COLORKINETICS Graze Inground Enclosure User manual

Installation Instructions
INSTRUCTIONS D’INSTALLATION INSTRUCCIONES DE INSTALACIÓN
ISTRUZIONI PER L’INSTALLAZIONE INSTALLATIE-INSTRUCTIES
INSTALLATIONSANWEISUNGEN インストール手順 安装指示
A Must be installed by a qualified electrician in accordance with all
national and local electrical and construction codes and regulations.
Doit être installé par un électricien qualifié conformément aux codes et réglementa-
tions électriques nationaux et locaux du bâtiment.
La instalación debe realizarla un electricista calificado siguiendo todos los códigos y
normativas eléctricas y de construcción, tanto nacionales como locales.
Devono essere installati da un elettricista qualificato in conformità con le norme
locali e nazionali vigenti in materia di costruzioni edilizie e installazione di impianti
elettrici.
Moet door een gekwalificeerd elektricien overeenkomstig alle nationale en lokale
elektrische verordeningen worden geïnstalleerd.
Muss von einem geprüften Elektriker in Übereinstimmung mit allen nationalen und
örtlichen elektrischen Codes und Regelungen installiert werden.
国または地域の建築コードおよび規制にすべて従い、資格のある電気技師が設置してくだ
さい。
必须根据所有国家和地方的电气和施工准则及规范，由符合资格的电工进行安装
B Before installing this product, please visit the product page
at www.colorkinetics.com for the latest version of the installation
instructions. Due to continuous improvements and innovations,
installation instructions may change without notice.
Avant de procéder à l’installation de ce produit, veuillez consulter la page Web du
produit à l’adresse www.colorkinetics.com pour obtenir les instructions de montage
les plus récentes. En raison des améliorations et innovations sans cesse entreprises,
les instructions de montage peuvent être modifiées sans préavis.
Antes de instalar este producto, visite la página del producto en www.colorkinetics.
com para consultar la última versión de las instrucciones de instalación. Debido a las
continuas mejoras e innovaciones, las instrucciones de instalación pueden cambiar
sin previo aviso.
Prima di installare il prodotto, visitare la pagina relativa all’indirizzo www.colorki-
netics.com per la versione più recente delle istruzioni d’installazione. Grazie ai
miglioramenti e alle innovazioni continue, le istruzioni sono soggette a modifiche
senza preavviso.
Ga voordat u dit product installeert, eerst naar de productpagina op www.colorkinet-
ics.com voor de meeste recente versie van de installatie-instructies. Vanwege
voortdurende verbeteringen en innovaties kunnen de installatie-instructies zonder
bericht gewijzigd worden.
Besuchen Sie vor der Installation des Produkts bitte die Produktseite unter www.
colorkinetics.com, um die aktuellen Installationsanweisungen herunterzuladen.
Aufgrund kontinuierlicher Verbesserungen und Innovationen können die Instal-
lationsanweisungen ohne Vorankündigung geändert werden.
この製品を設置する前に、www.colorkinetics.com の製品ページにアクセスして、最新の設置
手順を確認してください。改善・改良を継続的に行っているため、取り付け手順が予告なく変
更されることがあります。
安装该产品之前，请先访问产品页面 www.colorkinetics.com 以获取最新版的安装说明。
由于在不断地改进和创新，安装说明可能会有所改动，恕不另行通知。
PUB-000401-00 (R03) 24 September 2020
Graze Inground Enclosure
www.colorkinetics.com

2 Graze Inground Enclosure Installation Instructions
Gasket
Joint Junta
Guarnizione Afdichting
Dichtung 密閉 密封
Junction box
Boîtier de connexion
Caja de conexiones
Scatola di giunzione
Aansluitdoos
Abzweigdose
ジャンクションボックス
接线盒
Inner box
Boîtier intérieur
Caja interior
Involucro interno
Binnendoos
Innenkasten
内箱
内盒
Luminaire
Appareil d’éclairage
Lámpara
Gruppo di illuminazione
Armatuur
Beleuchtungskörper
器具
灯具
Base
Base Base Base
Voetstuk Grundplatte
底板 基座
End trim
Garniture de fin
Moldura final
Rifilatura finale
Eindstrip
Abschlussleiste
終端部
后端装饰
End trim
Garniture de fin
Moldura final
Rifilatura finale
Eindstrip
Abschlussleiste
終端部
后端装饰
Outer box
Outer box
Boîtier extérieure
Caja exterior
Involucro esterno
Buitendoos
Außenkasten
外箱
外盒
Hinge
Charnière Bisagra
Cardine Scharnier
Scharnier
ヒンジ
铰链

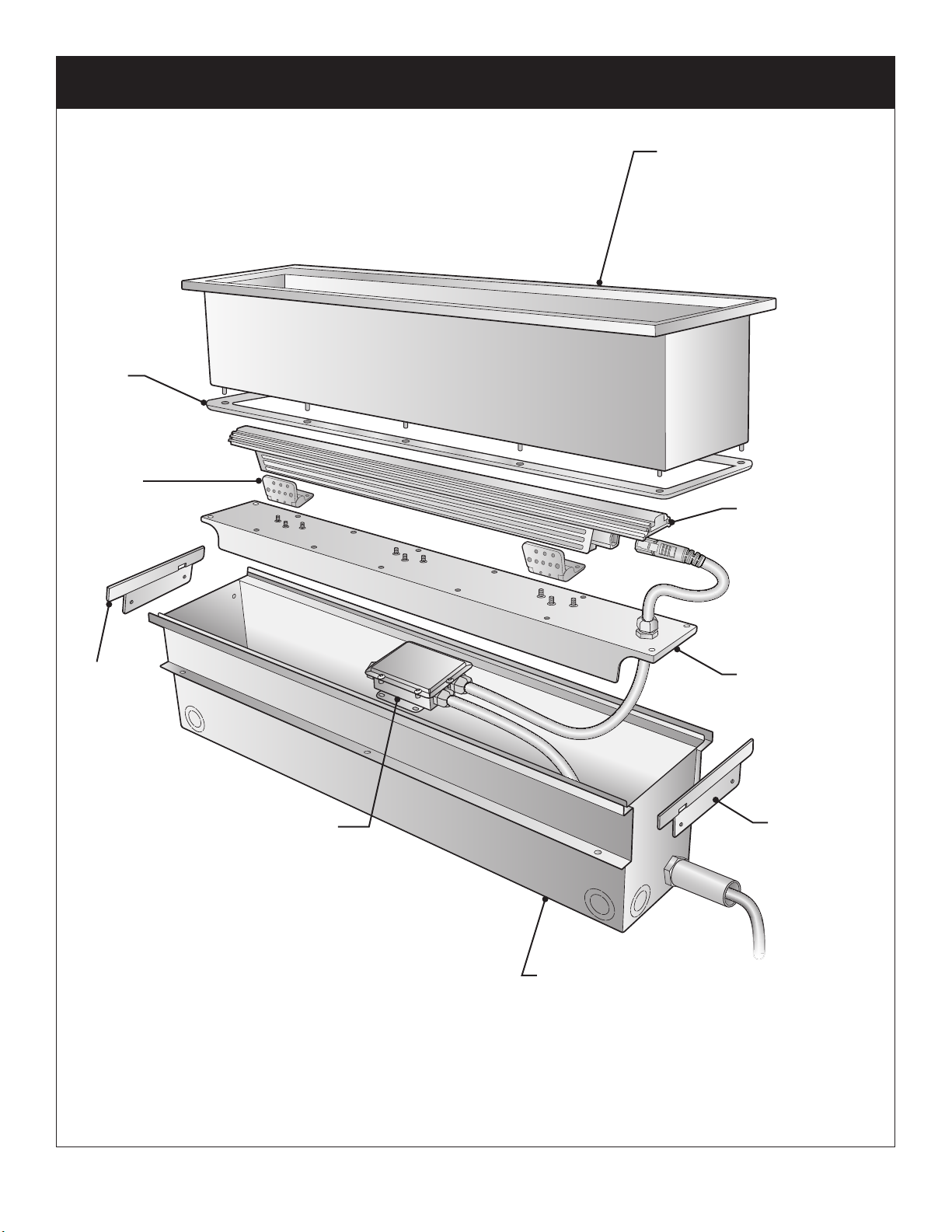

Installation - exploded view Installation – vue éclatée Instalación: vista ampliada Installazione - Vista esplosa
Installatie - explosietekening Installation – Explosionsdarstellung 装着外箱 安装外盒

Graze Inground Enclosure Installation Instructions 3
Inner box kit
Kit du boîtier intérieur Kit de caja interior
Kit involucro interno Binnendooskit
Bausatz für den Innenkasten 内箱キット 内盒套件
Outer box kit
Kit du boîtier extérieur
Kit de caja exterior
Kit involucro esterno
Buitendooskit
Bausatz für den Außenkasten
外 箱 キ ット
外盒套件
61 cm (2 ft) Inground Enclosure illustrated
Boîtier enterré de 61 cm (2 pi) illustré
Carcasa de 2 pies bajo suelo
Contenitore da incasso di 60,96 cm illustrato
Illustratie 2ft ondergrondse omheining
Abbildung: 61 cm langes Gehäuse für den Bodeneinbau
61センチの内側筐体の図
2ft 埋地外壳图解
Confirm all components received.
Confirmez la réception de l’intégralité des composants Compruebe si ha recibido todos los componentes
Confermare tutti i componenti ricevuti Controleer alle ontvangen componenten
Bestätigen Sie, dass Sie alle Bestandteile erhalten haben
すべてのコンポーネントが揃っていることを確認します。 确认收到了所有部件
1
2
Verify the electrical plan and all necessary surge protection requirements.
Vérifiez le plan électrique et toutes les exigences nécessaires en matière de protection contre les surtensions.
Verifique el plan eléctrico y todos los requisitos necesarios de protección contra sobretensiones.
Verificare il piano elettrico e tutti i requisiti di protezione da sovratensioni necessari.
Controleer het elektrisch schema en de gestelde eisen aan de overspanningsbeveiliging
Überprüfen Sie den Elektroplan und alle erforderlichen Überspannungsschutzanforderungen..
配線及び必要なサージプロテクションを確認してください
确认电路布置图，并确保其满足必要的电涌保护要求。
B Important Surge Protection Requirement: www.colorkinetics.com/KB/surge-protection

185 mm
(7.28 in)
4 Graze Inground Enclosure Installation Instructions

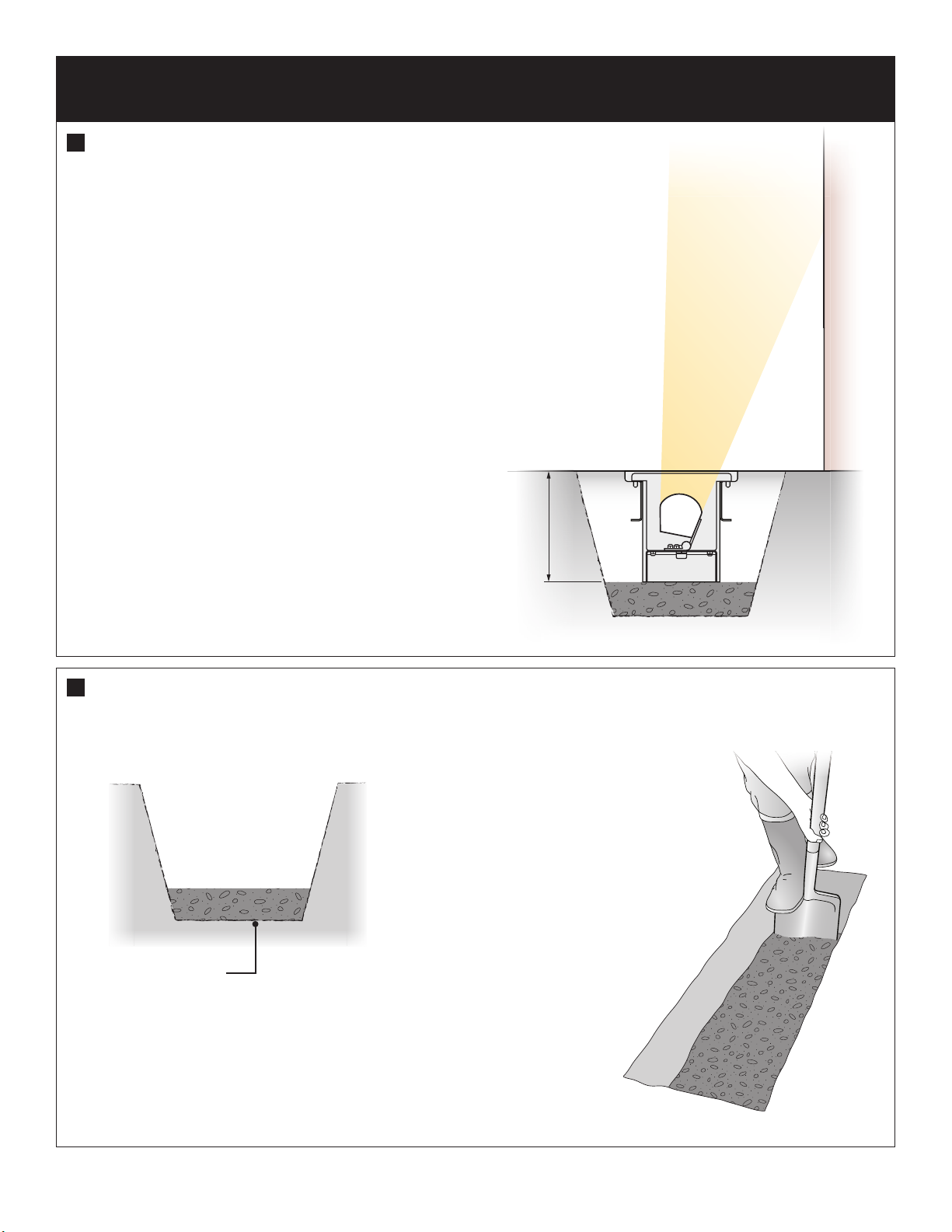

Dig trench and provide proper drainage
Creusez une tranchée correctement drainée Cave una zanja y proporcione el drenaje adecuado Scavare una buca e fornire il drenaggio appropriato
Graaf een geul en zorg voor juiste drainering Einen Graben ausheben und für ausreichende Drainage sorgen 溝を掘り排水を確保します 挖沟并提供适当的排水装置
Prepare Installation Site Préparez le site d’installation Preparación del sitio de la instalación
Preparare il sito di installazione Installatieterrein voorbereiden Einbaustelle vorbereiten
設置場所の準備 准备安装位置
Verify site plan
Vérifiez le plan du site Verifique el plano del sitio
Verificare lo schema del sito Terreintekening controleren
Lageplan prüfen 設置計画の確認 确认总设计图
Drainage material
Matériel de drainage
Material de drenaje
Materiale drenante
Draineermateriaal
Drainagematerial
排水用資材
排水物料
C Outer box must be installed in concrete to meet static load requirement of 10KN
Le boîtier extérieur doit être installé dans du béton an de satisfaire aux exigences relatives aux charges statiques ou 10KN
La caja exterior se debe instalar en hormigón para satisfacer los requisitos de carga estática o 10KN
L’involucro esterno deve essere installato nel cemento per soddisfare il requisito di carico statico o 10 KN
Buitendoos moet in beton worden aangebracht om te voldoen aan de eisen met betrekking tot statische belasting van 10KN
Um der statischen Belastung standzuhalten, muss der Außenkasten in Beton montiert werden oder 10KN
静的積載要件を満たすため外箱はコンクリートで固める必要があります (10KN)
外盒必须安装在混泥土中，以满足静荷载要求 (10KN)
C Drainage material must support entire length
to reach 1000 kg resistance
Le matériel de drainage doit soutenir la pleine longueur pour
atteindre une résistance de 1000 kg
El material de drenaje debe soportar la longitud total para lograr una
resistencia de 1000 kg
Il materiale drenante deve supportare l’intera lunghezza per raggiun-
gere una resistenza di 1000 kg
Draineermateriaal moet volledige lengte ondersteunen om een
weerstand van 1000 kg te bereiken
Die gesamte Länge muss durch das Drainagematerial abgestützt
werden, damit ein Eintrittswiderstand von 1000 kg erreicht wird
排水用資材は、全長で1トンとなる負荷を支える必要があります
排水物料必须支撑整个长度，以达到 1000kg 的阻力
4
3

12 1
2
3
4
5
9
11
6
7
8
10
Graze Inground Enclosure Installation Instructions 5
Test drainage
Testez le drainage
Pruebe el drenaje
Verificare il drenaggio
Test drainering
Drainage testen
排 水 テスト
测试排水装置
C Large quantity of water must drain completely in 30 minutes
Une grande quantité d’eau doit être évacuée complètement en 30 minutes
Una gran cantidad de agua se debe drenar completamente en 30 minutos
Un’elevata quantità di acqua deve essere drenata completamente in 30 minuti
Grote hoeveelheid water moet in 30 minuten tijd volledig worden afgevoerd
Eine große Wassermenge muss innerhalb von 30 Minuten vollständig ablaufen
大量の水であっても30分以内に完全に排水できなくてはなりません
大量水必须在 30 分钟完全排完
Determine correct size of conduit
Déterminez la taille appropriée du conduit
Determine el tamaño correcto del conducto
Determinare la corretta dimensione del condotto
Bepaal de juiste maat van de afvoerbuis
Die richtige Kabelrohrgröße bestimmen
導管のサイズを確認します
确定导管的正确尺寸
27 mm (1.06 in)
40 mm (1.57 in)
Installing outer box Installation boîtier extérieure Instalación de la caja exterior Installazione involucro esterno
Installieren buitendoos Installeren außenkasten 装着外箱 安装外盒
1
Remove cut outs
Retirez les éléments découpés
Retire las aberturas
Rimuovere le aperture passanti
Verwijder uitsteeksels
Ausschnittöffnungen herstellen
切り込み部分をはずします
拆下开口
2
5

D Screws (not supplied)
Vis (non fournies)
Tornillos (no incluidos)
Viti (non fornite)
Schroeven (niet meegeleverd)
Schrauben (nicht im Lieferumfang enthalten)
ネジ(付属品ではありません)
螺钉（不提供）
6 Graze Inground Enclosure Installation Instructions
Conduit (not supplied)
Conduit (non fourni)
Conducto (no incluido)
Condotto (non fornito)
Buis (niet meegeleverd)
Kabelrohr (nicht im Lieferumfang enthalten)
導管(付属品ではありません)
导管（不提供）
Install and seal conduit fittings
Installez et scellez les raccords du conduit
Instale y selle las conexiones del conducto
Installare e sigillare i raccordi dei condotti
Afvoerbuisfittingen installeren en afdekken
Kabelrohrverschraubungen installieren und abdichten
導管を取り付け接続金具で密閉します
安装和密封导管配件
Align tabs on outer box and secure together with screws
Alignez les pattes du boîtier extérieur et attachez-les avec des vis
Alinee las pestañas de la caja exterior y fíjelas con los tornillos
Allineare le alette sull’involucro esterno e fissarle insieme con delle viti
Lijn de uitsteeksels op de buitendoos uit en bevestig ze aan elkaar met schroeven
Die Laschen am Außenkasten ausrichten und verschrauben
外箱のタブをはめ、ネジでしっかりと固定します
将搭扣与外盒对齐，并用螺钉固定在一起
3
4

D Bushings by others
Raccords (non fournis)
Casquillos (no incluidos)
Boccole (non fornite)
Bussen (niet meegeleverd)
Durchführungsbuchse (nicht im Lieferumfang enthalten)
ブシング(付属品ではありません)
套管（不提供）
Graze Inground Enclosure Installation Instructions 7

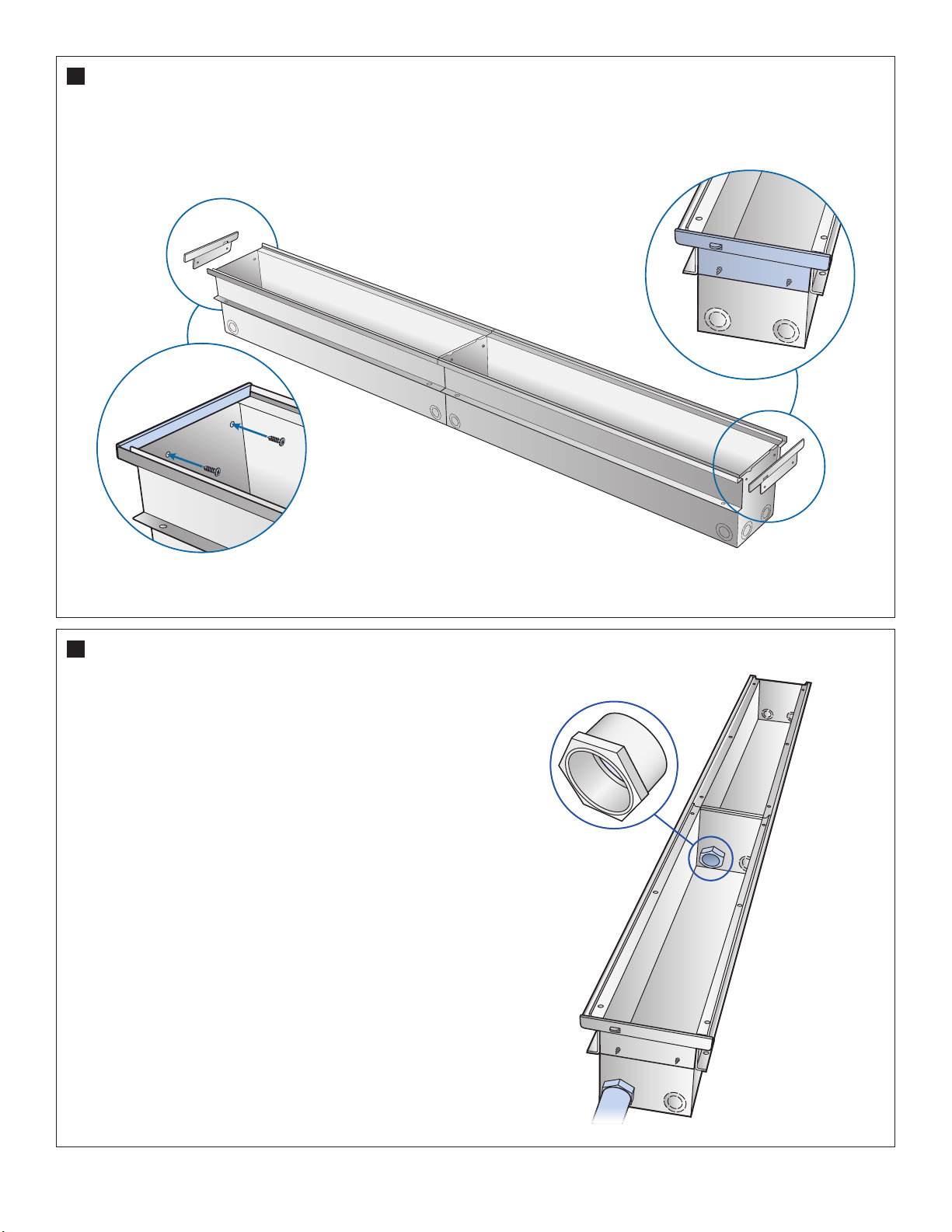

If outer box installed in continuous run, cable must
be protected using bushings or protective sleeve
Si le boîtier extérieur est installé en ligne, le câble doit être protégé avec des raccords ou une
gaine de protection
Si la caja exterior se instala en un conjunto continuo, el cable se debe proteger mediante
casquillos o un manguito protector
Se l’involucro esterno è stato installato in lavorazione continua, il cavo deve essere protetto
utilizzando boccole o una guaina di protezione
Indien de buitendoos in continu bedrijf wordt aangebracht, moet de kabel worden
beschermd met behulp van bussen of een beschermhuls
Bei sequenzieller Montage des Außenkastens muss das Kabel in einer Durchführungsbuchse
oder Schutzhülse geschützt werden
外箱を続けて取り付ける場合は、ケーブルはブシングまたは保護スリーブを使って保護する必要があ
ります
如果外盒安装在连续斜槽中，必须使用套管或保护套保护电缆
Attach end trim to both ends in outer box run
Attachez la garniture d’extrémité aux deux extrémités du boîtier extérieur Fije la moldura final a ambos extremos del conjunto de cajas exteriores
Fissare la rifilatura finale a entrambe le estremità dell’involucro esterno Bevestig eindstrip aan beide uiteinden in grondlaag buitendoos
Abschlussleisten an beiden Enden des Außenkastens anbringen 終端部を外箱の両側に取り付けます 连接后端装饰到外盒斜槽的两端
5
6

D Anchors (not supplied)
Dispositifs d’ancrage (non fournis)
Anclajes (no incluidos)
Ancoraggi (non forniti)
Ankers (niet meegeleverd)
Verankerungsbolzen (nicht im Lieferumfang enthalten)
固定具(付属品ではありません)
锚（不提供）
8 Graze Inground Enclosure Installation Instructions
Ensure the outer box is level with the finished ground height
Assurez-vous que le boîtier extérieur est à niveau avec la surface du sol fini
Asegúrese de que la caja exterior se encuentra a nivel del suelo ya terminado
Assicurarsi che l’involucro esterno sia a livello con l’altezza del piano finito
Zorg dat de buitendoos zich op gelijke hoogte bevindt als de afgewerkte grondhoogte
Sicherstellen, dass der Außenkasten mit der Bodenoberfläche bündig abschließt
外箱は完成した地面の高さと同一になるようにしてください
确保外盒与完工的地面高度在同一个水平上
Use holes inside the outer box to anchor in position
Utilisez les trous à l’intérieur du boîtier extérieur pour le sécuriser en position
Utilice los orificios dentro de la caja exterior para anclarla en su posición
Utilizzare i fori all’interno dell’involucro esterno per l’ancoraggio in posizione
Gebruik gaten binnen in de buitendoos om op zijn plek te verankeren
Die Löcher im Inneren des Außenkastens verwenden, um diesen fest zu verankern
外箱の穴に固定具を通して外箱を定位置に固定します
使用外盒内的孔锚定位置
C Concrete to be installed level with outer box trim
Le béton doit être à niveau avec la garniture du boîtier extérieur
El hormigón debe estar a nivel de la moldura de la caja
Il cemento deve essere a livello con la rilatura dell’involucro esterno
Beton moet worden aangebracht op gelijke hoogte met buitendoosstrip
Der vergossene Beton muss bündig mit dem Rand des Außenkastens abschließen
外箱トリムの高さまでコンクリートを流し込みます
被安装的混泥土与外盒装饰在同一个水平上
7
8

Graze Inground Enclosure Installation Instructions 9
Run cable through conduit and into outer box
Acheminez le câble dans le conduit et dans le boîtier extérieur
Deslice el cable a lo largo del conducto y en la caja exterior
Far scorrere il cavo lungo il condotto e all’interno dell’involucro esterno
Laat de kabel door de buis heen lopen, de buitendoos in
Das Kabel durch das Kabelrohr hindurch bis in den Außenkasten verlegen
導管経由でケーブル類を内箱に通します
将电缆穿过导管，进入外盒

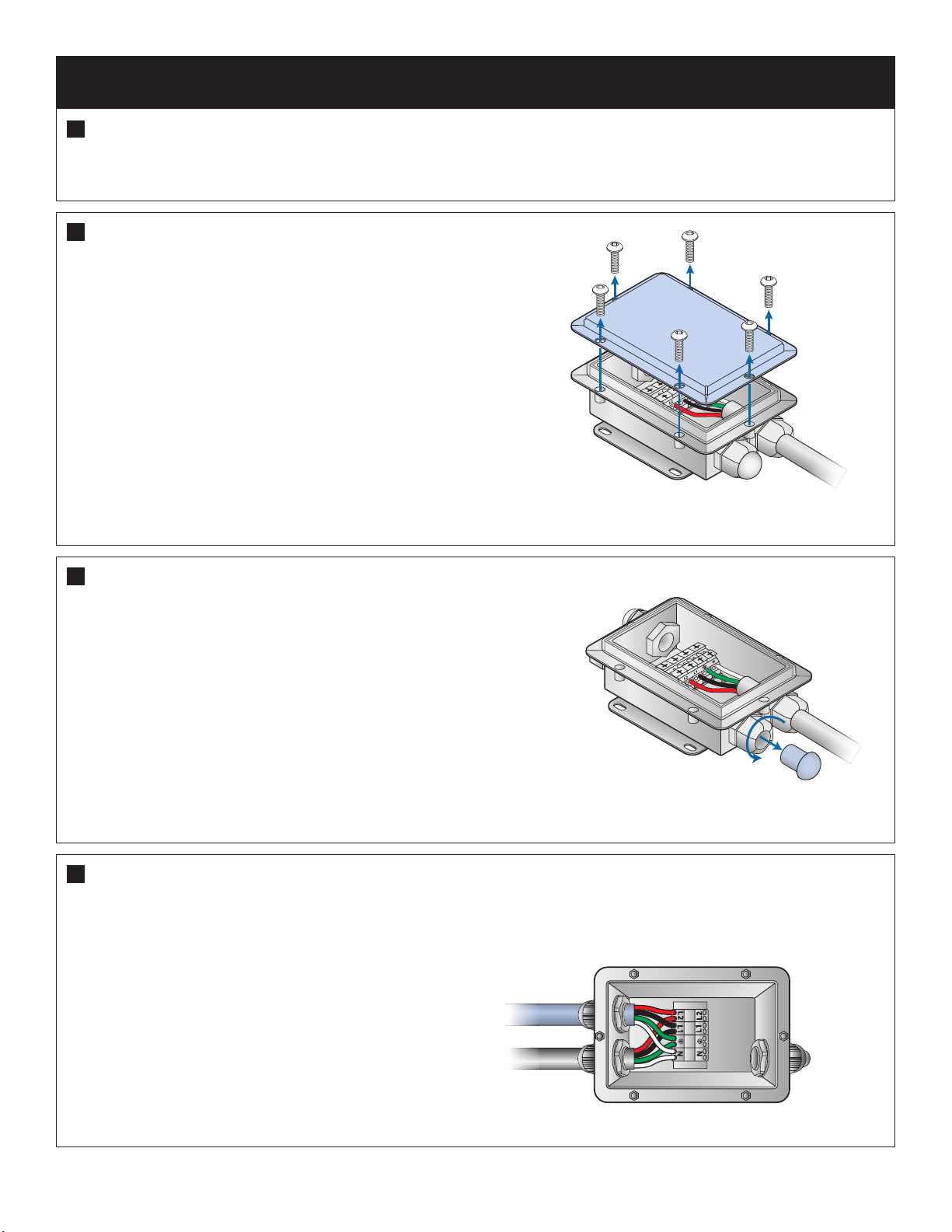

Remove (6) screws securing junction box cover
Retirez les six vis qui maintiennent le couvercle du boîtier de connexion
Extraiga los tornillos (6) que fijan la cubierta de la caja de conexiones
Rimuovere le (6) viti che fissano il coperchio della scatola di giunzione
Verwijder (6) schroeven die het deksel van de aansluitdoos op zijn plaats houden
Die (6) Befestigungsschrauben des Deckels der Abzweigdose entfernen
ジャンクションボックスのフタを固定している6つのネジをはずします
拆下固定接线盒盖子的 (6) 个螺钉
Make sure power is OFF
Assurez-vous que l’alimentation est coupée Vergewissern Sie sich, dass die Stromzufuhr ABGESCHALTET ist
Asegúrese de que la alimentación eléctrica esté desconectada Assicurarsi che l’alimentazione sia disattivata
Zorg dat de voeding is uitgeschakeld 電源が OFF であることを確認します 确保电源关闭
3 mm hex
D 12AWG wire, Cable diameter 10-14 mm (0.39-0.55 in)
12 AWG, Diamètre du câble 10-14 mm (0.39-0.55 in)
12 AWG, Diámetro del cable 10-14 mm (0.39-0.55 in)
12 AWG, Diametro del cavo 10-14 mm (0.39-0.55 in)
12 AWG, Kabeldiameter10-14 mm (0.39-0.55 in)
12 AWG, Kabeldurchmesser 10-14 mm (0.39-0.55 in)
12 AWG, ケーブルの直径 10-14 mm (0.39-0.55 in)
12 AWG, 电缆直径 10-14 mm (0.39-0.55 in)
Making outer box electrical connections Connexions électriques Elektrische Verbindungen herstellen
Conexiones eléctricas Allacciamenti elettrici Elektrische aansluitingen maken 装着外箱 安装外盒
1
3
2
Remove cable gland plugs as needed
Au besoin, retirez les caches des presse-étoupes de câble
Retire los tapones del prensaestopas si es necesario
Rimuovere i tappi del pressacavo in base alle esigenze
Verwijder kabelwartelpluggen voor zover nodig
Je nach Bedarf die Stopfen des Kabelflansches abnehmen
必要に応じてケーブルグランドのプラグをはずします
根据需要拆下电缆密封套塞子
4

Data
Données
Datos
Dati
Data
Daten
データ
数据
Ground
Terre
Toma de tierra
Terra
Aarde
Masse
アース
接地
Neutral
Neutre
Neutro
Neutro
Neutraal
Neutral
中性線
零
线
N
Line Voltage
Tension de secteur
Tensión de línea
Tensione di linea
Netspanning
Netzspannung
線間電圧
线
路
电压
L
UL / cUL
L
N
CE / Japan
L
N
UL / cUL
L
N
CE / PSE
L
N
Ground
Terre
To
ma de tierra
Terra
Aarde
Masse
アース
接地
Neutral
Neutre
Neutro
Neutro
Neutraal
Neutral
中性線
零线
N
Line Voltage
Tension de secteur
Tensión de línea
Tensione di linea
Netspanning
Netzspannung
線間電圧
线路电压
L
10 Graze Inground Enclosure Installation Instructions

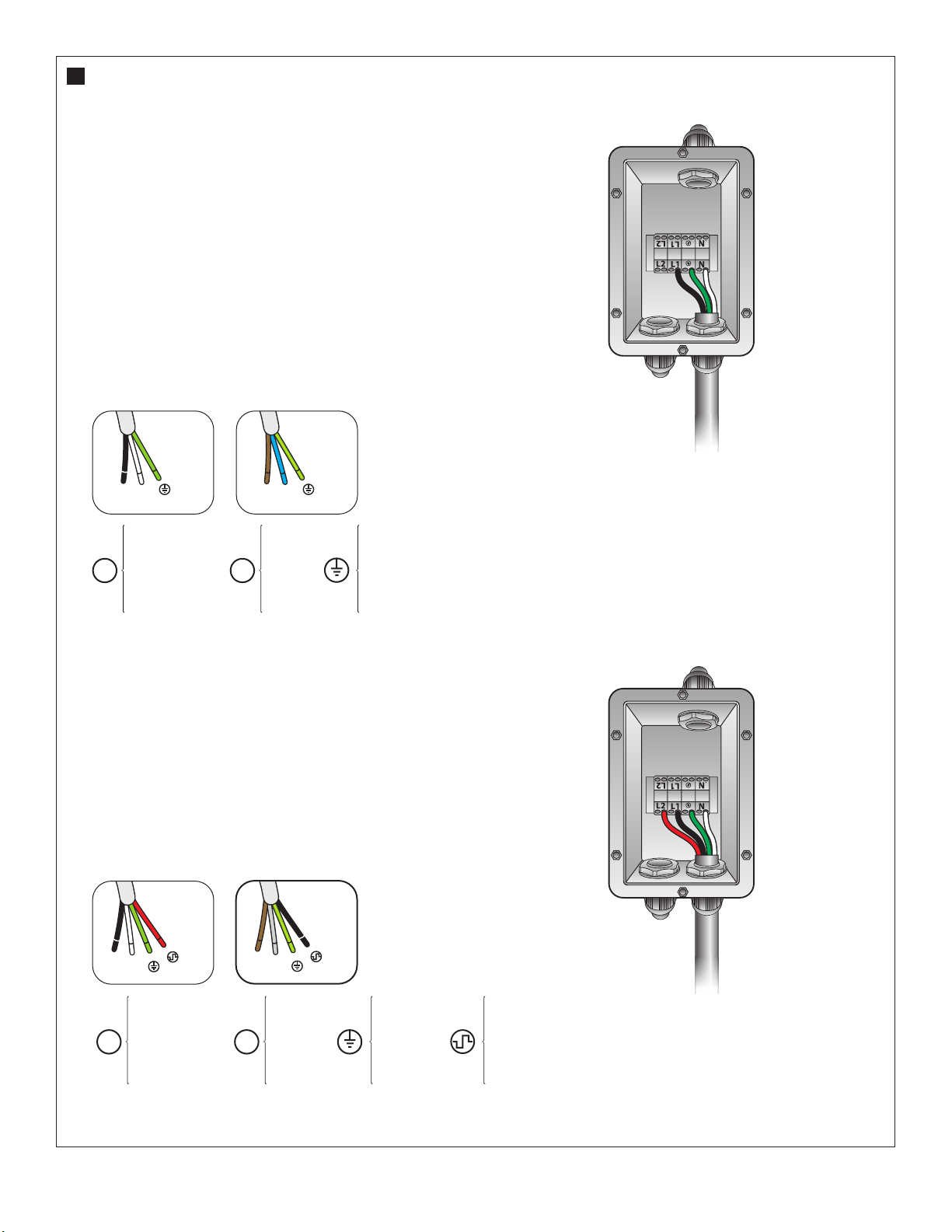

Feed cable through cable gland and complete cable connections
Acheminez le câble dans le presse-étoupe et effectuez les raccords
Introduzca el cable a través del prensaestopas y complete las conexiones de cable
Far scorrere il cavo lungo il pressacavo e completare i collegamenti dei cavi
Voed kabel via kabelwartel en voltooi de kabelaansluitingen
Das Kabel durch den Kabelflansch einführen und die restlichen Kabelanschlüsse herstellen
ケーブルをケーブルグランドに通し接続します
将电缆穿过电缆密封套，然后完成电缆连接
Wiring conguration for eW Graze and eColor Graze
Configuration du câblage pour eW Graze et eColor Graze
Configuración de cableado para eW Graze y eColor Graze
Configurazione del cablaggio per eW Graze e eColor Graze
Bedradingsconfiguratie voor eW Graze en eColor Graze
Anschlusskonfiguration für eW Graze und eColor Graze
eW GrazeとeColor Graze の配線設定
eW Graze 和 eColor Graze 的接线配置
D 12AWG wire,
Cable diameter 10-14 mm (0.39-0.55 in)
12 AWG, Diamètre du câble 10-14 mm (0.39-0.55 in)
12 AWG, Diámetro del cable 10-14 mm (0.39-0.55 in)
12 AWG, Diametro del cavo 10-14 mm (0.39-0.55 in)
12 AWG, Kabeldiameter 10-14 mm (0.39-0.55 in)
12 AWG, Kabeldurchmesser 10-14 mm (0.39-0.55 in)
12 AWG, ケーブルの直径 10-14 mm (0.39-0.55 in)
12 AWG, 电缆直径 10-14 mm (0.39-0.55 in)
D 12AWG wire,
Cable diameter 10-14 mm (0.39-0.55 in)
12 AWG, Diamètre du câble 10-14 mm (0.39-0.55 in)
12 AWG, Diámetro del cable 10-14 mm (0.39-0.55 in)
12 AWG, Diametro del cavo 10-14 mm (0.39-0.55 in)
12 AWG, Kabeldiameter 10-14 mm (0.39-0.55 in)
12 AWG, Kabeldurchmesser 10-14 mm (0.39-0.55 in)
12 AWG, ケーブルの直径 10-14 mm (0.39-0.55 in)
12 AWG, 电缆直径 10-14 mm (0.39-0.55 in)
5
2 + ground cable
Câble de terre 2 + 2 + Massekabel 2 cables + cable de conexión a tierra
Cavo a 2 conduttori + conduttore di terra 2 + aardekabel
2 + 接地ケーブル 2 + 地线
3 + ground cable
Câble de terre 3 + 3 + Massekabel 3 cables + cable de conexión a tierra
Cavo a 3 conduttori + conduttore di terra 3 + aardekabel
3 + 接地ケーブル 3 + 地线
L1 L2
Wiring conguration for Color Graze and iW Graze
Configuration du câblage pour Color Graze et iW Graze
Configuración de cableado para Color Graze y iW Graze
Configurazione del cablaggio per Color Graze e iW Graze
Bedradingsconfiguratie voor Color Graze en iW Graze
Anschlusskonfiguration für Color Graze und iW Graze
Color Graze と iW Graze の配線設定
Color Graze 和 iW Graze 的接线配置
L1

Graze Inground Enclosure Installation Instructions 11
If outer box installed in continuous run, complete cable connections on
opposite side of junction box. Feed cable through bushings or protective
sleeve and into next outer box.
Si le boîtier extérieur est installé en ligne, effectuez les raccords des câbles sur le côté opposé du boîtier de connexion. Acheminez le
câble dans les raccords ou la gaine de protection et dans le boîtier extérieur suivant.
Si la caja exterior está instalada en un conjunto continuo, complete las conexiones de cables en el lado opuesto de la caja de conexio-
nes. Deslice el cable por los casquillos o el manguito protector y en la siguiente caja exterior.
Se l’involucro esterno è stato installato in lavorazione continua, completare i collegamenti dei cavi sul lato opposto della scatola di
giunzione. Far scorrere il cavo lungo le boccole o la guaina di protezione e all’interno dell’involucro esterno successivo.
Indien de buitendoos in voortdurend bedrijf wordt geïnstalleerd, de kabelaansluitingen voltooien aan de tegengestelde zijde van de
aansluitdoos. Voed kabel via bussen of beschermhuls, en naar de volgende buitendoos.
Bei sequenzieller Montage des Außenkastens die Kabelanschlüsse auf der gegenüberliegenden Seite der Abzweigdose herstellen. Das
Kabel durch die Duchführungsbuchse oder Schutzhülse in den nächsten Außenkasten schieben.
外箱をいくつもつなげて設置する場合は、ジャンクションボックスの反対側のケーブルも接続します。ケーブルはブシングまたは保護スリーブ経由で
隣の外箱へ通します。
如果外盒安装在连续斜槽中，在接线盒的对边完成电缆连接。将电缆穿过套管或保护套，插入到下一个外盒。
C Junction boxes must be installed with cable run next to the illuminated wall
Junction boxes must be installed with cable run next to the illuminated wall
Boîtier de connexion doit être installéavec câble courir à côté du mur éclairé
Caja de conexiones debe estar instalado con el cable correr al lado de la pared iluminada
Scatola di giunzione deve essere installato con cavo correre accanto alla parete illuminata
Aansluitdoos muss installiert sein mit Kabel laufen neben dem Lichtwand
Abzweigdose moet geïnstalleerd met lopen naast de verlichte muur kabel
ジャンクションボックスインストールする必要がありますケーブルが点灯壁の隣に実行して
接线盒必须安装有线运行旁边的照明墙
6
Tighten cable glands around all cables and plugs
Serrez les presse-étoupes sur les câbles et caches.
Apriete los prensaestopas alrededor de todos los cables y tapones
Serrare i pressacavo intorno a tutti i cavi e i tappi
Bevestig kabelwartels rondom alle kabels en pluggen
Die Kabelflanschen um alle Kabel und Stopfen herum festziehen
すべてのケーブルとプラグのケーブルグランドは固く締めてください
拧紧所有电缆和塞子周围的电缆密封套
C Gland plugs must be used and tightened in all unused cable glands
Les caches doivent être utilisés et serrés dans tous les presse-étoupes de câble
Los tapones de los prensaestopas se deben utilizar y apretar en todos los prensaestopas no utilizados
I tappi dei pressacavo devono essere utilizzati e serrati in tutti i pressacavo inutilizzati
Wartelpluggen moeten worden gebruikt en bevestigd in alle ongebruikte kabelwartels
An allen nicht verwendeten Kabelanschen müssen Stopfen eingesetzt und festgezogen werden
使用していないすべてのケーブルグランドについて、グランドプラグを使用し、固く締めてください
在所有未使用的电缆密封套中，必须使用和拧紧密封套塞子
7
Illuminated wall

12 Graze Inground Enclosure Installation Instructions
Temporarily replace junction box cover and (6) screws
Replacez temporairement le couvercle du boîtier de connexion et les six vis
Sustituya temporalmente la caja de conexiones y los tornillos (6)
Sostituire temporaneamente le (6) viti e il coperchio della scatola di giunzione
Vervang afdekking van aansluitdoos en (6) schroeven
Deckel der Abzweigdose vorübergehend mit den (6) befestigen
6つのネジを使ってジャンクションボックスのフタを一時的に固定します
临时更换接线盒盖和 (6) 个螺钉
Place junction box on (4) threaded weld studs
Placez boîtier de connexion sur les quatre goujons soudés et filetés
Coloque la caja de conexiones sobre los remaches soldados con rosca (4)
Posizionare la scatola di giunzione sui (4) perni a saldare filettati
Plaats aansluitdoos op (4) bedrade lasstiften
Die Abzweigdose auf die (4) Gewindeschweißbolzen setzen
4つの溶接スタッド上にジャンクションボックスを置きます
将接线盒放在 (4) 个带螺纹的焊接螺栓上
3 mm hex
D Junction box will be opened again to install leader cable to luminaire
Le boîtier de connexion sera rouvert plus tard an de raccorder le câble principal à l’appareil d’éclairage
La caja de conexiones se abrirá de nuevo para instalar el cable conductor en la lámpara
La scatola di giunzione verrà aperta di nuovo per installare il cavo pilota al gruppo di illuminazione
Aansluitdoos zal nogmaals worden geopend om geleidekabel aan te brengen aan armatuur
Die Abzweigdose wird später zum Anschließen des Leitkabels am Beleuchtungskörper wieder geönet
後ほどリーダーケーブルを器具に取り付ける際、ジャンクションボックスを再度開きます
将再次打开接线盒，以将主电缆安装到灯具
D Fasteners are not needed to secure junction box
inside outer box
L’utilisation de xations n’est pas nécessaire pour attacher le boîtier de
connexion à l’intérieur du boîtier extérieur
No es necesario ningún tipo de sujeción para jar la caja de conexiones dentro
de la caja exterior
I dispositivi di ssaggio non sono necessari per ssare la scatola di giunzione
all’interno dell’involucro esterno
Bevestigingsmiddelen zijn niet nodig om aansluitdoos in binnendoos vast te
maken
Es werden keine Befestigungsteile benötigt, um die Abzweigdose im Inneren
des Außenkastens zu sichern
外箱内にジャンクションボックスを固定するために締め金具は必要ありません
不需要紧固件来固定外盒内部的接线盒
8
9
10
Secure cables with retainers at bottom of outer box
Attachez les câbles à l’aide de dispositifs de fixation sur le fond du boîtier extérieur
Fije los cables con dispositivos de retención en la parte inferior de la caja exterior
Fissare i cavi con dei fermi nella parte inferiore dell’involucro esterno
Bevestig kabels met bevestigingen aan onderzijde van buitendoos
Die Kabel mit Halterungen am Boden des Außenkastens befestigen
外箱の底にある固定具でケーブルを固定します
使用外盒底部的定位器固定电缆

Graze Inground Enclosure Installation Instructions 13
11

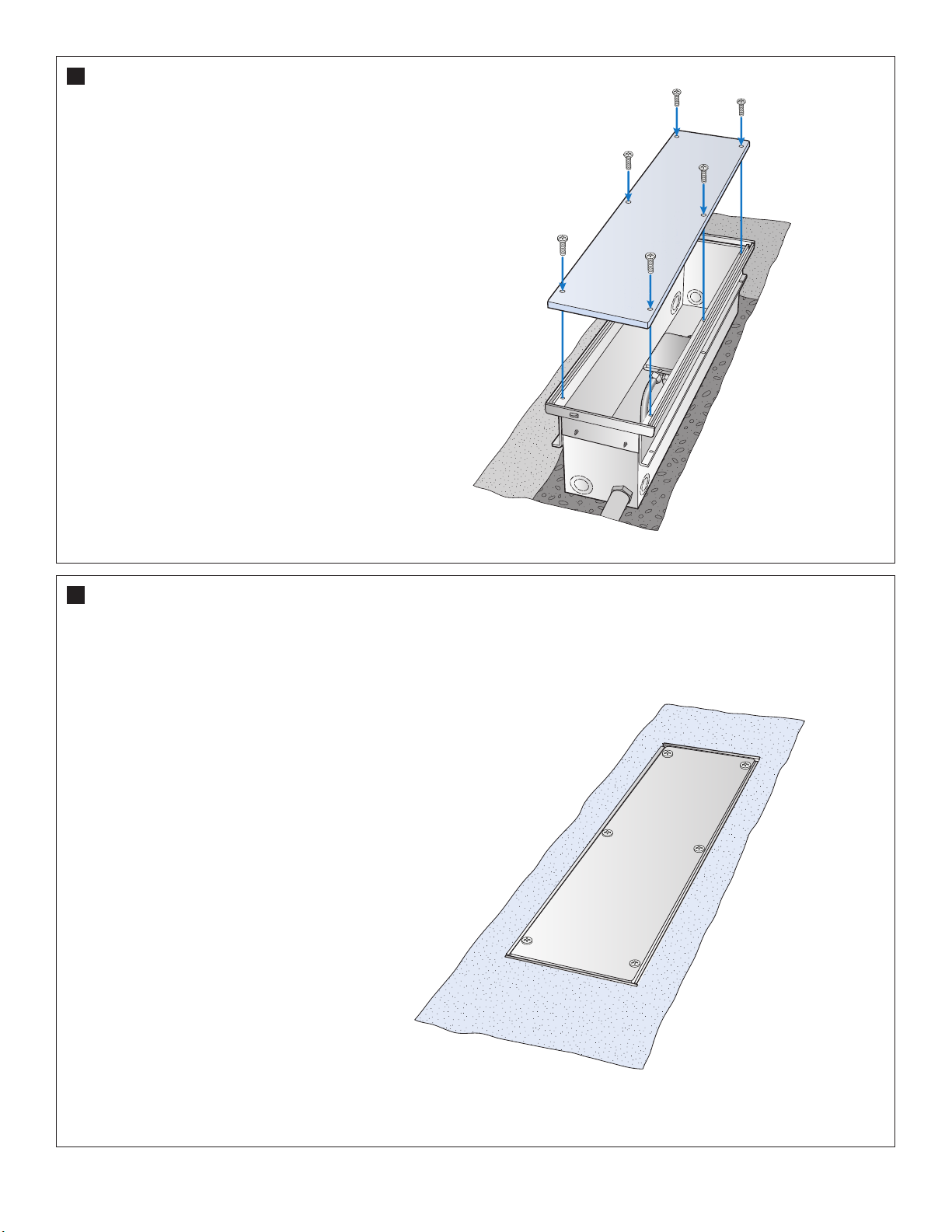

Pour concrete level with outer box trim
Coulez du béton jusqu’au niveau de la garniture du boîtier extérieur
Vierta hormigón a nivel de la moldura de la caja exterior
Versare del cemento a livello con il bordo dell’involucro esterno
Giet het beton totdat het zich op dezelfde hoogte bevindt als rand van buitendoos
Den Beton so vergießen, dass er bündig mit dem Rand des Außenkastens abschließt
外箱の端の高さまでコンクリートを流し込みます
导入混凝土，使之与外盒装饰在同一个水平上
Attach temporary cover with screws
Attachez le couvercle provisoire avec des vis
Fije la cubierta temporal con tornillos
Fissare il coperchio temporaneo con delle viti
Bevestig tijdelijke afdekking met schroeven
Deckel und die Schrauben vorübergehend wieder anbringen
仮カバーをネジで留めます
用螺钉连接临时盖
12

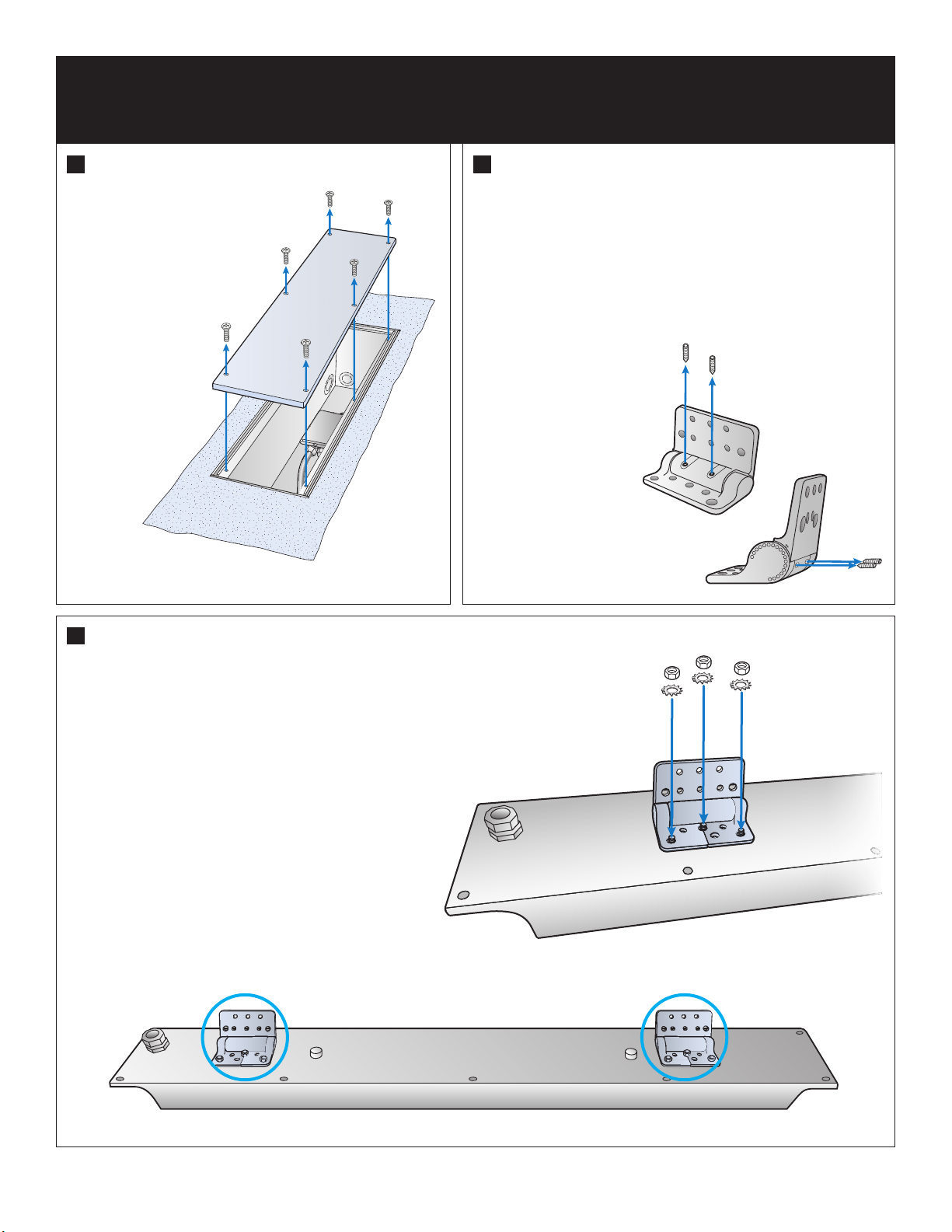

Secure hinges to studs on inner box base
Attachez les charnières aux goujons sur la base du boîtier intérieur
Fije las bisagras a los remaches de la base de la caja interior
Fissare i cardini sui perni nella base dell’involucro interno
Bevestig scharnieren aan stift op voetstuk binnendoos
Die Scharniere am Bolzen der Grundplatte des Innenkastens befestigen
内箱の底にあるスタッドにヒンジを固定します
固定铰链到内盒基座上的螺栓上
14 Graze Inground Enclosure Installation Instructions
Remove temporary cover
Retirez le couvercle provisoire
Retire la cubierta temporal
Rimuovere il coperchio temporaneo
Verwijder tijdelijke afdekking
Vorübergehend den Deckel abnehmen
仮カバーをはずします
拆下临时盖
Remove (4) set screws on each hinge to freely
bend into position.
Retirez les quatre vis de réglage sur chaque charnière pour les plier librement en
position.
Extraiga los tornillos (4) de cada bisagra para poder doblarlas libremente.
Rimuovere le (4) viti di arresto su ciascun cardine per piegarlo liberamente in
posizione
Verwijder (4) afstelschroeven op elk scharnier om het vrijelijk op zijn plaats te
buigen.
Die (4) Gewindestifte an den Scharnieren entfernen, damit das Scharnier in die
korrekte Position bewegt werden kann.
ヒンジあたり4つのネジを取り外し、正しい位置で自由に曲がるようにします。
拆下每个铰链上的 (4) 个固定螺钉，以自由地弯曲到位。
2 mm hex
1
3
2
Torque 2.7Nm
(24 in-lbs)
8 mm socket
Installing Inner Box and Luminaire Installation boîtier intérieur et appareil d’éclairage
Instalación de la caja interior y Lámpara Installazione involucro interno e gruppo di illuminazione
Installieren binnendoos und armatuur Installeren innenkasten en beleuchtungskörper
装着内箱と器具 安装内盒和灯具

10.5 mm
(0.4 in)
59 mm
(2.32 in)
28 mm
(1.1 in)
13.7 mm
(0.54 in)
59 mm
(2.32 in)
28 mm
(1.1 in)
14 AWG
2.08 mm2(0.64 in)
14 AWG
2.08 mm2(0.64 in)
(X)
Graze Inground Enclosure Installation Instructions 15
5
7
6
4
Loosen the cable gland on interior box base
Desserrez le presse-étoupe de câble sur la base du boîtier intérieur
Afloje el prensaestopas de la base de la caja interior
Allentare il pressacavo nella base dell’involucro interno
Maak de kabelwartel op voetstuk binnendoos los
Den Kabelflansch an der Grundplatte des Innenkastens lösen
内箱の底にあるケーブルグランドをゆるめます
松开内盒基座上的电缆密封套
Trim leader cable to recomended length
Coupez le câble principal à la longueur recommandée
Corte el cable conductor a la longitud recomendada
Tagliare il cavo pilota alla lunghezza consigliata
Verkort de geleidekabel tot de aanbevolen lengte
Das Leitkabel auf die empfohlene Länge zuschneiden
リーダーケーブルを推奨の長さまでカットします
修剪主电缆到建议的长度
Enclosure length
Longueur du boîtier
Longitud de la cubierta
Lunghezza del contenitore
Lengte omheining
Gehäuselänge
筐体の長さ
外壳长度
(X) Leader cable length
Longueur du câble principal
Longitud del cable conductor
Lunghezza del cavo pilota
Lengte geleidekabel
Leitkabellänge
リーダーケーブルの長さ
主电缆长度
305 mm (12 in) 609 mm (24 in)
610 mm (24 in) 914 mm (36 in)
914 mm (36 in) 1219 mm (48 in)
1219 mm (48 in) 1524 mm (60 in)
Feed leader cable through gland
on interior box base
Acheminez le câble principal dans le presse-étoupe sur la base du boîtier intérieur
Deslice el cable conductor a través del prensaestopas de la base de la caja interior
Far scorrere il cavo pilota lungo il pressacavo nella base dell’involucro interno
Voed de geleidekabel via wartel aan binnenzijde voetstuk doos
Das Leitkabel durch den Flansch an der Grundplatte des Innenkastens einführen
内箱の底にあるグランドにリーダーケーブルを通します
将主电缆穿过内盒基座上的密封套
Record location and serial number of each luminaire for addressing
Enregistrez l’emplacement et le numéro de série de chaque appareil pour l’adressage
Ort und Seriennummer jedes Beleuchtungskörpers zur Adressierung notieren
Anote la posición y el número de serie de cada lámpara para su localización
Registrare la posizione e il numero seriale di ogni gruppo di illuminazione per la localizzazione
Noteer plaats en serienummer van elk onderdeel, dit ten behoeve van installatie
各フィクスチャの場所とシリアル番号を書き留めます
记下各灯具的位置和序列号，以便查询

16 Graze Inground Enclosure Installation Instructions
Position luminaire with white connector toward leader cable
Positionnez l’appareil d’éclairage avec le connecteur blanc orienté vers le câble principal
Coloque la lámpara con el conector blanco hacia el cable conductor
Posizionare il gruppo di illuminazione con il connettore bianco verso il cavo pilota
Plaats armatuur met witte connector in richting van geleidekabel
Den Beleuchtungskörper mit dem weißen Anschluss in Richtung Leitkabel ausrichten
白のコネクタがリーダーケーブル側になるように器具を置きます
用白色接头将灯具定位到主电缆
Leader cable
Câble principal
Cable conductor
Cavo pilota
Hoofdkabel
Leitkabel
リーダー ケーブル
主电缆
White connector
Connecteur blanc
Conector blanco
Connettore bianco
Witte connector
Weißer Anschluss
白の コ ネクタ
白色接头
Attach hinges to luminaires
Attachez les charnières aux appareils d’éclairage
Fije las bisagras a las lámparas
Fissare i cardini ai gruppi di illuminazione
Bevestig scharnieren aan armatuur
Die Scharniere an den Beleuchtungskörpern anbringen
ヒンジを器具に取り付けます
将铰链连接到灯具
4 mm hex
Torque 2.7Nm (24 in-lbs)
8
9

RTV Silicone
Graze Inground Enclosure Installation Instructions 17

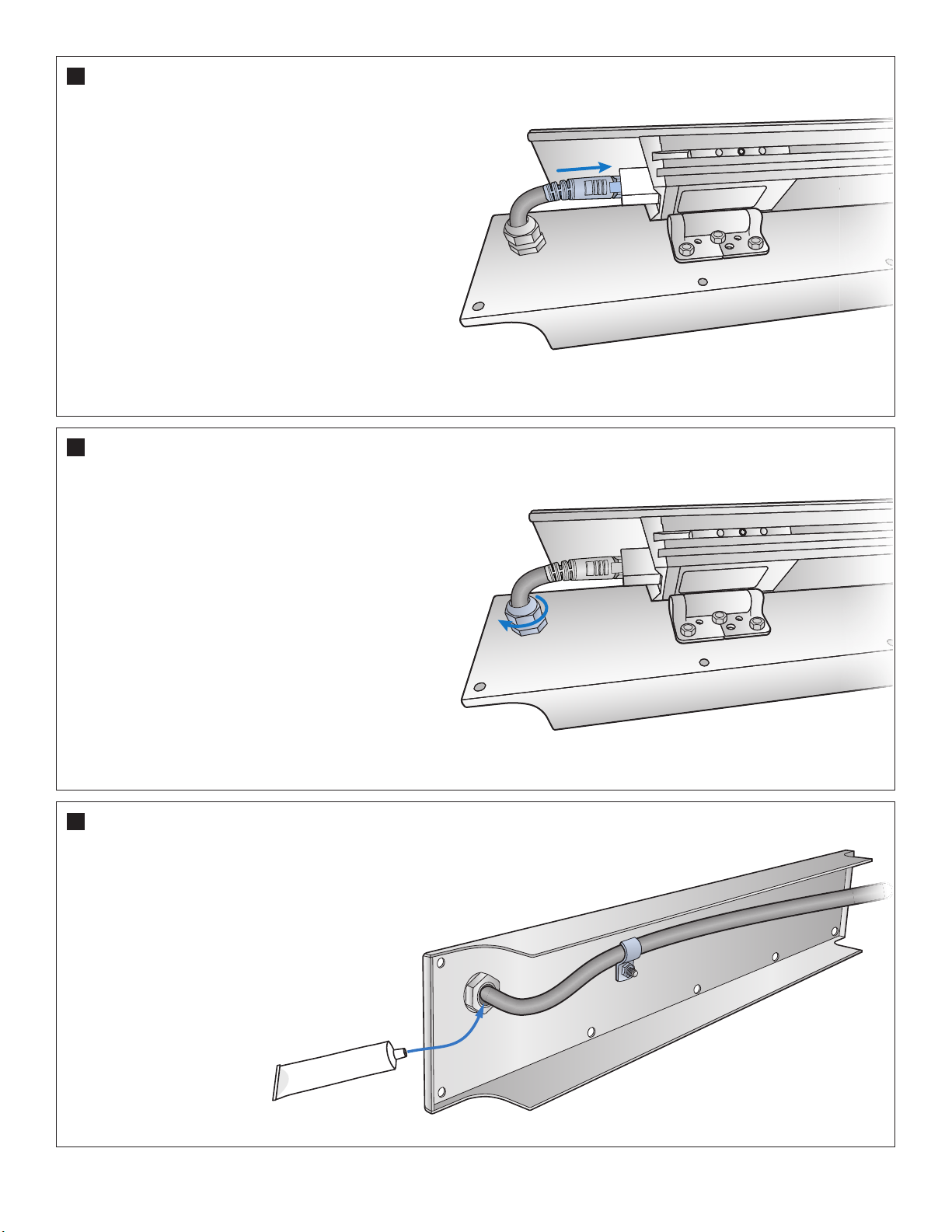

Attach leader cable to luminaire
Raccordez le câble principal à l’appareil d’éclairage
Fije el cable conductor a la lámpara
Fissare il cavo pilota al gruppo di illuminazione
Bevestig geleidekabel aan armatuur
Das Leitkabel am Beleuchtungskörper anschließen
リーダー ケーブルを器具に取り付けます
将主电缆连接到灯具
Remove excess slack in leader cable and tighten cable gland
Enlevez le mou dans le câble principal et serrez le presse-étoupe
Retire la parte sobrante del cable conductor y apriete el prensaestopas
Rimuovere il cavo pilota in eccesso e serrare il pressacavo
Verwijder overtollig gruis in geleidekabel en maak kabelwartel vast
Das Leitkabel straffen und den Kabelflansch festziehen
リーダーケーブルのたるみをなくし、ケーブルグランドを締めます
拉紧主电缆中松弛部分，并拧紧电缆密封套
Secure leader cable in retainer at bottom of inner box base
Attachez le câble principal à l’aide du dispositif de fixation sur la base du boîtier intérieur
Fije el cable conductor en el dispositivo de retención en la parte inferior de la base de la caja interior
Fissare il cavo pilota al fermo nella parte inferiore della base dell’involucro interno
Bevestig geleidekabel in bevestiging aan onderzijde van voetstuk binnendoos
Das Leitkabel in der Halterung an der Unterseite der Grundplatte des Innenkastens befestigen
内箱の底にある固定具でリーダーケーブルを固定します
将主电缆固定在内盒基座底部的定位器中
11
10
12

110°
85 mm (3.35 in)
Swing radius
18 Graze Inground Enclosure Installation Instructions

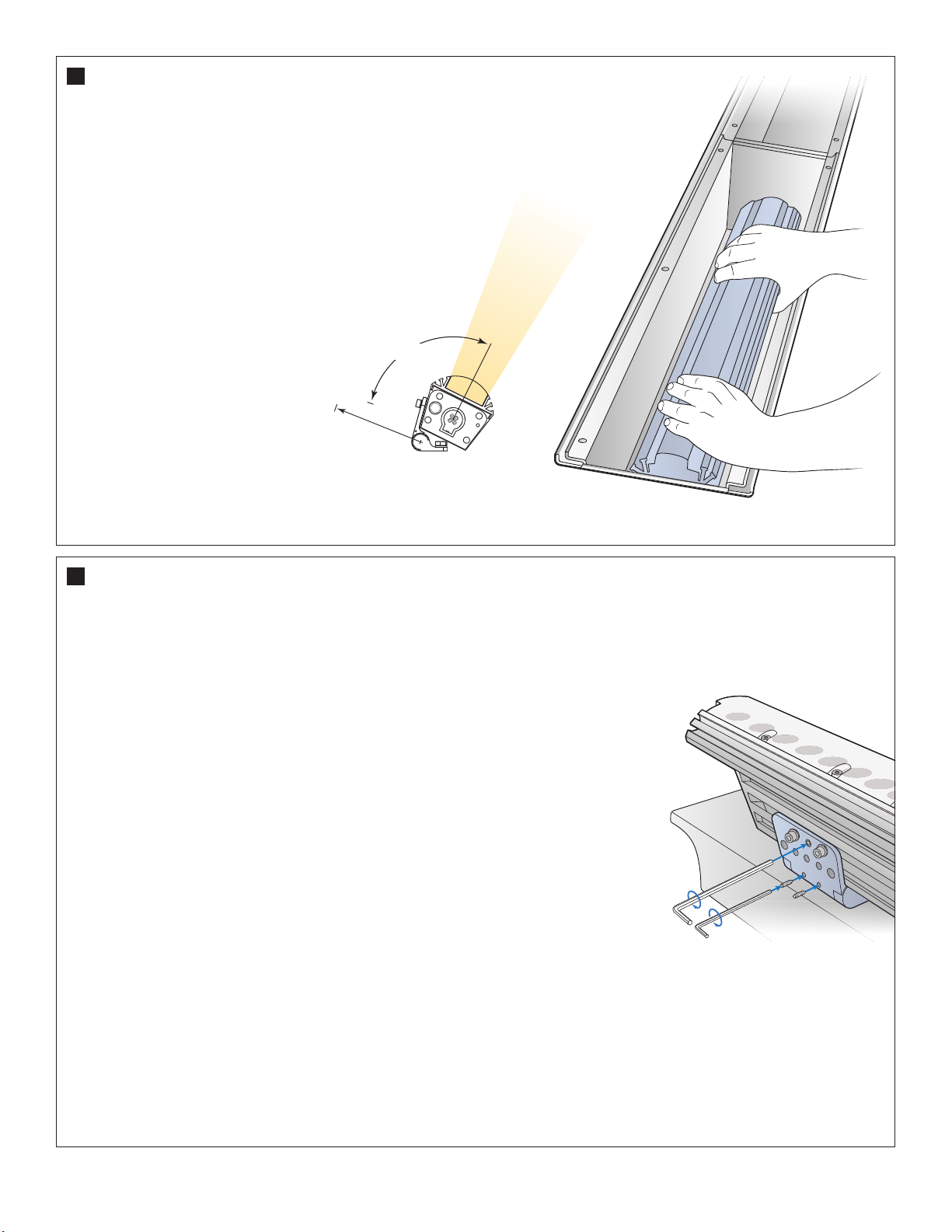

Position luminaire assembly inside outer box and aim luminaire
Positionnez ‘appareil d’éclairage à l’intérieur du boîtier extérieur et orientez-le
Coloque el conjunto de la lámpara dentro de la caja exterior y oriente la lámpara
Posizionare l’assieme del gruppo di illuminazione all’interno dell’involucro esterno e orientare il gruppo di illuminazione
Bevestig armatuurassemblage binnen in buitendoos en richt op armatuur
Die Beleuchtungskörperbaugruppe im Inneren des Außenkastens positionieren und den Beleuchtungskörper ausrichten
器具アセンブリを外箱の内側にセットし、器具の向きを調整します
将灯具组件放置到外盒里面，对准灯具
Remove luminaire assembly from outer box and replace (2) set screws on each hinge to lock
luminaire in place
Retirez l’appareil d’éclairage de l’intérieur du boîtier extérieur et remettez les deux vis de réglage sur chaque charnière pour sécuriser l’appareil d’éclairage
Retire el conjunto de la lámpara de la caja exterior y sustituya los tornillos (2) de cada bisagra para fijar la lámpara en su sitio
Rimuovere l’assieme del gruppo di illuminazione dall’involucro esterno e sostituire le (2) viti di arresto su ciascun cardine per bloccare il gruppo di illuminazione in posizione
Verwijder armatuurassemblage van buitendoos en vervang (2) stel schroeven op elke scharnier om de armatuur op haar plaats vast te zetten
Die Beleuchtungskörperbaugruppe aus dem Außenkasten nehmen und die (2) Gewindestifte wieder an jedem Scharnier einsetzen, um den Beleuchtungskörper zu verankern
器具アセンブリを外箱から取り出し、各ヒンジに2本あるネジをはずして、器具が正しい位置に固定できるようにします
从外盒拆下灯具组件，并更换每个铰链上的 (2) 个固定螺钉，以将灯具锁定在位置上
2.5 mm hex
2 mm hex
E (2) of the (4) set screws on each hinge removed in step 2 are not needed and may be discarded
Deux des quatre vis de réglage de chaque charnière retirées à l’étape 2 ne sont pas nécessaires et peuvent être mises au rebut
Dos de los cuatro tornillos de cada bisagra extraídos en el paso 2 no son necesarios y se pueden descartar
(2) delle (4) viti di arresto su ciascun cardine rimosse nel passaggio 2 non sono necessarie e possono essere eliminate
(2) van de (4) afstelschroeven in elk scharnier verwijderd in stap 2 zijn niet nodig en kunnen worden verwijderd
Pro Scharnier werden nur (2) der (4) in Schritt 2 entfernten Gewindestifte benötigt. Die anderen können gegebenenfalls entsorgt werden
ステップ2で取り外したネジ4本のネジのうち2本は必要がないため、廃棄できます
每个铰链（共有 (4) 个固定螺钉）在第 2 步被拆下的 (2) 个固定螺钉不再需要，可以丢弃
C Set screws must be secured in place to ensure Inner Box and Outer
Box are both grounded
Les vis de réglage doivent être sécurisées pour garantir la bonne mise à la terre du boîtier intérieur et
du boîtier extérieur
Los tornillos se deben jar en su lugar para asegurarse de que la caja interior y la caja exterior están
ambos conectados a tierra
Le viti di arresto devono essere ssate in posizione per garantire la messa a terra sia dell’involucro
interno che dell’involucro esterno
Afstelschroeven moeten op hun plaats worden bevestigd om te zorgen dat Binnendoos en Buiten-
doos worden geaard
Die Gewindestifte müssen fest angezogen werden, um sicherzustellen, dass sowohl der Innen- als
auch der Außenkasten geerdet ist
ネジは正しい位置にしっかりと留める必要があり、外箱も内箱も接地する必要があります
固定螺钉必须固定在位置上，以确保内盒和外盒都接地
13
14

Graze Inground Enclosure Installation Instructions 19
3 mm hex

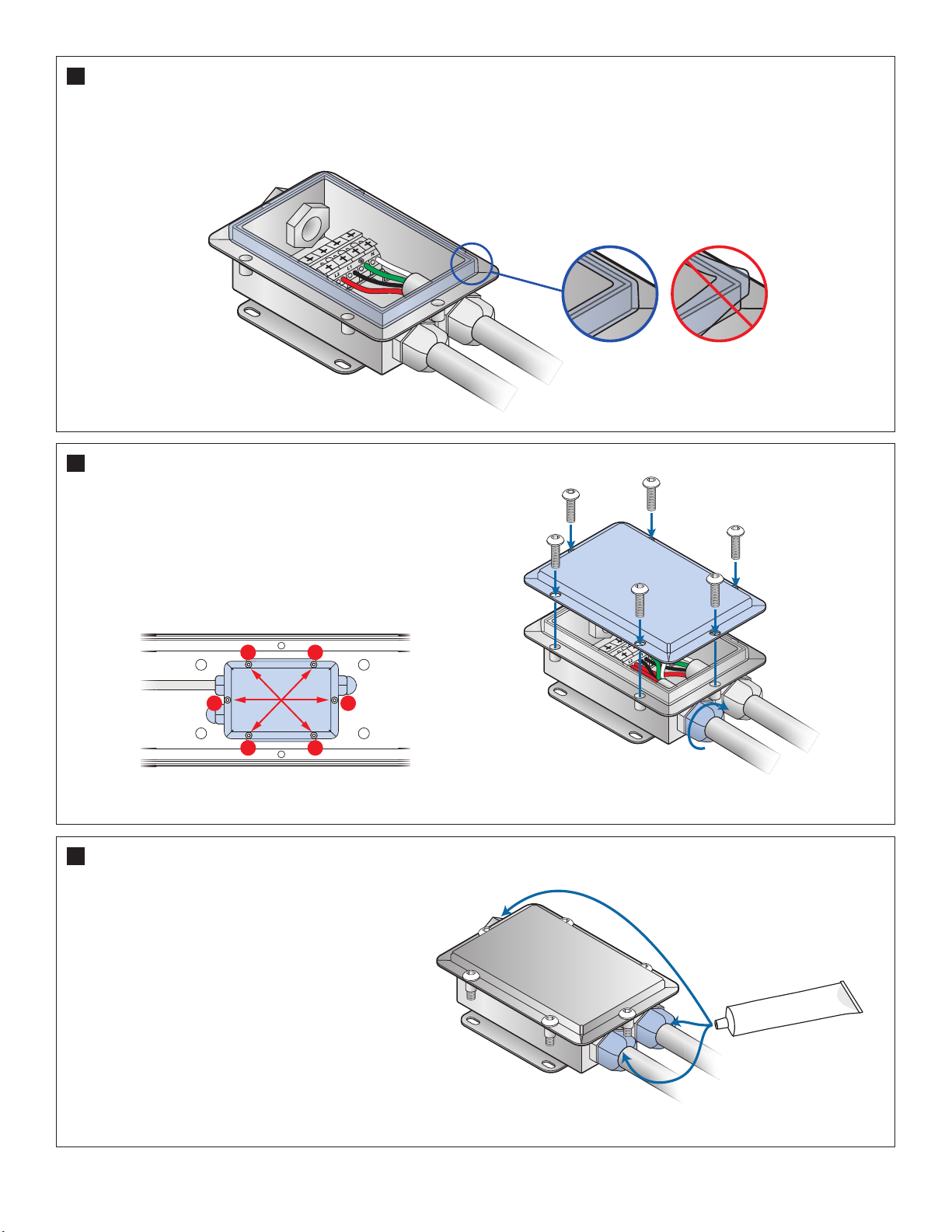

Remove plug from cable gland on the junction box
Retirez le cache du presse-étoupe sur le boîtier de connexion
Retire el tapón del prensaestopas de la caja de conexiones
Rimuovere il tappo dal pressacavo nella scatola di giunzione
Verwijder plug van kabelwartel op de aansluitdoos
Den Stopfen aus dem Kabelflansch in der Abzweigdose entfernen
ジャンクボックス上のケーブルグランドのプラグをはずします
从接线盒上的电缆密封套中拆下塞子
Make sure power is OFF
Assurez-vous que l’alimentation est coupée Asegúrese de que la alimentación eléctrica esté desconectada Assicurarsi che l’alimentazione sia disattivata
Zorg dat de voeding is uitgeschakeld Vergewissern Sie sich, dass die Stromzufuhr ABGESCHALTET ist 電源が OFF であることを確認します 确保电源关闭
Remove (6) screws securing junction box cover
Retirez les six vis qui maintiennent le couvercle du boîtier de connexion
Extraiga los tornillos (6) que fijan la cubierta de la caja de conexiones
Rimuovere le (6) viti che fissano il coperchio della scatola di giunzione
Verwijder (6) schroeven die het deksel van de aansluitdoos op zijn plaats houden
Die (6) Befestigungsschrauben des Deckels der Abzweigdose entfernen
ジャンクションボックスのフタを固定している6つのネジをはずします
拆下固定接线盒盖子的 (6) 个螺钉
Feed leader cable through cable gland on junction box and complete cable connections
Acheminez le câble principal dans le presse-étoupe sur le boîtier de connexion et effectuez les raccords
Introduzca el cable conductor a través del prensaestopas de la caja de conexiones y complete las conexiones de cable
Far scorrere il cavo pilota lungo il pressacavo nella scatola di giunzione e completare i collegamenti dei cavi
Voed geleidekabel via kabelwartel op aansluitdoos en voltooi kabelaansluitingen
Das Kabel durch den Kabelflansch an der Abzweigdose einführen und das Kabel anschließen
リーダーケーブルをジャンクションボックスのケーブルグランドに通し、ケーブルの接続を行います
将主电缆穿过接线盒上电缆密封套，然后完成电缆连接
1
3
2
4
Making inner box electrical connections IConnexions électriques Elektrische Verbindungen herstellen
Conexiones eléctricas Allacciamenti elettrici Elektrische aansluitingen maken 電気接続 电路连接

13
5
2
4
6
RTV Silicone
20 Graze Inground Enclosure Installation Instructions
Replace junction box cover, tighten (6) screws
Replacez le couvercle du boîtier de connexion et serrez les six vis
Sustituya la cubierta de la caja de conexiones y apriete los tornillos (6)
Riposizionare il coperchio della scatola di giunzione e serrare le (6) viti
Vervang afdekking aansluitdoos, draai (6) schroeven vast
Den Deckel der Abzweigdose wieder anbringen und die (6) Schrauben festziehen
ジャンクションボックスのフタを取り付 け、6つのネジを締めます
更换接线盒盖，拧紧 (6) 个螺钉
Torque 2.7Nm (24 in-lbs)
Check position of silicone gasket on junction box
Vérifiez la position du joint en silicone sur le boîtier de connexion Verifique la posición de la junta de silicona de la caja de conexiones
Controllare la posizione della guarnizione in silicone nella scatola di giunzione Controleer positie van siliconen sluiting op aansluitdoos
Sicherstellen, dass die Silikondichtung richtig an der Abzweigdose angebracht ist
ジャンクションボックスのシリコンガスケットの 位置を確 認します 检查接线盒上的硅胶垫片的位置
Tighten all cable glands and apply RTV sillicone
Serrez tous les presse-étoupes et appliquez du silicone RTV
Apriete todos los prensaestopas y aplique silicona RTV
Serrare tutti i pressacavo e applicare silicone RTV
Bevestig alle kabelwartels en breng RTV silicone aan
Alle Kabelflanschen festziehen und RTV-Silikon auftragen
すべてのケーブルグランドは固く締め、RTVシリコンを塗布します
拧紧所有电缆密封套，套上硅酮密封胶
Torque 5Nm (44 in-lbs)
3 mm hex
5
7
6
