COMAC CA PACK 3L User manual

IT MANUALE USO E MANUTENZIONE
EN USE AND MAINTENANCE MANUAL
FR MANUEL D’UTILISATION ET DE MAINTENANCE
ES MANUAL DE USO Y MANTENIMIENTO
ORIGINAL INSTRUCTION DOC. 10101450 - Ver. AA - 06-2021

SIMBOLOGIA UTILIZZATA NEL MANUALE ................................................................................5
SCOPO E CONTENUTO DEL MANUALE...................................................................................5
DESTINATARI ..............................................................................................................................5
CONSERVAZIONE DEL MANUALE USO E MANUTENZIONE ..................................................5
PRESA IN CONSEGNA DELL’APPARECCHIO...........................................................................5
PREMESSA..................................................................................................................................5
DATI PER L’IDENTIFICAZIONE...................................................................................................6
DESCRIZIONE TECNICA ............................................................................................................6
USO INTESO – USO PREVISTO ................................................................................................6
SICUREZZA .................................................................................................................................6
TARGA MATRICOLA....................................................................................................................6
DATI TECNICI ..............................................................................................................................6
NORME GENERALI DI SICUREZZA...........................................................................................7
PREPARAZIONE DELL’APPARECCHIO ................................................................................... 11

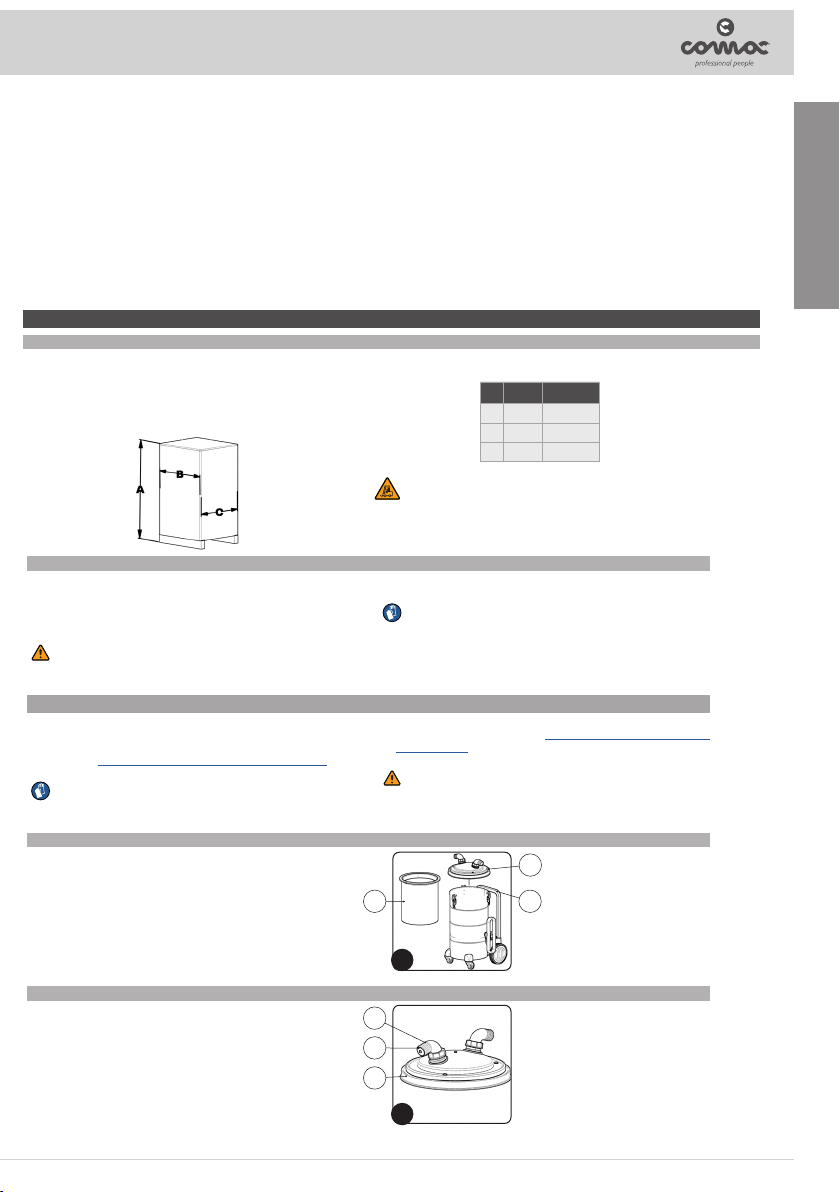

MOVIMENTAZIONE DELL’APPARECCHIO IMBALLATO.................................................... 11
COME SBALLARE L’APPARECCHIO.................................................................................. 11
COME TRASPORTARE L’APPARECCHIO.......................................................................... 11
LOCALIZZAZIONE DEI COMPONENTI PRINCIPALI DELL’APPARECCHIO......................12
LOCALIZZAZIONE DEI COMPONENTI GRUPPO COPERCHIO FUSTO DI RACCOLTA 12
LOCALIZZAZIONE DEI COMPONENTI GRUPPO FUSTO DI RACCOLTA.........................12
MESSA IN SICUREZZA DELL’APPARECCHIO ...................................................................12
PREPARAZIONE AL LAVORO...................................................................................................13
LAVORO.....................................................................................................................................13
AL TERMINE DEL LAVORO ......................................................................................................14
MANUTENZIONE.......................................................................................................................14
INTERVENTI DI MANUTENZIONE CONSIGLIATA.............................................................. 11
CONTROLLO E PULIZIA SACCO DI RACCOLTA ............................................................... 11
CONTROLLO E PULIZIA FUSTO DI RACCOLTA................................................................ 11
CONTROLLO E PULIZIA GRUPPO ACCESSORI DI ASPIRAZIONE .................................12
CONTROLLO E PULIZIA FILTRO IN STOFFA.....................................................................12
SMALTIMENTO..........................................................................................................................13
CONTROLLO E FUNZIONAMENTO .........................................................................................14
CE................................................................................................................................................14
INDICE
ITALIANO
3
ITALIANO

Simbolo di avvertimento:
Leggere attentamente le sezioni precedute da questo simbolo attenendosi scrupolosamente a quanto indicato, per la
sicurezza dell’operatore e dell’apparecchio.
Simbolo di informazione:
Indica all’operatore un informazione aggiuntiva per migliorare l’utilizzo dell’apparecchio.
Simbolo di luogo al coperto:
Le procedure precedute dal seguente simbolo devono essere e󰀨ettuate rigorosamente in un luogo al coperto ed
all’asciutto.
Simbolo guanti di protezione:
Indica all’operatore di indossare sempre dei guanti protettivi per evitare lesioni gravi alle mani causate da agenti chimici.
Simbolo del libro aperto con la i:
Indica che bisogna consultare le istruzioni per l’uso.
Le descrizioni contenute nella presente pubblicazione non s’intendono impegnative. L’azienda pertanto, si riserva il diritto di apportare in
qualunque momento, le eventuali modiche a organi, dettagli, forniture di accessori, che essa ritiene convenienti per un miglioramento o
per qualsiasi esigenza di carattere costruttivo o commerciale. La riproduzione anche parziale dei testi e dei disegni, contenuti nella presente
pubblicazione, è vietata ai sensi di legge.
L’azienda si riserva il diritto di apportare modiche di carattere tecnico e/o di dotazione. Le immagini sono da intendersi di puro
riferimento e non vincolanti in termini di design e dotazione.
Simbolo del libro aperto:
Indica all’operatore di leggere il manuale d’uso prima di utilizzare l’apparecchio.
Simbolo guanti di protezione:
Indica all’operatore di indossare sempre dei guanti protettivi per evitare lesioni gravi alle mani causate da oggetti taglienti.
Simbolo di smaltimento:
Leggere attentamente le sezioni precedute da questo simbolo per lo smaltimento dell’apparecchio.
SIMBOLOGIA UTILIZZATA NEL MANUALE
SCOPO E CONTENUTO DEL MANUALE
DESTINATARI
CONSERVAZIONE DEL MANUALE USO E MANUTENZIONE
PRESA IN CONSEGNA DELL’APPARECCHIO
Questo manuale ha lo scopo di fornire al cliente tutte le informazioni necessarie per utilizzare l’apparecchio nel modo più adeguato, autonomo
e sicuro possibile. Esso comprende informazioni inerenti l’aspetto tecnico, la sicurezza, il funzionamento, il fermo dell’apparecchio, la
manutenzione, i ricambi e la rottamazione. Prima di e󰀨ettuare qualsiasi operazione sull’apparecchio, gli operatori ed i tecnici qualicati,
devono leggere attentamente le istruzioni contenute nel presente manuale. In caso di dubbi sulla corretta interpretazione delle istruzioni,
interpellare il più vicino centro assistenza, per ottenere i necessari chiarimenti.
Il manuale in oggetto è rivolto sia all’operatore sia ai tecnici qualicati alla manutenzione dell’apparecchio. Gli operatori non devono e󰀨ettuare
operazioni riservate ai tecnici qualicati. La TMB s.r.l. non risponde di danni derivanti dalla mancata osservanza di questo divieto.
Il manuale Uso e Manutenzione deve essere conservato nelle immediate vicinanze dell’apparecchio, dentro l’apposita busta, al riparo da
liquidi e quant’altro ne possa compromettere lo stato di leggibilità.
Al momento della presa in consegna è indispensabile controllare immediatamente di aver ricevuto tutto il materiale indicato sui documenti
di accompagnamento, ed inoltre che l’apparecchio non abbia subito danni durante il trasporto. In caso a󰀨ermativo, far constatare allo
spedizioniere l’entità del danno subito, avvertendo nel contempo il nostro u󰀩cio gestione clienti. Soltanto agendo in questo modo e
tempestivamente sarà possibile avere il materiale mancante e il risarcimento dei danni.
PREMESSA
Qualsiasi apparecchio può funzionare bene e lavorare con protto soltanto se usato correttamente e mantenuto in piena e󰀩cienza e󰀨ettuando
la manutenzione descritta nella documentazione allegata. Preghiamo perciò di leggere con attenzione questo manuale di istruzioni e di
rileggerlo ogni qualvolta, nell’usare l’apparecchio, sorgeranno delle di󰀩coltà. In caso di necessità, ricordiamo che il nostro servizio di
assistenza, organizzato in collaborazione con i nostri concessionari, è sempre a disposizione per eventuali consigli o interventi diretti.
4
ITALIANO

DESCRIZIONE TECNICA
USO INTESO – USO PREVISTO
SICUREZZA
TARGA MATRICOLA
CA PACK 3L è un apparecchio aspirapolvere che, utilizzando la depressione creata all’interno del fusto di raccolta dalla ventola azionata dal
motore elettrico, è in grado di aspirare polvere e corpi solidi secchi e a temperatura ambiente, per mezzo degli accessori a contatto con la
supercie del pavimento e degli arredi. Il tubo aspirazione convoglia all’interno del fusto di raccolta l’aria con la polvere e i residui solidi che
vengono trattenuti e raccolti tramite il sacco di raccolta ed il ltro. L’apparecchio deve essere usato solo per tale scopo.
Quest’apparecchio è concepito e costruito per la pulizia (aspirazione di corpi solidi secchi) di pavimenti lisci e compatti, in ambiente
commerciale, civile ed industriale, in condizioni di vericata sicurezza, da parte di un operatore qualicato.
L’apparecchio è adatto ad essere utilizzato esclusivamente in ambienti chiusi o comunque coperti. L’apparecchio non è adatto a un uso
sotto la pioggia o sotto getti d’acqua. E’ VIETATO utilizzare l’apparecchio in ambienti con atmosfera esplosiva per raccogliere polveri
pericolose o liquidi inammabili. Inoltre non è adatta come mezzo di trasporto di cose o persone.
Per evitare infortuni, la collaborazione dell’operatore è essenziale. Nessun programma di prevenzione infortuni può essere e󰀩cace senza
la collaborazione totale della persona direttamente responsabile del funzionamento dell’apparecchio. La maggior parte degli incidenti che
avvengono in un’azienda, sul lavoro o nei trasferimenti, sono causati dall’inosservanza delle più elementari regole di prudenza. Un operatore
attento e prudente è la miglior garanzia contro gli infortuni e si rivela indispensabile per completare qualsiasi programma di prevenzione.

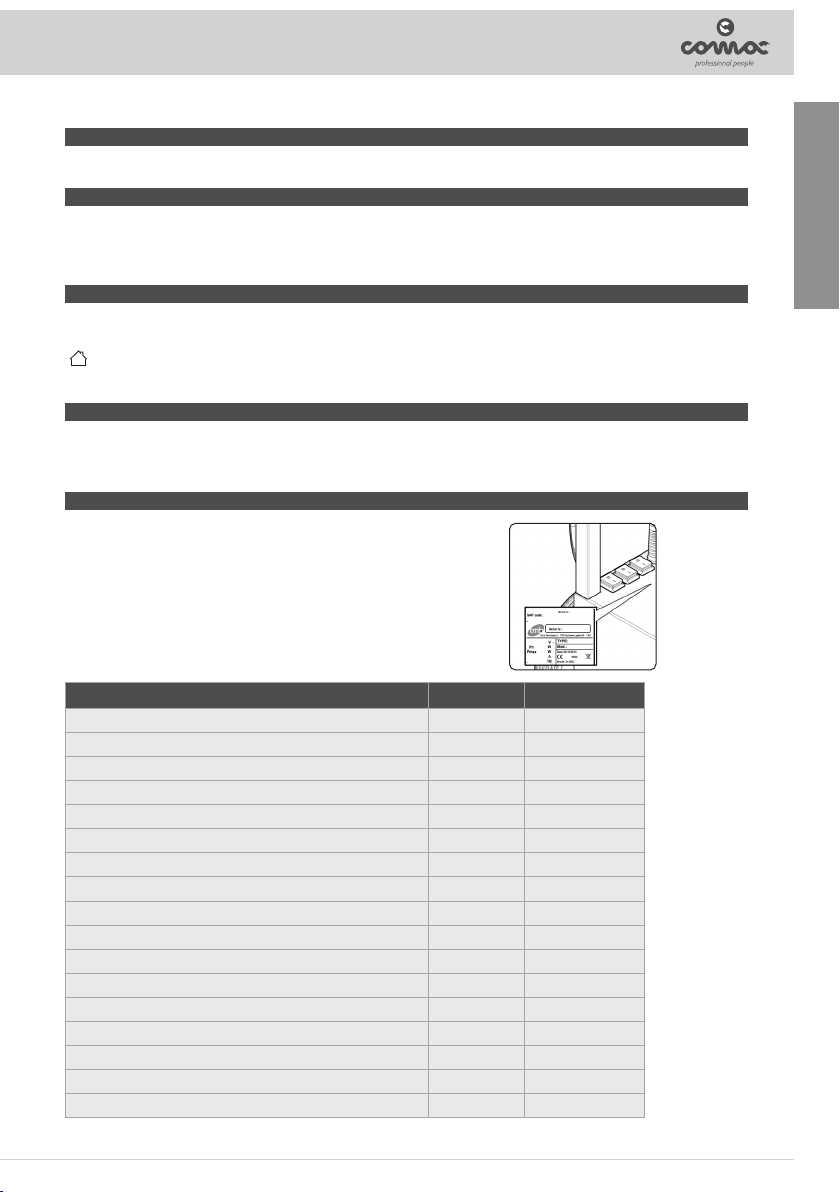

La targa matricola è posta nella parte posteriore dell’aspirapolvere,
in essa sono riportate le caratteristiche generali dell’apparecchio in
particolar modo il numero di serie dell’apparecchio. Il numero di serie
è un’informazione molto importante che deve essere sempre fornita
congiuntamente ad ogni richiesta di assistenza o di acquisto ricambi.
DATI PER L’IDENTIFICAZIONE
Per l’assistenza tecnica o per la richiesta di parti di ricambio, citare sempre il modello, la versione e il numero di matricola posto sull’apposita
targhetta matricolare.
5
ITALIANO
DATI TECNICI U/M CA PACK 3L
Potenza totale (nominale) W 3000
Numero di motori aspirazione Nr 3
Motore aspirazione Nr. / (V / W / Hz) 3/(230/1000/50-60)
Numero di fasi del motore aspirazione Nr 2
Tipologia di aspiratore Dry
Depressione massima KPa 24
Portata d’aria massima m3/h 345,6
Capacità utile fusto di raccolta l 100
Capacità ltrante (classe L) cm235500
Materiale fusto di raccolta e camera d’aspirazione Acciaio verniciato
Lunghezza cavo alimentazione m 1.5
Peso a secco Kg 55
Dimensioni (larghezza x profondità x altezza) cm 54 x 68 x 109
Diametro tubo essibile mm 50
Classe di protezione IP X4
Livello di pressione acustica (ISO 11201) dB (A) 80
Incertezza Kpa con un motore aspirazione attivo dB (A) 1.5

Le norme sotto indicate vanno seguite attentamente per evitare danni all’operatore e all’apparecchio.
AVVERTENZA:
•Leggere attentamente le avvertenze contenute nel presente libretto
e conservarlo con cura per ulteriori consultazioni.
•Gli elementi dell’imballaggio (sacchetti in plastica, gra󰀨e etc.) essendo
potenziali fonti di pericolo non devono rimanere alla portata di bambini,
di incapaci etc.
•Quest’apparecchio deve essere destinato per il solo uso per il quale è
stato costruito ossia: pulizia di superci inerti, aspirazione di sostanze
solide non inammabili e non esplosive. Ogni altra utilizzazione è da
considerarsi impropria e pericolosa.
•Evitare che l’apparecchio in funzione pervenga a distanza ravvicinata da
organi delicati quali orecchie, bocca, occhi etc.
•Quest’apparecchio non deve essere utilizzato da persone (bambini
inclusi) con ridotte capacità siche, sensoriali o mentali, oppure
da persone senza esperienza e conoscenza, a meno che non siano
controllati o istruiti all’uso dell’apparecchio da persone responsabili
della loro sicurezza. I bambini devono essere supervisionati per
assicurarsi che non giochino con l’apparecchio.
•Leggere attentamente le etichette presenti sull’apparecchio, non
occultarle per nessuna ragione, sostituirle immediatamente in caso
venissero danneggiate.
•L’apparecchio deve essere utilizzato esclusivamente da personale
autorizzato e istruito all’uso.
•L’apparecchio non è adatto alla pulizia di pavimenti sconnessi o con
dislivelli. Non utilizzare l’apparecchio su pendii.
•È necessario fare attenzione che il cavo di alimentazione o il cavo di
prolunga non subiscano lesioni o danni generati da ruote di veicoli in
transito, da schiacciamento, strappo o simili. Proteggete il cavo dal caldo,
dall’olio e dagli spigoli vivi. Controllare regolarmente eventuali danni al
cavo di alimentazione, come per esempio la formazione di incrinature o
l’invecchiamento. Se si riscontra un danno, il cavo deve essere sostituito
immediatamente prima di continuare ad usare l’apparecchio.
NORME GENERALI DI SICUREZZA
6
ITALIANO

•In caso di pericolo agire tempestivamente staccando la spina dalla presa
di rete.
•Per ogni intervento di manutenzione spegnere l’apparecchio utilizzando
gli interruttori generali e rimuovere dalla presa di rete la spina del cavo
di alimentazione.
•Durante il funzionamento dell’apparecchio fare attenzione alle altre
persone e in particolare ai bambini.
•Usare solo gli accessori indicati dal centro assistenza specializzato, l’uso
di altri accessori può compromettere la sicurezza dell’apparecchio.
•L’apparecchio quando non è in funzione non deve rimanere con la spina
inutilmente collegata alla rete.
•Prima di e󰀨ettuare qualsiasi operazione di manutenzione all’apparecchio
disinserire la spina dalla rete.
•Non immergere l’apparecchio nell’acqua, non usare solventi.
•Per la rottamazione seguire le norme vigenti nel paese.
•Non utilizzare l’apparecchio con il cavo di alimentazione attorcigliato su
qualsiasi parte dell’apparecchio.
•Prima di collegare l’apparecchio alla presa della corrente vericare che i
dati elettrici riportati sulla targa matricola corrispondano a quelli della rete
di alimentazione. L’apparecchio deve essere alimentato esclusivamente
con una tensione pari a quella riportata nella targa matricola.
•Il costruttore non può essere ritenuto responsabile per eventuali danni
a persone, animali o cose, derivanti da usi impropri ed irragionevoli,
comunque non conformi alle indicazioni sopra menzionate.
ATTENZIONE:
•L’apparecchio non deve essere usato o tenuto all’esterno in condizioni di
umidità o esposto direttamente alla pioggia.
•La temperatura d’immagazzinamento deve essere compresa tra i -25°C
e i +55°C.
•Condizioni d’impiego: temperatura ambiente compresa tra lo 0°C e i
40°C con umidità relativa tra 30 e 95%.
•La presa per il cavo di alimentazione deve essere provvista di messa a
terra regolamentare.
•L’apparecchio non provoca vibrazioni dannose.
7
ITALIANO

•Non aspirare mai gas, liquidi oppure polveri esplosive o inammabili ed
inoltre acidi e solventi non diluiti! Rientrano tra questi benzina, diluenti per
vernici e olio combustibile, che miscelati con l’aria di aspirazione possono
formare vapori o miscele esplosivi, ed inoltre acetone, acidi e solventi
non diluiti, polveri di alluminio e di magnesio. Queste sostanze possono
inoltre corrodere i materiali usati per la costruzione dell’apparecchio.
•In caso d’impiego dell’apparecchio in zone di pericolo (ad esempio
distributori di carburanti), devono essere osservate le relative norme di
sicurezza.
•È vietato l’uso dell’apparecchio in ambienti con atmosfera potenzialmente
esplosiva.
•Non appoggiare contenitori di liquidi sull’apparecchio.
•In caso d’incendio usare estintori a polvere. Non usare acqua.
•Non urtare sca󰀨alature o impalcature dove esista il pericolo di caduta
di oggetti. L’operatore che utilizza l’apparecchio deve essere sempre
equipaggiato con i dispositivi di sicurezza adeguati.
•Quando si dovessero riscontrare anomalie nel funzionamento
dell’apparecchio, accertarsi che non siano dipendenti dalla mancata
manutenzione ordinaria. In caso contrario richiedere l’intervento del
centro assistenza autorizzato.
•In caso di sostituzione di pezzi, richiedere i ricambi ORIGINALI ad un
concessionario e/o Rivenditore Autorizzato.
•Ripristinare tutti i collegamenti elettrici dopo qualsiasi intervento di
manutenzione.
•Prima di utilizzare l’apparecchio, vericare che tutti gli sportelli e le
coperture siano posizionati come indicato nel presente manuale di uso
e manutenzione.
•Non togliere le protezioni che richiedano l’uso di utensili per essere
rimosse, se non per manutenzione (vedere paragra dedicati).
•Non lavare l’apparecchio con getti d’acqua diretti o in pressione, o con
sostanze corrosive.
•Ogni anno fare controllare l’apparecchio da un centro di assistenza
autorizzato.
•Provvedere allo smaltimento dei materiali di consumo attenendosi
scrupolosamente alle norme di legge vigenti.
8
ITALIANO

•Quando, dopo anni di prezioso lavoro, il Vostro apparecchio dovrà essere
messo a riposo, provvedere allo smaltimento appropriato dei materiali
in esso contenuti, tenendo conto che l’apparecchio è stato costruito con
l’impiego di materiali integralmente riciclabili.
PREPARAZIONE DELL’APPARECCHIO
L’apparecchio è contenuto in uno specico imballo, gli elementi
dell’imballaggio (sacchetti di plastica, gra󰀨e etc.) essendo potenziali
fonti di pericolo non devono rimanere alla portata di bambini, di
incapaci etc.
La massa complessiva dell’apparecchio con l’imballo è di 65Kg.
Le dimensioni dell’imballo sono le seguenti: ATTENZIONE:
MOVIMENTAZIONE DELL’APPARECCHIO IMBALLATO
ATTENZIONE: Movimentare il prodotto imballato secondo le
disposizioni di legge conformi alle norme
antinfortunistica, alle dimensioni ed alla massa
dell’imballaggio stesso.
La procedura per rimuovere l’apparecchio dall’imballo è la seguente:
1. Posizionare la parte bassa dell’imballo esterno a contatto con il
pavimento.
ATTENZIONE: Utilizzare come riferimento le pittograe
stampate sul cartone.
COME SBALLARE L’APPARECCHIO
2. Togliere l’imballo esterno.
ATTENZIONE: Queste operazioni devono essere eseguite
utilizzando dei guanti per proteggersi dal possibile
contatto con bordi o punte di oggetti metallici.
3. Utilizzando un piano inclinato far scendere l’apparecchio dal
pallet.
COME TRASPORTARE L’APPARECCHIO
Per trasportare l’apparecchio eseguire quanto segue:
1. E󰀨ettuare le fasi per mettere in sicurezza l’apparecchio (leggere
paragrafo “MESSA IN SICUREZZA DELL’APPARECCHIO”).
ATTENZIONE: Si consiglia di indossare sempre dei guanti
protettivi per evitare lesioni gravi alle mani.
2. Vericare che il fusto di raccolta sia vuoto, altrimenti provvedere a
svuotarli (leggere il paragrafo “CONTROLLO E PULIZIA SACCO
DI RACCOLTA”).
ATTENZIONE: Per il trasporto senza pallet, assicurare
l’apparecchio secondo le direttive in vigore nel paese
d’utilizzo, anché non possa scivolare e ribaltarsi.
I componenti basilari dell’apparecchio s’identicano come segue:
1. Gruppo fusto di raccolta.
2. Gruppo coperchio fusto di raccolta.
3. Gruppo ltro - sacco di raccolta.
I componenti del gruppo coperchio fusto di raccolta s’identicano
come segue:
1. Coperchio fusto di raccolta.
2. Bocchetta aspirazione.
3. Tappo chiusura bocchetta aspirazione.
LOCALIZZAZIONE DEI COMPONENTI PRINCIPALI DELL’APPARECCHIO
LOCALIZZAZIONE DEI COMPONENTI GRUPPO COPERCHIO FUSTO DI RACCOLTA
9
ITALIANO
3 1
3
1
2
2
1
1
U/M
Amm 1110
Bmm 586
Cmm 646

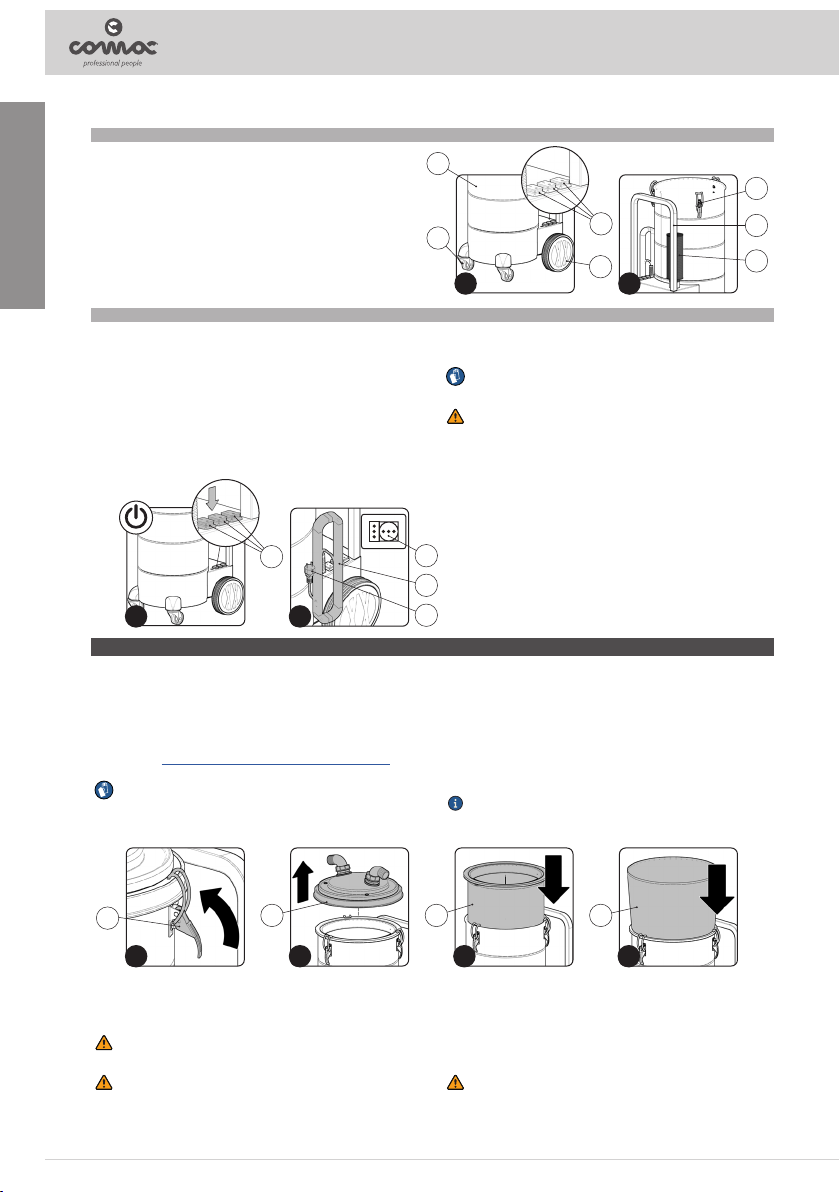

I componenti del fusto di raccolta s’identicano come segue:
1. Fusto di raccolta.
2. Ruote pivotanti anteriori.
3. Ruote posteriori.
4. Interruttore comando motore aspirazione.
5. Filtro insonorizzante aria in uscita.
6. Manubrio di comando.
7. Cerniere aggancio – sgancio coperchio fusto di raccolta.
LOCALIZZAZIONE DEI COMPONENTI GRUPPO FUSTO DI RACCOLTA
Le fasi per mettere in sicurezza l’apparecchio, dando così
la possibilità di e󰀨ettuare delle operazioni in tutta sicurezza,
s’identicano come segue:
1. Vericare che gli interruttori generali (1) siano in posizione di
riposo, in caso contrario provvedere a disabilitarli premendo gli
l’interruttore in posizione “0” (Fig.1).
2. Vericare che la spina (2) presente nel cavo di alimentazione (3)
sia scollegata dalla presa (4) della rete di alimentazione, in caso
contrario provvedere a scollegarla (Fig.2).
MESSA IN SICUREZZA DELL’APPARECCHIO
3. Avvolgere il cavo di alimentazione attorno al manubrio di
comando.
ATTENZIONE: Si consiglia di indossare sempre dei guanti
protettivi per evitare lesioni gravi alle mani.
ATTENZIONE: Per evitare danni alla presa di rete, scollegare
la spina (2) dalla presa di rete (4) tirando direttamente
la spina (2) anziché il cavo di alimentazione (3).
PREPARAZIONE AL LAVORO
Prima di iniziare a lavorare è necessario e󰀨ettuare quanto segue:
1. Prima dell’uso si devono controllare lo stato regolare e la
sicurezza di servizio dell’apparecchio con le attrezzature di
lavoro, specialmente il cavo di alimentazione e il cavo di prolunga.
Se lo stato non è perfetto, l’uso dell’apparecchio è vietato.
2. E󰀨ettuare le fasi per mettere in sicurezza l’apparecchio (leggere
paragrafo “MESSA IN SICUREZZA DELL’APPARECCHIO”).
ATTENZIONE: Si consiglia di indossare sempre dei guanti
protettivi per evitare lesioni gravi alle mani.
3. Liberare il coperchio dal fusto di raccolta, andando ad agire sui
ganci (1) posti a lato del fusto di raccolta (Fig.1).
4. Rimuovere il coperchio (2) dal fusto di raccolta (Fig.2).
5. Adagiare il coperchio delicatamente sul pavimento.
6. Vericare che all’interno del fusto sia presente il ltro aspirazione
in sto󰀨a (3), in caso contrario provvedere ad inserirlo (Fig.3).
7. Inserire all’interno della fusto di raccolta il sacco di raccolta
(4) (Fig.4), facendo attenzione a posizionarlo correttamente
all’interno del ltro.
ATTENZIONE: Per ssare il sacco di raccolta piegare l’orlo
attorno alla bocca di carico del fusto di raccolta.
8. Posizionare il coperchio (2) sul fusto di raccolta (Fig.5).
9. Fissare il coperchio al fusto di raccolta, andando ad agire sui
ganci (1) posti a lato del fusto di raccolta (Fig.6).
ATTENZIONE: Il sacco di raccolta deve essere utilizzato
solamente per la raccolta di riuti solidi.
ATTENZIONE: Quando si utilizza il sacco di raccolta non
aspirare riuti che possono lacerarlo, tizzoni ardenti
che posso inammarlo, oppure soluzioni liquide che possono
scioglierlo.
10. Vericare che il tappo chiusura bocchetta aspirazione (5) sia
correttamente inserito (Fig.7).
11. Inserire il tubo aspirazione (6) nella bocchetta aspirazione (7)
presente nel coperchio (Fig.7).
12. Selezionare l’accessorio più adatto al lavoro da compiere.
13. Inserire nel tubo aspirazione l’accessorio selezionato.
ATTENZIONE: Non utilizzare mai l’apparecchio senza i ltri in
dotazione con la macchina.
10
ITALIANO
2
5
6
7
3
1
1
1
2
OFFOFF
4
2
3
2
4
1
12 3 4
1 2 3 4
