CombiSteel 7151 Series User manual

Chest Freezer Glass Cover
7151 Series
User Manual
Gebruikershandleiding
Gebrauchsanweisung
Le mode d’emploi

2
www.combisteel.com
CONTENT
ENGLISH
1. Safety warnings................................................................................................................................................... 5
2. Overview and technical specifications................................................................................................................7
3. Installation and initial operation......................................................................................................................... 8
3.1 Selection of installation places ..................................................................................................................... 8
3.2 Glass mounting instructions .........................................................................................................................9
3.3 Castor mounting instructions ..................................................................................................................... 10
3.4 Climate Class Description............................................................................................................................10
3.5 Product Climate Class Description .............................................................................................................. 10
4. Installation and operation of the cooler ...........................................................................................................11
4.1 Location ......................................................................................................................................................11
4.2. Installation ................................................................................................................................................. 11
4.3. Operation of the cooler .............................................................................................................................11
4.4. Thermostat setting.....................................................................................................................................12
4.5. Defrosting operation.................................................................................................................................. 12
5. Cleaning, maintenance and transportation of your cooler...............................................................................12
5.1 Cleaning ...................................................................................................................................................... 12
5.2 Cleaning and maintenance .........................................................................................................................13
5.3 Maintenance............................................................................................................................................... 13
6. Troubleshooting................................................................................................................................................ 14
7. Compliance with AEEE regulations and waste disposal....................................................................................14
NEDERLANDS
1. Veiligheidswaarschuwingen.............................................................................................................................. 16
2. Overzicht en technische specificaties ............................................................................................................... 18
3. Installatie en initiële bediening......................................................................................................................... 19
3.1 Selectie van installatielocaties .................................................................................................................... 19
3.2 Glas montage instructies ............................................................................................................................20
3.3 Zwenkwiel montage-instructies..................................................................................................................21
3.4 Beschrijving klimaatklasse ..........................................................................................................................21
3.5 Product klimaatklasse beschrijving.............................................................................................................21
4. Installatie en bediening van de koeler..............................................................................................................22
4.1 Locatie.........................................................................................................................................................22
4.2 Installatie ....................................................................................................................................................22
4.3 Bediening van de koeler..............................................................................................................................22
4.4 Thermostaat instelling ................................................................................................................................ 23
4.5 Ontdooien................................................................................................................................................... 23
5. Reiniging, onderhoud en vervoer van uw koeler ..............................................................................................23
5.1 Reiniging .....................................................................................................................................................23
5.2 Reiniging en onderhoud.............................................................................................................................. 24
5.3 Onderhoud..................................................................................................................................................24
6. Probleemoplossing ...........................................................................................................................................25
7. Naleving van de AEEE-reglementering en verwijdering.................................................................................... 25

3
www.combisteel.com
DEUTSCH
1. Sicherheitshinweise .......................................................................................................................................... 27
2. Allgemeine Optik und Technische Eigenschaften .............................................................................................29
3. Montage und Erstinbetriebnahme ................................................................................................................... 30
3.1 Auswahl des Aufstellungsortes ...................................................................................................................30
3.2 Montageanleitung für Glas ......................................................................................................................... 31
3.3 Montageanleitung für Rollen......................................................................................................................32
3.4 Erläuterung Klima-Klasse ............................................................................................................................ 32
3.5 Erläuterung zur Produkttemperatur-Klasse ................................................................................................ 32
4. Installation and operation of the cooler ...........................................................................................................33
4.1 Aufstellung.................................................................................................................................................. 33
4.2. Installation ................................................................................................................................................. 33
4.3. Betrieben des Kühlschranks.......................................................................................................................33
4.4. Einstellung der Thermostats ......................................................................................................................34
4.5. Tauvorgang.................................................................................................................................................34
5. Reinigung, Wartung und Transport des Kühlschranks ...................................................................................... 34
5.1 Reinigung .................................................................................................................................................... 34
5.2 Reinigung und Pflege .................................................................................................................................. 35
5.3 Pflege .......................................................................................................................................................... 35
6. Fehlerbehebung................................................................................................................................................36
7. Übereinstimmung mit AEEE Richtlinien und Entsorgung von Altgeräten ......................................................... 36
FRANÇAIS
1. Avertissements de sécurité............................................................................................................................... 38
2. Aspect général et spécifications techniques..................................................................................................... 40
3. Assemblage et premier démarrage .................................................................................................................. 41
3.1 Sélection des Emplacements d'Installation ................................................................................................ 41
3.2 Instruction d’assemblage de verre.............................................................................................................. 42
3.3 Instruction d’asemblage de roue ................................................................................................................43
3.4 Description de Classe Climatique................................................................................................................43
3.5 Description de Classe de Température de Produit......................................................................................43
4. Installation et fonctionnement de refroidisseur ............................................................................................... 44
4.1 Emplacement.............................................................................................................................................. 44
4.2 Installation .................................................................................................................................................. 44
4.3 Fonctionnement du refroidisseur ...............................................................................................................44
4.4 Réglage du thermostat................................................................................................................................ 45
4.5 Opération de dégivrage ..............................................................................................................................45
5. Nettoyage, maintenance et transport de votre refroidisseur...........................................................................45
5.1 Nettoyage ................................................................................................................................................... 45
5.2 Nettoyage et maintenance ......................................................................................................................... 46
5.3 Entretien .....................................................................................................................................................46
6. Dépannage........................................................................................................................................................47
7. Conformité à la directive AEEE et élimination du produit ................................................................................47

4
www.combisteel.com
Dear Customer,
Thank you for choosing Combisteel products. We aim to allow you to optimally and efficiently use this
environment-friendly product produced in our modern facilities under precise conditions with respect to sense
of quality in total.
We advise you to read these operating manual thoroughly before using the cooler and keep it permanently so
that the features of the cooler you have purchased will stay the same as the first day for a long time and serve
in an optimum efficient way.
NOTE:
This Operating Manual is prepared for multiple models. Your appliance may not feature some functions specified
in the manual. These functions are marked by the sign *. Your product must be installed and introduced by
authorized service.
Our appliances are intended for commercial use.
"PLEASE READ THE MANUAL BEFORE INSTALLING OR USING THIS PRODUCT."
This product has been produced in modern environment-friendly facilities without adversely affecting nature.
“Complies with AEEE Regulations”

5
www.combisteel.com
1. Safety warnings
1. Your appliance is set for 220-240V / 50 Hz mains power. Use of incompatible voltage may cause your
appliance to become inoperable or a fire.
2. Your appliance is designed and manufactured only to preserve frozen packaged foods in applicable
temperature. Do not place consumables such as beverages for cooling. Please do not use other than as
indicated.
3. Electrical installation shall conform with the legal regulations.
4. Do not place the your appliance under direct sunlight or within influence area of an air conditioner, stove,
radiator, furnace, oven, heater or infra-red heater. Otherwise, the cooler may perform poorly, get damaged
or become inoperable.
5. Choose a place without moisture but with air circulation allowed.
6. Clean inside of your product prior to first use.
7. Do not allow children to get into the product or play around it.
8. If your appliance has a cover lock, keep its key in a safe place. By the end-of-life of the appliance, deactivate
the cover lock of your cooler before disposing it. Do remember not to leave children in the cooler. Staying in
the cooler may be lethal.
9. For your safety, in order to eliminate the risk of electric shock and fire there must certainly be a breaker
system with a residual current device in your electrical wiring. Our firm is not responsible for failures and
losses which might occur as a result of using the product in an ungrounded network.
10. Do not place explosive or flammable material in your appliance. Do not store explosive materials such as
aerosol cans with flammable propellants inside this appliance.
11. Do not use any sharp, pointed objects to scrape the icing that may occur on the inner surfaces of your
appliance. Only use the ice scraper that is provided with your appliance. Otherwise you can damage the
cooling surface of your appliance. Also, this improper operation may cause gas leak and render your
appliance inoperable.
12. After putting your appliance into place, allow at least 2 hours without moving it before starting to use.
13. Your appliance is designed for indoor use. Do not use your product outdoors.
14. Installation, placement, maintenance and cleaning of your appliance shall be performed as prescribed in the
manual. In case of damage to your appliance due to misuse, the warranty of the product shall be invalid.
15. Avoid any sharp and pointed object or overheated material from contacting with glass surface of glass-cover
products as this may cause the glass to crack or break.
16. In case of any failure within your product, taking measures for food preserved within the deep freeze is fully
under responsibility of the user. Our company is not responsible for spoilt food due to any technical failure
or misuse.
17. Never use an extension cord or multi-plug with your appliance.
18. Never use pressured water to clean. Pressured water may damage live-current parts.
19. Place the packaging material of the appliance where children cannot reach. Some packaging material (such
as nylon, styrofoam, etc.) may be dangerous for children.
20. The appliance should not be used by physically, visually, audibly or mentally handicapped ones, children,
non-experienced or non-informed ones without surveillance of a person responsible for the safety of such
people.
21. Open the container lid only when necessary. Please make sure that the lid is sealed properly when it is not.
22. In the event of a sudden power outage unplug your product. Plug back in 20 minutes after you make sure
that the mains become normal.
23. Do not put domestic and wild animals inside your product and do not allow them to enter into your product.
These kind of living creatures might damage the electrical system and cause fire.
24. Frost shall be increased for products, of which the doors are kept open or frequently open and closed, and
the appliance shall have difficulty in performing the cooling operation. Thus, open the door of your product
when it is required only. Ensure that the door of your product is closed when you do not require.
25. Do not unplug your product for saving power if you shall not use your product or keep it empty for a short
period. Otherwise, more power shall be used for cooling your product again. Just bring the thermostat
position to a lower setting.

6
www.combisteel.com
26. Follow the instructions specified in this manual for replacement of lamps. The rating of the lamp to be
replaced is specified on the identification plate of the appliance and on the plate under the lamp. (*)
27. Do not intervene the appliance directly in case of a fault that occurs due to the electrical system of the
appliance or of the installation where the appliance is connected. Unplug the appliance and disconnect the
power of the device by turning the main switch off and contact nearest authorized service.
28. If the power supply cable is damaged, it must be replaced by its manufacturer or authorized technical service
or any other personnel qualified at the same level, in order to avoid any dangerous situation.
29. If not be used for a long time, the glass covers should be removed.
Attention!
• This appliance includes inflammable and explosive gas R600a, R290.
• The ventilation holes on the casing or the body of the appliance shall be kept open to prevent blocking.
• Do not use mechanical tools or other mechanisms except the ones recommended by the manufacturer
to make defrosting quicker.
• The cooling circuit shall not be damaged.
• Except materials recommended by the manufacturer, no electric appliances should be used within food
storage compartment of the appliance.
• In order to decrease the risk of ignition, this appliance shall only be installed and maintained by
services.

7
www.combisteel.com
2. Overview and technical specifications
Model 7151.1000 7151.1005 7151.1010 7151.1015
Product category Commercial display cabinet
Coolant R290
Climate class 7/BC1 (35C/75% Rh)
Noise level (dB) 45-47
Total gross volume (ltr) 198 297 397 461
Total net volume (ltr) 137 210 283 330
Height (mm) 904 904 904 904
Width (mm) 767 1043 1318 1494
Depth (mm) 659 659 659 659
Net weight (kg) 45 55 65 75
Electric input (V) 220-240 220-240 220-240 220-240
Total power (W) 160/180 240/210 350/300 400/420

8
www.combisteel.com
3. Installation and initial operation
3.1 Selection of installation places
Operating environment of the product is very important to ensure that your product operates without any
problem. When you are selecting the operating environment,
•Do not place your product outdoors so that it shall be exposed to weather conditions. (on a street, lane, etc.)
•Do not place materials such as cardboards, boxes, etc. in front of the lower blinds to ensure proper cooling
of your product.
•Place it at least one (1) meter away from heat sources. (stove, radiator, electrical heater, etc.) (Figure 1)
•Do not expose to direct sunlight. Operation rate of your appliance will be increased if sunlight hits the glass
of your cooler. And this causes an increase in the temperature of the products inside the appliance and the
power consumption shall be increased. (Figure 2)
•Do not place it against A/C exhausts, under the fans and directly in the door and window openings. (Figure
3)
•Air entrance and exit shall always be free and easy for proper operation of the compressor section of your
appliance.
•Make sure that there is a clearance of 150 mm (15 cm) between the wall and the rear side of your cooler
when you are bringing the product close to the wall.
The voltage and frequency of mains power should be the same as the values specified on the label
behind your appliance. If mains power is far below or above the specified values, have the desired
voltage by using a voltage regulator. You can get help from a qualified electrician. The fuse of the
mains socket should be maximum 16A.
ATTENTION!
On installations performed by the authorized service, customer shall be informed and advised about the proper
installation location, however final decision on the installation location shall be made by the customer.
Authorized Service specify the process mentioned above on the relevant installation service form. Customer shall
be solely responsible for any damages that may occur due to the installation location decided as per the final
decision of the customer.

9
www.combisteel.com
3.2 Glass mounting instructions
Fig 1.
Place your appliance on a flat, level ground.
Front view of the flat cooler
Front view of the inclined cooler
Mount your glass by placing it on the mounting rack below by placing one side, then placing on the other side
and fix it as shown in Figure 2.
Then place the glass stopper on the left side of the lower canal with the tabs in the back.
Slide the glass on the bottom channel to the left (Figure 3). Do the same with the channel gap in the right side
so that the tabs of the glass stopper pass through the channel. Do the same by repeating the same process
when installing the upper glass.
NOTE: Glass stoppers shall be installed to the profile duct on the front side of the cabinet for flat cabinet, and
to the profile duct on the rear side of the cabinet for slanted cabinet

10
www.combisteel.com
3.3 Castor mounting instructions
•Place your appliance as shown in Figure 2. Then, mount two castors with brakes in the to the back side of
the container, by fixing the castors in the sockets under the container and ensure that the socket centers are
aligned, as shown in figure 4. Then place the U-pins through the holes. Ensure the stability by placing the
pim wedges.
•By placing the container as shown in figure 3, mount the two castors in the castor box as shown in figure 5,
by applying the same procedure.
3.4 Climate Class Description
Your cooler provides best cooling performance in the conditions specified below as per the climate class. Thus,
ensure that the environment where your cooler shall be used conforms with this temperature ranges.
Climate class
Minimum operating ambient temperature
and humidity
Maximum operating temperature
ambient temperature and humidity
A
+16°C, 80 %
30°C, 55 %
B
+16°C, 80 %
35°C, 75 %
C
+16°C, 80 %
40°C, 40 %
3.5 Product Climate Class Description
This is the temperature range determined by the protection temperature of the product to be placed inside the
cooler.
Climate class
Hottest product temperature
C1
-18,0°C
C2
-7,0°C
S
Special product classification
The display cabinets you have purchased have the climate class of BC1 and they are manufactured so that they
shall operate in an average ambient temperature between +16°C and +35°C.
Operating the product out of the mentioned temperature range may cause performance losses.

11
www.combisteel.com
4. Installation and operation of the cooler
4.1 Location
Possible Installation Locations:

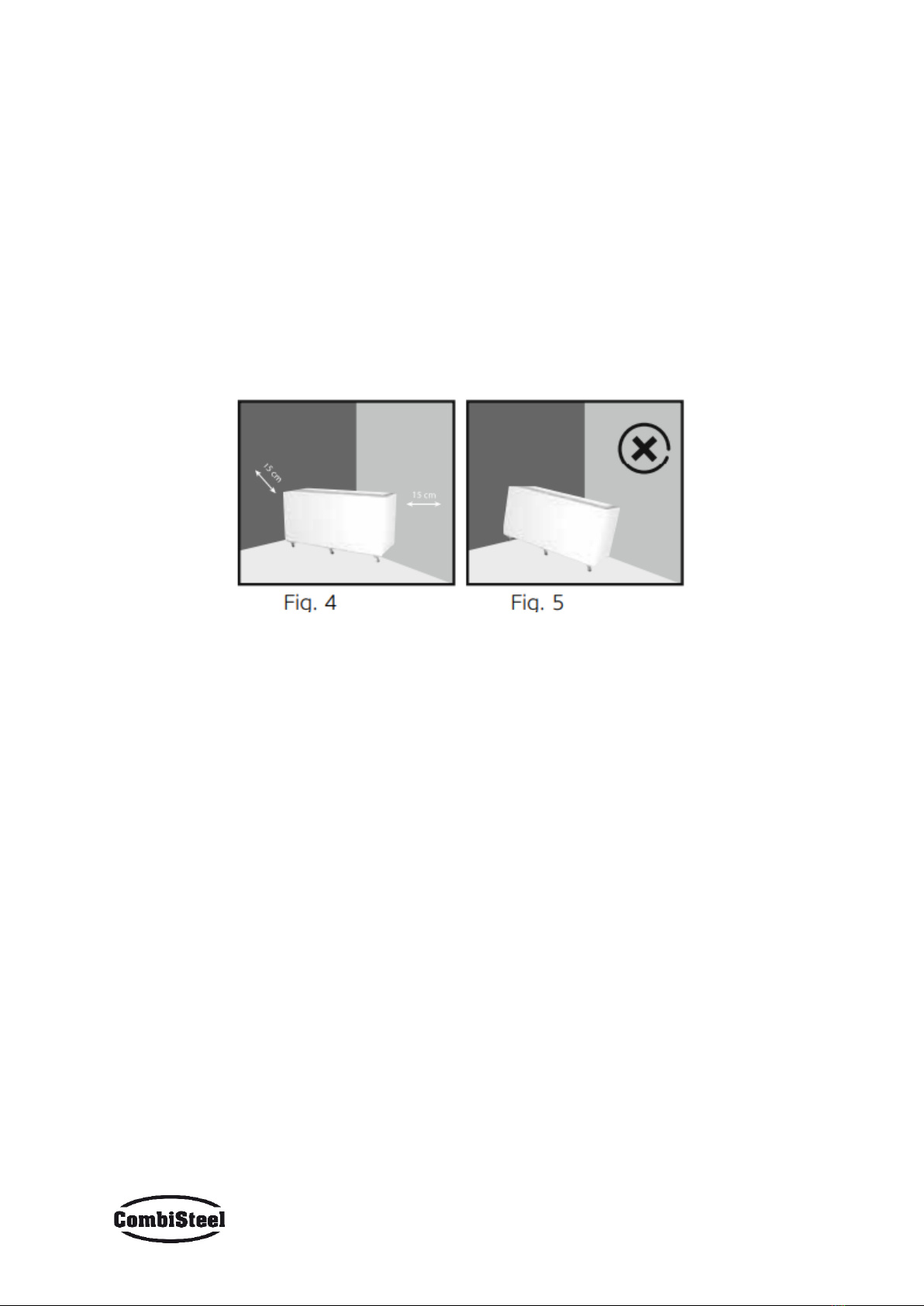

1- Ensure that a clearance of 150 mm (15 cm) is available between the wall and your cooler so that solely the
back of your cooler faces the wall.
2- When you place it on the corner, leave a clearance of 150 mm (15 cm) on its back so that it faces the corner.
You may lean the side on the corner to the wall. (Figure 4)
The most important point for any kind of placement is that the ventilation of the compressor assembly is not
blocked. Place your product so that it is not inclined in any way and that it is standing on its legs or castors and
then operate it. (Figure 5)
Your appliance shall operate more efficiently when the ventilation of the compressor assembly is better.
4.2. Installation
Take off and remove all package materials and lower wooden pallet of your product before placing it. (It may be
required to lift the cooler to remove the base bracket). For the weight of the product, please see the technical
table.
Install spare parts provided inside your appliance as per the installation instructions. Use only genuine spare
parts. Non-genuine spare parts may cause risks for you and may damage your product.
Place your product where you desire. Consider the placing rules specified in the manual during placement.
Level your product laterally and vertically with a spirit level. Perform the levelling procedure with the adjustable
legs on the front lower part of your cooler.
4.3. Operation of the cooler
Rules for Electrical Connection
Your appliance shall operate when you plug it to an outlet.
ATTENTION!
Do not plug your appliance to a multi-socket or do not use an extension cord. Your product is not equipped with
an on/off switch. Do not allow the cables of your product connected to the mains to contact hot surfaces. Outlet
that shall be used shall always be grounded. The outlet to be used should also be protected with a proper fuse
with a rating of 16 A minimum. Always get support from our authorized service or a qualified electrician for the
fuse that shall be installed on the electrical installation where the outlet is connected. (Figure 6)
The voltage and frequency of mains power should be the same as the values specified on the label on the inner
surface of your appliance. If mains power is far below or above the specified value, have the desired voltage by
using a voltage regulator. You can get help from a qualified electrician. Do not put the cable of your product on
passage routes. These may cause injury to you and damage to your cooler.

12
www.combisteel.com
4.4. Thermostat setting
Temperature settings of your cooler is performed in our factory for operation in suitable conditions.
Temperature for the preservation of the food is adjusted with the thermostat by observing it from the
thermometer on your cooler (optional). Internal temperature of your cooler may be adjusted by rotating the
thermostat switch. Position “7” on the thermostat shall decrease the internal temperature to the minimum level.
Internal temperature of your appliance may be set between -16°C and -24°C.
Putting Food on Your Cooler
You may load the any food you desire as per the examples provided in this manual in your cooler when the cooler
has reached the desired temperature as empty. (If your product model is equipped with a thermometer, you may
control the internal temperature here. Always consider the maximum load capacity while loading frozen food in
your product. Do not exceed the loading mark on your product.
WARNING: Operate your appliance three (3) hours without load before loading your food. Do not put materials
that shall not be cooled in your product. The basket carriage capacities used in your appliance are specified below.
4.5. Defrosting operation
High temperatures and humidity and frequent operation of your appliance may increase the rate of frost. The
more the frost, the more the operation time. And this causes an increase in the power consumption. Turn off
your appliance and make sure that the frost is removed in such a case.
You can scrape ice and snow with the ice-scrabble that comes with your appliance. If the ice layer is too thick to
scrape, put the products in the cooler in a secure place to avoid decaying. Then unplug the cooler. Leave the
windows open for 3-4 hours. Remove the dissolved ice with scrabble. After it is completely cleaned, put the
glasses on again and plug it. After running for 3 hours, put your frozen products inside.
5. Cleaning, maintenance and transportation of your cooler
5.1 Cleaning
Cleaning of your product consists of two stages, namely internal cleaning and external cleaning.
Always follow the warnings below before starting the cleaning operation.
WARNING:
•Always unplug your cooler before any cleaning operation.
•Always wear protective gloves during cleaning and maintenance. This will protect you against injuries.
•Never use domestic cleaning agents and abrasive - scratching material to clean (flammable, ignitable and
abrasive materials such as surface cleaners, detergents, fuel oil, thinner, acids, etc.). Otherwise,
discolouration may occur on the plastic parts of the product

13
www.combisteel.com
5.2 Cleaning and maintenance
1. For efficiency of your deep freeze, perform cleaning and maintenance at least once in a year.
2. Unplug your cooler from mains power before cleaning it.
3. Always wear protective gloves during cleaning and maintenance. This will protect you against injuries.
4. Do not use domestic cleaning agents and abrasive - scratching materials to clean. Never use flowing or
pressured water to wash.
5. Never wash inside or outside of your appliance. This may give damage to your appliance or cause electric
shock.
5.3 Maintenance
The appliance does not require periodic maintenance
Internal Cleaning
•Place the products inside your cooler to a cool environment where they shall retain their temperatures.
•Before performing internal cleaning, wait until the temperature of the inner parts of the appliance increases
up to the ambient temperature.
•Always wear protective gloves during cleaning and maintenance. This will protect you against injuries.
•Remove the accessories.
•Perform cleaning by using a soft cotton cloth and warm water.
•Dry it by using a dry cotton cloth. If it is not dried, it may turn black in time.
•Ensure that the inner surface is not wet or moist after cleaning.
•You can reload your food 2 hours after operating based on the type of operating specified within this manual.
External Cleaning
Clean by using cotton cloth and warm water. Prevent cleaning water from entering the front electrical and
illumination sections during cleaning.
Caution! Never use chemical agents such as commercial cleaning agents, scratching detergents, acids.
Turning Off Your Appliance
Place the food in the appliance where appropriate.
• Unplug your appliance. Perform the following if your product shall not be used for a long period;
• Clean your product. Otherwise, moisture remaining on the walls of the appliance may cause darkening on the
inner surface.
WARNING: If your product shall be stored in a closed environment after turning it off;
Do not cover your product with plastic material. A plastic material may cause your appliance release odour and
perspiration as it does not permeate air through it. Perspiration may cause rusting.
If you do not keep your appliance with its sliding door open, it may release odour.
WHEN TRANSPORTING,
1. Remove the plug from the outlet.
2. Melt the ice.
3. Wipe the inner surfaces and floor with a damp cloth.
4. Transport it in the normal operating position.

14
www.combisteel.com
6. Troubleshooting
Failure Possible solution Result
If the cooler does not operate
(No noise or just the fan
noise)
It may be caused by the thermostat. It
may be unplugged. Fuse may be
blown or faulty. Condenser fins may
be dirty or clogged.
It shall operate again when it
reaches the proper temperature.
Plug it correctly. Consult authorized
service or a qualified electrician
Internal temperature of the
appliance is high
Ambient temperature is very high or
thermostat setting is incorrect. Rear
part is very close to the wall,
ventilation blinds are blocked or its
front is covered. It may be exposed to
excessive external wind. Condenser
fins are very dirty
Take your cooler to a place where
ambient temperature is lower. Bring
it to specified clearance. Clean the
front of the ventilation blinds.
Prevent wind. Clean the condenser
fins.
Internal temperature of your
appliance is very low
Wrong internal thermostat setting
Reset the thermostat.
Excessive perspiration inside
the appliance and on the
window.
Water drainage hole may be clogged
for internal perspiration. Humidity
level of external environment is
higher than 65% for perspiration on
the window.
lean the water drainage hole. For
high humidity conditions, you may
place your cooler in a location with
less humidity.
Power ratings of the lamps or LEDs used in your products are specified on the plate inside the cooler or in the
installation area of the lamps. Lamps and LEDs used in your products shall only be intervened by Authorized
Services.
7. Compliance with AEEE regulations and waste disposal
1. This product does not contain the dangerous and prohibited materials indicated in "Waste Electrical and
Electronic Equipment Control Regulation" published by Ministry of Environment and Urbanisation of
Republic of Turkey. Complies with WEEE Regulations.
2. This product was manufactured from recyclable and reusable high quality parts and materials. Therefore,
do not dispose of this product with other domestic wastes at the end of its life cycle. Take it to a collection
point for electrical and electronic equipment. You can ask your local administration about these collection
points. You can help protect the environment and natural resources by delivering the used products for
recycling. Before disposing of the product, cut the power cord and break the locking mechanism to make it
inoperable for children's safety.
PACKAGE INFORMATION
The product's packaging is made of recyclable materials, in accordance with the National Legislation. Do not
dispose the packaging waste with the household waste or other wastes, dispose it to the packaging collection
areas specified by local authorities.
Follow the instructions specified in the manual.
If the appliance is still not running normally despite checkouts you have made, call for authorized service.

15
www.combisteel.com
Beste klant,
Hartelijk dank voor uw aankoop van dit product. We streven ernaar u de mogelijkheid te bieden dit
milieuvriendelijke apparaat optimaal en efficiënt te gebruiken. Het is vervaardigd in onze moderne faciliteiten
onder nauwkeurige voorwaarden met het oog op kwaliteit.
We raden u aan deze handleiding grondig door te nemen voor u de koeler in gebruik neemt en ze te bewaren
zodat u de functies van de koeler die u hebt gekocht optimaal kunt blijven gebruiken.
OPMERKING:
Deze handleiding werd voorbereid voor meerdere modellen. Uw apparaat is mogelijk niet voorzien van sommige
functies gepreciseerd in de handleiding. Deze functies zijn gemarkeerd door het symbool.* Uw apparaat moet
worden geïnstalleerd en toegelicht door een door erkende dienstverlener.
Onze apparaten zijn bedoeld voor commercieel gebruik.
"LEES DE HANDLEIDING VOORDAT U DIT PRODUCT INSTALLEERT OF GEBRUIKT."
Dit apparaat is vervaardigd in moderne, milieuvriendelijke faciliteiten zonder negatieve effecten voor de
natuur.
"Conform met de AEEE-reglementering"

16
www.combisteel.com
1. Veiligheidswaarschuwingen
1. Uw apparaat is geschikt voor een netspanning van 220-240 V en 50 Hz. Bij gebruik van een niet-compatibele
spanning wordt uw apparaat mogelijk onbruikbaar of kan het brand veroorzaken.
2. Uw apparaat is enkel ontworpen en gefabriceerd om ingevroren ingepakte goederen te bewaren aan de
toepasselijke temperatuur. Plaats geen verbruiksartikelen zoals drank om deze te koelen. Enkel gebruiken
op de aangewezen wijze.
3. De elektrische installatie moet conform zijn met de wettelijke voorschriften.
4. Plaats het apparaat niet in direct zonlicht of in de nabijheid van een airconditioner, kookplaat, radiator,
fornuis,
1. oven, verwarming of infrarode verwarming. Dit kan de prestaties van uw koeler nadelig beïnvloeden of de
koeler beschadigen of onbruikbaar maken.
5. Kies een plek die niet vochtig is, maar waar wel voldoende luchtcirculatie mogelijk is.
6. Reinig vóór het eerste gebruik de binnenkant van het apparaat.
7. Zorg ervoor dat kinderen niet in het product gaan zitten of in de buurt van het product spelen.
8. Als uw apparaat voorzien is van een deksel met vergrendeling moet u de sleutel op een veilige plaats
bewaren.
2. Aan het einde van de levensduur van het apparaat moet u het de vergrendeling van het deksel onbruikbaar
maken voor u het weggooit. Laat kinderen nooit achter in de koeler. Achterblijven in de koeler kan fatale
gevolgen hebben.
9. Voor uw veiligheid en om het risico op elektrische schokken en brand te voorkomen, moet er een stroom-
onderbreker met aardlekschakelaar aanwezig zijn in de elektrische bedrading. Ons bedrijf is niet
verantwoordelijk voor storingen en verliezen die mogelijk worden veroorzaakt door gebruik van het
apparaat met niet-geaarde netspanning.
10. Plaats geen explosief of brandbaar materiaal in uw apparaat. U mag geen explosieve stoffen opslaan zoals
een aerosol met een ontvlambaar drijfgas in dit apparaat.
11. Gebruik geen scherpe, puntige voorwerpen om de ijsvorming te krabben die kan voorkomen op de interne
oppervlakken van uw apparaat. Gebruik enkel de ijskrabber die wordt geleverd met uw apparaat. Zo niet
kunt u het koeloppervlak van uw apparaat beschadigen. Deze incorrecte bewerking kan gaslekken
veroorzaken en uw apparaat onbruikbaar maken.
12. Nadat u uw apparaat op zijn plek hebt gezet moet u minimaal twee uur wachten zonder het apparaat nog
te verplaatsen voor u het in gebruik neemt.
13. Uw apparaat is ontworpen voor gebruik binnenshuis. Gebruik het apparaat niet buitenshuis.
14. De installatie, plaatsing, onderhoud en reiniging van uw apparaat moet worden uitgevoerd zoals beschreven
in de handleiding. In het geval van schade aan uw apparaat wegens verkeerd gebruik komt de garantie van
het product te vervallen.
15. Vermijd contact van het glazen oppervlak of het glazen deksel met alle mogelijke scherpe en puntige
voorwerpen of oververhit materiaal want dit kan het glas doen barsten of breken.
16. In het geval van een storing in het product, valt het nemen van maatregelen voor de etenswaren in de vriezer
3. volledig onder de verantwoordelijkheid van de gebruiker. Ons bedrijf is niet verantwoordelijk voor bedorven
etenswaren als gevolg van een technische storing of verkeerd gebruik.
17. Gebruik nooit een verlengsnoer of multistekker voor uw apparaat.
18. Gebruik nooit water onder druk om het apparaat te reinigen. Water onder druk kan schade veroorzaken aan
onderdelen die onder spanning staan.
19. Houd het verpakkingsmateriaal van het apparaat buiten het bereik van kinderen. Bepaalde verpakkings-
materialen (zoals nylon en piepschuim) kunnen gevaarlijk zijn voor kinderen.
20. Het apparaat mag niet worden gebruikt door personen met een verminderd fysiek, visueel, auditief of
geestelijk vermogen, kinderen of personen met een gebrek aan ervaring en kennis, tenzij ze onder toezicht
staan van een persoon die verantwoordelijk is voor hun veiligheid.
21. Open de klep van de container niet als dit niet nodig is. Zorg ervoor dat het deksel goed gesloten is wanneer
het apparaat niet in gebruik is.
22. Haal tijdens een stroomstoring de stekker uit het stopcontact. Steek minimaal 20 minuten na het einde van
de stroomstoring de stekker weer in het stopcontact.

17
www.combisteel.com
23. Doe geen huisdieren of wilde dieren in het product en zorg ervoor dat zij niet zelf in het product kunnen
komen. Levende dieren kunnen de elektrische inrichting beschadigen en brand veroorzaken.
24. Als de deuren van een product open worden gehouden of regelmatig worden geopend en gesloten zal er
meer vorst optreden en het apparaat zal de etenswaren moeilijker kunnen koelen. Open de deur van uw
product dus enkel wanneer dit nodig is. Zorg ervoor dat de deur van uw product is gesloten wanneer u het
niet nodig hebt.
25. Verwijder de stekker van uw product niet uit het stopcontact om energie te besparen als u uw product
gedurende een korte niet gebruikt of als het leeg is. Zo niet zal het apparaat meer energie verbruiken
wanneer het opnieuw moet beginnen koelen. Stel de thermostaat gewoon lager in.
26. Volg de instructies vermeld in deze handleiding om de lampen te vervangen. De rating van de lamp die u
wilt vervangen staat vermeld op het typeplaatje van het apparaat en op de plaat onder de lamp. (*)
27. Voer niet onmiddellijk werkzaamheden uit in het geval van een storing die optreedt in het elektrische
systeem
4. van het apparaat of van de installatie waar het apparaat is verbonden. Verwijder de stekker uit het
stopcontact en ontkoppel de voeding van het apparaat door de hoofdschakelaar uit te schakelen en neem
contact op met de dichtstbijzijnde geautoriseerde service.
28. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of de geautoriseerde
technische dienst of ander gekwalificeerd personeel op hetzelfde niveau om gevaarlijke situaties te
vermijden.
29. Indien u het apparaat niet zult gebruiken gedurende een lange periode moeten de glazen deksels worden
verwijderd.
Opgelet!
• Dit apparaat bevat brandbaar en explosief gas R600a, R290.
• De ventilatiegaten in de kast en behuizing van het apparaat mogen niet worden geblokkeerd
• Gebruik geen mechanische hulpmiddelen of andere mechanismen afgezien van wat wordt aanbevolen
door de fabrikant.
• Het koelcircuit mag niet worden beschadigd.
• Afgezien van de materialen die door de fabrikant worden aanbevolen, mogen er geen elektrische
apparaten worden gebruikt in het gedeelte van het apparaat waar etenswaren worden bewaard.
• Om het risico op brand te verkleinen, mag dit apparaat enkel worden geïnstalleerd en onderhouden
door de services.

18
www.combisteel.com
2. Overzicht en technische specificaties
Model 7151.1000 7151.1005 7151.1010 7151.1015
Productcategorie Commerciële display cabine
Koelvloeistof R290/R600a
Totaal bruto
volume (L)
198 297 397 461
Totaal netto
volume (L)
137 210 283 330
Klimaatklasse 7/BC1 (35C/75% Rh)
Geluidsniveau (dB) 45-47
Hoogte (mm) 904 904 904 904
Breedte (mm) 767 1043 1318 1494
Diepte (mm) 659 659 659 659
Nettogewicht (kg) 45 55 65 75
Elektrisch
ingangsvermogen
(V/hZ)
220-240 220-240 220-240 220-240
Totaal vermogen
(W)
160/180 240/210 350/300 400/420
De specificaties van het product staan vermeld op de typeplaatjes op het product. Combisteel behoudt het recht
wijzigingen uit te voeren aan de specificaties van de producten zonder voorafgaande kennisgeving.

19
www.combisteel.com
3. Installatie en initiële bediening
3.1 Selectie van installatielocaties
De gebruiksomgeving van het product is van groot belang om zeker te zijn dat het product probleemloos zal
werken. Wanneer u de gebruiksomgeving selecteert,
•Mag u uw product niet buitenshuis plaatsen waar het wordt blootgesteld aan de weersomstandigheden. (op
een straat, laan, etc.)
•Mag u geen materiaal zoals karton, dozen, etc. voor de onderste luiken plaatsen voor een goede koeling van
uw product.
•Moet u het ten minste een (1) meter uit de buurt van warmtebronnen plaatsen. (fornuis, radiator, elektrische
verwarming, etc.) (Afbeelding 1)
•U mag uw apparaat niet blootstellen aan direct zonlicht. De gebruiksintensiteit van uw apparaat zal
toenemen als de zon schijnt op het glas van uw koeler. En dit veroorzaakt een stijging van de temperatuur
van de producten in het apparaat en dit resulteert op zijn beurt in een hogere temperatuur. (Afbeelding 2)
•Plaats het apparaat niet tegen de uitlaten van een airconditioner, onder de ventilatoren en rechtstreeks in
deur- en raamopeningen. (Afbeelding 3)
•De luchtinlaten en -uitlaten moeten altijd vrij worden gelaten om de correcte werking van de compressor
van uw apparaat te garanderen.
•Zorg ervoor dat er een tussenruimte is van 150 mm (15 cm) tussen de muur en de achterzijde van uw koeler
wanneer u het apparaat dicht bij de muur plaatst.
Het voltage en de frequentie van de netspanning moeten overeenkomen met de waarden die zijn
aangegeven op het etiket achter op het apparaat. Als de netspanning veel lager of hoger is dan
de aangegeven waarden, gebruikt u een spanningsregelaar om de netspanning aan te passen.
U kunt hiervoor een gekwalificeerde elektricien inschakelen. De zekering van het stopcontact
mag max. 16 A zijn.
OPGELET!
Voor installaties die worden uitgevoerd door de geautoriseerde service zal de klant worden ingelicht en
geadviseerd met betrekking tot de correcte installatielocatie. De definitieve beslissing van de installatielocatie
wordt genomen door de klant.
De geautoriseerde service specificeert het bovenvermelde proces op het relevante installatie serviceformulier.
De klant is als enige verantwoordelijk voor alle eventuele schade die het gevolg is van de installatielocatie als
deze exclusief werd bepaald door de klant.

20
www.combisteel.com
3.2 Glas montage instructies
Fig 1.
Plaats uw apparaat op een vlakke, harde ondergrond.
Vooraanzicht van de platte koeler
Vooraanzicht van de hellende koeler
Monteer uw glazen plaat door ze op het onderste montagerek te plaatsen door één zijde te plaatsen en daarna
de andere zijde te plaatsen en ze te bevestigen zoals weergegeven in afbeelding 2.
Plaats daarna de glazen stopper op de linkerzijde van het onderste kanaal met de tabs op de achterzijde.
Schuif de glazen plaat op het onderste kanaal naar links (Afbeelding 3). Doe dit ook met de kanaal opening aan
rechterzijde zodat de tabs van de glazen stopper door het kanaal lopen. Herhaal dezelfde procedure voor de
installatie van het bovenste glas.
OPMERKING: De glazen stoppers worden in het profielkanaal geplaatst aan de voorzijde van de koeler in de
vlakke koeler en op het profielkanaal op de achterzijde van de koeler in de hellende koeler.
