Comelit ZSP100 Series User manual

ALIMENTATORE SUPPLEMENTARE
ADDITIONAL POWER SUPPLY UNIT
ALIMENTADOR ADICIONAL
ALIMENTATION SUPPLÉMENTAIRE
EXTRA VOEDINGSEENHEID
ZSP100
Alimentatore per Sistemi rivelazione incendio
Conforme Norma EN 54-4:1997+A1:2002+ A2:2006:2
Certificato di conformità CNBOP No.1438/CPD/0163
Certificate di approvazione CNBOP No. 2039/2014
Certificato di approvazione VdS No. G 511007

Attenzione
Prima dell'utilizzo leggere attentamente questo manuale.
Non toccare gli elementi interni del dispositivo.
Proteggere il dispositivo dall’ introduzione al suo interno di qualsiasi oggetto o liquido.
Non coprire i fori di ventilazione - pericolo di danneggiamento del dispositivo.
Assicurarsi che vi sia uno spazio libero di almeno10 cm ai lati del dispositivo per consentire la corretta ventilazione.
E 'vietato tenere il dispositivo con le batterie montate e collegate.
Il dispositivo deve essere alimentato dalla rete elettrica di servizio con un terminale di protezione a terra.
Il dispositivo può interferire con il funzionamento dei dispositivi radio o TV.
CARATTERISTICHE GENERALI
Gli alimentatori ZSP100 sono progettati per l’alimentazione di impianti di sicurezza antincendio a 24V, in conformità ai requisiti
delle norme EN 54-4 + A1 + A2 e EN 12101-10.
L’alimentazione di riserva è data da 2 batterie al piombo-acido VRLA da 12V.
Questi alimentatori sono progettati per il montaggio a parete.
CARATTERISTICHE TECNICHE
ALIMENTATORE USCITA IN
CORRENTE MAX.
CORRENTE DI
CARICA
BATTERIE DIMENSIONI
ZSP100-2.5A-18 2,5 A 1.0 A 7…20Ah
395x356x96mm
ZSP100-5.5A-18 5,5 A 1.0 A 7…20Ah
395x356x96mm

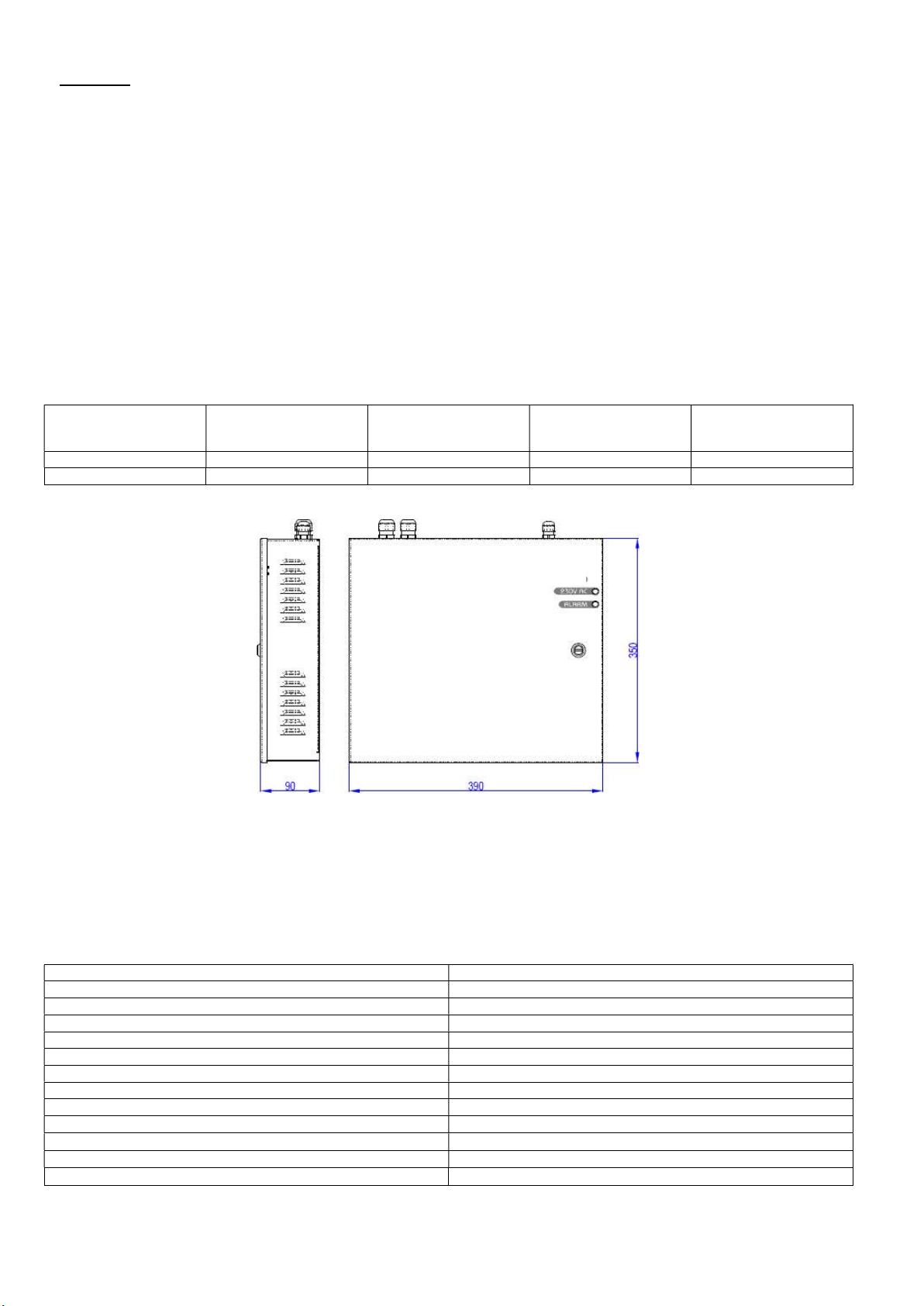

Fig.1. Vista frontale e laterale dell’alimentatore.
Gli alimentatori, nella parte superiore e sul lato sinistro, predispongono di fori pre-tranciati per il montaggio di passacavi,
dispongono anche di un ritaglio rettangolare sul retro per il passaggio dei cavi elettrici. Prima di installare gli alimentatori, si prega
di scegliere il percorso dei cavi, rimuovere la chiusura dei fori appropriati (rompendoli) e montare il numero corretto di passacavi
nei punti più adatti, in base alla tipologia di installazione.
CARATTERISTICHE ELETTRICHE
Alimentazione principale 230V +10% -15%
Tensione in uscita nominale 27.1V
Range tensione in uscita 20.0…28.0V
Assorbimento corrente batterie Max 35 mA
Massima resistenza circuito batterie *1 250mΩ
Numero batterie alloggiabili 2
Numero uscite protette da fusibile 2
Temperatura di funzionamento -25…+55°C
Grado di protezione EN 60529:1991+A1:2000 IP44
Classe di funzionamento EN 12101-10:2005 A
Classe ambientale EN 12101-10:2005 1
Classe ambientale VdS 2593 III
Classe sicurezza elettrica EN 60950-1:2006+A1:2010 I
*1 Il valore garantito della resistenza del circuito della batteria per attivare una segnalazione di guasto.

MONTAGGIO

Installare in un luogo senza insolazione diretta;

Assicurarsi di effettuare i collegamenti SENZA tensione elettrica principale (230V) e batterie;

Rispettare la polarità delle batterie;

Collegare l’alimentazione 230V e la messa a terra;

Verificare tutte le connessioni prima di alimentare il dispositivo.

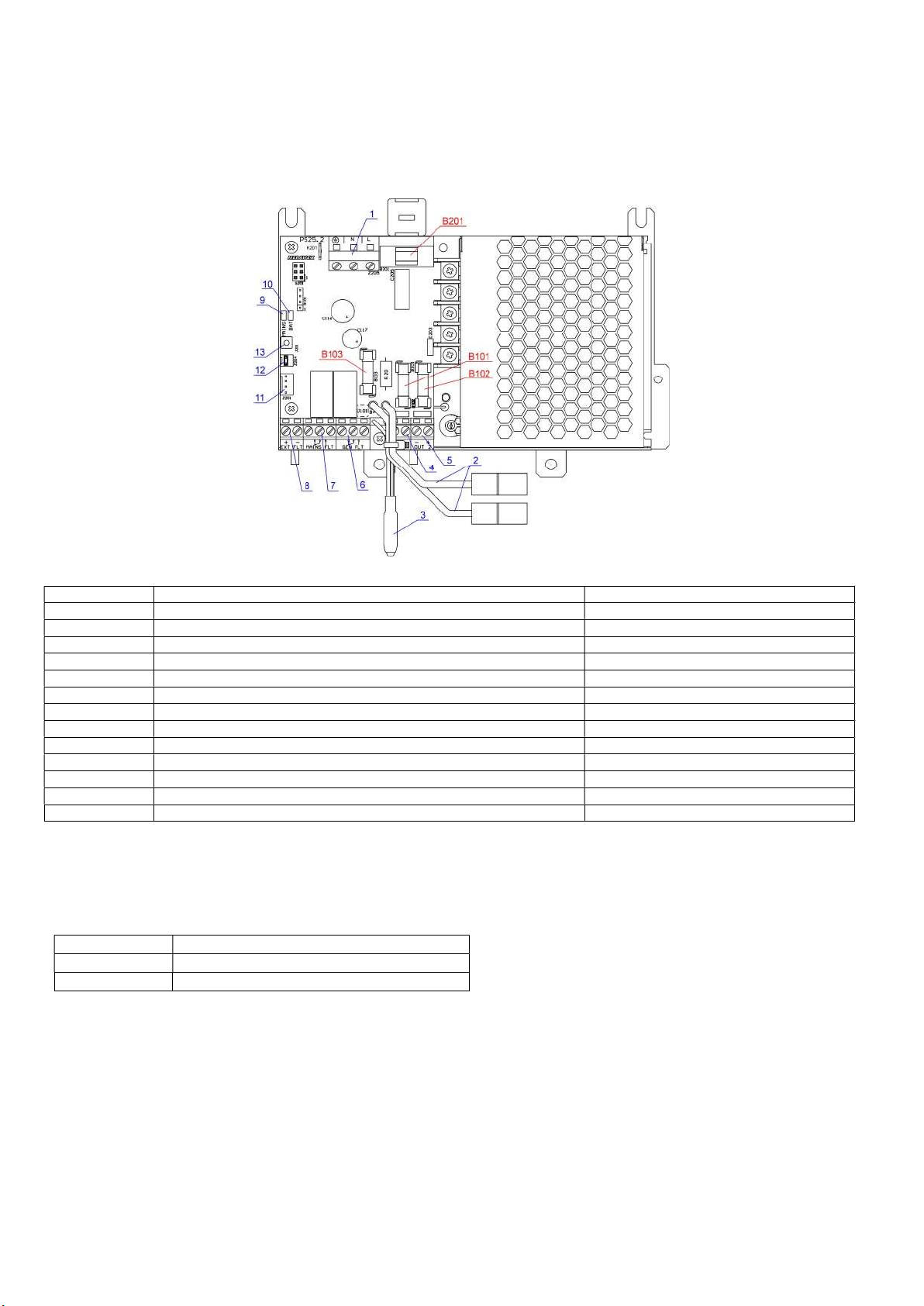

Descrizione degli elementi dell’alimentatore
N°
Descrizione
Etichetta
1 Alimentazione 230V 50Hz L - N - Terra
2 Terminali batteria Battery
3 Sonda di temperatura
4 Connettore 1 Out 1
5 Connettore 2 Out 2
6 Uscita guasto generale Gen FLT
7 Uscita guasto alimentazione Mains FLT
8 Ingresso guasto esterno Ext FLT
9 LED verde Rete
10 LED giallo Batterie
11 Indicazione diodi Z201
12 Connettore tamper Z204 jumper
13 Ingresso indicazione esterna J201
I relè di uscita guasto (Gen FLT e Mains FLT), dispongono di contatti NC e NO.
L’ingresso per un guasto esterno deve essere chiuso per ottenere la segnalazione di guasto LED giallo acceso e lo scambio
del relè uscita Guasto Generale.
Se si vuole utilizzare il tamper apertura portella, collegare un contatto NC sul connettore Z204, in
caso contrario lasciare il jumper chiuso (default).
B201 FUSIBILE circuito di rete (ritardato T)
B101, B102 FUSIBILI circuiti di uscita (fast-blow F)
B103 FUSIBILE circuito della batteria (fast-blow F)
ACCENSIONE
Se tutte le connessioni sono effettuate correttamente, le indicazioni di stato devono essere quelle indicate nella tabella
sottostante, colonna 1.
Prima di utilizzare l'alimentatore, per favore, eseguire ulteriori due prove.
1. Prova di alimentazione di backup (batterie tampone):
Togliere l'alimentazione principale, l'alimentatore deve passare in modalità di funzionamento a batteria, verificare
la tensione in uscita sui faston della batteria.
Se viene tolto il fusibile di rete B201, la condizione può essere rilevata solo dopo 10 minuti.
Il relè GEN FLT interviene con un ritardo di 5 secondi.
2. Prova di presenza della batteria:
Quando l'alimentazione è quella della rete 230V, interrompere il circuito della batteria scollegando uno dei 2 poli
collegati ad essa. Questa condizione verrà rilevata al prossimo test, che può richiedere fino a 10 minuti.

FUNZIONAMENTO 1 NORMALE Test Batteria Test
alimentazione
Stato LED sportello
frontale
230VAC LED verde Acceso Lampeggiante Acceso
ALLARM LED giallo Spento Acceso Acceso
Stato LED sulla scheda
RETE LED verde Acceso Spento Acceso
BATTERIA LED giallo Spento Spento Lampeggiante *
Stato RELE’
MAINS FLT Guasto alimentazione Attivato A riposo Attivato
GEN FLT Guasto generale Attivato A riposo A riposo
*) Se la batteria è scollegata per più di 30 min., Il diodo BAT sarà acceso fisso.
Verificare durante le prove se l'indicazione di guasto GEN FLT è stata trasmessa correttamente.
Attenzione non collegare il polo negativo della batteria (B) al polo negativo OUT1 OUT2 (-).
Con l'alimentazione di rete presente, la tensione della batteria è superiore a 21.6V.
L’ Indicazione di Warning (brevi lampeggi del LED ALLARME) viene visualizzata con tensioni intermedie.
Nella modalità di funzionamento a batteria, quando non c’è l'alimentazione primaria (230V) e il valore scende sotto i 21V, il
LVDD (Low Voltage Disconnect Device) scollega la batteria per evitare di danneggiarla.
Indicazione LED (portella frontale alimentatore):
230V LED Verde
0 Spento Assenza di rete, batteria scollegata
1 Acceso Rete presente, alimentatore / caricabatteria operativi
0/1 Lampeggiante Funzionamento a batteria:
alimentazione difettosa caricatore * 1)
Allarme LED giallo
0 Spento Funzionante ok
1Acceso Funzionamento a batteria:
alimentazione difettosa
-
Nessuna batteria, o la tensione di batteria collegata è inferiore a 10 V -
-
Resistenza del fusibile del circuito della batteria troppo alta (> 250mΩ)
-
Fusibile uscita bruciato
-
Tensione della batteria al di sotto di 22V con l'alimentazione di rete presente * 1)
0/1 lampeggio veloce Allarme esterno o allarme interno (tamper)
0/1 lampeggio
lento
batteria riconosciuta (U> 10V), ma la tensione è troppo bassa (U <21.6V)
* 1) Lo stato può verificarsi quando l'alimentazione di rete è rientrata e quando la batteria inizia la ricarica.
Indicazione LED sulla scheda d’alimentazione:
0 Spento Assenza alimentazione di rete
1 Acceso Alimentazione di rete presente, alimentatore / caricabatteria funzionanti
0/1 lampeggio veloce Alimentazione di rete presente, alimentatore / caricabatterie difettoso * 1)
0 Spento Batteria funzionante
1 o 0/1 lampeggio lento Resistenza del circuito della batteria> 250mΩ (compresa la mancanza di batteria o fusibile
bruciato batteria * 1)
* 1) Il controllo dei valori di resistenza del circuito della batteria, compresa la disconnessione della batteria e del fusibile, è
eseguito ogni 10 minuti. Dopo aver rilevato l’anomalia tre volte, il LED BAT si accende fisso e, contemporaneamente,
l'indicazione relè guasto generale GEN FLT viene attivata.
Indicazione Relè (0 - relè diseccitato, 1 - relè eccitato)
Mains FLT Guasto alimentazione
0 Spento Mancanza alimentazione principale 230V
1 Acceso Rete elettrica presente, alimentatore / caricabatteria funzionanti
GEN FLT Guasto generale
0 Spento Allarme LED è acceso lampeggiante * 1), * 2)
1 Acceso Tutto ok
* 1) Guasto alimentazione / caricatore
* 2) Dopo un guasto rete elettrica e dopo il suo rientro, l'indicazione viene attivata con un ritardo di 5s.

Power supply unit for fire detection systems
Conforms to Standard EN 54-4:1997+A1:2002+ A2:2006:2
CNBOP certificate of conformity No.1438/CPD/0163
CNBOP certificate of approval No. 2039/2014
VdS Certificate of approval No. G 511007
Caution
Read this manual carefully before use.
Do not touch the internal elements of the device.
Make sure no objects or liquids can reach the inside of the device.
Do not cover the ventilation holes; doing so may cause the device to become damaged.
Make sure there is a free space of at least 10 cm either side of the device, to allow proper ventilation.
Do not hold the device with the batteries fitted and connected.
The device must be powered from the mains electricity supply with an earthed protection terminal.
The device may interfere with the operation of radio or TV devices.
GENERAL FEATURES
ZSP100 power supply units are designed to power 24 V fire detection safety systems, in compliance with the requirements
specified in standards EN 54-4 + A1 + A2 and EN 12101-10.
Backup power is provided by 2 x 12 V VRLA lead-acid batteries.
These power supply units are designed for wall mounting.
TECHNICAL CHARACTERISTICS
POWER SUPPLY
UNIT
MAX. CURRENT
OUTPUT
LOAD CURRENT BATTERIES DIMENSIONS
ZSP100-2.5 A-18 2.5 A 1.0 A 7…20 Ah 395x356x96 mm
ZSP100-5.5 A-18 5.5 A 1.0 A 7…20 Ah 395x356x96 mm

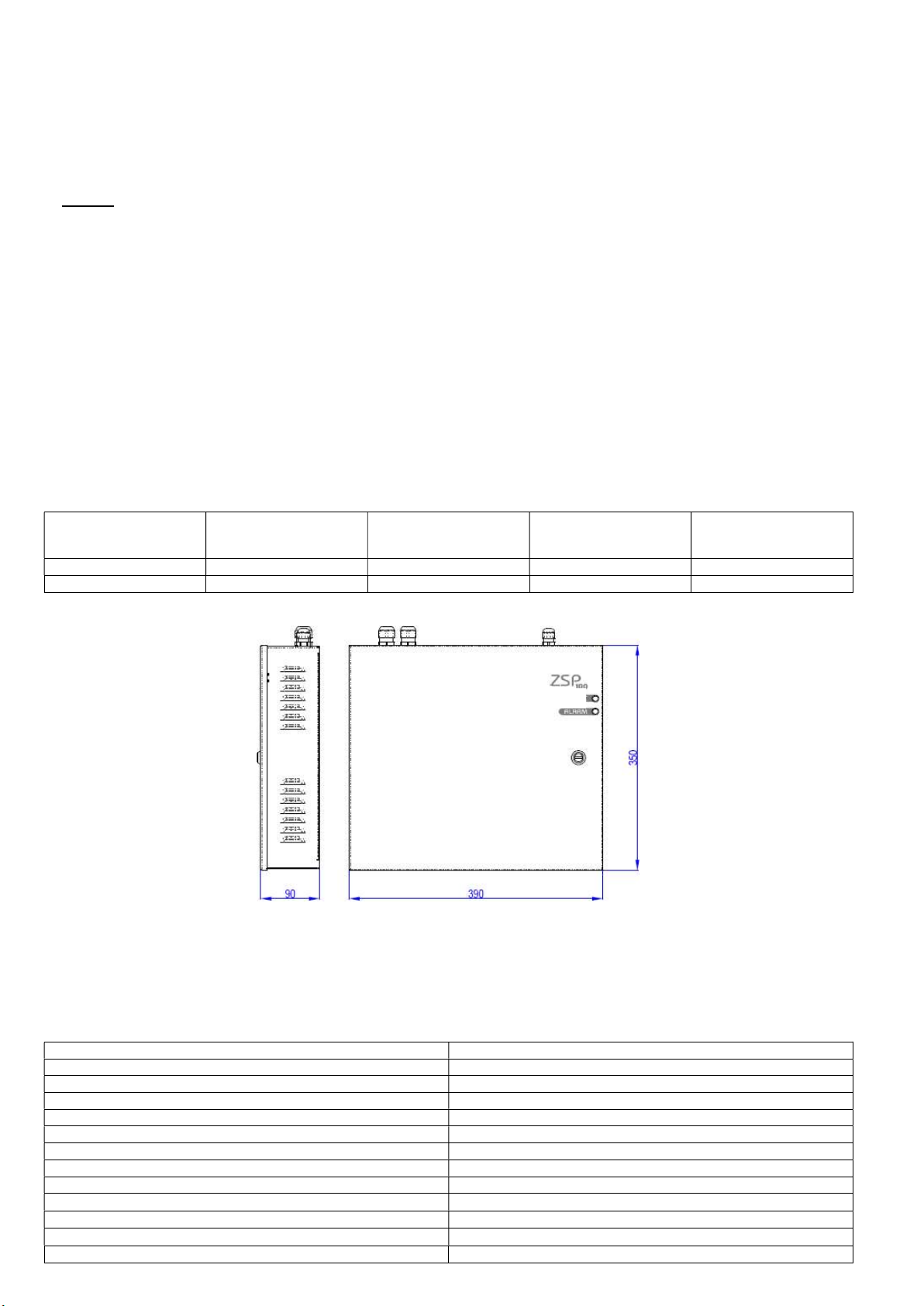

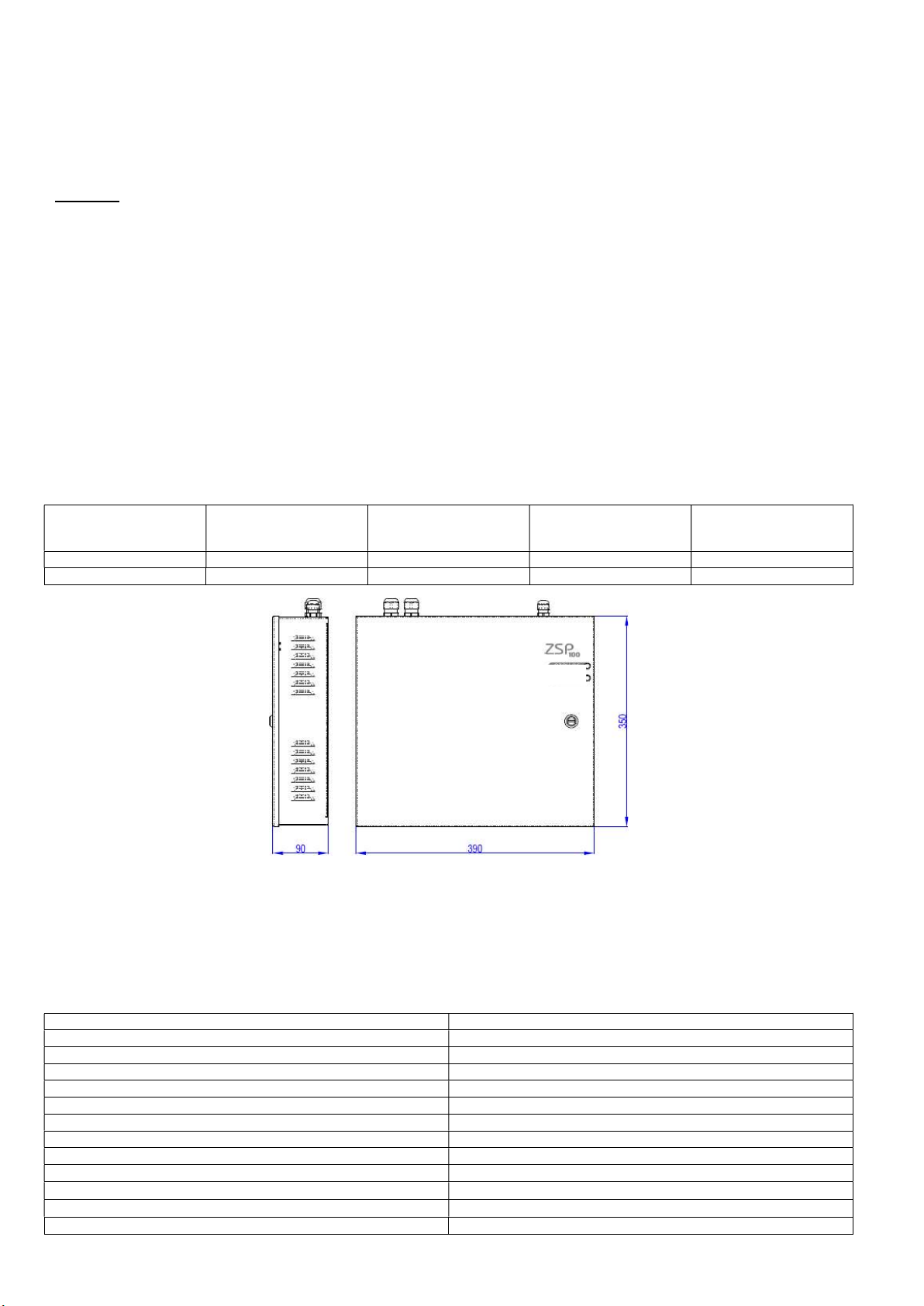

Fig.1. Front and side view of the power supply unit.
The power supply units have pre-cut holes at the top and on the left-hand side for fitting cable routing plugs; they also have a
rectangular cut-out on the back for the routing of electrical cables. Before installing the power supply units, please choose a cable
route, remove the middle of the relevant cut-outs (by breaking them) and fit the correct number of cable routing plugs at the most
suitable points, depending on the type of installation you have chosen.
ELECTRICAL SPECIFICATIONS
Main power supply 230 V +10% -15%
Rated voltage output 27.1 V
Output voltage range 20.0…28.0 V
Battery current absorption Max. 35 mA
Battery circuit maximum resistance *1 250 mΩ
Number of batteries housed 2
Number of outlets protected by fuse 2
Operating temperature -25…+55°C
Protection rating EN 60529:1991+A1:2000 IP44
Operating class EN 12101-10:2005 A
Environmental class EN 12101-10:2005 1
Environmental class VdS 2593 III
Electrical safety class EN 60950-1:2006+A1:2010 I
*1 The battery circuit resistor value guaranteed to trigger a fault indication.

MOUNTING

Install in a site which does not experience direct sunlight;

Make sure you carry out the connection procedure WITHOUT the mains voltage (230 V) and batteries connected;

Observe the polarity of the batteries;

Connect the 230 V power supply and earth connection;

Check all the connections before powering up the device.

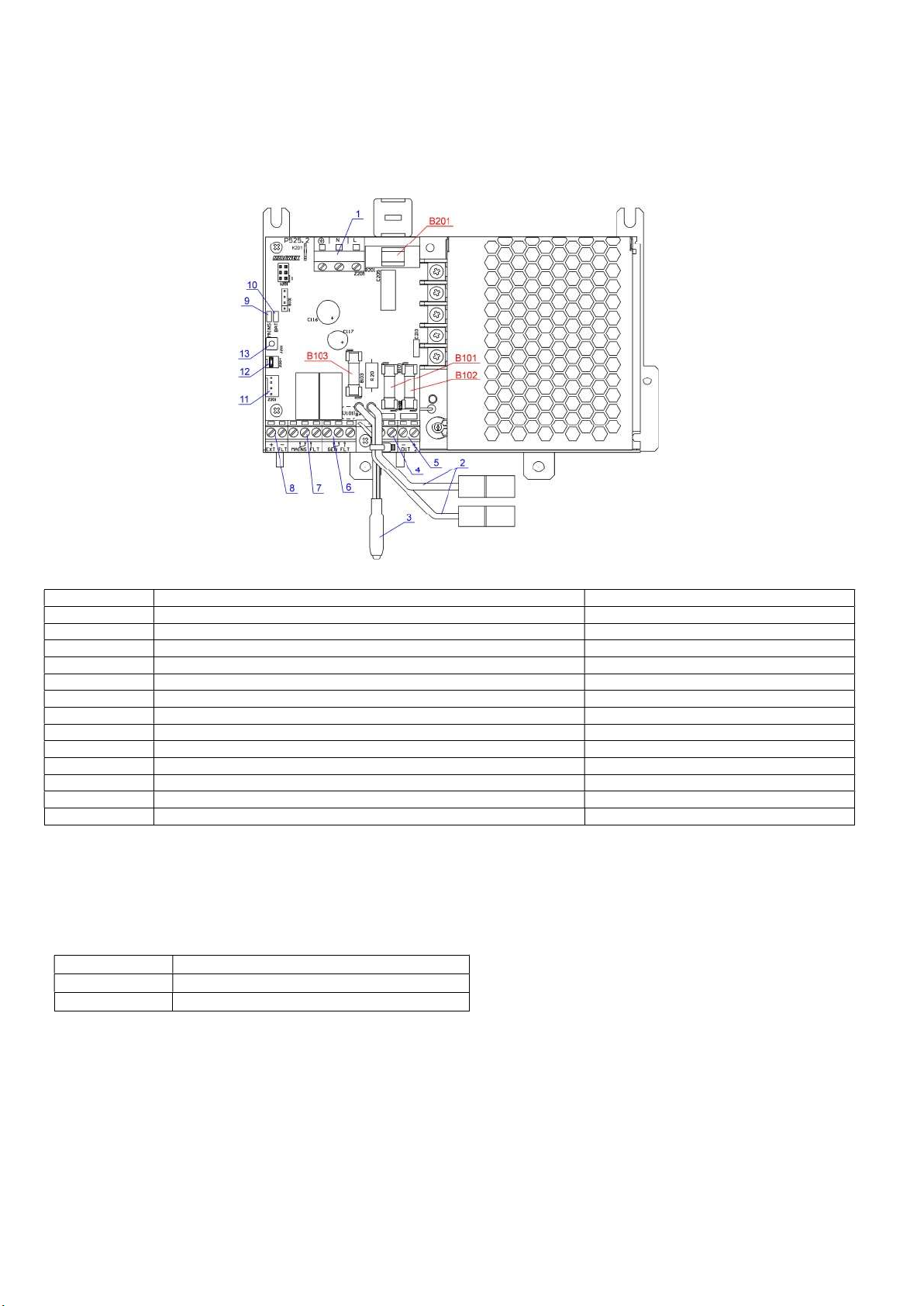

Description of the power supply unit elements
No.
Description
Label
1 Power supply 230 V 50 Hz L - N - Earth
2 Battery terminals Battery
3 Temperature sensor
4 Connector 1 Out 1
5 Connector 2 Out 2
6 General fault output Gen FLT
7 Power supply fault output Mains FLT
8 External fault input Ext FLT
9 Green LED Mains
10 Yellow LED Batteries
11 Diode indication Z201
12 Tamper connector Z204 jumper
13 External indication input J201
The fault output relays (Gen FLT and Mains FLT) have NC and NO contacts.
The external fault input must be closed to obtain the steadily lit yellow LED fault indication and the switching of the General
Fault output relay.
If you want to use the door opening tamper, connect an NC contact on connector Z204; otherwise
leave the jumper closed (default).
B201 mains circuit (delayed T) FUSE
B101, B102 output circuits (fast-blow F) FUSES
B103 battery circuit (fast-blow F) FUSE
ACTIVATION
If all the connections have been performed correctly, the status indications should be those listed in the table below, column 1.
Before using the power supply unit, please carry out a further two tests.
1. Backup power supply test (backup battery):
Cut off the main power supply; the power supply unit should switch to battery operation mode. Check the output
voltage on the battery fastons.
If the B201 mains fuse is removed, the condition can only be detected after 10 minutes.
The GEN FLT relay intervenes with a delay of 5 seconds.
2. Battery presence test:
When the power is supplied from the 230 V mains, break the battery circuit by disconnecting one of the 2 poles
connected to it. This condition will be detected the next time a test is carried out, which may take up to 10 minutes.

OPERATION 1 NORMAL Battery test Power supply
test
Front cover LED status
230 VAC Green LED On Flashing On
ALARM Yellow LED Off On On
Board LED status
MAINS Green LED On Off On
BATTERY Yellow LED Off Off Flashing *
RELAY status
MAINS FLT Power supply fault Activated In standby Activated
GEN FLT General fault Activated In standby In standby
*) If the battery is disconnected for over 30 minutes, the BAT diode will remain lit steadily.
Check whether the GEN FLT fault indication has been transmitted correctly during the tests.
Caution do not connect the negative pole of the battery (B) to the negative pole OUT1 OUT2 (-).
When mains power is being supplied, the battery voltage is over 21.6 V.
The Warning indication (brief flashes of the ALARM LED) is displayed with intermediate voltages.
In battery operating mode, when there is no primary (230 V) power supply and the value drops below 21 V, the LVDD (Low
Voltage Disconnect Device) disconnects the battery to avoid damaging it.
LED indication (power supply unit front door):
230 V Green LED
0 Off No mains, battery disconnected
1 On Mains power supply present, power supply unit / battery charger operative
0/1 Flashing Battery operation:
charger power supply faulty *1)
Alarm Yellow LED
0 Off Working ok
1 On Battery operation:
faulty power supply
-
No battery, or the voltage of the battery connected is under 10 V -
-
Battery circuit fuse resistance too high (> 250 mΩ)
-
Output fuse blown
-
Battery voltage under 22 V with mains power supply present *1)
0/1 fast flashing External alarm or internal alarm (tamper)
0/1 slow
flashing
battery recognised (U> 10 V), but the voltage is too low (U <21.6 V)
*1) The status may emerge when the mains power supply has been restored and when the battery begins recharging.
LED indication on the power supply board:
0 Off No mains power supply
1 On Mains power supply present, power supply unit / battery charger operative
0/1 fast flashing Mains power supply present, power supply unit / battery charger faulty *1)
0 Off Battery working
1 or 0/1 slow flashing Battery circuit resistance > 250 mΩ (including no battery or blown battery fuse *1)
*1) The battery circuit resistance values are checked, including battery and fuse disconnection, every 10 minutes. After the
fault has been detected three times, the BAT LED lights up steadily and the GEN FLT relay indication is activated at the same
time.
Relay indication (0 - relay de-energised, 1 - relay energised)
Mains FLT Power supply fault
0 Off No 230 V main power supply
1 On Electricity mains present, power supply unit / battery charger working
GEN FLT General fault
0 Off Alarm LED flashing *1), *2)
1 On All ok
*1) Power supply / charger fault
*2) After an electricity mains supply fault and after the power has been restored, the indication is activated with a delay of 5s.

Alimentation pour systèmes de détection des incendies
Conforme à la norme EN 54-4:1997+A1:2002+ A2:2006:2
Certificat de conformité CNBOP n° 1438/CPD/0163
Certificat d’homologation CNBOP n° 2039/2014
Certificat d’homologation VdS n° G 511007
Attention
Lire attentivement ce manuel avant d’utiliser le dispositif.
Ne pas toucher les éléments qui se trouvent à l’intérieur du dispositif.
Protéger le dispositif pour éviter la pénétration d’objets ou de liquide.
Ne pas couvrir les fentes d’aération - risque d’endommager le dispositif.
Laisser au moins 10 cm de chaque côté du dispositif pour assurer une bonne ventilation.
Il est interdit de laisser les batteries montées et branchées sur le dispositif.
Brancher le dispositif sur secteur disposant d’une mise à la terre.
Le dispositif peut compromettre le fonctionnement des dispositifs radio ou des téléviseurs.
CARACTÉRISTIQUES GÉNÉRALES
Les alimentations ZSP100 ont été conçues pour alimenter des systèmes de sécurité incendie à 24V, conformément aux
conditions dictées par les normes EN 54-4 + A1 + A2 et EN 12101-10.
L’alimentation de secours est assurée par 2 batteries au plomb (accumulateur acide) VRLA de 12V.
Ces alimentations sont conçues pour être installées en saillie.
CARACTÉRISTIQUES TECHNIQUES
ALIMENTATION COURANT MAXI DE
SORTIE
COURANT DE
CHARGE
BATTERIES DIMENSIONS
ZSP100-2.5A-18 2,5 A 1.0 A 7…20 Ah 395x356x96mm
ZSP100-5.5A-18 5,5 A 1.0 A 7…20 Ah 395x356x96mm
Fig.1. Vue avant et latérale de l’alimentation.
Les alimentations présentent des orifices prédécoupés pour le montage de serre-câbles sur le dessus et sur la gauche, et d’une
ouverture rectangulaire à l’arrière pour le passage des câbles électriques. Avant d’installer les alimentations, étudier le parcours
des câbles, ouvrir les orifices utiles (en cassant leur protection) et monter le nombre correct de serre-câbles sur les points
appropriés, en fonction du type d’installation.
CARACTÉRISTIQUES ÉLECTRIQUES
Alimentation principale 230 V +10% -15%
Tension de sortie nominale 27,1V
Plage de tension de sortie 20,0…28,0V
Absorption courant des batteries 35 mA maxi
Résistance maximale du circuit des batteries *1 250 mΩ
Nbre de batteries pouvant être installées 2
Nbre de sorties protégées par un fusible 2
Température de fonctionnement -25…+55 °C
Indice de protection EN 60529:1991+A1:2000 IP44
Classe de fonctionnement EN 12101-10:2005 A
Classe environnementale EN 12101-10:2005 1
Classe environnementale VdS 2593 III
Classe de sécurité électrique EN 60950-1:2006+A1:2010 I
*1 Valeur garantie de la résistance du circuit de la batterie pour déclencher la signalisation d’une anomalie.

MONTAGE

Installer le dispositif à l’abri du rayonnement solaire direct ;

S’assurer d’effectuer les connexions SANS tension électrique principale (230 V) ni batteries ;

Respecter la polarité des batteries ;

Brancher l’alimentation 230 V et la mise à la terre ;

Vérifier toutes les connexions avant de mettre le dispositif sous tension.
Description des composants de l’alimentation
N°
Description
Étiquette
1 Alimentation 230 V 50 Hz L - N - Terre
2 Cosses de la batterie Batterie
3 Sonde de température
4 Connecteur 1 Out 1
5 Connecteur 2 Out 2
6 Sortie panne générale Gen FLT
7 Sortie panne alimentation Mains FLT
8 Entrée panne extérieure Ext FLT
9 led verte Réseau
10 led jaune Batteries
11 Indication diodes Z201
12 Connecteur autoprotection Z204 cavalier
13 Entrée indication extérieure J201
Les relais de sortie panne (Gen FLT et Mains FLT) disposent de contacts NF et NO.
L’entrée pour une panne extérieure doit être fermée pour obtenir la signalisation de panne, led jaune allumée, et l’échange
du relais de sortie Panne Générale.
Pour utiliser l’autoprotection d’ouverture du volet, brancher un contact NF sur le connecteur Z204.
Dans le cas contraire, laisser le cavalier fermé (par défaut).
Indication des fusibles:
B201 secteur (retardé T)
B101, B102 circuits de sortie (fast-blow F)
B103 circuit de la batterie (fast-blow F)
ALLUMAGE
Si toutes les connexions sont réalisées correctement, les indications d’état doivent correspondre à celles du tableau ci-dessous,
colonne 1.
Effectuer deux tests supplémentaires avant d’utiliser l’alimentation.
1. Test d’alimentation de secours (batterie de secours):
Couper l'alimentation principale. L’alimentation doit passer en mode de fonctionnement sur batterie. Vérifier la
tension de sortie sur les fastons de la batterie.
En ôtant le fusible de réseau B201, la condition ne sera détectée qu’au bout de 10 minutes.
Le relais GEN FLT intervient avec un retard de 5 secondes.
2. Test de présence de la batterie :
Lorsque l'alimentation est celle du réseau 230 V, interrompre le circuit de la batterie en débranchant l’un de ses 2
pôles. Cette condition sera détectée au prochain test, qui peut durer 10 minutes.

FONCTIONNEMENT 1 NORMAL Test batterie Test
alimentation
État led volet avant
230 Vca led verte Allumée Clignotante Allumée
ALLARM led jaune Éteinte Allumée Allumée
État led sur la carte
RÉSEAU led verte Allumée Éteinte Allumée
BATTERIE led jaune Éteinte Éteinte Clignotante *
État RELAIS
MAINS FLT Panne alimentation Activée Au repos Activée
GEN FLT Panne générale Activée Au repos Au repos
*) Si la batterie reste débranchée plus de 30 min., la diode BAT restera allumée.
Durant les tests, vérifier si l'indication de panne GEN FLT a été transmise correctement.
Attention, ne pas relier le pôle négatif de la batterie (B) au pôle négatif OUT1 OUT2 (-).
En présence de tension, la tension de la batterie est supérieure à 21,6 V.
L’indication de Warning (led d’ALARME clignotant rapidement) s’affiche en cas de tensions intermédiaires.
En mode de fonctionnement sur batterie, en l’absence de l’alimentation principale (230 V), si la valeur descend au-dessous de
21 V, le LVDD (Low Voltage Disconnect Device) déconnecte la batterie pour éviter de l’endommager.
Indication led (volet avant alimentation) :
230 V led verte
0 Éteinte Absence de tension, batterie déconnectée
1 Allumée Présence de tension, alimentation / chargeurs de batterie en service
0/1 Clignotante Fonctionnement sur batterie :
alimentation défectueuse du chargeur * 1)
Alarme led jaune
0 Éteinte Fonctionnement ok
1 Allumée Fonctionnement sur batterie :
alimentation défectueuse
-
Aucune batterie, ou la tension de la batterie connectée est inférieure à 10 V -
-
Résistance du fusible du circuit de la batterie trop élevée (> 250 mΩ)
-
Fusible de sortie grillé
-
Tension de la batterie inférieure à 22 V en présence de tension * 1)
0/1 clignotement
rapide
Alarme extérieure ou alarme intérieure (autoprotection)
0/1 clignotement
lent
batterie détectée (U > 10 V) mais la tension est trop basse (U < 21,6 V)
* 1) Possibilité de vérifier l’état lorsque la tension retourne sur sa valeur normale et lorsque la batterie commence à se
recharger.
Indication led sur la carte d’alimentation :
0 Éteinte Absence de tension
1 Allumée Présence de tension, alimentation / chargeurs de batterie en service
0/1 clignotement rapide Présence de tension, alimentation / chargeur de batterie défectueux * 1)
0 Éteinte Batterie en service
1 ou 0/1 clignotement
lent
Résistance du circuit de la batterie > 250 mΩ (comprenant l’absence de batterie ou
fusible de batterie grillé * 1)
* 1) Le contrôle des valeurs de résistance du circuit de la batterie, avec déconnexion de la batterie et du fusible, a lieu toutes
les 10 minutes. Après avoir détecté l’anomalie trois fois, la led BAT reste allumée et l’indication relais de panne générale se
déclenche simultanément.
Indication Relais (0 - relais désexcité, 1 - relais excité)
Mains FLT Panne alimentation
0 Éteinte Absence d’alimentation principale 230 V
1 Allumée Présence de tension, alimentation / chargeurs de batterie en service
GEN FLT Panne générale
0 Éteinte Led d’Alarme clignotante * 1), * 2)
1 Allumée Tout ok
* 1) Panne alimentation / chargeur
* 2) Après une panne de secteur et la remise sous tension, l'indication se déclenche avec un retard de 5 secondes.
