Conceptronic CNB120 User manual

NEDERLANDS
1
Conceptronic CNB120
Gebruiksaanwijzing
Gefeliciteerd met uw nieuwe
Conceptronic 120 Watt universele notebooklader.
In deze gebruiksaanwijzing vindt u stap-voor-stap instructies voor installatie en gebruik van de
Conceptronic 120 Watt universele notebooklader.
Als u meer informatie of ondersteuning voor uw product nodig heeft, kunt u het beste naar onze Service &
Support website op www.conceptronic.net gaan en een van de volgende mogelijkheden kiezen:
FAQ : Database met veel gestelde vragen
Downloads : Gebruiksaanwijzingen, stuurprogramma's, firmware en overige downloads
Contact : Contact opnemen met Conceptronic Support
Voor algemene informatie over Conceptronic producten gaat u naar de Conceptronic website op
www.conceptronic.net.
1. Inhoud verpakking
U vindt de volgende items in de verpakking van de Conceptronic 120 Watt universele notebooklader:
Conceptronic 120 Watt universele notebooklader (CNB120)
Netsnoer
10 verschillende notebookconnectors (zie Appendix B aan het einde van deze gebruiksaanwijzing)
Deze meertalige gebruiksaanwijzing
Garantiekaart en boekje CE-verklaring
2. Product eigenschappen
Netlader voor uw notebook.
Instelbare uitgangsspanning.
Universeel, geschikt voor alle notebooks tot 120 Watt.
Ingebouwde beveiliging tegen overbelasting, kortsluiting en oververhitting.

NEDERLANDS
2

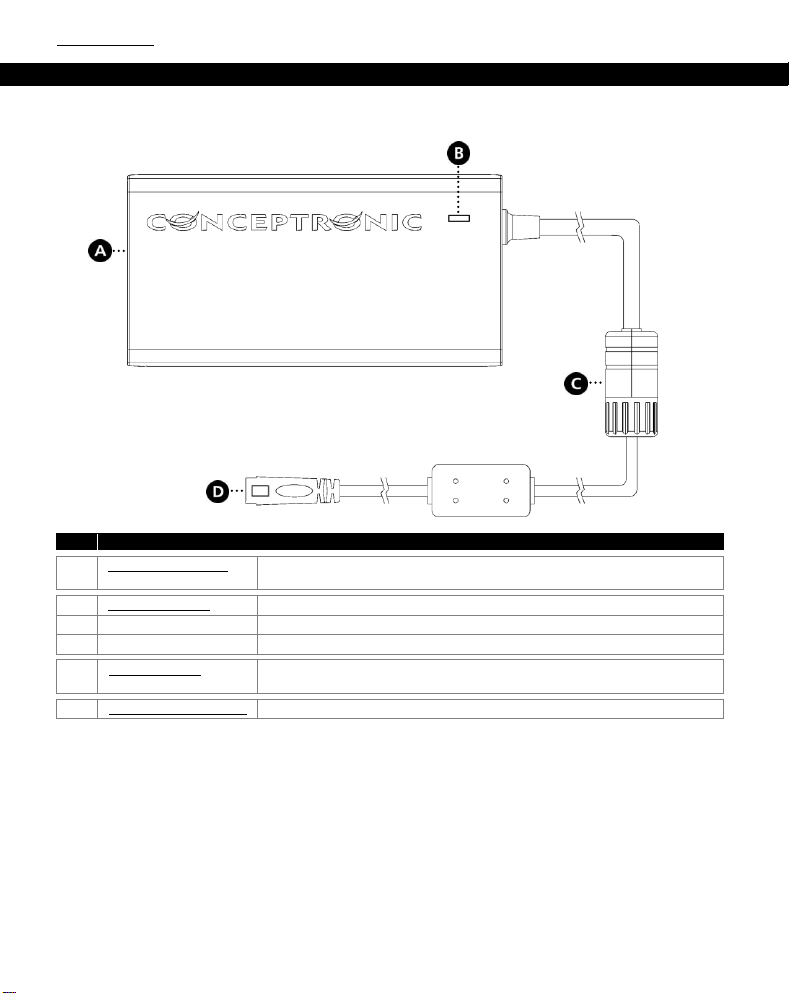

3. Plaats van de onderdelen
In de onderstaande afbeelding worden de verschillende onderdelen van de notebooklader aangegeven:
Nr.
Beschrijving
A.
AC lichtnetingang:
Lichtnetaansluiting om het netsnoer op de notebooklader aan te
sluiten.
B.
Aan/uit lampje:
Geeft de status van de notebooklader aan.
Uit
De notebooklader krijgt geen stroom.
Aan
De notebooklader staat aan en is klaar voor gebruik.
C.
Voltagekeuze:
Met deze selectieknop kiest u de gewenste uitgangsspanning van uw
notebooklader.
D.
Notebookaansluiting:
Aansluiting voor de meegeleverde notebookaansluitingen.

NEDERLANDS
3
4. Uw notebooklader gebruiken

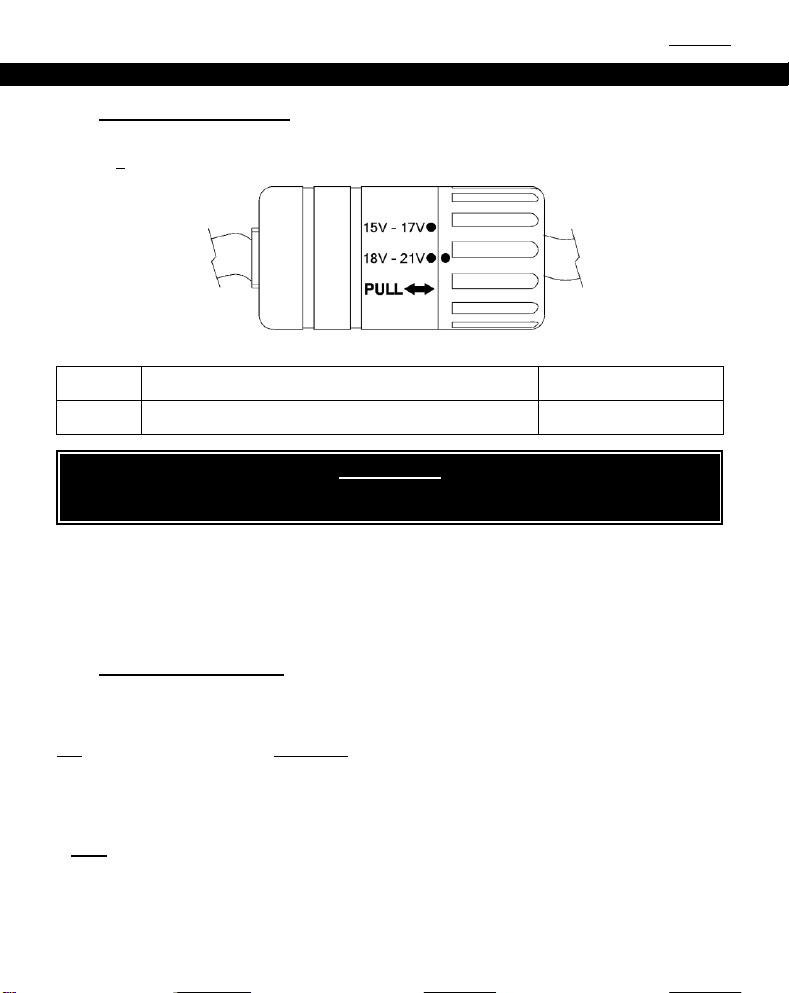

4.1 Het gewenste voltage instellen
Voordat u de notebooklader gebruikt, moet u het gewenste voltage instellen met de spanningselector [C]
van de notebooklader. Hieronder vindt u een afbeelding van de spanningselector:
U kunt de volgende voltages instellen:
15V –17V
Geschikt voor alle notebooks met de volgende ingangsvoltages:
15V - 15,5V - 16V –
16,5V –17V
18V –21V
Geschikt voor alle notebooks met de volgende ingangsvoltages:
18V - 18,5V - 19V –
19,5V - 20V - 20,5V - 21V
Voltage voor uw notebook instellen:
Trek de spanningselector uit.
Draai de spanningselector naar het juiste voltage.
Druk de spanningselector weer in.
4.2 Uw notebookaansluiting selecteren
Nadat u het voltage voor uw notebook heeft ingesteld, moet u de juiste notebookaansluiting kiezen. De
notebooklader wordt geleverd met 10 verschillende aansluitingen.
Tip: U vindt een overzicht van de notebookaansluitingen in Appendix B aan het einde van deze
gebruiksaanwijzing, samen met een overzicht van notebookmerken. Een volledig overzicht van
compatibele notebooks vindt u op de Conceptronic website.
Kies een van de 10 bij uw notebooklader meegeleverde notebookaansluitingen.
Zet de notebookaansluiting op de kabel van de notebooklader.
NB: De notebookaansluiting kan maar op één manier op de kabel van de lader worden gezet!
! WAARSCHUWING !
Zorg dat u het juiste voltage voor uw notebook instelt!
Als u een verkeerd voltage instelt, kan uw notebook defect raken!

NEDERLANDS
4
4.3 Uw notebook van stroom voorzien
Nadat u het juiste voltage heeft ingesteld en de juiste notebookaansluiting heeft geplaatst, kunt u gebruik
maken van de notebooklader om uw notebook op te laden.
Sluit de kabel van de notebooklader via de geplaatste notebookaansluiting aan op de DC
gelijkstroomingang van uw notebook.
Sluit het netsnoer aan op de AC-ingang van de netlader en op een stopcontact.
Het aan/uit-lampje van de notebooklader gaat aan om aan te geven dat de notebooklader in gebruik is.
Uw notebook krijgt nu stroom van de notebooklader en de batterij van uw notebook wordt opgeladen.
Veel plezier met uw
Conceptronic 120 Watt universele notebooklader!

ENGLISH
5
Conceptronic CNB120
User Manual
Congratulations on the purchase of your
Conceptronic 120 Watt Universal Notebook Adapter.
This User Manual gives you a step-by-step explanation how to install and use the Conceptronic 120 Watt
Universal Notebook Adapter.
When you need more information or support for your product, we advise you to visit our Service &
Support website at www.conceptronic.net/support and select one of the following options:
FAQ : Frequently Asked Questions database
Downloads : Manuals, Drivers, Firmware and more downloads
Contact : Contact Conceptronic Support
For general information about Conceptronic products visit the Conceptronic website at
www.conceptronic.net.
1. Package contents
The following items are present in the package of the Conceptronic 120 Watt Universal Notebook Adapter:
Conceptronic 120 Watt Universal Notebook Adapter (CNB120)
Power cable
10 different notebook charging tips (see Appendix B at the end of this manual)
This Multilanguage user manual
Warranty card & CE declaration booklet
2. Product features
Charge your notebook.
Switchable output voltage.
Universal, can be used for all notebooks up to 120W.
Built-in protection against overload, short circuiting and overheating.

ENGLISH
6
3. Device explanation
The device explanation picture below describes all elements of the notebook adapter:
Nr
Description
A.
AC input:
AC input connection to connect the power cable to the notebook
adapter.
B.
Power LED:
Show the power state of the notebook adapter.
Off
The notebook adapter is not powered.
On
The notebook adapter is powered and ready to use.
C.
Voltage selector:
Selector to set the output voltage for your notebook adapter.
D.
Tip connector:
Connector for one of the notebook tips included with the notebook
adapter.

ENGLISH
7
4.Using your notebook adapter

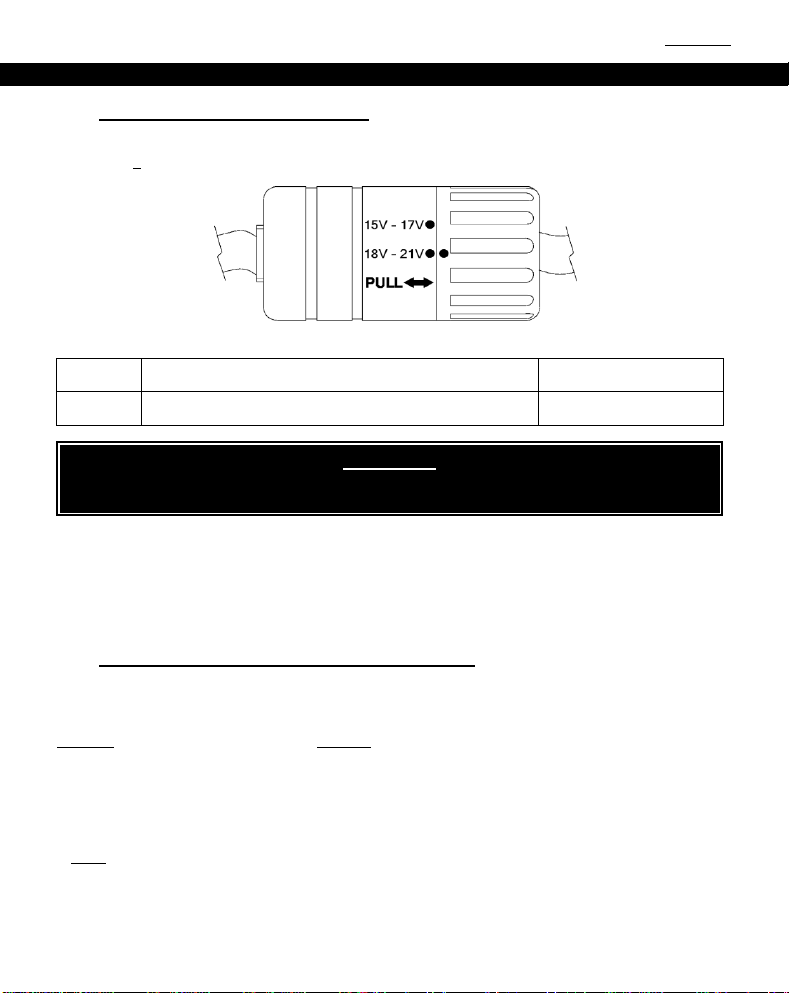

4.1 Select your voltage range
Before you can use your notebook adapter, you need to select the correct voltage range with the voltage
selector [C] of the notebook adapter. Below you see a close-up of the voltage selector:
You can select the following voltage ranges:
15V –17V
Suitable for all notebooks with the following input voltages:
15V - 15.5V - 16V –
16.5V - 17V
18V –21V
Suitable for all notebooks with the following input voltages:
18V - 18.5V - 19V –
19.5V - 20V - 20.5V - 21V
Select the voltage range for your notebook:
Pull the voltage selector.
Rotate the voltage selector to the correct voltage range.
Push the voltage selector back to the original position.
4.2 Select your notebook tip
After setting up the voltage range for your notebook, the following step is to select the correct notebook
tip for your notebook. There are 10 tips included with the notebook adapter.
Tip: The tip list can be found in Appendix B at the end of this manual, together with a notebook brand
list. A complete list of compatible notebook types can be found on the Conceptronic website.
Select one of the 10 tips included with your notebook adapter.
Connect the tip to the tip connector of the notebook adapter.
Note: The tip can only be connected in 1 way to the tip connector!
! WARNING !
Make sure you set the correct voltage range for your notebook!
If you select the wrong voltage range, you can damage your notebook!

ENGLISH
8
4.3 Power your notebook
When you have set the correct voltage range and connected the correct tip, you can start using the
notebook adapter to charge your notebook.
Connect the notebook adapter cable with the connected tip to the DC input of your notebook.
Connect the power cable to the AC input of the notebook adapter and to a free wall outlet.
The power LED on the notebook adapter will turn on, indicating that the notebook adapter is in use.
Your notebook is now powered by the notebook adapter and your notebook battery is being charged.
Enjoy the use of your
Conceptronic 120 Watt Universal Notebook Adapter!

ESPAÑOL
9
CNB120 de Conceptronic
Manual de usuario
Felicidades por la compra de su
adaptador universal de 120W para portátiles de Conceptronic.
Este manual de usuario le ofrece una descripción paso a paso acerca de cómo instalar y utilizar el
adaptador universal de 120W para portátiles de Conceptronic.
Si necesita más información o soporte técnico acerca de su producto, le recomendamos que visite nuestra
página web de Servicio y Soporte www.conceptronic.net/support y seleccione una de las siguientes
opciones:
FAQ : Base de datos con las preguntas más frecuentes (FAQ)
Descargas : Manuales, drivers, firmware y otras descargas
Contacto : Contactar con el servicio técnico de Conceptronic
Para información general sobre los productos de Conceptronic, visite la página web de Conceptronic
www.conceptronic.net.
1. Contenido del paquete
El paquete del adaptador universal de 120W para portátiles de Conceptronic contiene los elementos
siguientes:
Adaptador universal de 120W para portátiles de Conceptronic (CNB120).
Cable de alimentación
10 clavijas eléctricas diferentes para carga de portátil (vea el Anexo B al final de este manual).
Este manual del usuario en varios idiomas.
Tarjeta de garantía y folleto de declaración de conformidad de la CE.
2. Características del producto
Cargue su portátil.
Voltaje de salida seleccionable.
Universal, puede utilizarse para todos los portátiles de hasta 120W.
Incorpora protección contra sobrecarga, cortocircuito y sobrecalentamiento.

ESPAÑOL
10
3. Descripción del adaptador
La imagen siguiente describe todos los elementos del adaptador para portátiles:
Nº
Descripción
A.
Entrada de AC:
Conexión de entrada de corriente alterna (AC) para conectar el
cable de alimentación al adaptador.
B.
LED alimentación:
Muestra el estado de la alimentación del adaptador.
OFF
El adaptador no está enchufado a la corriente.
ON
El adaptador está enchufado y listo para ser utilizado.
C.
Selector de voltaje:
Selector para seleccionar el voltaje de salida del adaptador.
D.
Conector para clavija:
Conector para una de las clavijas incluidas con el adaptador.

ESPAÑOL
11
4. Utilización del adaptador para portátiles

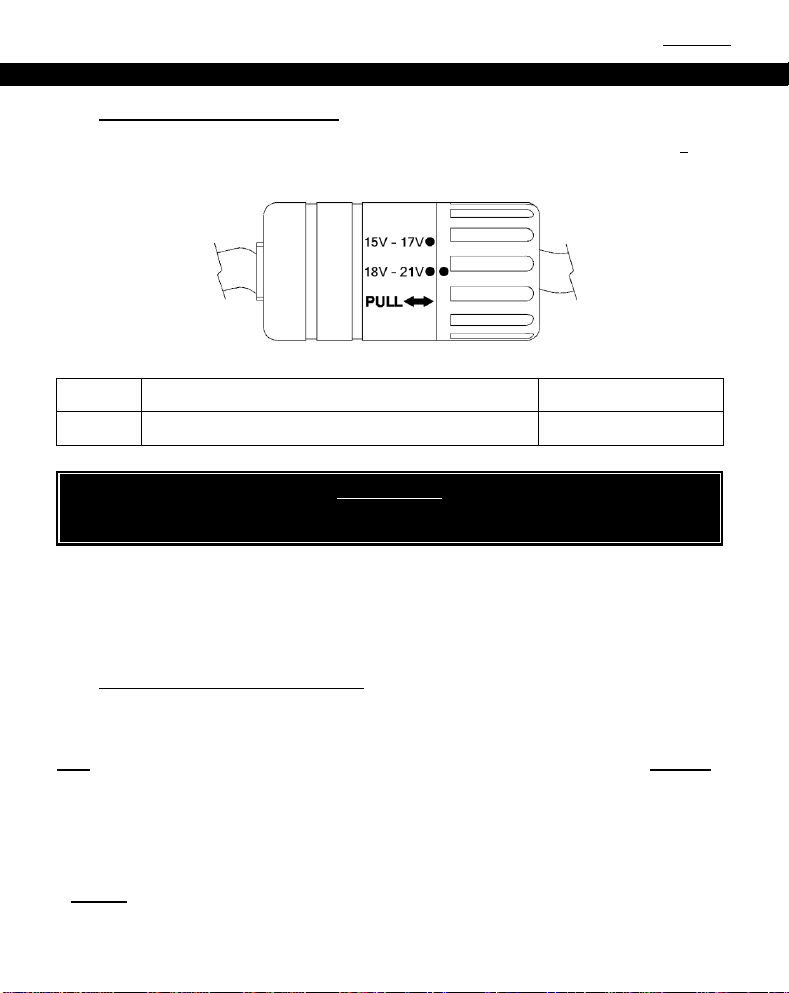

4.1 Seleccionar un intervalo de voltajes
Antes de poder utilizar el adaptador para portátiles, debe seleccionar el intervalo de voltajes correcto con
el selector [C] del adaptador. La siguiente es una imagen ampliada del selector de voltajes:
Puede seleccionar uno de los siguientes intervalos de voltaje:
15V –17V
Para los portátiles con los siguientes voltajes de entrada:
15V - 15,5V - 16V -
16,5V - 17V
18V –21V
Para los portátiles con los siguientes voltajes de entrada:
18V - 18,5V - 19V -
19,5V - 20V - 20,5V - 21V
Seleccione el intervalo de voltajes correcto para su portátil:
Tire del selector de voltajes.
Hágalo girar hasta seleccionar el intervalo de voltajes correcto.
Empuje el selector de voltajes a su posición original.
4.2 Seleccione la clavija correspondiente a su portátil
Una vez seleccionado el intervalo de voltajes adecuado, el siguiente paso es seleccionar la clavija
eléctrica correspondiente a su portátil. Con el adaptador para portátiles se incluyen 10 clavijas.
Consejo: Al final de este manual, en el Anexo B, encontrará la lista de clavijas junto con una lista de
marcas de portátiles. La lista completa de tipos de portátiles compatibles la puede encontrar
en el sitio web de Conceptronic.
Seleccione una de las 10 clavijas incluidas con el adaptador para portátiles.
Conecte la clavija al conector para las clavijas del adaptador.
Nota: ¡La clavija sólo puede conectarse de una manera en el conector para clavijas!
! Atención!
¡Asegúrese de haber seleccionado el intervalo de voltajes correcto para su portátil!
Si selecciona el intervalo de voltajes incorrecto, su portátil podría sufrir daños.

ESPAÑOL
12
4.3 Enchufar el portátil a la corriente
Una vez ha seleccionado el intervalo de voltajes correcto y ha conectado la clavija correcta, ya puede
utilizar el adaptador para cargar su portátil.
Conecte el cable del adaptador, con la clavija conectada, a la entrada de corriente continua (DC) de su
portátil.
Conecte el cable de alimentación a la entrada de corriente alterna (AC) del adaptador y a una toma de
corriente de la pared.
El LED de alimentación del adaptador se encenderá, indicando que el adaptador está en uso.
Su portátil se encontrará ahora conectado a la corriente mediante el adaptador y la batería del portátil
cargándose.
¡Disfrute del uso de su
adaptador universal de 120W para portátiles de
Conceptronic!

DEUTSCH
13
Conceptronic CNB120
Benutzerhandbuch
Wir gratulieren Ihnen zum Kauf Ihres
Conceptronic 120 Watt-Universal-Notebook-Adapters.
In dieser Bedienungsanleitung wird Ihnen Schritt für Schritt gezeigt, wie der Conceptronic 120 Watt-
Universal-Notebook-Adapter installiert und verwendet wird.
Wenn Sie weitere Informationen oder Support für Ihr Produkt benötigen, besuchen Sie unsere Service &
Support-Webseite www.conceptronic.net/support und wählen Sie eine der folgenden Optionen:
FAQ : Datenbank mit den häufig gestellten Fragen
Downloads : Handbücher, Treiber, Firmware und weitere Downloads
Kontakt : Kontakt für den Conceptronic-Support
Allgemeine Informationen über Conceptronic-Produkte finden Sie auf der Conceptronic-Webseite unter
www.conceptronic.net.
1. Packungsinhalt
In der Verpackung des Conceptronic 120 Watt-Universal-Notebook-Adapters ist Folgendes enthalten:
Conceptronic 120 Watt-Universal-Notebook-Adapter (CNB120)
Stromkabel
10 verschiedene Notebook-Ladeaufsätze (siehe Anhang B am Ende dieses Handbuchs)
Dieses mehrsprachige Benutzerhandbuch
Garantiekarte und Broschüre mit CE-Erklärung
2. Produkteigenschaften
Für das Aufladen von Notebooks.
Umschaltbare Ausgangsspannung.
Universalladegerät, kann für alle Notebooks bis zu 120 Watt verwendet werden.
Integrierter Überlast-, Kurzschluss- und Überhitzungsschutz.

DEUTSCH
14
3. Bedienungselemente
In der Tabelle unter der folgenden Abbildung der Bedienungselemente sind alle Elemente des Notebook-
Adapters beschrieben:
Nr.
Beschreibung
A.
AC-Eingang:
AC-Eingang für den Anschluss des Stromkabels an den Notebook-
Adapter.
B.
Power LED:
Für die Anzeige des Power-Status des Notebook-Adapters.
Aus
Der Notebook-Adapter wird nicht mit Strom versorgt.
Ein
Der Notebook-Adapter wird mit Strom versorgt und ist
betriebsbereit.
C.
Spannungswahlschalter:
Wahlschalter für das Einstellen der Ausgangsspannung für den
Notebook-Adapter.
D.
Aufsatzanschluss:
Anschluss für einen der Notebook-Aufsätze, die im Lieferumfang
des Notebook-Adapters enthalten sind.

DEUTSCH
15
4. Verwenden des Notebook-Adapters
4.1 Auswahl des Spannungsbereichs
Bevor Sie den Notebook-Adapter verwenden können, müssen Sie über den Spannungswahlschalter [C] des
Notebook-Adapters den korrekten Spannungsbereich einstellen. Folgende Abbildung zeigt eine
Nahaufnahme des Spannungswahlschalters:
Sie können die folgenden Spannungsbereiche auswählen:
15V –17V
Geeignet für alle Notebooks mit den folgenden
Eingangsspannungen:
15V –15,5V - 16V –
16,5V - 17V
18V –21V
Geeignet für alle Notebooks mit den folgenden
Eingangsspannungen:
18V –18,5V - 19V –
19,5V - 20V –20,5V - 21V
Wählen Sie den Spannungsbereich für Ihr Notebook aus:
Entriegeln Sie den Spannungswahlschalter durch Auseinanderziehen.
Drehen Sie den Spannungswahlschalter auf den korrekten Spannungsbereich.
Verriegeln Sie den Spannungswahlschalter wieder durch Zusammenschieben.
4.2 Auswählen des Notebook-Aufsatzes
Nachdem Sie den Spannungsbereich für Ihr Notebook eingestellt haben, müssen Sie aus den 10 im
Lieferumfang des Notebook-Adapters enthaltenen Aufsätzen den richtigen für Ihr Notebook auswählen.
Tipp: Eine Aufstellung der Aufsätze und eine Aufstellung der Notebook-Marken finden sich im Anhang B
am Ende dieses Handbuchs. Eine vollständige Liste aller kompatiblen Notebook-Typen finden Sie auf
der Webseite von Conceptronic.
Wählen Sie aus den 10 im Lieferumfang des Notebook-Adapters enthaltenen Aufsätzen den richtigen für
Ihr Notebook aus.
Schließen Sie den Aufsatz am Aufsatzanschluss des Notebook-Adapters an.
Hinweis: Es gibt nur eine Möglichkeit, den Aufsatz an den Aufsatzanschluss anzuschließen!
! ACHTUNG !
Achten Sie unbedingt darauf, den richtigen Spannungsbereich für Ihr Notebook einzustellen !
Wenn Sie den falschen Spannungsbereich einstellen, kann Ihr Notebook beschädigt werden!

DEUTSCH
16
4.3 Aufladen von Notebooks
Nachdem Sie den korrekten Spannungsbereich eingestellt und den richtigen Aufsatz angeschlossen haben,
können Sie den Notebook-Adapter für das Aufladen Ihres Notebooks verwenden.
Schließen Sie das Kabel des Notebook-Adapters mit dem angeschlossenen Aufsatz am DC-Eingang Ihres
Notebooks an.
Schließen Sie das Stromkabel am AC-Eingang des Notebook-Adapters und an einer Steckdose an.
Daraufhin schaltet die Power-LED des Notebook-Adapters ein, um anzuzeigen, dass der Notebook-Adapter
in Betrieb ist.
Jetzt wird Ihr Notebook über den Notebook-Adapter mit Strom versorgt und der Akku des Notebooks wird
aufgeladen.
Viel Spaß mit Ihrem
Conceptronic 120 Watt-Universal-Notebook-Adapter!

FRANÇAIS
17
CNB120 de Conceptronic
Manuel d’Utilisateur
Nous vous félicitons d'avoir achetévotre
Adaptateur pour Ordinateurs Portables Universel 120 Watt de
Conceptronic.
Vous trouverez dans ce Manuel d'Utilisateur une explication détaillée de l'installation de l'Adaptateur pour
Ordinateurs Portables Universel 120 Watt de Conceptronic.
Pour plus d'informations ou pour obtenir de l'aide concernant votre produit, nous vous conseillons de
visiter notre site web de Service & Support sur www.conceptronic.net/support et de sélectionner l'une
des options suivantes :
Foire aux Questions : Base de Données de Questions les plus Fréquemment Posées
Téléchargements : Manuels, Drivers, Microprogramme et plus de téléchargements
Contact : Pour contacter le Service support de Conceptronic
Pour plus d'informations générales concernant les produits Conceptronic, visitez le site web de
Conceptronic sur www.conceptronic.net.
1. Contenu du Coffret
Les éléments suivants sont fournis dans le paquet avec l'Adaptateur pour Ordinateurs Portables Universel
120 Watt de Conceptronic :
Adaptateur pour Ordinateurs Portables Universel 120 Watt de Conceptronic (CNB120)
Câble d'alimentation
10 embouts de chargement pour ordinateurs portables différents (voyez l'Annexe B àla fin de ce
manuel)
Ce Manuel d'utilisateur en plusieurs langues
Carte de garantie et brochure de déclaration CE
2. Caractéristiques du produit
Chargez votre ordinateur portable.
Tension de sortie réglable.
Universel, il peut être utilisésur tous les ordinateurs portables, jusqu'à120 W.
Protection intégrée contre la surcharge, les courts-circuits et la surchauffe.

FRANÇAIS
18
3. Explication du dispositif
L'illustration du dispositif ci-après décrit tous les éléments de l'adaptateur pour ordinateurs portables :
Nº
Description
A.
Entrée CA :
Connexion d'entrée CA pour brancher le câble d'alimentation
sur l'adaptateur pour ordinateurs portables.
B.
Voyant LED d’Alimentation :
Indique si l'adaptateur pour ordinateurs portables est allumé
ou pas.
Éteint
L'adaptateur pour ordinateurs portables n'est pas allumé.
Allumé
L'adaptateur pour ordinateurs portables est alluméet prêt à
être utilisé.
C.
Sélecteur de tension :
Sélecteur permettant de régler la tension de sortie pour
votre adaptateur pour ordinateurs portables.
D.
Connecteur d'embout :
Connecteur pour l'un des embouts pour ordinateurs portables
fournis avec l'adaptateur pour ordinateurs portables.

FRANÇAIS
19
4. Utilisation de votre adaptateur pour ordinateurs portables
4.1 Sélectionnez votre plage de tension
Avant de pouvoir utiliser votre adaptateur pour ordinateurs portables, vous devez sélectionner la bonne
plage de tension àl'aide du sélecteur de tension [C] de l'adaptateur pour ordinateurs portables. Voyez ci-
après une vue détaillée du sélecteur de tension :
Vous pouvez choisir parmi les tensions d'alimentation suivantes :
15V –17V
Convient àtous les ordinateurs portables avec les
tensions d'entrée suivantes :
15V - 15,5V - 16V –
16,5V –17V
18V –21V
Convient àtous les ordinateurs portables avec les
tensions d'entrée suivantes :
18V - 18,5V - 19V –
19,5V - 20V - 20,5V - 21V
Comment sélectionner la plage de tension pour votre ordinateur portable :
Tirez sur le sélecteur de tension.
Faites tourner le sélecteur de tension sur la bonne plage de tension.
Enfoncez ànouveau le sélecteur de tension dans sa position d'origine.
4.2 Sélection de l'embout pour votre ordinateur portable
Après avoir régléla plage de tensions pour votre ordinateur portable, procédez comme suit pour
sélectionner le bon embout pour ordinateur portable pour votre ordinateur. 10 embouts sont fournis avec
l'adaptateur pour ordinateurs portables.
Astuce: Vous trouverez la liste des astuces en Annexe B àla fin de ce manuel, ainsi qu'une liste de
marques d'ordinateurs portables. Vous pouvez vous procurer la liste complète de tous les types
d'ordinateurs portables compatibles sur le site Web de Conceptronic.
Sélectionnez l'un des embouts pour ordinateurs portables fournis avec l'adaptateur pour ordinateurs
portables.
Branchez l'embout sur le connecteur d'embout de l'adaptateur pour ordinateurs portables.
Remarque: L'embout ne peut être branchéque d'une seule manière sur le connecteur d'embout !
! ATTENTION !
Vérifiez que vous avez bien régléla plage de tension correcte pour votre ordinateur portable !
Si vous sélectionnez la mauvaise plage de tension vous pourriez endommager votre ordinateur
portable !

FRANÇAIS
20
4.3 Mettez votre ordinateur en marche
Lorsque vous avez régléla bonne plage de tensions et branchéle bon embout, vous pouvez commencer à
utiliser l'adaptateur pour ordinateurs portables pour charger votre ordinateur portable.
Connectez le câble de l'adaptateur pour ordinateurs portables avec l'embout connectésur l'entrée CC
de votre ordinateur portable.
Branchez le câble d'alimentation sur l'entrée CC de l'adaptateur pour ordinateurs portables et sur une
prise murale libre.
Le voyant LED d'alimentation de l'adaptateur pour ordinateurs portables s'allume pour indiquer que
l'adaptateur pour ordinateurs portables fonctionne.
Votre ordinateur portable est àprésent alimentépar l'adaptateur pour ordinateurs portables et la batterie
de votre ordinateur portable est en cours de chargement.
Bon travail avec votre
Adaptateur pour Ordinateurs Portables Universel 120
Watt de Conceptronic !
