Conceptronic ZEUS 05E User manual

Multi Language Quick Guide
Office UPS
ZEUS 05E

English Conceptronic UPS
1. Package contents
The following items are present in the package of the Conceptronic UPS:
•UPS
•Multi language quick installation guide
2. Specifications
Capacity: 650VA 360W

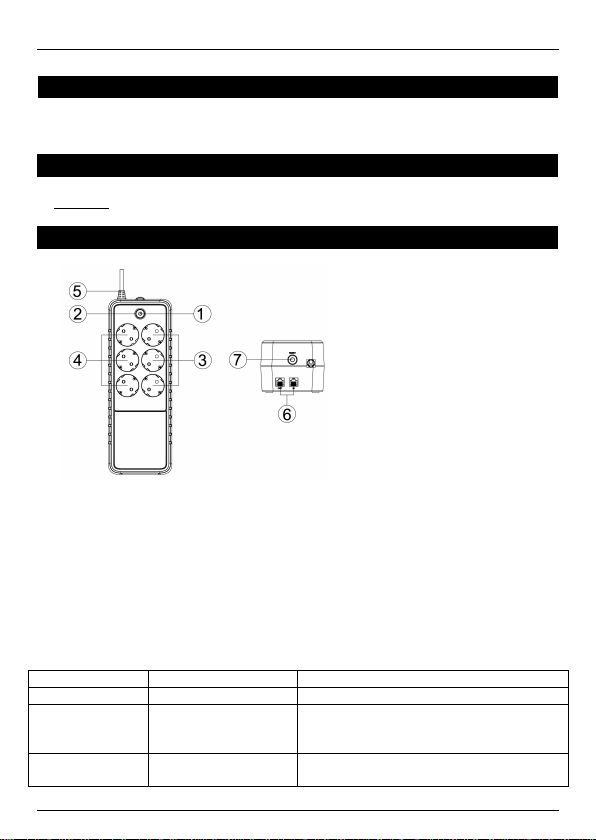

3.Product overview
1. Power On/Off Switch
2. LED Indicators
3. Battery Backup & Surge
Protected Outlets
Provide battery backup and surge
protection. They ensure power is
provided to connected equipment
over a period of time during a
power failure.
4. Surge Protected Outlets
Provide surge protection for
bypass output.
5. Input power cord
6. Modem/LAN Internet Protection (RJ45&RJ11)
Communication protection ports will protect any standard modem, fax, telephone line,
or network cable.
7. Input Circuit Breaker
The Circuit Breaker provides optimal overload protection.
Definitions for illuminated led indicators
LED
Alarm
Condition
On
Off
off
Flash
Beep 1 time In every
30 sec
Utility Failure - The UPS is providing
battery power to outlets.
Flash
Beep 1 time In every
2 sec
Utility Failure - The UPS is providing
battery power. The rapid beeps indicate
the battery will run out of power shortly.
On/Flash
Beep 1 time In every
0.5 sec
Overload - Occurs when connected
equipment exceeds the rating of the unit.
Turn the UPS off and unplug at least one
piece of equipment from the UPS.

English
4.Installation & usage
How to determine the power requirements of your equipment
1. Make sure that the total Volt-Amp (VA) requirements of your computer, monitor, and
peripheral equipment does not exceed rated capacity.
2. Ensure that the equipment plugged into the battery power-supplied/surge outlets
does not exceed the UPS unit's rated capacity. If the rated unit capacities are
exceeded, an overload condition may occur and cause the UPS unit to shut down or
the circuit breaker to trip.
Hardware installation guide
1. Your new UPS may be used immediately upon receipt. However, recharging the
battery for at least 8 hours is recommended to ensure that the battery's maximum
charge capacity is achieved. Charge loss may occur during shipping and storage. To
recharge the battery, simply leave the unit plugged into an AC outlet. The unit will
charge in both the on and off position.
2. With the UPS unit off and unplugged, connect the computer, monitor, and any
externally powered data storage device (Zip drive, Jazz drive, Tape drive), etc. into the
battery power supplied outlets. DO NOT plug a laser printer, copier, space heater,
vacuum, paper shredder or other large electrical device into the battery power supplied
outlets. The power demands of these devices will overload and possibly damage the
unit.
3. Plug the UPS into a 2 pole, 3 wire grounded receptacle (wall outlet). Make sure the
wall branch outlet is protected by a fuse or circuit breaker and does not service
equipment with large electrical demands (e.g. air conditioner, refrigerator, copier, etc.
Avoid using extension cords.
4. Press the power switch to turn the unit on. The power on indicator light will illuminate
and the unit will "beep".
5. If an overload is detected, an audible alarm will sound and the unit will emit one long
beep. To correct this, turn the UPS off and unplug at least one piece of equipment from
the battery power supplied outlets. Wait 10 seconds. Make sure the circuit breaker /
fuse is normal and then turns the UPS on.
6. Your UPS is equipped with an auto-charge feature. When the UPS is plugged into
an AC outlet, the battery will automatically recharge.
7. To maintain optimal battery charge, leave the UPS plugged into an AC outlet at all
times.

English
8. To store your UPS for an extended period, cover it and store with the battery fully
charged. Recharge the battery every three months to ensure battery life.

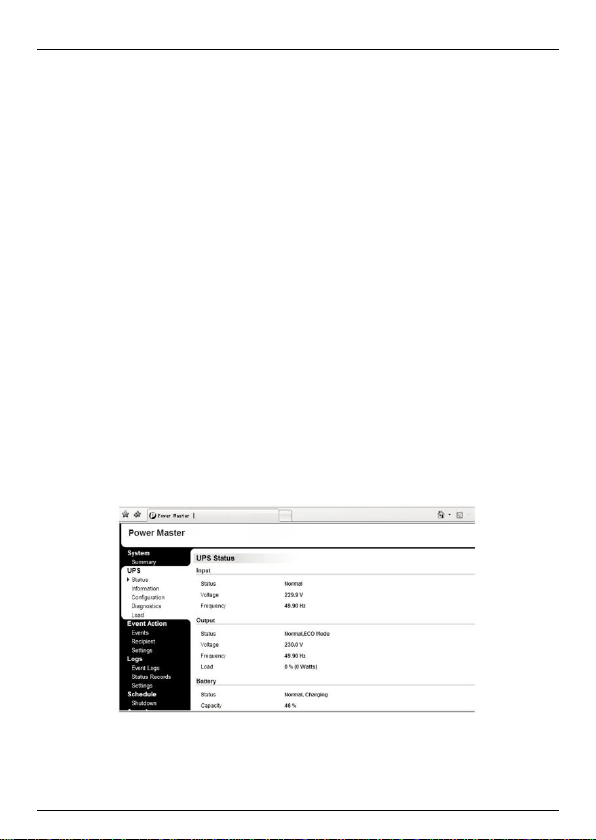

Software Installation on your PC
Power Master management software provides a user-friendly interface for your power
systems. The graphic user-interface is intuitive and displays essential power
information at a glance. Please follow procedure below to install the software.
Installation procedure:
1.Download Power Master from the website: http://www.powermonitor.software/
2.Double-click the file and follow the installation steps. When your computer restarts,
the Power Master software will appear as a blue icon located in the system tray.
Caution:
To prevent the risk of fire or electric shock, install in a temperature and humidity
controlled indoor area, free of conductive contaminants.
Risk of electric shock, do not remove the cover. No user serviceable parts. Refer
servicing to qualified service personnel.
Risk of electric shock, hazardous live parts inside this UPS can be energized from
the battery supply even when the input AC power is disconnected.
Risk of electric shock, Battery Circuit is not isolated from AC input, hazardous
voltage may exist between battery terminals and ground. Test before touching.
Note: This manual contains important safety instructions. Please follow all
instructions carefully during installation. Read this manual thoroughly before
attempting to unpack, install or operate.
Note: The UPS is designed to be for use with computer loads only.

English
Trouble shooting
Problem
Possible Cause
Solution
The UPS does not
perform expected runtime
Batteries are not fully
charged.
Recharge the battery by
leaving the UPS plugged
in.
The UPS will not turn on
The on/off switch is
designed to prevent
damage by rapidly
turning it off and on.
Turn the UPS off. Wait 10
seconds and then turn
the UPS on.
The outlets stop providing
power to equipment.
Circuit breaker button is
projecting from the side
of the unit.
Circuit breaker is tripped
due to overload
Turn the UPS off and
unplug at least one piece
of equipment. Reset the
circuit breaker by
depressing the button,
and then turn the UPS
on.

Deutsch Conceptronic UPS
1. Packungsinhalt
Folgende Teile befinden sich in der Verpackung von Conceptronic UPS:
•UPS
•Multi language quick installation guide
2. Technische Daten
Kapazität: 650VA 360W

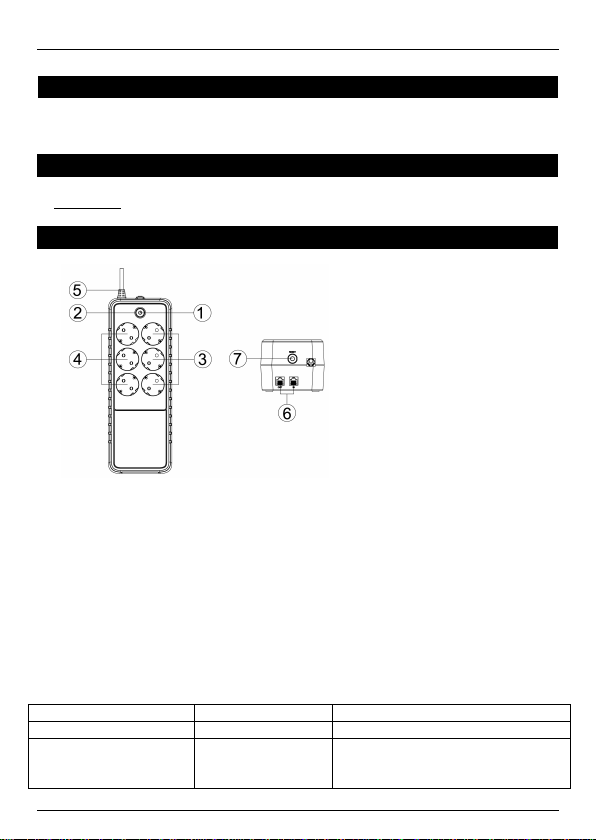

3.Gerätekomponenten
1. Netzschalter
2. LED-Indikatoren
3. Ausgänge mit
Akkureserve und
Ü berspannungsschutz
Bieten Akkureserve und
Ü berspannungsschutz. Sie
können angeschlossene
Geräte auch eine gewisse Zeit
während eines Stromausfalls
mit Strom versorgen.
4. Ü berspannungsgeschütze
Ausgänge
Gewährleisten Ü berspannungsschutz der Bypass-Ausgänge.
5. Eingangsnetzkabel
6. Modem/LAN-Internetschutz (RJ45&RJ11)
Kommunikationsschutzports schützen alle herkömmlichen Modems, Faxgeräte,
Telefonleitungen oder Netzwerkkabel.
7. Trennschalter
Der Schutzschalter bietet optimalen Ü berlastungsschutz.
Definitionen der leuchtenden LED-Indikatoren
LED
Alarm
Zustand
Ein
Aus
Aus
Blinkt
Signalton einmal alle
30 s
Netzausfall –die USV versorgt die
Ausgänge per Akku.
Blinkt
Signalton einmal alle
2 s
Netzausfall –die USV versorgt die
Ausgänge per Akku. Schnelle Tonsignale
zeigen an, dass der Akku bald zur Neige
geht.

Deutsch
Ein/Blinken
Signalton einmal alle
0,5 s
Ü berlastung –tritt auf, wenn
angeschlossene Verbraucher das Gerät
überlasten. Schalten Sie die USV ab,
trennen Sie mindestens einen
Verbraucher von der USV.
piece of equipment from the UPS.
4.Installation & Verwendung
So ermitteln Sie den Leistungsbedarf Ihrer Geräte
1. Achten Sie darauf, dass der Volt-Ampere-Gesamtbedarf (VA) von Computer,
Monitor und Peripheriegeräten die Nennkapazität nicht überschreitet.
2. Achten Sie darauf, dass die an die
Akkuversorgungsausgänge/überspannungsgeschützten Ausgänge
angeschlossenen Geräte die Nennkapazität der USV nicht überschreiten. Falls die
Nennkapazität überschritten wird, kann es zu Überlastung kommen –die USV
schaltet sich ab oder die Sicherung löst aus.
Hardware-Installationsanleitung
1. Ihre neue USV ist bei Erhalt sofort einsatzbereit. Sie sollten den Akku zur
Gewährleistung maximaler Kapazität vor der Benutzung jedoch mindestens 8
Stunden aufladen. Bei Versand und Lagerung kann die Kapazität nachlassen.
Laden Sie den Akku wieder auf, indem Sie das Gerät an eine Steckdose
angeschlossen lassen. Das Gerät wird sowohl im ein- als auch im ausgeschalteten
Zustand aufgeladen.
2. Wenn die USV ausgeschaltet und von der Stromversorgung getrennt ist,
schließen Sie Computer, Monitor, Datenspeichergeräte mit externer
Stromversorgung (Diskettenlaufwerke, Bandlaufwerke) usw. an die Ausgänge mit
Akkustromversorgung an. Schließen Sie KEINE Laserdrucker, Kopierer,
Heizgeräte, Staubsauger, Aktenvernichter oder anderen großen Elektrogerät an
die Ausgänge mit Akkustromversorgung an. Der Energiebedarf solcher Geräte
überlastet das Gerät und beschädigt es möglicherweise.
3. Schließen Sie die USV an eine 2-polige, 3-adrige geerdete Steckdose an.
Stellen Sie sicher, dass die Steckdose durch eine Sicherung oder einen
Schutzschalter geschützt ist und keine Geräte mit großem Strombedarf versorgt (z.
B. Klimaanlage, Kühlschrank, Kopierer usw.). Verwenden Sie keine
Verlängerungskabel.
4. Schalten Sie das Gerät über den Ein-/Ausschalter ein. Die Betriebsanzeige
leuchtet und das Gerät gibt einen Signalton aus.
5. Falls eine Überlastung erkannt wird, ertönt ein akustischer Alarm und das Gerät
gibt einen langen Signalton aus. Beheben Sie dieses Problem, indem Sie USV

Deutsch
ausschalten und mindestens eines der Geräte von den Ausgängen mit
Akkustromversorgung trennen. Warten Sie 10 Sekunden. Stellen Sie sicher, dass
Schutzschalter / Sicherung normal funktionieren. Schalten Sie dann die USV ein.
6. Ihre USV lädt sich automatisch auf. Sobald die USV mit einer Steckdose
verbunden ist, wird der Akku automatisch nachgeladen.
7. Lassen Sie die USV zur Beibehaltung einer optimalen Akkuladung ständig an
einer Steckdose angeschlossen.
8. Decken Sie die USV bei längerer Lagerung ab und laden Sie den Akku
vollständig auf. Laden Sie den Akku zur Gewährleistung der Laufzeit alle drei
Monate auf.

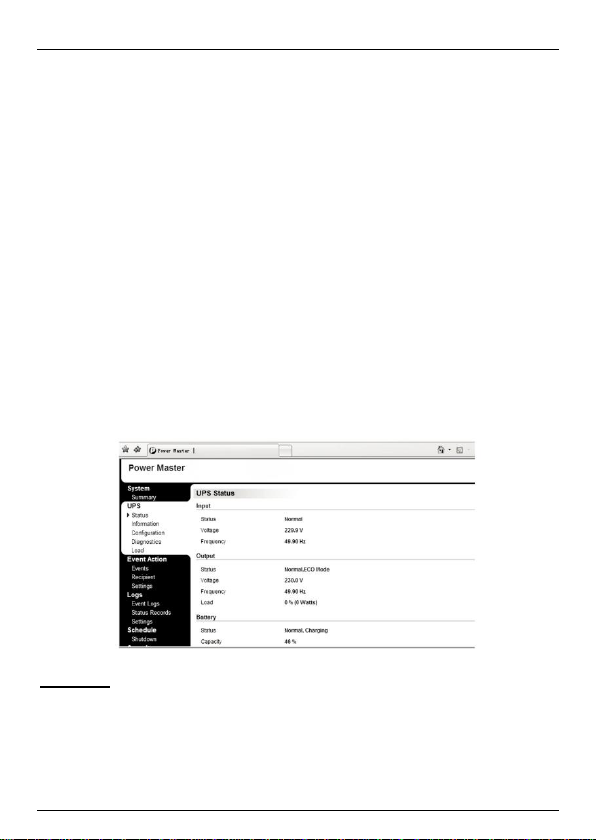

Softwareinstallation auf Ihrem PC
Die Power-Master-Software bietet eine anwenderfreundliche Oberfläche zur
Verwaltung Ihrer Energiesysteme. Die grafische Oberfläche lässt sich intuitiv
bedienen, zeigt wichtige Energiedaten auf einen Blick. Bitte installieren Sie die
Software mit den nachstehenden Schritten. Installationsverfahren:
1. Laden Sie Power Master von folgender Webseite herunter:
http://www.powermonitor.software/
2. Doppelklicken Sie auf die Datei und befolgen Sie die Installationsschritte. Wenn
Ihr Computer neu startet, erscheint die Software Power Master als blaues Symbol
im Systemtray.
Achtung
Installieren Sie das Gerät zur Vermeidung von Brand- und Stromschlaggefahren
in einem Innenbereich mit kontrollierter Temperatur und Feuchtigkeit, der frei
von leitfähigen Verschmutzungen ist.
Stromschlaggefahr,Abdeckung nicht entfernen. Keine vom Benutzer
reparierbaren Teile. Reparaturen qualifiziertem Servicepersonal überlassen.
Stromschlaggefahr, gefährliche stromführende Teile im Inneren dieser USV
können an der Batterieversorgung anliegen, selbst wenn die
Netzstromversorgung getrennt ist.

Deutsch
Stromschlaggefahr, Batterieschaltkreis ist nicht vom Netzeingang isoliert;
gefährliche Spannung kann zwischen Batterieanschlüssen und Erde existieren.
Vor Berühren testen.
Hinweis: Diese Anleitung enthält wichtige Sicherheitshinweise. Bitte befolgen Sie
während der Installation aufmerksam alle Anweisungen. Lesen Sie diese
Anleitung aufmerksam, bevor Sie versuchen, das Produkt auszupacken,
zu installieren oder in Betrieb zu nehmen.
Hinweis: Die USV dient nur dem Einsatz mit Computerlasten.
Problemlösung
Symptom
Mögliche Ursache
Lösung
Die USV erreicht nicht
die erwartete Laufzeit.
Akku ist nicht vollständig
aufgeladen.
Laden Sie den Akku auf,
indem Sie die USV
angeschlossen lassen.
Die USV schaltet sich
nicht ein.
Der Ein-/Ausschalter ist
so konzipiert, dass
Schäden durch schnelles
Ein- und Ausschalten
vermieden werden.
Schalten Sie die USV
aus. Warten Sie 10
Sekunden, schalten Sie
die USV dann wieder
ein.
Angeschlossene Geräte
werden nicht mehr über
die Ausgänge mit Strom
versorgt. Der
Trennschalter ragt an der
Seite des Gerätes
heraus.
Schutzschalter wurde
aufgrund einer
Ü berlastung ausgelöst.
Schalten Sie die USV ab,
trennen Sie mindestens
einen Verbraucher von
der USV. Setzen Sie den
Trennschalter durch
Betätigen der Taste
zurück, schalten Sie die
USV anschließend ein.

FRANCAIS Conceptronic UPS
1. Contenu du Coffret
Les éléments suivants se trouvent dans l'emballage de votre Conceptronic UPS:
•UPS
•Multi language quick installation guide
2. Spécifications
Capacité: 650VA 360W
3.Aperçu du produit
1. Bouton d'alimentation
2. Voyants DEL
3. Prises de secours sur
batterie et protégées contre
les surtensions
Procurent un secours sur
batterie et une protection
contre les surtensions. Elles
garantissent qu'une
alimentation est fournie aux
équipements connectés sur
une période pendant une
panne de courant.
4. Prises protégées contre
les surtensions
Procurent une protection contre les surtensions pour la sortie en dérivation.
5. Cordon d'alimentation d'entrée
6. Protection Internet modem/LAN (RJ45&RJ11)
Les ports de protection de communication protègent les modems, fax, lignes
téléphoniques ou câbles réseau standard.
7. Disjoncteur
Le disjoncteur assure une protection optimale contre les surcharges.
Définitions des indicateurs DEL éclairés
LED
Alarme
Condition
Allumé
éteint
éteint
Clignote
Émet un bip toutes
les 30 s
Défaillance de l'équipement -
L'onduleur fournit une alimentation sur
batterie aux prises.
Clignote
Émet un bip toutes
les 2 s
Défaillance du service - L'onduleur
fournit une alimentation sur batterie aux

FRANCAIS
prises. Les bips rapides indiquent que
la batterie va bientôt être déchargée.
Allumé/Clignote
Émet un bip toutes
les 0,5 s
Surcharge - Se produit lorsque
l'équipement connecté dépasse les
valeurs nominales de l'unité. Éteignez
l'onduleur et débranchez au moins un
équipement de l'onduleur.
4.Installation & Utilisation
Comment déterminer les besoins en électricité de votre équipement
1. Assurez-vous que les besoins totaux en Volts-Ampères (VA) de votre ordinateur,
moniteur et périphérique ne dépassent pas la capacité nominale.
2. Assurez-vous que l'équipement branché sur les prises d'alimentation sur
batterie/protégées contre les surtensions ne dépasse pas la capacité nominale de
l'onduleur. Si les capacités nominales de l'unité sont dépassées, une condition de
surcharge peut se produire et causer l'arrêt de l'onduleur ou le déclenchement du
disjoncteur.
Guide d'installation du matériel
1. Votre nouvel onduleur peut être utilisé immédiatement après réception.
Cependant, recharger la batterie pendant au moins 8 heures est recommandé pour
garantir que la capacité de charge maximum de la batterie est atteinte. Une perte
de charge peut se produire pendant le transport et le stockage. Pour recharger la
batterie, laissez simplement l'unité branchée sur une prise électrique CA. L'unité se
charge en position marche et arrêt.
2. Avec l'onduleur éteint et débranché, connectez l'ordinateur, le moniteur et les
dispositifs de stockage de données à alimentation externe (lecteur Zip, lecteur Jazz,
lecteur de bande), etc. sur les prises alimentées par la batterie. NE branchez PAS
d'imprimante laser, de photocopieur, de radiateur, d'aspirateur, de déchiqueteuse
ou d'autre appareil électrique imposant sur les prises alimentées par la batterie.
Les exigences d'alimentation de ces appareils pourraient surcharger et
endommager l'appareil.
3. Branchez l'onduleur sur une prise à 2 pôles et 3 fils reliée à la terre (prise
murale). Assurez-vous que la prise murale est protégée par un fusible ou un
disjoncteur et n'alimente pas un équipement avec une forte demande électrique
(par exemple climatiseur d'air, réfrigérateur, photocopieur, etc.). Évitez d'utiliser
des rallonges.
4. Appuyez sur le bouton d'alimentation pour allumer l'unité. L'indicateur lumineux
de mise sous tension s'allume et l'unité émet un « bip ».

FRANCAIS
5. Si une surcharge est détectée, une alarme sonore retentit et l'unité émet un bip
long. Pour la corriger, éteignez l'onduleur et débranchez au moins un équipement
des prises alimentées par la batterie. Attendez 10 secondes. Assurez-vous que le
disjoncteur/fusible est normal puis allumez l'onduleur.
6. Votre onduleur dispose d'une fonction de charge automatique. Lorsque
l'onduleur est branché sur une prise CA, la batterie se recharge automatiquement.
7. Pour maintenir une charge de batterie optimale, laissez l'onduleur branché sur
une prise électrique CA en permanence.
8. Pour ranger votre onduleur pendant une durée prolongée, couvrez-le et rangez-
le avec la batterie complètement chargée. Rechargez la batterie tous les trois mois
pour préserver la durée de vie de la batterie.
Installation du logiciel sur votre PC
Le logiciel de gestion Power Master propose une interface conviviale pour vos
systèmes électriques. L'interface graphique est intuitive et affiche les informations
essentielles de l'alimentation d'un coup d'œil. Veuillez suivre la procédure ci-
dessous pour installer le logiciel. Procédure d'installation :
1. Téléchargez Power Master depuis le site Web :
http://www.powermonitor.software/
2. Double cliquez sur le fichier et suivez les étapes d'installation. Lorsque votre
ordinateur redémarre, le logiciel Power Master apparaît sous la forme d'une icône
bleue située dans la zone de notification.
Attention
Afin de prévenir tout risque d'incendie ou de choc électrique, installez dans un
local intérieur avec température et humidité contrôlées, exempt de contaminants
conducteurs.
Risque de choc électrique, ne pas retirer le couvercle. Il n’y a pas de pièce
réparable. Confiez tout besoin d'entretien à un dépanneur qualifié.
Risque de choc électrique, des parties actives dangereuses à l'intérieur de cet

FRANCAIS
onduleur peuvent être sous tension à partir de la batterie même lorsque l'entrée
d'alimentation CA est débranchée.
Risque de choc électrique, le circuit de la batterie n'est pas isolé de l'entrée CA,
une tension dangereuse est susceptible d'exister entre les bornes de la batterie
et la terre. Tester avant de toucher.
Remarque: Ce manuel contient d'importantes instructions de sécurité. Veuillez
suivre attentivement toutes les instructions durant l'installation. Lisez
ce manuel entièrement avant de déballer, installer ou faire
fonctionner l'appareil.
Remarque: L'onduleur est conçu pour une utilisation uniquement avec des
ordinateurs.
DÉ PANNAGE
Problème
Cause possible
Résolution
L'onduleur ne présente
pas la durée de
fonctionnement prévue
Les batteries ne sont pas
complètement chargées.
Rechargez la batterie en
laissant l'onduleur
branché.
L'onduleur ne s'allume
pas.
L'interrupteur
marche/arrêt est conçu
pour éviter les
dommages en l'éteignant
et en l'allumant
rapidement.
Éteignez l'onduleur.
Attendez 10 secondes
puis allumez l'onduleur.
Les prises arrêtent
d'alimenter l'équipement
en électricité. Le bouton
du disjoncteur se projette
depuis le côté de l'unité.
Le disjoncteur est
déclenché en raison
d'une surcharge
Éteignez l'onduleur et
débranchez au moins un
équipement. Réinitialisez
le disjoncteur en
appuyant sur le bouton,
puis allumez l'onduleur.

ESPANOL Conceptronic UPS
1. Contenido del paquete
El paquete contiene los siguientes artículos de Conceptronic UPS:
•UPS
•Multi language quick installation guide
2. Especificaciones
Capacidad: 650VA 360W
3.Descripción del producto
1. Conmutador de
alimentación
2. Indicadores LED
3. Batería de reserva y
tomas de protección contra
sobretensiones
Proporcionan batería de
reserva y protección contra
sobretensiones. Garantizan
que se proporcione
alimentación a los equipos
conectados en un periodo de
tiempo durante un fallo de
alimentación.
4. Tomas de corriente protegidas contra subidas de tensión
Proporciona protección contra subidas de tensión para la salida de derivación.
5. Cable de alimentación de entrada
6. Protección de Internet de módem/LAN (RJ45&RJ11)
Los puertos de protección de la comunicación protegerán cualquier fax, línea
telefónica, cable de red o módem estándar.
7. Disyuntor
El disyuntor de circuito proporciona una óptima protección contra sobrecargas.
Definiciones de los indicadores LED iluminados
LED
Alarma
Condición
Encendido
Apagada
Apagado
Intermitente
Emite un pitido
cada 30 seg.
Error de la red eléctrica - El SAI
está proporcionando energía de la
batería a las tomas de corriente.

ESPANOL
Intermitente
Emite un pitido
cada 2 seg.
Error de la red eléctrica - El SAI
está proporcionando energía de la
batería. Los pitidos rápidos indican
que la batería se quedará sin
energía en breve.
Encendido/Intermitente
Emite un pitido
cada 0,5 seg.
Sobrecarga - Se produce cuando
el equipo conectado supera los
valores nominales de la unidad.
Apague el SAI y desenchufe al
menos una
unidad del equipo del SAI.
4.Instalación & Utilización
Cómo determinar los requisitos de alimentación del equipo
1. Asegúrese de que los requisitos de voltiamperios totales de su PC, monitor y
periféricos no supera la capacidad nominal.
2. Asegúrese de que el equipo enchufado a las tomas de corriente protegidas
contra subidas de tensión y alimentadas con batería no supera la capacidad
nominal de la unidad del SAI. Si se superan las capacidades nominales de la
unidad, se puede producir una condición de sobrecarga y provocar el apagado de
la unidad del SAI o la activación del disyuntor del circuito.
Guía de instalación del hardware
1. Puede utilizar su nuevo SAI nada más recibirlo. Sin embargo, le recomendamos
que recargue la batería durante al menos 8 horas para asegurarse de que
consigue la capacidad de carga máxima de la batería. Puede perder algo de carga
durante el envío y el almacenamiento. Para recargar la batería, simplemente deje
la unidad enchufada en una toma de corriente alterna. La unidad se cargará tanto
en la posición de encendido como en la posición de apagado.
2. Con la unidad SAI apagada y desenchufada, conecte el ordenador, el monitor y
cualquier dispositivo de almacenamiento de datos alimentado externamente
(unidad Zip, unidad Jazz, unidad de cinta, etc.) a las tomas de suministro de
alimentación de la batería. NO enchufe impresoras láser, fotocopiadoras,
calentadores ambientales, aspiradoras, trituradoras de papel ni ningún otro
dispositivo eléctrico de gran potencia a las tomas de suministro de alimentación de
la batería. Las demandas de energía de estos dispositivos sobrecargarán y,
posiblemente, dañarán la unidad.
3. Enchufe el SAI a una toma de corriente (de pared) conectada a tierra de 2
clavijas y 3 cables. Asegúrese de que la toma de corriente de pared está protegida
mediante un fusible o un disyuntor de circuito y no está suministrando a equipos
con grandes demandas de electricidad (por ejemplo: aparatos de aire
acondicionado, frigoríficos, fotocopiadoras, etc.) Evite el uso de cables alargadores.

ESPANOL
4. Pulse el interruptor de alimentación para encender la unidad. La luz indicadora
de encendido se iluminará y la unidad emitirá un pitido.
5. Si se detecta una sobrecarga, sonará una alarma audible y la unidad emitirá un
largo pitido. Para solucionarlo, apague el SAI y desenchufe al menos uno de los
equipos de las tomas de suministro de alimentación de la batería. Espere 10
segundos. Asegúrese de que el disyuntor de circuito y el fusible funcionen
normalmente y, a continuación, encienda el SAI.
6. El SAI cuenta con una función de carga automática. Cuando el SAI se enchufa
a una toma de corriente de CA, la batería se recargará automáticamente.
7. Para mantener una óptima carga de la batería, deje el SAI enchufado a una
toma de corriente alterna en todo momento.
8. Para guardar el SAI durante un largo periodo de tiempo, cúbralo y guárdelo con
la batería totalmente cargada. Recargue la batería cada tres meses para
garantizar su vida útil.
Instalar el software en su PC
El software de administración de la guía de alimentación proporciona una interfaz
sencilla para los sistemas de alimentación. La interfaz gráfica del usuario es
intuitiva y muestra información de alimentación esencial en un vistazo. Siga el
procedimiento que se indica a continuación para instalar el software.
Procedimiento de instalación:
1.Descargue Power Master desde el sitio web: http://www.powermonitor.software/
2.Haga doble clic en el archivo y siga los pasos de instalación. Cuando se reinicie
el ordenador, aparecerá el software Power Master como un icono azul ubicado en
la bandeja del sistema.

ESPANOL
Precaución
Para evitar el riesgo de incendio o descargas eléctricas, instale el producto en
un área interior con control de temperatura y humedad que no contenga
contaminantes conductores.
Riesgo de descargas eléctricas. No quitar la tapa. En el interior no hay ninguna
pieza que el usuario pueda reparar. Remita las reparaciones al personal de
servicio técnico cualificado.
Riesgo de descarga eléctrica. En el interior del SAI puede haber piezas con
energía eléctrica procedente de la batería incluso cuando la alimentación de CA
de entrada está desconectada.
Riesgo de descargas eléctricas. El circuito de la batería no está aislado de la
entrada de CA. Puede haber voltaje peligroso entre los terminales de la batería
y tierra. Compruébelo antes de tocarlo.
Nota: Este manual contiene instrucciones importantes de seguridad. Siga
todas las instrucciones atentamente durante la instalación. Lea este
manual completamente antes de desempaquetar, instalar o utilizar la
unidad.
Nota: El SAI está diseñado para utilizarse solamente con cargas de PC.
Solución de problemas
Síntoma
Causa posible
Remedio
El tiempo de ejecución
del SAI no es el
esperado.
Las baterías no están
totalmente cargadas.
Recargue la batería
dejando enchufado el
SAI.
El SAI no se enciende.
El interruptor de
encendido/apagado está
diseñado para evitar
posibles daños por
apagarlo y encenderlo
rápidamente.
Apague el SAI. Espere
10 segundos y, a
continuación, encienda
el SAI.
Las tomas de corriente
dejan de proporcionar
alimentación al equipo.
El botón del disyuntor del
circuito se proyecta
desde el lateral de la
unidad.
El disyuntor de circuito
ha saltado debido a una
sobrecarga.
Apague el SAI y
desenchufe al menos
una parte del equipo.
Restablezca el disyuntor
del circuito presionando
el botón y, a
continuación, encienda
el SAI.

ITALIANO Conceptronic UPS
1. Contenuto del pacco
1. La confezione della Conceptronic Notebook
Cooling Pad con ventilator
La confezione di Conceptronic UPS contiene gli elementi che seguono:
•UPS
•Multi language quick installation guide
2. Specifiche
Capacità: 650VA 360W
3.Descrizione del prodotto
1. Interruttore di
alimentazione
2. Indicatori LED
3. Prese di backup batteria e
di protezione da
sovratensioni
Fornisce backup batteria e
protezione da sovratensioni.
Garantiscono alimentazione
all'apparecchiatura collegata
per un periodo di tempo
durante un'interruzione di
corrente.
4. Prese di protezione da sovratensioni
Forniscono protezione da sovratensioni per uscita di bypass.
5. Cavo di alimentazione in ingresso
6. Protezione Internet modem/LAN (RJ45&RJ11)
Le porte di protezione della comunicazione proteggono qualsiasi modem standard,
fax, linea telefonica o cavo di rete.
7. Interruttore automatico
L'interruttore automatico fornisce una protezione da sovraccarico ottimale.
Definizioni per indicatori LED illuminati
LED
Allarme
Condizione
On
Off
Off
Lampeggiante
Emette un segnale
ascustico ogni 30
sec.
Assenza di rete - L'UPS fornisce
alimentazione a batteria alle prese.
Lampeggiante
Emette un segnale
Assenza di rete - L'UPS fornisce

ITALIANO
ascustico ogni 2
sec.
alimentazione a batteria alle prese. I
segnali acustici rapidi indicano che la
batteria si esaurirà tra poco.
On/Lampeggiante
Emette un segnale
ascustico ogni 0,5
sec.
Sovraccarico - Si verifica quando
l'apparecchiatura collegata supera il
valore nominale dell'unità. Spegnere
l'UPS e scollegare almeno un
apparecchio dall'UPS.
4.Installazione & Uso
Come determinare i requisiti di alimentazione dell'apparecchio
1. Assicurarsi che i requisiti in Volt-Amp (VA) totali di computer, monitor e
periferiche non superino la capacità nominale.
2. Assicurarsi che l'apparecchiatura collegata alle prese di alimentazione a
batteria/prese di protezione da sovratensioni non superino la capacità nominale
dell'UPS. Se si supera la capacità nominale dell'unità, si potrebbe verificare una
condizione di sovraccarico e causare l'arresto dell'UPS o dell'interruttore
automatico.
Guida all'installazione dell'hardware
1. Il nuovo UPS può essere utilizzato subito dopo la ricezione. Tuttavia, è
consigliabile ricaricare la batteria per almeno 8 ore per garantire la massima
capacità di carica della batteria. Durante la spedizione e lo stoccaggio potrebbe
verificarsi la perdita di carica. Per ricaricare la batteria, lasciare l'unità collegata a
una presa CA. L'unità si carica nella posizione di accensione e spegnimento.
2. Con l'UPS spento e scollegato, collegare il computer, il monitor e tutti i dispositivi
di archiviazione dati esterni (unità Zip, unità Jazz, unità Tape) ecc. nelle prese
dotate di alimentazione a batteria. NON collegare una stampante laser, una
fotocopiatrice, una stufa, un'aspirapolvere, un trituratore di carta o un altro grande
dispositivo elettrico alle prese dotate di alimentazione a batteria. Il fabbisogno di
alimentazione di questi dispositivi sovraccarica ed, eventualmente, danneggia
l'unità.
3. Collegare l'UPS ad una presa a terra bipolare a 3 fili (presa di corrente).
Assicurarsi che la presa di derivazione a parete sia protetta da un fusibile o da un
interruttore automatico e che non fornisca all'impianto un'eccessiva quantità di
elettricità (ad esempio, condizionatori d'aria, frigoriferi, fotocopiatrici, ecc.). Evitare
di utilizzare prolunghe.
4. Premere l'interruttore di accensione per accendere l'unità. La spia di
alimentazione si accende e l'unità emette un "segnale acustico".
5. Se si rileva un sovraccarico, viene emesso un allarme acustico e l'unità emette

ITALIANO
un segnale acustico lungo. Per correggere ciò, spegnere l'UPS e scollegare
almeno un apparecchio dalle prese alimentate a batteria. Attendere 10 secondi.
Assicurarsi che l'interruttore automatico/il fusibile funzionino normalmente, quindi
accendere l'UPS.
6. L'UPS è dotato di una funzione di carica automatica. Se l'UPS è inserito in una
presa CA, la batteria si carica automaticamente.
7. Per mantenere la carica ottimale della batteria, lasciare sempre l'UPS collegato
a una presa CA.
8. Per conservare l'UPS per un periodo prolungato, coprire e conservare con la
batteria completamente carica. Ricaricare la batteria ogni tre mesi per garantire la
durata della batteria.
Installazione del software sul PC
Il software di gestione Power Master fornisce un'interfaccia intuitiva per i sistemi di
alimentazione. L'interfaccia grafica è intuitica e visualizza immediatamente
informazioni di alimentazione essenziali. Osservare la procedura di seguito per
l'installazione del software. Procedura di installazione:
1.Scaricare Power Master dal sito web: http://www.powermonitor.software/
2.Fare doppio clic sul file e seguire le procedure di installazione. Al riavvio del
computer, il software Power Master appare come icona blu nella barra delle
applicazioni.
Attenzione
Per prevenire il rischio di incendi o scosse elettriche, installare in un'area interna
a temperatura e umidità controllate, privo di contaminanti conduttivi.
Rischio di scosse elettriche, non rimuovere il coperchio. Non vi sono parti
riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.
Rischio di scosse elettriche, pericolose parti sotto tensione all'interno dell'UPS
