Conrad 2575392 User manual

Anschlussschema
Wichtig
• Achten Sie darauf, dass die Polaritäten am Produkt mit den im Anschlussschema dargestellten Polaritäten über-
einstimmen.
• Ausgangskabel zu LED-Leuchten sollten eine Länge von mindestens zwei Metern aufweisen.
• Sorgen Sie dafür, dass die Luftzufuhr nicht behindert wird und das Produkt zu keinem Zeitpunkt abgedeckt
ist. Dieses Gerät ist für die Kühlung durch natürliche Konvektion ausgelegt und benötigt daher kein externes
Gebläse. Informationen zu den Betriebs- und Lagerbedingungen nden Sie im Abschnitt „Technische Daten“.
• Die auf dem Typenschild des Netzteils und im Abschnitt „Technische Daten“ angegebenen Lasten dürfen nicht
überschritten werden.
• Ordnen Sie die Plus- und Minus-Markierungen wie auf dem Typenschild des Produkts zu.
Wartung
Das Produkt ist wartungsfrei und sollte unter keinen Umständen in seine Einzelteile zerlegt werden. Reparaturen sind aus-
schließlich durch einen autorisierten Fachmann durchzuführen.
Entsorgung
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Sym-
bol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer
getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.
Jeder Besitzer von Altgeräten ist verpichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Er-
fassung zuzuführen. Die Endnutzer sind verpichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät
umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der
Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.
Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpichtet. Con-
rad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):
• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
• in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne
des ElektroG eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.
Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pichten für die Altgeräte-Rückgabe und das Alt-
geräte-Recycling gelten.
Technische Daten
Betriebsspannung/-frequenz 230 V/AC, 50/60 Hz
Betriebsstrom (max.) 0,2 A
Ausgangsspannung 24 V/DC
Ausgangsstrom 0,625 A
Ausgangsleistung (max.) 15 W
Dimmbar Nein
Spannungstoleranz ±5 %
Welligkeit (S-S) 300 mV
Der Wirkungsgrad bei Volllast 80 %
Schutzvorrichtungen Überlastung, Überspannung, Kurzschluss, Überhitzung
Schutzart IP20
Schutzklasse II
Eingangs-/Ausgangskabel H03VVH2-F 2 x 0,75 mm2
Zu entfernende Isolierung 7 mm
Betriebsbedingungen -20 bis +40 ºC, 20 – 90 % rF (nicht kondensierend)
Lagerbedingungen -40 bis +80 ºC, 10 – 90 % rF (nicht kondensierend)
Abmessungen (L x B x H) 90 x 40 x 24 mm
Gewicht 65 g
Bedienungsanleitung
LED-Netzteil
Best.-Nr. 2575392
Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein Schaltnetzteil,
das Leuchtdioden (LED-Leuchten) mit einer Gleichspannung
von 24 V versorgt. Das Netzteil ist mit einer elektronischen
Schutzschaltung versehen, die im Falle von Überlastung,
Überspannung, Kurzschluss oder Übertemperatur umge-
hend die Stromversorgung unterbricht. Nach Behebung der
Störung wird der angeschlossene Verbraucher automatisch
wieder mit Strom versorgt.
Das Gerät ist ausschließlich für den Innengebrauch
bestimmt. Der Kontakt mit Feuchtigkeit ist in jedem Fall
zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das
Produkt nicht umbauen und/oder verändern. Sollten Sie
das Produkt für andere als die zuvor beschriebenen Zwecke
verwenden, kann das Produkt beschädigt werden. Eine un-
sachgemäße Verwendung kann außerdem zu Gefahren wie
Kurzschlüssen, Bränden oder elektrischen Schlägen führen.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und
bewahren Sie sie sicher auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und euro-
päischen Anforderungen. Alle enthaltenen Firmennamen und
Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Schaltnetzteil
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link
www.conrad.com/downloads herunter oder scannen Sie den
abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf
Gefahren für Ihre Gesundheit hin, z. B. Strom-
schläge.
Das Symbol mit dem Ausrufezeichen im Drei-
eck weist auf wichtige Informationen in dieser
Bedienungsanleitung hin. Lesen Sie diese In-
formationen immer aufmerksam.
Dieses Produkt ist ausschließlich in Innenräu-
men und auch dort nur im Trockenen in Betrieb
zu nehmen.
Das Produkt entspricht der Schutzklasse II
(verstärkte oder doppelte Isolierung, Schutz-
isolierung).
In dem Produkt ist ein kurzschlussfester, ge-
schlossener Sicherheitstransformator verbaut.
Bei dem Produkt handelt es sich um ein unab-
hängiges Vorschaltgerät, das zur Verwendung
außerhalb von Leuchten ohne zusätzliche Ab-
deckung geeignet ist.
F
Das LED Netzteil ist zur direkten Montage auf
normal entammbaren Oberächen geeignet.
M M
Das LED Netzteil kann auf/an Holzoberächen
befestigt werden.
110
Das LED Netzteil ist vor Überhitzung gegen
Temperaturen von ≥ 110 ºC geschützt.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung
sorgfältig durch und beachten Sie insbe-
sondere die Sicherheitshinweise. Sollten
Sie die in dieser Bedienungsanleitung
aufgeführten Sicherheitshinweise und In-
formationen für einen ordnungsgemäßen
Gebrauch nicht beachten, übernehmen wir
keine Haftung für daraus resultierende Per-
sonen- oder Sachschäden. Darüber hinaus
erlischt in solchen Fällen die Gewährleis-
tung/Garantie.
a) Allgemeines
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern
und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen.
Dieses könnte andernfalls für Kinder zu einem gefährli-
chen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen,
direkter Sonneneinstrahlung, starken Erschütterungen,
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspru-
chung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen
Sie das Produkt außer Betrieb und schützen Sie es vor
unbeabsichtigter Verwendung. Der sichere Betrieb ist
nicht mehr gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Um-
gebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße,
Schläge oder sogar das Herunterfallen aus geringer Höhe
können das Produkt beschädigen.
• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel
in Bezug auf die Arbeitsweise, die Sicherheit oder den
Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbei-
ten ausschließlich von einer Fachkraft bzw. einer zuge-
lassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungs-
anleitung nicht beantwortet wurden, wenden Sie sich an
unseren technischen Kundendienst oder anderes Fach-
personal.
b) Angeschlossene Verbraucher
• Beachten Sie auch die Sicherheits- und Bedienhinweise
der übrigen Geräte, die an dieses Produkt angeschlossen
sind.
c) Schutzart (IP20)
• Zusätzlich ist es mit einer Schutzvorrichtung gegen das
Berühren spannungsführender Teile und das Eindringen
von Fremdkörpern, die größer als 12,5 mm sind, verse-
hen.
• Gegen Wasser, brennbare Gase und Dämpfe besteht
hingegen kein Schutz.
• Es wird daher empfohlen, das Gerät in einem Schalt-
schrank unterzubringen, der das gewünschte Maß an
Schutz bietet.
d) Produkt
Das Netzteil darf nur für den Betrieb von LED-Leuchten ver-
wendet werden.
e) Installieren
Achtung, wichtiger Hinweis!
Der Einbau und Anschluss dieses Produkts darf nur
durch Personen erfolgen, die entsprechende Kenntnisse
und praktische Erfahrung im Umgang mit Elektroinstalla-
tionen vorweisen können! *)
Durch eine unsachgemäße Installation riskieren Sie:
• Ihr eigenes Leben.
• das Leben desjenigen, der das elektrische Gerät in Be-
trieb nimmt.
Bei unsachgemäßer Installation riskieren Sie zudem schwere
Sachschäden, z. B. durch einen Brand.
Beachten Sie, dass Sie bei Personen- und Sachschäden per-
sönlich zur Verantwortung gezogen werden können.
Wenden Sie sich daher stets an einen Elektroinstallateur!
*) Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere Fachkenntnisse in den
folgenden Bereichen erforderlich:
• Die anzuwendenden „fünf Sicherheitsregeln“: Freischal-
ten (Trennen von der Spannungsversorgung); Gegen
Wiedereinschalten sichern; Spannungsfreiheit allpolig
feststellen; Erden und Kurzschließen; Benachbarte, un-
ter Spannung stehende Teile abdecken oder abschran-
ken
• Einsatz von geeigneten Werkzeugen, Messgeräten und
persönlicher Schutzausrüstung, sofern dies erforderlich
ist
• Auswertung von Messergebnissen
• Verwendung von elektrischem Installationsmaterial, um
die Voraussetzungen für eine sichere Trennung von der
Spannungsversorgung zu gewährleisten
• IP-Schutzarten
• Anbringung elektrischer Isoliermaterialien
• Art des Versorgungsnetzes (TN-System, IT-System,
TT-System) und die daraus folgenden Anschlussbedin-
gungen (klassische Nullung, Schutzerdung, erforderliche
Zusatzmaßnahmen usw.)
Sollten Sie auch nur in einem der oben genannten Bereiche
nicht über ausreichend Kenntnisse verfügen, sollten Sie so-
wohl von der Montage als auch vom eigenständigen Anschlie-
ßen unbedingt absehen und einen Fachmann beauftragen.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad- 1, D-92240 Hirschau (www.conrad.com). Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung in
elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2023 by Conrad Electronic SE. *2575392_v3_0123_02_mh_dh_de

Wiring diagram
Important
• Match polarities as shown in the wiring diagram.
• Output cable to LED lamps should be ≤ 2 m.
• Do not obstruct airow and do not cover. This device is designed for convection cooling and does
not require an external fan. See “Technical data” for operating and storage conditions.
• The loads indicated on the power supply label and in the “Technical data” must not be exceeded.
• Match the positive and negative markings as shown on the product rating label.
Maintenance
This product does not require any maintenance and should not be disassembled for any reason. Only an
authorised expert may perform repairs.
Disposal
This symbol must appear on any electrical and electronic equipment placed on the EU market.
This symbol indicates that this device should not be disposed of as unsorted municipal waste
at the end of its service life.
Owners of WEEE (Waste from Electrical and Electronic Equipment) shall dispose of it separate-
ly from unsorted municipal waste. Spent batteries and accumulators, which are not enclosed by
the WEEE, as well as lamps that can be removed from the WEEE in a non-destructive manner,
must be removed by end users from the WEEE in a non-destructive manner before it is handed
over to a collection point.
Distributors of electrical and electronic equipment are legally obliged to provide free take-back of waste.
Conrad provides the following return options free of charge (more details on our website):
• in our Conrad ofces
• at the Conrad collection points
• at the collection points of public waste management authorities or the collection points set up by manu-
facturers or distributors within the meaning of the ElektroG
End users are responsible for deleting personal data from the WEEE to be disposed of.
It should be noted that different obligations about the return or recycling of WEEE may apply in countries
outside of Germany.
Technical Data
Operating voltage 230 V/AC, 50/60 Hz
Operating current (max.) 0.2 A
Output voltage 24 V/DC
Output current 0.625 A
Output power (max.) 15 W
Dimmable No
Voltage tolerance ±5 %
Ripple (P-P) 300 mV
Efciency at full-load 80 %
Protection Over load, over voltage, short circuit, over temperature
Ingress protection IP20
Protection class II
Input / output cable H03VVH2-F 2 x 0.75 mm2
Strip length 7 mm
Operating conditions -20 to +40 ºC, 20 – 90 % RH (non-condensing)
Storage conditions +40 to +80 ºC, 10 – 90 % RH (non-condensing)
Dimensions (L x W x H) 90 x 40 x 24 mm
Weight 65 g

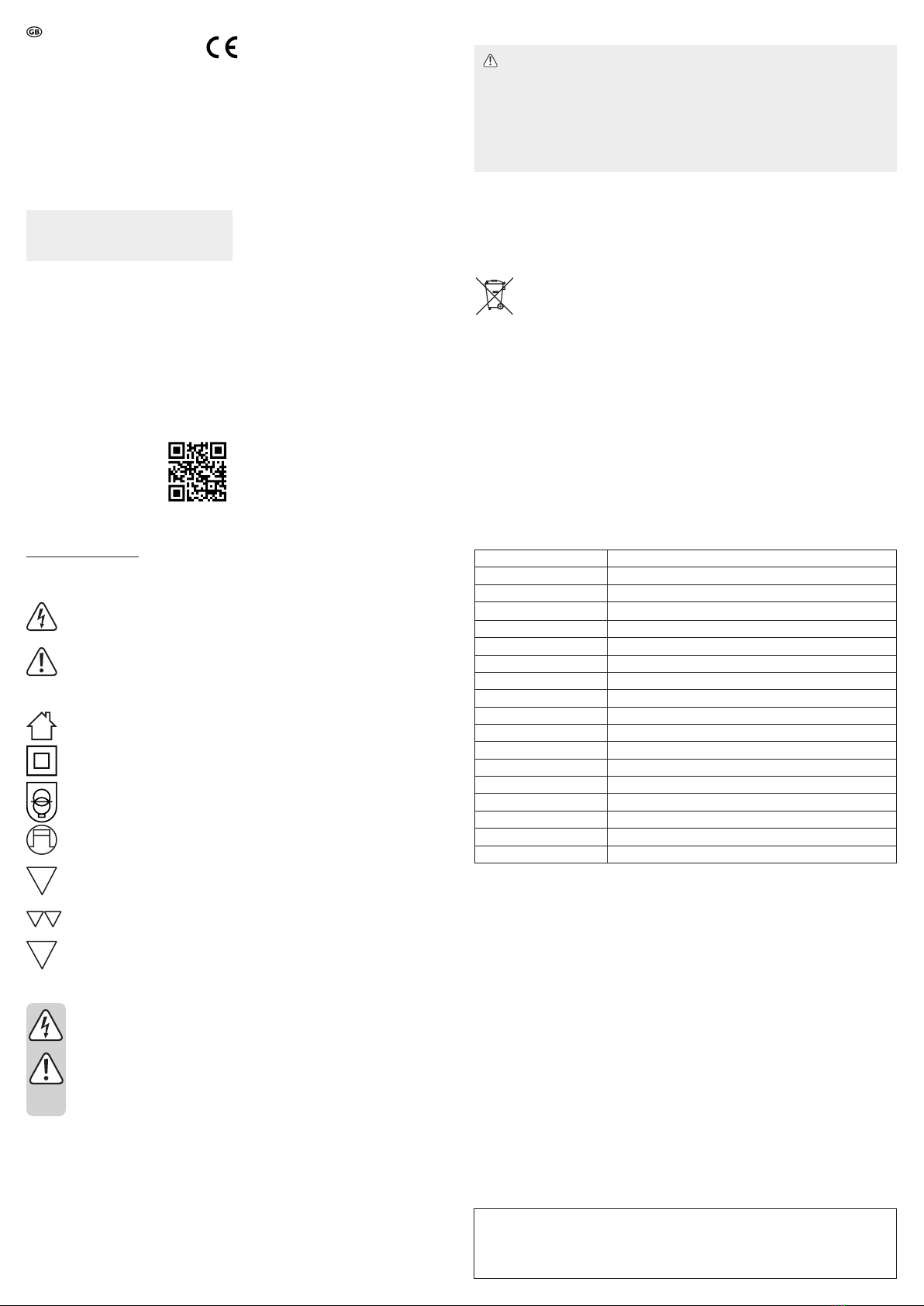

Operating Instructions
LED Adaptor
Item No. 2575392
Intended use
The product is a is a switch mode power supply with
24 V/DC constant output voltage for use with light
emitting diode (LED) lamps. An electronic protec-
tion circuit switches off the power supply in case of
overload, over voltage, short circuit, and over tem-
perature. The power supply will automatically reset
for operation after removing the fault.
It is intended for indoor use only. Contact with
moisture must be avoided under all circum-
stances.
For safety and approval purposes, you must not re-
build and/or modify this product. If you use the prod-
uct for purposes other than those described above,
the product may be damaged. In addition, improper
use can result in short circuits, res, electric shocks
or other hazards. Read the instructions carefully and
store them in a safe place. Make this product avail-
able to third parties only together with its operating
instructions.
This product complies with the statutory national and
European requirements. All company names and
product names are trademarks of their respective
owners. All rights reserved.
Delivery content
• Power supply
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions at
www.conrad.com/downloads or scan the QR code
shown. Follow the instructions on the website.
Explanation of symbols
The symbol with the lightning in the
triangle is used if there is a risk to your
health, e.g. due to an electric shock.
The symbol with the exclamation mark in
the triangle is used to indicate important
information in these operating instruc-
tions. Always read this information care-
fully.
This product should be used indoors in
dry areas.
The product is designed according to
protection Class II (reinforced or double
insulation, protective insulation).
Safety isolating control gear with short
circuit protection.
Independent converter designed to op-
erate lights without additional covers or
safety measures.
F
The LED adaptor is suitable for direct
mounting on normally ammable sur-
faces.
M M
The LED adaptor can be placed on
wood surfaces.
110
The LED adaptor includes protection
against overheating to temperatures
≥110 ºC.
Safety instructions
Read the operating instructions
carefully and especially observe
the safety information. If you do not
follow the safety instructions and
information on proper handling in
this manual, we assume no liability
for any resulting personal injury or
damage to property. Such cases will
invalidate the warranty/guarantee.
a) General information
• The device is not a toy. Keep it out of the reach
of children and pets.
• Do not leave packaging material lying around
carelessly. This may become dangerous playing
material for children.
• Protect the appliance from extreme tempera-
tures, direct sunlight, strong jolts, high humidity,
moisture, ammable gases, steam and solvents.
• Do not place the product under any mechanical
stress.
• If it is no longer possible to operate the product
safely, take it out of operation and protect it from
any accidental use. Safe operation can no longer
be guaranteed if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor
ambient conditions or
- has been subjected to any serious transport-
related stresses.
• Please handle the product carefully. Jolts, im-
pacts or a fall even from a low height can dam-
age the product.
• Consult an expert when in doubt about the op-
eration, safety or connection of the appliance.
• Maintenance, modications and repairs must
only be completed by a technician or an author-
ised repair centre.
• If you have questions which remain unanswered
by these operating instructions, contact our tech-
nical support service or other technical person-
nel.
b) Connected devices
• Also observe the safety and operating instruc-
tions of any other devices which are connected
to the product.
• Ingress Protection (IP20)
• There is protection against touching live compo-
nents and ingress from foreign particles >12.5
mm.
• There is no protection against water, combustible
gases, and vapours.
• It is recommended to install the device in a con-
trol cabinet which provides the desired degree of
protection.
• Product
• The power supply should only be used with LED
lamps.
c) Installation
Caution, safety hazard!
The product should only be installed by people
with relevant electrical knowledge and experi-
ence! *)
If it is not installed properly, you risk:
• your own life
• the life of user of the electrical device
If it is not installed properly, you risk severe damage
to property, e.g. by re.
You face the risk of personal liability for personal in-
jury and material damage.
Always consult an electrician!
*) Technical knowledge required to perform the
installation:
For the installation, the following specialist knowl-
edge is required in particular:
• The “Five safety rules”: Disconnect from the
mains; protect against accidental switch-on; en-
sure there is no voltage; earth and short-circuit;
cover or protect adjacent live parts
• Use of suitable tools, measuring devices and
personal protective equipment, where necessary
• Analysis of measurement results
• Use of electrical installation materials to meet the
requirements for disconnection
• IP protection ratings
• Installation of electrical installation materials
• Type of power supply (TN system, IT system, TT
system) and the corresponding connection crite-
ria (classic earthing, protective earthing, neces-
sary additional measures etc.)
If you are not a professional, do not do it yourself,
have it performed by a specialist.
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights in-
cluding translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication
represent the technical status at the time of printing.
Copyright 2023 by Conrad Electronic SE. *2575392_v3_0123_02_mh_dh_en

Illustration des les
Important
• Respectez les polarités comme indiqué dans le schéma de câblage.
• Le câble de sortie vers les lampes à LED doit être ≤ 2 m.
• Ne bloquez pas la circulation de l’air et ne couvrez pas l’appareil. Cet appareil est conçu pour
le refroidissement par convection et ne nécessite pas de ventilateur externe. Voir « Caractéris-
tiques techniques » pour les conditions de fonctionnement et de stockage.
• Les charges indiquées sur l’étiquette de l’alimentation électrique et dans les « Caractéristiques
techniques » ne doivent pas être dépassées.
• Appariez le pôle positif (+) au pôle négatif (-) comme indiqué sur l’étiquette d’évaluation du
produit.
Entretien
Le produit ne nécessite aucune maintenance et ne doit jamais être démonté, quelle que soit la raison. Seul
un expert agréé est habilité à effectuer les réparations.
Élimination des déchets
Tous les équipements électriques et électroniques mis sur le marché européen doivent être
marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des
déchets municipaux non triés à la n de son cycle de vie.
Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des
déchets municipaux non triés. Les utilisateurs naux sont tenus de séparer, sans toutefois les
détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi
que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le
remettre à un point de collecte.
Les distributeurs d‘équipements électriques et électroniques sont légalement tenus de reprendre gratuite-
ment les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d‘informations
sur notre site Internet) :
• à nos liales Conrad
• dans les centres de collecte créés par Conrad
• dans les points de collecte des organismes de droit public chargés de l‘élimination des déchets ou
auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur
les équipements électriques et électroniques (ElektroG)
L‘utilisateur nal est responsable de l‘effacement des données personnelles sur l‘équipement usagé à mettre
au rebut.
Veuillez noter que dans les pays autres que l‘Allemagne, d‘autres obligations peuvent s‘appliquer pour la
remise et le recyclage des appareils usagés.
Caractéristiques techniques
Tension de fonctionnement 230 V/CA, 50/60 Hz
Courant de fonctionnement (max.) 0,2 A
Tension de sortie 24 V/DC
Courant de sortie 0,625 A
Puissance de sortie (max.) 15 W
Intensité variable non
Tolérance de tension ±5 %
Ondulation (P-P) 300 mV
Efcacité à pleine charge 80 %
Protection Surcharge, surtension, court-circuit, surchauffe
Protection contre les inltrations IP20
Classe de protection II
Câbles d'entrée/de sortie H03VVH2-F 2 x 0,75 mm2
Longueur de la bande 7 mm
Conditions de fonctionnement -20 à +40 ºC, 20 à 90 % HR (sans condensation)
Conditions de stockage -40 à +80 ºC, 10 à 90 % HR (sans condensation)
Dimensions (L x l x h) 90 x 40 x 24 mm
Poids 65 g
Mode d’emploi
Adaptateur de LED
Nº de commande 2575392
Utilisation prévue
Le produit est une alimentation à découpage avec
une tension de sortie constante de 24 V/CC pour une
utilisation avec des lampes à diodes électrolumines-
centes (LED). Un circuit de protection électronique
coupe l’alimentation électrique en cas de surcharge,
de surtension, de court-circuit et de surchauffe. L’ali-
mentation électrique sera automatiquement rétablie
après l’élimination de la panne.
Il est uniquement destiné à une utilisation à
l’intérieur. Dans tous les cas, le contact avec
l’humidité doit être évité.
Pour des raisons de sécurité et d’homologation,
toute restructuration et/ou modication du produit est
interdite. Toute utilisation à des ns autres que celles
décrites ci-dessus pourrait endommager le produit.
De plus, une mauvaise utilisation pourrait entraîner
des risques tels que les courts-circuits, les incendies,
les chocs électriques, etc. Lisez attentivement les
instructions du mode d’emploi et conservez-le dans
un endroit sûr. Ne mettez ce produit à la disposition
de tiers qu’avec son mode d’emploi.
Ce produit est conforme aux exigences nationales
et européennes en vigueur. Tous les noms d’entre-
prises et appellations de produits sont des marques
commerciales de leurs propriétaires respectifs. Tous
droits réservés.
Contenu de l’emballage
• Alimentation électrique
• Mode d’emploi
Mode d’emploi actualisé
Téléchargez le mode d’emploi le plus récent sur
www.conrad.com/downloads ou scannez le code
QR indiqué. Suivez les instructions gurant sur le
site Web.
Explication des symboles
Le symbole avec l’éclair dans un triangle
indique qu’il y a un risque pour votre santé,
par ex. en raison d’une décharge électrique.
Le symbole avec le point d’exclamation
dans un triangle sert à indiquer les infor-
mations importantes présentes dans ce
mode d’emploi. Veuillez lire ces informa-
tions attentivement.
Ce produit doit être utilisé en intérieur
dans des endroits secs.
Le produit est conçu selon la classe
de protection II (isolation renforcée ou
double, isolation de protection).
Appareils de commande de sécurité
avec protection contre les courts-cir-
cuits.
Convertisseur indépendant conçu pour
faire fonctionner les lampes sans cou-
vercle ni mesures de sécurité supplé-
mentaires.
F
Adaptateur de LED montés en surface
adaptés pour une xation directe sur des
surfaces normalement inammables.
M M
L’adaptateur de LED électronique peut
être placé sur des surfaces en bois.
110
Protection surchauffe de l’appareillage
de commande de L’adaptateur de LED
à des températures ≥110 ºC.
Consignes de sécurité
Lisez attentivement le mode d’em-
ploi et observez particulièrement les
consignes de sécurité. Nous décli-
nons toute responsabilité en cas de
dommages corporels ou matériels ré-
sultant du non-respect des consignes
de sécurité et des informations rela-
tives à la manipulation correcte conte-
nues dans ce manuel. De tels cas
entraînent l’annulation de la garantie.
a) Informations générales
• Cet appareil n’est pas un jouet. Il doit rester hors de
portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériau d’emballage.
Celui-ci peut se révéler dangereux si des enfants
le prennent pour un jouet.
• Gardez l’appareil à l’abri de températures ex-
trêmes, de la lumière directe du soleil, de se-
cousses intenses, d’humidité élevée, d’eau, de
gaz inammables, de vapeurs et de solvants.
• N’exposez pas le produit à des contraintes mé-
caniques.
• Si une utilisation du produit en toute sécurité n'est
plus possible, arrêtez de l’utiliser et protégez-le
de toute utilisation accidentelle. Un fonctionne-
ment sûr ne peut plus être garanti si le produit :
- est visiblement endommagé,
- ne fonctionne plus correctement,
- a été stocké pendant une période prolongée
dans des conditions défavorables ou
- a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Des se-
cousses, des chocs ou une chute, même de
faible hauteur, peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le
fonctionnement, la sécurité ou le raccordement
de l'appareil.
• L’entretien, les modications et les réparations
doivent être effectués uniquement par un techni-
cien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne -
gure pas dans ce mode d’emploi, contactez notre
service d'assistance technique ou tout autre per-
sonnel technique.
b) Appareils raccordés
• Respectez également les informations concer-
nant la sécurité et le mode d’emploi pour les
autres appareils connectés à ce produit.
c) Indice de protection (IP20)
• Il existe une protection contre le contact avec les
composants sous tension et contre la pénétration
de particules étrangères > 12,5 mm.
• Il n’existe aucune protection contre l'eau, les gaz
combustibles et les vapeurs.
• Il est recommandé d'installer l'appareil dans une
armoire de commande offrant le degré de protec-
tion souhaité.
d) Produit
L’alimentation électrique ne doit être utilisée qu’avec
des lampes LED.
e) Installation
Attention, risque pour la sécurité !
Le produit ne doit être installé que par des per-
sonnes ayant des connaissances et une expé-
rience pertinentes en matière d’électricité ! *)
En cas de mauvaise installation, vous risquez :
• votre propre vie
• la vie de l’utilisateur de l’appareil électrique
Si l’appareil n’est pas installé correctement, vous ris-
quez de graves dommages matériels, par exemple
un incendie.
Vous risquez de voir votre responsabilité personnelle
engagée pour des dommages corporels et matériels.
Consultez toujours un électricien !
*) Connaissances techniques requises pour ef-
fectuer l’installation :
Pour l’installation, les connaissances spécialisées
suivantes sont particulièrement requises :
• Les « Cinq règles de sécurité » : Débrancher du
secteur ; protéger contre une mise sous tension
accidentelle ; s’assurer de l’absence de tension ;
mise à la terre et court-circuit ; couvrir ou proté-
ger les parties adjacentes sous tension
• Utilisation d’outils, de dispositifs de mesure et
d’équipements de protection individuelle appro-
priés, le cas échéant
• Analyse des résultats des mesures
• Utilisation de matériaux d’installation électrique
pour répondre aux exigences de déconnexion
• Indices de protection IP
• Installation de matériel d’installation électrique
• Le type d’alimentation électrique (schéma TN,
schéma IT, schéma TT) et les critères de
connexion correspondants (mise à la terre clas-
sique, mise à la terre de protection, mesures
supplémentaires nécessaires, etc.)
Si vous n’êtes pas un professionnel, ne le faites pas
vous-même, faites-le réaliser par un spécialiste.
Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.
conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie,
microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par
écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment
de l'impression.
Copyright 2023 by Conrad Electronic SE. *2575392_v3_0123_02_mh_dh_fr

Bedradingsschema
Belangrijk
• Zorg ervoor dat de polariteit overeenkomt, zoals afgebeeld in het bedradingsschema.
• De uitgangskabel naar LED-lampen dient ≤ 2 m te zijn.
• Zorg ervoor de luchtstroom niet te belemmeren en dek niet af. Dit apparaat is ontworpen voor
convectiekoeling en vereist geen externe ventilator. Zie “Technische gegevens” voor gebruiks-
en opslagomstandigheden.
• De belastingen vermeld op het voedingslabel en in de “Technische gegevens” mogen niet wor-
den overschreden.
• Zorg ervoor dat de positieve en negatieve markeringen overeenkomen, zoals staat aangegeven
op het nominale specicatielabel van het product.
Onderhoud
Het product vereist geen enkel onderhoud en dient om geen enkele reden te worden ontmanteld. Reparaties
mogen uitsluitend door een bevoegde specialist worden uitgevoerd.
Verwijdering
Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet
met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van
zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.
Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van
het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude
batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen
die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd,
van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.
Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis
terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):
• in onze Conrad-lialen
• in de door Conrad gemaakte inzamelpunten
• in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn
ingericht door fabrikanten en distributeurs in de zin van de ElektroG
Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker ver-
antwoordelijk.
Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleve-
ren van oude apparaten en het recyclen van oude apparaten.
Technische gegevens
Bedrijfsspanning 230 V/AC, 50/60 Hz
Bedrijfsstroom (max.) 0,2 A
Uitgangsspanning 24 V/DC
Uitgangsstroom 0,625 A
Uitgangsvermogen (Max.) 15 W
Dimbaar Nee
Spanningstolerantie ±5 %
Rimpel/lawaai 300 mV
Efciëntie bij volle belasting 80 %
Bescherming Overbelasting, overspanning, kortsluiting te hoge temperatuur
Beschermingsgraad IP20
Beschermingsklasse II
Ingang-/uitgangskabel H03VVH2-F 2 x 0,75 mm2
Striplengte 7 mm
Bedrijfsomstandigheden -20 tot +40 ºC, 20 – 90 % RV (niet condenserend)
Opslagcondities -40 tot +80 ºC, 10 – 90 % RV (niet condenserend)
Afmetingen (L x B x H) 90 x 40 x 24 mm
Gewicht 65 g
Gebruiksaanwijzing
LED-adapter
Bestelnr. 2575392
Beoogd gebruik
Dit product is een schakelende voeding met een con-
stante uitgangsspanning van 24 V/DC voor gebruik
met lichtdioden (LED-lampen). Een elektronische
beveiligingscircuit schakelt de voeding uit in het ge-
val van overbelasting, overspanning, kortsluiting en
te hoge temperatuur. De voeding wordt automatisch
gereset nadat de fout is verholpen en is dan weer
gereed voor gebruik.
Dit product is alleen bedoeld voor gebruik bin-
nenshuis. Contact met vocht moet absoluut
worden vermeden.
Om veiligheids- en goedkeuringsredenen mag u
niets aan dit product veranderen. Als het product
voor andere doeleinden wordt gebruikt dan hierboven
beschreven, kan het worden beschadigd. Bovendien
kan onjuist gebruik resulteren in kortsluiting, brand,
elektrische schokken of andere gevaren. Lees de ge-
bruiksaanwijzing goed door en bewaar deze op een
veilige plek. Het product mag alleen samen met de
gebruiksaanwijzing aan derden worden doorgegeven.
Het product is voldoet aan de nationale en Europese
wettelijke voorschriften. Alle bedrijfs- en productna-
men zijn handelsmerken van de betreffende eigena-
ren. Alle rechten voorbehouden.
Leveringsomvang
• Voeding
• Gebruiksaanwijzing
Meest recente gebruiksaanwijzing
Download de meest recente gebruiksaanwijzing via
www.conrad.com/downloads of scan de afgebeelde
QR-code. Volg de aanwijzingen op de website op.
Verklaring van de tekens
Het symbool met een bliksemschicht in een
driehoek wijst op een risico voor uw ge-
zondheid, bijv. door een elektrische schok.
Dit symbool met het uitroepteken in een
driehoek wordt gebruikt om belangrijke
informatie in deze gebruiksaanwijzing
te onderstrepen. Lees deze informatie
altijd aandachtig door.
Dit product dient binnenshuis en op een
droge plek te worden gebruikt.
Het product is ontworpen volgens be-
schermingsklasse II (versterkte of dub-
bele isolatie, beschermende isolatie).
Voorschakelapparatuur met beschermen-
de isolatie en beveiliging tegen kortsluiting.
Onafhankelijke omvormer ontworpen voor
het bedienen van verlichting zonder extra
behuizingen of veiligheidsmaatregelen.
F
De LED-adapter zijn geschikt voor di-
recte montage op normaal ontvlambare
oppervlakken.
M M
De LED-adapter kan op houten opper-
vlakken worden geplaatst.
110
De LED-adapter is beveiligd tegen over-
verhitting tot temperaturen ≥110 ºC.
Veiligheidsinstructies
Lees de gebruiksaanwijzing aan-
dachtig door en neem vooral de vei-
ligheidsinformatie in acht. Indien de
veiligheidsinstructies en de aanwij-
zingen voor een juiste bediening in
deze gebruiksaanwijzing niet worden
opgevolgd, aanvaarden wij geen ver-
antwoordelijkheid voor hieruit resul-
terend persoonlijk letsel of materiële
schade. In dergelijke gevallen vervalt
de aansprakelijkheid/garantie.
a) Algemene informatie
• Dit apparaat is geen speelgoed. Houd het buiten
het bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rond-
slingeren. Dit kan voor kinderen gevaarlijk speel-
goed worden.
• Bescherm het product tegen extreme tempe-
raturen, direct zonlicht, sterke schokken, hoge
vochtigheid, vocht, brandbare gassen, stoom en
oplosmiddelen.
• Stel het product niet aan mechanische spanning
bloot.
• Als het product niet langer veilig gebruikt kan
worden, stel het dan buiten bedrijf en zorg ervoor
dat niemand het per ongeluk kan gebruiken. Vei-
lig gebruik kan niet langer worden gegarandeerd
als het product:
- zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- gedurende een langere periode onder slechte
omstandigheden is opgeslagen of
- onderhevig is geweest aan ernstige transport-
belasting.
• Behandel het product met zorg. Schokken, stoten
of zelfs een val van geringe hoogte kunnen het
product beschadigen.
• Raadpleeg een expert als u vragen hebt over ge-
bruik, veiligheid of aansluiting van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen
alleen uitgevoerd worden door een technicus of
een daartoe bevoegd servicecentrum.
• Als u nog vragen heeft die niet door deze ge-
bruiksaanwijzing worden beantwoord, kunt u
contact opnemen met onze technische dienst of
ander technisch personeel.
b) Aangesloten apparatuur
• Neem tevens de veiligheids- en gebruiksinstruc-
ties van andere apparaten die op het product zijn
aangesloten in acht.
c) Beschermingsklasse (IP20)
• Het is voorzien van een bescherming tegen con-
tact met stroomgeleidende onderdelen en het
binnendringen van vreemde deeltjes >12,5 mm.
• Er is geen bescherming tegen water, ontbrandba-
re gassen en dampen.
• Het is raadzaam het apparaat in een schakelkast
te installeren waardoor deze de gewenste mate
van bescherming krijgt.
d) Product
De voeding dient uitsluitend te worden gebruikt met
LED-lampen.
e) Installatie
Let op, veiligheidsgevaar!
Het product dient uitsluitend te worden geïnstal-
leerd door personen met de vereiste technische
kennis en ervaring! *)
Als het apparaat niet goed wordt geïnstalleerd, dan
bestaat er een risico:
• voor uw eigen leven
• voor het leven van de gebruiker van het elektri-
sche apparaat
Wanneer het incorrect is geïnstalleerd, dan loopt
u het risico op ernstige schade aan eigendommen
door bijv. brand.
U loopt het risico op persoonlijke aansprakelijkheid
voor persoonlijk letsel en materiaalschade.
Raadpleeg altijd een elektricien!
*) Technische kennis vereist voor het uitvoeren
van de installatie:
Voor de installatie is de volgende gespecialiseerde
kennis vereist, in het bijzonder:
• De “Vijf Veiligheidsregels”: Loskoppelen van de
netvoeding; beveiliging tegen onbedoeld inscha-
kelen; garanderen dat er geen spanning aanwe-
zig is; aarde en kortsluiting; stroomgeleidende
onderdelen in de buurt afdekken of beschermen
• Gebruik geschikt(e) gereedschap, meetappa-
ratuur en persoonlijke beschermingsmiddelen
wanneer nodig
• Analyse van meetresultaten
• Gebruik van elektrische installatiematerialen om te
voldoen aan de vereisten voor stroomonderbreking
• IP-beschermingsklasse
• Installatie van elektrische installatiematerialen
• Het voedingstype (TN-systeem, IT-systeem,
TT-systeem) en de corresponderende criteria
voor aansluiting (klassieke aarding, bescher-
mende aarding, vereiste aanvullende maatre-
gelen, enz.)
Als u geen professional bent, voer de installatie dan
niet zelf uit, laat het over aan een specialist.
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten,
vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of
de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever.
Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
Copyright 2023 by Conrad Electronic SE. *2575392_v3_0123_02_mh_dh_nl
