Contura 596T User manual

596T
contura.eu

SE
FR
FI
DE
GB
IT
NO
DK
NL
Fakta 3
Installationsavstånd 4
Prestandadeklaration 5
EU-försäkran om överrenskommelse 6
Montering 39
Tiedot 27
Asennusetäisyys 28
Suoritustasoilmoitus 29
EU-vaatimustenmukaisuusvakuutus 30
Asennus 39
Données Techniques 15
Distances d’installation 16
Déclaration des performance 17
Déclaration de conformité UE 18
Montage 39
Fakta 11
Installasjonsavstand 12
Ytelseserklæring 13
EU-samsvarserklæring 14
Montering 39
Fakta 23
Installationsafstand 24
Præstationserklæring 25
EU-overensstemmelserklæring 26
Montering 39
Gegevens 35
Installatieafstand 36
Prestatieverklaring 37
EU-conformiteitsverklaring 38
Monteren 39
Fakten 7
Installationsabstände 8
Leistungsdeklaration 9
EU-Konformitätserklärun 10
Montage 39
Facts 19
Installation distances 20
Declaration of performance 21
EU Declaration of Conformity 22
Assembly 39
Dati Tecnici 31
Distanze di sicurrezza 32
Dichiarazione di prestazione 33
Dichiarazione di Conformità UE 34
Montaggio 39

!

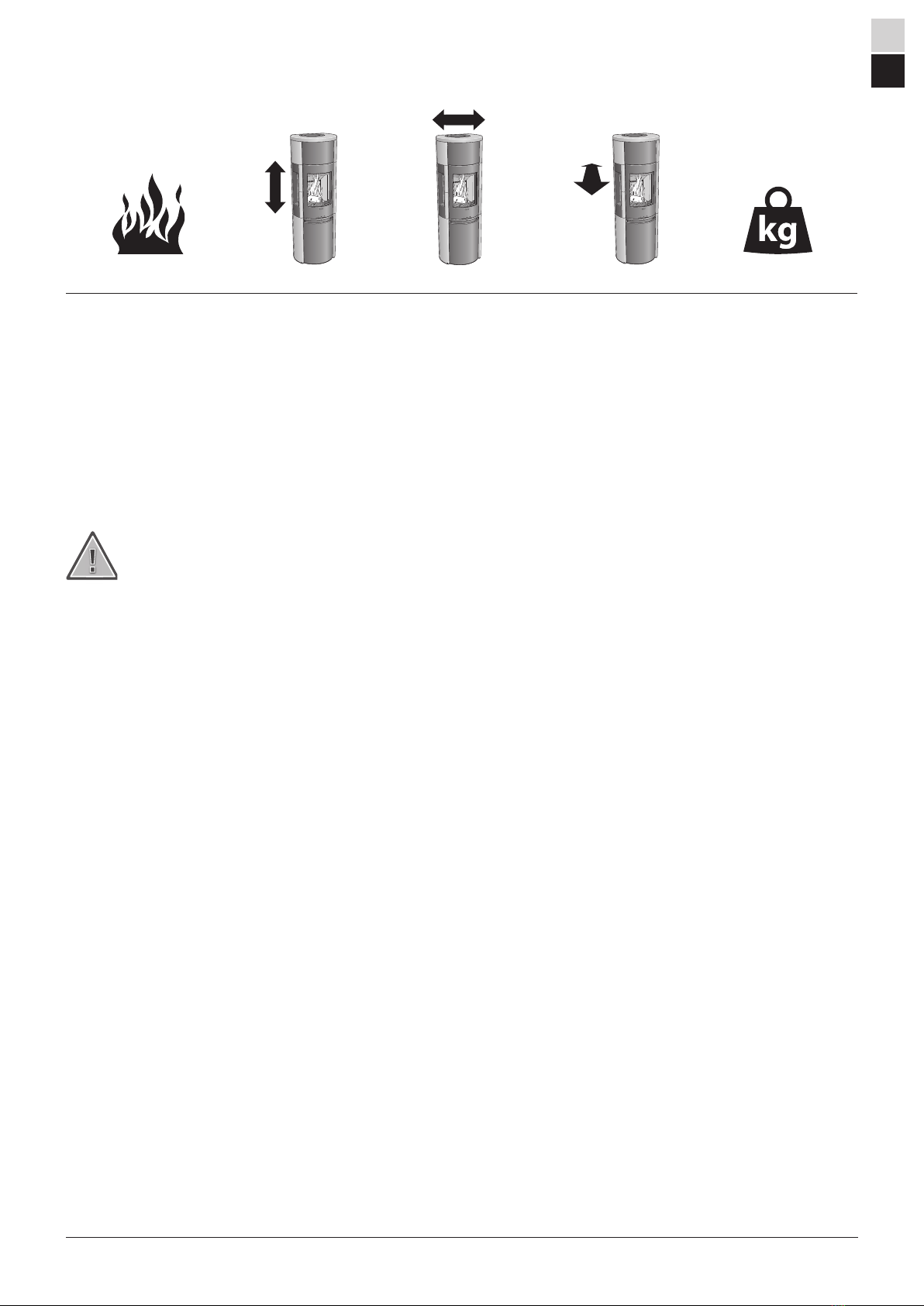

3-7 kW 1544 mm 542 mm 463 mm 220 kg
SE
3
Montering av fackman
För att kaminens funktion och säkerhet ska kunna
garanteras rekommenderar vi att installationen
utförs av en fackman. Kontakta någon av våra
återförsäljare som kan rekommendera lämpliga
montörer.
Bygganmälan
För installation av eldstad och uppförande av
skorsten fordras att en bygganmälan inlämnas
till vederbörande byggnadsnämnd. För råd
och anvisningar angående bygganmälan
rekommenderar vi er att rådfråga
byggnadsnämnden i er kommun.
Husägaren står själv ansvarig för att föreskrivna
säkerhetskrav är uppfyllda och för att
installationen blir inspekterad av en kvalificerad
kontrollant.Skorstensfejarmästaren ska informeras
om installationen eftersom den medför ändrat
sotningsbehov.
Bärande underlag
Kontrollera att träbjälklaget har tillräcklig bärighet
för kamin med skorsten. Kaminen och skorstenen
kan normalt placeras på ett vanligt träbjälklag i ett
enfamiljshus om totalvikten inte överstiger 400 kg.
Eldstadsplan
På grund av risken för utfallande glöd måste ett
brännbart golv skyddas av ett eldstadsplan. Det
ska sträcka sig 300 mm framför eldstaden och
100 mm på vardera sida om eldstaden, eller ha
200 mm tillägg på vardera sida om öppningen.
Eldstadsplanet kan bestå av till exempel natursten,
betong, plåt eller glas. Eldstadsplan av lackerad
plåt samt av glas säljs som tillbehör till dessa
modeller.
Slutbesiktning av
installationen
Det är mycket viktigt att installationen besiktigas
av behörig skorstensfejarmästare innan kaminen
tas i bruk. Läs också igenom ”Bruksanvisning för
Eldning”, innan första eldningen.
Fakta
Nominell effekt 5 kW
Verkningsgrad 80%
Rökgasmasseflödet 4,2 g/s
Godkänd i enlighet med:
Europeisk standard EN-13240
NS 3059 (Norge)
BImSchV.2 (Tyskland)
Art. 15a B-VG (Österrike)
Clean Air Act. (UK)
Kaminen blir mycket varm
I drift blir vissa ytor på kaminen mycket
varma och kan förorsaka brännskador vid
beröring. Var också uppmärksam på den
kraftiga värmestrålningen genom luckglaset.
Om brännbart material placeras närmare
än angivet säkerhetsavstånd kan brand
förorsakas. Pyreldning kan orsaka hastig
gasantändning med risk för både materiella
skador och personskador som följd.
Anslutning till skorsten
• Kaminen ska anslutas till skorsten dimensionerad för minst 400°C
rökgastemperatur.
• Anslutningsstosens diameter mäter 150 mm utvändigt.
• Normalt skorstensdrag under nominell drift bör vara mellan 20-25 Pa
nära anslutningsstosen. Draget påverkas främst av längden och arean
på skorstenen, men även av hur trycktät den är. Minsta rekommenderad
skorstenslängd är 3,5 m och lämplig dimension på rökkanalen är Ø130 till
Ø150 mm.
• En rökkanal med skarpa böjar och horisontell dragning reducerar draget i
skorstenen. Maximal horisontell rökkanal är 1 m, förutsatt att den vertikala
rökkanalslängden är minst 5 m.
• Rökkanalen ska kunna sotas i hela sin längd, och sotluckorna ska vara lätta
att komma åt.
• Var noga med att kontrollera att skorstenen är tät och att inga läckage
förekommer runt sotluckor och vid röranslutningar. Se sid 40.
Tillförsel av förbränningsluft
När en kamin installeras i ett rum ökar kraven på lufttillförsel till rummet.
Luft kan tillföras indirekt via en ventil i ytterväggen, eller via en kanal utifrån
som ansluts till stosen på kaminens undersida. Mängden luft som går åt till
förbränningen är cirka 15 m3/h.
Anslutningsstosen till förbränningsluften har en ytterdiameter på 67mm.
Vid rördragning längre än 1 m ska rördiametern ökas till 100 mm och
motsvarande större väggventil väljas.
I uppvärmda utrymmen ska kanalen kondensisoleras med 30 mm mineralull
försedd med fuktspärrande ytskikt. Vid genomförandet är det också viktigt att
täta runt hålet i väggen (alt. golvet) med tätningsmassa.
Som tillbehör finns 1 m kondensisolerad förbränningsluftsslang.
Contura förbehåller sig rätten att ändra angivna mått och beskrivna förfaranden i denna
anvisning utan särskilt meddelande. Den aktuella utgåvan kan laddas ner från www.contura.eu

SE
4
C596T
!
* Om kaminen placeras på ett eldstadsplan av till exempel glas (tillbehör) påverkas höjden från golvet med ett mått motsvarande eldstadsplanets tjocklek, för friliggande eldstadsplan i glas gäller 10 mm.
** För att undvika missfärgning av målad obrännbar vägg rekommenderar vi samma sidoavstånd som till brännbar vägg.
*** Exempel på godkänd brandmur är 120 mm massivtegel alternativt 100 mm lättbetong.
Minsta avstånd framför kaminöppningen
till brännbar byggnadsdel eller inredning
ska vara 1 m.
Måttskisserna visar endast minsta till-
låtna installationsavstånd för kaminen.
Vid anslutning till stålskorsten skall även
skorstenens krav på säkerhetsavstånd
beaktas. Säkerhetsavståndet från ett
oisolerat skorstensrör till brännbar bygg-
nadsdel skall vara minst 300 mm.
Installationsavstånd
Friliggande eldstadsplan
i glas (tillbehör) ökar
anslutningshöjden till
skorsten med 10 mm.
VID INSTALLATION AV VRIDPLATTA (TILLVAL)
gäller ej nedan angivna installationsavstånd.
Se separat installationsanvisning för vridplatta.
1544
542
2300*
D 574
74
201
Brännbart tak
141
100
B 1127*
A 1221*
C 589
32
463
Tilluftsstos Ø67
Utv. Ø150
Tillåtet område
för brännbar
byggnadsdel
A = höjd från golv till skorstensanslutning
uppåt
B = höjd från golv till c/c
skorstensanslutning bakåt
C = höjd från golv till tilluftsstos
D = höjd från golv till underkant lucka
E = minsta höjd till lutande tak vid
centrum av skorsten
410
175 100
717
400
902
Brännbar vägg
285
50
592
725
800
800
Brandmur ***
450**
850
1100
179**
190
50
Brandmur ***
750
479
240
100
400
400
Brännbar vägg
INSTALLATION MOT BRÄNNBAR VÄGG INSTALLATION MOT BRANDMUR
2300
E 530
100

PRODUKT
Produkttyp Vedeldad kamin
Typbeteckning Contura 596T
Avsedd användning Rumsvärmare i bostadshus
Bränsle Ved
TILLVERKARE
Namn NIBE AB / Contura
Adress Box 134, Skulptörvägen 10
SE-285 23 Markaryd, Sverige
VERIFIKATION
Enligt AVCP System 3
Europastandard EN 13240:2001 / A2:2004 / AC:2007
Testinstitut Rein-Ruhr Feuerstätten Prüfstelle, NB 1625.
Prestandadeklaration enligt
förordning (EU) 305/2011
DEKLARERAD PRESTANDA
VÄSENTLIGA EGENSKAPER PRESTANDA HARMONISERAD TEKNISK
SPECIFIKATION
Brandsäkerhet Klarar
Brandteknisk klass A1
Minsta avstånd till brännbart material Rygg: 100 mm
Sida: 479 mm
Tak: 756 mm
Front: 1000 mm
Golv: 0 mm
Hörn: 175 mm
Brandfara på grund av att brinnande bränsle
faller ut
Klarar EN 13240:2001 / A2:2004 / AC:2007
Rengörbarhet Klarar
Emissioner från förbränningen CO: 1500 mg/ m3
NOx: 200 mg/ m3
OGC: 120 mg/ m3
PM: 40 mg/ m3
Yttemperaturer Klarar
Temperatur på handtag Klarar
Mekanisk hållfasthet Klarar
Temperatur i utrymme för vedförvaring Klarar
Nominell effekt 5,0 kW
Verkningsgrad 80,0%
Rökgastemperatur vid nominell effekt 299°C
Rökgastemperatur i anslutningsstos 359°C
Undertecknad ansvarar för tillverkning och överensstämmelse med deklarerad prestanda.
Niklas Gunnarsson, Affärsområdeschef NIBE STOVES
Markaryd den 1 september 2022
Nr. C596T-CPR-220901
SE
5

EU-försäkran om överensstämmelse
Tillverkare NIBE AB / Contura
Adress Box 134, Skulptörvägen 10
285 23 Markaryd, Sweden
E-postadress [e-mail]
Webbplats www.contura.eu
Telefon: [phone]
DENNA EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE GES UNDER EGET ANSVAR OCH GÄLLER NEDAN ANGIVEN PRODUKT.
Benämning Contura 500 Style-serien: 510 (TL) / 520 (T) / 556 (T/TL) / 586 / 590T / 596 (T)
Produktidentifiering www.contura.eu
OVAN ANGIVEN PRODUKT ÖVERENSSTÄMMER MED NEDAN ANGIVNA, TILLÄMPLIGA EUROPEISKA DIREKTIV, FÖRORDNINGAR OCH STANDARDER.
TILLÄMPLIGA EU-DIREKTIV OCH -FÖRORDNINGAR: TILLÄMPLIGA HARMONISERADE STANDARDER:
Direktiv 2009/125/EG EN 13240:2001/A2:2004/AC:2007
Förordning (EU) 2015/1185 CEN/TS 15883:2010
Förordning (EU) 2015/1186
Förordning (EU) 2017/1369
Förordning (EU) 305/2011
TEKNISK DOKUMENTATION
Indirekt uppvärmningsfunktion Nej
Direkt utgående värmeeffekt 5,0 kW
Energieffektivitetsindex (EEI) 106,0
Testrapport RRF 40 15 3859, NB 1625
DATA VID DRIFT MED FÖREDRAGET BRÄNSLE
POST SYMBOL VÄRDE ENHET POST SYMBOL VÄRDE ENHET
UTGÅENDE VÄRMEEFFEKT NYTTOVERKNINGSGRAD BERÄKNAD PÅ NETTOVÄRMEVÄRDE
Nominell utgående värmeeffekt Pnom. 5,0 kW Nyttoverkningsgrad vid nomi-
nell utgående värmeeffekt ηth., nom. 80,0 %
ELFÖRBRUKNING KRINGUTRUSTNING TYP AV REGLERING AV UTGÅENDE VÄRMEEFFEKT/RUMSTEMPERATUR
Vid nominell utgående värmeeffekt elmax. – kW Enstegs utgående värmeeffekt, ingen rumstemperaturreg-
lering Ja
Vid min. utgående värmeeffekt elmin. – kW Minst två manuella steg, ingen rumstemperaturreglering Nej
I standbyläge elSB – kW Rumstemperaturreglering med mekanisk termostat Nej
Rumstemperaturreglering med elektronisk termostat Nej
Rumstemperaturreglering med elektronisk termostat plus
dygnstimer Nej
Rumstemperaturreglering med elektronisk termostat plus
veckotimer Nej
ANDRA REGLERINGSALTERNATIV
Rumstemperaturreglering med närvarodetektering Nej
Rumstemperaturreglering med detektering av öppna fönster Nej
Möjlighet till fjärrstyrning
Särskilda förutsättningar för montering,
installation eller underhåll
Brandsäkerhet och säkerhetsavstånd till antändliga byggnadsmaterial måste alltid beaktas.
Tillräcklig tillförsel av förbränningsluft måste alltid vara säkerställd. Ventilations- och utsugssystem kan påverka förbränningslufttillförseln.
BRÄNSLE FÖREDRAGET
BRÄNSLE ANNAT ANVÄNDBART BRÄNSLE ηS(%)
EMISSIONER VID NOMINELL UTGÅENDE VÄRMEEFFEKT
PM OGC CO NOx
mg/Nm3 (13% O2)
Vedbränsle med fukthalt ≤25% Ja Nej 70,0 40 120 1500 200
Pressat trä med fukthalt <12% Nej Ja 70,0 40 120 1500 200
Annan träbaserad biomassa Nej Nej
Ej träbaserad biomassa Nej Nej
Antracit och ångkol Nej Nej
Hård koks Nej Nej
Lågtemperaturkoks Nej Nej
Stenkol Nej Nej
Brunkolsbriketter Nej Nej
Torvbriketter Nej Nej
Blandbriketter (blandade fossilbränslen) Nej Nej
Andra fossila bränslen Nej Nej
Blandbriketter (biomassa + fossilbränslen) Nej Nej
Andra blandningar av biomassa och fast bränsle Nej Nej
Undertecknad ansvarar för tillverkning och överensstämmelse med angivna egenskaper och prestanda.
Niklas Gunnarsson, Affärsområdeschef NIBE STOVES
Markaryd, 1 januari 2022
SE
6

39
1
2
35
4
803388
803382
803387
803389
803380
803384
803379
SE
FR
FI NL
DE
GB
IT
NO
DK
Montering
Om insatsen behöver läggas ned för att
förflyttas bör lösa delar demonteras.
Demontering av eldstadsbeklädnad
beskrivs i slutet av denna anvisning.
1 Brasbegränsare
2 Rostertallrik
3 Varmluftsgaller
4 Eldstadsbeklädnad (Vermiculit)
5 Typskylt
Vor der Montage
Wenn der Einsatz in liegender Position
versetzt werden muss, sind lose Komponenten
zu demontieren. Die Demontage der
Brennraumauskleidung wird am Ende dieser
Anleitung beschrieben.
1 Stehrost
2 Rostteller
3 Warmluftgitter
4 Feuerstättenauskleidung (Vermiculit)
5 Typenschild
Før montering
Hvis innsatsen må legges ned for å flyttes,
bør løse deler demonteres. Demontering
av brennplater og hvelv er beskrevet mot
slutten av denne veiledningen.
1 Kubbestopper
2 Rist
3 Varmluftsgitter
4 Brennplater og hvelv (Vermikulitt)
5 Typeskilt
Avant de procéder au
montage
Les éléments non fixés devront être
déposés si l’insert doit être couché
pour être déplacé. Le démontage de
l’habillage du foyer est décrite à la fin de
ce document.
1 Grille de retenue
2 Grille
3 Grille air chaud
4 Habillage du foyer (Vermiculite)
5 Plaque signalétique
Prior to installation
If the insert needs to be put down to
be moved, loose components should
be removed. Removal of the hearth
cladding is described at the end of these
installation instructions.
1 Fire bars
2 Grate disc
3 Hot air grate
4 Fire bricks (Vermiculite)
5 Type plate
Før opstilling
Hvis indsatsen skal lægges ned for at
blive flyttet, bør løsdele afmonteres.
Afmontering af ovnbeklædning beskrives
i slutningen af denne vejledning.
1 Brændeholder
2 Rund askerist
3 Varmluftsgitter
4 Ovnbeklædning (Vermiculite)
5 Typeskilt
Ennen asennusta
Jos tulipesä pitää siirtää kyljellään, irto-
osat pitää irrottaa. Tulipesän verhoilun
irrotus kuvataan ohjeen lopussa.
1 Suojareunus
2 Arina
3 Lämminilmaritilä
4 Tulipesän verhous (vermikuliitti)
5 Tyyppikilpi
Prima del montaggio
Se è necessario smontare l’inserto per
spostarlo, rimuovere prima i componenti
liberi. La procedura di smontaggio del
rivestimento del focolare è descritta alla fine
delle presenti istruzioni.
1 Griglia ferma-legna
2 Griglia del braciere
3 Griglia di ventilazione
4 Rivestimento interno del focolare
(vermiculite)
5 Targhetta identificativa
Voorafgaand aan
montage
Als de inzet liggend moet worden verplaatst,
moeten losse onderdelen worden
gedemonteerd. De demontage van de
haardbekleding wordt beschreven aan het
eind van deze instructies.
1 Houtvanger
2 Roosterschijf
3 Heteluchtrooster
4 Haardbekleding (vermiculiet)
5 Typeplaatje

40
Ø ca 180 mm
Ø ca 180 mm
21
4 5
3
SE
DE
NO
FR
GB
DK
FI
IT
NL
Bakåtanslutning till murad skorsten
Rückseitiger Anschluss an einen gemauerten Schornstein
Bakmontering til murt skorstein
Raccordement par l’arrière à une cheminée de maçonnerie
Rear connection to a masonry chimney
Tilslutning bagud til muret skorsten
Liitäntä taaksepäin muurattuun savupiippuun
Collegamento alla canna fumaria in muratura dal retro della stufa
Achterwaartse aansluiting op een gemetselde schoorsteen

41
SE
DE
NO
FR
GB
DK
FI
IT
NL
Toppanslutning till skorsten
Varmluftsgallret måste vara monterat innan
skorstenen toppansluts.
Oberseitiger Anschluss an den Schornstein
Das Warmluftgitter muss montiert sein, bevor ein
Schornsteinanschluss an der Oberseite erfolgt.
Toppmontering til skorstein
Varmluftsgitteret må være montert før skorsteinen
topptilkobles.
Raccordement par le haut
Monter la grille d’air chaud avant le raccordement à la
cheminée par le haut.
Top connection to the chimney
The hot air grille must be installed before chimney
top connection.
Toptilslutning til skorsten
Varmluftristen skal være monteret, før
skorstenen toptilsluttes.
Liitäntä ylöspäin savupiippuun
Lämminilmaritilä pitää asentaa ennen savupiipun
liitäntää ylöspäin.
Collegamento alla canna fumaria dal piano della stufa
Prima di collegare la canna fumaria al piano della stufa, assicurarsi
che la griglia dell'aria calda sia montata.
Bovenaansluiting op een schoorsteen
Het heteluchtrooster moet zijn gemonteerd, voordat de
schoorsteen op de bovenaansluiting wordt aangesloten.

42
HK HK
40 mm
1 2
HK
40 mm
HK
40 mm
3 4
SE
DE
NO
FR
GB
DK
FI
IT
NL
Tilluft
Zuluft
Tilluft
Arrivée d’air
Supply
Forbrændingsluft
Tuloilma
Alimentazione dell’aria
Toevoerlucht

43
2
1
3 4 5
13
13
VANADI UM
No. 7
CHROME

44
6
8
910
7

45
11
12
!
SE
DE
NO
FR
GB
DK
FI
IT
NL
Vid val av värmemagasin gå till nästa sida.
Blättern Sie bei Auswahl eines Wärmespeichermagazins zur nächsten Seite.
For å velge varmemagasin, gå til neste side.
Pour l’option réservoir d’accumulation de chaleur, voir page suivante.
For the heat tank option, go to the next page.
Hvis du har valgt varmemagasin, gå til næste side.
Lämpömakasiinin valintaa varten mene seuraavalle sivulle.
Per il montaggio dell’accumulatore di calore vedere la pagina successiva.
Ga bij het kiezen van een warmtemagazijn naar de volgende pagina.

46
!
!
1 2
Kamin med spjäll får ej utrustas med fläkt! Vid toppansluten skorsten måste värmemagasinet och
spjället monteras före skorstenen.
Kaminöfen mit Ventilator dürfen nicht mit
Konvektionsklappen bestückt werden! Bei einem oberseitig angeschlossenen Schornstein müssen
Wärmespeichermagazin und Klappe vor dem Schornstein
montiert werden.
Peisovn med vifte må ikke utstyres med
konveksjonsspjeld! Ved topptilkoblet skorstein må varmemagasinet og spjeldet
monteres før skorsteinen.
Le poêle doté d’un ventilateur ne doit pas être
équipé d’un volet de convection! Lorsque la cheminée est à raccordement par le haut, le
réservoir d’accumulation de chaleur et le volet doivent être
montés avant la cheminée.
Stoves with fans must not be equipped with a
convection damper!
With top connected chimneys, the heat tank and the damper
must be installed before the chimney.
Brændeovne med ventilator må ikke udstyres med
konvektionsspjæld!
Ved toptilsluttet skorsten skal varmemagasinet og spjældet
monteres før skorstenen.
Puhaltimella varustettua takkaa ei saa varustaa
kiertoilmapellillä!
Kun takka liitetään ylöspäin savupiippuun, lämpömakasiini ja
pelti pitää asentaa ennen savupiippua.
Le stufe provviste di ventola non possono essere
equipaggiate di farfalla di convezione dell’aria!
Per le stufe con collegamento alla canna fumaria dal top,
montare l’accumulatore di calore e la regolazione dell’aria
prima del tubo per i fumi.
Een kachel met ventilator mag niet worden uitgerust
met een convectieklep!
Bij een aan de bovenkant aangesloten schoorsteen moeten
eerst het warmtemagazijn en de klep worden gemonteerd en
dan de schoorsteen.
SE SE
DE DE
NO
NO
FR
FR
GB
GB
DK
DK
FI
FI
IT
IT
NL
NL

47
3

48
1
12
2
1
2
3 4

49
1
3
2
2
1
SE
DE
NO
FR
GB
DK
FI
IT
NL
Luckan kan spärras i öppet läge, med hjälp av låsarmen på kaminens
vänstra sida.
Uppställning av luckan, vid städning/service
Mithilfe des Armes an der linken Seite des Kamins kann die Tür in
ihrer geöffneten Stellung arretiert werden.
Låsing av døren i åpen posisjon, ved rengjøring/
service
Døren kan låses i åpen posisjon, ved hjelp av låsearmen på venstre
siden av ovnen.
Placement de la porte, pour le nettoyage et/
ou l’entretien
La porte peut être verrouillée en position ouverte, à l’aide du levier de
verrouillage situé sur le côté gauche du poêle.
The door can be secured in the open position using the locking lever
on the left side of the stove.
Door in open position, for cleaning/service
Spærring af lågen, ved rengøring/service
Lågen kan spærres i åben position ved hjælp af låsearmen på
venstre side af brændeovnen.
Luukun asettaminen puhdistusta/huoltoa varten
Luukku voidaan lukita avattuun asentoon takan vasemmalla
puolella olevalla lukitusvarrella.
Lo sportello può essere bloccato in posizione aperta con una levetta di
blocco posta sotto la parte sinistra della stufa.
Bloccaggio dello sportello per la pulizia/
la manutenzione
De deur kan in geopende stand worden vastgezet met behulp van de
vergrendeling aan de linkerzijde van de kachel.
Plaatsen van de deur, bij schoonmaken/onderhoud
Aufstellen der Tür für Reinigung und Service

50
1
32
SE
DE
NO
FR
GB
DK
FI
IT
NL
Demontera eldstadsbeklädnaden (Vermiculit)
So demontieren Sie die Brennraumauskleidung (Vermiculit)
Slik demonterer du ildstedsbekledningen (Vermikulitt)
Voici comment démonter l’habillage du foyer (Vermiculite)
How to remove the hearth surround (Vermiculite)
Sådan afmonterer du ovnbeklædningen (Vermiculite)
Näin irrotat tulipesän verhouksen (vermikuliitti)
Come smontare il rivestimento del focolare (vermiculite)
Zo demonteert u de kachelbekleding (vermiculiet)
Handle with care!
!

811370 IAV SE-EX C596T Style-6
2023-10-05 NIBE AB · Box 134 · 285 23 Markaryd · Sweden
contura.eu
