Cooke & Lewis CL60CGRF User manual

CL60CGRF 3663602553052
V10818

[01] x1 [03] x1
[05] x1 [06] x1
[07] x6
[11] x4 [12] x4 [13] x1[10] x4
[08] x6
(4 x 32mm)
[09] x4
(3.5 x 10mm)
[04] x1
[02] x1
ț
ț
ț
ÖNEMLI -
1 2
x2
6mm

'DKLOGH÷LOGLU
No incluido
Não incluída
Nu este inclus
Not included
1LFKWLQEHJULIIHQ
Non inclus
1LHGRáąF]RQR
ɇɟɩɪɢɥɚɝɚɟɬɫɹ

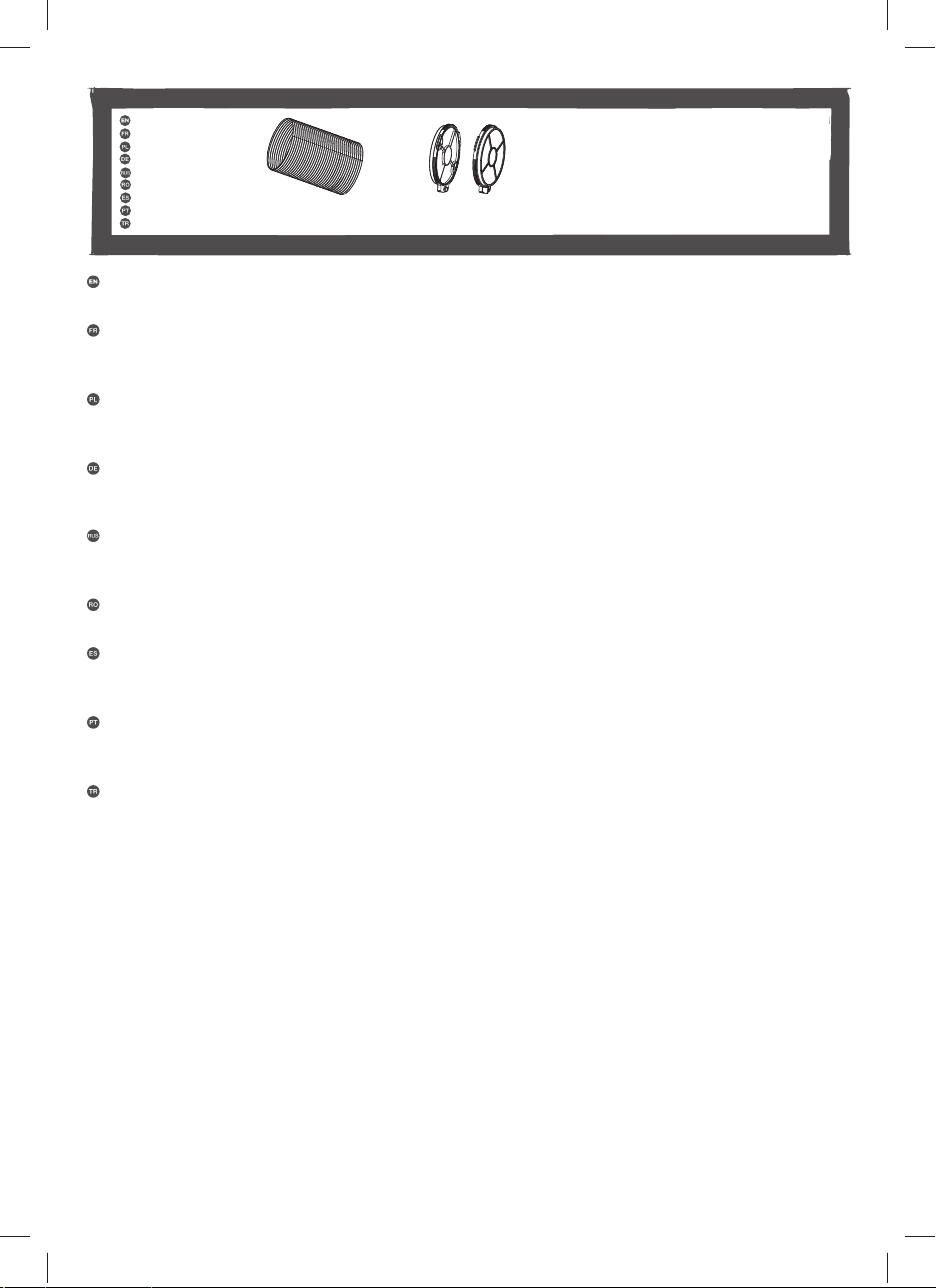

CARBFILT4
3663602843092
VENT PACK (Ø150mm)
3663602843153
This appliance includes a universal motor body. Replacement glass panels are available. Please
contact the customer service helpline for advice at the end of the Care & Maintenance section.
Cet appareil comprend un corps de moteur universel. Des panneaux de verre de remplacement
sont disponibles. Contacter le service client par téléphone pour obtenir des conseils, dont le numéro
se trouve à la fin de la section Entretien.
To urządzenie jest wyposażone w uniwersalnąobudowęsilnika. Dostępne sąwymienne
panele szklane. Skorzystaćz infolinii dla klientów w celu uzyskania porady – patrz koniec części
Konserwacja i utrzymanie.
Im Lieferumfang dieses Geräts ist ein Universal-Motorgehäuse enthalten. Ersatz-Glasscheiben sind
verfügbar. Bei Fragen hierzu nutzen Sie bitte die Kundendienst-Hotline, die Sie am Ende des Abschnitts
Pflege & Wartung finden.
Прибор оборудован универсальным электродвигателем. Доступны запасные стеклянные
панели. Обратитесь за помощью вЦентр обслуживания клиентов (см. информацию вконце
раздела «Уход иобслуживание»).
Acest aparat include un corp de motor universal. Sunt disponibile panouri de schimb din sticlă.
Pentru sfaturi, contactaţi serviciul de asistenţă clienţi, la finalul secţiunii Îngrijire şi întreţinere.
Este aparato incluye una carcasa de motor universal. Hay disponibles paneles de cristal
de repuesto. Póngase en contacto con el servicio de atención telefónica al cliente para recibir
asesoramiento; encontrará los datos al final de la sección Cuidado y mantenimiento.
Este aparelho inclui um corpo de motor universal. Estão disponíveis painéis de vidro de
substituição. Para obter aconselhamento, contacte a linha de atendimento ao cliente que se
encontra na parte final da secção Cuidados e manutenção.
Bu cihazda genel amaçlıbir motor gövdesi bulunur. Yedek cam panelleri mevcuttur. Tavsiye
için lütfen Bakım ve Muhafaza bölümünün sonunda belirtilen müşteri hizmeti yardım hattıyla
iletişime geçin.

Preparation
Vorbereitung
Preparación
Préparation
Preparação
Przygotowanie
+D]ÕUOÕN
2
Installation
Installation
Installation
ɍɫɬɚɧɨɜɤɚ Instalare
5
BenutzungUtilisationUse
Utilizare Uso .XOODQÕP
29
35
41
47
53
59
65
71
77
Cuidados y Mantenimiento
%DNÕPYH2QDUÕP
(QWUHWLHQHWPDLQWHQDQFH
ș țLQHUH
33
39
45
51
57
63
69
75
81

Installation
Installation
Installation
ɍɫɬɚɧɨɜɤɚ Instalare
5
This appliance must be installed correctly by a qualified person, strictly following the
manufacturer’s instructions.
Warning: Danger of electric shock! The power supply must be cut off before the appliance is
installed completely.
Only a qualified person in compliance with the instructions provided can install the appliance. The
manufacturer declines all responsibility for improper installation, which may harm persons and
animals and cause damage.
Check the package and make sure you have all of the parts listed.
Decide on the appropriate location for your product.
This product contains glass, please take care fitting or handling to prevent personal injury or damage
to the product.
Important: If the room contains a fuel burning appliance, such as a gas, or oil fired, central heating
boiler, which is not of the ‘Balanced Flue’ type, you should make sure that there is adequate air
inlet into the room at all times so that fumes from the boiler are not drawn back into the room by the
Cooker Hood.
The specifications plate is available on this appliance. This plate displays all the necessary
identification information for ordering replacement parts.
If you sell the appliance, give it away, or leave it behind when you move house, make sure you
also pass on this manual so that the new owner can become familiar with the appliance and its
safety warnings.
Cet appareil doit être correctement installé par une personne qualifiée, en suivant rigoureusement
les instructions du fabricant.
Avertissement : Risque de choc électrique ! L’alimentation électrique doit être coupée avant que
l’appareil ne soit installé complètement.
Seule une personne qualifiée, conformément aux instructions fournies, peut installer l’appareil. Le
fabricant décline toute responsabilité en cas d’installation incorrecte susceptible de blesser des
personnes et des animaux et de provoquer des dommages.
Vérifier l’emballage et s’assurer qu’il contient toutes les pièces énumérées.
Décider de l’emplacement approprié pour votre produit.
Ce produit comporte du verre, rester prudent lors du montage ou de la manipulation pour éviter toute
blessure ou dommage du produit.
Important : si la pièce est équipée d’un appareil à combustion, par exemple une chaudière centrale
au gaz ou au fioul, qui n’est pas de type « insert étanche », vous devez vous assurer qu’une quantité
suffisante d’air entre dans la pièce, de sorte que les vapeurs provenant de la chaudière ne soient pas
renvoyées dans la pièce par la hotte de cuisine.
La plaque signalétique est disponible sur cet appareil. Cette plaque affiche toutes les informations
d’identification nécessaires pour commander des pièces de rechange.
Si vous vendez l’appareil, si vous le donnez, ou si vous le laissez lors de votre déménagement,
assurez-vous de transmettre ce manuel de façon à ce que le nouveau propriétaire puisse se
familiariser avec l’appareil et les avertissements de sécurité.

6
To urządzenie musi zostaćprawidłowo zamontowane przez wykwalifikowanąosobę, ściśle
przestrzegającąinstrukcji producenta.
Ostrzeżenie: Niebezpieczeństwo porażenia prądem! Zasilanie musi byćodcięte do momentu
zakończenia montażu urządzenia.
Urządzenie może zamontowaćwyłącznie wykwalifikowana osoba, postępując zgodnie z dostarczoną
instrukcją. Producent nie ponosi żadnej odpowiedzialności za nieprawidłowy montaż, który może
spowodowaćobrażenia u ludzi i zwierząt lub uszkodzenia mienia.
Sprawdzićzawartość opakowania i upewnićsię, że zawiera części wymienione w specyfikacji.
Wybraćodpowiednie miejsce montażu produktu.
Ten produkt zawiera szkło; podczas montażu lub obsługi zachowaćostrożność, aby uniknąć obrażeń
ciała i uszkodzeńmienia.
Ważne: Jeśli w pomieszczeniu znajduje sięurządzenie zasilane paliwem, takim jak gaz, lub zasilany
olejem kociołcentralnego ogrzewania, który nie jest wyposażony w zamkniętąkomoręspalania,
należy upewnićsię, że w pomieszczeniu przez cały czas dostępny jest odpowiedni wlot powietrza,
aby opary generowane przez kociołnie były zasysane przez okap kuchenny.
Na urządzeniu znajduje siętabliczka znamionowa. Tabliczka przedstawia wszystkie informacje
dotyczące specyfikacji potrzebne do zamówienia części zamiennych.
W przypadku sprzedaży urządzenia, przekazania go innym osobom lub pozostawienia w domu
po wyprowadzce należy przekazaćnowemu właścicielowi tęinstrukcjęobsługi, aby umożliwićmu
zaznajomienie sięz urządzeniem i ostrzeżeniami dotyczącymi bezpieczeństwa.
Dieses Gerät ist korrekt und durch eine entsprechend qualifizierte Person unter Beachtung der
Herstelleranweisungen zu installieren.
Warnung: Stromschlaggefahr! Vor der Installation des Geräts muss die Stromversorgung
ausgeschaltet werden.
Die Installation des Geräts darf ausschließlich durch eine entsprechend qualifizierte Person und unter
Beachtung der Anweisungen erfolgen. Der Hersteller haftet nicht für eine unsachgemäße Installation, die zu
Verletzungen von Menschen und Tieren führen und Schäden verursachen kann.
Überprüfen Sie die Verpackung und stellen Sie sicher, dass alle aufgeführten Teile in der Packung
vorhanden sind.
Wählen Sie einen geeigneten Einsatzort für Ihr Produkt.
Dieses Produkt enthält Glas. Gehen Sie beim Montieren und Handhaben umsichtig vor, um Verletzungen oder
eine Beschädigung des Produkts zu vermeiden.
Wichtig: Befindet sich im Raum eine Vorrichtung zum Verbrennen von Brennstoff, beispielsweise eine
Gas- oder Ölzentralheizung, die über keinen Ausgleichsabzug verfügt, sollten Sie sicherstellen, dass der
Raum permanent mit ausreichend Frischluft versorgt wird, sodass keine Brandgase der Heizung von der
Dunstabzugshaube in den Raum zurückgesaugt werden.
Auf dem Gerät befindet sich ein Typenschild. Auf diesem Schild befinden sich alle für die Bestellung von
Ersatzteilen erforderlichen Informationen.
Wenn Sie das Gerät bei einem Umzug verkaufen, verschenken oder zurücklassen, stellen Sie bitte
sicher, dass Sie dieses Handbuch weitergeben, sodass sich der neue Besitzer mit dem Gerät und seinen
Sicherheitshinweisen vertraut machen kann.
Установка прибора должна производиться квалифицированным специалистом со строгим
соблюдением инструкций изготовителя.
Предупреждение.Риск поражения электрическим током! Не подключайте прибор кисточнику
питания до полного завершения установки.
Установка может производиться только квалифицированным специалистом всоответствии
сприведенными инструкциями. Изготовитель снимает ссебя всю ответственность за

7
неправильную установку, которая может повлечь за собой ущерб инанести вред людям
иживотным.
Проверьте комплект поставки иубедитесь вналичии всех указанных деталей.
Выберите подходящее место для установки прибора.
Прибор содержит элементы из стекла, поэтому во избежание травм иповреждения самого
прибора соблюдайте необходимые меры предосторожности при установке иэксплуатации.
Важно!Если впомещении установлен отопительный прибор без уравновешенной тяги,
например газовый или жидкотопливный котел центрального отопления, убедитесь, что в
помещение всегда поступает достаточно воздуха, чтобы кухонная вытяжка не затягивала
обратно дымовые газы.
На приборе имеется табличка стехническими характеристиками. Она содержит всю
информацию для заказа запасных деталей.
Если вы собираетесь продать прибор, отдать его или оставить новым жильцам при переезде,
передайте данное руководство новому владельцу прибора, чтобы он мог ознакомиться сним и
изучить соответствующие правила техники безопасности.
Acest aparat trebuie instalat corespunzător de o persoanăcalificată, urmând cu stricteţe
instrucţiunile producătorului.
Avertisment: Pericol de electrocutare! Alimentarea trebuie întreruptăînainte de montarea
completăa
aparatului.
Numai o persoanăcalificatăîn conformitate cu instrucţiunile furnizate poate instala aparatul.
Producătorul nu îşi asumănicio responsabilitate pentru instalarea necorespunzătoare, ceea ce poate
cauza rănirea persoanelor şi a animalelor şi poate cauza prejudicii.
Verificaţi ambalajul şi asiguraţi-văcăaveţi toate piesele specificate.
Decideţi asupra unei locaţii adecvate pentru produsul dvs.
Acest produs conţine sticlă, aveţi grijăla montare sau manipulare pentru a preveni vătămările
corporale sau deteriorarea produsului.
Important: În cazul în care încăperea conţine un dispozitiv care funcţioneazăpe bazăde combustibil,
precum un boiler pentru încălzire centralizatăpe bazăde gaz sau ulei, care nu este de tipul „Tiraj
echilibrat”, asiguraţi-văcăexistăun aport de aer corespunzător în încăpere în mod permanent, astfel
încât gazele arse din boiler sănu fie trase înapoi de hotă.
Plăcuţa cu specificaţii este disponibilăpe aparat. Pe plăcuţă sunt afişate toate informaţiile de
identificare necesare pentru comandarea pieselor de schimb.
Dacăvindeţi, donaţi sau abandonaţi aparatul când vămutaţi în altăcasă, predaţi şi acest manual
noului proprietar, pentru ca acesta săse familiarizeze cu aparatul şi cu avertismentele de siguranţă.
Este aparato debe instalarlo correctamente una persona cualificada y que siga estrictamente las
instrucciones del fabricante.
Advertencia: Peligro de descarga eléctrica. La alimentación debe permanecer cortada hasta que el
dispositivo esté completamente instalado.
Solo debe instalar el aparato una persona cualificada que debe, además, seguir las instrucciones
suministradas. El fabricante declina cualquier responsabilidad por una instalación incorrecta, que
puede causar lesiones a personas y animales, y provocar daños.
Compruebe el paquete y asegúrese de tener todas las piezas de la lista.
Decida sobre la ubicación adecuada para el producto.
Este producto contiene cristal. Tenga cuidado durante el montaje o la manipulación para evitar
lesiones personales o daños en el producto.

8
Importante: Si en la habitación hay un aparato que use combustible, como una caldera de
calefacción central de gas o gasóleo que no sea del tipo “estanco”, debe asegurarse de que haya
una entrada de aire suficiente y constante para que la campana extractora no vuelva a introducir los
gases de la caldera en la habitación.
Este dispositivo cuenta con una placa de especificaciones que muestra toda la información de
identificación necesaria para realizar pedidos de piezas de recambio.
Si vende, regala o deja instalado el aparato al mudarse de casa, asegúrese de pasar también
este manual para que el nuevo propietario pueda familiarizarse con el aparato y las advertencias
de seguridad.
Este aparelho tem de ser instalado corretamente, por uma pessoa qualificada, seguindo
rigorosamente as instruções do fabricante.
Aviso: perigo de choque elétrico! A alimentação tem de ser cortada antes de o aparelho ser
completamente instalado.
O aparelho só pode ser instalado por uma pessoa qualificada, em conformidade com o manual de
instruções fornecido. O fabricante recusa qualquer responsabilidade por uma instalação incorreta
que possa prejudicar pessoas e animais e causar danos.
Verifique a embalagem e certifique-se de que dispõe de todas as peças indicadas.
Escolha o local adequado para o produto.
Este produto contém vidro, pelo que deve ter cuidado durante a instalação ou utilização para evitar
ferimentos pessoais ou danos no produto.
Importante: se existir na divisão um aparelho que consuma combustível, como, por exemplo, uma
caldeira de aquecimento central a gás ou a óleo de combustível, que não seja do tipo “Balanced
Flue”, deve certificar-se de que existe uma entrada de ar adequada na divisão, para que os vapores
da caldeira não regressem à divisão pelo exaustor.
A placa de especificações está disponível neste aparelho. Esta placa apresenta todas as
informações de identificação necessárias para encomendar peças de substituição.
Se vender o aparelho, o oferecer ou deixar ao próximo morador quando mudar de casa, certifique-se
de que entrega este manual, para que o novo proprietário se possa familiarizar com o aparelho e os
respetivos avisos de segurança.
Bu cihaz, üreticinin talimatlarına tamamen uyularak uzman bir kişi tarafından doğru şekilde
monte edilmelidir.
Uyarı:Elektrik çarpmasıtehlikesi bulunur! Cihaz tamamen monte edilene kadar güç kaynağı
kapalıolmalıdır.
Yalnızca uzman bir kişi, belirtilen talimatlara uygun olarak cihazımonte edebilir. Üretici, insanlara ve
hayvanlara zarar verebilecek ve hasara neden olabilecek hatalımontaj konusunda hiçbir sorumluluk
kabul etmez.
Ambalaj içeriğini kontrol edin ve listelenen parçaların hepsinin elinizde bulunduğundan emin olun.
Ürününüzü yerleştireceğiniz uygun bir yer belirleyin.
Bu ürün cam içerir, fiziksel yaralanmayıveya ürünün zarar görmesini engellemek için montaj veya
taşıma sırasında lütfen dikkat edin.
Önemli: Odada, “Dengeli Egzoz” türü olmayan, gaz veya yakıt yakan kazan, kombi gibi yakıt
yakan araçlar bulunuyorsa kazandan/kombiden çıkan dumanların Davlumbazdan odanın içine geri
girmemesi için her zaman odaya yeterli hava girişi sağlandığından emin olmalısınız.
Bu cihaz üzerinde özellik plakasımevcuttur. Bu plakada, yedek parça siparişi vermek için gerekli tüm
tanımlama bilgileri yer alır.

9
Evden taşınırken bu cihazısatarsanız, birine verirseniz veya orada bırakırsanız yeni kullanıcının
cihazıve güvenlik uyarılarınıöğrenebilmesi için bu kullanım kılavuzunu da teslim ettiğinizden
emin olun.
01
ABCARBFILT4
CARBFILT4
VENT PACK
(Ø150mm)
VENT PACK
(Ø150mm)

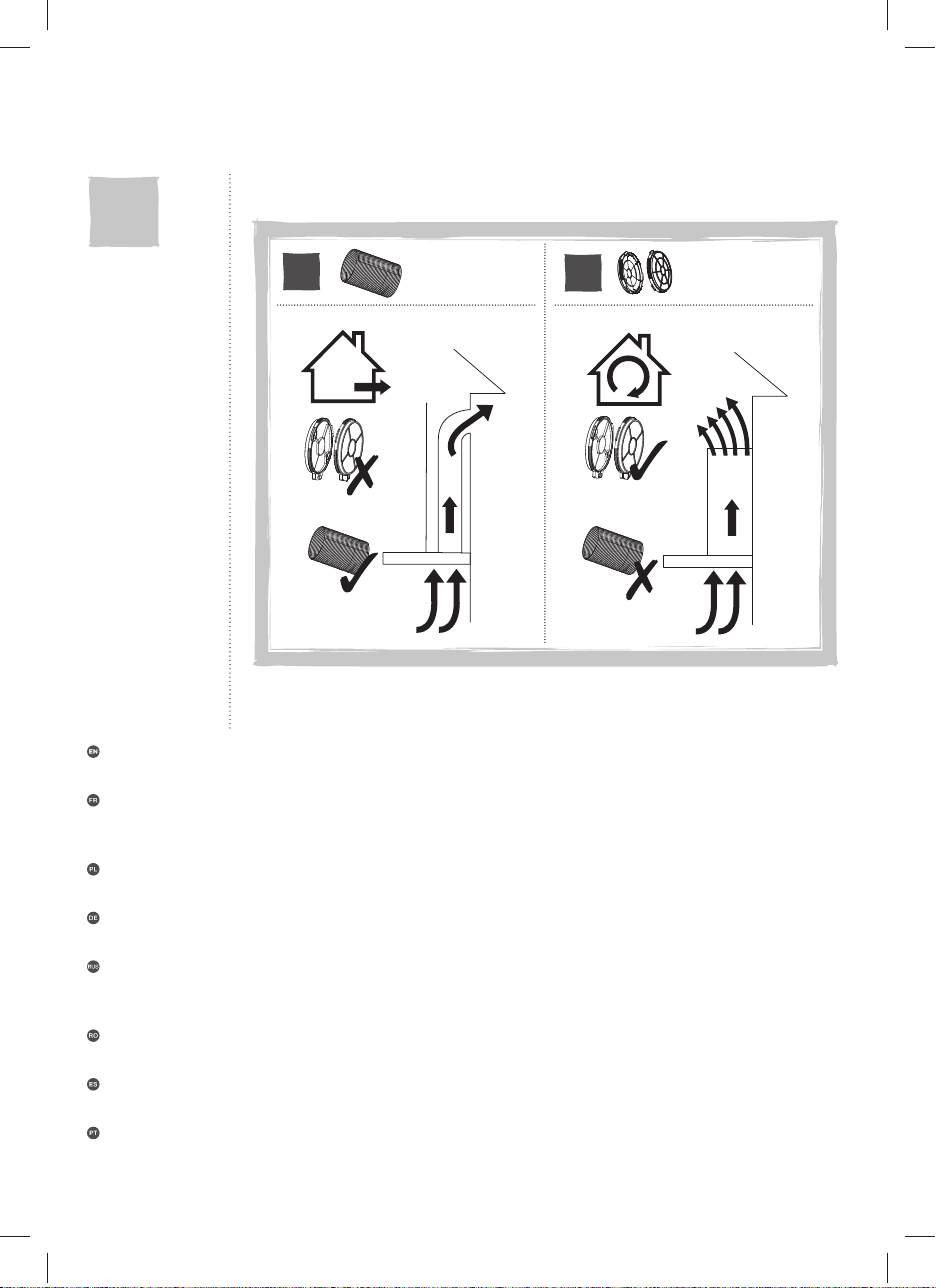

Choose a type of installation: Ducted option A(extraction to the outside) or Recirculation option B
(no extraction to the outside). This appliance is for installation on a wall only.
Choisir un type d’installation : option avec conduit A(évacuation vers l’extérieur) ou option
de recyclage B(pas d’évacuation vers l’extérieur). Cet appareil est uniquement conçu pour une
installation murale.
Wybraćrodzaj instalacji: Opcja kanałowa A(wyciąg na zewnątrz) lub opcja recyrkulacyjna B(brak
wyciągu na zewnątrz). Urządzenie przeznaczone jest do montażu wyłącznie na ścianie.
Wählen Sie eine Installationsart: Option A mit Rohr (Absaugung nach außen) oder Option B
Umwälzung (keine Absaugung nach außen). Dieses Gerät ist nur für die Wandmontage geeignet.
Выберите вариант установки: Вариант Aсвоздуховодом (сотведением воздуха наружу) или
вариант Bсрециркуляцией (без отведения воздуха наружу). Данный прибор предназначен
только для настенной установки.
Alegeţi un tip de instalare: Opţiunea cu tubulaturăA(evacuare în exterior) sau Opţiunea de
recirculare B(fărăevacuare în exterior). Acest aparat se poate monta numai pe un perete.
Elija un tipo de instalación: Opción A, conducto, (extracción al exterior) u opción B, recirculación,
(sin extracción al exterior). Este aparato solo puede instalarse en una pared.
Escolha um tipo de instalação: opção Aentubada (extração para o exterior) ou opção Bde
recirculação (sem extração para o exterior). Este aparelho destina-se exclusivamente a ser instalado
numa parede.

10
Montaj türü seçin: Kanallıseçenek A(dışarıtahliye) veya Devridaim seçeneği B(dışarıtahliye yok).
Bu cihaz yalnızca duvara monte etmek içindir.
02
B ≥ 760mm
47mm
188mm
180mm
631-906mm
425-700mm
B
120mm
181mm
Mark the wall with the hole positions as shown in the diagram. The fixings supplied are suitable for
solid walls only. When fixing to any other type of wall use suitable alternative fixings.
Warning: Caution! Before drilling it is extremely important to check the wall for hidden pipes,
electrical cables etc using an appropriate detection device.
For safety reasons, use only the same size fixings and screws which are recommended in this
instruction manual. Failure to install the appliance in accordance with these instructions may result in
electrical hazards.
Drill the holes, insert the wall plugs in all 6 holes. Insert the screws in the middle 2 holes. Maximum
gap between top two holes and middle two holes should be no more than 700mm, dependent upon
the ceiling height.
WARNING: Do not over tighten to avoid damaging the glass.
Marquer l’emplacement des trous au mur comme indiqué sur le schéma. Les fixations fournies
conviennent à des murs pleins uniquement. Lors d’une fixation sur n’importe quel autre type de mur,
utiliser d’autres fixations adaptées.
Avertissement : Attention ! Avant de percer, il est extrêmement important de vérifier si des
tuyaux, des câbles électriques, etc., sont dissimulés dans le mur en utilisant un appareil de
détection approprié.

11
Pour des raisons de sécurité, utiliser uniquement des fixations et des vis de la même taille que
celles recommandées dans ce manuel d’instructions. Le non-respect des présentes instructions
d’installation de l’appareil peut entraîner un danger électrique.
Percer les trous, insérer les chevilles murales dans les 6 trous. Insérer les vis dans les 2 trous du
milieu. L’écart maximal entre les deux trous du haut et les deux trous du milieu ne doit pas mesurer
plus de 700 mm, selon la hauteur du plafond.
AVERTISSEMENT : ne pas trop serrer pour éviter d’endommager le verre.
Zaznaczyćna ścianie położenie otworów, jak pokazano na rysunku. Dołączone mocowania są
przeznaczone wyłącznie do ścian litych. W przypadku montażu na ścianie innego typu należy użyć
odpowiednich mocowańzamiennych.
Ostrzeżenie: Przestroga! Przed rozpoczęciem wiercenia niezwykle ważne jest, aby sprawdzić
ścianępod kątem ukrytych rur, przewodów elektrycznych itp., używając odpowiedniego urządzenia
do ich wykrywania.
Ze względów bezpieczeństwa należy używaćwyłącznie mocowańi śrub o takich samych rozmiarach
jak te, które zostały przedstawione w niniejszej instrukcji obsługi. Niezastosowanie siędo zaleceń
zawartych w instrukcji obsługi podczas montażu urządzenia może skutkowaćpowstaniem zagrożenia
porażenia prądem elektrycznym.
Wywiercićotwory i włożyćkołki rozporowe we wszystkie 6 otworów. Włożyćśruby w 2 środkowe
otwory. Maksymalna odległość między dwoma górnymi otworami i dwoma środkowymi otworami nie
powinna przekraczać700 mm (w zależności od wysokości sufitu).
OSTRZEŻENIE: Nie dokręcaćzbyt mocno, aby uniknąć uszkodzenia szkła.
Befestigungsmittel eignen sich ausschließlich für solide Wände. Verwenden Sie bei der Montage
an anderen Wandtypen alternative Befestigungsmittel.
Warnung: Achtung! Vor dem Bohren muss die Wand unbedingt auf in der Wand verlaufende Rohre,
Elektrokabel usw. mithilfe geeigneter Vorrichtungen geprüft werden.
Verwenden Sie aus Sicherheitsgründen nur Befestigungen und Schrauben in den Größen, die in
dieser Bedienungsanleitung empfohlen werden. Die Nichtbeachtung der vorliegenden Anleitung bei
der Montage des Geräts kann zu Gefahren durch elektrischen Strom führen.
Bringen Sie die Bohrungen an und setzen Sie die Dübel in alle 6 Bohrungen. Setzen Sie
die Schrauben in die beiden mittleren Bohrungen. Der maximale Abstand zwischen beiden
oberen Bohrungen und beiden mittleren Bohrungen sollte je nach Deckenhöhe nicht mehr als
700 mm betragen.
WARNUNG: Ziehen Sie die Schrauben nicht zu fest an, um das Glas nicht zu beschädigen.
Отметьте на стене точки для крепежных отверстий, как показано на схеме. Крепежные
элементы, входящие вкомплект поставки, подходят только для сплошных стен. При
установке прибора на любой другой тип стен используйте соответствующие альтернативные
крепежные элементы.
Предупреждение. Внимание!Перед сверлением обязательно проверьте стену на наличие
скрытых труб, электрических кабелей ит. д. спомощью подходящего детектора.
Вцелях соблюдения безопасности используйте винты икрепежные элементы
рекомендованных вданной инструкции размеров. Установка, выполненная без соблюдения
данной инструкции, может вызвать риск поражения электрическим током.
Просверлите отверстия, вставьте дюбели во все 6 отверстий. Вставьте винты в2 средних
отверстия. Максимальное расстояние между двумя верхними исредними отверстиями не
должно превышать 700 мм взависимости от высоты потолка.
ВНИМАНИЕ!Не затягивайте винты слишком сильно, чтобы не повредить стекло.

12
Marcaţi poziţiile orificiilor pe perete, conform schiţei. Suporturile furnizate sunt adecvate numai
pentru pereţi masivi. La montarea pe orice alt tip de perete folosiţi dibluri potrivite acelui tip de perete.
Avertisment: Atenţie! Înainte de găurirea peretelui, este extrem de important săverificaţi peretele,
pentru a depista ţevile, cablurile electrice sau alte elemente ascunse, utilizând un dispozitiv adecvat
de detectare.
Din motive de siguranţă, folosiţi numai diblurile şi şuruburile recomandate în acest manual de
instrucţiuni. Dacăaparatul nu este instalat conform prezentelor instrucţiuni, se pot produce pericole
de naturăelectrică.
Realizaţi găurile, introduceţi diblurile în toate cele 6 găuri. Introduceţi şuruburile în cele 2 găuri din
mijloc. Distanţa maximăîntre cele douăgăuri superioare şi cele din mijloc nu trebuie săfie mai mare
de 700 mm, în funcţie de înălţimea tavanului.
AVERTISMENT: Pentru a evita deteriorarea sticlei, nu strângeţi prea tare şuruburile.
Marque en la pared la posición de los orificios, tal como se muestra en el diagrama. Las fijaciones
suministradas son adecuadas solo para paredes macizas. Si va a instalar el aparato en cualquier
otro tipo de pared, use las fijaciones alternativas adecuadas.
Advertencia: ¡Precaución! Antes de taladrar, es extremadamente importante comprobar mediante
un dispositivo de detección adecuado que no haya tuberías, cables eléctricos, etc., ocultos en
la pared.
Por razones de seguridad, utilice solo tornillos y fijaciones del mismo tamaño que los recomendados
en este manual de instrucciones. Si el dispositivo no se instala conforme a las instrucciones, pueden
producirse riesgos eléctricos.
Taladre los orificios e inserte los tacos en los 6 orificios. Inserte los tornillos en los 2 orificios
centrales. La distancia máxima entre los dos orificios superiores y los dos orificios centrales no debe
superar los 700 mm, dependiendo de la altura del techo.
ADVERTENCIA: No apriete en exceso para evitar dañar el cristal.
Marque a parede com as posições dos orifícios, conforme ilustrado no diagrama. As fixações
fornecidas só são adequadas para paredes sólidas. Se efetuar a fixação em qualquer outro tipo de
parede, utilize fixações alternativas.
Aviso: Cuidado! Antes de perfurar, é extremamente importante utilizar um dispositivo de deteção
adequado para verificar se existem tubos, cabos elétricos, entre outros, escondidos na parede.
Por motivos de segurança, utilize apenas parafusos e acessórios de fixação com o mesmo tamanho
dos recomendados neste manual de instruções. A não instalação deste aparelho de acordo com as
presentes instruções poderá provocar perigos elétricos.
Perfure os orifícios e insira as buchas de parede em todos os 6 orifícios. Insira os parafusos nos 2
orifícios centrais. O espaço máximo entre os dois orifícios superiores e os dois orifícios centrais não
deve ser superior a 70 cm, dependendo da altura do teto.
AVISO: não aperte em excesso para evitar danificar o vidro.
Şemada gösterildiği şekilde delik yerlerini duvarda işaretleyin. Tedarik edilen sabitleyiciler
yalnızca sert duvarlar için uygundur. Başka herhangi bir duvar türüne sabitlerken uygun alternatif
sabitleyicileri kullanın.
Uyarı: Dikkat! Delmeden önce uygun bir tespit cihazıyla duvarıgizli borular, elektrik kablolarıvb.
bakımından kontrol etmek son derece önemlidir.
Güvenlik amacıyla yalnızca bu kullanım talimatında belirtilen ölçülerdeki sabitleyici ve vidaları
kullanın. Montajın bu talimatlarda belirtildiği şekilde yapılmamasıelektronik hasarlara sebep olabilir.

13
Delikleri delin, 6 deliğin tamamına duvar fişlerini takın. Ortadaki 2 deliğe vidalarıtakın. Üstteki iki delik
ile ortadaki iki delik arasındaki maksimum boşluk, tavan yüksekliğine bağlıolarak en fazla
700 mm olmalıdır.
UYARI: Camın zarar görmesini önlemek için fazla sıkmayın.
03
[08] x2
(4 x 32mm)
[07] x6
2mm
[08]
[08]
[07]
[04] x1
[08] x2
(4 x 32mm)
425 - 700mm
[04]
[08]
04
WARNING: Use only the same size of fittings and mounting screws as recommended in this
instruction manual. Failure to follow these instructions may result in electrical hazards.

14
AVERTISSEMENT : n’utiliser que des raccords et des vis de fixation de la taille recommandée
dans ce manuel d’instructions. Le non-respect des présentes instructions peut entraîner un
danger électrique.
OSTRZEŻENIE: Używaćwyłącznie mocowańi śrub mocujących o takich samych rozmiarach
jak te, które zostały podane w niniejszej instrukcji obsługi. Nieprzestrzeganie tych zaleceńmoże
skutkowaćporażeniem prądem elektrycznym.
WARNHINWEIS: Verwenden Sie bei Befestigungsteilen und Schrauben immer die Größe, die in dieser
Bedienungsanleitung empfohlen wird. Die Nichteinhaltung dieser Anweisungen kann zu Gefahren durch
elektrischen Strom führen.
ВНИМАНИЕ!Используйте крепежные элементы ивинты для монтажа только размеров,
рекомендованных внастоящем руководстве. Несоблюдение данных инструкций может
привести кпоражению электрическим током.
AVERTISMENT: Folosiţi numai elemente de fixare şi şuruburi de montaj cu aceleaşi dimensiuni ca
cele recomandate în prezentul manual. Nerespectarea prezentelor instrucţiuni poate cauza pericole
de naturăelectrică.
ADVERTENCIA: Utilice únicamente accesorios y tornillos de montaje del mismo tamaño que
los recomendados en este manual de instrucciones. Si no se siguen estas instrucciones, podrían
producirse riesgos eléctricos
AVISO: utilize apenas suportes e parafusos de fixação com o tamanho recomendado neste
manual de instruções. O incumprimento destas instruções pode resultar em perigos elétricos.
UYARI: Yalnızca bu talimat kılavuzunda önerilenlerle aynıölçülere sahip teçhizat ve montaj vidaları
kullanın. Bu talimatlara uyulmamasıelektronik hasarlara neden olabilir.

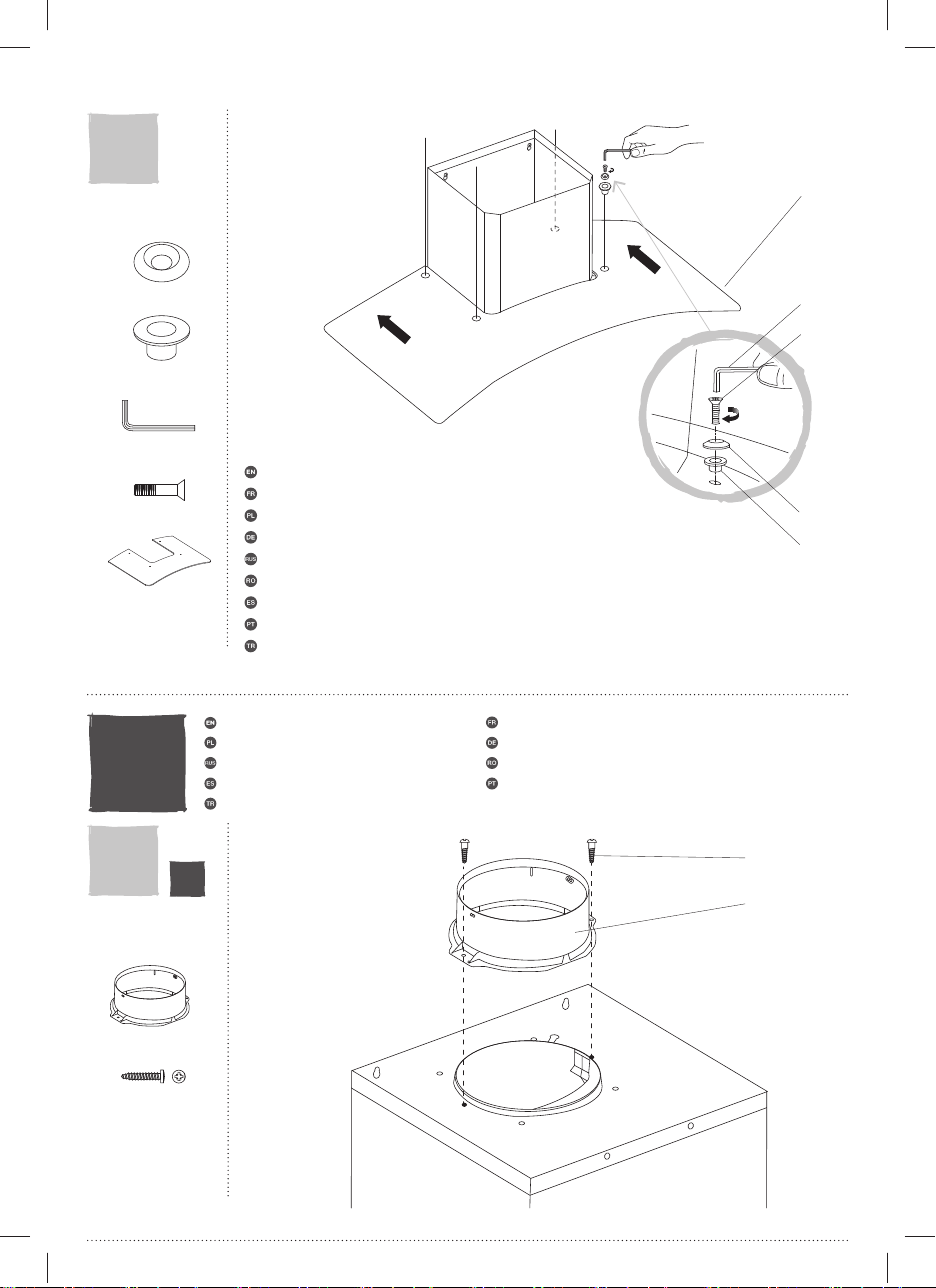

05
[08] x2
(4 x 32mm)
[08]

15
06
[11] x4
[12] x4
[13] x1
[10] x4
[02] x1
[11]
[13]
[12]
[02]
[10]
Tighten all screws (do not overtighten).
Serrer toutes les vis (ne pas trop serrer).
Dokręcićwszystkie śruby (nie dokręcaćnadmiernie).
Ziehen Sie alle Schrauben fest (Ziehen Sie sie nicht zu sehr fest).
Закрутите все шурупы (не перетягивайте).
Strângeţi toate şuruburile (nu strângeţi excesiv).
Apriete todos los tornillos (no apriete en exceso).
Aperte todos os parafusos (não aperte demasiado).
Tüm vidalarısıkın (aşırısıkmayın).
07 A
ASólo para la opción con conducto.
7\ONRGODRSFML]NDQDáHPZHQW\ODF\MQ\P
2QO\IRUGXFWHGRSWLRQ.
1XUEHL2SWLRQPLW5RKU
$SHQDVSDUDDRSomRHQWXEDGD
8QLTXHPHQWSRXUORSWLRQDYHFFRQGXLW
Ɍɨɥɶɤɨɞɥɹɜɚɪɢɚɧɬɚɫɜɨɡɞɭɯɨɜɨɞɨɦ
<DOQÕ]FDNDQDOOÕVHoHQHNLoLQGLU.
1XPDLSHQWUXRSĠLXQHDGHPRQWDUHFXWXEXODWXUă
[09]
[06]
[06] x1
[09] x2
(3.5 x 10mm)

16
08 A
VENT PACK
(Ø150mm)
09
[03] x1
[03]
A

17
10
CARBFILT4
CARBFILT4
BSólo para la opción de recirculación.
7\ONRGODRSFML]UHF\UNXODFMą
Only for recirculation option.
Nur bei Option mit Umwälzung.
Apenas para a opção de recirculação.
Uniquement pour l'option de recyclage.
Ɍɨɥɶɤɨɞɥɹɜɚɪɢɚɧɬɚɫɪɟɰɢɪɤɭɥɹɰɢɟɣ
<DOQÕ]FDGHYULGDLPVHoHQH÷LLoLQGLU
1XPDLSHQWUXRSĠLXQHDGHPRQWDUHFXUHFLUFXODUH
B
11 B
[03] x1
[03]

18
12
BA
[09] x2
(Ø3.5 x 10mm)
[09]
13 Stainless steel only.
Acier inoxydable uniquement.
:\áąF]QLHVWDOQLHUG]HZQD
Nur Nur Edelstahl.
Ɍɨɥɶɤɨɧɟɪɠɚɜɟɸɳɚɹɫɬɚɥɶ
1XPDLRĠHOLQR[LGDELO
Solo acero inoxidable.
Apenas aço inoxidável.
<DOQÕ]FDSDVODQPD]oHOLN

19
14
[05] x1
[05]

20

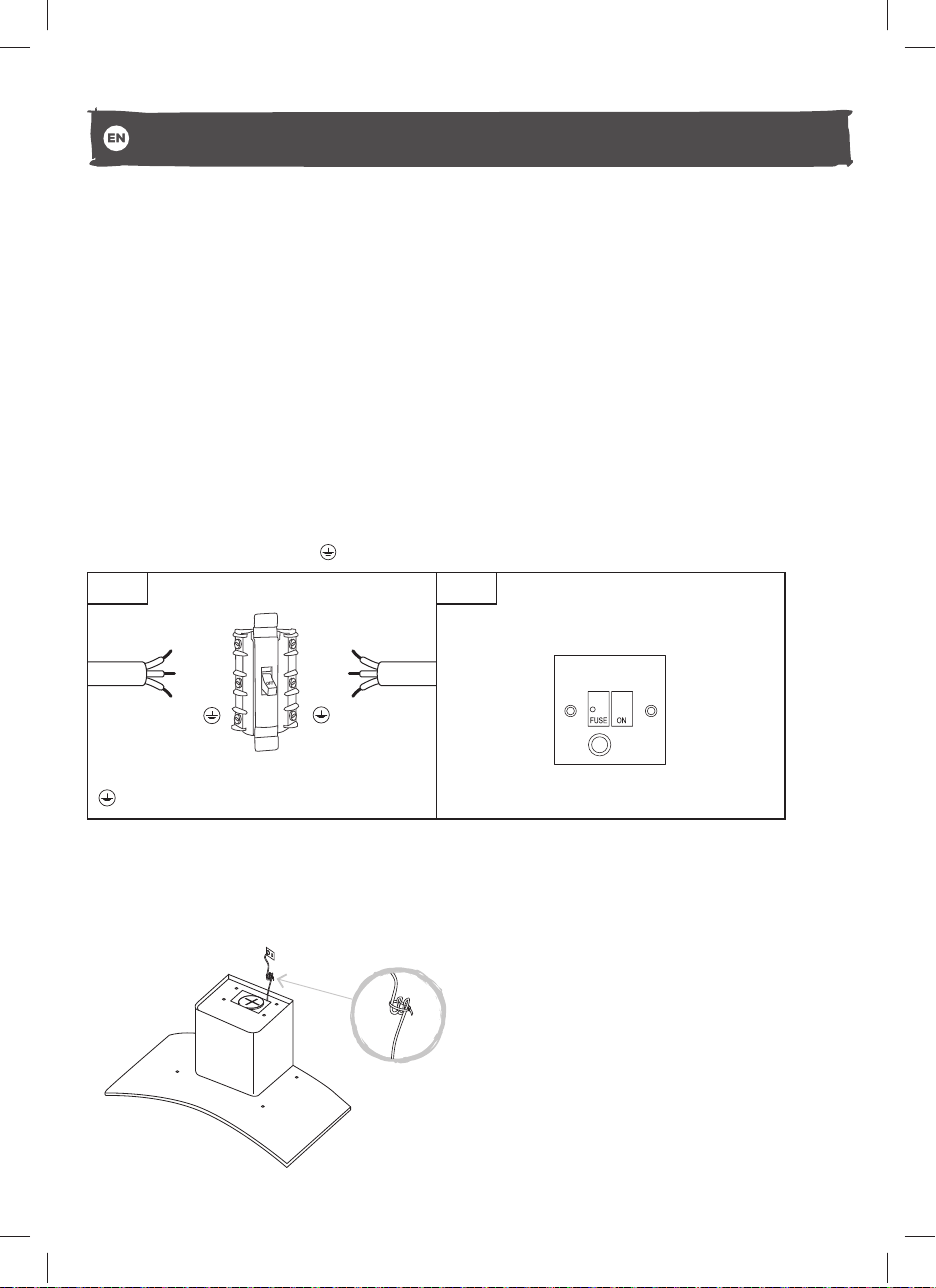

Installation
All installation must be carried out by a competent person or qualified electrician. Before connecting
the mains supply ensure that the mains voltage corresponds to the voltage on the rating plate.
Direct Connection
The appliance must be connected directly to the mains using an omnipolar circuit breaker with a
minimum opening of 3mm between the contacts.
The installer must ensure that the correct electrical connection has been made and that it complies
with the wiring diagram.
The cable must not be bent or compressed.
Regularly check the power plug and power cord for damage. If the supply cord is damaged, it must
be replaced by a special cord or assembly available from the manufacturer or its service agent.
WARNING: This is a Class I appliance and MUST be earthed.
This appliance is supplied with a 3 core mains cable coloured as follows:
Brown = L or Live
Blue = N or Neutral
Green and Yellow = E or Earth
N
L
N
L
(Blue)
(Brown)
N
LUSE A 3AMP FUSE
DOUBLE POLE SWITCHED
FUSED SPUR OUTLET
EUR UK
(Green and Yellow)
To avoid the risks that are always present when you use an electrical appliance it is important that
this appliance is installed correctly and that you read the safety instructions carefully to avoid misuse
and hazards. Please keep this instruction booklet for future reference and pass it on to any future
owners. After unpacking the appliance please check that it is not damaged. If in doubt, do not use the
appliance but contact Customer Services - see end of Care & maintenance section for details.
Once the electrical connection point and routing
of the mains cable is established ensure that any
excess cable is secured in such a way to prevent
it falling into the motor housing and damaging
the appliance.
