Cooke & Lewis CLDHB90 User manual

V10517
CLDHB90 3663602842729
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 1 10/05/2017 19:35

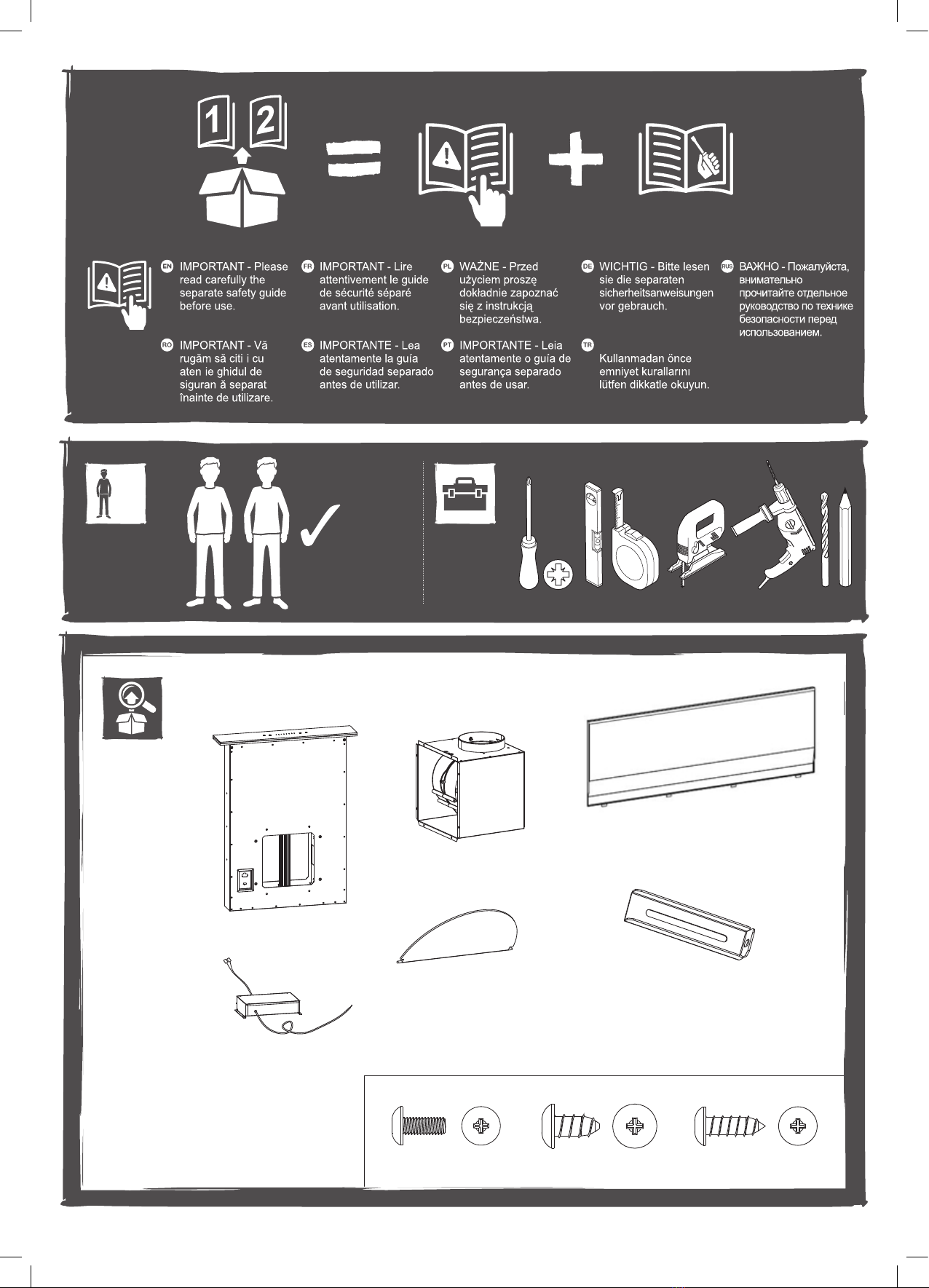

[01] x1
[04] x1
[05] x1 [06] x2
[02] x1
[07] x8
(4 x 10mm)
[08] x2
(4 x 8mm)
[09] x6
(4 x 18mm)
ț
ț
ț
ÖNEMLI -
1 2
x2
6mm
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 2 10/05/2017 19:36
[03] x1

Dahil değildir
No incluido
Não incluída
Nu este inclus
Not included
Nicht inbegriffen
Non inclus
Nie dołączono
Не прилагается
VENT PACK (Ø150mm)
3663602843153
Preparation
Vorbereitung
Preparación
Préparation
Preparação
Przygotowanie
Hazırlık
2
Installation
Installation
Installation
Установка Instalare
4
BenutzungUtilisationUse
Utilizare Uso Kullanım
30
34
38
42
46
50
54
58
62
Cuidados y Mantenimiento
Bakım ve Onarım
Entretien et maintenance
ș ținere
32
36
40
44
48
52
56
60
64
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 3 10/05/2017 19:36

4
Installation
Installation
Installation
Установка Instalare
This appliance must be installed correctly by a qualied person, strictly following the
manufacturer’s instructions. This appliance can only be tted into a worktop.
Warning: Danger of electric shock! The power supply must be cut off before the appliance is
installed completely.
Only a qualied person in compliance with the instructions provided can install the appliance. The
manufacturer declines all responsibility for improper installation, which may harm persons and
animals and cause damage.
Check the package and make sure you have all of the parts listed.
Decide on the appropriate location for your product.
This product contains glass, please take care when tting or handling to prevent personal injury or
damage to the product.
Important: If the room contains a fuel burning appliance, such as a gas, or oil red, central heating
boiler, which is not of the ‘Balanced Flue’ type, you should make sure that there is adequate air
inlet into the room at all times so that fumes from the boiler are not drawn back into the room by the
Cooker Hood.
The specications plate is available on this appliance. This plate displays all the necessary
identication information for ordering replacement parts.
If you sell the appliance, give it away, or leave it behind when you move house, make sure you
also pass on this manual so that the new owner can become familiar with the appliance and its
safety warnings.
WARNING: This down draft hood is NOT suitable for use with gas hobs.
To ensure sufcient space between the appliance and your electric hob, this is only
suitable for installation within a oor standing kitchen island.

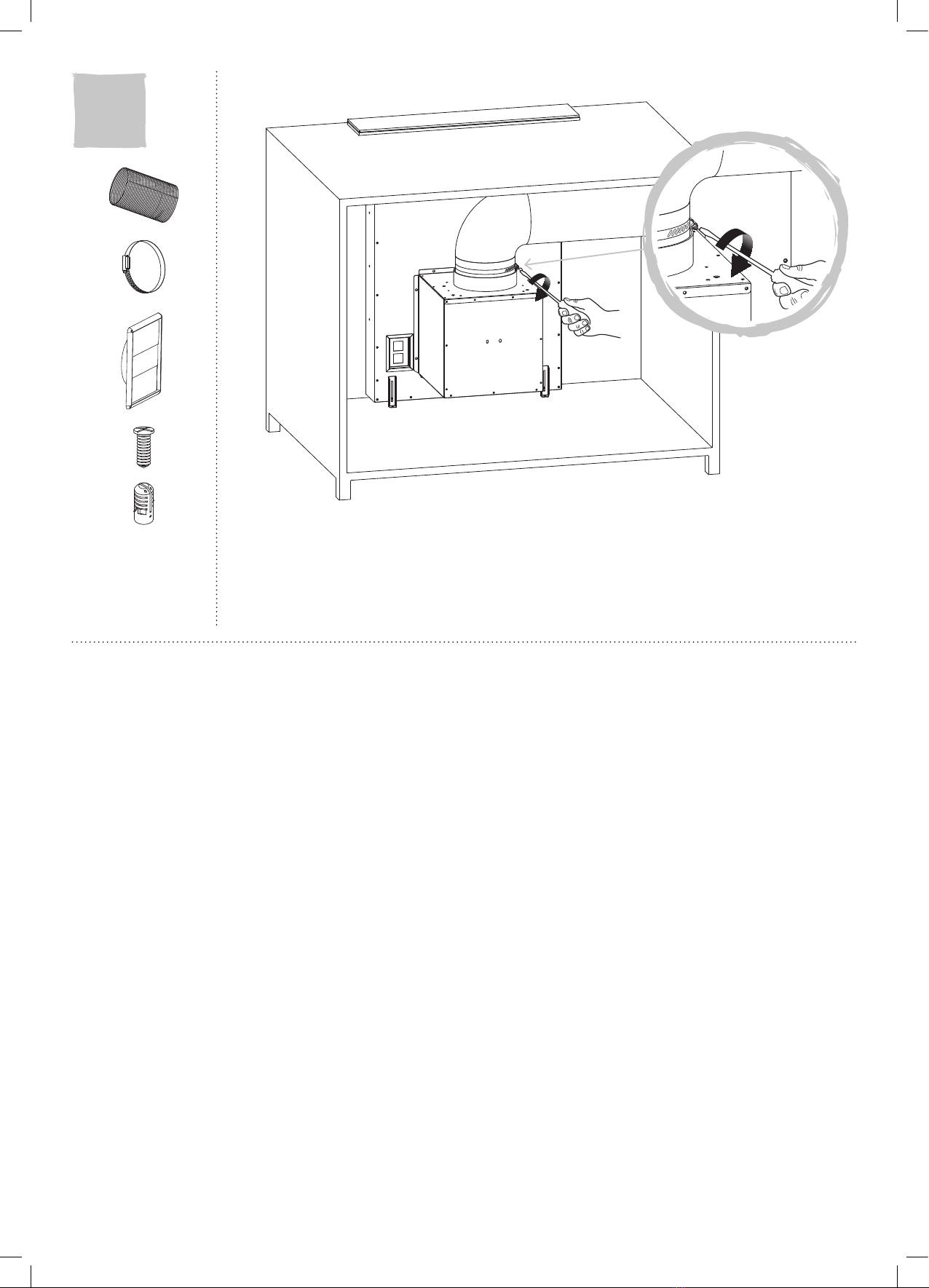

The air MUST be extracted to the outside of the house using a 150mm vent kit (not
supplied). Recirculation is not possible with this appliance.
Cet appareil doit être correctement installé par une personne qualiée, en suivant rigoureusement
les instructions du fabricant. Cet appareil peut être uniquement monté dans un plan de travail.
Avertissement : risque de choc électrique ! L’alimentation électrique doit être coupée avant que
l’appareil ne soit installé complètement.
Seule une personne qualiée, conformément aux instructions fournies, peut installer l’appareil. Le
fabricant décline toute responsabilité en cas d’installation incorrecte susceptible de blesser des
personnes et des animaux et de provoquer des dommages.
Vérier l’emballage et s’assurer qu’il contient toutes les pièces énumérées.
Décider de l’emplacement approprié pour votre produit.
Ce produit comporte du verre, rester prudent lors du montage ou de la manipulation pour éviter toute
blessure ou dommage du produit.
Important : si la pièce est équipée d’un appareil à combustion, par exemple une chaudière centrale
au gaz ou au oul, qui n’est pas de type « insert étanche », vous devez vous assurer qu’une quantité
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 4 10/05/2017 19:36

5
sufsante d’air entre dans la pièce, de sorte que les vapeurs provenant de la chaudière ne soient pas
renvoyées dans la pièce par la hotte de cuisine.
La plaque signalétique est disponible sur cet appareil. Cette plaque afche toutes les informations
d’identication nécessaires pour commander des pièces de rechange.
Si vous vendez l’appareil, si vous le donnez, ou si vous le laissez lors de votre déménagement,
assurez-vous de transmettre ce manuel de façon à ce que le nouveau propriétaire puisse se
familiariser avec l’appareil et les avertissements de sécurité.
AVERTISSEMENT : Cette hotte à courant descendant n’est pas adaptée à une utilisation
avec des plaques de cuisson à gaz.
An d’assurer un espace sufsant entre l’appareil et votre plaque de cuisson électrique,
l’appareil ne peut être installé que dans un îlot de cuisine.
L’air DOIT être aspiré à l’extérieur de la maison à l’aide d’un kit d’évacuation de 150 mm
(non fourni). Le recyclage n’est pas possible avec cet appareil.
To urządzenie musi zostać prawidłowo zamontowane przez wykwalikowaną osobę, ściśle
przestrzegającą instrukcji producenta. Urządzenie jest przeznaczone wyłącznie do montażu w blacie.
Ostrzeżenie: Ryzyko porażenia prądem! Zasilanie musi być odcięte do momentu zakończenia
montażu urządzenia.
Wyłącznie wykwalikowana osoba może zamontować to urządzenie, postępując zgodnie z
instrukcjami. Producent zrzeka się wszelkiej odpowiedzialności za nieprawidłowy montaż, który może
spowodować obrażenia u ludzi i zwierząt lub uszkodzenia mienia.
Sprawdzić zawartość opakowania i upewnić się, że wszystkie elementy zostały dostarczone zgodnie
ze specykacją.
Należy określić odpowiednie miejsce montażu produktu.
Ten produkt zawiera szkło; podczas montażu i obsługi zachować ostrożność, aby uniknąć obrażeń
ciała lub uszkodzeń mienia.
Ważne: Jeśli w pomieszczeniu znajduje się urządzenie zasilane paliwem gazowym, lub zasilany
olejem kocioł centralnego ogrzewania, który nie jest wyposażony w zamkniętą komorę spalania,
należy upewnić się, że w pomieszczeniu przez cały czas dostępny jest odpowiedni wlot powietrza,
aby opary generowane przez te urządzenia nie były zasysane przez okap kuchenny.
Na tym urządzeniu znajduje się tabliczka znamionowa. Tabliczka przedstawia wszystkie informacje
dotyczące specykacji potrzebne do zamówienia części zamiennych.
W przypadku sprzedaży urządzenia lub przeprowadzki należy oddać tabliczkę lub pozostawić ją na
swoim miejscu. Należy również przekazać niniejszą instrukcję obsługi nowemu właścicielowi, aby
umożliwić mu zaznajomienie się z urządzeniem i ostrzeżeniami dotyczącymi bezpieczeństwa.
OSTRZEŻENIE: Ten okap NIE nadaje się do stosowania z kuchenkami gazowymi.
Aby zapewnić wystarczającą ilość miejsca pomiędzy urządzeniem i elektryczną płytą
grzejną, okap można montować wyłącznie w ramach tzw. „kuchni wyspowej”.
Powietrze musi zostać odprowadzone na zewnątrz za pomocą przewodu wentylacyjnego
o średnicy 150 mm (przewód nie jest częścią zestawu). To urządzenie nie jest
przystosowane do recyrkulacji powietrza.
Dieses Gerät ist korrekt und durch eine entsprechend qualizierte Person unter Beachtung der
Herstelleranweisungen zu installieren. Dieses Gerät kann nur in eine Arbeitsplatte eingebaut werden.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 5 10/05/2017 19:36

6
Warnung: Stromschlaggefahr! Vor der Installation des Geräts muss die Stromversorgung
ausgeschaltet werden.
Die Installation des Geräts darf ausschließlich durch eine entsprechend qualizierte Person und unter
Beachtung der Anweisungen erfolgen. Der Hersteller haftet nicht für eine unsachgemäße Installation,
die zu Verletzungen von Menschen und Tieren führen und Schäden verursachen kann.
Überprüfen Sie die Verpackung und stellen Sie sicher, dass alle aufgeführten Teile in der Packung
vorhanden sind.
Wählen Sie einen geeigneten Einsatzort für Ihr Produkt.
Dieses Produkt enthält Glas. Gehen Sie beim Montieren und Handhaben umsichtig vor, um
Verletzungen oder eine Beschädigung des Produkts zu vermeiden.
Wichtig: Bendet sich im Raum eine Vorrichtung zum Verbrennen von Brennstoff, beispielsweise
eine Gas- oder Ölzentralheizung, die über keinen Ausgleichsabzug verfügt, sollten Sie sicherstellen,
dass der Raum permanent mit ausreichend Frischluft versorgt wird, sodass keine Brandgase der
Heizung von der Dunstabzugshaube in den Raum zurückgesaugt werden.
Auf dem Gerät bendet sich ein Typenschild. Auf diesem Schild benden sich alle für die Bestellung
von Ersatzteilen erforderlichen Informationen.
Wenn Sie das Gerät bei einem Umzug verkaufen, verschenken oder zurücklassen, stellen Sie bitte
sicher, dass Sie dieses Handbuch weitergeben, sodass sich der neue Besitzer mit dem Gerät und
seinen Sicherheitshinweisen vertraut machen kann.
WARNUNG: Diese Downdraft-Dunstabzugshaube ist NICHT geeignet für das Kochen mit
Gaskochfeldern.
Dieses Gerät ist nur geeignet für den Einbau in einer auf dem Boden stehenden
Kücheninsel, um sicherzustellen, dass zwischen dem Gerät und dem Elektrokochfeld
ausreichend Platz verfügbar ist.
Die Luft MUSS mit einem 150-mm-Entlüftungsbausatz (nicht im Lieferumfang enthalten)
nach draußen abgesaugt werden. Eine Umwälzung ist bei diesem Gerät nicht möglich.
Установка прибора должна производиться квалифицированным специалистом со строгим
соблюдением инструкций производителя. Данный прибор предназначен для установки только
в столешницу.
Предупреждение. Риск поражения электрическим током! Не подключайте прибор к источнику
питания до полного завершения установки.
Установка может производиться только квалифицированным специалистом в соответствии
с приведенными инструкциями. Производитель снимает с себя всю ответственность за
неправильную установку, которая может повлечь за собой ущерб и нанести вред людям
и животным.
Проверьте комплект поставки и убедитесь в наличии всех указанных деталей.
Выберите подходящее место для установки прибора.
Прибор содержит элементы из стекла, поэтому во избежание травм и повреждения самого
прибора соблюдайте необходимые меры предосторожности при установке и эксплуатации.
Важно. Если в помещении установлен отопительный прибор без уравновешенной тяги,
например газовый или жидкотопливный котел центрального отопления, убедитесь, что в
помещение всегда поступает достаточно воздуха, чтобы кухонная вытяжка не затягивала
обратно дымовые газы.
На приборе присутствует табличка с техническими характеристиками. Она содержит всю
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 6 10/05/2017 19:36

7
информацию, необходимую для заказа запасных деталей.
Если вы собираетесь продать прибор, отдать его или оставить новым жильцам при переезде,
передайте данное руководство новому владельцу прибора, чтобы он мог ознакомиться с
необходимой информацией и правилами безопасности.
ПРЕДУПРЕЖДЕНИЕ. Вытяжка, встраиваемая в столешницу, НЕ подходит для
использования с газовыми варочными панелями.
Требуется обеспечить достаточное пространство между прибором и электрической
варочной панелью, поэтому установка данного прибора допускается только в
напольном кухонном острове.
Отведение воздуха из помещения ДОЛЖНО выполняться с помощью комплекта
для вентиляции 150 мм (приобретается отдельно). Данный прибор не поддерживает
вариант с рециркуляцией.
Acest aparat trebuie instalat corespunzător de o persoană calicată, urmând cu stricteţe
instrucţiunile producătorului. Acest aparat se poate monta numai pe un banc de lucru.
Avertisment: Pericol de electrocutare! Alimentarea trebuie întreruptă înainte de montarea completă
a aparatului.
Numai o persoană calicată în conformitate cu instrucţiunile furnizate poate instala aparatul.
Producătorul nu îşi asumă răspunderea pentru instalarea necorespunzătoare, din cauza căreia se
pot accidenta persoane sau animale şi se pot produce daune.
Vericaţi ambalajul şi asiguraţi-vă că aveţi toate piesele specicate.
Decideţi locul de montare al produsului.
Acest produs conţine sticlă, aveţi grijă la montare sau manipulare pentru a preveni vătămările
corporale sau deteriorarea produsului.
Important: În cazul în care încăperea conţine un dispozitiv care funcţionează pe bază de combustibil,
precum o centrală termică care funcţionează pe bază de gaz sau motorină, care nu este de tipul
„Tiraj forţat”, asiguraţi-vă că există un aport de aer corespunzător în încăpere în mod permanent,
astfel încât gazele arse din boiler să nu e trase înapoi de hotă.
Plăcuţa cu specicaţii este disponibilă pe aparat. Pe plăcuţă sunt aşate toate informaţiile de
identicare necesare pentru comandarea pieselor de schimb.
Dacă vindeţi, donaţi sau lăsaţi aparatul când vă mutaţi în altă casă, predaţi şi acest manual noului
proprietar pentru ca acesta să cunoască aparatul şi avertismentele de siguranţă.
AVERTISMENT: Această hotă cu tiraj inversat NU este potrivită pentru utilizare cu plite pe
gaz.
Pentru a asigura sucient spaţiu între aparat şi plita electrică, acest aparat este adecvat
numai pentru montare într-o insulă de bucătărie amplasată pe podea.
Aerul TREBUIE evacuat în exteriorul casei cu ajutorul unui set de ventilaţie de 150 mm
(neinclus). Recircularea aerului nu este posibilă cu acest aparat.
Este aparato debe ser instalado correctamente por una persona cualicada y que siga
estrictamente las instrucciones del fabricante. Este aparato solo se puede instalar en una encimera.
Advertencia: Peligro de descarga eléctrica. La corriente eléctrica debe permanecer cortada hasta
que el dispositivo esté completamente instalado.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 7 10/05/2017 19:36

8
Solo debe instalar el aparato una persona cualicada que debe, además, seguir las instrucciones
suministradas. El fabricante declina cualquier responsabilidad por una instalación incorrecta, que
puede causar lesiones a personas y animales, y provocar daños.
Compruebe el paquete y asegúrese de tener todas las piezas de la lista.
Decida sobre la ubicación adecuada para el producto.
Este producto contiene cristal; tenga cuidado durante el montaje o la manipulación para evitar
lesiones personales o daños en el producto.
Importante: Si en la habitación hay un aparato que use combustible, como una caldera de
calefacción central de gas o gasóleo que no sea del tipo “”estanco””, debe asegurarse de que
hay una entrada de aire suciente y constante, de modo que los gases de la caldera no sean
reabsorbidos a la habitación de nuevo por la campana.
Este dispositivo cuenta con una placa de especicaciones que muestra toda la información de
identicación necesaria para realizar pedidos de piezas de recambio.
Si vende, regala o deja instalado el aparato al mudarse de casa, asegúrese de pasar también este
manual, de modo que el nuevo propietario pueda familiarizarse con el aparato y las advertencias
de seguridad.
ADVERTENCIA: Esta campana de encimera NO es apropiada para su uso con cocinas
de gas.
Para garantizar que haya suciente espacio entre el dispositivo y los fogones eléctricos,
esta campana solo es apta para su instalación en una isla de cocina.
El aire DEBE extraerse hacia el exterior de la vivienda mediante un kit de ventilación de
150 mm (no suministrado). No usar este aparato en modo de recirculación.
Este aparelho tem de ser instalado corretamente, por uma pessoa qualicada, seguindo
rigorosamente as instruções do fabricante. Este aparelho só pode ser instalado numa bancada.
Aviso: Perigo de choque elétrico! A alimentação tem de ser cortada antes de o aparelho ser
completamente instalado.
O aparelho só pode ser instalado por uma pessoa qualicada, em conformidade com o manual de
instruções fornecido. O fabricante recusa qualquer responsabilidade por uma instalação incorreta
que possa prejudicar pessoas e animais e causar danos.
Verique a embalagem e certique-se de que dispõe de todas as peças indicadas.
Escolha o local adequado para o produto.
Este produto contém vidro. Tenha cuidado durante a instalação ou utilização para evitar ferimentos
pessoais ou danos no produto.
Importante: Se existir na divisão um aparelho que consuma combustível, como, por exemplo, uma
caldeira de aquecimento central a gás ou a óleo de combustível, que não seja do tipo “Balanced
Flue”, deve certicar-se de que existe uma entrada de ar adequada na divisão em todos os
momentos, para que os vapores da caldeira não regressem à divisão pelo exaustor.
A placa de especicações está disponível neste aparelho. Esta placa apresenta todas as
informações de identicação necessárias para encomendar peças de substituição.
Se vender o aparelho, oferecê-lo ou deixá-lo ao próximo morador quando mudar de casa, certique-
se de que entrega este manual, para que o novo proprietário possa familiarizar-se com o aparelho e
os respetivos avisos de segurança.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 8 10/05/2017 19:36

9
AVISO: Este exaustor de uxo descendente NÃO é adequado para uso com placas a gás.
De forma a assegurar um espaço suciente entre o aparelho e a placa elétrica, este
exaustor é apenas adequado para instalação numa ilha de cozinha de montagem no chão.
O ar TEM de ser extraído para o exterior da casa através de um kit de ventilação de
150 mm (não fornecido). Com este aparelho, não é possível realizar a recirculação.
Bu cihaz üreticinin talimatlarına tamamen uyularak uzman bir kişi tarafından doğru şekilde monte
edilmelidir. Bu cihaz yalnızca bir tezgahın üzerine sabitlenebilir.
Uyarı: Elektrik çarpabilir! Cihaz tamamen monte edilene kadar güç kaynağı kapalı olmalıdır.
Yalnızca uzman bir kişi, belirtilen talimatlara uygun olarak cihazı monte edebilir. Üretici, insanlara ve
hayvanlara zarar verebilecek ve hasara neden olabilecek hatalı montaj konusunda hiçbir sorumluluk
kabul etmez.
Ambalaj içeriğini kontrol edin ve listelenen parçaların hepsinin elinizde bulunduğundan emin olun.
Ürününüzü yerleştireceğiniz uygun bir yer belirleyin.
Bu ürün cam içerir, ziksel yaralanmayı veya ürünün zarar görmesini engellemek için montaj veya
taşıma sırasında lütfen dikkat edin.
Önemli: Odada, “Dengeli Egzoz” türü olmayan, gaz veya yakıt yakan kazan, kombi gibi yakıt
yakan araçlar bulunuyorsa kazandan/kombiden çıkan dumanların Davlumbazdan odanın içine geri
girmemesi için her zaman odaya yeterli hava girişi sağlandığından emin olmalısınız.
Bu cihaz üzerinde özellik plakası mevcuttur. Bu plakada, yedek parça siparişi vermek için gerekli tüm
tanımlama bilgileri yer alır.
Evden taşınırken bu cihazı satarsanız, birine verirseniz veya orada bırakırsanız yeni kullanıcının
cihazı ve güvenlik uyarılarını öğrenebilmesi için bu kullanım kılavuzunu da teslim ettiğinizden
emin olun.
UYARI: Bu aşağı çekmeli davlumbaz, gazlı ocaklar ile kullanıma uygun DEĞİLDİR.
Cihaz ile elektrikli ocağınızın arasında yeteri kadar mesafe bırakılmasını sağlamak
amacıyla bu cihaz yalnızca ayaklı mutfak adalarına montaj için uygundur.
Hava, 150 mm havalandırma kiti (dahil değildir) kullanılarak ev dışına tahliye
EDİLMELİDİR. Bu cihaz ile devridaim yapılamaz.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 9 10/05/2017 19:36

10
01
66mm
115mm
780mm
325mm
880mm
792mm
90mm
30mm
55mm
30mm
15mm
25mm
Cut an aperture in the worktop using a jigsaw as shown.
Découper une ouverture dans le plan de travail à l’aide d’une scie sauteuse, comme indiqué.
Wyciąć otwór w blacie przy użyciu wyrzynarki, jak pokazano na ilustracji.
Arbeiten Sie mit einer Stichsäge wie abgebildet eine Öffnung in der Arbeitsplatte heraus.
Вырежьте отверстие в столешнице с помощью электролобзика, как показано на картинке.
Tăiaţi o deschidere în blatul de lucru cu un ferăstrău pendular, conform schiţei.
Corte uma abertura na bancada utilizando uma serra pendular, conforme ilustrado.
Tezgah üzerinde bir oyma testeresi yardımıyla gösterildiği şekilde bir açıklık kesin.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 10 10/05/2017 19:36

11
02
Seal the cut edge of the worktop using silicone sealant or PVA adhesive. IMPORTANT: ensure that
either product is fully cured as per the manufacturer’s instructions before you commence installation
of the hood. This hood MUST NOT be sealed into the worktop.
Sceller le bord découpé du plan de travail à l’aide d’un joint en silicone ou de l’adhésif PVA.
IMPORTANT : s’assurer que l’un ou l’autre de ces produits est complètement sec en suivant les
instructions du fabricant avant de commencer l’installation de la hotte. Cette hotte NE DOIT PAS être
scellée dans le plan de travail.
Uszczelnić wycięte krawędzie blatu za pomocą silikonowego uszczelniacza lub kleju PVA. WAŻNE:
przed przystąpieniem do instalacji okapu należy upewnić się, że użyty produkt całkowicie wysechł,
zgodnie z instrukcją jego producenta. Okap NIE MOŻE zostać przyklejony do blatu.
Versiegeln Sie die Schnittkante der Arbeitsplatte mit einer Silikondichtung oder einem PVA-
Kleber. WICHTIG: Stellen Sie sicher, dass das jeweilige Produkt gemäß Herstelleranweisung
vollständig ausgehärtet ist, bevor Sie mit der Installation der Dunstabzugshaube beginnen. Diese
Dunstabzugshaube DARF NICHT mit der Arbeitsplatte verkittet werden.
Покройте обрезанную кромку силиконовым герметиком или клеем ПВА. ВАЖНО.
Прежде чем начинать установку вытяжки, убедитесь, что герметик или клей полностью
высох в соответствии с инструкциями производителя. Данная вытяжка НЕ ДОЛЖНА быть
зафиксирована на столешнице с помощью указанных выше материалов.
Sigilaţi muchia tăiată a blatului de lucru cu produs de etanşare pe bază de silicon sau adeziv PVA.
IMPORTANT: aceste produse trebuie să e întărite complet conform instrucţiunilor producătorului
înainte de instalarea hotei. Această hotă NU TREBUIE închisă etanş în bancul de lucru.
Selle el borde cortado de la encimera con sellador de silicona o pegamento PVA. IMPORTANTE:
Asegúrese de que el producto esté completamente seco según las instrucciones del fabricante antes
de iniciar la instalación de la campana. Esta campana NO DEBE sellarse a la encimera.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 11 10/05/2017 19:36

12
Vede a extremidade cortada da bancada com vedante de silicone ou cola vinílica. IMPORTANTE:
certique-se de que os produtos estão completamente secos, seguindo as instruções do fabricante,
antes de iniciar a instalação do exaustor. Este exaustor NÃO PODE ser car instalado com vedação
na bancada.
Tezgahın kesik kenarına silikon macun veya PVA yapıştırıcı uygulayın. ÖNEMLİ: Davlumbazın
montajına başlamadan önce ürünün bakımının üretici talimatlarına tamamen uygun şekilde yapılmış
olmasına dikkat edin. Bu davlumbaz, tezgah üzerine YAPIŞTIRILMAMALIDIR.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 12 10/05/2017 19:36

13
03
[09] x2
(4 x 18mm)
[08] x2
(4 x 8mm)
[01]
[06]
[09]
[08]
[06] x2

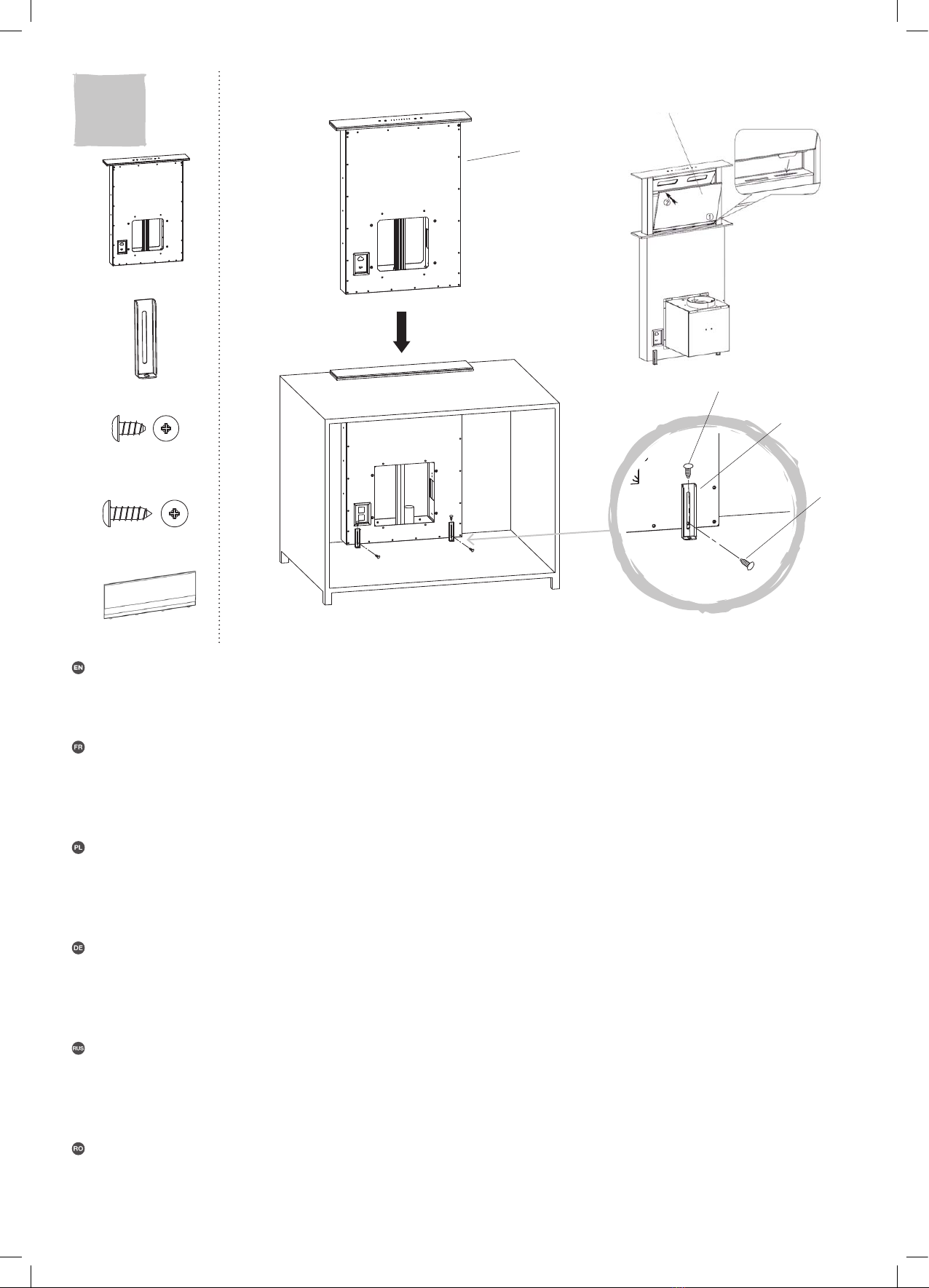

Install the hood, and secure to the base of the oor cabinet.
WARNING: Use only the same size of ttings and mounting screws as recommended in this
instruction manual. Failure to follow these instructions may result in electrical hazards.
Installer la hotte et la xer à la base de l’élément de cuisine.
AVERTISSEMENT : utiliser uniquement la même taille de xations et de vis de montage comme
il est recommandé dans ce manuel d’instructions. Le fait de ne pas observer ces instructions peut
entraîner des dangers électriques.
Zamontować okap i przymocować do szafki podłogowej.
OSTRZEŻENIE: Używać wyłącznie tych rozmiarów złączek skręcanych i śrub mocujących,
jakie są zalecane w instrukcji obsługi. Nieprzestrzeganie instrukcji obsługi grozi porażeniem
prądem elektrycznym.
Installieren Sie die Dunstabzugshaube und befestigen Sie sie am Sockel des Bodenkorpus.
WARNUNG: Benutzen Sie nur solche Teile und Befestigungsschreiben, die im Bedienungshandbuch
angegeben werden. Wenn Sie diese Anweisungen nicht befolgen, können Elektroschocks und
andere Gefahren die Folge sein.
Установите вытяжку и закрепите ее в основании напольного шкафчика.
Предупреждение. Используйте крепежные детали и винты только такого размера, который
рекомендован в данном руководстве. Игнорирование данных рекомендаций может привести к
поражению электрическим током.
Instalaţi hota şi asiguraţi baza dulapului de podea.
AVERTISMENT: Utilizați numai aceeași dimensiune de elemente de xare și de șuruburi de montare,
conform recomandărilor din acest manual de instrucțiuni. Nerespectarea acestor instrucțiuni poate
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 13 10/05/2017 19:36
[03]
[01] x1
[03] x1

14
avea drept rezultat pericole de natură electrică.
Instale la campana y fíjela a la base del armario de suelo.
ADVERTENCIA: Utilice accesorios y tornillos de montaje del tamaño recomendado en este manual.
Si no sigue estas instrucciones, pueden surgir riesgos eléctricos.
Instale o exaustor e xe a base ao armário de montagem no chão.
AVISO: Utilize apenas encaixes e parafusos de xação do mesmo tamanho, conforme recomendado
neste manual de instruções. O não cumprimento destas instruções poderá resultar em
perigos elétricos.
Davlumbazı monte edin ve ayaklı dolabın tabanına sabitleyin.
UYARI: Yalnızca bu kullanım kılavuzunda önerilen boyutlarda bağlantı elemanları ve montaj vidaları
kullanın. Bu talimatlara uyulmaması yaralanmalara veya elektriksel tehlikelere yol açabilir.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 14 10/05/2017 19:36

15
04
[02] x1
[02]
[05] x1
[05]

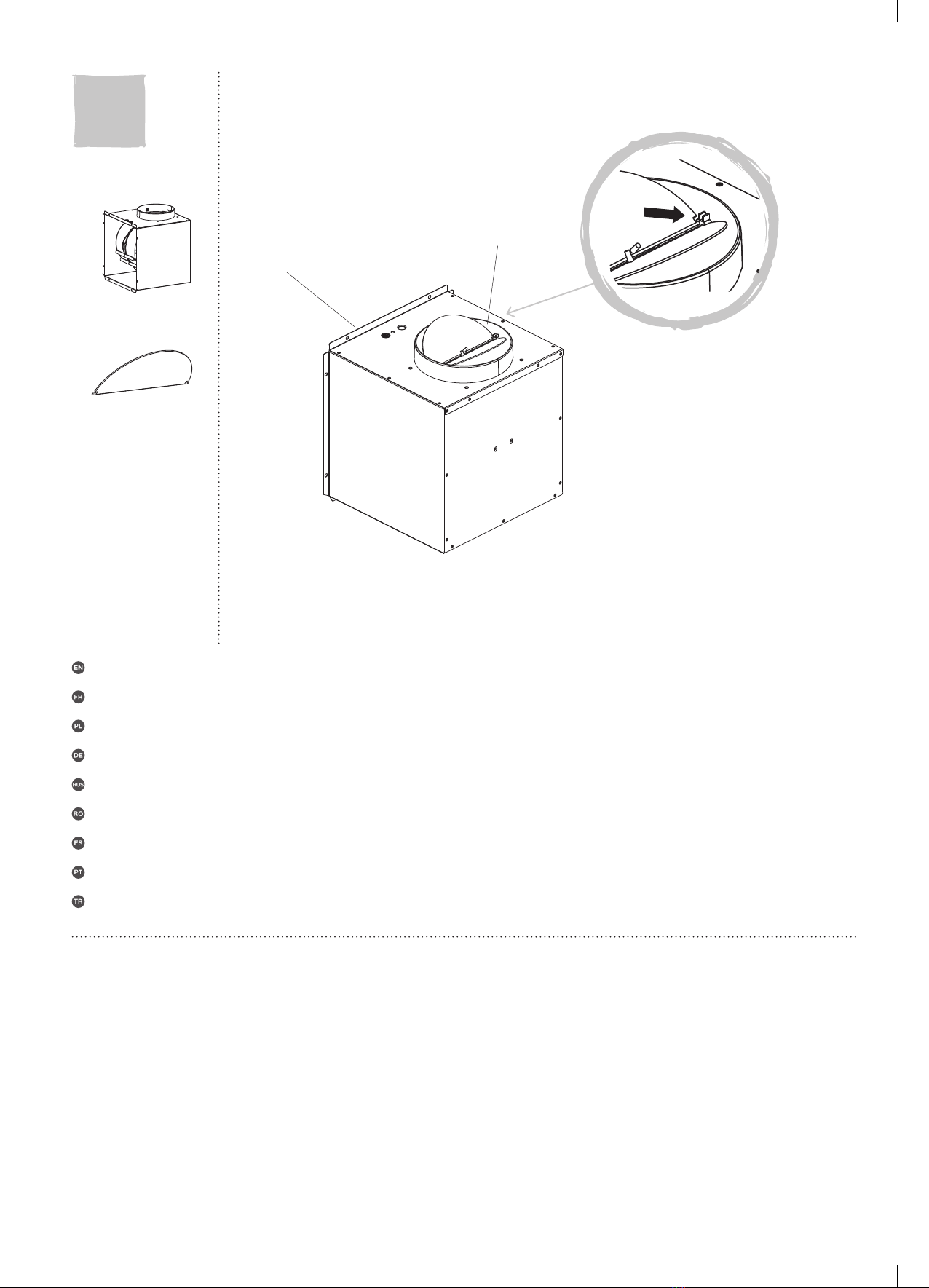

Attach the air outlet connector to the top of the pump casing.
Fixer le raccord de sortie d’air sur le corps de la pompe.
Zamontować złącze wylotu powietrza na górze obudowy pompy.
Befestigen Sie den Anschluss des Luftauslasses an der Oberseite des Pumpengehäuses.
Зафиксируйте соединитель отводного воздуховода на верхней части корпуса насоса.
Montaţi conectorul de ieşire a aerului în partea superioară a carcasei pompei.
Conecte el conector de salida de aire a la parte superior de la carcasa de la bomba.
Ligue o conector de saída do ar à parte superior da caixa da bomba.
Hava çıkışı konektörünü pompa gövdesinin üzerine bağlayın.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 15 10/05/2017 19:36

16
05
[07]
[07] x8
(4 x 10mm)

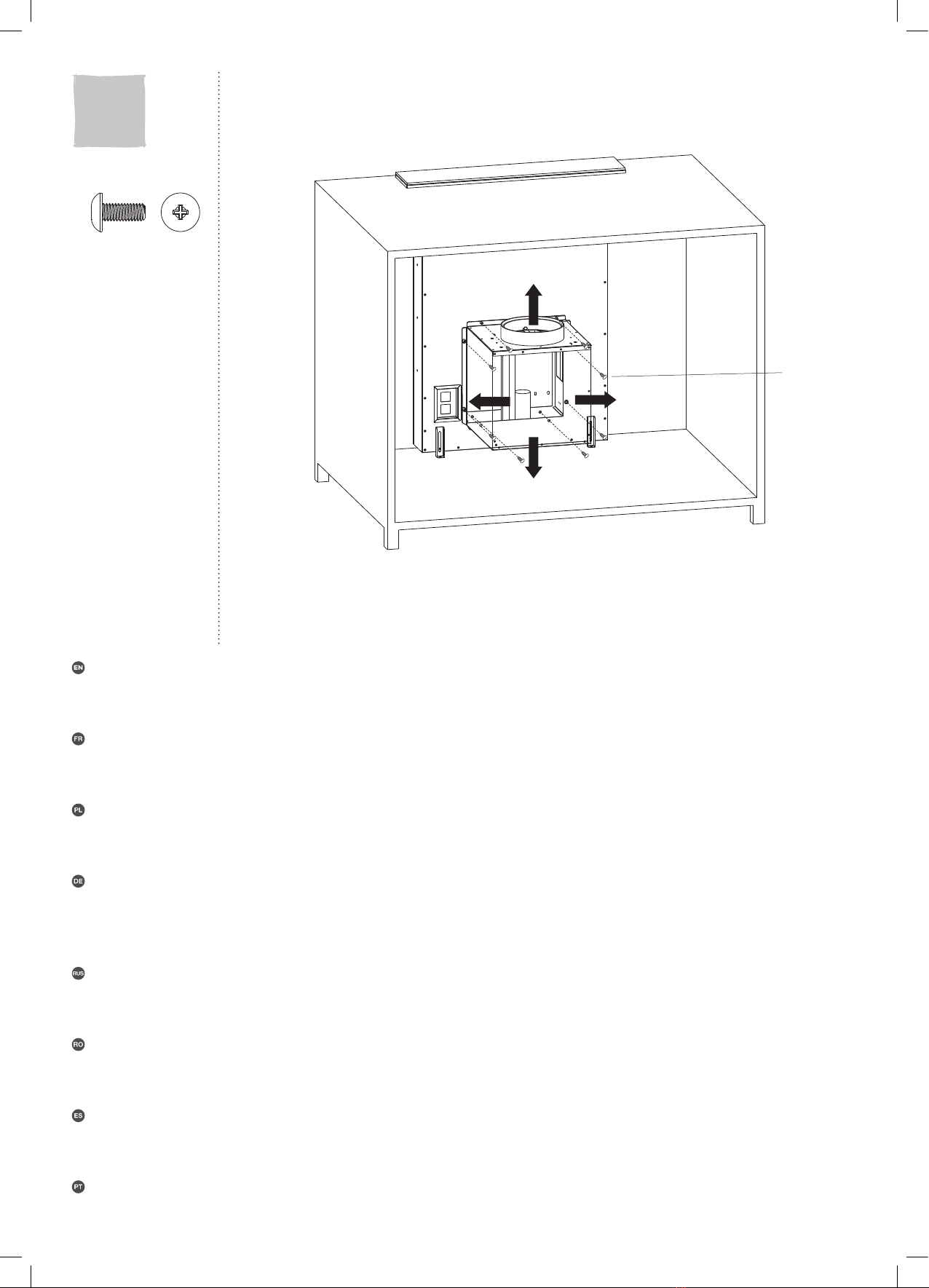

Connect the pump casing to the side of the hood using screws 4 x 10 screws x8. The casing can
be joined to the hood in four different directions to allow the 150mm venting kit (not supplied) to be
connected as required.
Brancher le corps de la pompe sur le côté de la hotte à l’aide de 8 vis 4 mm x 10 mm. Le corps
peut être raccordé à la hotte dans quatre directions différentes an de pouvoir raccorder le kit
d’évacuation de 150 mm (non fourni), selon les besoins.
Połączyć obudowę pompy z odpowiednią stroną okapu za pomocą 8 wkrętów 4 mm x 10 mm.
Obudowa pompy może zostać zamocowana do okapu w czterech różnych kierunkach tak, aby
umożliwić podłączenie przewodu wentylacyjnego 150 mm (nie wchodzi w skład zestawu).
Befestigen Sie das Pumpengehäuse mithilfe von acht 4 x 10-Schrauben an der Seite der
Dunstabzugshaube. Das Gehäuse kann in vier verschiedenen Richtungen an der Dunstabzugshaube
befestigt werden, um den bedarfsgerechten Anschluss des 150-mm-Entlüftungsbausatzes (nicht im
Lieferumfang enthalten) zu ermöglichen.
Подсоедините корпус насоса к вытяжке с помощью 8 винтов 4мм x 10мм. Корпус насоса
можно подключить к вытяжке одной из четырех сторон, чтобы затем выполнить установку
комплекта для вентиляции 150 мм (приобретается отдельно) в соответствии с инструкциями.
Conectaţi carcasa pompei la partea laterală a hotei cu ajutorul celor 8 şuruburi de 4 mm x 10 mm.
Carcasa poate  conectată la hotă în patru direcţii diferite pentru a permite montarea tubulaturii de
evacuare de 150 mm (neinclusă) după necesităţi.
Conecte la carcasa de la bomba al lateral de la campana 8 tornillos de 4 x 10. La carcasa se
puede unir a la campana en cuatro direcciones diferentes para permitir que el kit de ventilación de
150 mm (no suministrado) se pueda conectar del modo necesario.
Ligue a caixa da bomba à lateral do exaustor com 8 parafusos de 4 mm x 10 mm. A caixa pode ser
ajustada ao exaustor em quatro direções diferentes, de forma a permitir que o kit de ventilação de
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 16 10/05/2017 19:36

17
150 mm (não fornecido) seja ligado conforme necessário.
Pompa gövdesini 8 adet 4 x 10 vida kullanarak davlumbazın yan tarafına bağlayın. Gövde,
150 mm havalandırma kitinin (dahil değildir) gerektiği şekilde bağlanabilmesi için davlumbaza dört
farklı yönde sabitlenebilir.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 17 10/05/2017 19:36

00
18
06
VENT PACK
(Ø150mm)
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 18 10/05/2017 19:36

19
07
[04] x1
[04]
[09]
[09] x4
(4 x 18mm)
Install the vent kit as per the instructions through the oor cabinet housing to the outside. Attach
the electrical supply unit to the base of the oor cabinet using screws and connect the mains supply
cable to the hood.
WARNING: Do not site the electrical supply unit and fused spur near to any water or
waste pipes to avoid risk of water damage.
Installer le kit d’évacuation à travers l’élément de cuisine, vers l’extérieur, en suivant les
instructions. Fixer le boîtier d’alimentation électrique sur la base de l’élément de cuisine à l’aide de
vis et brancher le câble d’alimentation sur la hotte.
AVERTISSEMENT : ne pas placer le boîtier d’alimentation électrique et le boîtier avec
fusible à proximité de conduites d’eau ou d’évacuation an d’éviter tout risque de
dommages causés par l’eau.
Zamontować przewód wentylacyjny zgodnie z instrukcją i wyprowadzić przez szafkę podłogową
na zewnątrz budynku. Używając wkrętów zamontować zasilacz elektryczny do podstawy szafki
podłogowej i podłączyć do okapu przewód zasilający.
OSTRZEŻENIE: Nie montować zasilacza ani gniazda zaopatrzonego w bezpiecznik
w pobliżu rur wodociągowych lub kanalizacyjnych, aby uniknąć ryzyka uszkodzeń
wynikających z zalania.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 19 10/05/2017 19:36

20
Installieren Sie den Entlüftungsbausatz gemäß den Anweisungen durch den Bodenkorpus nach
draußen. Befestigen Sie die Stromversorgungseinheit mit Schrauben am Sockel des Bodenkorpus,
und verbinden Sie das Netzkabel mit der Dunstabzugshaube.
WARNUNG: Platzieren Sie die Stromversorgungseinheit und den Schutzschalter nicht
in der Nähe von Wasser- oder Abwasserrohren, um potenzielle Wasserschäden zu
vermeiden.
Установите комплект для вентиляции в соответствии с инструкциями, выведя его через
корпус напольного шкафчика наружу. Зафиксируйте блок электропитания на нижней панели
напольного шкафчика с помощью винтов и подсоедините кабель питания к вытяжке.
ПРЕДУПРЕЖДЕНИЕ. Не размещайте блок электропитания и коммутационную
коробку рядом с источниками воды и дренажными трубами, чтобы избежать риска их
повреждения от влаги.
Instalaţi setul de evacuare conform instrucţiunilor, prin carcasa dulapului de podea spre exterior.
Montaţi sursa de alimentare electrică de baza dulapului de podea cu şuruburi şi conectaţi cablul de
alimentare la hotă.
AVERTISMENT: Pentru a evita riscul de deteriorare din cauza apei, nu amplasaţi sursa
de alimentare electrică şi întrerupătorul cu siguranţă lângă o sursă de apă sau conducte
de apă.
Instale el kit de ventilación según las instrucciones a través de la base del armario hacia el exterior.
Fije la fuente de alimentación a la base del armario con tornillos y conecte el cable de alimentación a
la campana.
ADVERTENCIA: No sitúe la fuente de alimentación ni el interruptor con fusible cerca del
agua ni de tubos de residuos para evitar el riesgo de daños por humedad.
Instale o kit de ventilação, de acordo com as instruções, através do armário de montagem no chão
até ao exterior. Ligue a unidade de alimentação elétrica à base do armário de montagem no chão
com parafusos e ligue o cabo de alimentação ao exaustor.
AVISO: Não posicione a unidade de alimentação elétrica e a tomada derivada com
fusível perto de tubos de água ou de esgotos, de forma a evitar o risco de danos
provocados pela água.
Havalandırma kitini talimatlara uygun olarak ayaklı dolabın gövdesinden dışa doğru monte
edin. Elektrik kaynağı birimini vidaları kullanarak ayaklı dolap tabanına bağlayın. Ana güç kaynağı
kablosunu davlumbaza bağlayın.
UYARI: Suyun vereceği hasarları önlemek için elektrik kaynağı birimini ve sigortalı desteği
herhangi bir su veya atık borusu yakınına yerleştirmeyin.
ATL10380 000000041_28A 90CM Down Draft Hood 3mm R.indd 20 10/05/2017 19:36
