System air Villavent 210 Operating instructions

122780 06.07.2011 AT/KMB
210
Montasje, bruks- og vedlikeholdsanvisning
Installation, user and maintenance instructions

2
FORORD
Villavent-utstyr for boligventilasjon er
produsert i en årrekke. Anleggene er installert
i tusenvis av hjem, både i Norge og i utlandet.
Selv om vi har brukt all vår erfaring i
utviklingen av Villavent-utstyret, avhenger det
endelige resultatet også av riktig prosjektering,
installasjon og vedlikehold. Studer derfor
denne anvisningen nøye før arbeidet
påbegynnes.
Produsent og forhandler er ikke ansvarlig for
skade på utstyr eller brann som kan oppstå
fordi etterfølgende instruksjoner ikke er fulgt.
INNHOLDSFORTEGNELSE
Beskrivelse side 3
Tekniske data side 3
Montasje side 4
Elektrisk installasjon side 5
Beskrivelse og bruk side 5
Vedlikehold og rengjøring side 6
Feilsøking side 7
INTRODUCTION
Villavent equipment for domestic ventilation
has been manufactured for many years. The
systems are installed in thousands of buildings
both in Norway and abroad.
All our experience has been put into the
development of the Villavent ventilation
systems, but the final result depends on the
quality of the total planning, installation and
maintenance. Therefore this instruction
manual must be carefully studied before the
installation.
The manufacturer and the distributors will not
be responsible for damage on equipment or
fire caused by insufficient installation.
INDEX
Description page 3
Technical data page 3
Installation page 4
Electrical installation page 5
Description and use page 5
Maintenance and cleaning page 6
Troubleshooting page 7

3
Fig. 1
BESKRIVELSE
Villavent kjøkkenventilator, type 210 er beregnet for
montering under standard ventilatorskap eller
krydderhylle over komfyr.
* Kjøkkenventilatoren er utstyrt med testlyskilder fra
fabrikk. Dette er lyspærer/lysrør som kun er
montert for funksjonstest under produksjon, og
som informasjon om hvilken type lyskilde som kan
benyttes.
Normalt vil ikke lyspærer/lysrør tåle transport,
lagring og montasje, og nye lyskilder må
beregnes montert før boligen tas i bruk. Lys-
kilden(e) er således ikke inklusiv i kjøkkenhetten,
og manglende funksjon ved overlevering av
boligen er derfor ikke Systemairs ansvar.
DESCRIPTION
The Villavent cookerhood, type 210, is designed for
installation under standard kitchen cupboard or spice
rack, over the cooker.
* The Villavent cookerhoods are supplied with light
bulb/tube from factory. These are used during
function testing in production, and are left in the
hood to inform the end user about type of bulb/tube
to be applied.
Normally light bulbs/tubes will not stand transport,
storing and installation. Changing of light bulb/tube
must therefore be counted on. This will not be the
responsibility of Systemair.
TEKNISKE DATA
Mål: Jfr. fig. 1
Effekt: 70 W
Belysning*: 11 W kompaktlysrør, sokkel G23
Spenning: 230 V ~ 50 Hz, jordet
Kanaltilkobling: Ø125 mm
TECHNICAL DATA
Dimensions: See fig. 1
Fan power: 70 W
Light: 11 W compact bulb, socket G23
Voltage: 230-240 V ~ 50 Hz, earthed
Duct connection: Ø125 mm

4
Fig. 2
MONTASJE
Montering av tilkoblingsstuss med spjeld
Før hetten plasseres må tilkoblingsstussen med
tilbakeslagsspjeld (som ligger inni ventilatoren*)
monteres (jf. fig. 2, pkt. 6). Fest stussen på
ventilatoren og plasser deretter spjeldet i stussen
(jf. fig. 2, pkt. 7).
Spjeldet sørger for at tilbakeslag og kaldras unngås.
* Fjern filteret for å komme til tilkoblingsstussen
Plassering
Det stilles ingen spesielle krav til avstand (høyde)
mellom elektrisk komfyr og kjøkkenhette/ kjøkken-
ventilator. Av ventilasjonstekniske grunner bør den
frie åpningen mellom kjøkkenventilator og komfyr
være minst mulig. For å få gode arbeidsforhold, bør
imidlertid avstanden mellom underkanten av
ventilatoren og komfyrtoppen vanligvis ikke være
mindre enn 450 mm.
For gasskomfyr må avstand mellom gassbluss og
underkant kjøkkenventilator være min. 650 mm iht.
EN60335-2-31.
Kjøkkenventilatoren festes til
ventilatorskap/krydderhylle vha. medfølgende
skruer (jfr. fig. 2, pkt. 8). Ventilatoren monteres
alternativt vha. veggfester som kan kjøpes som
tilbehør (jfr. fig. 2, pkt 9).
INSTALLATION
Installation of duct connector with damper
Mount the duct connector with back draught damper
(provided) before installing the ventilator (see fig. 2,
item 6). Fix connector on the ventilator and then
install the damper inside the connector (see fig. 2,
item 7).
The damper prevents back draught of fumes and
cold air.
* Remove the filter to get to the connector.
Placing
There is no special demand for distance (height)
between electrical cooker and cookerhood/kitchen
ventilator. For ventilation technical reasons, free
space between ventilator and cooker should be as
small as possible. In order to ensure good working
conditions by the cooker, the distance should
normally never be less than 450 mm.
For gas cookers the distance between gas flame and
bottom of the kitchen ventilator must be minimum
650 mm re. EN60335-2-31.
Fix the kitchen ventilator under the cupboard/spice
rack by means of screws (provided). See fig 2, item
8. Alternatively the ventilator can be mounted by
means of wall brackets. These must be purchased as
accessories (see fig. 2, item 9).
Fig. 4
NB! Ved evt. bruk av fleksibel slange ved
tilkobling av hetten, påse at
”kanaltverrsnittet” ikke reduseres. (Jfr. fig. 4).
Note! If flexible duct is installed for connection
between cookerhood and duct system,
make sure that the duct dimension is not
reduced (see fig. 4).

5
Ventilasjonskanal
Avkastkanal mellom kjøkkenventilator og
veggrist/takhatt bør være så kort og rett som
mulig, slik at god kapasitet oppnås.
Veggrist/takhatt må dessuten ha lavt trykkfall
(motstand) slik at luftmengden ikke reduseres.
Kanaler skal være av ubrennbart materiale.
Spirokanaler (galv. stål) eller fleksibel aluminium
anbefales benyttet. Slange godkjent for slik bruk
kan benyttes for fleksibel tilkobling ved selve
hetten. Kanalen skal kunne rengjøres, evt. skiftes
ut (se ”Vedlikehold og rengjøring”).
NB! Avkastluften må ikke slippes ut i røykkanal!
Kanal på kaldt loft eller i uoppvarmet rom må
isoleres for å unngå kondensering. Husk å isolere
alle kanaldeler. Kanalen skal ha fall mot
kjøkkenventilatoren (min. 10o) slik at evt.
kondensvann vil renne tilbake.
NB! Vær nøye med montering av kanalanlegget.
Sammenpressede kanaler, mangelfull festing
eller isolering etc. vil kunne redusere
effektiviteten og resultere i vannskader pga.
kondensering.
Ventilation duct
The duct between kitchen ventilator and wall
grill/roof unit should be as short and straight as
possible to obtain a good capacity. Wall grill/roof
unit must have a low pressure drop (resistance) to
avoid reduced airflow.The duct must be of a non-
flammable material. Spiro ducts (steel) are highly
recommended, but other duct qualities approved
for such use can be applied for flexible connection
to the cookerhood. The duct must be accessible
for changing or cleaning (see chapter
"Maintenance and cleaning").
NOTE! Do not connect the exhaust duct to
smoke shaft (chimney).
Duct runs installed in cold loft space must be
insulated to avoid condensation. Remember do
insulate all duct fittings well. The duct must have a
grade towards the ventilator (min. 10o) to allow
possible condensation water to drain.
NOTE! Take care not to damage the ducts
during the installation. Smashed ducts,
insufficient fixing or insulation etc. will
reduce the efficiency and may lead to
water leakage caused by condensation.
ELEKTRISK INSTALLASJON
Kjøkkenventilatoren er utstyrt med ledning og
støpsel for tilkobling til 230 V jordet stikkontakt.
ELECTRICAL INSTALLATION
The kitchen ventilator is fitted with cable and
plug for connection to 230V + earth.
Fig. 8
BESKRIVELSE OG BRUK
Fig. 8
AVribryter for valg av luftmengde
(viftehastighet)
BVippebryter for belysning
Viftehastighet 2 benyttes ved normal koking og
steking, mens hastighet 3 kan velges ved spesielt
høy osutvikling. Hvis nødvendig kan viftehastighet 1
benyttes for etterventilasjon.
NB:
- Flambering må ikke forekomme under
kjøkkenventilatoren.
- Erstatningsluft må tilføres rommet. Dette kan
skje vha. vindu i luftestilling, åpne ytterveggs-
ventil(er) med god kapasitet, eller ventilasjons-
anlegg med løsning som ivaretar dette. Evt.
mangelfull lufttilførsel vil kunne medføre fare ved
samtidig bruk av gasskomfyr, ildsted etc.!
DESCRIPTION AND USE
Fig. 8
ASwitch for choice of airflow (fan speed)
BSwitch for light
Fan speed 2 is used during normal cooking and 3
for forced ventilation. If necessary, fan speed 1
can be used for extended ventilation.
NOTE!
- Flambeé under the ventilator must not occur.
- Supply replacement air to the room through
open window, open vents with good capacity
or ventilation system ensuring sufficient air
supply to the ventilator. Insufficient fresh air
supply might cause danger when gas stove
or open fireplace is in use.

6

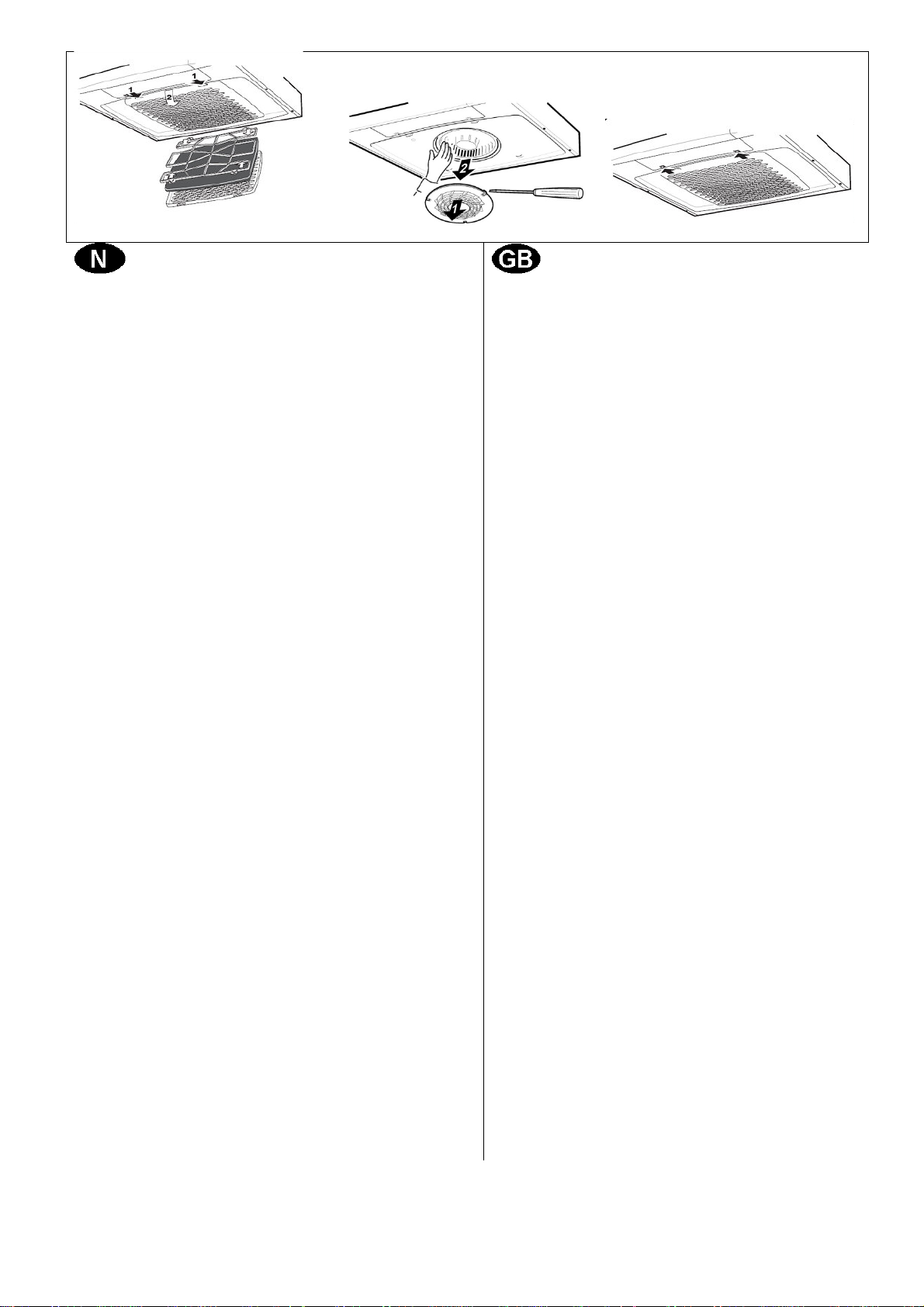

Fig. 10 Fig. 11 Fig. 12
VEDLIKEHOLD OG RENGJØRING
Før rengjøring må hetten gjøres strømløs ved enten å
trekke ut støpselet eller ta ut sikringene.
Kjøkkenhetten tørkes av med en fuktig klut og mildt
såpevann. Filteret bør rengjøres ca. 2 ganger i
måneden ved normalt bruk. Filteret kan tas løs fra
hetten ved rengjøring;
Filterkassetten løsnes ved å trykke inn ”snappert-
låsene” i fremkant, fig. 10, mens selve filterduken
frigjøres ved å løsne filterholderen, fig. 11. Bløtlegg
filterduken og filterholderen i varmt såpevann. Filter-
kassetten (m/filter) kan også vaskes i
oppvaskmaskin.
Noen ganger pr. år bør kjøkkenventilatoren vaskes
innvendig. Løsne først innløpsringen, og trekk
deretter vifthjulet av motoren jfr. fig. Y). Tørk av
innvendig vha. fuktig klut og mildt såpevann.
Viftehjulet og innløpsringen vaskes i oppvaskmaskin
eller ved bløtlegging i varmt såpevann. Viftehjulet og
innløpsringen trykkes på plass etter rengjøring.
Sett tilbake filter og filterkassetten og trykk opp slik at
den låser fast i ”snappertlåsene”. Kontroller at alle
fire festene er på plass.
Selve avtrekkskanalen fra kjøkkenventilatoren må
også rengjøres en gang i blant. Dette kan gjøres ved
å løsne kanalen fra ventilatoren og benytte børste-
system utviklet for dette. Kanalen nærmest kjøkken-
ventilatoren er mest utsatt for avleiring av fett og støv,
og denne kan være mest hensiktsmessig å skifte ut.
(Spesielt aktuelt dersom slange benyttes for tilkobling
av hetten til kanalanlegget).
NB: Manglende rengjøring av avleiret fett i filter,
på kjøkkenventilatoren og i ventilasjons-
kanalen kan medføre fare for antennelse og
brannspredning.
Bytte av lysrør
Ta løs lampeglasset ved at klipsfestene trykkes mot
fronten, fig. 12. Lysrøret trekkes ut av holderen, og
nytt lysrør trykkes på plass.
MAINTENANCE AND CLEANING
Disconnect from mains supply by either pulling
out the plug or removing the fuses.
Wipe the cookerhood by using a damp cloth. The
filter should be cleaned at least twice a month.
Remove the filter from the hood for cleaning.
The filter cassette is released by pressing the
"snap" locks in the back of the hood, fig. 10. The
filter itself is removed by releasing the filter
holder, fig. 11. Soak the filter in warm soapy
water or in dish washer.
Clean the inside of the ventilator a few times per
year. Release the inlet ring and pull the fan wheel
from the motor (see fig. 12). Whipe off the inside
of the ventilator using a damp cloth, soaked in
warm soapy water. Wash fan wheel and inlet ring
in the dish washer or soak in warm soapy water
before replacing.
Replace the filter and the filter cassette and
press upwards to lock in “snap” locks. Check
that all four filter holders are snapped into
position.
The duct between cookerhood and fan should be
cleaned every now and then. Disconnect duct
from the kitchen ventilator and use a brush
system developed for this purpose. Duct run
closest to the kitchen ventilator will be highly
exposed for settlements of dust and grease. If
settlements of grease and dust are too heavy,
the duct should be replaced.
Note! Lack of cleaning will lead to build-up of
grease and dust inside the ventilator
and duct. This will increases the risk of
fire.
Changing the light bulb
Release the lamp cover by pressing the holders
towards the front, fig. 12. Pull the light bulb out of
it's socket and replace it with a new one.

7
FEILSØKING
Dersom kjøkkenhetten ikke fungerer, bør følgende
undersøkes før service tilkalles:
Er sikringene hele?
Er støpselet på plass?
Service
Før det tas kontakt med servicepersonell, les av
teknisk dataskilt på undersiden av
kjøkkenventilatoren, bak filterkassetten og noter
type- og modellbetegnelse.
Service Villavent:
Systemair AS
Tlf.: 51 96 97 00
Fax.: [phone]
TROUBLESHOOTING
Please check the following items before calling
your service representative:
Are fuses ok?
Is the plug connected?
Service
Before calling your service representative, make a
note of the data from the data sign under the unit;
i.e. specification and model.
Villavent service:
In UK:
Villavent Ltd.
Phone.: [phone]
Fax.: [phone]

8
Rett til endringer forbeholdes.
Specifications may be changed without notice.
Produsent/Manufacturer:
www.systemair.no
For UK: www.villavent.co.uk
