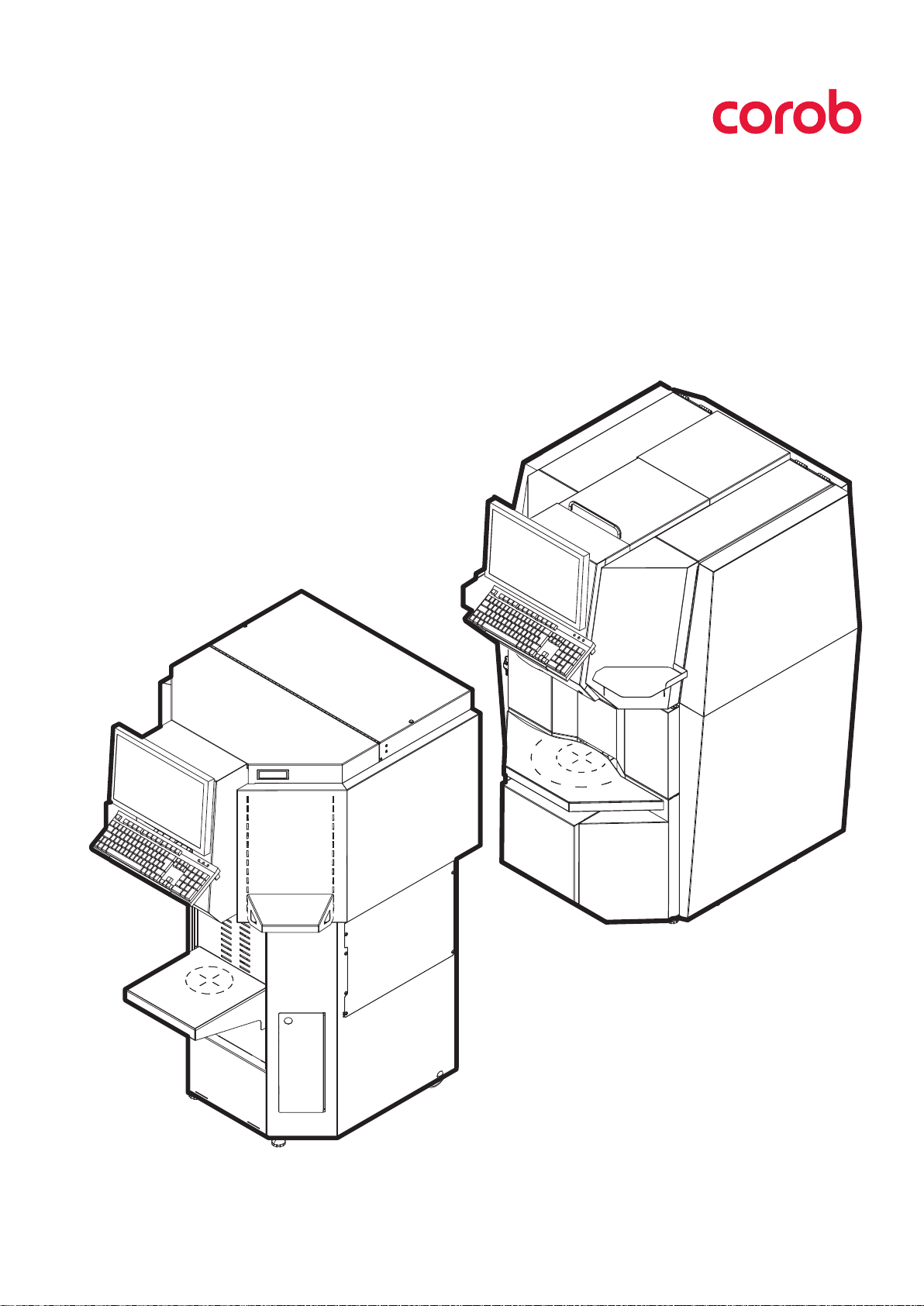

corob FLEX 500 User manual

207792
COROB FLEX 500-540
Manuale d’uso
User’s manual
V2.0 - R(0/2019)
FLEX 500
FLEX 540

COROB FLEX 500-540
Manuale d’uso
Dispensatore automatico
COROB FLEX 500-540
V2.0 - R(0/2019)
ISTRUZIONI IN LINGUA ORIGINALE
© COPYRIGHT 2019, COROB S.p.A.
Tutti i diritti riservati in tutti i paesi
Richieste di ulteriori copie di questo prodotto o di informazioni
tecniche sullo stesso, vanno indirizzate a:
DIRITTI DI PROPRIETÀ INTELLETTUALE E DISCLAIMER
Nessuna parte di questo manuale può essere tradotta in altra lingua
e/o adattata e/o riprodotta in altra forma e/o mezzo meccanico,
elettronico, per fotocopie, registrazioni o altro, senza una precedente
autorizzazione scritta da parte di COROB S.p.A..
COROB è un marchio commerciale e/o registrato in uso esclusivo da
parte di COROB S.p.A. e delle sue consociate (di seguito“COROB”).
La mancata menzione di altri marchi, commerciali o registrati, nella
presente dichiarazione, non implica una rinuncia da parte di COROB
all’esercizio dei diritti di proprietà intellettuale connessi ai suddetti
marchi.
I contenuti del presente manuale si riferiscono a know-how, disegni,
applicazioni tecnologiche, usate su base esclusiva da COROB,
frequentemente coperte da brevetti o domande di brevetto, e
pertanto protette dalle leggi nazionali e internazionali in materia di
proprietà intellettuale.
Qualsiasi riferimento a nomi, dati, e indirizzi di altre società diversi da
COROB e dalle sue consociate è casuale e, salvo diversa indicazione,
è riportato a titolo puramente esemplicativo, allo scopo di meglio
chiarire l’utilizzo dei prodotti COROB.
L’elaborazione del testo e delle immagini è stata vagliata con la
massima cura, nonostante ciò COROB si riserva il diritto di modicare
e/o aggiornare le informazioni qui contenute per correggere errori
tipograci e/o imprecisioni, senza preavviso o alcun impegno da
parte della stessa.
Il presente manuale contiene tutte le informazioni necessarie all’uso
normale e prevedibile dei prodotti COROB da parte dell’utilizzatore
nale.
Il presente manuale non contiene linee guida e/o informazioni
per la riparazione del prodotto. Per ragioni di sicurezza questi
interventi devono essere eseguiti esclusivamente da personale
tecnico addestrato e autorizzato. La mancata osservanza di questo
requisito, può comportare il rischio di danni sici per l’utente o danni
al prodotto.
Pertanto per l’esecuzione dei suddetti interventi COROB ha designato
dei tecnici autorizzati.
Per tecnici autorizzati si intende personale tecnico che ha partecipato
a corsi di addestramento organizzati da COROB e/o sue consociate.
Interventi non autorizzati potrebbero rendere nulla la garanzia del
prodotto COROB, come disciplinata nel contratto di vendita o nelle
Condizioni Generali di Vendita, entro i cui limiti COROB si ritiene
responsabile.
La presente clausola non ha lo scopo di limitare, né di escludere la
responsabilità di COROB, in violazione di disposizioni inderogabili
di legge. La suddetta limitazione o esclusione di responsabilità
potrebbe quindi non essere applicabile.
Per conoscere quale è il punto di assistenza tecnica più vicino, l’utente
nale può contattare COROB o visitare il sito www.corob.com.
User’s manual
Automatic dispenser
COROB FLEX 500-540
V2.0 - R(0/2019)
TRANSLATION OF THE ORIGINAL INSTRUCTIONS
© COPYRIGHT 2019, COROB S.p.A.
All rights reserved in all countries
If you require additional copies of this manual or further technical
information about it, please write to:
INTELLECTUAL PROPERTY RIGHTS AND DISCLAIMER
No part of this manual may be translated into any other languages
and/or adapted and/or reproduced in any form, or by any means,
electronic or mechanical, including but not limited to photocopying
and recording, without prior written permission of COROB S.p.A..
COROB is a registered trademark and/or commercial trademark used
on an exclusive basis by COROB S.p.A. and its aliated companies
(hereinafter“COROB”).
A failure of a trademark to appear hereunder does not mean that
COROB does not use the trademark in question nor does it constitute
a waiver by COROB of any related intellectual property rights.
Valuable proprietary technical information contained in the present
manual are referring to proprietary know-how, designs, drawings
and/or applications used on an exclusive basis by COROB frequently
covered by Patents and/or Patent Applications and thus protected by
International and National Intellectual Property Laws.
Unless otherwise indicated, all references to other companies other
than COROB and its aliated companies, their names, data and
addresses used in the screens and/or examples are purely coincidental
and serve as a reference only to clarify the use of the COROB products.
COROB has carefully reviewed the wording and imagines contained
in the present manual, nevertheless COROB reserves the right to
modify and/or update the information herein to correct editorial
errors and/or inaccuracy of the information herein without notice or
commitment on its part.
The present manual contains all information necessary for the
foreseeable and normal use of the COROB products by the nal user.
The manual does not contain guidelines and/or information for
product repair. For safety reasons, only trained and authorized
technical personnel should perform such interventions. Failure to do
so may result in personal injury or damage to the product.
For the purpose mentioned above, COROB has appointed authorized
technical personnel.
Authorized technical personnel shall mean technicians who have
attended a technical training course held by COROB and/or its
aliated companies.
Unauthorized interventions could void the warranty coverage of your
COROB product pursuant to the sales contract or to the General Sales
Conditions of COROB. COROB can be held responsible only within
the limits of the warranty coverage provided by the General Sales
Conditions.
COROB does not intend to limit or exclude its liability against any
statutory provisions under any applicable law.Therefore the reference
to above warranty limitations or exclusions may not apply.
The nal user can ask COROB or visit the web site www.corob.com for
contact details about the nearest authorized technical service.
COROB S.p.A.


www.corob.com

COROB FLEX 500-540
GUIDA RAPIDA

• Controllare le condizioni di pulizia dei circuiti di dispensazione e
della macchina in generale.
• Controllare le condizioni del gruppo spazzola di pulizia; se è
necessario, pulire e riempire il contenitore spazzola utilizzando
il liquido appropriato (la scelta del liquido dipende dalla natura
dei coloranti e deve essere fatta direttamente dal fabbricante dei
prodotti utilizzati).
• Eseguire lo Spurgo del sistema.

• Non lasciare mai spenta la macchina.
• Nei serbatoi, l’agitazione di ciascun colorante avviene
automaticamente (tempi personalizzabili).
• Attenzione a non riempire troppo i serbatoi con il colorante.
In caso di eccessivo riempimento operare come indicato nel
manuale d’uso.
• Agitare manualmente il colorante da versare nei serbatoi. Non
utilizzare agitatori automatici.
• Richiudere i serbatoi con i coperchi subito dopo il riempimento.
• Ricordarsi di aggiornare correttamente i livelli di riempimento dei
serbatoi nel software di gestione.

• Riempire i serbatoi.
• Aggiornare i livelli di riempimento nel software di gestione.
• Spegnere il computer. Non spegnere la macchina.

QUICK GUIDE

• Check that the dispensing circuits and the machine in general are
clean.
• Check the conditions of the cleaning brush unit; if necessary,
clean and ll the brush container using only appropriate liquid
(the choice of the liquid depends on the nature of the colorants,
and must be done directly by the manufacturer of the products
used).
• Carry out system Purge.

• Never let the machine in the OFF position.
• In the canisters, stirring of each colorant takes place automatically
(stirring times can however be customized).
• Be careful not to ll the canisters with too much colorant. In case
of overlling, act as indicated in the user’s manual.
• The colorant to be poured inside the canisters must be stirred
manually. Do not use automatic shakers.
• Close the canisters with their lids right after lling operations.
• Remember to update accordingly the canisters lling levels via
the management software.

• Rell the canisters.
• Update the canister lling levels in the management software.
• Shut down the computer. Do not shut o the machine.


COROB FLEX 500-540
SOMMARIO
1 INFORMAZIONI GENERALI 5
1.1 Scopo e utilizzo del manuale .........................................................5
1.1.1 Convenzioni grache........................................................... 5
1.2 Denizioni.............................................................................................5
  
2.1 Descrizione della macchina............................................................7

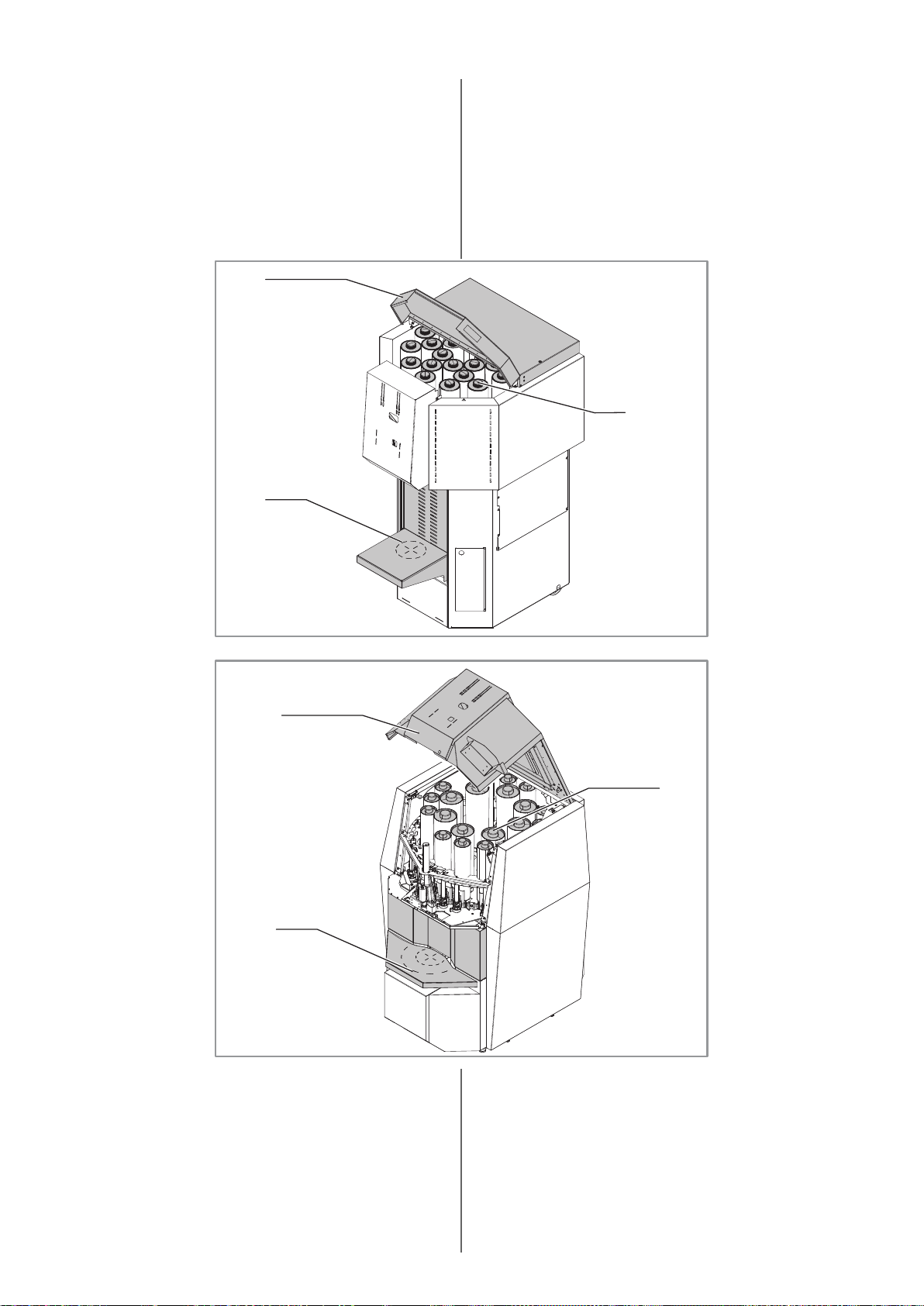

2.2 Descrizione delle parti......................................................................8
2.3 Confezioni trattabili...........................................................................9
2.4 Uso previsto e uso scorretto ragionevolmente prevedibile .....9
2.5 Dati di identicazione.......................................................................9
3 SICUREZZA 11
3.1 Avvertenze di sicurezza e usi non consentiti......................... 11
3.2 Avvertenze sull’uso dei coloranti............................................... 12
3.3 Rischi residui...................................................................................... 13

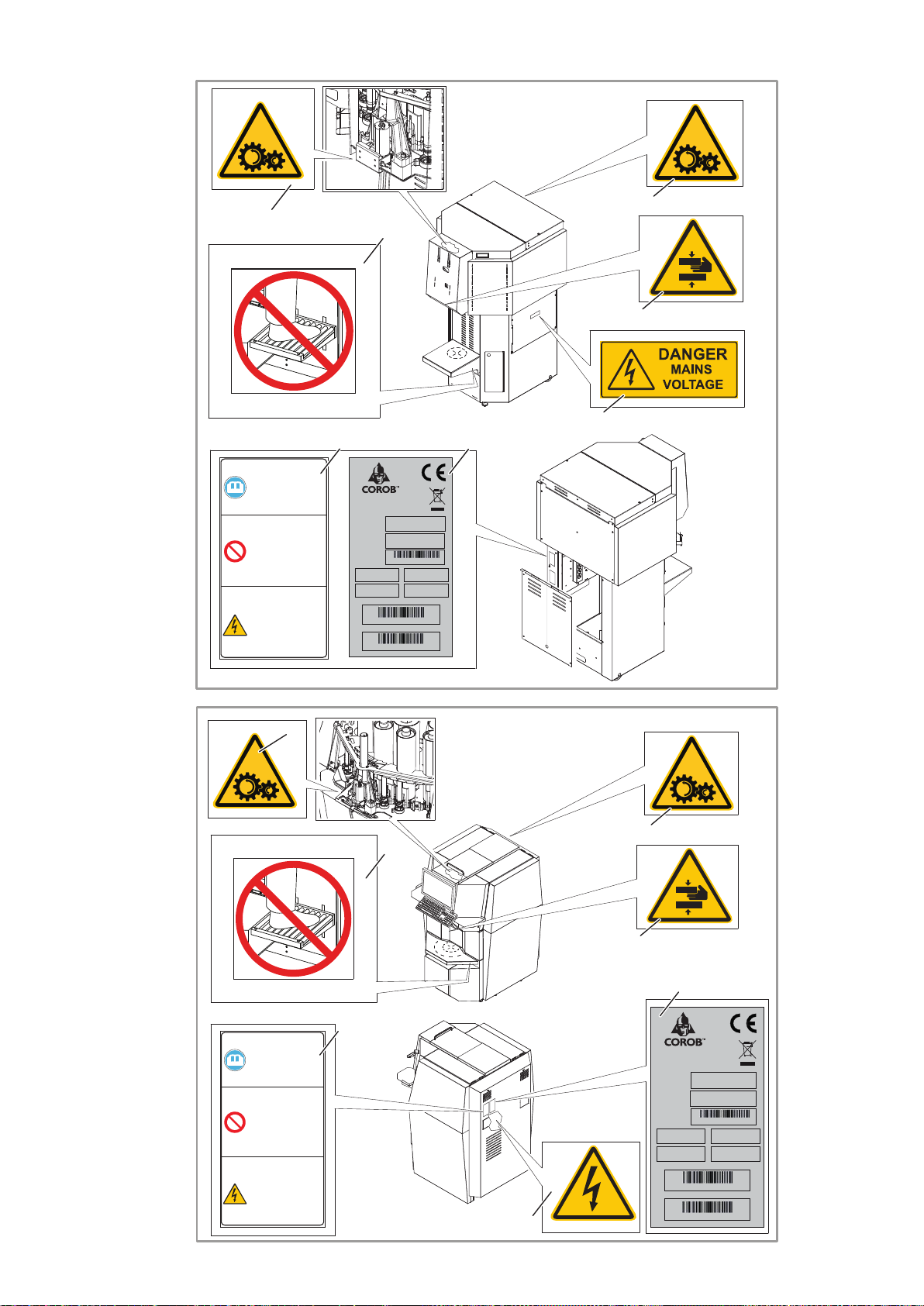

3.4 Posizionamento etichette ............................................................ 13
3.5 Dispositivi di sicurezza................................................................... 16
3.6 Arresto d’emergenza...................................................................... 17
3.7 Requisiti del luogo di installazione ........................................... 18
  
4.1 Avvertenze generali........................................................................ 19

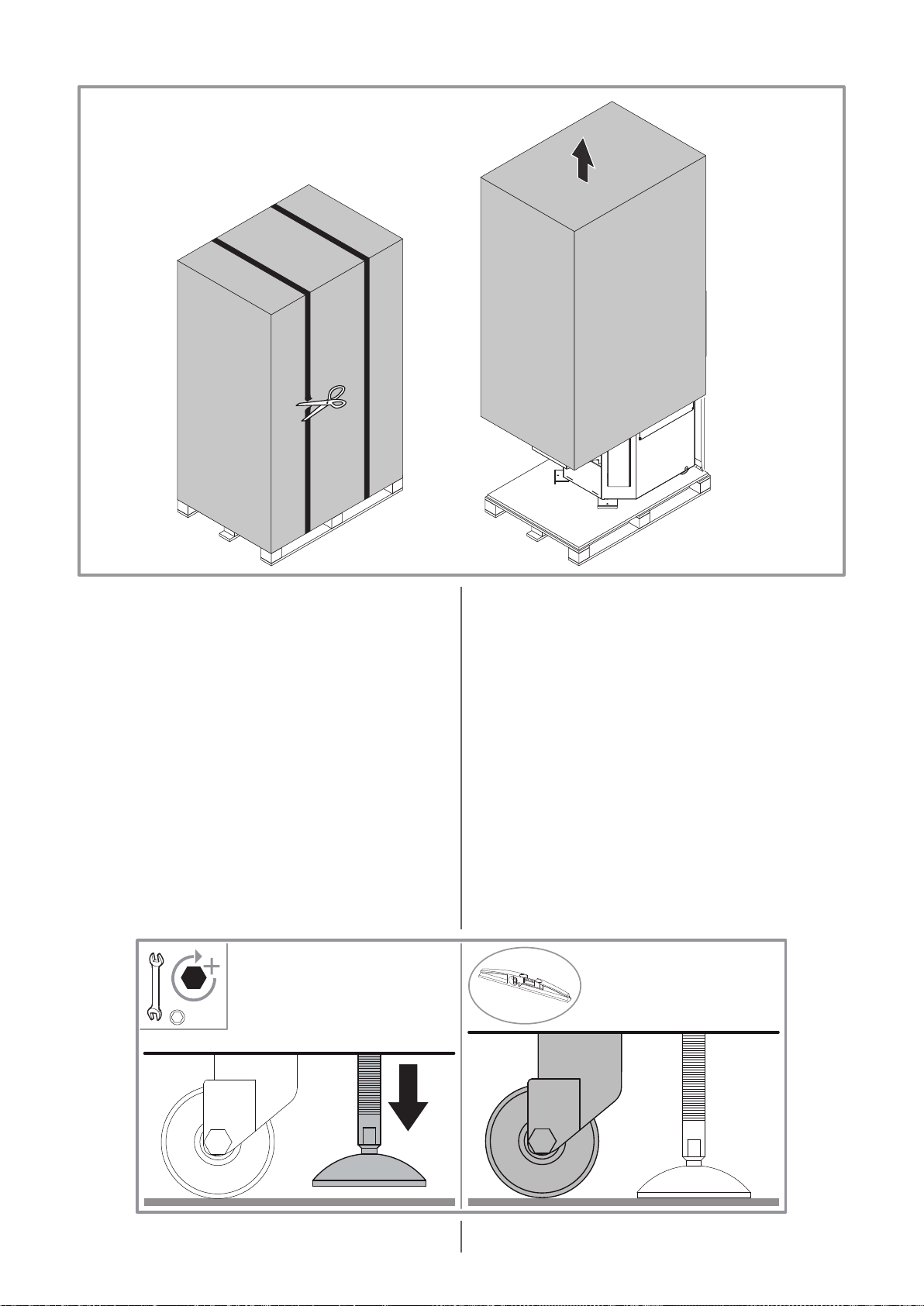

4.2 Disimballaggio e posizionamento ............................................ 19
4.2.1 Rimozione staa di blocco della tavola rotante .........23
4.2.2 Materiale in dotazione ......................................................23
4.3 Immagazzinamento........................................................................ 23
4.4 Smaltimento e riciclaggio............................................................. 24
  
5.1 Avvertenze generali........................................................................ 25
5.2 Computer di gestione.................................................................... 25
5.3 Comandi e connessioni................................................................. 26
5.4 Collegamento elettrico e accensione....................................... 27
5.5 Inizializzazione.................................................................................. 29
5.6 Disattivazione ................................................................................... 29
  
6.1 Avvertenze generali........................................................................ 31
6.2 All’inizio della giornata lavorativa.............................................. 31
6.3 Conduzione ....................................................................................... 31
6.3.1 Caricamento barattolo - Sgabello manuale................32
6.3.2 Caricamento barattolo - Sgabello semiautomatico..33
6.3.3 Dispensazione .....................................................................34
6.4 Processi automatici......................................................................... 34
6.5 Rabbocco dei serbatoi................................................................... 34
6.6 Anomalie ............................................................................................ 38
  
7.1 Avvertenze generali........................................................................ 41
7.2 Tabella di manutenzione .............................................................. 41
7.3 Prodotti da utilizzare ...................................................................... 41
7.4 Pulizia esterna................................................................................... 42
7.5 Manutenzione gruppo spazzola................................................ 42
  
8.1 Dati tecnici ......................................................................................... 45
8.2 Dimensioni e peso........................................................................... 46
8.3 Dichiarazione di conformità........................................................ 47
8.4 Garanzia .............................................................................................. 47
CONTENTS
1 GENERAL INFORMATION 5
1.1 Purpose and use of this manual....................................................5
1.1.1 Conventionally used graphics ........................................... 5
1.2 Denitions.............................................................................................5
  
2.1 Description of the machine ............................................................7
2.2 Description of units ...........................................................................8
2.3 Usable cans...........................................................................................9
2.4 Intended use and reasonably foreseeable misuse.................9
2.5 Identifying information....................................................................9
3 SAFETY 11
3.1 Safety warnings and unauthorized use................................... 11
3.2 Warnings on the use of colorants.............................................. 12
3.3 Residual risks..................................................................................... 14
3.4 Position of labels.............................................................................. 14
3.5 Safety devices ................................................................................... 16
3.6 Emergency stop............................................................................... 17
3.7 Requirements of the installation site ....................................... 18
  
4.1 General warnings ............................................................................ 19
4.2 Unpacking and placement........................................................... 19
4.2.1 Removing the turntable lock bracket ............................23
4.2.2 Standard material supplied .............................................23
4.3 Storage................................................................................................ 23
4.4 Disposal and recycling................................................................... 24
  
5.1 General warnings ............................................................................ 25
5.2 Management computer................................................................ 25
5.3 Control devices and connections.............................................. 26
5.4 Electrical connection and start-up............................................ 27
5.5 Initialization....................................................................................... 29
5.6 Shut-down ......................................................................................... 29
  
6.1 General warnings ............................................................................ 31
6.2 At the beginning of the working day....................................... 31
6.3 Running the machine ................................................................... 31
6.3.1 Loading the can - Manual shelf.......................................32
6.3.2 Loading the can - Semiautomatic shelf ........................33
6.3.3 Dispensing............................................................................34
6.4 Automatic processes...................................................................... 34
6.5 Relling the canisters..................................................................... 34
6.6 Troubleshooting .............................................................................. 39
  
7.1 General warnings ............................................................................ 41
7.2 Maintenance table .......................................................................... 41
7.3 Products to be used........................................................................ 41
7.4 External cleaning............................................................................. 42
7.5 Maintenance of the cleaning brush unit................................. 42
  
8.1 Technical data................................................................................... 45
8.2 Dimensions and weight................................................................ 46
8.3 Declaration of conformity ............................................................ 47
8.4 Warranty ............................................................................................. 47

- 5 - COROB FLEX 500-540
1 INFORMAZIONI GENERALI
1.1 
       

Questo manuale, che si trova nell’imballo del prodotto, contiene le
istruzioni relative all’uso e la manutenzione ordinaria necessaria per
mantenere le prestazioni della macchina nel tempo. In esso sono
contenute tutte le informazioni necessarie al corretto utilizzo della
macchina e per evitare infortuni.
Il manuale è da considerarsi parte integrante della macchina e deve
essere conservato no allo smantellamento nale.
Contiene tutte le informazioni disponibili alla data di preparazione
dello stesso relative alla macchina e agli eventuali accessori; per gli
accessori vengono riportate le varianti o modiche che implicano
diverse modalità operative.
Nel caso venga smarrito o parzialmente rovinato e quindi non sia più
possibile leggere completamente il suo contenuto è obbligatorio
richiedere un nuovo manuale alla casa costruttrice.
 
         
 

       
       

1.1.1 
Lo stile  viene utilizzato per dare particolare risalto a note o
indicazioni di maggiore importanza.
PERICOLO
Segnala il rischio di danni alla persona.
AVVERTENZA
Segnala il rischio di danni alla macchina che potrebbero
comprometterne il funzionamento.
Evidenzia istruzioni importanti riferite a norme precauzionali
e/o accorgimenti da adottare.
Evidenzia situazioni e/o operazioni che coinvolgono il
software di gestione installato sul computer.
Indica che per eseguire l’intervento descritto è necessario l’uso
degli attrezzi indicati.
 
OPERATORE
Colui che ha conoscenze sui metodi per ottenere pitture, vernici
o simili, istruito e autorizzato alla conduzione e utilizzazione della
macchina attraverso l’uso dei comandi e delle operazioni di carico
e scarico dei materiali di produzione con le protezioni installate e
attive. Deve operare solo in condizioni di sicurezza e può eseguire
operazioni di manutenzione ordinaria.

Specialista preparato, addestrato nel campo tecnico (meccanico ed
elettrico) e incaricato dal fabbricante di intervenire sulla macchina
per l’installazione della stessa o per eettuare regolazioni,
riparazione guasti o interventi di manutenzione.
1 GENERAL INFORMATION
1.1 

This manual, inserted in the product packaging, contains instructions
on the use and routine maintenance needed to uphold the machine’s
performance over time. The manual contains all information needed
to correctly use the machine and avoid any accident.
The manual is to be considered an integral part of the machine, and
must be stored until it is fully dismantled.
The manual contains all information available at the time of
preparation regarding the machine and any accessories; for
accessories, the manual includes any variations or changes that
involve dierent operating procedures.
Should it be lost or partially ruined, so that its contents can no longer
be read in full, you must request a new manual from the manufacturer.

      
          

         
        

1.1.1 
 type is used to highlight notes or information of particular
importance to a topic.
DANGER
Indicates a risk of personal injury.
WARNING
Indicates a risk of damage to the machine that could interfere with
its operation.
Indicates important instructions referring to precautionary
rules and/or measures to adopt.
Indicates situations and/or operations that involve the
management software installed on the computer.
Indicates that to carry out the intervention described, the use
of the specied tools is required.
 
OPERATOR
A person familiar with the methods to produce paints or similar
products, trained and authorized to operate and use the machine
by its controls and to load and unload production materials with all
safety devices installed and enabled. He or she must work only in
safety conditions and is allowed to carry out routine maintenance
operations.

Specialist prepared and trained in a technical eld (mechanical
and electrical) and assigned by the manufacturer to work on the
machine to perform machine installation, adjustments, repair
breakdowns or carry out maintenance.

- 6 -
COROB FLEX 500-540

- 7 - COROB FLEX 500-540
1
2
3
 CARATTERISTICHE
 
Il dispensatore automatico è un dispositivo per il dosaggio (o
erogazione) automatico di prodotti uidi coloranti in contenitori
(barattoli, latte o bidoni di metallo o di plastica) delle dimensioni
specicate in questo manuale, preriempiti di base, al ne di ottenere
prodotti niti quali vernici, pitture, smalti, inchiostri aventi la tinta
richiesta scelta attraverso il software di gestione della macchina.
 FEATURES
 
The automatic dispenser is a device to automatically dispense uid
colorant products into containers (metal or plastic canisters, cans
or bins) of the size indicated in this manual, pre-lled with base, to
produce nished products such as paints, dyes, enamels, and inks
of the desired hue, chosen by means of the machine management
software.
1
2
3
Il dispensatore è composto da:
1. Area di dispensazione e servizio per il posizionamento dei
barattoli.
2. Coperchio superiore
3. Zona riempimento serbatoi.
La gestione del dispensatore è adata ad un comune personal
computer che può essere fornito su richiesta, non essendo un
componente di dotazione della macchina. Il fabbricante fornisce
una ampia gamma di applicativi software per la gestione di tutte le
funzionalità della macchina.
The dispenser consists of:
1. Dispensing area and can handling system.
2. Upper cover.
3. Canister lling area.
The dispenser is fully managed by a normal personal computer that
can be provided upon request, since it is not supplied as standard
together with the machine. The manufacturer can also supply a
wide range of software applications to manage all of the machine’s
functions.

- 8 -
COROB FLEX 500-540
 


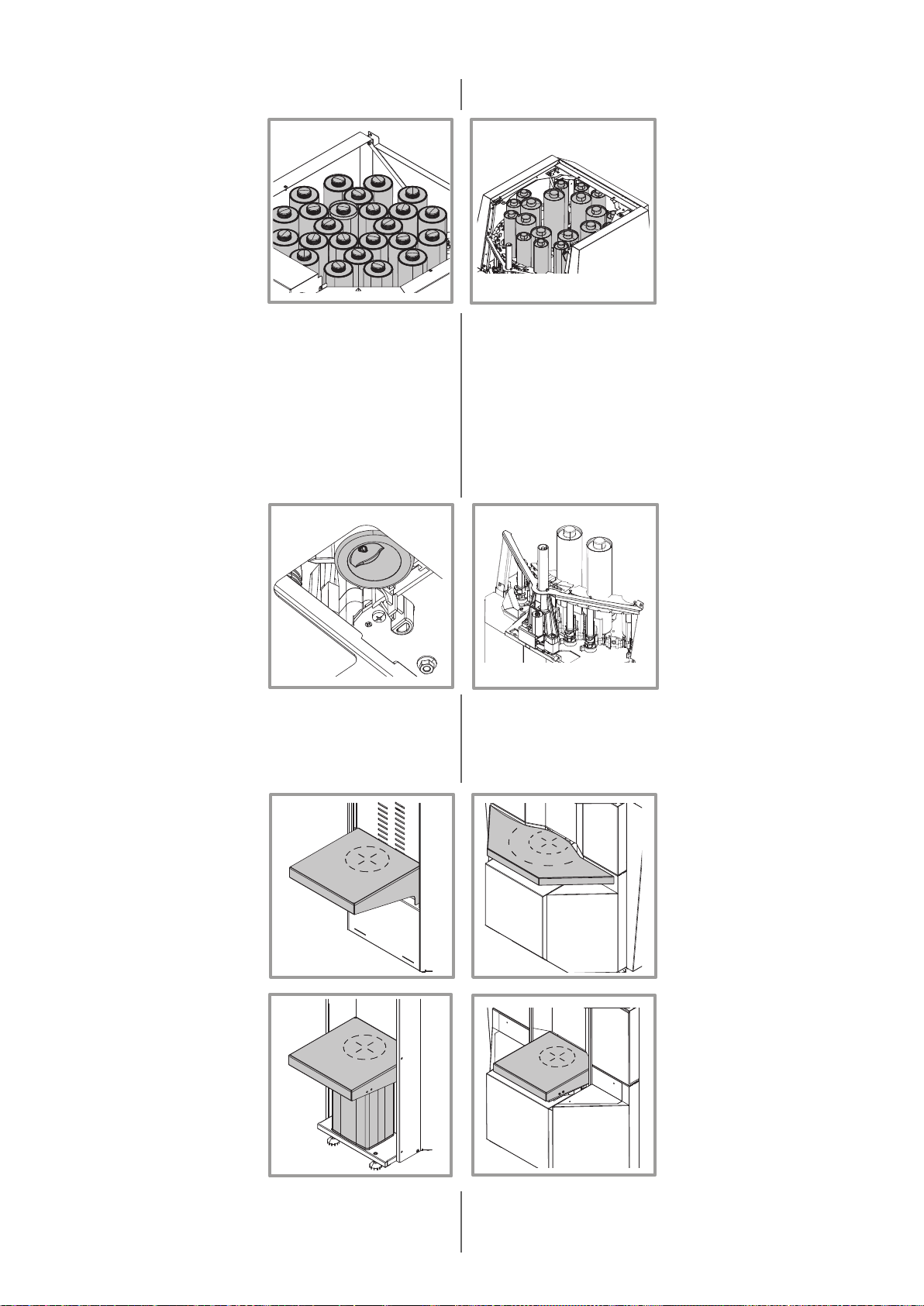

I serbatoi della macchina possono
essere di diverse capacità e sono
adatti a contenere il prodotto da
dosare.
Nella parte superiore della
macchina, il coperchio permette
l’accesso per il riempimento dei
serbatoi.
Ciascun serbatoio è provvisto di
coperchio di chiusura.

La tavola rotante è una struttura che alloggia i serbatoi e i
corrispondenti gruppi di dispensazione con pompa a pistoni.
La tavola rotante è movimentata in modo automatico in modo
bi-direzionale dal programma di gestione durante la fase di
dispensazione e permette di portare il circuito coinvolto nella
dispensazione in posizione frontale. La tavola viene anche
movimentata automaticamente per l’esecuzione dei processi
temporizzati macchina.


Ogni circuito è dotato di un ugello di
dispensazione, dal quale fuoriesce il
prodotto per il riempimento della
confezione.
Un gruppo meccanico posto
frontalmente nell’area di
dispensazione provvede alla
movimentazione della pompa a
pistoni e all’apertura e chiusura
della valvola di dispensazione.

Lo sgabello consente la corretta collocazione del barattolo al di sotto
dell’ugello di dispensazione.
Sgabello manuale - Lo sgabello è
ssato alla macchina e può essere
sollevato e abbassato dall’operatore;
è dotato di una maniglia che deve
essere tirata verso l’esterno per
sbloccarlo e rendere possibile il suo
spostamento all’altezza desiderata.
Sgabello semiautomatico -
Lo sgabello è comandato
dall’operatore attraverso i pulsanti
di attivazione (comando a due
mani); lo sgabello si arresta quando
il barattolo viene intercettato dalla
fotocellula.
 

The machine canisters can be of
dierent capacities and are suitable
for containing the product to be
dispensed.
The cover in the upper part of the
machine provides access for lling
the canisters.
Each canister has its own lid.

The turntable is a rotating structure that houses the canisters and the
corresponding dispensing groups with piston pump.
Themanagementprogrammovesautomaticallytheturntable,in both
directions, during the dispensing stage, bringing the circuit involved
in the dispensing operation to the front position. The turntable is also
autimatically moved to carry out the automatic timed processes of
the machine.
   

Each circuit is equipped with a
dispensing nozzle, from which the
tinting product to ll the can is
dispensed.
Amechanicalgroupplacedfrontally,
in the dispensing area, operates the
piston pump and opens and closes
the dispensing valve.

The can shelf allows for the correct positioning of the can under the
dispensing nozzle.
Manual shelf - The shelf is xed to
the machine and can be raised or
lowered by the operator. The shelf
is provided with a locking handle
that must be pulled to release the
shelf and allow it to be moved to
the desired height.
Semiautomatic shelf - The shelf
is commanded by the operator
with the activation buttons (two-
handed control); the shelf stops
when the can is detected by the
photocell.

- 9 - COROB FLEX 500-540

Richiedibile come optional, è utile per posizionare i barattoli con i
coperchi pre-forati sotto l’ugello di dispensazione.

La spazzola consente di pulire
l’ugello di dispensazione di ogni
circuito. La spazzola è collocata
in una vaschetta che contiene il
liquido di pulizia.
Durante il funzionamento della
macchina, la spazzola rimane in
posizione di riposo. Durante il
processo di pulizia, la spazzola ruota e
le setole puliscono l’ugello del circuito
portato in posizione di pulizia.
Uno sensore controlla il corretto posizionamento della vaschetta
del gruppo spazzola. Se la vaschetta non è correttamente inserita, la
tavola rotante non gira.
 


MAX
MIN
MAX
MIN
FLEX 500 FLEX 540 FLEX 500 FLEX 540 FLEX 500 FLEX 540 FLEX
500
FLEX
540
MAN 430 mm
[16.9”]
365 mm
[14.37”]
50 mm [1.97”]
350 mm
[13.78”]
max
110 mm
230 mm
[9.1”]
350 mm
[13.78”]
max
55 mm
110 mm
[4.3”] 70 mm [2.6”]
SEMIAUTO 450 mm
[17.7”]
400 mm
[15.75”] 320 mm [12.6”] 305 mm [12”]
* A causa dell’alto livello di riempimento nelle confezioni da 0,5 litri e 1 litro [una Pinta e un
Quarto], COROB ne sconsiglia la perforazione.
 

La macchina è destinata ad un uso professionale per il dosaggio di
coloranti in punti vendita di piccole, medie e grandi dimensioni o
centri professionali per la preparazione di pitture e vernici colorate.
La macchina deve essere utilizzata con confezioni nei limiti indicati
nel capitolo 2.3 (Confezioni trattabili) con coloranti indicati nella
tabella al capitolo 8.1 (Dati tecnici) e con le modalità indicate nel
presente manuale.
Ogni altro uso della macchina diverso da quello dichiarato, non
compreso o deducibile dal presente manuale, è considerato uso
improprio e non previsto pertanto fa decadere ogni responsabilità
del fabbricante derivante dalla non osservanza di queste prescrizioni.
 
La macchina è provvista di una targhetta di identicazione (capitolo
3.4) indicante:
1. Nome del fabbricante.
2. Marcature.
3. Modello della macchina.
4. Anno di fabbricazione.
5. Numero di matricola.
6. Caratteristiche elettriche.
Non asportare o manomettere in qualunque modo
la targhetta di identicazione.

Available as an optional accessory, it is useful for positioning pre-
punched cans under the dispensing nozzle.

The brush allows to clean the
dispensing nozzle of each circuit.
The brush is placed in a small
container which holds the cleaning
liquid.
During normal machine operation,
the brush is in rest position. During
the cleaning process, the brush
rotates and the bristles wipe the
nozzle of the circuit brought to the
cleaning position.
A sensor checks for the correct position of the cleaning brush
container. If the container is not rmly in place, the turntable does
not rotate.
 
* Due to the high ll level of 0.5 and 1-liter cans (1-Pint and 1-Quart cans), COROB advises not
to perforate them.
 

The machine is intended for professional use to dispense colorants
in small, medium and large point of sales or professional paint stores.
The machine must be used only with cans within the limits set forth
in chapter 2.3 (Usable cans), with the colorants specied in the table
of chapter 8.1 (Technical data) and according to the procedures
described in this manual.
Any use of the machine other than that stated, which cannot be
implied or deduced from this manual, is to be considered improper
and unintended therefore it voids any manufacturer’s liability arising
from non-compliance with these requirements.
 
The machine has an identication plate (chapter 3.4) indicating:
1. Manufacturer’s name.
2. Marking.
3. Machine model.
4. Year of manufacture.
5. Serial number.
6. Electrical specications.
Do not remove or tamper with the identication plate in any
way.

- 10 -
