Corsair Hydro Series User manual

XM2
WEB: corsair.com
PHONE: [phone]
SUPPORT: support.corsair.com
BLOG: corsair.com/blog
FORUM: forum.corsair.com
YOUTUBE: youtube.com/corsairhowto
© 2020 CORSAIR MEMORY Inc. All rights reserved. CORSAIR and the sails
logo are registered trademarks in the United States and/or other countries. All
other trademarks are the property of their respective owners. Product may vary
slightly from those pictured. 49-002310 AA
M.2 SSD Water Block (2280)
XM2
6

ENGLISH....................................................... 1
FRANÇAIS..................................................... 5
DEUTSCH ..................................................... 9
DANSK ........................................................ 13
SUOMI......................................................... 17
SVENSKA.................................................... 21
NORSK........................................................ 25
ITALIANO..................................................... 29
ESPAÑOL.................................................... 33
PУССКИЙ ..................................................... 37

1 2

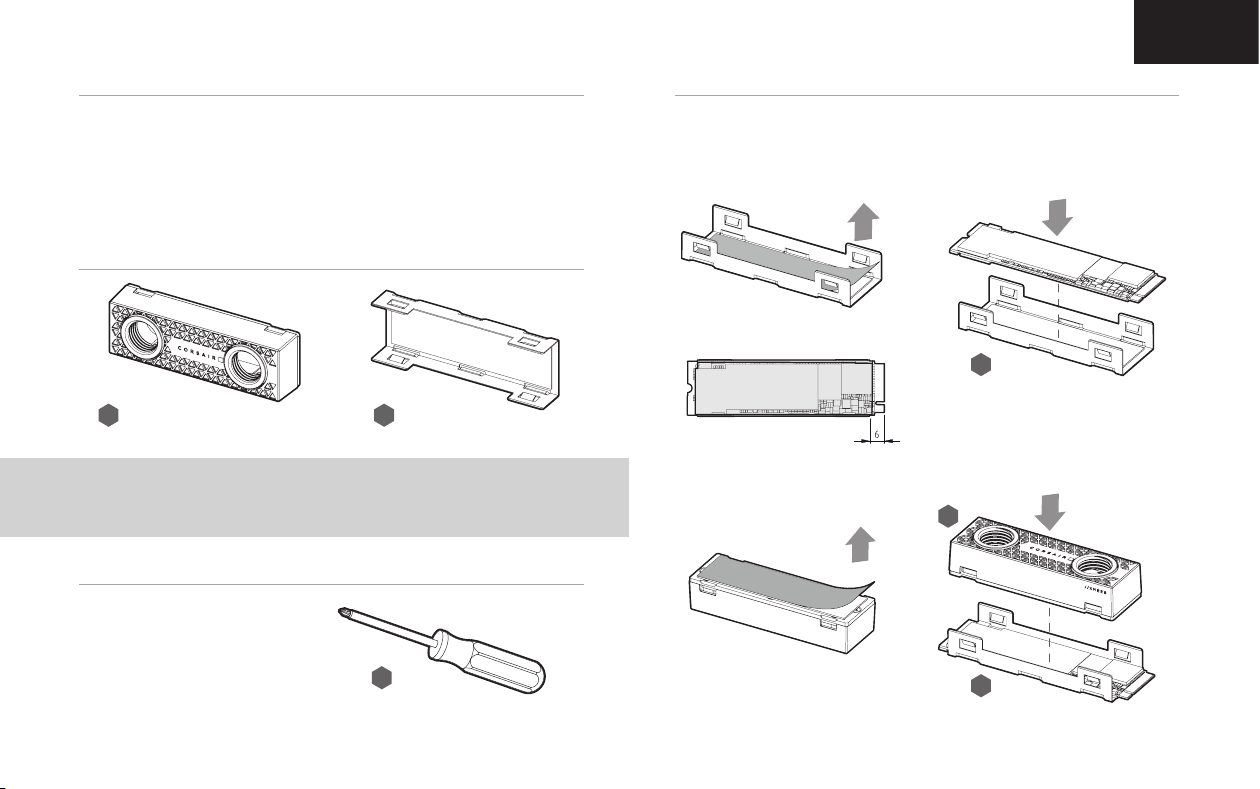

A— x1 XM228 WATER BLOCK WITH PREINSTALLED THERMAL MATERIAL
B— x1 XM228 MOUNTING CLIP WITH PREINSTALLED THERMAL MATERIAL
C— x1 PHILLIPS-HEAD SCREWDRIVER
Quick Start Guide is a general installation guide and does not cover the specics of individual case or
radiator mounting.
CORSAIR recommends you thoroughly leak-test your custom cooling system for at least 24 hours to ensure
that the system is securely sealed and operating reliably. CORSAIR warranty does not cover any hardware
damage resulting from poorly executed, improper and otherwise hasty assembly of your custom water-
cooling system.
Disassembly of CORSAIR HYDRO X products is highly discouraged due to complex design of components.
Such action may result in irreparable mechanical, electrical or chemical damage that may void the warranty.
For an exact and up-to-date product compatibility list, please refer to CORSAIR website.
Precaution: Take care to discharge any electrostatic charges.
1. Remove protective lm from thermal pad (Figure 1). Place your M.2 NVMe (with bottom side facing down)
onto XM2 2280 Mounting clip (B)(Figure2) around 6mm from the edge (Figure 3).
IMPORTANT NOTICE
PACKAGE CONTENTS
ENGLISH
INSTALLATION
PREREQUISITES (NOT INCLUDED)
A
C
B
7
7
8
11
12
Figure 1
Figure 1
Figure 2
Figure 2
Figure 3
2. Remove protective lm from thermal pad (Figure 1). Place and press down XM2 2280 Water block (A)
onto your M.2 NVMe with XM2 2280 Mounting clip (B) until the clip closes (Figure 2).
9
13
B
B
A

3 4
INSTALLATION
ENGLISH

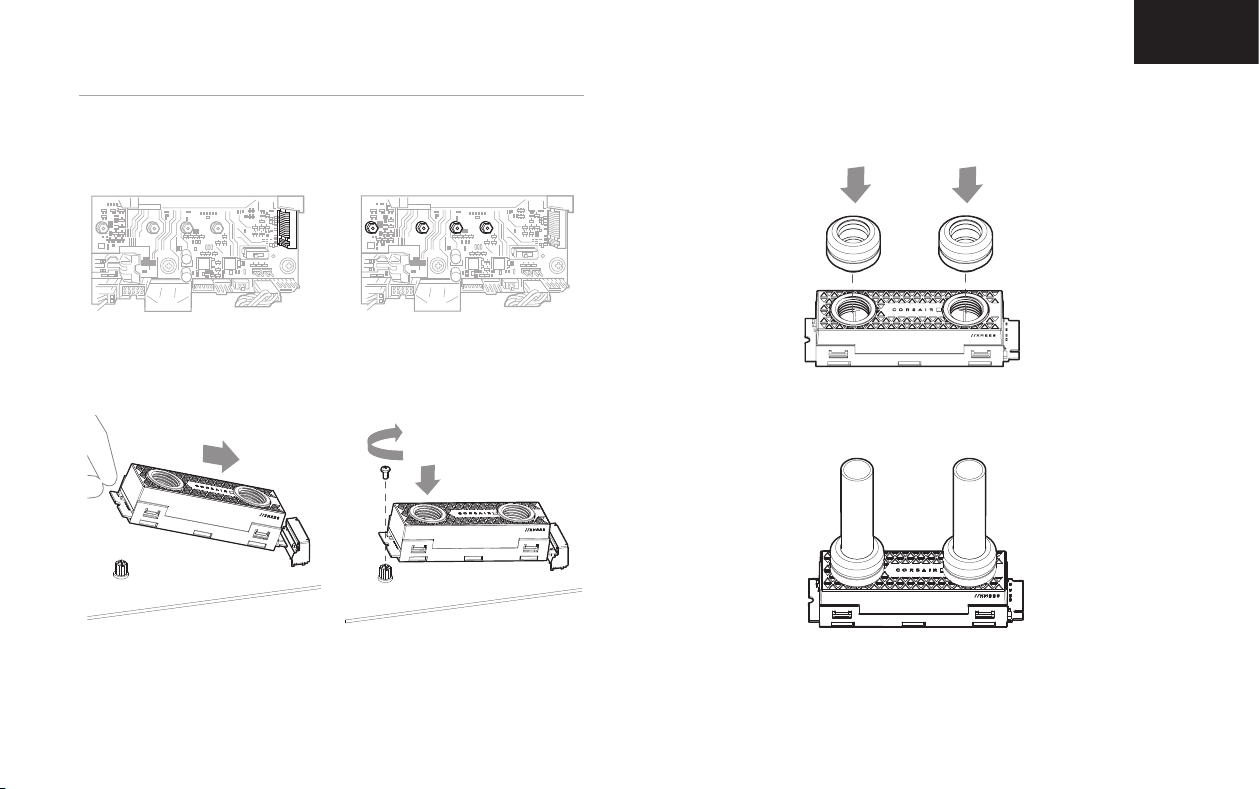

3. Power down your system.
4. Identify an available M.2 key M 2280 slot on
your system, referring to your motherboard or
system documentation.
5. Remove any cover from the M.2 slot and
screws. Take care to ensure no screws
remain on standoffs for shorter M.2 cards.
6. Insert and secure M.2 with screw.
7. Install the two (2) appropriate CORSAIR XF G1/4'' BSPP threaded-type ttings (not included) into
the water block ports and tighten them by hand. Do not use any tools to tighten (i.e. pliers)
8. Install tubing and secure it to nalize the adding of the water block to the water-cooling loop.
Do not forget to leak test the system before fully powering on your PC.
9. Flow orientation is not important. This product works great with ow in either direction.
2
3
4
5

5 6
A— WATERBLOCK x1 XM228 AVEC MATÉRIAU THERMIQUE PRÉINSTALLÉ
B— CLIP DE MONTAGE X1 XM228 AVEC MATÉRIAU THERMIQUE PRÉINSTALLÉ
C— TOURNEVIS CRUCIFORME PHILLIPS
Le guide de démarrage rapide est un guide d'installation général et ne couvre pas les spécicités de cas
individuel ou le montage du radiateur.
CORSAIR vous recommande de réaliser minutieusement un test de détection de fuites dans votre système
de refroidissement personnalisé pendant au moins 24 heures pour vous assurer que le système est étanche
et fonctionne de manière able. La garantie CORSAIR ne couvre pas les dommages matériels résultant d'un
assemblage mal exécuté, incorrect et par ailleurs précipité de votre système de refroidissement par eau
personnalisé.
Le démontage des produits CORSAIR HYDRO X est fortement déconseillé en raison de la conception
complexe des composants. Une telle action peut entraîner des dommages mécaniques, électriques ou
chimiques irréparables pouvant annuler la garantie.
Pour une liste exacte et à jour de la compatibilité des produits, veuillez consulter le site Web CORSAIR.
Attention : assurez-vous que toute charge électrostatique est déchargée.
1. Retirez le lm protecteur du tampon thermique (Figure 1). Placez votre M.2 NVMe (face inférieure vers
le bas) sur le clip de montage du XM2 2280 (B) (Figure 2) à environ 6 mm du bord (Figure 3).
AVIS IMPORTANT
CONTENU DE L’EMBALLAGE
FRANÇAIS
GUIDE D’INSTALLATION
PRÉREQUIS (NON INCLUS)
A
C
B
7
7
8
11
12
Figure 1
Figure 1
Figure 2
Figure 2
Figure 3
2. Retirez le lm protecteur du tampon thermique (Figure 1). Placez et appuyez sur le waterblock XM2 2280
(A) sur votre M.2 NVMe avec le clip de montage XM2 2280 (B) jusqu'à ce que le clip se ferme (Figure 2).
9
13
B
B
A

7 8
GUIDE D’INSTALLATION
FRANÇAIS

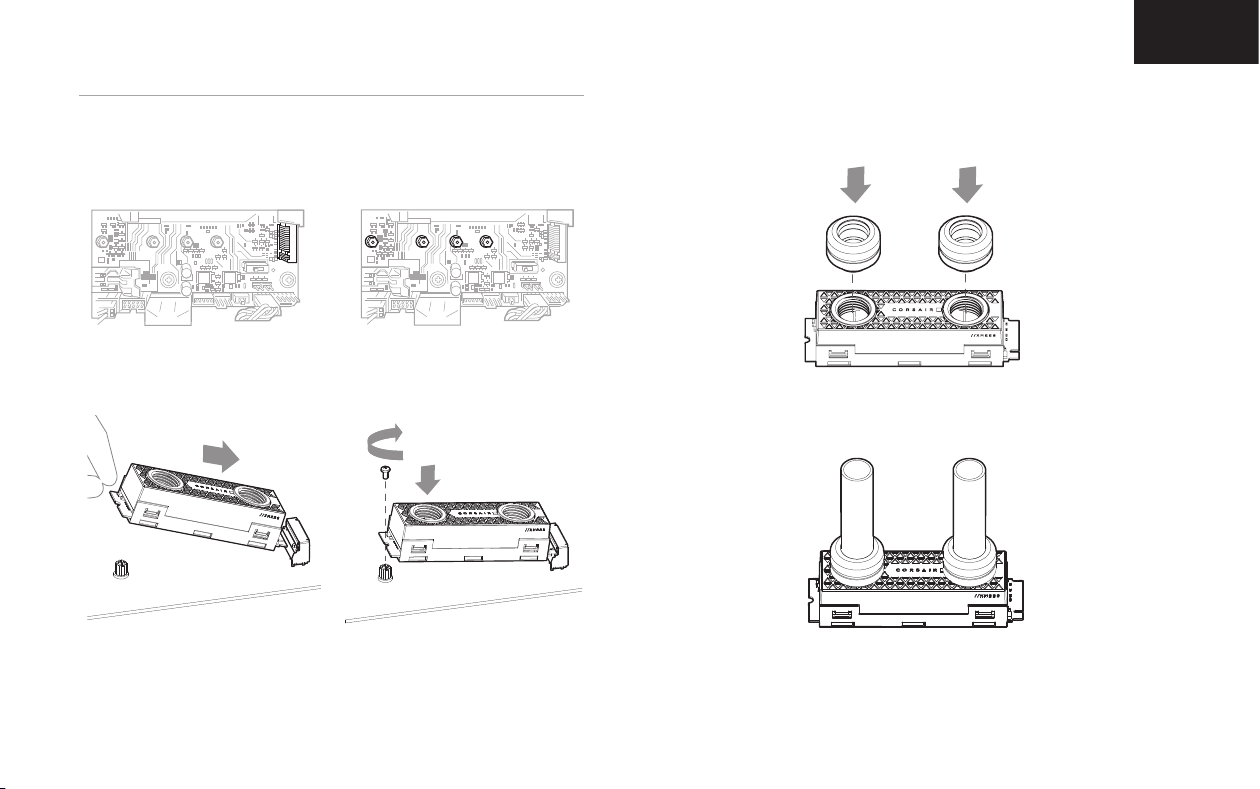

3. Éteignez votre système.
4. Identiez un slot M.2 clé M 2280 disponible
sur votre système, en vous référant à votre
documentation système ou carte mère.
5. Retirez la protection du slot M.2 et les vis.
Veillez à ce qu’il ne reste aucune vis sur les
entretoises pour les cartes M.2 plus courtes.
6. IInsérez le M.2 et sécurisez-le avec une vis.
7. Installez les deux raccords letés (2) CORSAIR XF G1/4'' BSPP appropriés (non inclus) dans les ports
du waterblock et serrez-les manuellement. N'utilisez aucun outil pour les serrer (par ex. des pinces).
8. Installez le tube et xez-le pour naliser le montage du waterblock à la boucle de refroidissement par eau.
N'oubliez pas de réaliser un test de détection de fuites dans le système avant de démarrer complètement
votre PC.
9. L'orientation de l'écoulement n'est pas importante. Ce produit fonctionne très bien avec un écoulement
dans les deux sens.
2
3
4
5

9 10

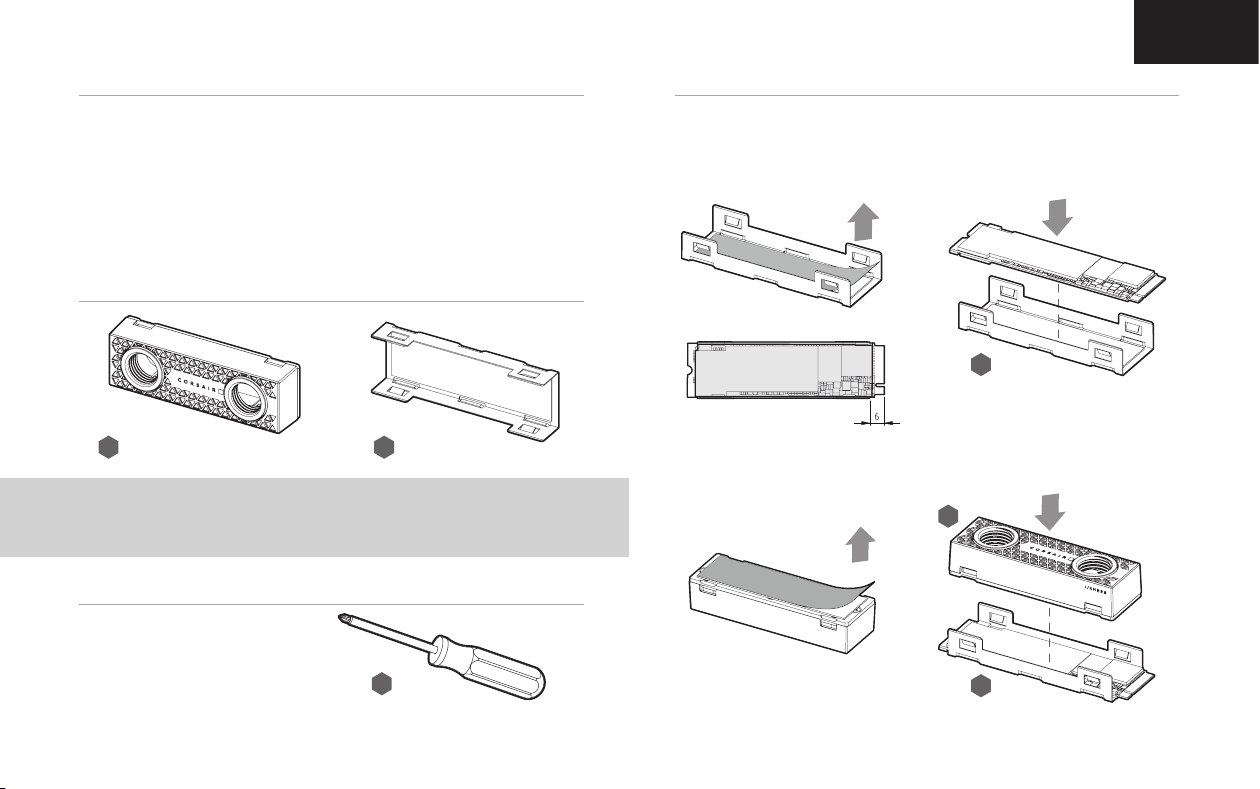

A— x1 XM228 WASSERBLOCK MIT VORINSTALLIERTEM THERMISCHEN MATERIAL
B— x1 XM228 MONTAGECLIP MIT VORINSTALLIERTEM THERMISCHEN MATERIAL
C— PHILLIPS KREUZSCHLITZ-SCHRAUBENDREHER
Die Kurzanleitung ist eine allgemeine Installationsleitung und deckt die Besonderheiten des Einzelfalls oder
die Kühlermontage nicht ab.
CORSAIR empehlt, dass Sie Ihr kundenspezisches Kühlsystem mindestens 24 Stunden lang gründlich auf
Dichtheit prüfen, um sicherzustellen, dass das System sicher abgedichtet ist und zuverlässig funktioniert.
Die CORSAIR-Garantie deckt keine Hardwareschäden ab, die durch schlecht ausgeführte, unsachgemäße
und anderweitig voreilige Montage Ihres kundenspezischen Wasserkühlungssystems entstanden sind.
Von der Demontage von CORSAIR HYDRO X-Produkten wird aufgrund des komplexen Designs der
Komponenten dringend abgeraten. Solche Maßnahmen können zu irreparablen mechanischen, elektrischen
oder chemischen Schäden führen, was das Erlöschen der Garantie bedeutet.
Eine genaue und aktuelle Produktkompatibilitätsliste nden Sie auf der CORSAIR-Website.
Vorsicht: immer etwaige elektrostatische Auadungen entladen.
1. Entfernen Sie die Schutzfolie vom Wärmepad (Abbildung 1). Setzen Sie Ihren M.2 NVMe (mit der
Unterseite nach unten) auf den XM2 2280-Montageclip (B) (Abbildung 2), etwa 6 mm vom Rand
entfernt (Abbildung 3).
WICHTIGER HINWEIS
PACKUNGSINHALT
DEUTSCH
INSTALLATIONSANLEITUNG
VORAUSSETZUNGEN (NICHT ENTHALTEN)
A
C
B
7
7
8
11
12
Abbildung 1
Abbildung 1
Abbildung 2
Abbildung 2
Abbildung 3
2. Entfernen Sie die Schutzfolie vom Wärmepad (Abbildung 1). Setzen Sie den XM2 2280-Wasserblock
(A) mit dem XM2 2280-Montageclip (B) auf Ihren M.2 NVMe und drücken Sie ihn nach unten, bis der
Clip einrastet (Abbildung 2).
9
13
B
B
A

11 12
INSTALLATIONSANLEITUNG
DEUTSCH
3. Schalten Sie Ihr System aus.
4. Konsultieren Sie das Handbuch Ihres
Mainboards oder Systems, um einen
verfügbaren M.2 Key M 2280-Steckplatz
im System zu nden.
5. Entfernen Sie die Abdeckung vom M.2-
Steckplatz und den Befestigungsschrauben.
Achten Sie darauf, dass für kürzere M.2-
Karten keine Schrauben auf Abstandshaltern
verbleiben.
6. Setzen Sie die M2 ein und befestigen Sie sie
via Schraube.
7. Montieren Sie die zwei (2) geeigneten CORSAIR XF G1/4'' BSPP-Gewindeanschlüsse (nicht im
Lieferumfang enthalten) in die Wasserblockanschlüsse und ziehen Sie sie von Hand fest. Verwenden
Sie zum Festziehen keine Werkzeuge (d. h. Zangen).
8. Installieren Sie die Schlauchverbindungen und sichern Sie sie, um das Hinzufügen des Wasserblocks
zum Wasserkühlkreislauf abzuschließen. Vergessen Sie nicht, das System auf Dichtheit zu prüfen,
bevor Sie Ihren PC einschalten.
9. Die Fließrichtung ist nicht wichtig. Dieses Produkt eignet sich hervorragend für den Durchuss
in beide Richtungen.
2
3
4
5

13 14
9
A— x1 XM228 VANDSIKRING MED FORUDINSTALLERET VARMEMATERIALE
B— x1 XM228 MONTERINGSKLIP MED FORUDINSTALLERET TERMISK MATERIALE
C— PHILLIPS STJERNESKRUETRÆKKER
Quick Start Guide er en generel installationsvejledning og er ikke specikt tiltænkt den enkelte sag eller
radiatormontering.
CORSAIR anbefaler, at du grundigt lækagetester dit tilpassede kølesystem i mindst 24 timer for at sikre, at
systemet er tæt forseglet og fungerer pålideligt. CORSAIR-garantien dækker ikke hardwareskade som følge
af dårligt udført, forkert og eller forhastet samling af dit tilpassede vandkølingssystem.
Adskillelse af CORSAIR HYDRO X-produkter frarådes på det kraftigste grundet komponenternes komplekse
design. En sådan handling kan resultere i uoprettelig mekanisk, elektrisk eller kemisk skade, der kan
annullere garantien.
For en nøjagtig og opdateret produktkompatibilitetsliste henvises til CORSAIR's hjemmeside.
Forholdsregel: Sørg for at aade elektrostatiske ladninger.
1. Fjern beskyttelseslmen fra den termiske pude (gur 1). Placér din M.2 NVMe (med undersiden nedad)
på XM2 2280-monteringsklemme (B) (gur 2) omkring 6 mm fra kanten (gur 3).
VIGTIG BESKED
PAKKENS INDHOLD
DANSK
INSTALLATION
FORUDSÆTNINGER (MEDFØLGER IKKE)
A
C
B
7
7
8
11
12
gur 1
gur 1
gur 2
gur 2
gur 3
2. Fjern beskyttelseslmen fra den termiske pude (gur 1). Placér og tryk XM2 2280-vandsikring (A) ned
på din M.2 NVMe med XM2 2280-monteringsklemme (B), indtil klemmen lukkes (gur 2).
13
B
B
A

15 16
INSTALLATION
DANSK
3. Sluk for dit system.
4. Identicer en tilgængelig M2-nøgle M 2280-
slot på dit system under henvisning til dit
bundkort eller systemdokumentation.
5. Fjern dækslet fra M2-slot og skruerne. Vær
omhyggelig med at sikre, at der ingen skruer
er tilbage på standoff for kortere M.2-kort.
6. Indsæt og fastgør M2 med skrue.
7. Installér de to (2) passende CORSAIR XF G1/4'' BSPP-gevindbeslag (medfølger ikke) i
vandsikringsportene, og stram dem manuelt. Brug ikke værktøj (tang) til at stramme.
8. Installér slangen, og fastgør den for at færdiggøre tilføjelsen af vandsikringen til vandkølingsomløbet.
Glem ikke at lækageteste systemet, før du tænder din PC helt.
9. Gennemstrømsretningen er underordnet. Dette produkt fungerer godt uanset retningen på
gennemstrømningen.
2
3
4
5

17 18
A— x1 XM228 -VESILOHKO ESIASENNETULLA LÄMPÖMATERIAALILLA.
B— x1 XM228 -KIINNITYSPIDIN ESIASENNETULLA LÄMPÖMATERIAALILLA.
C— PHILLIPS-RUUVIMEISSELI
Pikaopas on asennuksen yleisopas. Se ei kata yksittäisen tapauksen erityistietoja tai jäähdyttimen
kiinnitystä.
CORSAIR suosittelee, että vuototestaat mukautettua jäähdytysjärjestelmääsi vähintään 24 tuntia
varmistaaksesi järjestelmän olevan suljettu hyvin ja luotettava. CORSAIR-takuu ei kata mitään
laitteistovaurioita, jotka johtuvat huonosti tai väärin tai muutoin hätiköidysti suoritetusta mukautetun
vesijäähdytysjärjestelmäsi asennuksesta.
CORSAIR HYDRO X -tuotteiden purkaminen on erittäin epäsuositeltua komponenttien monimutkaisuudesta
johtuen. Sellainen toiminta voi johtaa korjaamattomiin mekaanisiin, sähköisiin tai kemiallisiin vaurioihin, jotka
saattavat mitätöidä takuun.
Katso tarkka ja ajan tasalla oleva päivitetty tuoteyhteensopivuusluettelo CORSAIR-verkkosivustosta.
Varotoimi: muista poistaa kaikki staattiset sähkövaraukset.
1. Poista suojakalvo lämpötyynystä (kuva 1). Aseta M.2 NVMe (alasivu alaspäin) XM2 2280 -kiinnityspitimeen
(B) (kuva 2) noin 6 mm reunasta (kuva 3).
TÄRKEÄ ILMOITUS
PAKK AUSSISÄLTÖ
SUOMI
ASENNUS
EDELLYTYKSET (EI SISÄLLY TOIMITUKSEEN)
A
C
B
7
7
8
11
12
kuva 1
kuva 1
kuva 2
kuva 2
kuva 3
2. Poista suojakalvo lämpötyynystä (kuva 1). Aseta ja paina alaspäin XM2 2280 -vesilohkoa (A) M.2 NVMe:
hen XM2 2280 -kiinnityspitimellä (B) varustettuna, kunnes pidin sulkeutuu (kuva 2).
9
13
B
B
A

19 20
ASENNUS
SUOMI
3. Sammuta järjestelmäsi.
4. Tunnista käytettävissä oleva M.2-avain
M 2280 -korttipaikka järjestelmässäsi katsoen
joko emolevystä tai käyttäen järjestelmän
asiakirjoja.
5. Poista M.2-korttipaikan kansi ja ruuvit.
Varmista, ettei ruuveja jää lyhyempiin
M.2-korttien umpipäihin.
6. Työnnä M.2 paikalleen ja kiinnitä ruuvilla.
7. Asenna kaksi (2) asianmukaista CORSAIR XF G1/4'' BSPP kierreliitintä (ei mukana toimituksessa)
vesilohkon aukkoihin ja kiristä ne käsin. Älä käytä työkaluja (pihtejä) kiristykseen.
8. Asenna putkitus ja kiinnitä se suorittaaksesi loppuun vesilohkon lisäämisen vesijäähdytyspiiriin.
Älä unohda vuototestata järjestelmä ennen täyttä sähköistämistä tietokoneellasi.
9. Virtaussuunta ei ole tärkeä. Tämä tuote toimii hyvin kumpaankin virtaussuuntaan.
2
3
4
5

21 22
A— x1 XM228 VATTENLÅS MED FÖRINSTALLERAT VÄRMEMATERIAL
B— x1 XM228 MONTERINGSKLÄMMA MED FÖRINSTALLERAT VÄRMEMATERIAL
C— PHILLIPS-SKRUVMEJSEL
Snabbstartsguide är en allmän installationsbruksanvisning och täcker inte specikationerna för enskilt fall
eller enskild kylarmontering.
CORSAIR rekommenderar att du läckagetestar ditt anpassade kylsystem noggrant under minst 24 timmar för
att säkerställa att systemet är säkert tillslutet och fungerar tillförlitligt. CORSAIR-garantin täcker inte någon
hårdvaruskada till följd av dåligt utförd, felaktig eller på annat sätt förhastad montering av ditt anpassade
vattenkylningssystem.
Isärtagning av CORSAIR HYDRO X-produkter avråds starkt på grund av komplex komponentdesign. Sådan
åtgärd kan leda till oreparerbar mekanisk, elektrisk eller kemisk skada som kan häva garantin.
Se CORSAIRs internetsida för en exakt och uppdaterad produktkompatibilitetslista."
Varning: Se till att du laddar ur elektrostatiska laddningar.
1. Avlägsna skyddslmen från den termiska dynan (gur 1). Placera din M.2 NVMe (med undersidan nedåt)
på XM2 2280 Monteringsklämma (B) (gur 2) cirka 6 mm från kanten (gur 3).
VIKTIGT MEDDELANDE
PAKETINNEHÅLL
SVENSKA
INSTALLATION
FÖRUTSÄTTNINGAR (INGÅR EJ)
A
C
B
7
7
8
11
12
gur 1
gur 1
gur 2
gur 2
gur 3
2. Avlägsna skyddslmen från den termiska dynan (gur 1). Placera och tryck ned XM2 2280-vattenlåset (A)
på din M.2 NVMe med XM2 2280-monteringsklämma (B) tills klämman stängs (gur 2).
9
13
B
B
A

23 24
INSTALLATION
SVENSKA
3. Stäng av ditt system.
4. Lokalisera en tillgänglig M.2-nyckel
M 2280-skåra på ditt system, se ditt
moderkort eller systemdokumentation.
5. Ta bort eventuella skydd över M.2-skåran
och skruvar. Kontrollera att det inte nns
några skruvar kvar på distansskruvarna för
kortare M.2-kort.
6. Sätt i och säkra M.2 med skruv.
7. Installera de två (2) lämpliga CORSAIR XF G1/4'' BSPP-gängade beslagen (ingår ej) i vattenlåsportarna och
dra åt dessa för hand. Använd inget verktyg för att dra åt (exempelvis tänger).
8. Installera slangen och säkra den för att slutföra tillförandet av vattenlåset till vattenkylningsslingan.
Glöm inte att läckagetesta systemet innan du slår på datorn helt.
9. Flödesorientering i inte viktig. Denna produkt fungerar utmärkt med öde åt båda håll.
2
3
4
5

25 26
A— x1 XM228 VANNBLOKK MED FERDIGINSTALLERT VARMEMATERIALE
B— x1 XM228 MONTERINGSKLIPS MED FERDIGINSTALLERT VARMEMATERIALE
C— PHILLIPS STJERNESKRUTREKKER
Hurtigstartguide er en generell installasjonsveiledning, og dekker ikke detaljene for individuelle tilfeller eller
montering av radiator.
CORSAIR anbefaler at du gjennomfører en grundig lekkasjetest av ditt tilpassede kjølesystem i minst
24 timer for å sikre at systemet er sikkert tettet og fungerer pålitelig. CORSAIR-garanti dekker ingen
skade på maskinvare som skyldes dårlig utført, feil eller på annen måte rask montering av ditt tilpassede
vannkjølesystem.
Demontering av CORSAIR HYDRO X-produkter frarådes på det sterkeste grunnet komponentenes
kompliserte utforming. Slik handling kan resultere i ubotelig mekaniske, elektrisk eller kjemisk skade som
kan ugyldiggjøre garantien.
Se CORSAIRs nettside for en nøyaktig og oppdatert produktkompatibilitetsliste.
Forsiktig: Påse at statisk elektrisitet utlades.
1. Fjern beskyttende lm fra varmeblokk (gur 1). Plasser din M.2 NVMe (med bunnen pekende nedover)
på XM2 2280 monteringsklips (B) (gur 2) ca. 6 mm fra kanten (gur 3).
VIKTIG MERKNAD
PAKKEINNHOLD
NORSK
INSTALLASJON
FORUTSETNINGER (IKKE INKLUDERT)
A
C
B
7
7
8
11
12
gur 1
gur 1
gur 2
gur 2
gur 3
2. Fjern beskyttende lm fra varmeblokk (gur 1). Plasser og press ned XM2 2280 vannblokk (A) på din
M.2 NVMe med XM2 2280 monteringsklips (B) til klipset lukkes (gur 2).
9
13
B
B
A

27 28
INSTALLASJON
NORSK
3. Steng ned systemet ditt.
4. Identiser en tilgjengelig M.2-nøkkel M 2280-
spor på systemet ditt, se dokumentasjonen
for hovedkortet eller systemet.
5. Fjern eventuelt deksel og skruer fra M.2-spor.
Sikre at det ikke står noen skruer igjen på
mellomstykker for kortere M.2-kort.
6. Sett inn og sikre M.2 med skrue.
7. Installer de to (2) egnede CORSAIR XF G1/4'' BSPP gjengede beslagene (ikke inkludert) inn i vannblokken
og stram dem for hånd. Ikke bruk noen verktøy for å stramme (dvs. tenger).
8. Installer slangeføring og fest dem for å ferdiggjøre tilsettingen til vannblokken på vannkjølingssløyfen.
Ikke glem å lekkasjeteste systemet før du slår PCen din helt på.
9. Strømningsretning inn er ikke viktig. Dette produktet fungerer godt med strøm i begge retninger.
2
3
4
5

29 30
A— 1 PZ, WATER BLOCK XM228 CON MATERIALE TERMICO PREINSTALLATO
B— 1 PZ, WATER BLOCK XM228 CON MATERIALE TERMICO PREINSTALLATO
C— PHILLIPS CACCIAVITE PUNTA A CROCE
La Guida rapida è una guida di installazione generica che non copre tutti i singoli casi specici o
l’installazione del radiatore.
CORSAIR raccomanda di eseguire un test di tenuta completo del sistema di raffreddamento della durata
di almeno 24 ore, al ne di garantire la tenuta del sistema e l’afdabilità di funzionamento. La garanzia
CORASIR non copre eventuali danni hardware derivanti da un’installazione impropria, mal eseguita o
frettolosa del vostro sistema personalizzato di raffreddamento ad acqua.
Il design dei componenti dei prodotti CORSAIR HYDRO X è particolarmente complesso. Sconsigliamo
fortemente qualsiasi tentativo di smontarli. Potrebbero vericarsi danni meccanici, elettrici o chimici
irreparabili che invaliderebbero la garanzia.
Per un elenco preciso e aggiornato dei prodotti compatibili, consultare il sito web CORSAIR.
Precauzione: accertarsi di scaricare eventuali cariche elettrostatiche.
1. Rimuovere la pellicola protettiva dal pad termico (Figura 1). Posizionare l’unità M.2 NVMe (con il lato
qinferiore rivolto verso il basso) sulla staffa di montaggio XM2 2280 (B) (Figura 2), a circa 6 mm dal
bordo (Figura 3).
AVVISO IMPORTANTE
CONTENUTO DELLA CONFEZIONE
ITALIANO
GUIDA ALL’INSTALLAZIONE
PREREQUISITI (NON INCLUSO)
A
C
B
7
7
8
11
12
Figura 1
Figura 1
Figura 2
Figura 2
Figura 3
2. Rimuovere la pellicola protettiva dal pad termico (Figura 1). Posizionare e premere il waterblock
XM2 2280 (A) sull’unità M.2 NVMe con la staffa di montaggio XM2 2280 (B), no alla chiusura della
staffa (Figura 2).
9
13
B
B
A

31 32
GUIDA ALL’INSTALLAZIONE
ITALIANO
3. Spegnere il sistema.
4. Individuare uno slot M.2 chiave M 2280
disponibile sul sistema, facendo riferimento
alla documentazione della scheda madre o del
sistema.
5. Rimuovere le viti e il coperchio dallo slot
M.2 Assicurarsi di rimuovere tutte le viti dai
distanziatori per le schede M.2 dalle
dimensioni ridotte.
6. Inserire e ssare la scheda M.2 con vite.
7. Installare due (2) raccordi lettati CORSAIR XF G1/4'' BSPP (non inclusi) sugli ingressi del waterblock
e serrarli a mano. Non utilizzare nessun attrezzo (per es. pinze) per serrare.
8. Montare i tubi e ssarli per nalizzare l’installazione del waterblock al circuito di raffreddamento.
Non dimenticare di eseguire un test di tenuta del sistema prima di accendere il PC.
9. La direzione del usso non è importante. Il prodotto funziona in maniera ottimale indipendentemente
dalla direzione del usso.
2
3
4
5

33 34
A— BLOQUE DE AGUA x1 XM228 CON MATERIAL TÉRMICO PREINSTALADO
B— CLIP DE MONTAJE X1 XM228 ON MATERIAL TÉRMICO PREINSTALADO
C— DESTORNILLADOR PHILLIPS
La Guía de inicio rápido es una guía de instalación general y no cubre los detalles de casos individuales o el
montaje del radiador.
CORSAIR le recomienda que realice una prueba de fugas a conciencia en su sistema de refrigeración
personalizado durante al menos 24 horas para asegurar que el sistema esté sellado rmemente y que su
funcionamiento es able. La garantía de CORSAIR no cubre ningún daño de hardware resultante de un
montaje mal ejecutado, inadecuado y precipitado de su sistema de refrigeración por agua personalizado.
Se desaconseja desmontar los productos CORSAIR HYDRO X debido al complejo diseño de los
componentes. Esa medida puede resultar en daños mecánicos, eléctricos o químicos irreparables que
pueden anular la garantía.
Para obtener una lista de compatibilidad de productos exacta y actualizada, consulte el sitio web de CORSAIR.
Precaución: asegúrese de descargar cualquier carga electrostática.
1. Retire la película protectora de la almohadilla térmica (Figura 1). Coloque su M.2 NVMe (con la parte
inferior hacia abajo) en el clip de montaje XM2 2280 (B) (Figura 2) a unos 6mm del borde (Figura 3).
AVISO IMPORTANTE
CONTENIDO DEL PAQUETE
ESPAÑOL
GUÍA DE INSTALACIÓN
PRERREQUISITOS (NO INCLUIDOS)
A
C
B
7
7
8
11
12
Figura 1
Figura 1
Figura 2
Figura 2
Figura 3
2. Retire la película protectora de la almohadilla térmica (Figura 1). Coloque y presione el bloque de agua
XM2 2280 (A) en su M.2 NVMe con el clip de montaje XM2 2280 (B) hasta que el clip se cierre (Figura 2).
9
13
B
B
A

35 36
GUÍA DE INSTALACIÓN
ESPAÑOL
3. Apague el sistema.
4. Busque una ranura M.2 de llave M 2280 en su
sistema. Consulte la documentación del
sistema o de la placa base.
5. Extraiga la cubierta de la ranura M.2 y los
tornillos. Asegúrese de que no queden
tornillos en los separadores de las tarjetas
M.2 más cortas.
6. Introduzca la tarjeta M.2 y asegúrela con tornillos.
7. Instale los dos (2) accesorios adecuados de tipo roscado CORSAIR XF G1/4'' BSPP (no incluidos)
en los puertos del bloque de agua y apriételos a mano. No use ninguna herramienta para apretarlos
(es decir, pinzas).
8. Instale el tubo y sujételo para nalizar la incorporación del bloque de agua al circuito de refrigeración
por agua. No olvide realizar una prueba de fugas en el sistema antes de encender completamente su PC.
9. La orientación del ujo no es importante. Este producto funciona muy bien con un ujo en
cualquier dirección.
2
3
4
5
