FEATURES
特点 , 特點
SPECIFICATIONS
ACCESSORY KIT
规格 , 規格
配件包 , 配件包
I/O线材接头 , I/O線材接頭
I/O CONNECTORS
爆炸图 , 爆炸圖
P 16-17
ASSEMBLY DRAWING
REMOVING PANELS
前面板与左右侧板拆卸说明 , 前面板與左右側板拆卸說明

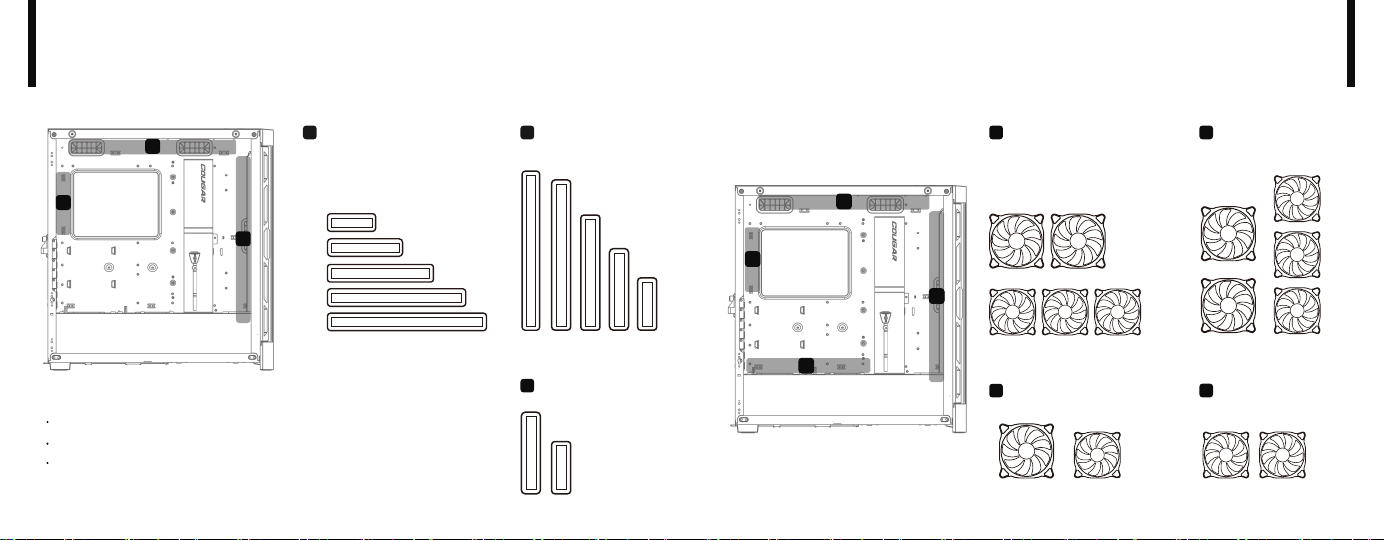

INSTALLING WATER COOLING RADIATORS
& COOLING FANS
水冷与风扇安装说明 , 水冷與風扇安裝說明
P 18-19
P 20-21
P 22-23
P 24-27
P 28-29
P 30-33
P 35
INSTALLING FANS AND RADIATOR AT THE TOP
安装上盖水冷与风扇 , 安裝上蓋水冷與風扇
INSTALLING FANS AND RADIATOR AT THE FRONT
安装前板水冷与风扇 , 安裝前板水冷與風扇

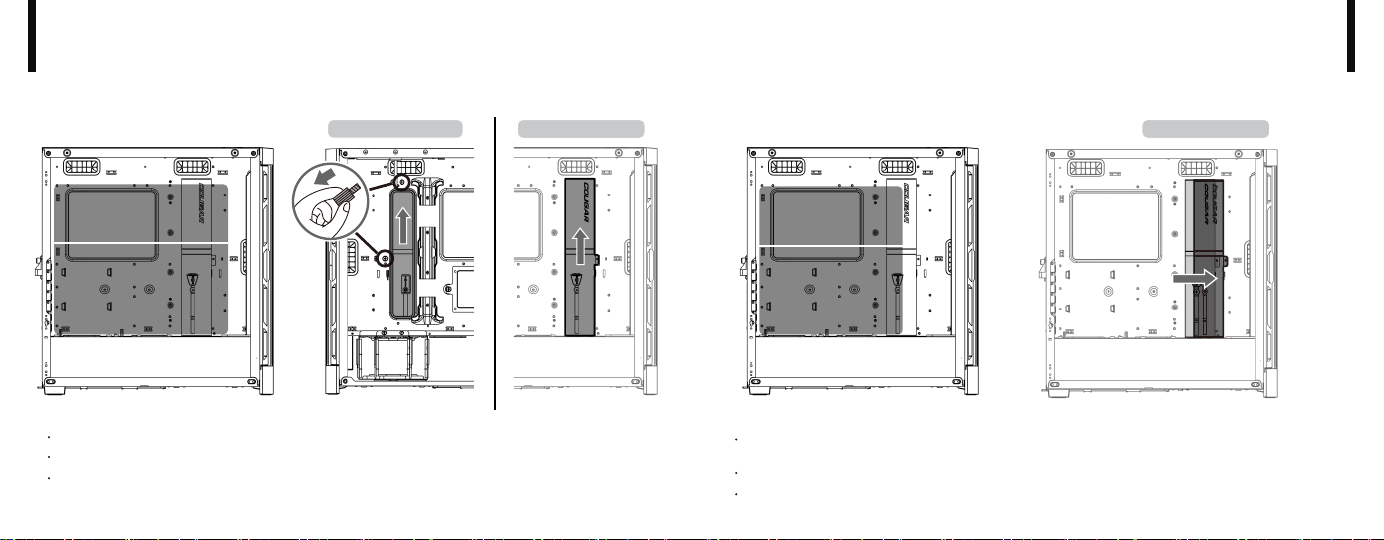

REMOVING THE CABLE MANAGEMENT BAR
理线档板拆卸说明 , 理線檔板拆卸說明
INSTALLING THE CABLE MANAGEMENT BAR
理线档板安装说明 , 理線檔板安裝說明
INSTALLING GRAPHIC CARD
显卡安装说明 , 顯卡安裝說明
INSTALLING THE 3.5" HDDS
3.5" HDD 安装说明 , 3.5” HDD 安裝說明
INSTALLING THE 2.5" SSDS
2.5" SSD安装说明 , 2.5” SSD 安裝說明
CONTROLLING LIGHTING MODES
RGB灯效操作说明 , RGB燈效操作說明
GLOBAL WARRANTY POLICY
全球保固条款 , 全球保固條款

4
FEATURES
特点 , 特點 Two front panels for double enjoyment
Ingenious open layout design
Innovative quick slide dust filter
Integrated RGB system with 5V ARGB motherboard synchronization
Support for E-ATX motherboard
Up to 390mm graphics cards
Up to nine fans and 190mm CPU cooler
ENGLISH
Две передние паннели для лучшего эффекта
Продуманный открытый дизайн корпуса
Инновационный быстросъемный пылевой фильтр
Встроенная RGB синхронизация с материнской платой через 5V ARGB
Поддержка материнской платы E-ATX
Вмещает видеокарту длинной до 390 мм
Вмещает до девять вентиляторов и 190-мм процессорный кулер
RUSSIAN
Dos paneles frontales para un doble aprovechamiento
Ingenioso diseño abierto
Innovador filtro de polvo de deslizamiento rápido
Sistema RGB integrado con sincronización de placa base ARGB de 5V
Soporte para placa base E-ATX
Tarjetas gráficas de hasta 390 mm
Hasta nueve ventiladores y un cooler de CPU de 190 mm
SPANISH
Dois painéis frontais para duplo aproveitamento
Design de layout aberto engenhoso
Inovador filtro de pó de deslizamento rápido
Sistema RGB integrado com sincronização da placa-mãe ARGB de 5V
Suporte para a placa-mãe E-ATX
Placas gráficas de até 390mm
Até nove ventiladores e um CPU Cooler de 190mm
BRAZILIAN PORTUGUESE
Zwei Frontplatten für doppeltes Vergnügen
Geniales offenes Layout-Design
Innovativer Staubfilter mit Schnellverschluss
Integriertes RGB-System mit 5V-ARGB-Synchronisierung der Hauptplatine
Unterstützung für E-ATX-Motherboards
Grafikkarten bis zu 330 mm
Bis zu neun Lüfter und 190-mm-CPU-Kühler
GERMAN
2 つ の フ ロント パ ネ ル で 2 倍 の 楽 しみ を
独創的なオープン レイアウト デザイン
革新的なスライド防塵フィルター
統合したRGBシステムによって5V ARGBマザーボードのRGBに同期可能
E-ATXマザーボードもサポート
最大390mmのグラフィックカードに対応できます
最大9つのファンと190mmのCPUクーラーを搭載可能
日本語
2배의 즐거움을 위한 2개의 전면 패널
독창적인 개방형 레이아웃 디자인
혁신적인 퀵 슬라이드 먼지 필터
5V ARGB 마더보드 동기화 기능이 있는 통합 RGB 시스템
E-ATX 마더보드 지원
최대 390mm 그래픽 카드 장착 가능
최대 9개의 팬 및 190mm CPU 쿨러 장착 가능
KOREAN
双面板为您带来双重体验
巧妙的开放式布局设计
侧拉式快拆防尘滤网
整合式RGB系统支援5V ARGB主机板灯效同步功能
支援E-ATX 主机板
最高支援390mm 显卡
最高支援9个风扇和190mm CPU散热器
简 中
雙面板為您帶來雙重體驗
巧妙的開放式佈局設計
側拉式快拆防塵濾網
整合式RGB系統支援5V ARGB主機板燈效同步功能
支援E-ATX 主機板
最高支援390mm 顯卡
最高支援9個風扇和190mm CPU散熱器
繁 中
5

67
Power button / RGB button
A
H
I
J
K
L
MB
C
D
E
F
G
电源键 / RGB 灯效控制键
電源鍵 / RGB 燈效控制鍵
Type C 3.1 / USB 3.0 / USB 2.0 / 4 Pole Headset Audio Jack
Type C 3.1 / USB 3.0 / USB 2.0 / 四极音效孔
Type C 3.1 / USB 3.0 / USB 2.0 /四極音效孔
Airflow front panel (packed separately)
金属网孔前饰板 (单独包装)
金屬網孔前飾板 (單獨包裝)
Tempered glass front panel (pre-installed)
玻璃前饰板 (预装)
玻璃前飾板 (預裝)
Quick slide dust filter
侧拉式快拆防尘滤网
側拉式快拆防塵濾網
Detachable fan/radiator bracket for front panel
前板可拆式风扇/水冷排支架
前板可拆式風扇/水冷排支架
Detachable top panel
可拆式上盖
可拆式上蓋
Tempered glass side panel
玻璃左侧板
玻璃左側板
Right side panel
右侧板
右側板
Cable management bar with graphic card holder
理线档板与显卡支撑架
理線檔板與顯卡支撐架
3 x 120mm / 2 x 140mm fans for front panel
前板支援3 x 120mm / 2 x 140mm 风扇
前板支援3 x 120mm / 2 x 140mm 風扇
3 x 120mm / 2 x 140mm fans for top panel
上盖支援3 x 120mm / 2 x 140mm 风扇
上蓋支援3 x 120mm / 2 x 140mm 風扇
1 x 120mm / 1 x 140mm fan for rear panel
背板支援1 x 120mm / 1 x 140mm风扇
背板支援1 x 120mm / 1 x 140mm風扇
N2 x 120mm fans for PSU cover
电源仓上盖支援 2 x 120mm风扇
電源倉上蓋支援 2 x 120mm風扇
O3.5” HDD cage
3.5” HDD硬盘架
3.5” HDD硬碟架
P2.5” SSD tray
2.5” SSD托盘
2.5” SSD托盤
QAir filter for top panel
上盖防尘网
上蓋防塵網
RAir filter for bottom panel
底部防尘网
底部防塵網
SHorizontal PCI slot covers (reassembled)
水平扩充槽档板 (可重复安装)
水平擴充槽檔板 (可重複安裝)
TVertical PCI slot covers (reassembled)
垂直扩充槽档板(可重复安装)
垂直擴充槽檔板 (可重複安裝)
UPlastic cover for vertical PCI slots
垂直扩充槽塑胶档板
垂直擴充槽塑膠檔板
ASSEMBLY DRAWING
爆炸图 , 爆炸圖

89
A
B
P
O
DC
K
I
E
F
M
Q
G
R
J
H
U
T
S
L
N

Case Form Factor
Dimension
Motherboard Type
I/O Panel
3.5" Drive Bay
2.5" Drive Bay
Expansion Slots
Product Name
Cooling Fan Support
Maximum Number of Fans
Duoface Pro RGB
Mid Tower
240(W) x 496(H) x 465(D) (mm) / 9.4(W) x 19.5(H) x 18.3(D) (in)
7+3
Mini ITX / Micro ATX / ATX / CEB / E-ATX
Type C 3.1 x 1, USB 3.0 x 2, USB 2.0 x 1, 4 Pole Headset Audio Jack x 1, RGB Button
2
2 (2 SSD trays included)
Front
9
Top : 120mm x 3 / 140mm x 2
Rear : 120mm x 1 / 140mm x 1
产品名称 , 產品名稱
中塔机箱 , 中塔機箱
机箱规格 , 機箱規格
主板类型 , 主板類型
尺寸 (宽x高x深) , 尺寸 (寬 x 高 x 深)
I/O 接孔 , I/O接孔
3.5" 硬盘槽 , 3.5” 硬碟槽
2.5"硬盘槽 , 2.5”硬碟槽
扩充插槽 , 擴充插槽
散热风扇规格 , 散熱風扇規格
最高风扇安装数量 , 最高風扇安裝數量
前板 , 前板
上盖 , 上蓋
PSU Cover : 120mm x 2
电源仓 , 電源倉
背板 , 背板
2 (内附2个SSD硬盘架) , 2 (內附2個SSD硬碟托盤)
Water Cooling Radiator Support
Max. Graphics Card Length
Onboard Lighting System Yes
Yes
Yes
RGB Sync with M/B
COUGAR Logo RGB Light
Max. CPU Cooler Height
Max. PSU Length
390(mm) / 15.4(in)
190(mm) / 7.5(in)
200(mm) / 7.9(in)
Transparent Left Panel Tempered Glass
Rear : 140 mm / 120mm
Top
Front : *360mm / 280mm / 240 mm / 140 mm / 120mm
: *360mm / 280mm / 240 mm / 140 mm / 120mm
水冷排规格 , 水冷排規格
透明左侧盖 , 透明左側蓋
支援主板RGB同步软件 , 支援主板RGB燈效同步軟體
灯效控制板 , 燈效控制板
COUGAR Logo RGB灯效 , COUGAR Logo RGB燈效
显卡最大长度 , 顯卡最大長度
CPU 风扇最大高度 , CPU 風扇最大高度
电源供应器最大长度 , 電源供應器最大長度
*Please choose either of front or top to install a 360mm radiator.
* 360mm水冷排请择一安装于前板或上盖。
* 360mm水冷排請擇一安裝於前板或上蓋。
背板 , 背板
钢化玻璃 , 鋼化玻璃
是 , 是
有 , 有
有 , 有
前板 , 前板
上盖 , 上蓋
SPECIFICATIONS
规格 , 規格
10 11
: 120mm x 3 / 140mm x 2

USB 3.0TYPE 3.1 HD AUDIO POWER SW
HD AUDIO
POWER SW
H.D.D LEDPOWER LED
POWER LED + POWER LED
-
USB3.0
USB 2.0
USB
H.D.D LED
- +
HD音效线
HD音效線 電源開關線
电源开关线
電源 LED 燈線
电源 LED 灯线
H.D.D LED 燈線
H.D.D LED 灯线
I/O线材接头 , I/O線材接頭
x 17
Motherboard screws and 2.5" SSD screws
x 8
Power supply screws & Graphic card screws
x 3
x 2
Stand-off for motherboard
3.5" HDD screws x 8
Cable ties x 6

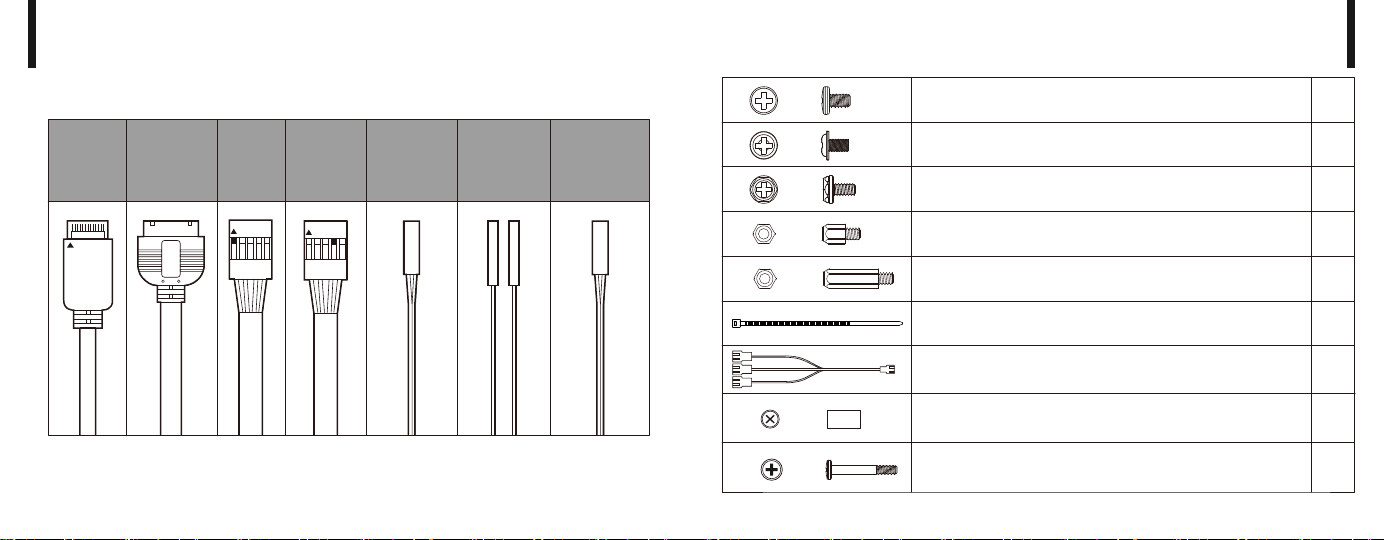

ACCESSORY KIT
x 1
x 1
x 8
Fan splittercable
配件包 , 配件包
3.5” HDD螺丝 , 3.5” HDD螺絲
主机板螺丝 / 2.5” SSD螺丝 , 主機板螺絲 / 2.5” SSD螺絲
电源螺丝 & 显卡螺丝 , 電源螺絲 & 顯卡螺絲
主机板铜柱 , 主機板銅柱
Stand-off for VGA riser cable
垂直显卡排线铜柱 , 垂直顯卡排線銅柱
束线带 , 束線帶
小3 pin风扇转接线 , 小3 pin風扇轉接線
Stand-off socket attachment
铜柱套筒 , 銅柱套筒
Fan screws (for PSU cover)
风扇长螺丝 (电源仓上盖风扇锁孔专用) , 風扇長螺絲 (電源倉上蓋風扇鎖孔專用)
INSTALLING THE I / O CONNECTORS
12 13

REMOVING PANELS
123
前面板与左右侧板拆卸说明 , 前面板與左右側板拆卸說明
FRONT 前板 , 前板
14 15
RIGHT 右侧板 , 右側板LEFT 左侧板 , 左側板
1

120140
INSTALLING WATER COOLING RADIATORS
& COOLING FANS
水冷与风扇安装说明 , 水冷與風扇安裝說明
INSTALLING WATER COOLING RADIATORS
& COOLING FANS
水冷与风扇安装说明 , 水冷與風扇安裝說明
120
140
240
280
*360
*360
1
120140240280
2
Please choose either of front or top to install a 360mm radiator.
360mm水冷排請擇一安裝於前板或上蓋。
360mm水冷排请择一安装于前板或上盖。
16
1
2
3
120140
120140
Top
1
上盖 , 上蓋
PSU cover4Rear
3
背板 , 背板
120
140
120
Front
2
前板 , 前板
Top
上盖 , 上蓋
Rear
背板 , 背板
Front
前板 , 前板
电源仓上盖 , 電源倉上蓋
1
4
2
3
17
3
1
4
2
3

INSTALLING FANS AND RADIATOR AT THE TOP
安装上盖水冷与风扇 , 安裝上蓋水冷與風扇
1918
1 2
3 5
4 6

INSTALLING FANS AND RADIATOR AT THE FRONT
安装前板水冷与风扇 , 安裝前板水冷與風扇
Please remove the top panel first, and then the front detachable fan/radiator bracket can
be taken out.
请先拆卸上盖，才能取出前板可拆式风扇/水冷排支架。
请先拆卸上盖，才能取出前板可拆式风扇/水冷排支架。
When installing a radiator at the front,
please put the hoses upward.
安裝前板水冷排，請將水冷管朝上。
安装前板水冷排，请将水冷管朝上。
20 21
1 2
3
5
4

REMOVING THE CABLE MANAGEMENT BAR
