CUOGHI SP32 User manual

SP32
SP46
SP72
I - DEUMIDIFICATORE PER PISCINE
F - DÉSHUMIDIFICATEURS POUR PISCINES
GB - SWIMMING POOL DEHUMIDIFIER
D - SCHWIMMBADENTFEUCHTER

ITALIANO
it-4 M1051-1
Schema elettrico
Fig.1 – Schema elettrico, macchina standard
Fig.2 – Schema elettrico, accessori di riscaldamento
Riferimenti
1. Scheda di potenza
2. Ponte riscaldamento
2a. Ponte, macchina standard
2b. Ponte, macchina con accessori di riscaldamento
3. Scheda di comando
4. Sensore umidità e temperatura ambiente
5. Sonda di temperatura sbrinamento
6. Compressore
7. Ventilatore
8. Valvola riscaldamento acqua (opzionale)
9. Resistenza riscaldamento (opzionale)
10. Protezione linea (non fornita)
a. Filo marrone
b. Filo nero

ITALIANO
M1051-1 it-5
Caratteristiche tecniche
SP-32 SP-46 SP-72
Capacità di condensazione a 25°C, 65%U.R. [L/24ore] 29 49 77
Capacità di condensazione a 28°C, 60%U.R. [L/24ore] 28 46 76
Capacità di condensazione a 30°C, 80%U.R. [L/24ore] 44 81 129
Alimentazione elettrica 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz
Potenza assorbita a 28°C, 60%U.R. [W] 780 960 1670
* Massima potenza assorbita [kW] 2,7 / 2,0 / 0,67 3,03 / 2,06 / 1,12 4,05 / 2,05 / 2,2
* Massima corrente assorbita [A] 11,8 / 8,8 / 2,95 13,5 / 9,1 / 5,1 18,2 / 9,0 / 10,5
* Fusibile protezione linea T xA L 250V 16 / 16 / 5 16 / 16 / 8 20 / 20 / 12,5
Umidità di lavoro [%U.R.] 40...95 40...95 40...95
Temperatura di lavoro [°C] +10…+32 +10…+32 +10…+32
Portata aria [m³/ora] 600 680 740
Peso netto, senza accessori [Kg] 68 72 77
Dimensioni L×A×P [mm] 1174×824×320 1174×824×320 1174×824×320
Gas refrigerante R410a R407c R410a
Rumorosità a 1m [dB] 57 59 59
* DEUMIDIFICATORE + RESISTENZA / SOLO RESISTENZA / SOLO DEUMIDIFICATORE
Tab.1 – Caratteristiche tecniche
Legenda e simboli
!ATTENZIONE: seguire attentamente le indicazioni riportate per evitare situazioni potenzialmente peri-
colose.
SConsigli e note che rendono più semplici le operazioni da eseguire
Norme generali di sicurezza
• Leggere attentamente questo manuale prima di utilizzare il deumidicatore.
• Questo manuale dev’essere conservato assieme alla macchina.
• Questo umidicatore NON è stato progettato per essere utilizzato da persone, compresi bambini, con capacità siche, sen-
soriali o mentali ridotte o che mancano di esperienza e conoscenza sucienti, a meno che non siano stati istruiti sull’utiliz-
zo corretto dell’apparecchiatura da una persona responsabile per la loro incolumità. Tenere fuori dalla portata di bambini e
animali.
• Non utilizzare questo apparecchio in luoghi dove ci sia il pericolo di esplosioni.
• Tenere sempre libere le griglie di ingresso e di uscita dell’aria
• Non inserire alcun oggetto estraneo all’interno dell’apparecchio.
• Nel caso fosse necessario intervenire sulla macchina, assicurarsi, a lavoro terminato, di non lasciare utensili di alcun genere
all’interno dell’apparecchio prima di rimetterlo in funzione.
• assicurarsi che la tensione di alimentazione corrisponda a quella indicata nella Tab.1 , che l’impianto elettrico sia conforme
alle normative vigenti e adeguatamente protetto. I cavi di alimentazione devono essere dimensionati in accordo con le
normative vigenti.
• L’interruttore generale esterno deve assicurare la disconnessione onnipolare e deve essere direttamente collegato al mor-
setti di alimentazione mantenendo una separazione dei contatti in ciascun polo, consentendo la disconnessione completa
nelle condizioni della categoria di sovratensione III.
• Questo apparecchio è stato progettato essere installato in un ambiente sia pubblico che tecnico. Per questi apparecchi non
è prevista la connessione a spina.
• L’installazione e la manutenzione dell’apparecchio devono essere fatte da personale esperto, qualicato e in grado di svol-
gere il lavoro secondo le istruzioni riportate in questo manuale
• Questo apparecchio è stato progettato per la deumidicazione dell’aria, e quindi viene sconsigliato qualsiasi altro uso dif-

ITALIANO
it-6 M1051-1
ferente da quello per cui è stato concepito. Qualsiasi utilizzo diverso da quello descritto in questo manuale è da intendersi
improprio, potenzialmente dannoso e pericoloso.
!ATTENZIONE: qualsiasi operazione di manutenzione sul circuito frigorifero o sul circuito elettrico
dev’essere eettuata solo da personale esperto e qualicato.
SCustodire accuratamente le presenti istruzioni per riferimenti futuri.
Introduzione
I deumidicatori della serie SP sono stati concepiti e progettati per funzionare in ambienti contenenti cloro, quali piscine,
stanze con idromassaggio e piccole saune. Questi deumidicatori sono equipaggiati con una sosticata scheda elettronica che
gestisce tutti i diversi funzionamenti della macchina: tramite il pannello di comando si possono impostare facilmente i parame-
tri di funzionamento.
Quando la temperatura ambiente è inferiore a 16°C circa si può formare sull’evaporatore del ghiaccio: la scheda elettronica
provvede in modo completamene automatico all’eliminazione del ghiaccio eseguendo un ciclo di sbrinamento.
Per un corretto funzionamento dell’apparecchio è necessario attenersi scrupolosamente alle indicazioni d’installazione di
seguito riportate.
Posizionamento
Fig.3 – Posizionamento
A B C D E
>500 >1000 >100 >500 >2000
Tab.2 – Distanze minime
Installazione
Per una corretta installazione seguire la sequenza di operazioni di seguito descritta.
Trasporto e movimentazione
Prima dell’installazione si consiglia di portare la macchina imballata il più possibile vicino al luogo in cui verrà montata.
!ATTENZIONE: Le dimensioni e i pesi della macchina richiedono l’ausilio di mezzi quali transpallet e
carrelli per la movimentazione. NON sollevare mai la macchina da soli.

ITALIANO
M1051-1 it-7

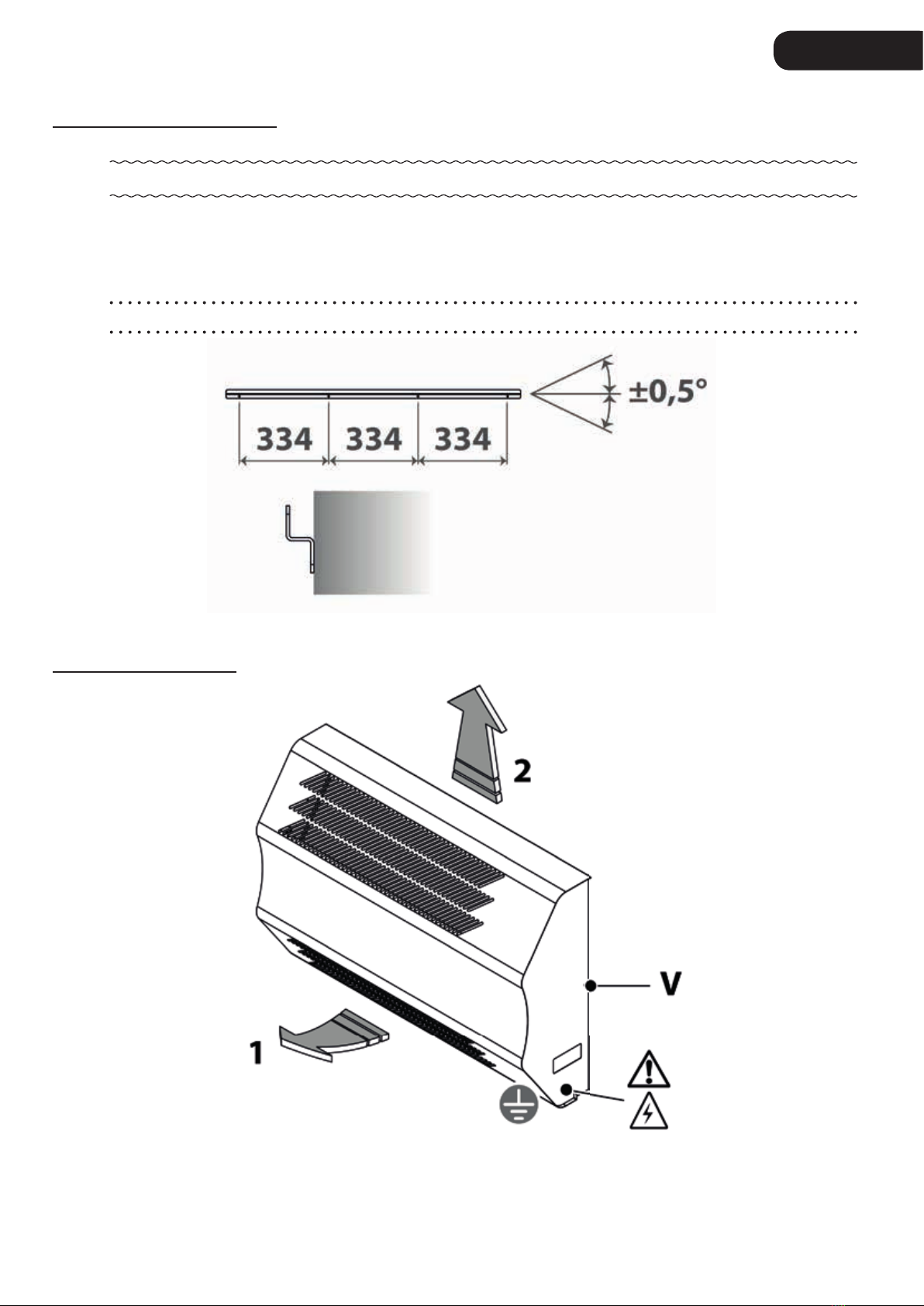

Installazione staa a muro
Utilizzare la staa in dotazione come maschera per segnare i fori sul muro come mostrato in Fig.4.
!Assicurarsi che il muro sia in grado di sostenere l’apparecchio in condizioni operative.
• eseguire sul muro n.4 fori Ø8 profondi 45mm come indicato in Fig.4;
• pulire l’interno dei fori;
• inserire i quattro tasselli in dotazione tenendo le alette di espansione sul piano verticale
• ssare la staa utilizzando le quattro viti in dotazione
SPer rispettare la distanza minima C di Fig.3 bisogna fare i fori ad almeno 720 mm da terra.
Fig.4 – Fori e posizionamento staa a muro
Rimozione del cofano
Fig.5 – Apertura del cofano
Per smontare il cofano del deumidicatore eseguire le seguenti operazioni facendo riferimento alla Fig.5:

ITALIANO
it-8 M1051-1
• togliere le due viti laterali V che bloccano la carrozzeria;
• tirare dal basso in modo da sganciare i due bloccaggi inferiori del mantello;
• sollevare il cofano e appoggiare a terra.
A questo punto è possibile accedere alla parte interna della macchina per eseguire le operazioni richieste.
!Quando si apre il cofano bisogna staccare il cavo di terra che si trova vicino al pannello comandi (vedi
Fig.5) e che risulta raggiungibile solo quando la carrozzeria viene inclinato di qualche grado verso l’alto
dopo lo sgancio.
!La rimozione della carrozzeria dà accesso a parti potenzialmente pericolose: questa operazione dev’essere
eseguita solo da personale specializzato (vedi Fig.5)
Rimozione stae ssaggio compressore
Per l’imballo e il trasporto il compressore viene ssato al telaio mediante speciali stae che devono essere rimosse prima di
mettere in funzione la macchina.
Fig.6 – Rimozione stae compressore
• Raddrizzare il deumidicatore;
• mollare e rimuovere le due viti V ssate posteriormente al telaio;
• rimuovere la staa anteriore S1;
• rimuovere la staa S2 posizionata dietro al compressore.
SConservare le stae e le viti in modo da poterle riutilizzare qualora fosse necessario spostare il deu-
midicatore.

ITALIANO
M1051-1 it-9
Installazione a parete
• sollevare la macchina come mostrato in Fig.7 e appoggiare sulla staa a muro come mostrato in Fig.8.
!La macchina dev’essere sollevata da almeno due persone. Per sollevare la macchina non toccare in alcun
modo i tubi del circuito frigorifero ma utilizzare la maniglia posta sul lato sinistro della macchina e la
piastra del compressore sul lato destro (vedi Fig.7). Altri punti del telaio vanno comunque bene per il
sollevamento, l’importante è non esercitare alcuna forza sulle parti del circuito frigorifero.
Fig.7 – Punti consigliati per il sollevamento del deumidicatore
Fig.8 – Posizionamento del deumidicatore sul muro
• ruotare i due piedini, che si trovano sul lato posteriore, in basso, del telaio, per rendere uniforme l’appoggio della macchina
al muro;
• assicurarsi che il deumidicatore appoggi completamente sulla staa posteriore.

ITALIANO
it-10 M1051-1

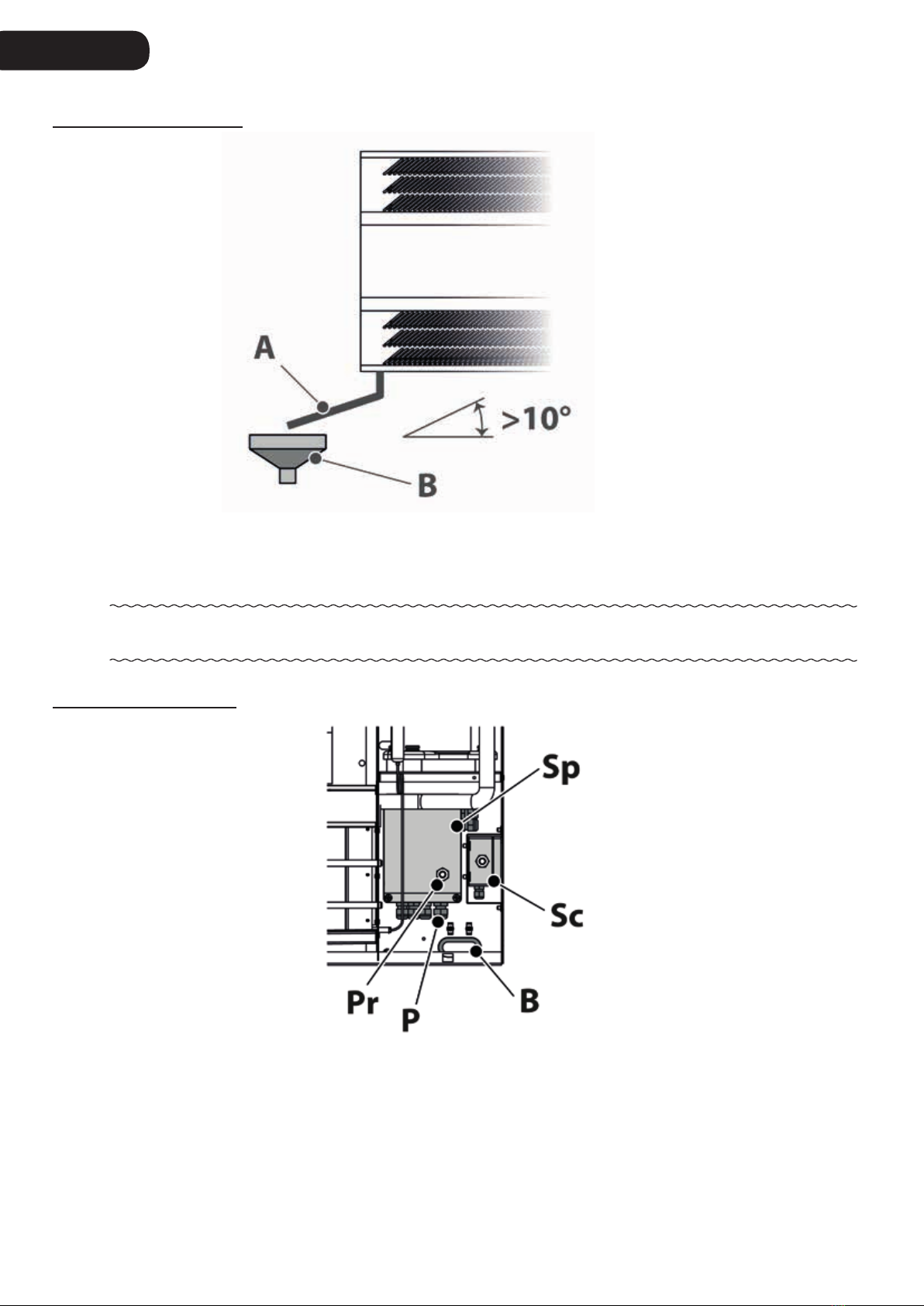

Scarico della condensa
Fig.9 – Scarico della condensa
Per il drenaggio dell’acqua utilizzare un tubo di gomma A, diametro 10mm interno. Il tubo A deve essere montato come mo-
strato in Fig.9 con una pendenza minima di 10°, in modo da garantire il corretto scarico dell’acqua. Un eventuale sifone deve
trovarsi sullo scarico principale B e non sul tubo di scarico A collegato alla macchina.
!Per garantire un drenaggio regolare dell’acqua assicurarsi che il tubo di scarico sia in pendenza e ben
steso, senza gomiti o strozzature di alcun tipo.
Collegamenti elettrici
Fig.10 – Scatole elettriche
Per il funzionamento del deumidicatore è necessario collegare l’alimentazione ai morsetti L-N della scheda di potenza tramite
un interruttore di comando dotato di protezione (non fornito). La scheda è alloggiata all’interno della scatola Sp.
• Rimuovere il coperchio della scatola Sp;
• utilizzare il foro B per far entrare il cavo di alimentazione nella macchina;
• arrivare all’interno della scatola Sp attraverso il pressacavo P.
• collegare il lo di terra al morsetto unipolare volante;

ITALIANO
M1051-1 it-11
• collegare i li ai morsetti L e N
• serrare il pressacavo P
Se è prevista l’installazione di accessori di riscaldamento attenersi alle istruzioni fornite insieme ad essi. Il lo dev’essere fatto
entrare nella scatola Sp attraverso il pressacavo Pr posizionato sul coperchio (vedi Fig.10). Per facilitare l’installazione il colle-
gamento viene fatto su una spina che andrà poi inserita nei morsetti evidenziati nella Fig.2. Per attivare i modi funzionamento
riscaldamento bisogna spostare il ponte come mostrato nel dettaglio 2b della Fig.2.
Chiusura del cofano
Fig.11 – Chiusura del cofano
• Sollevare il cofano tenendolo leggermente piegato in avanti e portarlo verso il deumidicatore (1);
• appoggiare sulla parte superiore del telaio (2);
• accompagnare il cofano , ruotandolo, no alla parte inferiore del telaio dove sono posizionati i punti di aggancio: prima di
chiudere completamente il cofano collegare il lo di terra al terminale che si trova nella zona indicata in Fig.11.
• montare le due viti V di bloccaggio e serrare.

ITALIANO
it-12 M1051-1
Il pannello di comando
Fig.12 – Il pannello di comando
S1 Spia ON
S2 Spia deumidicazione
S3 Spia riscaldamento
S4 Spie velocità ventilatore
S5 Spia sbrinamento
T1 Tasto decremento
T2 Tasto funzione
T3 Tasto incremento
D Display a 3 cifre
Modi di funzionamento
Fig.13 – Sequenza modi di funzionamento
1. Spento (Off)
2. Deumidicazione (d. )
3. Deumidicazione + riscaldamento (d.r. )
4. Riscaldamento (r. )
5. Ventilazione (F. )
Premendo il tasto funzione si passano in sequenza le modalità di funzionamento. Quelle relative al riscaldamento saranno

ITALIANO
M1051-1 it-13
visibili solo con il ponte 2b posizionato come mostrato in Fig.2. Quando si passa da una modalità a quella successiva sul display
lampeggia per qualche secondo la scritta che identica il modo di funzionamento che si sta attivando:
Off -> d. -> d.r. -> r. -> F.
Premendo i tasti T1 e T3 nelle modalità da 2 a 5 è possibile variare la velocità del ventilatore: la velocità 1 corrisponde a quella
ideale per la deumidicazione, la velocità 2 potrà essere maggiore o minore della velocià 1 a seconda del modello.
Durante il funzionamento il display alterna il valore dell’umidità a quello della temperatura:
hxx -> tzz
A seconda del modo di funzionamento selezionato sarà possibile modicare il set-point umidità, il set-point temperatura oppu-
re entrambi come di seguito spiegato.
Deumidicazione
La macchina lavora in modo standard e fa deumidicazione.
Per modicare il set-point umidità:
• tenere premuto il tasto T2 per 2 secondi per accedere al parametro umidità: viene visualizzato h.xx lampeggiante (ad
esempio h.45).
• Premere i tasti + e – per modicare il valore dell’umidità: i valori vanno da 40 a 90.
• Premere il tasto T2 per 2 secondi per salvare o attendere un minuto per uscire senza salvare i nuovi valori.
Deumidicazione + riscaldamento
La macchina funziona sia da deumidicatore che da riscaldatore.
Per modicare i set-point umidità e temperatura:
• tenere premuto il tasto funzione T2 per 2 secondi: viene visualizzato h. Lampeggiante.
• Premendo i tasti + e – si passa da h. (set-point umidità) a t. (set-point temperatura). Per impostare il set-point pre-
mere il tasto T2. Viene visualizzato:
• h.xx per umidità (ad esempio h.60 indica che il set-point attuale è 60%)
• t.zz per temperatura (ad esempio t.25 indica che il set-point attuale è 25°C)
• Utilizzare i tasti + e – per modicare il valore: i valori vanno da 40 a 90 per il parametro h.xx e da 5 a 50 per il parame-
tro t.zz.
• Premere il tasto T2 per 2 secondi per salvare o attendere un minuto per uscire senza salvare i nuovi valori.
Riscaldamento
La macchina lavora in modo riscaldamento senza deumidicazione.
Per modicare il set-point temperatura:
• tenere premuto il tasto T2 per 2 secondi per accedere al parametro temperatura: viene visualizzato t.zz lampeggiante (ad
esempio t.25).
• Premere i tasti + e – per modicare il valore dell’umidità: i valori vanno da 5 a 50.
• Premere il tasto T2 per 2 secondi per salvare o attendere un minuto per uscire senza salvare i nuovi valori.
Ventilazione
La macchina fa solo ventilazione e sarà possibile selezionare la velocità del ventilatore premendo i tasti + e – .
Lo sbrinamento
Lo sbrinamento viene fatto in modo del tutto automatico dal deumidicatore quando la temperatura ambiente scende sotto ai
16°C. La scheda elettronica ottimizza il ciclo di sbrinamento riducendo al massimo il tempo necessario per sciogliere il ghiaccio
e tenere pulito lo scambiatore. Quando il deumidicatore è in sbrinamento si accende la spia gialla S5.
Segnalazione errori
Di seguito vengono elencati gli errori che vengono segnalati a display: lo stato di errore è accompagnato anche da un lampeg-
gio delle spie del controllo.
ntc Sensore di temperatura staccato o rotto
SEn Sonda di umidità e temperatura staccata o rotta
E01 Termostato di sicurezza resistenza aperto
Tab.3 – Elenco segnalazioni errori
SQuesti errori comportano lo spegnimento automatico del deumidicatore: in ogni caso bisogna
richiedere l’intervento di personale specializzato che sia in grado di aprire il deumidicatore ed
eventualmente individuare e sostituire i componenti difettosi.

ITALIANO
it-14 M1051-1
Manutenzione
Questi deumidicatori non richiedono particolari cure. Bisogna prevedere la pulizia periodica del ltro dell’aria F la cui frequen-
za dipende dall’ambiente in cui il deumidicatore sta lavorando.
Pulizia del ltro
La pulizia o la sostituzione del ltro dell’aria F sono operazioni che richiedono lo smontaggio del cofano e devono essere quindi
eettuate da personale specializzato.

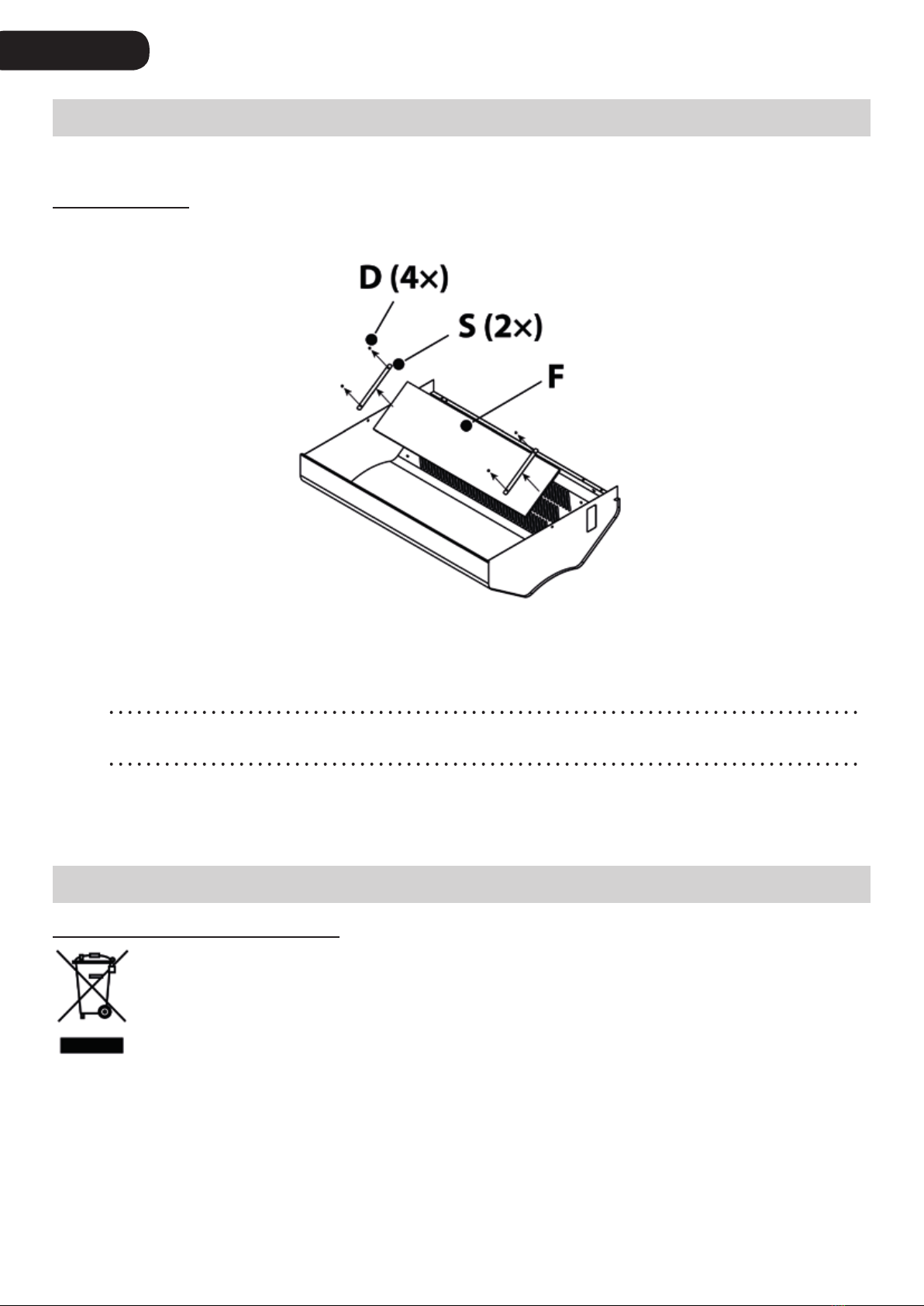

Fig.14 – Smontaggio del ltro dell’aria
• Rimuovere il cofano (vedi: Installazione);
• rimuovere i 4 dadi D e le relative stae S;
• pulire o sostituire il ltro dell’aria;
SDifficilmente il ltro dev’essere sostituito: per pulirlo usare un aspirapolvere o lavare con acqua.
Prima di rimontare attendere che sia asciutto.
• riposizionare il ltro in posizione centrale rispetto ai quattro perni lettati;
• premere il ltro in corrispondenza dei perni in modo che questi passino attraverso il ltro;
• rimontare le 2 stae S e bloccare con i quattro dadi D
• rimontare il cofano (vedi: Installazione)
Smaltimento del prodotto
INFORMAZIONE AGLI UTENTI
Ai sensi dell’art.13 del Decreto Legislative 25 Luglio 2005, n.151“Attuazione delle Direttive 2002/95/CE, 2002/96/CE
e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroni-
che, nonché allo smaltimento dei riuti”. II simbolo del cassonetto barrato indica che il prodotto alla ne della
propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire
I’apparecchiatura giunta a ne vita agli idonei centri di raccolta dierenziata dei riuti elettrici ed elettronici,
oppure riconsegnarla al rivenditore al momento dell’acquisto di un nuovo prodotto di tipo equivalente, in ragione
di uno a uno. L’adeguata raccolta dierenziata per I’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al
trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili eetti negativi sull’ambiente e
sulla salute e favorisce il riciclo dei materiali di cui e composto il prodotto. Lo smaltimento abusivo del prodotto da parte
dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.lgs. n. 22/1997 (articolo 50 e seguenti del D.Lgs.n.
22/1997).

ITALIANO
M1051-1 it-15

ENGLISH
gb-16 M1051-1
Electrical Wiring Diagram
Pic.1 – Electrical Wiring Diagram, standard machine
Pic.2 – Electrical Wiring Diagram, heating accessories
References
1. Power supply board
2. Heating bridge
2a. Bridge, standard machine
2b. Bridge, machine with heating accessories
3. Control board
4. Room Humidity and temperature probe
5. Defrost temperature probe
6. Compressor
7. Ventilator
8. Water heating solenoid valve (optional accessory)
9. Heating resistance (optional accessory)
10. Electrical line protection (not supplied)
a. Brown wire
b. Black wire

ENGLISH
M1051-1 gb-17
Technical Features
SP-32 SP-46 SP-72
Condensation Capacity at 25°C, 65%R.H. [L/24ore] 29 49 77
Condensation Capacity at 28°C, 60% R.H. [L/24ore] 28 46 76
Condensation Capacity at 30°C, 80% R.H. [L/24ore] 44 81 129
Power Supply 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz
Absorbed Power at 28°C, 60%R.H. [W] 780 960 1670
* Maximum Absorbed Power [kW] 2,7 / 2,0 / 0,67 3,03 / 2,06 / 1,12 4,05 / 2,05 / 2,2
* Maximum absorbed current [A] 11,8 / 8,8 / 2,95 13,5 / 9,1 / 5,1 18,2 / 9,0 / 10,5
* Line protection fuse T xA L 250V 16 / 16 / 5 16 / 16 / 8 20 / 20 / 12,5
Working Humidity Range [%U.R.] 40...95 40...95 40...95
Working Temperature Range [°C] +10…+32 +10…+32 +10…+32
Air Flow [m³/ora] 600 680 740
Net Weight, without accessories [Kg] 68 72 77
Dimensions L×H×D [mm] 1174×824×320 1174×824×320 1174×824×320
Refrigerant Gas R410a R407c R410a
Noise Level at 1m distance [dB] 57 59 59
* DEHUMIDIFIER + HEATING ELEMENT / JUST HEATING ELEMENT / JUST DEHUMIDIFIER
Tab.1 – Technical Features
Legend and symbols
!Caution: carefully follow the indications to avoid potentially dangerous situations.
STips and notes that make easier the tasks to run.
General safety regulations
• Read this manual carefully before using the dehumidier.
• This manual must be kept together with the machine.
• This humidier is not intended for use by persons, including children, with reduced physical, sensory or mental capabilities,
or lacking experience and knowledge, unless they have been instructed on the proper use of the appliance by a person
responsible for their safety. Keep out of reach of children and animals.
• Do not use the appliance in places where there is a danger of explosions.
• Always keep free air inlet grille and air outlet grille.
• Do not insert any strange objects into the appliance.
• In case you need to work into the machine, be sure that after the work is completed, to not leave any tools inside the unit
before putting it back into operation.
• Make sure that the supply voltage corresponds to that indicated in tab. 1, that the electrical installation complies with cur-
rent regulations and is adequately protected. The power leads must be sized in compliance with current legislation.
• The external main switch must guarantee all-pole turn-o and be directly connected to the power terminals, keeping the
contacts separate in each pole and ensuring total disconnection in the case of high voltage category III.
• This appliance has been designed for installation in either public or technical buildings. No plug connection is envisaged
for these appliances.
• Installation and maintenance must be performed by qualied and experienced sta, able to work according to the instruc-
tions in this manual.
• This appliance has been designed for dehumidication of air, and therefore is not recommended any other use dierent
from that for which it was designed. Any use other than that described in this manual is to be considered improper, poten-
tially damaging and dangerous.
!Warning: any maintenance operations on the refrigeration circuit or electrical circuit must only be per-

ENGLISH
gb-18 M1051-1
formed by skilled and qualied personnel.
SKeep these instructions carefully for future reference.
Introduction
The dehumidiers of the series SP were conceived and designed to operate in environments containing chlorine, such as swim-
ming pools, rooms with hydromassage and small saunas. These dehumidiers are equipped with a sophisticated electronic
Board that handles all the dierent operations of the machine: using the control panel you can easily set the operating param-
eters.
When the room temperature is below 16° C ice can form on the evaporator: the electronic Board
authomatically detects it and performs a defrost cycle, eliminating it when necessary.
For a correct operation of the appliance it is necessary to observe the installation instructions below.
Positioning
Pic.3 – Positioning
A B C D E
>500 >1000 >100 >500 >2000
Tab.2 – Minimum distances
Installation
For a correct installation, follow the sequence of operations described below.
Transporting and handling
Before installation it is advisable to bring the packed machine as close as possible to the place where it
will be mounted.
!Caution: the size and weight of the machine require using means such as pallet trucks and trolleys for
handling. Never li the machine by yourself.
Wall bracket installation
Use the supplied bracket as a template to mark the holes on the wall as shown in pic. 4.

ENGLISH
M1051-1 gb-19
!Make sure that the wall is capable of supporting the appliance in working condition.
• Make on the wall nr. 4 x Ø8 holes deep 45 mm as indicated in pic. 4;
• clean the inside of the holes;
• Insert the four screw plugs supplied keeping the ns on the vertical plain.
• Fasten the bracket using the four supplied screws
SIn order to respect the minimum distance C of pic. 3, the holes must be made at least 720 mm from
the ground.
Pic.4 – Holes and wall bracket positioning
Removing the hood
Pic.5 – Opening of the hood
To remove the hood of dehumidier do the following, referring to pic. 5:
• remove the two side screws V which block the bodywork;
• pull from the bottom to release the two lower locks of the mantle;
• lift the hood and lay it on the ground.

ENGLISH
gb-20 M1051-1
At this point you can access the inside of the machine to perform the required operations.
!When you open the hood you have to disconnect the ground wire that is located close to the control panel
(see pic. 5) and which is accessible only when the body is tilted a few degrees upwards aer release.
!Removing the bodywork gives access to potentially dangerous parts: this operation should only be car-
ried out by qualied personnel (see pic. 5)
Compressor mounting brackets removal
For packaging and transporting the compressor is xed to the frame by special brackets which must be removed before oper-
ating the machine.
Pic.6 – Compressor brackets removal
• Straighten the dehumidier;
• loosen and remove the two screws V attached posteriorly to the frame;
• remove the front bracket S1;
• remove the bracket S2 positioned behind the compressor.
SStore the brackets and screws so you can reuse them if you need to move the dehumidier.
