Cyron HTP1506E User manual

1
CHATSWORTH, CALIFORNIA, USA
www.CYRON.com
Multicolor LED Lighting System
Media Highlighter
HTP1506E / HTP2406E

2
Multicolor LED Lighting
Media Highlighter
HTP1506E / HTP2406E
Thank you for purchasing CYRON Multicolor LED Lighting System. This system
will bring the latest lighting technology to your home theatre, home décor, cabinets,
and many other areas you choose. Installation of the system is simple and it can be
done by anyone with little or no electrical experience. Nonetheless, some custom
installations may require professional help. Please contact CYRON Technical Support
at 818-772-1900 ext.106 for advice.
General Cautions
•To reduce the risk of fire, electric shock, or injury:
•Route and secure cords so that they will not be pinched or damaged
•To further secure the wires, use only insulated staples or plastic ties
•Not intended for recessed installations
•Not intended for surface installation inside built-in furnishings
•Do not install the entire system in closed compartments smaller than 4 cubic
feet (26”x30”x10”)
•To comply with National Electrical Code (NEC) and to prevent fire danger, run
the cords where they are accessible for examination. Cords should be visually
examined periodically and immediately replaced when any damage is noted.
Contents
Please locate all system components. If any of the
components are missing or damaged contact CYRON
before proceeding with installation.
1 x Controller / Hub
6 x Lightbars
1 x Power supply
12 x Mounting brackets
Tapes, Hardware, Wipes
Español
page 6

3
Installations
1. LIGHTBAR LOCATIONS NOTE: Depending on
the application, as few as one or as many as six
lightbars may be used. There are many intended uses
and methods of light placement. In most of the cases,
the objective is to place the lightbar so it is not
directly visible, and its projected light is only seen.
This is particularly important if combined colors
such as white are being produced. Feel free to
experiment with light placement and direction of
light projection. There may be more than one good
location.
Television Backlighting: The best location for
television installations is normally behind the TV,
about 1 to 4 inches from the outer edges (left and
right in most cases). Also, vertically center the bars.

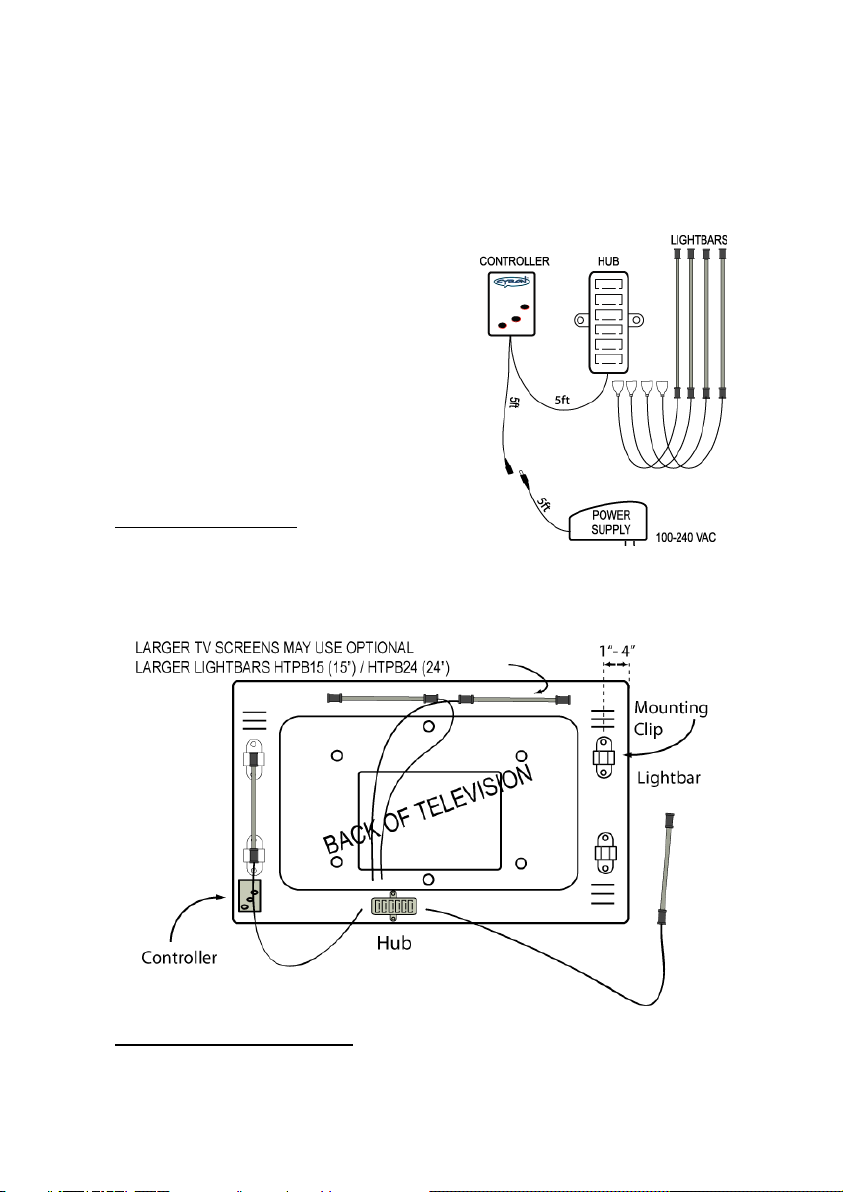

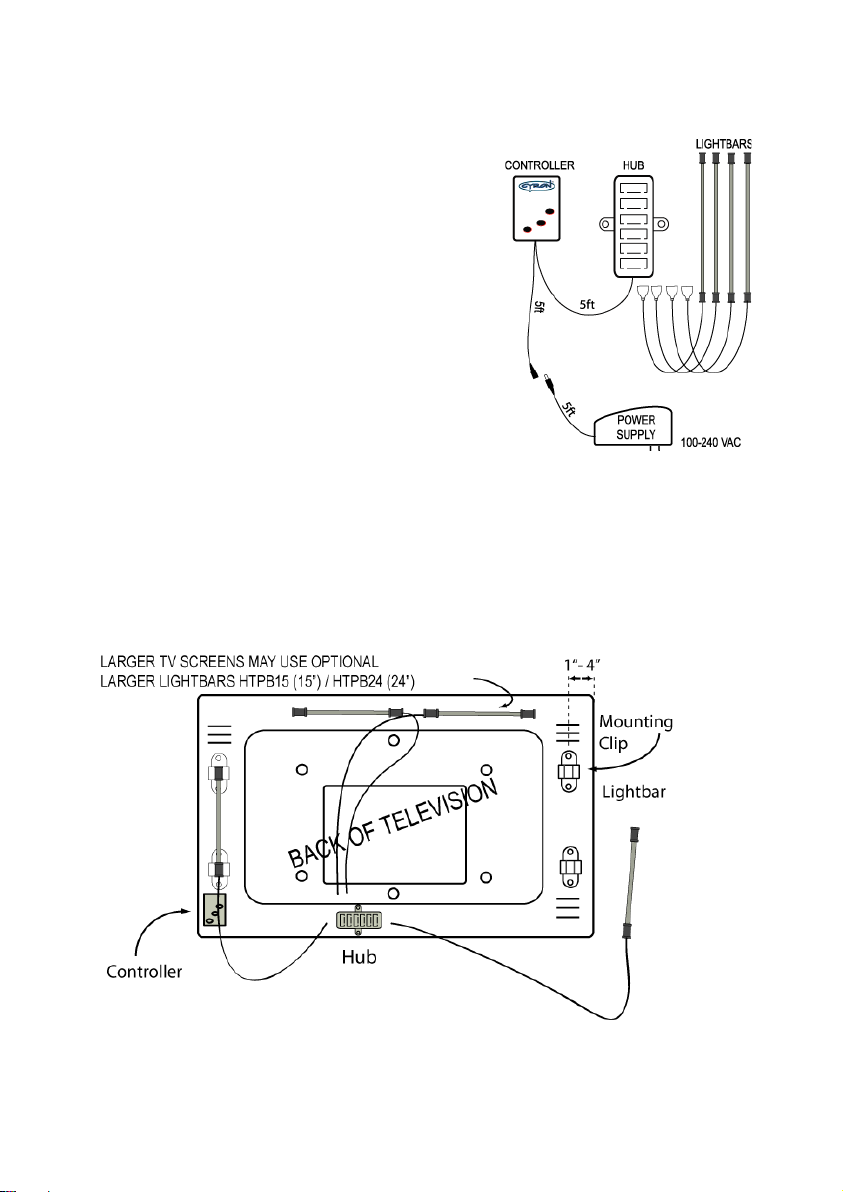

See TV backlighting diagram. The exact location may vary depending on the make
and model of the TV.
Cabinets, Shelving, Furniture: Typical locations are: Top or bottom of the cabinets,
behind furniture trimmings, on the shelves, and behind glass covers. Same general
locations work well for most objects. There are many ways to backlight and accent
light. Try various positions to achieve the desired results.
2.

4
CLEANING aUsing the wipes provided test a small area to make sure it does
not affect the mounting surfaces. Clean the installation surfaces free of dust/grease to
assure the two-sided tape adheres well.
3. MOUNTING CLIPS Mounting clips can be secured using the two-sided tape or
screws. DO NOT USE SCREWS FOR FASTENING TO ELECTRONIC DEVICES
AND SENSITIVE SURFACES.
CAUTION: Tapes may cause discoloration to some surfaces over time. Remove one
side of the tape liner and apply to the bottom of the clips. Apply pressure for 5 seconds
to assure adhesion. Place clips on the lightbars.
4. LIGHTBAR PLACEMENT Remove the second side of tape liner. Keep the tape
surface clean. Place the bars in the proper location by pressing on the clips for 5
seconds. CAUTION: Never press on the clear lens of bars. Lightbars will get
damaged! Note the direction of the wires being routed to the hub.
5. HUB Mount the hub using screws or tapes. Plug the lightbar connectors into hub
outlets. The plugs are polarized and can only be plugged in one direction.
6. CONTROLLER Use tape to mount the controller in an accessible location. Some
painted surfaces may get damaged upon future removal of the tape/controller.
7. POWER UP Plug the power supply into an AC outlet. The plug is polarized (one
blade is wider than the other) as a feature to reduce the risk of electric shock. This
plug will fit in a polarized outlet only one way. If the plug does not fit fully in the
outlet, reverse the plug. If it still does not fit, contact the factory or a qualified
electrician. Never use with an extension cord unless the plug can be fully inserted.
Do not alter the plug.
8. DC JACK Connect the DC power jack into the controller DC cord.
Operations Turn the unit on and
adjust the light angle by
twisting the lightbars
within the brackets. Try
several angles to achieve
the desired results.

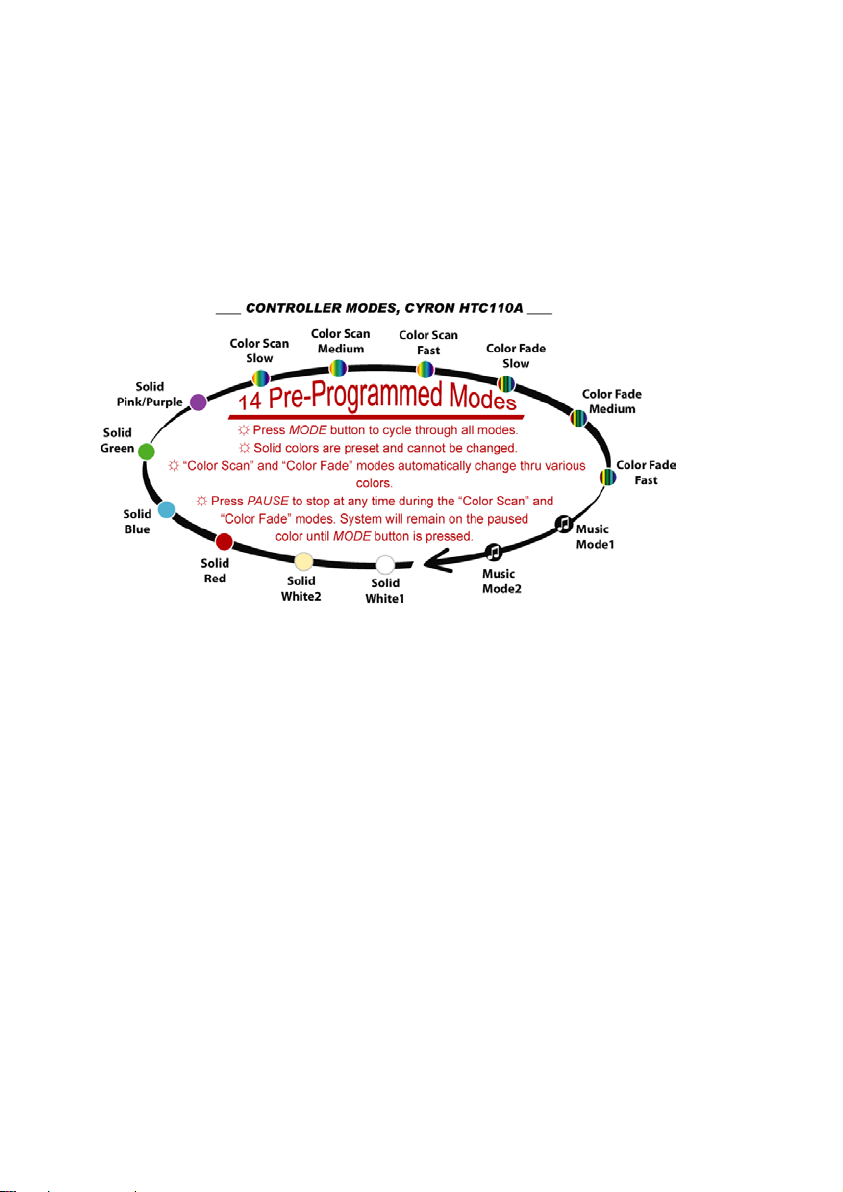

“MODE” button cycles
through 14 functions as
shown in the diagram.
Press of a button is
confirmed by a short fast
blink of the Indicator

5
Light. “PAUSE” button will stop the color transition in any of the color transition or
color fade modes.
In Music modes, which are clearly identified by flashing blue lights( MM1), or solid
red light (MM2), the lights interact with ambient sound. The dial on the side of the
controller will adjust the sensitivity to the sound. Keep in mind the location of the
controller could greatly affect the amount of sound picked up.
Optional Settings
Turn LED System ON when an outlet is switched on: Plug the power supply to a
switched power source such as audio receiver’s “Switched Power” or wall outlet that
is controlled by a wall switch. Make sure the outlet is switched on. Using the POWER
button on the controller, make sure the LED System is off . Press and hold the MODE
button for 3 seconds. Now the unit will turn on automatically every time the outlet is
turned on.
LED System remains OFF when an outlet is switched on: In a similar process, press
and hold the PAUSE button for 3 seconds. The system will remain off every time the
outlet is switched on. In this mode, the system can only be turned on from the
controller by pressing the POWER button.
Technical Support
CYRON’s primary goal is 100% customer satisfaction. You may call our technical
support line or contact us via email 24/7.
[e-mail] 818-772-1900 x106
In order to continually improve our products we welcome all comments about the
product you purchased.
Thank You!

6
Warranty
Cyron warrants this product against any defects in materials or workmanship for a period of ONE (1) year from the date of
purchase. The warranty covers normal usage as intended by the factory and does not cover misuse, abuse, accidents, or damages
caused due to the acts of God. Proof of purchase is required.
ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, SHALL BE LIMITED TO THE DURATION OF
THIS LIMITED WARRANTY, OTHERWISE THE REPAIR, REPLACEMENT, OR REFUND AS PROVIDED UNDER THIS
EXPRESS LIMITED WARRANTY IS THE EXCLUSIVE REMEDY OF THE CONSUMER, AND IS PROVIDED IN LIEU
OF ALL OTHER WARRANTIES, EXPRESS OF IMPLIED. IN NO EVENT SHALL CYRON, INC. BE LIABLE, WHETHER
IN CONTRACT OR TORT (INCLUDING NEGLIGENCE) FOR DAMAGES IN EXCESS OF THE PURCHASE PRICE OF
THE PRODUCT, ACCESSORY OR FOR ANY INDIRECT, INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES
OF ANY KIND, OR LOSS OF REVENUE OR PROFITS, LOSS OF BUSINESS, OR OTHER FINANCIAL LOSS ARISING
OUT OF OR IN CONNECTION WITH THE ABILITY OR INABILITY TO USE THE PRODUCTS OR ACCESSORIES TO
THE FULL EXTENT THESE DAMAGES MAY BE DISCLAIMED BY LAW.
Some states and jurisdictions do not allow the limitation or exclusion of incidental or consequential damages, or limitation on the
length of an implied warranty, so the above limitations or exclusions may not apply to you. This warranty gives you specific legal
rights, and you may also have other rights that vary from state to state or from one jurisdiction to another.
Please mail all warranty claims to:
CYRON, Inc.
Warranty Claims
21029-C Itasca Street, Chatsworth, CA 91311 USA
Further warranty inquiries: [e-mail]
Specifications
Supply voltage range 100-240VAC, 50/60Hz
DC Supply voltage 12VDC
Controller output rating 24W nominal, 36W peak
Working Temperature -20 to 60ºC
Standby power <0.5W

7

CHATSWORTH, CALIFORNIA, USA
www.cyron.com
Multicolor LED Lighting
Media Highlighter
HTP1506E / HTP2406E
Gracias por comprar Cyron HTP1506E / HTP2406E Sistema de iluminación LED.
Este sistema traerá lo último en tecnología de iluminación para cine en casa, el hogar
decoración, muebles, y muchas otras áreas que usted elija. La instalación del sistema
es sencillo y puede hacerse por cualquier persona con poca o ninguna experiencia en
electricidad.
la experiencia. Sin embargo, algunas instalaciones personalizadas pueden requerir
ayuda profesional. Por favor, póngase en contacto con Soporte técnico en la Cyron
818-772-1900
ext.106 para pedir consejo.
Precauciones Generales
Para reducir el riesgo de incendio, Toques eléctricos o lesiones:
•Guie y asegure los alambres para que no se pinchen o dañen.
•A fin de asegurar los cables, use solamente grapas con aislamiento o plástico
•No está diseñado para instalaciones empotradas
•No está diseñado para instalación en superficie en el interior integrado en el
mobiliario
•No instale el sistema completo en compartimentos cerrados de menos de 4
pies cúbicos (26 "x30" x10 ")
•Para cumplir con el Código Eléctrico Nacional
(NEC) y para prevenir el peligro de incendios,
instale los cables donde sean accesibles para su
revision., Los cables deben ser examinados
visualmente periódicamente y sustituir de
inmediato cuando se note algún daño.
Español

8
Instalaciones
1. COLOCACION de el Lightbar
NOTA: Dependiendo de la aplicación, tan
sólo uno o hasta seis lightbars puede ser
utilizado. Hay muchos usos previstos y los
métodos de colocación de la luz. En la mayoría
de los casos, el objetivo es colocar la barra de
luz donde no sea directamente visible, y su luce
proyectada sólo se vea. Siéntase libre de
experimentar con la colocación de la luz. Puede
haber más de un lugar deseado.
Televisión luz de fondo: La mejor ubicación
para las instalaciones de la televisión es
normalmente detrás de la TV, de 1 a 4 pulgadas de los bordes exteriores (a la
izquierda y derecho en la mayoría de los casos). Además, el centro vertical de las
barras. Ver diagrama de TV luz de fondo. La ubicación exacta puede variar
dependiendo de la marca y modelo del televisor.
Armarios, estanterías, muebles: lugares típicos son: el vidrio superior o inferior de
los armarios, detrás de recortes de muebles, en los estantes, y detrás de los cubre

9
vidrios.En la misma ubicación general funcionan bien para la mayoría de los objetos.
Hay muchas maneras de luz de fondo y la luz de acento. Pruebe distintas posiciones
para lograr los resultados deseados.
2. LIMPIEZA,
aUsando las toallitas proporcionadas, pruebe una superficie pequeña para
asegurarse de que no afecte a las superficies de montaje. Limpiee las superficies de
instalación para que queden libres de polvo o grasa y asi asegurar que la cinta se
adhiera bien por las dos caras.
3. CLIPS
Clips de montaje de montaje se pueden sujetar con la cinta de doble cara o tornillos.
No utilice tornillos de fijación al Dispositivos electrónicos y superficies delicadas.
PRECAUCIÓN: Cintas puede causar decoloración en algunas superficies con el
tiempo. Quite un lado de la cinta protectora y se aplican a la parte inferior de los clips.
Aplique presión durante 5 segundos para asegurar la adherencia. Coloque los soportes
en el lightbars.
4. COLOCACIÓN del Lightbar
Quitar la segunda cara de la cinta protectora. Mantenga la superficie de la cinta limpia.
Coloque las barras en el lugar adecuado ejerciendo presion sobre los clips por 5
segundos.
PRECAUCIÓN: nunca presione en el lado transparente de las barras. Lightbars se
dañaran! Fíjese en la dirección de los cables que se dirigen al concentrador.
5. HUB., Monte el eje mediante tornillos o cintas. Conectar los conectores del puente
de luces en las tomas de cubo. Los enchufes están olarizados y sólo puede ser
enchufado una dirección.
6. CONTROLADOR., Utilice cinta adhesiva para montar el controlador en un lugar
accesible. En la pared detrás de la TV, las paredes exteriores de los gabinetes son
posibles y buenos lugares. PRECAUCIÓN: Algunas superficies pintadas podrían
dañarse si se retira en el futuro la cinta/controlador.
7. ENCIENDALO., Conecte la fuente de alimentación a una toma de CA. El enchufe
está polarizado (una pata más ancha que la otra) como una función para reducir el
riesgo
de descarga eléctrica. Este enchufe encajará en un tomacorriente polarizado de una
sola manera. Si el enchufe no encaja completamente en el tomacorriente, invierta el
enchufe. Si aún así no
entra, llame a la fábrica oa un electricista calificado. Nunca se debe usar un cable de
extensión a menos que el enchufe pueda insertarse por completo. No altere el enchufe.
8. JACK DC Conecte el conector de alimentación de CC en el cable del control DC.

10
Operacion
Encienda la unidad y ajustar el ángulo de luz girando la lightbars dentro de los
corchetes. Pruebe diferentes ángulos para lograr los resultados deseados.
"MODE" ciclos de botón a través de las siete funciones, como se muestra en el
diagrama. Pulse un botón se confirma por un parpadeo rápido del indicador a corta
Luz. La música es la luz más fáciles de distinguir cuando las luces estroboscópicas y
cambian de color con el sonido. "PAUSE" se detendrá el color transición en
cualquiera de los seis modos distintos de música ligera.
En los modos de Música, que están claramente identificados mediante el parpadeo de
las luces azules (MM1), o la luz roja sólida (mm2), las luces interactúan con el sonido
ambiental. El dial en el lado del controlador ajustar la sensibilidad al sonido. Tenga en
cuenta la ubicación del controlador en gran medida podría afectar a la cantidad de
sonido recogido.
Ajustes Opcionales
Encienda el SISTEMA LED cuando la toma está encendida: Conecte la fuente de
alimentación a una fuente de alimentación conmutada como "Switched POWER “
receptor de audio Power "o toma de corriente que es controlado por un interruptor de
pared. Asegúrese de que la toma está encendida. Con el botón POWER en el
controlador, Asegúrese de que el sistema esté apagado. Mantenga oprimida la tecla
MODE durante 3 segundos. Ahora, la unidad se activará automáticamente cada vez
que la salida está activada sucesivamente., el sistema LED permanecerá apagado
cuando la toma de corriente este encendida: En un proceso similar, presione y
mantenga presionado el botón de pausa de 3 segundos. El sistema permanecerá

11
apagado cada vez que encienda el switch. En este modo, el sistema sólo se puede
activar desde el controlador pulsando el botón POWER.
Soporte Tecnico
Correo electrónico: [e-mail] Teléfono: [phone] x106
Garantía
Cyron garantiza este producto contra cualquier defecto en los materiales o mano de obra por un período de UN
(1) año desde la fecha de compra. La garantía cubre el uso normal según lo previsto por la fábrica y no cubre
mal uso, abuso, accidentes o
los daños causados por los actos de Dios. La prueba de la compra es necesaria.
Cualquier garantía implícita, incluyendo sin limitación, LAS GARANTÍAS IMPLÍCITAS DE
COMERCIALIZACIÓN Y APTITUD PARA UN PROPÓSITO PARTICULAR, se limitara a LA
DURACIÓN DE ESTA GARANTÍA LIMITADA, OTRO la reparación, reemplazo o el reembolso,
PREVISTO DE LA GARANTIA LIMITADA EXPRESS, Es el recurso exclusivo del consumidor, y se
proporciona EN LUGAR DE CUALQUIER OTRA GARANTIA, EXPRESS DE IMPLÍCITA. EN NINGÚN
CASO, Cyron, Inc. será responsable, ya sea contractual o extracontractual
(INCLUYENDO NEGLIGENCIA) POR DAÑOS EN EXCESO DE LA precio de compra del producto,
accesorio, O POR DAÑOS INDIRECTOS, ACCIDENTALES, especiales o consecuentes daños y perjuicios de
cualquier tipo, o pérdida de ingresos O BENEFICIOS, pérdida de negocio, u otras pérdidas financieras
derivadas de o en conexión con La capacidad o incapacidad de utilizar los productos o accesorios en toda la
extensión ESTOS DAÑOS PUEDE ser denegadas POR LA LEY.
Algunos estados y jurisdicciones no permiten la limitación o exclusión de daños incidentales o consecuentes, o
la limitación de la duración de una garantía implícita, así que las limitaciones o exclusiones anteriores pueden
no aplicarse a usted. Esta garantía le otorga
derechos legales específicos, y usted también puede tener otros derechos que varían de estado a estado o de una
jurisdicción a otra.
Por favor envíe todos los reclamos por garantía a:
CYRON, Inc.
HT reclamo de garantía
21029-C Itasca Street, Chatsworth, CA 91311 EE.UU.
Otras investigaciones garantía: [e-mail]

12
Accessories and upgrades
Lights:
•HTPB9-5 Two 9" lightbars, 5ft cord
•HTPB9 Two 9" lightbars, 15ft cord
•HTPB15 Two 15" lightbars, 15ft cord
•HTPB24 Two 24" lightbars, 15ft cord (power supply upgrade necessary)
Power Options:
•CON-HT12V1 Plug for connecting directly to 12VDC sources
•PS30-SP12D Upgrade power supply, will support up to six 24" lightbars
•PS12-SP12D Replacement power supply
Controllers:
•HTW1010 Controller upgrade, Wireless IR remote, 12-24V 400+ watts
•HTW1000 Controller upgrade, Wireless IR remote, 12V 140 watts
•HTW310RF Controller upgrade, Wireless RF remote, 12-24V 200 watts
•HTW202B Controller upgrade, Wireless IR remote, 12-24V 70 watts
Extensions/Plugs
•CON-HT10 10ft extension cord for the lights, max two per light
•CON-DC4EXT 4ft DC extension cord, extends between power supply and controller
•HTH61 Hub extender 1x6, 3ft cord, DO NOT exceed controller power ratings
Specifications
6x 15" (HTP1506E), 6x24" (HTP2406E) lightbars, 2x 15ft cords, 4x 5ft cords
HTP1506E 162 Ultra bright LED elements, Tri-colors
HTP2406E 270 Ultra bright LED elements, Tri-colors
Enhanced controller with 14 pre-programmed modes
Two music modes interact with ambient sounds
Built in condensed microphone, sensitivity variable
Hub, 6 ports for future upgrades
Expandable s, DO NOT exceed power supply and controller power rating
120° light dispersion
360° adjustable mounting brackets
3M VHB®mounting tapes
System operation: 12VDC HTP1506E = 18W, HTP2406E = 27W
Power supply 100-240VAC, 18W, (HTP2406E 30W)
Controller rating, 9-12VDC, 3Amp 36W maximum rating
