D-Link DMC-1002 User manual

DMC-1002
Management Module for DMC-1000 Shassis
Модуль упр вления для ш сси DMC-1000
Quick Installation Guide
Краткое руко одст о по устано ке
RECYCLABLE
1

PACKAGE CONTENTS
Thank you and congratulations on the purchase of your new D-Link
DMC-1002 Management Module. The product you have purchased
should contain the following items:
DMC-1002 Management Module
Console cable
CD-ROM
User manual
Warranty certificate
If any of the above items are damaged or missing, please contact your
local reseller for replacement.
INTRODUCTION
The DMC-1002 Management Module is a plug-and-play replacement
module for the original DMC-1000 CPU slot. The DMC-1002 provides
network administrators with a set of comprehensive management
features to configure and monitor smart media converters installed in
the DMC-1000 chassis, centralizing management of up to 16 smart
media converters from a single web-based or command line user
interface.
2

HARDWARE OVERVIEW

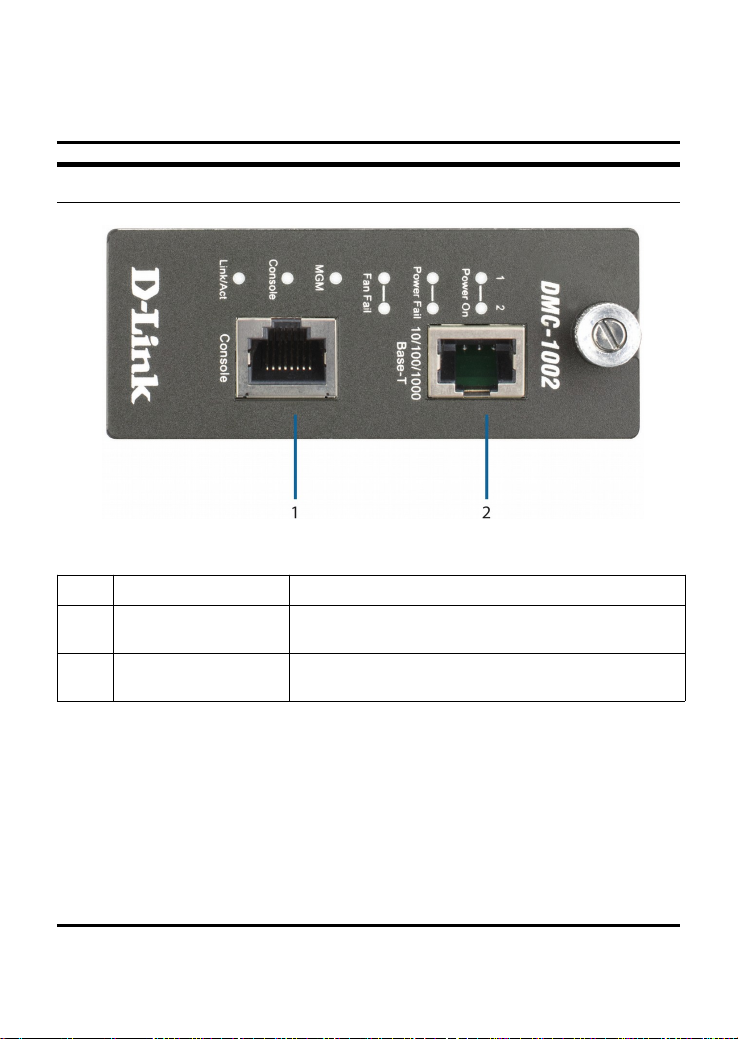

Front Panel View
Figure 1
# Item Description
1 RJ45 Console Port Used for connecting to a remote workstation running
terminal emulation software for accessing the
command line interface.
2 10/100/1000BASE-T
Port
Used for connecting the DMC-1002 to the network
and to access the web-based UI.
Table 1
3

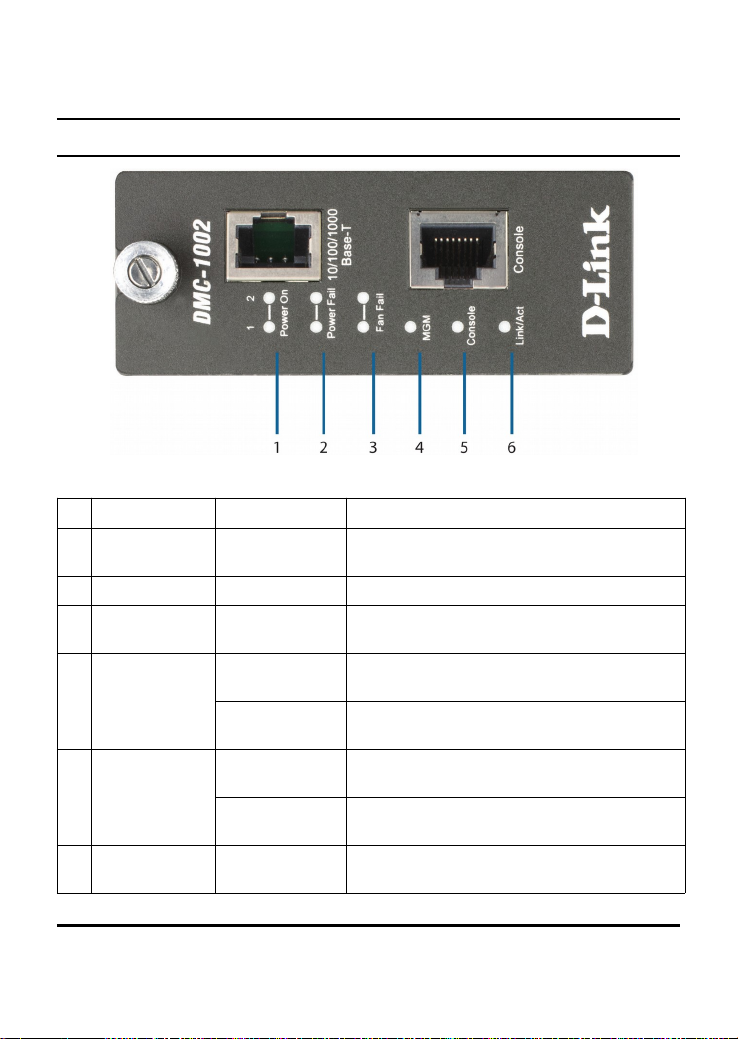

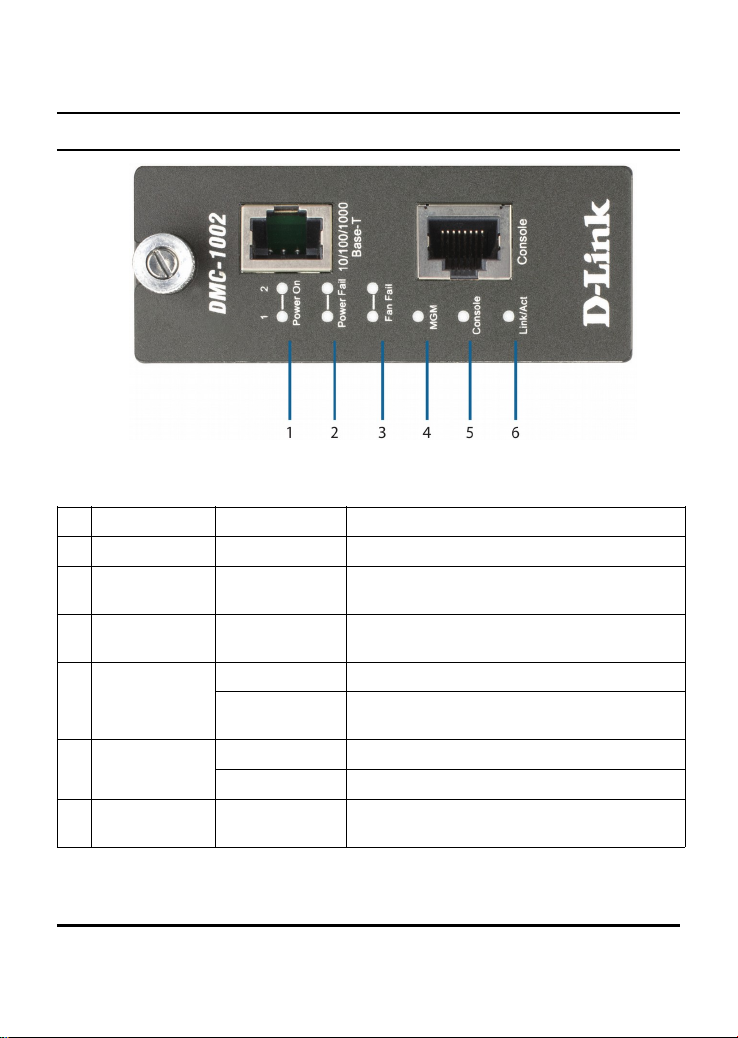

LED Indicators
Figure 2
# LED Status Description
1 Power On 1, 2 Green Power supply is connected and operational.
2 Power Fail 1, 2 Amber Power supply is connected but is not
powering devices.
3 Fan Fail 1, 2 Amber Indicates a problem with one or both chassis
fans.
4 MGM Blinking green The DMC-1002 (CPU) is operational.
Amber The DMC-1002 (CPU) is experiencing
problems.
5 Console Blinking green Data is being sent through the console port.
Blinking amber An active Ethernet link has been established.
6 Link/Act Blinking green Data is being sent and received on this
connection.
Table 2
4

HARDWARE INSTALLATION
This chapter provides step-by-step instructions on how to install the
DMC-1002 into the DMC-1000 chassis.

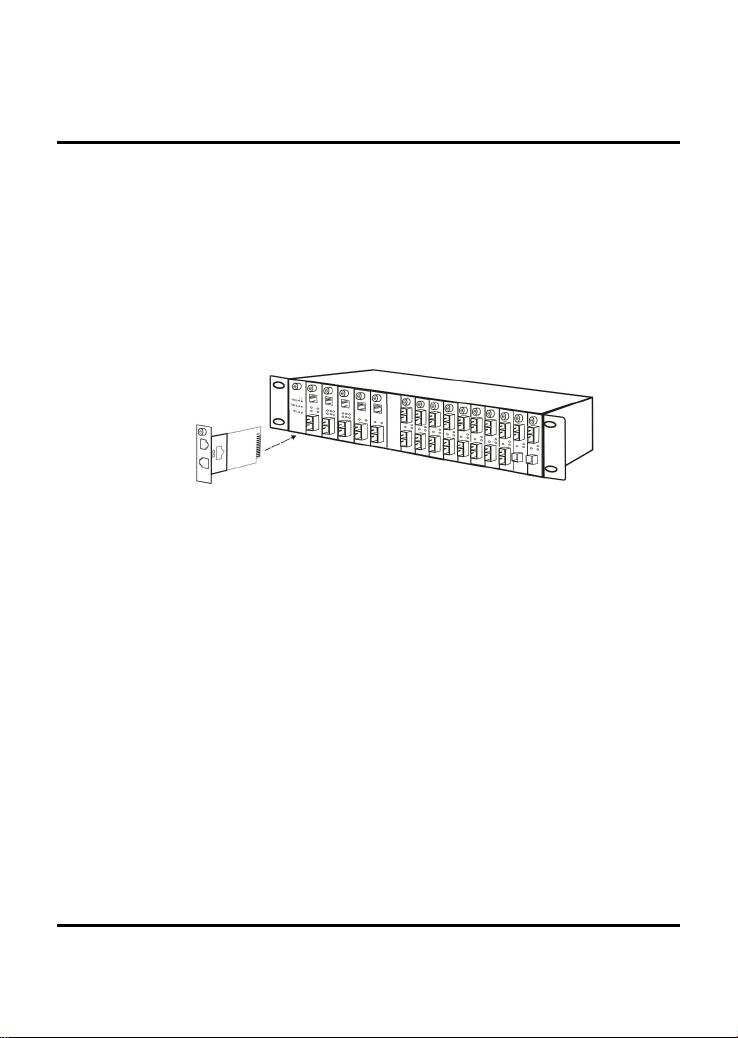

Step 1: Install the management module by replacing the original
DMC-1000 module in the first slot of the chassis with the DMC-1002,
as shown in Figure 3. Note that the first slot (CPU slot) of the
DMC-1000 is always reserved for mounting the DMC-1002 module.
Due to its unique slot connector design, the DMC-1002 cannot be
placed in any other slot in the chassis.
Figure 3
Step 2: Connect the module to the network by attaching one end of a
compatible network cable to the 10/100/1000BASE-T port on the
module and the other end to the network device (e.g. router, switch).
Step 3a: Access the web-based management User Interface (UI) by
opening a supported web browser and type in the device's default IP
address into the browser's address bar. The default IP address can
later be changed through the web UI or command line interface (CLI).
If the default IP was previously changed, log into the module using the
updated IP address instead.
Step 3b: To use the Command Line Interface (CLI) on a terminal
simulation program, connect the RJ45 connector of the included RJ45
to DB9 console cable to the RJ45 port marked "Console" on the
module and attach the serial DB9 connector to the management PC.
Alternatively, the CLI interface can be accessed by using the module's
IP to connect through Telnet.
5

CONFIGURATION THROUGH
THE WEB- BASED UI
The management interface can be accessed through a web browser
such as Internet Explorer, Chrome, or Firefox by typing the
DMC-1002's default IP address of 192.168.1.1 into the browser's
address bar. When prompted to log in, enter the default login
username "root" and password "root" (without quotes).
6

TECHNICAL SPECIFICATIONS
Interface
Number of Ports • 1 x 10/100/1000BASE-T port • 1 x RJ45 Console port
Management and Functionality
Chassis • Part Number
• Description
• Power Status
• Revision
• Chassis Reset
Media Converter
Modules
• Link Status
• Slot Occupied
• Revision
• Converter Type
• Part Number
Alarms • Cold Start
• Link Up
• Authentication Failure
• Power Supply Inserted
• Module Insertion
• Module Unknown
• Revision
• Warm Start
• Link Down
• Power Supply On/Off
• Power Supply Removed
• Module Removal
• Module Failure
Active Control • Link Loss Carry Forward
• Module Name
• Reset Module
• Download Software via TFTP/HTTP
• Default Gateway
• Link Loss Return
• IP Address
• Redundant Backup
• Subnet Mask
• Telnet to Console Commands
Supported Protocols • IP
• SNMP
• TFTP
• ICMP
• UDP
• TCP
• ARP
• HTTP
Physical
Diagnostic LEDs • Power 1, 2
• Power Fail 1, 2
• Fan Fail 1, 2
• MGM
• Link/Activity
• Console
Weight • 0.12 kg (0.26 lbs)
Temperature • Operating: 0 to 40 °C (32 to 104 °F) • Storage: -20 to 70 °C (-13 to 158 °F)
Humidity • Operating: 10% to 90%
non-condensing
• Storage: 5% to 90% non-condensing
Dimensions
(L x W x H)
• 130 x 88 x 35 mm (5.12 x 46 x 1.38
in)
Certifications • FCC Class A
• CE Class A
• VCCI Class A
7

ПРАВИЛА И УСЛОВИ БЕЗОПАСНОЙ
ЭКСПЛУАТАЦИИ
Вним тельно прочит йте д нный р здел перед уст новкой и подключением
устройств . Убедитесь, что устройство не имеет мех нических повреждений.
Устройство должно быть использов но только по н зн чению, в соответствии
с кр тким руководством по уст новке.
Устройство предн зн чено для эксплу т ции в сухом, чистом, нез пыленном
и хорошо проветрив емом помещении с норм льной вл жностью, в стороне
от мощных источников тепл . Не используйте его н улице и в мест х с
повышенной вл жностью. Не р змещ йте н устройстве посторонние
предметы. Вентиляционные отверстия устройств должны быть открыты.
Темпер тур окруж ющей среды в непосредственной близости от устройств
и внутри его корпус должн быть в предел х от 0 до +40 °C.
Электропит ние должно соответствов ть п р метр м, ук з нным в
технических х р ктеристик х устройств .
Не вскрыв йте корпус устройств ! Перед очисткой устройств от
з грязнений и пыли отключите пит ние устройств . Уд ляйте пыль с
помощью вл жной с лфетки. Не используйте жидкие/ эрозольные
очистители или м гнитные/ст тические устройств для очистки. Избег йте
поп д ния вл ги в устройство и д птер пит ния.
Срок службы устройств - 2 год .
Г р нтийный период исчисляется с момент приобретения устройств у
офици льного дилер н территории России и стр н СНГ и сост вляет один
год.
Вне з висимости от д ты прод жи г р нтийный срок не может превыш ть
2 год с д ты производств изделия, котор я определяется по 6 (год) и
7 (месяц) цифр м серийного номер , ук з нного н н клейке с техническими
д нными.
Год: C - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019,
0 - 2020, 1 - 2021.
Месяц: 1 - янв рь, 2 - февр ль, ..., 9 - сентябрь, A – октябрь, B - ноябрь,
C - дек брь.
8
При обнаружении неисправности устройства обратитесь в сервисный центр
или группу технической поддержки D-Link.

ВВЕДЕНИЕ
Модуль упр вления DMC-1002 предст вляет собой сменный блок
упр вления для ш сси DMC-1000. Д нный модуль поддержив ет
технологию Plug-and-play.
Модуль упр вления DMC-1002 позволяет отслежив ть р боту до
16 меди конвертеров, уст новленных в ш сси DMC-1000.
Упр вление осуществляется центр лизов нно через
Web-интерфейс или посредством CLI.
КОМПЛЕКТ ПОСТАВКИ
Проверьте по списку н личие всех компонентов и убедитесь, что
они не повреждены. Если что-либо отсутствует или есть
повреждения, обр титесь к В шему пост вщику.
Модуль упр вления
Консольный к бель RJ45 to DB9
CD-диск
Эксплу т ционн я документ ция
Г р нтийный т лон
9

ОБЗОР
Передняя п нель
Рис.1
№ Порт Функция
1 Console Подключение н прямую к консольному порту и
упр вление модулем DMC-1002 с помощью CLI
2 10/100/1000BASE-T Подключение модуля DMC-1002 к сети и
упр вление им через Web-интерфейс
Таблица 1
10

Световые индик торы
Рис.2
№ Индикатор Сигнал Описание
1 Power On 1, 2 Зеленый Пит ние подключено к ш сси DMC-1000,
модули р бот ют корректно
2 Power Fail 1, 2 Желтый Пит ние подключено, модули не р бот ют
3 Fan Fail 1, 2 Желтый Возникл проблем с
вентилятором/вентилятор ми
4 MGM Зеленый
миг ющий
Модуль упр вления DMC-1002 (CPU)
р бот ет корректно
Желтый Возникл проблем с модулем упр вления
DMC-1002 (CPU)
5 Console Зеленый
миг ющий
Перед ч д нных через консольный порт
Желтый
миг ющий
Ethernet-соединение уст новлено
6 Link/Act Зеленый
миг ющий
Получение и перед ч д нных
Таблица 2
11

УСТАНОВКА
Для уст новки модуля упр вления DMC-1002 в ш сси DMC-1000
выполните следующие действия:
Шаг 1. Извлеките оригин льный модуль упр вления из первого
слот ш сси DMC-1000 и уст новите модуль DMC-1002 в этот же
слот, к к пок з но н рис. 3. Обр тите вним ние, из-з особой
конструкции р зъем модуль упр вления DMC-1002 может быть
уст новлен только в первый слот.
Рис. 3
Шаг 2. Подключите модуль упр вления DMC-1002 к сети через
порт 10/100/1000BASE-T.
Шаг 3а: Для первон ч льного доступ к Web-интерфейсу модуля
упр вления DMC-1002 введите в дресной строке Web-бр узер
IP- дрес по умолч нию: 192.168.1.1. Логин и п роль для вход в
систему: root / root. В д льнейшем рекомендуется изменить
IP- дрес упр вления в целях безоп сности.
Шаг 3б. Для упр вления устройством через CLI подключите
к бель RJ45 to DB9 к порту Console и к р зъему DB9 н ПК. Т кже
возможно уд ленное упр вление через CLI с помощью Telnet.
З более подробной информ цией по н стройке и упр влению
обр титесь к руководству пользов теля.
12

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Функцион л и упр вление
Интерфейс • 1 порт 10/100/1000BASE-T • 1 консольный порт RJ45
Ш сси • Номер устройст (Part Number)
• Опис ние
• Состояние пит ния
• Ревизия устройств
• Перез грузк ш сси
Модули
меди конвертеров
• Состояние соединения
• З ним емый слот
• Ревизия устройств
• Тип меди конвертер
• Номер устройств (Part Number)
Уведомления (Alarms) • Холодный ст рт
• Соединение уст новлено
• Сбой утентифик ции
• Уст новк модуля пит ния
• Уст новк модуля
• Неизвестный модуль
• Горячий ст рт
• Соединение прерв но
• Включение/выключение модуля
пит ния
• Извлечение модуля пит ния
• Извлечение модуля
• Сбой в р боте модуля
Упр вление • Link Loss Carry Forward (LLCF)
• Имя модуля
• Перез грузк модуля
• З грузк ПО с помощью
TFTP / HTTP
• Шлюз по умолч нию
• Link Loss Return (LLR)
• IP- дрес / М ск подсети
• Резервиров ние
• Упр вление по протоколу Telnet
Поддержив емые
протоколы
• IP
• SNMP
• TFTP
• ICMP
• UDP
• TCP
• ARP
• HTTP
Физические п р метры
Световые индик торы • Power 1, 2
• Power Fail 1, 2
• Fan Fail 1, 2
• MGM
• Link/Activity
• Console
Темпер тур • Р боч я: от 0 до 40 °C • Хр нения: от -20 до 70 °C
Вл жность • При эксплу т ции: от 10% до
90%, без конденс т
• При хр нении: от 5% до 90%
Вес • 0,12 кг
Р змеры
(Д x Ш x В)
• 88 x 130 x 25 мм
Сертифик ты • FCC Class A
• CE Class A
• VCCI Class A
13

14
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
ОФИСЫ
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,
кроме официальных праздничных дней. Звонок бесплатный по всей России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dlink.ru
e-mail: [email protected]
Уполномоченный представитель, импортер:
ООО “Д-Линк Трейд”
390043, г. Рязань, пр. Шабулина, д.16
Россия
Москва, Графский переулок, 14
Тел. : [phone]
E-mail: [email protected]
Україна
Київ, вул. Межигірська, 87-А
Тел.: [phone]
E-mail: [email protected]
Moldova
Chisinau; str.C.Negruzzi-8
Tel: [phone]
E-mail:[email protected]
Беларусь
Мінск, пр-т Незалежнасці, 169
Тэл.: [phone]
E-mail: [email protected]
Қазақстан
Алматы, Құрманғазы к-cі,143 үй
Тел.: [phone]
E-mail: [email protected]
Հայաստան
Երևան, Դավթաշեն 3-րդ
թաղամաս, 23/5
Հեռ.՝ [phone]
Էլ. փոստ՝ [email protected]
Latvija
Rīga, Lielirbes iela 27
Tel.: [phone]
E-mail: [email protected]
Lietuva
Vilnius, Žirmūnų 139-303
Tel.: [phone]
E-mail: [email protected]
Eesti
E-mail: [email protected]
Türkiye
Uphill Towers Residence A/99
Ataşehir /ISTANBUL
Tel: [phone]
Email: [email protected]
לארשי
20 םימישגמה 'חר
ןולטמ תירק
הווקת חתפ
072-2575555
[email protected]
Тел.: [phone]
Изготовитель:
Д-Линк Корпорейшн, 11494, Тайвань, Тайбэй, Нэйху Дистрикт, Синху 3-Роуд, N 289
o
-
