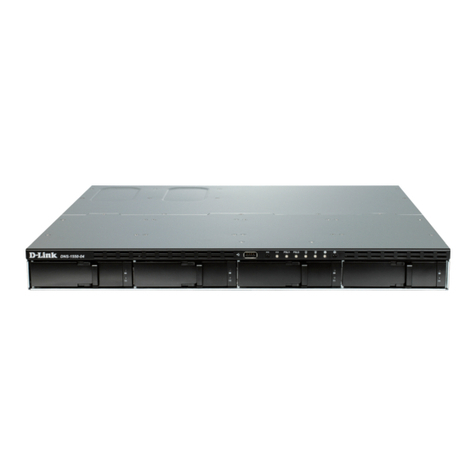

D-Link ShareCenter Pro DNS-1550-04 User manual

This document will guide you through the basic installation
process for your new D-Link DNS-1550-04.
DNS-1550-04
Quick Installation Guide
4-Bay SMB Rack-mount Unied Network Storage Enclosure
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione
Documentation also available on
CD and via the D-Link Website

D-Link DNS-1550-04 Quick Installation Guide
2
ENGLISH
This installation guide provides basic instructions for installing the DNS-1550-04 on your
network. For additional information about how to use the DNS-1550-04, please see the
User’s Manual which is available on the CD included in this package or from the D-Link
support website.
Installation Steps
1. Verify the package contents against the list below
2. Hardware Overview
3. Hardware Installation
4. Conguration with Wizard
1. Package Contents
D-Link DNS-1550-04
CD-ROM with Manual and Software
Quick Installation Guide
Power Cord
Ethernet Cable
Screws for Disk Drive installation
Rack Kit and Screws
If any of the above items are missing, please contact your reseller.
DNS-1550-04 Quick Installation Guide

D-Link DNS-1550-04 Quick Installation Guide 3
ENGLISH
2. Hardware Overview
Front Panel
Item Function Description
Ethernet Status LED LED – Orange: Network active in 100 MB/s
Green: Network active in 1000 MB/s
Disk Status LED • Drive is healthy: green
• Disk error: red
• Disk rebuilding: orange
• Physical drive locate: ashing green
Disk Activity LED Disk access status
System Status LED • Power on: ashing green -> orange -> red
• System ready: green
• Disk array degrade: orange
• Disk array ofine/ Enclosure error: red
One-Touch Backup Button Enable one-touch backup. Flashing green while
backup is processing
Power Button Power on/off the NAS
One-Touch
Backup Button
PSU
Status LED
System
Status LED
Power
Button
USB
Connection
Disk
Activity LED
Ethernet
Status LED
One Touch
Backup LED
Disk
Status LED

D-Link DNS-1550-04 Quick Installation Guide
4
ENGLISH

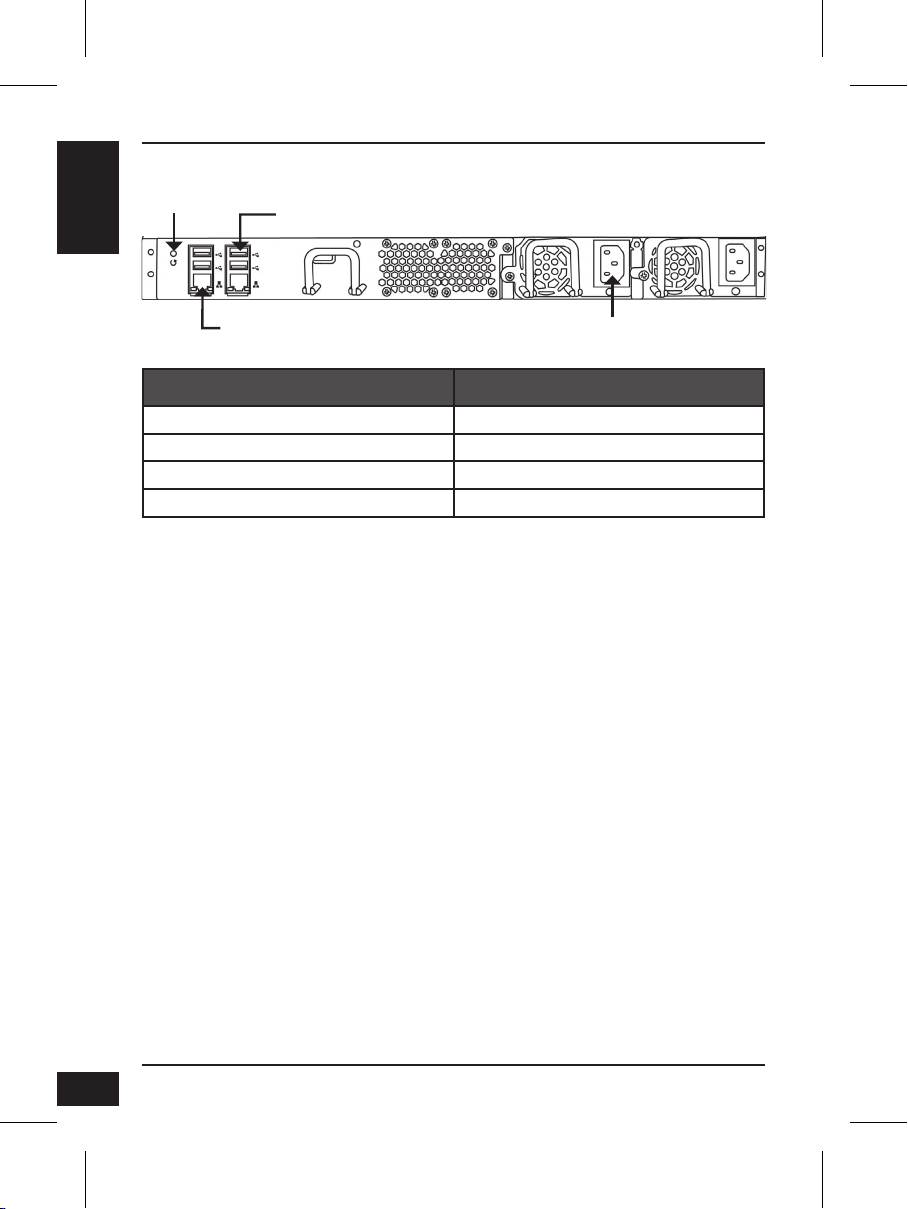

Rear Panel
Reset Button
RJ45 Network Connection
USB 4 ports
Power Connection
Item Description
USB Connection For USB printer and ash drive backup
RJ45 Network Connection For Ethernet cable connection
Reset Button Reset system conguration
Power Connection Redundant power supply

D-Link DNS-1550-04 Quick Installation Guide 5
ENGLISH
3. Hardware Installation
Open the shipping carton for the DNS-1550-04 and carefully remove and unwrap its
contents.
To install DNS-1550-04 on your local network, refer to the steps below:
To install disk drives:

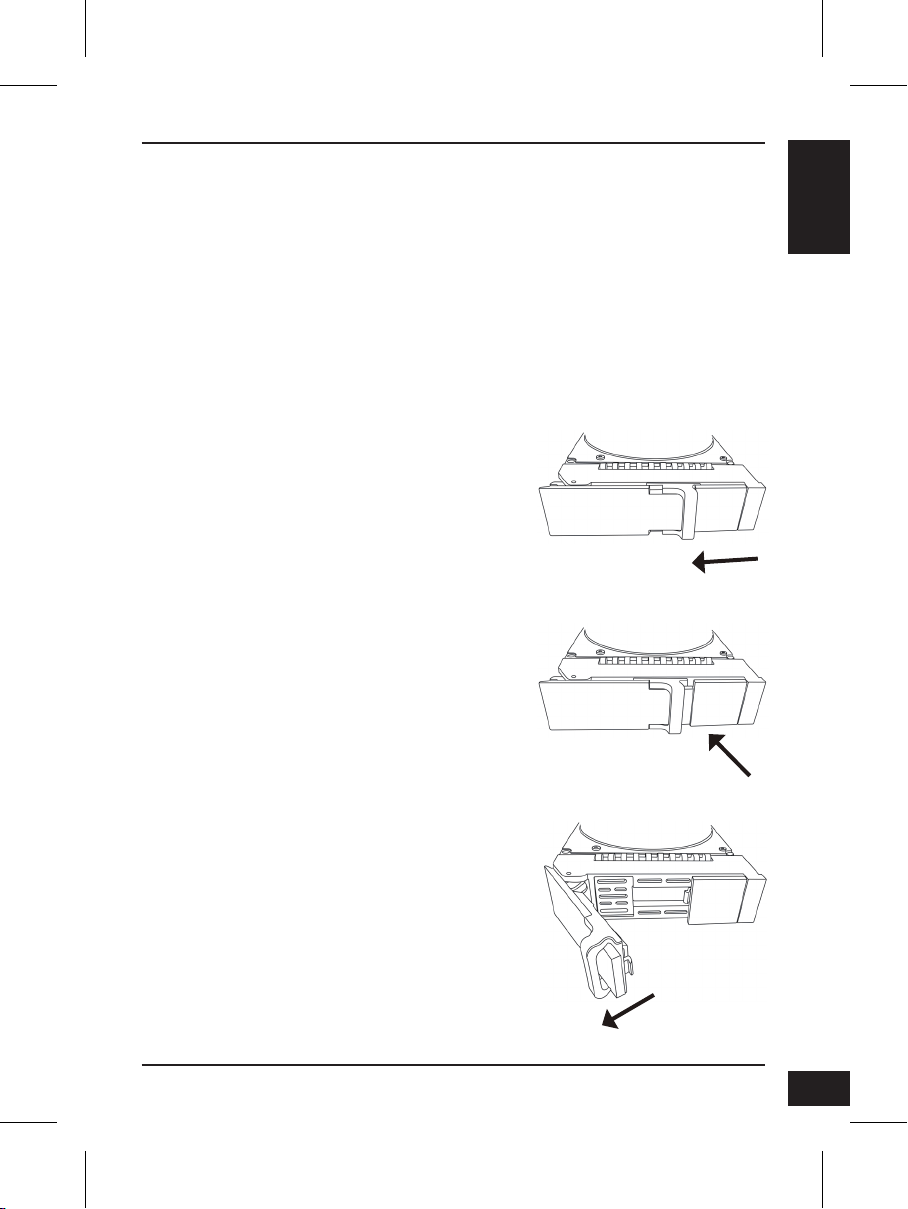

1. Remove the disk tray from the device by the following steps:
3.1 Installing Disk Drives
b. Press the button next to the latch.
c. Pull the latch to open the disk tray door and
then remove the disk tray from the enclosure.
a. Slide the latch towards the left.

D-Link DNS-1550-04 Quick Installation Guide
6
ENGLISH

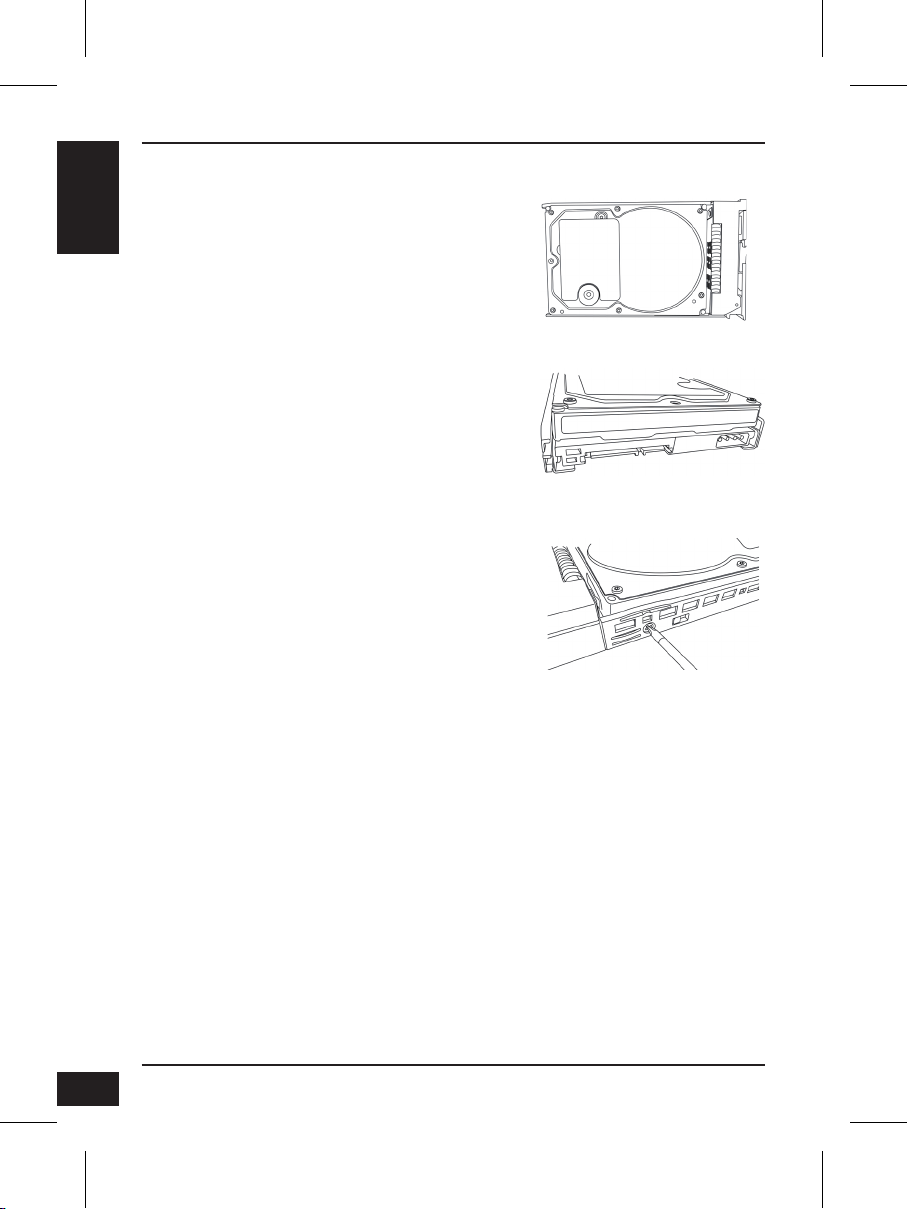

3. Insert the screws through the holes in the drive
carrier and into the sides of the disk drive.
• Install only the counter-sunk screws supplied
with the DNS-1550-04.
• Install four screws per drive.
• Snug each screw. Be careful not to over-tighten.
4. Reinstall the drive tray into the DNS-1550-04
enclosure.
Tip: Repeat steps 1 through 4 until all of your disk
drives are installed.
3.2 Connecting the Ethernet Cable
To connect the DNS-1550-04 to your network:
1. Attach one end of the network cable to the RJ45 network connection. (Please refer to
Figure of DNS-1550-04 Rear View).
2. Attach the other end of the network cable to your Ethernet hub or switch.
2. Carefully lay the disk drive into the drive tray, so
that the screw holes on the sides of the carrier
align with the screw holes in the drive.

D-Link DNS-1550-04 Quick Installation Guide 7
ENGLISH
To shut down the DNS-1550-04, press and hold the power button until the System status
LED indicator turns red then goes dark.
To restart the DNS-1550-04, press the power button again.

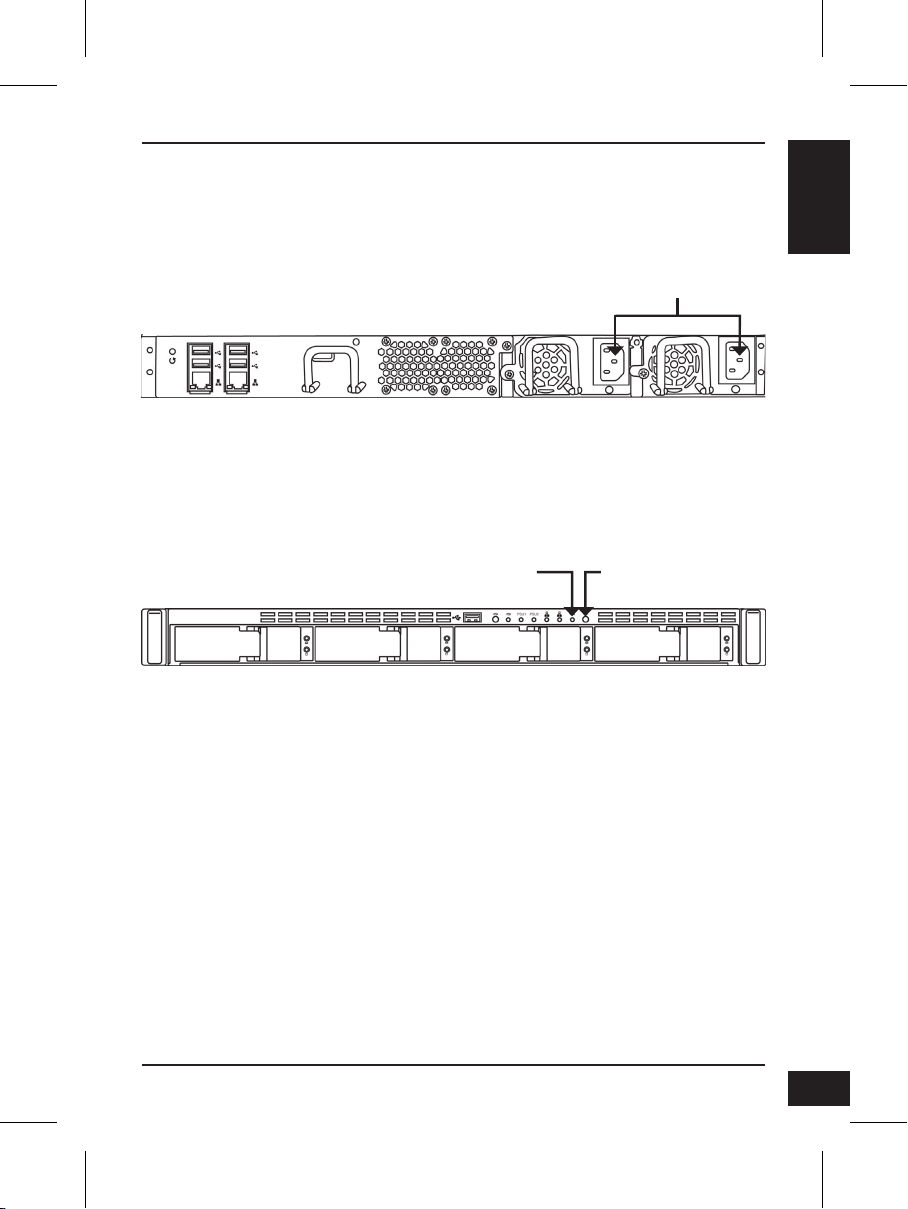

3.3 Connecting the Power
To power on the DNS-1550-04:
1. Attach the power cord on the back of the DNS-1550-04 enclosure and plug the other
end into the power source.
2. On the front of the DNS-1550-04, press the power button. It takes about a minute to
boot up. When fully booted:
• The System Status LED turns blue.
• The buzzer beeps one time.
Power ButtonSystem
Status LED
Power Connections

D-Link DNS-1550-04 Quick Installation Guide
8
ENGLISH

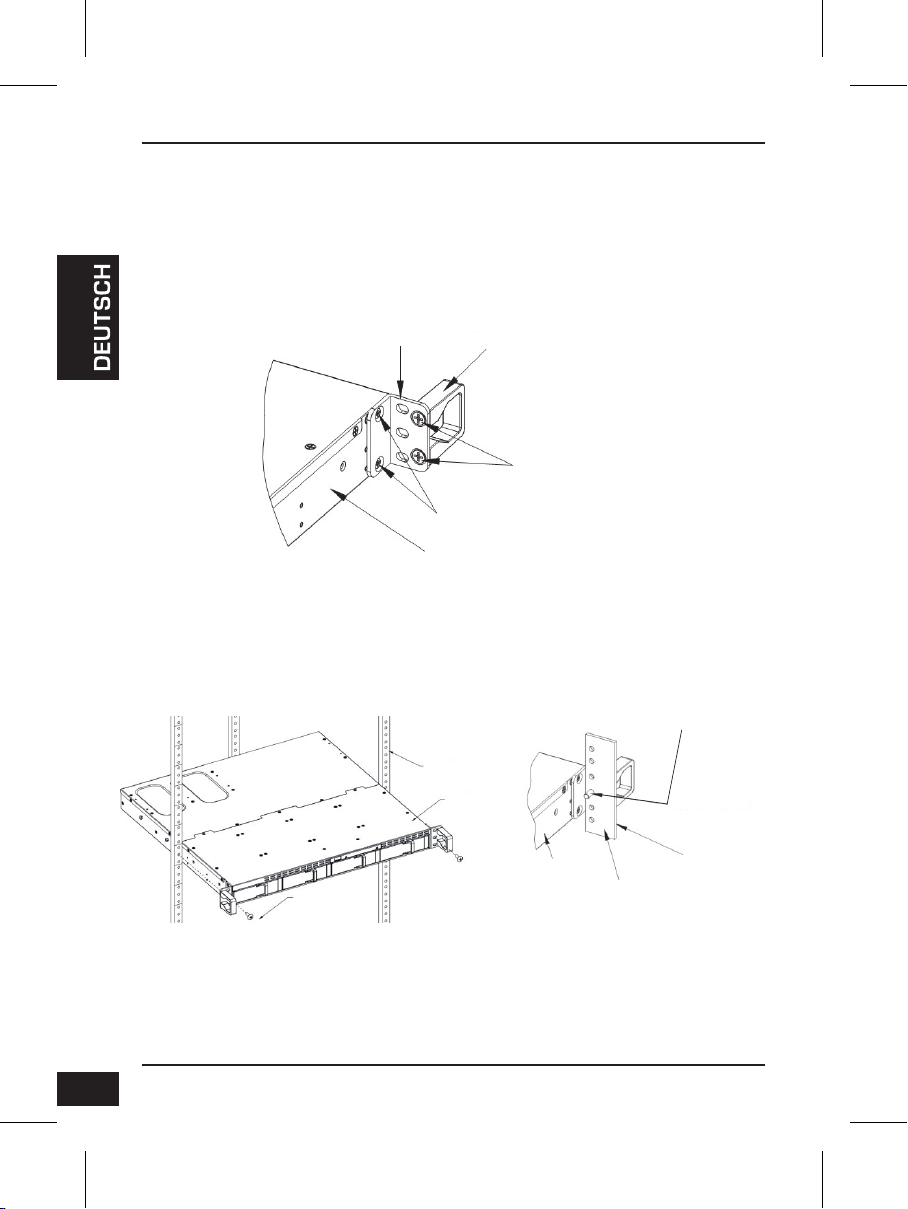

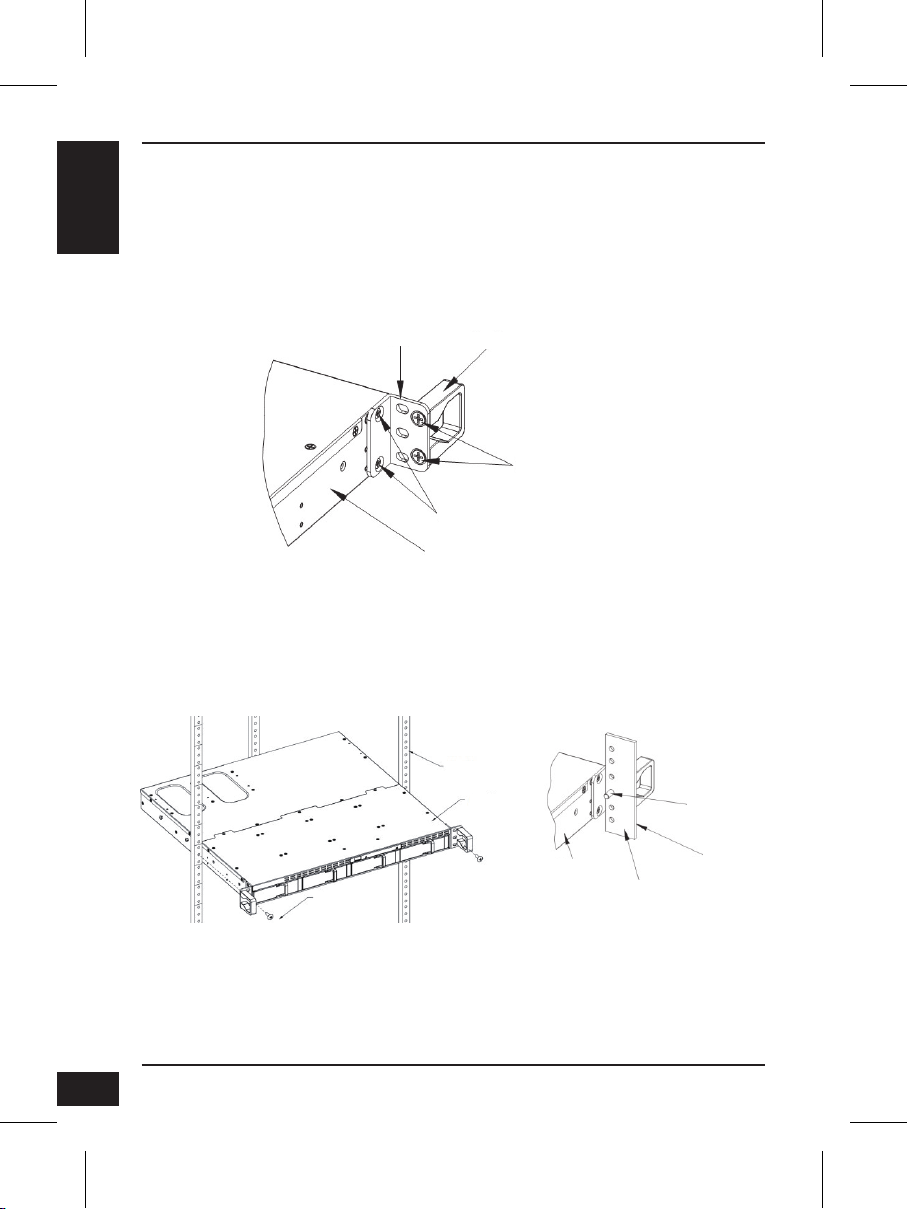

To install the DNS-1550-04 in a rack enclosure:
1. Assemble the two front mounting ears by using two M4 handle screws on the left and
right sides of the chassis as shown in the gure below. Afx the right and left ears to
the enclosure using two ear screws.

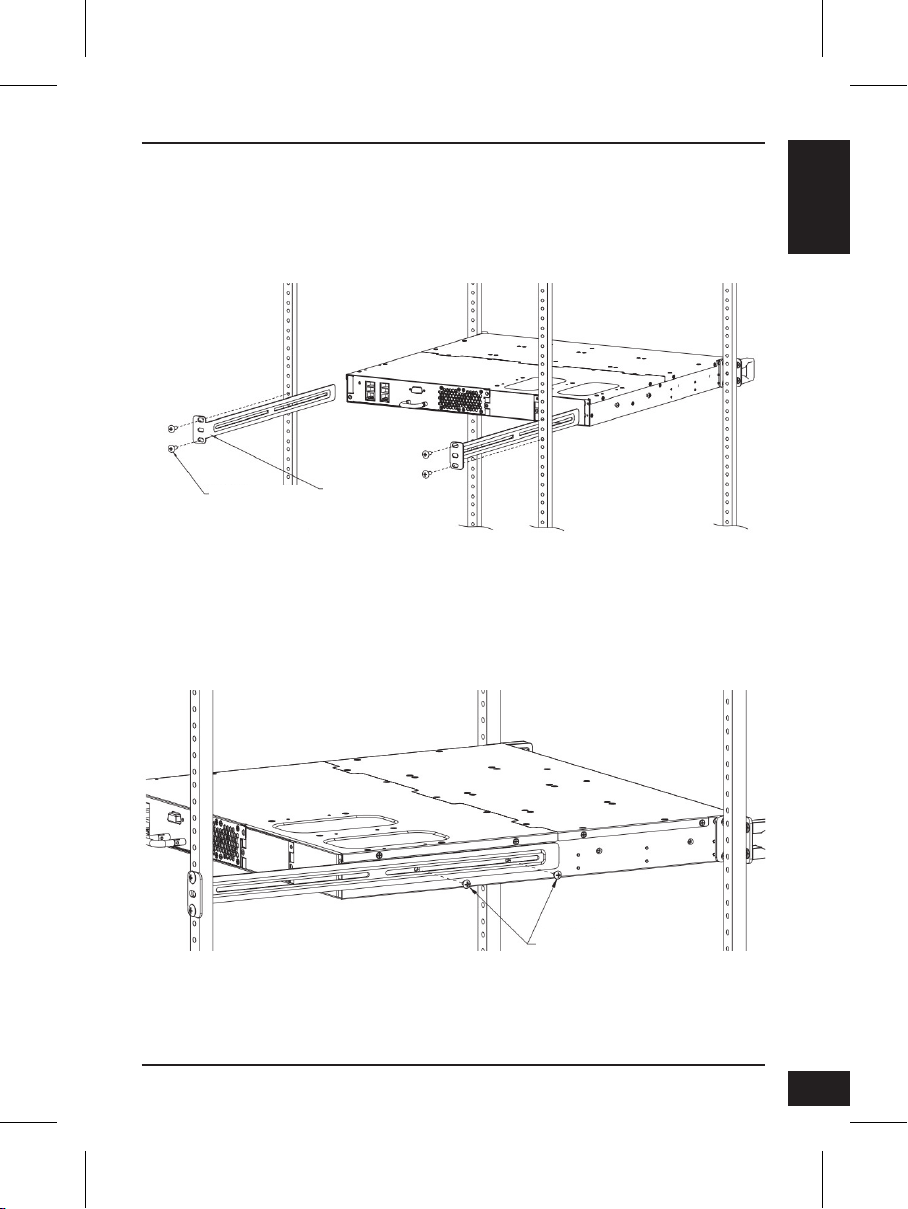

2. Position the DNS-1550-04 in the rack enclosure. Use the rack attaching screws
provided by the rack’s manufacturer to attach the two front DNS-1550-04 mounting
ears to the rack enclosure as shown in the gure below.
3.4 Installing the DNS-1550-04 in a Rack Enclosure
Rack
Enclosure
Screw
Pack attaching
screws
Rack front
post
Inside of
post
Enclosure
Ear Handle
Enclosure
Handle screw M4*10 (X2)
Ear screw #6-32*4 (X2)

D-Link DNS-1550-04 Quick Installation Guide 9
ENGLISH
3. Attach the rear rails provided with the DNS-1550-04 to the rack using the rack attaching
screws provided by the rack’s manufacturer. Fasten the left and right rails to the left and
right rack support beams respectively as shown in the gure below.

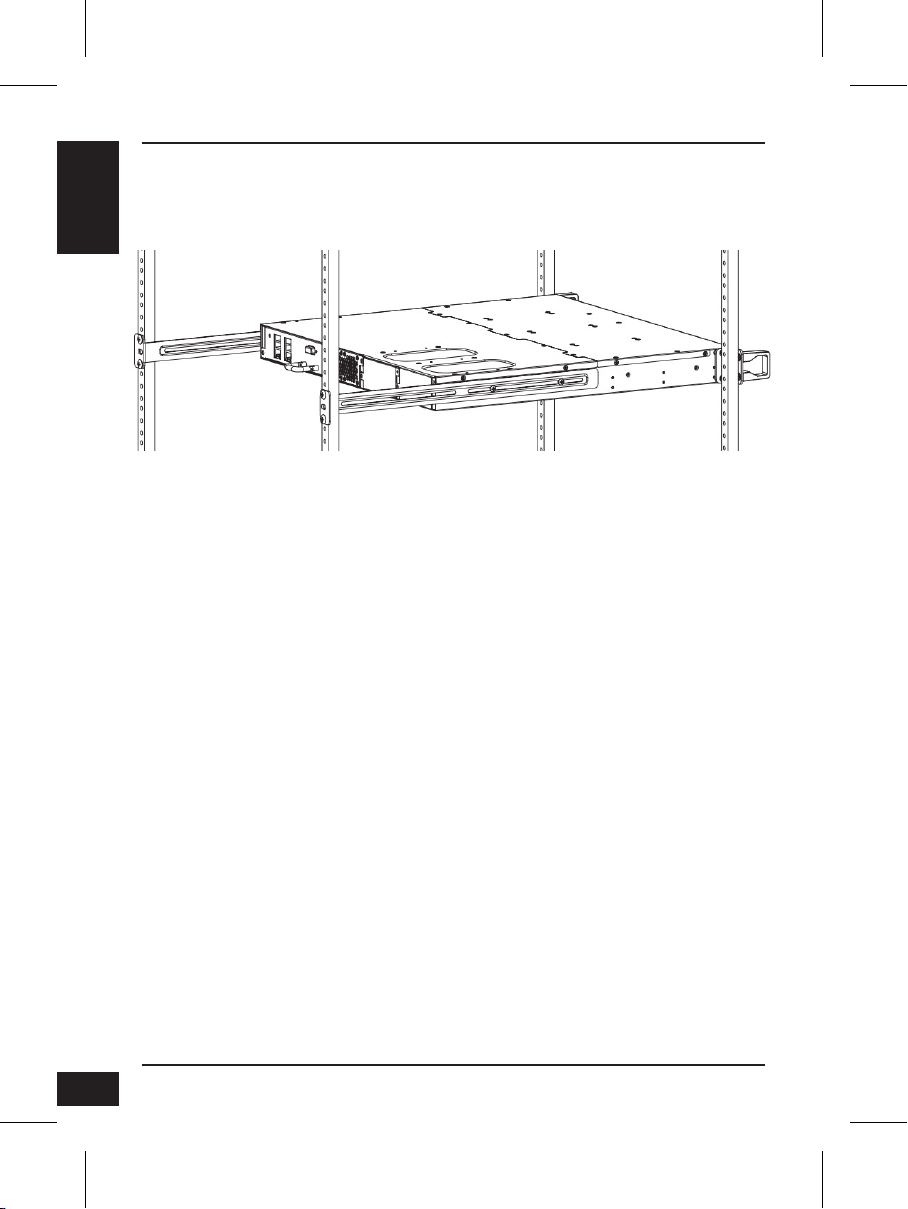

4. Align the long adjustment slots of the left rear rail to the screw holes found on the left of
the DNS-1550-04 chassis as shown in the diagram below. Afx the rail to the chassis
with the provided M5 screws.
5. Repeat Step 4 and afx the right side rail to the enclosure.
Rack screw Rear
Bracket
Rear Bracket screw

D-Link DNS-1550-04 Quick Installation Guide
10
ENGLISH
6. The installation is now complete.

D-Link DNS-1550-04 Quick Installation Guide 11
ENGLISH
4. Conguration with Wizard
The system’s Setup Wizard lets you congure your disk array(s) quickly and easily. The
Wizard will guide you through the required settings step-by-step. You can choose to
congure it automatically by using One-Click Setup, or manually by using Advanced
Setup.

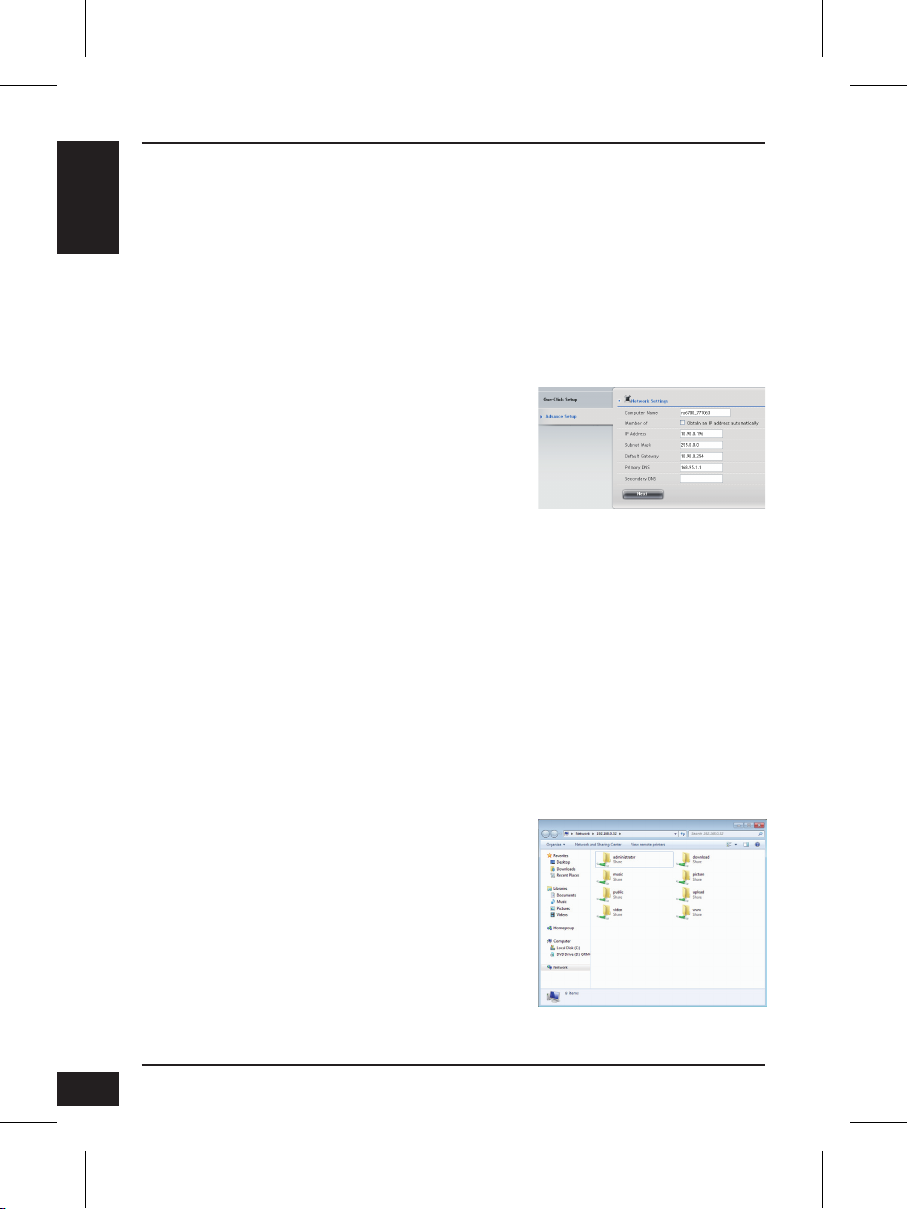

Quick Setup by Setup Wizard on your Web Browser
Connecting to Web-based Conguration Manager

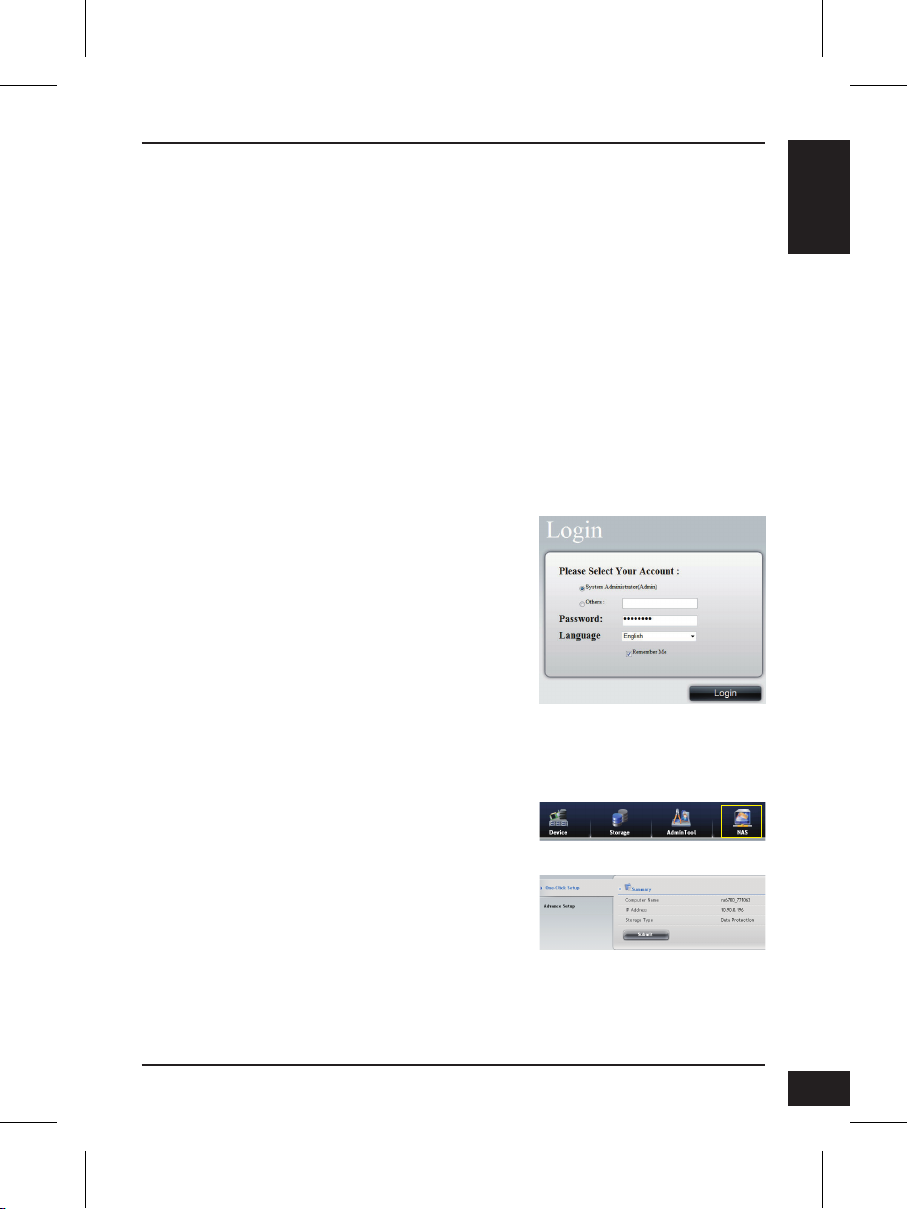

Following steps below to log in Web-based conguration manager :
1. Start your browser (IE7 or above, FireFox 3 or
above, Google Chrome).
2. On the URL address bar, type in the default IP
address http://192.168.0.32
The login screen will appear:
3. Select “Admin” and type default password
“password”.
4. Choose preferred language by clicking the
Language menu.
• The Summary window displays the general information of the system, including
ComputerName,IPAddressandStorageType.
• ClicktheOne-ClickSetupbutton.TheAutomatic
Congurationboxthendisplays:
• ClickNAStab>Wizard.
How to use the One-Click Setup Wizard?

D-Link DNS-1550-04 Quick Installation Guide
12
ENGLISH
1. Open Explorer and type \\IP address (\\192.168.0.32
by default)
2. A login screen will appear, type username and
password. (default username: administrator;
password: password)
3. Available share folders are shown on right
windows, double-click icons to start access les.
1.ClickNAStab>Wizard.
2. Click the Advanced Setup button. The Advanced
Conguration box displays:
3. Complete the required settings in the Network
Settings window, click the Next button.
4. Select Storage Type: Data Protection (RAID5) or
Maximum Capacity (RAID0), and then click the
Next button.
5. The Summary window displays the general
information of the system, including Computer
Name, IP Address and Storage Type.
Using Advanced Setup Wizard
Connecting Share Folders from Windows
Toaccepttheproposedconguration,clicktheSubmitbutton.YourDNS-1550-04setup
isnowcomplete.
• Toaccepttheproposedconguration,clicktheSubmitbutton.YourDNS-1550-04
setupiscomplete.

IfyouliketomodifyIPaddressandstoragetype,clicktheAdvanced Setupbuttonto
proceedadditionalcongurationsetup.

D-Link DNS-1550-04 Quick Installation Guide 13
ENGLISH
Technical Support
United Kingdom (Mon-Fri) website: http://www.dlink.co.uk FTP: ftp://ftp.dlink.co.uk
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri)
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times

D-Link DNS-1550-04 Quick Installation Guide
14
DNS-1550-04 Installationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation
des DNS-1550-04 in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung des
DNS-1550-04 nden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket
beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
Installationsschritte
1. Prüfen Sie den Packungsinhalt, ob er mit den auf der Liste unten aufgeführten
Artikeln übereinstimmt.
2. Hardware-Überblick
3. Hardware-Installation
4. Konguration mithilfe des Assistenten
1. Packungsinhalt
D-Link DNS-1550-04
CD-ROM mit Handbuch und Software
Installationsanleitung
Netzkabel
Ethernetkabel
Schrauben für die Festplattenlaufwerkinstallation
Rack-Kit und Schrauben
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren
Fachhändler.

D-Link DNS-1550-04 Quick Installation Guide 15

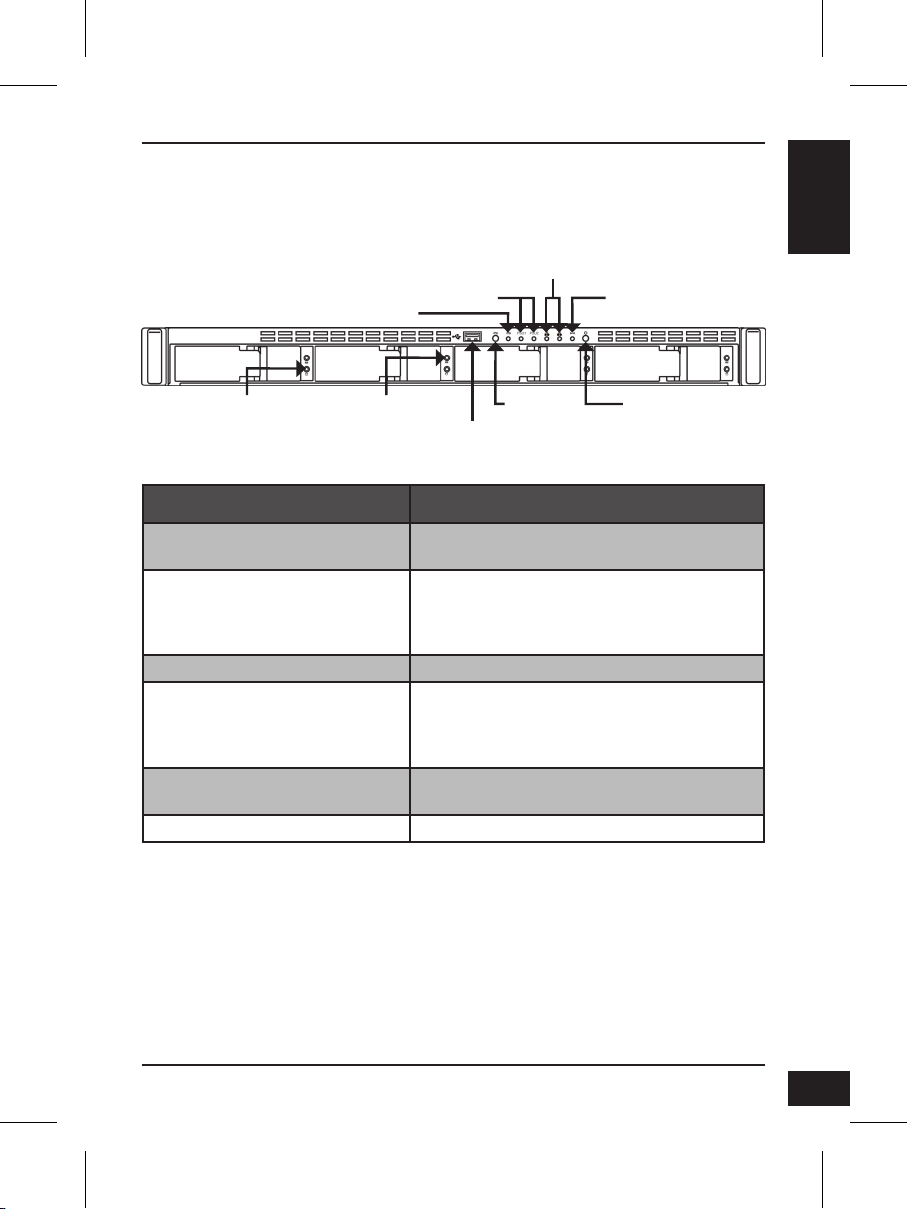

2. Hardware-Überblick

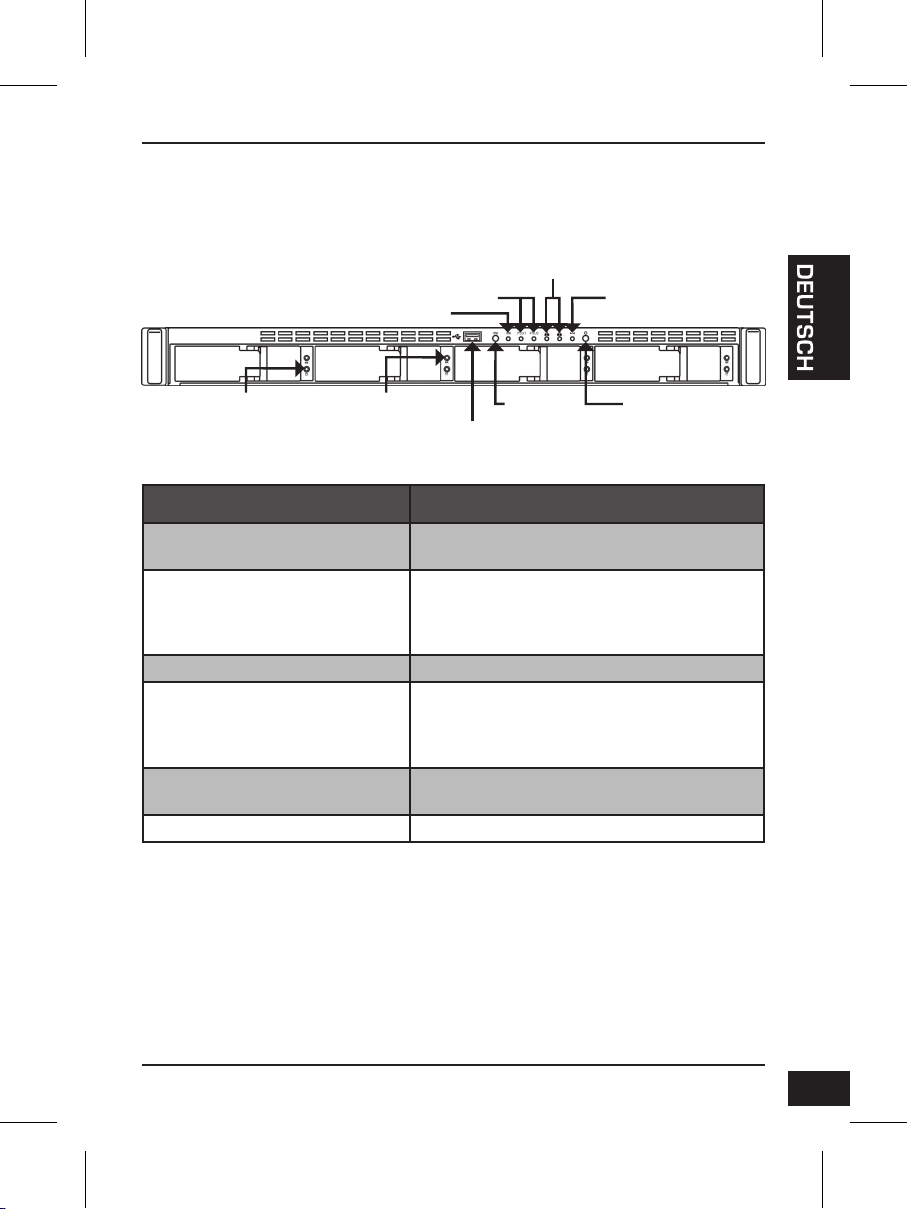

Vorderseite
Element Funktionsbeschreibung
Ethernet-Status-LED LED – Orange: Netzwerk mit 100 MB/s aktiv
Grün: Netzwerk mit 1000 MB/s aktiv
Festplattenstatus-LED • Laufwerk ohne Probleme: Grün
• Festplattenfehler: Rot
• Festplatten-Wiederherstellung: Orange
• Physische Laufwerkssuche: Blinkt Grün
Festplattenaktivitäts-LED Festplatten-Zugriffstatus
Systemstatus-LED • Strom ein: Blinkt Grün -> orange -> rot
• System betriebsbereit: Grün
• Festplatten-Array Leistungsabfall: Orange
• Festplatten-Array ofine/ Gehäusefehler: Rot
One-Touch Backup
Taste
One-Touch Backup aktivieren. Blinkt Grün
während Backup-Vorgang
Ein-/Aus-Taste NAS-Gerät ein-/ausschalten
One-Touch
Backup-Taste
Status
LED
System
Status-LED
Ein/Aus-
Taste
Festplatten-
Status-LED USB-
Anschluss
Act LED
One-Touch
Backup LED
Festplatten-
aktivitäts-LED

D-Link DNS-1550-04 Quick Installation Guide
16

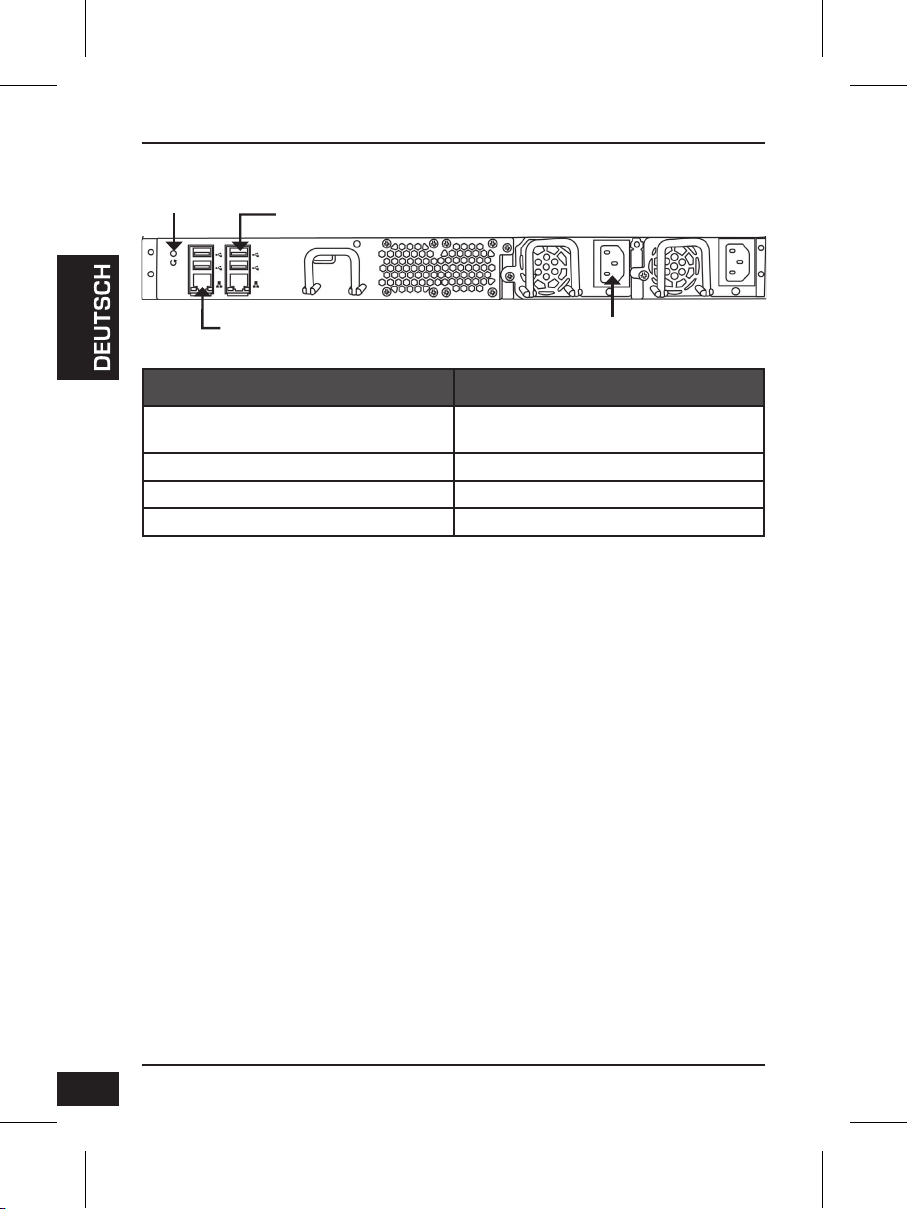

Rückseite
Element Beschreibung
USB-Anschluss Für USB-Drucker und Flash-Laufwerk-
Backup
RJ45 Netzwerkanschluss Für Ethernet-Kabelanschluss
Rücksetztaste (Reset) Systemkonguration zurücksetzen
Stromanschluss Redundante Stromversorgung
Rücksetztaste (Reset)
RJ45 Netzwerkanschluss
USB 4 Ports
Stromanschluss

D-Link DNS-1550-04 Quick Installation Guide 17
3. Hardware-Installation
Öffnen Sie den Versandkarton, in dem sich Ihr DNS-1550-04 bendet. Nehmen Sie das
Gerät vorsichtig heraus und entpacken Sie es.
Führen Sie zum Installieren des DNS-1550-04 in Ihrem lokalen Netzwerk die folgenden
Schritte aus:
So installieren Sie Festplattenlaufwerke:

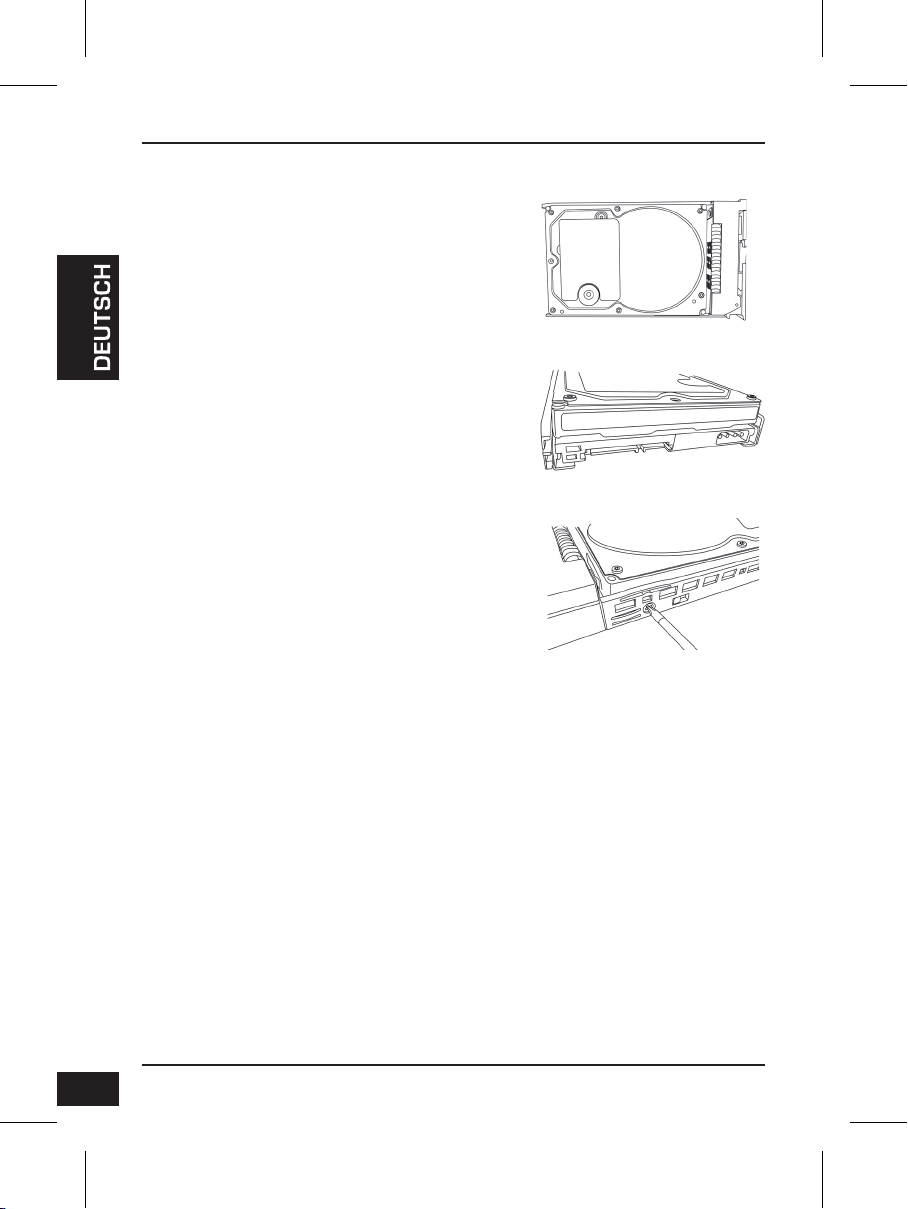

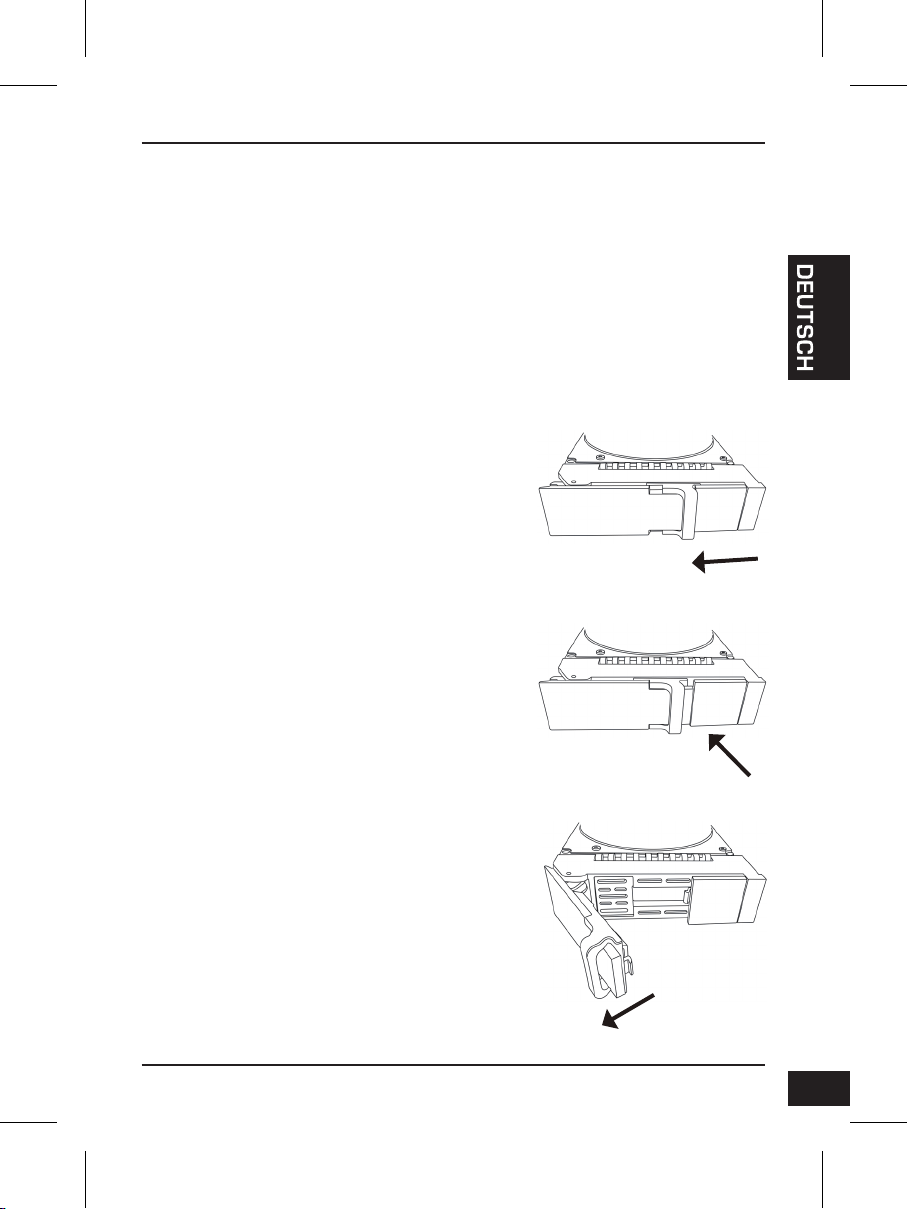

1. Entnehmen Sie das Festplattenfach wie folgt aus dem Gerät:
3.1 Installation der Festplattenlaufwerke
b. Drücken Sie die Taste neben der
Schiebeverriegelung.
c. Öffnen Sie die Verriegelungstür und nehmen
Sie das Fach aus dem Gehäuse.
a. Schieben Sie die Verriegelung nach links.

D-Link DNS-1550-04 Quick Installation Guide
18
3. Setzen Sie die Schrauben durch die Löcher
des Laufwerkträgers und in die Seiten des
Festplattenlaufwerk ein.
• Verwenden Sie ausschließlich die im
Lieferumfang des DNS-1550-04 enthaltenen
Senkkopfschrauben.
• Verwenden Sie vier Schrauben pro Laufwerk.
• Ziehen Sie jede Schraube gut an, aber achten
Sie darauf, dass Sie sie nicht überdrehen.
4. Setzen Sie das Laufwerkfach wieder in das
DNS-1550-04 Gehäuse ein.
Tipp: Wiederholen Sie die Schritte 1 bis 4, bis alle
Festplattenlaufwerke installiert sind.
3.2 Das Ethernetkabel anschließen
So verbinden Sie das DNS-1550-04 mit Ihrem Netzwerk:
1. Schließen Sie das eine Ende des Netzwerkkabels an den RJ45 Netzwerkanschluss
an. (Siehe Abbildung der Rückansicht des DNS-1550-04).
2. Schließen Sie das andere Ende des Netzwerkkabels an Ihr Ethernet-Hub oder Switch
an.
2. Legen Sie das Festplattenlaufwerk mit der
nötigen Sorgfalt in das Festplatteneinschubfach,
so dass die Schraubenlöcher an den Seiten
des Laufwerkträgers an denen im Laufwerk
ausgerichtet sind.

D-Link DNS-1550-04 Quick Installation Guide 19
Um das DNS-1550-04 herunterzufahren, drücken Sie auf die Ein-/Aus-Taste und halten
Sie sie so lange gedrückt, bis die Systemstatus-LED rot aueuchtet und dann erlischt.
Um einen Neustart des DNS-1550-04 durchzuführen, drücken Sie wieder auf die Ein-/
Aus-Taste.

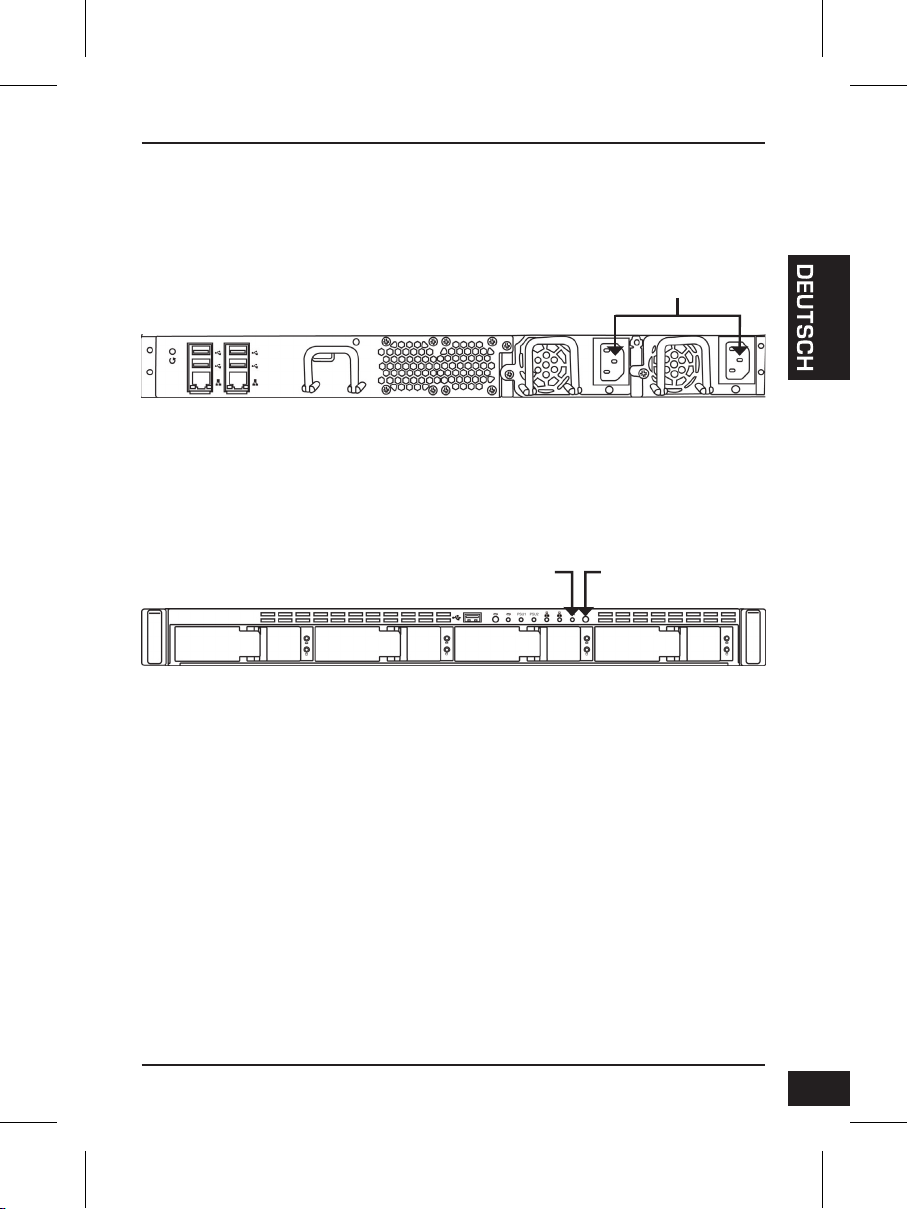

3.3 Stromanschluss
So schließen Sie das DNS-1550-04 an das Stromnetz an:
1. Bringen Sie das Netzkabel auf der Rückseite des DNS-1550-04 Gehäuses an und
schließen Sie das andere Ende an eine Stromquelle an.
2. Drücken Sie auf die Ein-/Aus-Taste auf der Vorderseite des DNS-1550-04. Der
Hochfahrvorgang dauert etwa eine Minute. Nach Abschluss des Vorgangs:
• leuchtet die Systemstatus-LED blau auf.
• ertönt ein einmaliger Signalton zur Anzeige der Betriebsbereitschaft.
Ein-/Aus-TasteSystem-status-LED
Stromanschlüsse

D-Link DNS-1550-04 Quick Installation Guide
20
So bauen Sie den DNS-1550-04 in ein Rack-Gehäuse ein:
1. Befestigen Sie die zwei vorderen Montagebügel mithilfe von zwei M4-Griffschrauben
an der linken und rechten Seite der Chassis, wie unten abgebildet. Befestigen Sie den
rechten und linken Bügel mithilfe von zwei Bügelschrauben am Gehäuse.
2. Stellen Sie den DNS-1550-04 in das Rack-Gehäuse. Verwenden Sie die vom Hersteller
des Racks mitgelieferten Rack-Befestigungsschrauben, um die zwei vorderen
DNS-1550-04-Montagebügel am Rack-Gehäuse zu befestigen, wie unten abgebildet.
3.4 Einbau des DNS-1550-04 in ein Rack-Gehäuse
Rack
Gehäuse
Schraube
Rack-Befestigungsschrauben
Vorderer
Rack-Ständer
Im Ständer
Gehäuse
Bügel Griff
Gehäuse
Griffschraube M4*10 (X2)
Bügelschraube #6-32*4 (X2)
