D-Link DCS-5030L User manual

QUICK
INSTALLATION
GUIDE
HD PAN & TILT WI-FI DAY/NIGHT CAMERA
DCS-5030L
INSTALLATIONSANLEITUNG
GUIDE D’INSTALLATION
GUÍA DE INSTALACIÓN
GUIDA DI INSTALLAZIONE
INSTALLATIEHANDLEIDING
INSTRUKCJA INSTALACJI
INSTALAČNÍ PŘÍRUČKA
TELEPÍTÉSI SEGÉDLET
INSTALLASJONSVEILEDNING
INSTALLATIONSVEJLEDNING
ASENNUSOPAS
INSTALLATIONSGUIDE
GUIA DE INSTALAÇÃO
ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
VODIČ ZA BRZU INSTALACIJU
KRATKA NAVODILA ZA UPORABO
GHID DE INSTALARE RAPIDĂ

DCS-5030L 1
ENGLISH

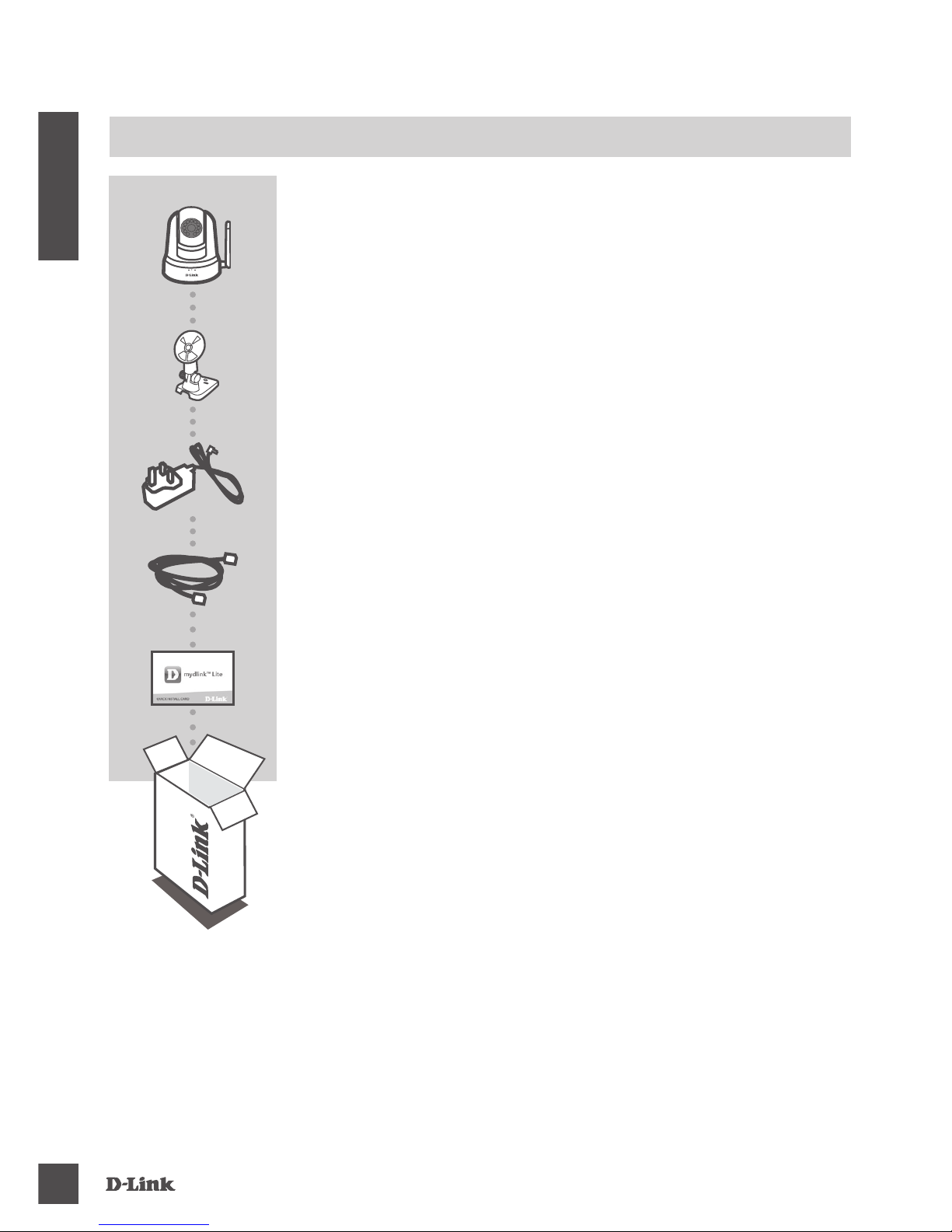

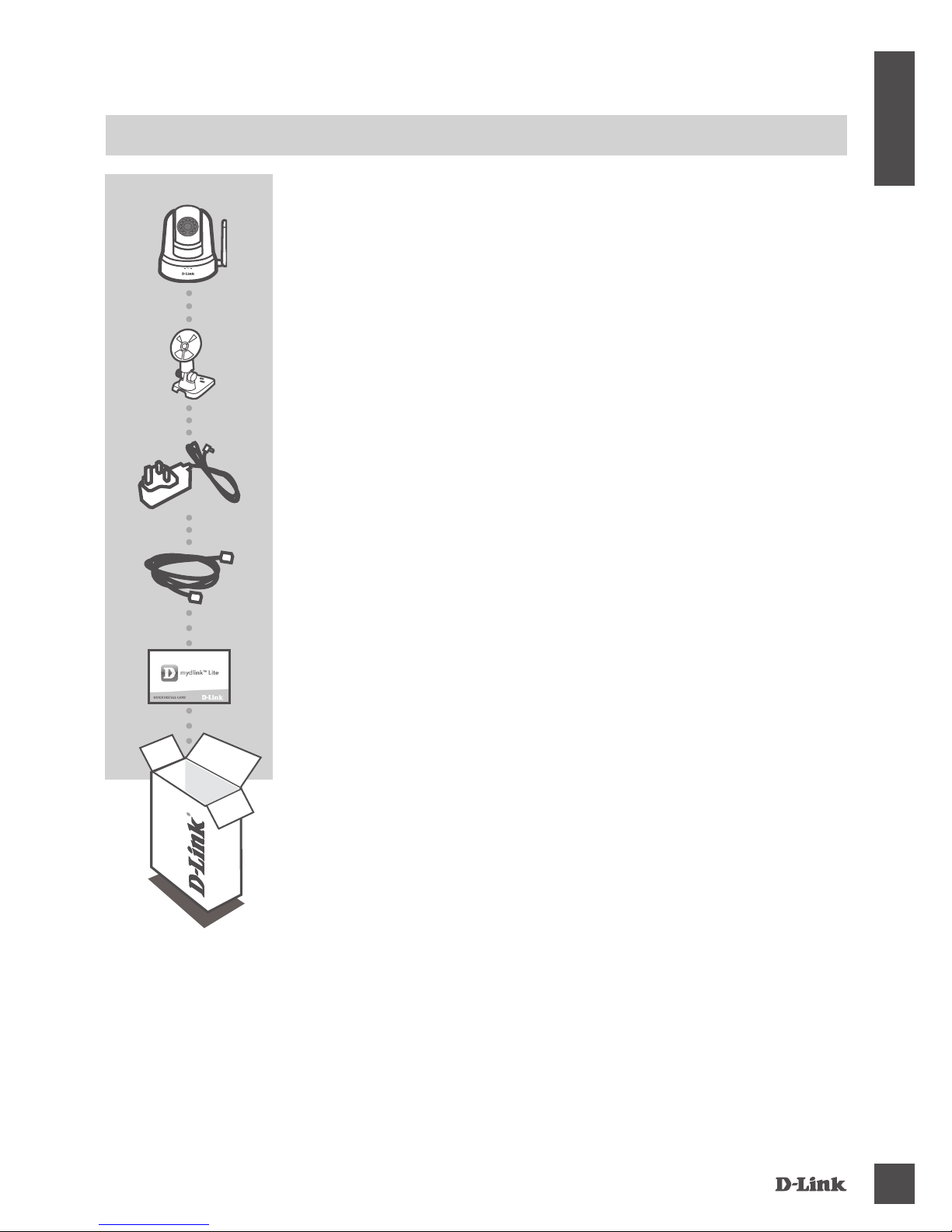

CONTENTS OF PACKAGING
HD PAN & TILT WI-FI DAY/NIGHT CAMERA
DCS-5030L
POWER ADAPTER
MOUNTING KIT
ETHERNET CABLE (CAT5 UTP)
CONNECTS THE CAMERA TO YOUR ROUTER DURING SETUP
If any of these items are missing from your packaging, contact your
reseller.
QUICK INSTALL CARD

DCS-5030L
2
ENGLISH
SYSTEM REQUIREMENTS
• 802.11ac/n/g router (a D-Link Cloud Router is recommended)
• A broadband Internet connection
• iPhone, iPad, Android, or Windows smartphone or tablet (please refer to the mobile app's store page
to check whether your device is compatible)
Please follow the instructions below to set up your mydlink camera.
Congratulations, your DCS-5030L is now ready to use! Be sure to check the mydlink.com website
periodically for the latest rmware updates to keep your product secure and up to date with the latest
features.
Note: If you experience issues registering this camera with your mydlink account, or if you purchased
an open box or resold unit, perform a hard reset by pressing and holding the reset button on the
device for 10 seconds while the device is powered on. If you are returning the device to the place
of purchase, please perform the hard reset procedure to clear the device of any personal
data.
Step 1: On your mobile device, download mydlink Lite by searching for mydlink Lite in the iTunes
App Store, Google Play, or the Windows Store.
Step 2: Launch the mydlink Lite app and create a new account or sign in to your existing account.
Follow the onscreen instructions to set up your camera.
When you are asked to scan a QR code, use the code on the Quick Install Card in your
package, or on the label attached to your device.
PRODUCT SETUP
SETTING UP YOUR CAMERA WITH MYDLINK LITE

DCS-5030L 3
ENGLISH

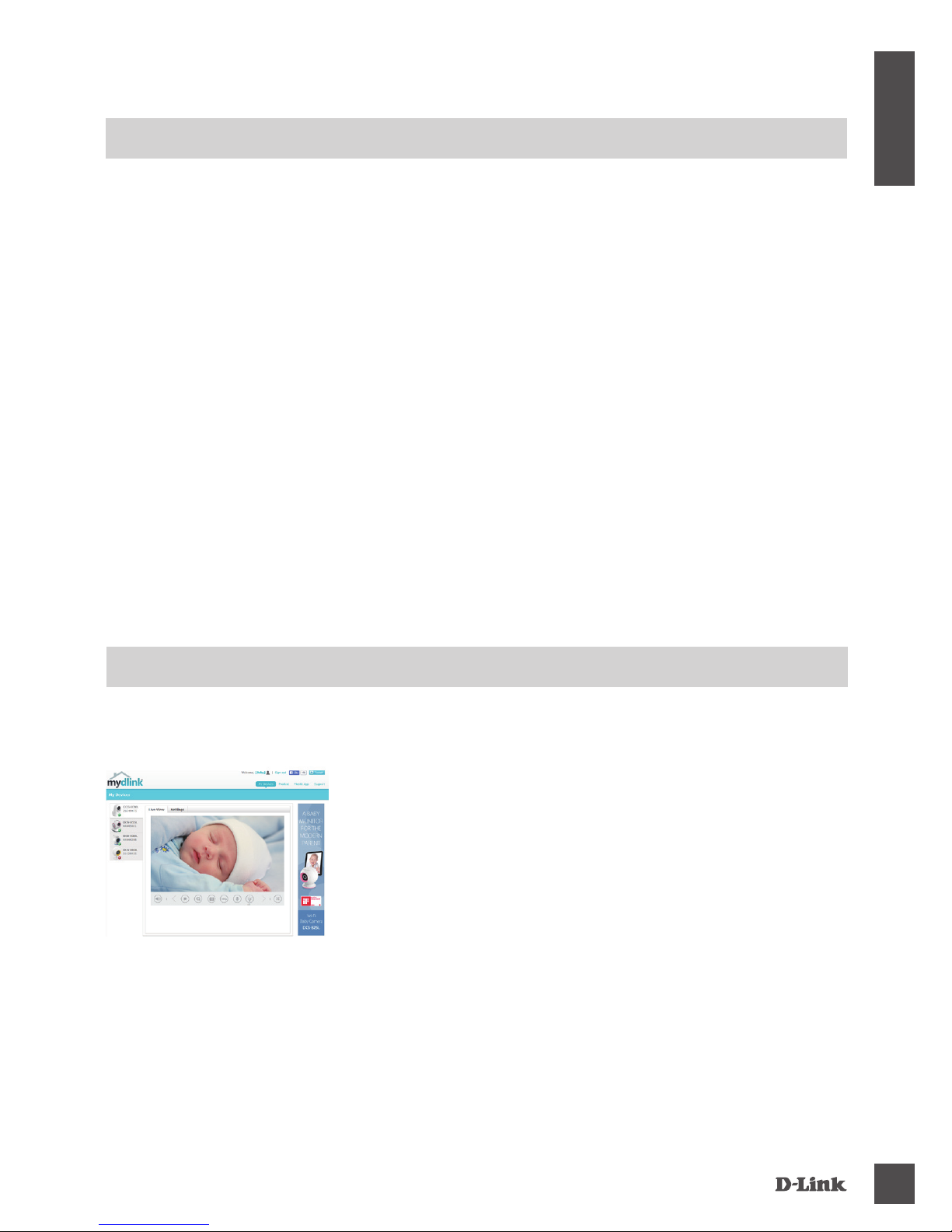

Step 1:
Open Internet Explorer and go to www.mydlink.com, then sign into
mydlink.
Step 2:
Select your camera from the device list, and your camera’s Live
View will appear.
After registering your DCS-5030L camera with a mydlink account in the mydlink Lite mobile app, you
will be able to remotely access your camera from the mydlink website.
mydlink PORTAL
WPS SETUP
Alternatively, you may create a WPS connection if your router or access point supports WPS. To
create a WPS connection:
Step 1:
Press and hold the WPS button on the back of the camera for three seconds. The blue WPS status
LED above the button will blink.
Step 2:
Press the WPS button on your wireless router or access point within 60 seconds. On some routers,
you may need to log into the web interface and then click an onscreen button to activate the WPS
feature. If you are not sure where the WPS button is on your router or access point, please refer to
your router’s user manual.
The DCS-5030L will automatically create a wireless connection to your router. While connecting, the
green LED will ash and your camera will reboot.

DCS-5030L
4
ENGLISH

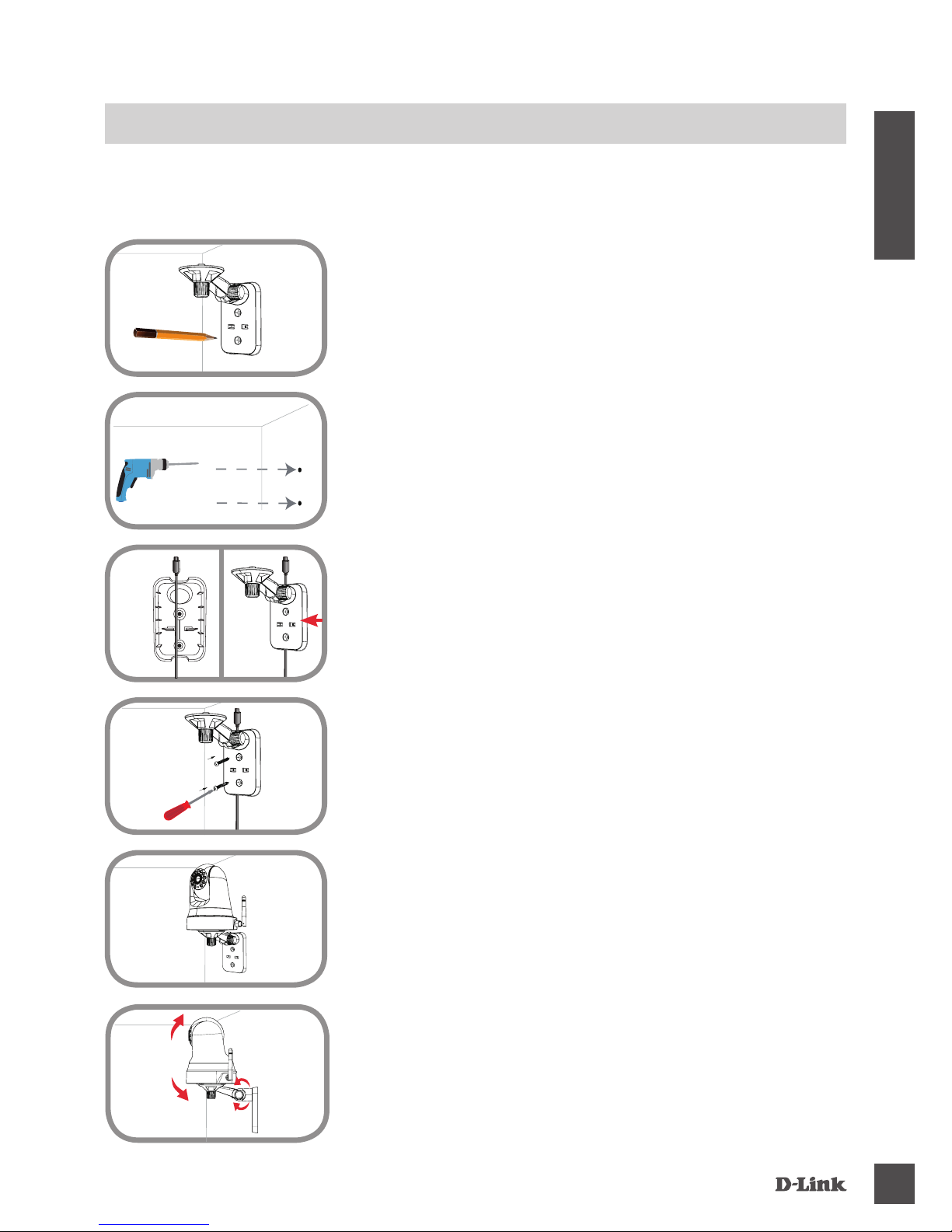

MOUNTING THE CAMERA
Please refer to the steps below to assist you with mounting the camera using the arm mount. We
suggest that you congure the camera before mounting.
Step 1:
Place the arm mount where you want to position the camera and
use a pencil to mark the holes. Ensure the arm mount is oriented
correctly with adequate space for the camera to be mounted and
necessary cables to be routed.
Step 2:
Depending on the material of the wall or ceiling, use proper tools to
drill two holes 25mm deep with a 6mm drill bit where you marked.
After drilling the holes, insert the plastic anchors to support the
screws.
Step 4:
Fasten the mounting bracket to the wall using the screws provided.
Step 5:
Using the supplied thumbscrew, fasten the camera to the mounting
bracket. Connect the power cable to the camera.
Step 3:
If desired, the cable can be concealed behind the mounting bracket.
Run the cable through the back of the mounting bracket, securing
it with the built-in guides. Be sure to leave enough cable length
protruding to allow connection to the camera.
Step 6:
Adjust the angle of the arm on the mounting bracket as required.
Tighten the thumbscrew to lock the arm in place.

DCS-5030L 5
ENGLISH
TROUBLESHOOTING
SETUP AND CONFIGURATION PROBLEMS
1. THE IMAGE IS OUT OF FOCUS.
You can turn the focus ring on the front of the camera to adjust the focus.
2. WHY IS THE CAMERA VIEW HAZY OR BRIGHT WHEN USING NIGHT VISION MODE?
The IR night vision lights on the camera may be reecting off of a nearby surface or window. Try
repositioning your camera to avoid reections or glare.
3. WHAT CAN I DO IF I FORGET MY CAMERA PASSWORD?
If you forget your camera password, you will need to perform a hard reset of your camera. This
process will change all your settings back to the factory defaults.
To reset your camera, please use an unfolded paperclip to press and hold the RESET button for
at least 10 seconds while your camera is plugged in.
TECHNICAL SUPPORT dlink.com/support

DCS-5030L
6
DEUTSCH

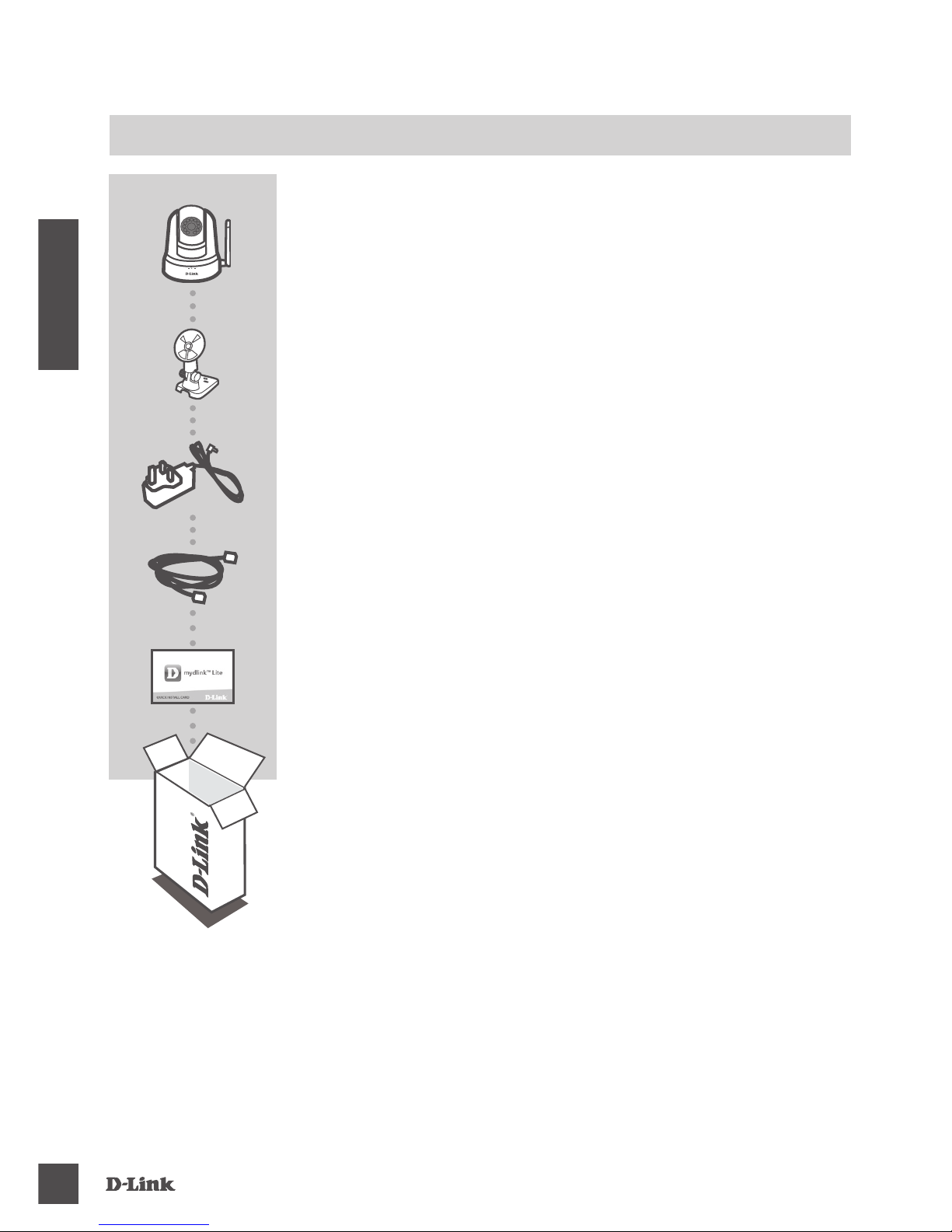

PACKUNGSINHALT
HD PAN & TILT WI-FI DAY/NIGHT CAMERA
DCS-5030L
NETZTEIL
MONTAGESET
ETHERNET-KABEL (KAT.5 UTP)
ZUM ANSCHLUSS DER KAMERA AN IHREN ROUTER WÄHREND
DES SETUP-VORGANGS
Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie sich
bitte an Ihren Fachhändler.
INSTALLATIONSKARTE

DCS-5030L 7
DEUTSCH
SYSTEMANFORDERUNGEN
• 802.11ac/n/g/a Router (es wird ein D-Link Cloud Router empfohlen)
• Eine Breitbandinternetverbindung
• iPhone, iPad, Android oder Windows Smartphone oder Tablet - Sie nden Informationen zur
Kompatibilität Ihres Geräts auf der entsprechenden App Store-Seite für das Mobilgerät.
Folgen Sie den Anweisungen unten, um Ihre mydlink Kamera einzurichten.
Ihre DCS-5030L kann nun verwendet werden. Suchen Sie in regelmäßigen Abständen auf der
Website mydlink.com nach Firmware-Aktualisierungen, um anhand neuer Firmware Ihr Produkt
sicher und, was seine Funktionen betrifft, auf dem neuesten Stand zu halten.
Hinweis: Sollten Sie Probleme haben, diese Kamera in Ihrem mydlink-Konto zu registrieren, oder
wenn Sie ein nicht direkt vom Fachhändler angebotenes oder ein weiterverkauftes Gerät erworben
haben, versuchen Sie die Einstellungen zurückzusetzen (auch Hard Reset genannt), indem Sie
eine entsprechend auseinander gezogene Büroklammer (oder einen ähnlich spitzen Gegenstand)
verwenden und damit mindestens 10 Sekunden lang auf die Rücksetztaste drücken, während
das Gerät eingeschaltet ist. Falls Sie das Gerät an die Verkaufsstelle zurückgeben, führen
Sie vorher bitte den Rücksetzvorgang durch, um alle persönlichen Daten von dem Gerät zu
löschen.
Schritt 1: Suchen Sie nach mydlink Lite im iTunes App Store, Google Play oder dem Windows
Store und laden Sie mydlink Lite auf Ihr Mobilgerät herunter.
Schritt 2: Starten Sie die mydlink Lite App und richten Sie ein neues Konto ein oder melden Sie
sich in Ihrem bestehenden Konto an. Folgen Sie dann den Anleitungen auf dem Bildschirm
zum Einrichten Ihrer Kamera.
Wenn Sie aufgefordert werden, einen QR-Code zu scannen, verwenden Sie den Code auf
der mitgelieferten Installationskarte oder den auf dem Aufkleber auf Ihrem Gerät.
EINRICHTUNG DES PRODUKTS
EINRICHTUNG IHRER KAMERA MIT MYDLINK LITE

DCS-5030L
8
DEUTSCH
Schritt 1:
Öffnen Sie den Internet Explorer und rufen Sie die Webseite www.
mydlink.com auf. Melden Sie sich dann in mydlink an.
Schritt 2:
Wählen Sie Ihre Kamera von der Geräteliste. Es erscheint die Live-
Anzeige Ihrer Kamera.
Nach Registrierung Ihrer DCS-5030L Kamera mit einem mydlink-Konto in der mydlink Lite Mobile
App, können Sie aus der Ferne (remote) über die Website mydlink auf Ihre Kamera zugreifen.

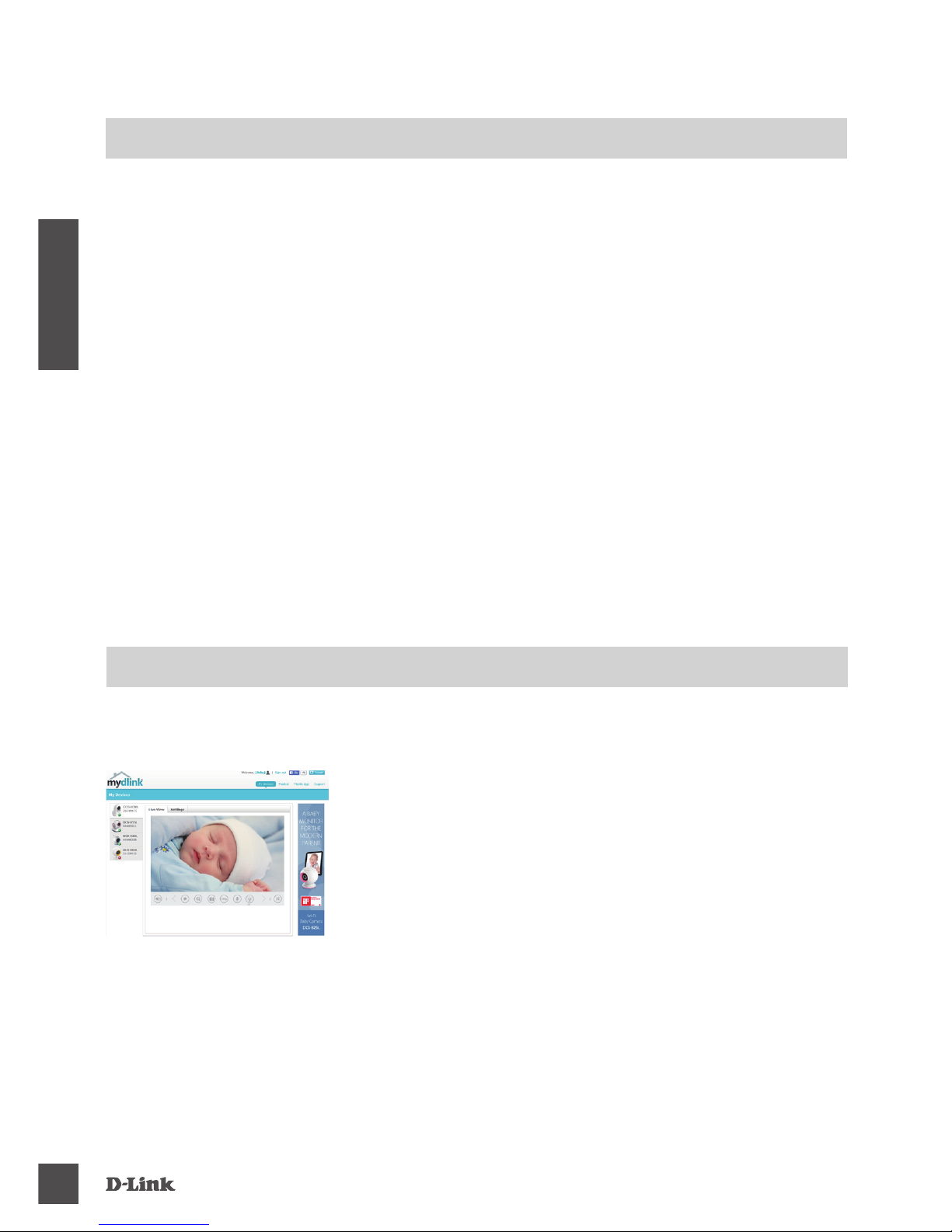

mydlink PORTAL
EINRICHTUNG MIT WPS
Als Alternative dazu können Sie auch eine Verbindung mithilfe von WPS herstellen, falls Ihr Router
oder Access Point WPS unterstützt. So stellen Sie eine Verbindung mithilfe von WPS her:
Schritt 1:
Drücken Sie auf die WPS-Taste auf der Rückseite der Kamera und halten Sie sie drei Sekunden
lang gedrückt. Die blaue WPS-Status-LED über der Taste blinkt.
Schritt 2:
Drücken Sie innerhalb von 60 Sekunden die WPS-Taste auf Ihrem Access Point oder drahtlosen
Router. Bei einigen Routern müssen Sie sich zur WPS-Aktivierung möglicherweise auf der Web-
Benutzeroberäche anmelden und dann auf eine entsprechende Schaltäche klicken. Wenn Sie
nicht sicher sind, wo sich die WPS-Taste an Ihrem Router oder Access Point genau bendet, nden
Sie die entsprechenden Informationen im Benutzerhandbuch Ihres Routers.
Die DCS-5030L stellt automatisch eine drahtlose Verbindung zu Ihrem Router her. Bei Herstellung
der Verbindung blinkt die grüne LED und Ihre Kamera führt einen Neustart durch.

DCS-5030L 9
DEUTSCH

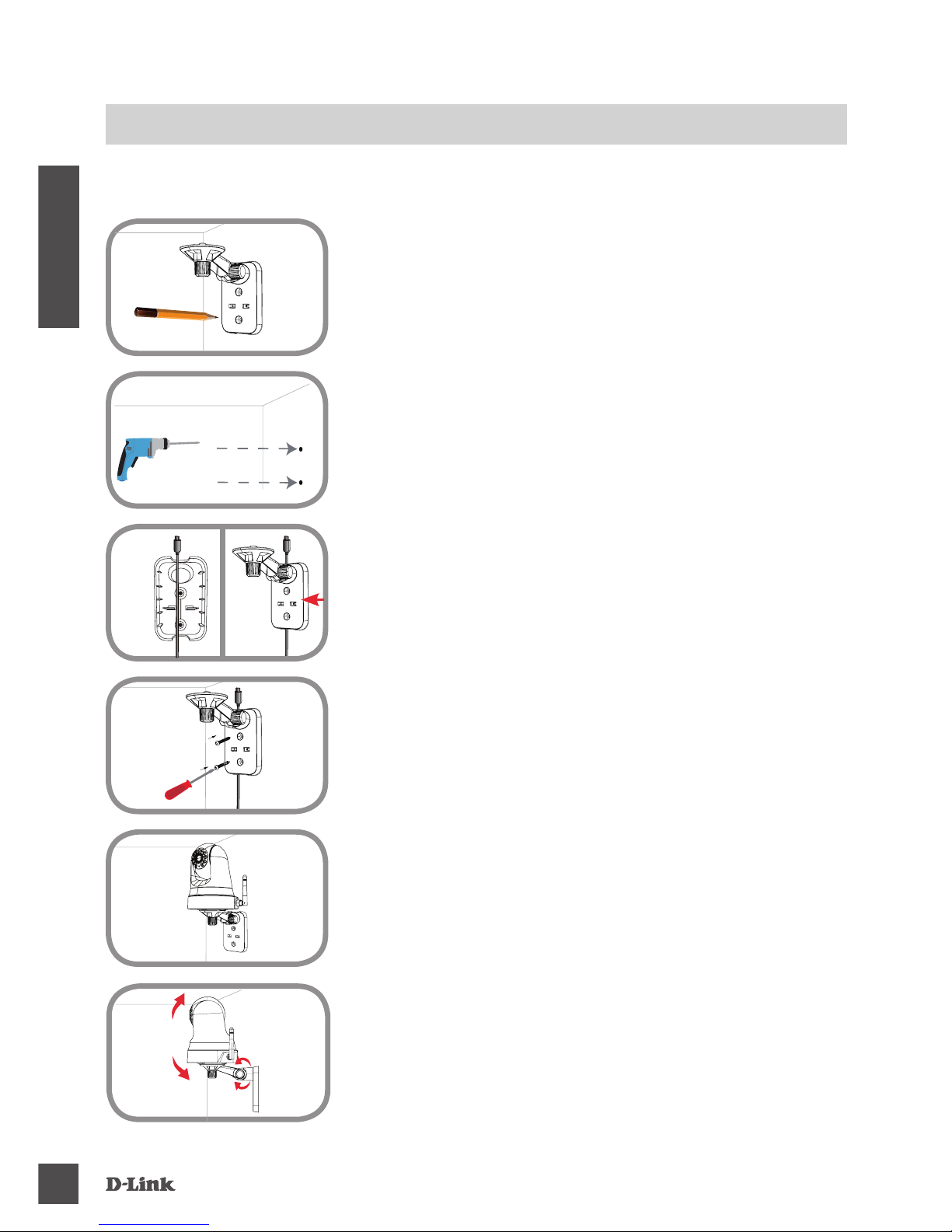

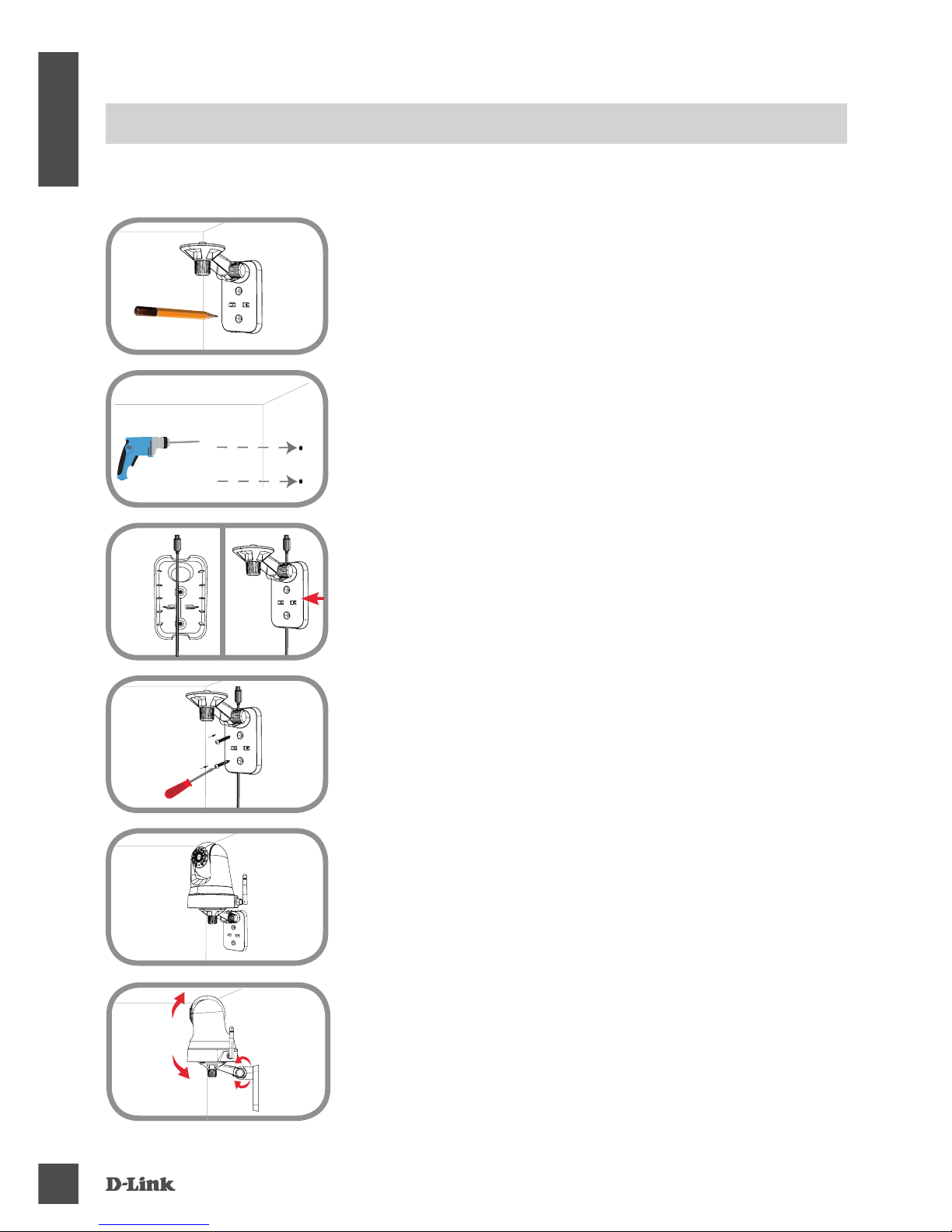

MONTAGE DER KAMERA
Nutzen Sie die unten beschriebenen Schritte als Hilfe bei der Montage der Kamera mithilfe der
Armhalterung. Es ist ratsam, zuerst die Kamera zu kongurieren, bevor Sie die Montage der Kamera
vornehmen.
Schritt 1:
Halten Sie die Armhalterung an der Stelle gegen die Wand bzw.
Decke, wo Sie sie anbringen möchten. Markieren Sie mit einem
Bleistift, wo die Montagelöcher gebohrt werden sollen. Achten Sie
darauf, dass die Armhalterung korrekt und mit ausreichend Platz
ausgerichtet ist, so dass die Kamera montiert und die nötigen Kabel
geführt werden können.
Schritt 2:
Verwenden Sie die für die Beschaffenheit der Wand oder Decke
entsprechend geeigneten Werkzeuge, um dort zwei Löcher 2,5 cm
tief mit einem 6 mm Bohreinsatz zu bohren, wo Sie die Markierungen
vorgenommen haben. Setzen Sie anschließend die Dübel in die
Bohrlöcher ein, um die Schrauben darin festzuziehen.
Schritt 4:
Bringen Sie die Kamerahalterung mithilfe der mitgelieferten
Schrauben an.
Schritt 5:
Verwenden Sie die im Lieferumfang des Produkts enthaltene
Flügelschraube, um die Kamera an der Halterung zu befestigen.
Schließen Sie das Stromkabel an die Kamera an.
Schritt 3:
Nach Bedarf können Sie das Kabel hinter der Kamerahalterung
verbergen. Führen Sie das Kabel durch die Montagehalterung
auf der Rückseite und befestigen Sie es mithilfe der eingebauten
Kabelführungselemente. Vergessen Sie nicht, für eine ausreichende
Kabellänge zu sorgen, damit der Anschluss der Kamera
gewährleistet ist.
Schritt 6:
Richten Sie den Winkel des Arms auf der Halterung Ihren Wünschen
entsprechend ein. Ziehen Sie die Flügelschraube an, um den Arm in
dieser Position zu xieren.

DCS-5030L
10
DEUTSCH
FEHLERSUCHE
EINRICHTUNGS- UND KONFIGURATIONSPROBLEME
1. DAS BILD IST UNSCHARF.
Sie können den Bildschärfen-Einstellring an der Vorderseite der Kamera drehen, um die
Bildschärfe einzustellen.
2. WARUM IST BEI VERWENDUNG DES NACHTSICHTMODUS DIE SICHT DER KAMERA
TRÜB ODER SEHR HELL?
Möglicherweise werden die IR-Nachtsichtleuchten auf der Kamera von einer Oberäche in der
Nähe reektiert. Versuchen Sie, die Kamera neu aufzustellen und auszurichten, um Blendlicht
oder Reexionen zu vermeiden.
3. WAS TUN, WENN ICH MEIN KAMERAKENNWORT VERGESSEN HABE?
Wenn Sie Ihr Kamerakennwort vergessen haben, müssen Sie alle Einstellungen Ihrer Kamera
zurücksetzen (auch Hard Reset genannt). Dieser Vorgang setzt alle Ihre Einstellungen auf die
werkseitigen Standardeinstellungen zurück.
Um die Einstellungen Ihrer Kamera zurückzusetzen, verwenden Sie eine entsprechend
auseinander gezogene Büroklammer (oder einen ähnlich spitzen Gegenstand) und drücken und
halten Sie die RESET-Taste mindestens 10 Sekunden lang, während Ihre Kamera in Betrieb ist.
TECHNISCHE UNTERSTÜTZUNG dlink.com/support

DCS-5030L 11
FRANÇAIS

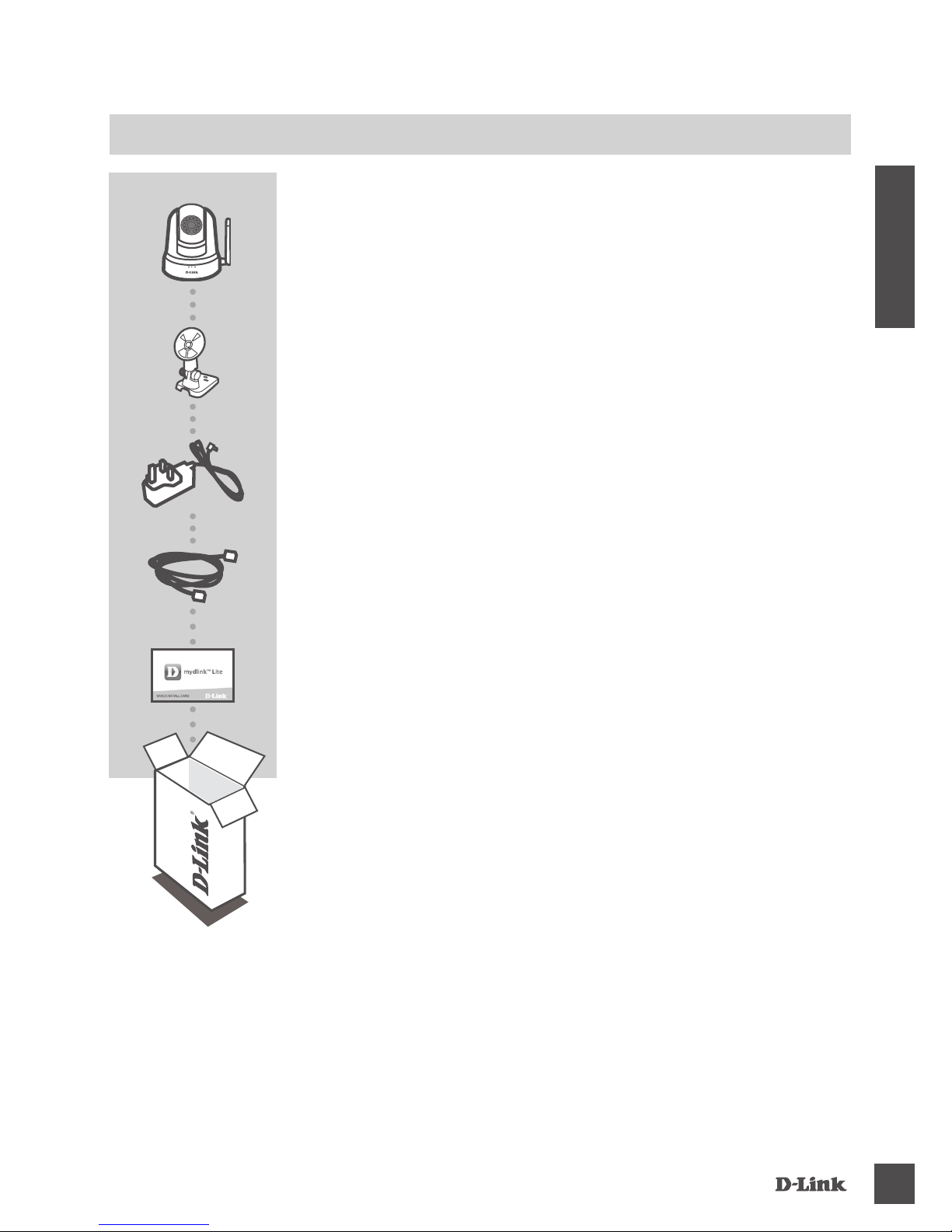

CONTENU DE LA BOÎTE
CAMÉRA HD WI-FI PANORAMIQUE HORIZONTAL/
VERTICAL À VISION DIURNE ET NOCTURNE
DCS-5030L
ADAPTATEUR SECTEUR
KIT DE MONTAGE
CÂBLE ETHERNET (CAT 5 UTP)
CONNECTE LA CAMÉRA AU ROUTEUR PENDANT LA
CONFIGURATION
Contactez immédiatement votre revendeur s’il manque l’un de ces
éléments de la boîte.
CARTE D’INSTALLATION RAPIDE

DCS-5030L
12
FRANÇAIS
CONFIGURATION SYSTÈME
REQUISE
• Un routeur 802.11ac/n/g (un routeur Cloud de D-Link est recommandé)
• Une connexion Internet haut débit
• iPhone, iPad, ou smartphone ou tablette Android ou Windows (veuillez vous reporter à la page de
l'application mobile pour vérier si votre appareil est compatible)
Veuillez suivre les instructions ci-dessous pour congurer votre caméra mydlink.
Félicitations, votre DCS-5030L est maintenant prête à l'emploi ! N'oubliez pas de visiter régulièrement
le site Web mydlink.com pour rechercher les dernières mises à jour du microprogramme an de
préserver la sécurité de votre produit et de rester à jour avec les dernières fonctions.
Remarque : Si vous rencontrez des problèmes pour enregistrer cette caméra sur votre compte
mydlink ou si vous avez acheté une boîte ouverte ou un périphérique de seconde main, effectuez
une réinitialisation matérielle en appuyant sur le bouton de réinitialisation du périphérique pendant
10 secondes alors qu'il est sous tension. Si vous devez renvoyer le périphérique au lieu d'achat,
veuillez suivre la procédure de réinitialisation matérielle pour effacer toutes les données
personnelles du périphérique.
Étape 1 :Téléchargez mydlink Lite sur votre appareil mobile en recherchant mydlink Lite dans
l'iTunes App Store, Google Play ou le Windows Store.
Étape 2 :Lancez l'application mydlink Lite et créez un compte ou connectez-vous à votre compte
existant. Suivez les instructions à l'écran pour congurer votre caméra.
Lorsque l'on vous demande de scanner un code QR, utilisez le code qui se trouve sur la
carte d'installation rapide incluse, ou sur l'étiquette apposée sur votre périphérique.
CONFIGURATION DU PRODUIT
CONFIGURATION DE VOTRE CAMÉRA AVEC MYDLINK LITE

DCS-5030L 13
FRANÇAIS
Étape 1 :
Ouvrez Internet Explorer et allez au www.mydlink.com, et
inscrivez-vous dans mydlink.
Étape 2 :
Sélectionnez votre caméra dans la liste de périphériques et la vidéo
en direct apparaît.
Après avoir enregistré votre caméra DCS-5030L avec un compte mydlink dans l'application mobile
mydlink Lite, vous pourrez accéder à votre caméra à distance à partir du site Web mydlink.
Portail MYDLINK
CONFIGURATION DU WPS
Vous pouvez également établir une connexion WPS si votre routeur ou votre point d'accès prend le
WPS en charge. Pour établir une connexion WPS :
Étape 1 :
Appuyez sur le bouton WPS situé à l'arrière de la caméra et maintenez-le enfoncé pendant trois
secondes. Le voyant d'état WPS bleu au-dessus du bouton clignote.
Étape 2 :
Appuyez sur le bouton WPS du routeur ou du point d’accès sans l dans les 60 secondes. Pour
certains routeurs, vous devrez peut-être vous connecter à l'interface Web, puis cliquer sur un bouton
à l'écran pour activer la fonction WPS. Si vous n'êtes pas sûr de l'emplacement du bouton WPS sur
votre routeur ou votre point d'accès, consultez son manuel d'utilisation.
La DCS-5030L créera automatiquement une connexion sans l avec le routeur. Pendant la
connexion, le voyant vert clignote et votre caméra redémarre.

DCS-5030L
14
FRANÇAIS
INSTALLATION DE LA CAMÉRA
Reportez-vous aux étapes ci-dessous pour vous aider à monter la caméra à l'aide de la monture à
bras. Nous suggérons de congurer la caméra avant de la monter.
Étape 1 :
Placez le support à bras à l'endroit où vous voulez placer la caméra
et utilisez un crayon pour marquer les trous. Assurez-vous que le
support à bras à correctement orienté avec un espace approprié
pour monter la caméra et les câbles à acheminer.
Étape 2 :
En fonction du matériau de la paroi ou du plafond, utilisez les outils
appropriés pour percer deux trous de 25 mm de profondeur à l'aide
d'un foret de 6 mm aux endroits où vous avez marqué. Insérez les
chevilles en plastique pour tenir les vis après avoir percé les trous.
Étape 4 :
Fixez le support de montage au mur à l'aide des vis fournies.
Étape 5 :
Fixez la caméra sur le support de montage à l'aide de la vis à
ailettes fournie. Connectez le câble d'alimentation à la caméra.
Étape 3 :
Si nécessaire, le câble peut être dissimulé derrière le support de
montage. Faites passer le câble par l'arrière du support de montage,
en le xant avec les guides intégrés. Veillez à laisser dépasser
sufsamment de longueur de câble pour permettre la connexion à la
caméra.
Étape 6 :
Réglez l'angle du bras sur le support de montage selon les besoins.
Serrez la vis à ailettes pour verrouiller le bras en place.

DCS-5030L 15
FRANÇAIS
RÉSOLUTION DES PROBLÈMES
PROBLÈMES D'INSTALLATION ET DE CONFIGURATION
1. L'IMAGE EST FLOUE.
Vous pouvez faire tourner la bague de mise au point à l'avant de la caméra pour régler la mise
au point.
2. POURQUOI LA VUE DE LA CAMÉRA EST-ELLE BRUMEUSE OU LUMINEUSE LORS DE
L'UTILISATION DU MODE DE VISION NOCTURNE ?
Les lumières infrarouges pour vision nocturne de la caméra peuvent être rééchies par une
surface ou une fenêtre proche. Essayez de repositionner votre caméra pour éviter les réexions
ou l'éblouissement.
3. QUE PUIS-JE FAIRE SI J'OUBLIE LE MOT DE PASSE DE MA CAMÉRA ?
Si vous oubliez le mot de passe de votre caméra, vous devrez réaliser une réinitialisation
matérielle de votre appareil. Cette procédure réinitialise tous vos paramètres.
Pour réinitialiser votre caméra, utilisez un trombone déplié et appuyez sur le bouton
RÉINITIALISATION pendant au moins 10 secondes alors que la caméra est branchée.
ASSISTANCE TECHNIQUE dlink.com/support

DCS-5030L
16
ESPAÑOL
CONTENIDO DEL PAQUETE
CÁMARA HD DIURNA/NOCTURNA CON WI-FI Y
FUNCIÓN PANORÁMICA E INCLINACIÓN
DCS-5030L
ADAPTADOR DE ALIMENTACIÓN
KIT DE MONTAJE
CABLE ETHERNET (CAT5 UTP)
CONECTA LA CÁMARA AL ROUTER DURANTE LA
CONFIGURACIÓN
Si falta cualquiera de estos componentes del paquete, póngase en
contacto con el proveedor.
TARJETA DE INSTALACIÓN RÁPIDA

DCS-5030L 17
ESPAÑOL
REQUISITOS DEL SISTEMA
• Router 802.11ac/n/g (se recomienda un router Cloud D-Link)
• Una conexión a Internet de banda ancha
• Teléfono inteligente o tableta iPhone, iPad, Android o Windows (consulte la página del almacén de
aplicaciones móviles para comprobar si el dispositivo es compatible)
Siga las instrucciones que aparecen a continuación para congurar la cámara mydlink.
Felicidades, la DCS-5030L ya esta lista para su uso. Asegúrese de consultar el sitio web mydlink.
com periódicamente para buscar las últimas actualizaciones de rmware y así mantener el
producto seguro y actualizado con las últimas características.
Nota: Si tiene problemas para registrar esta cámara con su cuenta de mydlink o si ha adquirido
una unidad abierta o de segunda mano, lleve a cabo una reinicialización completa pulsando y
manteniendo pulsado el botón de reinicio del dispositivo durante 10 segundos mientras éste está
encendido. Si va a devolver el dispositivo al lugar en el que realizó la adquisición, lleve a cabo
una reinicialización completa para borrar los datos personales del dispositivo.
Paso 1: En su dispositivo móvil, descargue mydlink Lite buscando mydlink Lite en el almacén de
aplicaciones de iTunes, en Google Play o en el almacén de Windows.
Paso 2: Inicie la aplicación mydlink Lite y cree una nueva cuenta o inicie sesión en su cuenta
existente. Siga las instrucciones que aparecen en pantalla para congurar la cámara.
Cuando se le pida que analice un código QR, utilice el código que se encuentra en la
Tarjeta de instalación rápida de la caja o en la etiqueta adherida al dispositivo.
CONFIGURACIÓN DEL PRODUCTO
CONFIGURACIÓN DE LA CÁMARA CON MYDLINK LITE

DCS-5030L
18
ESPAÑOL
Paso 1:
Abra Internet Explorer y vaya a www.mydlink.com y, a
continuación, regístrese en mydlink.
Paso 2:
Seleccione su cámara de la lista de dispositivos y aparecerá la
visualización en directo de su cámara.
Después de registrar su cámara DCS-5030L con una cuenta mydlink en la aplicación móvil mydlink
Lite, podrá acceder remotamente a la cámara desde el sitio web de mydlink.
Portal de MYDLINK
CONFIGURACIÓN DE WPS
De forma alternativa, puede crear una conexión WPS si el router o el punto de acceso admiten
WPS. Para crear una conexión WPS:
Paso 1:
Pulse y mantenga pulsado el botón WPS en la parte posterior de la cámara durante tres segundos.
El LED azul de estado de WPS situado encima del botón parpadeará.
Paso 2:
Pulse el botón WPS del router o punto de acceso inalámbrico en los próximos 60 segundos.
En algunos routers, es posible que se requiera reiniciar sesión en la interfaz web y hacer clic a
continuación en un botón en pantalla para activar la función WPS. Si no está seguro de dónde está
el botón WPS en el router o punto de acceso, consulte el manual de usuario del router.
La DCS-5030L creará automáticamente una conexión inalámbrica con el router. Mientras se está
conectando, el LED verde parpadeará y se reiniciará la cámara.
