D-Link Ethernet Broadband Router DIR-100 User manual

Quick Installation Guide+
Руководство по быстрой установке+
ETHERNET BROADBAND ROUTER
DIR-100

3

3
Using a power supply with a different
voltage rating will damage and void the
warranty of this product.
Quick Installation Guide
DIR-100
DIR-100 5-port VLAN Switch CD-ROM (containing Manual) Power Adapter
Before You Begin
Make sure you have all the necessary information and equipment on hand before beginning the installation. This product
can be set up using a current web browser.
1. Connect the power adapter to the receptor at the back panel of the DIR-100 and plug the other end of the power
adapter to a wall outlet, power strip or other suitable power source. The Power LED on the front panel will light green
to indicate the device is on.
2. Insert an Ethernet cable into any Ethernet port on the back panel of the device and the other end of the cable to an
Ethernet Adapter or available Ethernet port on your computer. The Ethernet Link LED will light green indicating a
connection.
The Switch is now powered on, connected and ready for conguration.
Connect the Switch

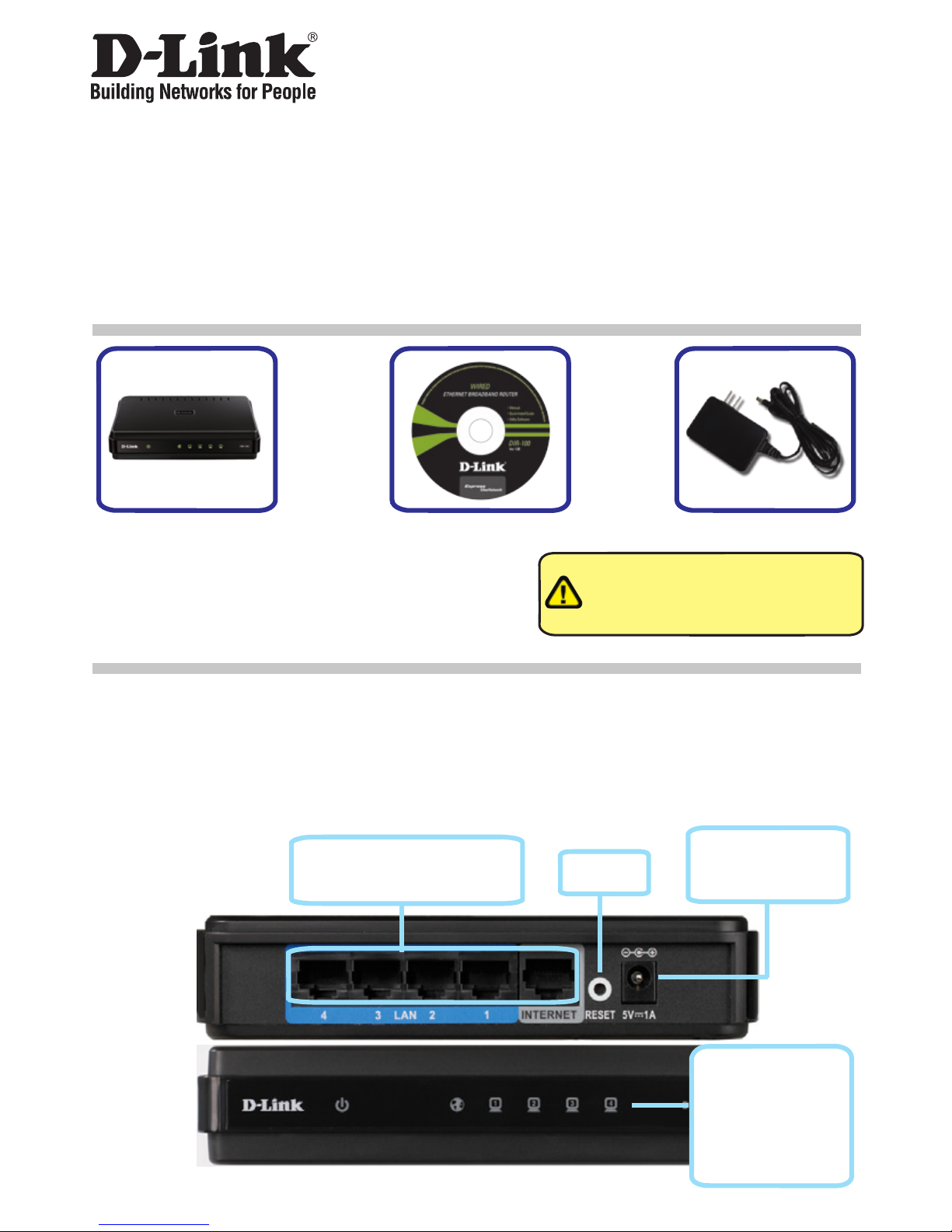

Check Your Package Contents
VLAN Switch
Ethernet Ports
Connect to Ethernet cable
Power Input
Connect to power
adapter
Reset
The Power
LED and LAN/
INTERNET LED
indicate the device
is on and linked to
the computer.

4
Access the Web Manager
Congure the Switch
To use your Web browser to access the web pages used to set up the Router,
your computer’s IP settings must be congured be in the same subnet as the
VLAN Switch. The default IP address of the Switch is 192.168.0.1 with a subnet
mask of 255.255.255.0, therefore your computer needs an IP address in the
range 192.168.0.2 to 192.168.0.254.
The Web Manager used for conguration uses directories to organize the various menus used to congure and
monitor the VLAN Switch. The rst page that appears after logging in presents the Device Management display
menu in the System menu directory.
NOTE: The wrong proxy server settings on your browser can
prevent connection to the web manager. If you are having trouble
connecting to the web interface of the Router, congure the proxy
settings to bypass the proxy server or disable use of proxy servers
and try to connect again.

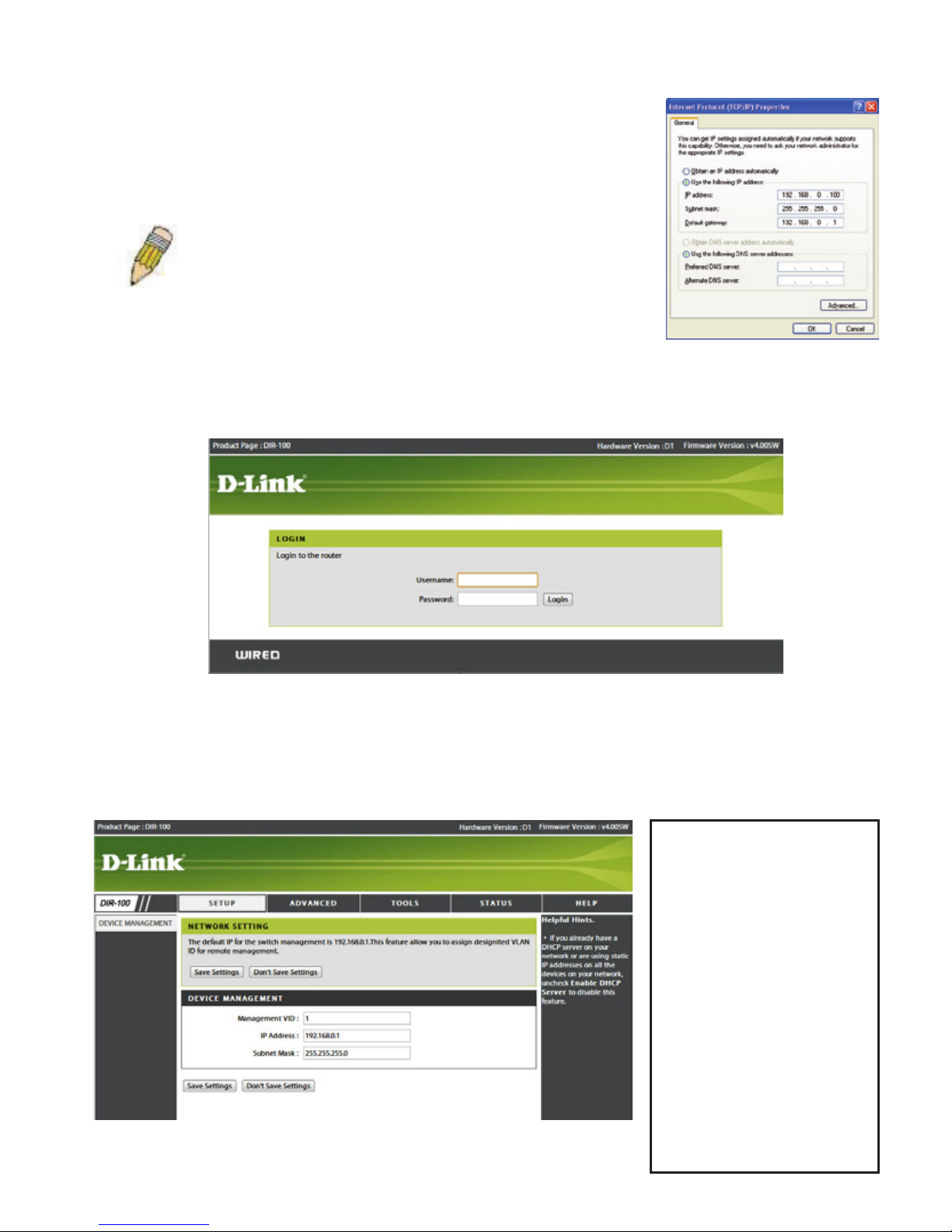

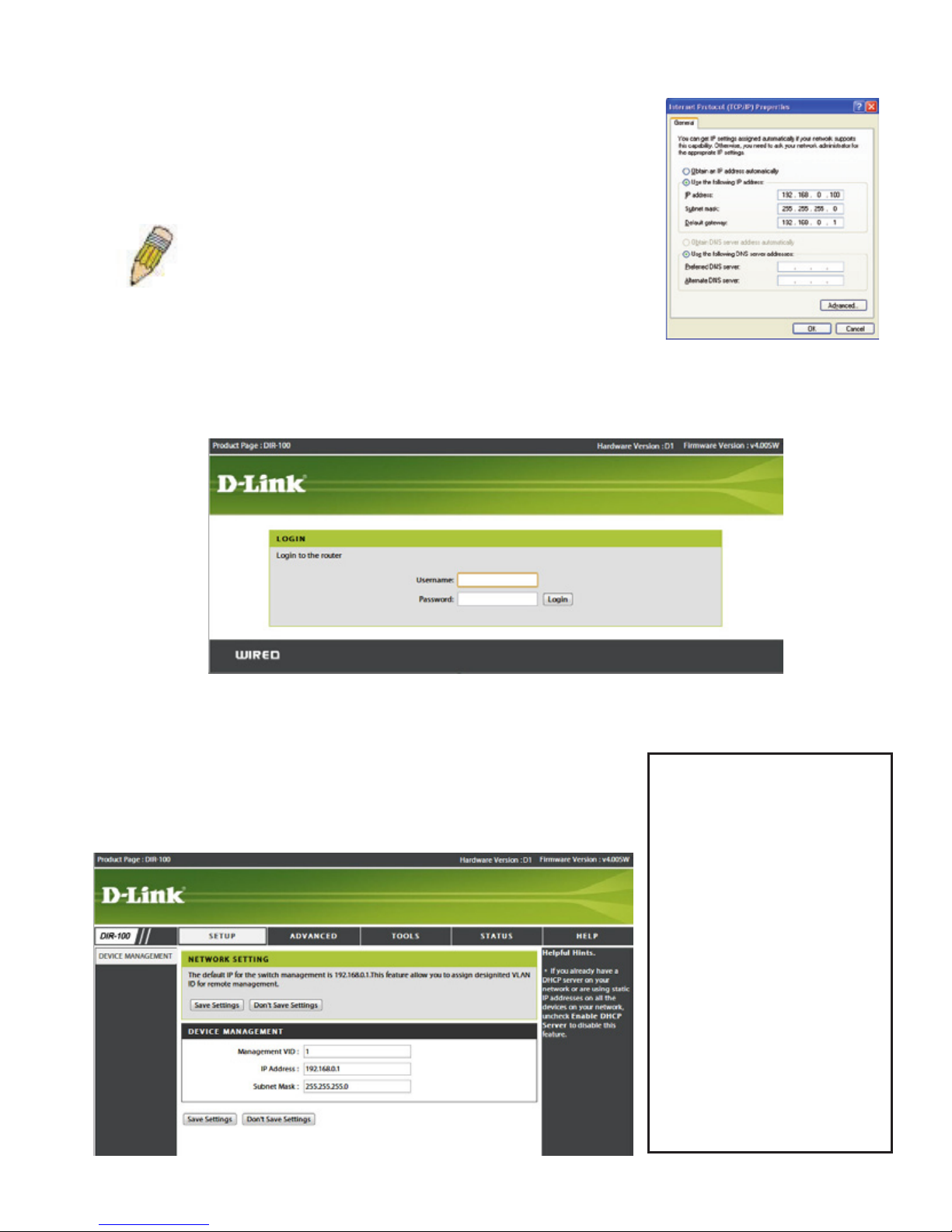

Open your Web browser and type “http://192.168.0.1” into the URL address box. Then press the Enter or
Return key. The login dialog box appears.
Type admin for the User Name and leave the Password eld blank.
Factory default settings:
IP Address: 192.168.0.1
Login User Name: admin (No
default login password) To reset
device to factory default settings:
1. Leave the device powered on,
do not disconnect the power.
2. Press the reset button and
hold (use a paper-clip). See
the back panel illustration
above to view the location of
the reset button.
3. Keep the button pressed
about 10 seconds.
4. Release the button.

4 5
TECHNICAL SUPPORT
Australia:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.com.au
E-mail: [email protected]
India:
Tel: [phone] (MTNL & BSNL Toll Free)
[phone] (GSM, CDMA & Others)
Web: www.dlink.co.in
E-Mail: [email protected]
Singapore, Thailand, Indonesia,
Malaysia, Philippines, Vietnam:
Singapore - www.dlink.com.sg
Thailand - www.dlink.co.th
Indonesia - www.dlink.co.id
Malaysia - www.dlink.com.my
Philippines - www.dlink.com.ph
Vietnam - www.dlink.com.vn
Korea:
Tel : [phone]
Monday to Friday 9:00am to 6:00pm
Web : http://d-link.co.kr
E-mail : [email protected]
New Zealand:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.co.nz
E-mail: [email protected]
South Africa and Sub Sahara
Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South
Africa Time
Web: http://www.d-link.co.za
E-mail: [email protected]
Saudi Arabia (KSA):
Tel: [phone]
Fax: [phone]
Saturday to Wednesday 9.30AM to 6.30PM
Thursdays 9.30AM to 2.00 PM
E-mail: [email protected]
D-Link Middle East - Dubai, U.A.E.
Plot No. S31102,
Jebel Ali Free Zone South,
P.O.Box 18224, Dubai, U.A.E.
Tel: [phone]
Fax: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Egypt
1, Makram Ebeid Street - City Lights Building
Nasrcity - Cairo, Egypt
Floor 6, ofce C2
Tel.: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Kingdom of Saudi Arabia
Ofce # 84 ,
Al Khaleej Building ( Mujamathu Al-Khaleej)
Opp. King Fahd Road, Olaya
Riyadh - Saudi Arabia
Tel: [phone]
Technical Support:
[phone] / [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Pakistan
Islamabad Ofce:
61-A, Jinnah Avenue, Blue Area,
Suite # 11, EBC, Saudi Pak Tower,
Islamabad - Pakistan
Tel.: [phone]
Fax: [phone]
Karachi Ofce:
D-147/1, KDA Scheme # 1,
Opposite Mudassir Park, Karsaz Road,
Karachi – Pakistan
Phone: [phone]
Fax: [phone]
Technical Support: [phone], 34305069
General Inquiries: [email protected]
Tech Support: [email protected]
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in

6 7
TECHNICAL SUPPORT
Iran
Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest
St. , Argentine Sq. ,
Tehran IRAN
Postal Code : 1513833817
Tel: [phone],19
+98-21-88706653,54
General Inquiries: [email protected]
Tech Support: [email protected]
Morocco
M.I.T.C
Route de Nouaceur angle RS et CT 1029
Bureau N° 312 ET 337
Casablanca , Maroc
Phone : [phone]
Email: [email protected]
Lebanon RMA center
Dbayeh/Lebanon
PO Box:901589
Tel: [phone] Ext:14
Fax: [phone] Ext:12
Email: [email protected]
Bahrain
Technical Support: [phone]
Kuwait:
Technical Support: + 965 22453939 / +965
22453949
Türkiye Merkez İrtibat Ofisi
Ayazağa Maslak yolu
Erdebil Cevahir İş Merkezi No: 5/A Ayazağa /
Maslak İstanbul
Tel: [phone]
Ücretsiz Müşteri Destek Hattı: 0 800 211 00 65
Web:www.dlink.com.tr
Teknik Destek: [email protected]

6 7
Руководство по быстрой установке
DIR-100
Коммутатор VLAN
Использованиеадаптераснеподходящими
характеристиками питания может привести к
повреждению устройства и отмене гарантии
на него.
DIR-100 5-портовый
Коммутатор VLAN
ДискCD-ROMс Руководством
пользователя
Адаптер питания
Перед началом работы
Перед началом работы убедитесь, что Вы обладаете всей необходимой информацией и оборудованием. Установка
этого продукта осуществляется с помощью стандартного Web-браузера.
1. Подключите один конец адаптера питания к разъему питания на задней панели DIR-100, а другой – к
розетке. При этом загорится зеленым светом светодиодный индикатор Power (питание), указывая, что
питание включено.
2. Подключите один конец адаптера питания к разъему питания на задней панели DIR-100, а другой – к
розетке. При этом загорится зеленым светом светодиодный индикатор Power (питание), указывая, что
питание включено.
Теперь коммутатор подключен и готов к настройке.

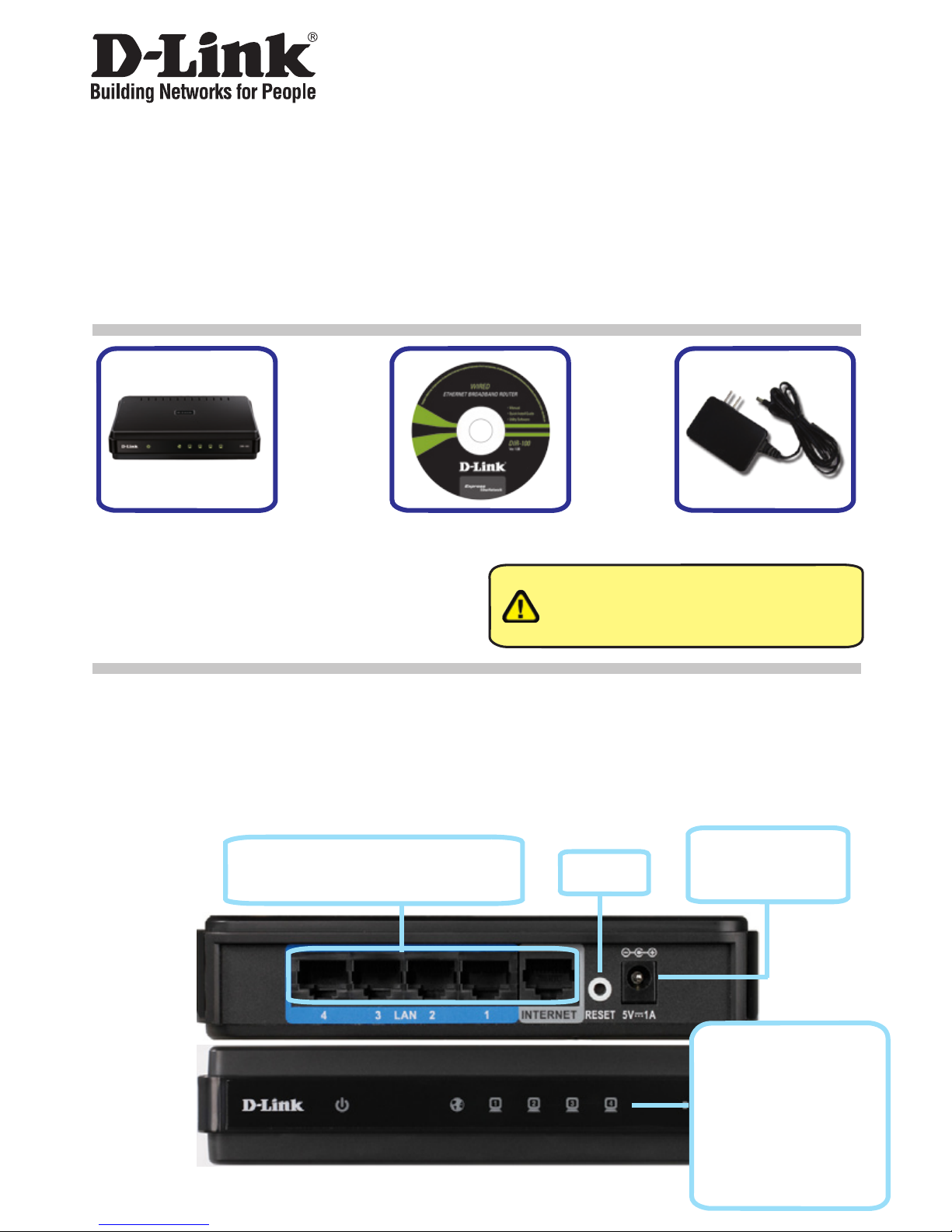

Подключение Коммутатора
