D-Link DCS-3010 User manual

This document will guide you through the basic installation
process for your new D-Link Network Camera.
DCS-3010
Documentation also available on
CD and via the D-Link Website
Quick Installation Guide
HD PoE Network Camera
Quick Installation Guide
Краткое руководство по установке
Guía de Instalación Rápida
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat

D-Link DCS-3010 Quick Install Guide
2
ENGLISH
DCS-3010 Quick Install Guide
This installation guide provides basic instructions for installing the DCS-3010 Network
Camera on your network. For additional information about how to use the camera,
please see the User’s Manual which is available on the CD include in this package or
from the D-Link support website.
Installation Steps
1. Verify the package contents against the list below.
2. Hardware Overview
3. Hardware Installation
4. Conguration with Wizard
1. Package Contents
° DCS-3010 HD PoE Network Camera
° Camera Stand
° Manual and Software on CD-ROM
° CAT5 Ethernet Cable
° Power Adapter
° Quick Install Guide
° lens ring xture
° Allen wrench
If any of the above items are missing, please contact your reseller.

D-Link DCS-3010 Quick Install Guide 3
ENGLISH
2. Hardware Overview

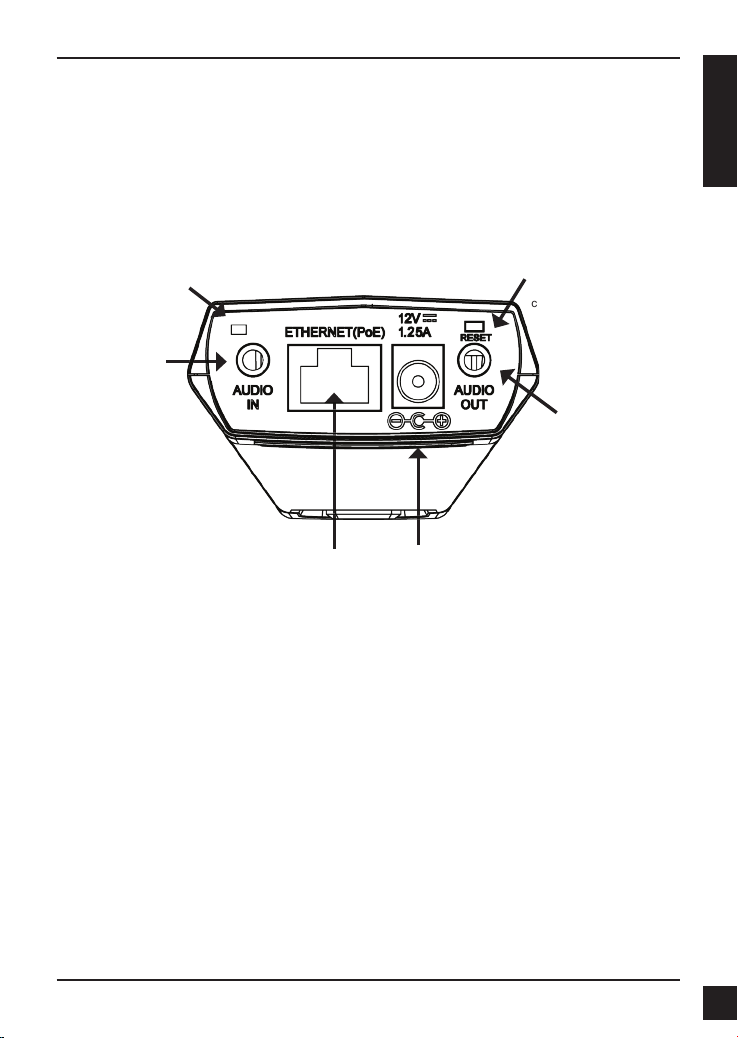

Rear Panel
Ethernet (PoE)
RJ-45 connector for Ethernet
which can also be used to power
the camera using PoE
Microphone Port
Use to Connect an
External microphone
Reset
Press and hold this button
for 10 seconds to reset the
camera
Speaker Port
Use to Connect an
External speaker
DC Power
12V DC
LED
Power and
network indicator

D-Link DCS-3010 Quick Install Guide
4
ENGLISH
Micro SD Card Slot
Local Micro SD card for storing
recorded images and video
Side panel

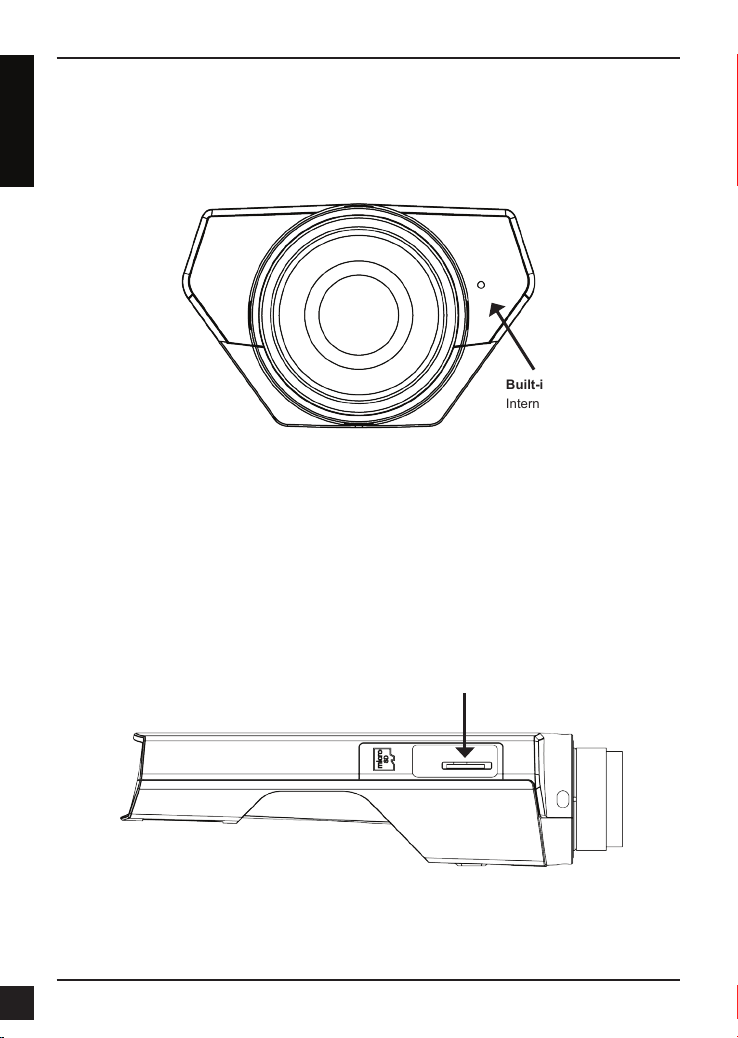

Front Panel
Built-in MIC
Internal microphone

D-Link DCS-3010 Quick Install Guide 5
ENGLISH

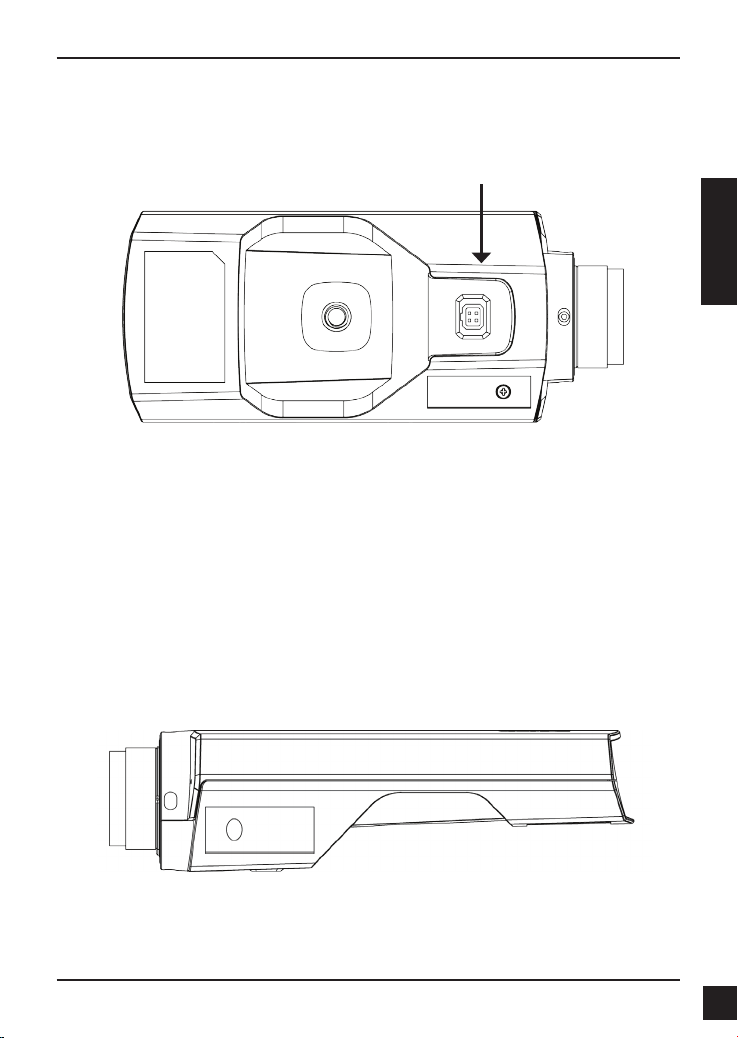

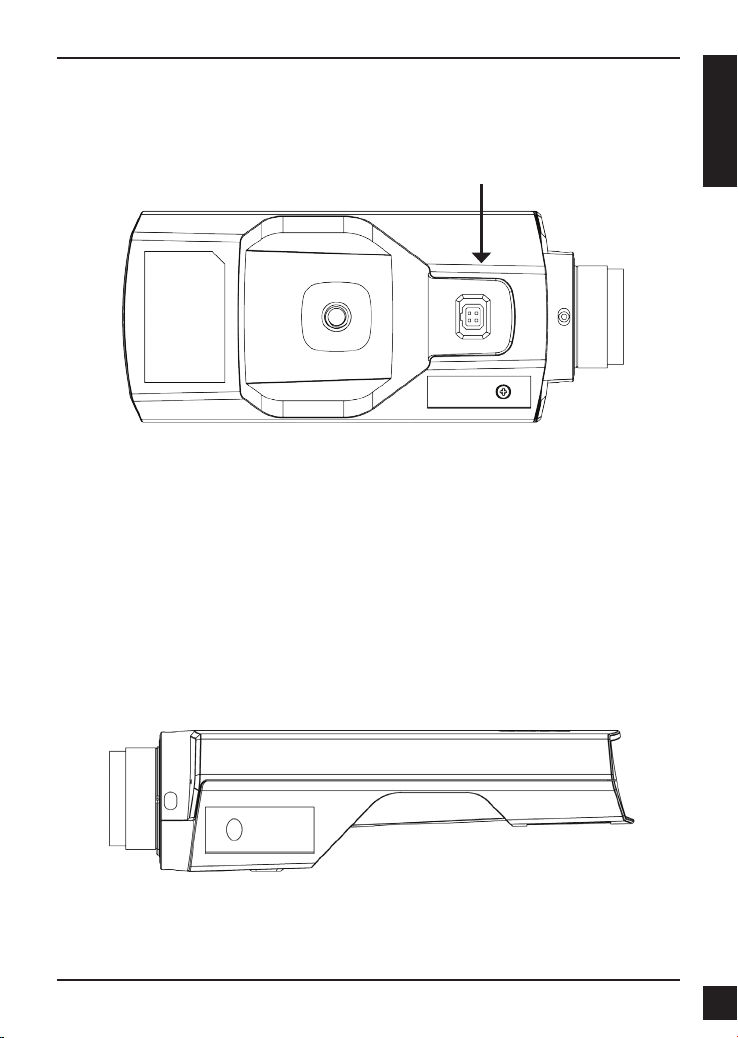

DC-Iris Connector
Connector for DC auto iris lens
Right Panel
Button panel

D-Link DCS-3010 Quick Install Guide
6
ENGLISH

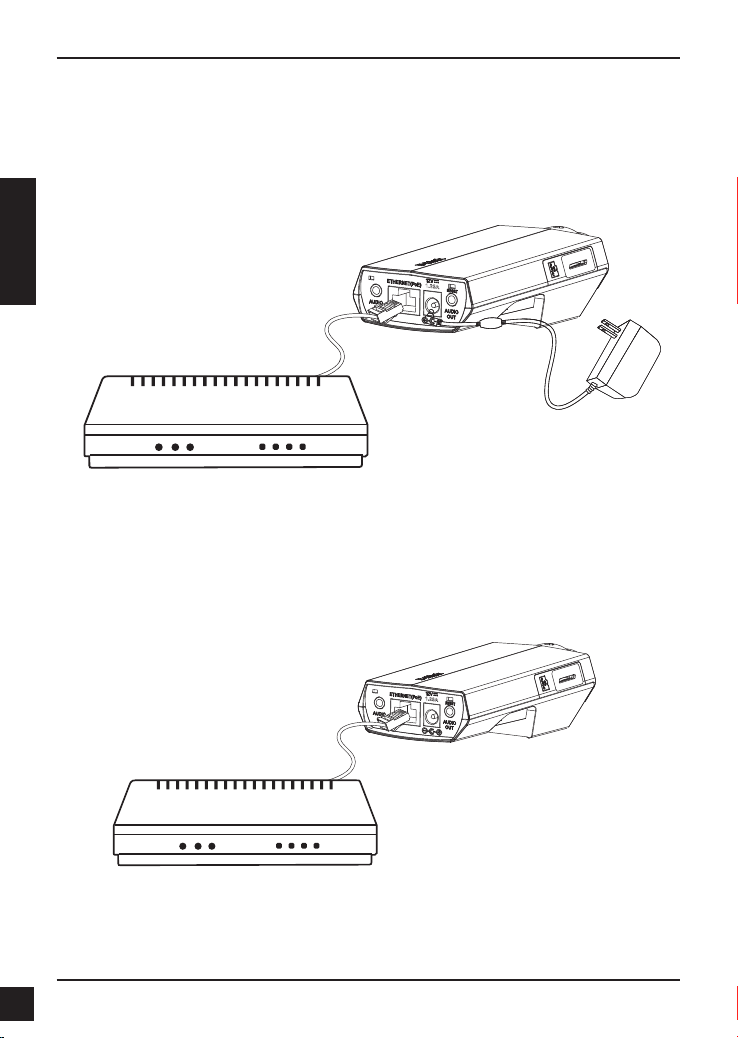

3. Hardware Installation

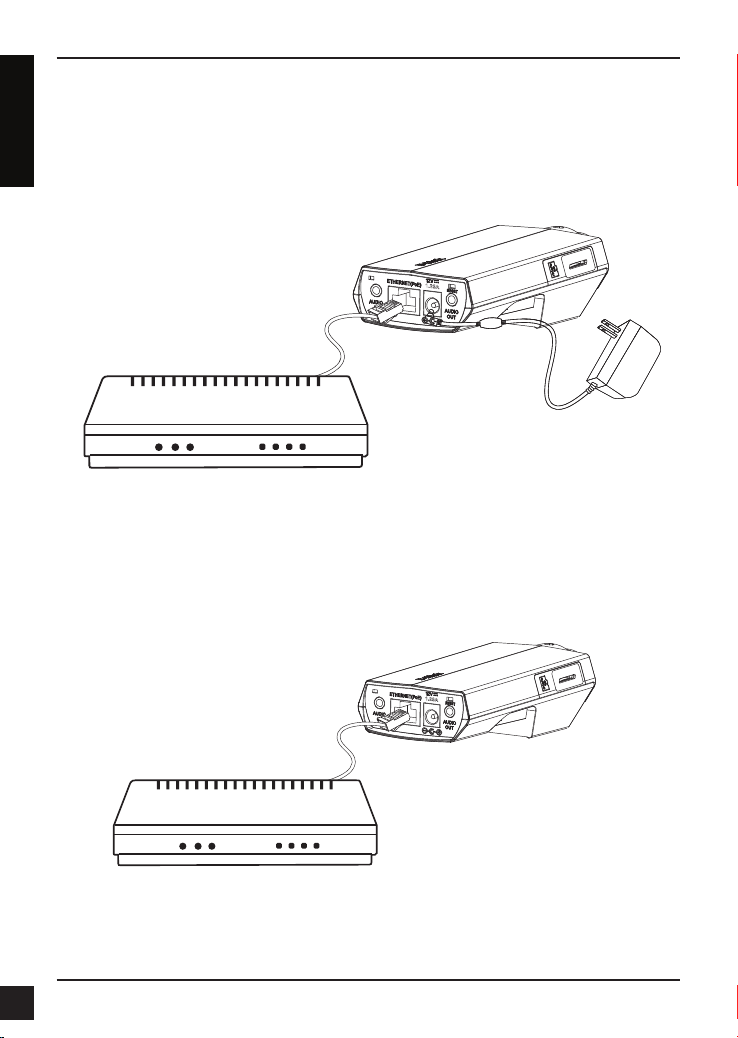

Basic Connection (without PoE)
Connect the camera to your switch or router via Ethernet cable.
Connect the supplied power cable from the camera to a power outlet.
Connection Using a PoE Switch
If using a PoE switch or router, connect the network camera via Ethernet cable.
PoE will transmit both power and data over a single cable.
Note: Once power has been established, the LED will turn red. When the device has
obtained an IP address and is accessible, the LED will turn green.
1.25A
1.25A

D-Link DCS-3010 Quick Install Guide 7
ENGLISH
4. Conguration with Wizard
Click Setup Wizard to begin the installation.
Insert the DCS-3010 CD into your computer's CD-ROM drive to begin the installation. If
the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start
automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive
letter of your CD-ROM drive.

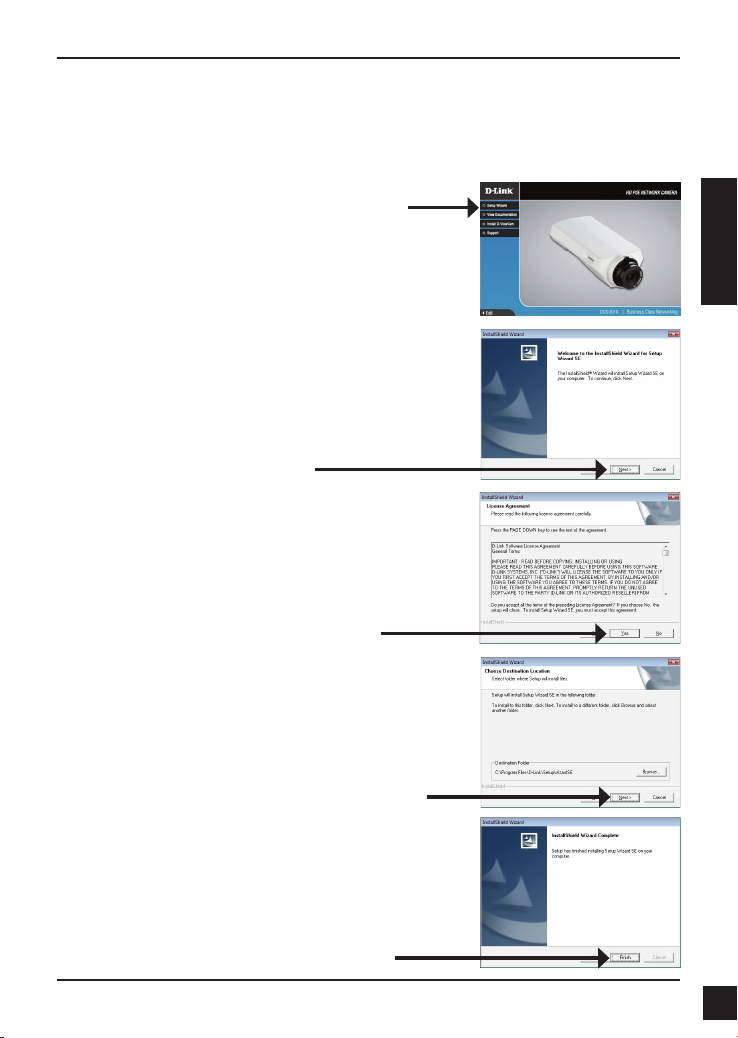

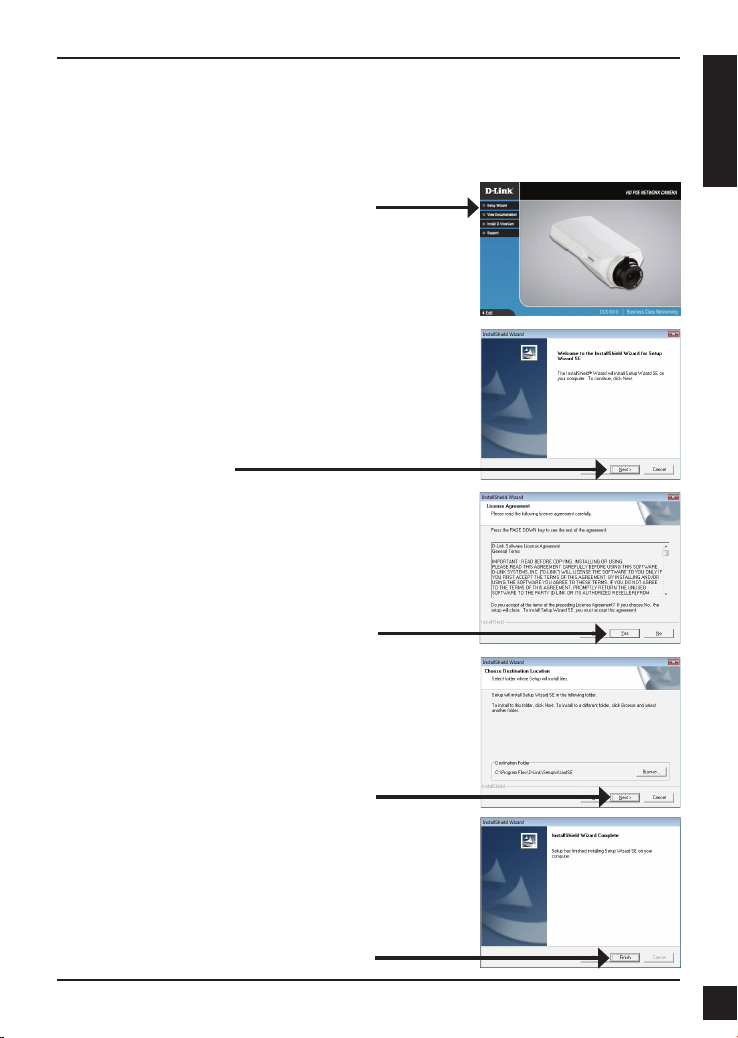

After clicking Setup Wizard, the following window will
open.
Click Next to continue.
Click Yes to accept the License Agreement.
Click Finish to complete the installation.
To start the installation process, click Next.
Note: The installation may take several minutes to
nish.

D-Link DCS-3010 Quick Install Guide
8
ENGLISH

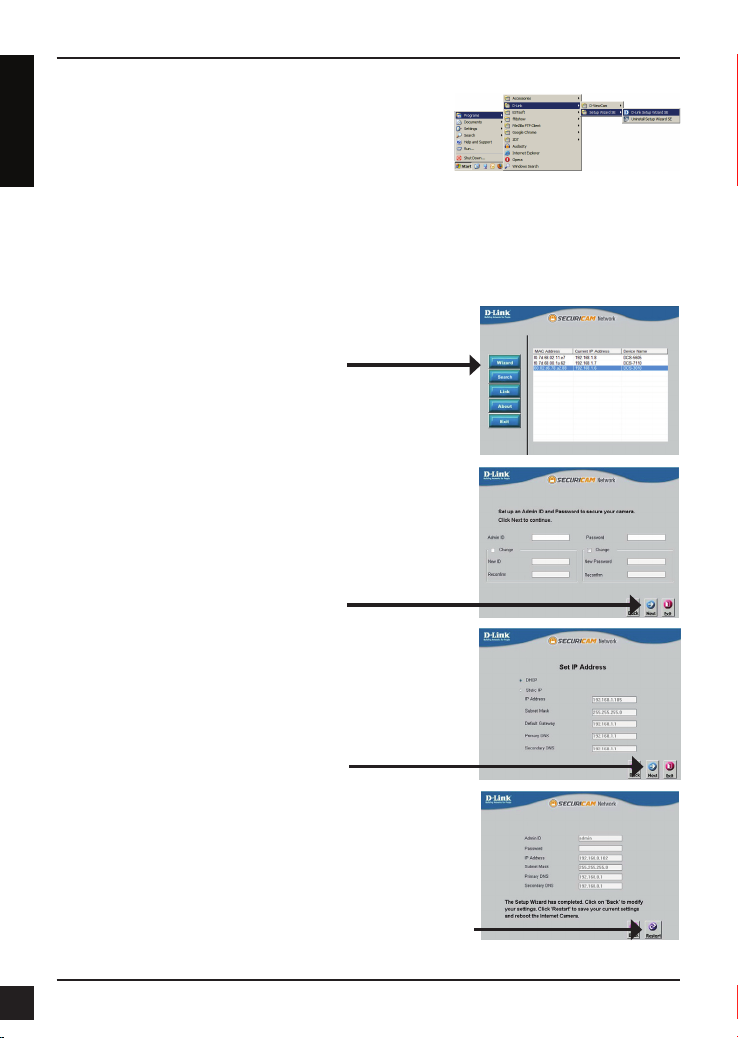

Click on the D-Link Setup Wizard SE icon that was
created in your Windows Start menu.
Start > D-Link > Setup Wizard SE
Take a moment to conrm your settings and click Restart.
Select DHCP if your camera obtains an IP address
automatically when it boots up. Select static IP if the
camera will use the same IP address each time it is
started.
Click Next, to proceed to the next page.
Enter the Admin ID and password. When logging in for
the rst time, the default Admin ID is admin with the
password left blank.
Click Next, to proceed to the next page.

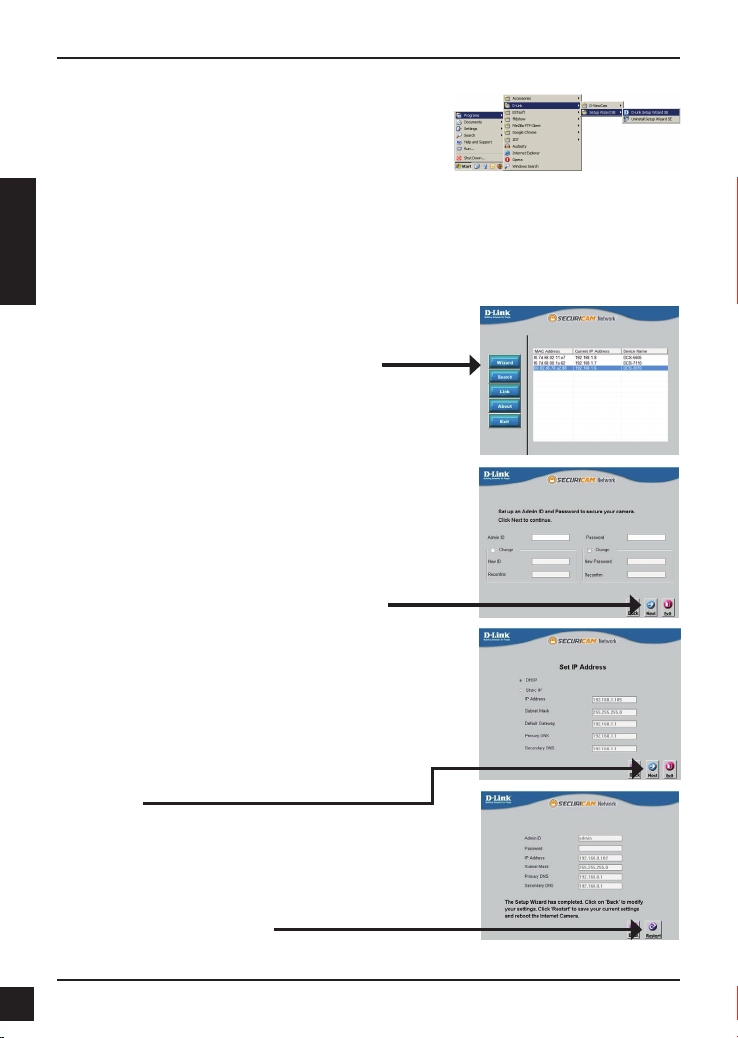

The Setup Wizard will appear and display the MAC
address and IP address of your camera(s). If you have
a DHCP server on your network, a valid IP Address
will be displayed. If your network does not use a
DHCP server, the network camera's default static IP
192.168.0.20 will be displayed.
Click the Wizard button to continue.

D-Link DCS-3010 Quick Install Guide 9
ENGLISH
Click on the D-Link Setup Wizard SE icon that was
created in your Windows Start menu.
Start > D-Link > Setup Wizard SE

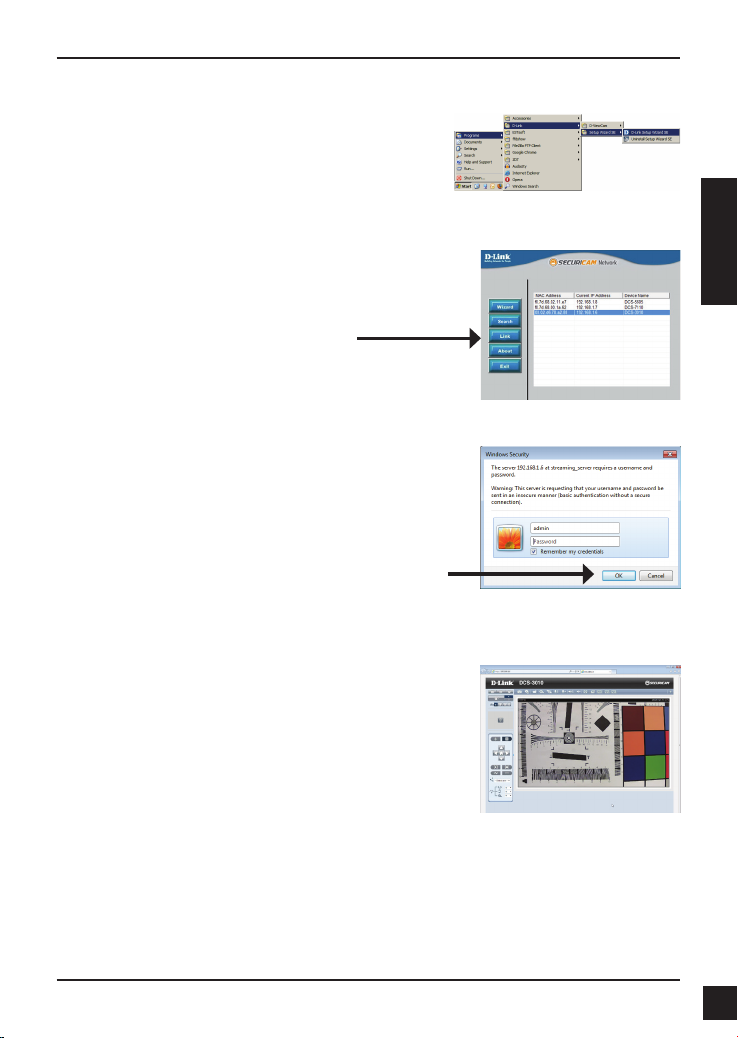

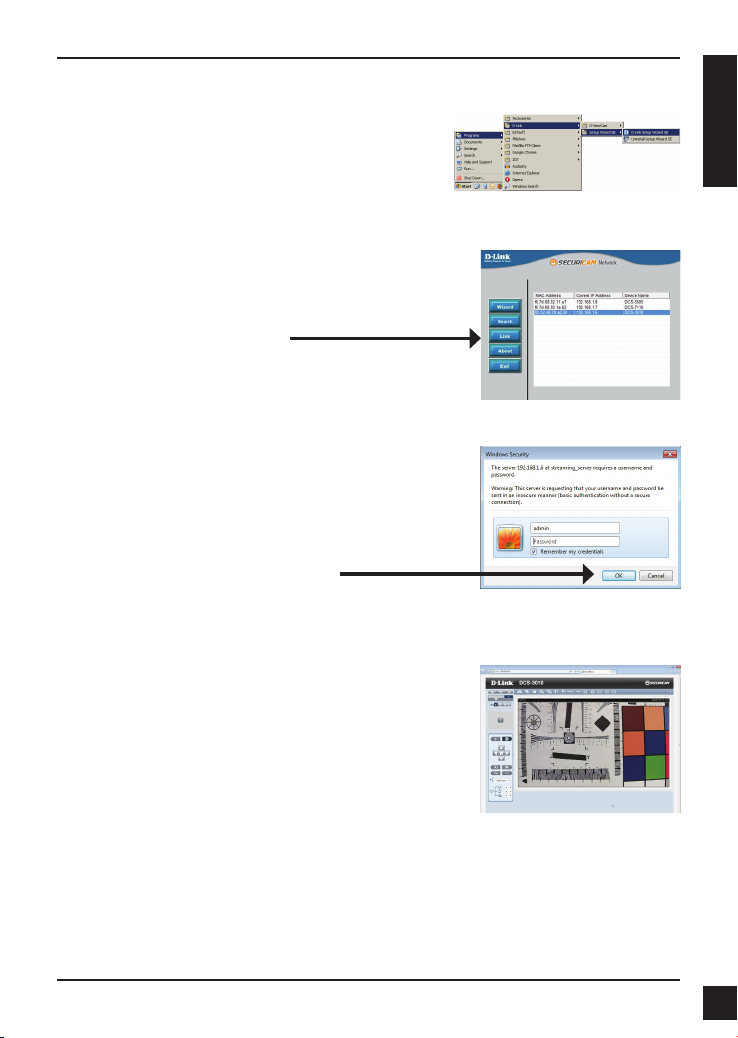

Viewing Camera via Web Browser
This section shows your camera’s live video. You
can select your video prole and view or operate
the camera. For additional information about web
conguration, please refer to the user manual included
on the CD-ROM or the D-Link website.
Enter admin as the default username and leave the
password blank. Click OK to continue.
Select the camera and click the button labeled "Link"
to access the web conguration.
The Setup Wizard will automatically open your web
browser to the IP address of the camera.

D-Link DCS-3010 Quick Install Guide
10
ENGLISH
TECHNICAL SUPPORT
Australia:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.com.au
E-mail: [email protected]
India:
Tel: [phone]
Toll Free 1800-233-0000
Web: www.dlink.co.in
E-Mail: [email protected]
Singapore, Thailand, Indonesia,
Malaysia, Philippines, Vietnam:
Singapore - www.dlink.com.sg
Thailand - www.dlink.co.th
Indonesia - www.dlink.co.id
Malaysia - www.dlink.com.my
Philippines - www.dlink.com.ph
Vietnam - www.dlink.com.vn
Korea:
Tel : [phone]
Monday to Friday 9:00am to 6:00pm
Web : http://d-link.co.kr
E-mail : [email protected]
New Zealand:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.co.nz
E-mail: [email protected]
South Africa and Sub Sahara
Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South
Africa Time
Web: http://www.d-link.co.za
E-mail: [email protected]
D-Link Middle East - Dubai, U.A.E.
Plot No. S31102,
Jebel Ali Free Zone South,
P.O.Box 18224, Dubai, U.A.E.
Tel: [phone]
Fax: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Egypt
1, Makram Ebeid Street - City Lights Building
Nasrcity - Cairo, Egypt
Floor 6, ofce C2
Tel.: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Kingdom of Saudi Arabia
Ofce # 84 ,
Al Khaleej Building ( Mujamathu Al-Khaleej)
Opp. King Fahd Road, Olaya
Riyadh - Saudi Arabia
Tel: [phone]
Technical Support:
[phone]
General Inquiries: info.sa@ dlinkmea.com
Tech Support: support.sa@ dlinkmea.com
Pakistan
Islamabad Ofce:
61-A, Jinnah Avenue, Blue Area,
Suite # 11, EBC, Saudi Pak Tower,
Islamabad - Pakistan
Tel.: [phone]
Fax: [phone]
Karachi Ofce:
D-147/1, KDA Scheme # 1,
Opposite Mudassir Park, Karsaz Road,
Karachi – Pakistan
Phone: [phone]
Fax: [phone]
Technical Support: [phone], 34305069
General Inquiries: [email protected]
Tech Support: [email protected]
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in

D-Link DCS-3010 Quick Install Guide 11
ENGLISH
TECHNICAL SUPPORT
Iran
Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest
St. , Argentine Sq. ,
Tehran IRAN
Postal Code : 1513833817
Tel: [phone],19
+98-21-88706653,54
General Inquiries: [email protected]
Tech Support: [email protected]
Morocco
M.I.T.C
Route de Nouaceur angle RS et CT 1029
Bureau N° 312 ET 337
Casablanca , Maroc
Phone : [phone]
Email: [email protected]
Lebanon RMA center
Dbayeh/Lebanon
PO Box:901589
Tel: [phone] Ext:14
Fax: [phone] Ext:12
Email: [email protected]
Bahrain
Technical Support: [phone]
Kuwait:
Technical Support: + 965 22453939 / +965
22453949
Türkiye Merkez İrtibat Ofisi
Ayazağa Maslak yolu
Erdebil Cevahir İş Merkezi No: 5/A Ayazağa /
Maslak İstanbul
Tel: [phone]
Ücretsiz Müşteri Destek Hattı: 0 800 211 00 65
W e b :w w w. d l i n k . c o m . t r
Teknik Destek: [email protected]
073-796-2797

D-Link DCS-3010 Quick Install Guide
12
РУССКИЙ
Руководство по быстрой
установке DCS-3010
Этот документ содержит пошаговые инструкции по установке камеры DCS-3010
в сети. За дополнительной информацией об использовании камеры, пожалуйста,
обратитесь к руководству пользователя на CD-диске из комплекта поставки или на
web-сайте D-Link.
Шаги по установке
1. Проверьте комплект поставки по списку ниже.
2. Обзор устройства
3. Установка камеры
4. Настройка с помощью мастера
1. Комплект поставки
° HD видеокамера с поддержкой PoE DCS-3010
° Подставка для камеры
° Руководство пользователя и программное обеспечение на компакт-диске
° Ethernet-кабель 5 категории
°
Адаптер питания *
° Краткое руководство по установке
° Крепление для кольца объектива
° Шестигранный ключ
Если что-либо из перечисленного отсутствует, пожалуйста, обратитесь к
поставщику.
* В комплект поставки DCS-3010/UPA адаптер питания не входит.

D-Link DCS-3010 Quick Install Guide 13
РУССКИЙ
2. Обзор устройства
Индикатор
Индикатор
питания и
наличия сети
Reset
Нажмите и удерживайте эту
кнопку в течение 10 секунд
для сброса настроек камеры к
параметрам по умолчанию
Адаптер питания *
постоянного тока
12В постоянного тока
Ethernet (PoE)
Разъем RJ-45 Ethernet, который
также может использоваться
для питания камеры с помощью
PoE

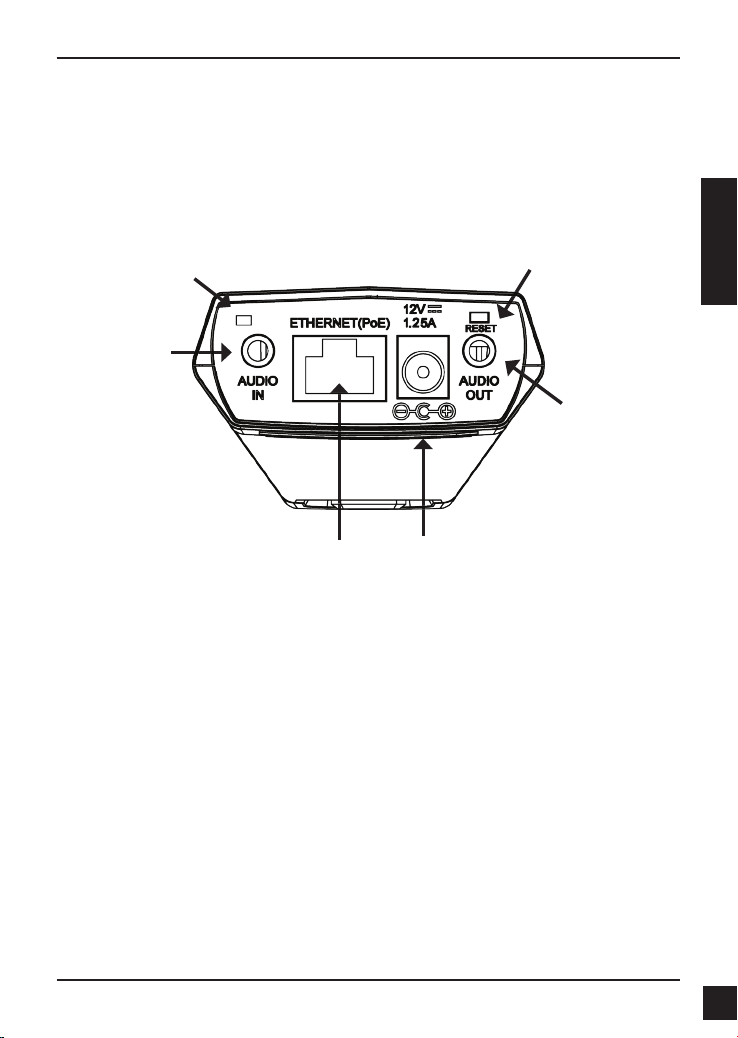

Задняя панель
Разъем для микрофона
Используется для
подключения внешнего
микрофона
Выходной разъем AV
Выходной разъем Аудио/
Видео для подключения
внешнего динамика и ТВ/
монитора
* В комплект поставки DCS-3010/UPA адаптер питания не входит.

D-Link DCS-3010 Quick Install Guide
14
РУССКИЙ
Передняя панель
Встроенный
микрофон
Внутренний микрофон
Слот для карты Micro SD
Локальная карта Micro SD для
хранения записанных изображений
и видео
Боковая панель

D-Link DCS-3010 Quick Install Guide 15
РУССКИЙ
Правая панель
Панель кнопок
Разъем DC-Iris
Разъем для линз с
автоматической диафрагмой

D-Link DCS-3010 Quick Install Guide
16
РУССКИЙ
3. Установка устройства
Базовое соединение (без PoE)
Подключите камеру к коммутатору или маршрутизатору с помощью кабеля
Ethernet. Подключите кабель адаптера питания к камере и к электрической
розетке. (В комплект поставки DCS-3010/UPA адаптер питания не входит.)
Подключение с использованием коммутатора PoE
Если используется PoE коммутатор или маршрутизатор, подключите сетевую
камеру через кабель Ethernet. PoE будет передавать питание и данные по одному
кабелю.
Примечание: Как только на устройство будет подаваться питание, индикатор
загорится красным светом. Если устройство получило IP-адрес и
станет доступным по сети, индикатор будет гореть зеленым светом.
1.25A
1.25A

D-Link DCS-3010 Quick Install Guide 17
РУССКИЙ
4. Конфигурация с помощью мастера установки
Нажмите Setup Wizard для начала установки.
Расположите компакт-диск DCS-3010 в CD-ROM привод компьютера для начала
установки. Если функция автозагрузки на компьютере отключена, или файл D-Link
Launcher не загрузился автоматически, то нажмите Пуск > Выполнить. Введите
D:\autorun.exe, где D: означает букву привода CD-ROM.
После нажатия на Setup Wizard откроется
следующее окно.
Нажмите Next для продолжения.
Нажмите Yes для принятия лицензионного
соглашения.
Нажмите Finish для завершения установки.
Чтобы начать процесс установки, нажмите Next.
Примечание: Установка может занять несколько
минут.

D-Link DCS-3010 Quick Install Guide
18
РУССКИЙ
Нажмите на иконку D-Link Setup Wizard SE,
созданную в меню Windows - Пуск.
Пуск > D-Link > Setup Wizard SE
Уделите немного времени для подтверждения
настроек и нажмите Restart.
Выберите DHCP-сервер, если камера при начальной
загрузке получает IP-адрес автоматически.
Выберите статический IP-адрес, если камера при
загрузке каждый раз будет использовать тот же
самый IP-адрес.
Нажмите Next для перехода на следующую
страницу.
Введите имя администратора и пароль. Для первой
регистрации имя администратора по умолчанию
admin с пустым паролем.
Нажмите Next для перехода на следующую
страницу.
Появится мастер установки и отобразит MAC-адрес
и IP-адрес камеры. Если в сети присутствует
DHCP-сервер, то будет отображен корректный
IP-адрес. Если в сети не используется DHCP-сервер,
то будет отображен статический IP-адрес по
умолчанию для сетевой камеры - 192.168.0.20.
Нажмите кнопку Wizard для продолжения.

D-Link DCS-3010 Quick Install Guide 19
РУССКИЙ
Нажмите на иконку D-Link Setup Wizard SE,
созданную в меню Windows - Пуск.
Пуск > D-Link > Setup Wizard SE
Обзор камеры через web-браузер
Данный раздел отображает реальное видео в
реальном времени. Здесь можно выбрать свой
профиль и отображение видео или управлять
камерой. За дополнительной информацией по
web-конфигурации, пожалуйста, обратитесь к
руководству пользователя на компакт-диске или на
web-сайте D-Link.
Введите имя пользователя по умолчанию - admin и
оставьте поле с паролем пустым. Нажмите OK для
продолжения.
Выберите камеру и нажмите кнопку "Link" для
доступа к web-странице конфигурации.
Мастер установки автоматически откроется в
web-браузере с IP-адресом камеры.

D-Link DCS-3010 Quick Install Guide
20
РУССКИЙ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Камера Аппаратный
профиль
1/4-дюймовый мегапиксельный
CMOS-сенсор
256 МБ SDRAM
32 МБ флэш-памяти
Объектив с фиксированным
фокусным расстоянием 4 мм
Апертура: F1.5
Углы обзора:
56,9° (по горизонтали)
35,9° (по вертикали)
Характеристики
изображения
Настройка качества и размера
изображения, скорости передачи
кадров и скорости передачи
данных
и вставка текста
3 настраиваемых окна для
обнаружения движения
5 настраиваемых зон
приватных масок
Настройка яркости,
насыщенности цвета, контраста
и резкости
Минимальное освещение: 1
люкс / F1.5
Сжатие видео Сжатие видео в форматах H.264/
MPEG-4/MJPEG
H.264/MPEG-4 мультикаст
вещание
JPEG для стоп-кадров
Разрешение
видео
1280 x 800, 640 x 400, 320 x 200 до 30 кадров/с1
Поддержка
аудио
Кодирование речи GSM-AMR, скорость передачи: от 4,75 кбит/с до
12,2 кбит/с
Кодирование аудио G.711, скорость передачи: от 8 кбит/с до 64
кбит/с Кодирование аудио MPEG-4 AAC, скорость передачи: от 16
кбит/с до 128 кбит/с
Сеть Сетевые
протоколы
IPv4
TCP/IP
UDP
ICMP
DHCP-клиент
NTP-клиент (D-Link)
DNS-клиент
DDNS-клиент (D-Link)
SMTP-клиент
FTP-клиент
HTTP / HTTPS
Samba-клиент
PPPoE
UPnP port forwarding
RTP / RTSP/ RTCP
Фильтрация IP-адресов
QoS
CoS
Multicast
IGMP
Соответствие ONVIF
Безопасность Защита учетной записи
администратора и группы
пользователей
Аутентификация по паролю
Потоковая передача HTTPS
Шифрование HTTP и RTSP
Контроль доступа удаленных
клиентов
