D-Link DCS-7413 User manual

This document will guide you through the
basic installation process for your new
D-Link Network Camera.
DCS-7413
Quick Installation Guide
Full HD Day & Night Outdoor Network Camera
Quick Installation Guide
Installationsanleitung
Guide dinstallation
Guía de instalación
Guida di Installazione
Documentation also available on
CD and via the D-Link Website

1
D-Link DCS-7413 Quick Install Guide
ENGLISH
Quick Install Guide
This installation guide provides basic instructions for installing the Network Camera on
your network. For additional information about how to use the camera, please see the
Users Manual which is available on the CD included in this package or from the D-Link
support website.
Installation Steps
1. Verify the package contents against the list below.
2. Hardware Overview
3. SD Card Installation
4. Hardware Installation
5. Conguration with Wizard
1. Package Contents
DCS-7413 Network Camera
Manual and Software on CD-ROM
Quick Install Guide
Power Adapter
AV & Power Cables
CAT-5 Ethernet Cable
Extension Adapter
Mounting Bracket and Screws
If any of the above items are missing, please contact your reseller.
Safety Notice:
Installation and servicing should be done by certied technicians so as to conform to all
local codes and prevent voiding your warranty.

2D-Link DCS-7413 Quick Install Guide
ENGLISH

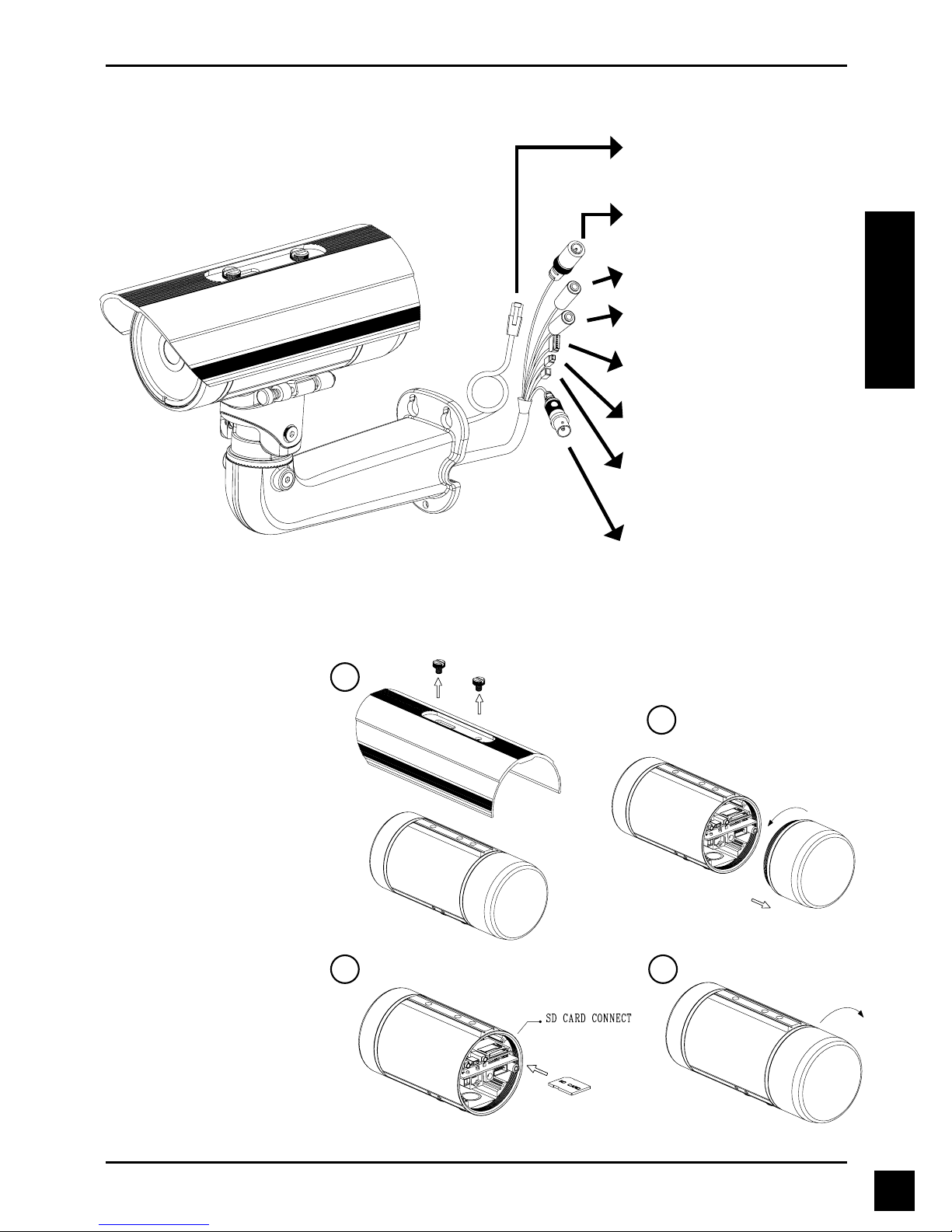

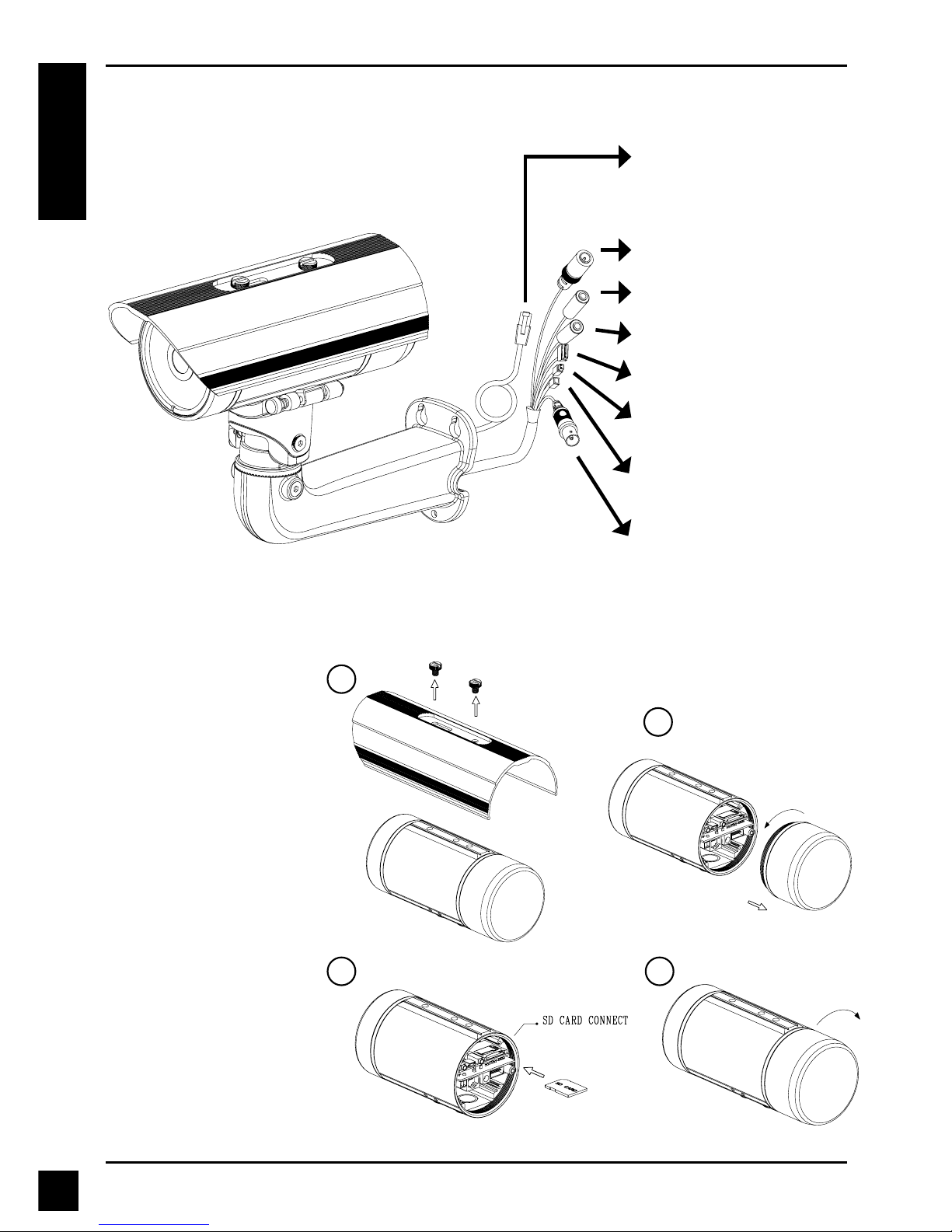

2. Hardware Overview
Install the SD Card
Push the SD card into
the camera with the gold
contacts oriented towards
the base of the camera. To
eject the SD card, push the
SD card into the slot.
3. SD Card Installation
Disassemble the Camera
Open the camera by loosen
the 2 screws.
Power Connector
Connects to 12 V DC power
24 V Power Connector
Connects to 24 V AC power
BNC
Analog video output
Ethernet Jack
RJ-45 connector for Ethernet
which can also be used to power
the camera using Power over
Ethernet (PoE)
Audio In
Connects to a microphone
DI/DO Wiring, 12V DC output
I/O connectors for external devices
Audio Out
Connects to speakers
3 4
1
2
Reset
Press and hold this button for 10
seconds to reset the camera

3
D-Link DCS-7413 Quick Install Guide
ENGLISH

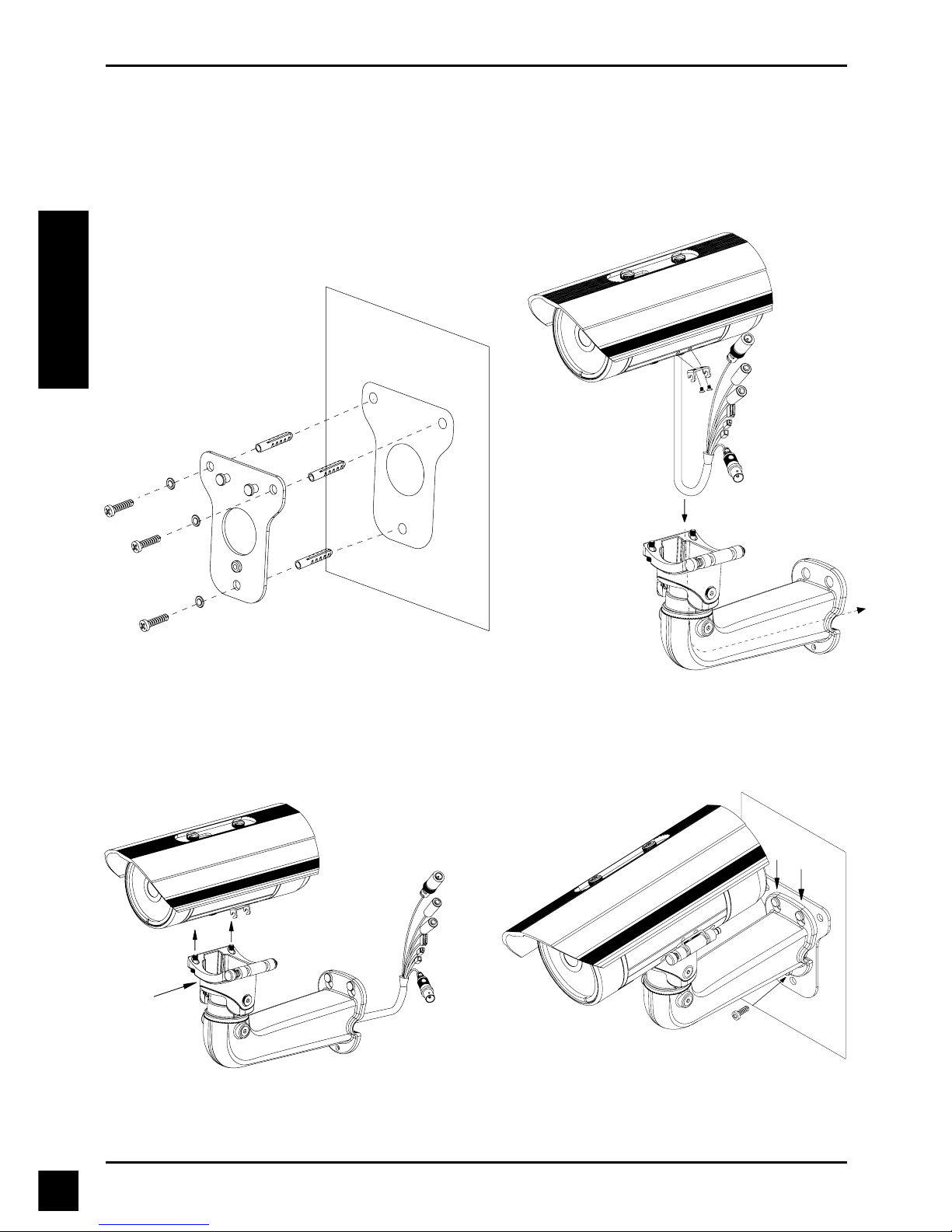

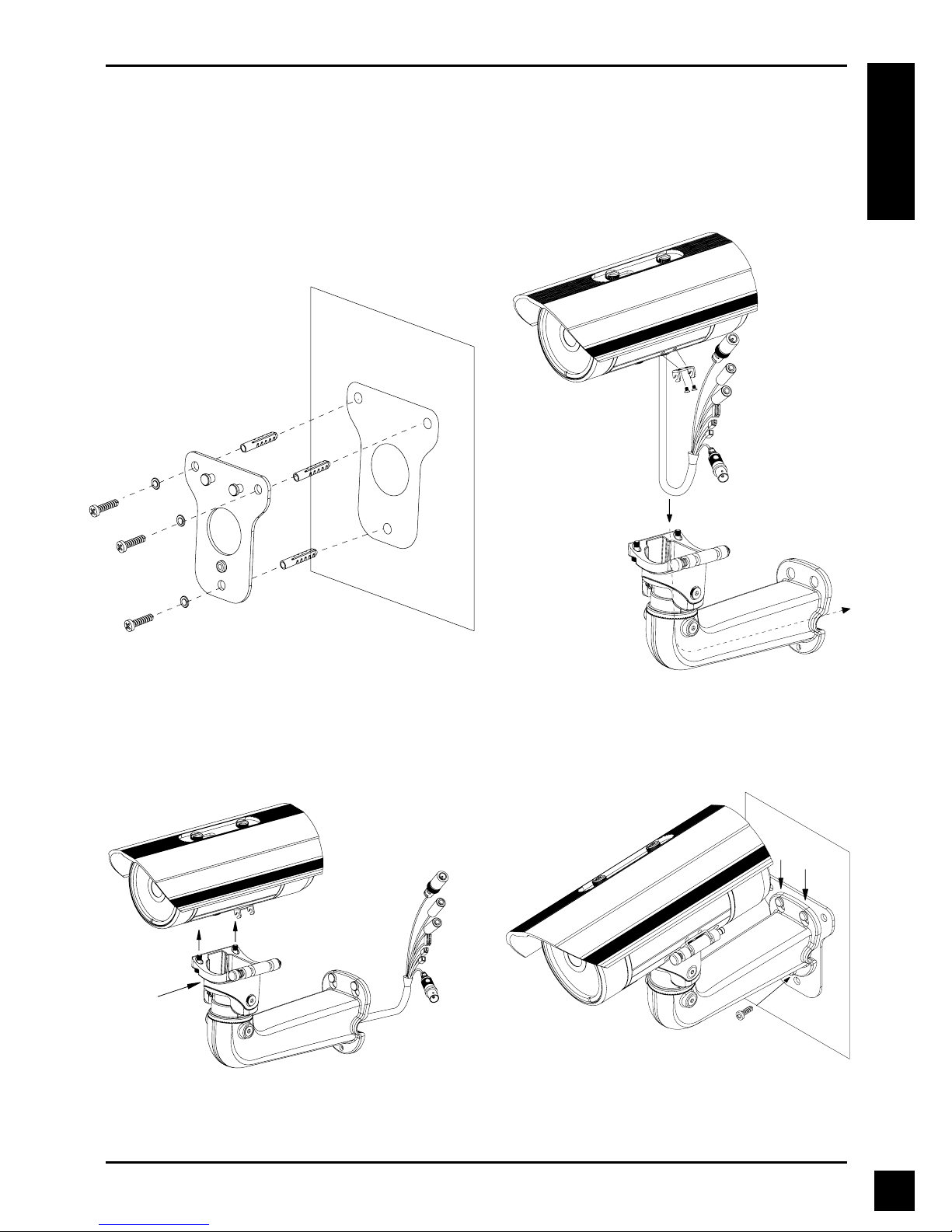

4. Mounting Instructions
Mounting Installation
Please see the User Manual for detailed instructions regarding installation and mounting
of the camera using a mounting bracket.
Figure 2.1
Figure 2.3
Figure 2.2
Figure 2.4

4D-Link DCS-7413 Quick Install Guide
ENGLISH

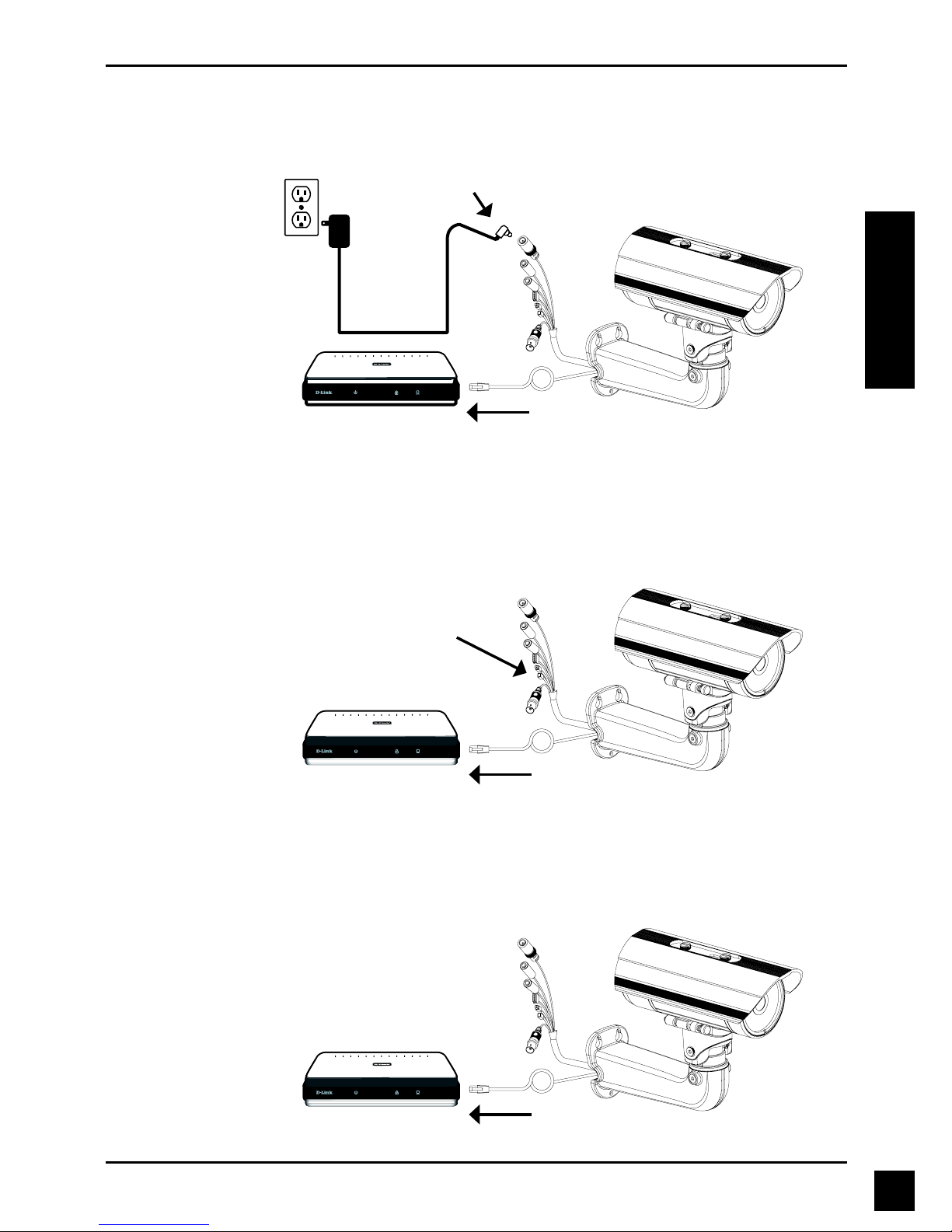

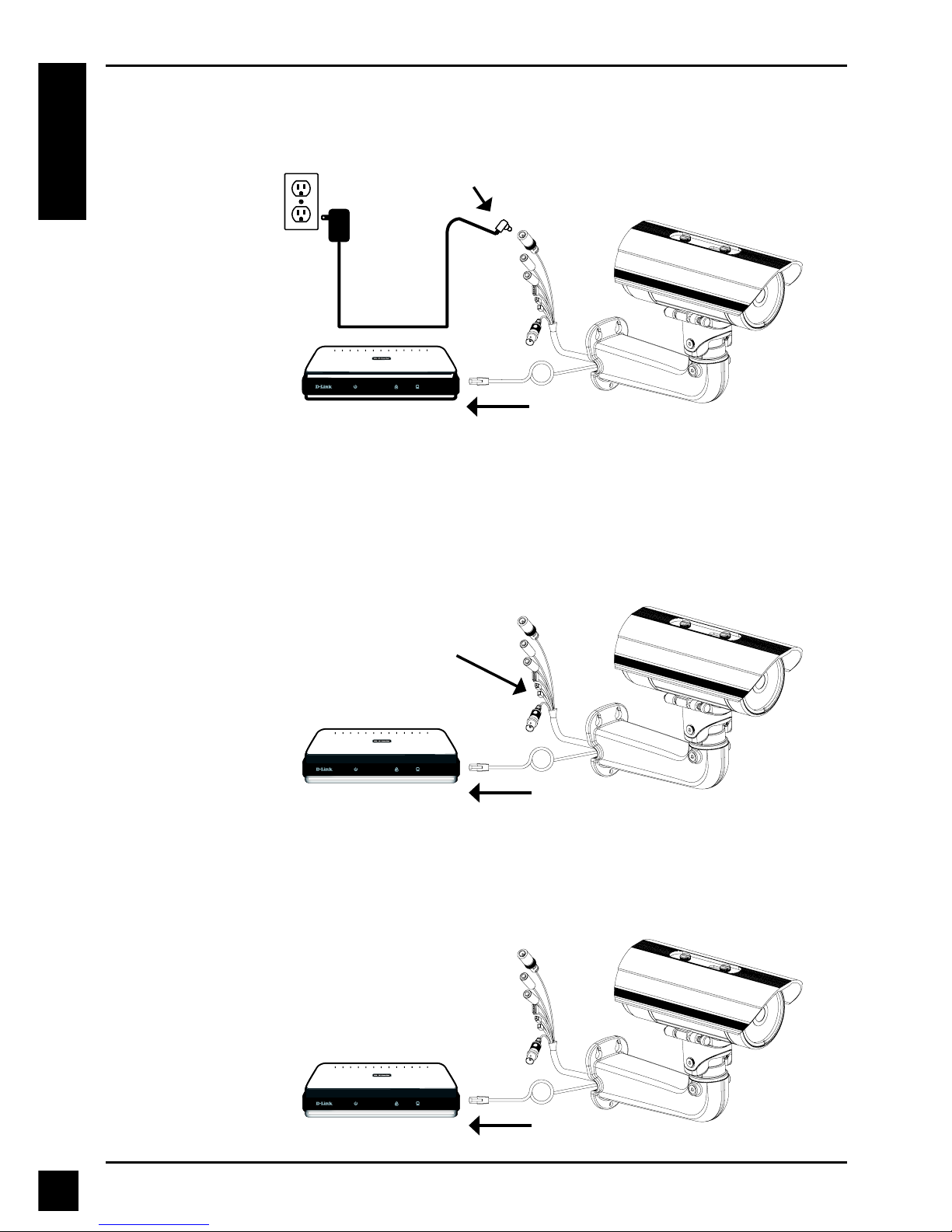

Connection with a PoE Hub
If you are using a PoE hub, connect the IP camera to the hub via an Ethernet cable,
which will provide transmission of both power and data over a single cable.
General Connection Using 24 V AC Power Wiring
1. Connect the network camera to a hub via an Ethernet cable.
2. Connect the supplied power cable from the camera to a power source such as your
building's emergency power.
General Connection Using 12 V DC Power Adapter
1. Connect the network camera to a hub via an Ethernet cable.
2. Connect the supplied power cable from the camera to a power outlet.

5
D-Link DCS-7413 Quick Install Guide
ENGLISH

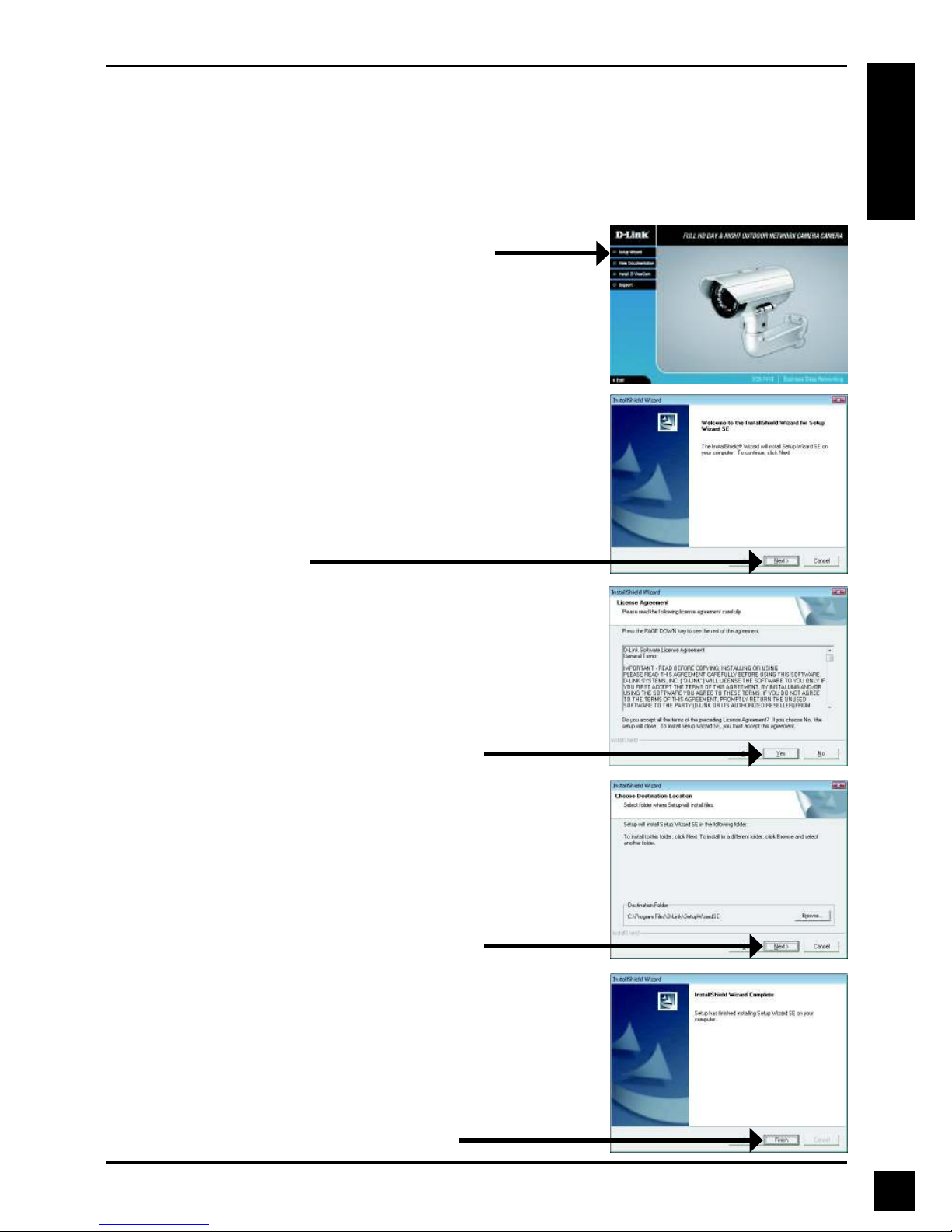

5. Conguration with Wizard
Click Setup Wizard to begin the installation.
Insert the DCS-7413 CD into your computer's CD-ROM drive to begin the installation. If
the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start
automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive
letter of your CD-ROM drive.
After clicking Setup Wizard, the following window will open.
Click Next to continue.
Click Yes to accept the License Agreement.
Click Finish to complete the installation.
To start the installation process, click Next.
Note: The installation may take several minutes to
nish.

6D-Link DCS-7413 Quick Install Guide
ENGLISH

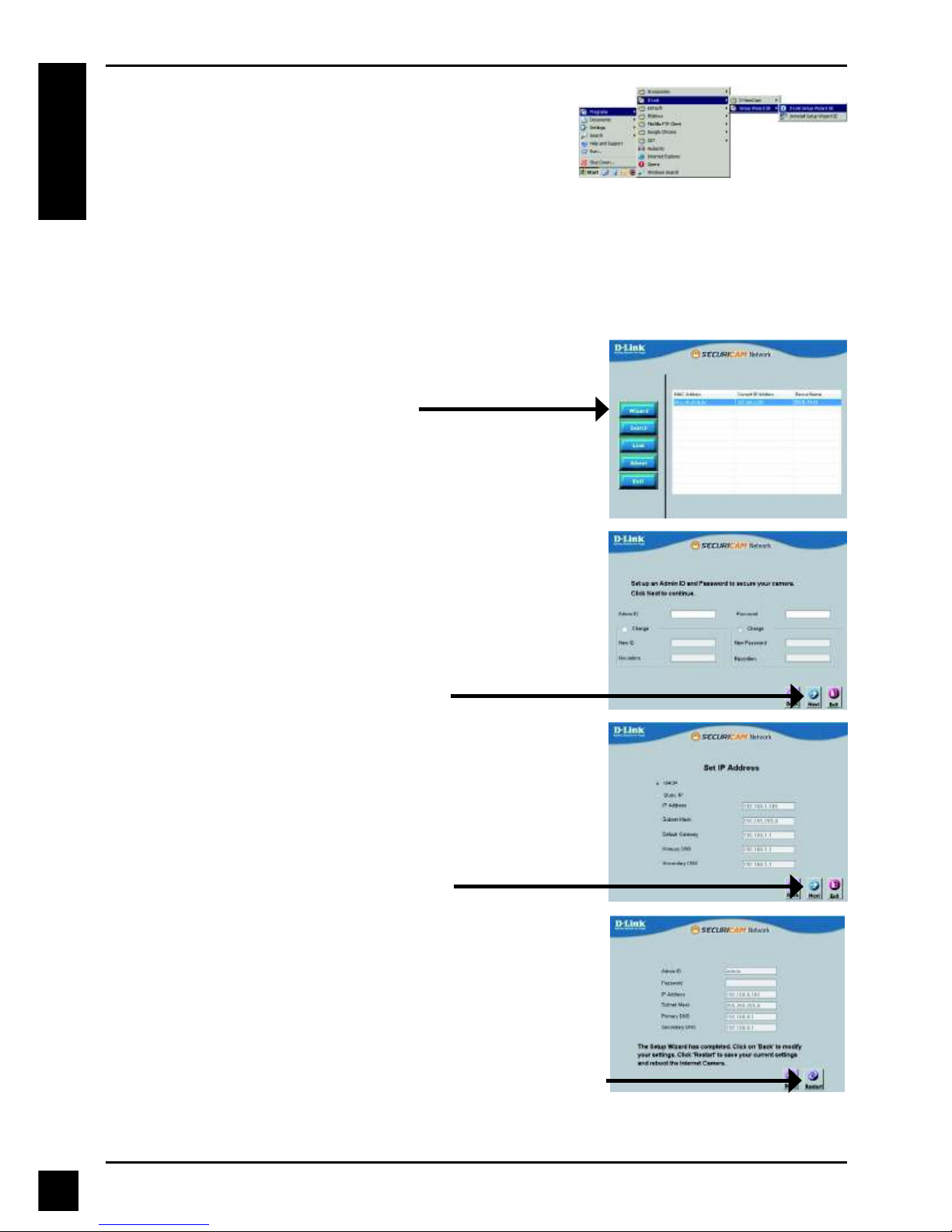

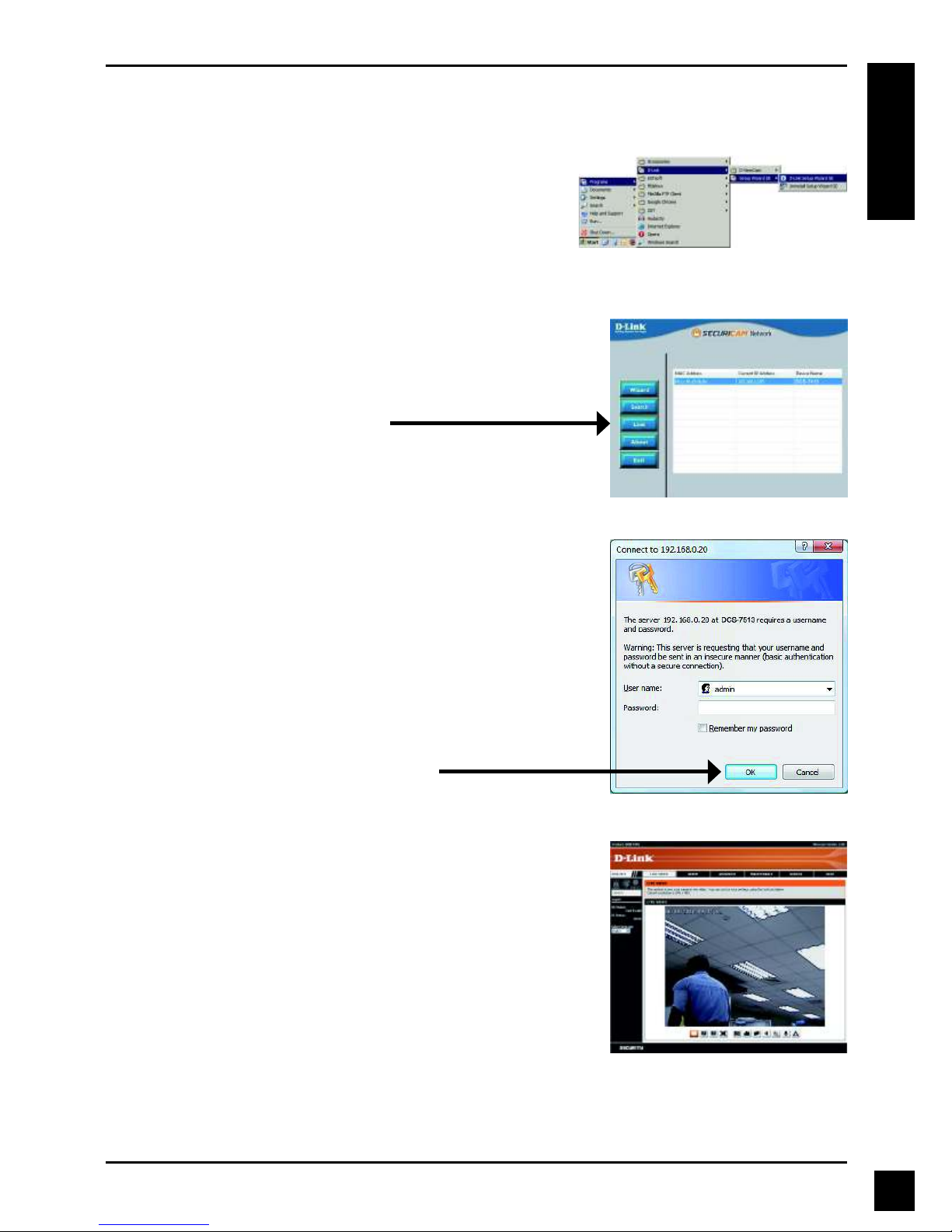

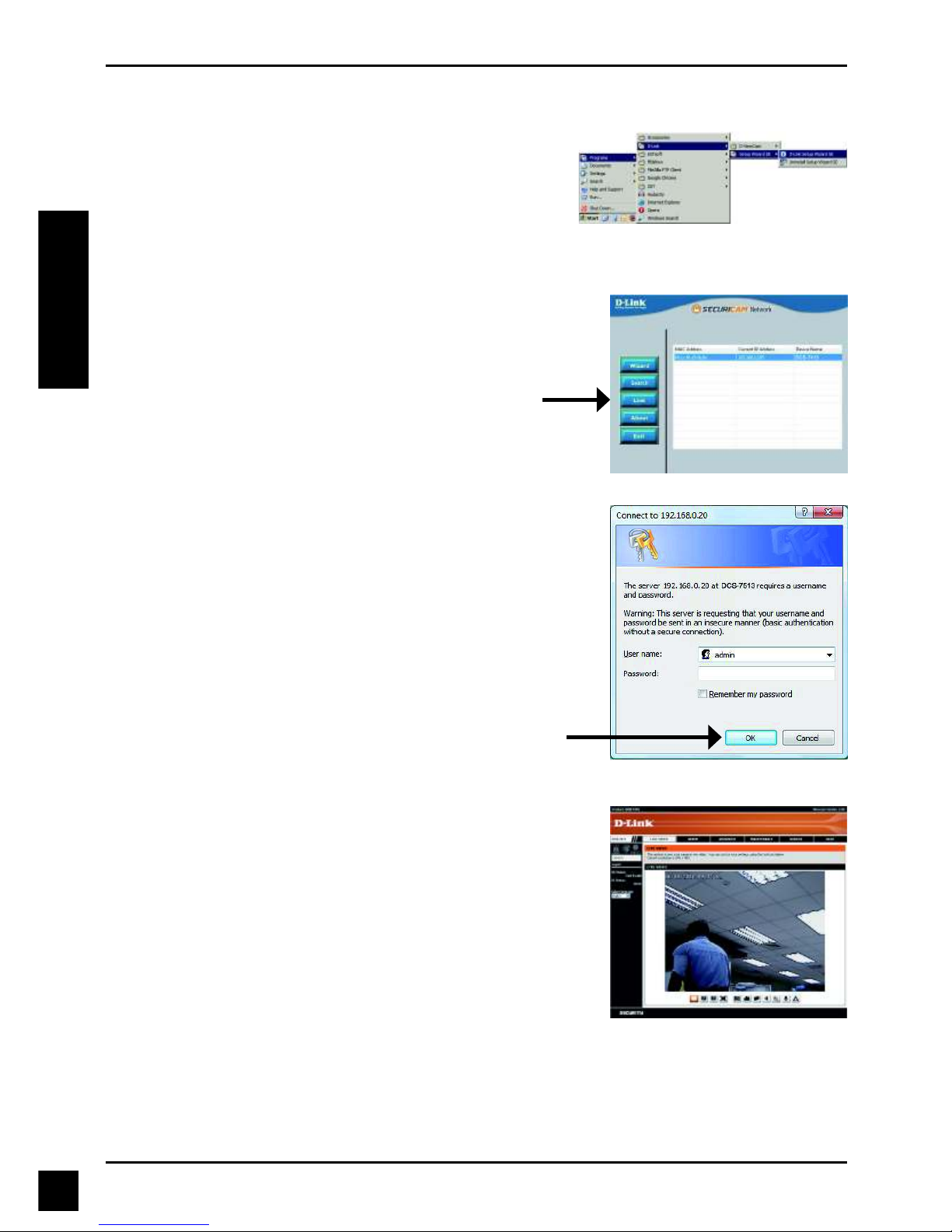

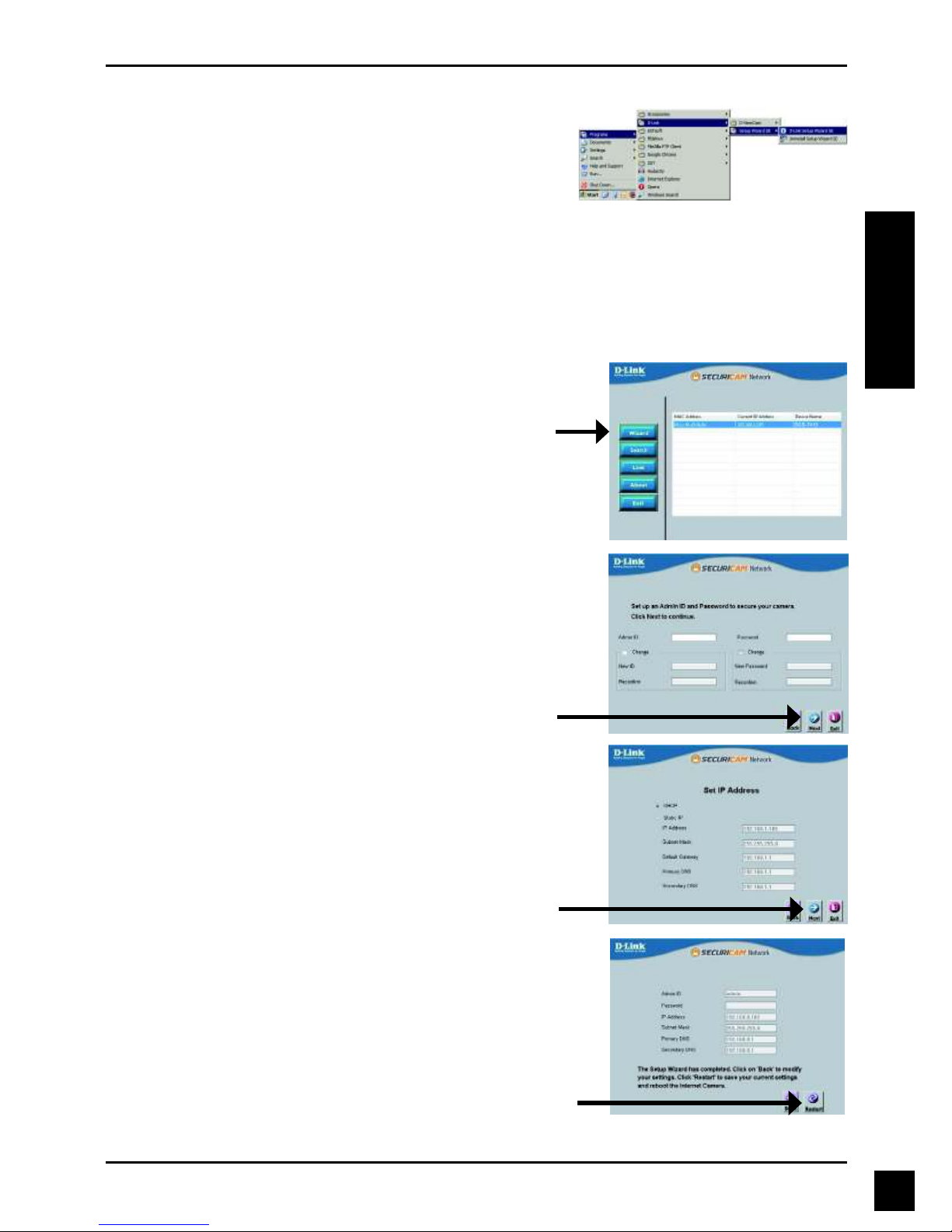

Click on the D-Link Setup Wizard SE icon that was
created in your Windows Start menu.
Start > D-Link > Setup Wizard SE
Take a moment to conrm your settings and click Restart.
Select DHCP if your camera obtains an IP address
automatically when it boots up. Select static IP if the
camera will use the same IP address each time it is
started.
Click Next, to proceed to the next page.
Enter the Admin ID and password. When logging in for
the rst time, the default Admin ID is admin with the
password left blank.
Click Next, to proceed to the next page.
The Setup Wizard will appear and display the MAC
address and IP address of your camera(s). If you have
a DHCP server on your network, a valid IP Address
will be displayed. If your network does not use a
DHCP server, the network camera's default static IP
192.168.0.20 will be displayed.
Click the Wizard button to continue.

7
D-Link DCS-7413 Quick Install Guide
ENGLISH
Click on the D-Link Setup Wizard SE icon that was
created in your Windows Start menu.
Start > D-Link > Setup Wizard SE
Viewing Camera via Web Browser
This section shows your cameras live video. You
can select your video prole and view or operate
the camera. For additional information about web
conguration, please refer to the user manual included
on the CD-ROM or the D-Link website.
Enter admin as the default username and leave the
password blank. Click OK to continue.
Select the camera and click the button labeled "Link"
to access the web conguration.
The Setup Wizard will automatically open your web
browser to the IP address of the camera.

8D-Link DCS-7413 Quick Install Guide
ENGLISH
TECHNICAL SUPPORT
United Kingdom (Mon-Fri) website: http://www.dlink.co.uk FTP: ftp://ftp.dlink.co.uk
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri)
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times

NOTES

10 D-Link DCS-7413 Quick Install Guide
DEUTSCH
DCS-7413 Installationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation
der DCS-7413 Netzwerkkamera in Ihrem Netzwerk. Zusätzliche Informationen zur
Verwendung der Kamera nden Sie im Benutzerhandbuch, das Ihnen auf der CD, die
diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
Installationsschritte
1. Prüfen Sie den Packungsinhalt, ob er mit den auf der Liste unten aufgeführten
Artikeln übereinstimmt.
2. Hardware-Überblick
3. SD-Karteninstallation
4. Hardware-Installation
5. Konguration mithilfe des Assistenten
1. Packungsinhalt
DCS-7413 Netzwerkkamera
CD-ROM mit Software und Handbuch
Schnellinstallationsanleitung
Stromadapter/Netzteil
AV- & Stromkabel
CAT -5 Ethernet-Kabel
Adapter für Erweiterung
Befestigungsklammer und Schrauben
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
Sicherheitshinweis:
Installation und Wartungsarbeiten sollten nur von zertizierten Technikern
vorgenommen werden, zu jeder Zeit allen örtlich geltenden Richtlinien und
Anforderungen entsprechen sowie verhindern, dass Ihr Garantieanspruch erlischt.

11
D-Link DCS-7413 Quick Install Guide
DEUTSCH
2. Hardware-Überblick
Installation der SD-Karte
Stecken Sie die SD-Karte
in die Kamera. Achten
Sie darauf, dass die
goldfarbenen Kontakte auf
den Kamerafuß zeigen. Um
die SD-Karte auszuwerfen,
drücken Sie sie leicht in den
Steckplatz.
3. SD-Karteninstallation
Vorbereitende Demontage
der Kamera
Öffnen Sie das
Kameragehäuse, indem
Sie die 4 Schrauben lösen.
Nehmen Sie den Dom vom
Sockel der Kamera.
3 4
1
2
Stromanschluss
Für den Anschluss an 12 V
Gleichstrom
24 V Stromanschluss
Für den Anschluss an 24 V
Wechselstrom
Ethernet-Anschlussbuchse
RJ-45-Anschluss für Ethernet, der
auch für die Stromzufuhr (PoE) der
Kamera verwendet werden kann
Audio-Eingang
Für den Anschluss eines Mikrofons
DE/DA-Verkabelung, 12V
Gleichstromausgang
E/A-Anschlüsse für externe Geräte
Audio-Ausgang
Anschluss für Lautsprecher
Rücksetzen
Um die Kameraeinstellungen
zurückzusetzen, halten Sie die
Rücksetztaste 10 Sekunden lang gedrückt.
BNC
Analoger Videoausgang

12 D-Link DCS-7413 Quick Install Guide
DEUTSCH
4. Standardmontageanleitungen
Montage und Installation
Genaue Anleitungen zur Installation und Montage der Kamera mithilfe eines
Befestigungsbügels nden Sie im Benutzerhandbuch.
Abbildung 2.1
Abbildung 2.3
Abbildung 2.2
Abbildung 2.4

13
D-Link DCS-7413 Quick Install Guide
DEUTSCH
Anschluss an einen PoE-Hub
Wenn Sie einen PoE-Hub verwenden, schließen Sie die IP-Kamera mit dem
Ethernetkabel an den Hub an, so dass Strom und Daten über ein einziges Kabel
übertragen werden.
Allgemeiner Anschluss mit 24 V Wechselstromverkabelung
1. Schließen Sie die Netzwerkkamera mit dem Ethernetkabel an einen Hub an.
2. Schließen Sie das im Lieferumfang des Produkts enthaltene Stromkabel von der
Kamera an eine Stromquelle an, wie beispielsweise an die Notfallstromzufuhr Ihres
Gebäudes.
Allgemeiner Anschluss mit 12 V Gleichstrom-Netzteil/Stromadapter
1. Schließen Sie die Netzwerkkamera mit dem Ethernetkabel an einen Hub an.
2. Schließen Sie die Kamera mit dem mitgelieferten Stromkabel an eine Steckdose an.

14 D-Link DCS-7413 Quick Install Guide
DEUTSCH

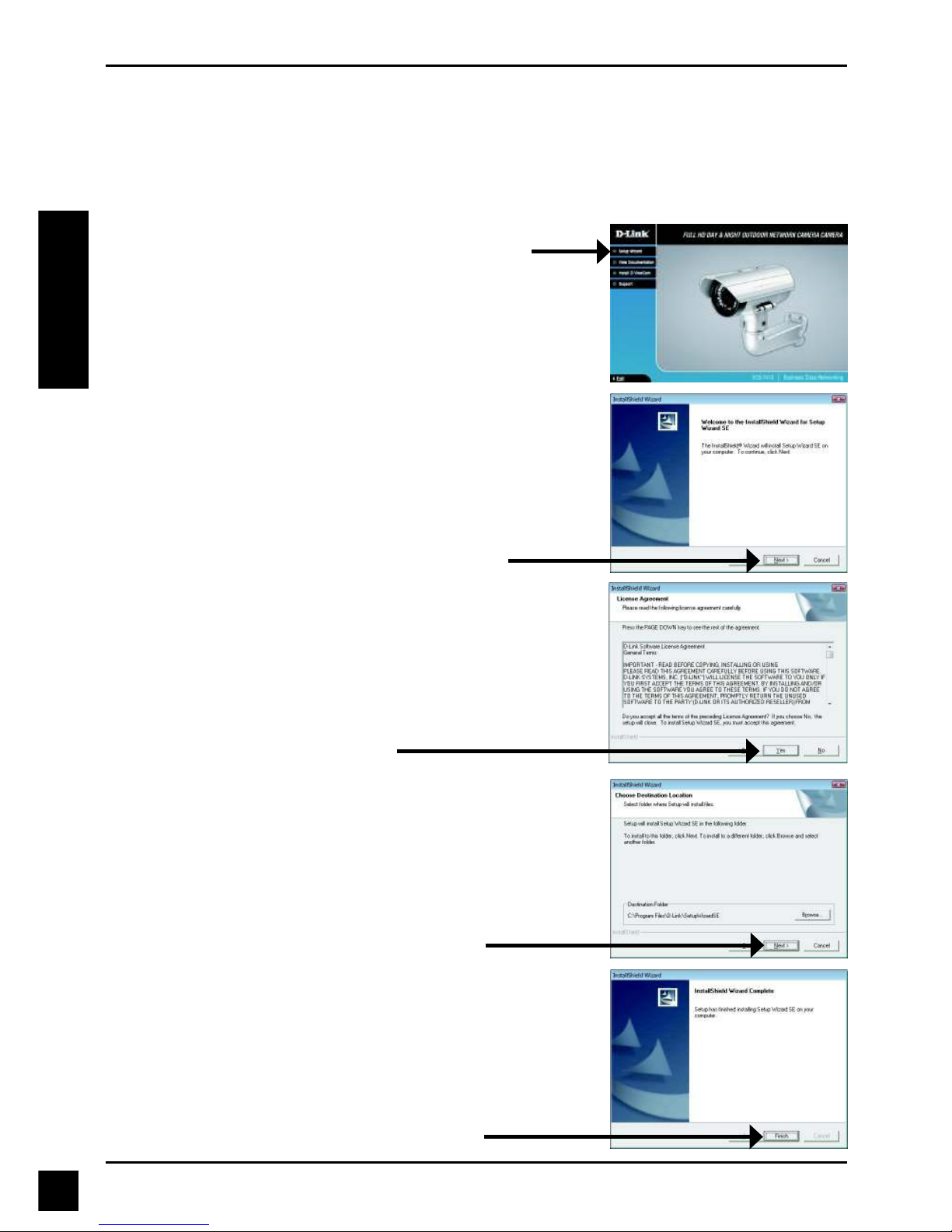

5. Konguration mithilfe des Assistenten
Klicken Sie auf Setup Wizard (Setup-Assistent),
um die Installation zu beginnen.
Legen Sie die DCS-7413 CD in das CD-ROM-Laufwerk Ihres Computers, um die Installation
zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder
der D-Link Launcher startet nicht automatisch, klicken Sie auf Start > Ausführen. Geben Sie
D:\autorun.exe ein, wobei D: für den Laufwerkbuchstaben Ihres CD-ROM-Laufwerks steht.
Nachdem Sie auf 'Setup Wizard' (Setup-Assistent) geklickt
haben, wird das folgende Fenster geöffnet.
Klicken Sie auf Next(Weiter), um fortzufahren.
Klicken Sie auf Yes (Ja), um die
Lizenzvereinbarung zu akzeptieren.
Klicken Sie auf Finish (Fertig stellen), um
die Installation abzuschließen.
Um den Installationsprozess zu starten, klicken Sie auf
Next (Weiter).
Hinweis: Der Installationsvorgang kann mehrere
Minuten dauern.

15
D-Link DCS-7413 Quick Install Guide
DEUTSCH
Klicken Sie auf das Symbol für den D-Link SE Setup-
Assistenten, der in Ihrem Windows-Startmenü erstellt
wurde.
Start > D-Link > Setup Wizard SE
Prüfen Sie Ihre Einstellungen und klicken Sie dann auf
Restart (Neustart).
Wählen Sie DHCP, wenn Ihrer Kamera bei Systemstart
automatisch eine IP-Adresse zugewiesen wird. Wählen
Sie statische IP, wenn die Kamera bei jedem Neustart
die gleiche IP-Adresse verwendet.
Klicken Sie auf Next (Weiter), um die nächste Seite
anzuzeigen.
Geben Sie die Administratorkennung und das Kennwort
ein. Bei Erstanmeldung ist die standardmäßige
Administratorkennung admin. Das Feld <password>
(Kennwort) bleibt leer.
Klicken Sie auf Next (Weiter), um die nächste Seite
anzuzeigen.
Der Setup-Assistent wird aufgerufen und zeigt die
MAC- und IP-Adresse Ihrer Kamera(s) an. Wenn in
Ihrem Netzwerk ein DHCP-Server vorhanden ist, wird
eine gültige IP-Adresse angezeigt. Weist Ihr Netzwerk
keinen DHCP-Server auf, wird die standardmäßige
statische IP-Adresse 192.168.0.20 der Netzwerkkamera
angezeigt.
Klicken Sie auf Wizard (Assistent), um fortzufahren.

16 D-Link DCS-7413 Quick Install Guide
DEUTSCH
Klicken Sie auf das Symbol für den D-Link SE
Setup-Assistenten, der in Ihrem Windows-
Startmenü erstellt wurde.
Start > D-Link > Setup Wizard SE
Anzeige der Kamera über einen Webbrowser
In diesem Abschnitt werden Live Videoaufnahmen
Ihrer Kamera angezeigt. Sie können Ihr Videoprol
auswählen und die Kamera anzeigen und bedienen.
Weitere Informationen zur Web-Konguration
nden Sie in dem auf der CD-ROM enthaltenen
Benutzerhandbuch oder auf der D-Link-Website.
Geben Sie als Standard-Benutzernamen admin ein
und lassen Sie das Feld 'Password' (Kennwort) leer.
Klicken Sie auf OK, um fortzufahren.
Wählen Sie die Kamera aus und klicken Sie auf die
Schaltäche Link, um auf die Web-Konguration
zuzugreifen.
Der Setup-Assistent öffnet automatisch Ihren
Webbrowser mit der IP-Adresse der Kamera.

17
D-Link DCS-7413 Quick Install Guide
DEUTSCH
TECHNISCHE UNTERSTÜTZUNG
Deutschland: Web: http://www.dlink.de
Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://www.dlink.at
Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://www.dlink.ch
Telefon: [phone],08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.

NOTES
