D-Link DES-1005P User manual

5-PORT 10/100MBPS UNMANAGED DESKTOP
POE SWITCH
DES-1005P
QUICK
INSTALLATION
GUIDE
INSTALLATIONSANLEITUNG
GUIDE D’INSTALLATION
GUÍA DE INSTALACIÓN
GUIDA DI INSTALLAZIONE
INSTALLATIEHANDLEIDING
INSTRUKCJA INSTALACJI
INSTALAČNÍ PŘÍRUČKA
TELEPÍTÉSI SEGÉDLET
INSTALLASJONSVEILEDNING
INSTALLATIONSVEJLEDNING
ASENNUSOPAS
INSTALLATIONSGUIDE
GUIA DE INSTALAÇÃO
ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
VODIČ ZA BRZU INSTALACIJU
KRATKA NAVODILA ZA UPORABO
GHID DE INSTALARE RAPIDĂ

DES-1005P 1
ENGLISH
PACKAGE
CONTENTS
CONTENTS
If any of these items are missing from your packaging, contact your reseller.
Warning: Using a power adapter with a different voltage rating will damage and void the
warranty of this product.
• DES-1005P 5-Port 10/100Mbps Unmanaged Desktop PoE Switch
• Power Adapter (53.5 V, 1.2 A)
• Power Cable
• Mounting Kit
• 4 Rubber Feet
• Quick Install Guide
INTRODUCTION
The D-Link DES-1005P 5-Port 10/100Mbps Unmanaged Desktop PoE Switch is capable of
feeding power to Power over Ethernet (PoE) devices such as network cameras. The DES-
1005P has 5 ports operating at 10/100 Mbps with 4 PoE+ ports (Ports 1 to 4) with a total PoE
budget of 60W, making it ideal for home and small ofce use.

DES-1005P
2
ENGLISH
PRODUCT
SETUP
BEFORE SETTING UP THE DES-1005P
Please follow the steps below to set up the switch:
1. Install the DES-1005P in a cool and dry place. Refer to the Technical Specications for the
acceptable operating temperature and humidity ranges.
2. Install the switch in a site free from strong electromagnetic source, vibration, dust, and direct
sunlight.
3. Leave at least 10 cm of space at the left and right-hand side of the switch for ventilation.
4. Visually inspect the power jack and make sure that it is fully secured to the power adapter.
Do not stack any device on top of the switch.
MOUNTING
• You may mount the switch on a wall with the included mounting kit. Two mounting slots are
provided on the bottom of the switch for this purpose.

DES-1005P 3
ENGLISH

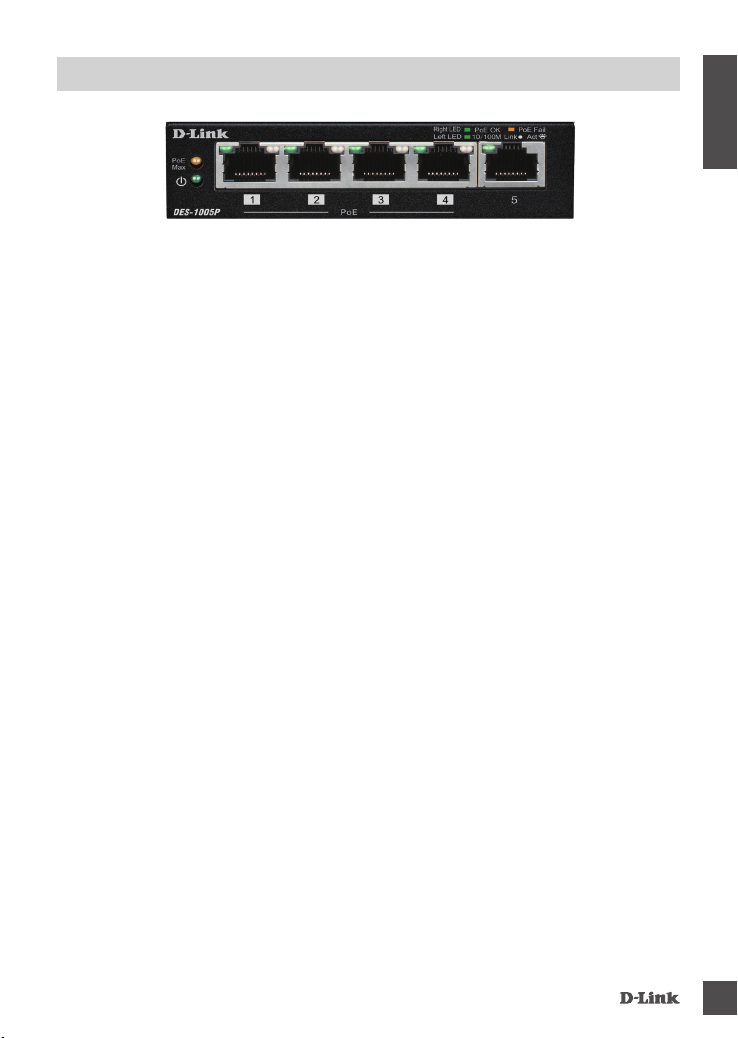

CONNECTING THE DES-1005P TO YOUR NETWORK
A. POWER
Plug the AC power cord into a free outlet or surge protector, then plug the other end of the DC
power jack into the power port of the DES-1005P. The Power LED will illuminate conrming that
the device has powered up successfully.
B. PoE PORTS (PORTS 1 - 4)
PoE Ports 1 to 4 support 802.3at for up to 30W per port for individual usage.
C. 10/100MBPS ETHERNET PORTS (PORTS 1-5)
These ports offer network speeds of either 10 Mbps or 100 Mbps and can operate in half or full-
duplex transfer modes. These ports also support automatic MDI/MDIX crossover, eliminating the
need for crossover cables or uplink ports. Each port can be connected directly to a server, hub,
router, or switch using regular straight-through twisted-pair Ethernet cables.

DES-1005P
4
ENGLISH

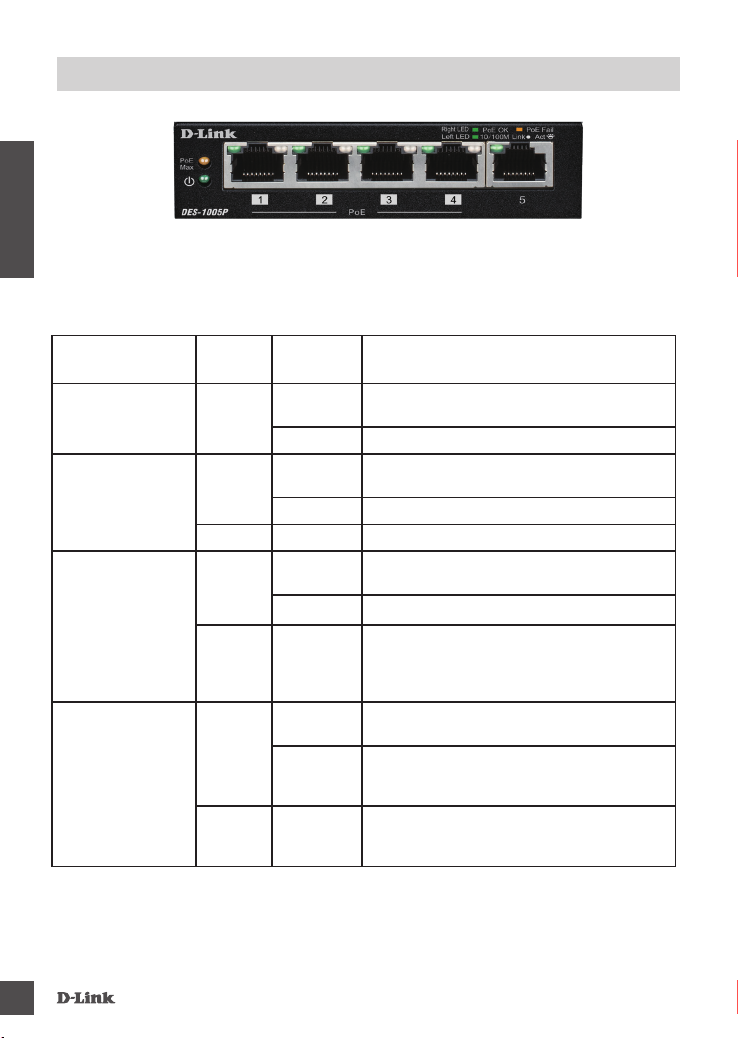

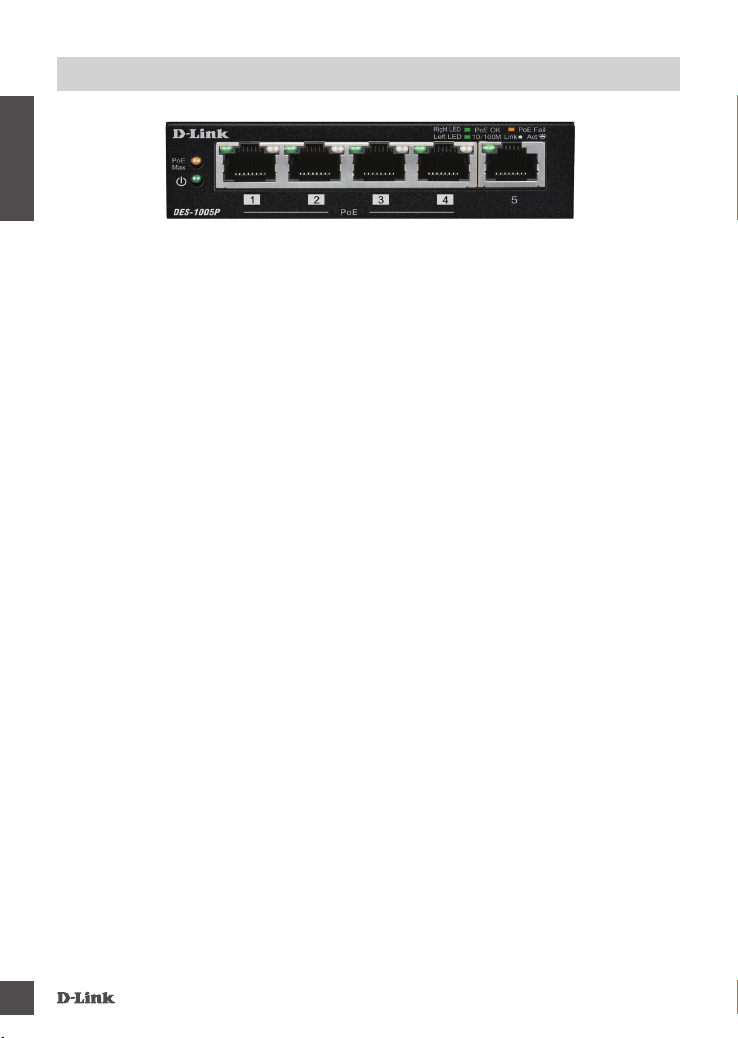

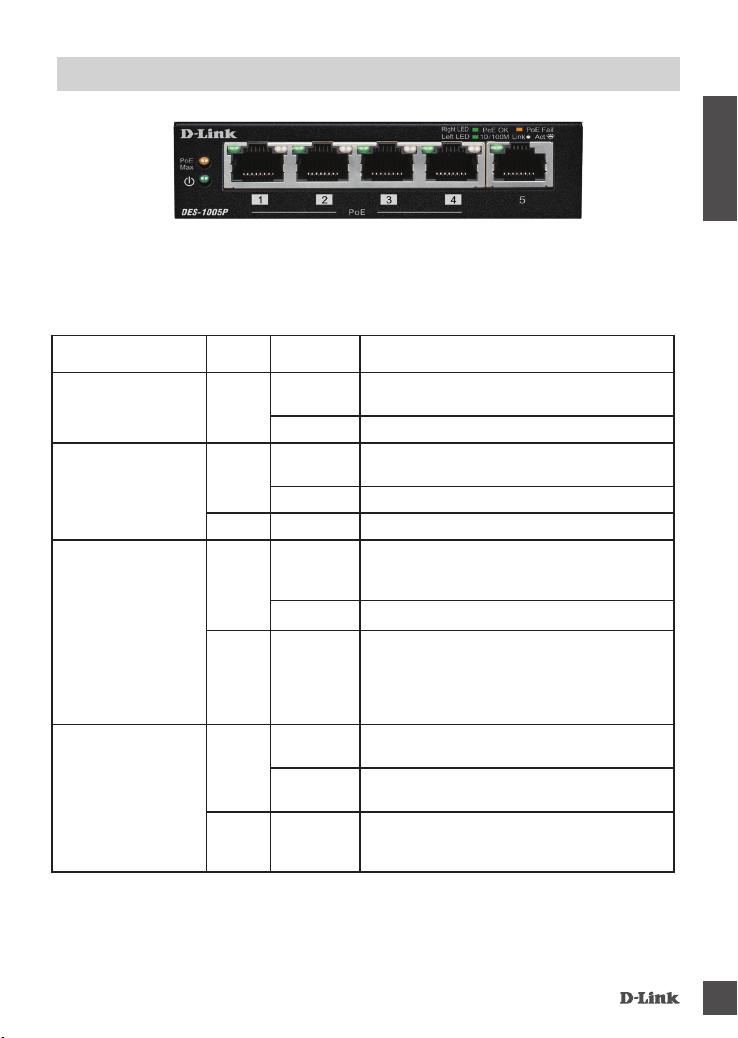

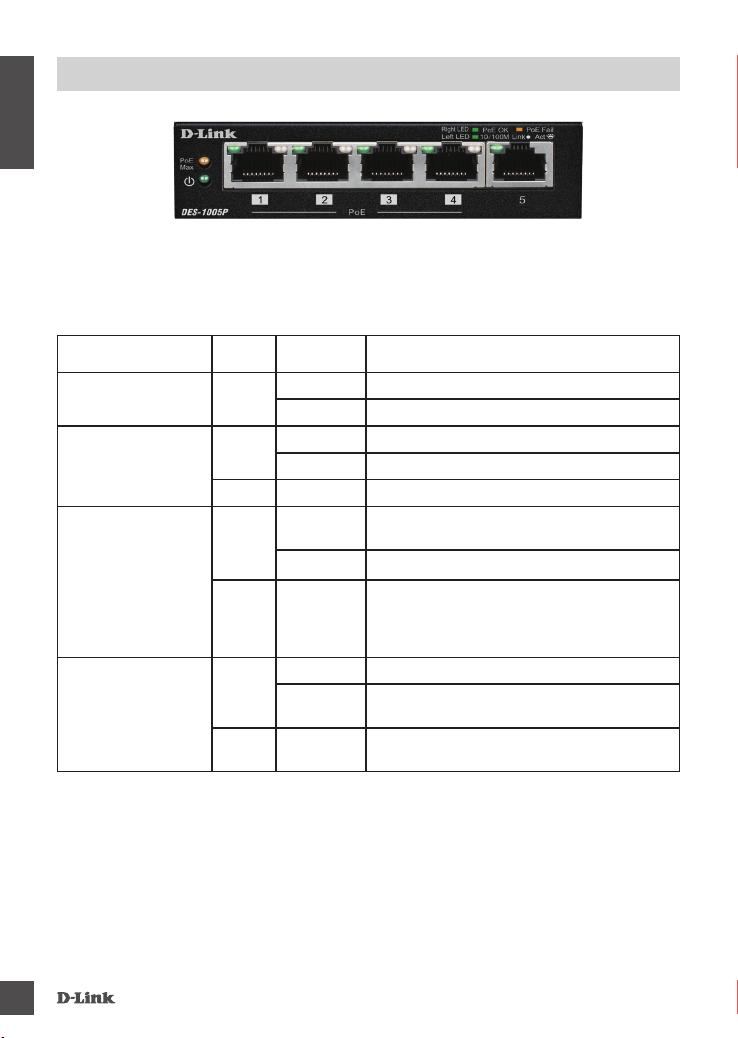

LED INDICATORS
The LED indicators allow you to monitor, diagnose, and troubleshoot any potential problem within the
switch, connection, or attached devices.
LED Color Status Description
Power Green Solid light Power on
Off Power off
Link/Act/Speed Green Solid light Connection to a 10/100 Mbps Ethernet device.
Blinking The port is receiving or transmitting data.
Off Light off No link
PoE ( Ports1 to 4 ) Green Solid light The port is successfully connected to a PoE
device and is powering the device properly.
Off No connection to a PoE device
Amber Blinking A valid PoE load is connected to port output
lines, but the switch does not have sufcient
power for supplying the required load power.
Port power is not activated
PoE Max. Amber Solid light Total power consumption is above 53W.
Blinking Output power to PoE devices has exceeded the
maximum power budget (60W).
Off Light off Total power consumption is below Power Guard
Band (53W).

DES-1005P 5
ENGLISH
TROUBLESHOOTING
SETUP AND CONFIGURATION PROBLEMS
1. WHAT SHOULD I DO IF THE POWER LED DOES NOT LIGHT UP?
- Check if the power adapter is connected properly to the outlet or surge protector and the back of
the device.
2. WHAT SHOULD I DO IF A CONNECTED DEVICE IS NOT DETECTED?
- Ensure the Port LED is illuminated or ashing. If not, try using a new Ethernet cable.
3. WHAT SHOULD I DO IF A POE DEVICE IS NOT POWERED BY THE DES-1005P?
- Ensure that the PoE device is connected to one of the four PoE enabled ports (1 to 4) and the
connected PoE devices do not exceed the maximum power budget of 60 W.
TECHNICAL SUPPORT dlink.com/support

DES-1005P
6
DEUTSCH
PACKUNGSINHALT
INHALT
Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie sich bitte an Ihren Fachhändler.
Warnhinweis: Das Verwenden eines Netzteils mit einer anderen Nennspannung erzeugt Schäden
und macht die Garantie dieses Produkts hinfällig.
• DES-1005P 5-Port 10/100 Mbit/s nicht verwalteter Desktop PoE Switch
• Netzteil (53,5 V, 1,2 A)
• Stromkabel
• Montageset
• 4 Gummifüße
• Installationsanleitung
EINFÜHRUNG
Der D-Link DES-1005P 5-Port 10/100 Mbit/s nicht verwaltete Desktop PoE Switch kann Power
over Ethernet (PoE)-Geräte wie Netzwerk-Kameras mit Strom versorgen. Der DES-1005P hat 5
Anschlüsse, die mit 10/100 MBit/s mit 4 PoE+ Ports betrieben werden (Ports 1 bis 4), bei einem
Gesamt-PoE-Budget von 60 W, was ihn ideal für Privathaushalte und kleine Büros macht.

DES-1005P 7
DEUTSCH
EINRICHTUNG DES PRODUKTS
VOR DER EINRICHTUNG DES DES-1005P
Befolgen Sie die Schritte, um die Einrichtung des Switches vorzunehmen:
1. Installieren Sie den DES-1005P an einem kühlen und trockenen Ort. LesenSie die Technischen
Spezikationen bezüglich akzeptabler Betriebstemperaturen und Feuchtigkeitsbereiche.
2. Installieren Sie den Switch an einem Ort ohne starke elektromagnetische Quellen, Vibrationen, Staub
oder direktes Sonnenlicht.
3. Lassen Sie mindestens 10 cm Abstand zur Luftzirkulation auf der linken und rechten Seite des
Switches.
4. Überprüfen Sie die Stromanschluss-Buchse und achten Sie darauf, dass sie sicher mit dem Netzteil
verbunden ist.
Stapeln Sie keine anderen Geräte auf dem Switch.
MONTAGE
• Sie können den Switch mit dem beigefügten Montagekit an der Wand montieren. Zwei
Montageöffnungen sind zu diesem Zweck auf der Unterseite des Switch vorgesehen.
• Die magnetische Befestigung ist eine optionale Methode zur Montage des Switch an einer Wand.
Sie ist nicht im Lieferumfang enthalten.

DES-1005P
8
DEUTSCH

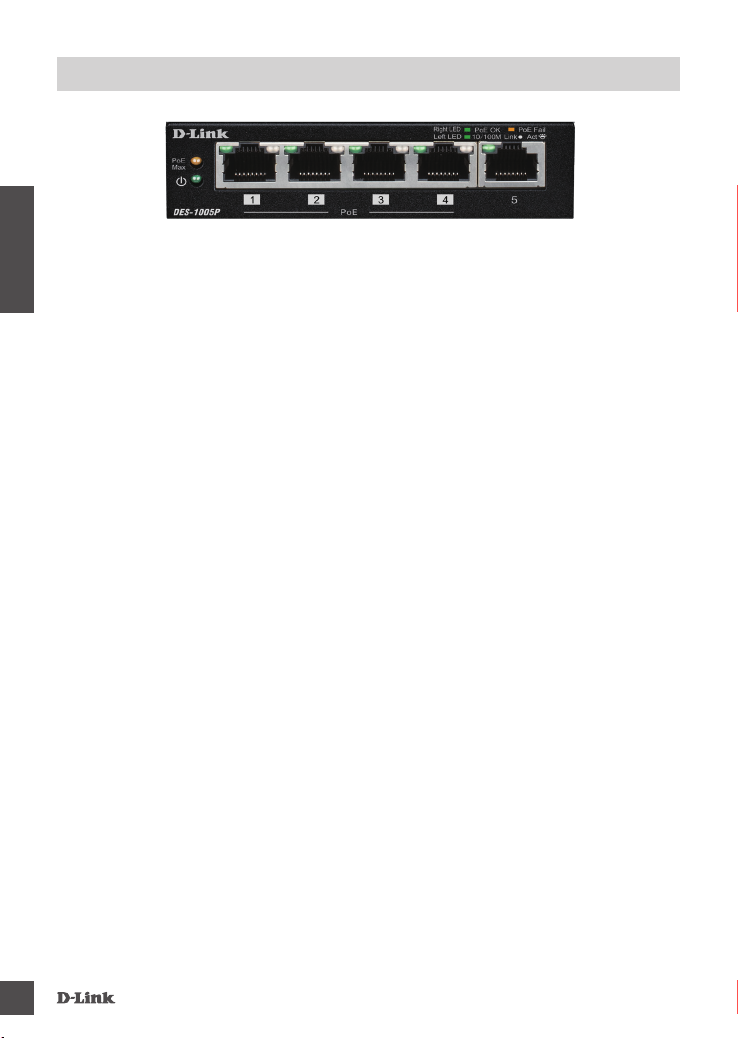

VERBINDEN SIE DEN DES-1005P MIT IHREM NETZWERK
A. STROMVERSORGUNG
Stecken Sie das Stromkabel in eine freie Steckdose oder einen Überspannungsschutz und
stecken Sie dann das andere Ende des DC-Stecker in die Stromanschluss-Buchse des DES-
1005P. Die Power-LED leuchtet und bestätigt, dass das Gerät erfolgreich eingeschaltet wurde.
B. PoE PORTS (PORTS 1 - 4)
Die PoE Ports 1 bis 4 unterstützen 802.3at für bis zu 30 W pro Port bei individueller Nutzung.
C. 10/100 MBIT/S ETHERNET-PORTS (PORTS 1-5)
Diese Ports bieten Netzwerkgeschwindigkeiten von 10 Mbit/s oder 100 Mbit/s und können im
Halb- oder Vollduplex-Übertragungsmodus betrieben werden. Diese Ports unterstützen auch
automatisches MDI/MDIX-Crossover, so dass keine Crossover-Kabel oder Uplink-Ports mehr
erforderlich sind. Jeder Port kann direkt mit einem Server, Hub, Router oder Switch verbunden
werden, wenn reguläre 1:1 Twisted-Pair-Ethernetkabel verwenden werden.

DES-1005P 9
DEUTSCH

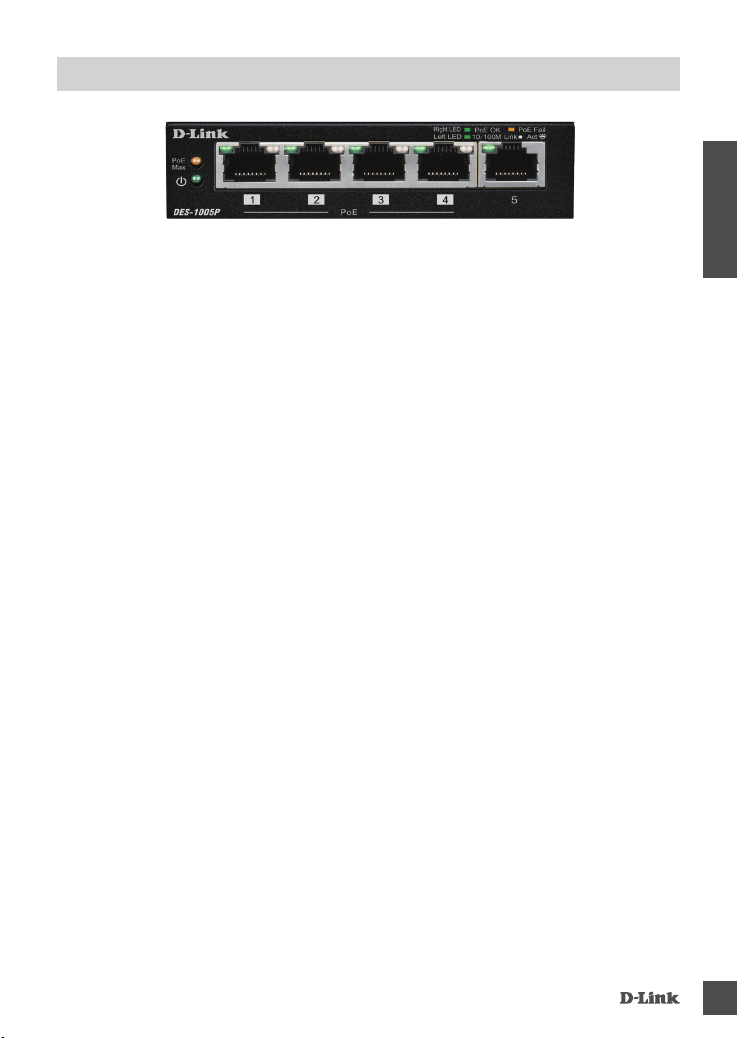

LED-ANZEIGEN
Die LED-Anzeigen ermöglichen es Ihnen, potenzielle Probleme innerhalb des Switches, der
Verbindung oder der angehängten Geräte zu überwachen, zu diagnostizieren und Fehler zu
beheben.
LED Farbe Status Beschreibung
Power Grün Leuchtet
dauerhaft
Eingeschaltet
Aus Ausgeschaltet
Link/Act/Speed Grün Leuchtet
dauerhaft
Verbindung mit einem 10/100 Mbit/s Ethernet-
Gerät.
Blinkt Der Port empfängt oder sendet Daten.
Aus Licht aus Keine Verbindung
PoE (Ports 1 bis 4) Grün Leuchtet
dauerhaft
Der Port ist erfolgreich mit einem PoE-Gerät
verbunden und versorgt das Gerät korrekt mit
Strom.
Aus Keine Verbindung zu einem PoE-Gerät
Gelb Blinkt Eine gültige PoE-Last ist mit den Port-
Ausgangsleitungen verbunden, der Switch
hat jedoch nicht genügend Strom, um die
erforderliche Last-Leistung zu liefern. Die Port-
Leistung ist nicht aktiviert
PoE Max. Gelb Leuchtet
dauerhaft
Der gesamte Stromverbrauch liegt über 53 W.
Blinkt Die Ausgangsleistung für PoE-Geräte hat das
maximale Power-Budget (60 W) überschritten.
Aus Licht aus Der Gesamt-Stromverbrauch liegt unterhalb des
Power Guard
Bandes (53 W).

DES-1005P
10
DEUTSCH
FEHLERBEHEBUNG
EINRICHTUNGS- UND KONFIGURATIONSPROBLEME
1. WAS KANN ICH MACHEN, WENN DIE POWER-LED NICHT LEUCHTET?
- Überprüfen Sie, ob das Netzteil korrekt mit der Steckdose oder dem Überspannungsschutz und
mit dem Stromanschluss auf der Rückseite des Gerätes verbunden ist
2. WAS KANN ICH TUN, WENN EIN ANGESCHLOSSENES GERÄT NICHT ERKANNT
WIRD?
- Achten Sie darauf, dass die Port-LED leuchtet oder blinkt. Wenn nicht, versuchen Sie ein neues
Ethernet-Kabel.
3. WAS KANN ICH TUN, WENN EIN POE-GERÄT NICHT VOM DES-1005P VERSORGT
WIRD?
- Achten Sie darauf, dass das PoE-Gerät mit einem der vier PoE-fähigen Ports (1 bis 4)
verbunden ist und die angeschlossenen PoE-Geräte nicht die maximale Leistungsbilanz von 60
W überschreiten.
dlink.com/support
TECHNISCHE UNTERSTÜTZUNG

DES-1005P 11
FRANÇAIS
CONTENU DE LA BOÎTE
TABLE DES MATIÈRES
Contactez immédiatement votre revendeur s’il manque l’un de ces éléments de la boîte.
Avertissement : L'utilisation d'un adaptateur secteur dont la tension nominale est différente risque
d'endommager le produit et en annule la garantie.
• Commutateur PoE de bureau non géré à 5 ports 10/100 Mbps DES-1005P
• Adaptateur secteur (53,5 V ; 1,2 A)
• Cordon d'alimentation
• Kit de montage
• 4 pieds en caoutchouc
• Guide d'installation rapide
INTRODUCTION
Le D-Link DES-1005P est un commutateur PoE de bureau non géré à 5 ports 10/100 Mbps qui
permet d'alimenter des dispositifs Power over Ethernet (PoE, alimentation électrique par câble
Ethernet) comme des caméras réseau. Le DGS-1005P possède 5 ports fonctionnant à 10/100
Mbits/s dont 4 ports PoE (Ports 1 à 4) et un budget PoE total de 60 W, ce qui le rend idéal pour une
utilisation domestique et dans les petites entreprises.

DES-1005P
12
FRANÇAIS
CONFIGURATION DU PRODUIT
AVANT DE CONFIGURER LE DES-1005P
Procédez comme suit pour congurer le commutateur :
1. Installez le DES-1005P dans un endroit frais et sec. Reportez-vous aux caractéristiques techniques
pour trouver les plages acceptables de température et d'humidité de fonctionnement.
2. Installez le commutateur dans un endroit exempt de sources à fort champ électromagnétique, de
vibrations, de poussière et à l'abri des rayons du soleil.
3. Laissez au moins 10 cm à gauche et à droite du commutateur pour en garantir la ventilation.
4. Inspectez visuellement la prise d'alimentation et assurez-vous qu'il soit fermement connecté à
l'adaptateur secteur.
N'empilez pas de dispositifs sur le commutateur.
MONTAGE
• Vous pouvez monter le commutateur sur un mur grâce au kit de montage fourni. À cet effet, deux
trous de xation sont prévus sous le Commutateur.

DES-1005P 13
FRANÇAIS
CONNEXION DU DES-1005P À VOTRE RÉSEAU
A. ALIMENTATION
Branchez le cordon d'alimentation secteur sure prise libre ou un parasurtenseur, puis branchez
l'autre extrémité de la prise d'alimentation CC sur port d'alimentation du DES-1005P. Le voyant
d'alimentation s'allumera pour conrmer que le dispositif a été correctement mis sous tension.
B. PORTS PoE (PORTS 1 à 4)
Les ports PoE 1 à 4 prennent en charge la norme 802.3at pour un maximum de 30 W par port
pour une utilisation individuelle.
C. PORTS ETHERNET 10/100 MBPS (PORTS 1-5)
Ces ports offrent des vitesses de réseau de 10 Mbps ou 100 Mbps et peuvent fonctionner en
modes de transfert half ou full-duplex. Ces ports prennent en charge la détection automatique
MDI/MDIX de câble croisé, éliminant le besoin de câbles croisés ou de ports de connexion
montante. Chaque port peut être directement connecté à un serveur, un concentrateur, un
routeur, ou un commutateur en utilisant des câbles Ethernet droits à paires torsadées ordinaires.

DES-1005P
14
FRANÇAIS
VOYANTS LUMINEUX
Les voyants lumineux vous permettent de contrôler, diagnostiquer, et dépanner tout problème qui
pourrait survenir dans le commutateur, la connexion, ou les dispositifs connectés.
Voyant lumineux Couleur Status
(État) Description
Alimentation Vert Reste
allumé
Allumé
Éteint Non alimenté
Liaison/Activité/
Vitesse
Vert Reste
allumé
Connexion à un dispositif Ethernet 10/100 Mbits/
s.
Clignote Le port reçoit ou transmet des données.
Éteint Éteint Pas de liaison
PoE (Ports 1 à 4) Vert Reste
allumé
Le port est connecté avec succès à un dispositif
PoE et l'alimente convenablement.
Éteint Aucune connexion à un dispositif PoE
Orange Clignote Une charge PoE valide est connectée aux lignes
de sortie du port, mais le commutateur n'a pas
une puissance sufsante pour fournir la charge
requise. L'alimentation du port n'est pas activée
PoE Max. Orange Reste
allumé
La consommation d'énergie totale est supérieure
à 53 W.
Clignote La sortie d'alimentation vers les dispositifs PoE
a dépassé le budget de puissance maximale
(60 W).
Éteint Éteint La consommation d'énergie totale est inférieure
à la bande garde
de la puissance (53 W).

DES-1005P 15
FRANÇAIS
RÉSOLUTION DES PROBLÈMES
PROBLÈMES D’INSTALLATION ET DE CONFIGURATION
1. QUE FAIRE SI LE VOYANT D'ALIMENTATION DE S'ALLUME PAS ?
- Vériez si l’adaptateur secteur est bien branché dans la prise ou le parasurtenseur et à l’arrière
du dispositif.
2. QUE FAIRE SI UN DISPOSITIF CONNECTÉ N'EST PAS DÉTECTÉ ?
- Assurez-vous que le voyant du port est allumé ou qu'il clignote. Sinon, essayez d'utiliser un
nouveau câble Ethernet.
3. QUE FAIRE SI UN DISPOSITIF POE N'EST PAS ALIMENTÉ PAR LE DES-1005P ?
- Assurez-vous que le dispositif PoE est connecté à un des quatre ports PoE (1 à 4) et que les
dispositifs PoE connectés ne dépassent pas le budget de puissance maximale de 60 W.
dlink.com/support
ASSISTANCE TECHNIQUE

DES-1005P
16
ESPAÑOL
CONTENIDO DE LA CAJA
CONTENIDO
Si falta cualquiera de estos componentes del paquete, póngase en contacto con el proveedor.
Advertencia: La utilización de un adaptador de alimentación con una clasicación de voltaje distinta
dañará el producto y anulará su garantía.
• Conmutador de escritorio PoE no administrado de 5 puertos 10/100 Mbps DES-1005P
• Adaptador de alimentación (53,5 V 1,2 A)
• Cable de alimentación
• Kit de montaje
• 4 patas de goma
• Guía de instalación rápida
INTRODUCCIÓN
El Conmutador de escritorio PoE no administrado de 5 puertos 10/100 Mbps D-Link DES-1005P es
capaz de suministrar alimentación a dispositivos con alimentación a través de Ethernet (PoE), como
las cámaras de red. El DES-1005P tiene 5 puertos que funcionan a 10/100 Mbps con 4 puertos
PoE+ (los puertos del 1 al 4) con un balance de PoE total de 60 W, por lo que es ideal para su uso
en casa y en pequeñas ocinas.

DES-1005P 17
ESPAÑOL
CONFIGURACIÓN DEL PRODUCTO
ANTES DE CONFIGURAR EL DES-1005P
Siga los pasos que se indican a continuación para congurar el conmutador:
1. Instale el DES-1005P en un lugar fresco y seco. Consulte las especicaciones técnicas para ver
los intervalos de temperatura y humedad en funcionamiento aceptables.
2. Instale el conmutador en un lugar en el que no existan fuentes electromagnéticas fuertes,
vibraciones, polvo ni luz solar directa.
3. Deje al menos un espacio de 10 cm libre en el lateral izquierdo y derecho del conmutador para
ventilación.
4. Inspeccione visualmente la clavija de alimentación y asegúrese de que esté totalmente asentada
en el adaptador de alimentación.
No apile ningún dispositivo encima del conmutador.
MONTAJE
• Puede montar el conmutador en una pared con el kit de montaje incluido. Para este n, en la
parte inferior del conmutador existen dos bahías de montaje.

DES-1005P
18
ESPAÑOL
CONEXIÓN DEL DES-1005P A LA RED
A. ALIMENTACIÓN
Enchufe el cable de alimentación CA a una toma de pared o a un protector de sobretensión libre y, a
continuación, enchufe el otro extremo de la clavija de alimentación CC en el puerto de alimentación
del DES-1005P. El LED de alimentación se iluminará, conrmando que el dispositivo se ha
encendido correctamente.
B. PUERTOS PoE (PUERTOS 1 - 4)
Los puertos PoE 1 a 4 admiten 802.3at para hasta 30 vatios por puerto para uso individual.
C. PUERTOS ETHERNET DE 10/100 Mbps (PUERTOS 1 - 5)
Estos puertos ofrecen velocidades de red de 10 Mbps o 100 Mbps y pueden funcionar en modos de
transferencia de medio Dúplex O Dúplex completo. Estos puertos admiten también cruzado MDI/
MDIX automático, eliminando la necesidad de cables cruzados o puertos de enlace ascendente. Se
puede conectar cada puerto directamente a un servidor, hub, router o conmutador utilizando cables
Ethernet de par trenzado directos normales.
