D-Link DES-1008P+ User manual

8-PORTS 10/100 MBPS
UNMANAGED FAST ETHERNET
WITH 8 POE PORTS SWITCH
DES-1008P+
QUICK
INSTALLATION
GUIDE
КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ
GUÍA DE INSTALACIÓN RÁPIDA
GUIA DE INSTALAÇÃO RÁPIDA
快速安裝指南
PETUNJUK PEMASANGAN CEPAT
クイックインストールガイド

DES -1008P+
2
ENGLISH

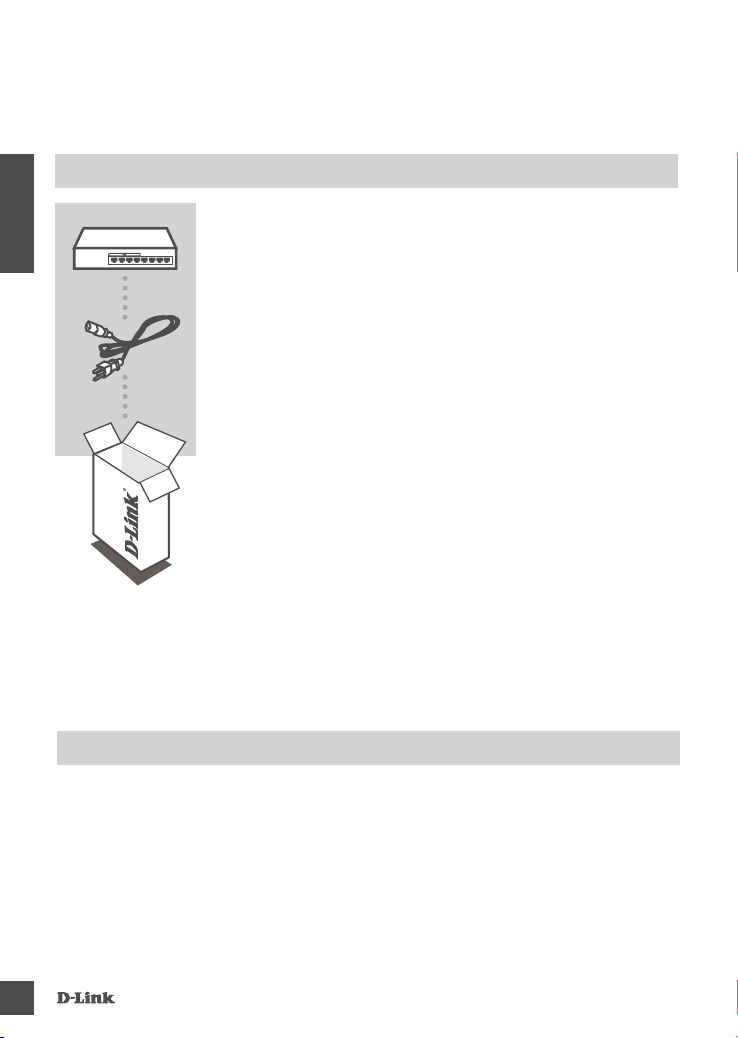

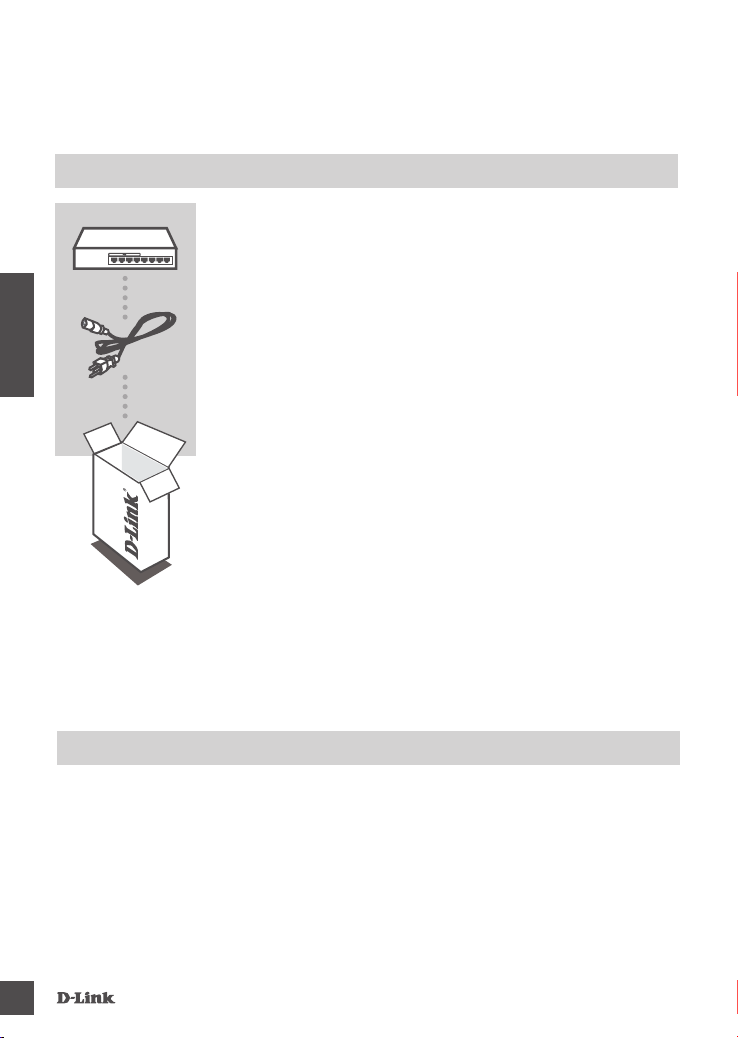

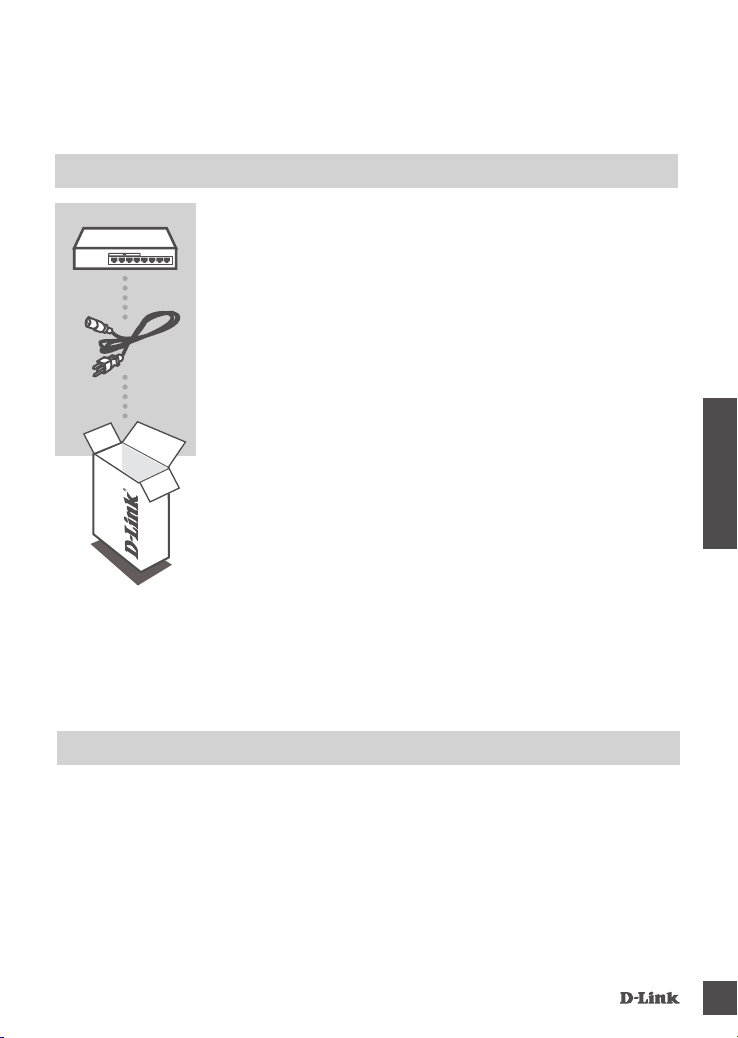

CONTENTS OF
PACKAGING
CONTENTS
POWER CORD
AC INPUT:100-240 VAC, 50/60Hz
If any of these items are missing from your packaging, contact
your reseller.
Warning: Using a power adapter with a different voltage rating will
damage and void the warranty of this product.
8-PORTS 10/100 MBPS UNMANAGED FAST ETHERNET
WITH 8 POE PORTS SWITCH
DES-1008P+
INTRODUCTION
The D-Link DES-1008P+ is a Fast Ethernet PoE unmanaged switch capable of feeding power
to Power over Ethernet (PoE) devices such as network cameras. The DES-1008P+ has 8 ports
operating at 10/100 Mbps ports with 8 PoE ports capability ideal for home and small ofce
businesses with limited budgets.

DES -1008P+ 3
ENGLISH
PRODUCT
SETUP
BEFORE SETTING UP THE DES-1008P+
Please follow the steps below to set up the switch:
1. Install the DES-1008P+ in a cool and dry place. Refer to the Technical Specications for the
acceptable operating temperature and humidity ranges.
2. Install the switch in a site free from strong electromagnetic source, vibration, dust, and direct
sunlight.
3. Leave at least 10 cm of space at the left and right-hand side of the switch for ventilation.
4. Visually inspect the power jack and make sure that it is fully secured to the power adapter.
Do not stack any device on top of the switch.
CONNECTING THE DES-1008P+ TO YOUR NETWORK
A. POWER
Plug the AC power cord into a free wall socket, then plug the other end of the power cord into the
power outlet of the DES-1008P+. The Power LED will illuminate conrming that the device has
powered up successfully.
B. PoE PORTS (PORTS 1 - 8)
The POE Ports 1 to 8 support 802.3at for up to 30W per port for individual usage. The total POE
budget is 140 Watts.Supports rst plug rst power. When total power consumption has reached max
power budget, new PD device will not get power.

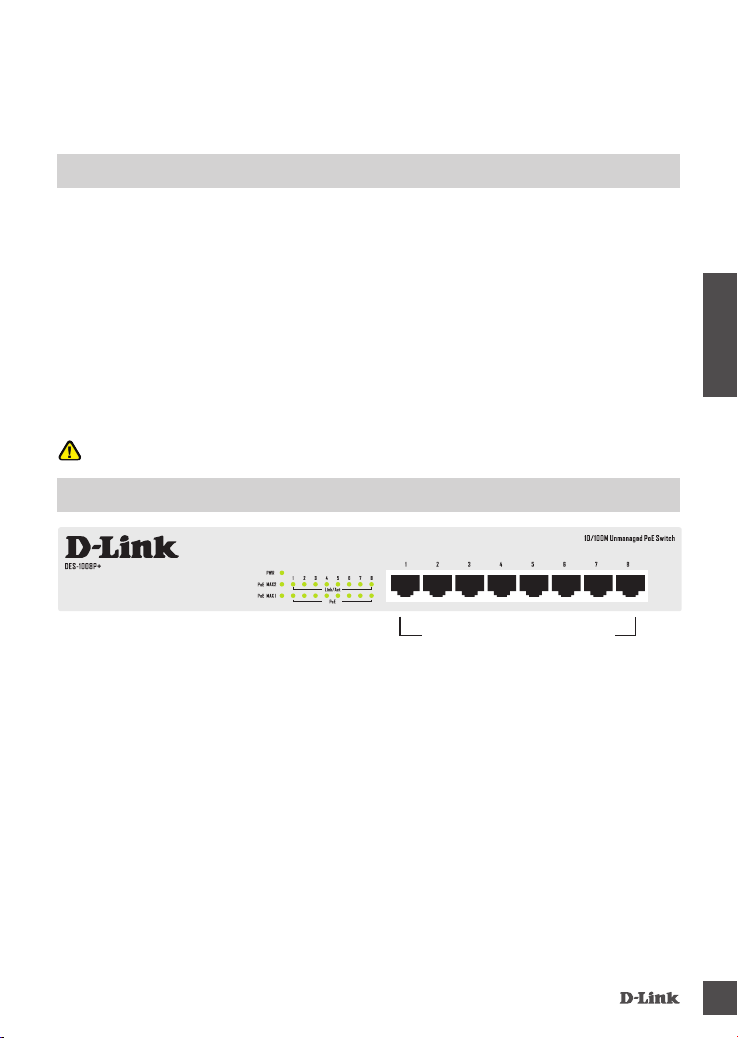

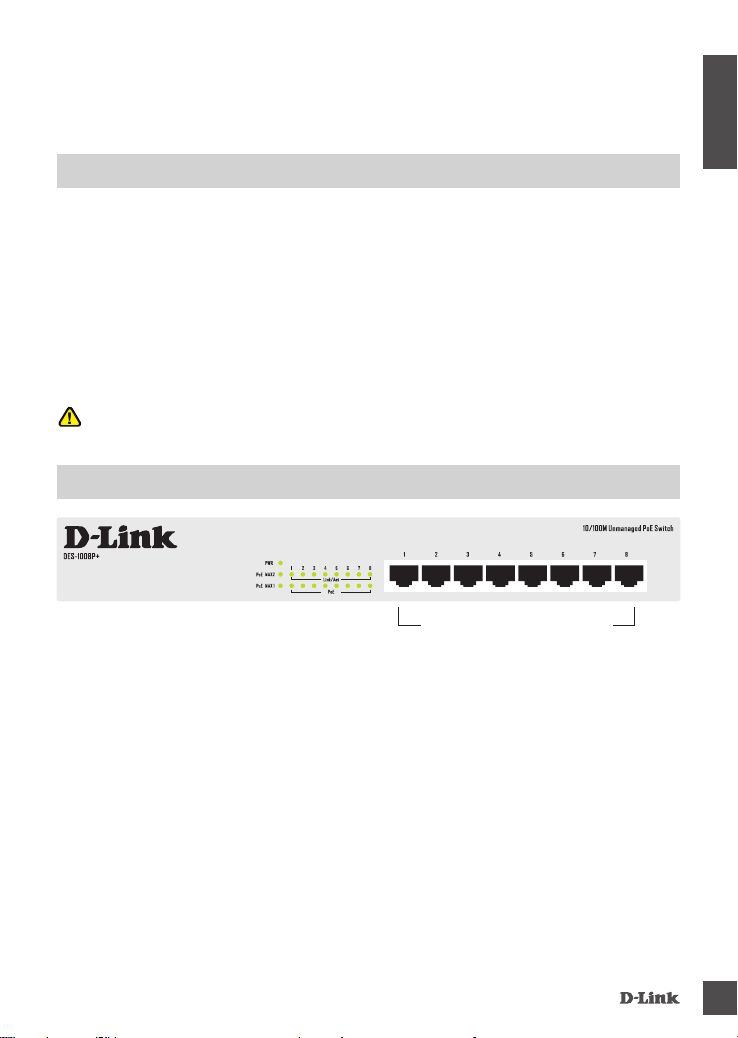

C. FAST ETHERNET PORTS (PORTS 1 - 8)
These ports offer network speeds of either 10 Mbps, 100 Mbps Mbps and can operate in half and full-
duplex transfer modes. These ports also support automatic MDI/MDIX crossover, eliminating the need
for crossover cables or uplink ports. Each port can be connected directly to a server, hub, router, or
switch using regular straight-through twisted-pair Ethernet cables.

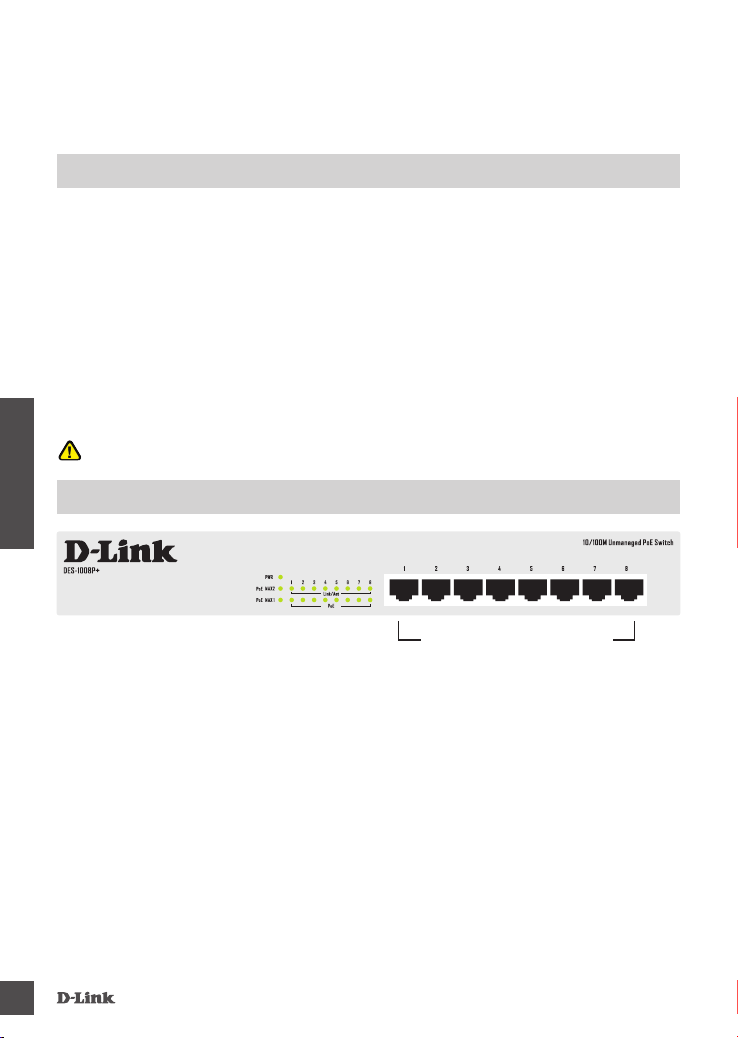

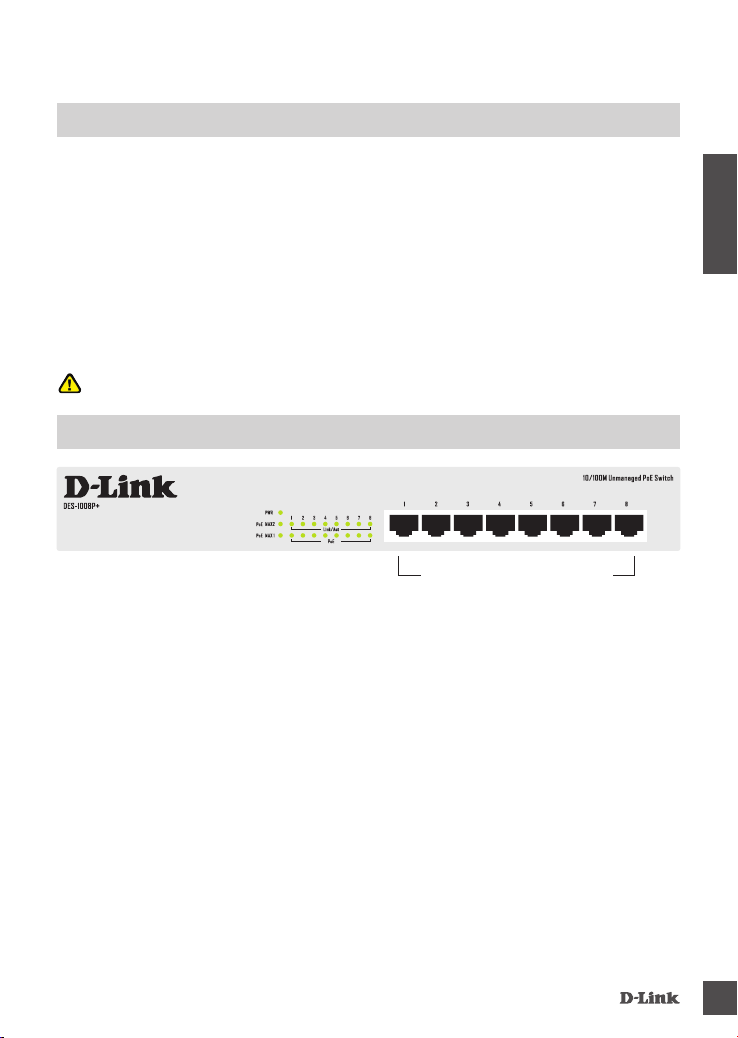

8 PoE Ports & 8 10/100Mbps Ports

DES -1008P+
4
ENGLISH

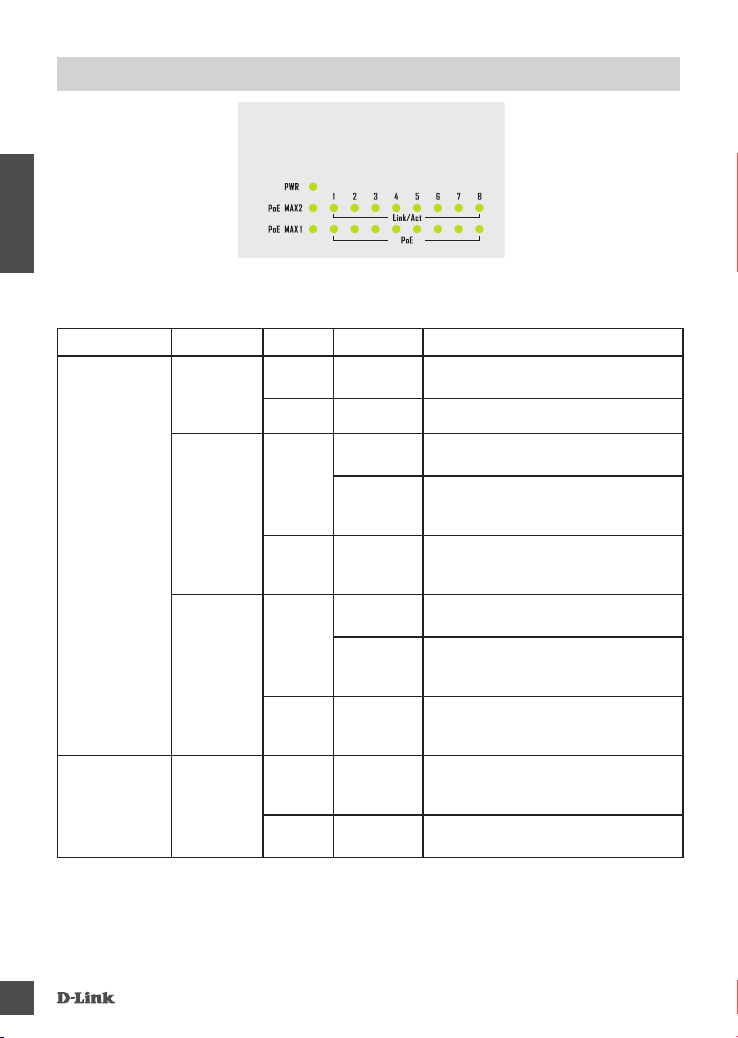

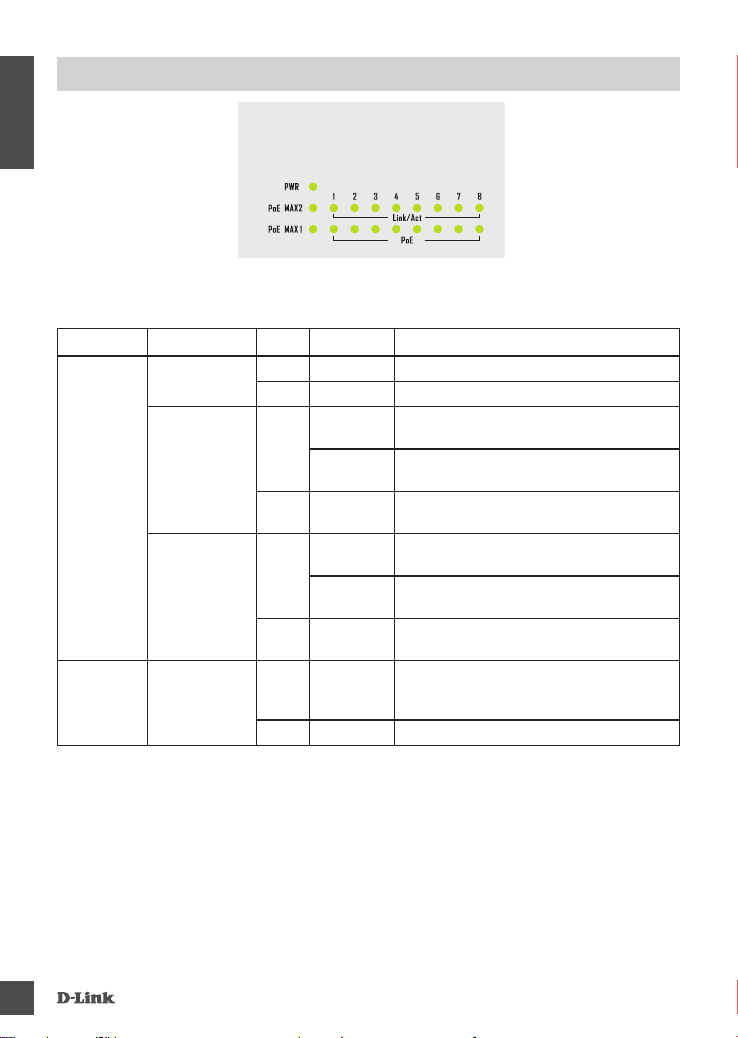

LED INDICATORS
The LED indicators allow you to monitor, diagnose, and troubleshoot any potential problem within the
switch, connection, or attached devices.

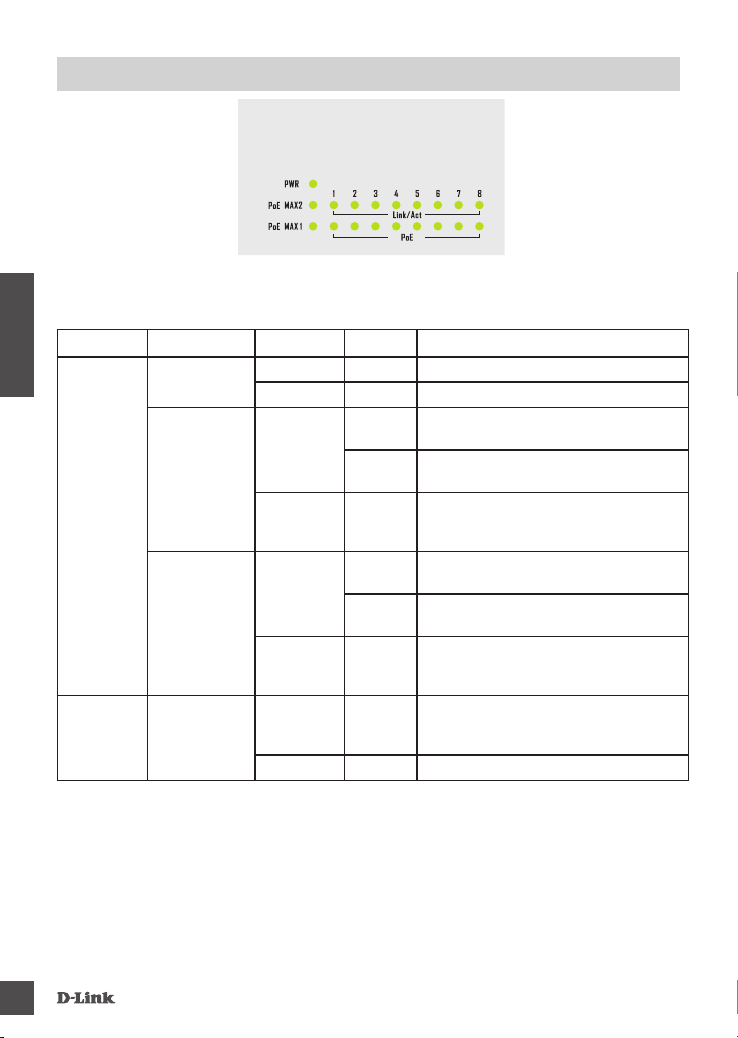

Location LED Indicative Color Status Description
Per Device Power Green Solid Light Power On
Off Light Off Power Off
PoE Max1.
(1-4 ports)
Green Solid Light When output power to PDs has reached the
power budget(55W).
Blinking When output power to PDs exceeded the
maximum power budget(70W).
Off Light Off When output power to PDs is less than the
power budget(55W), or no PDs connected.
PoE Max2.
(5-8 ports)
Green Solid Light When output power to PDs has reached the
power budget(55W).
Blinking When output power to PDs exceeded the
maximum power budget(70W).
Off Light Off When output power to PDs is less than the
power budget(55W), or no PDs connected.
Per PoE
1~8Ports
PoE Status Green Solid Light When the PoE powered device (PD) is
connected and the port supplies power
successfully.
Off Light Off No Powered Device (PD) connected.

DES -1008P+ 5
ENGLISH
TROUBLESHOOTING
SETUP AND CONFIGURATION PROBLEMS
1. WHAT SHOULD I DO IF THE POWER LED DOES NOT LIGHT UP?
- Check if the power cord is connected properly to the wall socket and the back of the device.
2. WHAT SHOULD I DO IF A CONNECTED DEVICE IS NOT DETECTED?
- Ensure the Port LED is illuminated or ashing. If not, try using a new LAN cable.
3. WHAT SHOULD I DO IF A POE DEVICE IS NOT POWERED BY THE DES-1008P+?
- Ensure that the PoE device is connected to one of the eight PoE enabled ports (1 to 8) and the
connected PoE devices do not exceed the maximum power budget of 140 W.

DES -1008P+
6
ENGLISH
TECHNICAL SUPPORT
Australia:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.com.au
E-mail: [email protected]
India:
Tel: [phone]
Toll Free 1800-233-0000
Web: www.dlink.co.in
E-Mail: [email protected]
Singapore, Thailand, Indonesia,
Malaysia, Philippines, Vietnam:
Singapore - www.dlink.com.sg
Thailand - www.dlink.co.th
Indonesia - www.dlink.co.id
Malaysia - www.dlink.com.my
Philippines - www.dlink.com.ph
Vietnam - www.dlink.com.vn
Korea:
Tel : [phone]
Monday to Friday 9:00am to 6:00pm
Web : http://d-link.co.kr
E-mail : [email protected]
New Zealand:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.co.nz
E-mail: [email protected]
South Africa and Sub Sahara
Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South
Africa Time
Web: http://www.d-link.co.za
E-mail: [email protected]
D-Link Middle East - Dubai, U.A.E.
Plot No. S31102,
Jebel Ali Free Zone South,
P.O.Box 18224, Dubai, U.A.E.
Tel: [phone]
Fax: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Egypt
1, Makram Ebeid Street - City Lights Building
Nasrcity - Cairo, Egypt
Floor 6, ofce C2
Tel.: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Kingdom of Saudi Arabia
Ofce # 84 ,
Al Khaleej Building ( Mujamathu Al-Khaleej)
Opp. King Fahd Road, Olaya
Riyadh - Saudi Arabia
Tel: [phone]
Technical Support:
[phone]
General Inquiries: info.sa@ dlinkmea.com
Tech Support: support.sa@ dlinkmea.com
Pakistan
Islamabad Ofce:
61-A, Jinnah Avenue, Blue Area,
Suite # 11, EBC, Saudi Pak Tower,
Islamabad - Pakistan
Tel.: [phone]
Fax: [phone]
Karachi Ofce:
D-147/1, KDA Scheme # 1,
Opposite Mudassir Park, Karsaz Road,
Karachi – Pakistan
Phone: [phone]
Fax: [phone]
Technical Support: [phone], 34305069
General Inquiries: [email protected]
Tech Support: [email protected]
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in

DES -1008P+ 7
ENGLISH
TECHNICAL SUPPORT
Iran
Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest
St. , Argentine Sq. ,
Tehran IRAN
Postal Code : 1513833817
Tel: [phone],19
+98-21-88706653,54
General Inquiries: [email protected]
Tech Support: [email protected]
Morocco
M.I.T.C
Route de Nouaceur angle RS et CT 1029
Bureau N° 312 ET 337
Casablanca , Maroc
Phone : [phone]
Email: [email protected]
Lebanon RMA center
Dbayeh/Lebanon
PO Box:901589
Tel: [phone] Ext:14
Fax: [phone] Ext:12
Email: [email protected]
Bahrain
Technical Support: [phone]
Kuwait:
Technical Support: + 965 22453939 / +965
22453949
Türkiye Merkez İrtibat Ofisi
Ayazağa Maslak yolu
Erdebil Cevahir İş Merkezi No: 5/A Ayazağa /
Maslak İstanbul
Tel: [phone]
Ücretsiz Müşteri Destek Hattı: 0 800 211 00 65
Web:www.dlink.com.tr
Teknik Destek: [email protected]
073-796-2797

DES -1008P+
8
РУССКИЙ
КОМПЛЕКТ
ПОСТАВКИ
СОДЕРЖИМОЕ
КАБЕЛЬ ПИТАНИЯ
ПИТАНИЕ НА ВХОДЕ: 100-240 В переменного тока, 50/60 Гц
Если что-либо из перечисленного отсутствует, пожалуйста,
обратитесь к поставщику.
Предупреждение: Использование адаптера питания с
напряжением, отличным от поставляемого с устройством,
может привести к повреждению устройства и потере
гарантии на него.
НЕУПРАВЛЯЕМЫЙ КОММУТАТОР С 8 ПОРТАМИ
10/100 МБИТ/С С ПОДДЕРЖКОЙ POE
DES-1008P+
ВВЕДЕНИЕ
Неуправляемый коммутатор DES-1008P+ позволяет осуществлять подачу питания по
Power over Ethernet (PoE) на любое устройство с поддержкой PoE, например, сетевую
камеру. Коммутатор DES-1008P+ оснащен 8 портами 10/100 Мбит/с с поддержкой PoE
и является идеальным, экономически выгодным решением для дома или небольшого
офиса.

DES -1008P+ 9
РУССКИЙ
НАСТРОЙКА
ПЕРЕД НАСТРОЙКОЙ DES-1008P+
Перед настройкой коммутатора, пожалуйста, выполните следующее:
1. Установите коммутатор DES-1008P+ в довольно прохладном и сухом месте с допустимым
значением температур и влажности.
2. Установите коммутатор в месте, защищенном от воздействия сильных электромагнитных
полей, вибрации, пыли и прямых солнечных лучей.
3. Оставьте не менее 10 см свободного пространства вокруг коммутатора для обеспечения
вентиляции.
4. Осмотрите кабель питания и убедитесь, что он плотно подключен к разъему питания.
Не размещайте какие-либо предметы на поверхности коммутатора.
ПОДКЛЮЧЕНИЕ КОММУТАТОРА DES-1008P+ К СЕТИ
A. ПИТАНИЕ
Подключите кабель питания переменного тока к электрической розетке и к разъему
питания на коммутаторе DES-1008P+. Далее загорится индикатор питания Power,
свидетельствуя об успешной подаче питания.
B. ПОРТЫ С ПОДДЕРЖКОЙ PoE (ПОРТЫ 1 - 8)
Порты POE (1-8) поддерживают стандарт 802.3at и обеспечивают мощность до 30
Вт на каждом порту. Общий бюджет мощности POE – 140 Вт. В случае, если общая
потребляемая мощность устройств PoE превышает бюджет мощности коммутатора, то
питание не будет подаваться на устройства, подключенные последними.
C. ПОРТЫ FAST ETHERNET (ПОРТЫ 1 - 8)
Данные порты обеспечивают передачу данных на скорости 10 Мбит/с или 100 Мбит/с и
работу в режиме полудуплекса и полного дуплекса. Кроме того, порты поддерживают
автоматическое определение MDI/MDIX, что исключает необходимость использования
кроссоверных кабелей или uplink-портов. Каждый порт можно подключить напрямую к
серверу, концентратору, маршрутизатору или коммутатору с помощью прямого Ethernet-
кабеля на основе витой пары.
8 PoE Ports & 8 10/100Mbps Ports

DES -1008P+
10
РУССКИЙ
ИНДИКАТОРЫ
Благодаря индикаторам можно осуществлять мониторинг, выполнять диагностику, поиск и
устранение проблем в соединении, на коммутаторе или подключенных устройствах.
Расположение Индикатор Цвет Состояние Описание
На устройство POWER Зеленый Горит
постоянно
Питание включено.
Не горит Питание выключено.
PoE Max1.
(порты 1-4)
Зеленый Горит
постоянно
Мощность, потребляемая питаемыми
устройствами, достигла 55 Вт.
Мигает Превышена максимально допустимая
мощность, потребляемая питаемыми
устройствами (70 Вт).
Не горит Мощность, потребляемая питаемыми
устройствами, менее 55 Вт, или
устройства РоЕ не подключены.
PoE Max2.
(порты 5-8)
Зеленый Горит
постоянно
Мощность, потребляемая питаемыми
устройствами, достигла 55 Вт.
Мигает Превышена максимально допустимая
мощность, потребляемая питаемыми
устройствами (70 Вт).
Не горит Мощность, потребляемая питаемыми
устройствами, менее 55 Вт, или
устройства РоЕ не подключены.
На порт PoE
(1-8)
Состояние
РоЕ
Зеленый Горит
постоянно Питаемое устройство PoE (PD)
подключено, и питание поступает
должным образом.
Не горит Питаемое устройство PoE (PD) не
подключено.

DES -1008P+ 11
РУССКИЙ
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
ПРОБЛЕМЫ, СВЯЗАННЫЕ С УСТАНОВКОЙ И НАСТРОЙКОЙ
1. ЧТО ДЕЛАТЬ, ЕСЛИ ИНДИКАТОР ПИТАНИЯ НЕ ГОРИТ?
- Проверьте, плотно ли подключен кабель питания к электрической розетке и к разъему
питания на задней панели.
2. ЧТО ДЕЛАТЬ, ЕСДИ ПОДКЛЮЧЕННОЕ УСТРОЙСТВО НЕ ОБНАРУЖЕНО?
- Убедитесь, что индикатор порта горит или мигает. Если индикатор не горит, используйте
другой кабель LAN.
3. ЧТО ДЕЛАТЬ, ЕСЛИ УСТРОЙСТВО С ПОДДЕРЖКОЙ POE НЕ ПОЛУЧАЕТ
ПИТАНИЕ ОТ DES-1008P+?
- Убедитесь, что устройство с поддержкой PoE подключено к одному из восьми портов
PoE (1-8) и что общая мощность, потребляемая всеми подключенными устройствами, не
превышает максимальный бюджет мощности 140 Вт.

DES -1008P+
12
РУССКИЙ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТАНДАРТЫ
IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
Управление потоком EEE 802.3x
IEEE802.3af POE
IEEE802.3at POE
ФУНКЦИИ POE
Соответствие IEEE 802.3af/at (порт 1 – 8)
Подача питания на устройства: до 30 Вт
Общий бюджет PoE: 140 Вт
СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ
Ethernet:
10 Мбит/с (полудуплекс)
20 Мбит/с (полный дуплекс)
Fast Ethernet:
100 Мбит/с (полудуплекс)
200 Мбит/с (полный дуплекс)
АДАПТЕР ПИТАНИЯ
Питание на входе: от 100 до 240 В переменного тока, 50/60 Гц
РАЗМЕРЫ
280 мм x 179 мм x 44 мм
ИНДИКАТОРЫ
На порт: состояние PoE
На устройство: Power/PoE Max1/PoE Max2
РАБОЧАЯ ТЕМПЕРАТУРА
От 0 до 40 ˚C
ТЕМПЕРАТУРА ХРАНЕНИЯ: от -40 до 70 ˚C
РАБОЧАЯ ВЛАЖНОСТЬ: от 0% до 95% RH без конденсата
ВЛАЖНОСТЬ ХРАНЕНИЯ: от 0% до 95% RH без конденсата
СЕРТИФИКАТЫ
CE FCC
LVD
UL/cUL, CB
CCC

DES -1008P+ 13
РУССКИЙ
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
ОФИСЫ
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dlink.ru
e-mail: [email protected]
Россия
129626 г. Москва
Графский пер., 14
Тел.: [phone]
Украина
04080 г. Киев , ул. Межигорская, 87-А, офис 18
Тел.: [phone]
E-mail: [email protected]
Беларусь
220114, г. Минск, проспект Независимости,
169 , БЦ "XXI Век"
Тел.: [phone]
E-mail: [email protected]
Казахстан
050008, г. Алматы, ул. Курмангазы, 143
(уг. Муканова)
Tел./факс: [phone]
E-mail: [email protected]
Армения
0038, г. Ереван, ул. Абеляна, 6/1, 4 этаж
Тел./Факс: + 374 (10) 398-667
E-mail: [email protected]
Грузия
Тел./Факс: [phone]
Lietuva
09120, Vilnius, Žirmūnų 139-303
Tel./faks. [phone]
E-mail: [email protected]
Eesti
Mustamae 55-314
10621, Tallinn
Tel [phone]
e-mail: [email protected]
Latvija
Mazā nometņu 45/53 (ieeja no Nāras ielas)
LV-1002, Rīga
Tel.:[phone]
Fax: [phone]
e-pasts: [email protected]

DES -1008P+
14
ESPAÑOL
CONTENIDO DEL
EMPAQUE
CONTENIDOS
CABLE DE ALIMENTACIÓN
ENTRADA 100-240 VAC, 50/60Hz
Si alguno de estos elementos falta en su empaque, póngase en
contacto con su distribuidor.
Advertencia: El uso de un adaptador de alimentación con
distinto voltaje puede ser perjudicial y anular la garantía de este
producto.

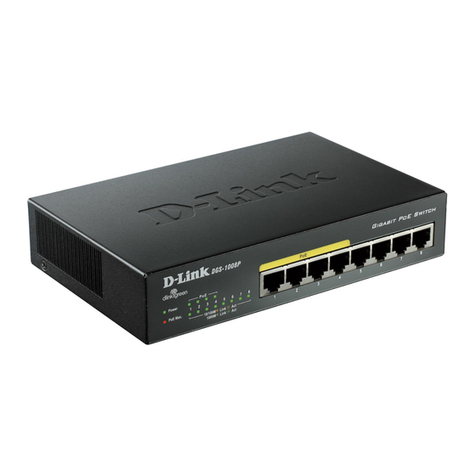

SWITCH 8 PUERTOS FAST ETHERNET 10/100MBPS
CON 8 PUERTOS POE
DES-1008P+
INTRODUCCIÓN
El switch Ethernet PoE no administrado DES-1008P+ de D-Link es capaz de alimentar con
energía a dispositivos a través de Ethernet (PoE) como cámaras IP. El DES-1008P + dispone
de 8 puertos que operan a 10/100 Mbps con capacidad PoE, ideales para el hogar y pequeñas
empresas con presupuestos limitados.

DES -1008P+ 15
ESPAÑOL
INSTALACIÓN DEL
PRODUCTO
ANTES DE INSTALAR EL DES-1008P+
Por favor, siga los siguientes pasos para congurar el switch:
1. Instale el DES-1008P+ en un lugar fresco y seco. Consulte las especicaciones técnicas sobre
los rangos de temperatura y humedad aceptables para el buen funcionamiento.
2. Instale el switch en un sitio libre de fuerte emisión electromagnética, vibración, polvo y luz
solar directa.
3. Deje al menos 10 cm de espacio en la parte izquierda y derecha del switch para la
ventilación.
4. Inspeccione visualmente el conector de alimentación y asegúrese de que está
completamente asegurado al adaptador de corriente.
No ubique ningún dispositivo en la parte superior del switch
CONECTE EL DES-1008P+ A SU RED
A. PODER
Conecte el cable de alimentación AC a una toma de energía de pared libre, a continuación, conecte
el otro extremo del cable de alimentación a la toma de corriente de la DES-1008P+. El LED de
encendido se iluminará lo que conrma que el dispositivo se ha encendido correctamente.
B. PUERTOS PoE (puertos 1-8)
Los puertos 1-8 soportan PoE 802.3at hasta 30W por puerto para uso individual. La capacidad
POE total es de 140 Watts. Soporta rst plug rst power. Cuando el consumo total de energía ha
alcanzado la capacidad de alimentación maxima, un nuevo dispositivo PD no tendrá poder.
C. Puertos Fast Ethernet (puertos 1-8)
Estos puertos ofrecen velocidades de red de 10 Mbps, 100 Mbps y puede funcionar en los modos de
transferencia Half y Full dúplex. Estos puertos también son compatibles con cable cruzado con MDI/
MDIX automático, eliminando la necesidad de cables cruzados o puertos de enlace ascendente.
Cada puerto puede ser conectado directamente a un servidor, hub, router, o cambiar el uso de
cables Ethernet directos.
8 PoE Ports & 8 10/100Mbps Ports

DES -1008P+
16
ESPAÑOL
INDICADORES LED
Los indicadores LED le permiten monitorear, diagnosticar y solucionar cualquier problema potencial
dentro del switch, conexión, o dispositivos conectados.
Ubicación LED indicativo Color Estado Descripción
Por
dispositivo
Power Verde Luz ja Encendido
Desactivado Apagado Apagado
PoE Max1.
(Puertos 1-4)
Verde Luz ja Cuando la potencia de salida a las PD ha
alcanzado la capacidad de energía (55W).
Parpadeo Cuando la potencia de salida a las PD ha
alcanzado la capacidad de energía (70W).
Desactivado Apagado Cuando la potencia de salida a las PD es
menor que la capacidad de energía (55w),
o no hay PD conectados.
PoE Max2.
(Puertos 5-8)
Verde Luz ja Cuando la potencia de salida a las PD ha
alcanzado la capacidad de energía (55W).
Parpadeo Cuando la potencia de salida a las PD ha
alcanzado la capacidad de energía (70W).
Desactivado Apagado Cuando la potencia de salida a las PD es
menor que la capacidad de energía (55w),
o no hay PD conectados.
Por PoE
Puertos 1~8
Estado PoE Verde Luz ja Cuando el dispositivo alimentado por
PoE (PD) está conectado y el puerto
suministra energía con éxito.
Desactivado Apagado No hay dispositivos (PD) conectados.

DES -1008P+ 17
ESPAÑOL
SOLUCIÓN DE
PROBLEMAS
PROBLEMAS DE INSTALACIÓN Y CONFIGURACIÓN
1. ¿QUÉ DEBO HACER SI EL LED POWER NO SE ENCIENDE?
- Compruebe si el cable de alimentación está conectado correctamente a la toma de corriente y
la parte posterior del dispositivo.
2. ¿QUÉ DEBO HACER SI UN DISPOSITIVO CONECTADO NO SE DETECTA?
- Asegúrese de que el LED de puerto se ilumina o parpadea. Si no es así, pruebe a utilizar un
nuevo cable LAN.
3. ¿QUÉ DEBO HACER SI UN DISPOSITIVO POE NO ES ALIMENTADO POR EL
DES-1008P +?
- Asegúrese de que el dispositivo PoE está conectado a uno de los ocho puertos PoE (1-8) y los
dispositivos PoE conectados no superen la capacidad máxima de potencia de 140 W.

DES -1008P+
18
ESPAÑOL
SOPORTE TÉCNICO
Usted puede encontrar actualizaciones de softwares o rmwares y documentación para usuarios a
través de nuestro sitio www.dlinkla.com
SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA
Soporte técnico a través de los siguientes teléfonos de D-Link
PAIS NUMERO
Argentina 0800 - 12235465
Chile 800 260200
Colombia 01800 - 0180073
Costa Rica 0800 - 0521478
Ecuador 1800 - 035465
El Salvador 800 - 6335
Guatemala 1800 - 8350255
México 01800 - 0626270
Panamá 011 008000525465
Perú 0800 - 00968
Venezuela 0800 - 1005767
Soporte Técnico de D-Link a través de Internet
Horario de atención Soporte Técnico en www.dlinkla.com
e-mail: [email protected] & [email protected]

DES -1008P+ 19
PORTUGUÊS
CONTEÚDO DA
EMBALAGEM
ITENS
CABO DE ALIMENTAÇÃO
ENTRADA AC:100-240 VAC, 50/60Hz
Se algum destes itens não estiver disponível, entre em contato
com seu revendedor.
Aviso: usar um adaptador de energia com tensão diferente irá
danicar e invalidar a garantia deste produto
SWITCH 8 PORTAS 10/100 MBPS NÃO-
GERENCIÁVEL COM 8 PORTAS POE
DGS-1008P+
INTRODUÇÃO
O switch D-Link DES-1008P+ é um switch PoE não gerenciado capaz de prover alimentação
elétrica pelas portas de rede através da tecnologia Power over Ethernet (PoE), podendo
alimentar câmeras IP ou outros dispositivos equivalentes. O DES-1008P+ tem 8 portas que
operam a 10/100Mbps e todas elas tem capacidade PoE, sendo uma solução ideal para
residências e pequenas empresas.

DES -1008P+
20
PORTUGUÊS
CONFIGURAÇÃO
DO PRODUTO
ANTES DE INICIAR
Por favor, siga os passos abaixo para congurar o switch :
1. Instale o DES-1008P+ em um lugar fresco e seco. Consulte as especicações técnicas para
as faixas de temperatura de operação e umidade aceitáveis.
2. Instale o Switch em um local livre de fontes eletromagnéticas, vibração, poeira e luz solar
direta.
3. Deixe pelo menos 10 cm de espaço no lado esquerdo e do lado direito do equipamento para
ventilação.
4. Inspecione visualmente o conector de alimentação e certique-se que ele está totalmente
seguro para conectar o cabo de alimentação
Não coloque qualquer dispositivo em cima do Switch.
ESTABELECENDO CONEXÃO COM O DES-1008P+
A. ALIMENTAÇÃO
Conecte o cabo de alimentação em uma tomada de parede disponível, em seguida, conecte
a outra extremidade do cabo de alimentação na tomada do DES-1008P+. O LED Power
acenderá, conrmando que o dispositivo foi ligado com sucesso.
B. PORTAS PoE (1-8)
As portas PoE 1-8 atendem ao padrão 802.3at fornecendo até 30W por porta para o uso
individual. A capacidade total de potência é de 140 Watts. Caso o consumo total de energia do
Switch PoE atinja a capacidade máxima das portas, o switch não conseguirá alimentar um novo
dispositivo.
C. PORTAS FAST-ETHERNET (1-8)
Estas portas oferecem velocidades de rede de 10 Mbps ou 100 Mbps, e podem operar nos
modos de transferência half ou full-duplex. Estas portas também suportam a tecnologia
crossover MDI/MDIX automático, eliminando a necessidade de cabos crossover ou portas de
uplink. Cada porta pode ser conectada diretamente a um servidor, hub, roteador ou switch
usando cabos straight-through regulares Ethernet de par trançado.
8 PoE Ports & 8 10/100Mbps Ports
