2D-Link DGS-1024D Quick Install Guide
Package Contents
If any of the above items are missing, please contact your reseller.
• DGS-1024D 24-Port Gigabit Desktop Switch
• Power Cord
• Rack Mounting Kit
• Quick Install Guide
The setup of the Switch can be performed using the following steps:
• Visually inspect the power jack and make sure that it is fully secured to the
power cord.
• Do not cover the ventilation holes on the sides of the Switch, and make sure
there is adequate ventilation around it.
• Do not place heavy objects on the switch.
• Place the Switch in a cool and dry environment.
Before You Begin
Connecting the Switch
Step 1
Plug the supplied power cord into the Switch and the other end into a power
outlet, power strip, or surge protector (recommended). Verify the Power indicator
is lit on the Switch.
Step 2
Connect one end of an Ethernet cable in the device you want to connect to the
Switch and the other end into one of the Ethernet ports on the Switch. Check
the Link lights (LEDs) on both the Switch and the device to verify that the cable
is good and that there is a valid connection.
Introduction
Get the blazing speed of Gigabit Ethernet with the D-Link® DGS-1024D, a 24-Port
Gigabit Switch that delivers power, performance, and reliability in one cost-eective,
space-saving design. Increase the speed of your network server and backbone
connection, or make Gigabit to the desktop a reality.

3 D-Link DGS-1024D Quick Install Guide
Link/Act/Speed (1-24) - This LED indicator light is green when the port is
successfully connected to a 1000Mbps device and will blink as data is transmitted
or received. This LED indicator light is amber when the port is successfully
connected to a 10/100Mbps device and will blink as data is transmitted or
received.
Power Indicator - This green indicator light is on when the Switch is receiving
power; otherwise, it is o.
LEDs

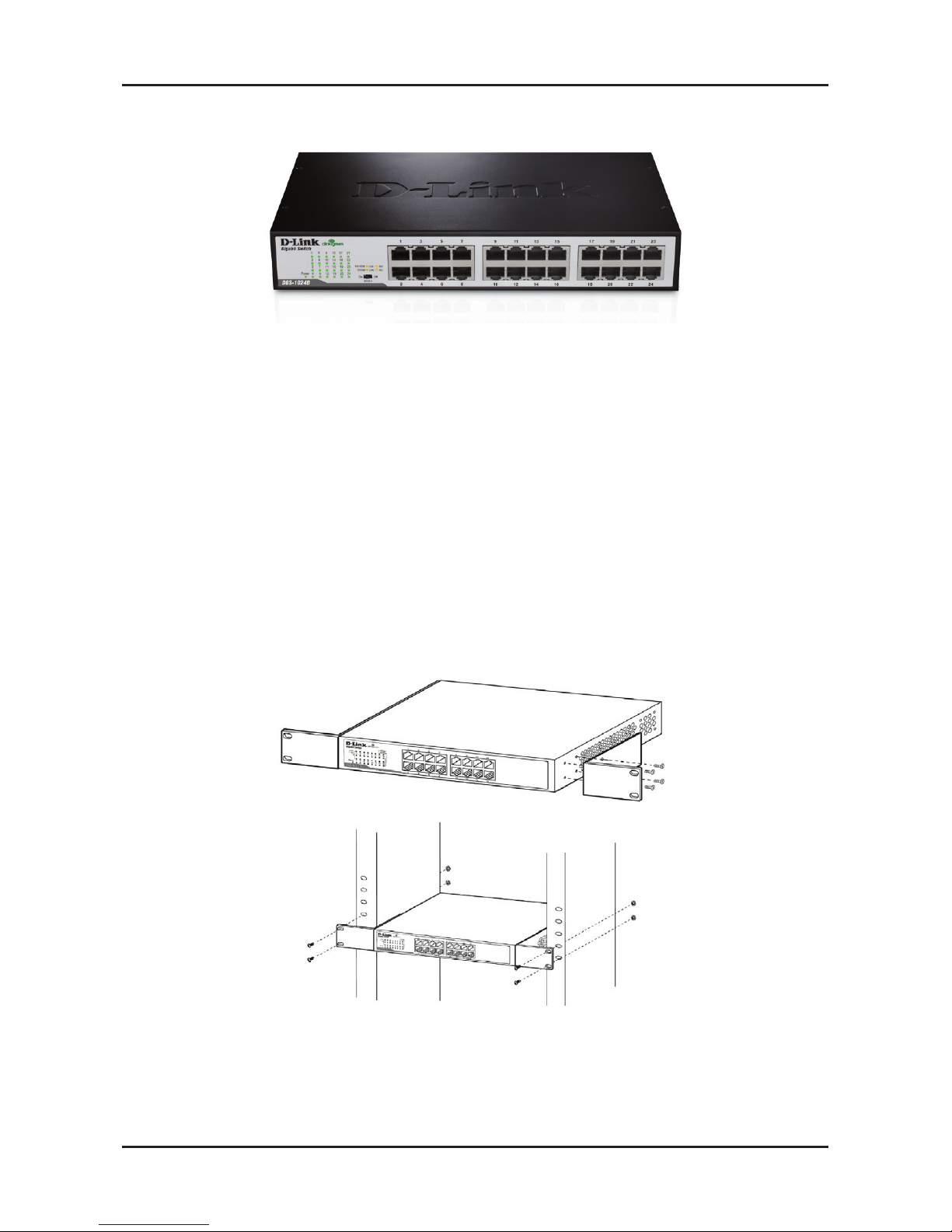

The DGS-1024D can easily be mounted on a rack. Two mounting ears are
provided for this purpose. Make sure that the front panel is exposed in order to
view the LEDs. Please refer to the following illustrations:
Mount on a Rack
1. Attach the ears to each side of the switch, using the screw-holes located on
the side of the device.
2. Firmly attach the ears to the rack as shown. Please follow the usual safety
precautions for rack-mountable products.

4D-Link DGS-1024D Quick Install Guide
Version 6.0
July 6, 2012
6GS1024D2L02G
Copyright ©2012 All rights reserved. D-Link and the D-Link logo are registered trademarks of D-Link Corporation
or its subsidiaries. Other trademarks are the property of their respective owners. Product specications, size and
shape are subject to change without notice, and actual product appearance may dier from that depicted on
the packaging. Visit dlink.com (US) or dlink.ca (Canada) for more details.
Technical Support
Having trouble installing your new product? D-Link’s website contains the latest
user documentation and software updates for D-Link products. U.S. and Canadian
customers can contact D-Link Technical Support through our website or by phone.
United States
Telephone: [phone]
Internet: http://support.dlink.com
Canada
Telephone: [phone]
Internet: http://support.dlink.ca
D-Link Green Technology implements special power-saving features under speeds
of 1000Mbps that detect cable length and link status, and will adjust power usage
accordingly. Green Technology saves energy in two specic ways:
1. If there is no link on a port (when there is no connection or the device
connected is turned o) the port(s) will enter a “sleep mode” which will
drastically reduce the amount of power used.
2. D-Link Green Technology detects the length of connected Ethernet cable and
adjusts power usage accordingly without aecting performance. This way, a
port connected to a 20m or under cable only uses as much power as it needs,
instead of using full power, which is only needed for 100m cables.
This product is IEEE 802.3az Energy Eciency Ethernet compliant. The IEEE 802.3az
EEE standard denes mechanisms and protocols intended to reduce the energy
consumption of network links during periods of low utilization, by transitioning
interfaces into a low-power state without interrupting the network connection.
Both connected devices must support 802.3az EEE for power saving support. If the
connected device does not support 802.3az EEE, the switch will default to D-Link’s
Green Technology of power saving.
D-Link Green Technology

6Guide d’installation rapide du DGS-1024D D-Link
Contenu de la boîte
Contactez votre revendeur s'il manque l'un des éléments ci-dessus.
Vous pouvez congurer le commutateur en suivant les étapes suivantes:
• Inspectez visuellement la prise d'alimentation et assurez-vous qu'elle soit
fermement connectée au cordon d'alimentation.
• Ne couvrez pas les trous de ventilation sur les côtés du commutateur et
assurez-vous qu'il se trouve dans une zone correctement aérée.
• Ne placez pas des objets lourds sur le commutateur.
• Placez le commutateur dans un environnement frais et sec.
Avant de commencer
Connexion du commutateur
Étape1
Branchez une extrémité du cordon d'alimentation joint dans le commutateur
et l'autre, dans une prise électrique, un bloc multiprise ou un parasurtenseur
(recommandé). Vériez que le voyant d'alimentation est allumé sur le
commutateur.
Étape2
Connectez une extrémité d'un câble Ethernet dans le périphérique que vous
voulez connecter au commutateur et l'autre, dans l'un des ports Ethernet
du commutateur. Contrôlez les voyants de connexion du commutateur et du
périphérique pour vous assurer que le câble est en bon état et qu'une connexion
est établie.
Introduction
Protez de la vitesse impressionnante de l'Ethernet Gigabit grâce au DGS-1024D
D-Link®, un commutateur Gigabit à 24 ports qui ore puissance, performance et
abilité dans un boîtier compact et rentable. Augmentez la vitesse de votre serveur
réseau et de votre connexion au réseau fédérateur ou équipez votre ordinateur de
bureau avec le Gigabit.
• Commutateur Gigabit pour ordinateur de bureau 24 ports DGS-1024D
• Un cordon d’alimentation électrique
• Un kit de montage en bâti
• Guide d’installation Rapide

7 Guide d’installation rapide du DGS-1024D D-Link
Liaison/Transmission-réception/Vitesse (1-24) - Ce voyant s'allume en vert
lorsque le port est connecté à un périphérique 1000Mbits/s et clignote lorsque
des données sont envoyées ou reçues. Il est orange lorsque le port est connecté
à un périphérique 10/100 Mbits/s et clignote lorsque des données sont
envoyées ou reçues.
Voyant d'alimentation - Ce voyant vert s'allume lorsque le commutateur reçoit du
courant. Sinon il reste éteint.
Voyants lumineux

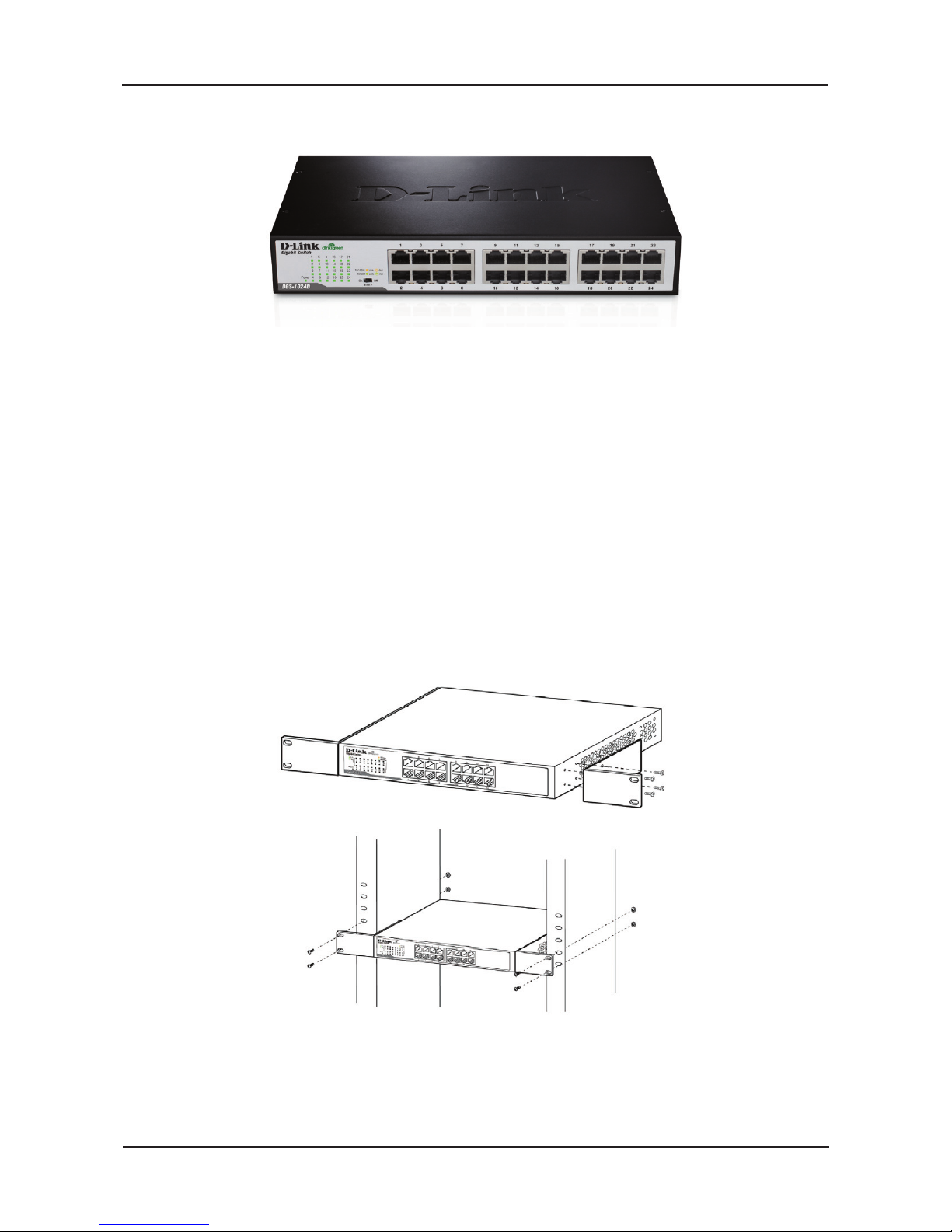

Le DGS-1024D s'installe facilement sur un bâti. Deux oreilles de montage sont
fournies à cet eet. Faites en sorte que la façade soit bien en vue an que les
voyants lumineux soient visibles. Consultez les illustrations suivantes:
Installation sur un bâti
1. Fixez les oreilles de chaque côté du commutateur à l'aide des trous de vis
situés sur le côté du périphérique.
2. Serrez fermement les oreilles sur le bâti, comme illustré. Veuillez suivre les
précautions de sécurité usuelles applicables aux produits pouvant être montés
en bâti.

8Guide d’installation rapide du DGS-1024D D-Link
Version 6.0
6 Juillet 2012
6GS1024D2L02G
Copyright© 2012. Tous droits réservés. D-Link et le logo D-Link sont des marques déposées de D-Link
Corporation ou de ses liales. Les autres marques commerciales appartiennent à leurs propriétaires respectifs.
Les caractéristiques du produit, sa taille et sa forme sont susceptibles d'être modiées sans préavis et
l'apparence réelle du produit peut diérer de celle illustrée sur l'emballage. Visitez le site dlink.com (États-Unis)
ou dlink.ca (Canada) pour plus d'informations.
Assistance technique
Vous avez des dicultés à installer votre nouveau produit? Le site Web de D-Link contient la
toute dernière documentation utilisateur et les mises à jour logicielles des produits D-Link. Les
clients américains et canadiens peuvent contacter l'assistance technique de D-Link par le biais
de notre site Web ou par téléphone.
États-Unis
Téléphone: [phone]
Internet : http://support.dlink.com
Canada
Téléphone: [phone]
Internet : http://support.dlink.ca
La technologie D-Link Green met en œuvre des fonctionnalités spéciales d'économie d'énergie
en deçà de 1000Mbits/s, qui détectent la longueur du câble et l'état de la liaison et ajustent la
consommation d'énergie en conséquence. Cette technologie économise de l'énergie de deux
façons bien précises:
1. S'il n'y a pas de liaison sur un port (lorsqu'il n'y a pas de connexion ou que le
périphérique connecté est éteint), le ou les ports entrent en mode veille, ce qui diminue
considérablement l'énergie consommée.
2. La technologie D-Link Green détecte la longueur du câble Ethernet connecté et ajuste
la consommation d'énergie en conséquence, sans réduction des performances. De
cette façon, un port connecté à un câble de 20m (ou moins) consomme juste l'énergie
nécessaire au lieu de consommer le maximum d'énergie, nécessaire uniquement pour
les câbles de 100m.
Ce produit est IEEE 802.3az ecacité énergétique Ethernet conforme. L’IEEE 802.3az EEE la
norme dénit des mécanismes et des protocoles destinés à réduire la consommation d’énergie
des liens du réseau pendant les périodes d’utilisation basee, par la transition des interfaces
dans un état de faible puissance sans interrompre la connexion réseau. Les deux appareils
connectés doit soutenir 802.3az EEE pour soutenir l’économie d’énergie. Si le périphérique
connecté ne prend pas en charge 802.3az EEE, le commutateur fonctionne en mode par défaut
en utilisant la technologie D-Link Green Ethernet.
Technologie D-Link Green
