D-Link DAP-2590 - AirPremier N Dual Band PoE Access... User manual

Quick Install Guide+
Installations-Anleitung+
Guide d’installation+
Guía de instalación+
Guida di Installazione+
AirPremier N
DUAL BAND PoE ACCESS POINT
DAP-2590

DAP-2590 Install Guide 1
Minimum System Requirements:
• CD-ROM Drive
• Computers with Windows®, Macintosh®, or Linux-based operating
systems
• Installed Ethernet Adapter
• Internet Explorer version 7.0 or Firefox 3.0 and above
System Requirements

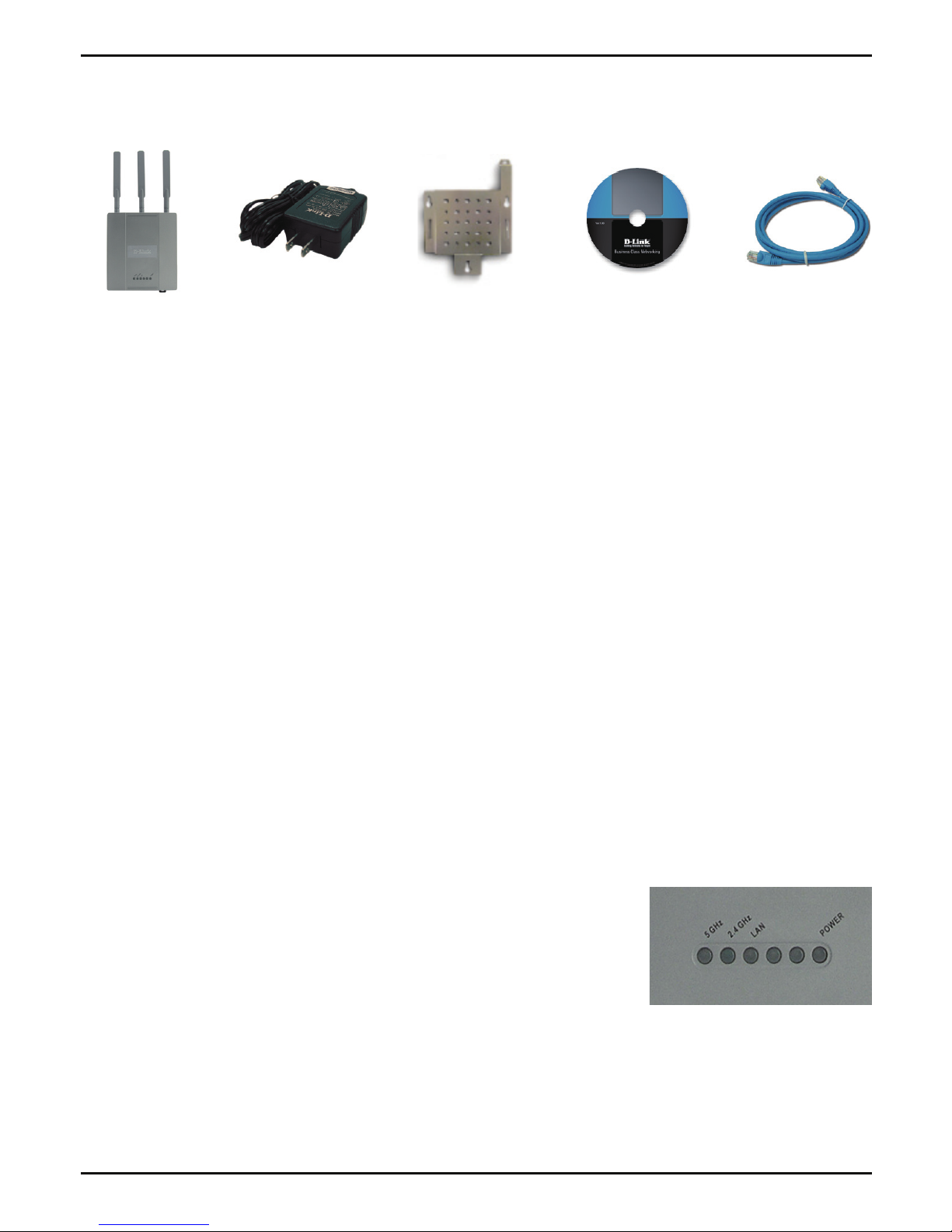

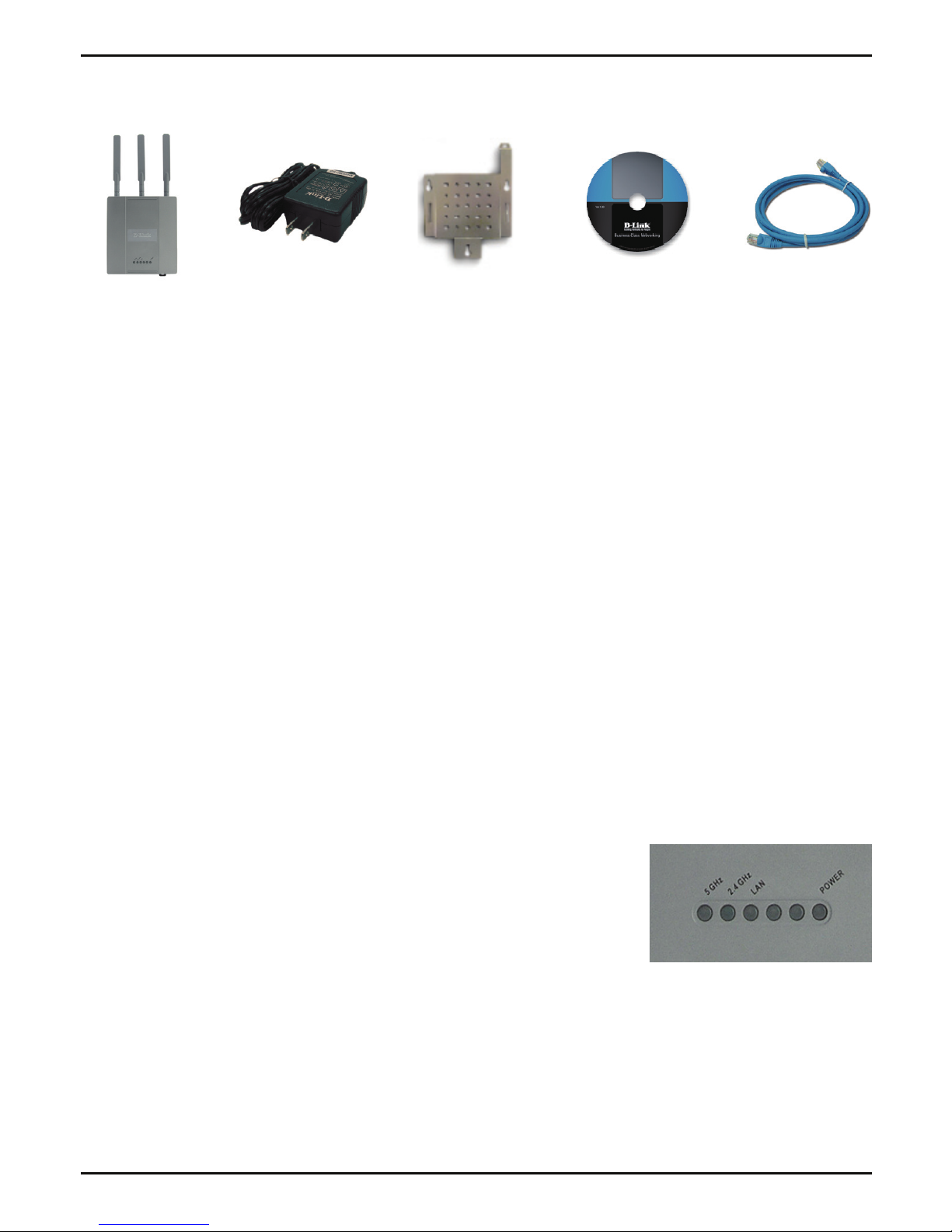

Package Contents
Note: Using a power supply with a different voltage than the one included with the
DAP-2590 will cause damage and void the warranty for this product.
If any of the above items are missing, please contact your reseller.
Hardware Overview
LEDs
DAP-2590
802.11n Access
Point
Power
Adapter
Ethernet
Cable
CD-ROMMounting
Plate
5 GHz - When lit, the access point is operating at
5GHz. This light will blink when there is wireless traffic.
2.4 GHz - When lit, the access point is operating at
2.4GHz. This light will blink when there is wireless
traffic.
LAN - Solid light when the Ethernet port is connected to a working port, such
as a router or switch. The light will blink when there is traffic through LAN port.
POWER - The light will blink during boot up. Once solid, the access point is
ready.

2 DAP-2590 Install Guide

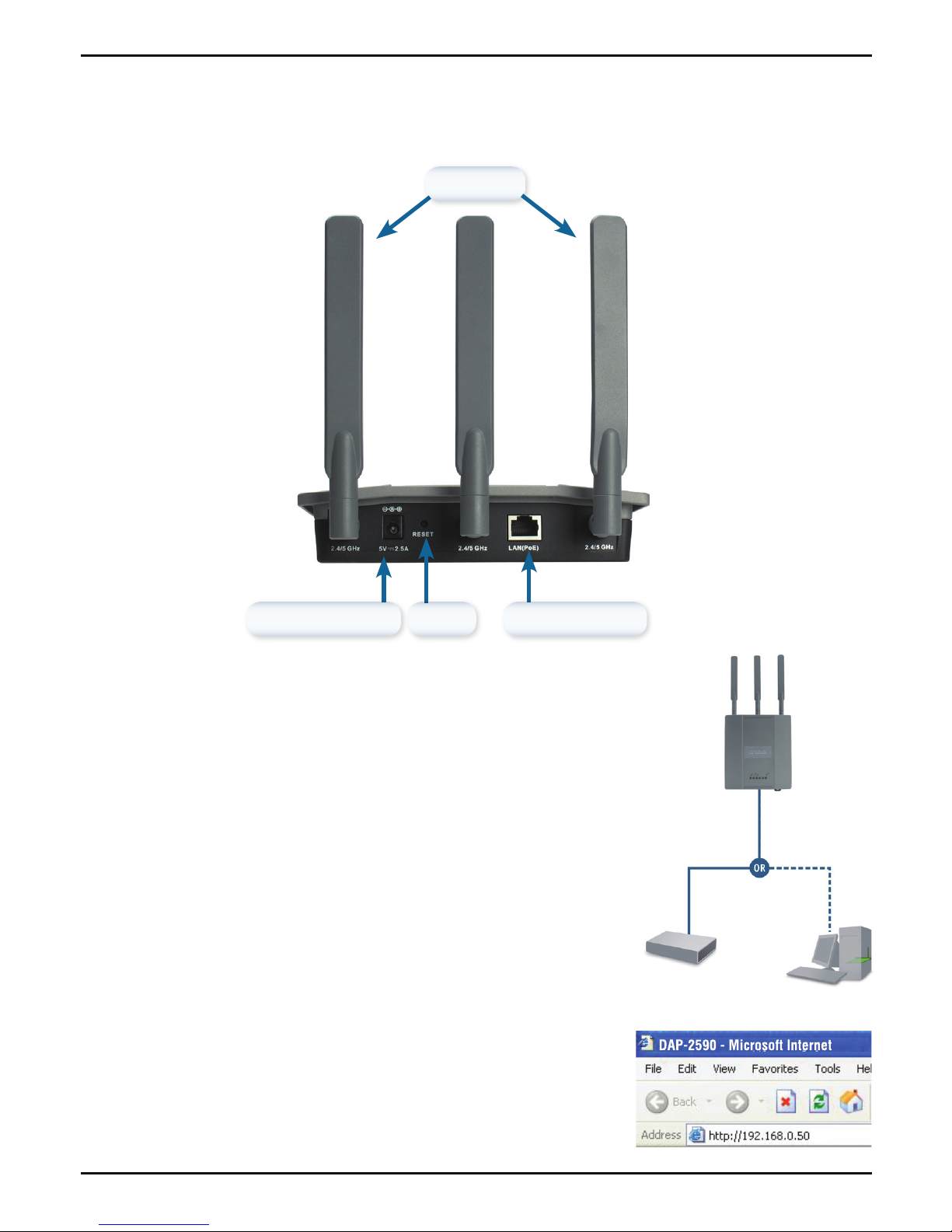

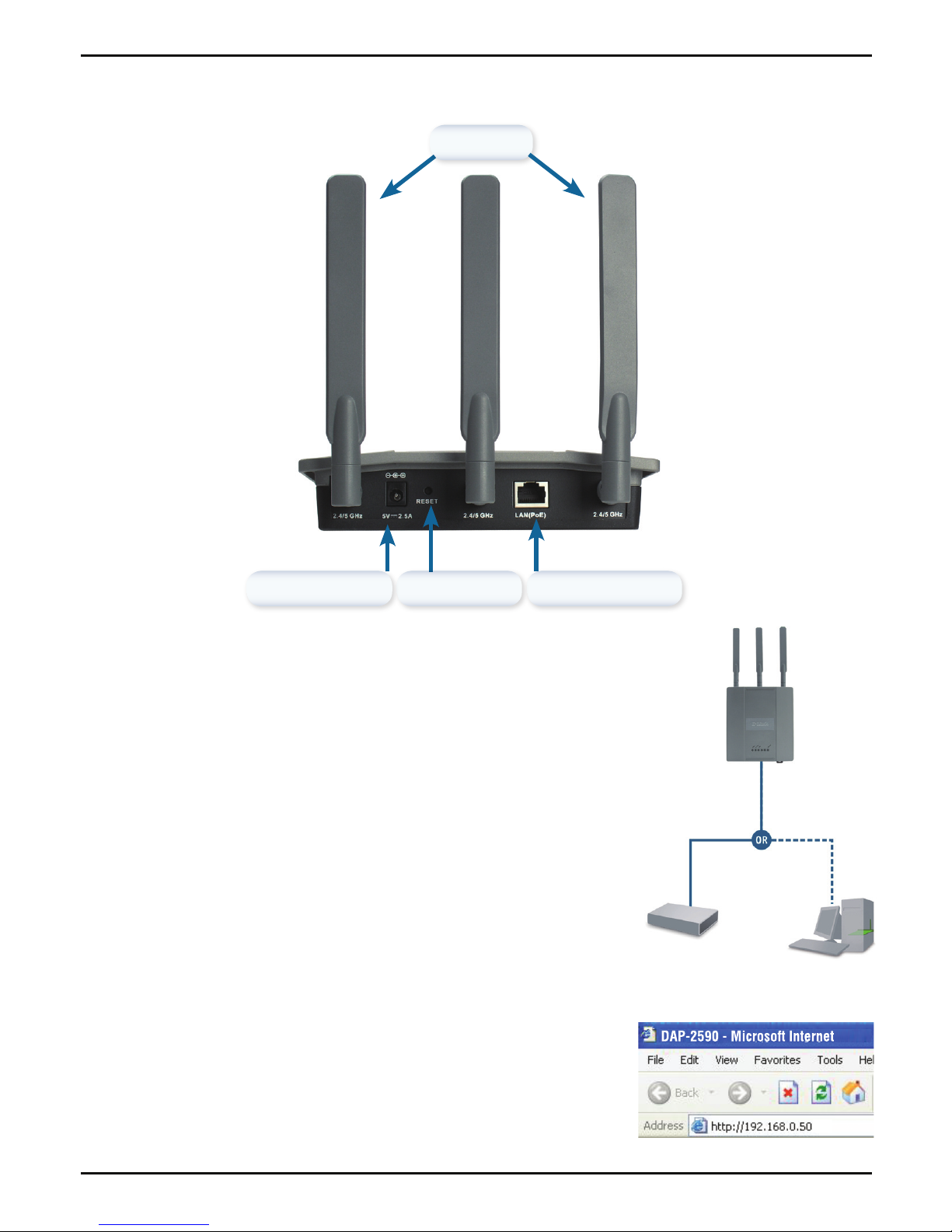

Installing the Hardware
Antennas
Power Receptor Reset LAN Port (PoE)
To power the access point, you can use one of the
following methods:
1. Use the supplied power adapter
2. Connect one end of your Ethernet cable into the
LAN (PoE) port on the DAP-2590 and the other end
into one port on a PoE switch.
To setup and manage the DAP-2590 from a computer,
use one of the following methods:
1. Connect a straight through Ethernet cable between
the access point and your computer.
2. Connect the access point to a switch or router
and use a computer from a computer that is also
connected to that switch or router.
3. Please start your web browser program, type the
IP address of the device (http://192.168.0.50) and
press Enter. Make sure that the IP addresses of the
device and your computer are in the same subnet.
Then, refer to the Manual for conguration.

DAP-2590 Install Guide 3

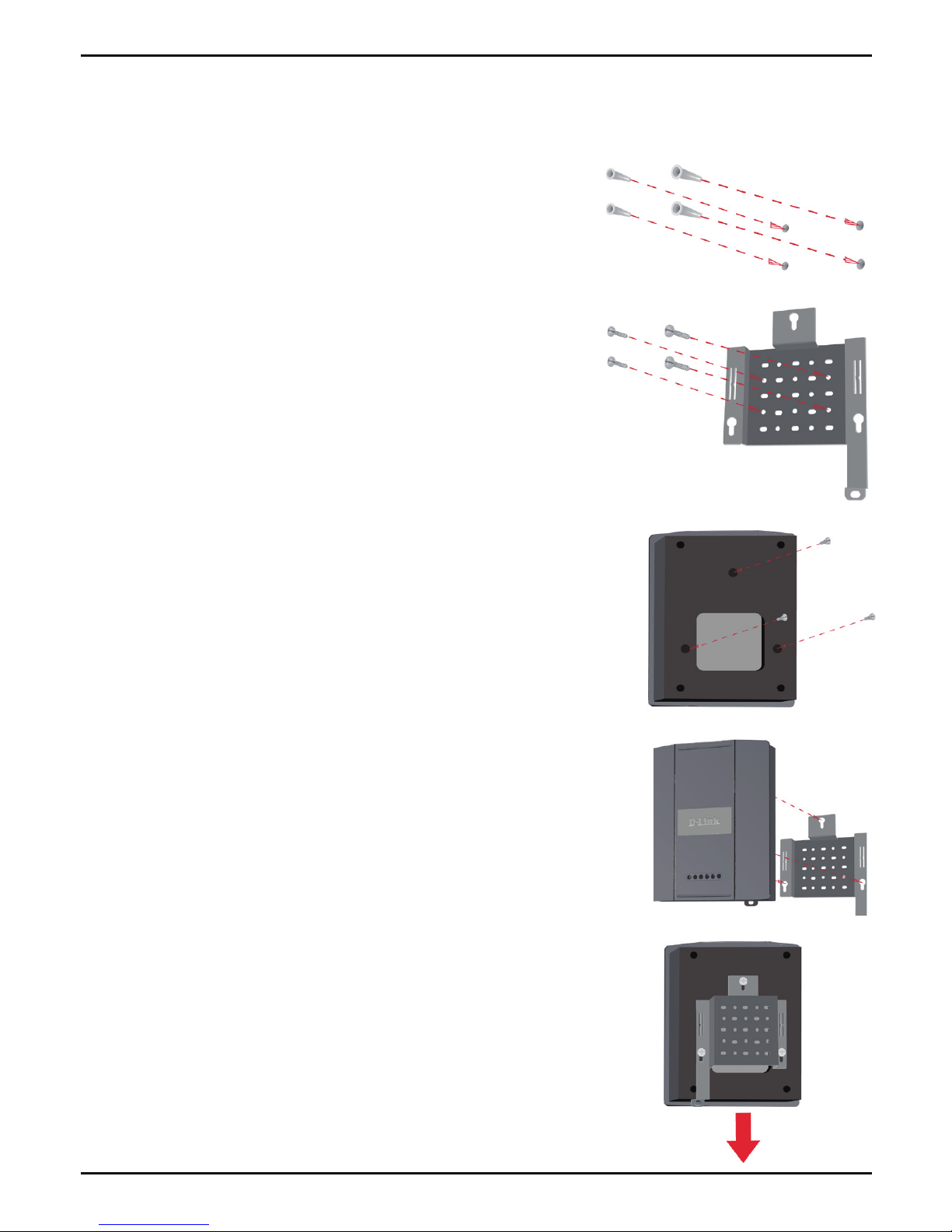

Step 1: Insert provided wall anchors in the wall
where the mounting plate will be attached.
Mounting Plate Assembly
Step 2: Use the provided screws to secure the
mounting plate on the wall.
Step 3: Attach the remaining screws securely to
the back of the DAP-2590.
Step 4: Attach the DAP-2590 to the mounting
plate.
Step5:Slide the DAP-2590 down into the grooves
on the mounting plate to secure it to the plate.

4 DAP-2590 Install Guide

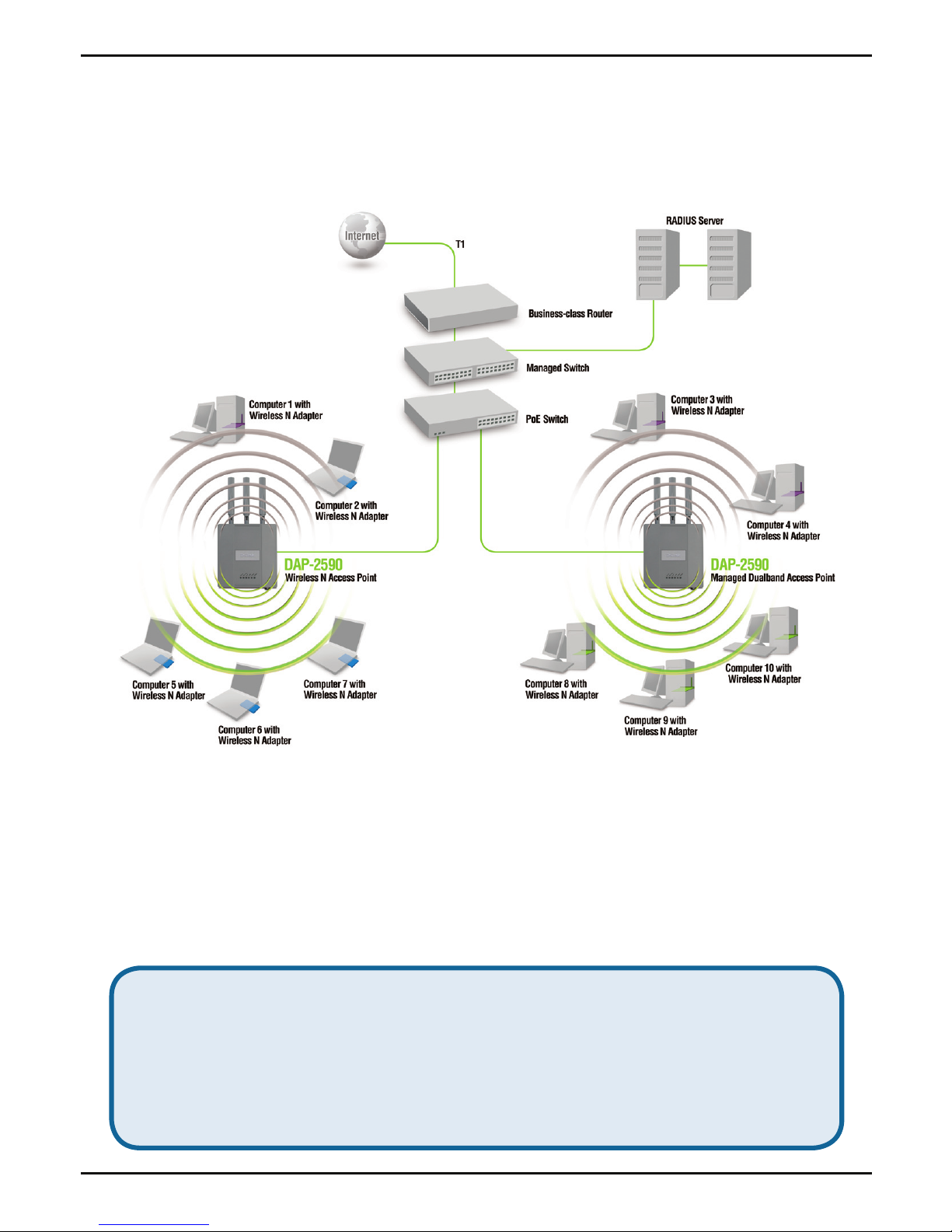

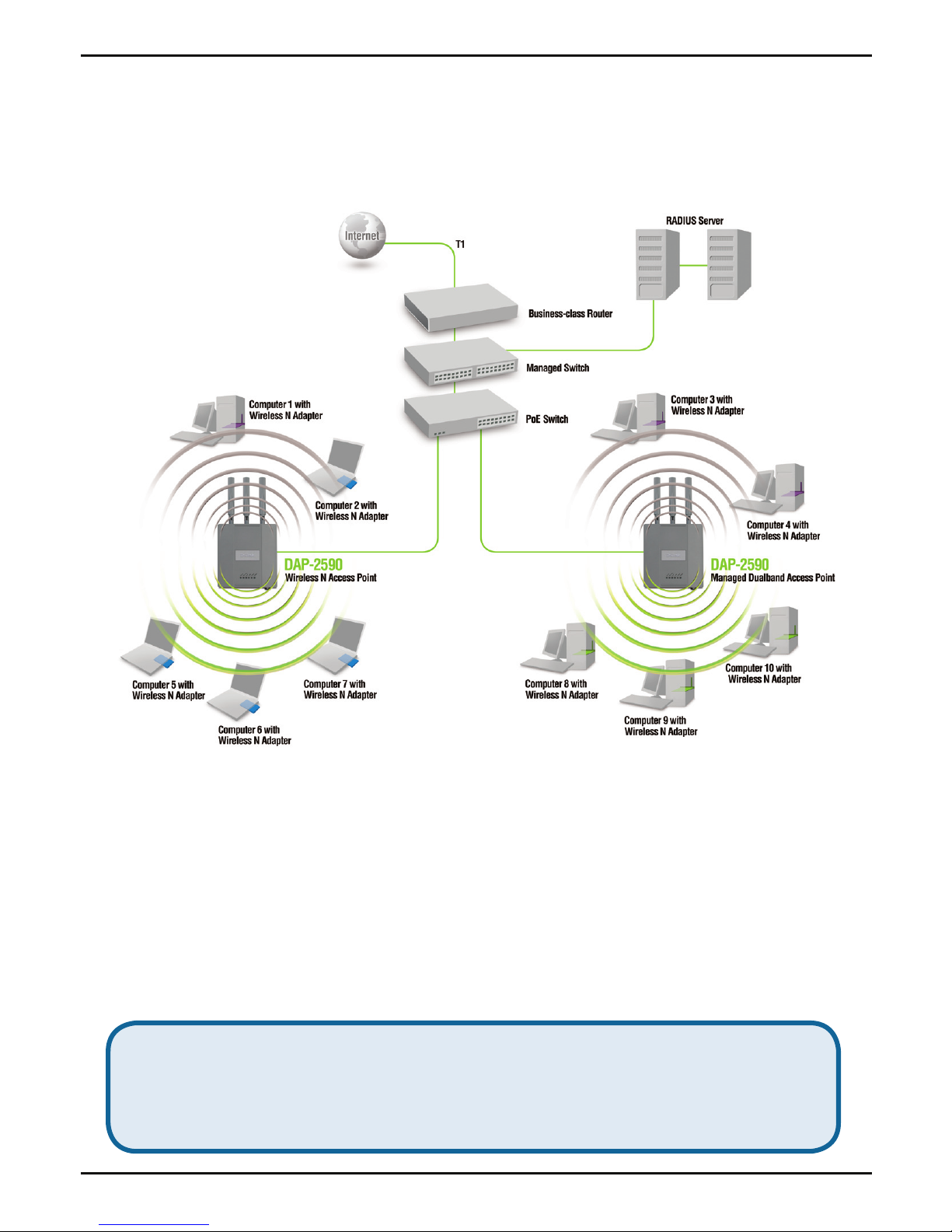

When you have completed the steps in this Installation Guide and congured
your for your network, your network should look similar to this:
Your Setup is Complete
* Maximum Wireless signal rate derived from IEEE 802.11n (draft 2.0) specications. Actual data
throughput will vary. Network conditions and environmental factors, including volume of network
trafc, building materials and construction, and network overhead lower actual data throughput
rate.
Technical Support
D-Link UK Technical Support over the Telephone:
0871 873 3000 (United Kingdom)
BT 10ppm (UK Pence per minute), other carriers may vary.
Times Mon-Fri 9.00am - 7.00pm Sat 10.00am - 2.00pm
[phone] (Ireland)
€0.05ppm peak, €0.045ppm off peak Times Mon-Fri 9.00am - 7.00pm Sat 10.00am - 2.00pm
D-Link UK & Ireland Technical Support over the Internet:
http://www.dlink.co.uk
ftp://ftp.dlink.co.uk

DAP-2590 Install Guide 5
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• Computer mit Windows®, Macintosh®oder Linux-basierten
Betriebssystemen
• Installierter Ethernet-Adapter
• Internet Explorer Version 7.0 oder Firefox 3.0 und höher
Systemanforderungen

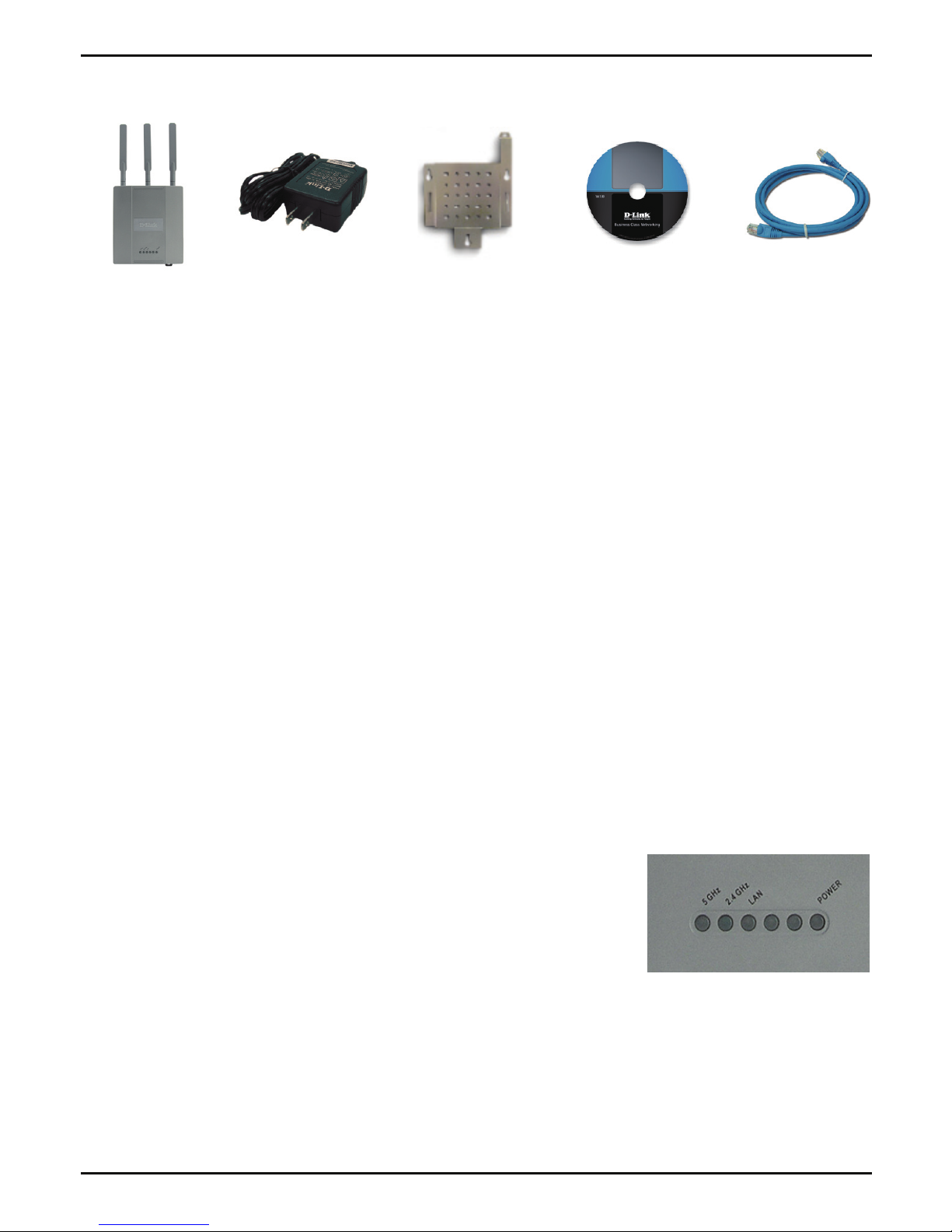

Packungsinhalt
Hinweis: Die Verwendung eines Netzteils mit einer unterschiedlichen Spannung als
jener des mit dem DAP-2590 mitgelieferten Netzteils verursacht Schäden. In diesem
Falle erlischt der Garantieanspruch für dieses Produkt.
Sollte einer der oben aufgelisteten Artikel fehlen, so wenden Sie sich bitte an
Ihren Fachhändler..
Hardware-Überblick
LED
DAP-2590 802.11n
Access Point
Netzadapter EthernetkabelCD-ROMMontageplatte
5 GHz - Leuchtet, wenn der Access Point im 5-GHz-
Bereich betrieben wird.
Dieses Licht blinkt bei drahtlosem Datenverkehr..
2.4 GHz - Leuchtet, wenn der Access Point im 2,4-
GHz-Bereich betrieben wird. Dieses Licht blinkt bei
drahtlosem Datenverkehr.
LAN - Leuchtet durchgehend, wenn der Ethernet-Port an einen
ordnungsgemäß funktionierenden Port, wie etwa einen Router oder Switch,
angeschlossen ist. Das Licht blinkt bei Datenverkehr über den LAN-Port.
TROM - Das Licht blinkt nur während des Hochfahrens. Sobald es
durchgehend leuchtet, ist der Access Point betriebsbereit.

6 DAP-2590 Install Guide

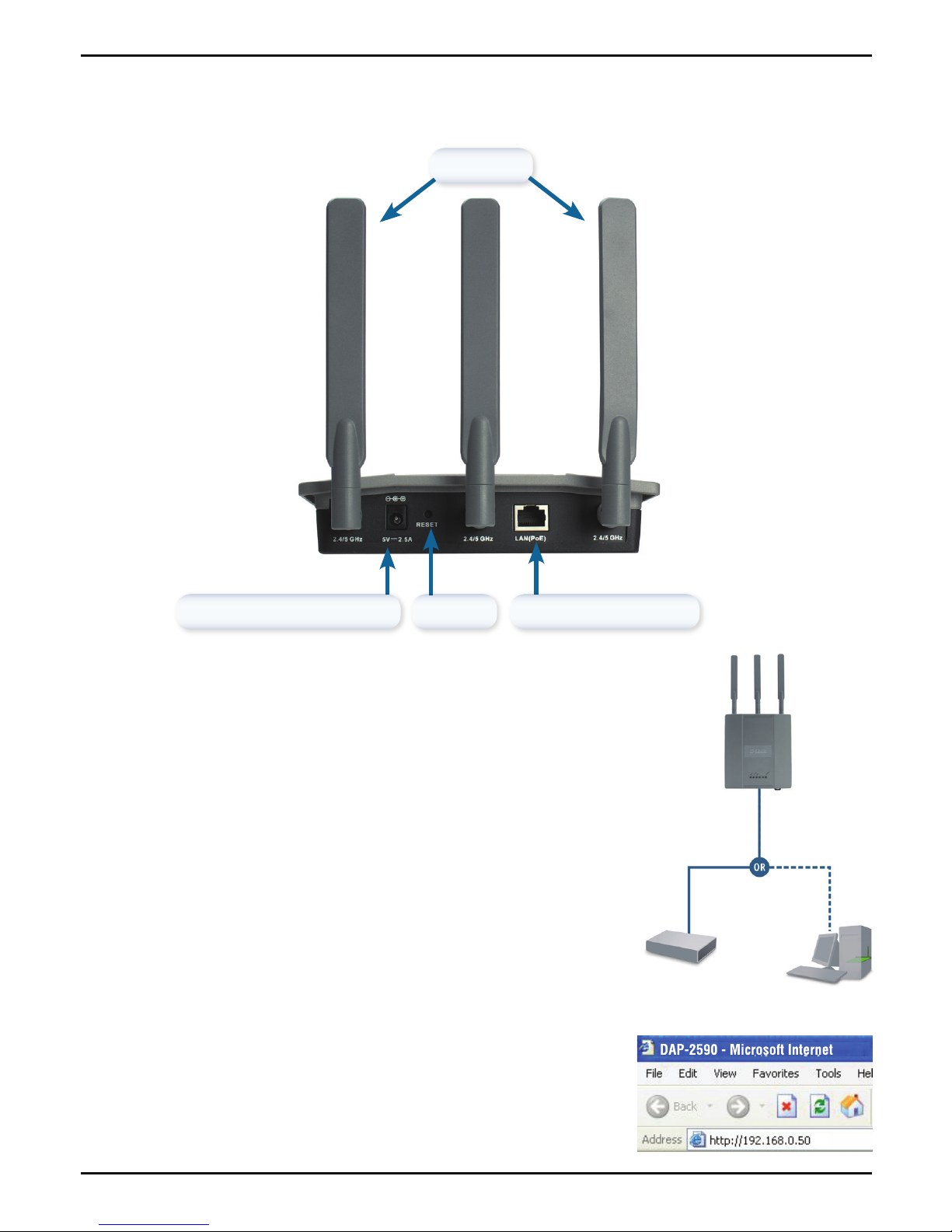

Installation der Hardware
Antennen
Adapterbuchse Rücksetzung LAN-Port (PoE)
Zur Stromversorgung des Access Point wählen Sie eine
der folgenden Optionen:
1. Verwenden Sie den mitgelieferten Netzadapter
2. Schließen Sie ein Ende Ihres Ethernetkabels an
den LAN (PoE)-Port am DAP-2590 und das andere
Ende an einen Port auf einem PoE-Switch an.
Zum Konfigurieren und Verwalten des DAP-2590 von
einem Computer aus haben Sie zwei Möglichkeiten:
1. Verwenden Sie ein Ethernet-Durchgangskabel
zwischen dem Access Point und Ihrem Computer.
2. Schließen Sie den Access Point an einen Switch
oder Router an und verwenden Sie einen Computer,
der ebenfalls an diesen Switch bzw. Router
angeschlossen ist.
3. Bitte starten Sie Ihren Webbrowser, geben Sie
die IP-Adresse des Gerätes (http://192.168.0.50)
ein und drücken Sie die Enter-Taste. Stellen Sie
sicher, dass die IP-Adressen des Gerätes und
Ihres Computers sich im selben Subnetz benden.
Weitere Informationen über die Konguration nden
Sie im Handbuch.

DAP-2590 Install Guide 7
Schritt 1: Bringen Sie die mitgelieferten
WandankeranderWandan, wo dieMontageplatte
befestigt werden soll.
Befestigung der Montageplatte
Schritt 2: Befestigen Sie die Montageplatte mit
den mitgelieferten Schrauben an der Wand.
Schritt 3: Drehen Sie die restlichen Schrauben
fest in die Rückseite des DAP-2590 ein.
Schritt 4: Setzen Sie das DAP-2590 auf die
Montageplatte.
Schritt 5: Schieben Sie das DAP-2590 nach un-
ten in die Rillen auf der Montageplatte, um es an
der Platte zu befestigen.

8 DAP-2590 Install Guide
Nach Durchführung der Schritte in dieser Installationsanleitung und der
Konguration Ihres Netzwerkes sollte Ihr Netzwerk ungefähr so aussehen:
Ihr Setup ist abgeschlossen
* Max. drahtlose Signalrate leitet sich aus den Spezikationen des Standards IEEE 802.11n (Draft
2.0) ab. Tatsächlicher Datendurchsatz schwankt. Netzwerkbedingungen und Umgebungsfaktoren,
einschließlich Datenverkehr im Netz, Baumaterialien und Gebäudekonstruktionen sowie Netzwerk-
Overhead senken die tatsächliche Datendurchsatzrate.
Technische Unterstützung
Web: http://www.dlink.de
E-Mail: [email protected]
Telefon: [phone],14€ pro Minute

DAP-2590 Install Guide 9
Conguration minimale requise:
• Lecteur de CD-ROM
• Ordinateur avec système d’exploitation Windows®, Macintosh®ou
Linux
• Adaptateur Ethernet installé
• Internet Explorer 7.0 ou Firefox 3.0 et versions ultérieures
Configuration système requise
Contenu de la boîte
Remarque: l’utilisation d’une alimentation dont la tension diffère de celle du DAP-2590
risque d’endommager le produit et en annule la garantie.
Contactez immédiatement votre revendeur s’il manque l’un des éléments ci-
dessus.
Description du matériel
Voyants DEL
Point d’accès DAP-
2590 802.11n
Adaptateur
secteur
Câble
Ethernet
CD-ROMPlaque de
montage
5 GHz - ce voyant s’allume si le point d’accès
fonctionne à 5 GHz. Il clignote en cas de trafic sans fil.
2.4 GHz - ce voyant s’allume si le point d’accès
fonctionne à 2,4 GHz. Il clignote en cas de trafic sans
fil.
LAN - ce voyant s’allume si le port Ethernet est connecté à un port actif, tel
qu’un routeur ou un commutateur. Il clignote en cas de trafic sur le port LAN.
POWER - ce voyant clignote pendant le démarrage. Il reste allumé quand le
point d’accès est prêt.

10 DAP-2590 Install Guide

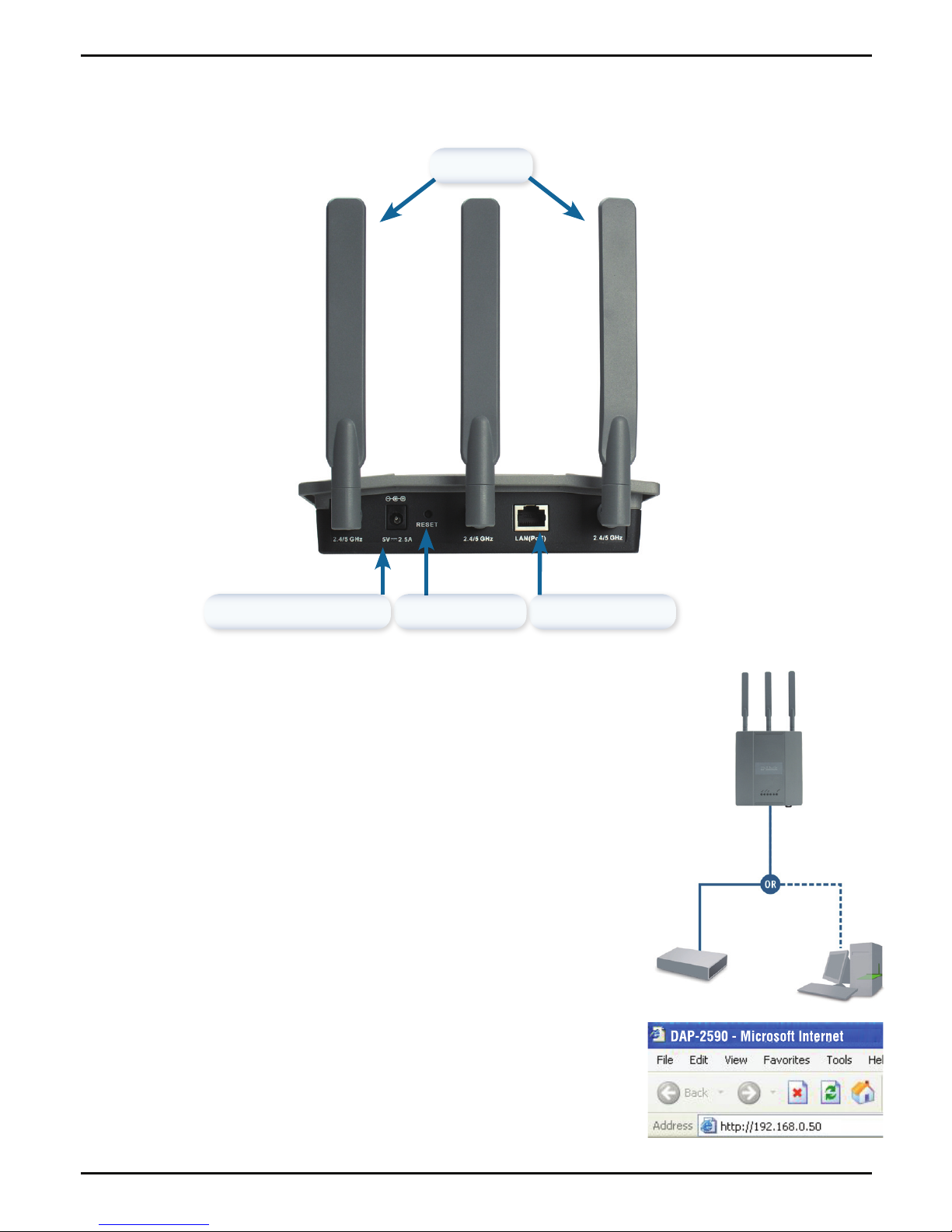

Installation du matériel
Antennes
Adaptateur secteur Réinitialisation
Pour alimenter le point d’accès, vous pouvez procéder de
l’une des façons suivantes :
1. Utiliser l’adaptateur secteur fourni
2. Brancher une extrémité du câble Ethernet au port
LAN (PoE) du DAP-2590 et l’autre extrémité au port
d’un commutateur PoE.
Pour configurer et gérer le DAP-2590 depuis un
ordinateur, procédez de l’une des façons suivantes :
1. Branchez un câble Ethernet droit entre le point
d’accès et votre ordinateur.
2. Connectez le point d’accès à un commutateur ou à
un routeur et utilisez un ordinateur qui est également
connecté à ce commutateur ou à ce routeur.
3. Démarrez votre navigateur Web, tapez l’adresse IP
du périphérique ((http://192.168.0.50), puis appuyez
sur Entrée. Assurez-vous que l’adresse IP de votre
périphérique et que celle de votre ordinateur sont
dans le même sous-réseau. Consultez ensuite le
manuel pour effectuer la conguration.
Port LAN (PoE)

DAP-2590 Install Guide 11
Étape 1: mettez en place les chevilles murales
fournies à l’endroit où vous souhaitez xer la
plaque de montage.
Fixation de la plaque de montage
Étape 2: utilisez les vis fournies pour xer la
plaque de montage au mur.
Étape 3: vissez les vis restantes à l’arrière du
DAP-2590.
Étape 4: xez le DAP-2590 à la plaque de
montage.
Étape 5: faites coulisser le DAP-2590 dans les
rainures de la plaque de montage pour le xer à
la plaque.

12 DAP-2590 Install Guide
Après avoir suivi les étapes du guide d’installation et conguré votre réseau,
ce dernier doit ressembler à cela :
Fin de la configuration
* La vitesse maximale du signal sans l découle des spécications de la norme IEEE 802.11n (ver-
sion 2.0). Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les condi-
tions du réseau et les facteurs environnementaux, dont l’importance du trac réseau, les matériaux
de construction et la propre construction, peuvent avoir des conséquences négatives sur le débit
de transmission réel des données.
Assistance technique
Assistance technique D-Link par téléphone : 0 820 0803 03
0,12 €/min Hours : Monday - Friday 9h to 13h and 14h to 19h Saturday 9h
to 13h and from 14h to 16h
Assistance technique D-Link sur internet :
http://www.dlink.fr
e-mail : [email protected]

DAP-2590 Install Guide 13
Requisitos mínimos del sistema:
• Unidad de CD-ROM
• Ordenadores con sistemas operativos basados en Windows®,
Macintosh®o Linux
• Adaptador Ethernet instalado
• Internet Explorer versión 7.0 o Firefox 3.0 y superior
Requisitos del sistema
¿Qué contiene la caja?
Nota: la utilización de una alimentación de corriente con un voltaje distinto del incluido
con el DAP-2590 provocará daños y anulará la garantía de este producto.
Si falta cualquiera de los componentes anteriores, póngase en contacto con
el proveedor..

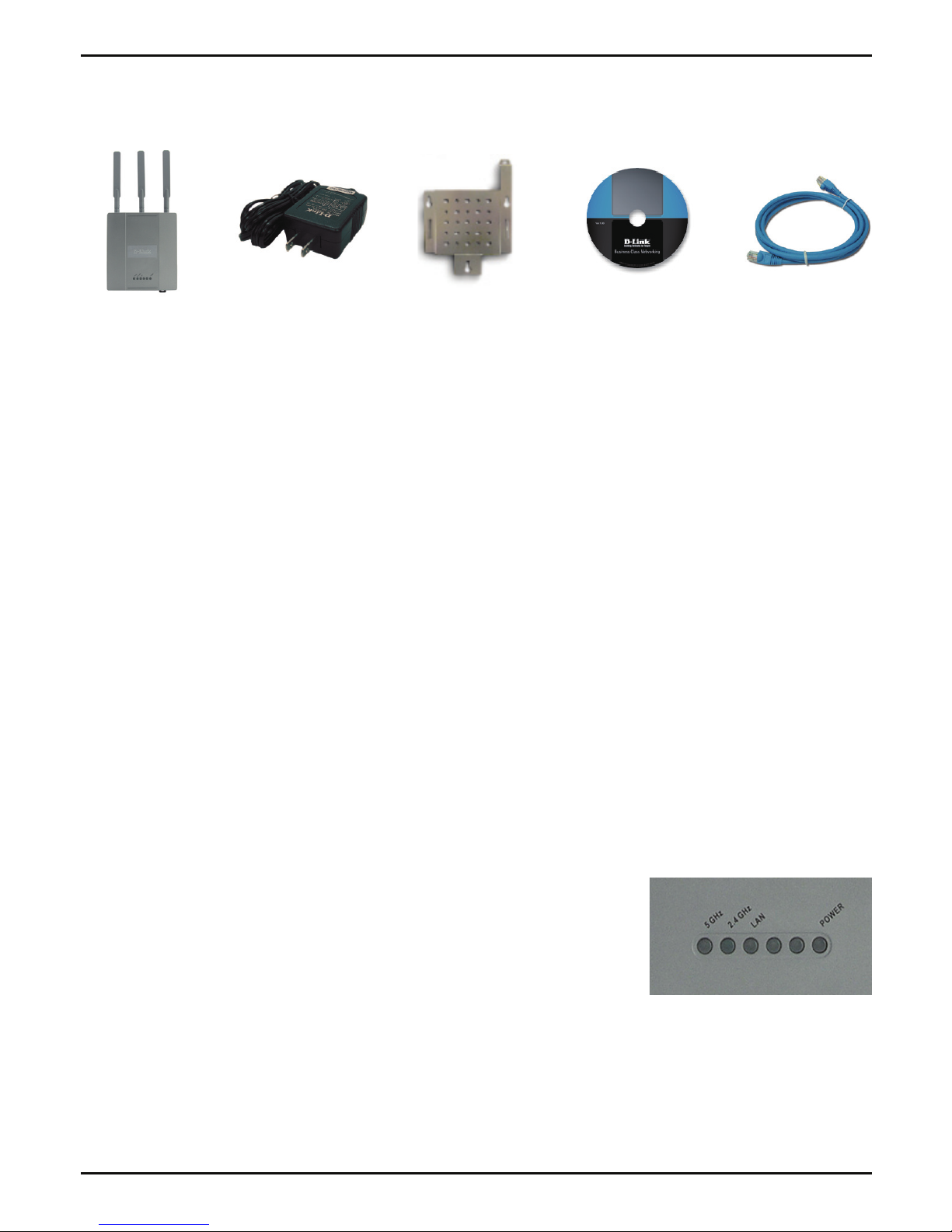

Descripción general del hardware
LEDs
Punto de acceso
DAP-2590
802.11n
Adaptador de
alimentación
Cable EthernetCD-ROMPlaca de
montaje
5 GHz - Cuando está encendido, el punto de acceso
funciona a 5 GHz.
Esta luz parpadeará cuando exista tráfico inalámbrico.
2.4 GHz - Cuando está encendido, el punto de acceso
funciona a 2,4 GHz. Esta luz parpadeará cuando
exista tráfico inalámbrico.
LAN - Luz fija cuando el puerto Ethernet está conectado a un puerto en
funcionamiento, como un router o un conmutador. La luz parpadeará cuando
exista tráfico a través del puerto de LAN.
POWER - La luz parpadeará durante el proceso de arranque. Cuando está
fija, el punto de acceso está preparado

14 DAP-2590 Install Guide
Instalación del hardware
Antenas
Conector de alimentación Reiniciar Puerto de LAN (PoE)
Para alimentar el punto de acceso, puede utilizar uno de
los métodos siguientes:
1. Utilizar el adaptador de alimentación suministrado
2. Conectar un extremo del cable Ethernet al puerto
de la LAN (PoE) en el DAP-2590 y el otro extremo a
un puerto en un conmutador PoE. switch.
Para instalar y gestionar el DAP-2590 desde un ordenador,
utilice uno de los métodos siguientes:
1. Conectar un cable Ethernet directo entre el punto
de acceso y su ordenador.
2. Conectar el punto de acceso a un conmutador o un
router y utilizar un ordenador desde un ordenador
que esté también conectado a ese conmutador o
router.
2. Inicie el programa del explorador de web, escriba
la dirección IP del dispositivo (http://192.168.0.50)
y pulse Intro. Asegúrese de que las direcciones IP
del dispositivo y del ordenador estén en la misma
subred. A continuación, consulte el Manual para
realizar la conguración.

DAP-2590 Install Guide 15
Paso 1: Inserte los anclajes de pared
suministrados en la pared en la que se va a jar
la placa de montaje.
Conjunto de placa de montaje
Paso 2: Utilice los tornillos suministrados para
jar la placa de montaje en la pared.
Paso 3: Fije rmemente el resto de los tornillos a
la parte posterior del DAP-2590.
Paso 4: Acople el DAP-2590 a la placa de
montaje.
Paso 5: Deslice hacia abajo el DAP-2590 por
las ranuras de la placa de montaje para jarlo a
la placa.

16 DAP-2590 Install Guide
Su instalación se ha finalizado
* Frecuencia de señal inalámbrica máxima según las especicaciones de la norma IEEE 802.11n
(borrador 2.0). El rendimiento real de datos puede variar. Las condiciones de red y los factores
ambientales, incluido el volumen de tráco de la red, los materiales y la construcción y la carga de
la red reducen la tasa de rendimiento real de los datos.
Cuando haya completado los pasos de esta Guía de instalación y haya
congurado el equipo para su red, la red tendrá un aspecto parecido al
siguiente:
Asistencia Técnica
Asistencia Técnica de D-Link por teléfono: [phone]
0,067 €/min
Lunes a Viernes de 9:00 a 14:00 y de 15:00 a 18:00
http://www.dlink.es
email: [email protected]

DAP-2590 Install Guide 17
Requisiti minimi di sistema:
• Unità CD-ROM
• Computer dotati di sistema operativo Windows®, Macintosh®o Linux
• Scheda Ethernet installata
• Internet Explorer versione 7.0 o Firefox 3.0 e versioni successive
Requisiti di sistema
Contenuto della confezione
Nota: l’utilizzo di un alimentatore con tensione diversa rispetto a quella dell’alimentatore
fornito con DAP-2590 causerà danni e invaliderà la garanzia del prodotto.
Se uno o più degli articoli sopra elencati risultano mancanti, rivolgersi al
rivenditore.
Panoramica hardware
LED
DAP-2590
802.11n Access
Point
Alimentatore Cavo EthernetCD-ROMPiastra di
montaggio
5 GHz - Quando è acceso, indica che il punto di
accesso opera a 5 GHz.
La spia lampeggia in presenza di traffico wireless.
2.4 GHz - Quando è acceso, indica che il punto di
accesso opera a 2,4 GHz. La spia lampeggia in
presenza di traffico wireless.
LAN - La spia è fissa quando la porta Ethernet è collegata a una porta
funzionante, ad esempio un router o uno switch. La spia lampeggia in
presenza di traffico gestito tramite la porta LAN.
POWER - La spia lampeggia all’accensione. Quando è fissa, indica che il
punto di accesso è pronto per l’uso.

18 DAP-2590 Install Guide
Installazione dell’hardware
Antenne
Presa per cavo di alimentazione Reset Porta LAN (PoE)
Per attivare il punto di accesso, è possibile utilizzare uno
dei seguenti metodi:
1. Utilizzare l’alimentatore fornito.
2. Collegare un’estremità del cavo Ethernet alla porta
LAN (PoE) su DAP-2590 e l’altra estremità a una
porta di uno switch PoE.
Per congurare e gestire DAP-2590 da un computer,
utilizzare uno dei seguenti metodi:
1. Collegare un cavo diritto Ethernet tra il punto di
accesso e il computer.
2. Collegare il punto di accesso a uno switch o a un
router e utilizzare un computer collegato allo stesso
switch o router.
3. Riavviare il browser Internet, immettere l’indirizzo IP
del dispositivo (http://192.168.0.50) e premere Invio.
Assicurarsi che gli indirizzi IP del dispositivo e quello
del computer in uso si trovino nella stessa subnet.
Quindi consultare il Manuale per la congurazione.

DAP-2590 Install Guide 19
Passo 1: Inserire i tasselli forniti nella parete in
cui si intende installare la piastra di montaggio.
Assemblaggio della piastra di montaggio
Passo 2: Utilizzare le viti fornite per ssare la
piastra di montaggio alla parete.
Passo 3: Fissare le viti rimanenti sul retro di
DAP-2590.
Passo 4: Fissare DAP-2590 alla piastra di
montaggio.
Passo 5: Far scorrere DAP-2590 verso il basso
nelle scanalature presenti sulla piastra di montag-
gio per ssarlo.
