DAB GENIX VT Series Operating and maintenance manual

ISTRUZIONI PER L’INSTALLAZIONE E LAMANUTENZIONE
INSTRUCTIONS FOR INSTALLATION AND MAINTENANCE
INSTRUCTIONS POUR L’INSTALLATION ET LAMAINTENANCE
INSTALLATIONS - UND WARTUNGSANLEITUNGEN
GEBRUIKS - EN ONDERHOUDSAANWIJZINGEN
INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO
INSTALLATIONS - OCH UNDERHÅLLSANVISNING
KURMA VE BAKIM BİLGİLERİ
РУКОВОДСТВО ПО МОНТАЖУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
INSTRUCŢIUNI PENTRU INSTALARE ŞI ÎNTREŢINERE
INSTRUÇÕES PARAA INSTALAÇAO
ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ
NÁVOD K INSTALACI A ÚDRŽBĚ
ASENNUS- JA HUOLTO-OHJEET
INSTRUKCJA MONTAŻU I KONSERWACJI
BRUGSANVISNING
PRIRUČNIK S UPUTAMA
ІНСТРУКЦІЇ ЗІ ВСТАНОВЛЕННЯ ТА ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ
NÁVOD NA INŠTALÁCIU A ÚDRŽBU
NAVODILA ZA VGRADNJO IN UPORABO
HASZNÁLATI ÚTMUTATÓ A BEÁLLÍTÁSHOZ ÉS KARBANTARTÁSHOZ
UPUTSTVO ZA INSTALACIJU I ODRŽAVANJE
ИНСТРУКЦИЯ ЗА ИНСТАЛИРАНЕ И ОБСЛУЖВАНЕ
GENIX VT

IT - ITALIANO pag 03
GB - ENGLISH page 09
FR - FRANÇAIS page 15
DE - DEUTSCH Seite 21
NL - NEDERLANDS pag. 27
ES - ESPAÑOL pág. 33
SE - SVENSKA sid. 39
TR - TÜRKÇE sf. 44
RU - РУССКИЙ стр. 50
RO - ROMÂNĂ pag 56
PT - PORTUGUÊS pag 62
GR - ΕΛΛΗΝΙΚΑ σελίδα 68
CZ - ČEŠTINA strana 74
FI - SUOMI sivu 80
PL - POLSKI strona 86
DK - DANSK side 92
HR - HRVATSKI stranica 98
UA - УКРАЇНСЬКА стор. 105
SK - SLOVENČINA str. 110
SI - SLOVENSKO stran 116
HU - MAGYAR old. 122
RS - SRPSKI Str 128
BG - БЪЛГАРСКИ Стр. 134

ITALIANO IT
3
INDICE
Legenda....................................................................................................3
Avvertenze................................................................................................3
Responsabilità..........................................................................................4
Descrizione generale................................................................................ 4
1. Applicazioni......................................................................................... 4
2. Liquidi pompati.................................................................................... 4
3. Installazione ........................................................................................4
4. Collegamento elettrico......................................................................... 5
5. Accessori.............................................................................................5
6. Manutenzione......................................................................................5
6.1 Regolazione tempo di funzionamento.......................................... 5
6.2 Istruzioni di manutenzione............................................................ 5
7. Dati tecnici...........................................................................................6
8. Gestione.............................................................................................. 6
8.1 Immagazzinamento...................................................................... 6
8.2 Trasporto...................................................................................... 7
8.3 Peso............................................................................................. 7
9. Modiche e parti di ricambio................................................................ 7
10. Smaltimento ....................................................................................... 7
11. Ricerca e soluzione incovenienti........................................................ 8
LEGENDA
Nella trattazione sono stati usati i seguenti simboli:
SITUAZIONE DI PERICOLO GENERALE.
Il mancato rispetto delle istruzioni che seguono può causare dan-
ni a persone e cose.
AVVERTENZE
Prima di procedere all’installazione leggere attentamente questa
documentazione.
L’installazione e il funzionamento dovranno essere conformi alla
regolamentazione di sicurezza del paese di installazione del
prodotto. Tutta l’operazione dovrà essere eseguita a regola d’arte.
Il mancato rispetto delle norme di sicurezza, oltre a creare peri-
colo per l’incolumità delle persone e danneggiare le apparecchia-
ture, farà decadere ogni diritto di intervento in garanzia.
Personale Specializzato
È consigliabile che l’installazione sia eseguita da personale com-
petente e qualicato, in possesso dei requisiti tecnici richiesti
dalle normative speciche in materia.
Per personale qualicato si intendono quelle persone che per la
loro formazione, esperienza ed istruzione, nonché le conoscenze
delle relative norme, prescrizioni provvedimenti per la prevenzi-
one degli incidenti e sulle condizioni di servizio, sono state autor-
izzate dal responsabile della sicurezza dell’impianto a eseguire
qualsiasi necessaria attività e in questa essere in grado di conos-
cere ed evitare qualsiasi pericolo.
(Denizione per il personale tecnico IEC 364)
L’apparecchio può essere utilizzato da bambini di età non infe-
riore a 8 anni e da persone con ridotte capacità siche, sensoriali
o mentali, o prive di esperienza o della necessaria conoscenza,
purché sotto sorveglianza oppure dopo che le stesse abbiano
ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso inerenti. I bambini non devono

ITALIANO
IT
4
giocare con l’apparecchio. La pulizia e la manutenzione destinata
ad essere effettuata dall’utilizzatore non deve essere effettuata
da bambini senza sorveglianza.
Sicurezza
L’utilizzo è consentito solamente se l’impianto elettrico è contrad-
distinto da misure di sicurezza secondo le Normative vigenti nel
paese di installazione del prodotto (per l’Italia CEI 64/2).
Il cavo di alimentazione non deve mai essere utilizzato per tra-
sportare o per spostare la pompa.
Non staccare mai la spina dalla presa tirando il cavo.
Se il cavo di alimentazione è danneggiato, esso deve essere sos-
tituito dal costruttore o dal suo servizio assistenza tecnica autoriz-
zato, in modo da prevenire ogni rischio
Una mancata osservanza delle avvertenze può creare situazioni di peri-
colo per le persone o le cose e far decadere la garanzia del prodotto.
RESPONSABILITA’
Il costruttore non risponde del buon funzionamento delle
elettropompe o di eventuali danni da queste provocati, qua-
lora le stesse vengano manomesse, modicate e/o fatte fun-
zionare fuori dal campo di lavoro consigliato o in contrasto
con altre
disposizioni contenute in questo manuale.
Declina inoltre ogni responsabilità per le possibili inesat-
tezze contenute nel presente manuale
istruzioni, se dovute a errori di stampa o di trascrizione. Si
riserva il diritto di apportare ai prodotti quelle modiche che
riterrà necessarie o utili, senza pregiudicarne le caratteris-
tiche essenziali.
DESCRIZIONE GENERALE
I sistemi Genix VT sono piccole e compatte stazioni di sollevamento au-
tomatiche, adatte al pompaggio di acque grigie domestiche, ove non sia
possibile l’evacuazione per gravità.
Gli utilizzi connessi a questo sistema possono essere utilizzati normal-
mente e richiedono minima manutenzione.
Il Sistema funziona automaticamente, non appena il livello di acqua neces-
sario entra nel serbatoio.
1. APPLICAZIONI
I sistemi Genix sono indicati esclusivamente per il trattamento di acque
grigie di scarico domestiche provenienti da lavelli, vasche da bagno, docce
o da lavatrici e lavastoviglie.
Il prodotto deve essere ssato al suolo per prevenire il suo rovesciamento.
2. LIQUIDI POMPATI
Il prodotto è utilizzabile solo per il pompaggio di acque reue
da docce, bidet, lavandini e lavastoviglie. Non per uso pubblico,
gravoso, commerciale o industriale e solo per numero di utenti
limitato.
I danni dovuti a corpi estranei (salviette umidicate, cibo, cotone,
tamponi, capelli, panni in cotone, legno, metallo o oggetti in plasti-
ca) o il pompaggio di liquidi come solventi, forti agenti chimici e oli
non saranno coperti da garanzia.
Normali detergenti liquidi utilizzati nella pulizia dei sanitari/elettro-
domestici. Valore pH: 4-10.
Temperatura massima di utilizzo 90°C (per 30 minuti).
Il prodotto è dimensionato per un volume massimo di 10 l e un
ingresso massimo di 130 l/min.
3. INSTALLAZIONE
Il sistema non deve mai essere trasportato, sollevandolo facendo
uso del cavo di alimentazione.

ITALIANO IT
5
Il prodotto deve essere sicamente accessibile alla manutenzione
e alle riparazioni.
Il prodotto deve essere installato in un ambiente dove la tempe-
ratura non scenda sottozero, al ne di evitare il congelamento del
liquido pompato.
Assicurarsi che tutte le tubazioni siano adeguatamente isolate
termicamente.
Il collettore di mandata deve essere di materiale rigido, come
rame o PVC con giunture saldate.
Per prevenire la trasmissione delle vibrazioni all’edicio, assicu-
rarsi che le tubazioni siano ovunque ben ssatte e che i raccordi
non si muovano e non siano in contatto con parti dell’edicio.
4. COLLEGAMENTO ELETTRICO
Assicurarsi che il prodotto sia idoneo alla tensione e alla frequen-
za disponibili sul sito di installazione.
Il collegamento elettrico deve essere realizzato nel rispetto delle
norme locali.
Il prodotto deve essere elettricamente collegato a terra.
L’impianto deve includere un interruttore differenziale per prote-
zione contro correnti di guasto verso terra.
Questo assicura protezione quando viene utilizzata una spina do-
tata di collegamento di terra.
Il prodotto deve essere alimentato tramite un interruttore di rete ester-
no, avente distanza minima tra i conduttori di 3 mm, per tutti i poli.
In caso di sovratemperatura, un interruttore termico spegne il mo-
tore e lo fa ripartire automaticamente dopo che la sua temperatu-
ra è scesa in modo sufciente.

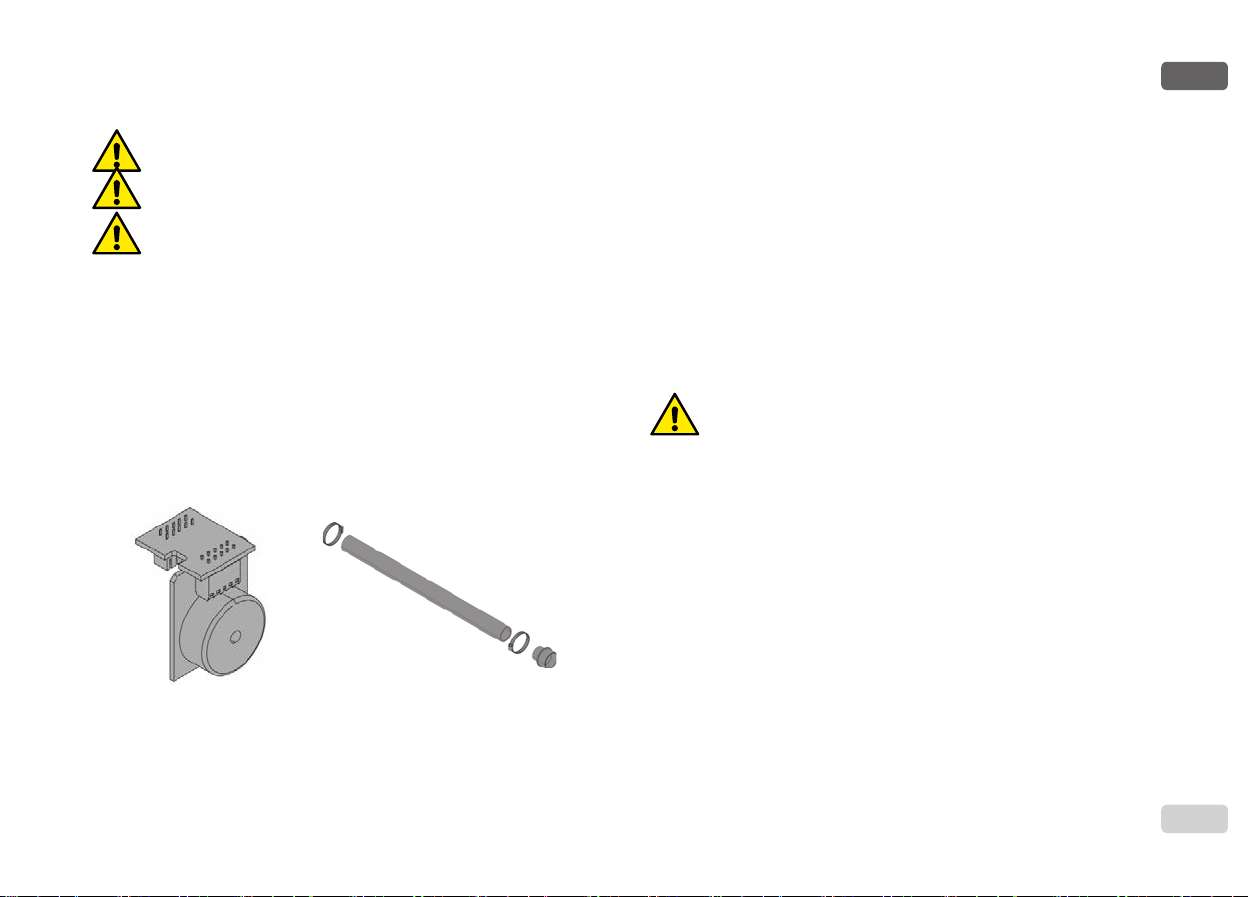

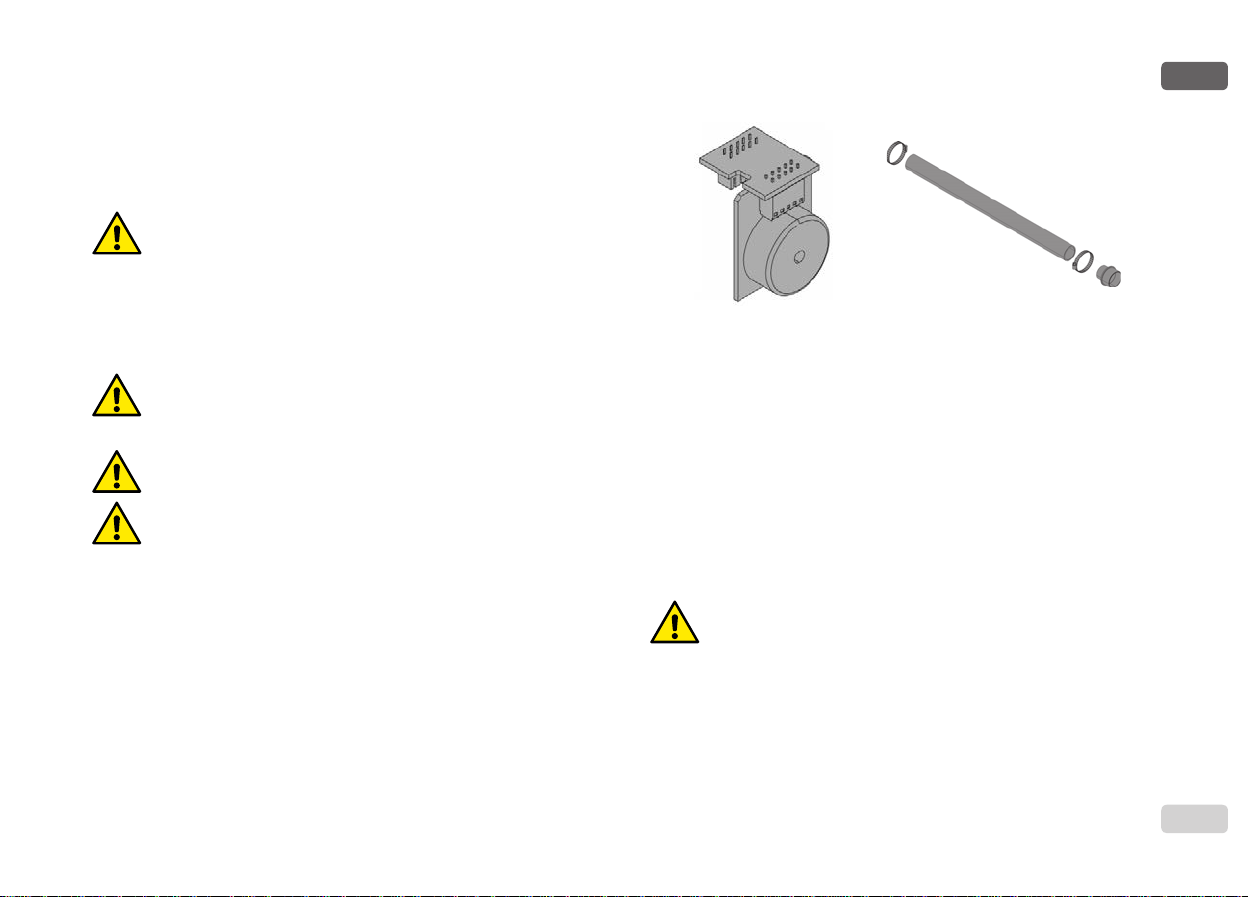

5. ACCESSORI
1- Un dispositivo acustico di allarme, in caso di alto livello del serbatoio, è
disponibile come accessorio (rumorosità 75dB(A)). Cod. prodotto 60166477
2- Un kit contenente: un tubo essibile, (lunghezza 500mm) con adattato-
re, è disponibile come accessorio.
Cod. prodotto 60168126
6. MANUTENZIONE
Il sistema non richiede alcuna manutenzione particolare, ma noi racco-
mandiamo che se ne controlli il funzionamento e i raccordi delle tubazioni
almeno una volta all’anno.
6.1 Regolazione tempo di funzionamento
Le impostazioni di fabbrica assicurano un funzionamento ottimale per la
maggior parte delle installazioni. Se la tubazione è particolarmente lunga
o corta, potrebbe essere necessario regolare il tempo di funzionamento.
6.2 Istruzioni di manutenzione
Grazie al suo disegno, il prodotto risulta di facile manutenzione in caso di
malfunzionamento o bloccaggio della pompa.
I numeri delle sezioni che seguono si riferiscono alle immagini in appendi-
ce “ricerca e soluzione inconvenienti”.
Pima di effettuare qualsiasi manutenzione, estrarre la spina o di-
sconnettere l’alimentazione elettrica.
Assicurarsi che l’alimentazione elettrica non possa essere acci-
dentalmente ripristinata.
Tutte le parti rotanti devono essere ferme.
Il prodotto deve essere manutenuto solo da personale qualicato.
Girante bloccata
1.1 Scollegare l’alimentazione
1.2 Rimuovere il tappo del coperchio motore.
1.3 Inlare un cacciavite a taglio (min 110 mm) nel foro del tappo e inserir-
1 2

ITALIANO
IT
6
ne la lama nell’intaglio della testa dell’albero motore.
Ruotare l’albero a destra e a sinistra per liberarne la girante dallo sporco.
Funzionamento per mezzo di trapano elettrico
1.1 Scollegare l’alimentazione
2.1 Se il prodotto non può funzionare tramite energia elettrica, il WC e il
sistema possono essere svuotati tramite un trapano elettrico.
Tubo pressostato intasato
1.1 Scollegare l’alimentazione
3.1 Svitare la vite del coperchio motore e togliere il coperchio
3.2 Se il livello dell’acqua è al di sopra della angia motore, svuotare il ser-
batoio per mezzo dell’apposito rubinetto e del tubo essibile (in dotazione).
3.3 Svitare le viti del portascheda.
3.4 Rimuovere il tubo pressostato.
3.5 / 3.6 Pulire il tubo in gomma e vericare l’apertura sulla vasca
Corpo estraneo nel serbatoio
1.1 Scollegare l’alimentazione
3.1 Svitare la vite del coperchio motore e togliere il coperchio
3.2 Se il livello dell’acqua è al di sopra della angia motore, svuotare il ser-
batoio per mezzo dell’apposito rubinetto e del tubo essibile (in dotazione).
4.1 Svitare la vite laterale dell’anello motore
4.2 Sollevare la angia motore per ridurre la compressione dell’O-ring.
Inserire il cacciavite nell’apposita sede e premere verso il basso.
4.3 Estrarre l’unità motore completa per mezzo delle maniglie.
(sollevare l’unità verticalmente, prima di inclinarla)
4.4 Controllare e pulire il serbatoio e la girante/trituratore.
Filtro a carboni attivi
5.1 Rimuovere il coperchio ltro
5.2 Sostituire il ltro
Il ltro a carboni attivi dovrebbe essere sostituito una volta l’anno per
mantenere una buona capacità assorbente
Invece di utilizzare il ltro a carboni attivi, il sistema può anche sa-
tare attraverso un tubo di sato diametro 20.
7. DATI TECNICI
Modello Hz Volt (V) P1 (W) Amp (A) Cos ᵠ
Hmax
pompa
(m)
Flow
max
(m3/h)
Genix VT 50 220-240 530 2.5 0.95
0.91 8.0 7.8
• Tensione di alimentazione: vedi targhetta dati elettrici
• Grado di protezione del motore: IP44
• Classe di protezione: F
• Livello del rumore <70dB(A) to EN 12050-3
• Fusibili di linea ritardati (versione 220-240v):
valori indicativi (Ampere)
• Servizio: S3 -50% 1min. (30 sec on; 30 sec off).
• Temperatura ambiente: da +5°C a +35°C
• Livelli di avvio e arresto:
Avvio 72 mm dal fondo
Arresto 52 mm dal fondo
La pressione dell’impianto non deve superare i 6 metri di
prevalenza per garantire un drenaggio sufciente degli apparec-
chi collegati (vedere guida rapida).
• Temperatura di immagazzinamento: -10°C +40°C
• Marcatura:
8. GESTIONE
8.1 Immagazzinamento
Tutte le pompe devono essere immagazzinate in luogo coperto, asciutto e
con umidità dell‘aria possibilmente costante, privo di vibrazioni e polveri.
Le pompe sono fornite nel loro imballo originale nel quale devono rimane-
re no al momento dell’installazione.

ITALIANO IT
7
8.2 Trasporto
Evitare di sottoporre i prodotti a urti e collisioni.
8.3 Peso
La targhetta adesiva posta sull’imballo riporta l’indicazione del peso totale
dell’elettropompa.
9. MODIFICHE E PARTI DI RICAMBIO
Qualsiasi modica non autorizzata preventivamente, solleva il
costruttore da ogni tipo di responsabilità. Tutti i pezzi di ricambio
utilizzati nelle riparazioni devono essere originali e tutti gli acces-
sori devono essere autorizzati dal costruttore, in modo da poter
garantire la massima sicurezza delle macchine e degli impianti su
cui questi possono essere montati.
Nel caso di danneggiamento del cavo di alimentazione di questo
apparecchio, la riparazione deve essere effettuata da personale
specializzato per prevenire ogni rischio.
10. SMALTIMENTO
Questo prodotto o parti di esso devono essere smaltite nel rispetto dell’am-
biente e conformemente alle normative locali delle norme ambientali; usa-
re i sistemi locali, pubblici o privati, di raccolta dei riuti.

ITALIANO
IT
8
11. RICERCA E SOLUZIONE INCONVENIENTI
INCONVENIENTI VERIFICHE
(possibili cause) RIMEDI
1
Il motore non parte e non
genera rumori quando nella
vasca viene raggiunto il livel-
lo di avvio.
A. Interruzione alimentazione elettrica.
B. Vericare i fusibili di protezione. (in caso anche il nuovo fusi-
bile si bruci, o il cavo o il motore sono difettosi).
C. Girante bloccato. (l’interruttore del termico è aperto).
D. Tubo pressostato bloccato.
A. Ristabilire l’alimentazione elettrica.
B. Sostituire il fusibile. Misurare l’isolamento cavo e motore.
C. Se il cavo o il motore sono difettosi, sostituire le parti difettose.
D. Liberare la girante ed attendere sinchè il motore si sia raffreddato e
l’interruttore termico si sia resettato.
E. Rimuovere il tubo pressostato e pulire il tubo.
2Il motore emette un ronzio
ma non gira.
A. Girante bloccato.
B. Motore o condensatore difettosi.
C. Scheda di controllo difettosa.
A. Liberare la girante e vericare che possa ruotare liberamente.
B. Sostituire il motore o il condensatore.
C. Sostituire la scheda di controllo.
3Il motore funziona in conti- nuazione o si accende a in-
tervalli regolari.
A. L’acqua si inltra nella vasca.
B. L’acqua ritorna in vasca dal tubo di mandata.
C. Pressostato difettoso.
D. Schiuma in eccesso.
A. Controllare eventuali perdite da utenze.
B. Controllare la valvola di n/r sulla mandata.
C. Sostituire il pressostato.
D. Controllare sato dell’aria / Controllare che il lavandino sia colle-
gato alla connessione superiore / Prevedere uno sato dell’aria
(Vedi Quick Guide).
4Il motore gira ma l’acqua non
viene esplulsa dalla vasca. A. Pompa o serbatoio bloccato.
B. Sacca d’aria o foro di sato del corpo pompa bloccato.
A. Rimuovere la causa del blocco.
B. Controllare il funzionamento della valvola di sato del serbatoio.
Controllare che il ltro a carboni attivi non sia bagnato.
C. Controllare che il foro di sato nel corpo pompa non sia bloccato.
5La stazione di servizio scari-
ca lentamente.
A. Il tubo di mandata è troppo lungo o ha un numero eccessivo
di gomiti.
B. Il corpo pompa perde acqua.
C. Parte idraulica o trituratore bloccati.
A. Aumentare il diametro del tubo di mandata. Migliorare il lay-out
della tubazione riducendo il numero dei gomiti. Sostituire i gomiti
a 90° con curve ampie.
B. Sostituire il corpo pompa (parte di ricambio).
C. Controllare e pulire la parte idraulica e il trituratore.
6Tintinnio dalla stazione di sollevamento, ma l’acqua
viene evacuata. A. Corpo estraneo a contatto con la girante/trituratore. A. Rimuovere corpo estraneo.
7 Odore dal serbatoio. A. Filtro a carboni attivo esausto. A. Sostituire il ltro a carboni attivi.

ENGLISH GB
9
INDEX
Key ...........................................................................................................9
Warnings .................................................................................................. 9
Responsibility .........................................................................................10
General description ................................................................................10
1. Applications.......................................................................................10
2. Pumped liquids..................................................................................10
3. Installation.........................................................................................10
4. Electrical connection .........................................................................11
5. Accessories.......................................................................................11
6. Maintenance......................................................................................11
6.1 Adjustment of run time................................................................11
6.2 Istruzioni di manutenzione..........................................................11
7. Technical data ...................................................................................12
8. Management .....................................................................................12
8.1 Storage.......................................................................................12
8.2 Transpor.....................................................................................12
8.3 Weight........................................................................................12
9. Modications and spare parts ...........................................................12
10. Disposal ...........................................................................................13
11. Troubleshooting ...............................................................................14
KEY
The following symbols have been used in the discussion:
SITUATION OF GENERAL DANGER.
Failure to respect the instructions that follow may cause harm to
persons and property.
WARNINGS
Read this documentation carefully before installation.
Installation and operation must comply with the local safety reg-
ulations in force in the country in which the product is installed.
Everything must be done in a workmanlike manner.
Failure to respect the safety regulations not only causes risk to
personal safety and damage to the equipment, but invalidates
every right to assistance under guarantee.
Skilled personnel
It is advisable that installation be carried out by competent, skilled
personnel in possession of the technical qualications required by
the specic legislation in force.
The term skilled personnel means persons whose training, experi-
ence and instruction, as well as their knowledge of the respective
standards and requirements for accident prevention and working
conditions, have been approved by the person in charge of plant
safety, authorizing them to perform all the necessary activities,
during which they are able to recognize and avoid all dangers.
(Denition for technical personnel IEC 364)
The appliance may be used by children over 8 years old and by
persons with reduced physical, sensory or mental capacities, or
who lack experience or knowledge, on condition that they are
under supervision or after they have received instructions con-
cerning the safe use of the appliance and the understanding of
the dangers involved. Children must not play with the appliance.
Cleaning and maintenance intended to be carried out by the user
must not be performed by children without supervision.

ENGLISH
GB
10
Safety
Use is allowed only if the electric system is in possession of safe-
ty precautions in accordance with the regulations in force in the
country where the product is installed.(for Italy CEI 64/2)
The power supply cable must never be used to carry or shift the
pump.
Never pull on the cable to detach the plug from the socket.
If the power cable is damaged, it must be replaced by the manu-
facturer or by their authorised technical assistance service, so as
to avoid any risk.
Failure to observe the warnings may create situations of risk for persons or
property and will void the product guarantee.
RESPONSIBILITY
The Manufacturer does not vouch for correct operation of
the electropumps or answer for any damage that they may
cause if they have been tampered with, modied and/or run
outside the recommended work range or in contrast with
other indications given in this manual.
The Manufacturer declines all responsibility for possible er-
rors in this instructions manual, if due to misprints or errors
in copying. The Manufacturer reserves the right to make any
modications to products that it may consider necessary or
useful, without affecting their essential characteristics
GENERAL DESCRIPTION
Genix VT systems are compact small automatic lifting stations, suitable for
pumping domestic waste water, where evacuation by gravity is not possi-
ble.
The utilities connected to this system can be used normally and require
minimum maintenance.
The system will operate automatically as soon as the required level of
water enters the tank.
1. APPLICATIONS
Genix systems are indicated exclusively for the treatment of domestic
waste water from sinks, bathtubs, showers, or from washing machines
and dishwashers.
The product must be fastened to the oor to prevent uplift and turning.
2. PUMPED LIQUIDS
The product is only suitable for pumping wastewater from a cab-
inet shower, bidet and dishwashers. Not for heavy-duty public,
commercial or industrial use, and only for a limited number of
users.
Any damage due to foreign bodies (wet wipes, food, cotton wool,
tampons, hair, cotton cloths, wood, metal or plastic objects) or
due to pumping liquids such as solvents, strong chemical agents
and oil will not be covered by the guarantee.
Ordinary liquids for cleaning of the appliances connected. pH val-
ue: 4-10.
Maximum using temperature 90°C (for 30 min)
The product is sized for a maximum volume of 10 l litres and a
maximum inlet of 130 l/min.
3. INSTALLATION
The system must never be lifted by its power cable to carry it.
The product must be accessible for maintenance and repair.
The product must be placed in a frost-free room to prevent the
pumped liquid from freezing.
Make sure that all external pipework is adequately insulated.The
discharge pipe must be made of rigid material, such as copper,
or of rigid PVC with solvent-welded joints.To prevent the trans-
mission of vibrations to buildings, make sure that the pipework
is thoroughly xed and that ttings cannot move and are not in
contact with building parts.

ENGLISH GB
11
4. ELECTRICAL CONNECTION
Make sure that the product is suitable for the supply voltage and
frequency available at the installation site.The electrical connec-
tion must be carried out in accordance with local regulations.
The product must be earthed.
The installation must include an earth leakage circuit breaker for
protection against earth fault currents. Thisensures protection
when using a Schuko plug or another plug with earth pin.The
product must be connected to a mains switch with a minimum
contact gap of 3 mm in all poles.In case of overtemperature, a
thermal switch cuts out the motor and cuts it in automatically when
it has cooled sufciently.
5. ACCESSORIES
1- An alarm device for acoustic alarm in case of malfunction or high level
in the tank is available as an accessory (noise level 75 dB(A)). Product
number: 60166477.
2- A kit containing: a hose (length 500mm) with adapter, available as an
accessory. Product code 60168126
1 2
6. MAINTENANCE
The system does not require any particular maintenance, but we recom-
mend checking the operation and couplings of the pipes at least once a
year.
6.1 Adjustment of run time
The default setting ensures proper operation in most pipework. If the pipe-
work is particularly long or short, it may be necessary to adjust the run
time.
6.2 Service instructions
Thanks to the product design, service is easy in case of malfunction or
blocked pump.
Digits in the following sections refer to the pictures in the appendix “Trou-
bleshooting”.
Before carrying out any service work, remove the fuse, pull out
the plug, or switch off the power supply. Make sure that the pow-
er supply cannot be accidentally switched on.All rotating parts
must have stopped moving.The product must only be serviced by
trained service personnel.
Impeller stuck
1.1 Disconnect the power supply
1.2 Remove the motor cover cap.
1.3 Insert a screwdriver (min. 110 mm) through the plug hole and into the
slot of the shaft end.Turn the shaft right and left to free the impeller from
dirt.
Operation by means of a power drill
1.1 Disconnect the power supply
2.1 If the product cannot be operated by electrical power, the toilet and
system can be emptied by means of a power drill.
Pressure switch pipe clogged
1.1 Disconnect the power supply
3.1 Unscrew the screw of the motor cover and remove the cover
3.2 If the water level is above the motor ange, empty the tank by means
of the appropriate tap and the hose (supplied).

ENGLISH
GB
12
3.3 Unscrew the screws of the board holder.
3.4 Remove the pressure switch pipe.
3.5 / 3.6 Clean the rubber hose and check the opening on the tank.
Foreign body in tank
1.1 Disconnect the power supply
3.1 Unscrew the screw of the motor cover and remove the cover
3.2 If the water level is above the motor ange, empty the tank by means
of the appropriate tap and the hose (supplied).
4.1 Unscrew the side screw of the motor ring
4.2 Lift the motor ange to reduce the compression of the O-ring. Insert a
screwdriver into the notch underneath the supply cable and press it down.
4.3 Extract the complete motor unit by means of the handles (lift the unit
vertically before tilting it).
4.4 Check and clean the tank and impeller/grinder.
Carbon lter
5.1 Remove the lter cover
5.2 Replace the lter
The carbon lter should be replaced once a year to ensure sufcient
lter function.
Instead of using the activated carbon lter, the system can also vent
through a vent pipe with diameter 20.
7. TECHNICAL DATA
Model Hz Volt (V) P1 (W) Amp (A) Cos ᵠ
Hmax
pump
(m)
Flow
max
(m3/h)
Genix VT 50 220-240 530 2.5 0.95
0.91 8.0 7.8
• Supply voltage: see electrical data plate
• Grade of motor protection: IP44
• Protection rating: F
• Noise level: <70dB(A) to EN 12050-3
• Delayed line fuses (version 220-240v): indicative values (Ampere)
• Duty: S3 -50% 1min. (30 sec on; 30 sec off).
• Ambient temperature: da +5°C a +35°C
• Start and stop levels:
Start: 72 mm above bottom
Stop: 52 mm above bottom
The system pressure should not exceed 6 m head to guarantee a
sufcient drain of the connected sanitary appliances (see rapid
guide).
• Storage temperature: -10°C +40°C
• Marking:
8. MANAGEMENT
8.1 Storage
All the pumps must be stored in a dry covered place, with possible con-
stant air humidity, free from vibrations and dust.
They are supplied in their original pack in which they must remain until the
time of installation.
8.2 Transport
Avoid subjecting the products to needless impacts and collisions.
8.3 Weight
The adhesive plate on the packaging indicates the total weight of the pump
9. MODIFICATIONS AND SPARE PARTS
Any modication made without prior authorisation relieves the
manufacturer of all responsibility. All the spare parts used in re-
pairs must be authentic and all accessories must be authorised
by the manufacturer, in order to ensure maximum safety of the
machines and of the systems in which they may be installed.

ENGLISH GB
13
If the power supply cable of this appliance is damaged, the repair
must be carried out by specialised personnel to prevent all risks.
10. DISPOSAL
This product or its parts must be disposed of in an environment-friendly
manner and in compliance with the local regulations concerning the envi-
ronment; use public or private local waste collection systems.

ENGLISH
GB
14
11. TROUBLESHOOTING
FAULTS CHECKS
(possible causes) REMEDIES
1
The motor does not start
and does not produce noise
when the starting level is
reached in the tank.
A. Supply failure.
B. Check the protection fuses. (if also the new fuse burns
out, either the cable or the motor is faulty).
C. Blocked impeller. (the thermal switch is off).
D. Pressure switch pipe blocked.
A. Reestablish the power supply.
B. Replace the fuse.Measure cable and motor. If cable or
motor is defective, replace the defective parts.
C. Free the impeller, and wait until the motor is cooled down
and the thermal switch has reset.
D. Remove the pressure switch pipe and clean the pipe.
2Motor hums but does not
operate.
A. Impeller stuck.
B. Motor or capacitor defective.
C. Control board defective.
A. Free the impeller and check that it can rotate freely.
B. Replace the motor or capacitor.
C. Replace the control board.
3The motor works continu- ously or starts at regular
intervals.
A. Water leaking from inlet into tank.
B. Water leaking back into tank from discharge pipe.
C. Pressure switch defective.
D. Excess foam.
A. Check for leaking appliances.
B. Check the non-return ap.
C. Replace the pressure switch unit.
D. Check the air vent/ Check that the basin is connected
to the top connection / Provide an air vent (See Quick
Guide).
4Motor runs but does not
evacuate water. A. Pump or tank blocked.
B. Airlockin pump orventhole in pumphousingblocked.
A. Remove blockage.
B. Check operation of vent valve in the tank.Check that
the carbon lter is not wet.
C. Check that the vent hole in the pump housing is not
blocked.
5The service station drains
slowly.
A. Discharge pipe is too long or has an excessive num-
ber of bends.
B. The pump housing is leaky.
C. Hydraulics or grinder blocked.
A. Increase discharge pipe size.Change pipework to re-
duce number of bends.Change bends to soft bends.
B. Replace the pump housing (servicepart).
C. Check and clean the hydraulics and grinder.
6Rattling noise from the lifting station, but water is evacu-
ated. A. Foreign body hitting the impeller/grinder. A. Remove the foreign body.
7 Odour from the tank. A. Carbon lter contaminated. A. Replace the carbon lter.

FRANÇAIS FR
15
TABLE DES MATIÈRES
Légende..................................................................................................15
Avertissements.......................................................................................15
Responsabilités......................................................................................16
Description générale...............................................................................16
1. Applications.......................................................................................16
2. Liquides pompés...............................................................................16
3. Installation.........................................................................................16
4. Connexion électrique.........................................................................17
5. Accessoires.......................................................................................17
6. Maintenance......................................................................................17
6.1 Réglage du temps de fonctionnement........................................17
6.2 Consignes de maintenance........................................................17
7. Données techniques..........................................................................18
8. Gestion..............................................................................................18
8.1 Stockage ....................................................................................18
8.2 Transport....................................................................................19
8.3 Poids ..........................................................................................19
9. Modications et pièces de rechange.................................................19
10. Mise au rebut....................................................................................19
11. Recherche et solution des inconvénients.........................................20
LÉGENDE
Dans ce manuel, les symboles suivants ont été utilisés:
SITUATION DE DANGER GÉNÉRAL.
Le non-respect des instructions suivantes peut provoquer des
dommages aux personnes et aux propriétés.
AVERTISSEMENTS
Avant de procéder à l’installation lire attentivement cette docu-
mentation.
L’installation et le fonctionnement devront être conformes à la ré-
glementation de sécurité du pays d’installation du produit. Toute
l’opération devra être effectuée dans les règles de l’art.
Le non-respect des normes de sécurité, en plus de créer un
risque pour les personnes et d’endommager les appareils, fera
perdre tout droit d’intervention sous garantie.
Personnel spécialisé
Il est vivement conseillé de coner l’installation à du personnel
compétent et qualié, possédant les caractéristiques requises par
les normes spéciques en la matière.
Par personnel qualié, on désigne les personnes qui par leur
formation, leur expérience, leur instruction et leur connaissance
des normes, des prescriptions, des mesures de prévention des
accidents et des conditions de service, ont été autorisées par le
responsable de la sécurité de l’installation à effectuer n’importe
quelle activité nécessaire et durant celle-ci, sont en mesure de
connaître et d’éviter tout risque.
(Dénition pour le personnel technique IEC 364)
L’appareil peut être utilisé par des enfants de 8 ans au moins
ou par des personnes aux capacités physiques, sensorielles ou
mentales réduites, ou sans expérience ou ne disposant pas des
connaissances nécessaires, à condition qu’ils/elles soient sous
surveillance et qu’ils/elles aient reçu des instructions quant à
l’utilisation sécurisée de l’appareil et qu’ils/elles comprennent les
dangers qui y sont liés. Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l’entretien qui sont à la charge de l’uti-

FRANÇAIS
FR
16
lisateur ne doivent pas être effectués par des enfants sans sur-
veillance.
Sécurité
L’utilisation est autorisée seulement si l’installation électrique
possède les caractéristiques de sécurité requises par les normes
en vigueur dans le pays d’installation du produit
Le câble d’alimentation ne doit jamais être utilisé pour transporter
ou pour déplacer la pompe.
Ne jamais débrancher la che en tirant le câble.
Si le câble d’alimentation est abîmé, il doit être remplacé par le
constructeur ou par un centre de service après-vente autorisé, de
manière à prévenir n’importe quel risque.
Le non-respect des avertissements peut créer des situations de danger
pour les personnes ou pour les biens et invalider la garantie du produit.
RESPONSABILITÉS
Le constructeur décline toute responsabilité en cas de mau-
vais fonctionnement des électropompes ou d’éventuels
dommages provoqués par ces dernières si celles-ci ont été
manipulées, modiées ou si on les a fait fonctionner au-delà
des valeurs de fonctionnement conseillées ou en contraste
avec d’autres dispositions contenues dans ce manuel. Il dé-
cline également toute responsabilité concernant les éven-
tuelles inexactitudes contenues dans ce livret, si elles sont
dues à des erreurs d’imprimerie ou de transcription. Il se ré-
serve le droit d’apporter aux produits toutes les modica-
tions qu’il jugera nécessaires ou utiles, sans en compro-
mettre les caractéristiques essentielles.
DESCRIPTION GÉNÉRALE
Les systèmes Genix VT sont des stations de relevage automatiques, pe-
tites et compactes, adaptées au pompage d’eaux usées domestiques,
quand l’évacuation par gravité n’est pas possible.
Les applications raccordées à ce système peuvent être utilisés normale-
ment et demandent un entretien minime.
Le système fonctionne automatiquement, dès que le niveau d’eau néces-
saire entre dans le réservoir.
1. APPLICATIONS
Les systèmes Genix sont indiqués exclusivement pour le traitement
d’eaux usées domestiques provenant d’éviers, baignoires, douches ou de
lave-linge et lave-vaisselle.
Le produit peut être xé au sol pour empêcher le système de bouger.
2. LIQUIDES POMPÉS
Le produit convient au pompage des eaux usées provenant d’une
douche, d’un bidet de lavabos et de lave-vaisselle. Il ne convient
pas à un usage public, lourd, commercial ni au secteur industriel.
Seulement pour un nombre limité d’utilisateurs.
Les dommages dus à des corps étrangers (lingettes, aliments,
coton, tampons, cheveux, chiffons en coton, bois, métal ou objets
en plastique) ou le pompage de liquides tels que des solvants,
agents chimiques agressifs et huiles ne seront pas couverts par
la garantie.
Liquides de nettoyage des appareils connectés. pH : 4-10.
Température maximale d’utilisation 90°C (pendant 30 minuti).
Le produit est dimensionné pour un volume maximal de10 l l et
une entrée maximale de 130 l/min.
3. INSTALLATION
Le système ne doit jamais être transporté ou soulevé en le tirant par
le câble d’alimentation.
Le produit doit être accessible pour toute maintenance et réparation.
Le produit doit être placé à l’abris du gel pour empêcher le liquide
pompé de geler.
S’assurer du bon isolement de la tuyauterie externe.La tuyauterie
de refoulement doit être en matériau rigide, cuivre, ou PVC rigide

FRANÇAIS FR
17
avec des joints au solvant. Pour empêcher la transmission des
vibrations aux bâtiments, s’assurer que la tuyauterie est bien xée
et que les
raccords ne peuvent pas se déplacer et entrer en contact avec
le bâtiment.
4. CONNEXION ÉLECTRIQUE
S’assurer que le produit est adapté à la tension d’alimentation et
à la fréquence disponibles sur le site.La connexion électrique doit
être réalisée conformément aux réglementations locales.
Le produit doit être relié à la terre.
L’installation doit disposer d’un disjoncteur pour une protection
contre les courants de fuite. Cela assure la protection à l’aide
d’une prise Schuko ou d’une autre prise avec broche de terre.
Le produit doit être connecté à un interrupteur principal avec un
intervalle isolant
de 3 mm mini entre chaque pôle. En cas de surchauffe, un ther-
morupteur coupe le moteur et le redémarre automatiquement
quand il a sufsamment refroidi.
5. ACCESSOIRES
1- Un dispositif acoustique d’alarme, en cas de niveau maximal atteint
dans le réservoir, est disponible comme accessoire (niveau sonore 75
dB(A)). Product number: 60166477
2- Un kit contenant: un exible, (500 mm de long) avec adaptateur dispo-
nible comme accessoire. Code produit 60168126.
1 2
6. MAINTENANCE
Le système ne demande aucun entretien particulier mais nous recomman-
dons d’en contrôler le fonctionnement et les raccords des tuyaux au moins
une fois par an.
6.1 Réglage du temps de fonctionnement
Le réglage par défaut assure un fonctionnement optimal dans la plupart
des tuyauteries. Si la tuyauterie est particulièrement longue ou courte, il
peut être nécessaire d’ajuster le temps de
fonctionnement.
6.2 Consignes de maintenance
Grâce à la conception du produit, la maintenance est facile en cas de dys-
fonctionnement ou de pompe bloquée.
Les chiffres font référence aux illustrations de l’annexe se trouvant “Re-
cherche et solution des inconvénients”.
Avant d’effectuer n’importe quelle intervention d’entretien, dé-
brancher la che ou couper l’alimentation électrique. S’assurer
que l’alimentation électrique ne risque pas d’être réenclenchée
accidentellement.
Toutes les pièces rotatives doivent être immobiles.
Le produit doit uniquement être utilisé par un personnel qualié.
Roue bloqué
1.1 Déconnecter l’alimentation électrique
1.2 Retirer le bouchon du couvercle moteur.
1.3 Insérer un tournevis (min. 110 mm) dans l’orice puis dans la fente de
l’extrémité de l’arbre. Tourner l’arbre à droite et à gauche pour retirer la
saleté de la roue.
Fonctionnement à l’aide d’une perceuse électrique
1.1 Déconnecter l’alimentation électrique
2.1 Si le produit ne peut être alimenté électriquement, les toilettes et le
réservoir peuvent être vidangés à l’aide d’une perceuse électrique.
Tuyau pressostat bouché
1.1 Déconnecter l’alimentation électrique
3.1 Dévisser la vis du couvercle moteur et enlever le couvercle

FRANÇAIS
FR
18
3.2 Si le niveau de l’eau est au-dessus de la bride moteur, vider le réser-
voir en ouvrant le robinet du tuyau exible (fourni).
3.3 Dévisser les vis du support de la carte.
3.4 Enlever le tuyau pressostat.
3.5 / 3.6 Nettoyer le tuyau en caoutchouc et vérier l’ouverture sur la cuve
Corps étranger dans le réservoir
1.1 Déconnecter l’alimentation électrique
3.1 Dévisser la vis du couvercle moteur et enlever le couvercle.
3.2 Si le niveau de l’eau est au-dessus de la bride moteur, vider le réser-
voir en ouvrant le robinet du tuyau exible (fourni).
4.1 Dévisser la vis latérale de la bague moteur.
4.2 Soulever la bride moteur pour réduire la compression du joint torique.
Insérer un tournevis dans l’entaille sous le câble d’alimentation et l’enfon-
cer.
4.3 Extraire l’unité moteur complète à l’aide des poignées (soulever l’unité
verticalement, avant de l’incline).
4.4 Vérier et nettoyer le réservoir et la roue/le broyeur.
Filtre à charbon
5.1 Enlever le couvercle ltre
5.2 Remplacer le ltre
Le ltre à charbon doit être remplacé une fois par an pour assurer
une fonction de ltration sufsante.
En alternative au ltre à charbon actif, le système peut aussi évacuer
à travers un tuyau d’évent diamètre 20.
7. DONNÉES TECHNIQUES
Modèle Hz Volt (V) P1 (W) Amp (A) Cos ᵠ
Hmax
pump
(m)
Flow
max
(m3/h)
Genix VT 50 220-240 530 2.5 0.95
0.91 8.0 7.8
• Tension d’alimentation: voir plaquette des données électriques
• Indice de protection du moteur: IP44
• Classe de protection: F
• Niveau sonore: <70dB(A) to EN 12050-3
• Fusibles de ligne retardés (version 220-240 V):
valeurs indicatives (Ampères)
• Consigne: S3 -50% 1min. (30 sec on; 30 sec off).
• Température ambiante: da +5°C a +35°C
• Niveaux de démarrage et d’arrêt:
Démarrage: 72 mm au-dessus du fond.
Arrêt : 52 mm au-dessus du fond.
La pression de service ne doit pas dépasser 6 mCE pour garantir
un drainage sufsant des dispositifs sanitaires
connectés. (voir guide rapide).
• Storage temperature: -10°C +40°C
• Marquage:
8. GESTION
8.1 Stockage
Toutes les pompes doivent être stockées dans un endroit couvert, sec et
avec une humidité de l’air si possible constante, exempt de vibrations et
de poussières.
Elles sont fournies dans leur emballage d’origine dans lequel elles doivent
rester jusqu’au moment de l’installation.

FRANÇAIS FR
19
8.2 Transport
Éviter de soumettre les produits à des chocs et collisions inutiles.
8.3 Poids
L’étiquette autocollante située sur l’emballage donne l’indication du poids
total de l’électropompe.
9. MODIFICATIONS ET PIÈCES DE RECHANGE
Toute modication non autorisée au préalable dégage le construc-
teur de tout type de responsabilité. Toutes les pièces de rechange
utilisées dans les réparations doivent être originales et tous les
accessoires doivent être autorisés par le constructeur de manière
à pouvoir garantir le maximum de sécurité des machines et des
installations sur lesquelles ils peuvent être montés.
En cas d’endommagement du câble d’alimentation de cet appa-
reil, la réparation doit être effectuée par du personnel spécialisé
pour prévenir tout risque.
10. MISE AU REBUT
Ce produit ou certaines parties de celui-ci doivent être mis au rebut dans
le respect de l’environnement et conformément aux normatives environne-
mentales locales. Employer les systèmes locaux, publics ou privés,
de récolte des déchets.

FRANÇAIS
FR
20
11. RECHERCHE ET SOLUTION DES INCONVÉNIENTS
INCONVÉNIENTS VÉRIFICATIONS
(causes possibles) REMÈDES
1Le moteur ne démarre pas et ne fait aucun bruit quand le niveau de
démarrage est atteint dans la cuve.
A. Défaut d’alimentation.
B. Vérier les fusibles de protection. (si le nouveau fu-
sible grille lui aussi, ou si le câble ou le moteur sont
défectueux).
C. Roue bloqué. (l’interrupteur de la protection ther-
mique est ouvert).
D. Capteur de pression bloqué.
A. Rétablir l’alimentation électrique.
B. Remplacer le fusible. Mesurer le câble et le moteur. Si le
câble ou le moteur est défectueux, remplacer les pièces
défectueuses.
C. Libérer la roue et attendre que le moteur ait refroidi et que le
thermorupteur soit réinitialisé.
D. Retirer le tuyau pressostat et nettoyer le tuyau.
2Le moteur rone mais ne fonctionne
pas.
A. Roue bloqué(e).
B. Moteur ou condensateur défectueux.
C. Carte mère défectueuse.
A. Vérier que la roue peut tourner librement.
B. Remplacer le moteur ou le condensateur.
C. Remplacer la carte mère.
3Le moteur fonctionne sans interrup- tion ou se met en marche à inter-
valles réguliers.
A. Fuite d’eau de l’aspiration au réservoir.
B. Retour d’eau dans le réservoir depuis la tuyauterie
de refoulement.
C. Capteur de pression défectueux.
D. Excès de mousse.
A. Vérier les dispositifs.
B. Vérier le clapet anti-retour.
C. Remplacer le capteur de pression.
D. Vérier l’évent d’air/Vérier que l’évier est bien connecté
au raccord supérieur/Prévoir un évent d’air (voir Guide
rapide).
4Le moteur tourne mais la pompe ne
débite pas.
A. Pompe ou réservoir bloqué(e).
B. Air bloqué dans la pompe ou dans l’orice de purge
du corps de pompe.
A. Retirer le blocage.
B. Vérier le fonctionnement de la vanne de purge dans le
réservoir. Vérier que le ltre à charbon n’est pas humide.
C. Vérier que l’orice de purge du corps de pompe n’est
pas bouché.
5La station de service évacue lente-
ment.
A. La tuyauterie de refoulement est trop longue ou a
trop de coudes.
B. Fuite dans le corps de pompe.
C. Hydraulique ou broyeur bloqué(e).
A. Augmenter le diamètre de la tuyauterie de refoulement.
Changer la tuyauterie pour réduire le nombre de coudes.
Adoucir les angles des coudes.
B. Remplacer le corps de pompe (pièce détachée).
C. Vérier et nettoyer l’hydraulique et le broyeur.
6Bruit de cliquetis de la station de re-
levage, mais l’eau est évacuée. A. Corps étranger frappant la roue/le broyeur. A. Retirer le corps étranger.
7Odeur émanant du réservoir. A. Filtre à charbon contaminé. A. Remplacer le ltre à charbon.
