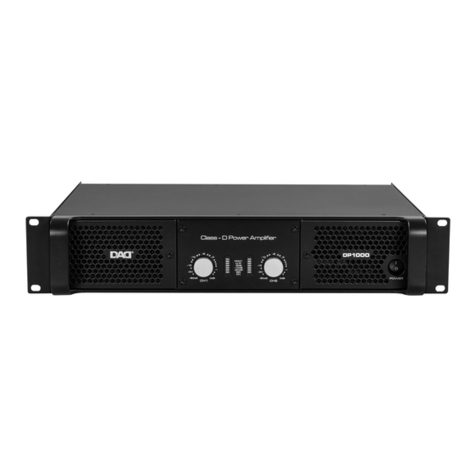

DAD DSP1000 User manual


MANUALE UTENTE
USER MANUAL
IT - EN
DSP1000
DSP1500
DSP2000
AMPLIFIERS
DSP1000
-5dB
DSP1500
-5dB
DSP2000
-5dB

REV.003-02/15
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it
All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

3
ENIT DSP1000/1500/2000
CONTENTS
4
5
6
7
8
12
12
13
13
13
13
15
16
17
22
25
26
26
27
27
28
28
29
30
Safety
General instructions
Warnings and installation precautions
General information
Description and technical specifications
Introduction
Operating elements and connections
Functions and settings
Reliability protection function
Cooling system and thermal protection
Current protection on the output transistors
Loudspeakers protection
VHF protection
Clip/Limit
Connection mode
Stereo mode
Parallel mode
Bridge mode
Amplifier system operation instructions
Software system instructions
Connection cable
Input connection
Output connection
Connector
Speakon power connector
XLR signal connector
Maintenance
Ordinary maintenance
Maintenance and troubleshooting
Technical specification
Brief notes on acoustic
INDICE
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
Descrizione e specifiche tecniche
Introduzione
Elementi di comando e di collegamento
Funzioni e impostazioni
Funzioni di protezione
Sistema di raredd. e protezione termica
Protezione in corrente sui transistors nali
Protezione sui diusori
Protezione VHF
Clip/Limit
Modalità di connessione
Modalità stereo
Modalità parallel
Modalità bridge
Istruzioni e funzionalità dell'amplificatore
Istruzioni per l'utilizzo del software
Cavi di collegamento
Collegamenti di ingresso
Collegamenti di uscita
Connettori
Connettori di potenza speakon
Connettori di segnale XLR
Manutenzione
Manutenzione ordinaria
Manutenzione e risoluzione dei problemi
Specifiche tecniche
Brevi cenni di acustica
4
5
6
7
8
12
12
13
13
13
13
15
16
17
18
21
26
26
27
27
28
28
29
30
• DSP1000/1500/2000
• Cavo di alimentazione
• Manuale utente
Contenuto dell'imballo:
• DSP1000/1500/2000
• Power cord
• User manual
Packing content:

4DSP1000/1500/2000 ENIT
Before carrying out any operations with the unit,
carefully read this instruction manual, and keep it
with cure for future reference.
It contains important information about the
installation, usage and maintenance of the unit.
SAFETY
General instruction
• The products referred to in this manual con-
form to the European Community Directives
and are therefore marked with .
• The unit is supplied with hazardous network
voltage (230V~). Leave servicing to skilled
personnel only. Never make any modica-
tions on the unit not described in this in-
struction manual, otherwise you will risk an
electric shock.
• Connection must be made to a power supply
system tted with ecient earthing (Class I
appliance according to standard EN 60598-
1). It is, moreover, recommended to protect
the supply lines of the units from indirect
contact and/or shorting to earth by using ap-
propriately sized residual current devices.
• The connection to the main network of elec-
tric distribution must be carried out by a
qualied electrical installer. Check that the
main frequency and voltage correspond to
those for which the unit is designed as given
on the electrical data label.
• This unit is not for home use, only profes-
sional applications.
• Make certain that no inammable liquids,
water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by quali-
ed technical personnel. Contact the nearest
sales point for an inspection or contact the
manufacturer directly.
• If the unit is to be put out of operation deni-
tively, take it to a local recycling plant for a
disposal which is not harmful to the environ-
ment.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono
conformi alle Direttive della Comunità Euro-
pea e pertanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione
di rete 230V~. Non intervenire mai al suo in-
terno al di fuori delle operazioni descritte nel
presente manuale; esiste il pericolo di una sca-
rica elettrica.
• È obbligatorio eettuare il collegamento ad
un impianto di alimentazione dotato di un’ef-
ciente messa a terra (apparecchio di Classe I
secondo norma EN 60598-1). Si raccomanda,
inoltre, di proteggere le linee di alimentazione
delle unità dai contatti indiretti e/o cortocircui-
ti verso massa tramite l’uso di interruttori die-
renziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di
distribuzione dell’energia elettrica devono
essere eettuate da un installatore elettrico
qualicato. Vericare che frequenza e tensione
della rete corrispondono alla frequenza ed alla
tensione per cui l’unità è predisposta, indicate
sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso
professionale.
• Evitare che nell’unità penetrino liquidi inam-
mabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche
all’unità.
• Tutti gli interventi devono essere sempre e
solo eettuati da personale tecnico qualica-
to. Rivolgersi al più vicino centro di assistenza
tecnica autorizzato.
• Se si desidera eliminare il dispositivo deniti-
vamente, consegnarlo per lo smaltimento ad
un’istituzione locale per il riciclaggio.
WARNING!
Prima di effettuare qualsiasi operazione con
l’unità, leggere con attenzione questo manuale
e conservarlo accuratamente per riferimenti
futuri. Contiene informazioni importanti riguardo
l’installazione, l’uso e la manutenzione dell’unità.
ATTENZIONE!

5
ENIT DSP1000/1500/2000
Attenzioni e precauzioni per l’installazione
• Questo prodotto da solo oppure in combina-
zione con amplicatore può essere capace di
produrre livelli sonori che possono causare
perdite d’udito permanenti. Si raccomanda di
evitare l’esposizione ad alti livelli sonori o livelli
non confortevoli per periodi di tempo lunghi.
• Evitare di installare l’unità in prossimità di fonti
di calore.
• Se il dispositivo dovesse trovarsi ad operare
in condizioni dierenti da quelle descritte nel
presente manuale, potrebbero vericarsi dei
danni; in tal caso la garanzia verrebbe a deca-
dere. Inoltre, ogni altra operazione potrebbe
provocare cortocircuiti, incendi, scosse elettri-
che, rotture ecc.
• Collocare o posizionare il prodotto in modo
che non ci siano ostruzioni alla sua propria
ventilazione e dissipazione di calore. Non in-
stallare in uno spazio limitato.
• Dopo che e stata connessa la presa elettrica, il
led “standby”si accende ed alcuni componenti
interni sono già alimentati da corrente elettri-
ca.
• Il collegamento dell’uscita, con l’amplicato-
re in bridge, ad un oscilloscopio è vietata: ciò
causerà danni all’amplicatore ed all’apparec-
chiatura.
• Il livello di ingresso dell’amplicatore non deve
mai superare la sensibilità segnata.
• Non collegare l’uscita di un amplicatore
nell’entrata di un altro. Non collegare in serie
o in parallelo le uscite di un amplicatore con
quelle di un altro.
• Nell’allestimento del sistema, la potenza di
uscita di un amplicatore deve essere dal 50%
al 100% più grande di quella di funzionamento
del diusore.
• Assicurarsi che il segnale sia connesso corretta-
mente all’entrata dell’amplicatore e che esso
sia nella giusta modalità di funzionamento.
• Spegnere l’amplicatore prima di disconnette-
re il cavo di alimentazione dalla rete.
• L’uso in condizioni normali contempla il volu-
me iniziale nella posizione di -80dB.
• Prima di iniziare qualsiasi operazione di manu-
tenzione o pulizia disconnettere l’unità dalla
rete di alimentazione.
• Pulire il ltro della polvere posto sul pannello
frontale.
Warnings and installation precautions
• This product in combination with ampli-
er, may be capable of producing dangerous
sound levels that could cause permanent
hearing loss. Do not operate for a long period
of time at high volume level or at a level that is
uncomfortable.
• Do not install the xture near sources of heat.
• If this device will be operated in any way dier-
ent to the one described in this manual, it may
suer damages and the guarantee becomes
void. Furthermore, any other operation may
lead to dangers like short circuit, burns, elec-
tric shock, ect.
• The xture must be located in a place where a
proper ventilation or thermal dissipation is not
impeded. Do not install the xture in a con-
ned space.
• After connecting to the power supply, standby
LED lights up to show that some components
inside have already been electried.
• Linking an output to an oscilloscope - when
in “bridge” mode – is forbidden or it will cause
damage to the amplier and to the equipment.
• The output level of the amplier must never
exceed the marked sensitivity.
• Do not link the output of any amplier chan-
nel back into another channel ‘s input. Do not
parallel or series connect an amplier’s output
with any other amplier’s output.
• In system’s setup, amplier’s output power
must be from 50% up to 100% greater than the
loudspeaker’s rated power.
• Make sure that the signal is correctly connect-
ed to the amplier’s input channel and set to
the proper input mode.
• Please turn o the power switch before pulling
o the power cord.
• At the beginning, please always set the vol-
ume at the -80dB position.
• Before starting any maintenance work or
cleaning the unit, cut o power from the main
supply.
• Please clean the dust lter placed on front
panel.

6DSP1000/1500/2000 ENIT
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute “franco nostra sede” e
viaggiano sempre a rischio e pericolo del distri-
butore/cliente. Eventuali avarie e danni dovran-
no essere contestati al vettore. Ogni reclamo
per imballi manomessi dovrà essere inoltrato
entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle
vigenti normative.
Sul sito www.musiclights.it è possibile consul-
tare il testo integrale delle “Condizioni Generali
di Garanzia”. Si prega, dopo l’acquisto, di pro-
cedere alla registrazione del prodotto sul sito
www.musiclights.it. In alternativa il prodotto
può essere registrato compilando e inviando il
modulo riportato alla ne del manuale. A tut-
ti gli eetti la validità della garanzia è avallata
unicamente dalla presentazione del certicato
di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata
all’appropriato utilizzo, e l’eettiva validità della
garanzia; provvede quindi alla riparazione dei
prodotti, declinando tuttavia ogni obbligo di
risarcimento per danni diretti o indiretti even-
tualmente derivanti dalla difettosità.
GENERAL INFORMATION
Shipments and claims
The goods are sold “ex works” and always travel
at the risk and danger of the distributor. Eventual
damage will have to be claimed to the freight
forwarder. Any claim for broken packs will have
to be forwarded within 8 days from the reception
of the goods.
Warranty and returns
The guarantee covers the xture in compliance
with existing regulations. You can nd the full
version of the“General Guarantee Conditions”on
our web site www.musiclights.it.
Please remember to register the piece of equip-
ment soon after you purchase it, logging on
www.musiclights.it. The product can be also reg-
istered lling in and sending the form available
on your guarantee certicate. For all purposes,
the validity of the guarantee is endorsed solely
on presentation of the guarantee certicate. Mu-
sic & Lights will verify the validity of the claim
through examination of the defect in relation to
proper use and the actual validity of the guar-
antee. Music & Lights will eventually provide
replacement or repair of the products declining,
however, any obligation of compensation for di-
rect or indirect damage resulting from faultiness.

7
ENIT DSP1000/1500/2000
INTRODUZIONE
L’innovativa serie di amplicatori DSP in classe
D della DAD utilizza una cirquitazione avanzata
che riduce drasticamente peso e calore dissipato.
Come implica il nome la serie DSP include un pro-
cessore di segnale digitale, con funzioni indipen-
denti per ogni canale. Si tratta di un DSP di ultima
generazione della Texas Instruments a 32/64 bit
in virgola mobile. Il campionamento del segnale
avviene a 96 kHz con profondita di 24 bit. Il DSP
è stato progettato per essere incredibilmente
ecace, ma estremamente facile da usare. I pa-
rametri possono essere regolati e visualizzati dal
pannello frontale dell’amplicatore o con il suo
intuitivo software di interfaccia utente su PC. Gli
amplicatori della serie DSP sono stati progettati
con una nuova tipologia di classe D con elevata
risoluzione audio. L’ecienza tra potenza assor-
bita e potenza disponibile in uscita pari al 95%.
Questa rivoluzionaria serie di amplicatori ore
un suono di qualità superiore e un’adabilità
senza pari. Circuiti di protezione consentono una
maggiore operatività con carichi e condizioni di
alimentazione dicili. In altre parole, si possiede
un amplicatore che non danneggia il tuo bud-
get o la tua schiena!
Caratteristiche
• Modalità selezionabile: stereo/bridge/parallel
• Sensibilità selezionabile: 0.775V/1V/1.4V
• Monitoraggio della temperatura in tempo re-
ale per ogni canale
• Funzione high pass/low pass per ogni canale
• Fino a 20 posizioni di preset memorizzate nel
dispositivo
• Schermo LCD con 2 righe, per un totale di 32
caratteri (16 caratteri per riga)
• 8 segmenti di PEQ per ogni output
• 1000ms delay
• Protezione da sovraccarico (limitatore di ten-
sione regolabile, tempo di attacco e tempo di
rilascio con reset automatico)
• Funzione inversione di fase
• Sistema di protezione con password
• Altezza di 2U, ottima per le installazioni più
comuni.
INTRODUCTION
The innovative DSP Class D ampliers series of
DAD using an advanced circuit that dramatically
reducing weight and heat dissipated.
As the name suggests, the series DSP includes a
digital signal processor, with independent func-
tions for each channel. It is a latest generation
DSP from Texas Instruments 32/64 bit oating
point. The signal sampling occurs at 96 kHz with
a depth of 24 bits. The DSP is designed to be in-
credibly eective, but extremely easy to use. The
parameters can be adjusted and viewed from the
front panel of the amplier or with its intuitive
user interface software on PC. DSP Series ampli-
ers are designed with a new type of class D with
high resolution audio. The eciency between
the absorbed power and available output power
equal to 95%. This revolutionary amplier series
oers a superior sound quality and unmatched
reliability. Protection circuits allow for greater op-
erational loads and power conditions dicult. In
other words, you have an amplier that does not
hurt your budget!
Features
• Stereo/bridge/parallel optional modes
• 0.775V/1V/1.4V optional sensitivity
• Real time temperature monitoring for each
channel
• High pass/low pass function for each channel
• Maximum 20 preset positions inside the de-
vice
• LCD display screen with maximum 2 rows 32
letters (16 letters for each line)
• 8 segment of PEQ for each output
• 1000ms delay
• Overload protection (voltage limiter adjust-
able, starting time and recovery time reset
automatically)
• Phase reversal function
• System can be lock
• 2U height good for case standard installation

8DSP1000/1500/2000 ENIT
Fig.1Pannello frontale - Front panel
ELEMENTI DI COMANDO E DI COLLEGAMENTO OPERATING ELEMENTS AND CONNECTIONS
1. FORI DI FISSAGGIO per il montaggio rack
2. MANIGLIE
3. INTERRUTTORE POWER
4. PRESE DI VENTILAZIONE aperture per entrata
usso d’aria da non ostruire.
5. CONTROLLI ROTATIVI CH1 e CH2: Consentono
di impostare le funzioni del DSP e del volume.
- CONTROLLO DI LIVELLO DEL CANALE 1: in
modalità “bridge” questo potenziometro con-
trolla il livello di due canali mentre il canale
2 è inattivo. In modalità “stereo” o “parallelo”
1. MOUNTING HOLES for xing the rack
2. HANDLES
3. POWER SWITCH
4. VENTILATION OPENINGS: the openings let the
air ow in. Do not obstruct them.
5. ROTARY CH1/CH2 CONTROL: Allow to set the
DSP functions and volume.
- CH1 LEVEL CONTROL: in bridge mode, this
potentiometer controls the level of two chan-
nels, the CH2 potentiometer is inactive. In
stereo or parallel mode: this potentiometer
DSP2000
-5dB
-5dB
1
2
3
4
5
6
7
8

9
ENIT DSP1000/1500/2000
questo potenziometro controlla solo livello
del canale 1. Il range di controllo si estende da
-60 ~ 0dB.
- CONTROLLO DI LIVELLO DEL CANALE 2: in
modalità “bridge” questo potenziometro è
inattivo; il livello è controllato dal potenzio-
metro del canale 1. In modalità “stereo”o “pa-
rallelo”il potenziometro controlla solo il livello
del canale 2. Il range di controllo si estende da
-60 ~ 0dB.
6. INDICATORI LED:
- PROT: Si illumina quando entra in funzione il
circuito di protezione.
- CLIP: Si illumina quando il compressore/limi-
ter protegge l’amplicatore dal sovraccarico
in ingresso.
- -5dB: Si illumina quando il segnale di uscita
raggiunge -5dB di potenza.
- -10dB: Si illumina quando il segnale di uscita
raggiunge -10dB di potenza.
- -20dB: Si illumina quando il segnale di uscita
raggiunge -20dB di potenza.
- SIG: Si illumina quando l’amplicatore riceve il
segnale di ingresso.
- ON: Si illumina quando l’amplicatore viene
acceso.
7. DISPLAY LCD.
8. PORTA USB per il collegamento dell’unità al
computer.
just controls CH1 level. Gain control range:
-60 ~ 0dB.
- CH2 LEVEL CONTROL: in bridge mode, this
potentiometer is inactive, the level is control-
led by CH1 potentiometer. In stereo or paral-
lel mode, the potentiometer just controls CH2
level. Gain control range: -60 ~ 0dB.
6. LED INDICATORS:
- PROT: Illuminates when either protection cir-
cuit action.
- CLIP: Illuminates when compressor / limiter is
protecting the amplier from input overload.
- -5dB: Illuminates when output signal around
-5dB than full power.
- -10dB: Illuminates when output signal around
-10dB than full power.
- -20dB: Illuminates when output signal around
-20dB than full power.
- SIG: The light lights when receives input sig-
nal.
- ON: Illuminates when the amplier start.
7. DISPLAY LCD.
8. USB PORT, allows to connect the amplier to
your computer.

10 DSP1000/1500/2000 ENIT
910 10 11
12 14
13 15
16
Fig.2
DSP2000
9. POWER IN spina da pannello VDE per il colle-
gamento ad una presa di rete (110-240V~/50-
60Hz) tramite il cavo di rete in dotazione. Sot-
to la spina si trova il portafusibile. Sostituire
un fusibile difettoso solo con uno dello stesso
tipo. Assicurarsi che l’amplicatore sia spento
prima di inserire la spina del cavo nella presa
di rete.
10. PRESE DI VENTILAZIONE: aperture per uscita
usso d’aria da non ostruire.
11. USCITA CH1 SPEAKON:
- SPEAKON Pin 1+, collegato all’ uscita
POSITIVA del canale 1;
- SPEAKON Pin 1-, collegato all’uscita
NEGATIVA del canale 1;
- SPEAKON Pin 2+, collegato all’ uscita
POSITIVA del canale 2;
- SPEAKON Pin 2-, collegato all’uscita
NEGATIVA del canale 2.
Se si collega un cavo standard a due li (1+/1-
), si invia all’altoparlante il segnale amplicato
del canale 1.
Se si collega un cavo standard a 4 li (1+/1-
/2+/2-), si invia all’altoparlante:
- con l’amplicatore in modalità STEREO, le
uscite amplicate del segnale applicato
all’ingresso del canale 1 (1+/1-) e del canale
2 (2+/2-), o
- con l’amplicatore in modalità PARALLEL,
le uscite amplicate del segnale applicato
al solo ingresso del canale 1 (1+/1-)=(2+/2-).
USCITA BRIDGE CH1 SPEAKON:
- SPEAKON Pin 1+, polarità positiva;
- SPEAKON Pin 2-, polarità negativa.
Questa è l’uscita amplicata del segnale
9. POWER IN mains plug for connection to a
socket (100-240V 50/60Hz) via the supplied
mains cable. The support for the mains fuse is
located under the mains plug. Only replace a
blown fuse by one of the same type.
Be sure your amplier is turned o before you
plug in the mains supply cable into an electri-
cal outlet.
10. VENTILATION OPENINGS: air ow outlet open-
ings. Do not obstruct them.
11. CH1 SPEAKON OUTPUT:
- Pin 1+ SPEAKON connected to POSITIVE
output of channel 1;
- Pin 1- SPEAKON connected to NEGATIVE
output of channel 1;
- Pin 2+ SPEAKON connected to POSITIVE
output of channel 2;
- Pin 2- SPEAKON connected to NEGATIVE
output of channel 2.
Connecting a standard 2 wire cable (1+/1-),
the speaker receives the amplied output of
the signal applied to channel 1 input.
Connecting a standard 4 wire cable (1+/1-
/2+/2-), the speaker receives:
- with amplier set in STEREO mode, the
amplied outputs of the signal applied to
channel 1 input (1+/1-) and to channel 2
input (2+/2-), or
- with amplier set in PARALLEL mode, the
amplied outputs of the signal applied to
channel 1 input only, (1+/1-) = (2+/2-).
BRIDGE CH1 SPEAKON OUTPUT:
- Pin 1+ SPEAKON, positive polarity;
- Pin 2- SPEAKON negative polarity.
This is the amplied output of the signal
Pannello posteriore - Rear panel

11
ENIT DSP1000/1500/2000
applicato all’ingresso del canale 1 se il
selettore dell’amplicatore è impostato in
modalità BRIDGE.
12. USCITA CH2 SPEAKON:
- SPEAKON Pin 1+, collegato all’uscita
POSITIVA del canale 2;
- SPEAKON Pin 1-, collegato all’uscita
NEGATIVA del canale 2;
Questa è l’uscita amplicata del segnale
applicato all’ingresso del canale 2, se in
modalità STEREO, o del segnale applicato
all’ingresso del canale 1, se in modalità
PARALLEL.
13. INGRESSO XLR CH1: connettore XLR femmina
con ingresso bilanciato.
- Pin 1 = schermo o massa;
- Pin 2 = + positivo o“caldo”;
- Pin 3 = - negativo o“freddo”.
NOTA: questo è l’ingresso del canale 1 in
modalità STEREO, o l’ingresso di entrambi
i canali 1 e 2 in modalità PARALLEL o il solo
unico ingresso in modalità BRIDGE.
14. INGRESSO XLR CH2: come sopra, ma per
l’ingresso del CH2 è attivo solo in modalità
STEREO.
15. LINK XLR CH1: connettore XLR maschio
connesso in parallelo con il rispettivo
connettore XLR femmina di ingresso del
canale 1, in modo da rendere possibile il
collegamento in cascata di una seconda unità.
16. LINK XLR CH2: connettore XLR maschio
connesso in parallelo con il rispettivo
connettore XLR femmina di ingresso del
canale 2.
applied to channel 1 input if the amplier is
set in BRIDGE mode.
12. CH2 SPEAKON OUTPUT:
- Pin 1+ SPEAKON connected to POSITIVE out-
put of channel 2;
- Pin 1- SPEAKON connected to NEGATIVE out-
put of channel 2;
This is the amplied output of the signal ap-
plied to channel 2 input if the amplier is set
in STEREO mode or the signal applied to chan-
nel 1 input if the amplier is set in PARALLEL
mode.
13. CH1 XLR INPUT: XLR female connector with a
balanced line level input.
- Pin 1 = shield or ground;
- Pin 2 = + positive or“hot”;
- Pin 3 = - negative or“cold”.
NOTE:This is the input of Channel 1 in STEREO
mode, or the input of both channels 1 and 2 in
PARALLEL mode, or the only input in BRIDGE
mode.
14. CH2 XLR INPUT: same as above, but channel 2
operates only in STEREO mode.
15. CH1 XLR LINK: This XLR male connector is
connected in parallel with the respective XLR
input female connector of channel 1. This
enables a second unit (e.g. another amplier)
to be daisy-chained to the rst.
16. CH2 XLR LINK: this XLR male connector is
connected in parallel with the respective XLR
female connector of Channel 2.

12 DSP1000/1500/2000 ENIT
FUNZIONI E IMPOSTAZIONI
FUNZIONI DI PROTEZIONE
Tutti gli amplicatori della serie DSP sono equi-
paggiati con una serie di ecaci protezioni che
consentono di operare sempre in condizioni di
massima sicurezza.
SISTEMA DI RAFFREDDAMENTO E PROTEZIO-
NE TERMICA
Un sistema di rareddamento altamente sosti-
cato previene qualsiasi inconveniente di natura
termica. Le ventole creano un usso di raredda-
mento: l’aria entra dalle prese del pannello ante-
riore, attraversa l’intero apparato e deuisce dalle
feritoie del pannello posteriore. Uno speciale di-
spositivo di controllo termico adatta in maniera
continua la velocità delle ventole in funzione del-
la temperatura rilevata tramite sensori situati sui
dissipatori. Questo tipo di controllo garantisce
che il usso d’aria sia sempre proporzionato alle
condizioni termiche, assicura una maggior silen-
ziosità delle ventole quando l’amplicatore ope-
ra con segnali a basso livello e riduce l’accumulo
di polvere all’interno dell’apparato. In condizioni
termiche estreme le ventole forzano un gran-
dissimo volume d’aria. Quando l’amplicatore
funziona a pieno regime per lungo tempo e le
ventole vanno al massimo, se questa condizione
viene mantenuta a lungo, l’amplicatore andrà
in protezione da surriscaldamento. Tale protezio-
ne fa diminuire la potenza d’uscita: se infatti la
temperatura sale al di sopra degli 85°C, l’uscita
dell’amplicatore diminuirà di 10dB e se la tem-
peratura continuerà a salire raggiungendo la so-
glia dei 130°C, sul pannello frontale si accenderà
la spia di protezione “PROT” e non ci sarà più se-
gnale d’uscita. È sempre necessario che l’utente
impieghi l’amplicatore in maniera corretta, non
colleghi carichi inferiori a 4 Ohm e lasci libero il
usso dell’aria di rareddamento a ventola. Fat-
to questo, non ci dovrebbero essere motivi che
blocchino il segnale d’uscita.
NOTA - È possibile ridurre la temperatura ridu-
cendo il volume d’uscita.
FUNCTIONS AND SETTINGS
RELIABILITY PROTECTION FUNCTION
All the models in the DSP series are tted with
a series of extremely ecient protection, which
ensure they can always be used with the utmost
security.
COOLING SYSTEM AND THERMAL PROTEC-
TION
A highly sophisticated cooling system prevents
any problems of thermal nature. Fans create a
cooling air ow: the front-to-rear ow-through
system takes in air through the vents on the front
panel, passes it through the entire unit and feeds
it out through the slits on the back.
A special thermal control device constantly var-
ies fan speed according to the temperature de-
tected by the sensors located on the heat sink.
This type of control ensures that airow always
matches temperature conditions, makes the fan
quieter when the amplier is running with low
signals and reduces the dust build-up inside the
unit.
At high temperatures, the fan is able to drive a
very large amount of air.
When the amplier works at full load and the fan
runs at the highest speed, if this state is kept for a
long time, the amplier probably will go in“over-
heat” protection.
This protection decreases the output power: in
fact, if the temperature reaches the 85° C thresh-
old, the amplier’s output will decrease of 10dB.
If the temperature doesn’t lower and keeps on
increasing reaching the 130°C, the PROT pro-
tection LED lights up and you will not have any
signal on output. Users must always operate the
equipment correctly, not loading the amplier
with less than 4 Ohms and leave unobstructed
the air ow coming from the cooling system fan.
In these conditions, there are no reason for the
amplier to go in over-heat protection and the
sound should come out from all loudspeakers.
NOTE - It’s possible to reduce the temperature
reducing the output volume.

13
ENIT DSP1000/1500/2000
PROTEZIONE IN CORRENTE SUI TRANSISTORS
FINALI
Tutti gli amplicatori della serie DSP hanno la
protezione da corto circuito o da sovraccarico.
Ciò permette ai transistor d’uscita di funzionare
in zona di sicurezza. Se l’amplicatore va in corto,
si accenderà la spia “PROT” sul pannello frontale
e l’amplicatore non emetterà più alcun segnale.
Risolto il problema, la situazione ritornerà alla
normalità in circa 10 secondi.
PROTEZIONE SUI DIFFUSORI
In caso di rottura dei transistors nali o di altre
forme di malfunzionamento che dovessero invia-
re corrente continua (DC>2,6V) o eccessiva ener-
gia subsonica ad una o ad entrambe le uscite di
potenza, l’amplicatore azionerà automatica-
mente la protezione per proteggere i diusori. In
tal caso, la spia “PROT” si accenderà sul pannello
frontale.
Per proteggere i diusori da pericolosi transienti
o picchi di segnale, invece, le uscite vengono po-
ste in stato di “muting” ogniqualvolta si accende
o si spegne l’amplicatore. Il muting avviene con
le seguenti modalità:
- muting di 10 secondi all’accensione (detto an-
che ritardo);
- muting istantaneo allo spegnimento.
PROTEZIONE VHF
Se il segnale in uscita raggiunge un determinato
valore e la frequenza supera i 10kHz, così come
avviene per il feed-back di un microfono per 3
secondi, l’amplicatore andrà in protezione VHF.
La spia“PROT”si accenderà sul pannello frontale,
l’amplicatore attenuerà il livello del segnale in
uscita. La situazione si normalizza nel giro di 10
secondi. Se il segnale non cambierà, l’amplica-
tore continuerà a rimanere in protezione.
CLIP/ LIMIT
Questa funzione ha due caratteristiche di
protezione:
- Previene la distorsione, non consentendo che
venga superato l’headroom dello stadio di
ingresso.
CURRENT PROTECTION ON THE OUTPUT
TRANSISTORS
All the models in the DSP series have short circuit
and overload protection. It makes the output
transistors work in safety zone.
The PROT protection indicator, on front panel will
light up when output is short circuit, then ampli-
er has no output. If the problem is solved, it
shall automatically recover after 10 seconds.
LOUDSPEAKERS PROTECTION
In the event of output transistor breakdown
or other forms of faulty operations sending
DC>2,6V voltage or excessive subsonic frequen-
cies the amplier will automatically activate the
DC protection to protect the speakers. On the
front panel the PROT protection LED will light up,
while no sound will come out from the speakers.
To protect the loudspeaker enclosures from dan-
gerous transients or signal peaks the outputs are
muted every time the amplier is switched on or
o. Muting takes place as follows:
- 10 seconds muting (also known as “delay”)
when switching on;
- Instantaneous muting when switching o.
VHF PROTECTION
If the output signal reaches a certain value and
the frequency exceeds the 10kHz for more than 3
seconds, such as a feed-back sound, the amplier
goes in VHF protection. The PROT protection LED
on the front panel will light up, and the amplier
will attenuate the level of the output signal. After
having solved the problem, the situation will be
recovered in 10 seconds. If the output signal has
not changed, the amplier will still be in protec-
tion.
CLIP/ LIMIT
This feature has two protection functions:
- Limits the input signal range, to prevent input
signal overload from being beyond the am-
plier rated range. Under this condition the
square wave output would cause damage to

14 DSP1000/1500/2000 ENIT
- In presenza di distorsione da sovraccarico del
segnale in uscita automaticamente limita il
segnale in ingresso.
In entrambi i casi si evita la presenza in uscita
della distorsione armonica (THD) che può
determinare il danneggiamento del diusore.
NOTA - se il segnale di entrata è =+22dBu (10V), il
Clip Limit risulterà inutilizzabile, per questo non
bisogna aumentare in modo illimitato il segnale
sorgente di entrata.
the speaker.
- When in presence of a signal waveform distor-
tion, it will automatically adjust gain and limit
distortion signal output.
In both cases the protection features avoid the
harmonic distortion (THD) to be present in the
signal output, this can cause damage to the
loudspeakers.
NOTE - If input signal = +22dBu (10V), clip limit
will also be helpless, so do not increase input
source signal unlimitedly.

15
ENIT DSP1000/1500/2000
MODALITÀ DI CONNESSIONE
MODALITÀ STEREO
Modo di connessione:
Impostare la modalità di funzionamento su ‘Ste-
reo’. Con questa predisposizione due segnali
vengono amplicati separatamente dai canali 1
e 2 dell’amplicatore. In altre parole, un segnale
collegato all’ingresso 1 viene amplicato solo dal
canale 1 e inviato alla sola uscita 1. Viceversa un
segnale collegato al canale 2 viene amplicato
solo dal canale 2 e inviato alla sola uscita 2.
ATTENZIONE - Prima di inserire ed estrarre il con-
nettore del segnale di ingresso portare al minimo
il comando del volume per evitare danni causati
dall’impatto del suono agli amplicatori e ai dif-
fusori.
NOTA - Carico minimo 4 Ohm!
CONNECTION MODE
STEREO MODE
Connection of this Mode:
Set the amplier operation mode to‘Stereo’posi-
tion. When in this setting, the 2 separate signals
are treated separately by channels 1 and 2 of the
amplier. In other words, a signal connected to
input 1 is only treated by channel 1 of the ampli-
er and only fed to output 1 and a signal con-
nected to input 2 is only treated by channel 2 of
the amplier and only fed to output 2.
ATTENTION - Before inserting and pulling out in-
put signal connection please switch the volume
control to be the minimum position, so as to
avoid that the impact noise damages the ampli-
ers and the speakers.
NOTE - 4 Ohm minimum loading!
Fig.3
DSP2000
R
L
CH1 OUTPUT:
SPEAKON 1+1-
CH2 OUTPUT:
SPEAKON 2+2-
CH2 OUTPUT:
SPEAKON 1+1-
LINK SIGNAL
CH2
INPUT SIGNAL CH2
R
INPUT SIGNAL CH1
L
R
L
LINK SIGNAL
CH1
LINK
POWER
SIGNAL

16 DSP1000/1500/2000 ENIT
MODALITÀ PARALLEL
Modo di connessione:
Impostare la modalità di funzionamento dell’am-
plicatore su‘Parallel’.
Con la predisposizione PARALLEL un solo segna-
le viene amplicato da entrambi i canali 1 e 2
dell’amplicatore. In altre parole, un segnale col-
legato all’ingresso del canale 1 viene inviato sia
all’uscita 1 che all’uscita 2.
NOTA - Carico minimo 4 Ohm!
PARALLEL MODE
Connection of this Mode:
Set the amplier operation mode to ‘Parallel’po-
sition.
When in this setting, one signal is treated by both
channel 1 and 2 of the amplier. In other words
a signal connected to input 1 is sent to both out-
put 1 and output 2.
NOTE - 4 Ohm minimum loading!
Fig.4
DSP2000
CH1 OUTPUT:
SPEAKON 1+1-
CH2 OUTPUT:
SPEAKON 1+1-
INPUT SIGNAL CH1
LINK SIGNAL
CH1
LINK
POWER
SIGNAL

17
ENIT DSP1000/1500/2000
MODALITÀ BRIDGE
Modo di connessione:
Impostare la modalità di funzionamento dell’am-
plicatore su‘Bridge’.
Con la predisposizione“BRIDGE”(ponte) il segna-
le viene amplicato dai canali 1 e 2 dell’ ampli-
catore sommati tra loro. In altre parole il segnale
collegato all’ingresso 1 viene:
• amplicato da entrambi i canali di amplica-
zione sommati tra loro;
• inviato ad un’ unica uscita (Bridge).
La caratteristica di questa predisposizione consi-
ste nel fatto che in uscita si ha un segnale con
potenza e impedenza nominale raddoppiate. Ve-
dere“Speciche tecniche”.
NOTA - Carico minimo 8 Ohm!
BRIDGE MODE
Connection of this Mode:
Set the amplier operation mode to‘Bridge’posi-
tion.
With the this setting signal is amplied by the
two sections (1&2) summed together of the am-
plier summed together. In other words the sig-
nal connected to input 1 is:
• amplied by both the amplication sections
summed together;
• fed to a single output (Bridge).
The characteristic of this setting provides a signal
fed out with double the power and rated imped-
ance (see“Technical specications”)
NOTE - 8 Ohm minimum loading!
Fig.5
DSP2000
BRIDGE OUTPUT:
SPEAKON 1+2-
INPUT SIGNAL CH1
LINK SIGNAL
CH1
LINK
POWER
SIGNAL

18 DSP1000/1500/2000 ENIT
CH
1 H
pf
2
0Hz Bes 12dB
Senior setup menu
Low pass setup manual
CH1 Lpf 20000Hz Bes 12dB
Equalizer types (T) and frequency (F) setup manual
CH1 EQ1 T=PEQ F= 50Hz
Equalizer gain (G) and slope (B) setup manual
CH1 EQ1 G= 0.0dB B=0.05
Voltage limiter setup menu
CH1 Limit +20dBu 0.3ms 2x
CH1 Polarity
Pol = Normal
CH
1 D
elay
Dly = 0.000ms
Delay setup manual
Positive-phase/reversed- phase Select menu
DSP Amplifier Stand By Mode
CH1: 0dB 23c ST
CH2: 0dB 23c ST
C H 2
C H 1
Premere la manopola CH2 per passare da un parametro all’altro Gira la manopola per impostare
il parametro dei crossover points (20~20000 Hz). Premere la manopola CH2 per confermare
Premere la manopola CH2 per tornare indietro al crossover setup
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira la manopola CH2 per selezionare Bes, But e L/R. Premere la manopola CH2 per confermare
Gira la manopola CH2 per impostare il gain (12~48dB). Premere la manopola CH2 per confermare
Premere la manopola CH2 per passare da un parametro all’altro Gira la manopola per impostare
il parametro dei crossover points (20~20000 Hz). Premere la manopola CH2 per confermare
Premere la manopola CH2 per tornare indietro al crossover setup
Premi CH2 per l’opz. success.
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira la manopola CH2 per selezionare Bes, But e L/R. Premere la manopola CH2 per confermare
Gira la manopola CH2 per impostare il gain (12~48dB). Premere la manopola CH2 per confermare
Premere la manopola CH2 per passare da un parametro all’altro Gira la manopola per selezionare
il range di frequenza EQ1~10. Premere la manopola CH2 per confermare
Premere la manopola CH2 per tornare indietro al crossover setup
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira la manopola CH2 per selezionare il parametro T=PEQ, Lshf, Hshf. Premere la manopola CH2 per confermare
Gira la manopola CH2 per impostare la frequenza (20~20000Hz). Premere la manopola CH2 per confermare
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premere la manopola CH2 per passare da un parametro all’altro Gira la manopola per selezionare
il range di frequenza EQ1~10. Premere la manopola CH2 per confermare
Premere la manopola CH2 per tornare indietro al menu di selezione della banda di frequenza
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira le manopole per impostare il gain G=-25 ~15dB. Premere la manopola CH2 per confermare
Gira le manopole per impostare la frequenza B=0.404~28.852Q. Premere la manopola CH2 per confermare
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premere la manopola CH2 per passare da un parametro all’altro Gira la manopola per selezionare
il livello del limiter -20~+20dBu. Premere la manopola CH2 per confermare
Premere la manopola CH2 per tornare indietro al menu di selezione della banda di frequenza
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira le manopole per impostare il tempo di risposta 0 ~100ms. Premere CH2 per confermare
Gira le manopola per impostare il release time 2x~36x. Premere la manopola CH2 per confermare
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premere la manopola CH2 per passare da un parametro all’altro
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH2 per passare da un parametro all’altro
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira la manopola per impostare il delay (Dly=0~1000ms). Premere la manopola CH2 per confermare
Gira la manopola per passare dalla positive-phase (normal) alla reversed-phase (invert). Premere la manopola CH2 per confermare
Collegare l’alimentazione ed accendere l’amplicatore; entrerà in modalità standby.
Modalità Standby
Premere il pulsante POWER ed attendere 3 secondi prima di entrare nel menu principale d’impostazione
Menu d’impostazione principale
Premere la manopola CH1 per entrare nel sottomenu d’impostazione del canale CH1. Premere la manopola CH2 per entrare nel sottomenu d’impostazione del canale CH2.
Mantenere premuto per 3 secondi il tasto POWER per tornare nella modalità Standby
Premere la manopola CH1 per tornare al menu d’impostazione principale
Livello CH1
Premere la manopola CH1 per entrare nella modalità manuale del DSP
Premere e mantenere la manopola CH1 per entrare in mute
Esci/menu precedente
Conferma/ seleziona funzione
Premere la manopola CH1 per uscire e bloccare il parametro scelto
ISTRUZIONI E FUNZIONALITÀ DSP DELL’AMPLIFICATORE

19
ENIT DSP1000/1500/2000
Premere la manopola CH2 per passare da un parametro all’altro Gira la manopola per impostare
il parametro dei crossover points (20~20000 Hz). Premere la manopola CH2 per confermare
Premere la manopola CH2 per tornare indietro al crossover setup
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira la manopola CH2 per selezionare Bes, But e L/R. Premere la manopola CH2 per confermare
Gira la manopola CH2 per impostare il gain (12~48dB). Premere la manopola CH2 per confermare
Premere la manopola CH2 per passare da un parametro all’altro Gira la manopola per impostare
il parametro dei crossover points (20~20000 Hz). Premere la manopola CH2 per confermare
Premere la manopola CH2 per tornare indietro al crossover setup
Premi CH2 per l’opz. success.
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira la manopola CH2 per selezionare Bes, But e L/R. Premere la manopola CH2 per confermare
Gira la manopola CH2 per impostare il gain (12~48dB). Premere la manopola CH2 per confermare
Premere la manopola CH2 per passare da un parametro all’altro Gira la manopola per selezionare
il range di frequenza EQ1~10. Premere la manopola CH2 per confermare
Premere la manopola CH2 per tornare indietro al crossover setup
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira la manopola CH2 per selezionare il parametro T=PEQ, Lshf, Hshf. Premere la manopola CH2 per confermare
Gira la manopola CH2 per impostare la frequenza (20~20000Hz). Premere la
manopola CH2 per confermare
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premere la manopola CH2 per passare da un parametro all’altro Gira la manopola per selezionare
il range di frequenza EQ1~10. Premere la manopola CH2 per confermare
Premere la manopola CH2 per tornare indietro al menu di selezione della banda di frequenza
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira le manopole per impostare il gain G=-25 ~15dB. Premere la manopola CH2 per confermare
Gira le manopole per impostare la frequenza B=0.404~28.852Q.
Premere la manopola CH2 per
confermare
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premere la manopola CH2 per passare da un parametro all’altro Gira la manopola per selezionare
il livello del limiter -20~+20dBu. Premere la manopola CH2 per confermare
Premere la manopola CH2 per tornare indietro al menu di selezione della banda di frequenza
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira le manopole per impostare il tempo di risposta 0 ~100ms. Premere CH2 per confermare
Gira le manopola per impostare il release time 2x~36x. Premere la manopola CH2 per confermare
Premi CH2 per l’opz. success.
Premi CH2 per l’opz. success.
Premere la manopola CH2 per passare da un parametro all’altro
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Premere la manopola CH2 per passare da un parametro all’altro
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira la manopola per impostare il delay (Dly=0~1000ms). Premere la manopola CH2 per confermare
Gira la manopola per passare dalla positive-phase (normal) alla reversed-phase (invert). Premere la manopola CH2 per confermare
Collegare l’alimentazione ed accendere l’amplicatore; entrerà in modalità standby.
Modalità Standby
Premere il pulsante POWER ed attendere 3 secondi prima di entrare nel menu principale d’impostazione
Menu d’impostazione principale
Premere la manopola CH1 per entrare nel sottomenu d’impostazione del canale CH1. Premere la manopola CH2 per entrare nel sottomenu d’impostazione del canale CH2.
Mantenere premuto per 3 secondi il tasto POWER per tornare nella modalità Standby
Premere la manopola CH1 per tornare al menu d’impostazione principale
CH1 Hpf 20Hz Bes 12dB
Senior setup menu
Low pass setup manual
CH
1 L
pf
20000Hz Bes 12dB
Equalizer types (T) and frequency (F) setup manual
CH
1 E
Q1
T=PEQ F= 50Hz
Equalizer gain (G) and slope (B) setup manual
CH
1 E
Q1
G= 0.0dB B=0.05
Voltage limiter setup menu
CH
1 L
imit
+20dBu 0.3ms 2x
CH1 Polarity
Pol = Normal
CH1 Delay
Dly = 0.000ms
Delay setup manual
Positive-phase/reversed- phase Select menu
DSP Amplifier Stand By Mode
CH1: 0dB 23c ST
CH2: 0dB 23c ST
C H 2
C H 1
Parent menu/ sub manual swit ch
Exit/ return to the p arent manual
Confirm/
function select
CH1 v oltage level meter
Press and hold CH1 knob t o enter the silent mode Press CH1 knob t o
enter function manual

20 DSP1000/1500/2000 ENIT
Premere la manopola CH2 per passare da un parametro all’altro
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Gira la manopola per selezionare il preset 1~20. Premere la manopola CH2 per confermare
Premere la manopola CH2 per passare da un parametro all’altro Gira la manopola per
selezionare la posizione di salvataggio del preset 1~20. Premere la manopola CH2 per caricare il preset
Ritorna automaticamente al sottomenu
Premere la manopola CH1 per uscire e bloccare il parametro scelto
Girare la manopola per selezionare il carattere. Premere CH2 per confermare e continuare a selezionare il carattere successivo. Questo verrà salvato automaticamente non appena verranno confermati tutti i 12 caratteri.
Vai al menu salva nome
Premere la manopola CH2 per passare da un parametro all’altro
Premere la manopola CH1 per uscire e bloccare il parametro scelto
STEREO/PARALLEL/BRIDGE sono le tre modalità disponibili. Selezionare la modalità girando la manopola e confermare premendola. Premere CH2 per caricare il preset.
Opzione Synch del CH1 & CH2, girare la manopola per selezionare ON/OFF e premere la manopola CH2 per confermare.
0.775V/1V/1.4V sono le opzioni di sensibilità. Selezionare l’opzione girando la manopola e confermare premendola. Premere CH2 per caricare il preset.
Inserire la password a 4 cifre e confermare, selezionare LOCK per attivare la modalità di blocco, selezionare UNLOCK per sbloccare.
Mostra l’informazione del dispositivo.
0.775V/1V/1.4V sono le opzioni di sensibilità. Selezionare l’opzione girando la manopola e confermare premendola. Premere CH2 per caricare il preset.
Inserire la vecchia password a 4 cifre e confermare premendo la manopola CH2, quindi inserire la nuova password e premere CH2 per confermare.
Save manual
Load setting mode setup manual
Load
1.default1
Save
1.default1
SYSTEM MENU
Menu Setup
System menu
CH2 Sens
Lock Panel
Password
CH1 & CH2 Synch
CH1 Sens
Operation Mode
Version
