VENTILATORE A SOFFITTO

Manuale d’istruzioni VENTILATORE A SOFFITTO
www.dcg16.it
1
CARATTERISTICHE TECNICHE
Ventilatore a softto con 4 pale,
luce e telecomando VE CRD40 TL
ALIMENTAZIONE: 220-240V~, 50/60Hz
POTENZA: 60W
Ventilatore a softto con 4 pale,
luce e telecomando VE CRD43 TL
ALIMENTAZIONE: 220-240V~, 50/60Hz
POTENZA: 65W
Ventilatore a softto con 5 pale,
luce e telecomando VE CRD50 TL
ALIMENTAZIONE: 220-240V~, 50/60Hz
POTENZA: 60W
Ventilatore a softto con 5 pale,
luce e telecomando VE CRD54 TL
ALIMENTAZIONE: 220-240V~, 50/60Hz
POTENZA: 60W
Ventilatore a softto con 3 pale,
luce e telecomando VE CRD60 TL
ALIMENTAZIONE: 220-240V~, 50/60Hz
POTENZA: 60W
Ventilatore a softto con 5 pale,
luce e telecomando VE CRD70 TL
ALIMENTAZIONE: 230V~, 50Hz
POTENZA: 60W
MADE IN CHINA

Manuale d’istruzioni VENTILATORE A SOFFITTO
www.dcg16.it
2
Gentile cliente,
prima di collegare l’apparecchio all’impianto elettrico, la preghiamo
di leggere attentamente queste istruzioni per l’uso, al ne di evitare
danni dovuti a un utilizzo scorretto.
ISTRUZIONI PER L’INSTALLAZIONE
IMPORTANTI PRECAUZIONI DI SICUREZZA
- Prima di collegare il ventilatore, staccate l’impianto di corrente e
non ricollegatelo no al termine dell’installazione.
- È consigliato essere in due persone per montare il ventilatore.
- Tra la parte inferiore delle pale e il pavimento deve esserci una di-
stanza di almeno 2 metri.
- Tutti i collegamenti devono essere effettuati in conformità con le leg-
gi vigenti a livello nazionale e locale. Le installazioni elettriche devo-
no essere effettuate da un elettricista qualicato e autorizzato.
- Evitate di mettere oggetti nel raggio d’azione delle pale.
- Per la pulizia del ventilatore e delle pale non usate acqua o detergenti,
ma un panno per la polvere asciutto o un panno leggermente umido.
ISTRUZIONI PER L’USO
Per controllare il funzionamento del ventilatore è previsto il metodo
con telecomando. Il vostro telecomando è pronto per l’uso. Ricorda-
tevi di inserire le batterie.
DIREZIONE DEL FLUSSO DELL’ARIA
Il usso dell’aria può essere diretto verso il basso, oppure diretto
verso l’alto per non averlo direttamente addosso.
L’inversione di marcia delle pale è selezionabile tramite la leva po-
sizionata sul motore (valida solo per i modelli: VECRD43, VECRD50,
VECRD60, VECRD70)

Manuale d’istruzioni VENTILATORE A SOFFITTO
www.dcg16.it
3
INSTALLAZIONE DEL VENTILATORE
1 - svitare solo le due viti della piastra, mostrate in foto.
2- montate la piastra al softto utilizzando le quattro viti lunghe pre-
senti nella scatola.
3 - inserite una fascetta da 40 cm.

Manuale d’istruzioni VENTILATORE A SOFFITTO
www.dcg16.it
4
4- ssate la centralina con una fascetta.
5- collocate l’asta nella coppa del softto.
6- rimuovere il fermo dall’asta.
Per i modelli VECRD43, VECRD50, VECRD60, VECRD70
passare al punto 9

Manuale d’istruzioni VENTILATORE A SOFFITTO
www.dcg16.it
5

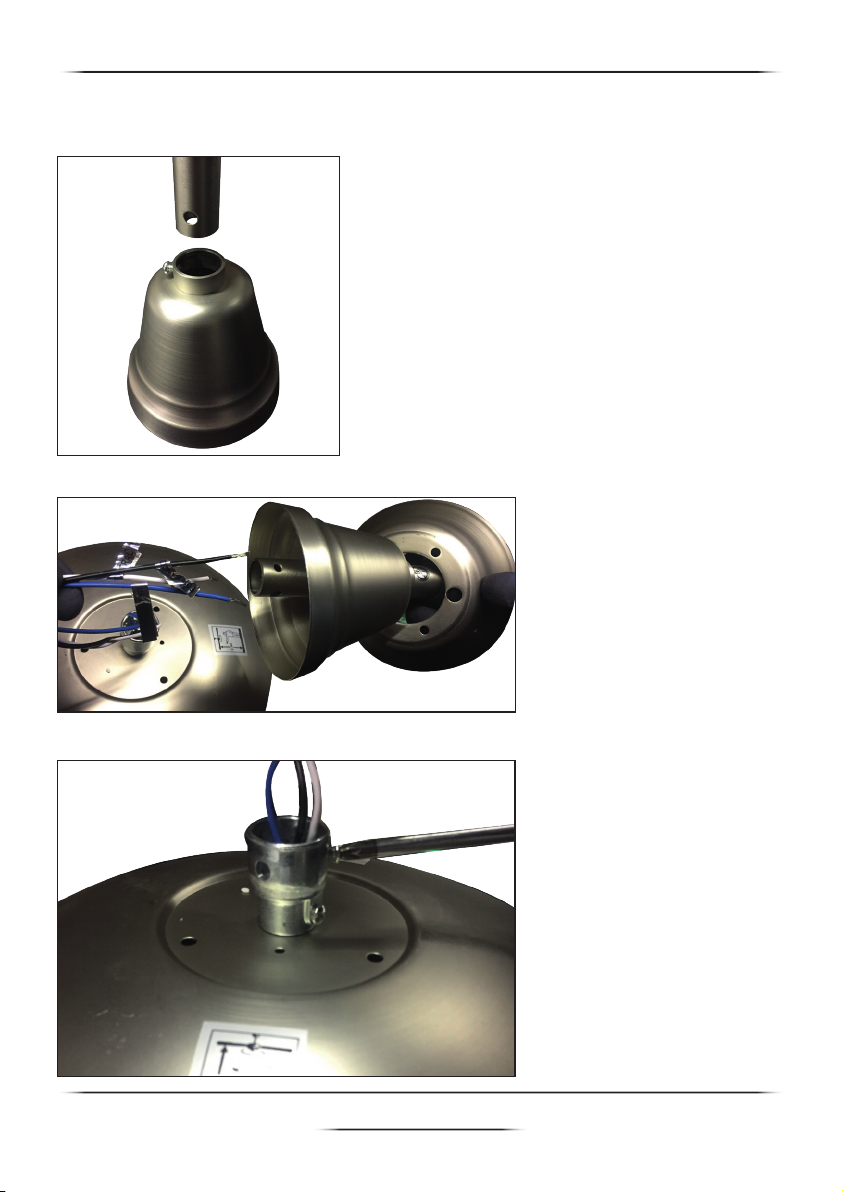

7- inserire l’asta nella coppa che copre il motore. (solo per VECRD40)
8- inserire con cautela i cavi nell’asta. (solo per VECRD40)
9- svitare la vite del motore per inserire l’asta.

Manuale d’istruzioni VENTILATORE A SOFFITTO
www.dcg16.it
6
10- inserire il fermo per bloccare l’asta nel motore.
11- A questo punto il motore è pronto per essere ssato alla piastra
che abbiamo precedentemente montato al softto.

Manuale d’istruzioni VENTILATORE A SOFFITTO
www.dcg16.it
7

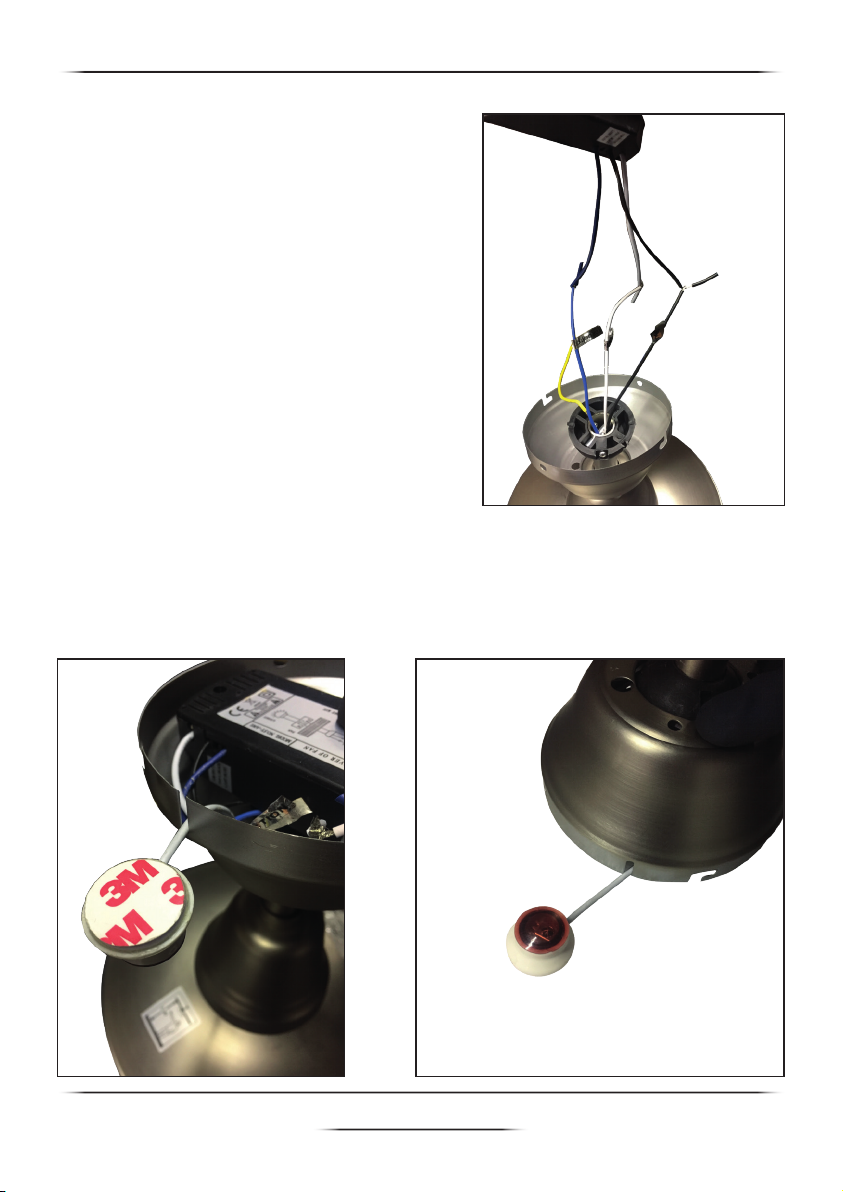

COLLEGAMENTI ELETTRICI
• collegare il cavo nero della scato-
la (ACL BLACK) al lo di tensione nel
softto.
• collegare il cavo bianco (ACN WHI-
TE) al secondo lo di tensione (solita-
mente marrone).
• collegare il cavo giallo/verde al cavo
di messa a terra.
• collegare il cavo bianco (COM WHI-
TE), il cavo nero (FAN L BLACK) e il
cavo blu (LIGHT) della centralina, ai
cavi dei colori rispettivi del ventilatore.
• A questo punto agganciare la coppa del softto e avvitare le viti di
sicurezza che erano state tolte nel punto 1. Far passare il cavo con
il sensore infrarosso nella fessura come in foto, e attaccare la parte
adesiva esclusivamente al softto.

Manuale d’istruzioni VENTILATORE A SOFFITTO
www.dcg16.it
8

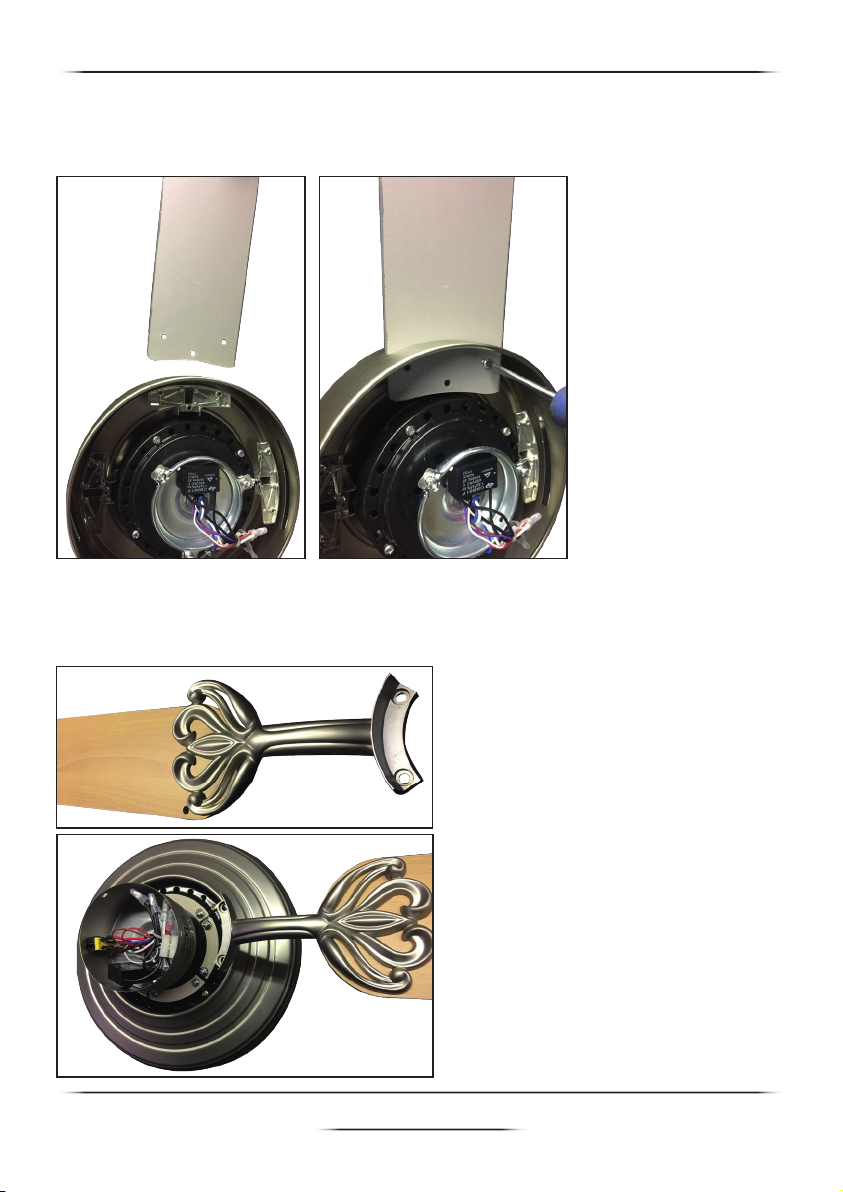

INSTALLAZIONE DELLE PALE (VECRD40, VECRD60, VECRD70)
Montare le pale usando le viti corte (in dotazione).
INSTALLAZIONE DELLE PALE (VECRD43, VECRD50)
Avvitare le pale ai sostegni, usando le viti in dotazione, poi ssare i
sostegni al motore.

Manuale d’istruzioni VENTILATORE A SOFFITTO
www.dcg16.it
9
Assicuratevi che tutte le viti siano ben strette.
A questo punto possiamo ssare la plafoniera al motore, al ne di
poter installare la luce.
INSTALLAZIONE DELLA LUCE (VECRD40, VECRD60, VECRD70)
Collegare una lampadina max 60W (non in dotazione).
Avvitare il vetro girando in senso orario nché non si incastra.

Manuale d’istruzioni VENTILATORE A SOFFITTO
www.dcg16.it
10
INSTALLAZIONE DELLA LUCE (VECRD50)
Collegare una lampadina max 60W (non in dotazione).
Inserire il tubo lettato.
Montare il vetro.
Inserire la rondella

Manuale d’istruzioni VENTILATORE A SOFFITTO
www.dcg16.it
11
Fissare i sostegni in plastica.
FUNZIONI DEL TELECOMANDO
se desiderate controllare il funzionamento del ventilatore tramite il
telecomando, puntate quest’ultimo verso il sensore.
FAN OFF: Per spegnere il ventilatore.
HI: Per accendere il ventilatore alla massima velocità.
MED: Per accendere il ventilatore a media velocità.
LOW: Per accendere il ventilatore a bassa velocità.
LIGHT ON/OFF: Per accendere o spegnere la luce.
1H: Per regolare il ventilatore in modo che si spenga automatica-
mente dopo 1 ora.
2H: Per regolare il ventilatore in modo che si spenga automatica-
mente dopo 2 ore.
3H: Per regolare il ventilatore in modo che si spenga automatica-
mente dopo 4 ore.

CLIMA
www.dcg16.it
INSTRUCTION MANUAL
VE CRD40 TL
VE CRD43 TL
VE CRD50 TL
VE CRD54 TL
VE CRD60 TL
VE CRD70 TL
CEILING FAN

Instruction manual CEILING FAN
www.dcg16.it
13
TECHNICAL FEATURES
Ceiling fan with 4 blades,
light and remote control VE CRD40 TL
POWER: 220-240VAC, 50 / 60Hz, 60W
Ceiling fan with 4 blades,
light and remote control VE CRD43 TL
POWER: 220-240VAC, 50 / 60Hz, 65W
Ceiling fan with 5 blades,
light and remote control VE CRD50 TL
POWER: 220-240VAC, 50 / 60Hz, 60W
Ceiling fan with 5 blades,
light and remote control VE CRD54 TL
POWER: 220-240VAC, 50 / 60Hz, 60W
Ceiling fan with 3 blades,
light and remote control VE CRD60 TL
POWER: 220-240VAC, 50 / 60Hz, 60W
Ceiling fan with 5 blades,
light and remote control VE CRD70 TL
POWER: 230VAC, 50Hz, 60W
MADE IN CHINA

Instruction manual CEILING FAN
www.dcg16.it
14
Dear customer,
Before connecting the appliance to the power supply, please read
these operating instructions carefully to avoid damage due to impro-
per use.
INSTRUCTIONS
IMPORTANT SAFETY PRECAUTIONS
• Before connecting the fan, disconnect the power supply and do
not reconnect it until the installation is complete.
• It is recommended to be in two people to t the fan.
• Between the underside of the blades and the oor there must be a
distance of at least 2 meters.
• All connections must be made in accordance with national and lo-
cal laws. Electrical installations must be carried out by a qualied and
authorized electrician.
• Avoid placing objects within the range of blades.
• For cleaning the fan and blades, do not use water or detergents,
but a dry cloth or a slightly damp cloth.
INSTRUCTIONS
To control the fan operation, the remote control method is provided.
Your remote control is ready for use. Remember to insert the batte-
ries (not included).
AIR FLOW DIRECTION
The air ow may be directed downwards, or directed upward without
having it directly on yourself.
The blades’ inversion can be selected by the lever positioned on the
engine.
(only valid for: VECRD43, VECRD50, VECRD60, VECRD70)

Instruction manual CEILING FAN
www.dcg16.it
15
INSTALLING THE FAN
1- unscrew only the two screws of the plate, shown in the picture.
2 - Mount the plate to the ceiling using the four long screws in
the box.
3 - Insert a 40 cm strap.

Instruction manual CEILING FAN
www.dcg16.it
16
4- Fix the control unit with the strap.
5- Place the rod in the ceiling cup.
6- remove the catch from the rod.
MODEL VECRD43, VECRD50, VECRD60, VECRD70 skip the fol-
lowing part and jump to number 9

Instruction manual CEILING FAN
www.dcg16.it
17
7- Insert the rod into the cup covering the engine. (only for VECRD40)
8- Carefully insert the cables into the rod. (only for VECRD40)
9- unscrew the engine screw to insert the rod.

Instruction manual CEILING FAN
www.dcg16.it
18
10- Insert the stopper to lock the rod in the engine.
11- At this point the motor is ready to be xed to the plate we pre-
viously mounted to the ceiling.

Instruction manual CEILING FAN
www.dcg16.it
19
ELECTRICAL CONNECTIONS
• Connect the black box cable (ACL
BLACK) to the voltage wire in the cei-
ling.
• Connect the white wire (ACN WHI-
TE) to the second voltage wire (usual-
ly brown).
• Connect the yellow / green cable to
the ground wire.
• Connect the white wire (COM WHI-
TE), the black cable (FAN L BLACK)
and the blue (LIGHT) cable of the con-
trol unit to the respective fan cables
• Now hook the ceiling cup and screw the safety screws that had
been removed in step 1. Pass the cable with the infrared sensor in
the slot as in the picture, and attach the adhesive part exclusively to
the ceiling.
