DCG VE1455TT User manual

VE1455TT VENTILATORE CON NEBULIZZATORE E TELECOMANDO
MIST FAN WITH REMOTE CONTROL
CLIMA dcg16.it
CLIMA

Manuale d’istruzioni VE1455TT VENTILATORE CON NEBULIZZATORE E TELECOMANDO
dcg16.it
1
CARATTERISTICHE TECNICHE: 220-240V~ 50Hz 100W
PRIMA DI USARE L’APPARECCHIO, LEGGERE QUESTE ISTRUZIONI
PER LA SICUREZZA. CONSERVARLE PER CONSULTAZIONI FUTURE.
ISTRUZIONI IMPORTANTI PER LA SICUREZZA
AVVERTENZA: Quando si usano apparecchiature elettriche, è necessario
rispettare alcune precauzioni di sicurezza, per ridurre il rischio di incendio,
scossa elettrica e danni alle persone.
Usare il ventilatore esclusivamente nei modi descritti in questo manuale.
Qualunque altro utilizzo non raccomandato può causare incendi,
scosse elettriche o danni alle persone. Questo prodotto è destinato
ESCLUSIVAMENTE all’uso domestico, e non all’uso commerciale o
industriale. Non usarlo all’aperto. Per evitare scosse elettriche, non
posizionare l’apparecchio su davanzali, non immergere l’apparecchio,
la spina o il cavo di alimentazione in acqua e non spruzzarli con liquidi
di qualunque tipo. Per ridurre il rischio di scossa elettrica, la spina deve
essere inserita completamente nella presa di corrente. Se il collegamento
non risulta ben fermo, rivolgersi a un elettricista qualicato. NON tentare
di manomettere la spina o la presa di corrente.
Per ridurre il rischio di incendio o scossa elettrica, non usare il
ventilatore con dispositivi a stato solido per il controllo della velocità.
L’uso di questo apparecchio non è indicato per persone (bambini
compresi) con ridotte capacità siche, sensoriali o mentali, mancanza di
esperienza e conoscenze, a meno che ricevano supervisione o indicazioni
da una persona responsabile della loro sicurezza.
È necessario sorvegliare i bambini afnché non giochino con l’apparecchio.
Quando il ventilatore non è in uso, quando lo si deve spostare e prima di
pulirlo, spegnerlo e scollegare la spina dalla presa di corrente.
Prima di scollegare la spina dalla presa di corrente, spegnere l’apparecchio.
Non tirare il cavo di alimentazione, ma afferrare saldamente la spina.
Non mettere in funzione il ventilatore in presenza di fumi esplosivi e/o

Manuale d’istruzioni VE1455TT VENTILATORE CON NEBULIZZATORE E TELECOMANDO
dcg16.it
2
inammabili. Non posizionare il ventilatore o qualunque sua parte vicino
a amme libere, fornelli o altri apparecchi con funzioni di riscaldamento.
Se il cavo di alimentazione o la spina sono danneggiati, se il prodotto ha
subito malfunzionamenti, cadute o danni di qualunque tipo, non metterlo
in funzione. Evitare il contatto con le parti in movimento.
L’uso di accessori non raccomandati dal produttore può essere pericoloso.
Posizionare il ventilatore su una supercie piana e asciutta. Non appenderlo
o montarlo a parete o a softto. Se la supercie esterna è danneggiata, non
metterlo in funzione. Se la spina non viene inserita completamente nella
presa di corrente, può surriscaldarsi e deformarsi. In presenza di una presa
di corrente allentata o consumata, rivolgersi a un elettricista qualicato.
Usare l’apparecchio esclusivamente su un impianto compatibile con le
caratteristiche indicate sull’etichetta del prodotto.
Se il cavo di alimentazione è danneggiato, per evitare pericoli deve
essere sostituito dal produttore, dal servizio assistenza o da personale
analogamente qualicato. L’uso di questo apparecchio non è indicato per
i bambini di età inferiore agli 8 anni e per persone con ridotte capacità
siche, sensoriali o mentali, mancanza di esperienza e conoscenze, a meno
che ricevano supervisione o indicazioni sul suo utilizzo e comprendano i
pericoli ad esso collegati. I bambini non devono giocare con l’apparecchio.
Le operazioni di pulizia e manutenzione possono essere svolte dai bambini
con la supervisione di un adulto.
PRINCIPALI DATI TECNICI
CARATTERISTICHE TECNICHE
Modello n°: VE1455TT
Tensione: 220-240 V~
Frequenza: 50 Hz
Potenza: 100 W
Capacità massima
nebulizzazione: 200 ml/h
Dimensione pale: 400 mm
Capacità serbatoio 4 litri

Manuale d’istruzioni VE1455TT VENTILATORE CON NEBULIZZATORE E TELECOMANDO
dcg16.it
3

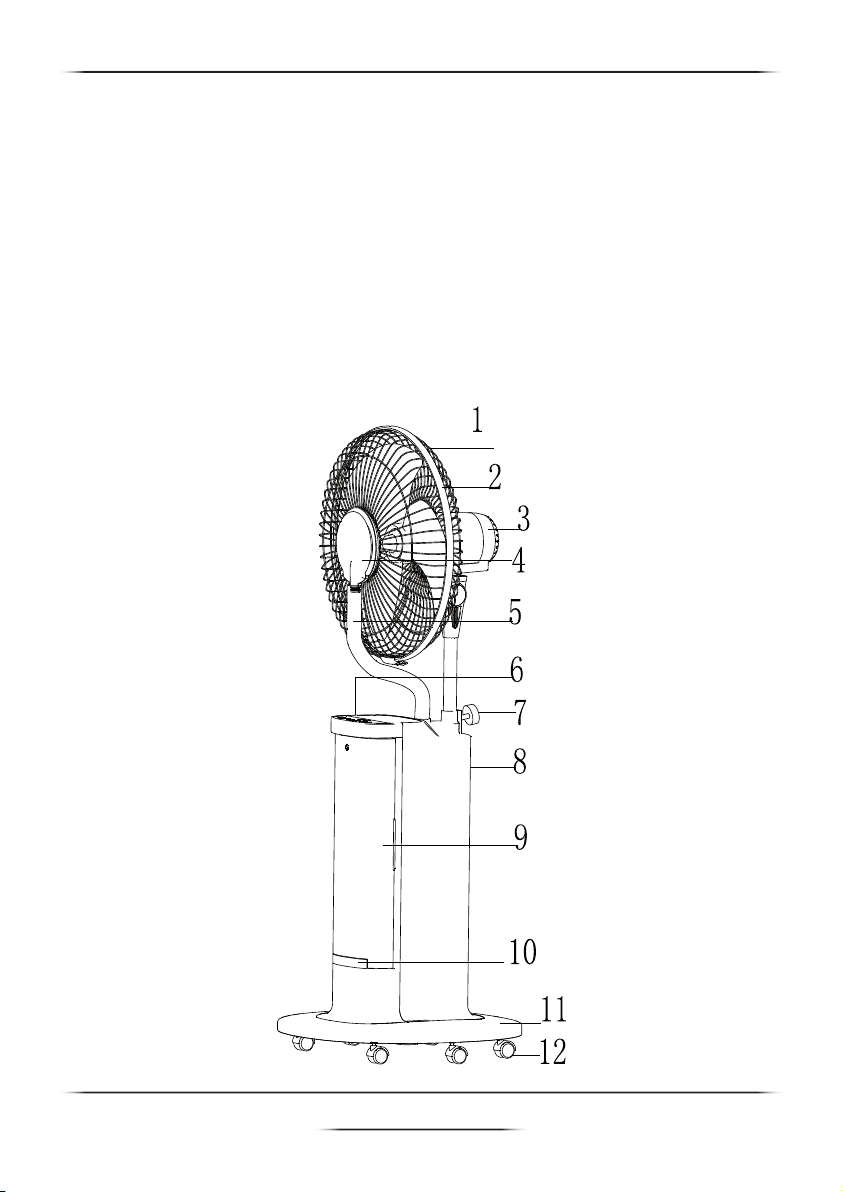

ELENCO DELLE PARTI / MONTAGGIO
1) Elenco delle parti
N° NOME N° NOME
[1]: Anello della griglia [7]: Vite di ssaggio
[2]: Griglia del ventilatore [8]: Corpo del ventilatore
[3]: Alloggiamento del motore [9]: Copertura del serbatoio
[4]: Uscita nebulizzazione [10]: Finestrella
[5]: Tubo per nebulizzazione [11]: Base
[6]: Display [12]: Ruota

Manuale d’istruzioni VE1455TT VENTILATORE CON NEBULIZZATORE E TELECOMANDO
dcg16.it
4

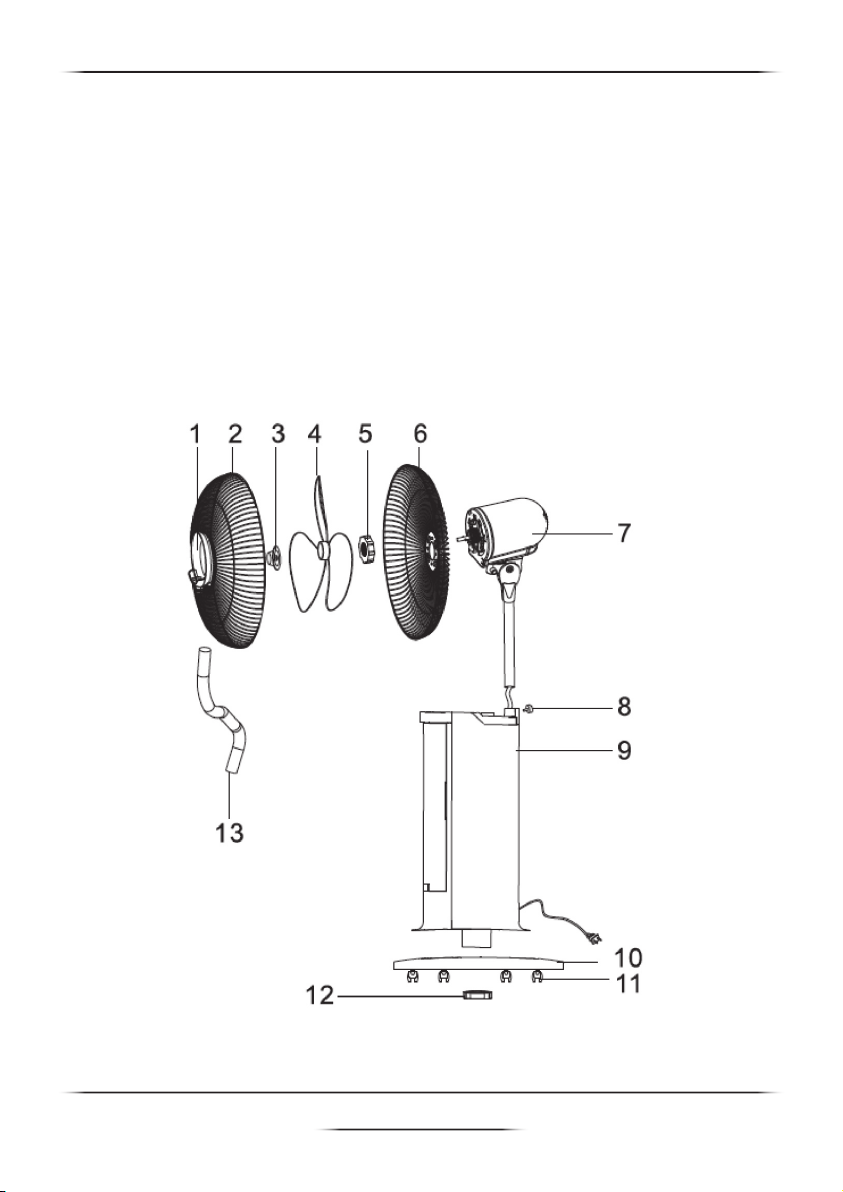

2) Montaggio del ventilatore
N° NOME N° NOME
[1]: Uscita nebulizzazione [8]: Viti di ssaggio
[2]: Griglia anteriore [9]: Corpo del ventilatore
[3]: Copertura delle pale [10]: Base
[4]: Pale [11]: Ruota
[5]: Dado di ssaggio della griglia [12]: Dado della base
[6]: Griglia posteriore [13]: Tubo per nebulizzazione
[7]: Motore [15]:

Manuale d’istruzioni VE1455TT VENTILATORE CON NEBULIZZATORE E TELECOMANDO
dcg16.it
5
Montaggio:
1) Fissare le quattro ruote [11] alla base [10].
2) Installare il corpo del ventilatore [9] sulla base [10] e stringere il dado [12].
3) Stringere la parte del motore [7] con la vite di ssaggio [8]
4) Posizionare la griglia posteriore [6] sul motore [7] e stringere il dado di
ssaggio [5].
4) Installare le pale [4] sull’albero motore, poi stringere la copertura [3] in
senso antiorario.
5) Posizionare la griglia anteriore [2] davanti a quella posteriore [6] e
agganciarle correttamente.
7) Collegare il tubo per la nebulizzazione [13] all’uscita della nebulizzazione
[1] e al corpo del ventilatore [9].

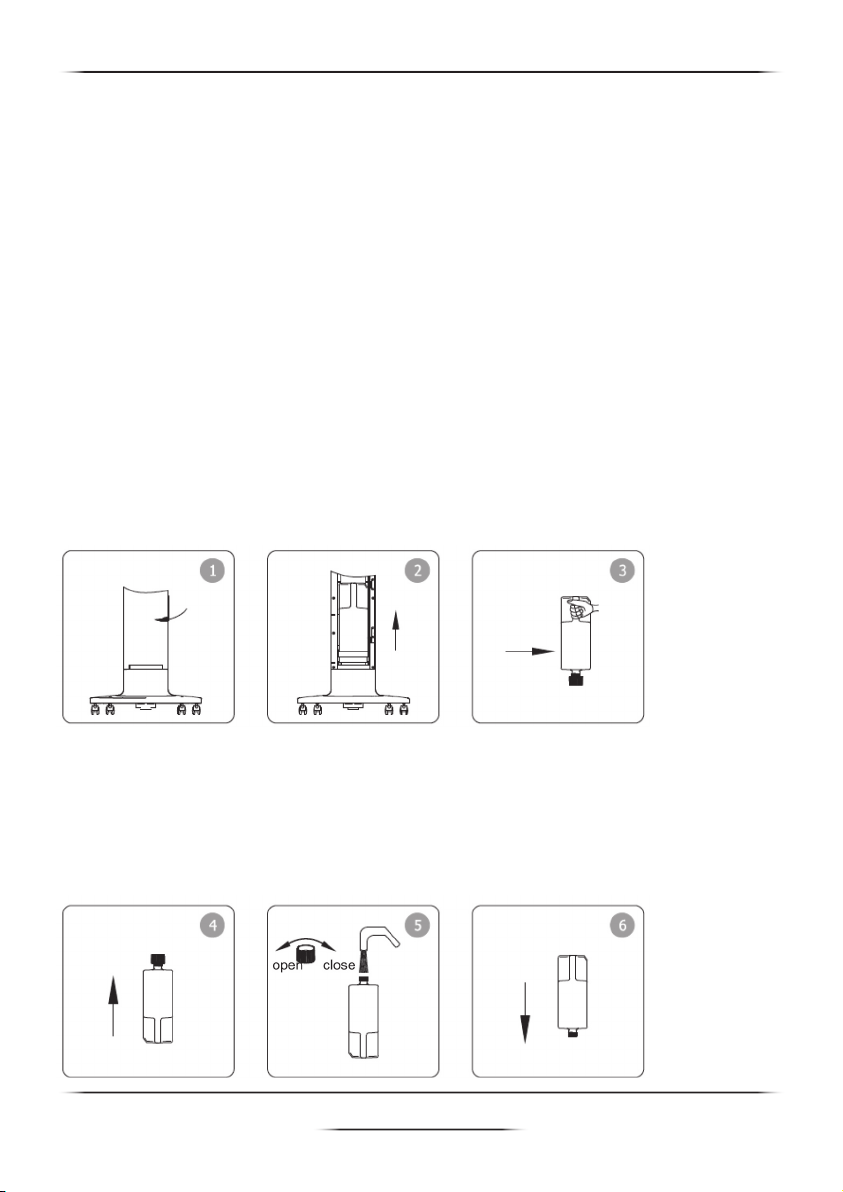

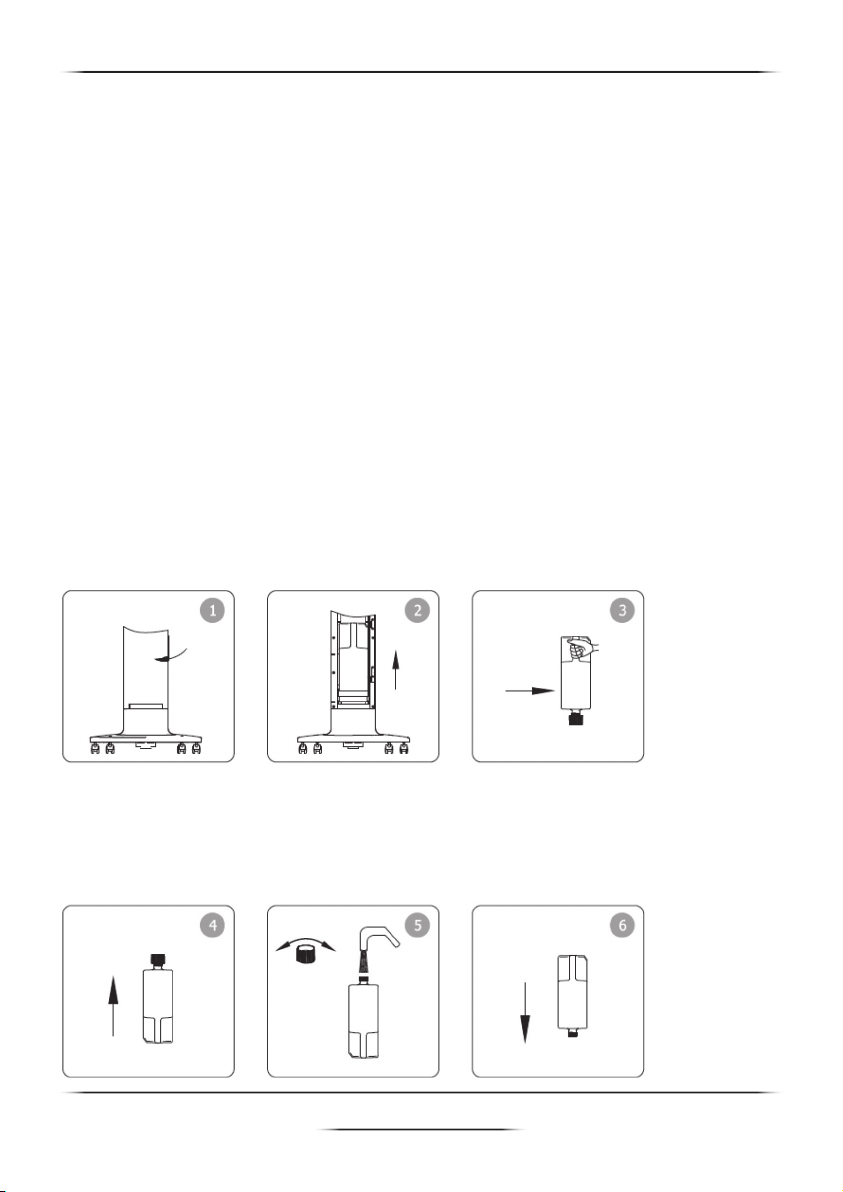

3) Montaggio del serbatoio
1.Aprire la copertura del serbatoio.
2.Sollevare il serbatoio senza inclinarlo.
3.Estrarlo, sempre mantenendolo dritto.
4.Capovolgerlo.
5.Aprire il tappo e aggiungere acqua.
6.Richiudere bene il tappo e reinstallare il serbatoio nel ventilatore.
Richiudere la copertura.
aprire chiudere

Manuale d’istruzioni VE1455TT VENTILATORE CON NEBULIZZATORE E TELECOMANDO
dcg16.it
6
FUNZIONAMENTO
• Prima di collegare la spina alla presa di corrente, assicurarsi che
l’apparecchio sia spento.
• Posizionarlo su una supercie piana e stabile.
• Non collegare altri apparecchi ad alta potenza alla stessa presa di
corrente, onde evitare un sovraccarico del circuito.

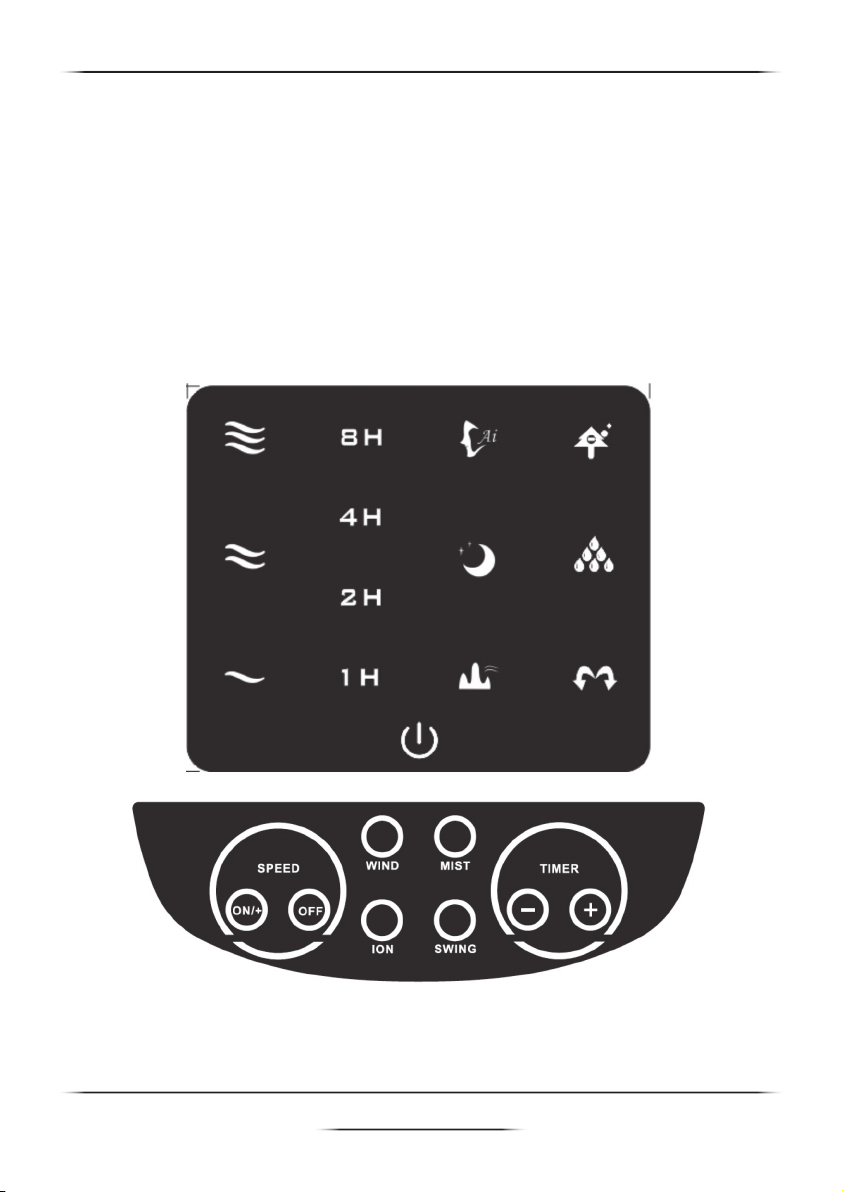

Display e pannello dei comandi

Manuale d’istruzioni VE1455TT VENTILATORE CON NEBULIZZATORE E TELECOMANDO
dcg16.it
7
OFF: Premendo questo tasto, il ventilatore si spegne.
TIMER: Quando l’apparecchio è in funzione, è possibile regolare il timer in
modo che si spenga dopo un tempo predenito. Ogni volta che si preme
questo tasto, si aumenta il tempo di 1 ora (no a un massimo di 15 ore) e
lo si visualizza sul display LED. Dopo 5 secondi, il timer entra in funzione.
Trascorso il tempo selezionato, l’apparecchio si spegne.
ION: Premendo questo tasto, si attiva e si disattiva la funzione ionizzazione
(per poterla usare, l’apparecchio deve essere acceso).
La funzione ionizzazione serve per aiutare nella depurazione dell’aria
nell’ambiente.
MIST: Premendo questo tasto, l’umidicatore a ultrasuoni si accende o si
spegne.
SWING: Premendo questo tasto, si attiva o disattiva l’oscillazione del
ventilatore.
WIND: Premendo questo tasto è possibile selezionare le modalità Normale,
Brezza Naturale o Sleep (come indicato sul display LED).
Modalità NORMALE: l’apparecchio funziona alla velocità selezionata con il
tasto “ON/SPEED/OFF”.
Modalità BREZZA NATURALE: la velocità del getto d’aria varia

Manuale d’istruzioni VE1455TT VENTILATORE CON NEBULIZZATORE E TELECOMANDO
dcg16.it
8
automaticamente per creare l’effetto di una brezza*.
Modalità SLEEP: la velocità del getto d’aria varia automaticamente per un
utilizzo durante il sonno*.
ON/SPEED: Premendo questo tasto, il ventilatore entra in funzione alla
velocità 1, in modalità Normale.
Premendolo di nuovo, il ventilatore cambia velocità (1-2-3).
PULIZIA E CONSERVAZIONE
Prima di pulire l’apparecchio, spegnerlo, scollegare la spina dalla presa di
corrente e aspettare che si raffreddi. Rimuovere l’eventuale polvere con un
panno morbido. Pulire il serbatoio ogni due o tre settimane, e il canale ogni
settimana. Quando si pulisce il serbatoio, svuotarlo ed estrarre correttamente
il tubo in plastica dal nebulizzatore. A questo punto rimuovere il dispositivo
per la nebulizzazione e il serbatoio. Pulire il dispositivo per la nebulizzazione
con un panno asciutto, oppure, se ci sono residui di calcare, usare un
detergente neutro. Se l’apparecchio non verrà usato per un lungo periodo,
riporlo in un luogo fresco e asciutto.
N° NOME N° NOME
[1]: Tubo in plastica [4]: Serbatoio
[2]: Vaschetta [5]: Recipiente per nebulizzazione
[3]: Foro di troppopieno

Manuale d’istruzioni VE1455TT VENTILATORE CON NEBULIZZATORE E TELECOMANDO
dcg16.it
9
MANUTENZIONE
Se l’apparecchio richiede riparazioni, rivolgersi a personale qualicato.
Questo apparecchio è conforme alle relative norme di sicurezza.
Eventuali riparazioni devono essere effettuate esclusivamente da
personale qualicato usando ricambi originali, onde evitare gravi
pericoli per gli utenti.
Per i servizi post-vendita, rivolgersi al rivenditore.

Instruction manual VE1455TT MIST FAN WITH REMOTE CONTROL
dcg16.it
10
TECHNICAL FEATURES: 220-240V~ 50Hz 100W
READ AND SAVE THESE SAFETY INSTRUCTIONS BEFORE
USING THIS APPLIANCE
IMPORTANT SAFETY INSTRUCTIONS
WARNING: When using electrical appliance, basic safety precautions
should always be followed to reduce the risk of re, electrical shock and
personal injury.
Use this fan only as described in this manual. Other use not recommended
may cause re, electric shock or injury to persons.
This product is intended for household use ONLY and not for commercial,
industrial or outdoor use.
To protect against electric shock: do not place fan on windowsills, immerse
unit, plug or cord in water or spray with liquids.
To reduce the risk of shock, this plug is intended to t the outlet. If the
plug does not t fully in the outlet, reverse the plug. If it still does not
t, contact a qualied electrician. DO NOT attempt to defeat this safety
feature.
To reduce the risk of re or electric shock, do not use this fan with any
solid-state speed control device.
This appliance is not intended for use by person (including children) with
reduced physical, sensory or mental capabilities, or lack of experience
and knowledge, unless they have been given supervision or instruction
concerning use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the
appliance.
Turn the fan OFF and unplug the fan from the outlet when not in use,
when moving the fan from one location to another and before cleaning.
To disconnect the fan, rst turn the unit OFF, grip the plug and pull it from
the wall outlet. Never pull the plug by the cord. Do not operate the fan in
the presence of explosive and/or ammable fumes.

Instruction manual VE1455TT MIST FAN WITH REMOTE CONTROL
dcg16.it
11
Do not place the fan or any parts near an open ame, cooking or other
heating appliance.
Do not operate fan with a damaged cord or plug, or if the product
malfunctions, or dropped and damaged in any manner.
Avoid contact with moving fan parts.
The use of attachments not recommended by the manufacturer may be
hazardous.
Place the fan on a dry level surface.
Do not hang or mount fan on a wall or ceiling.
Do not operate if the fan housing is damaged.
A loose t between the AC outlet (receptacle) and plug may cause
overheating and a distortion of the plug. Contact a qualied electrician to
replace loose or worn outlet.
Only use on a power supply that matches that shown on the unit’s rating
label.
If the supply cord is damaged, it must be replaced by the manufacturer, its
service agent or similarly qualied persons in order to avoid hazard.
This appliance can be used by children aged from 8 years and above
and persons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazards involved. Children shall not play with the appliance. Cleaning
and user maintenance shall not be made by children without supervision.
MAIN TECHNICAL DATA
TECHNICAL CHARACTERISTICS
Model No.: VE1455TT
Rated Voltage: 220V – 240V~
Rated Frequency: 50Hz
Power Input: 100 W
Max Mist Capacity: 200 ml / hr
Blade Size: 400 mm
Water Tank Capacity: 4000 ml

Instruction manual VE1455TT MIST FAN WITH REMOTE CONTROL
dcg16.it
12
PARTS IDENTIFICATION / ASSEMBLY
1) Parts Identication
INDEX PART NAME INDEX PART NAME
[1]: Grill ring [7]: Fixation screw
[2]: Fan grill [8]: Fan body
[3]: Motor housing [9]: Water tank cover
[4]: Mist outlet dish [10]: Transparent window
[5]: Mist tube [11]: Base
[6]: Display panel [12]: Wheel(s)

Instruction manual VE1455TT MIST FAN WITH REMOTE CONTROL
dcg16.it
13
2) Fan assembly
INDEX PART NAME INDEX PART NAME
[1]: Mist outlet dish [8]: Fixation screw
[2]: Front fan grill [9]: Fan body
[3]: Blade cap [10]: Base
[4]: Fan blade [11]: Wheel(s)
[5]: Grill mounting nut [12]: Base nut
[6]: Rear fan grill [13]: Mist tube
[7]: Motor set [15]:

Instruction manual VE1455TT MIST FAN WITH REMOTE CONTROL
dcg16.it
14
How To Assemble:
1) Fix the four wheels [11] in the base [10].
2) Install fan body [9] on the base [10], and fasten the base nut [12].
3) Fasten the motor set [7] with the xation screw [8]
4) Put the rear fan grill [6] on motor set [7], and fasten grill mounting nut [5].
4) Install the blade [4] on motor shaft, then counterclockwisely fasten blade
cap [3].
5) Make the front fan grill [2] face to face rear fan grill [6], and clip it properly.
7) Connect the mist tube [13] with mist outlet dish [1] and the fan body [9].
3) Tank assembly
1. Open the water tank cover
2. Lift the water tank evenly.
3. Take out the water tank evenly.
4. Allow the tank to stand in the correct position.
5. Open the tank cover and input water.
6. Install the water tank cover tightly and re-install it to the fan and
close the panel.

Instruction manual VE1455TT MIST FAN WITH REMOTE CONTROL
dcg16.it
15
OPERATION
• Please ensure the unit is in the (OFF) position before plugging into
the power socket.
• Place the unit on a rm level surface.
• Avoid overloading the circuit by not plugging other high wattage
products into the same power socket.
Display screen & Control panel

Instruction manual VE1455TT MIST FAN WITH REMOTE CONTROL
dcg16.it
16
OFF: Press this button to turn off the fan
TIMER: When the unit is in use, you can set the Timer to turn off the
fan after the specied time. Press this button repeatedly to increase
the Timer setting in 1 hour increments (up to a maximum of 15 hours)
as indicated on the LED Display. After 5 seconds, the Timer starts.
Once the Timer has run out, the unit will turn off.
ION: Press this button to turn the Ionizer feature on/off (the fan must
be operating for Ionizing to work).
When the ionizer is turned on, it will assist in the purication of the
room air.
MIST: Press this button to turn on/off the ultrasonic humidier.
SWING: Press to start/stop Fan Oscillation.
WIND: Press to select Normal Mode, Natural Breeze Mode or Sleep
Mode (as indicated on the LED Display).
NORMAL Mode: Fan operates at the speed selected with “ON/
SPEED/OFF” button.
NATURAL BREEZE Mode: Fan speed varies automatically to simulate
a breeze*.

Instruction manual VE1455TT MIST FAN WITH REMOTE CONTROL
dcg16.it
17
SLEEP Mode: Fan speed varies automatically for use during sleep*.
ON/SPEED: Press this button to start the fan at 1 Speed, in Normal
Mode. Press again to switch the fan speed from 1-2-3.
CLEANING AND STORAGE
Before cleaning, turn the unit off, unplug from the power supply and
wait for the unit to cool down.
To clean the unit use a soft cloth to wipe off any dust.
Please clean the water tank every two or three weeks, and clean the
ume every week.
Please take out water tank when cleaning it, and pull the plastic tube
out of the mist properly. Then slowly remove the mist machine and
water tank..
Use dry cloth to clean the mist machine or use mild detergent to
clean the mist machine if it has mineral water residue.
Keep the unit in a cool and dry place when not to be used for a long
time.
INDEX PART NAME INDEX PART NAME
[1]: Plastic tube [4]: Water tank
[2]: Sink [5]: Atomizing cup
[3]: Overow gap

Instruction manual VE1455TT MIST FAN WITH REMOTE CONTROL
dcg16.it
18
MAINTAINENCE
Have your product repaired by a qualied person
This electric product is in accordance with the relevant safety
requirements. Repairs should only be carried out by qualied persons
using original spare parts, otherwise this may result in considerable
danger to the user.
Please contact the store which you bought the product for after sale
services if any.

Manuale d’istruzioni VE1455TT VENTILATORE CON NEBULIZZATORE E TELECOMANDO
dcg16.it
19
INFORMAZIONI AGLI UTENTI
ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014
“Attuazione della Direttiva 2012/19/UE sui riuti di apparecchiature
elettriche ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indi-
ca che il prodotto alla ne della propria vita utile deve essere raccol-
to separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire
l’apparecchiatura integra dei componenti essenziali giunta a ne vita
agli idonei centri di raccolta differenziati a seconda dei riuti elet-
tronici ed elettrotecnici, oppure riconsegnarla al rivenditore al mo-
mento dell’acquisto di nuova apparecchiatura di tipo equivalente, in
ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi
lato maggiore inferiore a 25 cm. L’adeguata raccolta differenziata
per l’invio successivo dell’apparecchiatura dismessa al riciclaggio, al
trattamento e allo smaltimento ambientale compatibile contribuisce
ad evitare possibili effetti negativi sull’ambiente e sulla salute e fa-
vorisce il riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta
l’applicazione delle sanzioni amministrative di cui al Decreto Legisla-
tivo N ° 49 del 14 Marzo 2014.
