INHALTSVERZEICHNIS
1. Anwendung ................................................................................................................. 4
2. LifeCheck®.................................................................................................................. 4
3. Sicherheits- und Anwendungshinweise ....................................................................... 5
4. Packungsinhalt ............................................................................................................ 6
5. Funktion ...................................................................................................................... 7
6. Bedienung ................................................................................................................... 8
6.1 Einschalten................................................................................................................... 8
6.2 Prüfen .......................................................................................................................... 8
6.3 Ausschalten.................................................................................................................. 8
6.4 Laden ........................................................................................................................... 8
7. Allgemeine Prüfhinweise ............................................................................................ 9
8. Aufbewahrung............................................................................................................. 9
9. Entsorgung................................................................................................................... 9
10. Technische Daten ...................................................................................................... 10
Hinweis:
Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden, und es
können daraus keine Verpichtungen seitens DEHN + SÖHNE GmbH + Co.KG. abgeleitet werden.
3
Begriffserläuterungen
BLITZDUCTOR®
Überspannungsschutzmodul der Fa. DEHN + SÖHNE
DEHNrecord DRC LC M1+
Das Gerät DEHNrecord DRC LC M1+ ist ein kompaktes Handlesegerät zum Prüfen von Überspannungs-
schutzmodulen (Blitzductoren) mit integrierter RFID Technologie.
LifeCheck®
Berührungslose Funktionsprüfung der Überspannungsableiter aus der Blitzductor XT Serie.
RFID
Radio Frequency Identication – Identizierungsverfahren per Funktechnologie, die das kontaktlose Lesen
von Daten ermöglicht.
SPD
Surge Protective Device - Überspannungsschutzmodul
USB
Universal Serial Bus – Bussystem zum Anschluss externer Geräte
4
1. Anwendung
Das Gerät DEHNrecord DRC LC M1+ ist ein kompaktes Handlesegerät zum berührungslosen Prüfen von
Überspannungsschutzmodulen mit integrierter RFID Technologie (Radio Frequency Identication). Diese
Geräte sind mit dem LifeCheck® Symbol gekennzeichnet.
LifeCheck®Symbol:
Folgende Überspannungsschutzmodule sind mit LifeCheck® Technologie ausgerüstet:
ÂBlitzductor XT; Typ: BXT ML... (mit LifeCheck-Sensor Art.-Nr. 910 652)
ÂBlitzductor XTU; Typ: BXTU ML... (mit LifeCheck-Sensor Art.-Nr. 910 652)
Mit dem Handlesegerät DEHNrecord DRC LC M1+ können nur Überspannungsschutzmodule (SPD) mit
integriertem LifeCheck® überprüft werden!
2. LifeCheck®
Schutzmodule mit LifeCheck® Symbol sind mit einem zusätzlichen Schaltkreis ausgestattet. Dieser besteht
aus einer kombinierten Übertragungs- und Überwachungseinheit basierend auf RFID Technologie. Wie ein
Frühwarnsystem erkennt LifeCheck® eine drohende thermische und elektrische Überlastung der Schutzkom-
ponenten. Der ordnungsgemäße Zustand des Schutzmoduls kann mit dem Prüfgerät DEHNrecord DRC LC
M1+ ausgelesen werden.
5
3. Sicherheits- und Anwendungshinweise
ÂVor der Benutzung ist das Gerät DEHNrecord DRC LC M1+, sowie die im Lieferumfang beigefügten
Komponenten auf äußere Beschädigung zu kontrollieren. Werden dabei Mängel festgestellt, dürfen Prüf-
gerät, bzw. Zubehör nicht eingesetzt werden.
ÂDer Einsatz dieses Gerätes ist grundsätzlich nur im Rahmen der in dieser Bedienungsanleitung genann-
ten Bedingungen und Vorgaben zulässig.
ÂEingriffe und Veränderungen an den Geräten, sowie das Hinzufügen oder Entfernen von nicht dafür
vorgesehenen Komponenten sind unzulässig, gefährden die Arbeitssicherheit und führen zum Erlöschen
des Gewährleistungsanspruchs.
ÂDer Einsatz und die Bedienung des Gerätes darf nur durch unterwiesene Elektrofachkräfte nach den
geltenden Sicherheitsvorschriften erfolgen.
ÂWenn anzunehmen ist, dass ein gefahrloser Betrieb des Gerätes nicht mehr möglich ist, so ist dieses
außer Betrieb zu setzen und gegen unabsichtliche Inbetriebnahme zu sichern.
ÂBei folgenden Mängeln ist anzunehmen, dass ein sicherer Betrieb nicht mehr möglich ist:
• wenn das Gerät sichtbare Beschädigungen aufweist
• wenn Elektrolyt ausgelaufen ist
• wenn das Gerät nicht mehr arbeitet
• wenn Flüssigkeiten in das Gerät eingedrungen sind
• nach Lagerung und Betrieb außerhalb der zulässigen Bedingungen
• nach schweren Transportbeanspruchungen
ÂBenden sich in der Umgebung der externen Antenne energiereiche elektromagnetische Felder mit einer
Frequenz im Bereich von ca.125 kHz kann die Funktion des DEHNrecord DRC LC M1+ beeinträchtigt
werden.
IEC 60417-6182:
Installation,
electrotechnical expertise
6
4. Packungsinhalt

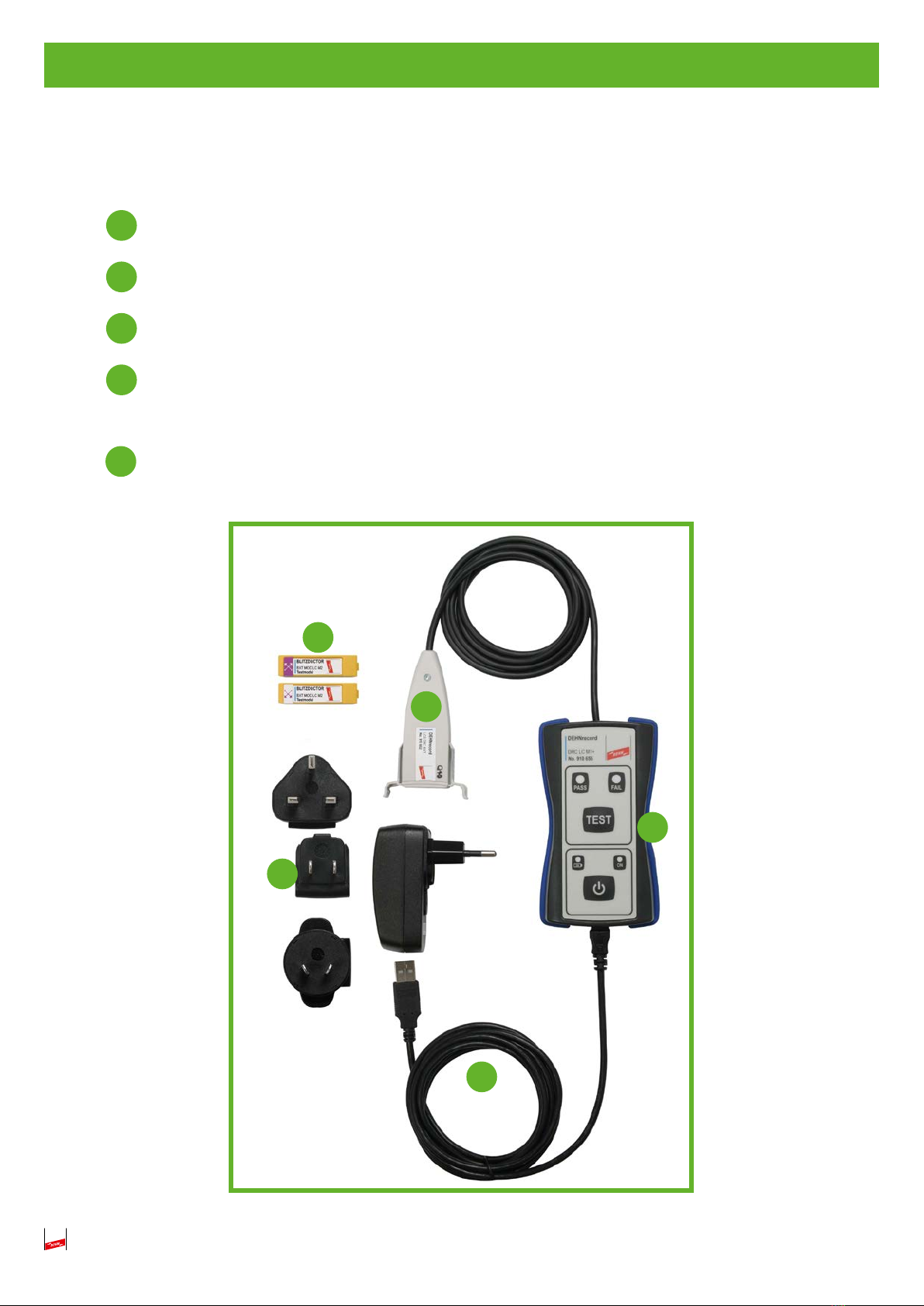

Im Lieferumfang des Handlesegerätes DEHNrecord DRC LC M1+ (Art.Nr. 910 655) benden
sich:
RFID-Leseeinheit
USB-Kabel zum Laden
LifeCheck®-Sensor mit Aufrastfunktion (für Blitzductor XT Module)
Steckernetzteil mit austauschbaren Adaptern (US, Europe, UK, Australia) zum Laden über
USB-Kabel
Testmodul BXT MOD LC M2
1
2
3
4
5
5
4
3
2
1
7
5. Funktion
Taste schaltet Gerät EIN bzw. AUS
Taste startet den Prüfvorgang
LED zeigt das Prüfergebnis “Ableiter in Ordnung“ an
LED zeigt das Prüfergebnis “Ableiter tauschen“ an
LED Gerät ist eingeschaltet, bei blinkender LED sollte der Akku nachgeladen werden.
LED Gerät wird geladen
5
3 4
1
2
6
1
2
3
4
5
6
8
6. Bedienung
6.1 Einschalten
Durch kurzes Drücken der Taste wird das Gerät eingeschaltet und ein Selbsttest durchgeführt. Es
leuchten die Anzeige-LEDs “PASS“ und “FAIL“ kurzzeitig auf. Die Betriebsbereitschaft des Gerätes
wird durch das Leuchten der “ON“-Anzeige signalisiert.
6.2 Prüfen
ÂPlatzieren des LifeCheck-Sensors über dem zu prüfenden Mo-
dul, so dass das LifeCheck® Symbol des Sensors und des
Schutzmoduls deckungsgleich übereinander liegen (siehe Ab-
bildung)
ÂSchutzmodul ca. 50 mm ziehen (entspricht ca. einer mechani-
schen Modullänge)
ÂBetätigung der Taste “TEST“
ÂNach Beendigung der Prüfung wird das Ergebnis wie folgt an-
gezeigt: Bei erfolgreicher Überprüfung: LED “PASS“ leuchtet
für ca. 2 Sekunden auf. Bei vorbelastetem Schutzmodul (Li-
feCheck defekt): LED “FAIL“ leuchtet für ca. 2 Sekunden auf.
Das vorbelastete Überspannungsschutzmodul sollte vorsorg-
lich ausgetauscht werden, um die weitere Anlagenverfügbar-
keit sicherstellen zu können.
ÂNach dem erfolgreichen Test, kann das Modul wieder in das
Basisteil gesteckt werden.
6.3 Ausschalten
Taste drücken bis LED “ON“ erlischt
oder
Gerät wird nach ca. 3 Minuten ohne Benutzung automatisch abgeschaltet. Das Gerät besitzt eine
automatische Abschaltfunktion. Erfolgt innerhalb von ca. 3 Minuten kein Prüfvorgang schaltet sich
das Gerät automatisch ab.
6.4 Laden
Beginnt die grüne LED “ON“ zu blinken sollte das Gerät geladen werden.
Mit dem mitgelieferten Steckernetzteil und dem USB-Verbindungskabel kann das Gerät über die
Netzsteckdose geladen werden. Sollte das Gerät über einen PC-USB-Anschluss geladen werden,
ist sicherzustellen dass dieser einen Ausgangsstrom von mindestens 500mA zu Verfügung stellt.
Solange der interne Akku geladen wird leuchtet die gelbe LED . Ist der Ladevorgang abge-
schlossen erlischt diese und das Gerät kann von der Stromversorgung getrennt werden.
9
Anmerkungen:
Wird das Gerät direkt nach beendetem Ladevorgang (LED erloschen) mit angeschlossener Stromversorgung im
Testmodus betrieben, ist es möglich dass die LED während des Testens kurzzeitig aueuchtet. Beim Ladevor-
gang ist auf eine Umgebungstemperatur von 0 ... +45° C zu achten.
7. Allgemeine Prüfhinweise
Benden sich Überspannungsschutzmodule mit unterschiedlichen LifeCheck-Symbolen
oder nur mit neuem LifeCheck-Symbol im Messkreis, sind diese bei jeder Überprüfung mit
dem M1+ um ca. 50 mm (entspricht ca. einer mechanischen Modullänge) aus dem Basisteil zu
ziehen.
Benden sich in der Umgebung der externen Antenne energiereiche elektromagnetische Felder mit
einer Frequenz im Bereich von 125 kHz kann die Funktionsweise des DEHNrecord DRC LC M1+
beeinträchtigt werden.
8. Aufbewahrung
Gerät über einen längeren Zeitraum nicht direkter Sonneneinstrahlung oder direktem Kontakt mit
anderen Wärmequellen aussetzen. Temperaturen über 60° C können die Kapazität und die Laufzeit
des integrierten Lithium-Ionen-Akkus auf Dauer beeinträchtigen.
9. Entsorgung
Das Gerät darf nicht über den Hausmüll entsorgt werden! Weiterführende Informationen ent-
nehmen Sie unserer Homepage: www.dehn.de
10
10. Technische Daten
Technische Daten DRC LC M1+ (RFID Leseeinheit)
Typ DRC LC M1+ Art-Nr.: 910 655
Anwendung Überprüfung von
Überspannungsschutzmodulen des Typs:
- BXT ML
Überprüfung Mittels LifeCheck®Technologie
RFID Übertragungsfrequenz 125 kHz
Prüfzeit ~ 5s
Messwertsignalisierung Status LEDs
Bedienung per Folientastatur
Anzeige Akkustatus über LED
Akku laden
Ladekabel
über beigestelltes USB Netzteil mit entsprechenden
Anschlußadapter
oder
über USB-Buchse (Typ A) am PC
Ladestrom
Ladespannung
Ladedauer (Durchschnitt)
max. 500mA
4,75 - 5,25 Vdc
1,5 h
Abmessungen Prüfgerät 122 mm x 69,1 mm x 33,5 mm
Gewicht Prüfgerät ca. 135 g
Betriebs- und Lagertemperaturbe-
reich -20 … +60°C
Ladetemperaturbereich 0 ... +45°C
Normen:
Sicherheit (el. Messgeräte)
Sicherheit (Einrichtungen der In-
formationstechnik)
EMV
Störfestigkeit
Störaussendung
ERM
EN 61010-1
UL 60950-1
EN 61326-1
EN 61000-6-2
EN 61000-6-3
ETSI EN 300330-1
11
Technische Daten LifeCheck®Sensor
Sensor
Anwendung
LCS DRC BXT (im Lieferumfang enthalten)
Art.Nr.: 910 652
für Blitzductor XT, BXT ML
Leitungslänge ca. 1m
RFID-Nennfrequenz 125 kHz
Verbindung Sensor mit
DRC LC M1+
über RJ12 Stecker an der Oberseite des Prüfgerätes
Abmessungen 90 x 51 x 12 mm
Gewicht Sensor ca. 50 g
Betriebstemperatur -20 … +65°C
Technische Daten 5W USB-Ladeadapter
Typ PSB05R
Eingangsspannung 100 bis 240 VAC
Eingangsstrom 200mA(RMS) @ 115VAC
80mA(RMS) @ 230 VAC
Ausgangsspannung 5 VDC
Ausgangsstrom max. 1 A
Abmessungen 75,32 x 45,96 x 31,67 mm
Gewicht ca. 61 g
Betriebstemperatur 0 … +45 °C
AC Eingang Clips US: RPA, Europa: RPE, UK: RPK, Australien: RPS
Normen ANSI/UL 60950-1
ANSI/UL 60950-22
Überspannungsschutz DEHN + SÖHNE Hans-Dehn-Str. 1 Tel. +49 9181 906-0
Blitzschutz/Erdung GmbH + Co.KG. Postfach 1640 www.dehn.de
Arbeitsschutz 92306 Neumarkt
DEHN schützt®.Germany
www.dehn.de
www.dehn.de
Publication No. 1822 / Update 06.17 Mat. No. 3006914 © Copyright 2017 DEHN + SÖHNE
GB
Surge Protection
Operating Instructions
Test device
DEHNrecord DRC LC M1+ Hand-Held Reader
2
CONTENTS
1. Application ................................................................................................................. 4
2. LifeCheck®.................................................................................................................. 4
3. Safety and application notes....................................................................................... 5
4. Components ................................................................................................................ 6
5. Function ...................................................................................................................... 7
6. Operation .................................................................................................................... 8
6.1 Switching on................................................................................................................ 8
6.2 Testing ......................................................................................................................... 8
6.3 Switching off ............................................................................................................... 8
6.4 Charging ...................................................................................................................... 8
7. General notes on testing ............................................................................................ 9
8. Storage ........................................................................................................................ 9
9. Disposal ....................................................................................................................... 9
10. Technical Data ........................................................................................................... 10
Note:
Information contained in this document may be changed without prior notice.
DEHN + SÖHNE GmbH + Co.KG. does not assume any liability in this respect.
3
Terms and definitions
BLITZDUCTOR®
Surge protection module manufactured by DEHN + SÖHNE
DEHNrecord DRC LC M1+
DEHNrecord DRC LC M1+ is a compact hand-held reader with integrated RFID technology for contactless
testing of surge protection modules (Blitzductors).
LifeCheck®
Contactless functional test of Blitzductor XT series surge arresters.
RFID
Radio Frequency Identication – Identication via radio technology which allows contactless reading of
data.
SPD
Surge Protective Device - Surge protection module
USB
Universal Serial Bus – Bus system for connecting external devices
4
1. Application
DEHNrecord DRC LC M1+ is a compact hand-held reader with integrated RFID technology (Radio Fre-
quency Identication) for contactless testing of surge protection modules. It is marked with the LifeCheck®
symbol.
LifeCheck®symbol:
The following surge protection modules feature LifeCheck®technology:
ÂBlitzductor XT; type: BXT ML... (with LifeCheck sensor, Part No. 910 652)
ÂBlitzductor XTU; type: BXT MLU... (with LifeCheck sensor, Part No. 910 652)
The DEHNrecord DRC LC M1+ reader can only be used for testing surge protection modules (SPDs) with
integrated LifeCheck®feature!
2. LifeCheck®
Protection modules with the LifeCheck®symbol feature an additional circuit. This circuit consists of a com-
bined RFID-based transmission and monitoring unit. Like an early warning system, LifeCheck®detects im-
minent thermal and electrical overload of the protection components. The test device DEHNrecord DRC LC
M1+ takes readings to check the normal operating condition of the protection module.
5
3. Safety and application notes
ÂBefore use, the DEHNrecord DRC LC M1+ reader and the components included in delivery are to be in-
spected for signs of damage. In case of damage, the reader and accessories must not be used.
ÂThe device may only be used under the conditions shown and referred to in these operating instructions.
ÂModication of or tampering with the reader as well as adding or removing components not intended
for this purpose is not permitted, threatens occupational safety and voids the warranty.
ÂThe reader may only be used by suitably trained electricians in line with the relevant safety regulations.
ÂIf it must be assumed that safe operation of the device can no longer be ensured, it must be withdrawn
from service and secured against being switched on accidentally.
ÂSafe operation is no longer ensured if
• the device shows signs of damage
• electrolyte has leaked
• the device does not work any more
• uids have penetrated the device
• the device has been inadequately stored and used
• the device has been roughly handled during transport
ÂHigh-energy electromagnetic elds with frequencies of about 125 Hz around the external antenna may
negatively affect the DEHNrecord DRC LC M1+ reader.
IEC 60417-6182:
Installation,
electrotechnical expertise
6
4. Components
The DEHNrecord DRC LC M1+ reader (Part No. 910 655) includes:
RFID reader unit
USB cable for charging the reader
Snap-on LifeCheck®sensor (for Blitzductor XT modules)
Power supply unit with exchangeable adapters (US, Europe, UK, Australia) for charging via
USB cable
BXT MOD LC M2 test module
1
2
3
4
5
5
4
3
2
1
7
5. Function
The button switches the device ON and OFF
The button starts testing
The LED shows the test result “SPD ok”
The LED shows the test result “Replace SPD”
LED; The reader is switched on; battery should be charged if the LED ashes
LED; Battery is being charged
5
3 4
1
2
6
1
2
3
4
5
6
8
6. Operation
6.1 Switching on
Briey press the button to switch on the reader and start a self-test. The LEDs ”PASS” and ”FAIL”
light up for a short period of time. The reader is operational as soon as the ”ON“ button lights up.
6.2 Testing
ÂPosition the LifeCheck® sensor above the module to be tested
and make sure that the LifeCheck®symbol of the sensor and
the protection module are in line with each other (see Figure)
ÂPull out protection module by approx. 50 mm (one mechanical
module length)
ÂPress the “TEST” button
ÂAfter testing, the following result is displayed: If the test was
successful: “PASS” LED lights up for about 2 seconds. If the
protection module is damaged (faulty LifeCheck®): “FAIL” LED
lights up for about 2 seconds. The damaged protection mo-
dule should be replaced to further ensure system availability.
ÂAfter successfully completing the test, the module can be
plugged back into the base part.
6.3 Switching off
Press the button until the “ON” LED goes out
or
the device is switched off automatically if no tests are performed for about 3 minutes.
6.4 Charging
The reader should be charged as soon as the green “ON” LED starts to ash.
The device is connected to the mains socket via the supplied power supply unit and USB cable. If
a USB connection of a PC is used for charging the device, ensure that it has an output current of
at least 500 mA.
As long as the integrated battery is being charged, the yellow . LED lights up. The LED goes out
after the battery has been fully charged and the reader can be disconnected from power supply.
Notes:
If the device is used directly after charging ( LED not lit) when still connected to the power
supply the LED might light up briey during testing.
Ensure that the ambient temperature lies between 0 and +45 °C during the charging procedure.
Other manuals for DEHNrecord DRC LC M1+
1
Table of contents
Languages:
Other dehn Test Equipment manuals
