Delabie NT 2443 User manual

Purger soigneusement les canalisations
avant la pose et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
before installing and commissioning the product.
Dokładnie wypłukać instalację przed
montażem i uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens
tot installatie of ingebruikname van de kraan over te gaan.
Purgar cuidadosamente las tuberías
antes de la instalación y de la utilización del producto.
Purgar cuidadosamente as canalizações
antes da colocação e utilização do produto.
Перед установкой и подключением устройства тщательно
промыть канализационные трубы напором воды.
PT
FR
EN
PL
NL
ES
RU
Mitigeur de douche mécanique mural
à encastrer, rosace Ø 116
Wall-mounted mechanical shower mixer
for recessed installation, wall plate Ø 116
Podtynkowa, mechaniczna bateria
natryskowa z rozetą Ø116.
Inbouwdouchemengkraan met
schuifrozet grote diameter (Ø 116)
Grifo mezclador de ducha mecánica
mural empotrado, rosetón Ø116.
Misturadora de duche mecânica
de parede encastrada, espelho Ø116.
Механический смеситель для душа
настенный встраиваемый, розетка Ø116
PL
FR
EN
NL
ES
PT
RU

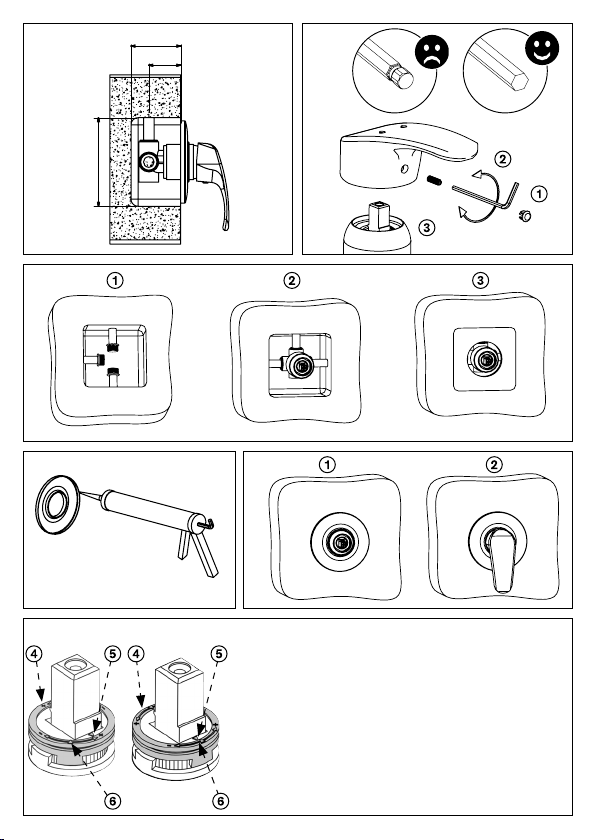

NT 2443
Indice C
2443




50-70
25-45
125x125
B
A
D E
C
Fd
Bague de réglage / Index ring / Pierścień regulujący / Begrenzingsring /
Tope de temperatura / Limitador de temperatura /  .
e
Repère eau mitigée sur la cartouche / Mixed water marker on the cartridge /
Oznaczenie WM na głowicy / Markering gemengd water op binnenwerk /
Marca en agua mezclada sobre el cartucho / Marca de água misturada
no cartucho /     .
.
f
Repère eau mitigée sur la bague / Mixed water marker on the index ring /
Oznaczenie WM na pierścieniu / Markering gemengd water op
begrenzingsring / Marca en agua mezclada sobre el tope / Marca de água
misturada no limitador /     .

INSTALLATION
• Alimenter en eau froide et en eau chaude à 70°C maximum (recommandée à 45°C pour éviter
les risques de brûlure).
• Pression : 1 bar (100 kPa) à 5 bar (500 kPa), recommandée 3 bar (300 kPa).
Différence de pression aux entrées : 1 bar maxi.
MITIGEUR ENCASTRÉ
• Réaliser une réservation d’encastrement murale : H.125  L.125 mm, profondeur 50 à 70 mm (fig. A).
• Démonter la manette du mitigeur (fig. B) en déclipsant la pastille puis en dévissant la vis à l’aide
d’une clé Allen de 2,5 . Retirer ensuite la rosace coulissante Ø 116.
• Positionner le mitigeur dans la réservation d’encastrement murale et raccorder les alimentations d’eau
et le départ de douche avec les tuyaux M1/2". Sceller ensuite l’ensemble (fig. C1 et C2).
• Combler la réservation murale, le corps du mitigeur devient alors indémontable (fig. C3).
• Placer du joint silicone à l’arrière de la rosace pour assurer l’étanchéité entre la rosace et le mur (fig. D).
Laisser une fente en bas afin de faciliter l’évacuation de l’eau résiduelle.
• Placer la rosace coulissante en butée sur le mur (fig. E1) puis remonter la manette sur le carré
de la cartouche (fig. E2).
FR
RAPPEL
• Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les réglementations en vigueur, les prescriptions des bureaux d'études fluides et les règles de l'art.
• Respecter le diamètre des tuyauteries permet d'éviter les coups de bélier ou pertes de pression/
débit (voir le tableau de calcul du catalogue et en ligne surwww.delabie.fr).
• Protéger l'installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence
d'entretien (pression conseillée 1 à 5 bar).
• Poser des vannes d'arrêt à proximité des robinets facilite l'intervention d'entretien.
• Les canalisations, filtres, clapets antiretour, robinets d'arrêt, de puisage, cartouche et tout appareil
sanitaire doivent être vérifiés au moins une fois par an et aussi souvent que nécessaire.
IL REVIENTÀ L'INSTALLATEUR LA RESPONSABILITÉ :
• DE RENDRE ÉTANCHE LA NICHE D’ENCASTREMENTAFIN D’INTERDIRE TOUTE ENTRÉE D’EAU ;
• D'EMPÊCHER, EN CAS DE PRÉSENCE ACCIDENTELLE D’EAU DANS LA NICHE
D’ENCASTREMENT (CONDENSATION, RUISSELLEMENT, FUITE...), TOUTE STAGNATION
ET D'ASSURER L’ÉVACUATION DE CETTE EAU À L’EXTÉRIEUR DE LA NICHE D’ENCASTREMENT ;
• DE VÉRIFIER AU MOINS UNE FOIS PAR AN ET AUSSI SOUVENT QUE NÉCESSAIRE L’ÉTANCHÉITÉ
DES JOINTS ENTRE LA ROSACE ET LAPLAQUE INOX ET LE MUR ET ENTRE LA ROSACE
OU LA PLAQUE INOX ET LE CORPS DU ROBINET. EN CAS DE BESOIN, LES REMPLACER.
Le non-respect de ces conseils risque d’engendrer des infiltrations dans le mur, pour
lesquelles DELABIE ne pourrait être tenu responsable.
EN CAS DE DOUTE, APPELEZ L’ASSISTANCE TECHNIQUE DELABIE AU [phone].

RÉGLAGE DE TEMPÉRATURE
Limitation de température :
• En sortie d’usine, tous les modèles de mitigeurs sont livrés avec butée de limitation de température
enclenchée pour évitertout risque de brûlure. En cas d’alimentation en eau chaude pré-mitigée
la butée de température maximale sera désactivée sur le mitigeur du point de puisage.
• La température maximale de l’ECS est fixée à 50°C pour les points de puisage destinés à latoilette
(Arrêté du 30/11/05).
Réglage de la butée d’eau mitigée (fig. B et F)
• Pour modifier le pré-réglage, déclipser et puis repositionner la bague de butée située sous la manette.
La position de la bague permet de limiter la température à la sortie du mitigeur.
• Pour accéder à la cartouche (fig. B), démonter la manette en déclipsant la pastille , dévisser la vis
à l’aide d’une clé Allen de 2,5 puis dévisser le cache écrou sur le corps de la robinetterie .
• Pour modifier le réglage de l’eau chaude (EC), déclipser la bague de butée d et la tourner dans le sens
des aiguilles d’une montre pour diminuer le réglage de l’EC, ou dans le sens inverse des aiguilles
d’une montre pour l’augmenter. Repositionner la bague en vérifiant la température de sortie
du mitigeur pour obtenir la température maximum désirée (fig. F1).
• Pour revenir dans la position EC maximum aligner le repère de la bague eavec le repère se situant
sur la cartouche f, (fig. F2).
FR
ENTRETIEN & NETTOYAGE
• Nettoyage du chrome et de l'Inox : ne jamais utiliser d'abrasifs ou tout autre produit à base
de chlore ou d'acide. Nettoyer à l'eau légèrement savonneuse avec un chiffon ou une éponge.
• Mise hors gel : purger les canalisations et actionner plusieurs fois la robinetterie pourlavider
de son contenu d'eau. En cas d’exposition prolongée au gel, nous recommandons de démonter
les mécanismes et de les stocker à l’abri.
Service Après-Vente :
Tél. : + 33 (0)3 22 60 22 74 - e-mail : [email protected]
Notice disponible sur : www.delabie.fr

INSTALLATION
• Supply with cold water and hot water at a maximum temperature of 70°C (we recommend 45°C).
• Supply pressure: 1 bar (100 kPa) to 5 bar (500 kPa), we recommend 3 bar (300 kPa).
Maximum pressure differential at the inlets: 1 bar.
RECESSED MIXER
• Provide a recessing area in the wall: H. 125  L. 125mm, 50 - 70mm deep (fig. A).
• Remove the control lever (fig. B) by removing the cover and unscrewthe grub screw using a 2.5mm
Allen key . Remove the Ø 116mm sliding wall plate.
• Place the mixer in the recessing area and connect the water supply and the outlet to the shower with
the M1/2” pipes, and seal the assembly (fig. C1 &C2).
• Fill the recessing area so that the mixer body cannot be removed, (fig. C3).
• Make sure there is awaterproof seal between the wall plate and thewall (fig. D). Leave a gap at
the bottom to allow any residual water to drain away.
• Mount the sliding wall plate against the wall (fig. E1) and replace the control lever on the square
section of the cartridge (fig. E2).
EN
THE INSTALLER MUST ENSURE:
• THE SEAL AROUND THE RECESSING HOUSING IS WATERPROOF TO PREVENTANY INGRESS
OF WATER;
• ANY WATER ACCIDENTALLY ENTERING THE RECESSING HOUSING (E.G. CONDENSATION,
RUN OFF, LEAKS, ETC.) HAS AN EXTERNAL DRAINAGE POINT TO PREVENTANY STAGNATION;
• THE INTEGRITY OF THE SEALS BETWEEN THE STAINLESS STEELWALLPLATE AND THE WALL
OR THE WALL PLATE AND THE MIXER AT LEAST ONCE A YEAR, AND MAKE GOOD IF NECESSARY.
If this advice is not followed, water may leak into the wall.
DELABIE cannot be held responsible for any ingress.
FOR FURTHER INFORMATION PLEASE CALL DELABIE TECHNICAL SUPPORT UK: 01491 821821.
ALL OTHER MARKETS: [phone].
REMEMBER
• Our mixers must be installed by professional installers in accordance with current regulations
and recommendations in your country, and the specifications of the fluid engineer.
• Sizing the pipes correctly will avoid problems offlow rate, pressure loss and water hammer
(see calculation table in our brochure and online at www.delabie.com).
• Protect the installation with filters, water hammer absorbers and pressure reducers to reduce
the frequency of maintenance (recommended pressure from 1 to 5 bar maximum).
• Install stopcocks close to the mixer to facilitate maintenance.
• The pipework, filters, non-return valves, stopcocks, bib taps, cartridge and all sanitary fittings should
be checked at least once ayear, and more frequently if necessary.

ADJUSTING THE TEMPERATURE
Maximum temperature limitation:
• The mixers are fitted with a maximum temperature limiter pre-set at the factory, to prevent the risk
of scalding. Where pre-mixed water is supplied to the mixer, the maximum temperature limiter should
be disengaged at the point-of-use. For the UK and Ireland we recommend installing an appropriate,
approved thermostatic mixing valve to provide safe, anti-scald hot water.
Adjusting the mixed water pre-set temperature (fig. B & F)
• To adjust the temperature pre-set, unclip and reposition the index ring located beneath the control
lever. The position of the index ring will limit the water temperature at the mixer outlet.
• To access the cartridge (fig. B), remove the control lever by removing the cover and unscrew
the grub screw using a 2.5mm Allen key , then unscrew the mixer body cover .
• To change the hot water (HW) setting, unclip the index ring d and turn clockwise to lower
the temperature, or anti-clockwise to increase it. Replace the index ring and check the temperature
at the mixed water outlet to achieve the desired maximum temperature (fig. F1).
• To return to the maximum hot water position, align the marker on the index ring ewith the marker
on the cartridge f, (fig. F2).
EN
MAINTENANCE & CLEANING
• Cleaning chrome and stainless steel: do not use abrasive, chlorine or any other acid-based
cleaning products. Clean with mild soapy water using a cloth or a sponge.
• Frost protection: drain the pipes and operate the mixer/tap several times to drain any remaining
water. In the event of prolonged exposure to frost, we recommend taking the mechanisms apart
and storing them indoors.
After Sales Care Support:
For the UK market only: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.co.uk
For all other markets: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.com

INSTALACJA
• Podłączyć wodę zimną i wodę ciepłą maksymalnie do 70°C (zalecane: 45°C, aby uniknąć ryzyka
oparzenia).
• Ciśnienie zasilania: 1 bar (100 kPa) do 5 barów (500 kPa), zalecane 3 bary (300 kPa).
Różnica ciśnienia na przyłączach: maksymalnie 1 bar.
BATERIA PODTYNKOWA
• Należy przewidzieć gniazdo w ścianie: H.125  L.125 mm, głębokość od 50 do 70 mm (Rys. A).
• Zdemontować uchwyt baterii (Rys. B) wyciągając zaślepkę i wykręcając śrubkę za pomocą imbusa 2,5 .
Następnie ściągnąć rozetę Ø116.
• Ustawić baterię w gnieździe i podłączyć zasilanie wwodę oraz przyłącze do rury zasilającej wylewkę Z1/2".
Następnie uszczelnić całość (Rys. C1 iC2).
• Zamknąć gniazdo. Wten sposób nie ma możliwości wymontowania baterii (Rys. C3).
• Nałożyć uszczelnienie z silikonu na tył rozety, aby zapewnić szczelność międzyrozetą a ścianą (Rys. D).
Pozostawić szczelinę z dołu, aby ułatwić ewakuację wody.
• Założyć rozetę, aby zatrzymała się na ścianie (Rys. E1) następnie założyć uchwyt na kwadrat głowicy
(Rys. E2).
PL
INSTALATOR JEST ODPOWIEDZIALNY ZA:
• USZCZELNIENIE WNĘKI MONTAŻOWEJ, ABY UNIKNĄĆ PRZEDOSTANIA SIĘ WODY.
• NIEDOPUSZCZENIE DO STAGNACJI I ZAPEWNIENIE EWAKUACJI WODY Z WNĘKI W PRZYPADKU
POJAWIENIA SIĘ WODY (KONDENSACJA, ŚCIEKANIE, WYCIEK...);
• USZCZELNIENIA MIĘDZY ROZETĄ LUB PŁYTĄ Z INOXU A ŚCIANĄ ORAZ MIĘDZY ROZETĄ LUB
PŁYTĄ Z INOXU A KORPUSEM BATERII MUSZĄ BYĆ SPRAWDZANE PRZYNAJMNIEJ RAZ NA ROK
LUB TYLE RAZY ILE JESTTO KONIECZNE. W RAZIE POTRZEBY NALEŻYJE WYMIENIĆ.
Nieprzestrzeganie zaleceń może spowodować przeniknięcie wody do ściany, za co DELABIE
nie ponosi odpowiedzialności.
W PRZYPADKU WĄTPLIWOŚCI, KONTAKT Z SERWISEM TECHNICZNYM DELABIE [phone].
UWAGA
• Nasza armatura musi być instalowana przez profesjonalnych instalatorów, przestrzegając
obowiązującego prawa, zapisów biur projektowych i dobrych praktyk.
• Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub straty ciśnienia/wielkości
wypływu (tabele z obliczeniami w katalogu i na stronie internetowej www.delabie.pl).
• Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia,
zmniejsza częstotliwość konserwacji (Zalecane ciśnienie: 1 do 5 barów).
• Instalacja zaworów odcinających w pobliżu armatury ułatwia konserwację.
• Instalacja, filtry, zawory zwrotne, zawory odcinające i czerpalne, głowice oraz każde urządzenie
sanitarne muszą być sprawdzane tyle razy ile jest to konieczne, jednak nie mniej niż raz w roku.

REGULACJA TEMPERATURY
Ograniczenie temperatury:
• Wszystkie nasze modele baterii są dostarczane z nastawionym fabrycznie ogranicznikiem temperatury,
aby uniknąć ryzyka oparzenia. W przypadku zasilania w wodę zmieszaną, instalator powinien zdjąć
ogranicznik temperatury maksymalnej na baterii w punkcie czerpalnym.
• Temperatura maksymalna CWU jest ustawiona między 55°C a 60°C w punktach czerpalnych
(Dz.U. Nr 75, poz. 690 Rozporządzenie Ministra Infrastruktury z 12/04/2002).
Regulacja ogranicznika temperatury wody zmieszanej (Rys. B i F)
• Aby zmienić ustawieniafabryczne należy odczepić i zmienić pozycję pierścienia ograniczającego pod
uchwytem. Pozycja pierścienia ogranicza temperaturę na wyjściu baterii.
• Aby dostać się do głowicy (Rys. B), należy zdjąć uchwyt odczepiając zaślepkę , odkręcić śrubkę
za pomocą imbusa nr 2,5 i odkręcić osłonę nakrętki na korpusie baterii .
• Aby zmienić ustawieniawody ciepłej (WC), należy odczepić pierścień ograniczający di przekręcić
go w kierunku ruchu wskazówek zegara, aby zmniejszyć temperaturę wody ciepłej lub w przeciwnym
kierunku, aby ją zwiększyć. Ustawić ponownie pierścień, sprawdzając temperaturę na wyjściu baterii,
aby otrzymać odpowiednią maksymalną temperaturę (Rys. F1).
• Aby powrócić do pozycji maksymalnejtemperatury wody ciepłej, należy dopasować znak na pierścieniu e
ze znakiem na głowicy f(Rys. F2).
PL
OBSŁUGA I CZYSZCZENIE
• Czyszczenie chromu i stali nierdzewnej: nie należy używać środków żrących, na bazie chloru
lub kwasu. Czyszczenie wodą z mydłem, za pomocą miękkiej szmatki lub gąbki.
• Ochrona przed mrozem: opróżnić instalację,wielokrotnie uruchomić celem ewakuacji wody.
W przypadku długotrwałego narażenia mechanizmów na mróz zalecamy ich demontaż i przechowywanie
w temperaturze pokojowej.
Serwis posprzedażowy i Pomoc techniczna:
Tel.: [phone] - e-mail: [email protected]
Ulotka jest dostępna na stronie: www.delabie.pl

INSTALLATIE
• Koud water en warm water maximum 70°C (aanbevolen temperatuur 45°C om het risico op
brandwonden uit te sluiten).
• Druk: 1 bar (100kPa) tot 5 bar (500 kPa), 3 bar aanbevolen (300 kPa).
Drukverschil op de toevoeren : 1 bar maximum.
INBOUW MENGKRAAN
• Maak een inkeping in de muur: H 125  L 125 mm, diepte 50 tot 70 mm (fig. A).
• Verwijder de hendel van de mengkraan (fig. B) door het afdekdopje te verwijderen en de schroef
los te draaien met behulp van een inbussleutel 2.5 . Verwijder vervolgens de schuifrozet Ø 116.
• Plaats de mengkraan in de inkeping en sluit de water toevoeren en de douche-uitgang met buis M1/2"
aan. Verzegel vervolgens het geheel (fig. C1 en C2).
• Vul de inkeping op zodat het kraanlichaam onverwijderbaar wordt (fig. C3).
• Plaats de siliconen ring op de achterkant van de schuifrozet om de afdichting tussen de rozet en de
muur te verzekeren (fig. D). Behoud een gleuf aan de onderkant van de rozet om de evacuatie van
eventueel restwater te vergemakkelijken.
• Plaats de schuifrozet tegen de muur (fig. E1) en breng de hendel terug aan op het mengpatroon (fig. E2)
.
NL
DE INSTALLATEUR DIENT:
• DE INBOUWRUIMTE WATERDICHT TE MAKEN ZODAT ER GEEN WATER KAN BINNENSIJPELEN.
• ER OVER TE WAKEN DAT BIJ DE TOEVALLIGE AANWEZIGHEID VAN WATER IN DE INBOUWRUIMTE
(CONDENSATIE, INSIJPELING, LEK,…) DIT WATER NIET KAN STAGNEREN EN GEMAKKELIJK
UIT DE INBOUWRUIMTE KAN WEGLOPEN.
• DE WATERDICHTHEID VAN DE DICHTINGENTUSSEN DE ROZET OF RVS AFDEKPLAAT
EN DE MUUR EN TUSSEN DE ROZETOF RVS AFDEKPLAAT EN HET KRAANLICHAAM MOET
MINSTENS EENMAAL PER JAAR EN ZO VAAK ALS NODIG GECONTROLEERD WORDEN.
INDIEN NODIG DE DICHTINGEN VERVANGEN.
De niet-naleving van deze aanbevelingen kan het risico op insijpeling met zich meebrengen,
waarvoor DELABIE niet aansprakelijk kan worden gesteld.
IN GEVALVANTWIJFEL, CONTACTOPNEMEN MET DE TECHNISCHE DIENSTVAN DELABIE:
+ 32 (0)2 520 16 76.
AANBEVELINGEN
• Onze kranen dienen geplaatst te worden door professionele vaklui die de plaatselijk geldende
reglementering, de voorschriften van de studieburelen en de "regels der kunst" dienen te respecteren.
• Respecteer de benodigde diameters van de leidingen om waterslagen of druk/debietverliezen
tegen te gaan (zie de berekeningstabel in de catalogus of op www.delabiebenelux.com).
• Bescherm de installatie met filters, waterslagdempers of drukregelaars en beperk zo het onderhoud
(Aanbevolen druk: 1 tot 5 bar).
• Plaats stopkranen in de nabijheid van de kraan om eventuele onderhoudswerkente vergemakkelijken.
• De leidingen, filters, terugslagkleppen, stopkranen, tapkranen, binnenwerken en andere sanitaire
toestellen dienen zo vaak als nodig gecontroleerd te worden of toch minstens 1 per jaar.

TEMPERATUURREGELING
Temperatuursbegrenzing:
• Alle modellen mengkranen worden vanuit de fabriek geleverd met een vooringestelde
temperatuursbegrenzing om zo elk risico op verbranding tegen te gaan. Wanneer men gaat voeden
met voorgemengd water, dient men de temperatuur blokkeringsring op de mengkraan te verwijderen.
• De maximumtemperatuur van het sanitair warm water is bepaald op 50°C voor de aftappunten
bestemd voor het wassen (Frans Besluit van 30/11/05).
Regelen van de temperatuurs begrenzingsring (fig. B en F)
• Om de vooringestelde temperatuursbegrenzing te wijzigen, de regelring juist onder de greep losclipsen
en opnieuw instellen. De positionering van de ring laat toe de temperatuur op de uitgang van de kraan
te begrenzen.
• Om toegangte krijgen tot het binnenwerk (fig. B), de greep demonteren doorhet knopje in te drukken ,
de schroef losmaken met behulp van een inbussleutel 2,5 en vervolgens het afdekkapje van de
schroef op het kraanlichaam losschroeven .
• Om de warmwater regeling te wijzigen (WW), de begrenzingsring losclipsen d en in wijzerzin draaien
om de warmwaterregeling te verminderen, in tegenwijzerzin draaien om die te vermeerderen. De ring
terugplaatsen en ondertussen de temperatuur aan de uitgang controleren om zeker te zijn dat de
gewenste maximumtemperatuur wordt bekomen (fig. F1).
• Om terug te keren naar de maximum warmwatertemperatuur, de inkeping op de ring eop dezelfde
plaats als de inkeping op het binnenwerk plaatsen f, (fig. F2).
NL
ONDERHOUD EN REINIGING
• Reinigen van chroom en rvs: gebruik nooit schuurmiddelen en chloorhoudende of andere
chemische producten: reinig met zeepwater en een zachte doek of spons.
• Vorstvrij stellen: spoel de leidingen en stel de kraan enkele keren na elkaar in werking zodat
ze volledig geledigd wordt. Bij blootstelling aan vorst, raden we aan het mechanisme te demonteren
en af te schermen.
Dienst Na Verkoop en Technische dienst:
Tel.: + 32 (0)2 520 16 76 - e-mail: [email protected]
Deze handleiding is beschikbaar op www.delabiebenelux.com

INSTALACIÓN
• Suministrar aguafría y agua caliente hasta 70°C máximo (se recomienda 45°C para evitarescaldaduras).
• Presión: 1 bar (100kPa) a 5 bar (500 kPa) se recomienda 3 bar (300 kPa).
Diferencia de presión en las entradas: máxima de 1 bar.
GRIFO MEZCLADOR EMPOTRADO
• Proporcionar un espacio reservado en lapared: H.125  L.125 mm, profundidad entre 50 y70 mm (fig. A).
• Desmontar la maneta del grifo mezclador (fig. B) quitando la pastilla destornillar el tornillo con
la ayuda de una llave Allen de 2,5 . Quitar el rosetón corredero Ø116.
• Colocar el grifo mezclador en el espacio reservado en la pared y conectar la alimentación de agua
y la salida de la ducha con las tuberías M1/2". A continuación, sellar el conjunto (fig. C1 yC2).
• Cerrar el espacio en la pared, para que el grifo mezclador sea inamovible (fig. C3).
• Colocar el sello de silicona en la parte posterior del rosetón para asegurar la impermeabilización entre
el rosetón y la pared (fig. D). Dejar una ranura en la parte inferior para facilitar la evacuación de agua
residual.
• Colocar el rosetón corredor en la pared (fig. E1) a continuación, volver a montar la maneta
en el cuadrado del cartucho (fig. E2).
ES
RESPONSABILIDAD DEL INSTALADOR:
• PROPORCIONAR ESTANQUEIDAD DEL NICHO DE ENCASTRE PARA EVITAR LA ENTRADA DEAGUA;
• EN CASO DE PRESENCIA ACCIDENTAL DE AGUA EN EL NICHO ENCASTRE (CONDENSACIÓN,
ESCORRENTÍA, FUGAS …) DEBE EVITAR SU ESTANCAMIENTO YASEGURAR SU DRENAJE
AL EXTERIOR DEL NICHO DE ENCASTRE;
• LA IMPERMEABILIDAD DE LAS JUNTAS ENTRE EL PLAFÓN O LA CHAPAACERO INOXIDABLE
Y LA PARED Y ENTRE EL PLAFÓN O LA PLACA INOXIDABLE Y EL CUERPO DEL GRIFO DEBE
SER VERIFICADO AL MENOS UNA VEZ AL AÑO O CUANTAS VECES SEA NECESARIO.
REEMPLAZAR EN CASO DE NECESIDAD.
De incumplir estos consejos corre peligro de engendrar infiltraciones en la pared, de las cuales
DELABIE no se hace responsable.
EN CASO DE DUDA, LLAME LA ASISTENCIATÉCNICA DE DELABIE : [phone].
RECUERDO
• Nuestras griferías deben estar instaladas por instaladores profesionales respetando las
reglamentaciones vigentes, las prescripciones de las oficinas de proyectos fluidas.
• Respetar el diámetro de las tuberías permite evitar los golpes de ariete o pérdidas de presión/gasto
(ver cuadro de cálculo del catálogo y en línea sobre www.delabie.es).
• Proteger la instalación con filtros, antiarietes o reductores de presión disminuye la frecuencia de
mantenimiento (presión aconsejada 1 a 5 bar).
• Poner llaves de paso cerca de los grifos facilita la intervención de mantenimiento.
• Las tuberías, las llaves de paso, válvulas antirretorno, de purga, cartuchos y todo aparato sanitario
deben revisarse siempre que sea necesario y por lo menos una vez al año.

ARREGLO DE TEMPERATURA
Limitación de temperatura:
• De fábrica, todos los modelos de grifos mezcladores son entregados con un limitador de temperatura
enganchado para evitar todo riesgo de quemadura. En caso de alimentación en agua caliente
premezclada, el tope de temperatura máxima será desactivado en el grifo mezclador del punto de uso.
• La temperatura máxima delACS está fijada a 50°C para los puntos de agua destinados a la limpieza.
(Legislación del 30/11/05 en Francia).
Arreglo del tope de temperatura (fig. B y F)
• Para modificar el prearreglo, quitar y después reponer el tope de temperatura situado bajo la maneta. La
posición del tope permite limitar la temperatura a la salida del grifo mezclador.
• Para accederal cartucho (fig. B), desmontar la maneta quitando la pastilla , destornillar eltornillo con
la ayuda de una llave Allen de 2,5 luego destornillar el tapón sobre el cuerpo de la grifería .
• Para modificar el arreglo del agua caliente (AC), quitar el tope d y girarlo en el sentido de las agujas
de un reloj para disminuir el arreglo del AC, o en el otro sentido para aumentarlo. Reponer el tope
verificando la temperatura de salida del grifo mezclador para obtener latemperatura máxima
deseada (fig. F1).
• Para volver a la posición AC máxima alinear la indicación del tope econ la indicación sobre
el cartucho f, (fig. F2).
ES
CONSERVACIÓN Y LIMPIEZA
• Limpieza del cromo y del acero inoxidable: jamás utilizar abrasivos u otro producto a base
de cloro o a base de ácido. Limpiar al agua ligeramente jabonosa, con un trapo o una esponja.
• Puesta fuera de helada: purgue las canalizaciones, y accione muchas veces el grifo mezclador
para vaciarlo de su contenido de agua. En caso de exposición prolongada al hielo, recomendamos
desmontar los mecanismos y colocarlos en un lugar protegido.
Servicio postventa y Asistencia técnica:
Tel.: [phone] - e-mail: [email protected]
Esta instrucción está disponible en: www.delabie.es

INSTALAÇÃO
• Alimentar com águafria e água quente a um máximo de 70°C (temperatura recomendada 45°C
para evitar o risco de queimaduras).
• Pressão: 1 bar (100kPa) a 5 bar (500 kPa) recomendado 3 bar (300 kPa).
Diferença de pressão nas entradas: 1 bar no máximo.
MISTURADORA ENCASTRADA
• Prever um espaço reservado na parede: H.125  L.125 mm, profundidade entre 50 a 70 mm (fig. A).
• Desmontar o manípulo da misturadora (fig. B) retirando a pastilha de seguida desapertar
o parafuso com a ajuda de uma chave Allen de 2,5 . Retirar o espelho deslizante Ø116.
• Posicionar a misturadora no espaço reservado na parede e fazer as ligações de água e duche com
os tubos M1/2". De seguida, selar o conjunto (fig. C1 eC2).
• Fechar o espaço na parede, o corpo da misturadora deve estar totalmente fixo (fig. C3).
• Colocar silicone na parte de trás do espelho para garantir a estanquidade entre o espelho e a parede (fig. D).
Deixar uma ranhura no fundo para facilitar a evacuação da água residual.
• Colocar o espelho deslizante na parede (fig. E1) de seguida, voltar a montar o manípulo sobre
o encaixe do cartucho (fig. E2).
PT
LEMBRESE
• As nossas torneiras devem ser instaladas por instaladores profissionais, respeitando
as regras em vigor, as prescrições dos gabinetes de estudo e as regras de arte.
• Respeitar o diâmetro das tubagens permite evitar os golpes de martelo ou perdas de pressão/débito.
• Proteger a instalação com filtros, anti-golpe de martelo ou redutores de pressão diminui a
frequência de manutenção (pressão aconselhada 1 a 5 bar).
• Instalar válvulas de segurança na proximidade das torneiras facilita a intervenção de manutenção.
• As canalizações, filtros, válvulas antirretorno, torneiras de segurança, de purga, cartuchos e todos os
aparelhos sanitários devem serverificados sempre que necessário e pelo menos, uma vez por ano.
É DA RESPONSABILIDADE DO INSTALADOR:
• PROVIDENCIAR A ESTANQUIDADE DO NICHO DE ENCASTRAMENTO DE MODO A INTERDITAR
TODAS AS ENTRADAS DE ÁGUA;
• EM CASO DE PRESENÇA ACIDENTAL DE ÁGUA NO NICHO DE ENCASTRAMENTO
(CONDENSAÇÃO, FUGAS, …) DE IMPEDIR TODA A ESTAGNAÇÃO E DE ASSEGURAR
A EVACUAÇÃO DAS MESMAS PARA O EXTERIOR DO NICHO DE ENCASTRAMENTO;
• A ESTANQUIDADE DAS JUNTAS ENTRE O ESPELHO OU PLACA INOX E A PAREDE E ENTRE
O ESPELHO OU PLACA INOX E O CORPO DA MISTURADORA DEVE SER VERIFICADA PELO
MENOS UMA VEZ POR ANO OU QUANTO NECESSÁRIO. EM CASO DE NECESSIDADE DEVE SER
SUBSTITUÍDA.
O desrespeito destes conselhos pode ter como consequência infiltrações na parede, pelas
quais a DELABIE não poderá ser responsabilizada.
EM CASO DE DÚVIDA, CONTACTE AASSISTÊNCIA TÉCNICA DELABIE: [phone].

REGULAÇÃO DE TEMPERATURA
Limitação de temperatura:
• De fábrica, todos os modelos de misturadora são entregues com o limitador de temperatura ativo
para evitartodos os riscos de queimadura. No caso de alimentação de água quente pré-misturada,
o limitador de temperatura máxima será desativado na misturadora do ponto de utilização.
• A temperatura máxima de AQS é fixada a 50°C para os pontos de utilização destinadas às casas
de banho (Decreto de 30/11/05 em França).
Regulação do limitador de água misturada (fig. B e F)
• Para modificar a pré-regulação, retirar e reposicionar o limitador situado sob o manípulo.
A posição do limitador permite limitar a temperatura à saída da misturadora.
• Para aceder ao cartucho (fig. B), desmontar o manípulo retirando a pastilha , desapertar o parafuso
com a ajuda de uma chave Allen de 2,5 desapertar a proteção da porca no corpo da torneira .
• Para modificar a regulação de água quente (AQ), retirar o limitador de temperatura d e fazer girar no
sentido dos ponteiros do relógio para diminuir a regulação de AQ, ou no sentido inverso dos ponteiros
do relógio para a aumentar. Reposicionar o limitador verificando a temperatura de saída da misturadora
para obter a temperatura máxima desejada (fig. F1).
• Para voltar à posição máxima de AQ alinhar o símbolo do limitador ecom o símbolo que se situa
no cartucho f, (fig. F2).
PT
Suporte Técnico e Serviço Pós-Venda:
Tel: [phone] - email: [email protected]
Esta ficha está disponível em : www.delabie.pt
CONSERVAÇÃO & LIMPEZA
• Limpeza do cromado e do Inox : nunca utilizar produtos abrasivos ou à base de cloro ou ácido.
Limpar com água ligeiramente ensaboada, com um pano ou esponja.
• Riscos de gelo: purgar as canalizações a acionar diversas vezes a misturadora para vazar a água nela
contida. Em caso de exposição prolongada ao gelo, recomendamos desmontar os mecanismos
e colocá-los em local abrigado.

УСТАНОВКА
•          70°C (
45°C,    ).
• : 1  (100 ) – 5  (500 ),  3  (300 ).  
 :  1 .
ВСТРАИВАНИЕ СМЕСИТЕЛЯ
•     :  125 x 125 ,  50 - 70  (Схема A).
•    (Схема B)    ,     
  2,5 .     Ø116.
•           
       M1/2’’.    (Схема C1 C2).
•    ,       (Схема C3).
•          
  (Схема D).     ,     
•      (Схема E1)      
    (Схема E2).
RU
   :
•          ;
•         , 
, …,        ;
•         
           
          ,  .
  ,  .
Несоблюдение данных советов может повлечь за собой просачивание воды в стену, за что
DELABIE ответственности не несет.
        DELABIE
[phone] / 7 495 787 62 04.
НАПОМИНАНИЕ
• Наша сантехническая арматура должна устанавливаться профессиональными
сантехниками         .
• Соблюдение диаметра труб       /
 (.         www.delabie.ru).
• Защита установки ,     
      ( : 1 - 5 ).
• Установка запорных вентилей      .
•  , ,  ,  ,   ,
          ,
 ,      .

РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ
Ограничение температуры:
•           
    .     
           
.
•      - 50 º   ,
  .
Регулирование стопора смешанной воды (Схема B F)
•    ,     ,
  .
        .
•     (Схема B),  ,   ,  
  2,5         .
•      (),    d  
  ,     ,    ,
 .    ,       
    (Схема F1).
•            e
  f, (Схема F2).
RU
УХОД И ЧИСТКА
• Чистка хромированной поверхности и поверхности из нержавеющей стали: 
            .
       .
• Защита от замораживания:       
    ,       .  
   ,   
    .
Послепродажное обслуживание и техническая поддержка
ПРЕДСТАВИТЕЛЬСТВО В РОССИИ тел.: [phone]
 : [email protected]
After Sales Care and Technical Support: DELABIE SCS: E-mail: [email protected]
