Delabie TEMPOMATIC 428150 User manual

Robinet électronique d’urinoir
en traversée de cloison
Cross wall
electronic urinal valve
Elektronischer Urinalspüler
für Hinterwandmontage
Zaścienny, elektroniczny
zawór do pisuaru
Elektronische urinoirspoeler
voor installatie door de muur
Grifo electrónico para urinário
con montaje transmuro
Torneira eletrónica de urinol
para atravessar a parede
Purger soigneusement les canalisations
avant la pose et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
before installing and commissioning the product.
Vor Montage und Inbetriebnahme des Produkts
die Anschlussleitungen regelkonform spülen.
Dokładnie wypłukać instalację
przed montażem i uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens
tot installatie of ingebruikname van de kraan over te gaan.
Purgar cuidadosamente las tuberías
antes de la instalación y de la utilización del producto.
Purgar cuidadosamente as canalizações
antes da colocação e utilização do produto.
PT
DE
DE
FR
FR
EN
EN
PL
PL
NL
NL
NL
ES
DE
DE
FR
FR
EN
EN
PL
PL
PT
NL
NL
NL
ES
NT 428
Indice A

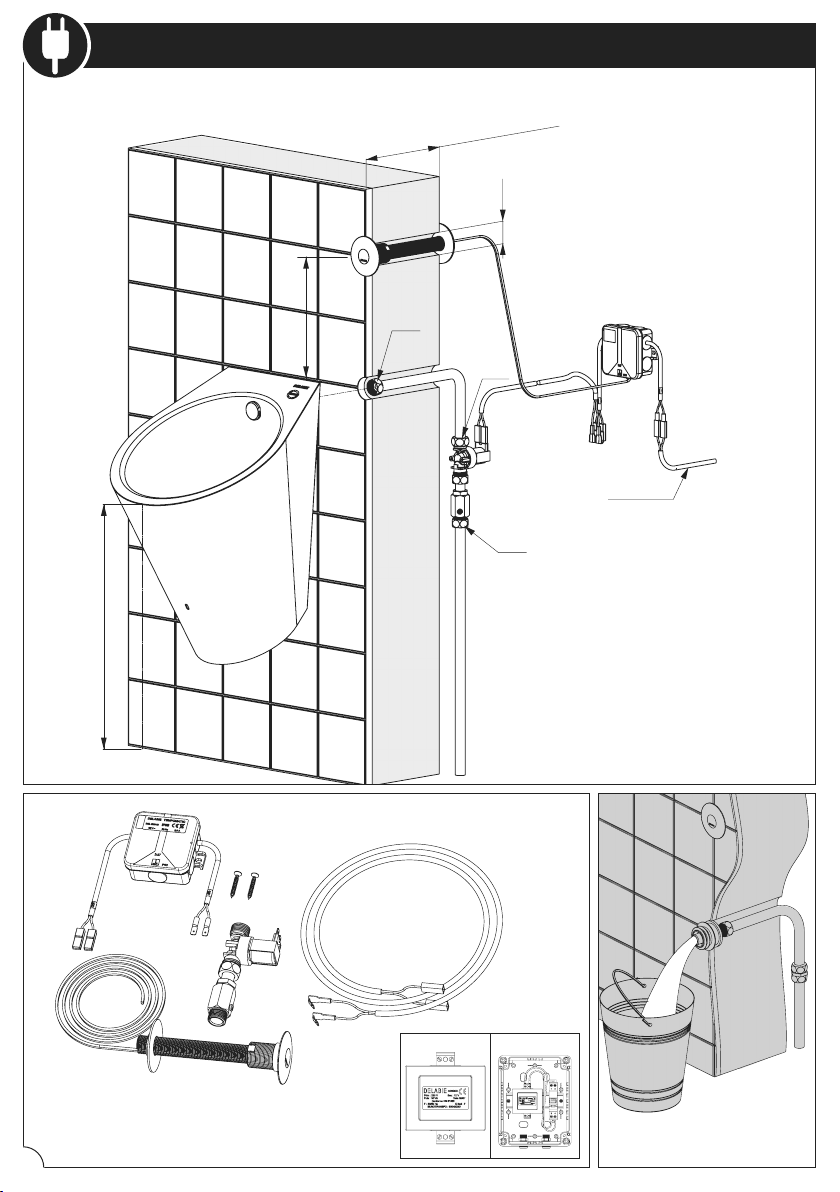

TEMPOMATIC

428150 : 155 max
428200 : 225 max
Ø
34
700
150
1/2"
1/2"
12V
2 x 1 mm²
1/2"
A
406000 406220
428150  428200
1

EV
12V
B
D
C
E
428150 :155 Max
428200 : 225 Max
34
F
2

G
H
230V
12V
12V 230V
I2I1
3

L
J
K
+
-
4

M
– sec + sec
5

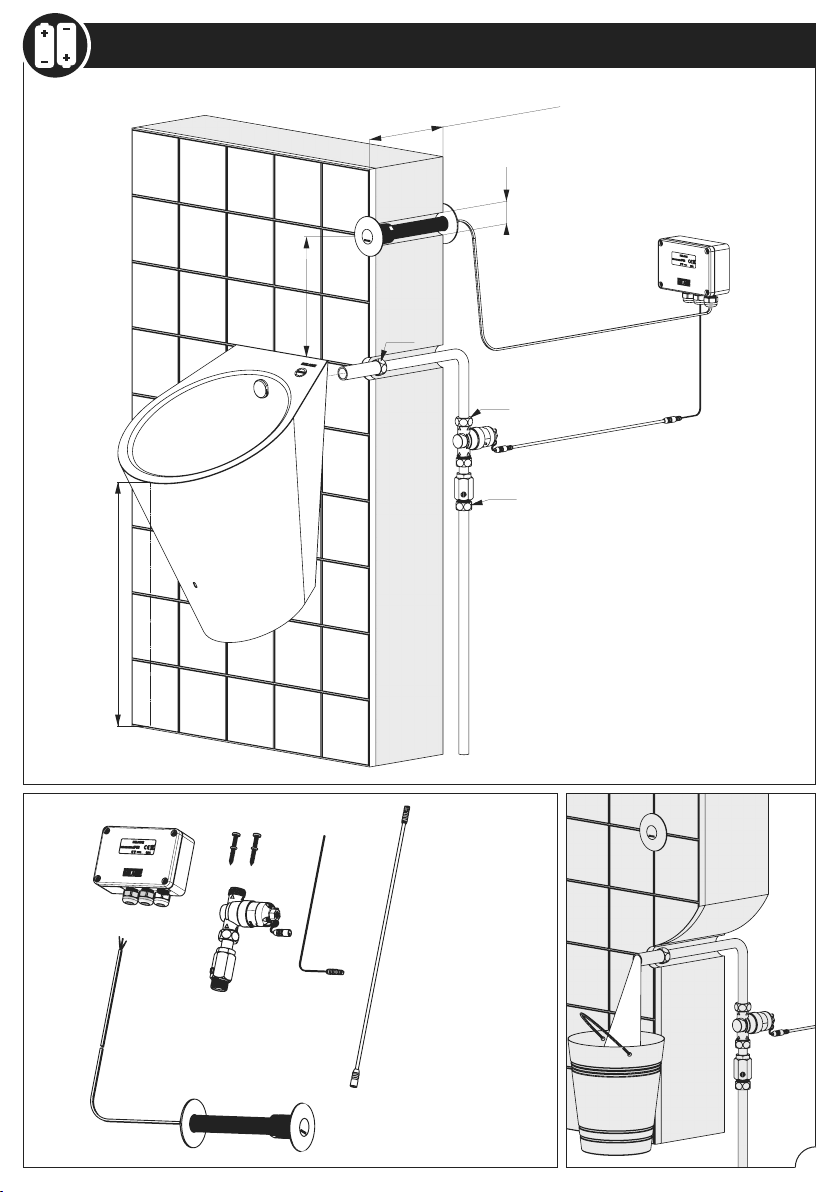

428156: 155 max
428206: 225 max
700
150
1/2"
1/2"
1/2"
Ø 34
A
428156  428206
6

428156: 155 max
428206: 225 max
700
Ø 34
B
D
C
E
F
7

G
I
H
8

L
K
+
-
– sec + sec
J

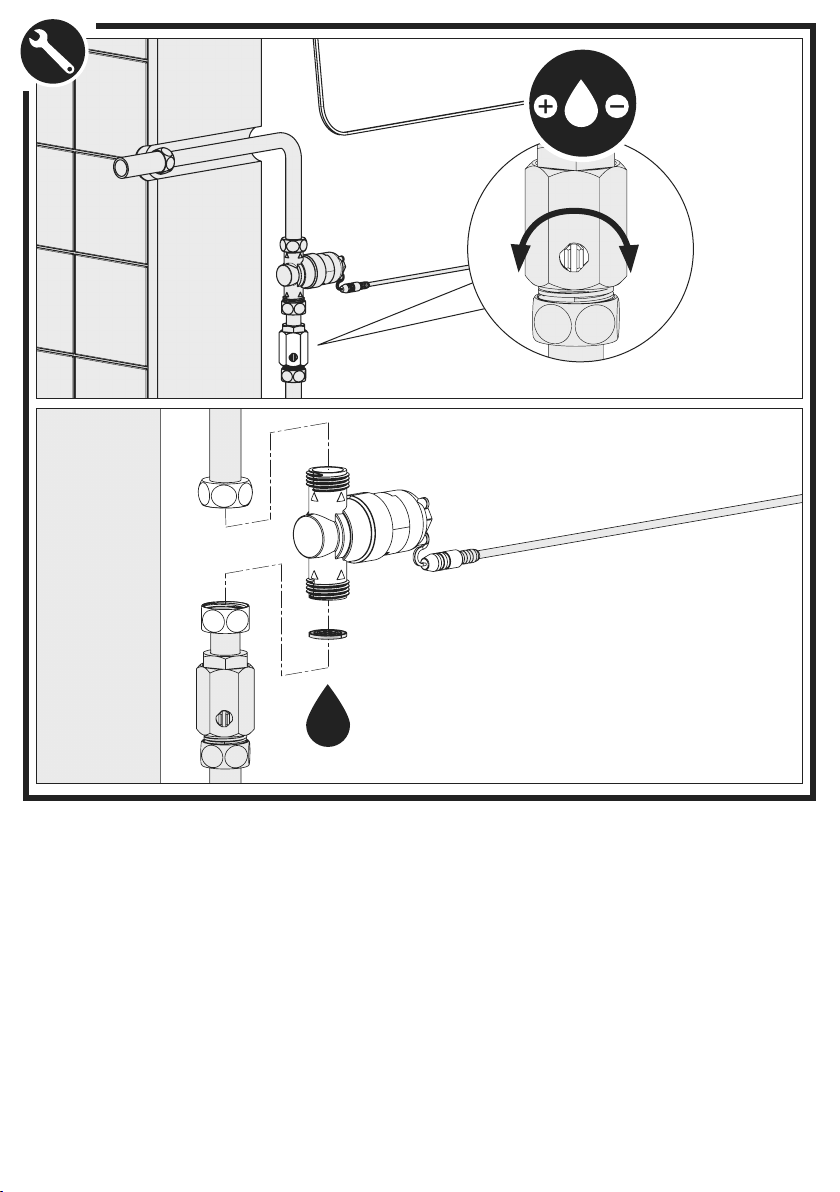

9

10

OPERATION
• Déclenchement de la chasse au départ de l’utilisateur.
CARACTÉRISTIQUES
ROBINET ÉLECTRONIQUE D’URINOIR
Alimentation électrique :
• Versions secteur (réfs. 428150 et 428200) :
- 220240 V / 5060 Hz classe II (sans prise de terre).
- L’installation doit être conforme aux normes en vigueur dans votre pays (en France, NF C 15100).
- Si le câble d’alimentation est endommagé, il doit être remplacé par l’installateur.
- Commander séparément un transformateur 406000 ou 406220.

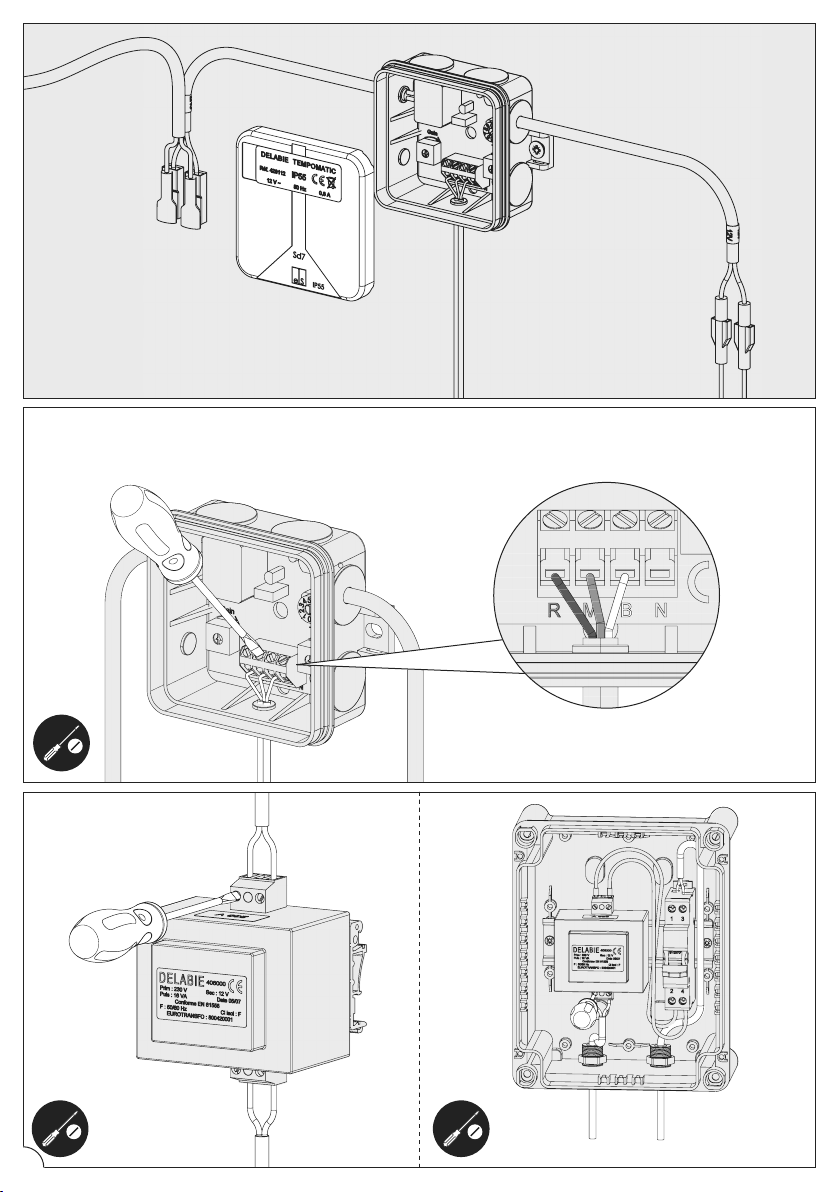

- Raccordement du détecteur sur le bornier RMB : câble rouge sur le R, tresse de blindage sur le M, câble blanc
sur le B (fig. H page 3).
• Versions piles (réfs. 428156 et 428206) :
- 2 piles Lithium 3V, fournies dans le boitier.
- Pour la bonne conservation des piles, la température ambiante doit être ≥ 5°C.

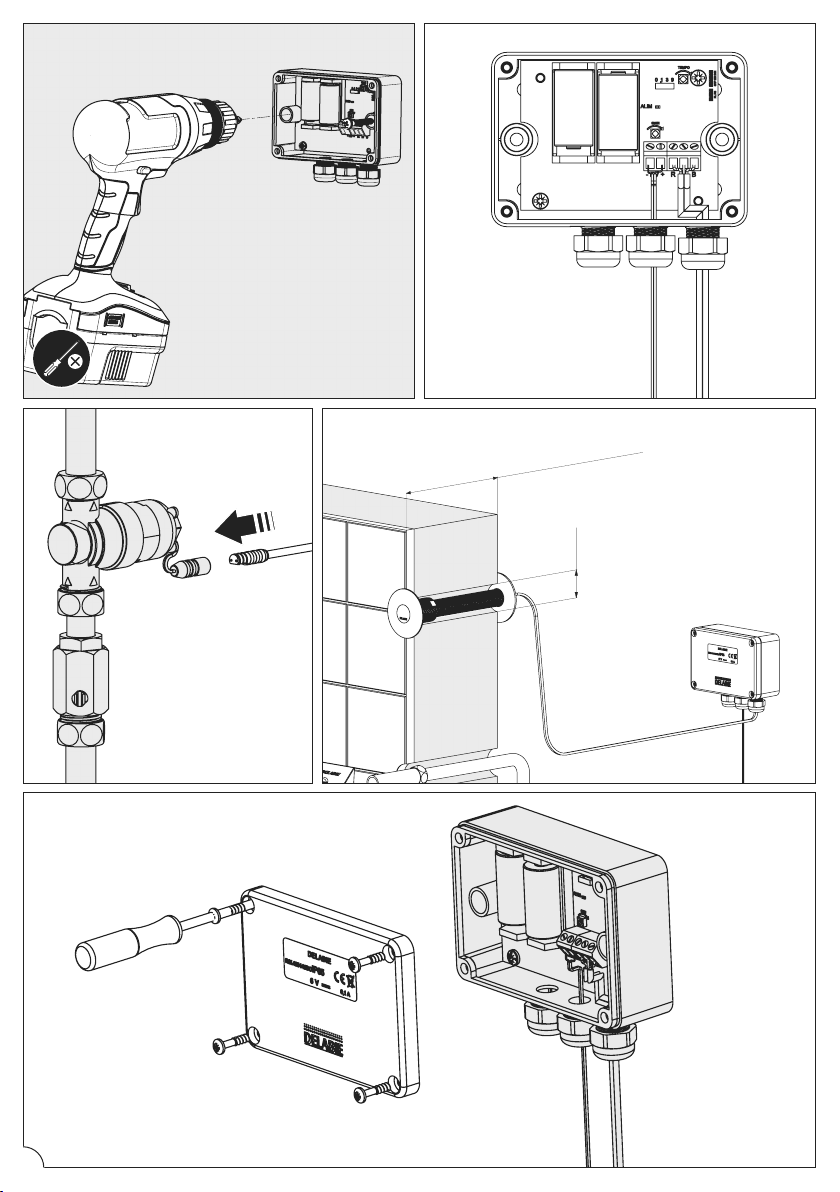

- Boîtier électronique étanche IP65 (fig. B et C page 7).
- Raccordement du détecteur sur le bornier RMB : câble rouge sur le R, tresse de blindage sur le M, câble blanc
sur le B (fig. G page 8).
- Pour connecter l’électrovanne au boîtier électronique, le fil rouge doit être connecté sur la borne et le fil noir
sur la borne .
• La tenue des câbles sera assurée par une pose fixe (collier ou gaines rigides).
• Température ambiante maxi de fonctionnement : 40°C.
Alimentation hydraulique :
• La flèche gravée derrière l’électrovanne correspond au sens d’écoulement de l’eau.
• Pression : 1 bar (100 kPa) à 5 bar (500 kPa) recommandée 3 bar (300 kPa).
• Débit de base pour un urinoir classique : 0,15 l/sec.
• Débit du TEMPOMATIC : 0,32 l/sec à 1 bar, 0,45 l/sec à 2 bar, 0,50 l/sec à 3 bar.
• Calculer les tuyauteries en fonction des débits probables et de la pression dynamique.
INSTALLATION
• Pour éviter les interférences des rayons IR, ne pas installer deux robinetteries électroniques face à face
ou face à un miroir ou un objet brillant.
• Ne pas couper ni rallonger le fil de détection.
• L’ÉTANCHÉITÉ DES JOINTS ENTRE LA ROSACE OU LA PLAQUE INOX ET LE MUR DOIT ÊTRE VÉRIFIÉE
AU MOINS UNE FOIS PAR AN ETAUSSI SOUVENT QUE NÉCESSAIRE. EN CAS DE BESOIN, LES REMPLACER.
Le non-respect de ces conseils risque d’engendrer des infiltrations dans le mur, pour lesquelles
DELABIE ne pourrait être tenu responsable.
EN CAS DE DOUTE, APPELEZ L’ASSISTANCE TECHNIQUE DELABIE AU [phone].
FR
11

RAPPEL
• Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les réglementations en vigueur, les prescriptions des bureaux d'études fluides et les règles de l'art.
• Respecter le diamètre des tuyauteries permet d'éviter les coups de bélier ou pertes de pression/débit
(voir le tableau de calcul du catalogue et en ligne sur www.delabie.fr).
• Protéger l'installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence d'entretien
(pression conseillée 1 à 5 bar).
• Poser des vannes d'arrêt à proximité des robinets facilite l'intervention d'entretien.
• Les canalisations, filtres, clapets antiretour, robinets d'arrêt, de puisage, cartouche et tout appareil sanitaire
doivent être vérifiés au moins une fois par an et aussi souvent que nécessaire.
ENTRETIEN & NETTOYAGE
• Nettoyage du chrome et de l'Inox : ne jamais utiliser d'abrasifs ou tout autre produit à base de chlore ou d'acide.
Nettoyer à l'eau légèrement savonneuse avec un chiffon ou une éponge.
• Mise hors gel : purger les canalisations et actionner plusieurs fois la robinetterie pour la vider de son contenu d'eau.
En cas d’exposition prolongée au gel, nous recommandons de démonter les mécanismes et de les stocker à l’abri.
Service Après-Vente :
Tél. : + 33 (0)3 22 60 22 74 - e-mail : [e-mail]
Notice disponible sur : www.delabie.fr
FONCTIONNEMENT DES VERSIONS ÉLECTRONIQUES
• Versions secteur (ref. 428150 et 428200) :
Réglage d’usine : "PROG 1" :
PROG

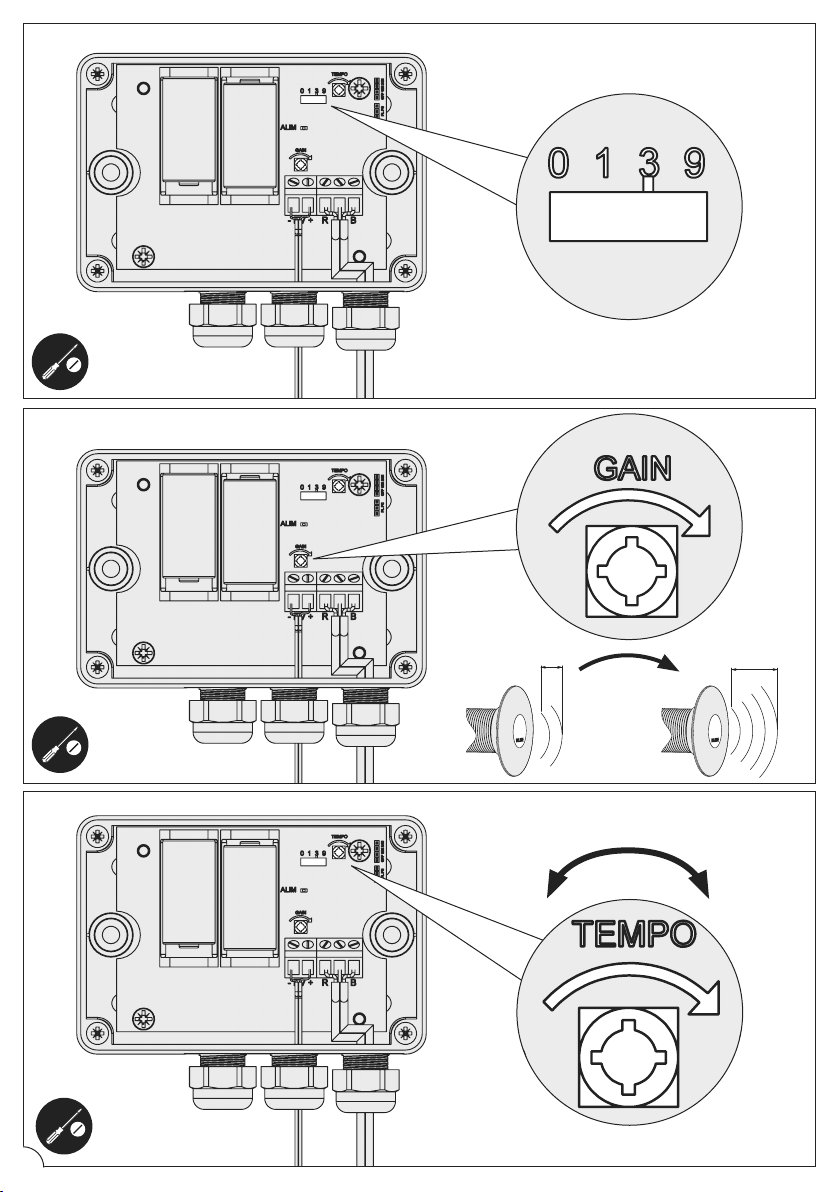

(fig. K)Détection de présence (fig. L)Temps de prise en compte Pré-rinçage Temps de rinçage (fig. M)Rinçage périodique
115 - 50 cm 3 sec 2 sec 3 - 12 sec Toutes les 24 h *
215 - 50 cm 3 sec - 3 - 12 sec Toutes les 24 h *
315 - 50 cm - - Pendant la présence
de l’usager -
• Versions piles (ref. 428156 et 428206) :
PROG
(fig. K)Détection de présence (fig. L)Temps de prise en compte Temps de rinçage (fig. M)Rinçage périodique (fig. I)
315 - 50 cm 5 sec 3 - 12 sec OFF - 12 h -24 h *
* après la dernière utilisation
12

OPERATION
• Flush triggered by user’s departure.
EN
EN
TECHNICAL CHARACTERISTICS
ELECTRONIC URINAL VALVE
Electrical supply:
• Mains versions (ref. 428150 & 428200):
- 220240V/5060 Hz class II (without earth).
- The installation must conform to local Electrical Regulations/Standards and must be installed by a competent,
qualified electrician.
- If the supply cable is damaged, the installer must replace it.
- Order a transformer ref. 406000 or 406220 separately.
- Connect the sensor to the RMB terminal: red wire to the R terminal, screen wire to the M terminal and white cable
to the B terminal (Fig. H page 3).
• Battery-operated versions (ref. 428156 & 428206):
- 2 Lithium 3V batteries are supplied in the box.
- The ambient temperature should be ≥ 5°C to ensure batteries function correctly.
- The IP65 waterproof electronic housing IP65 (Fig. B & C page 7).
- Connect the sensor to the RMB terminal: red wire to the R terminal, screen wire to the M terminal and white cable
to the B terminal (Fig. G page 8).
- To connect the solenoid valve to the electronic unit, the red wire must be connected to the terminal
and the black wire to the terminal.
• Secure the cables in place with a fixed router e.g. a rigid sheath or cable holder.
• Maximum ambient operating temperature: 40°C.
Hydraulic supply:
• The arrow engraved on the solenoid indicates the direction of the water flow
• Pressure: 1 - 5 bar (100 - 500kPa), 3 bar recommended (300kPa).
• Base flow rate for a standard urinal: 0.15 L/sec
• TEMPOMATIC flow rate: 0.32 L/sec at 1 bar, 0.45 L/sec at 2 bar, 0.5 L/sec at 3 bar.
• Calculate sizing of pipes using probable flow rates and dynamic pressure.
INSTALLATION
• To avoid interference from infrared beams do not install the electronic valves opposite a shinny or bright object.
Do not install two electronic valves opposite each other.
• Do not cut or lengthen the detector cable.
• THE INTEGRITY OF THE SEALS BETWEEN THE WALL PLATE OR STAINLESS STEEL WALL PLATE
AND THE WALL MUST BE CHECKED AT LEAST ONCE A YEAR, AND MADE GOOD IF NECESSARY.
If this advice is not followed, water may leak into the wall. DELABIE cannot be held responsible
for any ingress.
FOR FURTHER INFORMATION PLEASE CALL DELABIE TECHNICAL SUPPORT UK: 01491 821821.
ALL OTHER MARKETS: [phone].
13

After Sales Care Support:
For the UK market only: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.co.uk
For all other markets: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.com
REMEMBER
• Our valves must be installed by professional installers in accordance with current regulations
and recommendations in your country, and the specifications of the fluid engineer.
• Sizing the pipes correctly will avoid problems of flow rate, pressure loss and water hammer
(see calculation table in our brochure and online at www.delabie.com).
• Protect the installation with filters, water hammer absorbers and pressure reducers to reduce the frequency
of maintenance (recommended pressure from 1 to 5 bar maximum).
• Install stopcocks close to the valve to facilitate maintenance.
• The pipework, filters, non-return valves, stopcocks, bib taps, cartridge and all sanitary fittings should be checked
at least once a year, and more frequently if necessary.
MAINTENANCE & CLEANING
• Cleaning chrome and stainless steel: do not use abrasive, chlorine or any other acid-based cleaning products.
Clean with mild soapy water using a cloth or a sponge.
• Frost protection: drain the pipes and operate the mixer/tap/valve several times to drain any remaining water.
In the event of prolonged exposure to frost, we recommend taking the mechanisms apart and storing them indoors.
OPERATION  ELECTRICAL VERSIONS
• Mains versions (ref. 428150 & 428200):
Factory setting: "PROG 1":
PROG
(Fig. K)Presence detection (Fig. L)Time to recognise user presence Pre-rinsing Rinse timing (Fig. M)Duty flush
115 - 50cm 3 sec. 2 sec. 3 - 12 sec. Every 24 hours *
215 - 50cm 3 sec. - 3 - 12 sec. Every 24 hours *
315 - 50cm - - During user’s
presence -
• Battery-operated versions (ref. 428156 & 428206):
PROG
(Fig. K)Presence detection (Fig. L)Detection delay Rinse timing (Fig. M)Duty flush (Fig. I)
315 - 50cm 5 sec. 3 - 12 sec. OFF - 12h -24h *
* after last use
14

FUNKTIONSWEISE
• Auslösung der Spülung bei Verlassen des Nutzers.
DE
DE
TECHNISCHE DATEN
ELEKTRONISCHER URINALSPÜLER
Elektro-Installation:
• Netzbetrieb (Art. 428150 und 428200):
- 220240 V / 5060 Hz Klasse II (ohne Potentialausleich).
- Die Installation muss den im jeweiligen Land gültigen Normen entsprechen (in Frankreich NF C 15100).
- Wenn das Kabel beschädigt ist, ist dieses durch den Installateur zu ersetzen.
- Trafo 406000 oder 406220 separat bestellen.
- Sensorkabel an der Klemme RMB anschließen: rotes Kabel an der Klemme R, abgeschirmte Kabel an der
Klemme M und weißes Kabel an der Klemme B (Abb. H Seite 3).
• Batteriebetrieb (Art. 428156 und 428206):
- 2 3VLithium-Batterien, in Box enthalten.
- Lagerung der Batterien vor Inbetriebnahme bei einer Umgebungstemperatur von ≥ 5 °C.
- Strahlwassergeschützte Elektronik-Box IP65 (Abb. B und C Seite 7).
- Sensorkabel an der Klemme RMB anschließen: rotes Kabel an der Klemme R, abgeschirmte Kabel an der
Klemme M und weißes Kabel an der Klemme B (Abb. G Seite 8).
- Um das Magnetventil an der Elektronikbox anzuschließen, muss das rote Kabel auf (Pluspol) und das
schwarze Kabel auf (Minuspol) angeschlossen werden.
• Halt der Kabel durch starres Verlegen gewährleisten (Schelle oder starre Kabelkanäle).
• Zulässige Umgebungstemperatur für Betrieb: maximal 40 °C.
Wasseranschluss:
• Der an der Rückseite des Magnetventils eingravierte Pfeil entspricht der Fließrichtung des Wassers.
• Fließdruck: 1 bar (100 kPa) bis 5 bar (500 kPa), empfohlen 3 bar (300 kPa).
• Berechnungsdurchfluss für Standard-Urinalbecken 0,15 l/Sek.
• Spülstrom TEMPOMATIC: 0,32 l/Sek. bei 1 bar, 0,45 l/Sek. bei 2 bar, 0,50 l/Sek. bei 3 bar.
• Rohrweitenermittlung gemäß DIN 1988300 und DINEN 8063 durchführen.
INSTALLATION
• Zur Vermeidung von Interferenzen der Infrarotstrahlen: Die Sensor-Armatur nicht gegenüber eines Spiegels oder
eines spiegelnden Gegenstands installieren. Zwei Sensor-Armaturen nicht einander gegenüber installieren.
• Verkürzen oder verlängern Sie die Kabel nicht.
• DIE ABDICHTUNGEN ZWISCHEN ROSETTE ODER EDELSTAHLPLATTE UND WAND SIND MINDESTENS
EINMAL JÄHRLICH ODER SO OFT WIE NÖTIG ZU ÜBERPRÜFEN. FALLS NÖTIG, SIND DIE ABDICHTUNGEN
ZU ERSETZEN.
Bei Nichtbeachtung dieser Hinweise besteht die Gefahr von Einsickern in die Wand. Hierfür kann
DELABIE nicht haftbar gemacht werden.
IN ZWEIFELSFALL: TECHNISCHE HOTLINE VON DELABIE UNTER [phone]12 - 12 ANRUFEN.
15

HINWEIS
• Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal unter
Berücksichtigung der allgemein anerkannten Regeln der Technik durchgeführt werden.
• Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck- / Durchflussverluste.
• Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert die
Wartungshäufigkeit (empfohlener Betriebsdruck 1 bis 5 bar).
• Vorgelagerte Absperrventile erleichtern die Wartung.
• Rohrleitungen, Schutzfilter, Rückflussverhinderer, Vorabsperrungen, Auslaufventile, Kartusche und jede sanitäre
Einrichtung müssen so oft wie nötig (mindestens einmal jährlich) überprüft werden.
INSTANDHALTUNG & REINIGUNG
• Reinigung der Chrom- und Edelstahlteile: Niemals scheuernde, chlor- oder säurehaltige Produkte
verwenden. Mit milder Seifenlauge und einem weichen Tuch oder Schwamm reinigen.
• Frostschutz: Rohrleitungen absperren und Armatur zur Entleerung mehrmals betätigen. Ist der Mechanismus
längerem Frost ausgesetzt, empfiehlt sich die Demontage und Einlagerung empfindlicher Bauteile.
Technischer Kundendienst:
Tel.: [phone]12 - E-Mail: [email protected]
Anleitung verfügbar unter: www.delabie.de
FUNKTIONSWEISE DER ELEKTRONISCHEN AUSFÜHRUNGEN
• Netzbetrieb (Art. 428150 und 428200):
Werkseinstellung: „PROG 1“:
PROG
(Abb. K)Erfassungsabstand (Abb. L)Ansprechzeit Vorspülung Spülzeit (Abb. M)Hygienespülung
115 - 50 cm 3 Sek. 2 Sek. 3 - 12 Sek. Alle 24 h *
215 - 50 cm 3 Sek. - 3 - 12 Sek. Alle 24 h *
315 - 50 cm - - Während Nutzer-
anwesenheit -
• Batteriebetrieb (Art. 428156 und 428206):
PROG
(Abb. K)Erfassungsabstand (Abb. L)Ansprechzeit Spülzeit (Abb. M)Hygienespülung (Abb. I)
315 - 50 cm 5 Sek. 3 - 12 Sek. OFF - 12 h -24 h *
* nach der letzten Nutzung
16

FUNKCJONOWANIE
• Uruchomienie spłukiwania po oddaleniu się użytkownika.
PL
PL
OPIS TECHNICZNY
ELEKTRONICZNY ZAWÓR DO PISUARU
Podłączenie elektryczne:
• Modele z zasilaniem sieciowym (nr 428150 i 428200):
- 220240 V / 5060 Hz klasa II (bez uziemienia).
- Instalacja musi być zgodna z normami obowiązującymi w danym kraju.
- Jeśli kabel zasilający jest uszkodzony to musi być wymieniony przez instalatora.
- Zamawiać osobno transformator 406000 lub 406220.
- Podłączyć kabel od detektora do gniazdka RMB: kabel czerwony do gniazdka R, kabel w plecionej osłonie
gniazdka M, kabel biały do gniazdka B (rys. H strona nr 3).
• Modele zasilane na baterie (nr 428156 i 428206):
- 2 baterie litowe 3V, dostarczone w skrzynce.
- Aby zapewnić prawidłowe przechowywanie baterii, temperatura otoczenia musi wynosić ≥ 5°C.
- Wodoszczelna skrzynka elektroniczna IP65 (rys. B i C strona nr 7).
- Podłączyć kabel od detektora do gniazdka RMB: kabel czerwony do gniazdka R, kabel w plecionej osłonie do
gniazdka M, kabel biały do gniazdka B (rys. G strona nr 8).
- Aby podłączyć elektrozawór do skrzynki elektronicznej należy podłączyć czerwony kabel do gniazdka i czarny
kabel do gniazdka .
• Zapewnić stałe ułożenie kabli (obręcz mocująca lub sztywna izolacja).
• Funkcjonowanie przy maksymalnej temperaturze otoczenia: 40°C.
Podłączenie hydrauliczne:
• Strzałka wygrawerowana z tyłu elektrozaworu wskazuje kierunek przepływu wody.
• Ciśnienie: 1 bar (100 kPa) do 5 barów (500 kPa), zalecane 3 bary (300 kPa).
• Podstawowe natężenie wypływu dla klasycznego pisuaru: 0,15 l/s.
• Wypływ TEMPOMATIC: przy 1 barze: 0,32 l/s, przy 2 barach: 0,45 l/s, przy 3 barach: 0,50 l/s.
• Obliczyć wielkość orurowania w zależności od teoretycznych przepływów i dynamicznego ciśnienia.
INSTALACJA
• Aby uniknąć zakłóceń promieni na podczerwień nie należy instalować dwóch modeli elektronicznych naprzeciwko
siebie lub naprzeciw lustra lub błyszczącego obiektu.
• Nie należy skracać, ani przedłużać kabla od detektora.
• USZCZELNIENIA MIĘDZY ROZETĄ LUB PŁYTĄ Z INOXU A ŚCIANĄ MUSZĄ BYĆ SPRAWDZANE PRZYNAJMNIEJ
RAZ NA ROK LUB TYLE RAZY ILE JESTTO KONIECZNE. W RAZIE POTRZEBY NALEŻYJE WYMIENIĆ.
Nieprzestrzeganie zaleceń może spowodować przeniknięcie wody do ściany, za co DELABIE nie ponosi
odpowiedzialności.
W PRZYPADKU WĄTPLIWOŚCI, KONTAKT Z SERWISEM TECHNICZNYM DELABIE [phone].
17

UWAGA
• Nasza armatura musi być instalowana przez profesjonalnych instalatorów, przestrzegając
obowiązującego prawa, zapisów biur projektowych i dobrych praktyk.
• Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub straty ciśnienia/wielkości wypływu
(tabele z obliczeniami w katalogu i na stronie internetowej www.delabie.pl).
• Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia, zmniejsza
częstotliwość konserwacji (Zalecane ciśnienie: 1 do 5 barów).
• Instalacja zaworów odcinających w pobliżu armatury ułatwia konserwację.
• Instalacja, filtry, zawory zwrotne, zawory odcinające i czerpalne, głowice oraz każde urządzenie sanitarne muszą
być sprawdzane tyle razy ile jest to konieczne, jednak nie mniej niż raz w roku.
OBSŁUGA I CZYSZCZENIE
• Czyszczenie chromu i stali nierdzewnej: nie należy używać środków żrących, na bazie chloru lub kwasu.
Czyszczenie wodą z mydłem, za pomocą miękkiej szmatki lub gąbki.
• Ochrona przed mrozem: opróżnić instalację, wielokrotnie uruchomić celem ewakuacji wody. W przypadku
długotrwałego narażenia mechanizmów na mróz zalecamyich demontaż i przechowywanie wtemperaturze pokojowej.
Serwis posprzedażowy i Pomoc techniczna:
Tel.: [phone] - e-mail: serwis.techniczn[email protected]
Ulotka jest dostępna na stronie: www.delabie.pl
FUNKCJONOWANIE MODELI ELEKTRONICZNYCH
• Modele z zasilaniem sieciowym (nr 428150 i 428200):
Nastaw fabryczny: „PROG 1”:
PROG
(rys. K)Detekcja obecności (rys. L)Użytkownik brany pod uwagę Spłukiwanie wstępne Czas spłukiwania (rys. M)Spłukiwanie okresowe
115 - 50 cm 3 s 2 s 3 - 12 s Co 24 h *
215 - 50 cm 3 s - 3 - 12 s Co 24 h *
315 - 50 cm - - Podczas obecności
użytkownika -
• Modele zasilane na baterie (nr 428156 i 428206):
PROG
(rys. K)Detekcja obecności (rys. L)Użytkownik brany pod uwagę po Czas spłukiwania (rys. M)Spłukiwanie okresowe (rys. I)
315 - 50 cm 5 s 3 - 12 s OFF - 12 h -24 h *
* po ostatnim użyciu
18

WERKING
• De spoeling treedt in werking bij vertrek van de gebruiker.
NL
NL
INSTALLATIE
• Om interferentie van de infrarood stralen te vermijden, de elektronische kraan niet tegenover een spiegel of een
blinkend object plaatsen; geen 2 elektronische kranen tegenover elkaar plaatsen.
• De meetdraad niet inkorten of verlengen.
• DE WATERDICHTHEID VAN DE DICHTINGEN TUSSEN DE ROZET OF RVS AFDEKPLAAT EN DE MUUR MOET
MINSTENS EENMAAL PER JAAR EN ZO VAAK ALS NODIG GECONTROLEERD WORDEN. INDIEN NODIG DE
DICHTINGEN VERVANGEN.
De niet-naleving van deze aanbevelingen kan het risico op insijpeling met zich meebrengen, waarvoor
DELABIE niet aansprakelijk kan worden gesteld.
IN GEVAL VAN TWIJFEL, CONTACT OPNEMEN MET DE TECHNISCHE DIENSTVAN DELABIE: + 32 (0)2 520 16 76.
EIGENSCHAPPEN
ELEKTRONISCHE URINOIRSPOELER
Elektrische aansluiting:
• Modellen op netspanning (refs. 428150 en 428200):
- 220240 V / 5060 Hz klasse II (zonder aarding).
- De installatie dient te gebeuren volgens de plaatselijk geldende normen (in Frankrijk NF C 15100).
- Indien de aansluitkabel beschadigd is, dient deze door de installateur vervangen te worden.
- Bestel afzonderlijk een transformator 406000 of 406220.
- Sluit de detectie aan op de klem BMR: rode draad op klem R, zilverkleurige gevlochten draad (aarding) op klem M,
witte draad op klem B (Fig. H pagina 3 ).
• Modellen op batterijen (refs. 428156 en 428206):
- 2 Lithium 3V batterijen zijn voorzien in de sturing.
- Bewaar de batterijen aan een omgevingstemperatuur van ≥ 5°C voor een lange levensduur.
- Waterdichte elektronische sturing IP 65 (fig. B en C pagina 7).
- Sluit de detectie aan op de klem BMR: rode draad op klem R, zilverkleurige gevlochten draad (aarding) op klem M,
witte draad op klem B (Fig. G pagina 8).
- Om het elektroventiel aan te sluiten op de elektronische sturing, dient u de rode draad aan te sluiten op de
-klem en de zwarte draad op de -klem.
• Zorg ervoor dat de kabels vastliggen: gebruik beugels of vaste kabelgoten.
• Maximale omgevingstemperatuur: 40°C.
Hydraulische aansluiting:
• De pijl gegraveerd achter het elektroventiel geeft de stroomrichting van het water aan.
• Druk: 1 bar (100kPa) bij 5 bar (500kPa), 3 bar aanbevolen (300 kPa).
• Basisdebiet voor een klassiek urinoir: 0,15 l/sec.
• Debiet van de TEMPOMATIC: 0,32 l/sec bij 1 bar, 0,45 l/sec bij 2 bar, 0,50 l/sec bij 3 bar.
• Bereken de diameter van de leidingen in functie van het vermoedelijk debiet en de dynamische druk.
19
