DeLOCK 90550 User manual

Product-No: 90550
User manual no: 90550-a
www.delock.com
User manual
Bedienungsanleitung
2.4 GHz Barcode Scanner 1D and 2D
with charging station - multilingual

-2-
English
Description
This barcode scanner by Delock can be wirelessly connected to a PC or laptop.
All common 1D and 2D barcode types can be precisely captured even at long
distances. Additionally, the scanner recognizes barcodes displayed on displays
and monitors.
Automatic adaptation to ambient brightness
The scanner automatically adapts to the ambient brightness and captures up to
200 scans per second under optimal lighting conditions.
In low ambient brightness, the barcode is illuminated by an additional white LED
and can therefore also be used in poor lighting conditions.
Charging station acts as interface
The data transfer of the scanned barcodes is done via the 2.4 GHz frequency
band. In addition to charging the hand scanner, the scanner‘s charging station
also functions as a 2.4 GHz interface and is connected to the system via USB
cable.
Using an optional adapter cable, it is possible to connect the charging station to a
smartphone or tablet.
Specication
• Connector: 1 x USB 2.0 Type-B female
• Rechargeable battery: Li-Polymer battery 2000 mAh
• Decoding chip: ARM Cortex 32 Bit
• Resolution: max. 640 x 480
• Trigger: scan button
• Reading distance: ca. 40 mm to 250 mm
• Reading accuracy: 5 - 10 mil
• Range:
indoor area: up to 60 m
outdoor area: up to 100 m
• Internal memory: 16 MB
• Light colour: visible LED red
• Compensation light: LED white
• Sensor: linear CMOS image sensor
• Scan rate: up to 200 scans per second
• Scan angle: 60°
• Surrounding brightness: max. 100000 Lux
• Input voltage: 3.3 V

-3-
English
• Current consumption:
operation: max. 120 mA
standby: max. 500 mA
• Operating temperature: -20 °C ~ 60 °C
• Storage temperature: -40 °C ~ 70 °C
• Relative humidity: 5 - 95 % (non condensing)
• Colour: black
• Weight:
barcode scanner: ca. 146 g
charging cradle: ca. 118 g
• Dimensions (LxWxH):
barcode scanner: ca. 16.5 x 8.2 x 6.5 cm
charging cradle: ca. 12.0 x 9.5 x 8.0 cm
• Cable length without connectors: ca. 1 m
• 2.4 GHz
• Scancodes:
Codabar, Code 128, Code 39, EAN-8 / EAN-13, ISBN - 13, Data Matrix,
PDF417, QR Code
• Supported languages:
German, English, French, Italian, Swiss German, Swiss French, Portugese,
Finnish, Czech, Hungarian, Danish, Polish
System requirements
• Android 9.0 or above
• Chrome OS
• iPad Pro (2018)
• Linux Kernel 5.4 or above
• Mac OS 10.15.6 or above
• Windows 8.1/8.1-64/10/10-64/11
• PC or laptop with a free USB Type-A port for charging station
Package content
• Barcode scanner
• USB 2.4 GHz charging station
• USB charging cable, user manual
Safety instructions
• Protect the product against moisture
• Protect the product against direct sunlight
• Do not look directly into the LED diode of the scanner

-4-
English
Charge battery
You can charge the scanner‘s battery by using the charging station. For this
purpose, the station must be connected to the system via USB cable. Then place
the scanner in the holder provided for this purpose.
Beep tones
5 melodical beeps Scanner is active
One short beep The scanner successfully reads the scanned barcode
Three short beeps The scanner reads a barcode although it is not connec-
ted
or the scanner has successfully established the connec-
tion after the reset
One long beep Out of range, bad connection
or device switches o󰀨
Connecting the scanner to the system
To connect the scanner to the system, please connect the cable to the computer
(USB-A socket), push scanner button and the code below. After successful con-
nection you will hear two beeps.
Match
If your scanner does not output any values after scanning, please check the
connection to the computer, - as well as the battery level.
If the battery is very low, the scanner cannot read any scans. -
And then connect the scanner to the computer. After a successful connection you
will hear two beeps.
Reset scanner to factory settings
To reset the scanner to its factory settings, please scan the codes below in
sequence. After the second code the scanner switches o󰀨, please wake up by
button push and go forward. After a successful connection, the scanner should
emit two beeps.
Important: After the scans, give the scanner a little time (1-2 seconds) to
process the codes internally.

-5-
English
1. Reset
2. Wireless restore
should turn o󰀨 -wake up by pushing scanner button
3. Match
Scan Mode
The scanner has three di󰀨erent scanning modes.
Continuous scanning, where the scanner stays on, auto scanning, where the
scanner detects when a barcode is in the reading range, and normal mode,
scanning at the touch of a button.
For normal mode please scan the following code
For the continuous mode scan this code
And for the autoscan mode, see below

-6-
English
Shutdown
Change language settings
You can choose between below languages. First please scan „Western Europe“
than your language
Western Europe
German
English
French
Italian
Spanish

-7-
English
Swiss (German)
Swiss (French)
Portuguese
Finnish
Czech
Hungarian
Danish
Polish

-8-
English
Data transfer from the memory mode
If you are outside the transmission range to the base station and the connected
system, you can save the scanned codes to the internal memory using the code
below:
Using the code below you can then enter the internal memory mode.
The total amount of the memory is recorded by the following barcode.
You can now upload the stored data by scanning the barcode below.
Please make sure that you are in the reception area of your USB device and that
an ideal connection has been established.
To delete the internal memory afterwards, you can use the following code.
You can return to normal mode with the following code.

-9-
English
Transmission speed
Select the transmission speed according to the PC reception speed.
fast
slow

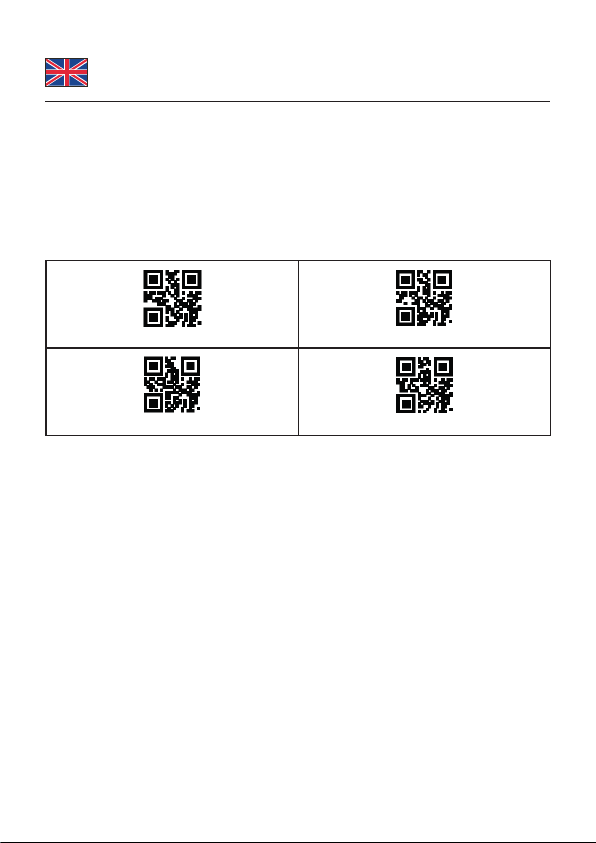

Terminator setting
Clear terminator Add tab terminator
Add return terminator Add carriage return and line feed
(double carriage return)

-10-
English
Case conversation
All case
Case is not converted
Case reversal
Full capital case
ID setting
„ID display“/“ID hide“ is to set directly. To edit ID, scan „Edit ID“ and then scan
„digital barcodes“ (from 0~9). After editing successfully, the buzzer will sound 2
times.
Notice: There is a space between ID and barcode data.
ID Display
*ID HIDE
EDIT ID

-11-
English
ID Digital Codes
0
1
2
3
4
5
6
7
8
9

-12-
English
Prex
The prex is a string of character strings dened by the user before the decoded
data. You can add and modify the prex by reading the following setting codes.
The prex allows up to 15 characters. For each prex character, two hexadecimal
values are used to represent it. Refer to Appendix for the hexadecimal conver-
sion table of character values.
After reading the „Data Code“, you need to read the „Save“ setting code to save
the data.
Allow prex Modify Prex
**Prohibit adding Save
Su󰀩x
The su󰀩x is a string of character strings dened by the user after the decoded
data. The user can add and modify the su󰀩x by reading the following setting
codes.
The su󰀩x allows up to 15 characters. For each su󰀩x character, two hexadecimal
values are used to represent it. Refer to Appendix for the hexadecimal conver-
sion table of character values
After reading the „Data Code“, you need to read the „Save“ setting code to save
the data.

-13-
English
Allow su󰀩x Modify su󰀩x
**Prohibit adding Save
Cancel Settings
When there is an error in reading the data, the following setting codes can be
read to cancel the current setting, cancel the data read previously, and cancel a
string of data read previously.
Cancel one bit of data previously read
Cancel a string of data previously read
Cancel current setting
Note: To cancel the current setting, all the data codes read before are canceled,
and the setting needs to be reset after canceling.

-14-
English

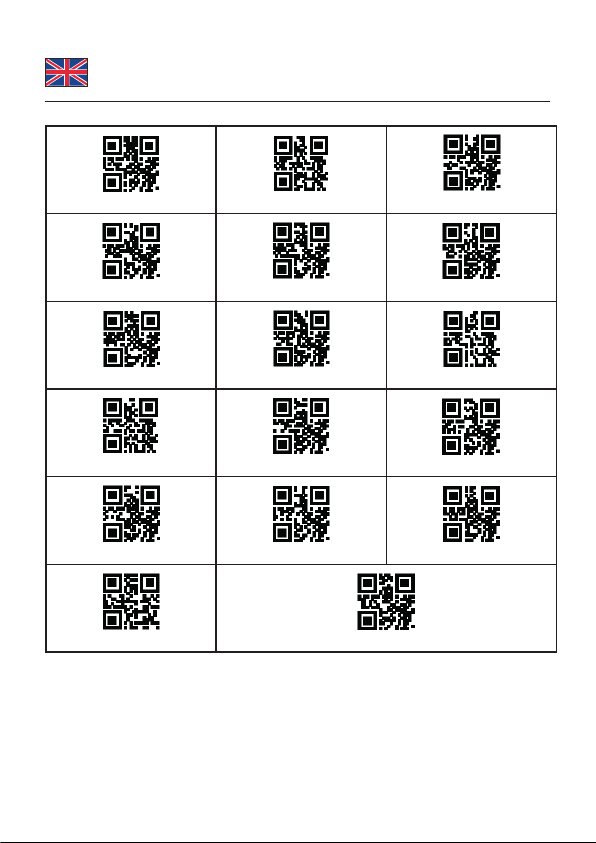

Digital (hexadecimal) barcode and save codes
0 1 2
3 4 5
6 7 8
9 A B
C D E
FSave Data (for adding prex and su󰀩x)

-15-
English
Support Delock
If you have further questions, please contact our customer support
[email protected]
You can nd current product information on our homepage: www.delock.com
Final clause
Information and data contained in this manual are subject to change without
notice in advance. Errors and misprints excepted.
Copyright
No part of this user‘s manual may be reproduced, or transmitted for any purpose,
regardless in which way or by which means, electronically or mechanically,
without explicit written approval of Delock.
Edition: 04/2023

-16-
Deutsch
Kurzbeschreibung
Dieser Barcode Scanner von Delock kann mit einem PC oder Notebook kabellos
verbunden werden. Es können alle gängigen 1D und 2D Barcodetypen auch auf
weite Entfernung präzise erfasst werden. Zusätzlich erkennt der Scanner auf
Displays und Monitoren dargestellte Barcodes.
Automatische Anpassung an Umgebungshelligkeit
Der Scanner passt sich automatisch an die Umgebungshelligkeit an und erfasst
unter optimalen Lichtverhältnissen bis zu 200 Scans in der Sekunde.
Bei geringer Umgebungshelligkeit wird der Barcode durch eine zusätzliche weiße
LED beleuchtet und ist somit auch bei schlechten Lichtverhältnissen einsetzbar.
Ladestation fungiert als Schnittstelle
Die Datenübertragung der gescannten Barcodes erfolgt über das 2,4 GHz
Frequenzband. Dabei fungiert die Ladestation neben dem Laden des Handscan-
ners auch als 2,4 GHz Schnittstelle und wird per USB Kabel mit dem System
verbunden.
Mit Hilfe eines optionalen Adapterkabels ist es möglich die Ladestation an einem
Smartphone oder Tablet anzuschließen.
Spezikation
• Anschluss: 1 x USB 2.0 Typ-B Buchse
• Akku: Li-Polymer 2000 mAh
• Dekodierungschip: ARM Cortex 32 Bit
• Auösung: max. 640 x 480
• Auslöser: Drucktaste
• Leseabstand: ca. 40 mm bis 250 mm
• Lesegenauigkeit: 5 - 10 mil
• Reichweite:
Innenbereich: bis zu 60 m
Außenbereich: bis zu 100 m
• Interner Speicher: 16 MB
• Lichtfarbe: sichtbare LED rot
• Kompensationslicht: LED weiß
• Sensor: linearer CMOS Bildsensor
• Scan Rate: bis zu 200 Scans pro Sekunde
• Scan Winkel: 60°
• Umgebungshelligkeit: max. 100000 Lux
• Eingangsspannung: 3,3 V

-17-
Deutsch
• Stromaufnahme:
Betrieb: max. 120 mA
Standby: max. 500 mA
• Betriebstemperatur: -20 °C ~ 60 °C
• Lagerungstemperatur: -40 °C ~ 70 °C
• Relative Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend)
• Farbe: schwarz
• Gewicht:
Barcode Scanner: ca. 146 g
Ladestation: ca. 118 g
• Maße (LxBxH):
Barcode Scanner: ca. 16,5 x 8,2 x 6,5 cm
Ladestation: ca. 12,0 x 9,5 x 8,0 cm
• Kabellänge ohne Anschlüsse: ca. 1 m
• 2,4 GHz
• Scancodes: Codabar, Code 128, Code 39, EAN-8 / EAN-13, ISBN - 13,
Data Matrix, PDF417, QR Code
• Unterstützte Sprachen:
Deutsch, Englisch, Fanzösisch, Italienisch, Schweizer Deutsch,
Schweizer Französisch, Portugiesisch, Finnisch, Tschechisch, Ungarisch,
Dänisch, Polnisch
Systemvoraussetzungen
• Android 9.0 oder höher
• Chrome OS
• iPad Pro (2018)
• Linux Kernel 5.4 oder höher
• Mac OS 10.15.6 oder höher
• Windows 8.1/8.1-64/10/10-64/11
• PC oder Notebook mit einem freien USB Typ-A Port für Ladestation
Packungsinhalt
• Barcode Scanner
• USB 2,4 GHz Ladestation
• USB Ladekabel, Bedienungsanleitung
Sicherheitshinweise
• Produkt vor Feuchtigkeit schützen
• Produkt vor direkter Sonneneinstrahlung schützen
• Schauen Sie nicht direkt in die LED Diode des Scanners

-18-
Deutsch
Akku laden
Sie können den Akku des Scanners mit Hilfe der Ladestation laden. Hierfür muss
die Station per USB Kabel mit dem System oder einem Stromadapter verbunden
sein. Im Anschluss stellen Sie den Scanner in die dafür vorgesehene Halterung.
Piep Töne
5 melodische Töne Scanner ist aktiv
Ein kurzer Ton Der Scanner liest erfolgreich den gescannten Barcode
Drei kurze Töne Der Scanner liest einen Barcode, obwohl er nicht
verbunden ist
oder der Scanner hat erfolgreich die Verbindung nach
dem Reset hergestellt
Ein langer Ton Außerhalb der Reichweite, schlechte Verbindung,
oder Gerät schaltet sich aus
Scanner mit dem System verbinden
Um den Scanner mit dem System zu verbinden schließen Sie bitte das Kabel am
Rechner (USB-A Buchse) an und scannen Sie den untenstehenden Code. Nach
erfolgreicher Verbindung hören Sie drei Töne.
Match
Sollte Ihr Scanner nach dem Einscannen keine Werte ausgeben, prüfen Sie bitte
die Verbindung zum Rechner, - sowie den Batteriestand.
Bei sehr niedriger Batterieladung kann der Scanner keine Scans lesen. -
und verbinden Sie anschließend den Scanner mit dem Rechner. Nach erfolg-
reicher Verbindung hören Sie drei Töne.
Scanner auf Werkseinstellungen zurücksetzen
Um den Scanner auf seine Werkseinstellungen zurück zu setzen scannen Sie
bitte die unzen stehenden Codes der Reihe nach. Jeder wird mit zwei kurzen Tö-
nen bestätigt. Nach dem zweiten Code schaltet sich der Scanner aus, bitte durch
Tastendruck aufwecken und fortfahren. Nach erfolgreicher Verbindung sollte der
Scanner drei Töne ausgeben.
Wichtig: Geben Sie dem Scanner zwischen den einzelnen Scans ein wenig
Zeit (1-2 Sekunden) damit dieser die Codes intern verarbeiten kann.

-19-
Deutsch
1. Zurücksetzen
2. Wireless Verbindung wieder herstellen
Scanner schaltet sich kurz ab, bitte per Tastendruck wecken und Matchen
3. Matchen
Scan Modus
Der Scanner verfügt über drei verschiedene Scan Modi.
Dem kontinuierlichem scannen, bei dem der Scanner an bleibt, dem Autoscan
bei dem der Scanner erkennt wenn ein Barcode im Lesebereich ist und dem
normalem Modus, scannen per Tastendruck.
Für den Normal Modus scannen Sie bitte folgenden Code
Für den kontiunuierlichen Modus diesen Code
Und für den Autoscan Modus den unten stehenden

-20-
Deutsch
Scanner ausschalten
Tastaur Sprache ändern
Sie können zwischen folgenden Sprachen wählen. Bitte scannen Sie zuerst
„Westeuropa“ anschließend Ihre Sprache.
Western Europe
German
English
French
Italian
Spanish
