Delock 90564 User manual

Declaration of conformity

Products with a CE symbol fulfill the RED directive (2014/53/EU) and RoHS

directive (2011/65/EU+2015/863+2017/2102), which were released by the

EU-comission.

The declaration of conformity can be downloaded here:

https://www.delock.de/produkte/G_90562/merkmale.html

Frequency band(s): 2402 - 2480 MHz

Maximum radio-frequency power transmitted: 1.28 mW EIRP

WEEE-notice

The WEEE (Waste Electrical and Electronic Equipment)-directive, which became

e󰀨ective as European law on February 13th 2003, resulted in an all out change

in the disposal of disused electro devices. The primarily purpose of this directive

is the avoidance of electrical waste (WEEE) and at the same time the support of

recycling and other forms of recycling in order to reduce waste. The WEEE-logo on

the device and the package indicates that the device should not be disposed in the

normal household garbage. You are responsible for taking the disused electrical

and electronical devices to a respective collecting point. A separated collection and

reasonable recycling of your electrical waste helps handling the natural resources

more economical. Furthermore recycling of electrical waste is a contribution to

keep the environment and thus also the health of men. Further information about

disposal of electrical and electronical waste, recycling and the collection points

are available in local organizations, waste management enterprises, in specialized

trade and the producer of the device.

Battery guideline (2006/66/EC)

The built in battery is recyclable. Please dispose of it by using the battery container

or dealer. Just dispose of the empty battery to gurantee the environmental

protection.

EU Import: Tragant Handels- und Beteiligungs GmbH

Beeskowdamm 13/15, 14167 Berlin, Germany

Support Delock

If you have further questions, please contact our customer support

[email protected]

You can nd current product information on our homepage: www.delock.com

Final clause

Information and data contained in this manual are subject to change without notice

in advance. Errors and misprints excepted.

No part of this user's manual may be reproduced, or transmitted for any purpose,

regardless in which way or by which means, electronically or mechanically, without

explicit written approval of Delock.

Edition: 07/2022

User manual

Bedienungsanleitung

Product-No: 90564

User manual no:90564-a

www.delock.com

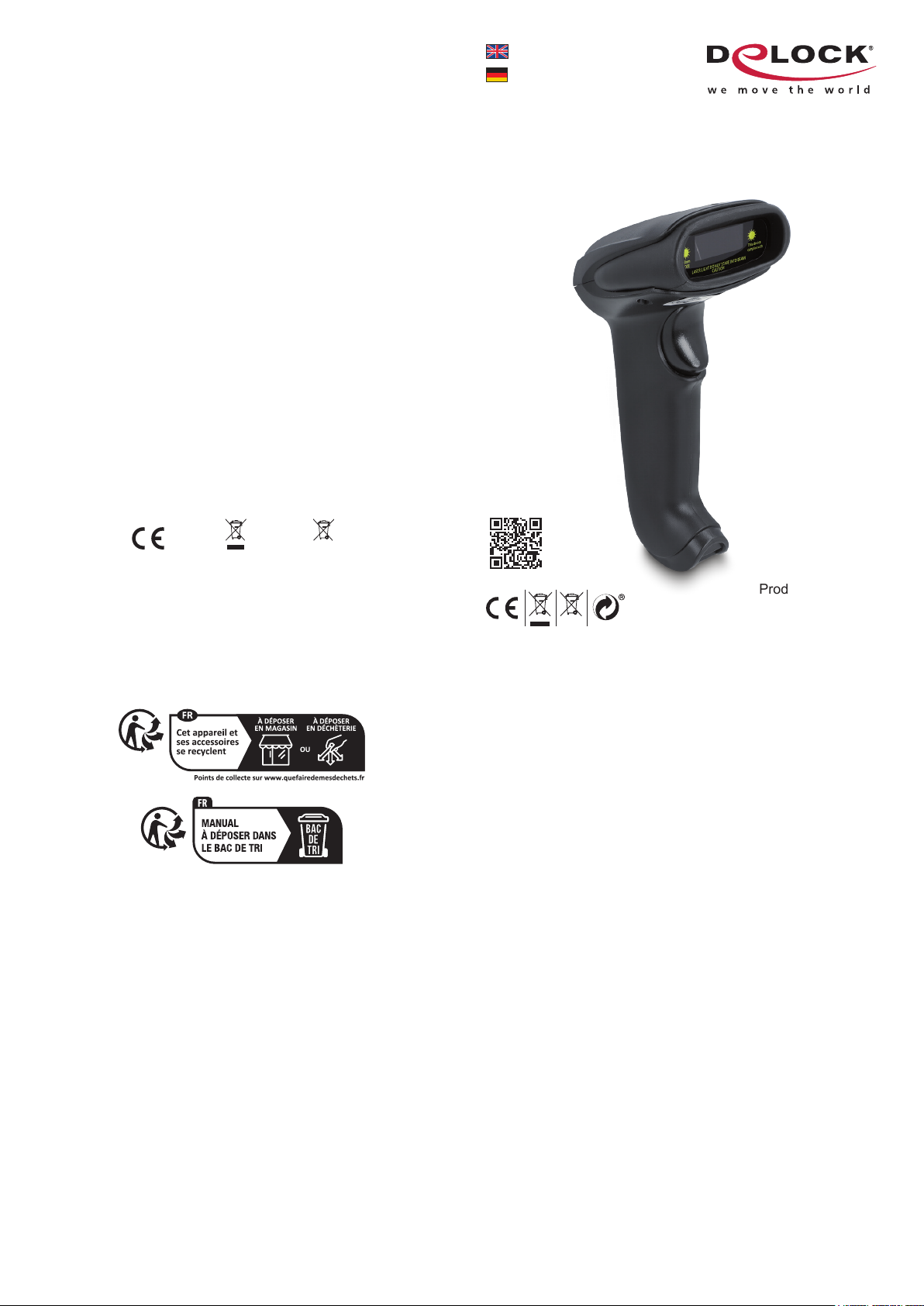

Barcode Laser Scanner 1D

for 2.4 GHz, Bluetooth and USB

Description

This barcode laser scanner by Delock can be connected directly to a PC or laptop.

Alternatively, an adapter can be used to connect the scanner to a mobile phone

or tablet. Up to 100 scans per second of all common 1D barcode types can be

precisely captured, even at long distances.

Transmission via Bluetooth, USB or 2.4 GHz

The data transfer of the scanned barcodes is done either via Bluetooth directly

with the Bluetooth capable output device or via the 2.4 GHz frequency band using

the included USB dongle. Alternatively, the scanner can be connected to the

computer with the included USB cable.

Specication

• Connector: 1 x USB 2.0 Type-B female

• Rechargeable battery: Li-Polymer battery 1800 mAh

• Decoding chip: ARM Cortex 32 Bit

• Resolution: 752 x 480

• Trigger: scan button

• Reading distance: ca. 185 mm to 300 mm

• Reading accuracy: 3 mil

• Scan type: laser class 1, 570 nm, <0,5 mW

• Scan rate: up to 100 scans per second

• Scan angle: 55°

• Input voltage: 5 V

• Current consumption:

operation: max. 100 mA

standby: max. 30 mA

• Operating temperature: 0 °C ~ 50 °C

• Storage temperature: -10 °C ~ 50 °C

• Relative humidity: 5 - 95 % (non condensing)

• Colour: black

• Weight: ca. 190 g

• Dimensions (LxWxH): ca. 170 x 90 x 70 mm

• Cable length without connectors: ca. 1.5 m

• Scancodes:

Code 128

Code 39

Code2of5 Interleaved

EAN-8 / EAN-13

ISBN - 13

System requirements

• Android 11.0 or above

• iPad Air (2020)

• iPad Pro (2018)

• Mac OS 12.3.1 or above

• Windows 8.1/8.1-64/10/10-64/11

• PC or laptop with a free USB Type-A port

Package content

• Barcode scanner

• USB 2.4 GHz dongle

• USB charging cable

• User manual

English

Kurzbeschreibung

Dieser Barcode Laser Scanner von Delock kann direkt mit einem PC oder

Notebook verbunden werden. Alternativ lässt sich ein Adapter zwischenschalten,

um den Scanner auch am Handy oder Tablet nutzen zu können. Es können bis

zu 100 Scans in der Sekunde, aller gängigen 1D Barcodetypen, auch auf weite

Entfernung präzise erfasst werden.

Übertragung via Bluetooth, USB oder 2,4 GHz

Die Datenübertragung der gescannten Barcodes erfolgt entweder über

Bluetooth direkt mit dem bluetoothfähigem Ausgabegerät oder über das 2,4

GHz Frequenzband mit Hilfe des beiliegenden USB Dongles. Alternativ kann der

Scanner mit dem beiliegendem USB Kabel am Rechner verbunden werden.

Spezikation

• Anschluss: 1 x USB 2.0 Typ-B Buchse

• Akku: Li-Polymer 1800 mAh

• Dekodierungschip: ARM Cortex 32 Bit

• Auösung: 752 x 480

• Auslöser: Drucktaste

• Leseabstand: ca. 185 mm bis 300 mm

• Lesegenauigkeit: 3 mil

• Scan Art: Laser Klasse 1, 570 nm, <0,5 mW

• Scan Rate: bis zu 100 Scans pro Sekunde

• Scan Winkel: 55°

• Eingangsspannung: 5 V

• Stromaufnahme:

Betrieb: max. 100 mA

Standby: max. 30 mA

• Betriebstemperatur: 0 °C ~ 50 °C

• Lagerungstemperatur: -10 °C ~ 50 °C

• Relative Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend)

• Farbe: schwarz

• Gewicht: ca. 190 g

• Maße (LxBxH): ca. 170 x 90 x 70 mm

• Kabellänge ohne Anschlüsse: ca. 1,5 m

• Scancodes:

Code 128

Code 39

Code2of5 Interleaved

EAN-8 / EAN-13

ISBN - 13

Systemvoraussetzungen

• Android 11.0 oder höher

• iPad Air (2020)

• iPad Pro (2018)

• Mac OS 12.3.1 oder höher

• Windows 8.1/8.1-64/10/10-64/11

• PC oder Notebook mit einem freien USB Typ-A Port

Packungsinhalt

• Barcode Scanner

• USB 2,4 GHz Dongle

• USB Ladekabel

• Bedienungsanleitung

Deutsch

Safety instructions

• Protect the product against moisture

• Protect the product against direct sunlight

• Do not look directly into the Laser diode of the scanner

Battery charging

You can charge the scanner's battery by using the included USB cable. For this,

plug the USB Type-B connector into the scanner and the USB-A connector into a

USB A female on a laptop or desktop PC.

Beep sounds

Three short beeps Scanner is activated

One short beep Bluetooth connection is established

Two short beeps The scanner successfully reads a conguration

barcode.

Two long beeps Bluetooth connection disconnected

Three short beeps a) The scanner reads a barcode although it is not

connected.

b) The scanner reads an unexpected barcode during

conguration. (Scan [ABORT] to cancel and restart)

Two long beeps Out of range / Bad connection

One long beep Device switches o󰀨

Reset scanner

Connect with Bluetooth

To connect the device to Bluetooth, start the scanner , press trigger for 8 seconds

and scan the barcode below and turn on the Bluetooth on your smartphone,

notebook or tablet.

Now connect to "Scanner HID". If the connection was successful, you will hear a

short tone.

If your system does not automatically connect to Bluetooth, you need to add the

Bluetooth device rst.

Or alternatively, for other proles, select the desired barcode for the Bluetooth

communication protocol.

Bluetooth HID Mode

Bluetooth SPP Mode

Bluetooth BLE Mode

Change name of Scanner

You have the possibility to change the name of the scanner via Bluetooth.

You need to generate a name in advance using a barcode generator with the help

of the barcode.

Scan the barcode below

Then scan the barcode you generated to change the name of the scanner.

If you select the code from the example below, the name of the scanner changes

to "Scanner 123".

With the following barcode you can x the name of the scanner

English To change the name permanently, you need to turn o󰀨 the Bluetooth completely,

remove the device from the list, reconnect and add the device again.

Hide keyboard (iOS)

With the code below you can enter the menu to activate or hide the keyboard of

your IOS device.

Attention: if the scanner enters the matching state and does not successfully

pair with Bluetooth within 1 minute, a double tone will be displayed to indicate a

mismatch and return to scan mode

Menü to pull up and hide keyboard

This code below allows you to move up and down the keyboard by pressing the

button twice.

Pull twice to pull up keyboard

This code below switches the function o󰀨 again.

pull twice to hide keyboard

Sound and vibration setting

Switch o󰀨 sound

Switch on sound

Turn on vibration

Connect via 2,4 GHz

Alternatively to Bluetooth, you can connect the scanner to your system via the 2.4

GHz frequency band.

Normally the scanner connects to the dongle automatically after it is connected to

the system.

If not, please follow the instructions below.

For this, scan the dongle menu of the scanner

Connect to the dongle with the barcode below

Then plug the dongle into the USB socket provided for this purpose. If the

connection was successful you will hear a beep. The blue light shines continuously

Attention: if the scanner enters the matching state and does not successfully pair

up within 1 minute, a double beep is displayed indicating a mismatch and returns

to scan mode

Set standby time

Standby after 1 minute

Standby after 5 minutes

Standby after 10 minutes

Standby after 30 minutes

Never switch to standby mode

Directly switch to standby mode

Change language

German

English

French

Spanish

Italian

Japanese

German (Swiss)

Settings End characters

Add CR

Add LF

Add CR + LF

Cancel CR + LF

Add TAB

Transmission speed

Select the appropriate transmission speed according to the PC reception speed.

fast

medium

slow

very slow

If not set otherwise, the scanned barcodes are displayed directly on the output

device.

Data transfer via USB cable

Among the possibilities to output your data via Bluetooth or 2.4Ghz directly to the

media, you have the possibilty to connect the scanner to the system with a USB

cable.

Usually, the scanner transfers the data directly to the output media when the cable

is connected.

Data transfer from the save mode

If you are outside the transmission range to your Bluetooth device, you can save

the codes directly in the scanner's memory. If the internal memory is full, you will

hear three short beeps.

Use the code below for the internal storage mode.

You can now upload the stored data by scanning the barcode below

Please make sure that you are in the reception area of your USB device and that

an ideal connection has been established. Otherwise, please use the enclosed

USB cable for data transfer.

To delete the internal memory afterwards you can use the following code

Return to normal mode

Um den Namen endgültig zu ändern, müssen Sie das Bluetooth komplett

ausschalten, das Gerät aus der Liste entfernen, die Verbindung erneut herstellen

und das erneut Gerät hinzufügen.

Tastatur verbergen (iOS)

Mit unten stehendem Code kommen Sie in das Menü um die Tastatur Ihres IOS

Gerätes zu aktivieren oder zu verbergen.

Achtung: wenn der Scanner in den Abgleichzustand eintritt und er sich nicht

innerhalb von 1 Minute erfolgreich mit Bluetooth koppelt, wird ein zweimaliger

Ton angezeigt, der auf eine fehlerhafte Übereinstimmung hinweist und zum

Scanmodus zurückkehrt

Menü für Hochziehen und verstecken der Tastaur

Dieser untenstehende Code ermöglicht es, dass Sie mit zweimaligem Auslösen

der Drucktaste die Tastaur hoch bzw runterfahren können.

Zweimal auslösen um die Tastatur hochzuziehen

Dieser untenstehende Code schaltet die Funktion wieder aus.

Zweimal auslösen um die Tastatur zu verstecken

Sound und Vibrations Einstellungen

Töne ausschalten

Töne anschalten

Vibration einschalten

Verbinden via 2,4 GHz

Alternativ zu Bluetooth können Sie den Scanner über das 2,4 GHz Frequenzband

mit Ihrem System verbinden.

Normalerweise verbindet sich der Scanner austomatisch mit dem dongle,

nachdem dieser am System angeschlossen wurde.

Falls nicht, folgen Sie bitte unten stehender Anleitung.

Scannen Sie hierzu das Dongle Menü des Scanner

Verbinden Sie sich mit unten stehendem Barcode mit dem Dongle

Und stecken anschließend den Dongle in die dafür vorgesehne USB Buchse.

Wenn die Verbindung erfogreich war, hören Sie einen Piepton. Das blaue Licht

leuchtet kontinuierlich.

Achtung: wenn der Scanner in den Abgleichs Zustand eintritt und er sich nicht

innerhalb von 1 Minute erfolgreich koppelt, wird ein zweimaliger Ton angezeigt, der

auf eine fehlerhafte Übereinstimmung hinweist und zum Scanmodus zurückkehrt

Stand By Zeit einstellen

Standby nach einer Minute

Standby nach 5 Minuten

Standby nach 10 Minuten

Standby nach 30 Minuten

Deutsch

Sicherheitshinweise

• Produkt vor Feuchtigkeit schützen

• Produkt vor direkter Sonneneinstrahlung schützen

• Schauen Sie nicht direkt in die Laser Diode des Scanners

Akku laden

Sie können den Akku des Scanners mit Hilfe des beiliegenden USB Kabels laden.

Hierfür stecken Sie den Type B Stecker in den Scanner und den USB A Stecker in

eine USB A Buchse am Notebook oder Desktop PC.

Piep Töne

Drei kurze Pieptöne Scanner wird aktiviert

Ein kurzer Piepton Bluetooth Verbindung hergestellt

Zwei kurze Pieptöne Der Scanner liest erfolgreich einen Kongurations-

Barcode.

Zwei lange Pieptöne Bluetooth Verbindung getrennt

Drei kurze Pieptöne a) Der Scanner liest einen Barcode, obwohl er nicht

verbunden ist.

b) Der Scanner liest während der Kongurierung einen

unerwarteten Barcode. (Scannen Sie [ABORT] um

abzubrechen und starten Sie neu)

zwei lange Pieptöne Außerhalb der Reichweite / Schlechte Verbindung

Ein Langer Piepton Gerät schaltet sich aus

Reset scanner

Verbinden mit Bluetooth

Um das Gerät mit Bluetooth zu verbinden, scannen Sie unten stehenden Barcode

und schalten Sie das Bluetooth an Ihrem Smartphone, Notebook oder Tablet ein.

Verbinden Sie sich nun mit „Barcode Scanner HID“. Wenn der Verbindungsaufbau

erfolgreich war, hören Sie einen kurzen Ton.

Sollte sich Ihr System nicht automatisch mit Bluetooth verbinden, müssen Sie das

Bluetoothgerät erst hinzufügen.

Oder wählen Sie alternativ für andere Prole den gewünschten Strichcode für das

Bluetooth-Kommunikationsprotokoll

Bluetooth HID Mode

Bluetooth SPP Mode

Bluetooth BLE Mode

Namensänderung

Sie haben die Möglichkeit, den Namen des Scanners via Bluetooth zu ändern.

Sie müssten sich im Vorfeld über einen Barcodegenerator einen Namen mit Hilfe

des Barcodes generieren.

Scannen Sie den unten stehenden Barcode

Anschließend scannen Sie den von Ihnen generierten Barcode um den Namen

des Scanners zu ändern.

Wählen Sie den Code aus unten stehendem Beispiel, ändert sich der Name des

Scanners zu „Scanner 123“.

Mit folgendem Barcode können Sie den Namen des Scanners xieren

Niemals in den Standby Modus wechseln

Direkt in den Standby Modus wechseln

Tastaur Sprache ändern

Deutsch

Englisch

Französisch

Spanisch

Italienisch

Japanisch

Schweizerdeutsch

Einstellungen Endzeichen

Add CR

Add LF

Add CR + LF

Cancel CR + LF

Add TAB

Übertragungsgeschwindigkeit

Wählen Sie die entsprechende Übertragungsgeschwindigkeit entsprechend der

PC-Empfangsgeschwindigkeit.

schnell

medium

langsam

sehr langsam

Wenn nicht anders eingestellt, werden die gescannten Barcodes direkt auf dem

Ausgabegerät angezeigt.

Datenübertragung via USB Kabel

Zu den Möglichkeiten, Ihre Daten per Bluetooth oder 2,4Ghz zu direkt auf dem

Medium auszugeben, haben Sie die Chance, den Scanner mit einem USB Kabel

an dem System anzuschließen. Für gewöhnlich, überträgt der Scannder die Daten

direkt auf das Ausgabemedium wenn das Kabel angeschlossen ist.

Datenübertragung aus dem Speichermodus

Falls Sie sich außerhalb der Übertragungsreichweite zu Ihrem Bluetooth Gerät

benden, können Sie die Codes direkt im Speicher des Scanners speichern. Sollte

der interne Speicher voll sein, hören Sie drei kurze Töne.

Über untenstehenden Code gelangen Sie in den internen Speichermodus.

Nach dem Scannen des obenstehenden Codes werden die Barcodes auf dem

Gerät gespeichert.

Sie können die gespeicherten Daten hochladen indem Sie den untenstehenden

Barcode scannen

Bitte stellen Sie sicher, dass Sie sich im Empfangsbereich Ihres USB Gerätes

benden und eine ideale Verbindung hergestellt wurde. Andernfalls nutzen Sie

bitte das beiliegende USB Kabel zur Datenübertragung.

Um den internen Speicher im Anschluss wieder zu löschen, können Sie folgenden

Code verwenden

Wieder in den normalen Modus zurückkehren

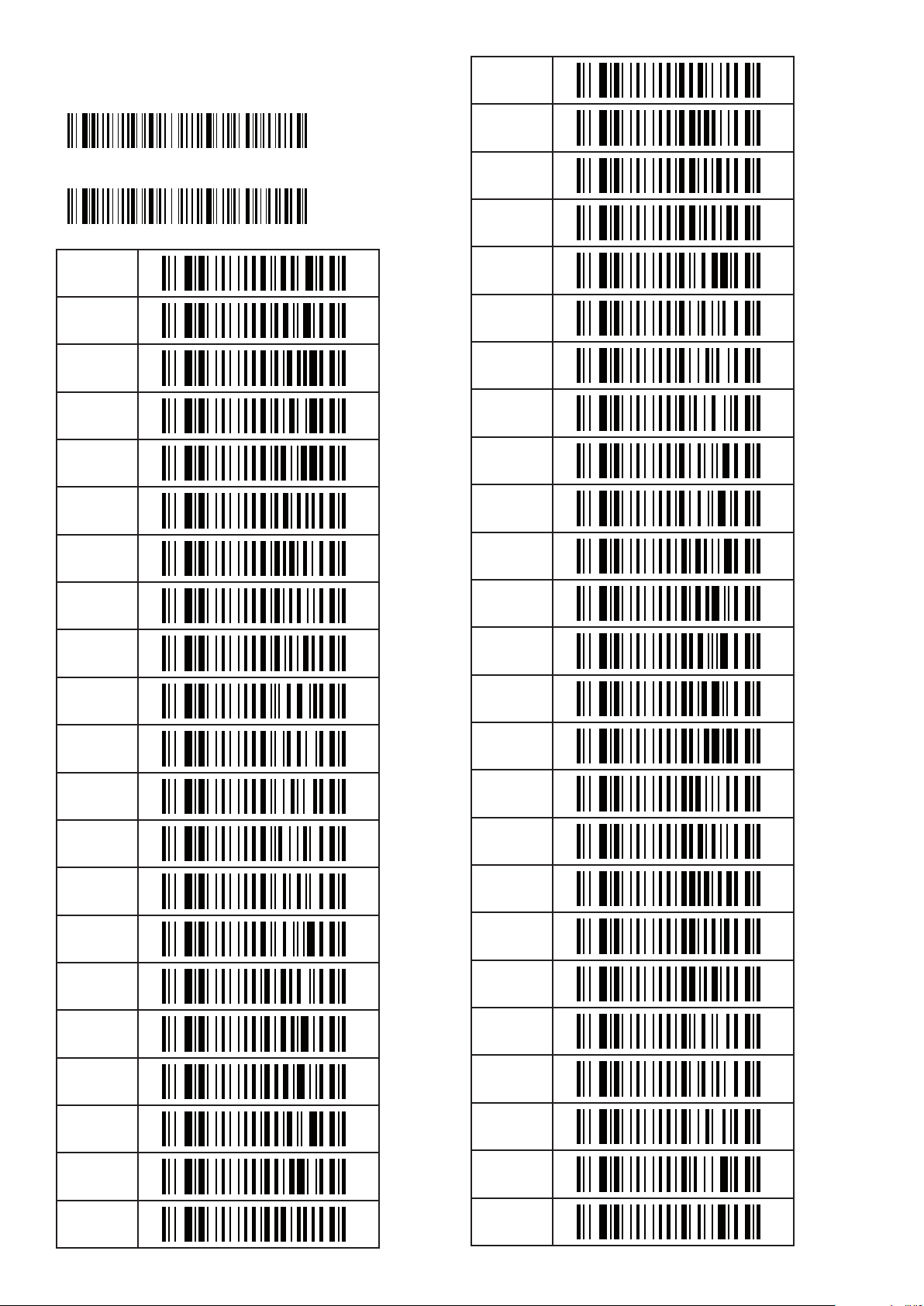

APPENDIX - ANHANG

Add Prex

Add Su󰀩x

(

)

;

[

]

{

}

Wenn Sie keinen Anhang mehr benötigen, setzen Sie den Scanner bitte auf

Werkseinstellung zurück. Sämtliche Einstellungen (Töne, Geschwindigkeit ...)

werden ebenfalls zurückgesetzt und müssen erneut eingestellt werden.

Sollten Sie lediglich den Anhang ändern wollen scannen Sie hierzu den neuen

Anhang ein.

If you no longer need an attachment, please reset the scanner to factory settings.

All settings (tones, speed, etc.) will also be reset and must be set again.

If you only want to change the attachment, scan the new attachment.

Hiding Pre and Post-characters

Hide pre-character

Hide post-character

Choose how many characters you want to hide.

Wählen Sie die Anzahl der Zeichen die Sie ausblenden

wollen aus.

Cancel hiding pre-characters

Cancel hiding post-characters

Table of contents

DeLOCK 90564 User manual

Popular Barcode Reader manuals by other brands
