DesQ 10545 User manual

VOUWMACHINE MODEL 10545
HANDLEIDING
LETTER FOLDER MODEL 10545
OPERATING INSTRUCTIONS
PLIEUSE MODÈLE N° 10545
MANUEL D'UTILISATION
FALZMASCHINE MODEL 10545
BEDIENUNGSANLEITUNG
PLEGADORA DE CARTAS MODELO 10545
MANUAL DE FUNCIONAMIENTO
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
In deze handleiding en op het product staan belangrijke veilig-
heidsinstructies. Gelieve alle veiligheidsinstructieste lezen voor
u met het apparaat gaat werken.
1. MAXIMAAL 5 PAGINA'S PER KEER
2. PAPIER VOUWEN INCLUSIEF NIETJE KAN, INDIEN DEZE NIET OP
DE VOUWRAND ZIT
3. NIET EEN PAPIER VOUWEN MET PAPERCLIPS E.D.
4. GEEN KLEDINGSTUKKEN, VINGERS, HAAR, SIERRADEN EN AN-
DERE VOORWERPEN IN DE BUURT VAN DE PAPIER INVOER HOU-
DEN
5. TER VOORKOMING VAN ONGELUKKEN NA GEBRUIK DE STEKKER
UIT HET STOPCONTACT HALEN
6. WAARSCHUWING MACHINE NIET GEBRUIKEN ALS HET
ELEKTRICITEITSSNOER BESCHADIGD IS
WERKING
Plaats de papiergeleider op de machine in de daarvoor bestemde openin-
gen. Sluit de elektriciteit aan en de machine is klaar voor gebruik.
Voor het vouwen van meer dan 1 pagina tegelijkertijd zorgt u ervoor dat de
pagina•s netjes op elkaar en tegelijkertijd in de papierinvoer(A) worden ge-
voegd. Gebruik de papiergeleider voor het invoeren.
Het oog(G) in de machine zal het ingevoerde papier binnen enkele seconden
waarnemen waarna het papier in de machine getrokken wordt. De gevouwen
pagina•s uit de papieruitvoer nemen.
PAPIERSTOP
De papierstop (D) staat standaard afgesteld op A4. Dit is eventueel te verande-
ren naar 8,5 x 11 inch.
ALS HET PAPIER VASTLOOPT
Als het papier vast zit altijd eerst het elektriciteitssnoer(I) uit het stopcontact
halen. Verwijder de terugdraaiknop onderop de machine en plaats deze in de
"D"-as (F) Door het voorzichtig heen en weer draaien met de terugdraaiknop
(C) en tegelijkertijd zachtjes aan het papier te trekken kunt u proberen deze
te verwijderen. Draai de knop heen en weer en trek tegelijkertijd aan het
papier. Als het papier vast blijft zitten is het verstandig kontact op te nemen
met de servicedienst van DESQ INTERNATIONAL. Het telefoonnummer is
[phone]
Nadat de papierstoring is verholpen, verwijderd u de draaiknop. En monteert
hem weer aan de onderkant van de machine. SLUIT DE ELEKTRICITEIT
WEER AAN, WAARNA DEZE WEER NA ENKELE MINUTEN (MOGELIJK
CIRCA 10 MINUTEN) ZAL GAAN WERKEN
DEMONTAGE INSTRUCTIES
Volg deze procedure voor het verhelpen van een moeilijke papierstoring of
om de rubberen rollers schoon te maken.
1. Verwijder het elektriciteitssnoer(I) uit het stopcontact.
2. Draai de machine om en verwijder de 4 schroeven. Zet de machine weer
rechtop.
3. Houd de doorvoertule(H) vast en verwijder de kunststof behuizing(E).
4. Bij een hardnekkige papierstoring verwijderd u de papierstop. Probeer
nu voorzichtig het papier te verwijderen. Papierstop weer monteren.
5. De rubber rollen(J) met water en een vochtige doek schoonmaken.
Geen vluchtige en/of reinigingsmiddelen op aardolie basis gebruiken!
6. Zet de machine in omgekeerde volgorde weer in elkaar
.
Specificaties
Spanning: 220-240V/50Hz
Capaciteit: 5 vel / 80grs/m2
IMPORTANT SAFETY INSTRUCTIONS
Your safety as well as the safety of others is important. In this manu-
al as well as on the product are important safety instructions. Please
read all safety instructions before operating.
ESP
NL
FR
ENG
DU

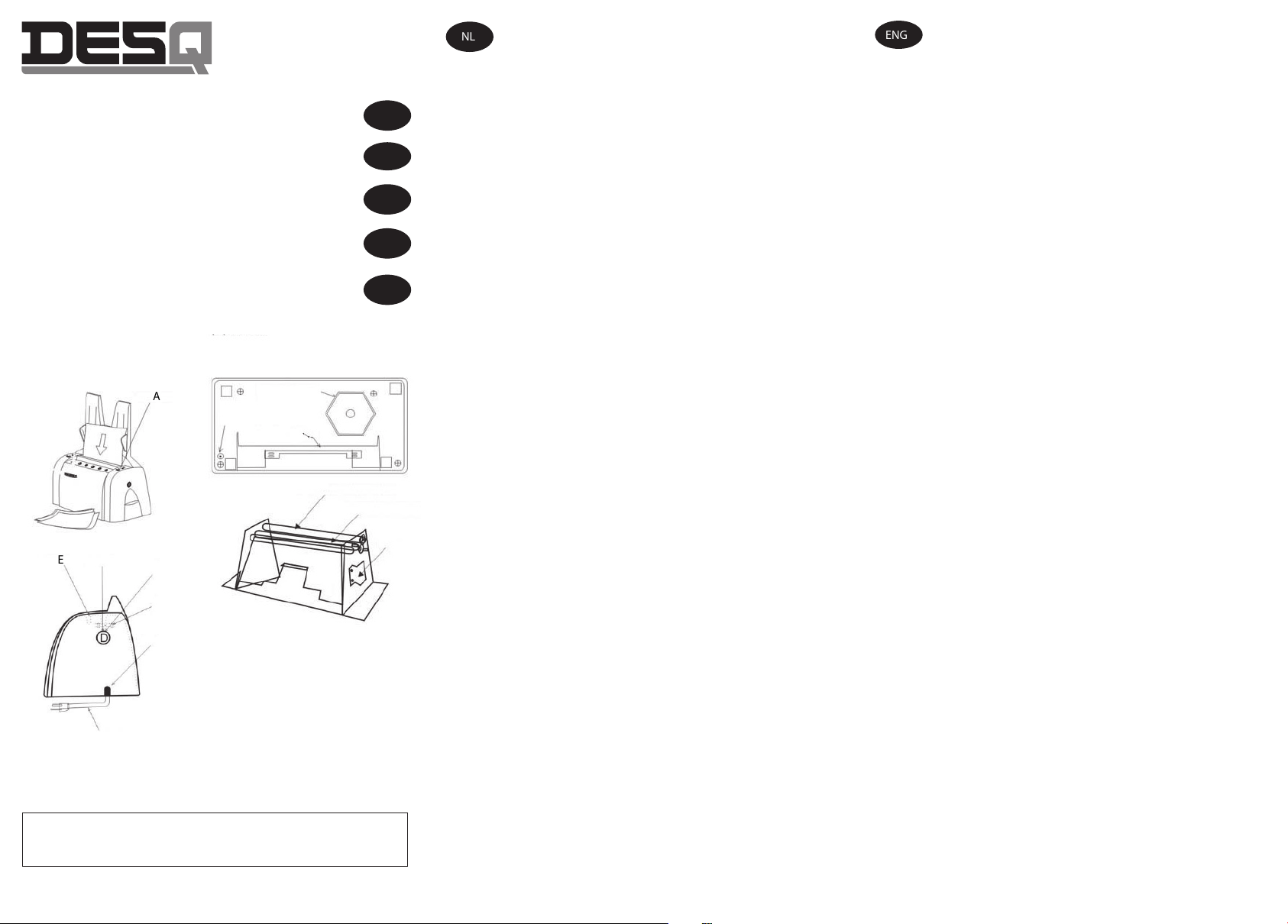

A
BD
C
J
EF
G
H
I
PLEASE READ THESE OPERATING
INSTRUCTIONS BEFORE USING THE UNIT
NL ENG
CAUTIONS
1. Do NOT overload the folding machine. Maximum 5 sheets.
2. You can fold paper with staples as long as the staples are not located on the
fold position.
3. Do NOT attempt to fold papers that contain paper clips
4. Keep loose clothing, fingers, hair, jewellery and other foreign objects away from
the folding slot.
5. Always unplug a stationary unit to prevent accidents.
6. Do NOT operate the unit when the electricity cable is damaged.
OPERATION
Put the paper guide into the small slots on the top of the machine behind the IN
slot. Plug the power cord into an AC outlet. Once the unit is plugged in it is ready
to be used. When folding more than one sheet, be sure the document(s) you want
to fold have been lined up to ensure a smooth fold. Insert up to 5 sheets of paper
approximately 2" into the rear slot using the paper guide(A) to support the paper(s).
The photo cell(G) inside the folder will sense the paper (this may take a few
seconds) then the paper will be pulled into the folder. Remove the folded paper
from the front slot.
PAPER STOP ADJUSTMENT
The paper stop(D) is positioned according to the size of the paper being folded (the
top slot is for 8,5" x 11" paper). Slide the paper stop to select A4 paper folding.
Be sure the folder is placed on a flat surface. If the unit does not operate check if
the circuit breaker(B) on the bottom of the folder makes contact with a flat surface.
IF THE PAPER JAMS
If the paper jams, always unplug the folder(I) first.
Remove the paper stop located on the bottom of the unit by loosening the spring
and screws. You may also attempt to remove the paper stop by gently turning it
back and forth while pulling. Remove the hole plug and place the dejamming
handle(C) into the D-shaped shaft(I), turn the handle in either direction while pulling
on the paper. If you are still unable to remove the paper, please see the disassembly
instructions.
After the jam has been cleared, turn the dejamming handle in either direction until
the paper slot on top opens. Return the dejamming handle, paper stop and hole
plug to their normal positions, and plug in the folder (it may run momentarily).
DISASSEMBLY INSTRUCTIONS
1. Follow this procedure to clear a difficult paper jam or to clean the rubber rollers.
Unplug paper folder
2. Turn unit over and remove the screws. Return the unit to its normal upright
position.
3. Hold down the grommet(H) and lift the plastic housing(E).
4. Remove the paper stop with a tough paper jam, then try to remove the paper,
(Assemble paper stop afterwards).
5. To clean the rollers(J) spray lightly with water and wipe them with a cloth until
clean and completely dry.
6. Turn either pull to get the maximum gap between the aluminium "D" roller and
the rubber roller. Reassemble paper folder.
TROUBLE SHOOTING
If the "IN" slot is closed, unplug folder and use the dejamming handle to turn the
D-shaped shaft counter-clockwise until the slot is open.
If the unit does not function, check to be sure the paper has been inserted straight
in and is all the way down in the rear slot labelled "IN", reset the circuit breaker located
on the bottom. You may also want to try plugging the unit into another AC outlet.
SPECIFICATIONS
Power : 220-240 V / 50Hz (Europe)
Capacity : Max 5 sheets
SERVICE DEPARTMENTS:
NL: DESQ International: Eenspan 38 - 3897 AL - Zeewolde The Netherlands
Phone [phone] - Fax [phone]
E-mail: [email protected] -Internet www.desq.eu
Service Department: NL: Phone [phone]
SPAIN: Ofiactiva S.L. - Phone [phone]

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ
AVERTISSEMENTS
1. NE PAS SURCHARGER LA PLIEUSE. MAXIMUM 5 FEUILLES.
2. VOUS POUVEZ PLIER DES FEUILLES COMPRENANT DES AGRAFES SI
CELLES-CI NE SONT PAS POSITIONNÉES À L’ENDROIT DU PLIE.
3. NE PAS PLIER DES FEUILLES AVEC TROMBONE.
4. LES VÊTEMENTS AMPLES, LES DOIGTS, LES CHEVEUX, LES BIJOUX OU
TOUT AUTRE OBJET ÉTRANGER NE DOIVENT PAS SE TROUVER À
PROXIMITÉ DE LA FENTE DE LA PLIEUSE.
5. DÉBRANCHER TOUJOURS L’UNITÉ LORSQU’ELLE N’EST PAS UTILISÉE
POUR ÉVITER LES ACCIDENTS.
6. NE PAS FAIRE FONCTIONNER L’UNITÉ LORSQUE LE CÂBLE D’ALIMEN-
TATION EST ENDOMMAGÉ.
FONCTIONNEMENT
Enclencher le guide papier dans les petites encoches sur le dessus de la plieuse, der-
rière la fente d’insertion. Brancher le câble d’alimentation dans une prise de CA. Une
fois l’unité sous tension, elle être prête à l’emploi. Lorsque le pliage s’applique à plu-
sieurs feuilles, s’assurer que le(s) document(s) à plier est (sont) bien aligné(s) afin de
garantir un pliage régulier. Insérer jusqu’à 5 feuilles de papier d’environ 5" dans la fente
arrière en utilisant le guide papier(A) pour les maintenir. Relâcher le papier pour le faire
tomber librement dans la fente. La cellule photoélectrique(G) dans la plieuse va capter
le papier (cela peut prendre quelques secondes), puis le papier est automatiquement tiré
dans la plieuse. Retirer le papier une fois plié au niveau de la fente à l’avant de l’unité.
RÉGLAGE DE LA BUTÉE POUR LE PAPIER
La butée(D) pour le papier est définie selon la dimension du papier à plier (la fente du
dessus est prévue pour du papier de 8.5" x 11"). Faire glisser la butée pour choisir un
pliage pour papier A4.
La plieuse doit être placée sur une surface plane. Si l’unité ne fonctionne pas, s’as-
surez que le disjoncteur(G) sous la plieuse touche une surface plane.
EN CAS DE BOURRAGE PAPIER
En cas de bourrage papier, toujours commencer par débrancher la plieuse. Enlever la
butée pour le papier, située sous l’unité, en desserrant le ressort et les vis. Il est égale-
ment possible d’enlever la butée pour le papier en lui appliquant doucement un mouve-
ment de va-et-vient. Enlever le capuchon et placer la poignée de déblocage(C) dans
l’arbre en « D »(F), tourner la poignée dans n’importe quel sens tout en tirant le papier.
S’il est toujours impossible d’enlever le papier, consulter les instructions de démontage.
Une fois le papier débloqué, tourner la poignée de déblocage(C) dans n’importe quel
sens jusqu’à ouvrir les encoches prévues pour le papier, sur le dessus de l’unité.
Remettre dans leur position initiale la poignée de déblocage, la butée pour le papier
et le capuchon. Mettre la plieuse sous tension (elle va continuer à fonctionner pen-
dant un moment).
INSTRUCTIONS DE DÉMONTAGE
Suivre la procédure pour résoudre un problème de bourrage de papier ou pour net-
toyer les rouleaux en caoutchouc.
1. Débrancher la plieuse(I).
2. Retourner l’unité et enlever les vis. Remettre la plieuse à l’endroit.
3. Maintenir le passant(H) vers le bas tout en soulevant le boîtier en plastique(E).
4. Pour débloquer du papier coincé, enlever la butée, tourner dans n’importe quel
sens l’une des poulies située à gauche, tout en tirant doucement le papier hors
de l’unité.
5. Pour nettoyer les rouleaux(J), les vaporiser légèrement avec de l’eau et les
essuyer avec un chiffon jusqu’à ce qu’ils soient complètement propres et secs.
6. Tourner l’une des poulies jusqu’à séparer au maximum le rouleau en "D" et le
rouleau en caoutchouc. Remonter la plieuse.
DIAGNOSTIC DES PANNES
Si la fente d’insertion est fermée, mettre la plieuse hors tension et utiliser la poignée
de déblocage pour tourner l’arbre en "D" dans le sens inverse des aiguilles d’une
montre jusqu’à ouvrir la fente.
Si l’unité ne fonctionne pas, s’assurer que le papier inséré est bien droit et qu’il des-
cend dans la fente arrière marquée "IN" (fente d’insertion). Réinitialiser le disjonc-
teur(B) situé sous l’unité. Vous pouvez également essayer de brancher l’unité sur une
autre prise de CA.
SPÉCIFICATIONS
ALIMENTATION : 220-240V/50HZ (Europe)
CAPACITÉ : MAXIMUM 5 FEUILLES
WICHTIGE SICHERHEITSVORSCHRIFTEN
1. Max. 5 Blätter
2. Es ist möglich geheftet Papier einzuführen, damit muss gewährlei-
stet sein daß die Heftklammern nicht auf die Falz geheftet sind.
3. Kein Papier mit Büroklammern durchführen
4. Haare, lose sitzende Kleidung, Schmuck und Krawatten von die Pa-
pierzuführung fernhalten
5. Die Maschine ausschalten und Netzstecker ausziehen nach Betrieb
6. Maschine nicht benutzen wenn das Netzkabel beschätigt ist.
OPERATION
Papierzuführung(A) auf die Maschine und verbinde Netzkabel mit Steckdose.
Maschine ist bereit.
Wenn mehrere Blätter gefalzt werden, darauf achten daß das Papier im Ein-
zugsschacht zentriert ist und zwischen den Seitenführungen liegt.
Das infrarot Leuchte / Sensor(G) in die Maschine bemerkt automatisch wenn
Papier wird eingelegt und nach einige Sekunden zieht die Falzmaschine das
Papier ein und führt die Falzung durch.
PAPIERSTOP
Der Papierstop ist eingestellt auf Format A4. (8,5 x 11 inch auch möglich)
PAPIERSTAU BESEITIGEN
Falzmaschine ausschalten und Netzstecker ausziehen(I)! Montieren Sie der
Drehknopf in die “D”-Achse (F). Der Drehknopf(C) befindet Sich auf die
Unterseite von die Falzmaschine.
Das gestaute Papier aus der Falzmaschine entfernen. Um Papier zu entfernen
der Drehknopf drehen und gleichzeitig das Papier zwischen die Walzen heraus
ziehen.
Wenn das Papier in den Walzen verklemmt ist, bitte kontakten Sie der Service
Department.
Wenn der Stau beseitigt ist, das Drehknopf(C) wieder auf die Unterseite von
die Maschine montieren. Netzstecker einstecken; es ist möglich daß die
Falzmaschine ein augenblick automatisch lauft.
HINWEISE FUR DEMONTAGE
Mit diese Hinweise können Sie ein Papierstau beseitigen, oder die Gummi
Walzen reinigen.
1. Falzmaschine ausschalten und Netz stecker ausziehen(I).
2. Drehen Sie die Maschine um und entfernen Sie die 4 Schrauben. Drehen
Sie die Maschine wieder in anfängs position.
3. Halten Sie die durchfuhr gummi(H) fest und entfernen Sie die kunststoff
gehause(E).
4. Bei ein große Papierstau bitte die Papierstop entfernen. Das gestaute
Papier aus der Falzmaschine entfernen und Papierstop wieder montieren.
5. Die Walzen(J) nur mit Wasser und ein feuchten Tuch reinigen. Keine
flüchtigen oder Reinigungsmittel auf Erdölbasis verwenden!
6. Montieren Sie die Falzmaschine wieder in umgekehrte Reihenfolge.
TECHNISCHE DATEN
Netzanschluß : 220-240 V / 50 Hz
Leistung : 5 Blatt / 80 grs/m2 in einem Durchgang.
IMPORTANTE
INSTRUCCIONES DE SEGURIDAD
PRECAUCIONES
1. NO SOBRECARGUE DE PAPEL LA PLEGADORA. MAXIMO 5 HOJAS
2. PUEDE PLEGAR PAPEL CON GRAPAS SIEMPRE QUE LAS GRAPAS NO
ESTEN EN EL LUGAR DEL PLIEGUE.
3. NO INTENTE PLEGAR PAPEL QUE CON CLIPS.
4. MANTENGA ALEJADO DE LA RANURA DE ACCESO ROPA COLGANTE,
LOS DEDOS, CABELLO, JOYAS Y OTROS PRODUCTOS EXPTRAÑOS.
5. DESENCHUFE SIEMPRE EL APARATO CUNADO NO VAYA A SER UTILIZA-
DO PARA PREVENIR ACCIDENTES.
6. NO TRABAJE CON EL APARATO SIN UN CABLE O CLAVIJA DAÑADO.
FUNCIONAMIENTO
Ajuste el alimentador de papel(A) por los pequeños orificios en la parte superior de la
plegadora, por detrás de la ranura de entrada. Enchufe el aparato a la corriente.
Una vez enchufado el aparato estará listo para ser utilizado. Cuando vaya a plegar
más de un papel, compruebe que los documentos que quiere plegar están bien ali-
neados entre ellos para conseguir un plegado recto. Introduzca hasta un máximo de
5 hojas de papel de aproximadamente 2” por la ranura trasera y a través del alimen-
tador. Evite que el papel caiga libremente en la ranura. La célula fotoeléctrica(G) que
hay dentro de la plegadora detecta el papel (se activa en varios segundos) entonces
el papel es arrastrado por la plegadora. Saque el papel plegado de la ranura de sali-
da frontal.
AJUSTE DEL TOPE DE PAPEL
El tope de papel(D) está ajustado de acuerdo a la medida de papel que se va a ple-
gar (8.5” x 11”). Ajuste el tope de papel seleccionándolo para un plegado de papel
formatoA4.
Asegúrese que la plegadora esta sobre una superficie plana. Si el aparato no funcio-
na compruebe que el interruptor del circuito(B) situado en la parte inferior del apara-
to hace contacto con la superficie plana.
SI EL PAPEL SE ATASCA
Si el papel se atascase, primero desenchufe la plegadora.
Extraiga el tope de papel localizado en la parte inferior del aparato sacando los muel-
les y tornillos. Debe intentar también extraer el tope del papel suavemente girándolo
hacia atrás. Coloque en el orificio la manivela de desatasco(C) en el eje con forma de
“D” (F) gire la manivela y vaya extrayendo el papel. Si no consigue extraer el papel
por favor lea las instrucciones de desmontaje.
Después de desatascar el papel gire la manivela de desatasco en cualquier direcci-
ón hasta que la ranura de entrada quede libre. Coloque en su posición normal la
manivela de desatasco y el tope del papel, enchufe la plegadora. Debería funcionar
en breve.
INSTRUCCCIONES DE DESMONTAJE
Siga este procedimiento para solucionar un atasco de papel o limpiar los rodillos de
goma.
1. Desenchufe la plegadora(I).
2. Gire el aparato y extraiga los tornillos. Coloque el aparato en su posición normal.
3. Coja por las pestañas(H) y levante la tapa de plástico(E).
4. Para sacar el papel atascado extraiga el tope del papel, gire cualquiera de las
ruedas del lado izquierdo en cualquier dirección y cuidadosamente vaya extray-
endo el papel atascado.
5. Para limpiar los rodillos(J) mójelos ligeramente con agua y frótelos con un paño
hasta limpiarlos y dejarlos completamente secos.
6. Gire cualquier rueda hasta conseguir la máxima abertura entre el rodillo de alumi-
nio “D” y el rodillo de goma. Monte de nuevo la plegadora.
PROBELMAS DE FUNCIONAMIENTO
Si la ranura “IN” está obstruida, desenchufe la plegadora y utilice la manivela para
desatasco para girar el eje con forma de D en sentido contrario a las agujas del reloj
hasta que la ranura se libere.
Si el aparato no funciona, compruebe que el papel se ha colocado correctamente
y hasta el fondo el por la ranura trasera con la indicación “IN”. Active el interruptor del cir-
cuito situado debajo del aparato. Intente también conectar el aparato en otro enchufe.
ESPECIFICACIONES
POTENCIA: 220-240V/50Hz (Europa)
CAPACIDAD: 5 HOJAS MAXIMO
FR DU ESP
