DANSK
SIGTE-LASERAPPARAT DW088
Tillykke!
Du har valgt et DEWALT værktøj. Mange års erfaring, ihærdig
produktudvikling og innovation gør DEWALT til en af de mest pålidelige
partnere for professionelle brugere.
Tekniske data
DW088
Spænding V 4,5
Type 1
Batteristørrelse 3 x LR6 (AA)
Laserkraft mW < 1,3
Laserklasse 2
Bølgelængde nm 637
Beskyttelsesklasse IP54
Selvindstillingsområde ° +/- 4
Driftstemperatur °C -10 – +45
Gevindhul 1/4" x 20 TPI
Vægt kg 0,75
Definitioner: Sikkerhedsråd
Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord.
Læs vejledningen og læg mærke til disse symboler.
FARE: Angiver en overhængende farlig situation, der - hvis
den ikke undgås - kan resultere i døden eller alvorlige
kvæstelser.
ADVARSEL: Angiver en mulig farlig situation, der - hvis
den ikke undgås - kan resultere i døden eller alvorlige
kvæstelser.

10
DANSK
FORSIGTIG: Angiver en mulig farlig situation, der - hvis
den ikke undgås - kan resultere i mindre eller moderat
personskade.
BEMÆRK: Angiver en handling, der ikke er forbundet med
personskade, men som kan resultere i produktskade.
Betyder fare for elektrisk stød.
Betyder risiko for brand.
Sikkerhedsvejledning for lasere
ADVARSEL! Læs og forstå hele vejledningen. Manglende
overholdelse af alle nedenstående instruktioner kan medføre
elektrisk stød, brand og/eller alvorlig personskade.
GEM DISSE INSTRUKTIONER
• Laseren må ikke anvendes i eksplosive atmosfærer, f.eks. i
nærheden af brændbare væsker, gasser eller støv. Elværktøj danner
gnister, der kan antænde støv eller dampe.
• Brug kun laseren med de dertil beregnede batterier. Brug af andre
batterier kan medføre brandfare.
• Opbevar laseren uden for rækkevidde af børn og andre
uuddannede personer, når den ikke er i brug. Lasere er farligere i
hænderne på uuddannede brugere.
•Brug kun tilbehør, der er anbefalet af producenten af din model.
Tilbehør, der egner sig til én laser, kan medføre risiko for skader, når det
anvendes på en anden laser.
• Service på værktøjet må KUN udføres af uddannet
reparationspersonale. Reparationer, service eller vedligeholdelse
udført af ukvalificeret personale kan medføre skader. Se adressen
på din nærmeste autoriserede DEWALT reparatør på listen over
autoriserede DEWALT reparatører på bagsiden af denne vejledning eller
besøg www.2helpU.com på internettet.

11
DANSK
• Brug ikke optisk værktøj som f.eks. et teleskop eller
meridianinstrument til at se laserstrålen. Det kan medføre alvorlige
øjenskader.
• Placer ikke laseren et sted, hvor man forsætligt eller hændeligt
kan se ind i laserstrålen. Det kan medføre alvorlige øjenskader.
• Placer ikke laseren i nærheden af reflekterende overflader, der
kan reflektere laserstrålen mod personers øjne. Det kan medføre
alvorlige øjenskader.
• Sluk laseren, når den ikke er i brug. Hvis laseren efterlades tændt,
øger det risikoen for at se ind i laserstrålen.
• Anvend ikke laseren i nærheden af børn, og tillad ikke børn at
anvende laseren. Det kan medføre alvorlige øjenskader.
• Advarselsmærkaterne må ikke fjernes eller udviskes. Hvis
mærkaterne fjernes, kan brugeren eller andre uforvarende blive udsat
for stråling.
• Placer laseren sikkert på en vandret overflade. Hvis laseren falder
ned, kan det medføre skader på laseren eller alvorlige kvæstelser.
• Bær korrekt påklædning. Bær ikke løstsiddende beklædning eller
smykker. Tildæk langt hår. Hold hår, beklædning og handsker
væk fra bevægelige dele. Løstsiddende beklædning, smykker eller
langt hår kan sidde fast i bevægelige dele. Lufthuller dækker ofte over
bevægelige dele og skal også undgås.
ADVARSEL: Brug af andre knapper, justeringer eller
udførelse af andre procedurer end de heri beskrevne kan
medføre eksponering for farlig stråling.
ADVARSEL: SKIL IKKE LASEREN AD. Der er ingen dele
indeni, der kan serviceres af brugeren. Hvis du adskiller
laseren, ugyldiggøres garantien på produktet. Du må ikke
ændre produktet på nogen måder. Ændring af værktøjet kan
resultere i farlig udsættelse for laserstråling.
ADVARSEL: Brandfare! Undgå kortslutning af kontakter til et
fjernet batteri.

12
DANSK
Ekstra sikkerhedsinstruktioner for lasere
• Denne laser overholder klasse 2 betingelser i henhold til EN 60825-
1:2007. Laserdioden må ikke udskiftes med en anden type.
Hvis laseren er beskadiget, skal den repareres af en godkendt reparatør.
• Brug ikke laseren til andet formål end projicering af laserlinier.
Øjet må ikke udsættes for strålen fra en klasse 2 laser i mere end
0,25sekunder. Øjenlågsreflekserne giver normalt den nødvendige
beskyttelse af øjnene. I afstande på over 1 m opfylder laseren betingelserne
for lasere klasse 1, og den anses derfor for fuldstændig sikker.
• Man må aldrig se direkte ind i laserstrålen.
• Se ikke på laserstrålen gennem optisk værktøj.
• Opsæt ikke værktøjet på et sted, hvor laserstrålen kan ramme personer
i hovedhøjde.
• Børn må ikke komme i kontakt med laseren.
Restrisici
Følgende risici er forbundet med brugen af dette apparat:
– skader forårsaget af at se ind i laserstrålen.

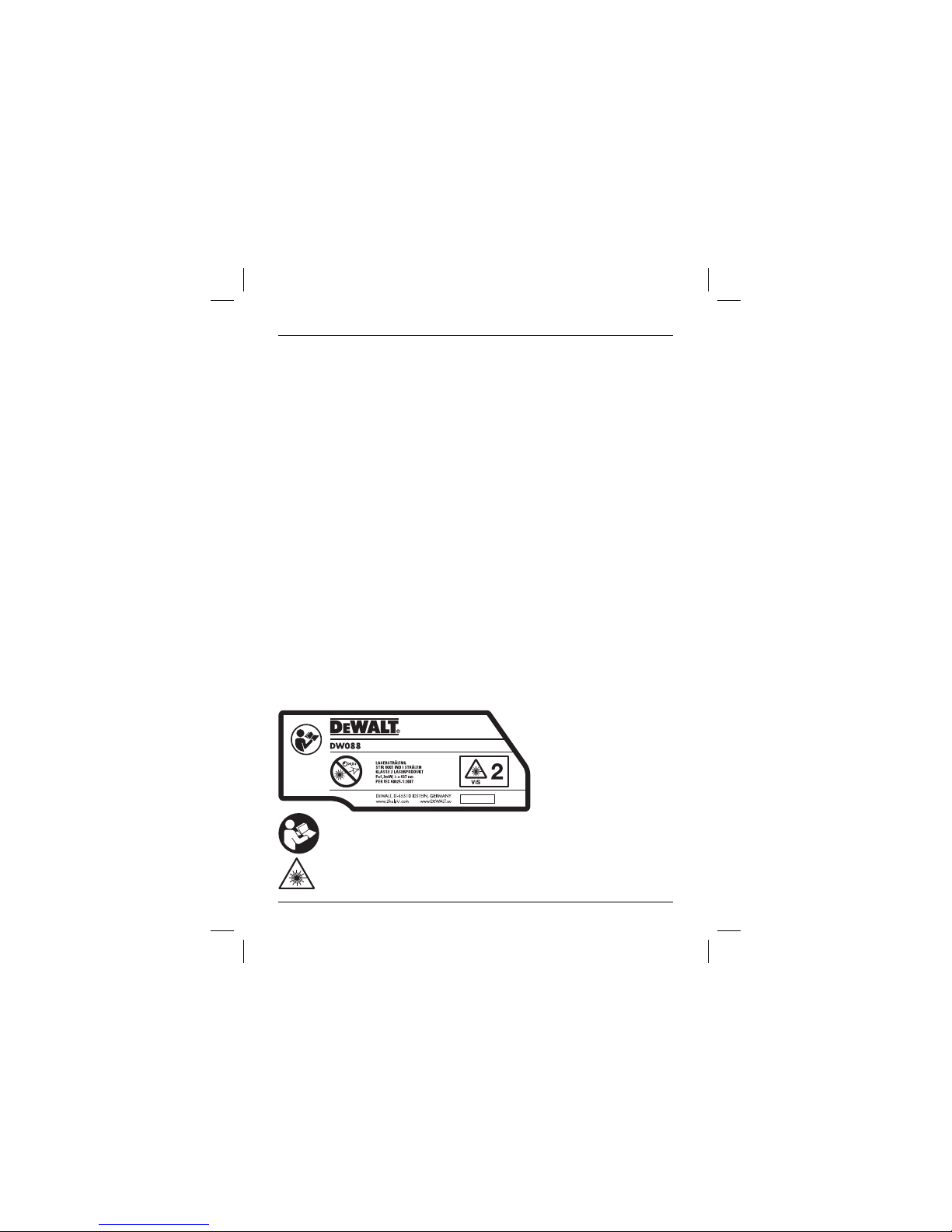

Etiketter på værktøjet
Følgende piktogrammer ses på værktøjet:
Læs brugsanvisningen før brugen
Laser-advarsel

13
DANSK
Kig ikke ind i laserstrålen.
PLACERING AF DATOKODE
Datokoden, der også inkluderer fabrikationsåret, er trykt på siden af
batterirummet.
Eksempel:
2011 XX XX
Produktionsår
Vigtig sikkerhedsvejledning for batterier
ADVARSEL: Batterier kan eksplodere eller lække og
medføre kvæstelser eller brand. Sådan mindskes denne
risiko:
• Følg omhyggeligt alle vejledninger og advarsler på
batterimærkaten og emballagen.
• Isæt altid batterier med polerne vendt korrekt (+ og -), som
angivet på batteriet og udstyret.
• Batteriets poler må ikke kortsluttes.
• Batterierne må ikke oplades.
• Nye og gamle batterier må ikke blandes. Udskift alle batterier
samtidig med nye batterier af samme mærke og type.
• Fjern brugte batterier med det samme og bortskaf dem i
overensstemmelse med lokal lovgivning.
• Batterier må ikke kastes i åben ild.
• Hold batterier uden for børns rækkevidde.
• Fjern batterierne, hvis enheden ikke skal anvendes i flere
måneder.

14
DANSK
Batterier (fig. B)
BATTERITYPE
Denne laser bruger tre LR6-batterier (størrelse AA).
TILSIGTET BRUG
Sigte-laserapparatet DW088 er designet til at projicere laserlinjer som
hjælpemiddel for professionelle. Værktøjet kan bruges både inde og ude
til vandret (vater), og lodret (i lod). Anvendelsesområderne strækker sig fra
layout af vægge og vinduer til installation af rammeskinner.
MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare
væsker eller gasser.
Krydslinjelaseren er et værktøj til professionelle. LAD IKKE børn komme
i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere
anvender dette værktøj.
Kontroller emballagens indhold
Emballagen indeholder:
1 Sigte-laserapparat
1 Vægstativ
3 LR6-batterier (AA-str.)
1 Detektor (DW088KD)
1 Klemme (DW088KD)
1 9 V-batteri (DW088KD)
1 Kasse
1 Brugervejledning
• Tag dig tid til at læse og forstå denne brugervejledning, før du tager
værktøjet i brug.

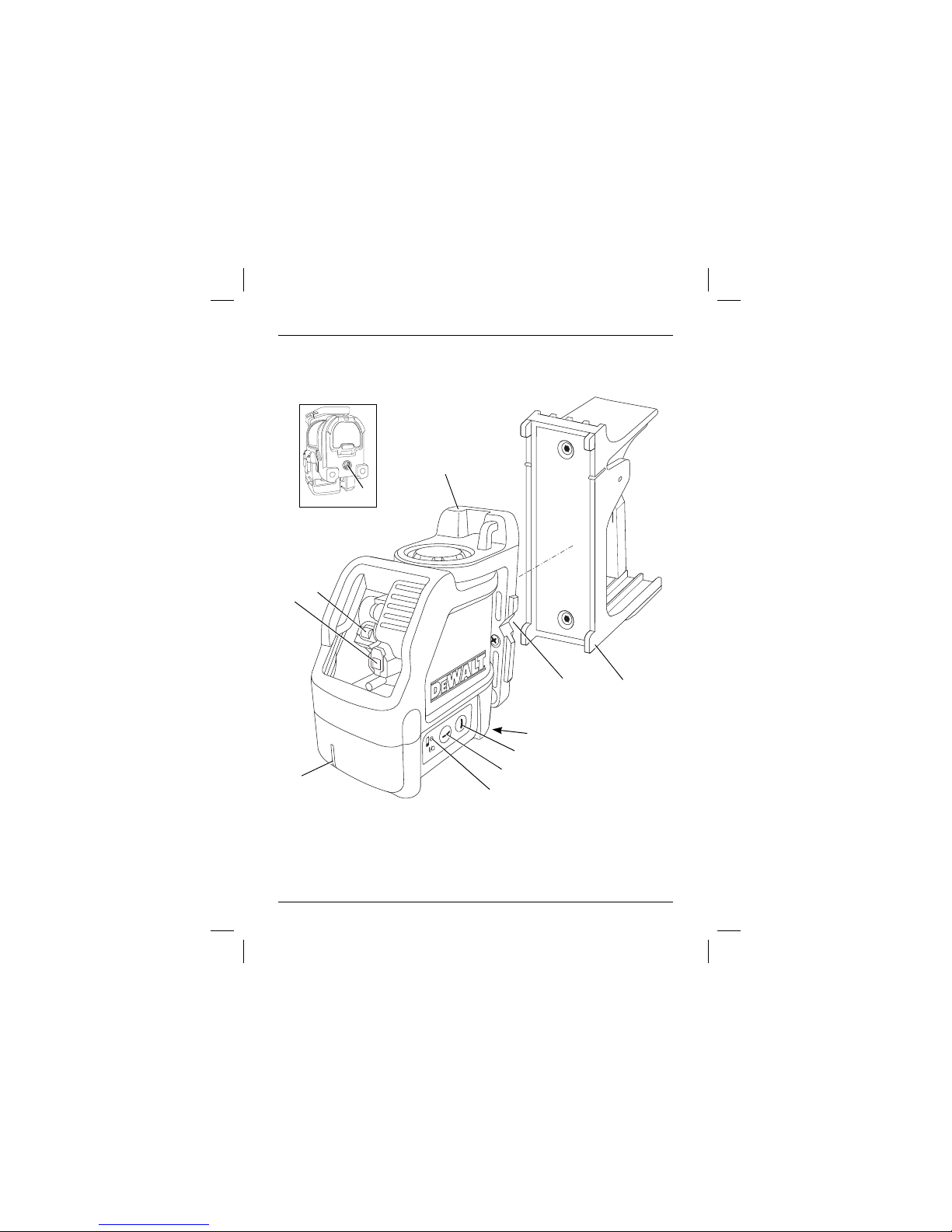

Beskrivelse (fig. A)
1 Afbryder (vertikal laserstråle)
2 Afbryder (horisontal laserstråle)

15
DANSK
3 Indikator for lavt batteri
4 Vertikal laserstråle
5 Horisontal laserstråle
6 Indikator for vertikal laserstråle
7 Indikator for horisontal laserstråle
8 Drejekonsol
9 Vægstativ
10 Dæksel til batterirum
11 1/4" x 20 indvendigt gevind
Udpakning
PÅSÆTNING AF ADVARSELSMÆRKATEN
Sikkerhedsadvarslerne på mærkaten på laseren skal stå på brugerens
sprog.
Derfor leveres værktøjet med et løst ark med selvklæbende mærkater.
ADVARSEL: Kontrollér, at sikkerhedsadvarslerne på mærkaten
er skrevet på dit sprog.
Advarslerne skal lyde som følger:
LASERSTRÅLING
SE IKKE IND I STRÅLEN
KLASSE 2 LASERPRODUKT
• Hvis advarslerne er på et andet sprog, skal du gå frem som følger:
– Fjern den ønskede mærkat fra arket.
– Placer omhyggeligt mærkaten over den eksisterende mærkat.
– Tryk mærkaten på plads.
SAMLING OG JUSTERING
ADVARSEL! Placer ikke laseren et sted, hvor man
forsætligt eller hændeligt kan se ind i laserstrålen. Det
kan medføre alvorlige øjenskader.

16
DANSK
Udskiftning af batterier (fig. B)
Tilbehøret bruger batterier af typen LR6 (AA).
• Åbn batterirumsdækslet (10).
• Udskift batterierne (12). Sørg for at anbringe de nye batterier som vist.
• Luk batterirumsdækslet.
ADVARSEL: Udskift altid hele sættet, når du skifter batterier.
Bland ikke gamle batterier med nye. Brug helst alkalinebatterier.
INDIKATOR FOR LAVT BATTERI (FIG. A)
Værktøjet er udstyret med en indikator for lavt batteri (3) placeret på
kontrolpanelet. Indikatoren for lavt batteri lyser, mens værktøjet er tændt.
Den blinker for at indikere, at batterierne skal udskiftes, og værktøjet
afbrydes automatisk.
• Sluk for værktøjet, og tag batterierne ud, så snart indikatoren blinker.
Opsætning af værktøjet (fig. C1 - C4)
Værktøjet kan let opsættes på flere forskellige måder, hvilket gør det
praktisk til mange anvendelser.
GULVOPSÆTNING
• Anbring værktøjet på en relativt jævn og vandret overflade.
VÆGOPSÆTNING (FIG. C1)
Monteringshullet (13) i drejekonsollen (8) er beregnet til montering
på vægkonstruktioner. Alternativt kan værktøjet monteres direkte på
metalobjekter ved hjælp af magneterne (14).
• Sæt en skrue eller et søm i væggen.
• Hæng værktøjet op på skruen i monteringshullet.
FASTGØRELSE AF VÆRKTØJET PÅ VÆGSTATIVET (FIG. C2 - C4)
Værktøjet er udstyret med et vægstativ (9) til montering på en vægskinne
som hjælpeværktøj til loftshængt installation og andre specielle
nivelleringsprojiceringer. Drejekonsollen (8) har magneter til fastgørelse af
værktøjet på vægstativet.
• Indstil magneterne (14) efter metalpladen på vægstativet (9).

17
DANSK
• Fjern vægstativet ved at trække det tilstrækkelig kraftigt fra værktøjet
Fastgør vægstativet på vægskinnen således:
• Åbn klemmekæberne (15).
• Sæt klemmekæberne ind over vægskinnen, og løsn klemmen,
så klemmekæberne strammes omkring skinnen.
Montér vægstativet på væggen således:
• Hold værktøjet i den ønskede position mod væggen, og markér
placeringen af monteringshullet på væggen.
• Bor et hul på det markerede sted.
• Indsæt en tilsvarende rawlplug i hullet.
• Hold værktøjet foran rawlpluggen.
• Sæt en skrue i monteringshullet (16).
Justering af værktøjet
• Tænd for værktøjet for at starte vaterindstillingen. Den vandrette og/eller
lodrette orientering er korrekt justeret, så længe laserstrålerne er tændt.
• Laserstrålerne begynder at blinke for at signalere, at værktøjet er blevet
opstillet med en hældning, der er større end selvindstillingsområdet på
4°. Sluk for værktøjet, justér opstillingen igen, så værktøjet kommer
inden for selvindstillingsområdet, og tænd igen for værktøjet.

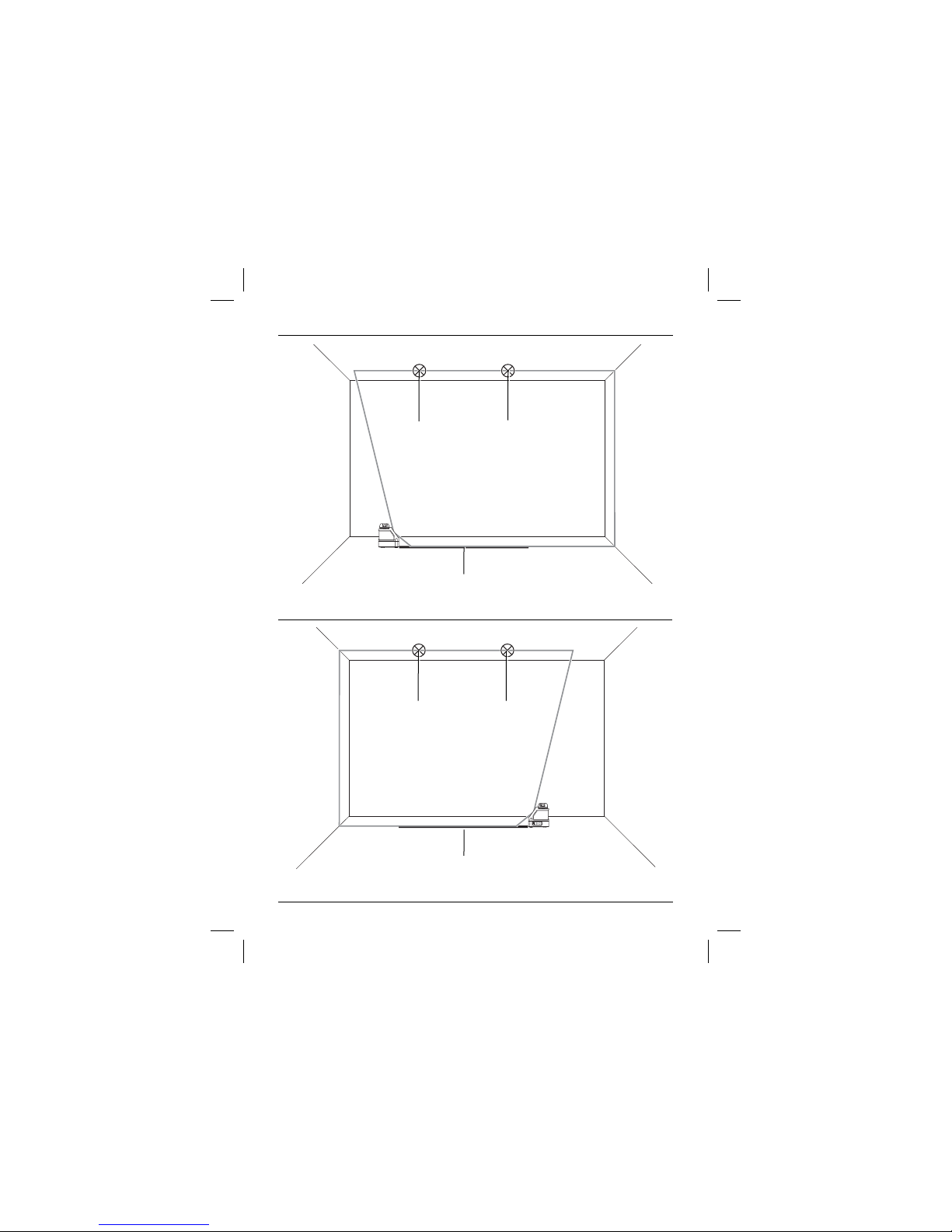

Justering af laserlinjen (fig. D)
• Justér laserlinjen for begge laserstrålerne med positionsmarkeringen. Flyt
værktøjet efter behov.
BETJENING
ADVARSEL! Placer ikke laseren et sted, hvor man
forsætligt eller hændeligt kan se ind i laserstrålen. Det
kan medføre alvorlige øjenskader.
Brugervejledning
ADVARSEL: Overhold altid sikkerhedsinstruktionerne og
gældende foreskrifter.

18
DANSK
• Markér altid laserpunkternes centrum.
• Sørg for, at værktøjet er sat sikkert op.
• Ekstreme temperaturændringer medfører bevægelser af de indre dele,
hvilket kan påvirke værktøjets præcision. Kontrollér regelmæssigt
nøjagtigheden, hvis værktøjet bruges under sådanne omstændigheder.
• Selv om værktøjet automatisk korrigerer for små afvigelser i vater,
der opstår ved stød, kan det være nødvendigt igen at justere balance
eller opstilling.
• Hvis værktøjet har været tabt eller er vippet over, skal der foretages
feltkalibreringscheck for at sikre, at der ikke er sket skader.
Se „Vedligeholdelse“.
Tænd og sluk (fig. A)
Værktøjet har separate kontakter til betjening af den vertikale og den
horisontale laserlinje.
• Tænd for den vertikale laserstråle (4), og tryk på afbryderknappen (1).
• Tænd for den horisontale laserstråle (5), og tryk på afbryderknappen (2).
• Sluk for en laserstråle ved at trykke på afbryderknappen igen.
Overførsel af en positionsmarkering (fig. D)
Værktøjet danner to laserlinjer i både vandret og lodret retning for at
overføre en markering.
• Indstil den relevante laserstråle efter markeringen.
Drejning af værktøjet (fig. E)
Når værktøjet er i vægopsætning, kan det drejes manuelt for at overføre
den horisontale laserlinje.
• Drej værktøjet til venstre eller højre efter behov.
Lasertilbehør
DIGITAL LASERDETEKTOR: DE0892 (FIG. F)
Visse lasersæt indeholder en DEWALT digital laserdetektor. DEWALT digital
laserdetektor hjælper med at lokalisere en laserstråle, der udsendes af
