DANSK
5
LASERAFSTANDSMÅLER (LDM)
DW040
Tillykke!
Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig
produktudvikling og innovation gør DEWALT én af de mest pålidelige
partnere for professionelle brugere af elværktøj.
Tekniske data
DW040
Spænding V 3,0
2 x 1,5 VDC LR03 (AAA-størrelse) batterier
Type 1
Laserudgangsstrøm mw < 1
Laserklasse KLASSE 2
Bølgelængde nm 635
Stråledivergens mrad 0,16 x 0,6
Pulsvarighed s 1 x 10-9
Område (ved 22 °C) 300 mm–40 m
Nøjagtighed (ved 22 °C) mm ± 3
Driftstemperatur –7 °C til 50 °C
Kapslingsklasse IP54
Vægt kg 0,15*
* med batterier

DANSK
6
Definitioner: Sikkerhedsråd
Nedenstående definitioner beskriver sikkerhedsniveauet for hvert
signalord. Læs vejledningen og læg mærke til disse symboler.
FARE: Angiver en overhængende farlig situation, der - hvis
den ikke undgås - kan resultere i døden eller alvorlige
kvæstelser.
ADVARSEL: Angiver en mulig farlig situation, der - hvis
den ikke undgås - kan resultere i døden eller alvorlige
kvæstelser.
FORSIGTIG: Angiver en mulig farlig situation, der - hvis
den ikke undgås - kan resultere i mindre eller moderat
personskade.
BEMÆRK: Anvendt uden advarselssymbolet indikerer
dette en potentielt farlig situation, der - hvis den ikke
undgås - kan resultere i materiel skade.
Betyder risiko for elektrisk stød.
Betyder risiko for brand.
Sikkerhedsvejledning for lasere
ADVARSEL! Læs og forstå hele vejledningen. Manglende
overholdelse af alle nedenstående instruktioner kan
medføre elektrisk stød, brand og/eller alvorlig personskade.
GEM DISSE INSTRUKTIONER
• Brug kun laseren med de dertil beregnede batterier. Brug af
andre batterier kan medføre brandfare.
• Opbevar laseren uden for rækkevidde af børn og andre
uuddannede personer, når den ikke er i brug. Lasere er farligere
i hænderne på uuddannede brugere.
•Brug kun tilbehør, der er anbefalet af producenten af din
model. Tilbehør, der egner sig til én laser, kan medføre risiko for
skader, når det anvendes på en anden laser.

DANSK
7
• Hvis din laserafstandsmåler trænger til reparation, skal du
kontakte din lokale autoriserede DEWALT-reparatør.
• Brug ikke optisk værktøj som f.eks. et teleskop eller
meridianinstrument til at se laserstrålen. Det kan medføre
alvorlige øjenskader.
• Placer ikke laseren et sted, hvor man forsætligt eller
hændeligt kan se ind i laserstrålen. Det kan medføre alvorlige
øjenskader. Laserstrålen skal - når det er muligt - holdes godt over
eller under øjeniveauet.
• Placer ikke laseren i nærheden af reflekterende overflader,
der kan reflektere laserstrålen mod personers øjne. Det kan
medføre alvorlige øjenskader.
• Sluk laseren, når den ikke er i brug. Hvis laseren efterlades
tændt, øger det risikoen for at se ind i laserstrålen.
• Anvend ikke laseren i nærheden af børn, og tillad ikke børn at
anvende laseren. Det kan medføre alvorlige øjenskader.
• Advarselsmærkaterne må ikke fjernes eller udviskes. Hvis
mærkaterne fjernes, kan brugeren eller andre uforvarende blive
udsat for stråling.
• Åbn ikke apparatet ved hjælp af værktøjet, som f.eks. men
ikke begrænset hertil skruetrækkere osv.
ADVARSEL: Brug af andre knapper, justeringer eller
udførelse af andre procedurer end de heri beskrevne
kan medføre eksponering for farlig stråling.
ADVARSEL! ADSKIL IKKE APPARATET. Der er
ingen indvendige dele, der kan serviceres af
brugeren. Adskillelse af apparatet medfører, at alle
produktgarantier bortfalder. Produktet må ikke
modificeres på nogen måde. Modificering af værktøjet
kan medføre eksponering for farlig laserstråling.
Ekstra sikkerhedsvejledning for lasere
• Denne laser er i overensstemmelse med Klasse 2 i henhold til
EN 60825-1:2007. Udskift ikke laserdioden med en anderledes

DANSK
8
type. Hvis den beskadiges, skal laseren repareres af en autoriseret
reparatør.
• Anvend ikke laseren til andet formål end den tilsigtede brug, der
er beskrevet i dette dokument. Øjets udsættelse for strålen af
en klasse 2 laser betragtes som værende sikkert i maks. 0,25
sekunder. Øjenlåget vil normalt udgøre tilpas beskyttelse.
• Sørg for at læse alle sikkerhedsadvarsler på mærkaten før første
brug!
• Placer altid laseren et sted, hvor laserstrålen ikke kan krydse en
person i øjenhøjde. Vær ekstra opmærksom i nærheden af trapper
og reflekterende overflader.
Restrisici
Følgende risici er forbundet med brugen af dette apparat:
– skader forårsaget af at se ind i laserstrålen.

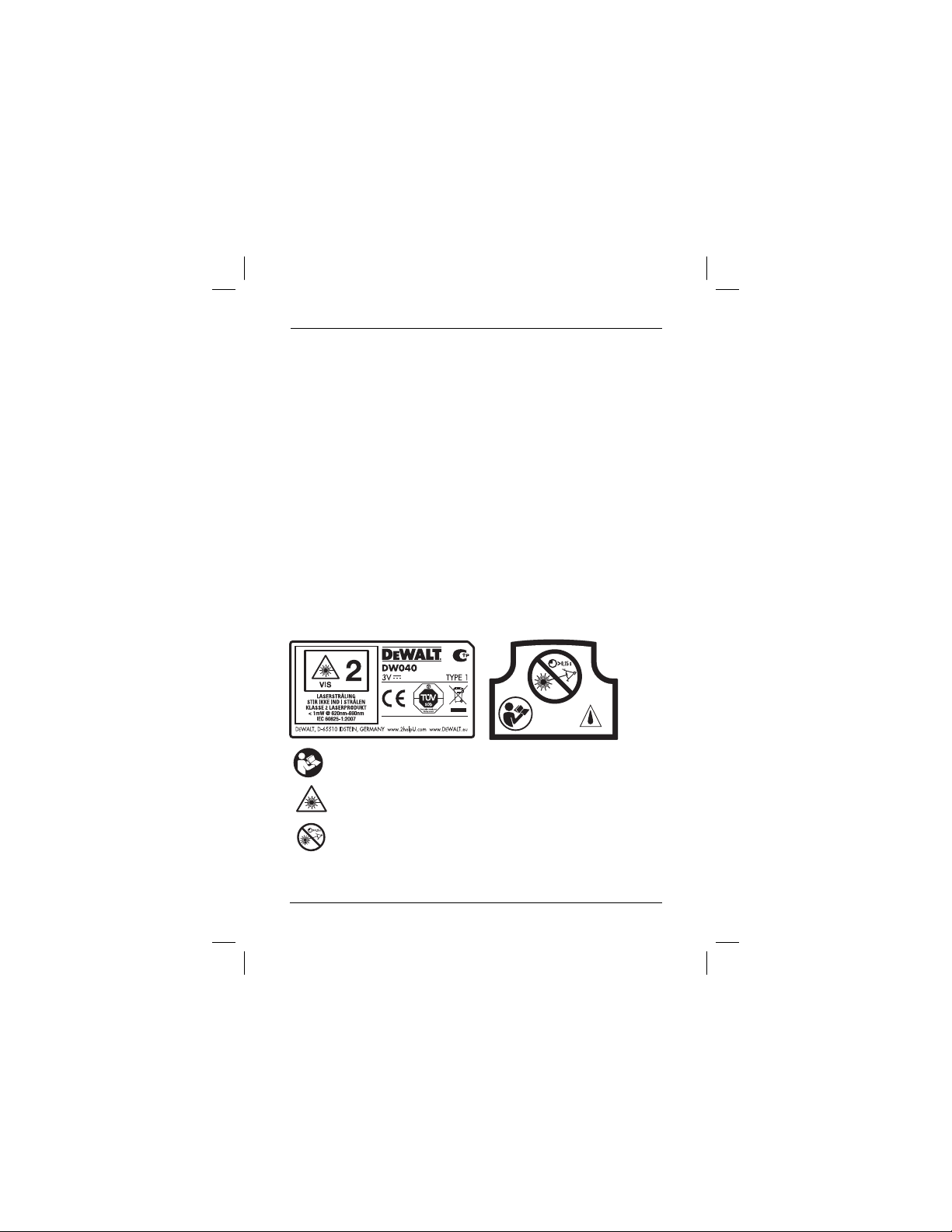

Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs vejledningen før brug.
Laseradvarsel
Kig ikke ind i laserstrålen.

DANSK
9
Kapslingsklasse: IP54
PLACERING AF DATOKODE
Datokoden, der også inkluderer fabrikationsåret, er trykt på siden af
batterirummet.
Eksempel:
2011 XX XX
Produktionsår
Vigtig sikkerhedsvejledning for batterier
ADVARSEL: Batterier kan eksplodere eller lække
og medføre kvæstelser eller brand. Sådan mindskes
denne risiko:
• Følg omhyggeligt alle vejledninger og advarsler på batterimærkaten
og emballagen.
• Isæt altid batterier med polerne vendt korrekt (+ og -), som angivet
på batteriet og udstyret.
• Batteriets poler må ikke kortsluttes.
• Batterierne må ikke oplades.
• Nye og gamle batterier må ikke blandes. Udskift alle batterier
samtidig med nye batterier af samme mærke og type.
• Fjern brugte batterier med det samme og bortskaf dem i
overensstemmelse med lokal lovgivning.
• Batterier må ikke kastes i åben ild.
• Hold batterier uden for børns rækkevidde.
• Fjern batterierne, hvis enheden ikke skal anvendes i flere måneder.
Batterier (fig. 1)
BATTERITYPE
Denne laser skal bruge to LR03-batterier (AAA-størrelse).

DANSK
10
Pakkens indhold
Pakken indeholder:
1 Laserafstandsmåler (LDM)
2 LR03-batterier (AAA-størrelse)
1 Håndledsstrop
1 Bæltepose
1 Brugsvejledning
• Kontrollér for skader på værktøjet, dele og tilbehør, der kan være
opstået under transport.
• Tag dig tid til at læse denne vejledning grundigt og forstå den før
betjening.
Beskrivelse (fig. 1–3)
ADVARSEL: Modificér aldrig laseren eller dele af den. Det
kan medføre materiel- eller personskade.
a. Dæksel til batterirum
b. Laserkilde
c. Modtagerlinse
d. LCD-display
e. DIST-knap (ON) (afstand/til)
f. C/OFF-knap (annullér/fra)
g. UNITS-knap
h. Områdeknap
i. Volumenknap
j. Fratrækningsknap
k. Tillægsknap
LASERDISPLAY
l. Laserindikator
m. Indikator for målingsplan
n. Indikator for område/volumen
o. Batteriindikator
p. Ekstra aflæsningslinje (øverst)
q. Enheder med brøker/
eksponenter
r. Indikator for enheder
s. Primær aflæsningslinje
(nederste)

DANSK
11
TILSIGTET BRUG
Din laserafstandsmåler er blevet fremstillet til måling af afstand, område
og volumen.
MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare
væsker eller gasser.
Denne laserafstandsmåler er et professionelt værktøj. LAD IKKE
børn komme i kontakt med værktøjet. Overvågning er påkrævet, når
uerfarne brugere anvender dette værktøj.
Udpakning
PÅSÆTNING AF ADVARSELSMÆRKATEN
Sikkerhedsadvarslerne på mærkaten på laseren skal stå på brugerens
sprog. Derfor leveres værktøjet med et løst ark med selvklæbende
mærkater.
ADVARSEL: Kontrollér, at sikkerhedsadvarslerne på
mærkaten er skrevet på dit sprog.
Advarslerne skal lyde som følger:
LASERSTRÅLING
SE IKKE IND I STRÅLEN
KLASSE 2 LASERPRODUKT
• Hvis advarslerne er på et andet sprog, skal du gå frem som følger:
– Fjern den ønskede mærkat fra arket.
– Placer omhyggeligt mærkaten over den eksisterende mærkat.
– Tryk mærkaten på plads.
SAMLING OG JUSTERING
ADVARSEL! Placer ikke laseren et sted, hvor man
forsætligt eller hændeligt kan se ind i laserstrålen.
Det kan medføre alvorlige øjenskader.

DANSK
12
Isætning og udtagning af batteri (fig. 1, 3)
BEMÆRK: Denne laserafstandsmåler strømføres af to LR03-batterier
(AAA-størrelse) på 1,5 VDC.
INSTALLATION AF BATTERIPAKKEN
1. Løft dækslet til batterirummet (a) som vist på figur 1.
2. Isæt to LR03-batterier (AAA-størrelse) i rummet og sørg for at
anbringe batterierne i henhold til ikonerne + og - på indersiden af
rummet.
BEMÆRK: Når batteriindikatoren (o) blinker på LCD-skærmen, er
batterierne ved at nå enden på deres levetid.
Påsætning af håndledsstrop (fig. 2)
Se figur 2 for instruktioner.
BETJENING
ADVARSEL! Placer ikke laseren et sted, hvor man
forsætligt eller hændeligt kan se ind i laserstrålen.
Det kan medføre alvorlige øjenskader.
Brugsvejledning
ADVARSEL: Overhold altid sikkerhedsvejledningen og de
gældende regler.
FORSIGTIG: Brug af andre knapper, justeringer eller
udførelse af andre procedurer end de heri beskrevne kan
medføre eksponering for farlig stråling.
FORSIGTIG: For at reducere risikoen for person- eller
materialeskade og sikre konsistente aflæsninger af høj
kvalitet skal der udføres regelmæssige kontrolmålinger
samt kontrol før og efter vigtige målinger. Se
Kalibreringskontrol under Vedligeholdelse.
VIGTIGT: Alle målinger står i forhold til laserafstandsmålerens
base (fig. 4).

DANSK
13
Laserkontrolpanel
SÅDAN AKTIVERES LASERAFSTANDSMÅLEREN (LDM) DIST
(FIG. 1, 2)
1. Isæt to LR03-batterier (AAA-størrelse) som tidligere nævnt. Sørg
for, at batterilugen (a) er låst.
2. Tryk på DIST (ON) for at aktivere laserafstandsmåleren. Et rødt
laserpunkt lyser, der hvor laserafstandsmåleren peger.
BEMÆRK: Batteriikonet vises, når der tændes for
laserafstandsmåleren og fortsætter med at lyse, indtil der tages et
mål.
SÅDAN DEAKTIVERES LASERAFSTANDSMÅLEREN (LDM)
C/OFF
Tryk på knappen C/OFF (f) og hold den inde, indtil laserafstandsmåleren
slukker.
AUTOMATISK SLUKNING
Laserafstandsmåleren slukker automatisk, hvis der ikke trykkes på
nogen knap i 3 minutter.
SÅDAN RYDDES EN MÅLING
Tryk på knappen C/OFF (f) for at rydde den sidste måling.
Målinger
ENKELT AFSTANDSMÅLING DIST
(FIG. 2, 6)
1. Tryk på knappen DIST (ON) (e) én gang for at tænde for
laserafstandsmåleren.
2. Sigt laserafstandsmåleren mod det ønskede mål.
3. Tryk på knappen DIST (ON) (e) én gang for at vise målingen på
LCD-displayet (d).

DANSK
14
VEDVARENDE AFSTANDSMÅLING DIST
(FIG. 2, 3, 6)
1. Tryk på knappen DIST (ON) (e) én gang for at tænde for
laserafstandsmåleren.
2. Sigt laserafstandsmåleren mod det ønskede mål.
3. Tryk på knappen DIST (ON) (e) og hold den inde i tre sekunder
for at aktivere funktionen til vedvarende afstandsmåling.
Flyt laserafstandsmåleren for at måle den ønskede afstand.
Bogstaverne‘trc’ (tracking : sporing) blinker på LCD-displayet.
BEMÆRK: Når laserafstandsmåleren er i tilstanden Vedvarende
afstandsmåling, lyser laserindikatoren (l).
4. Tryk på knappen DIST (ON) (e) én gang for at standse den
vedvarende måling.
Funktioner
SÅDAN TILFØJES ELLER FRATRÆKKES MÅLINGER
1. Tænd for laserafstandsmåleren.
2. Sigt laserafstandsmåleren mod det ønskede mål.
3. Tryk på knappen DIST (ON) (e) én gang for at måle den første
afstand.
4. Tryk på knappen + eller – (k, j) for at aktivere funktionen til tilføjelse
eller fratrækning. Symbolet + eller – vises på displayet.
5. Tryk på knappen DIST (ON) igen for at tilføje eller fratrække den
anden måling. De beregnede resultater kan ses i den primære
aflæsningslinje (s). Den anden måling kan ses i den ekstra
aflæsningslinje (p).
SÅDAN VÆLGES DER MÅLEENHEDER
U
NITSUNITS
(FIG. 2)
Laserafstandsmåleren skifter til den næste måleenhed, hver gang der
trykkes på knappen (g).

DANSK
15
SÅDAN MÅLES OMRÅDER
(FIG. 2, 3, 7)
1. Tænd for laserafstandsmåleren.
2. Tryk på knappen til områdemåling (h). Områdeikonet vises.
3. Sigt laserafstandsmåleren mod det første ønskede mål som vist.
Tryk på knappen DIST (ON) (e) én gang for at registrere den første
afstand.
4. Sigt laserafstandsmåleren mod det næste ønskede mål og tryk på
knappen DIST (ON) (e) for at registrere den anden afstand.
5. Det beregnede område vises i den primære aflæsningslinje (s). Den
anden måling vises i den ekstra aflæsningslinje (p).
BEMÆRK: Den endelige måling vises som kvadratfod eller
kvadratmeter.
SÅDAN MÅLES RUMVOLUMEN
(FIG. 2, 3, 8)
1. Tænd for laserafstandsmåleren.
2. Tryk på knappen til volumenmåling (i). Volumenikonet vises.
3. Sigt laserafstandsmåleren mod det første ønskede mål som vist.
Tryk på knappen DIST (ON) (e) én gang for at registrere den første
afstand.
4. Sigt laserafstandsmåleren mod det næste ønskede mål og tryk på
knappen DIST (ON) (e) for at registrere den anden afstand.
5. Sigt laserafstandsmåleren mod det tredje ønskede mål og tryk på
knappen DIST (ON) (e) for at registrere den tredje afstand.
6. Det beregnede volumen vises i den primære aflæsningslinje (s).
Den tredje måling vises i den ekstra aflæsningslinje (p).
BEMÆRK: Den endelige måling vises som kubikfod eller
kubikmeter.
LASERVEDLIGEHOLDELSE
VIGTIGT: Adskillelse af laserafstandsmåleren medfører bortfald af
garantien.

DANSK
16
• Under visse omstændigheder kan laserkildens glanslinse og
modtageren opsamle støv eller fremmedlegemer. Det påvirker
strålens kvalitet og anvendelsesradius. Linsen skal rengøres med
en vatpind fugtet med vand som vist i figur 5.
ADVARSEL: TÆND IKKE for laserafstandmåleren, mens
linsen rengøres. Det kan medføre alvorlige øjenskader.
• Huset kan rengøres med en våd fnugfri klud som f.eks. en
bomuldsklud. BRUG KUN VAND - BRUG IKKE rengørings-
eller opløsningsmidler. Lad laserafstandsmåleren lufttørre før
opbevaring.
• For at bibeholde præcisionen af aflæsningerne bør du udføre
kontrolmålinger regelmæssigt. Se Kalibreringskontrol.
• Hvis din laserafstandsmåler trænger til reparation, skal du kontakte
din lokale DEWALT-reparatør.
• Når laserafstandsmåleren ikke er i brug, skal den opbevares i den
medfølgende pose.
• Opbevar ikke laserafstandsmåleren i posen, hvis den er våd. Tør
udvendige dele med en blød, tør klud og lad laserafstandsmåleren
lufttørre.
• Opbevar ikke laserafstandsmåleren ved temperaturer under –7 ˚C
(20˚F) eller over 70 ˚C (160 ˚F).
FORSIGTIG: Brug aldrig opløsningsmidler eller skrappe
kemikalier til rengøring af laserens ikke-metalliske dele.
Disse kemikalier kan svække de anvendte materialer i
disse dele. Brug en klud, der kun er fugtet med vand og
mild sæbe. Lad aldrig væske trænge ind i enheden, og
nedsænk aldrig nogen del af enheden i væske. Brug aldrig
trykluft til at rengøre laseren.
Kalibreringskontrol
Mål en kendt afstand [inden for et område på 3–10 m (10–30')] med
laserafstandsmåleren for at kontrollere, at den virker korrekt.

DANSK
17
Lasertilbehør
Anbefalet tilbehør til brug med din laserafstandsmåler er tilgængelig
som ekstraudstyr hos dit lokale servicecenter.
ADVARSEL: Da tilbehør, der ikke kan tilbydes af DEWALT,
ikke er testet med dette produkt, kan brug af sådant
tilbehør sammen med dette værktøj være forbundet
med fare. For at reducere risikoen for skader bør der kun
anvendes tilbehør, der er anbefalet af DEWALT sammen
med dette produkt.
Hvis du har brug for hjælp med at finde tilbehør, bedes du kontakte din
lokale autoriserede DEWALT-reparatør.
FARE: For at reducere risikoen for alvorlig personskade
må du aldrig kigge direkte ind i laserstrålen med eller uden
sikkerhedsbriller.
Fejlfinding
Hvis målingsforholdene ikke tillader en præcis måling, vises der en
fejlkode på LCD-displayet. For en beskrivelse af fejlkoden henvises der
til følgende tabel.
Kode Beskrivelse Udretning
204 Beregningsfejl Gentag målingen
252 Laserafstandsmåler for
varm Lad laserafstandsmåleren køle ned
253 Laserafstandsmåler for kold Lad laserafstandsmåleren
varme op
255 Svagt signal Skift måloverfladen (anbring
f.eks. hvidt papir på glasdør)
256 Ukorrekt aflæsning Skift måloverfladen (anbring
f.eks. hvidt papir på glasdør)
257 For meget baggrundslys Skygge i målområdet
258 Uden for område Bliv inden for arbejdsområdet

DANSK
18
Kode Beskrivelse Udretning
260 Laserstråle afbrudt Gentag målingen
294 Display overflow Skift til metriske enheder, og
gentag målingen.
Rengøring
ADVARSEL:
• Fjern batterierne før rengøring af laserenheden.
• Brug aldrig opløsningsmidler eller skrappe kemikalier til
rengøring af laserens ikke-metalliske dele. Brug en klud,
der kun er fugtet med vand og mild sæbe.
• Lad aldrig væske trænge ind i enheden, og nedsænk
aldrig nogen del af enheden i væske.
• Brug aldrig trykluft til at rengøre laseren.
Valgfrit tilbehør
ADVARSEL: Da tilbehør, der ikke kan tilbydes af DEWALT,
ikke er testet med dette produkt, kan brug af sådant
tilbehør sammen med dette værktøj være forbundet
med fare. For at reducere risikoen for skader bør der kun
anvendes tilbehør, der er anbefalet af DEWALT, sammen
med dette produkt.
Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.
Miljøbeskyttelse
Særskilt bortskaffelse. Dette produkt må ikke bortskaffes
sammen med almindeligt husholdningsaffald.
