DC608

18 Gauge Cordless Nailer

Cloueuse sans fil pour clou de calibre 18

Clavadora inalámbrica de calibre 18

INSTRUCTION MANUAL

GUIDE D’UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO

Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE

INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

Questions? See us at www.dewalt.com

Before returning this product call

1-800-4-DEWALT

IF YOU SHOULD EXPERIENCE A PROBLEM WITH YOUR DEWALT PUR-

CHASE,

CALL 1-800-4 DEWALT

IN MOST CASES, A DEWALT REPRESENTATIVE CAN RESOLVE

YOUR PROBLEM OVER THE PHONE.

IF YOU HAVE A SUGGESTION OR COMMENT, GIVE US A CALL.

YOUR FEEDBACK IS VITAL TO THE SUCCESS OF DEWALT’S

QUALITY IMPROVEMENT PROGRAM.

English

A. Trigger

B. Contact trip lock-off

C. Depth adjustment wheel

D. Headlights/low

battery/jam indicator

E. Jam clearing latch

F. Contact trip

G. Magazine

H. Pusher latch

I. Bump/sequential

selector switch

J. Reversible suspension

hook

K. Low nail indicator

Straight

Nail 5/8", 3/4", 1", 1-1/8", 1-3/16", 1-1/4", 1-5/16", 1-3/8", 1-1/2", 1-9/16", 1-3/4", 2"

Lengths (16 mm, 19 mm, 25 mm, 29 mm, 30 mm, 32 mm, 33 mm, 35 mm, 38 mm, 40 mm, 44 mm, 50 mm)

Shank Diameters 18 gauge

Nail Stick Angles 0˚

NAIL SPECIFICATIONS

FIG. 1

Firing Mode Selective

Voltage 18

Height 11.25" (286 mm)

Width 3.5" (89 mm)

Length 11.5" (292 mm)

Weight 7.5 lbs. (3.4 kg)

Magazine Angle 0˚

Loading Capacity Up to 110 nails

TOOL SPECIFICATIONS

Definitions: Safety Guidelines

The definitions below describe the level of severity for

each signal word. Please read the manual and pay

attention to these symbols.

DANGER: Indicates an imminently hazardous situa-

tion which, if not avoided, will result in death or serious

injury.

WARNING: Indicates a potentially hazardous situa-

tion which, if not avoided, could result in death or seri-

ous injury.

CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or moderate

injury.

CAUTION: Used without the safety alert symbol indi-

cates a potentially hazardous situation which, if not

avoided, may result in property damage.

English

IF YOU HAVE ANY QUESTIONS OR COMMENTS

ABOUT THIS OR ANY DEWALT TOOL, CALL US

TOLL FREE AT: 1-800-4-DEWALT (1-800-433-9258)

General Safety Rules – For All

Battery Operated Tools

WARNING! Read and understand all

instructions. Failure to follow all

instructions listed below may result in electric

shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

WORK AREA

• Keep your work area clean and well lit. Cluttered

benches and dark areas invite accidents.

• Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases, or dust. Power tools

create sparks which may ignite the dust or fumes.

• Keep bystanders, children, and visitors away

while operating a power tool. Distractions can

cause you to lose control.

ELECTRICAL SAFETY

• Do not abuse the cord. Never use the cord to

carry the tool. Keep cord away from heat, oil,

sharp edges or moving parts. Replace damaged

cords immediately. Damaged cords may create a

fire.

• A battery operated tool with integral batteries or

a separate battery pack must be recharged only

with the specified charger for the battery. A

charger that may be suitable for one type of battery

may create a risk of fire when used with another

battery.

• Use battery operated tool only with the

specifically designed battery pack. Use of any

other batteries may create a risk of fire.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use tool while tired or under the influence

of drugs, alcohol, or medication. A moment of

inattention while operating power tools may result in

serious personal injury,

• Dress properly. Do not wear loose clothing

or jewelry. Contain long hair. Keep your hair,

clothing, and gloves away from moving parts.

Loose clothing, jewelry, or long hair can be caught

in moving parts. Air vents often cover moving parts

and should also be avoided.

• Avoid accidental starting. Be sure contact trip

lock-off is in the locked position before inserting

battery pack. Carrying tools with your finger on the

trigger or inserting the battery pack into a tool with

the trigger pulled invites accidents.

• Remove adjusting keys or wrenches before

turning the tool on. A wrench or key that is left

attached to a rotating part of the tool may result in

personal injury.

• Do not overreach. Keep proper footing and

balance at all times. Proper footing and balance

enables better control of the tool in unexpected

situations.

• Use safety equipment. Always wear eye

protection. Dust mask, non-skid safety shoes,

hard hat, or hearing protection must be used for

appropriate conditions.

TOOL USE AND CARE

• Use clamps or other practical way to secure

and support the workpiece to a stable platform.

Holding the work by hand or against your body is

unstable and may lead to a loss of control.

• Do not force tool. Use the correct tool for your

application. The correct tool will do the job better

and safer at the rate for which it is designed.

• Do not use tool if switch does not turn it on

or off. Any tool that cannot be controlled with the

switch is dangerous and must be repaired.

• Disconnect battery pack from tool or place

the switch in the locked or off position before

making any adjustments, changing accessories,

or storing the tool. Such preventative safety

measures reduce the risk of starting the tool

accidentally.

• Store idle tools out of reach of children and

other untrained persons. Tools are dangerous in

the hands of untrained users.

• When battery pack is not in use, keep it away

from other metal objects like: paper clips, coins,

keys, nails, screws, or other small metal objects

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause sparks, burns, or a fire.

• Check for misalignment or binding of moving

parts, breakage of parts, and any other condition

that may affect the tool’s operation. If damaged,

have the tool serviced before using. Many

accidents are caused by poorly maintained tools.

• Use only accessories that are recommended by

the manufacturer for your model. Accessories

that may be suitable for one tool, may become

hazardous when used on another tool.

SERVICE

• Tool service must be performed only by

qualified repair personnel. Service or maintenance

performed by unqualified personnel could result in a

risk of injury.

• When servicing a tool, use only identical

replacement parts. Follow instructions in

the Maintenance section of this manual.

Use of unauthorized parts or failure to follow

Maintenance Instructions may create a risk

of electric shock or injury.

Important Safety

Instructions for Nailers

WARNING: When using any nailer, all safety

precautions, as outlined below, should be

followed to avoid the risk of death or serious

injury. Read and understand all instructions

before operating the tool.

• Hold tool by insulated gripping surfaces

when performing an operation where the

cutting tool may contact hidden wiring.

Contact with a “live” wire will make exposed

metal parts of the tool “live” and shock the

operator.

• Actuating tool may result in flying debris,

collation material, or dust which could

harm operator’s eyes. Operator and others

in work area MUST wear safety glasses

with side shields. These safety glasses

must conform to ANSI Z87.1 requirements

(approved glasses have “Z87” printed or

stamped on them. It is the employer’s

responsibility to enforce the use of eye

protection equipment by the tool operator

and other people in the work area. (Fig. A)

• Always wear appropriate personal

hearing and other protection during use.

Under some conditions and duration of use,

noise from this product may contribute to

hearing loss. (Fig. A)

• Disconnect battery pack from the

tool when not in use. Always remove

battery pack and remove fasteners from

magazine before leaving the area or

passing the tool to another operator. Do

not carry tool to another work area in

which changing location involves the use

of scaffoldings, stairs, ladders, and the

like, with battery pack connected. Do not

make adjustments, perform maintenance

or clear jammed fasteners while battery

is in place.

• Do not remove, tamper with, or otherwise

cause the tool, trigger, contact trip lock-

off, or contact trip to become inoperable.

Do not tape or tie trigger or contact trip

in the ON position. Do not remove spring

from contact trip. Make daily inspections for

free movement of trigger and contact trip.

Uncontrolled discharge could result.

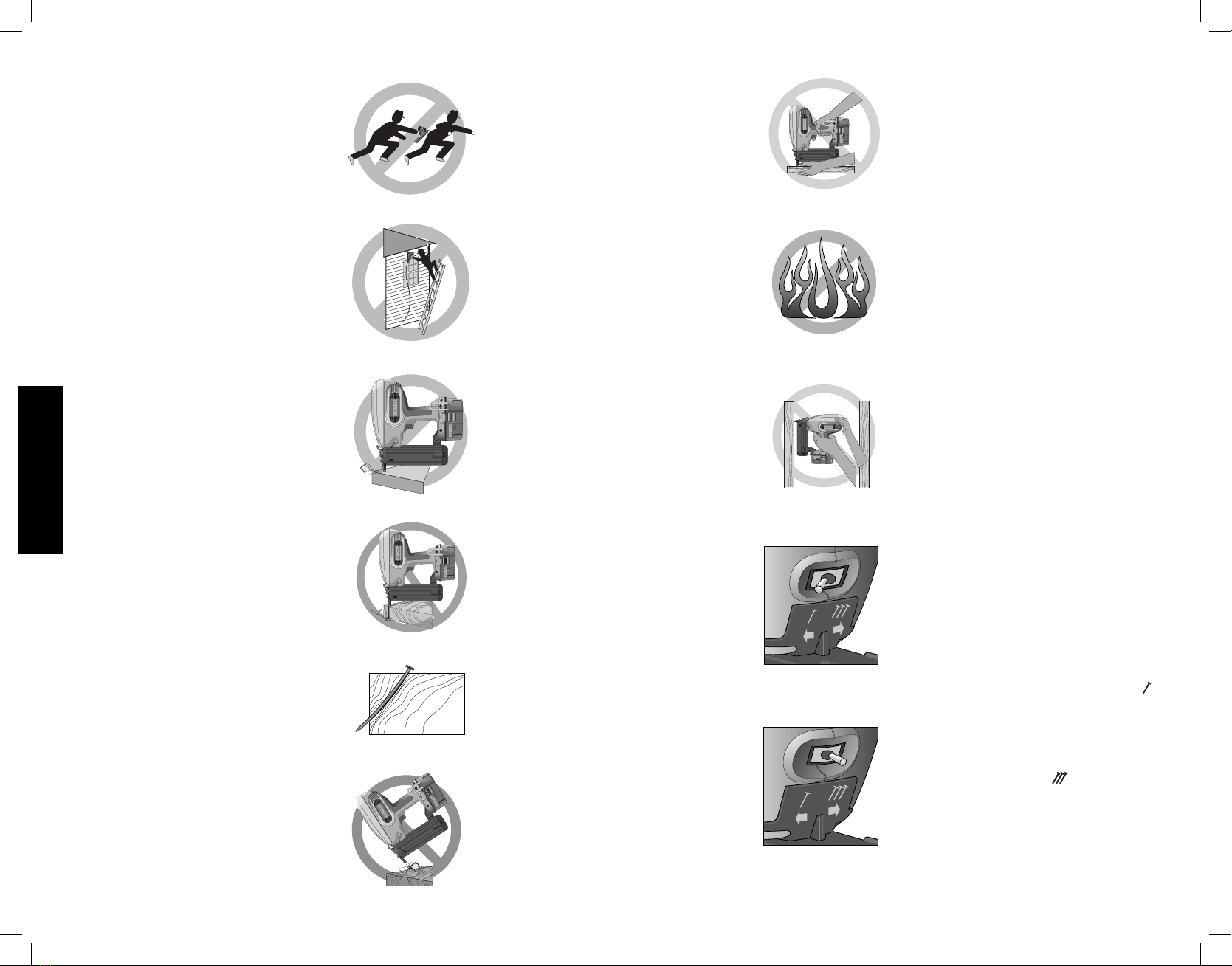

FIG. B

FIG. A

FIG. C

FIG. D

FIG. E

FIG. F

English

• Inspect tool beforeuse. Do notoperate

a tool if any portion of the tool, trigger,

contact trip lock-off, or contact trip is

inoperable, disconnected, altered, or

not working properly. Damaged parts

or missing parts should be repaired or

replaced before use. Refer to Repairs.

• Do not alter or modify the tool in any

way.

• Always assume that the tool contains

fasteners.

• Do not point the tool at co-workers

or yourself at any time. No horseplay!

Work safe! Respect the tool as a working

implement. (Fig. B)

• Keep bystanders, children, and

visitors away while operating a power

tool. Distractions can cause you to lose

control. When tool is not in use, it should

be locked in a safe place, out of the

reach of children.

• Always use contact trip lock-off when

tool is not in immediate use. Using

the contact trip lock-off will prevent

accidental discharge.

• Do not overreach. Maintain proper

footing and balance at all times. Loss

of balance may cause personal injury.

(Fig. C)

• Use the tool only for its intended

use. Do not discharge fasteners

into open air, concrete, stone,

extremely hard woods, knots or any

material too hard for the fastener

to penetrate. Do not use the body

of the tool or top cap as a hammer.

Discharged fasteners may follow

unexpected path and cause injury.

(Figs. D, F)

• Always keep fingers clear of contact

trip to prevent injury from inadvertent

release of the pusher (Fig. H)

• Refer to the Maintenance and Repairs

sections for detailed information on

the proper maintenance of the tool.

• Always operate the tool in a clean,

lighted area. Be sure the work surface

is clear of any debris and be careful not

to lose footing when working in elevated

environments such as rooftops.

• Do not drive fasteners near edge

of material. The workpiece may split

causing the fastener to ricochet, injuring

you or a co-worker. Be aware that

the nail may follow the grain of the

wood (shiner), causing it to protrude

unexpectedly from the side of the work

material. Drive the chisel point of the nail

perpendicular to the grain to reduce risk

of injury. (Figs. E, F, M)

• Do not drive nails onto the heads of

other fasteners or with the tool at

too steep an angle. Personal injury

from strong recoil, jammed fasteners,

or ricocheted nails may result.

(Fig. G)

• Keep hands and body parts clear of

immediate work area. Hold workpiece

with clamps when necessary to keep

hands and body out of potential harm. Be

sure the workpiece is properly secured

before pressing the nailer against the

material. The contact trip may cause

the work material to shift unexpectedly.

(Fig. H)

• Do not use tool in the presence of

flammable dust, gases or fumes. The

tool may produce a spark that could

ignite gases causing a fire. Driving a

nail into another nail may also cause a

spark. (Fig. I)

• Keep face and body parts away from

back of the tool cap when working

in restricted areas. Sudden recoil can

result in impact to the body, especially

when nailing into hard or dense material.

(Fig. J)

• Grip tool firmly to maintain control

while allowing tool to recoil away from

work surface as fastener is driven. In

Bump mode if contact trip is allowed to

recontact work surface before trigger is

released an unwanted fastener will be

fired.

• Choice of triggering method is

important. Check the manual for

triggering options.

BUMP/SEQUENTIAL SELECTOR

SWITCH

Sequential Action (Fig. K)

• When using the tool in sequential

action, do not actuate the tool unless

the tool is placed firmly against the

workpiece.

Bump Action (Fig. L)

• When using the tool in bump action,

be careful of unintentional double

fires resulting from tool recoil.

Unwanted fasteners may be driven if

the contact trip is allowed to accidentally

re-contact the work surface.

TO AVOID DOUBLE FIRES:

• Do not engage the tool against the

work surface with a strong force.

• Allow the tool to recoil fully after

each actuation.

• Use sequential action trigger.

• When “bump” actuating the brad

nailer, always keep tool in control.

Inaccurate placement of tool can result

in misdirected discharge of a fastener.

• Do not drive nails onto the heads of

other fasteners. Strong recoil, jammed

fasteners, or ricocheted nails may result.

(Fig. M)

• Be aware of material thickness when

using nailer. A protruding nail may

cause injury.

• DEPTH ADJUSTMENT: To reduce

risk of serious injury from accidental

actuation when attempting to adjust

depth, ALWAYS;

• Remove battery pack.

• Engage contact trip lock-off (Fig. N).

• Avoid contact with trigger during

adjustments

FIG. L

FIG. K

• Do not drive nails blindly into walls, floors or other work

areas. Fasteners driven into live electrical wires, plumbing, or

other types of obstructions can result in injury. (Fig. O)

• Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use tool

while tired or under the influence of drugs, alcohol, or

medication. A moment of inattention while operating power

tools may result in serious personal injury.

WARNING: Use of this product will expose you to chemicals

known to the State of California to cause cancer, birth defects

and other reproductive harm. Avoid inhaling vapors and dust,

and wash hands after using.

• Avoid prolonged contact with dust from power sanding,

sawing, grinding, drilling, and other construction

activities. Wear protective clothing and wash exposed

areas with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption of

harmful chemicals.

WARNING: Use of this tool can generate and/or disburse

dust, which may cause serious and permanent respiratory or

other injury. Always use NIOSH/OSHA approved respiratory

protection appropriate for the dust exposure. Direct particles

away from face and body.

WARNING: ALWAYS USE SAFETY GLASSES. Everyday

eyeglasses are NOT safety glasses. Also use face or dust mask

if operation is dusty. ALWAYS WEAR CERTIFIED SAFETY

EQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratory protection.

FIG. H

FIG. G

FIG. I

FIG. J

FIG. M

FIG. N

FIG. O

English

immediate medical attention. (Medical note: The

liquid is 25-35% solution of potassium hydroxide.)

• Charge the battery packs only in DEWALT chargers.

• DO NOT splash or immerse in water or other liquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 105°F (such as outside sheds or metal

buildings in summer).

DANGER: Electrocution hazard. Never attempt to open

the battery pack for any reason. If battery pack case is

cracked or damaged, do not insert into charger. Electric

shock or electrocution may result. Damaged battery packs

should be returned to service center for recycling.

NOTE: Battery storage and carrying caps

are provided for use whenever the battery is

out of the tool or charger. Remove cap before

placing battery in charger or tool.

WARNING: Fire hazard. Do not store or

carry battery so that metal objects can

contact exposed battery terminals. For example, do not

place battery in aprons, pockets, tool boxes, product kit

boxes, drawers, etc., with loose nails, screws, keys, etc.

without battery cap. Transporting batteries can possibly

cause fires if the battery terminals inadvertently come

in contact with conductive materials such as keys,

coins, hand tools and the like. The US Department of

Transportation Hazardous Material Regulations (HMR)

actually prohibit transporting batteries in commerce or on

airplanes (i.e., packed in suitcases and carry-on luggage)

UNLESS they are properly protected from short circuits. So

when transporting individual batteries, make sure that the

battery terminals are protected and well insulated from

materials that could contact them and cause a short

circuit.

CAUTION: Battery pack must be securely attached to

tool. If battery pack is detached, personal injury may result.

The RBRC™ Seal

The RBRC™ (Rechargeable Battery

Recycling Corporation) Seal on the nickel

cadmium and nickel metal hydride batteries

(or battery packs) indicate that the costs to

recycle these batteries (or battery packs) at

the end of their useful life have already been

paid by DEWALT. In some areas, it is illegal to place spent

nickel cadmium and nickel metal hydride batteries in the

trash or municipal solid waste stream and the RBRC

program provides an environmentally conscious

alternative.

RBRC™ in cooperation with DEWALT and other battery

users, has established programs in the United States and

Canada to facilitate the collection of spent nickel cadmium

and nickel metal hydride batteries. Help protect our

environment and conserve natural resources by returning

the spent nickel cadmium and nickel metal hydride batteries

to an authorized DEWALT service center or to your local

retailer for recycling. You may also contact your local

recycling center for information on where to drop off the

spent battery.

RBRC™ is a registered trademark of the Rechargeable Battery

Recycling Corporation.

Important Safety Instructions for

Battery Chargers

SAVE THESE INSTRUCTIONS: This manual contains

important safety instructions for battery chargers.

• Before using charger, read all instructions and cautionary

markings on charger, battery pack, and product using

battery pack.

DANGER: Electrocution hazard. 120 volts are present at

charging terminals. Do not probe with conductive objects.

Electric shock or electrocution may result.

WARNING: Shock hazard. Do not allow any liquid to get

inside charger. Electric shock may result.

CAUTION: Burn hazard. To reduce the risk of injury,

charge only DEWALT nickel cadmium rechargeable

batteries. Other types of batteries may burst causing

personal injury and damage.

CAUTION: Under certain conditions, with the charger

plugged in to the power supply, the exposed charging

contacts inside the charger can be shorted by foreign

material. Foreign materials of a conductive nature such as,

but not limited to, steel wool, aluminum foil, or any buildup of

metallic particles should be kept away from charger cavities.

Always unplug the charger from the power supply when

there is no battery pack in the cavity. Unplug charger before

attempting to clean.

•DO NOT attempt to charge the battery pack with any

chargers other than the ones in this manual. The

charger and battery pack are specifically designed to

work together.

• These chargers are not intended for any uses other

than charging DEWALT rechargeable batteries. Any

other uses may result in risk of fire, electric shock or

electrocution.

• Do not expose charger to rain or snow.

• Pull by plug rather than cord when disconnecting

charger. This will reduce risk of damage to electric plug

and cord.

• Make sure that cord is located so that it will not be

stepped on, tripped over, or otherwise subjected to

damage or stress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result

in risk of fire, electric shock, or electrocution.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The

smaller the gauge number of the wire, the greater the

capacity of the cable, that is 16 gauge has more capacity

than 18 gauge. When using more than one extension

to make up the total length, be sure each individual

extension contains at least the minimum wire size.

CAUTION: When not in use, place tool on its side on

a stable surface where it will not cause a tripping or

falling hazard. Some tools with large battery packs will

stand upright on the battery pack but may be easily

knocked over.

• The label on your tool may include the following symbols.

The symbols and their definitions are as follows:

V...........volts A .............amperes

Hz.........hertz W ............watts

min .......minutes ...........alternating

....direct current ................current

.........Class I Construction no ...........no load

.............(grounded) ................speed

.........earthing terminal ...........safety alert

.........Class II Construction ................symbol

.............(double insulated) …/min.....revolutions or

BPM .....beats per minute ................reciprocation

............. ................per minute

BEFORE OPERATING THIS TOOL, CAREFULLY READ

AND UNDERSTAND ALL INSTRUCTIONS IN THE

“IMPORTANT SAFETY INSTRUCTIONS” SECTION.

Important Safety Instructions

for Battery Packs

Your tool uses a DEWALT battery pack. When ordering

replacement battery packs, be sure to include catalog

number and voltage: Extended Run-Time battery packs

deliver more run-time than standard battery packs. Consult

the chart at the end of this manual for compatibility of

chargers and battery packs.

NOTE: Your tool will accept either standard or Extended

Run Time battery packs. However, be sure to select proper

voltage. Batteries slowly lose their charge when they are

not on the charger, the best place to keep your battery is

on the charger at all times.

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below. Then follow charging procedures

outlined.

READ ALL INSTRUCTIONS

• DO NOT incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire.

• A small leakage of liquid from the battery pack cells

may occur under extreme usage or temperature

conditions. This does not indicate a failure. However,

if the outer seal is broken and this leakage gets on your

skin:

a. Wash quickly with soap and water.

b. Neutralize with a mild acid such as lemon juice or

vinegar.

c. If battery liquid gets into your eyes, flush them with

clean water for a minimum of 10 minutes and seek

English

Recommended Minimum Wire Size

for Extension Cords

Total Length of Cord

25 ft. 50 ft. 75 ft. 100 ft. 125 ft. 150 ft. 175 ft.

7.6 m 15.2 m 22.9 m 30.5 m 38.1 m 45.7 m 53.3 m

Wire Size AWG

18 18 16 16 14 14 12

• Do not place any object on top of charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal

heat. Place the charger in a position away from any

heat source. The charger is ventilated through slots in

the top and the bottom of the housing.

• Do not operate charger with damaged cord or plug

— have them replaced immediately.

• Do not operate charger if it has received a sharp

blow, been dropped, or otherwise damaged in any

way. Take it to an authorized service center.

• Do not disassemble charger; take it to an authorized

service center when service or repair is required.

Incorrect reassembly may result in a risk of electric

shock, electrocution or fire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk

of electric shock. Removing the battery pack will not

reduce this risk.

• NEVER attempt to connect 2 chargers together.

• The charger is designed to operate on standard

household electrical power (120 Volts). Do not

attempt to use it on any other voltage. This does not

apply to the vehicular charger.

Using Automatic Tune-Up™ Mode

The automatic Tune-Up™ Mode equalizes or balances the

individual cells in the battery pack allowing it to function at

peak capacity. Battery packs should be tuned up weekly

or after 10 charge/discharge cycles or whenever the pack

no longer delivers the same amount of work. To use the

automatic Tune-Up™, place the battery pack in the charger

and leave it for at least 8 hours. The charger will cycle

through the following modes.

1. The red light will blink continuously indicating that the

1-hour charge cycle has started.

2. When the 1-hour charge cycle is complete, the light

will stay on continuously and will no longer blink. This

indicates that the pack is fully charged and can be used

at this time.

3. If the pack is left in the charger after the initial 1-hour

charge, the charger will begin the Automatic Tune-Up

mode. This mode continues up to 8 hours or until the

individual cells in the battery pack are equalized. The

battery pack is ready for use and can be removed at

any time during the Tune-Up mode.

4. Once the Automatic Tune Up mode is complete, the

charger will begin a maintenance charge; the red

indicator will remain lit.

SAVE THESE INSTRUCTIONS

FOR FUTURE USE

Chargers

Your tool uses a DEWALT Charger. Your battery can

be charged in DEWALT 1 Hour Chargers, 15 Minute

Chargers or Vehicular 12 volt charger. Be sure to read all

safety instructions before using your charger. Consult the

chart on the back cover of this manual for compatibility of

chargers and battery packs.

FIG. 2

15 MINUTE CHARGER 1 HOUR CHARGER

Charging Procedure

DANGER: Electrocution hazard. 120 volts are present at

charging terminals. Do not probe with conductive objects.

1. Plug the charger into an appropriate outlet before

inserting battery pack.

2. Insert the battery pack into the charger. The red

(charging) light will blink continuously indicating that

the charging process has started (Fig. 2).

3. The completion of charge will be indicated by the red

light remaining ON continuously. The pack is fully

charged and may be used at this time or left in the

charger.

Indicator Light Operation

Charge Indicators

Some chargers are designed to detect certain problems

that can arise with battery packs. Problems are indicated

by the red light flashing at a fast rate. If this occurs, re-insert

battery pack into the charger. If the problem persists, try

a different battery pack to determine if the charger is OK.

If the new pack charges correctly, then the original pack

is defective and should be returned to a service center or

other collection site for recycling. If the new battery pack

elicits the same trouble indication as the original, have the

charger tested at an authorized service center.

HOT/COLD PACK DELAY

Some chargers have a Hot/Cold Pack Delay feature: when

the charger detects a battery that is hot, it automatically

starts a Hot Pack Delay, suspending charging until the

battery has cooled. After the battery has cooled, the

charger automatically switches to the Pack Charging

mode. This feature ensures maximum battery life. The red

light flashes long, then short while in the Hot Pack Delay

mode.

PROBLEM POWER LINE

Some chargers have a Problem Power Line indicator. When

the charger is used with some portable power sources

such as generators or sources that convert DC to AC, the

charger may temporarily suspend operation, flashing the

red light with two fast blinks followed by a pause. This

indicates the power source is out of limits.

LEAVING THE BATTERY PACK IN THE CHARGER

The charger and battery pack can be left connected with

the red light glowing indefinitely. The charger will keep the

battery pack fresh and fully charged.

NOTE: A battery pack will slowly lose its charge when

kept out of the charger. If the battery pack has not been

kept on maintenance charge, it may need to be recharged

before use. A battery pack may also slowly lose its charge

if left in a charger that is not plugged into an appropriate

AC source.

WEAK BATTERY PACKS: Chargers can also detect a

weak battery. Such batteries are still usable but should

not be expected to perform as much work. In such cases,

about 10 seconds after battery insertion, the charger will

beep rapidly 8 times to indicate a weak battery condition.

The charger will then go on to charge the battery to the

highest capacity possible.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 65°F and 75°F (18°- 24°C). DO NOT charge

the battery pack in an air temperature below +40°F

(+4.5°C), or above +105°F (+40.5°C). This is important

and will prevent serious damage to the battery pack.

2. The charger and battery pack may become warm to

touch while charging. This is a normal condition, and

does not indicate a problem.

3. If the battery pack does not charge properly:

a. Check current at receptacle by plugging in a lamp or

other appliance.

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out the

lights.

English

To operate the nailer in sequential action mode:

1. Flip the switch located on the body FIG. 6

of the tool just between the trigger

and magazine to the left, as

shown in Figure 6.

2. Fully depress nosepiece against

the work surface (motor will

start).

3. Pull trigger (nail will drive into

work surface).

4. Release trigger.

5. Lift nosepiece off work surface.

6. Repeat steps 2 through 4 for next application.

CAUTION: The contact trip needs to be depressed

followed by a trigger pull for each nail followed by a release

of both the contact trip and trigger after each nail.

BUMP ACTION

Bump action is intended for rapid nailing FIG. 7

on flat, stationary surfaces.

When using bump action, two methods

are available: place actuation and

bump actuation.

Flip the switch located on the body of

the tool just between the trigger and

magazine to the right as shown in

Figure 7.

To operate the tool using the PLACE ACTUATION

method:

WARNING: A nail will fire each time the trigger is

depressed as long as the contact trip remains depressed.

1. Depress the contact trip against the work surface.

2. Depress the trigger.

To operate the tool using the BUMP ACTUATION

method:

1. Depress the trigger.

2. Push the contact trip against the work surface. As long

as the trigger is depressed, the tool will fire a nail every

time the contact trip is depressed. This allows the user

to drive multiple nails in sequence.

CAUTION: Do not keep trigger depressed when tool is

not in use. Keep the contact trip lock-off engaged in the

locked position when the tool is not in use.

Preparing the tool

CAUTION: NEVER spray or in

any other way apply lubricants or

cleaning solvents inside the tool. This

can seriously affect the life and

performance of the tool.

NOTE: The battery pack is not fully

charged out of the carton. Follow

instructions outlined (see Charging Procedures).

1. Read the Safety Instruction section of this manual.

2. Wear eye and ear protection.

c. Move charger and battery pack to a location where

the surrounding air temperature is approximately

65°F - 75°F (18° - 24°C).

d. If charging problems persist, take the tool, battery

pack and charger to your local service center.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under

these conditions. Follow the charging procedure. You

may also charge a partially used pack whenever you

desire with no adverse affect on the battery pack.

5. Under certain conditions, with the charger plugged

into the power supply, the exposed charging contacts

inside the charger can be shorted by foreign material.

Foreign materials of a conductive nature such as, but

not limited to, steel wool, aluminum foil, or any buildup

of metallic particles should be kept away from charger

cavities. Always unplug the charger from the power

supply when there is no battery pack in the cavity.

Unplug charger before attempting to clean.

6. Do not freeze or immerse charger in water or any other

liquid.

WARNING: Shock hazard. Don’t allow any liquid to get

inside charger. Electric shock may result. To facilitate the

cooling of the battery pack after use, avoid placing the

charger or battery pack in a warm environment such as in

a metal shed, or an uninsulated trailer.

CAUTION: Never attempt to open the battery pack for

any reason. If the plastic housing of the battery pack

breaks or cracks, return to a service center for recycling.

Installing and Removing the

Battery Pack

CAUTION: Engage contact trip lock-off before removing

or installing battery.

FIG. 3 FIG. 4

NOTE: Make sure your battery pack is fully charged.

To install the battery pack into the tool handle, align the

base of the tool with the notch inside the tool’s handle and

slide the battery pack firmly into the handle until you hear

the lock snap into place.

To remove the battery pack from the tool, press the

release buttons (M) and firmly pull the battery pack out of

the tool handle. Insert it into the charger as described in the

charger manual (Fig. 4).

COMPONENTS

WARNING: Lock off trigger, disconnect battery pack

from tool and remove fasteners from magazine before

making adjustments or personal injury may result.

Refer to Figure 1 at the beginning of this manual for a

complete list of components.

OPERATION

WARNING: Read the section titled Important Safety

Instructions for Nailers at the beginning of this manual.

Always wear eye and ear protection when operating this

tool. Keep the nailer pointed away from yourself and

others. For safe operation, complete the following

procedures and checks before each use of the nailer.

1. Wear proper eye, hearing and respiratory protection.

2. Remove battery pack from tool.

3. Lock the pusher in the back position and remove all

fasteners from the magazine.

4. Check for smooth and proper operation of contact

trip and pusher assemblies. Do not use tool if either

assembly is not functioning properly. NEVER use

a tool that has the contact trip restrained in the up

position.

5. NEVER use a tool that has damaged parts.

WARNING: To reduce the risk of personal injury,

disconnect battery pack from tool before performing

maintenance, clearing a jammed fastener, leaving work

area, moving tool to another location or handing the tool to

another person.

Mode Selection

WARNING: Always wear proper eye [ANSI Z87.1 (CAN/

CSA Z94.3)] and ANSI S12.6 (S3.19) hearing protection

when operating tool.

The DEWALT cordless nailers are assembled in accordance

with the ANSI Standard SNT-101-2002.

Before operating this tool, look at the selector switch

to determine the actuation mode. Read all instructions

before selecting actuation mode.

WARNING: Keep fingers AWAY from trigger when not

driving fasteners to avoid accidental firing. NEVER carry

tool with finger on trigger. In bump mode tool will fire a

fastener if safety is bumped while trigger is depressed.

SEQUENTIAL ACTION

Use sequential action for intermittent nailing where very

careful and accurate placement and depth control is

desired.

English

UNLOADING

THE TOOL

WARNING: The

contact trip lock-off

should always be

locked off whenever

any adjustments are

made or when tool is

not in use.

1. Press the nail

pusher latch

(H) and pull the

magazine (G)

rearward.

2. Tip the tool up

until the nails

slide freely out of

the magazine.

3. Open the jam clear door on the nosepiece to verify

there are no nails remaining.

Adjusting Depth (Fig. 10)

The depth that the fastener is driven can be adjusted using

the depth adjustment wheel (C) on the side of the tool.

WARNING: To reduce risk of serious injury from

accidental actuation when attempting to adjust depth,

ALWAYS:

• Remove battery pack.

• Engage contact trip lock-off.

• Avoid contact with trigger during adjustments.

1. To drive the nail shallower, rotate the depth adjustment

wheel (C). There are twelve depth settings, 1 being the

shallowest and 6 being the deepest.

2. To sink a nail deeper, rotate the depth adjustment

wheel (C) to a higher setting.

Headlights (Fig. 10)

There is a headlight (D) located on each side of the nailer.

Headlights turn on upon battery insertion, activation of the

trigger, or depressing the contact trip.

FIG. 10

NOTE: These headlights are for lighting the immediate work

surface and are not intended to be used as flashlights.

3. Remove battery from tool.

4. Ensure magazine is empty of all fasteners.

5. Check for smooth and proper operation of contact

trip and pusher assemblies. Do not use tool if either

assembly is not functioning properly. NEVER use a

tool that has the contact trip restrained in the actuated

position.

6. Keep tool pointed away from yourself and others.

7. Insert fully charged battery pack.

Using the Contact Trip Lock-off

(Fig. 8, 9)

WARNING: To reduce the risk of serious personal

injury, DO NOT keep trigger depressed when tool is not in

use. Keep the contact trip lock-off switch LOCKED (Fig. 8)

when the tool is not in use.

WARNING: To reduce the risk of serious personal injury,

lock off trigger, disconnect battery pack from tool and

removefastenersfrommagazinebeforemakingadjustments.

Serious personal injury may result.

EachDEWALT naileris equippedwith FIG. 8

a contact trip lock-off (B) which when

pulled downward with the lock

symbol showing in Figure 8, prevents

the tool from firing a nail.

When the contact trip lock-off is

oriented as shown in Figure 9, the

tool will be fully operational. The

contact trip lock-off should FIG. 9 B

always be locked off (Fig. 8)

whenever any adjustments are

made or when tool is not in

immediate use.

NOTE: Tools equipped with selective

actuation, when in bump fire mode

will allow the motor to start upon

trigger pull. This is normal operation. The contact trip lock-

off constrains the contact trip from discharging a nail.

Loading the Tool

WARNING: Keep the tool pointed away from yourself

and others. Serious personal injury may result.

WARNING: Never load nails with the contact trip or

trigger activated. Personal injury may result.

WARNING: Always remove battery pack before loading

or unloading nails. Serious personal injury may result.

CAUTION: Keep fingers clear of pusher to prevent

injury.

CAUTION: The contact trip lock-off should always be

locked off whenever any adjustments are made or when

tool is not in use.

1. Press pusher latch (H) and pull magazine back.

2. Insert fasteners into the side of the magazine. Be sure

the fasteners ride on their tips in the nail channel.

3. Push magazine closed until it locks into place.

LOW BATTERY INDICATOR: The headlights will flash

four consecutive times and then shut down to indicate low

battery.

JAMMED NAIL INDICATOR: The headlights will flash

continually if a nail becomes jammed in the nosepiece (see

Clearing a Jammed Nail).

Clearing a Jammed Nail (Fig. 11)

If a nail becomes jammed in the nosepiece, keep the tool

pointed away from you and follow these instructions to

clear:

1. Remove battery pack from tool and engage contact

trip lock-off.

2. Press the nail pusher latch (H) and pull the magazine

(G) rearward.

3. Tip the tool up until the nails slide freely out of the

magazine.

FIG. 11

4. Lift the jam clearing latch (E)

then pull up to open front door

(L).

5. Remove bent nail, using pliers

if necessary.

6. If driver blade is in the down

position, insert screwdriver

or other rod into nosepiece

and push driver blade back in

position.

7. Close the front door and engage the wire form (M)

under the 2 arms on the nosepiece. Push latch until it

locks in place.

8. Reinsert battery pack.

NOTE: The tool will disable itself and not reset until the

battery pack has been removed and reinserted.

9. Reinsert nails into magazine (see Loading the Tool).

10. Push magazine closed until it locks into position.

11. Disengage contact trip lock-off, allowing the contact trip

to move.

NOTE: Should nails continue to jam frequently in nosepiece,

have tool serviced by an authorized DEWALT service

center.

Cold Weather Operation

When operating tools at temperatures below freezing:

1. Keep tool as warm as possible prior to use.

2. Actuate the tool 5 or 6 times into scrap lumber before

using.

Hot Weather Operation

Tool should operate normally. However, keep tool out of

direct sunlight as excessive heat can deteriorate bumpers

and other rubber parts resulting in increased maintenance.

English

Suspension Hook

FIG. 12

(Fig. 12)

WARNING: Remove nails from

magazine before making any

adjustments or servicing this tool.

Failure to do so may result in serious

injury.

WARNING: To reduce the risk of

serious personal injury, disconnect

battery pack from tool before making any adjustments,

changing accessories, servicing, or moving the tool.

Such preventative safety measures reduce the risk of

starting the tool accidentally.

CAUTION: When not in use, place tool on its side on

a stable surface where it will not cause a tripping or

falling hazard. Some tools with large battery packs will

stand upright on the battery pack but may be easily

knocked over.

The DEWALT cordless nailers include an integrated

suspension hook (J) and can be attached to either side of

the tool to accommodate left- or right-handed users.

If the hook is not desired at all, it can be removed from

the tool.

TO REMOVE SUSPENSION HOOK

1. Remove battery pack from tool.

2. To switch the tool from right- to left-hand usage simply

remove the screw and reassemble on the other side.

3. Replace battery pack.

MAINTENANCE

WARNING: To reduce the risk of serious personal

injury, disconnect battery pack from tool before making

any adjustments, changing accessories, servicing, or

moving the tool. Such preventative safety measures

reduce the risk of starting the tool accidentally.

Daily Maintenance Chart

ACTION Clean magazine, pusher, and contact trip

mechanism.

WHY Permits smooth operation of magazine, reduces

wear, and prevents jams.

HOW The use of oils, lubricants periodically or solvents is

not recommended as they tend to attract debris.

ACTION Before each use, check to insure all screws, nuts

and fasteners are tight and undamaged.

WHY Prevents jams and premature failure of tool parts.

HOW Tighten loose screws or other fasteners using the

appropriate Allen wrench or screwdriver

Cleaning

WARNING: To reduce the risk of serious personal

injury, disconnect battery pack from tool before

cleaning and inspection. Make sure tool is in proper

working condition before placing the tool back in use or

serious personal injury may result.

CAUTION: When cleaning, use only a damp cloth on

plastic parts. Many household cleaners contain chemicals

which could seriously damage plastic parts. Also, do not

use gasoline, turpentine, lacquer or paint thinner, dry

cleaning fluids or similar products which may seriously

damage plastic parts. Never let any liquid get inside the

tool; never immerse any part of the tool into a liquid.

CHARGER CLEANING INSTRUCTIONS

WARNING: To reduce the risk of personal injury,

disconnect the charger from the AC outlet before cleaning.

Dirt and grease may be removed from the exterior of the

charger using a cloth or soft non-metallic brush. Do not use

water or any cleaning solutions

Lubrication

CAUTION: NEVER spray or

in any other way apply lubricants or

cleaning solvents inside the tool. This

can seriously affect the life and

performance of the tool.

DEWALT tools are properly lubricated

at the factory and are ready for use.

However, it is recommended that, once a year, you take or

send the tool to a certified service center for a thorough

cleaning and inspection.

Repairs

WARNING: To reduce the risk of serious personal

injury, remove nails from magazine before making any

adjustments or servicing this tool.

To assure product SAFETY and RELIABILITY, repairs,

maintenance and adjustment (including brush inspection

and replacement) should be performed by a DEWALT

factory service center, a DEWALT authorized service

center or other qualified service personnel. Always use

identical replacement parts. Refer to the Troubleshooting

Guide at the end of this section.

Accessories

WARNING: Since accessories, other than those offered

by DEWALT, have not been tested with this product, use of

such accessories with this tool could be hazardous. To

reduce the risk of injury, only DEWALT, recommended

accessories should be used with this product.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact DEWALT Industrial Tool Co.,

701 East Joppa Road, Baltimore, MD 21286, call 1-800-

4-DEWALT (1-800-433-9258) or visit our website www.

dewalt.com.

Three Year Limited Warranty

DEWALT will repair, without charge, any defects due to faulty

materials or workmanship for three years from the date of

purchase. This warranty does not cover part failure due to

normal wear or tool abuse. For further detail of warranty

coverage and warranty repair information, visit www.

dewalt.com or call 1-800-4-DEWALT (1-800-433-9258).

This warranty does not apply to accessories or damage

caused where repairs have been made or attempted by

others. This warranty gives you specific legal rights and

you may have other rights which vary in certain states or

provinces.

In addition to the warranty, DEWALT tools are covered by

our:

1 YEAR FREE SERVICE

DEWALT will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first

year after purchase.

2 YEARS FREE SERVICE ON

DEWALT BATTERY PACKS

DC9096, DC9091, DC9071, DC9360 and DC9280

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of

your DEWALT Power Tool, Laser, or Nailer for any reason,

you can return it within 90 days from the date of purchase

with a receipt for a full refund – no questions asked.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained either

in the packaging, call the local company or see website for

warranty information.

FREE WARNING LABEL REPLACEMENT: If your warning

labels (Fig. 24) become illegible or are missing, call 1-800-

4-DEWALT for a free replacement.

English

ADVERTENCIA

AVERTISSEMENT

LIRE ET COMPRENDRE LES ÉTIQUETTES DE L’OUTIL AINSI

QUE LE GUIDE D’UTILISATION. LE NON-RESPECT DES

AVERTISSEMENTS PRÉSENTE DES RISQUES DE DÉCÈS OU DE BLESSURES GRAVES. LES

PERSONNES QUI UTILISENT L’OUTIL ET LES PERSONNES QUI SE TROUVENT DANS LA ZONE

DE TRAVAIL DOIVENT PORTER DES LUNETTES DE SÉCURITÉ À ÉCRANS LATÉRAUX CONFORMES

À LA NORME ANSI Z87.1. ÉLOIGNER LES DOIGTS DE LA DÉTENTE LORSQU’ON N’ENFONCE

PAS D’ATTACHES AFIN D’ÉVITER LE FONCTIONNEMENT ACCIDENTEL DE L’OUTIL. LE CHOIX

DE LA MÉTHODE D’AGRAFAGE EST IMPORTANT. VÉRIFIER LES OPTIONS DE DÉTENTE DANS

LE GUIDE D’UTILISATION.

NE NEUTRALISEZ JAMAIS LOCK-OFF. UTILISER LE DISPOSITIF DE

VERROUILLAGE EN MODE HORS TENSION LORSQUE L’OUTIL NE SERT PAS. S’ASSURER QUE

LA DÉTENTE ET LE DÉCLENCHEUR FONCTIONNENT CONVENABLEMENT AVANT D’UTILISER

L’OUTIL. NE JAMAIS POINTER L’OUTIL VERS SOI OU VERS D’AUTRES PERSONNES DANS LA

ZONE DE TRAVAIL. ENLEVEZ LA BATTERIE QUAND : VÉRIFICATION DE L'OPÉRATION

APPROPRIÉE DU VOYAGE ET LE DÉCLENCHEMENT DE CONTACT, LES BOURRAGES DÉGAGEANTS,

OU ENTRETIEN. EMPLOYEZ SEULEMENT AVEC LES BATTERIES ET LE CHARGEUR DE D

WALT.

POR FAVOR LEA DETENIDAMENTE Y COMPRENDA EL MANUAL

DE INSTRUCCIONES Y LAS ETIQUETAS. EL NO OBEDECER LAS

ADVERTENCIAS SEÑALADAS PODRÍA RESULTAR EN SERIAS LESIONES PERSONALES U

OCASIONAR LA MUERTE. TODO OPERARIO Y DEMÁS PERSONAS EN EL ÁREA DE TRABAJO

DEBERÁ LLEVAR ANTEOJOS DE PROTECCIÓN ANSI Z87.1 CON GUARDAS LATERALES.

MANTENGA LOS DEDOS ALEJADOS DEL GATILLO CUANDO NO ESTÉ CLAVANDO A FIN DE NO

ACCIONAR LA HERRAMIENTA INADVERTIDAMENTE. EL MÉTODO DE DISPARO ES IMPORTANTE.

CONSULTE LAS OPCIONES QUE OFRECE EL MANUAL. NUNCA DESHABILITE EL SEGURO.

UTILICE EL SEGURO CUANDO LA HERRAMIENTA NO SE ENCUENTRE EN FUNCIONAMIENTO.

ASEGÚRESE QUE EL GATILLO Y EL DISPARADOR POR CONTACTO FUNCIONEN DEBIDAMENTE

ANTES DE ACCIONAR LA HERRAMIENTA. JAMÁS ORIENTE LA HERRAMIENTA HACIA SI

MISMO NI HACIA LAS DEMÁS PERSONAS EN LA ZONA DE TRABAJO. RETIRE LA BATERÍA

DE LA HERRAMIENTA CUANDO: PRESTE CUALQUIER TIPO DE MANTENIMIENTO, CUANDO

DESTRABE LOS SUJETADORES O CUANDO VERIFIQUE EL FUNCIONAMIENTO APROPIADO DEL

DISPARADOR POR CONTACTO O DEL GATILLO. LA HERRAMIENTA SE DEBERÁ UTILIZAR

SOLAMENTE CON LAS BATERÍAS Y CON LOS CARGADORES DEWALT.

FIG. 24

English

TROUBLESHOOTING GUIDE

MANY COMMON PROBLEMS CAN BE SOLVED EASILY BY UTILIZING THE CHART BELOW. FOR MORE SERIOUS OR PERSISTENT PROBLEMS,

CONTACT A DEWALT SERVICE CENTER OR CALL 1-(800)-4-DEWALT.

WARNING: TO REDUCE THE RISK OF SERIOUS PERSONAL INJURY, ALWAYS DISCONNECT BATTERY PACK FROM TOOL BEFORE ALL REPAIRS

SYMPTOM CAUSE FIX

Tool doesn’t turn on Tool internal electronics not reset Remove battery, wait 3 seconds and reinsert

(Headlights don’t turn on) Low battery charge or damaged battery Charge or replace battery

Terminals are dirty or damaged See authorized service center

Contact trip lock is in a locked position Unlock contact trip lock

Bent contact trip See authorized service center

Damaged internal electronics See authorized service center

Tool doesn’t actuate Motor stops running after 2 seconds Normal operation; release trigger or contact trip and redepress

(Headlights on, motor does not run) Contact trip or trigger not depressed See instruction manual

Damaged trigger See authorized service center

Bent contact trip See authorized service center

Contact trip lock in the locked position Unlock contact trip lock

(Sequential mode only)

Damaged internal electronics See authorized service center

Tool doesn’t actuate (Headlights flash 4 times) Low battery charge or damaged battery Charge or replace battery

Tool doesn’t actuate (Headlights flash continuously) Jammed fastener Remove the battery, clear the jammed fastener, (push driver blade

back up manually if necessary) and reinsert battery pack

Jammed mechanism See authorized service center

Tool doesn’t actuate (Headlights on, motor runs) Damaged internal electronics See authorized service center

Tool doesn’t actuate Damaged return system Replace return system; see authorized service center

(Headlights on, motor runs, driver blade stuck down) Debris in nosepiece Clean nosepiece

Damaged driver/return assembly Replace driver/return assembly; see authorized service center

Tool operates, but does not drive the fastener fully Low battery charge or damaged battery Charge or replace battery

Depth adjustment set too shallow Rotate depth adjustment wheel to a deeper setting

Tool not firmly applied to workpiece See instruction manual

Material and fastener length Choose appropriate material or fastener length

too rigorous an application

Damaged or worn driver blade tip Replace driver/return assembly; see authorized service center

Damaged or worn driver/return assembly Replace driver/return assembly; see authorized service center

Tool operates, but no fastener driven No fasteners in magazine Load fasteners into magazine

Wrong size or angle fasteners Use only recommended fasteners

Debris in nosepiece Clean nosepiece

Debris in magazine Clean magazine

Worn magazine Replace magazine; see authorized service center

Damaged or worn driver blade Replace driver/return assembly; see authorized service center

Damaged pusher spring Replace spring; see authorized service center

Jammed fastener Wrong size or angle fasteners Use only recommended fasteners

Damaged or worn driver blade Replace driver/return assembly; see authorized service center

Material and fastener length Material or fastener length inappropriate

too rigorous an application

Low battery charge or damaged battery Charge or replace battery

Debris in nosepiece Clean nosepiece

Debris in magazine Clean magazine

Worn magazine Replace magazine; see authorized service center

Worn or damaged pusher spring Replace spring; see authorized service center

Français

A. Détente

B. Dispositif de blocage du

déclencheur

C. Molette de réglage de

profondeur

D. Témoin indicateur du

système d’éclairage/

de pile faible/de blocage

E. Loquet de dégagement

F. Déclencheur par contact

G. Chargeur

H. Dispositif de blocage du

poussoir

I. Sélecteur de mode choc/

séquentiel

J. Crochet pour rangement,

à droite ou à gauche

K. Indicateur de bas niveau

de clous

FIG. 1

FICHE TECHNIQUE DE L’OUTIL

Définitions : lignes directrices

en matière de sécurité

Les définitions ci-dessous décrivent le niveau de danger

pour chaque mot-indicateur employé. Lire le mode d’emploi

et porter une attention particulière à ces symboles.

DANGER : indique une situation dangereuse imminente

qui, si elle n’est pas évitée, causera la mort ou des bles-

sures graves.

AVERTISSEMENT : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait causer la

mort ou des blessures graves.

MISE EN GARDE : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, peut causer des

blessures mineures ou modérées.

MISE EN GARDE : utilisé sans le symbole d’alerte de

sécurité, indique une situation potentiellement dangereuse

qui, si elle n’est pas évitée, peut causer des dommages

matériels.

Mode de tir Sélectif

Tension 18

Hauteur 286 mm (11,25 po)

Largeur 89 mm (3,5 po)

Longueur 292 mm (11,5 po)

Poids 3,4 kg (7,5 lb)

Angle du chargeur 0˚

Capacité du chargeur jusqu’à 110 clous

SPÉCIFICATIONS RELATIVES AUX CLOUS

Longueurs

des clous

Droits

16 mm, 19 mm, 25 mm, 29 mm, 30 mm, 32 mm, 33 mm, 35 mm, 38 mm, 40 mm, 44 mm, 50 mm

(5/8 po, 3/4 po, 1 po, 1 1/8 po, 1 3/16 po, 1 1/4 po, 1 5/16 po, 1 3/8 po, 1 1/2 po, 1 9/16 po, 1 3/4 po, 2 po)

Diamètre de la tige calibre 18

Angle de tir des clous 0˚

AUCUNE

LUBRIFICATION

Français

POUR TOUTE QUESTION OU TOUT COMMENTAIRE

SUR CET OUTIL OU SUR TOUT AUTRE OUTIL DEWALT,

COMPOSER LE NUMÉRO SANS FRAIS SUIVANT :

1-800-4-DEWALT (1-800-433-9258).

Règles générales de sécurité

concernant les outils à piles

AVERTISSEMENT! Lire et assimiler

toutes les directives. Le non-respect de

toutes les directives indiquées ci-dessous peut

entraîner des risques de décharge électrique,

d’incendie ou de blessures graves.

CONSERVER CES DIRECTIVES

ESPACE DE TRAVAIL

• Tenir l’espace de travail propre et bien éclairé. Les

établis encombrés et les endroits sombres sont souvent

propices aux accidents.

• Ne pas faire fonctionner d’outils électriques dans

un milieu déflagrant, par exemple en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui pour-

raient enflammer la poussière ou les vapeurs.

• Éloigner les curieux, les enfants et les visiteurs lors

de l’utilisation d’un outil électrique. Une distraction

pourrait vous en faire perdre la maîtrise.

SÉCURITÉ EN MATIÈRE D’ÉLECTRICITÉ

• Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon d’alimentation pour trans-

porter l’outil. Tenir le cordon éloigné de la chaleur,

de l’huile, des bords tranchants et des pièces

mobiles. Remplacer immédiatement tout cordon

endommagé. Un cordon d’alimentation endommagé

peut provoquer un incendie.

• Un outil à piles intégrées ou fonctionnant sur un

bloc-piles externe doit être rechargé uniquement au

moyen du chargeur prévu pour les piles utilisées.

L’utilisation d’un chargeur qui convient à un type de

bloc-piles risque de provoquer un incendie s’il est utilisé

avec un autre type de bloc-piles.

• Utiliser l’outil fonctionnant sur piles uniquement

avec le bloc-piles conçu spécialement pour l’outil.

L’utilisation de toute autre pile peut provoquer un

incendie.

SÉCURITÉ PERSONNELLE

• Rester vigilant, faire attention au travail en cours et

faire preuve de jugement dans l’utilisation de tout

outil électrique. Ne pas utiliser d’outil en cas de

fatigue ou sous l’emprise de drogues, d’alcool ou

de médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

graves.

• S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Attacher les cheveux

longs. Tenir les cheveux, les vêtements et les gants

hors de portée des pièces en mouvement. Les

vêtements amples, bijoux ou cheveux longs pourraient

s’enchevêtrer dans les pièces mobiles. Se tenir éloigné

des évents puisque ces derniers recouvrent souvent

des pièces en mouvement.

• Éviter les démarrages intempestifs. S’assurer que le

dispositif de blocage du déclencheur est en position

verrouillée avant d’insérer le bloc-piles. Transporter

un outil alors que votre doigt repose sur la détente ou

insérer le bloc-piles dans un outil alors que la détente est

en position marche risque de provoquer un accident.

• Retirer les clés de réglage ou les clés à ouverture

fixe avant de mettre l’outil en marche. Une clé à

molette ou une clé de réglage qui est laissée fixée à une

partie mobile de l’outil peut entraîner des blessures.

• Ne pas trop tendre les bras. Conserver son équilibre

en tout temps. Un équilibre convenable permettra de

maîtriser l’outil lors de situations inattendues.

• Utiliser un équipement de sécurité. Toujours

porter une protection oculaire. Selon les conditions,

porter un masque antipoussière, des chaussures de

sécurité antidérapantes, un casque de sécurité ou une

protection auditive.

UTILISATION ET ENTRETIEN DE L’OUTIL

• Utiliser des brides de fixation ou tout autre dispositif

de fixation permettant de soutenir et de retenir la

pièce sur une plate-forme stable. Tenir la pièce avec

la main ou contre son corps est instable et risque de

provoquer une perte de maîtrise de l’outil.

• Ne pas forcer l’outil. Utiliser le bon outil pour votre

application. L’outil approprié effectuera un meilleur

travail, de façon plus sûre et à la vitesse pour laquelle il

a été conçu.

• Ne pas utiliser l’outil si l’interrupteur ne fonctionne

pas. Tout outil qui ne peut être réglé par l’interrupteur

est dangereux et doit être réparé.

• Débrancher le bloc-piles de l’outil ou régler

l’interrupteur à la position de verrouillage ou

d’arrêt avant d’effectuer tout réglage, de changer

d’accessoire ou de ranger l’outil. De telles mesures

de sécurité préventives réduisent le risque de mettre

l’outil en marche accidentellement.

• Ranger les outils inutilisés hors de portée des

enfants et des personnes non formées à leur

utilisation. Les outils sont dangereux entre les mains

d’utilisateurs inexpérimentés.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment des

trombones, de la monnaie, des clés, des clous, des

vis, etc., qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des étincelles, des brûlures ou un

incendie.

• Vérifier les pièces mobiles afin de s’assurer qu’elles

sont bien alignées et qu’elles ne restent pas grippées.

Vérifier également les pièces afin de s’assurer

qu’il n’y a aucun bris ni aucune autre condition

susceptible de nuire au bon fonctionnement de

l’outil. En cas de dommages, faire réparer l’outil

avant de l’utiliser. Beaucoup d’accidents sont causés

par des outils mal entretenus.

• N’utiliser que les accessoires conseillés par le

fabricant pour le modèle de l’outil. Des accessoires

qui conviennent à un outil peuvent devenir dangereux

lorsqu’ils sont utilisés avec un autre outil.

RÉPARATION

• Toute réparation de l’outil ne doit être effectuée que

par des réparateurs professionnels. Toute réparation

ou tout entretien réalisé par un personnel non formé

peut entraîner des risques de blessures.

• Pour réparer un outil, n’utiliser que des pièces de

rechange identiques. Suivre les directives figurant à

la rubrique Entretien du mode d’emploi. L’utilisation de

pièces non autorisées ou le non-respect des directives

d’entretien peuvent entraîner des risques de décharge

électrique ou de blessure.

Instructions de sécurité

importantes pour les cloueuses

AVERTISSEMENT : lors de l’utilisation de tout modèle de

cloueuse, suivre toutes les mesures de sécurité, décrites

ci-après, pour éviter un risque de décès ou de blessures

graves. Lire et assimiler toutes les directives avant d’utiliser

l’outil.

• Tenir l’outil par sa surface de prise isolée dans une

situation où l’outil de coupe peut entrer en contact

avec un câblage dissimulé. Tout contact avec un fil

« sous tension » mettra « sous tension » les pièces

métalliques exposées de l’outil et provoquera une

décharge électrique chez l’opérateur de l’outil.

FIG. A

• L’outil actionné pourrait projeter des

débris, de la colle d’assemblage ou

de la poussière, qui peuvent tous

provoquer des lésions oculaires à

l’opérateur. L’opérateur et les autres

personnes œuvrant dans la zone de

travail DOIVENT porter des lunettes de

sécuritémuniesdeprotecteurslatéraux.

Ces lunettes de sécurité doivent être

conformes aux exigences de la norme

ANSI Z87.1 (les lunettes homologuées

portent l’inscription « Z87 » imprimée

ou estampillée). L’employeur a la

responsabilité d’imposer le port d’un

équipement de protection oculaire par

l’opérateur de l’outil et toute personne

se trouvant dans la zone immédiate de

travail. (fig. A)

Français

• Toujours porter une protection

auditive et toute autre protection

convenable lors de l’utilisation de

l’outil. Dans certaines conditions et

selon la durée d’utilisation, le bruit émis

par ce produit pourrait contribuer à une

perte auditive. (fig. A)

• Débrancher le bloc-piles de l’outil

lorsque ce dernier est inutilisé.

Toujours retirer le bloc-piles et les

attaches du chargeur avant de quitter

la zone de travail ou de passer l’outil à

un autre opérateur. Ne pas transporter

l’outil vers une autre zone de travail

qui comprend des échafaudages, des

marches, des échelles, etc., avec le

bloc-piles inséré. Ne pas effectuer de

réglages, d’entretien ou retirer des

attaches coincées avec le bloc-piles

inséré.

• Ne pas retirer, modifier ou rendre

inutilisable l’outil, la détente, le

dispositif de blocage du déclencheur

par contact ou le déclencheur par

contact de quelque façon que ce soit.

Ne pas appliquer de ruban ou d’attache

sur la détente ou le déclencheur

pour la ou le maintenir en position de

MARCHE. Ne pas retirer le ressort du

déclencheur. Inspecter quotidiennement

le bon fonctionnement de la détente

et du déclencheur. Une décharge non

contrôlée pourrait survenir.

• Inspecter l’outil avant de l’utiliser.

Ne pas utiliser un outil si une

quelconque partie de l’outil, de la

détente, du dispositif de blocage

du déclencheur ou du déclencheur

par contact n’est pas fonctionnelle,

est débranchée ou modifiée ou ne

fonctionne pas correctement. Les

pièces endommagées ou manquantes

doivent être réparées ou remplacées

avant utilisation. Se reporter à la rubrique

Réparations.

• Ne jamais modifier ni altérer l’outil.

• Toujours présumer quel’outil contient

des attaches.

• Ne jamais pointer l’outil sur des

collègues ou sur soi-même. Pas de

bousculades! Travailler en toute sécurité!

Traiter l’outil comme un instrument

essentiel de travail. (fig. B)

• Éloigner les curieux, les enfants

et les visiteurs lors de l’utilisation

d’un outil électrique. Une distraction

pourrait vous en faire perdre la maîtrise.

Verrouiller l’outil dans un endroit sûr,

hors de la portée des enfants lorsqu’il

n’est pas utilisé.

• Toujours utiliser le dispositif de

blocage du déclencheur lorsque

l’outil n’est pas destiné à être utilisé

immédiatement. L’utilisation du

dispositif de blocage du déclencheur

préviendra une décharge intempestive.

• Ne pas trop tendre les bras.

Conserver son équilibre en tout

temps. Une perte d’équilibre risque

d’entraîner une blessure. (fig. C)

• Utiliser l’outil uniquement pour les

travaux pour lesquels il a été conçu.

Ne pas décharger les attaches à

l’air libre ou dans des matériaux

trop durs comme le béton, la pierre,

le bois très dur, les nœuds ou toute

autre matière trop difficile à pénétrer.

Ne pas utiliser le corps de l’outil ou son

couvercle supérieur comme marteau.

Les attaches éjectées peuvent suivre

une trajectoire inattendue et provoquer

des blessures. (figs. D, F)

• Toujours prendre soin d’éloigner les

doigts du déclencheur par contact

pour prévenir une blessure en cas

de relâchement involontaire du

poussoir (fig. H)

• Se reporter à la rubrique Entretien

et Réparations pour obtenir de

plus amples renseignements sur

l’entretien approprié de l’outil.

• Toujours utiliser l’outil dans un

endroit propre et éclairé. S’assurer

que la surface de travail est exempte de

débris et prendre soin de ne pas perdre

l’équilibre lors de travaux en hauteur,

comme sur un toit.

• Ne pas enfoncer d’attaches près du

bord de la pièce. La pièce risque de se

fendre, faire ricocher l’attache et blesser

l’opérateur ou un collègue de travail. Il

est possible que le clou suive le fil du

bois et sorte inopinément sur le côté de

la pièce. Enfoncer la pointe biseautée

du clou perpendiculairement au fil du

bois pour réduire le risque de blessures.

(figs. E, F et M)

• Ne pas enfoncer de clous sur les

têtes d’autres attaches ou avec

l’outil à un angle trop aigu. Ceci

pourrait causer une blessure provoquée

par un recul, un coincement d’attache

ou un ricochet de clou. (fig. G)

• Garder les mains et les parties du

corps éloignées de la zone immédiate

de travail. Le cas échéant, tenir la pièce

à l’aide de serres pour protéger les

mains et le corps de dangers potentiels.

S’assurer que la pièce est bien fixe avant

d’appuyer la cloueuse contre celle-ci. La

force du déclencheur peut entraîner le

déplacement inopiné de la pièce. (fig. H)

• Ne pas utiliser d’outil en présence de

poussières, de gaz ou d’émanations

inflammables. L’outil peut générer une

étincelle qui risque d’enflammer les

gaz, provoquant ainsi un incendie. Une

étincelle pourrait également être produite

si un clou est enfoncé sur un autre clou.

(fig. I)

• Tenir le visage et le corps à l’écart

de l’arrière du couvercle de l’outil

lors de travaux dans des endroits

d’accès limité. En effet, un recul inopiné

peut entraîner un impact au corps,

particulièrement lors d’un clouage dans

une matière dure ou dense. (fig. J)

• Saisir l’outil fermement pour en garder

la maîtrise tout en lui permettant de

reculer hors de la surface de travail

lorsque l’attache est enfoncée. En

« mode d’actionnement par choc », si le

déclencheur touche la pièce de nouveau

avec la détente enfoncée, la cloueuse se

déclenchera.

• Le choix de la méthode de

déclenchement est important.

Consulter le manuel pour connaître les

options de déclenchement.

SÉLECTEUR DE MODE CHOC/

SÉQUENTIEL

Actionnement en mode séquentiel

(fig. K)

• Lorsqu’on utilise l’outil par

actionnement en mode séquentiel, ne

pas l’actionner à moins qu’il ne soit

fermement appuyé contre la pièce.

Actionnement par choc (fig. L)

• Lors de l’utilisation de l’outil en mode

choc,êtreprudentafind’éviterledouble

déclenchement en raison du recul de

l’outil.On peut enfoncer involontairement

des clous si le déclencheur touche de

nouveau la pièce inopinément.

FIG. L

FIG. K

FIG. H

FIG. G

FIG. I

FIG. J

FIG. D

FIG. E

FIG. F

FIG. B

FIG. C

Français

FIG. M

FIG. O

• Éviter tout contact prolongé avec la poussière

soulevée par cet outil ou autres outils électriques.

Porter des vêtements de protection et nettoyer

les parties exposées du corps avec de l’eau

savonneuse. S’assurer de bien se protéger afin d’éviter

d’absorber par la bouche, les yeux ou la peau des

produits chimiques nocifs.

AVERTISSEMENT : Cet outil peut produire et répandre

de la poussière susceptible de causer des dommages

sérieux et permanents au système respiratoire. Toujours

utiliser un appareil respiratoire anti-poussières approprié

approuvé par le NIOSH ou l’OSHA. Diriger les particules

dans le sens opposé du visage et du corps.

AVERTISSEMENT : TOUJOURS PORTER DES

LUNETTES DE SÉCURITÉ. Les lunettes ordinaires ne

constituent PAS des lunettes de sécurité. Utiliser également

un masque facial ou anti-poussière si l’opération de

découpe génère de la poussière. TOUJOURS PORTER

UN ÉQUIPEMENT DE PROTECTION HOMOLOGUÉ :

• protection oculaire conforme à la norme ANSI Z87.1

(CAN/CSA Z94.3);

• protection auditive conforme à la norme ANSI S12.6

(S3.19);

• protection des voies respiratoires conforme aux

normes NIOSH/OSHA/MSHA.

MISE EN GARDE : lorsque l’outil n’est pas utilisé, le

placer sur le côté, sur une surface stable, de manière

à ne faire trébucher ni tomber personne. Certains outils

présentant un gros bloc-piles reposeront sur ce dernier, à

la verticale, mais risquent d’être facilement renversés.

• L’étiquette apposée sur votre outil peut comprendre les

symboles suivants. Les symboles et leurs définitions

sont indiqués ci-après :

V............ volts A .........ampères

Hz.......... hertz W ........watts

min ........ minutes .......courant

..... courant continu ............alternatif

.......... Construction de classe I no........vitesse à

.............. (mis à la terre) ............vide

.......... borne de terre ........symbole

.......... Construction de classe II ............d'alerte à la

.............. (à double isolation) ............sécurité

…/min ... rotations ou alternance

.............. par minute

BPM ...... coups par minute

AVANT D’UTILISER L’OUTIL, LIRE ATTENTIVEMENT

ET BIEN ASSIMILER TOUTES LES INSTRUCTIONS

DE LA SECTION « CONSIGNES DE SÉCURITÉ

IMPORTANTES ».

Consignes de sécurité importantes

concernant les bloc-piles

L’outil est alimenté au moyen d’un bloc-pile de DEWALT.

Au moment de commander un bloc-pile de rechange,

s’assurer d’inclure le numéro de catalogue et la tension

appropriée. Les bloc-piles à durée prolongée durent plus

longtemps que les bloc-piles standard. Consulter le dia-

gramme à la fin du présent manuel afin de vérifier la com-

patibilité du chargeur avec le bloc-pile.

REMARQUE : Bien que l’outil puisse fonctionner au moyen

de l’un ou l’autre de ces bloc-piles, on doit s’assurer d’en

choisir un de tension appropriée. Un bloc-pile perd gradu-

ellement sa charge s’il n’est pas laissé dans le chargeur;

il est donc recommandé de le laisser dans le chargeur en

tout temps.

Le bloc-pile n’est pas complètement chargé au moment de

sa livraison. Avant d’utiliser le bloc-pile et le chargeur, lire

attentivement toutes les consignes de sécurité énumérées

ci-dessous et suivre les méthodes de chargement préci-

sées ci-dessous.

LIRE TOUTES LES DIRECTIVES

• NE PAS incinérer le bloc-pile même s’il est gravement

endommagé ou complètement usé, car il pourrait

exploser en présence de flammes.

• Les cellules peuvent subir une fuite légère par suite

d’un usage extrême ou d’une exposition à certaines

températures; cela n’indique pas un problème.

Cependant, si le scellant externe est percé et le liquide

entre en contact avec la peau, on doit:

a. se laver rapidement la partie du corps touchée avec

de l’eau savonneuse;

b. neutraliser l’effet au moyen d’un acide doux tel que

du jus de citron ou du vinaigre;

c. si les yeux sont touchés, les rincer à fond avec

de l’eau propre pendant au moins 10 minutes et

consulter immédiatement un médecin. (Remarque

aux fins médicales : ce liquide contient une

solution composée de 25 à 35 % d’hydroxyde de

potassium).

• Ne recharger les blocs-piles que dans des chargeurs

DEWALT.

• NE PAS immerger le chargeur ou le bloc-pile dans l’eau

ou tout autre liquide quelconque, ni l’éclabousser.

• Ne pas ranger ou utiliser l’outil et le bloc-pile là où

la température ambiante peut excéder 40 °C (105 °F)

(comme des hangars ou des bâtiments métalliques

en été).

DANGER : Risques d’électrocution. Ne jamais tenter

d’ouvrir le bloc-pile pour quelque raison que ce soit. Si

le compartiment se rupture ou subit des dommages, ne

pas l’insérer dans le chargeur afin d’éviter les risques.de

choc électrique ou d’électrocution. On doit retourner les

bloc-piles endommagés à un centre de service afin qu’ils

puissent être recyclés.

POUR ÉVITER LES DOUBLES

DÉCLENCHEMENTS :

• Ne pas presser l’outil contre

la pièce avec trop de force.

• Permettre à l’outil d’effectuer

complètement son

mouvement de recul après

chaque actionnement.

• Utiliser la détente pour

l’actionnement en mode

séquentiel.

• Lorsqu’on utilise

l’« actionnement par coup »

de la cloueuse pour clous

de finition, il faut toujours

bien maîtriser l’outil. Un

positionnement imprécis de l’outil

peut entraîner une décharge mal

dirigée d’une attache.

• Ne pas enfoncer de clous sur

lestêtesd’autresattaches.Cette

pratique risque de provoquer un

fort recul, de coincer des attaches

ou de faire ricocher des clous.

(fig. M)

• S’informer de l’épaisseur du matériau lorsque vous

utilisez une cloueuse. Un clou en saillie peut causer

des blessures.

• RÉGLAGE DE LA PROFONDEUR : pour réduire les

risques de blessures graves lors de l’actionnement

accidentel de l’outil lorsqu’on tente de régler la

profondeur, TOUJOURS :

• Retirer le bloc-piles.

• Engager le dispositif de blocage du déclencheur

(fig. N).

• Éviter tout contact avec la détente lors des

réglages.

• Ne pas enfoncer des clous à l’aveuglette dans les

murs, les planchers et autres zones de travail. Des

attaches enfoncées dans des fils électriques sous

tension, de la plomberie ou d’autres types d’obstacles

peuvent entraîner des blessures. (fig. O)

• Rester vigilant, faire attention au travail en cours et

faire preuve de jugement dans l’utilisation de tout

outil électrique. Ne pas utiliser d’outil en cas de

fatigue ou sous l’emprise de drogues, d’alcool ou

de médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

graves.

AVERTISSEMENT : l’utilisation de ce produit vous

exposera à des substances chimiques qui, dans l’État de

Californie, sont reconnues cancérigène et susceptibles

d’entraîner des anomalies congénitales et d’autres dan-

gers relatifs à la reproduction. Ne pas inhaler les vapeurs

et la poussière, et se laver les mains après utilisation.

FIG. N

Français

REMARQUE: Un capuchon est fourni avec

le bloc-pile en vue d’être utilisé chaque fois

qu’on retire ce dernier de l’outil ou du chargeur

en vue de le ranger ou de le transporter;

enlever le capuchon avant de remettre le

bloc-pile dans le chargeur ou dans l’outil.

AVERTISSEMENT : S’assurer, au moment de ranger

ou de transporter un bloc-pile ou une pile, qu’aucun

objet métallique n’entre en contact avec leurs bornes à

découvert de celui-ci. Par exemple, il faut éviter de placer

un bloc-pile ou une pile sans capuchon dans un tablier,

une poche, une boîte à outils ou un tiroir (etc.) contenant

des objets tels que des clous, des vis ou des clés, car

tout contact entre les bornes à découvert et un objet

métallique comme une clé, une pièce de monnaie, un

outil à main. etc. pourrait causer un incendie. En effet,

les règlements américains Hazardous Material Regulations

(HMR) du US Department of Transportation interdisent

le transport d’un bloc-pile ou d’une pile dans tout moyen

de transport commercial ou aéronef (que ce soit dans

une valise ou le bagage de cabine) SAUF s’ils sont bien

protégés contre les courts-circuits. On doit donc s’assurer,

lorsqu’on transporte un bloc-pile ou une pile séparément,

de bien protéger et isoler les bornes contre tout matériau

qui risque d’entrer en contact avec eux et de causer un

court-circuit.

MISE EN GARDE : S’assurer de bien enfoncer le bloc-

pile dans l’outil afin d’éviter les risques de blessure.

Le Sceau SRPRC™

Le sceau SRPRC™ (Société de recyclage

des piles rechargeables au

Canada) apposé

sur les piles ou blocs-piles au nickel-cadmium

et à hydrure métallique de nickel indique que

DEWALT défraie le coût du recyclage de la

pile ou du bloc-piles à la fin de sa durée utile.

Le programme SRPRC™ offre une solution de rechange

pratique à la mise au rebut des piles au nickel-cadmium et

à hydrure métallique de nickel usées, que ce soit à la

poubelle ou dans le système municipale car cette mise au

rebut est illégale à certains endroits.

L’organisme SRPRC,™ en collaboration avec DEWALT

et d’autres utilisateurs de piles, a mis sur pieds des pro-

grammes aux États-Unis et au Canada qui facilitent la col-

lecte des piles au nickel-cadmium et à hydrure métallique

de nickel épuisées. Pour aider à préserver l’environnement

et à conserver les ressources naturelles, il suffit de retourn-

er les piles au nickel-cadmium et à hydrure métallique de

nickel usées à un centre de réparations DEWALT ou chez

le détaillant de votre région pour qu’elles soient recyclées.

Il est aussi possible de communiquer avec le centre de

recyclage de votre région pour obtenir des informations sur

les lieux de dépôt des piles épuisées.

SRPRC™ est une marque déposée de la Société de recyclage

des piles rechargeables au Canada.

Consignes de sécurité importantes

concernant les chargeurs de piles

CONSERVER CES DIRECTIVES : Le présent manuel

comprend d’importantes directives et consignes de sécurité

concernant les chargeurs de piles.

• Avant d’utiliser le chargeur, lire toute directive et étiquettes

de mise en garde apposées sur le chargeur, le bloc-pile

et le produit utilisant le bloc-pile.

DANGER : Risques d’électrocution. Les bornes de

charge reçoivent une tension de 120 volts. Ne pas les

toucher avec des objets conducteurs.

AVERTISSEMENT : Risques de choc électrique. Ne

laisser aucun liquide s’infiltrer dans le chargeur.

MISE EN GARDE : Risques de brûlure. Pour réduire

les risques de blessures, ne charger que les piles au

rechargeables DEWALT. Les autres types de piles

risquent d’éclater, et d’entraîner ainsi des blessures et des

dommages.

MISE EN GARDE : Sous certaines conditions, lorsque

le chargeur est enfiché au bloc d’alimentation, les contacts

de charge exposés à l’intérieur du chargeur peuvent être

court-circuités par des corps étrangers. Les corps étrangers

de nature conductrice telle que, mais pas limité à, la paille

de fer, les feuilles d’aluminium, ou tout accumulation de

particules métalliques doivent être tenus éloignés des

cavités du chargeur. Toujours débrancher le chargeur du

bloc d’alimentation lorsque le bloc-pile n’y est pas inséré ou

avant de le nettoyer.

•NE PAS tenter de charger le bloc-piles avec des

chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et le bloc-pile sont conçus spécialement

pour être utilisés ensemble.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les piles rechargeables

DEWALT. Toute autre utilisation pose des risques

d’incendie, de choc électrique ou d’électrocution.

• Ne pas exposer le chargeur à la pluie ou à la neige.

• Débrancher le chargeur en saisissant la fiche, non

le cordon, afin de réduire les risques d’endommager la

fiche ou le cordon électrique.

• S’assurer que le cordon est placé de manière à éviter

qu’il ne subisse des dommages ou des abus ou que

des personnes s’y prennent les pieds et trébuchent.

• Ne pas utiliser de rallonge à moins que cela ne soit

absolument nécessaire, car l’usage d’une rallonge

ayant une puissance inadéquate augmente les risques

d’incendie, de choc électrique ou d’électrocution.

• Afin d’assurer la sécurité de l’utilisateur, utiliser une

rallonge du calibre AWG approprié. Plus le calibre

est petit, plus la capacité est grande; autrement dit, une

rallonge de calibre 16 est plus puissante qu’une rallonge

de calibre 18. Lorsqu’on utilise plusieurs rallonges pour

obtenir la longueur voulue, s’assurer que chacune d’elles

présente les valeurs minimales requises.

Calibre minimal recommandé pour les rallonges

Longueur totale de la rallonge

25 pi 50 pi 75 pi 100 pi 125 pi 150 pi 175 pi

7,6 m 15,2 m 22,9 m 30,5 m 38,1 m 45,7 m 53,3 m

Calibre AWG

18 18 16 16 14 14 12

• Ne poser aucun objet sur le dessus du chargeur.

Ne pas mettre le chargeur sur une surface molle

qui pourrait bloquer les évents et provoquer une

chaleur interne excessive. Mettre le chargeur à

l’abri de toute source de chaleur. Le chargeur dispose

d’orifices d’aération situés sur le dessus et le dessous

du boîtier.

• Ne pas utiliser le chargeur avec un cordon ou une

fiche endommagé; les faire changer immédiatement.

• Ne pas utiliser le chargeur s’il a reçu un coup, fait

une chute ou a été endommagé de quelque façon

que ce soit. Si cela se produit, l’apporter à un centre de

service autorisé.

• Ne pas démonter le chargeur ; l’apporter à un centre

de service autorisé pour tout service ou réparation.

Le fait de le réassembler de façon incorrecte augmente

les risques de choc électrique, d’électrocution et

d’incendie.

• Débrancher le chargeur de la prise murale avant de

procéder au nettoyage afin de réduire les risques

de chocs électriques. Le fait de retirer le bloc-pile ne

réduit pas ce risque.

• NE JAMAIS tenter de connecter 2 chargeurs

ensemble.

• Le chargeur est conçu pour être utilisé sur une prise

résidentielle standard de 120 volts. Ne pas tenter

de le brancher sur une prise autre que celle pour

laquelle il a été conçu. Cette directive ne s’applique

pas aux chargeurs pour véhicules.

Utilisation du mode Tune-upTM

Automatique

Le mode de Tune-UpTM Automatique égalise ou équilibre

chaque cellule du bloc-piles pour lui permettre de

fonctionner à son rendement optimum. Les blocs-piles

doivent être réglés chaque semaine ou après une dizaine

de cycles de charges/décharges ou chaque fois que la

durée de fonctionnement du bloc-piles diminue. Pour

utiliser le Tune-UpTM Automatique, mettre le bloc-piles dans

le chargeur et l’y laisser pendant au moins 8 heures. Le

chargeur passera par les modes suivants :

1. Le voyant rouge clignotera de façon continue

indiquant que le cycle de chargement d’une heure a

commencé.

2. Lorsque ce dernier est terminé, le voyant restera

allumé sans clignoter. Cela indique que le bloc-piles

est chargé à plein et peut être alors utilisé.

3. Chaque fois que le bloc-piles est laissé dans le chargeur

après la charge initiale d’une heure, le chargeur se

mettra en mode de Tune-UpTM Automatique. Ce mode

peut durer jusqu’à 8 heures ou jusqu’à ce que chaque

Français

Voyants de charge

Certains chargeurs sont conçus pour détecter certains pro-

blèmes pouvant être reliés aux blocs-piles. Tout problème

est indiqué par le voyant clignotant rapidement. Dans cette

éventualité, réinsérer le bloc-pile dans le chargeur. Si le

problème persiste, essayer un autre bloc-pile pour déter-

miner si le chargeur fonctionne. Si le nouveau bloc-pile se

recharge correctement, le bloc-pile initial est endommagé

et doit être retourné à un centre de service ou tout autre

site de récupération pour y être recyclé. Si le nouveau

bloc-pile provoque le même problème que le premier, faire

vérifier le chargeur à un centre de service autorisé.

DISPOSITIF DE DÉTECTION DE PILES CHAUDES

OU FROIDES

Certains chargeurs sont munis d’un dispositif de détection

de piles chaudes ou froides. Lorsque le chargeur détecte

une pile chaude, il démarre automatiquement le dispositif

de détection de piles chaudes, suspendant le chargement

jusqu’à ce que la pile refroidisse. Une fois la pile refroidie,

le chargeur se met automatiquement en mode de charge-

ment. Cette caractéristique assure aux piles une durée de

vie maximale. Le voyant rouge clignote longuement, puis

brièvement, en mode de détection de piles chaudes ou

froides.

PROBLÈMES RELIÉS À LA SOURCE DE COURANT

Certains chargeurs ont un voyant indiquant qu’il existe un

problème relié à la source de courant. Lorsque le chargeur

est utilisé avec certaines sources de courant, telles que

les générateurs ou un convertisseur de courant continu

en courant alternatif, le chargeur peut alors suspendre

temporairement le chargement. En présence d’un tel pro-

blème, le chargeur émet deux clignotements rapides,

suivis d’une pause, indiquant que le problème se situe

au niveau de la source de puissance.

BLOC-PILES LAISSÉ DANS LE CHARGEUR

Le chargeur et son bloc-piles peuvent rester connectés

avec le voyant rouge allumé indéfiniment. Le chargeur

maintiendra la pile pleinement chargé.

REMARQUE : Un bloc-pile perdra graduellement sa

charge s’il est laissé hors du chargeur. Si le bloc-pile n’a

pas été maintenu en mode de maintenance de charge,

il peut être nécessaire de le recharger avant chaque

utilisation. Un bloc-pile peut aussi perdre sa charge gra-

duellement s’il est laissé dans un chargeur qui n’est pas

branché à une source de courant alternatif appropriée.

BLOC-PILE FAIBLE : Les chargeurs peuvent aussi

détecter les piles faibles. Ces piles sont encore utilisables

mais leur durée d’utilisation sera courte. Dans ce cas, 10

secondes après l’insertion de la pile, le chargeur émettra

rapidement huit signaux sonores pour indiquer que la pile

est faible. Le chargeur se mettra ensuite à recharger la pile

à sa capacité maximale.

cellule du bloc-piles soit égalisée. Le bloc-piles est

prêt pour l’utilisation et peut être retiré à tout moment

lorsqu’il est en mode Tune-UpTM.

4. Une fois le mode de Tune-UpTM Automatique terminé,

le chargeur passera à un mode de maintenance de

charge; le voyant s’éteint lorsque le mode de Tune-

UpTM Automatique est terminé.

CONSERVER LES PRÉSENTES

DIRECTIVES

À TITRE DE RÉFÉRENCE

Chargeurs

L’outil utilise un chargeur DEWALT. Le bloc-piles peut être

chargé au moyen d’un chargeur 1 heure, d’un chargeur

15 minutes ou d’un chargeur 12 volts de véhicule DEWALT.

S’assurer de bien lire toutes les directives de sécurité avant

d’utiliser le chargeur. Consulter le tableau figurant à la fin

du présent manuel pour connaître la compatibilité des char-

geurs et des blocs-piles.

FIG. 2

CHARGEUR 15

MINUTES

CHARGEUR

D’UNE HEURE

Procédure de charge

DANGER : Risque d’électrocution. Les bornes de charge

présentent une tension de 120 V. Ne pas sonder les bornes

avec des objets conducteurs.

1. Brancher le chargeur dans une prise appropriée avant

d’insérer le bloc-piles.

2. Insérer le bloc-piles dans le chargeur comme indiqué

à la figure 2, s’assurer qu’il est bien enfoncé. Le

voyant rouge (charge) clignotera continuellement pour

indiquer que la charge a débuté.

3. La fin de la charge sera indiquée par le voyant rouge

qui demeurera allumé. Le bloc-piles est chargé à plein

et peut être utilisé ou laissé dans le chargeur.

Fonctionnement des voyants

Notes importants concernant le

chargement

1. Pour une durée de vie prolongée et des performances

optimales, recharger le bloc-piles à une température

ambiante de 18° à 24 °C (65 °F à 75 °F ). NE PAS

recharger le bloc-piles dans un lieu où la température

ambiante est inférieure à +4.5 °C (+40 °F), ou

supérieure à +40.5 °C (+105 °F). C’est important pour

prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chaud

au toucher pendant le rechargement. C’est normal et

ne représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

usage, éviter de laisser le chargeur ou le bloc-piles là

où la température ambiante est élevée comme dans un

hangar métallique ou une caravane non isolée.

3. Si le bloc-piles ne se recharge pas correctement :

a. Vérifier le courant à la prise en y branchant une

lampe ou tout autre appareil.

b. Vérifier que la prise n’est pas commandée par un

interrupteur qui coupe le courant en éteignant les

lumières.

c. Déplacer le chargeur et le bloc-piles dans un lieu où

la température ambiante est entre environ 18° et 24

°C (65 °F et 75 °F).

d. Si le problème persiste, ramener l’appareil, le bloc-

piles et le chargeur à un centre de service local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait

facilement auparavant. NE PAS CONTINUER à

utiliser dans ces conditions. Suivre la méthode de

rechargement. Il est aussi possible de recharger

partiellement un bloc-piles vide si nécessaire sans effet

adverse pour le bloc-piles.

5. Sous certaines conditions, lorsque le chargeur est

enfiché au bloc d’alimentation, les contacts de charge

exposés à l’intérieur du chargeur peuvent être court-

circuités par des corps étrangers. Les corps étrangers

de nature conductrice telle que, mais pas limité à,

la paille de fer, les feuilles d’aluminium, ou tout

accumulation de particules métalliques doivent être

tenus éloignés des cavités du chargeur. Toujours

débrancher le chargeur du bloc d’alimentation lorsque

le bloc-pile n’y est pas inséré ou avant de le nettoyer.

6. Ne pas congeler ou immerger le chargeur de pile dans

l’eau ou tout autre liquide.

AVERTISSEMENT : Risque de choc électrique. Éviter

la pénétration de tout liquide dans le chargeur car cela

peut se solder par un choc électrique. Pour faciliter le

refroidissement du bloc-piles après son utilisation, éviter de

mettre le chargeur ou le bloc-piles dans un endroit chaud

comme dans une remise métallique ou une remorque non

isolée.

Français

MISE EN GARDE : Ne jamais tenter d’ouvrir le bloc-piles

pour quelque raison que ce soit. Si le boîtier plastique du

bloc-piles casse ou se fend, le retourner à un centre de

service pour y être recyclé.

Installation et retrait du bloc-piles

MISE EN GARDE : engager le dispositif de blocage

du déclencheur lors du retrait ou de l’insertion du bloc-

piles.

FIG. 3 FIG. 4

REMARQUE : s’assurer que le bloc-piles est entièrement

chargé.

Pour insérer le bloc-piles dans la poignée de l’outil,

aligner la base de l’outil avec l’encoche située à l’intérieur

de la poignée et glisser le bloc-piles fermement dans la

poignée jusqu’à ce qu’on entende un déclic indiquant qu’il

est bien enclenché.

Pour retirer le bloc-piles de l’outil, appuyer sur les bou-

tons de dégagement (M) et tirer fermement le bloc-piles

hors de la poignée. L’insérer dans le chargeur selon les

directives figurant dans le manuel du chargeur (fig. 4).

COMPOSANTS

AVERTISSEMENT : verrouiller la détente, retirer le bloc-

piles de l’outil et les clous du chargeur avant de procéder

au réglage pour éviter une blessure corporelle.

Se reporter à la figure 1 au début du présent manuel pour

une liste complète des composants.

FONCTIONNEMENT

AVERTISSEMENT : lire la rubrique « Consignes de

sécurité importantes pour les cloueuses » au début du

mode d’emploi. Toujours porter une protection oculaire et

une protection auditive lors de l’utilisation de l’outil. Ne pas

pointer la cloueuse dans votre direction ou celle d’autres

personnes. Pour une utilisation sécuritaire, effectuer toutes

les procédures et vérifier tous les points qui suivent avant

chaque utilisation de la cloueuse.

1. Porter une protection oculaire, auditive et respiratoire

adéquates.

2. Retirer le bloc-piles de l’outil.

3. Verrouiller le poussoir en position arrière et retirer

toutes les attaches du chargeur.

4. Vérifier le bon fonctionnement régulier du déclencheur

et des ensembles du poussoir. Ne pas utiliser l’outil

si un des ensembles ne fonctionne pas correcte-

ment. NE JAMAIS utiliser un outil dont le déclencheur

est coincé en position marche.

5. NE JAMAIS utiliser un outil dont certaines pièces sont

endommagées.

AVERTISSEMENT : pour réduire les risques de bles-

sures, retirer le bloc-piles de l’outil avant d’effectuer

l’entretien, de dégager un clou bloqué, de quitter la zone de

travail, de déplacer l’outil à un autre endroit ou de donner

l’outil à une autre personne.

Sélection du mode

AVERTISSEMENT : toujours porter une protection ocu-

laire conforme à la norme [ANSI Z87.1 (CAN/CSA Z94.3)]

ainsi qu’une protection auditive conforme à la norme

[ANSI S12.6 (S3.19)] lors de l’utilisation de l’outil.

Les cloueuses sans fil DEWALT sont assemblées en con-

formité avec la norme ANSI SNT-101-2002.

Avant d’utiliser l’outil, vérifier le sélecteur pour déterminer

le mode d’actionnement. Lire toutes les directives avant de

sélectionner le mode d’actionnement.

AVERTISSEMENT : ÉLOIGNER les doigts de la détente

lorsque vous n’enfoncez pas de clous pour éviter un tir

accidentel.NE JAMAIS transporter l’outil avec le doigt sur

la détente. En « mode d’actionnement par choc », l’outil tire

un clou si le mécanisme de sécurité est heurté pendant que

le déclencheur est enfoncé.

ACTIONNEMENT EN MODE SÉQUENTIEL

L’actionnement en mode séquentiel permet le clouage

intermittent lorsqu’un positionnement très soigné et précis

est souhaité, ainsi qu’une bonne maîtrise de la profondeur

de tir.

Fonctionnement de la cloueuse en mode

d’actionnement séquentiel :

1. Déplacer l’interrupteur, situé sur FIG. 6

le corps de l’outil, entre la détente

et le chargeur, vers la gauche

comme indiqué à la figure 6.

2. Enfoncer complètement le bec

contre la pièce (le moteur se met

en marche).

3. Appuyer sur la détente (un clou

s’enfoncera dans la pièce).

4. Relâcher la détente.

5. Décoller le bec de la pièce.

6. Répéter les étapes 2 à 4 pour le prochain clou.

MISE EN GARDE : pour chaque clou, on doit d’abord

enfoncer le déclencheur par contact puis engager la

détente suivi du relâchement du déclencheur et de la

détente après chaque clou.

ACTIONNEMENT PAR CHOC

L’actionnement par choc est conçu FIG. 7

pour un clouage rapide sur des surfac-

es planes et fixes.

Deux méthodes de fonctionnement

sont disponibles dans ce mode :

fonctionnement intermittent et fonc-

tionnement continu.

Déplacer l’interrupteur, situé sur le

corps de l’outil, entre la détente et le chargeur, vers la

droite comme indiqué à la figure 7.

Fonctionnement intermittent de l’outil :

AVERTISSEMENT : l’outil enfonce un clou chaque fois

que la détente est enfoncée pourvu que le déclencheur

demeure enfoncé.

1. Presser le déclencheur contre la surface de la pièce.

2. Appuyer sur la détente.

Fonctionnement continu de l’outil :

1. Appuyer sur la détente.

2. Presser le déclencheur contre la surface de la pièce.

Chaque pression du déclencheur enfoncera un clou,

et ce, dans la mesure où la détente est enfoncée.

L’utilisateur peut ainsi enfoncer plusieurs clous en

séquence.

MISE EN GARDE : relâcher la détente lorsque l’outil

n’est pas utilisé. Conserver le dispositif de blocage engagé

en position verrouillée lorsque l’outil est inutilisé.

Préparation de l’outil

MISE EN GARDE : NE JAMAIS pulvériser ou appliquer

un lubrifiant ou des solvants pour le nettoyage, d’une façon

ou d’une autre, à l’intérieur de l’outil. Cette pratique peut

nuire sérieusement à la durée de vie et au rendement de

l’outil.

REMARQUE : le bloc-piles n’est pas

AUCUNE

LUBRIFICATION

complètement chargé à la sortie de la

boîte pliante. Suivre les directives

décrites (consulter la rubrique

Consignes de chargement).

1. Lire la rubrique Consignes de

sécurité du présent manuel.

2. Porter des protections oculaire et

auditive.

3. Retirer le bloc-piles de l’outil.

4. S’assurer que le chargeur est effectivement vide.

5. Vérifier le bon fonctionnement régulier du déclencheur

et des ensembles du poussoir. Ne pas utiliser l’outil si

un des ensembles ne fonctionne pas correctement.

NE JAMAIS utiliser un outil dont le déclencheur est

coincé en position de marche.

6. Ne pas pointer la cloueuse dans votre direction ou celle

d’autres personnes.

7. Insérer le bloc-piles complètement chargé.

Français

Fonctionnement du dispositif

de blocage du déclencheur par

contact (fig. 8, 9)

AVERTISSEMENT : pour réduire le risque de bles-

sures graves, relâcher la détente lorsque l’outil n’est

pas utilisé. Tenir le dispositif de blocage du déclencheur

VERROUILLÉ (fig. 8) lorsque l’outil n’est pas utilisé.

AVERTISSEMENT : pour réduire le risque de blessures

graves, verrouiller la détente, retirer le bloc-piles de l’outil

et les clous du chargeur avant de procéder au réglage. Une

telle pratique peut entraîner des blessures graves.

Chaque cloueuse DEWALT est FIG. 8

dotée d’un dispositif de blocage du

déclencheur (B) qui, lorsque abaissé

avec le symbole du cadenas tel

qu’illustré à la figure 8, empêche

l’outil d’éjecter un clou.

Lorsque le dispositif de blocage du

déclencheur est orienté comme

indiqué à la figure 9, l’outil est FIG. 9 B

entièrement fonctionnel. le disposi-

tif de blocage du déclencheur

devrait toujours être engagé (fig. 8)

lors de tout réglage ou lorsque

l’outil n’est pas utilisé immédiate-

ment.

REMARQUE : lorsque la cloueuse est en mode choc, les

outils dotés d’un déclenchement sélectif permettront le

démarrage du moteur dès que la détente est enfoncée.

Ce fonctionnement est normal. Le dispositif de blocage du

déclencheur empêche le déclencheur par contact d’enfoncer

un clou.

Chargement de l’outil

AVERTISSEMENT : ne pas pointer l’outil dans votre

direction ou celle d’autres personnes. Une telle pratique

peut entraîner des blessures graves.

AVERTISSEMENT : ne jamais charger les clous lorsque

le déclencheur par contact ou la détente est actionné(e).

Une telle pratique pourrait entraîner des blessures.

AVERTISSEMENT : toujours retirer le bloc-piles avant

de charger ou de retirer des clous. Une telle pratique pour-

rait entraîner des blessures graves.

MISE EN GARDE : tenir les doigts à l’écart du poussoir

pour prévenir toute blessure.

MISE EN GARDE : le dispositif de blocage du

déclencheur devrait toujours être engagé lors de tout

réglage ou lorsque l’outil n’est pas utilisé immédiatement.

1. Enfoncer le dispositif de blocage du poussoir (h) et

reculer le chargeur.

2. Insérer les clous par le côté du chargeur. S’assurer que

les pointes des clous touchent le canal du chargeur.

3. Enfoncer le chargeur jusqu’à ce qu’il s’enclenche.

RETRAIT DES CLOUS DU CHARGEUR

AVERTISSEMENT :

le dispositif de blocage

du déclencheur devrait

toujours être engagé

lors de tout réglage ou

lorsque l’outil n’est pas

utilisé immédiatement.

1. Presser le dis-

positif de blocage

du poussoir de la

cloueuse et reculer

le chargeurx (G).

2. Basculer l’outil

jusqu’à ce que

les clous glissent

librement hors du

chargeur.

3. Ouvrir le comparti-

ment de déblocage

du bec pour vérifier la présence de clous.

Réglage de la profondeur (fig. 10)

Régler la profondeur à laquelle s’enfonce un clou avec la

molette de réglage de profondeur (C) logée sur le côté de

l’outil.

AVERTISSEMENT : pour réduire les risques de bles-

sures graves par actionnement accidentel de l’outil

lorsqu’on tente de régler la profondeur, TOUJOURS :

• Retirer le bloc-piles.

• Engager le dispositif de blocage du déclencheur.

• Éviter tout contact avec la détente lors des

réglages.

1. Pour enfoncer le clou moins profondément, tourner la

molette de réglage de profondeur (C). Douze réglages

de profondeur sont offerts dont 1 est le moins profond

et 6, le plus profond.

2. Pour noyer le clou plus profondément, tourner la

molette de réglage de la profondeur (C) à une valeur

plus élevée.

Éclairage (fig. 10)

La cloueuse dispose d’un système d’éclairage (D) bilatéral.

L’éclairage se déclenche lors de l’insertion du bloc-piles,

de l’actionnement de la détente ou du déclencheur par

contact.

FIG. 10

REMARQUE : le système d’éclairage est conçu pour illu-

miner la surface de travail adjacente et non pour être utilisé

comme une lampe de poche.

INDICATEUR DE BLOC-PILES FAIBLE : le système

d’éclairage clignotera quatre fois consécutives, puis

s’éteindra pour indiquer que le bloc-piles est faible.

INDICATEUR DE CLOU COINCÉ : le système d’éclairage

clignotera continuellement si un clou se coince dans le

bec (consulter la rubrique « Dégagement des clous

coincés »).

Dégagement des clous coincés

(fig. 11)

Si un clou se coince dans le bec de l’outil, pointer l’outil

dans la direction opposée à vous et procéder comme suit

pour le dégager :

1. Retirer le bloc-piles de l’outil et engager le dispositif de

blocage du déclencheur.

2. Presser le dispositif de blocage du poussoir de la

cloueuse et reculer le chargeur (G).

3. Basculer l’outil jusqu’à ce que les clous glissent libre-

ment hors du chargeur.

4. Relever leloquet de dégagement

FIG. 11

(E), puis tirer pour ouvrir le

compartiment avant (L).

5. Retirer le clou tordu à l’aide de

pinces le cas échéant.

Si la lame d’entraînement est

descendue dans la colonne,

insérer un tournevis ou une

autre tige dans le bec et

repousser la lame d’entraînement en position.

7. Puis, refermer le compartiment avant et glisser les fils

sous les 2 onglets (M) sur le bec. Remettre le loquet de

dégagement en place.

8. Réinsérer le bloc-piles.

REMARQUE : l’outil se bloquera de lui-même et

ne réarmera que lorsque le bloc-piles est retiré puis

réinséré.

9. Recharger les clous dans le chargeur (consulter la

rubrique Chargement de l’outil).

10. Enfoncer le chargeur jusqu’à ce qu’il s’enclenche.

11. Libérer le dispositif de blocage du déclencheur pour

que le déclencheur se déplace librement.

REMARQUE : dans le cas de coincements répétés des

clous dans le bec, confier la réparation de l’outil à un centre

de réparations agréé DEWALT.

Français

Fonctionnement par temps froid

Lors de l’utilisation d’outils à des températures sous le

point de congélation, veuillez :

1. Tenir l’outil le plus possible au chaud.

2. Actionner l’outil 5 ou 6 fois sur un morceau de bois de

construction avant l’utilisation.

Fonctionnement par temps chaud

L’outil devrait fonctionner normalement. Toutefois, protéger

l’outil de la lumière directe du soleil, car la chaleur exces-

sive risque de détériorer les amortisseurs et les autres

pièces en caoutchouc et se traduit par un accroissement

de l’entretien.

Crochet pour rangement (fig. 12)

AVERTISSEMENT : retirer les clous

FIG. 12

du chargeur avant tout réglage ou

réparation de l’outil. Le non-respect de

cette mesure de sécurité pourrait se

solder par une blessure grave.

AVERTISSEMENT : pour réduire le

risque de blessures graves, retirer le

bloc-pile de l’outil avant d’effectuer

des réglages, un changement

d’accessoire, une réparation ou avant de déplacer

l’outil. De telles mesures de sécurité préventives réduisent

le risque de mettre l’outil en marche accidentellement.

MISE EN GARDE : lorsque l’outil n’est pas utilisé, le

placer sur le côté, sur une surface stable, de manière

à ne faire trébucher ni tomber personne. Certains outils

présentant un gros bloc-piles reposeront sur ce dernier, à

la verticale, mais risquent d’être facilement renversés.

Les cloueuses sans fil de DEWALT comprennent un crochet

pour rangement intégré (J) qui s’attache d’un côté ou de

l’autre de l’outil pour une utilisation autant par les gauchers

que par les droitiers.

Si le crochet est superflu, il est possible de le démonter

de l’outil.

RETRAIT DU CROCHET POUR RANGEMENT

1. Retirer le bloc-piles de l’outil.

2. Pour convertir l’outil à une utilisation par un gaucher,

retirer simplement la vis et réassembler le crochet de

l’autre côté.

3. Réinsérer le bloc-piles.

ENTRETIEN

AVERTISSEMENT : pour réduire le risque de bles-

sures graves, retirer le bloc-pile de l’outil avant

d’effectuer des réglages, un changement d’accessoire,

une réparation ou avant de déplacer l’outil. De telles

mesures de sécurité préventives réduisent le risque de

mettre l’outil en marche accidentellement.

Tableau d’entretien quotidien

ACTION Nettoyer le chargeur, le poussoir et le mécanisme

de déclenchement par contact.

POURQUOI Permet un fonctionnement en souplesse

du chargeur, réduit l’usure et prévient les

coincements.

COMMENT L’utilisation d’huiles et de lubrifiants sur une base

régulière ou de solvants n’est pas recommandée,

car ils tendent à attirer les débris.

ACTION Avant chaque utilisation, contrôler toutes les vis,

écrous et attaches pour vous garantir qu’ils sont

serrés et intacts.

POURQUOI Prévient les coincements et la défaillance

prématurée des composants de l’outil.

COMMENT Utiliser la clé ou le tournevis Allen approprié

pour serrer les vis ou autres attaches.

Nettoyage

AVERTISSEMENT : pour réduire le risque de bles-

sures, TOUJOURS retirer le bloc-piles de l’outil avant

toute réparation. S’assurer que l’outil est en parfait état

de fonctionnement avant de le remettre en utilisation.

Cette pratique permettra d’éviter des blessures graves.

MISE EN GARDE : lors du nettoyage, utiliser exclusive-

ment un chiffon humide sur les composants en plastique.

Bon nombre de nettoyants domestiques renferment des

produits chimiques pouvant grandement endommager les

pièces de plastique. En outre, ne pas utiliser d’essence, de

térébenthine, de diluant à peinture ou à laque, de liquides

pour nettoyage à sec ou tout autre produit semblable qui

pourrait endommager gravement les composants en plas-

tique. Ne jamais laisser de liquide pénétrer dans l’outil et

n’immerger aucune partie de l’outil dans un liquide.

INSTRUCTIONS DE NETTOYAGE DU CHARGEUR

AVERTISSEMENT : pour réduire le risque de blessures,

débrancher le chargeur de la prise de courant c.a. avant de

le nettoyer. La saleté et la graisse peuvent être enlevées

de la surface extérieure du chargeur au moyen d’un chif-

fon ou d’une brosse douce non métallique. Ne pas utiliser

d’eau ni d’autres solutions de nettoyage

Graissage

MISE EN GARDE : NE JAMAIS pulvériser ou appliquer

un lubrifiant ou des solvants pour le nettoyage, d’une

façon ou d’une autre, à l’intérieur de l’outil. Cette pratique

peut nuire à la durée de vie et au rendement de l’outil.

Les outils DEWALT sont correctement

AUCUNE

LUBRIFICATION

graissés en usine et sont prêts à

l’emploi. Toutefois, il est conseillé de

ramener ou d’envoyer l’outil, une fois

par année, à un centre de réparation

pour un nettoyage complet et une

inspection approfondie.

Réparations

AVERTISSEMENT : pour réduire le risque de blessures

graves, retirer les clous du chargeur avant tout réglage ou

réparation de l’outil.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les

réparations, l’entretien et les réglages (y compris l’inspection

et le remplacement de la brosse) doivent être réalisés par

un centre de réparation en usine DEWALT, un centre

de réparation autorisé DEWALT ou par un personnel de

réparation professionnel. Toujours utiliser des pièces de

rechange identiques. Se reporter à la rubrique « Guide de

dépannage » à la fin de cette section.

Accessoires

AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par DEWALT n’ont pas été testés avec ce

produit, l’utilisation de ceux-ci avec l’outil pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires DEWALT recommandés

avec le présent produit.

Les accessoires recommandés pour utilisation avec l’outil

sont disponibles, à un coût supplémentaire, auprès du

distributeur ou du centre de réparation autorisé de votre

région. Pour toute demande d’assistance pour trouver un

accessoire, communiquer avec DEWALT Industrial Tool

Co., 701 East Joppa Road, Baltimore, MD 21286, États-

Unis, composer le 1-800-4-DEWALT (1-800-433-9258) ou

visiter le site Web www.dewalt.com.

Garantie limitée trois ans

DEWALT réparera gratuitement tous les problèmes dus à

des défauts de matériau ou de fabrication pendant trois ans

à compter de la date d’achat. Cette garantie ne couvre pas

des défaillances de pièce dues à une usure normale ou à

une mauvaise utilisation de l’outil. Pour plus de détails rela-

tifs à la couverture de la garantie et aux réparations sous

garantie, visiter le site Web www.dewalt.com ou composer

le 1-800-4-DEWALT (1-800-433-9258). Cette garantie ne

s’applique pas aux accessoires ni aux dommages causés

par des réparations réalisées ou tentées par des tiers.

Cette garantie vous accorde des droits légaux spécifiques

et il est possible que vous ayez d’autres droits qui varient

d’un État ou d’une province à l’autre.

En plus de la garantie, les outils DEWALT sont couverts

par notre :

SERVICE D’ENTRETIEN GRATUIT DE 1 AN

DEWALT entretiendra l’outil et remplacera les pièces

usées par une utilisation normale et ce, gratuitement, à

tout instant pendant la première année à compter de la

date d’achat.

CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS

SUR LES BLOC-PILES DEWALT

DC9096, DC9091, DC9071, DC9360 et DC9280 et la

This manual suits for next models

Table of contents

Languages:

Popular Nail Gun manuals by other brands

Makita

Makita AN504 instruction manual

Pierce

Pierce PRC-RF 64254 Owner's manual & safety instructions

Bossong

Bossong Boss G90W owner's manual

Paslode

Paslode LL350S Operating manual & parts list

RIDGID

RIDGID R350RHF manual

Campbell

Campbell IFN35650 operating instructions

Bostitch

Bostitch 651s5-1e Original instructions

Hitachi

Hitachi NT 32AE2 Instruction and safety manual

Makita

Makita AF601 instruction manual

BEA

BEA DC/90-902C operating manual

Powernail

Powernail 250 Operation and maintenance manual

Hilti

Hilti BX 3 Original operating instructions

Senco

Senco SHF15 Specifications

Milwaukee

Milwaukee M18 FN18GS Original instructions

Desa

Desa PowerFast PEBNS11/4-B operating instructions

Costway

Costway ET1355US user manual

Greencut

Greencut CLA40000 instruction manual

Makita

Makita AF505 instruction manual

DeWalt DC608B User manual

Popular Nail Gun manuals by other brands
