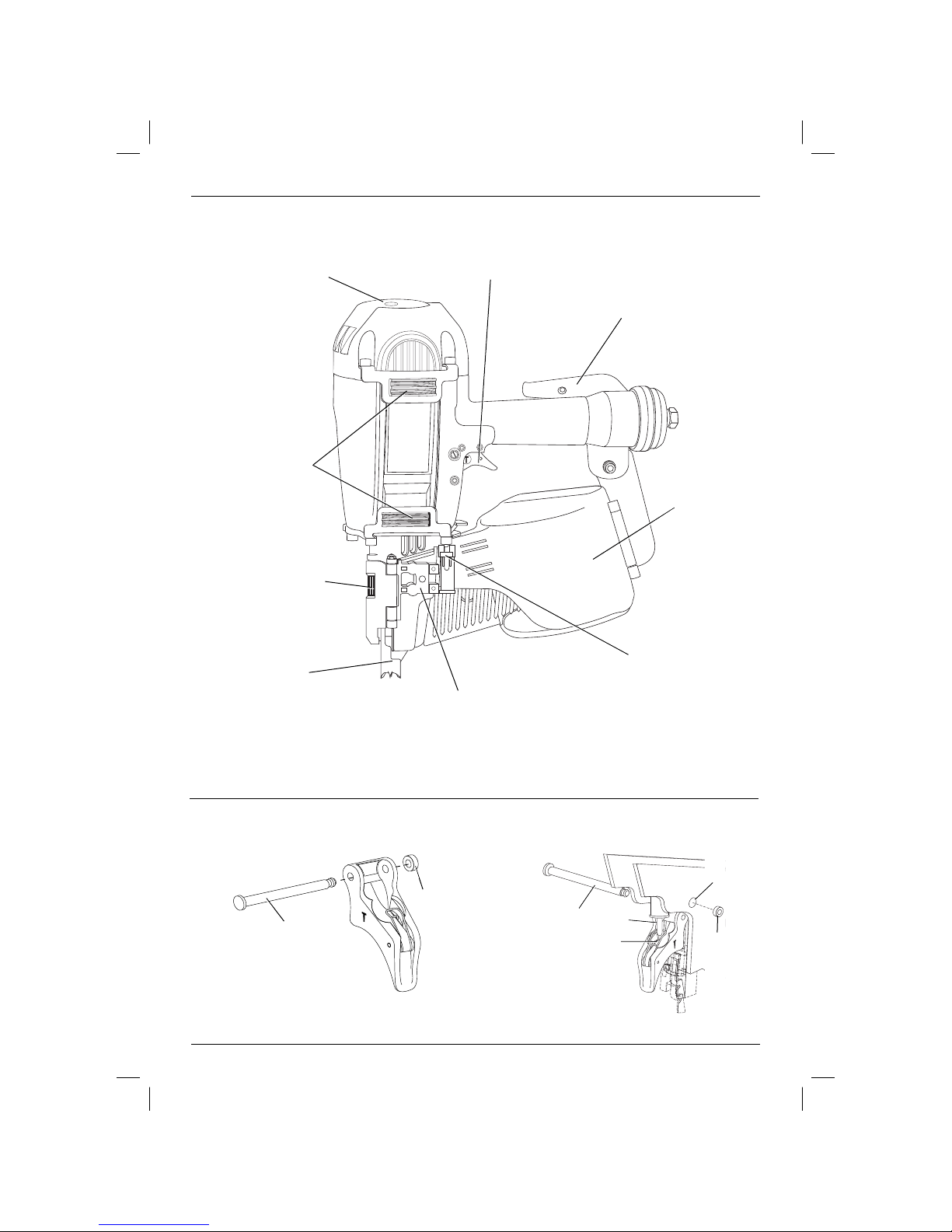

Figure 1
a
g
f
i
d
c
h
b
e
Figure 2
j
k
n
m
k
lj

2
Figure 3
Figure 4
a
p
s
q
r
t
g
Figure 5
o

DANSK
3
SØMPISTOL MED SPOLE
D51855
FARE: Angiver en umiddelbart farlig
situation, der medmindre den undgås,
vil resultere i død eller alvorlig
personskade.
ADVARSEL: Angiver en potentielt farlig
situation, der medmindre den undgås,
kunne resultere i død eller alvorlig
personskade.
FORSIGTIG: Angiver en potentielt farlig
situation, der medmindre den undgås,
kan resultere i mindre eller moderat
personskade.
FORSIGTIG: Når det bruges uden
sikkerhedsadvarselsymbolet, angiver
det en potentielt farlig situation, der,
medmindre den undgås, kan resultere i
beskadigelse af ejendom.
Angiver brandfare.
EU-konformitetserklæring
D51855
DEWALT erklærer, at produkterne beskrevet under
”tekniske data” er udformet i overensstemmelse
med:
98/37/EEC (indtil 28. december 2009),
2006/42/EC (fra 29. december 2009), EN 792-13,
EN 12549, ISO 8662-11, ISO 3744.
Kontakt DEWALT på følgende adresse for yderligere
oplysninger eller se bagsiden af manualen.
Undertegnede er ansvarlig for kompilering af den
tekniske fil og udsteder denne erklæring på vegne
af DEWALT.
Horst Grossmann
Vicepræsident for Maskinteknik og Produktudviklingt
DEWALT, Richard-Klinger-Straße 11,
D-65510, Idstein, Tyskland
01.01.2009
Tillykke!
Du har valgt et DEWALT-værktøj. Mange års erfaring,
ihærdig produktudvikling og innovation gør DEWALT
en af de mest pålidelige partnere for professionelle
brugere af elværktøj.
Tekniske data
D51855
Anbefalet arbejdstryk bar 4,6 – 8,4
Maks. arbejdstryk bar 8,3
Luftforbrug pr. slag l/m 2,12
ved 6,9 bar
Fastgørelsesmidler
længde mm 38–90
skaftdiamter mm 2,5–3,3
vinkel 15°
Fyldningskapacitet antal søm 300
Vægt kg 3,8
LpA (lydtryk) dB(A) 95,1
KPA (måleusikkerhed K) dB(A) 1,5
LWA (lydstyrke) dB(A) 106
KWA (måleusikkerhed K) dB(A) 1,5
Vægtet RMS
accelerationsværdi m/s23,4
1
Usikkerhed K m/s21,5
1Denne værdi er en værktøjsrelateret
karakteristisk værdi, og den repræsenterer
ikke påvirkningen på hånd-arm-systemet,
når man bruger værktøjet. Påvirkningen på
hånd-arm-systemet, når værktøjet bruges,
vil f.eks. afhænge af den kraft, der gribes fat
med, den trykkraft, der udøves ved kontakten,
den retning, der arbejdes i, samt tilpasningen
af energiforsyningen, arbejdsemnet og
arbejdsemnestøtten.
Definitioner: sikkerhedsretningslinjer
Nedenstående definitioner beskriver
sikkerhedsniveauet for hvert enkelt signalord.
Læs vejledningen og vær opmærksom på disse
symboler.

DANSK
4
Sikkerhedsvejledning
Når der anvendes værktøj, bør man altid overholde
sikkerhedsvejledningen og de gældende regler for
at reducere risikoen for personskade. Læs følgende
sikkerhedsanvisning, før apparatet tages i brug.
Opbevar vejledningen et sikkert sted!
LÆS ALLE
SIKKERHEDSADVARSLER OG ALLE
INSTRUKTIONER
Generelt
1. Hold arbejdsområdet rent.
Uordentlige arbejdsområder og arbejdsbænke
kan forårsage ulykker.
2. Tag højde for arbejdsområdets omgivelser.
Udsæt ikke værktøj for fugt. Hold
arbejdsområdet godt ventileret. Anvend ikke
værktøj i nærheden af brændbare væsker eller
gasser.
3. Hold børn væk.
Lad ikke børn eller andre udenforstående
komme i kontakt med værktøjet. Det er
påkrævet at holde børn under 16 år under
opsyn.
4. Gem værktøj, der ikke er i brug.
Når værktøjet ikke er i brug, skal det opbevares
på et tørt, sikkert aflåst sted, der er uden for
børns rækkevidde.
5. Klæd dig rigtigt på.
Bær ikke løstsiddende beklædning eller smykker.
Det kan sidde fast i de bevægelige dele. Anvend
gummihandsker og skridsikre sikkerhedssko.
Brug hårnet for at holde langt hår ude af vejen.
6. Stræk dig ikke for meget.
Bevar altid fodfæste og balance.
7. Vær opmærksom.
Se hvad du laver. Brug sund fornuft. Betjen ikke
værktøjet, når du er træt.
8. Brug korrekt værktøj.
Den tilsigtede brug er beskrevet i denne
brugsvejledning. Tving ikke småt værktøj eller
udstyr til at udføre et kraftigere værktøjs arbejde.
Værktøjet udfører arbejdet bedre og sikrere ved
den hastighed, det er beregnet til.
ADVARSEL! Brug af andet tilbehør eller udstyr,
eller udførelse af andre operationer med dette
værktøj end anbefalet i denne vejledning, kan
medføre risiko for personskade.
9. Vedligehold værktøjet omhyggeligt.
Hold værktøjet i god stand og rent for bedre
og mere sikker ydelse. Følg instruktionerne for
vedligeholdelse og skift af tilbehør. Hold alle
styringer tørre, rene og fri fra olie og fedt.
10. Kontrollér for beskadigede dele.
Inden værktøjet anvendes, kontrolleres det for
skade for at sikre, at det vil fungere korrekt
og udføre den tilsigtede funktion. Kontroller
fejljustering af størrelse af de bevægelige dele,
brud på dele og andre forhold, der kan berøre
betjeningen. Få beskadigede skærme og andre
defekte dele repareret eller udskiftet som anvist.
11. Få værktøjet repareret hos et autoriseret
DEWALT-serviceværksted.
Dette værktøj overholder de relevante
sikkerhedsregler. For at undgå fare bør værktøjet
kun repareres af kvalificerede teknikere.
Yderligere sikkerhedsvejledninger
for pneumatiske sømpistoler
• Brug ALTID sikkerhedsbriller.
• Brug ALTID hørebeskyttelse.
• Brug kun fastgørelsesmidler af den type, der er
angivet i manualen.
• Anvend ikke fødder til montering af værktøjet til
en støtte.
• Anvend ALDRIG værktøjet til andet formål end
det, der er angivet i denne manual.
• Anvend ALDRIG værktøjet på stilladser, trapper,
stiger eller lignende arbejdsområder.
• Anvend ikke værktøjet for tæt på kasser eller
kurve.
• Anvend ikke værktøjet til at vedhæfte af
transportsikkerhedsudstyr, f.eks. på køretøjer og
hestevogne.
• Tjek at kontaktudløseren fungerer korrekt, før du
tager værktøjet i brug. Brug aldrig dette værktøj,
hvis enten udløserkontakten eller udløseren er
beskadiget.
• Anvend hurtigvirkende koblinger til forbindelse
til det komprimerede luftsystem. Den ikke-
forseglelige nippel skal sættes på værktøjet
således, at der ikke er noget komprimeret luft
tilbage i værktøjet, når den er afbrudt.
• Anvend ALTID ren, tør komprimeret luft Anvend
ikke ilt eller forbrændingsgasser som energikilde
for dette værktøj.
• Det maksimalt tilladte lufttryk for værktøjet må
ALDRIG overstiges.

DANSK
5
• Tilslut kun værktøjet til en luftforsyning, hvor det
maksimalt tilladte tryk ikke kan overstiges med
mere end 10 %. I tilfælde af højere tryk skal der
indbygges en trykreducerende ventil med en
nedstrømsikkerhedsventil i luftforsyningen.
• Anvend kun slanger med en klassificering, der
er højere end værktøjets maksimale arbejdstryk.
• For at forhindre unødvendigt højt støjniveau,
øget slid og medfølgende fejl, bør sømpistolen
anvendes med det laveste tryk.
• ANVEND IKKE ilt, forbrændingsgasser
eller andre reaktive gasser som betjening af
komprimeret luft. Det kan medføre fare for
eksplosion og/eller alvorlig personskade.
• Før værktøjet transporteres, skal det afbrydes
fra det komprimerede luftsystem, særligt
hvor der anvendes stiger, eller hvor der
bruges usædvanlige fysiske positioner under
bevægelse.
• Afbryd værktøjet fra luftforsyningen, når det ikke
er i brug.
• Undgå at svække eller beskadige værktøjet,
f.eks. ved at:
– punktere eller indgravere det
– foretage ændringer, der ikke er autoriseret af
fabrikanten
– styre det mod skabeloner af hårdt metal.
såsom stål
– tabe eller skubbe det hen over gulvet
– anvende for megen styrke af enhver slags
• Anvend ikke udstyret som en hammer.
ADVARSEL! Sørg for at værktøjet peger
væk fra dig selv og andre, uanset om det
er tomt eller fyldt. Det kan medføre alvorlige
personskader.
• Mens du arbejder, skal du holde værktøjet
på en sådan måde, at det ikke kan forårsage
skade på hovedet eller kroppen i tilfælde af et
pludseligt tilbageslag som følge af en afbrydelse
i energiforsyningen eller hårde områder i
arbejdsemnet.
• Anvend ALDRIG fastgørelsesværktøjet i fri luft.
• I arbejdsområdet bær værktøjet kun bæres ved
hjælp af et håndtag og ALDRIG med udløseren
aktiveret.
• Tag højde for forholdene i arbejdsområdet.
Fastgørelseselementer kan gennemtrænge
tynde arbejdsemner eller glide af arbejdsemnets
hjørner og kanter og derved udgøre en fare
for personer. Sømmenes længde bør ikke
være længere end arbejdsemnets tykkelse.
Hvis sømmene er længere end arbejdsemnets
tykkelse, kan det medføre et tilbageslag, hvis
arbejdsemnet er placeret på en hård overflade
som f.eks. beton eller stål.
• Kør ikke fastgørelseselementer tæt på kanten
af arbejdsemnet. Hold ALTID en afstand på
mindst 25 mm fra kanten af arbejdsemnet,
således at sømmene ikke ødelægger
arbejdsemnet.
• Slå ikke søvn oven på andre søm.
• Anvend kun reservedele, der er angivet af
fabrikanten eller dennes autoriserede agenter.
• Få reparationer foretaget af fabrikanten eller
autoriserede agenter, der tager hensyn til
oplysningerne i manualen og anvender det rette
værktøj og udstyr.
• Det anbefales at udskifte udløserfjederen hvert
3.-4. år af hensyn til den personlige sikkerhed.
• Inden dele af denne sømpistol må skilles ad eller
blokeres; det gælder f.eks. sikkerhedsåget.
• Få værktøjet korrekt serviceret og ved
regelmæssige intervaller.
• Anvend ALTID sikkerhedshandsker for at
reducere risikoen for personskade.
Restrisici
• Følgende risici er forbundet med brugen af
disse maskiner:
– Personskader forårsaget af ukorrekt
håndtering af værktøjet.
– Manglende kontrol ved ikke at holde godt
fast på værktøjet.
– Muskelspændinger i arme og hænder,
særligt når der arbejdes med armene i
vejret. Hold pause regelmæssigt, når du
arbejder i længere perioder ad gangen.
– Betjen ikke værktøjet, hvis du er træt,
påvirket af narkotika, alkohol eller
medicin. Et øjebliks uopmærksomhed
under betjening kan medføre alvorlig
personskade.
• På trods af overholdelse af de relevante
sikkerhedsregler og brug af sikkerhedsudstyr,
kan visse restrisici ikke undgås. Disse er:
– Hørenedsættelse. Under visse forhold og
driftsvarighed kan støjen fra dette produkt
bidrage til høretab.
– Manglende kontrol som følge af
tilbageslag.
– Risiko for skade som følge af spidse
punkter, skarpe kanter og ukorrekt
håndtering af arbejdsemnet.

DANSK
6
– Risiko for skade som følge af skarpe
kanter, under udskiftning af søm eller
indsætning af sømstokke.
– Gene for hænder og arme. Vibration som
følge af værktøjets driftsbevægelse kan
forårsage permanent skade på fingre,
hænder og arme. Anvend handsker
som en ekstra pude, hold ofte pause og
begræns den daglige brug.
Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Pneumatisk værktøj med sikkerhedsåg.
Dette værktøj må ikke bruges på stilladser
og stiger.
Læs vejledningen før brug.
Brug ALTID sikkerhedsbriller.
Brug ALTID hørebeskyttelse.
Sømvinkel.
Maksimalt antal søm i beholderen.
Sømdiameter.
Sømlængde.
Maks. arbejdstryk.
PLACERING AF DATOKODE
Datokoden, der også inkluderer produktionsåret, er
trykt på huset ovenover udløserkontakten.
Eksempel: 2009 XX XX
Produktionsår
Pakkens indhold
Pakken indeholder:
1 sømpistol
1 Sekventielt virkende aftrækker
1 Brugsvejledning
1 Eksplosionstegning
• Kontroller for skader på værktøjet, dele og
tilbehør, der kan være opstået under transport.
• Tag dig tid til at læse denne vejledning grundigt
og forstå den før betjening.
Beskrivelse (fig. 1)
ADVARSEL: Modificer aldrig elektrisk
værktøj eller nogen dele deraf. Det kan
medføre materiel- eller personskade.
a. Kontakt til udløser/lås-fra
b. Loftskrog
c. Beholder
d. Beholderlås
e. Dæksel til sømfører
f. Kontaktudløser
g. Dybdeindstillingshjul
h. Slidskærme
i. Udstødningsdæksel
TILSIGTET BRUG
Sømpistolen D51855 med spole er blevet fremstillet
til at banke søm ind i arbejsemner at træ.
MÅ IKKE anvendes under fugtige forhold eller i
nærheden af brændbare væsker eller gasser.
Sømpistolen er professionelt værktøj. LAD IKKE
børn komme i kontakt med værktøjet. Overvågning
er påkrævet, når uerfarne brugere anvender dette
værktøj.
SAMLING OG JUSTERING
ADVARSEL: Forud for samling og
justering skal du ALTID låse udløseren,
afbryde luftforsyningen og fjerne søm
fra beholderen. I modsat fald kan det
forårsage personskade.
Udløser
ADVARSEL: Hold fingre VÆK fra
udløseren, når den ikke anvendes, for at
forhindre utilsigtet afskydning. Bær aldrig
værktøjet med en finger på udløseren.
I aktiveringstilstanden stødaktivering
affyrer værktøjet et søm, hvis det stødes,
mens udløseren er trykket ned.

DANSK
7
Disse værktøj er samlet med en
stødaktiveringsudløser. En sekventiel
aktiveringsudløser er også inkluderet i den originale
pakke. Se nedenfor for definitioner på stødaktivering”
og “sekventiel aktivering”.
Den grå udløser med trykt på siden er enkel
sekventiel aktiveringsudløser, der får værktøjet til at
køre i denne tilstand.
Den sorte udløser med trykt på siden er
stødaktiveringsudløseren, der aktiverer værktøjet på
denne måde.
For yderligere oplysninger om brugen
af hhv. sekventiel aktiveringsudløser og
stødaktiveringsudløser, se Aktivering af værktøjet.
FJERNELSE AF UDLØSER (FIG. 2)
1. Fjern gummistroppen (j) fra enden af
styrestiften (k).
2. Fjern styrestiften.
3. Fjern udløsersamlingen fra udløserhullet under
håndtaget.
UDLØSERINDSTALLATION (FIG. 2)
1. Vælg enten sekventiel udløser eller
stødaktiveringsudløser til at blive installeret
på værktøjet. Begge udløsere er inkluderet i
værktøjspakken.
2. Indsæt udløsersættet i udløserhullet.
3. Sørg for, at udløserfjederen (l)) er placeret
omkring udløserventilspindelen (m).
4. Justér uløserens huller med hullerne på huset
(n) og før derefter styrestiften (k) gennem hele
samlingen som vist.
5. Skub gummistroppen (j) på enden af styrestiften
som vist.
Luftfitting (fig. 1)
Disse værktøj har et standard 3/8" rørgevind for
luftfittingen. Værktøjet er samlet med en 3/8" til 1/4"
adapter, der er installeret på endedækslet.
• Pak fittingens hanende ind i teflontape for at
forhindre luftlækager.
• For at installere en 1/4"-fitting skrues fittinghullet
i 3/8" til 1/4" adapter i slutdækslet og strammes
til.
• For at installere en 3/8"-fitting fjernes 3/8" til
1/4" adapter, hvis den er der. Skru fittingen ind i
endedækslet og stram godt til.
BETJENING
Brugsvejledning
ADVARSEL: Overhold ALTID
sikkerhedsvejledningen og de gældende
regler.
ADVARSEL: Anbring ALTID
arbejdsemnet sikkert.
Klargøring af værktøjet (fig. 1)
ADVARSEL: For at mindske risikoen for
personskade, skal værktøjet afbrydes
fra luftforsyningen, før der udføres
vedligeholdelse, fjernes et søm, der
sidder fast, arbejdsrummet forlades, eller
før værktøjet flyttes et andet sted hen,
eller før værktøjet betjenes af en anden
person.
ADVARSEL: Anvend korrekt øjen-, høre
og åndedrætsbeskyttelse.
BEMÆRK: Disse sømpistoler er fremstillet til at blive
anvendt uden olie. Hvis det foretrækkes, kan der
anvendes 10–15 dråber olie på O-ringe, gummidele
og kan påsmøres luftfittingerne.
• Tøm alt kondensvand ud af
luftkompressorbeholderne og slangerne.
• Tag alle søm ud af beholderen.
• Kontrollér, om kontaktudløseren (f) kan bevæges
frit.
ADVARSEL: Brug ikke værktøjet, hvis
kontaktudløseren eller sømskubberen
ikke kan bevæges frit.
ADVARSEL: Undgå den samme
arbejdsposition eller holdning i længere
perioder ad gangen, f.eks. over hovedet.
Undgå lange arbejdsperioder uden tilpas
hviletid.
• Kontroller, at luftforsyningstrykket er under det
maksimalt anbefalede arbejdstryk.
• Tilslut luftslangen til fittingen på værktøjet.
• Kontroller for hørlige lækager omkring ventiler
og flangepakninger.
• Indstil lufttrykket til det mindste arbejdstryk, der
anbefales til det pågældende arbejde.
ADVARSEL: Brug ALDRIG værktøj, der
lækker eller har beskadigede dele.
ADVARSEL: TILSLUT ALDRIG
luftforsyningen før værktøjet er endeligt
klargjort.

DANSK
8
Anvendelse i koldt vejr
Når værktøjet betjenes ved temperaturer under
frysepunktet:
• Sørg for, at luftkompressorbeholderen er blevet
ordentligt aftappet forud for brug.
• Hold værktøjet så varmt som muligt før brug.
• Sørg for, at alle søm er blevet fjernet fra
beholderen.
• Tilsæt 10–15 dråber af DEWALT pneumatisk
værktøjsolie i luftindtaget.
• Afbryd luftledningen fra værktøjet.
• Indstil lufttrykket til maks. 5,5 bar.
• Tilslut luftslangen til fittingen på værktøjet.
• Fyld søm i beholderen som beskrevet nedenfor.
• Aktivér værktøjet 5 eller 6 gange i affaldstræ for
at smøre o-ringene.
• Indstil lufttrykket til det normale arbejdsniveau.
• Brug værktøjet på normal vis.
• Smør mindst én gang dagligt.
• Tøm altid kompressorbeholderne mindst en
gang dagligt.
BEMÆRK: Der henvises til Klargøring af værktøjet
under Betjening, hvis man vælger at anvende olie.
Anvendelse i varmt vejr
Værktøjet bør kunne arbejde normalt. Undgå varme
eller direkte sollys for at forhindre beskadigelse af
støddæmperne, O-ringene og andre gummidele.
Loftskrog (fig. 1)
Sømpistolerne fra DEWALT inkluderer en integreret
loftskrog, som kan drejes til begge sider af værktøjet,
og kan foldes sammen, når de ikke anvendes.
Hvis man slet ikke ønsker den, kan man fjerne
krogen fra værktøjet.
Brug af låsen (fig. 3)
ADVARSEL: Hold ikke udløseren
nedtrykket, når værktøjet ikke er i brug.
Hold låsekontakten drejet til højre (OFF),
når værktøjet ikke er i brug. Det kan
medføre alvorlige personskader.
ADVARSEL: Lås udløseren, afbryd
luftforsyningen fra værktøjet og fjern
søm fra beholderen, før der foretages
justeringer. Det kan medføre alvorlige
personskader.
Hver DEWALT-sømpistol er udstyret med en kontakt
til låsning af udløseren (a), der forhindrer aktivering af
værktøjet, når den er drejet til højre. Når kontakten
sidder i midten, fungerer værktøjet. Udløseren bør
altid være låst, når der foretages justeringer på
værktøjet, eller det ikke er i brug.
Aktivering af værktøjet
ADVARSEL: For at reducere risikoen
for alvorlig personskade, bør der
ALTID anvendes korrekt øjen- og
hørebeskyttelse, når værktøjet betjenes.
Værktøjet kan aktiveres ved hjælp af
en af to tilstande: enkelt sekventiel
aktiveringsudløsningstilstand og ved stødaktivering.
Udløseren, der er installeret på værktøjet som
beskrevet i afsnittet Udløser af denne vejledning,
afgør betjeningstilstanden.
SEKVENTIEL AKTIVERINGSUDLØSER (GRÂ)
Den sekventielle aktiveringsudløsers tilsigtede brug
er til diskontinuerlig sømning, når en meget nøje og
præcis placering ønskes.
Sådan betjenes sømpistolen i sekventiel
aktiveringstilstand:
1. Tryk kontaktudløseren godt mod
arbejdsoverfladen.
2. Tryk på udløseren.
ADVARSEL: Der affyres et søm,
hver gang der trykkes på udløseren,
så længe kontaktudløseren forbliver
nedtrykket.
STØDAKTIVERINGUDLØSER (SORT)
Stødaktiveringsudløserens tilsigtede brug er til hurtig
sømning på flade, fastliggende overflader.
Der er to metoder til anvendelse af
stødaktiveringsudløseren: stedaktivering og
stødaktivering.
Sådan betjenes værktøjet ved hjælp af
stedsaktiveringsmetoden:
1. Tryk kontaktudløseren mod arbejdsoverfladen.
2. Tryk på udløseren.
Sådan betjenes værktøjet ved hjælp af
stødaktiveringsmetoden:
1. Tryk på udløseren.
2. Skub kontaktudløseren mod arbejdsoverfladen.
Så længe udløseren er trykket ned, affyrer
værktøjet et søm, hver gang der trykkes
på kontaktudløseren. Dette giver brugeren
mulighed for at affyre flere søm i træk.
ADVARSEL: Hold ikke udløseren
nedtrykket, når værktøjet ikke er i brug.
Hold låsekontakten drejet til højre (OFF),
når værktøjet ikke er i brug.

DANSK
9
Fyldning af værktøjet (fig. 4)
ADVARSEL: Sørg for, at værktøjet
peger væk fra dig selv og andre. Det
kan medføre alvorlige personskader.
ADVARSEL: Påfyld aldrig søm med
udløserkontakten eller udløseren
aktiveret. Det kan medføre alvorlige
personskader.
1. Lås udløser.
2. Afbryd luftforsyningen fra værktøjet.
3. Træk i dæksellåsen (o) for at åbne dækslet (p).
4. Drej beholderens dæksel (q) åbent.
5. Justér sømplatformen (r) for at tilpasse til den
sømlængde, der bruges.
Træk op i sømplatformen (r) for kortere søm.
Tryk på sømplatformens justeringsknap (S) og
tryk sømplatformen ned (r) for længere søm.
6. Anbring spolen på sømplatformen (r).
7. Rul tilpas mange søm ud [ca. 8 cm (3")], så
værktøjets næse nås.
8. Indsæt det første søm i næsten og det næste
søm mellem de to skinner på forsyningshagen
(t).
BEMÆRK: Sørg for ikke at deformere sømmenes
spoler under ilægning. I modsat fald lukker dækslet
til sømføreren ikke, og sømmens ilægges eventuelt
ikke konsekvent.
9. Luk beholderens dæksel (q) helt.
10. Luk dækslet (p) og sørg for, at dæksellåsen (o)
sidder i indgreb.
Dybdeindstilling (fig. 5)
ADVARSEL: For at reducere risikoen
for alvorlig personskade som fælge af
utilsigtet håndtering under justering af
dybden, skal du ALTID:
• Lås udløseren (OFF).
• Afbryd luftforsyningen.
• Undgå kontakt med udløseren under
justeringer.
Sømmenes indslåningsdybde kan justeres ved hjælp
af dybdejusteringen på næsestykket af værktøjet.
1. Hvis sømmene ikke slå helt dybt i, drejes
dybdeindstillingshjulet (g) til højre.
2. For at slå et søm dybere i drejes
dybdeindstillingshjulet (g) til venstre.
Udtagning af fastsiddende søm
(fig. 4)
Hvis et søm sidder fast i næsestykket, skal du pege
værktøjet væk fra dig, og følge disse instruktioner til
at fjerne sømmet:
1. Lås udløseren.
2. Afbryd luftforsyningen fra værktøjet.
3. Åbn dækslet (p).
4. Åbn beholderens dæksel (q).
5. Fjern det fastsiddende søm.
6. Korrigér eventuel deformation, der kan have
forekommet på spolen til sømmet.
BEMÆRK: Hvis sømmene fortsat ofte sidder fast
i næsestykket, bær værktøjet serviceres hos et
autoriseret DEWALT-servicecenter.
VEDLIGEHOLDELSE
Dit DEWALT-elværktøj er designet til at fungere i
lang tid med minimal vedligeholdelse. Kontinuerlig
tilfredsstillende funktion afhænger af korrekt pleje af
værktøjet og regelmæssig rengøring.
ADVARSEL: For at reducere risikoen
for personskade, lås udløseren,
afbryd luftforsyningen fra værktøjet
og fjern søm fra beholderen, før der
foretages justeringer eller det kan
medføre personskade.
Følgende vedligeholdelse skal
udføres hver dag:
Smøring
Smør værktøjet med 10–15 dråber af DEWALT
pneumatisk værktøjsolie
Kom dråberne ind i luftfittingen på værktøjets
endedæksel.
Tøm alt kondensvand ud af
luftkompressorbeholderne og
slangerne
• Åbn rensehanerne eller andre afløbsventiler på
kompressorbeholderne.
• Lad altid akkumuleret vand løbe fra slangerne.

DANSK
10
Rengøring
RENGØR BEHOLDEREN KONTAKTUDLØSERMEKANISMEN
ADVARSEL: Blæs støv og snavs uden
af hovedkabinettet med tør luft, så snart
der observeres ophobninger af snavs i
og omkring lufthullerne. Anvend korrekt
øjenbeskyttelse under udførelse af
denne procedure.
ADVARSEL: Anvend kun mild sæbe og
en fugtig klud til rengøring af plastikdele.
Mange almindelige rengøringsmidler
indeholder kemikalier, der kan beskadige
plastikken. Anvend heller ikke benzin,
terpentin, lakfernis eller malingsfortynder,
tørre rengøringsvæsker eller tilsvarende
produkter, der kan beskadige
plastikdelene. Lad ALDRIG væske
trænge ind i værktøjet og nedsænk
ALDRIG nogen del af værktøjet i væske.
Sørg for, at alle
fastgørelseselementer på værktøjet
er fastspændte og ubeskadigede
Fastgør løse fastgørelseselementer ved hjælp af det
tilhørende værktøj.
FEJLFINDING
Hvis dit værktøj ikke fungerer korrekt, skal du følge
nedenstående instruktioner. Hvis det ikke løser
problemet, bedes du kontakte din serviceværksted.
Værktøj virker ikke
• Kontrollér luftforsyningen.
• Varm værktøjet op, hvis temperaturen er lav.
Værktøj har ikke nok kraft
• Kontrollér luftforsyningen.
• Kontrollér, om luftudstødningen er klar.
• Smør værktøjet.
Værktøjsdæksel lækker luft
• Fastgør dækselskruerne.
Værktøj springer søm over
• Kontroller luftforsyningen.
• Smør værktøjet.
• Rengør beholderen og næsestykket.
• Kontrollér, at beholderens lås holder beholderen
godt på plads.
Søm sidder fast i værktøj
• Sørg for kun at bruge søm af den angivne type.
• Kontrollér, at beholderens lås holder beholderen
godt på plads.
• Fastgør næseskruerne.
Valgfrit tilbehør
ADVARSEL: Da tilbehør, der ikke
tilbydes af DEWALT, ikke er testet med
dette produkt, kan brug af sådant
tilbehør sammen med dette værktøj
være forbundet med fare. For at
reducere risikoen for skader bør kun
tilbehør anbefalet af DEWALT anvendes
sammen med dette produkt.
Kontakt forhandleren for yderligere oplysninger om
korrekt tilbehør.
Miljøbeskyttelse
Særskilt bortskaffelse. Dette produkt
må ikke bortskaffes sammen med
almindeligt husholdningsaffald.
Hvis du på noget tidspunkt finder det nødvendigt
at udskifte dit DEWALT produkt, eller hvis det ikke
længere tjener det tiltænkte formål, må det ikke
bortskaffes med almindeligt husholdningsaffald. Sørg
for, at dette produkt bortskaffes særskilt.
Særskilt bortskaffelse af brugte
produkter og emballage gør det muligt
at genbruge materialer og anvende dem
på ny. Genanvendelse af
genbrugsmaterialer bidrager til at
forhindre forurening af miljøet og
reducerer behovet for råmaterialer.
Lokale forskrifter muliggør i nogen tilfælde
særskilt bortskaffelse af elektriske produkter fra
husholdningen, ved kommunale affaldsdepoter eller
hos forhandleren i forbindelse med køb af et nyt
produkt.
DEWALT har stillet faciliteter til rådighed til indsamling
og genbrug af udslidte DEWALT produkter.
For at benytte sig af denne service kan man
returnere produktet til et hvilket som autoriseret
serviceværksted, der modtager det på vore vegne.

DANSK
11
Du kan finde ud af, hvor det nærmeste autoriserede
serviceværksted befinder sig ved at kontakte
dit lokale DEWALT-kontor på den adresse,
der er angivet i denne vejledning. Alternativt
findes der en liste over autoriserede DEWALT
serviceværksteder og detaljerede oplysninger om
vores eftersalgsservice og kontakter på følgende
internetadresse: www.2helpU.com.
GARANTI
•30 DAGE UDEN RISIKO
TILFREDSHEDSGARANTI •
Hvis du ikke er fuldt tilfreds med dit DEWALT
værktøj, kan du returnere det inden for
30 dage, komplet som købt, til den forhandler,
hvor værktøjet blev købt og få alle pengene
refunderet eller bytte det. Der skal fremvises
gyldig kvittering.
• ET ÅRS GRATIS SERVICEKONTRAKT •
Hvis du har brug for vedligeholdelse eller
service til dit DEWALT værktøj inden for 12
måneder efter købet, gøres dette helt gratis
på et autoriseret DEWALT serviceværksted.
Der skal fremvises gyldig kvittering. Omfatter
arbejdsløn og reservedele til elektrisk værktøj.
Tilbehør ikke inkluderet.
• ET ÅRS FULD GARANTI •
Hvis dit DEWALT produkt går i stykker
på grund af fejlbehæftede materialer eller
arbejdsudførelse inden for 12 måneder efter
købsdatoen, garanterer vi, at alle defekte dele
eller produktet som helhed, hvilket besluttes af
os, erstattes vederlagsfrit, forudsat at:
• Produktet er ikke misbrugt.
• Ingen uautoriserede personer har
repareret dette produkt.
• Bevis på købsdato er fremvist. Denne
garanti tilbydes som en ekstra service
og ydes foruden de af loven fastsatte
rettigheder for forbrugere.
Nærmeste autoriserede DEWALT
serviceværksted findes ved at benytte
telefonnummeret på bagsiden af denne
vejledning. Alternativt findes der en liste over
autoriserede DEWALT serviceværksteder
og detaljerede oplysninger om vores
eftersalgsservice på følgende internetadresse:
www.2helpU.com.

DEUTSCH
12
RUNDMAGAZINNAGLER
D51855
Herzlichen Glückwunsch!
Sie haben sich für ein Werkzeug von DEWALT
entschieden. Jahrelange Erfahrung, gründliche
Produktentwicklung und Innovation machen
DEWALT zu einem der zuverlässigsten Partner für
Benutzer von professionellen Werkzeugen.
Technische Daten
D51855
Empfohlener Arbeitsdruck bar 4,6 – 8,4
Maximaler Arbeitsdruck bar 8,3
Luftverbrauch pro Schuss l/m 2,12
bei 6,9 bar
Nägel
Länge mm 38–90
Schaftdurchmesser mm 2,5–3,3
Winkel 15°
Magazinkapazität Anzahl Nägel 300
Gewicht kg 3,8
LpA (Schalldruck) dB(A) 95,1
KPA (Schalldruck-
Unsicherheitsfaktor K) dB(A) 1,5
LWA (Schallleistungspegel) dB(A) 106
KWA (Schalleistungs-
Unsicherheitsfaktor K ) dB(A) 1,5
Gewichteter RMS
Beschleunigungswert m/s² 3,4
1
Unsicherheitsfaktor K m/s² 1,5
1Dieser Wert ist ein werkzeugbezogener Wert
und gibt nicht den Einfluss auf das Hand-
Arm-System bei Benutzung des Werkzeugs
an. Der Einfluss auf das Hand-Arm-System
bei Benutzung des Werkzeugs hângt z. B.
von der Griffkraft, der Kontaktdruckkraft,
der Arbeitsrichtung, der Einstellung, der
Energieversorgung, dem Werkstück und der
Werkstückabstützung ab.
Definitionen: Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen
Warnhinweise erklärt. Bitte lesen Sie das Handbuch
und achten Sie auf diese Symbole.
GEFAHR: Weist auf eine unmittelbar
drohende gefährliche Situation hin, die,
sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führt.
WARNUNG: Weist auf eine
möglicherweise gefährliche Situation hin,
die, sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führen
kann.
VORSICHT: Weist auf eine
möglicherweise gefährliche Situation
hin, die, sofern nicht vermieden, u.
U. zu leichten oder mittelschweren
Verletzungen führen kann.
VORSICHT: Weist, wenn ohne
Sicherheitssymbol aufgeführt, auf eine
möglicherweise gefährliche Situation
hin, die, sofern nicht vermieden, zu
Sachschäden führen kann.
Weist auf eine Brandgefahr hin.
EG-Konformitätserklärung
D51855
DEWALT erklärt, dass diese unter „Technische
Daten“ beschriebenen Produkte gemäß den
folgenden Richtlinien und Normen konstruiert
wurden:
98/37/EEC (bis 28. Dez. 2009), 2006/42/EC (ab 29.
Dez. 2009), EN 792-13, EN 12549, ISO 8662-11,
ISO 3744.
Für weitere Informationen wenden Sie sich bitte an
DEWALT unter der folgenden Adresse oder beziehen
sich auf die Rückseite dieses Handbuchs.

DEUTSCH
13
Der Unterzeichnete ist verantwortlich für die
Zusammenstellung des technischen Dossiers und
gibt diese Erklärung im Namen von DEWALT ab.
Horst Grossmann
Vizepräsident für Konstruktion und
Produktentwicklung
DEWALT, Richard-Klinger-Straße 11
D-65510, Idstein, Germany
01.01.2009
Sicherheitsanweisungen
Beim Gebrauch von Werkzeugen beachten
Sie immer die in Ihrem Land geltenden
Sicherheitsvorschriften, um das Verletzungsrisiko
zu verringern. Lesen Sie die folgenden
Sicherheitsanweisungen, bevor Sie dieses Produkt in
Betrieb nehmen.
Bewahren Sie diese Anweisungen an einem sicheren
Ort auf.
LESEN UND VERSTEHEN SIE ALLE
SICHERHEITSWARNUNGEN UND
ALLE ANWEISUNGEN.
Allgemeines
1. Halten Sie Ihren Arbeitsbereich in
Ordnung.
Unordnung im Arbeitsbereich kann zu Unfällen
führen.
2. Berücksichtigen Sie die Arbeitsumgebung
Setzen Sie Werkzeuge keiner Nässe aus.
Sorgen Sie für richtige Beleuchtung des
Arbeitsbereiches. Verwenden Sie Werkzeuge
nicht in der Nähe von brennbaren Flüssigkeiten
oder Gasen.
3. Halten Sie Kinder fern.
Lassen Sie Kinder oder Besucher nicht in
Kontakt mit dem Werkzeug kommen. Menschen
unter 16 Jahren müssen beaufsichtigt werden.
4. Bewahren Sie nicht benutzte Werkzeuge
auf.
Nicht benutzte Werkzeuge sollten in trockenen,
sicher verschlossenen Räumen und für Kinder
nicht erreichbar aufbewahrt werden.
5. Tragen Sie geeignete Kleidung.
Tragen Sie keine weite Kleidung und keinen
Schmuck. Sie können sich in beweglichen
Teilen verfangen. Tragen Sie am besten
Gummihandschuhe und rutschfeste
Sicherheitsschuhe. Tragen Sie bei langen
Haaren ein Haarnetz.
6. Übernehmen Sie sich nicht.
Achten Sie stets auf sicheren Stand und
Gleichgewicht.
7. Seien Sie stets aufmerksam.
Konzentrieren Sie sich auf Ihre Arbeit.
Verwenden Sie Ihre praktische Vernunft.
Verwenden Sie das Werkzeug nicht, wenn Sie
müde sind.
8. Benutzen Sie geeignetes Werkzeug.
Die bestimmungsgemäße Verwendung ist
in dieser Betriebsanleitung beschrieben.
Verwenden Sie keine zu schwachen Werkzeuge
oder Zubehörteile für schwere Arbeiten. Mit
dem richtigen Werkzeug erzielen Sie eine
optimale Qualität und gewährleisten Ihre
persönliche Sicherheit.
WARNUNG! Das Verwenden anderer als
der in diesen Anweisungen empfohlenen
Anbaugeräte und Zubehörteile oder die
Ausführung von Arbeiten mit diesem Werkzeug,
die nicht denen in dieser Betriebsanleitung
empfohlenen entsprechen, können zur Gefahr
von Verletzungen führen.
9. Pflegen Sie Ihre Werkzeuge mit Sorgfalt.
Halten Sie Ihre Werkzeuge in Ordnung und
sauber, um gut und sicher arbeiten zu können.
Befolgen Sie die Wartungsvorschriften und die
Hinweise für den Zubehörwechsel. Halten Sie
alle Regler trocken, sauber und frei von Öl und
Fett.
10. Kontrollieren Sie Ihr Werkzeug auf
beschädigte Teile.
Bevor Sie das Werkzeug benutzen, überprüfen
Sie es sorgfältig auf Beschädigungen, um sicher
zu sein, dass sie ordnungsgemäß funktionieren
und die bestimmungsgemäße Funktion
erbringen werden. Überprüfen Sie, dass keine
beweglichen Teile verstellt oder abgenutzt sind,
dass keine Teile gebrochen sind und dass
keine anderen Umstände den Betrieb des
Werkzeugs beeinträchtigen könnten. Lassen
Sie beschädigte Schutzvorrichtungen oder
andere defekte Teile den Anweisungen gemäß
reparieren oder ersetzen.

DEUTSCH
14
11. Lassen Sie Ihr Werkzeug von
einer autorisierten DEWALT-
Kundendienstwerkstatt reparieren.
Dieses Werkzeug entspricht den einschlägigen
Sicherheitsbestimmungen. Um Gefahren
zu vermeiden, dürfen Werkzeuge nur von
qualifizierten Technikern repariert werden.
Zusätzliche Sicherheitsanweisungen
für Druckluftnagler
• Tragen Sie IMMER eine Schutzbrille.
• Tragen Sie IMMER einen Gehörschutz.
• Benutzen Sie nur Nägel des im Handbuch
beschriebenen Typs.
• Verwenden Sie keine Ständer zur Befestigung
des Werkzeugs an einer Abstützung.
• Verwenden Sie NIEMALS das Werkzeug für
andere als in diesem Handbuch beschriebenen
Zwecke.
• Verwenden Sie NIEMALS dieses Werkzeug
auf Gerüsten, Treppen, Leitern oder ähnlichen
Arbeitsplätzen.
• Verwenden Sie das Werkzeug nicht zum
Verschließen von Kisten oder Verschlägen.
• Verwenden Sie das Werkzeug
nicht zum Befestigen von
Transportsicherungsvorrichtungen, z.B. an
Fahrzeugen oder Wagen.
• Überprüfen Sie vor dem Gebrauch die richtige
Funktion des Kontaktauslösers. Verwenden Sie
dieses Gerät nicht, wenn der Auslöseschalter
oder der Kontaktauslöser beschädigt ist.
• Verwenden Sie Schnellkupplungen für
den Anschluss an das Druckluftsystem.
Die dichtungslosen Nippel müssen an das
Werkzeug passen, so dass nach dem Trennen
der Verbindung keine Druckluft im Werkzeug
verbleibt.
• Verwenden Sie IMMER saubere, trockene
Druckluft. Verwenden Sie keinen Sauerstoff
oder brennbare Gase als Kraftquelle für dieses
Werkzeug.
• Der für dieses Werkzeug höchstzulässige
Luftdruck darf NIEMALS überschritten werden.
• Schließen Sie dieses Werkzeug nur an
eine Druckluftversorgung an, bei der der
höchstzulässige Luftdruck um höchstens
10% überschritten werden kann. Bei höherem
Druck ist ein Druckminderungsventil mit
einem Ausgangs-Sicherheitsventil an der
Druckluftversorgung vorzusehen.
• Verwenden Sie nur Schläuche, die für einen
höheren als den maximalen Arbeitsdruck des
Werkzeugs zugelassen sind.
• Um einen übermäßig hohen Geräuschpegel,
erhöhte Abnutzung und dadurch verursachte
Defekte zu vermeiden, sollte der Nagler mit
dem niedrigsten, für den Arbeitsvorgang
erforderlichen Druck betrieben werden.
• VERWENDEN SIE KEINEN Sauerstoff,
brennbare Gase oder andere reaktiven Gase
für den Betrieb der Druckluft. Als Folge kann
die Gefahr einer Explosion und/oder schwerer
Verletzungen entstehen.
• Bevor Sie das Werkzeug transportieren, trennen
Sie es vom Druckluftsystem, besonders
wenn Leitern benutzt werden oder wenn eine
unübliche Körperhaltung bei der Bewegung
eingenommen wird.
• Trennen Sie das Werkzeug von der
Druckluftversorgung, wenn es nicht im
Gebrauch ist.
• Vermeiden Sie es, das Werkzeug zu schwächen
oder zu beschädigen, z.B. durch:
– Löchern und Gravuren
– Nicht vom Hersteller genehmigte
Veränderungen
– Führen entlang von Führungen aus
Hartmetall, wie Stahl
– Fallenlassen oder über den Boden stoßen
– Anwendung übermäßiger Kraft jeglicher Art
• Verwenden Sie die Ausrüstung nicht als
Hammer.
WARNUNG! Halten Sie den geladenen oder
ungeladenen Nagler von sich und anderen weg
gerichtet. Es könnten schwere Verletzungen
entstehen.
• Halten Sie bei der Arbeit das Werkzeug so, dass
keine Kopf- oder Körperverletzungen entstehen
können, falls es zu einem Rückstoß durch eine
Unterbrechung der Energiezufuhr oder durch
harte Stellen im Werkstück kommt sollte.
• Lösen Sie NIEMALS das Naglerwerkzeug in
den freien Raum aus.
• Am Arbeitsbereich tragen Sie das Werkzeug
zum Arbeitsplatz nur an einem Griff und
NIEMALS mit aktiviertem Auslöser.
• Berücksichtigen Sie die Bedingungen
im Arbeitsbereich. Nägel können dünne
Werkstücke durchschlagen oder an Ecken und
Kanten des Werkstücks abrutschen und dabei
Menschen in Gefahr bringen. Die Länge der
verwendeten Nägel sollte nicht länger sein als

DEUTSCH
15
die Dicke des Werkstücks. Wenn die Nägel
länger sind als die Dicke des Werkstücks, kann
dies zu einem Abprallen der Nägel führen, wenn
das Werkstück auf einer harten Fläche aufliegt,
z.B. auf Beton oder Stahl.
• Treiben Sie keine Nägel in die Nähe der Ecken
des Werkstücks. Halten Sie IMMER einen
Abstand von mindestens 25 mm von der Ecke
des Werkstücks, damit die Nägel das Werkstück
nicht zerstören.
• Treiben Sie keine Nägel auf andere Nägel.
• Verwenden Sie nur vom Hersteller oder seinen
autorisierten Händlern spezifizierte Ersatzteile.
• Lassen Sie Reparaturen nur durch den
Hersteller oder autorisierte Vertreter unter
Beachtung der in dem Handbuch gebotenen
Informationen durchführen, unter Verwendung
geeigneter Werkzeuge und Ausrüstungen.
• Zu Ihrer persönlichen Sicherheit wird ein
Austausch der Kontaktauslöserfeder alle 3–4
Jahre empfohlen.
• Teile des Naglerwerkzeugs, wie
der Sicherheitsbügel, dürfen nicht
auseinandergenommen oder blockiert werden.
• Lassen Sie das Werkzeug ordnungsgemäß und
in regelmäßigen Intervallen warten.
• Tragen Sie IMMER Schutzhandschuhe, um die
Verletzungsgefahr zu vermindern.
Restgefahren
• Folgende Risiken sind der Verwendung dieser
Geräte inhärent:
– Verletzungen aus der unsachgemäßen
Bedienung des Werkzeugs.
– Kontrollverlust, weil das Werkzeug nicht
fest gegriffen wird.
– Muskelbelastung an Armen und Händen,
besonders bei Überkopfarbeiten. Machen
Sie immer regelmäßige Pausen, wenn Sie
längere Zeit arbeiten.
– Benutzen Sie das Werkzeug nicht,
wenn Sie müde sind oder unter dem
Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Ein Augenblick der
Unaufmerksamkeit beim Betrieb kann zu
schweren Verletzungen führen.
• Trotz Beachtung der geeigneten
Schutzbestimmungen und der Verwendung
von Schutzvorrichtungen können bestimmte
Restgefahren nicht vermieden werden.
Diese sind:.
– Gehörschäden. Unter bestimmten
Einsatzbedingungen und –Dauern kann
der Lärm von diesem Produkt zum
Gehörverlust beitragen.
– Kontrollverlust durch Rückstoß.
– Verletzungsgefahr durch Nagelspitzen,
scharfe Kanten und unsachgemäßem
Umgang mit dem Werkstück.
– Verletzungsgefahr durch scharfe Kanten
beim Wechseln der Nägel oder beim
Einführen von Nagelsticks.
– Belastung von Hand und Armen. Die
beim Betrieb dieses Werkzeugs erzeugten
Schwingungen können zu dauerhaften
Verletzungen an Fingern, Händen und
Armen führen. Tragen Sie Handschuhe
zur zusätzlichen Abpolsterung, machen
Sie häuFig. Pausen und begrenzen Sie
die tägliche Einsatzdauer.
Schilder am Werkzeug
Die folgenden Bildzeichen sind auf dem Werkzeug
angebracht:
Druckluftwerkzeug mit Sicherungsbügel.
Nicht auf Gerüsten und Leitern
verwenden.
Vor der Verwendung die Betriebsanleitung
lesen.
Tragen Sie IMMER eine Schutzbrille.
Tragen Sie IMMER einen Gehörschutz.
Nagelwinkel.
Max. Anzahl Nägel im Magazin.
Nageldurchmesser.
Nagellänge.
Max. Arbeitsdruck.

DEUTSCH
16
LAGE DES DATUMCODES
Der Datumcode, der auch das Herstellungsjahr
angibt, ist an der Gehäuseoberfläche über dem
Auslöseschalter aufgedruckt.
Beispiel: 2009 XX XX
Herstellungsjahr
Packungsinhalt
Die Packung enthält:
1 Nagler
1 Sequenzieller Auslöser
1 Betriebsanleitung
1 Explosionszeichnung
• Prüfen Sie Werkzeug, Teile und Zubehör auf
Beschädigungen, die während des Transports
aufgetreten sein könnten.
• Nehmen Sie sich gründlich dafür Zeit, diese
Anleitung vor Inbetriebnahme sorgfältig zu lesen.
Beschreibung (Abb.[fig.] 1)
WARNUNG: Nehmen Sie niemals
Änderungen am Elektrowerkzeug
oder seinen Teilen vor. Dies könnte zu
Schäden oder Verletzungen führen.
a. Auslöser/Einschaltsperre
b. Dachsparrenhaken
c. Rundmagazin
d. Magazinverriegelung
e. Nagelführungsklappe
f. Kontaktauslöser
g. Tiefeneinstellrad
h. Scheuerschutz
i. Luftaustrittkappe
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der D51855 Rundmagazinnagler wurde konstruiert,
um Nägel in Werkstücke aus Holz zu treiben.
NICHT VERWENDEN in nasser Umgebung oder in
der Nähe von brennbaren Flüssigkeiten oder Gasen.
Diese Nagler sind druckluftgetriebene Werkzeuge für
den professionellen Einsatz. LASSEN SIE NICHT
ZU, dass Kinder in Kontakt mit dem Werkzeug
kommen. Wenn unerfahrene Personen dieses
Werkzeug verwenden, sind diese zu beaufsichtigen.
ZUSAMMENBAU UND
EINSTELLUNGEN
WARNUNG: Vor dem Zusammenbau
und vor Einstellungen sperren Sie
IMMER den Auslöseschalter, trennen
Sie den Luftschlauch vom Werkzeug
und entfernen Sie Nägel aus dem
Rundmagazin, bevor Sie Einstellungen
vornehmen. Andernfalls können
Verletzungen entstehen.
Auslöser
WARNUNG: Nehmen Sie während der
Pausen die Finger IMMER vom Auslöser,
um ein versehentliches Schießen zu
vermeiden. Tragen Sie das Werkzeug nie
mit den Fingern auf dem Auslöser. Im
Modus Dauerauslösung wird ein Nagel
vom Werkzeug herausgeschossen,
wenn die Sicherheitsverriegelung gelöst
und der Auslöser gedrückt wird.
Diese Werkzeuge sind mit einem Dauerauslöser
ausgestattet. Ein sequenzieller Auslöser ist ebenso
im Lieferumfang enthalten. Für die Definitionen von
„Dauer“ und „Sequenziell“, siehe unten.
Der graue Auslöser mit eingedruckt auf der
Seite, ist der sequenzielle Auslöser und schaltet das
Werkzeug in diesen Modus.
Der Schwarzes Auslöser mit eingedruckt auf
der Seite, ist der Dauerauslöser und gestattet dem
Werkzeug eine Auslösung auf diese Art und Weise.
Für das Definieren von „Sequenzieller Auslöser“ und
„Dauerauslöser“, siehe Auslösen des Werkzeugs.
AUSLÖSERENTFERNUNG (ABB. 2)
1. Entfernen Sie die Gummitülle (j) vom Ende des
Fixierstiftes (k).
2. Entfernen Sie den Fixierstift.
3. Entfernen Sie die Auslösereinheit von der
Auslöseraufnahme unter dem Griff des
Werkzeuggehäuses.
AUSLÖSERINSTALLATION (ABB. 2)
1. Wählen Sie den Sequenziellen Auslöser
oder Dauerauslöser für das Anbringen auf
dem Werkzeug. Beide Auslöser sind im
Werkzeugpaket enthalten.
2. Setzen Sie die Auslösereinheit in die
Auslöseröffnung.
3. Stellen Sie sicher, dass die Auslöserfeder (l) um
den Auslöser-Ventilschaft (m) gelegt ist.

DEUTSCH
17
4. Richten Sie die Löcher am Auslöser an den
Gehäuselöchern (n) aus und führen Sie dann
den Fixierstift (k) wie abgebildet durch die
gesamte Einheit.
5. Drücken Sie die Gummitülle (j) wie abgebildet
auf das Ende des Fixierstiftes.
Luftanschluss (Abb. 1)
Diese Werkzeuge haben ein 3/8"
Standardrohrgewinde für den Luftanschuss. Das
Werkzeug ist mit einem 3/8" auf 1/4" Adapter an der
Endabdeckung ausgestattet.
• Umwickeln Sie das Steckerende des
Anschlusses mit Gewindedichtungsband, um zu
vermeiden, dass Luft entweicht.
• Zum Anbau eines 1/4" Anschlusses schrauben
Sie den Anschluss in den 3/8" auf 1/4" Adapter
an der Endabdeckung und drehen Sie ihn gut
fest.
• Um einen 3/8" Anschluss anzubringen,
entfernen Sie den 3/8" auf 1/4" Adapter, wenn
er angebracht ist. Schrauben Sie den Anschluss
in die Endabdeckung und drehen Sie ihn gut
fest.
BETRIEB
Betriebsanweisung
WARNUNG: Beachten Sie IMMER die
Sicherheitsanweisungen und geltenden
Vorschriften.
WARNUNG: Setzen Sie das Werkstück
IMMER sicher auf
Vorbereitung des Werkzeugs (Abb. 1)
WARNUNG: Um das Risiko von
Verletzungen zu vermeiden, trennen
Sie das Gerät von der Luftversorgung
im Falle von: Durchführung von
Wartungsarbeiten, entfernen verkanteter
Nägel, bei Verlassen des Arbeitsplatzes,
bei Transport des Werkzeugs von
einem Ort zum Anderen oder wenn
Sie das Werkzeug an jemand Anderen
übergeben.
WARNUNG: Tragen Sie angemessenen
Schutz für Augen, Gehör und
Atemwege.
HINWEIS: Diese Nagler sind konstruiert, um ohne
Öl betrieben zu werden. Wenn gewünscht, können
10–15 Tropfen Öl an den O-Ringen, Gummiteilen
und an den Luftanschlüssen aufgetragen werden.
• Entfernen Sie das gesamte Kondensat aus den
Kompressorbehälter und den Schläuchen.
• Entfernen Sie alle Nägel aus dem Magazin.
• Entfernen Sie alle Nägel aus dem Rundmagazin.
• Überprüfen Sie, dass der Kontaktauslöser (f) frei
beweglich ist.
WARNUNG: Verwenden Sie
das Werkzeug nicht, wenn der
Kontaktauslöser oder der Nagelschieber
sich nicht frei bewegen lassen.
WARNUNG: Vermeiden Sie dieselbe
Arbeitsposition oder Haltung über
längere Zeit, z.B. Überkopf. Vermeiden
Sie es, lange ohne Pausen zu arbeiten.
• Überprüfen Sie, dass der Druck der Luftzufuhr
unterhalb des empfohlenen Arbeitsdrucks liegt.
• Schließen Sie den Luftschlauch an den
Anschluss am Werkzeug an.
• Prüfen Sie, ob Luft hörbar an den Ventilen und
Dichtungen entweicht.
• Stellen Sie den Luftdruck auf den kleinsten
empfohlenen Arbeitsdruck ein.
WARNUNG: Verwenden Sie NIEMALS
ein Werkzeug, an dem Luft entweicht
oder das beschädigte Teile aufweist.
WARNUNG: Schließen Sie die
Luftzufuhr NICHT an, wenn das
Werkzeug noch nicht fertig vorbereitet
ist.
Betrieb bei kalter Witterung
Beim Betrieb von Werkzeugen bei Temperaturen
unter dem Gefrierpunkt:
• Prüfen Sie, dass die Kompressorbehälter vor
der Verwendung vollständig geleert wurden.
• Halten Sie das Werkzeug vor dem Einsatz
möglichst warm.
• Stellen Sie sicher, dass alle Nägel aus dem
Rundmagazin entfernt sind.
• Geben Sie 10–15 Tropfen DEWALT Öl für
Druckluftwerkzeuge in den Lufteinlass.
• Trennen Sie die Luftzufuhr vom Werkzeug.
• Stellen Sie den Luftdruck auf maximal 5,5 bar.
• Schließen Sie den Luftschlauch an den
Anschluss am Werkzeug an.
• Laden Sie die Nägel in das Rundmagazin, wie
unten beschrieben.
• Lösen Sie das Werkzeug 5 bis 6 Mal in ein
Abfallholz aus, um die O-Ringe zu schmieren.
• Erhöhen Sie den Luftdruck auf den normalen
Arbeitsdruck.

DEUTSCH
18
• Verwenden Sie das Werkzeug auf normale Art
und Weise.
• Wiederholen Sie die Schmierung mindestens
einmal täglich.
• Entfernen Sie mindestens einmal täglich
Flüssigkeit aus den Kompressortanks.
HINWEIS: Lesen Sie unter Vorbereiten des
Werkzeugs im Kapitel Betrieb nach, wenn Sie Öl
verwenden möchten.
Betrieb bei heißer Witterung
Das Werkzeug sollte normal funktionieren.
Vermeiden Sie Hitze aus direkter Sonneneinstrahlung,
um Schäden an den Dämpfern, O-Ringen und
Gummiteilen zu vermeiden.
Dachsparrenhaken (Abb. 1)
Die DEWALT Nagler sind mit einem
Dachsparrenhaken ausgestattet, der auf beide
Seiten des Werkzeugs gedreht werden und
weggeklappt werden kann, wenn er nicht gebraucht
wird.
Wird der Haken überhaupt nicht gewünscht, kann er
vom Werkzeug entfernt werden.
Verwenden der
Auslöser-Verriegelung (Abb. 3)
WARNUNG: Drücken Sie den
Auslöser nicht, wenn das Werkzeug
nicht in Gebrauch ist. Stellen Sie die
manuelle Auslöser-Verriegelung rechts
auf (AUS), wenn Sie das Werkzeug
nicht verwenden. Das kann sonst zu
Verletzungen führen.
WARNUNG: Sperren Sie den
Auslöseschalter, trennen Sie die
Luftzufuhr vom Werkzeug und entfernen
Sie die Nägel aus dem Rundmagazin,
bevor Sie Einstellungen vornehmen.
Es könnten schwere Verletzungen
entstehen.
Jeder DEWALT Nagler ist mit einer Auslösesperre (a)
ausgestattet. Durch Drehung nach rechts verhindert
sie das Auslösen des Werkzeugs. Ist die Sperre in
der Mittelstellung, kann das Gerät normal betrieben
werden. Der Auslöseschalter sollte immer gesperrt
sein, wenn Einstellungen vorgenommen werden
oder das Gerät nicht in Gebrauch ist.
Auslösung des Werkzeugs
WARNUNG: Um das Risiko von
ernsthaften Verletzungen zu reduzieren,
tragen Sie bei der Arbeit mit diesem
Werkzeug bitte IMMER geeigneten
Augen- und Gehörschutz.
Das Werkzeug verfügt über zwei Betriebsarten:
Sequenzielle Einzelauslösung und Dauerauslösung.
Über den auf dem Werkzeug angebrachten
Auslöser bestimmen Sie den Betriebsmodus (wie
im Abschnitt Auslöser beschrieben).
SEQUENZIELLE AUSLÖSUNG - (GRAU)
Die sequenzielle Auslösung ist für die einzelne
Nageleinbringung vorgesehen, wenn eine sorgfältige
und exakte Platzierung gewünscht ist.
Um den Nagler mit Sequenzieller Auslösung zu
betreiben, tun Sie bitte Folgendes:
1. Drücken Sie den Kontaktauslöser fest gegen die
Arbeitsoberfläche.
2. Drücken Sie den Auslöser.
VORSICHT: Nach dem Drücken des
Auslösers wird ein Nagel abgeschossen,
solange der Kontaktauslöser gedrückt
bleibt.
DAUERAUSLÖSER - (SCHWARZ)
Der Dauerauslöser ist vorgesehen für das rasche
Nageln von flachen, feststehenden Oberflächen.
Bei der Verwendung des Dauerauslösers sind
zwei Methoden verfügbar: Einzelauslösung und
Dauerauslösung.
Um das Werkzeug mit der Einzelauslösung zu
betreiben:
1. Drücken Sie den Kontaktauslöser fest gegen die
Arbeitsoberfläche.
2. Drücken Sie den Auslöser.
Um das Werkzeug mit der Dauerauslösung zu
betreiben:
1. Drücken Sie den Auslöser.
2. Drücken Sie den Kontaktauslöser fest gegen
die Arbeitsoberfläche. Solange der Auslöser
gedrückt wird, schießt das Werkzeug jedes
Mal einen Nagel ab, wenn der Kontaktauslöser
dagegen gedrückt wird. Dadurch kann der
Benutzer mehrere Nägel in Reihenfolge
eintreiben.
VORSICHT: Drücken Sie den Auslöser
nicht, wenn das Werkzeug nicht in
Gebrauch ist. Stellen Sie die manuelle
Auslöser-Verriegelung rechts auf
(AUS), wenn Sie das Werkzeug nicht
verwenden.
