DANSK
BATTERIDREVET RUNDSAV DW007K/DW007KH
Tillykke!
Du har valgt et DEWALT Elværktøj. Mange års
erfaring, ihærdig produktudvikling og innovation gør
DEWALT til en af de mest pålidelige partnere for
professionelle brugere.
Tekniske data
DW007
Spænding V 24
Udgangseffekt (max) W 480
Omdrejningstal/min ubelastet 4.000
Klingediameter mm 165
Savdybde mm 55
Klingehul mm 10
Smigvinkelindstilling 0 - 45°
Vægt (uden batteri) kg 2,9
Batteri DE0240/DE0243 DE0241
Batteritype NiCd NiMH
Spænding V 24 24
Kapacitet Ah 2,0 3,0
Vægt kg 1,4 1,4
Lader DE0246
Batteritype NiCd/NiMH
Spænding (lysnet) V
AC
230
Ladetid (ca.) min 60/70
Vægt kg 0,6
Sikringer:
230 V maskiner 10 A
Følgende piktogrammer anvendes i denne håndbog:
Angiver risiko for personskade, livsfare
eller ødelæggelse af værktøjet, hvis
brugervejledningens instruktioner ikke
følges.
Angiver risiko for elektrisk stød.
Brandfare.
EU-Overensstemmelseserklæring
DW007
DEWALT erklærer at disse værktøjer er konstrueret
i henhold til EU-direktiverne: 98/37/EØF,
89/336/EØF, 73/23/EØF, EN 50144, EN 50260,
EN 55014-2, EN 55014, EN 61000-3-2 &
EN 61000-3-3.
For yderligere information bedes De venligst
kontakte DEWALT på nedenstående adresse eller se
bagsiden af brugervejledningen.
Lydniveauet er i overensstemmelse med
EU-direktiverne 86/188/EØF & 98/37/EØF,
målt i henhold til EN 50144:
DW007
L
pA
(lydniveau) dB(A)* 99
L
WA
(akustisk styrke) dB(A) 112
* ved operatørens øre
Træf passende forholdsregler for at
beskytte hørelsen.
Den vægtede geometriske middelværdi af
accelerationsfrekvensen i henhold til EN 50144:
DW007
< 2,5 m/s
2
Produktudviklingsdirektør
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Tyskland

7
DANSK
Sikkerhedsinstruktioner
Læs brugsanvisningen igennem, inden maskinen
tages i brug. Opbevar brugsanvisningen let
tilgængeligt, så alle, der bruger maskinen,
har adgang til brugsanvisningen. Foruden
nedenstående instruktioner, bør Arbejdstilsynets
regler altid følges.
ADVARSEL!
Når man anvender elværktøj, skal følgende
grundlæggende sikkerhedsinstruktioner altid
følges for at nedsætte risikoen for elektriske
stød, personskader og brand.
1 Brug høreværn
Lydniveauet ved bearbejdning af forskellige
materialer kan variere, af og til overstiger niveauet
85 dB(A). For at beskytte sig selv, skal man altid
anvende høreværn.
2 Hold arbejdsområdet i orden
Uordentlige arbejdsområder og arbejdsbænke
indbyder til skader.
3 Tænk på arbejdsmiljøets indflydelse
Udsæt ikke elværktøj eller lader for regn.
Anvend ikke elværktøj på fugtige eller våde
pladser. Sørg for en god belysning over
arbejdsområdet. Anvend ikke elværktøj i
nærheden af let antændelige væsker eller gasser.
4 Hold børnene på afstand
Lad ikke børn komme i berøring med værktøjet
eller forlængerledningen. Det er påkrævet at
holde børn under 16 år under opsyn.
5 Opbevar værktøj sikkert
Når elværktøjet ikke anvendes, skal det
opbevares på et tørt, højt placeret sted, låst inde,
uden for børns rækkevidde.
6 Overbelast ikke elværktøj
Man arbejder bedre og mere sikkert inden for det
anførte effektområde.
7 Brug det rigtige elværktøj
Tving ikke elværktøj til at udføre arbejde, som er
beregnet til kraftigere værktøj. Brug ikke værktøj
til formål, det ikke er beregnet til.
8 Klæd dig rigtigt på
Bær ikke løst hængende tøj eller smykker.
De kan sidde fast i bevægelige dele.
Gummihandsker og skridsikre sko anbefales ved
udendørs arbejde. Brug hårnet, hvis du har langt hår.
9 Brug beskyttelsesbriller
Brug beskyttelsesbriller for at forhindre, at du får støv
i øjnene, hvilket kan forårsage skade. Hvis der opstår
meget støv, bruges også ansigtsmaske.
10 Sæt arbejdsemnet fast
Brug skruetvinger eller skruestik for at spænde
arbejdsemnet fast. Det er sikrere end at bruge
hånden, og du får begge hænder fri til arbejdet.
11 Stræk dig ikke for meget
Sørg for, at du altid har sikkert fodfæste og balance.
12 Vedligehold værktøjet omhyggeligt
Hold værktøjet skarpt og rent.
Følg instruktionerne med hensyn til pasning og
udskiftning af tilbehør. Hold håndtagene tørre,
rene og fri for olie og fedt.
13 Fjern batteriet
Afmonter batteriet fra værktøjet, når det ikke er i
brug, inden service og ved udskiftning af tilbehør
såsom savklinge, bor eller fræsere.
14 Fjern nøglerne
Kontroller at nøgler og justerværktøj er fjernet fra
elværktøjet, inden det startes.
15 Vær opmærksom
Se på det, du gør. Brug din sunde fornuft.
Brug ikke elværktøjet, når du er træt.
16 Kontroller elværktøjet for skader
Inden fortsat brug af elværktøjet, skal eventuelle
beskadigede sikringsanordninger og andre defekte
dele kontrolleres nøje for at finde ud af, om de fortsat
kan fungere rigtigt og udføre den planlagte funktion.
Kontroller at de bevægelige dele fungerer
upåklageligt og ikke klemmer, at ingen dele er gået i
stykker, at alle dele er rigtigt monterede, og at andre
forhold, der kan påvirke driften, er i orden.
En sikkerhedsanordning eller en anden del, som er
beskadiget, skal repareres eller udskiftes af et
anerkendt serviceværksted, hvis intet andet er anført
i brugsanvisningen.
Fejlbehæftede afbrydere skal udskiftes hos et
autoriseret serviceværksted. Brug ikke elværktøjet,
hvis afbryderen ikke kan kobles til eller fra.
17 For din personlige sikkerhed
Brug kun tilbehør og dele, der er anbefalet
i brugsanvisningen og katalogerne. Anvendelsen
af andet værktøj eller tilbehør end det,
der anbefales i brugsanvisningen eller
katalogerne kan medføre risiko for personskader.

8
DANSK
18 Få dit værktøj repareret hos et autoriseret
DEWALT serviceværksted
Dette elværktøj overholder de relevante
sikkerhedsforskrifter. For at undgå fare,
må reparationer af eludstyr kun foretages af
autoriserede serviceværksteder.
Yderligere sikkerhedsanvisninger for batterier og
ladere
Brandrisiko! Undgå metalkortslutning af
elektroderne på en fritliggende
batteripakke. Man må ikke opbevare eller
transportere batteripakken, uden at den
medfølgende beskyttelseshætte er sat
på elektroderne.
• Batterivæsken, en 25-30% opløsning af
kaliumhydroksid, kan være skadelig. Ved
hudkontakt skal der omgående skylles med
vand. Neutraliser med en mild syre såsom
citronsaft eller eddike. Ved øjenkontakt skylles
med rigeligt med vand i mindst 10 minutter.
Opsøg læge.
• Forsøg aldrig at åbne et batteri.
• Til opladning af DEWALT NiMH-batterier må kun
anvendes ladere med påskrift «NiMH» eller
«NiMH + NiCd».
• Udsæt ikke laderen for fugt eller våde forhold.
• Forsøg ikke at oplade våde batterier.

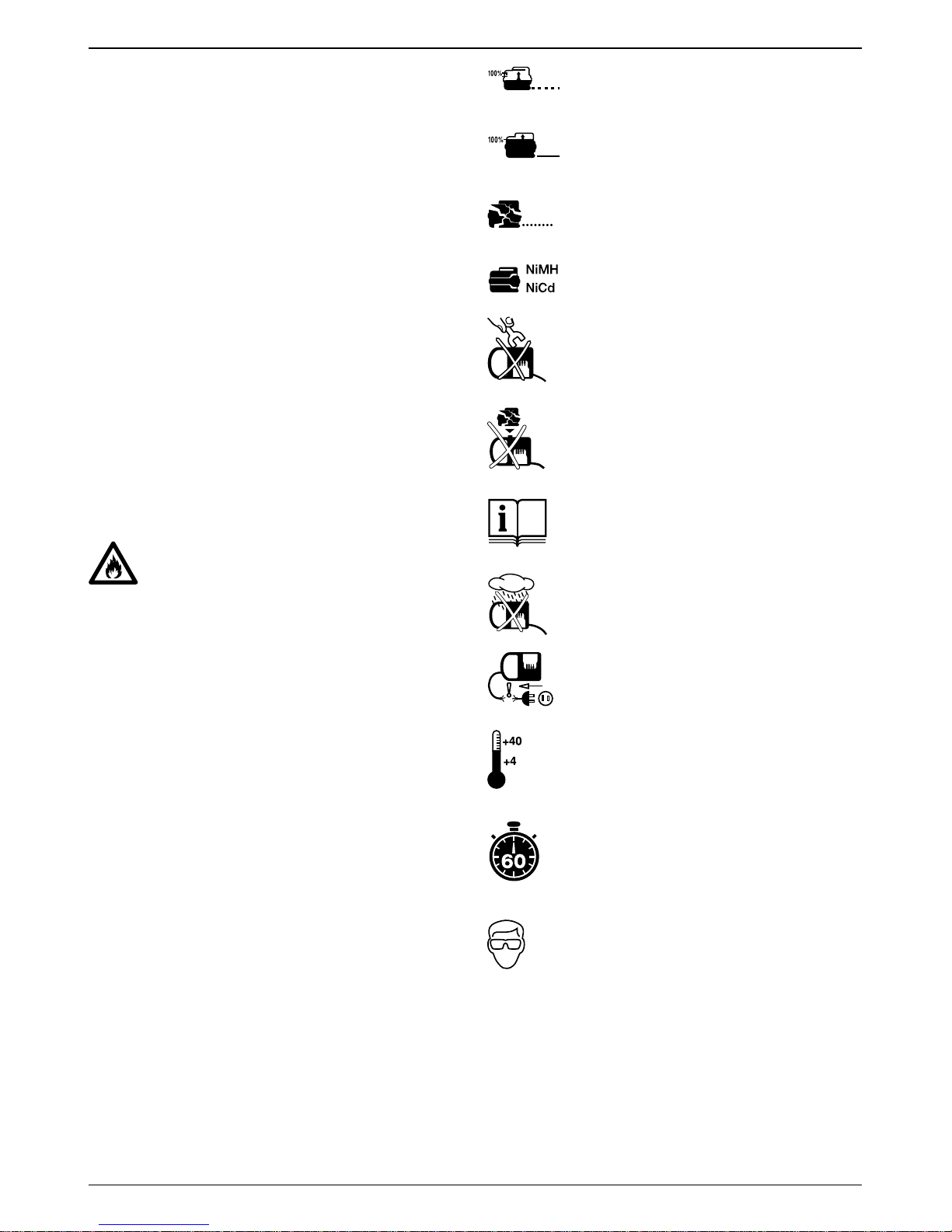

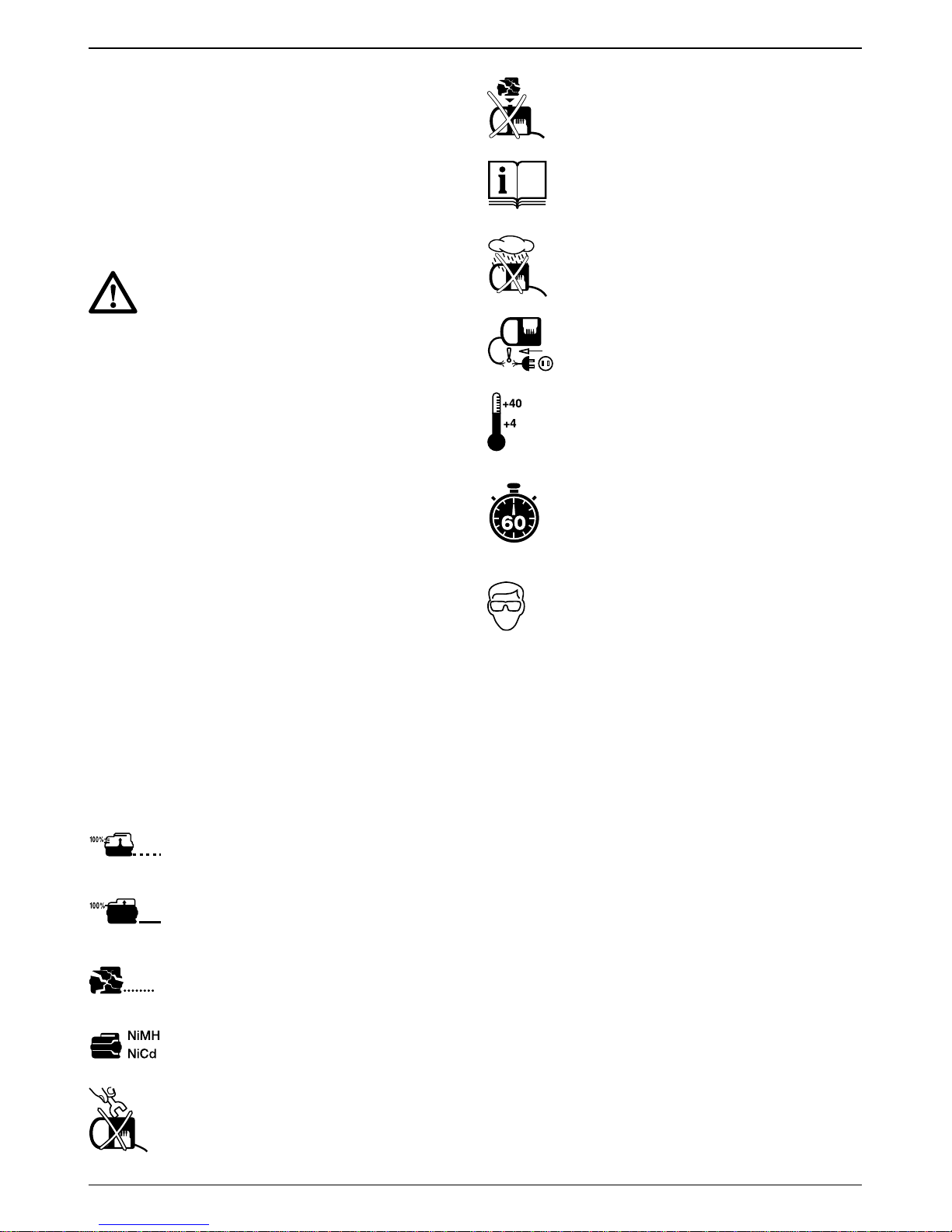

Etiketter på laderen og batteriet
Etiketterne på laderen og batteriet viser følgende
piktogrammer:
Batteriet oplader
Batteriet er opladet
Opladningsproblem
+
Oplader NiMH- og NiCd-batterier
Rør dem ikke med strømledende
materialer
Oplad ikke et beskadiget batteri
Læs brugsanvisningen før laderen tages
i brug
Må ikke udsættes for væske
En beskadiget ledning bør omgående
udskiftes
Temperatur for opladning +4 °C til +40 °C
For opladningstid, se tekniske data
Brug altid sikkerhedsbriller når laderen
tilsluttes
Yderligere sikkerhedsanvisninger for rundsave
Savning
• Fjern alle søm og metalgenstande fra emnet,
før arbejdet påbegyndes.
• Forsøg ikke at save i meget små emner.
• Forsøg aldrig efter frakobling at stoppe klingen
ved at trykke mod siden af klingen.
• Sæt aldrig rundsaven på et bord eller en
arbejdsbænk uden at den først frakobles.
Beskyttelsesanordninger
• Rundsaven må kun bruges til savning af træ og
plast.
• Sørg for at alle anordninger, der afskærmer
savklingen, er i perfekt funktionstilstand.
• Bloker aldrig savklingens afskærmning.
• Frigør omgående afskærmningen, hvis den sidder
fast og brug ikke saven, mens afskærmningen er
blokeret.
• Spaltekniven må ikke fjernes.

9
DANSK
• Spaltekniven skal indstilles korrekt. Afstanden
mellem den tandede kant og spaltekniven må
højst være 5 mm og højdeforskellen mellem
spaltekniven og den tandede kant må højst være
5 mm.
Kontrol og udskiftning af savklingen
• Der må kun anvendes savklinger, der opfylder de
i denne brugsanvisning angivne specifikationer.
• Der bør ikke anvendes savklinger, hvis hoveddel
er tykkere eller hvis deling er mindre end
spalteknivens tykkelse.
• Brug kun skarpe savklinger i perfekt tilstand.
Revnede eller bøjede savklinger skal omgående
kasseres og udskiftes.
• Sørg for at savklingen sidder godt fast og drejer
i den rigtige retning.
Specielle anvendelser
• Ved savning på langs af smalle emner (bredde
under 80 mm), anvendes en støtteliste langs den
langsgående kant.
• Ved savning med emnet fastspændt skal man
anvende anordninger, der sikrer mod at emnet
slår tilbage.
• Ved savning af træ med runde tværsnit skal man
anvende en anordning til at holde emnet fast på
begge sider af savklingen for at forhindre at det
glider.
• Sørg for at afsavede træemner ikke kan blive
fanget af savklingens tænder og derved blive
slynget væk.
Sikring mod tilbageslag
• Tilbageslag opstår, når saven hurtigt begynder at
blokere og saven derved presses tilbage mod
brugeren. Udløs omgående kontakten,
hvis bladet sætter sig fast eller saven blokerer.
• Hold savklingen skarp.
• Sørg for at understøtte store plader i savområdet.
• Brug støtteliste eller kantstøtte ved kløvning.
• Pres ikke med saven.
• Fjern ikke saven fra emnet, mens savklingen roterer.
Kontroller emballagens indhold
Emballagen indeholder:
1 Batteridrevet rundsav
1 Savklinge
1 Umbrachonøgle
1 Batteri (med beskyttelseshætte)
1 Lader
1 Kuffert (kun K-Modeller)
1 Brugervejledning
1 Tegning
• Kontroller, at værktøjet, komponenter eller tilbehør
ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne
brugervejledning, før du tager værktøjet i brug.
Beskrivelse (fig. A)
Den batteridrevne DEWALT rundsav er udviklet med
henblik på professionel anvendelse.
1 Afbryder
2 Startspærre for afbryder
3 Forreste håndtag
4 Spindellås
5 Støvudsugningsadapter
6 Smigindstilling
7 Indikator for savspor
8 Spaltekniv
9 Klingeflange
10 Underste beskyttelseskærm
11 Håndtag til underste beskyttelsesskærm
12 Savbord
13 Dybdejusteringshåndtag
14 Batteri-udløserknap
15 Batteri
Lader
Din DE0246 lader bruger batterier DEWALT 24 V
NiCd og NiMH.
15 Batteri
16 Lader
17 Ladeindikator (rød)
El-sikkerhed
Laderen er kun beregnet til én spænding. Kontroller,
at strømforsyningen svarer til spændingen på
typeskiltet.
Laderen er dobbelt isoleret i henhold til
EN 50144; jordledning er derfor ikke
påkrævet.

10
DANSK
Udskiftning af kabel eller stik
Ved udskiftning af kablet eller af stikket skal den
bortskaffes på sikker måde. Et stik med blottede
kobberledere er farlig, hvis den sættes i en
strømførende kontakt.
Samling og justering
• Før samlingen og justeringen skal
batteriet altid afmonteres.
• Afbryd altid værktøjet før indsættelse
eller udtagning af batteriet.
• Sørg for at batteriet er korrekt placeret
før brug af værktøjet.
Kun brug DEWALT batterier og lader.
Batteri (fig. A & B)
Opladning af batteriet (fig. A)
Kontroller altid lysnettets strøm, før batteriet
oplades. Hvis lysnettet er i orden, men batteriet ikke
oplades, skal laderen indleveres hos en autoriseret
DEWALT forhandler. Under opladningen kan laderen
og batteriet blive varme. Dette er normalt og
indebærer ikke noget problem.
Oplad ikke batteriet ved en
omgivelsestemperatur på under 4 °C
eller over 40 °C.
Anbefalet ladetemperatur: ca. 24 °C.
• Batteriet (9) oplades ved at man sætter det i
opladeren (10) som vist på tegningen og tilslutter
opladeren. Sørg for at batteriet sidder korrekt
iopladeren. Den røde opladeindikator (11) blinker.
Efter ca. 1 time holder den op med at blinke og
begynder at lyse konstant. Batteriet er nu helt
opladet.
• Den røde opladeindikator blinker hurtigt for at
angive, at der er et problem med opladningen.
Sæt batteriet i igen eller prøv et nyt. Hvis det nye
batteri heller ikke kan lades op, bør opladeren
testes på et autoriseret DEWALT værksted.
Automatisk tuning
Den automatiske optuning
neutraliserer eller afbalancerer de
enkelte celler i batteriet pådets
topkapacitet. Batterier bør tunes op
natten over efter hver 10. opladnings-/
afladningscyklus, eller når som helst
batteriet ikke længere leverer den
samme mængde arbejde.
• For at tune batteriet op skal batteriet anbringes i
opladeren som sædvanlig. Det røde lys blinker
vedvarende og angiver, at en opladningscyklus er
påbegyndt.
• Når den 1-time lange opladningscyklus er fuldført
vil lyset være tændt konstant og holde op med at
blinke. Batteriet er ladet helt op og kan nu bruges.
• Hvis man lader batteriet ligge i opladeren efter
den indledende 1-times opladning, starter
opladeren automatisk en optuning. Denne vil
fortsætte i op til 8 timer, men batteriet kan til
enhver tid tages ud, mens optuningen står på.
Indsætning og udtagning af batteriet
• Indsæt batteriet i den tilsvarende holder i
værktøjet til det klikkes på plads. Det er
nødvendigt at bruge lidt kraft for fuldstændigt at
tilkoble den fjederbelastede mekanisme.
• Tryk på udløserknappen (14) for at udtage batteriet.
Vi anbefaler at man sætter batteriet i opladeren, så
snart det er taget ud af maskinen.
Batterihætte (fig. B)
Der medfølger en beskyttelseshætte, som kan
dække elektroderne på en fritliggende batteripakke.
Hvis beskyttelseshætten ikke er på plads, kan løse
metalobjekter kortslutte elektroderne med brandrisiko
og beskadigelse af batteripakken til følge.
• Tag beskyttelseshætten (12) af, før batteripakken
(9) placeres i opladeren eller i værktøjet.
• Sæt beskyttelseshætten på elektroderne
umiddelbart efter, at batteripakken er taget ud af
opladeren eller værktøjet.
Sørg for, at beskyttelseshætten er på
plads, før den fritliggende batteripakke
lægges til opbevaring eller transporteres.

11
DANSK
AIR COOLED
Denne oplader er udstyret med en indvendig
ventilator, så batterierne hurtigt kan afkøles.
Ventilatoren tændes automatisk, når det er
nødvendigt. Ventilatoren bliver også sat til med
mellemrum, når der ikke er batteri i opladeren, for at
blæse støv af ventilatorvingerne.
Brug altid sikkerhedsbriller når laderen
tilsluttes.
Opladningsdødtid
Når opladeren finder et opvarmet eller koldt batteri,
starter det automatisk en dødtidsfunktion, hvorved
opladningen udsættes, indtil batteriet har en egnet
temperatur. Dernæst slår opladeren automatisk over
på opladningsfunktionen. Denne funktion sikrer
maksimalt brugsliv på batteriet. I dødtidsstatus
blinker den røde indikator langt efterfulgt af kort.
Justering af savdybde (fig. A)
• Drej dybdejusteringshåndtaget (13) op.
• Flyt fodpladen (12) for at opnå den korrekte
savdybde.
• Drej dybdejusteringshåndtaget (13) ned.
For at opnå optimalt resultat bør
savdybden være ca. 3 mm større end
materialets tykkelse.
Smigjustering (fig. A & C)
Smigvinklen kan indstilles mellem 0° og 45°.
• Løsn smigindstillingsknappen (6).
• Indstil smigvinklen ved at dreje fodpladen (12).
• Spænd smigindstillingsknappen (6).
Fodpladeindstilling for 90° snit (fig. C)
• Indstil saven på 0° smigvinkel.
• Træk klingeafskærmningen tilbage ved hjælp af
håndtaget (11) og læg saven på klingesiden.
• Løsn smigindstillingsknappen (6).
• Stil en vinkel mod klingen og fodpladen.
Udskiftning af savklingen (fig. D)
• Aktiver spindellåsen (4) og skru klingens
klemmeskrue (9) ud ved at dreje den med uret
med den medfølgende umbrachonøgle.
• Træk den nedre klingeafskærmning tilbage ved
hjælp af håndtaget (11) og udskift klingen (21).
Monter skiverne (20 & 22) på de korrekte steder.
• Kontroller klingens rotationsretning.
• Drej klingens klemmeskrue (9) i med hånden,
så den holder skiven på plads. Drej mod uret.
• Tryk på klingens låseknap (4) mens spindelen
drejes, indtil klingen holder op med at rotere.
• Spænd klingens klemme skrue godt med
umbrachonøglen.
Justering af spalteklingen (fig. D)
Se den indsatte tegning på figur C vedrørende
korrekt justering af spalteklingen (8). Indstil
spalteklingens mellemrum efter udskiftning af
savklingen eller ved behov.
• Løsn skruen (23) og træk spaltekniven ud til
maksimal længde.
• Indstil spillerummet og spænd skruen.
Brugervejledning
• Overhold altid sikkerhedsinstruktionerne
og gældende foreskrifter.
• Sørg for at materialet, der skal saves,
er godt fastspændt.
• Pres kun ganske lidt med værktøjet og
undgå at presse sidelæns.
• Undgå overbelastning.
Før værktøjet tages i brug:
• Sørg for at batteriet er (helt) opladet.
• Sørg for at afskærmningerne er korrekt monteret.
Savklingens afskærmning skal være i lukket
position.
• Se til at klingen roterer i den retning, der angives
med pile på klingen.
• Brug ikke for slidte savklinger.
Starte og stoppe (fig. A)
Af sikkerhedsårsager er afbryderen (1) på værktøjet
udstyret med en startspærre (2).
• Tryk på startspærren for at låse værktøjet op.
• Tryk på afbryderknappen for at starte værktøjet.
Når afbryderen slippes, aktiveres startspærren
automatisk for at forhindre, at maskinen startes
ved en fejltagelse.

12
DANSK
Start eller stop ikke maskinen, når
savklingen rører ved arbejdsemnet eller
ved andre materialer.
Hvordan man holder og styrer værktøjet (fig. A)
• Hold på værktøjet ved at gribe godt fat om
hovedhåndtaget og det forreste håndtag (3)
for at kunne styre saven ordentligt.
• Da snittet bliver glattere på den side, hvor
savklingen efterlader arbejdsemnet, bør dette
spændes fast så bagsiden vender mod klingen.
• Brug indikatoren for savspor (7) til at følge den
tegnede linie på arbejdsemnet. Indikatoren for
savspor følger savklingens venstre (ydre) side ved
45° smigvinkel. Indikatoren for savspor følger
savklingens højre (indre) side ved 0° smigvinkel.
Støvudsugning (fig. A)
Din værktøjet er udstyret med en
støvudsugningsadapter (5).
• Brug altid en udsuger, der opfylder de gældende
bestemmelser vedrørende støvudsugning ved
savning af træ. Støvsugerslangen på de fleste
støvsugere passer direkte på adapteren.
Brug aldrig en støvsuger uden at bruge
beskyttelse mod gnister ved savning i metal.
Nærmere oplysninger om tilbehør fås hos Deres
forhandler.
Vedligeholdelse
Dit elværktøj er fremstillet til at kunne fungere i
meget lang tid med mindst mulig vedligeholdelse.
For at værktøjet skal kunne fungere tilfredsstillende
hele tiden, er det dog vigtigt, at værktøjet behandles
korrekt og rengøres jævnligt.
Smøring
Dit elværktøj kræver ingen ekstra smøring.
Rengøring
• Hold ventilationshullerne åbne og rengør
maskinhuset jævnligt med en blød klud.
• Tag ladeaggregatet ud af stikket før rengøring af
kabinettet med en blød klud.
• Fjern batteriet før rengøring af el-værktøjet.
Miljø
Genopladeligt batteri
Dette langtidsholdbare batteri skal genoplades,
når det ikke længere afgiver tilstrækkelig strøm til
opgaver, som det klarede tidligere. Når batteriet ikke
længere kan anvendes, skal det affaldshåndteres
under hensyntagen til miljøet.
• Tøm batterierne for energi ved at opbruge
ladningen helt. Fjern dem derefter fra værktøjet.
• NiMH- og NiCd-batterier kan genanvendes.
Af miljøhensyn bør batterierne afleveres til et af
de opsamlingssteder, der findes i din kommune,
eller til et DEWALT serviceværksted.
De indsamlede batterier vil blive genanvendt eller
korrekt affaldshåndteret.
OBS! Som forbruger har man ansvaret for at
batteriet afhændes på bedste vis.
Opslidt værktøj
Når din maskine er slidt op, beskyt da naturen ved
ikke at kaste den bort sammen med almindeligt
affald. Aflever den til et opsamlingssted i din
kommune eller til et DEWALT serviceværksted.
DEWALT service
Skulle der opstå fejl på produktet, indlever det altid
til et autoriseret serviceværksted. Se aktuelt katalog/
prisliste om yderligere information eller kontakt
DEWALT.
På grund af forskning og udvikling kan ovenstående
specifikationer ændres, hvilket ikke meddeles
separat.

13
GARANTI
•30 DAGE TILFREDS-KUNDE GARANTI •
Fuld tilfredshed eller pengene tilbage.
Hvis du ikke er helt tilfreds med dit DEWALT-
værktøj, kan du returnere værktøjet til
forhandleren inden 30 dage efter købet og få dine
penge refunderet eller værktøjet ombyttet.
Værktøjet skal indleveres komplet, og købsnotaen
skal forevises.
•1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •
Vedligeholdelsen eller service af dit DEWALT-
værktøj inden for de første 12 måneder efter
købet er gratis hos vore autoriserede
serviceværksteder. Fri forebyggende service
omfatter arbejds- og reservedelsomkostninger,
udgifter til tilbehør dækkes ikke. Husk at
medbringe kvitteringen.
•ET ÅRS FULD GARANTI •
Hvis et DEWALT-værktøj bliver defekt på grund
af materiale-eller produktionsfejl inden for de
første 12 måneder fra købsdatoen, vil de defekte
komponenter blive udskiftet gratis eller også
udskiftes enheden uden beregning under
følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises.
Denne garanti tilbydes som en ekstra service
og er et tillæg til forbrugerens øvrige
rettigheder.
Oplysninger om nærmeste DEWALT-autoriserede
serviceværksted, se aktuelt katalog for videre
information eller kontakt DEWALT. Alternativt kan
De også finde en liste over DEWALT-autoriserede
serviceværksteder og detaljer om vor eftersalgs-
service på Internettet på følgende adresse:
www.2helpu.com.
DANSK

14
DEUTSCH
AKKU-HANDKREISSÄGE DW007K/DW007KH
Herzlichen Glückwunsch!
Sie haben sich für ein Elektrowerkzeug von DEWALT
entschieden, das die lange DEWALT-Tradition fort-
setzt, nur ausgereifte und in zahlreichen Tests be-
währte Qualitätsprodukte für den Fachmann anzu-
bieten. Lange Jahre der Erfahrung und kontinuierli-
che Weiterentwicklung machen DEWALT zu Recht
zu einem verläßlichen Partner aller professionellen
Anwender.
Technische Daten
DW007
Spannung (Volt) 24
Max. Ausgangsleistung (Watt) 480
Leerlaufdrehzahl (min
-1
) 4.000
Sägeblattdurchmesser (mm) 165
Max. Schnittiefe (mm) 55
Sägeblattbohrung (mm) 10
Gehrungswinkelbereich 0 - 45°
Gewicht (ohne Akku) (kg) 2,9
Akku DE0240/DE0243 DE0241
Akkutyp NiCd NiMH
Spannung (Volt) 24 24
Kapazität (Ah) 2,0 3,0
Gewicht (kg) 1,4 1,4
Ladegerät DE0246
Akkutyp NiCd/NiMH
Netzspannung (V
AC
) 230
Ladezeit (ca.) min 60/70
Gewicht (kg) 0,6
Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge 10 A

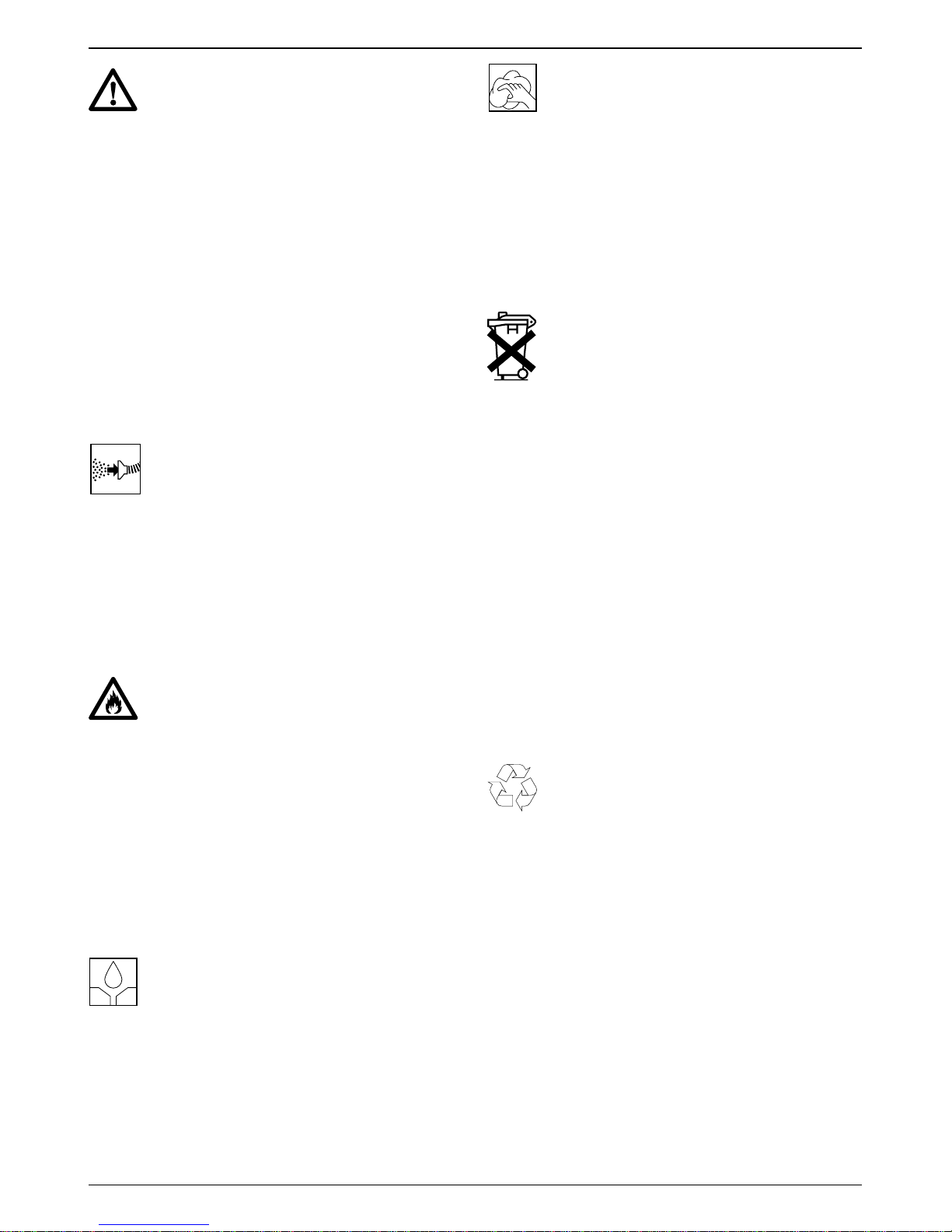

Folgende Symbole werden in dieser Anleitung ver-
wendet:
Achtung: Verletzungsgefahr, Lebensge-
fahr oder mögliche Beschädigung des
Elektrowerkzeuges infolge der Nichtbe-
achtung der Anweisungen dieser
Anleitung!
elektrische Spannung
Feuergefahr
EG-Konformitätserklärung
DW007
DEWALT erklärt hiermit, daß diese Elektrowerkzeuge
entsprechend den Richtlinien und Normen
98/37/EWG, 89/336/EWG, 73/23/EWG, EN 50144,
EN 50260, EN 55014-2, EN 55014, EN 61000-3-2
und EN 61000-3-3 konzipiert wurden.
Für weitere Informationen wenden Sie sich bitte an die
Adresse weiter unten oder an eine der auf der Rückseite
dieser Anleitung genannten Niederlassungen.
Die Höhe des Schalldrucks entspricht den Richtlinien
der Europäischen Gemeinschaft 86/188/EWG und
98/37/EWG gemessen nach EN 50144:
DW007
L
pA
(Schalldruck) dB(A)* 99
L
WA
(Schalleistung) dB(A) 112
* Arbeitsplatzbezogener Emissionswert
Tragen Sie einen geeigneten
Gehörschutz.
Gewichteter Effektivwert der Beschleunigung nach
EN 50144:
DW007
< 2,5 m/s
2
Direktor Produktentwicklung
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Deutschland

15
DEUTSCH
Sicherheitshinweise
Beim Gebrauch von Elektrowerkzeugen sind
zum Schutz gegen elektrischen Schlag,
Verletzungs- und Feuergefahr die nationalen
Sicherheitsvorschriften zu beachten. Lesen Sie
folgende Sicherheitshinweise, bevor Sie das
Elektrowerkzeug benutzen. Bewahren Sie diese
Sicherheitshinweise gut auf!
Allgemeines
1 Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich führt zu Unfallgefahren.
2 Berücksichtigen Sie Umgebungseinflüsse
Setzen Sie Elektrowerkzeuge keiner Nässe aus.
Sorgen Sie für eine gute Beleuchtung des Arbeitsbe-
reiches. Benutzen Sie Elektrowerkzeuge nicht in der
Nähe von brennbaren Flüssigkeiten oder Gasen.
3 Schützen Sie sich vor elektrischem Schlag
Vermeiden Sie Körperberührung mit geerdeten
Teilen, z.B. Rohren, Heizkörpern, Herden und
Kühlschränken. Bei extremen Einsatzbedingungen
(z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub
usw.) kann die elektrische Sicherheit durch
Vorschalten eines Trenntransformators oder eines
Fehlerstrom-(FI-)Schutzschalters erhöht werden.
4 Halten Sie Kinder fern!
Sorgen Sie dafür, daß Kinder das Werkzeug oder
Kabel nicht berühren. Jugendliche unter 16 Jahren
dürfen das Werkzeug nur unter fachlicher Anlei-
tung benutzen.
5 Bewahren Sie Ihre Werkzeuge sicher auf
Unbenutzte Werkzeuge sollten in trockenen,
verschlossenen Räumen und für Kinder nicht
erreichbar aufbewahrt werden.
6 Tragen Sie geeignete Arbeitskleidung
Tragen Sie keine weite Kleidung oder Schmuck. Sie
können von sich bewegenden Teilen erfaßt werden.
Beim Arbeiten im Freien sind Arbeitshandschuhe
und rutschfestes Schuhwerk empfehlenswert.
Tragen Sie bei langen Haaren ein Haarnetz.
7 Benutzen Sie eine Schutzbrille
und verwenden Sie eine Atemmaske bei staub-
und spanerzeugenden Arbeiten.
8 Beachten Sie den Höchstschalldruck
Tragen Sie stets einen Gehörschutz.
9 Sichern Sie das Werkstück
Benutzen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhalten.
Es ist damit sicherer gehalten und ermöglicht die
Bedienung des Elektrowerkzeuges mit beiden
Händen.
10 Achten Sie auf einen sicheren Stand
Achten Sie auf einen sicheren Stand, um in jeder
Arbeitsposition das Gleichgewicht zu halten.
11 Seien Sie stets aufmerksam
Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie
vernünftig vor. Verwenden Sie das Werkzeug
nicht, wenn Sie müde sind.
12 Lassen Sie keine Werkzeugschlüssel stecken
Überprüfen Sie vor dem Einschalten, ob die
Schlüssel und Einstellwerkzeuge entfernt sind.
13 Benutzen Sie das richtige Werkzeug
Die bestimmungsgemäße Verwendung ist in
dieser Betriebsanleitung beschrieben. Verwenden
Sie keine zu schwachen Werkzeuge oder Vorsatz-
geräte für schwere Arbeiten. Mit dem richtigen
Werkzeug erzielen Sie eine optimale Qualität und
gewährleisten Ihre persönliche Sicherheit.
Warnung! Das Verwenden anderer als der in
dieser Anleitung empfohlenen Vorsatzgeräte und
Zubehörteile oder die Ausführung von Arbeiten
mit diesem Elektrowerkzeug, die nicht der be-
stimmungsgemäßen Verwendung entsprechen,
kann zu Unfallgefahr führen.
14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt
Halten Sie Ihre Werkzeuge scharf und sauber,
um gut und sicher arbeiten zu können.
Befolgen Sie die Wartungsvorschriften und die
Hinweise für den Werkzeugwechsel. Kontrollieren
Sie regelmäßig den Stecker und das Kabel und
lassen Sie diese bei Beschädigung von einer
DEWALT-Kundendienstwerkstatt erneuern.
Kontrollieren Sie Verlängerungskabel regelmäßig
und ersetzen Sie sie im Falle einer Beschädigung.
Halten Sie alle Schalter trocken, sauber und frei
von Öl und Fett.
15 Kontrollieren Sie Ihr Elektrowerkzeug auf
Beschädigungen
Vor Gebrauch ist das Elektrowerkzeug auf ein-
wandfreie und bestimmungsgemäße Funktion zu
überprüfen. Überprüfen Sie, ob die beweglichen
Teile einwandfrei funktionieren und ob Teile
beschädigt sind.
Sämtliche Teile müssen richtig montiert sein und
alle Bedingungen erfüllen, um den einwandfreien
Betrieb des Elektrowerkzeuges zu gewährleisten.

16
DEUTSCH
Beschädigte Teile und Schutzvorrichtungen
müssen vorschriftsgemäß repariert oder ausge-
wechselt werden. Benutzen Sie das Elektro-
werkzeug nicht, wenn der Schalter defekt ist.
Beschädigte Schalter müssen durch eine
DEWALT-Kundendienstwerkstatt ersetzt
werden.
16 Entnehmen Sie den Akku
Entnehmen Sie den Akku bei Nichtgebrauch,
vor der Wartung und beim Werkzeugwechsel.
17 Lassen Sie Reparaturen nur von einer
DEWALT-Kundendienstwerkstatt ausführen
Dieses Elektrowerkzeug entspricht den einschlä-
gigen Sicherheitsbestimmungen. Reparaturen
dürfen nur von einer DEWALT-Kundendienst-
werkstatt ausgeführt werden, andernfalls kann
Unfallgefahr für den Betreiber entstehen.
Zusätzliche Sicherheitshinweise für Akkus und
Ladegeräte
Feuergefahr! Vermeiden Sie ein
Kurzschließen der Kontakte eines
abgenommenen Akkus. Lagern bzw.
transportieren Sie den Akku nie ohne die
mitgelieferte Schutzkappe über den
Kontakten.
• Die Akkuflüssigkeit, eine 25 bis 30% starke
Kaliumhydroxidlösung, kann schädlich sein. Falls
die Lösung mit der Haut in Berührung kommt,
spülen Sie sofort mit reichlich Wasser.
Neutralisieren Sie die Lösung mit einer milden
Säure wie Zitronensaft oder Essig. Falls die Lösung
mit den Augen in Berührung kommt, spülen Sie
mindestens 10 Minuten lang mit reichlich klarem
Wasser. Wenden Sie sich an einen Arzt.
• Versuchen Sie niemals, einen Akku zu öffnen.
• Verwenden Sie zum Laden von DEWALT NiMH-
Akkus nur Ladegeräte mit der Aufschrift «NiMH»
oder «NiMH + NiCd».
• Setzen Sie das Ladegerät keiner feuchten oder
nassen Umgebung aus.
• Versuchen Sie nicht, nasse Akkus aufzuladen.
Schilder am Ladegerät und am Akku
Die Schilder am Ladegerät und am Akku zeigen fol-
gende Symbole:
Akku wird geladen
Akku ist geladen
Ladeproblem
+
Für NiMH- und NiCd-Akkus geeignet
Fassen Sie nicht mit elektrisch leitenden
Gegenständen in das Gerät
Laden Sie nie einen beschädigten Akku,
sondern ersetzen Sie diesen sofort
Lesen Sie vor Gebrauch sorgfältig die
Bedienungsanleitung
Setzen Sie das Gerät keiner Nässe aus
Lassen Sie beschädigte Kabel sofort
ersetzen
Laden Sie nur bei einer Umgebungs-
temperatur zwischen +4 °C und +40 °C
Die Ladezeit entnehmen Sie bitte den
technischen Daten
Tragen Sie immer eine Schutzbrille,
wenn Sie den Netzstecker des Ladege-
rätes in die Steckdose stecken
Zusätzliche Sicherheitshinweise für Kreissägen
Beim Sägen
• Vor dem Arbeitsbeginn müssen alle Nägel und Metall-
gegenstände aus dem Werkstück entfernt werden.
• Versuchen Sie nicht, extrem kleine Werkstücke
zu sägen.

17
DEUTSCH
• Nach dem Ausschalten der Handkreissäge darf
das Sägeblatt niemals durch seitliches
Gegendrücken abgebremst werden.
• Legen Sie die Handkreissäge grundsätzlich nur in
ausgeschaltetem Zustand auf den Arbeitstisch
oder die Werkbank ab.
Vorrichtungen für einen sicheren Betrieb
• Stellen Sie sicher, daß die Handkreissäge
ausschließlich zur Holz- und
Kunststoffbearbeitung verwendet wird.
• Vergewissern Sie sich, daß alle Vorrichtungen,
die das Sägeblatt abdecken, einwandfrei
funktionieren.
• Blockieren Sie niemals den Blattschutz.
• Lösen Sie einen verklemmten Blattschutz sofort.
Verwenden Sie die Säge nie mit verklemmten oder
blockiertem Blattschutz.
• Der Spaltkeil darf nicht entfernt werden.
• Der Spaltkeil ist richtig einzustellen; der Abstand
zwischen Spaltkeil und Zahnkranz sollte max.
5 mm und die Höhendifferenz zwischen Spaltkeil
und Zahnkranz max. 5 mm betragen.
Prüfen und Auswechseln des Sägeblattes
• Es dürfen grundsätzlich nur Sägeblätter verwen-
det werden, die den in dieser Anleitung enthalte-
nen Kenndaten entsprechen.
• HSS-Sägeblätter (aus HSS-Stahl) sollten nicht
verwendet werden.
• Es sollten ausschließlich scharfe und einwandfrei
arbeitende Sägeblätter verwendet werden;
rissige oder verbogene Sägeblätter sind sofort
auszuwechseln.
• Es ist darauf zu achten, daß das Sägeblatt fest
montiert ist und in die richtige Richtung dreht.
Spezialanwendungen
• Beim Längssägen schmaler Werkstücke
(Breite kleiner als 80 mm) ist am Parallelanschlag
ein Schiebestock zu verwenden.
• Wenn mit einem fest eingeklemmten Werkstück
gearbeitet wird, sollten Vorrichtungen zum
Verhindern von Rückschlag verwendet werden.
• Beim Sägen von Rundholz ist das Werkstück beider-
seits des Sägeblattes gegen Verdrehen zu sichern.
• Es muß darauf geachtet werden, daß abgeschnit-
tene Stücke nicht vom Zahnkranz des Sägeblattes
erfaßt und weggeschleudert werden.
Schutz vor Rückschlag
• Ein Rückschlag kann auftreten, wenn die Säge
sich plötzlich verklemmt. Dadurch entsteht ein
Gegendrehmoment, das zum Rückschlag der
Säge führt.
Lassen Sie deshalb sofort den Schalter los,
wenn das Sägeblatt sich verklemmt oder die
Säge sich festfährt.
• Halten Sie die Sägeblätter scharf.
• Große Werkstücke müssen um den Sägebereich
ausreichend abgestützt werden.
• Verwenden Sie beim Längssägen den Parallelan-
schlag oder ein Führungslineal.
• Während des Sägens darf die Säge nicht mit
drehendem Sägeblatt aus dem Material genom-
men werden. Lassen Sie erst den Ein-/Aus-
Schalter los und warten Sie, bis das Sägeblatt
stillsteht.
Überprüfen der Lieferung
Die Verpackung enthält:
1 Akku-Handkreissäge
1 Sägeblatt
1 Innensechskantschlüssel
1 Akku (Mit Schutzkappe)
1 Ladegerät
1 Koffer (nur für K-Modelle)
1 Bedienungsanleitung
1 Explosionszeichnung
• Vergewissern Sie sich, daß das Elektrowerkzeug
sowie die Zubehörteile beim Transport nicht
beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedie-
nungsanleitung gründlich durch.
Gerätebeschreibung (Abb. A)
Ihre DEWALT Akku-Handkreissäge ist ein vielseitiges
Elektrowerkzeug, das für professionelle Säge-
arbeiten entwickelt wurde.
1 Ein-/Aus-Schalter
2 Einschaltsperre
3 Zweithandgriff
4 Spindelarretierung
5 Spanauswurf
6 Gehrungseinstellung
7 Schlitzmarkierung
8 Spaltkeil
9 Sägeblattklemschraube

18
DEUTSCH
10 Unterer Blattschutz
11 Rückzughebel unterer Blattschutz
12 Schuh
13 Tiefeneinstellung
14 Akku-Löseknopf
15 Akku
Ladegerät
Ihr Ladegerät DE0246 lädt 24 V NiCd- und
NiMH-Akkus von DEWALT.
15 Akku
16 Ladegerät
17 Ladekontrolleuchte (rot)
Elektrische Sicherheit
Das Ladegerät wurde nur für eine Spannung konzi-
piert. Überprüfen Sie deswegen, ob die Netzspan-
nung der auf dem Typenschild des Ladegerätes an-
gegebenen Spannung entspricht.
Ihr DEWALT-Ladegerät ist gemäß
EN 50144 zweifach isoliert; eine Erdleitung
ist aus diesem Grunde überflüssig.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers.
Typ 11 für Klasse II
(Doppelisolierung) - Geräte
Typ 12 für Klasse I
(Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen
Fehlerstromschutzschalter angeschlossen
werden.
Auswechseln des Netzkabels oder -steckers
Defekte Netzkabel oder -stecker dürfen nur von ei-
nem autorisierten Fachbetrieb ausgewechselt wer-
den. Ausgetauschte Netzkabel oder -stecker müs-
sen danach fachgerecht entsorgt werden.
Verlängerungskabel
Verwenden Sie ein zugelassenes Verlängerungskabel,
das für die Leistungsaufnahme des Ladegerätes aus-
reichend ist (vgl. technische Daten). Der Mindest-
querschnitt beträgt 0,5 mm2. Rollen Sie das Kabel bei
Verwendung einer Kabelrolle immer völlig aus.
Zusammenbauen und Einstellen
• Entnehmen Sie vor dem Zusammen-
bauen und Einstellen immer den Akku.
• Schalten Sie das Elektrowerkzeug immer
aus, bevor Sie den Akku einsetzen oder
entfernen.
• Vergewissern Sie sich vor der Arbeit, daß
der Akku ordnungsgemäß befestigt ist.
Verwenden Sie nur DEWALT-Akkus und
-Ladegeräte.
Akku (Abb. A & B)
Laden des Akkus (Abb. A)
Prüfen Sie vor dem Laden des Akkus die Stromver-
sorgung des Ladegerätes. Falls die Stromversorgung
funktioniert, der Akku aber nicht geladen wird, sollten Sie
Ihr Ladegerät von einer DEWALT-Kundendienstwerkstatt
nachsehen lassen. Während des Ladens können sich
Ladegerät und Akku erwärmen. Dies gehört zum
normalen Betrieb und deutet nicht auf irgendein
Problem hin.
Laden Sie den Akku nicht bei einer
Umgebungstemperatur unter 4 °C oder
über 40 °C.
Empfohlene Ladetemperatur: zirka 24 °C.
• Um den Akku (9) zu laden, stecken Sie ihn gemäß
der Abbildung in das Ladegerät (10) und schließen
dieses an die Stromversorgung an. Vergewissern
Sie sich, daß der Akku vollständig in das Ladegerät
eingeführt wurde. Die rote Ladekontrolleuchte (11)
muß blinken. Nach ungefähr einer Stunde schaltet
die Leuchte von Blink- auf Dauerbetrieb. Der Akku
ist nun vollständig geladen.
• Wenn die rote Ladekontrolleuchte schnell blinkt,
liegt ein Ladeproblem vor. Setzen Sie den Akku
nochmals ein oder verwenden Sie zu
Testzwecken einen anderen Akku. Falls auch der
neue Akku nicht geladen werden kann, lassen
Sie das Ladegerät bitte von einer DEWALT-
Kundendienstwerkstatt nachsehen.

19
Automatischer Feinausgleich
Beim automatischen Feinausgleich
werden die einzelnen Zellen im
Batteriepaket sowie deren
Spitzenkapazität ausgeglichen.
Akkus sollten nach jedem zehnten Lade-/
Entladezyklus bzw. immer, wenn der
Akku nicht mehr die gewohnte Leistung
liefert, über Nacht ausgeglichen werden.
• Um den Akku auszugleichen, legen Sie den Akku
wie gewohnt in das Ladegerät. Die rote
Kontrolleuchte blinkt ununterbrochen und zeigt
damit an, daß der Ladezyklus begonnen hat.
• Nachdem der einstündige Ladezyklus
abgeschlossen ist, bleibt die Kontrolleuchte
ununterbrochen an. Der Akku ist nun vollständig
aufgeladen und kann jederzeit verwendet werden.
• Wird der Akku nach dem anfänglichen 1-Stunden-
Ladevorgang im Ladegerät gelassen, so leitet das
Ladegerät automatisch den Feinausgleichsmodus
ein. Dieser Modus wird bis zu 8 Stunden lang
fortgesetzt. Der Akku kann während dieser
Betriebsart aber jederzeit herausgenommen werden.
Einsetzen und Entfernen des Akkus
• Setzen Sie den Akku in die entsprechende
Öffnung im Elektrowerkzeug ein und lassen Sie ihn
einrasten. Wenden Sie bei Bedarf ein wenig Kraft
an, um den Federmechanismus einzufahren.
• Zum Entfernen des Akkus betätigen Sie den
Löseknopf (14).
Wir empfehlen, das Batteriepaket unmittelbar nach
dem Entfernen aus dem Werkzeug in das Ladegerät
einzusetzen.
Akkukappe (Abb. B)
Zur Abdeckung der Kontakte eines abgenommenen
Akkus ist eine Schutzkappe mitgeliefert. Ohne
angebrachte Schutzkappe können lose Metallteile
die Kontakte kurzschließen, was zu einem Brand
sowie einer Beschädigung des Akkus führen kann.
• Nehmen Sie die Schutzkappe (12) ab, bevor Sie
den Akku (9) in das Ladegerät bzw. Werkzeug
einsetzen.
• Setzen Sie die Schutzkappe unmittelbar nach
Entfernen des Akkus vom Ladegerät bzw.
Werkzeug über die Kontakte.
Vergewissern Sie sich, daß sich die
Schutzkappe in ihrer Lage befindet,
bevor Sie einen abgenommenen Akku
lagern oder transportieren.
AIR COOLED
Dieses Ladegerät ist mit einem eingebauten Lüfter
versehen, der für eine schnelle Kühlung von Akkus
sorgt. Der Lüfter wird bei Bedraf automatisch
eingeschaltet. Auch wenn kein Akku im Ladegerät
vorhanden ist, wird der Lüfter gelegentlich
eingeschaltet, um Staub aus den Lüftungsöffnungen
zu entfernen.
Tragen Sie immer eine Schutzbrille,
wenn Sie den Netzstecker des
Ladegerätes in die Steckdose
stecken.welcome datacomp
Temperaturverzögerung
Wenn das Ladegerät feststellt, daß der Akku zu heiß
oder zu kalt ist, wird automatisch die Temperatur-
verzögerung ausgelöst, bis der Akku eine normale
Temperatur erreicht hat. Das Ladegerät schaltet dann
automatisch auf Ladebetrieb. Diese Schaltung
gewährt maximale Lebensdauer des Akkus. Die rote
Ladekontrolleuchte blinkt während der Temperatur-
verzögerung erst lang, dann kurz.
Schnittiefeneinstellung (Abb. A)
• Lockern Sie die Tiefeneinstellung (13).
• Bewegen Sie den Schuh (12), um die richtige
Schnittiefe einzustellen.
• Ziehen Sie die Tiefeneinstellung (13) wieder fest.
Für beste Ergebnisse lassen Sie das
Sägeblatt ungefähr 3 mm aus dem
Werkstück herausragen.
Gehrungseinstellung (Abb. A & C)
Der Gehrungswinkel kann zwischen 0° und 45° ein-
gestellt werden.
• Lockern Sie den Gehrungseinstellungsknopf (6).
• Stellen Sie den Gehrungswinkel ein, indem Sie
den Sägeschuh (12) kippen.
• Drehen Sie den Gehrungseinstellungsknopf (6) fest.
DEUTSCH

20
Schuhjustierung für 90°-Schnitte (Abb. C)
• Stellen Sie einen Gehrungswinkel von 0° ein.
• Ziehen Sie den Blattschutz mit Hilfe des Hebels
(11) zurück und legen Sie die Säge auf die
Sägeblattseite.
• Lockern Sie den Gehrungseinstellknopf (6).
• Stellen Sie ein Winkelmaß gegen das Sägeblatt
und den Schuh, um die 90°-Einstellung zu
überprüfen.
Sägeblattwechsel (Abb. D)
• Drücken Sie den Knopf der Spindelarretierung (4)
und lösen Sie die Sägeblattklemschraube (9),
indem Sie sie mit dem im Lieferumfang enthalte-
nen Innensechskantschlüssel im Uhrzeigersinn
drehen.
• Ziehen Sie den unteren Blattschutz mit Hilfe des
Hebels (11) zurück und wechseln Sie das
Sägeblatt (21). Bringen Sie die Klemmscheiben
(20 & 22) wieder richtig an.
• Prüfen Sie die Drehrichtung des Sägeblatts.
• Drehen Sie die Sägeblattklemmschraube (9) von
Hand ein, um die Klemmscheiben in der richtigen
Position zu halten. Drehen Sie entgegen dem
Uhrzeigersinn.
• Drücken Sie den Knopf der Spindelarretierung (4)
und drehen Sie die Spindel, bis die Spindel-
arretierung einrastet.
• Drehen Sie die Sägeblattklemmschraube mit Hilfe
des Innensechskantschlüssels fest an.
Spaltkeileinstellung (Abb. D)
Der Einsatz in Abb. C zeigt die richtige Einstellung
des Spaltkeiles (8). Stellen Sie den Abstand zum Sä-
geblatt neu ein, nachdem das Sägeblatt gewechselt
wurde oder wenn dies aus einem anderen Grunde
erforderlich ist.
• Lösen Sie die Schraube (23) und ziehen Sie den
Spaltkeil auf die maximale Länge heraus.
• Stellen Sie den Abstand zum Sägeblatt ein und
ziehen Sie die Schraube wieder fest.
Gebrauchsanweisung
• Beachten Sie immer die Sicherheits-
hinweise und die gültigen Vorschriften.
• Vergewissern Sie sich, daß das zu
sägende Material gesichert wurde.
• Drücken Sie die Säge beim Arbeiten nur
leicht an und üben Sie nie seitlichen
Druck auf das Sägeblatt aus.
• Vermeiden Sie die Überlastung der Säge.
Vor der Inbetriebnahme:
• Vergewissern Sie sich, daß Ihr Akku (vollständig)
geladen ist.
• Vergewissern Sie sich, daß alle Sicherungsvor-
richtungen ordnungsgemäß montiert sind.
Der Sägeblattschutz muß geschlossen sein.
• Vergewissern Sie sich, daß das Sägeblatt sich in
Richtung des auf dem Blatt angebrachten Pfeiles
dreht.
• Verwenden Sie keine abgenutzten Sägeblätter.
Ein- und Ausschalten (Abb. A)
Aus Sicherheitsgründen ist der Ein-/Aus-Schalter (1)
Ihres Werkzeuges mit einer Einschaltsperre (2) ver-
sehen.
• Drücken Sie zuerst die Einschaltsperre, um den
Schalter zu entriegeln.
• Betätigen Sie dann zum Einschalten des Werk-
zeuges den Ein-/Aus-Schalter. Beim Loslassen des
Ein-/Aus-Schalters wird die Einschaltsperre auto-
matisch wieder aktiviert, um ein unbeabsichtigtes
Einschalten des Werkzeuges zu verhindern.
Schalten Sie das Werkzeug nicht ein oder
aus, während das Sägeblatt das Werkstück
oder andere Materialien berührt.
Handhabung des Werkzeuges (Abb. A)
• Halten Sie Ihr Werkzeug beim Haupthandgriff
und beim Zweithandgriff (3). Dies ermöglicht eine
gute Führung.
• Wenn Sie Material sägen, wird die der Säge
gegenüberliegende Schnittkante besonders
sauber. Spannen Sie deshalb das Werkstück mit
der Rückseite zum Sägeschuh ein (saubere
Schnittkante liegt unten).
• Verwenden Sie die Schlitzmarkierung (7) zum
Sägen entlang einer auf dem Werkstück
gezogenen Linie. Bei einem Gehrungswinkel von
45° befindet die Markierung sich in Linie mit der
linken (äußeren) Seite des Sägeblatts.
Bei einem Gehrungswinkel von 0° befindet die
Markierung sich in Linie mit der rechten (inneren)
Seite des Sägeblatts.
DEUTSCH
