DeWalt DWE575 User manual

DWE575
DWE576
Final Page size: A5 (148mm x 210mm)

B
Copyright
DeWALT
Dansk (oversat fra original brugsvejledning) 11
Deutsch (übersetzt von den originalanweisungen) 22
English (original instructions) 34
Español (traducido de las instrucciones originales) 44
Français (traduction de la notice d’instructions originale) 56
Italiano (tradotto dalle istruzioni originali) 68
Nederlands (vertaald vanuit de originele instructies) 80
Norsk (oversatt fra de originale instruksjonene) 92
Português (traduzido das instruções originais) 102
Suomi (käännetty alkuperäisestä käyttöohjeesta) 114
Svenska (översatt från de ursprungliga instruktionerna) 124
Türkçe (orijinal talimatlardan çevrilmiştir) 134
Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 145

1

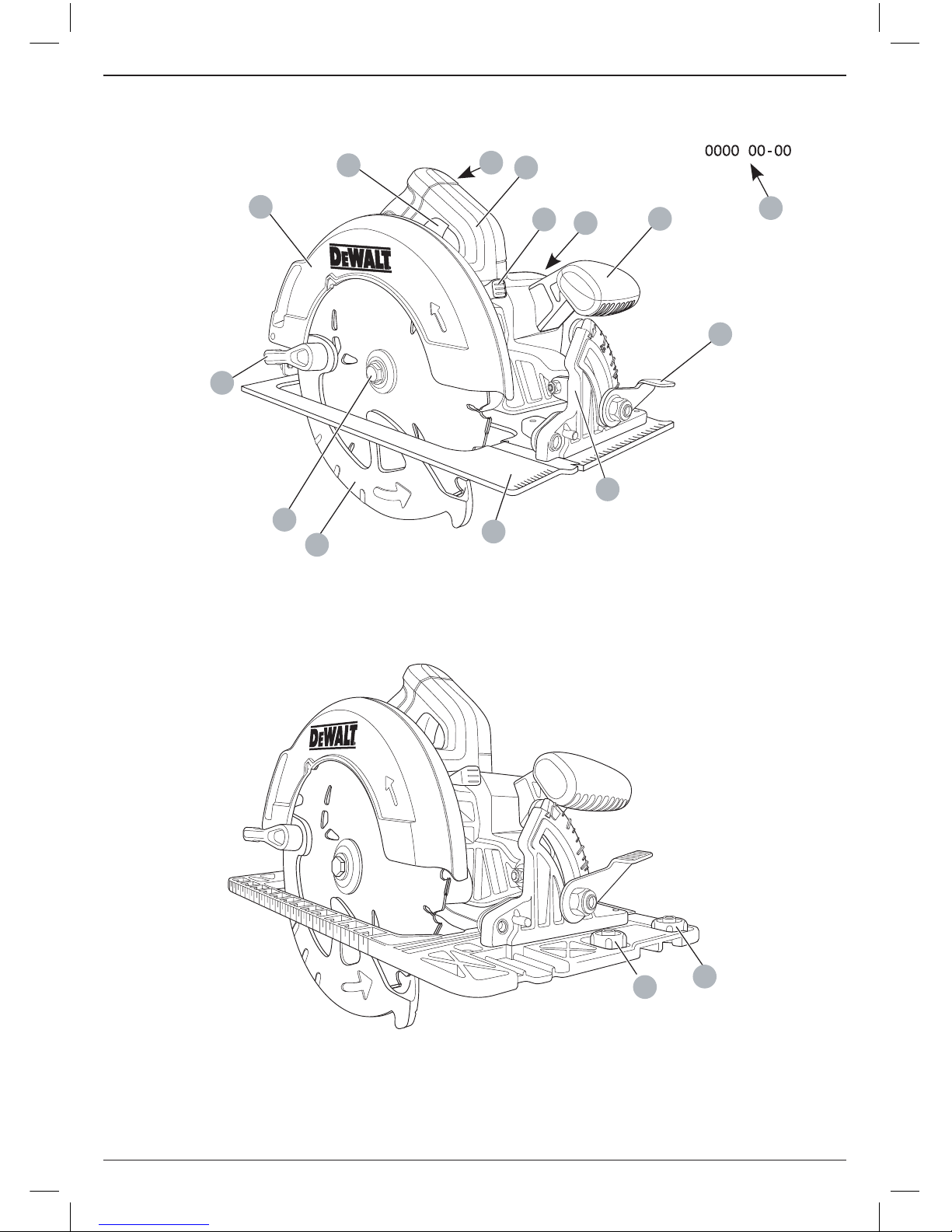

Fig. A
8
DWE576
DWE575
123
456
7
8
9
10
11
12
13 36
26
27

2

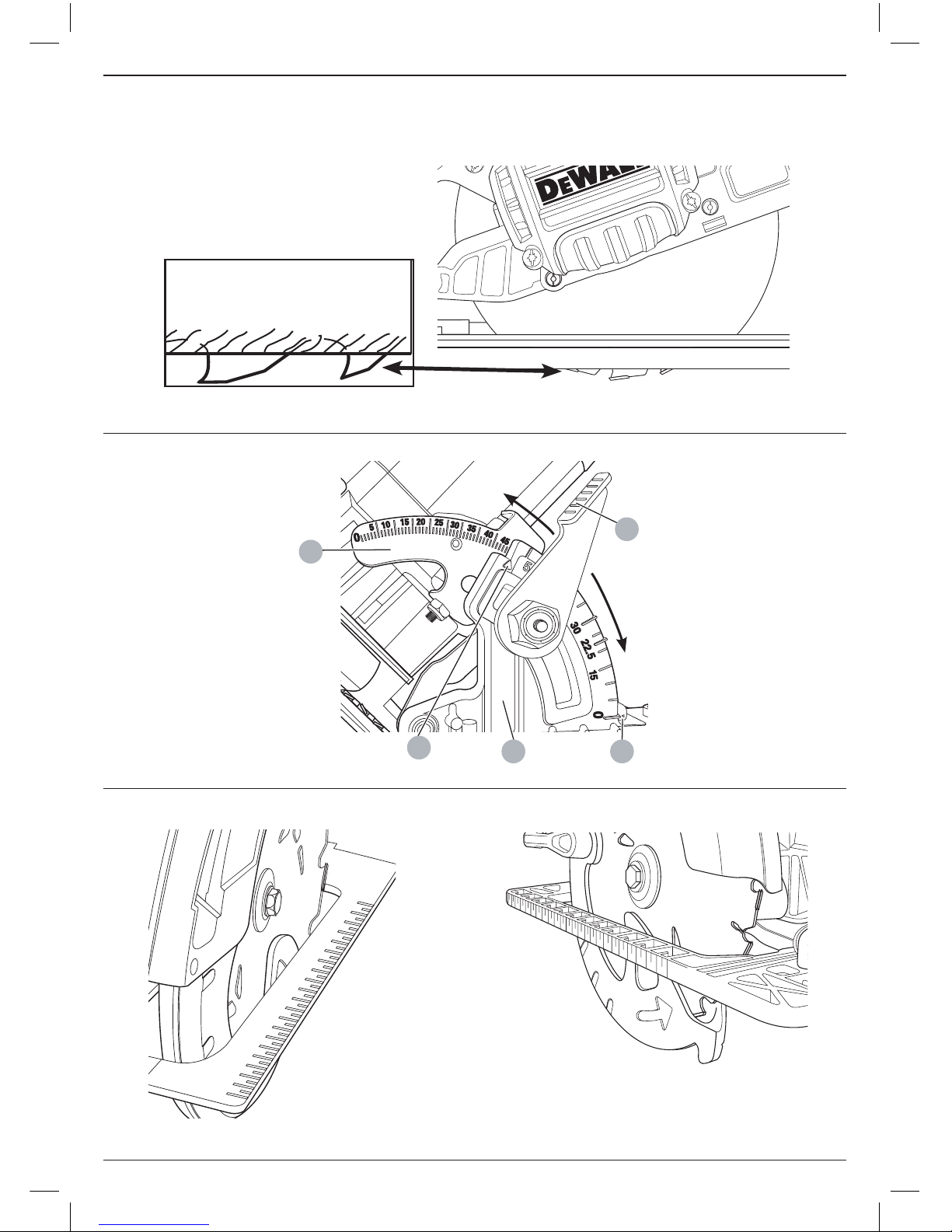

Fig. D
Fig. F
Fig. C
Fig. E
Fig. G
Fig. B
11 15 14
12
10
4
3
16
17
17
18
20
19

3
Fig. I
Fig. H
Fig. J
DWE575 DWE576
7
22
21 823

4
Fig. K
Fig. L
Fig. M
24
9
25
33
33
13
33
28
29
30

5
Fig. O
100
mm 20 mm
Fig. N
DWE576
DWE576
31
31
28
32
28

6
Fig. Q
Fig. P

7

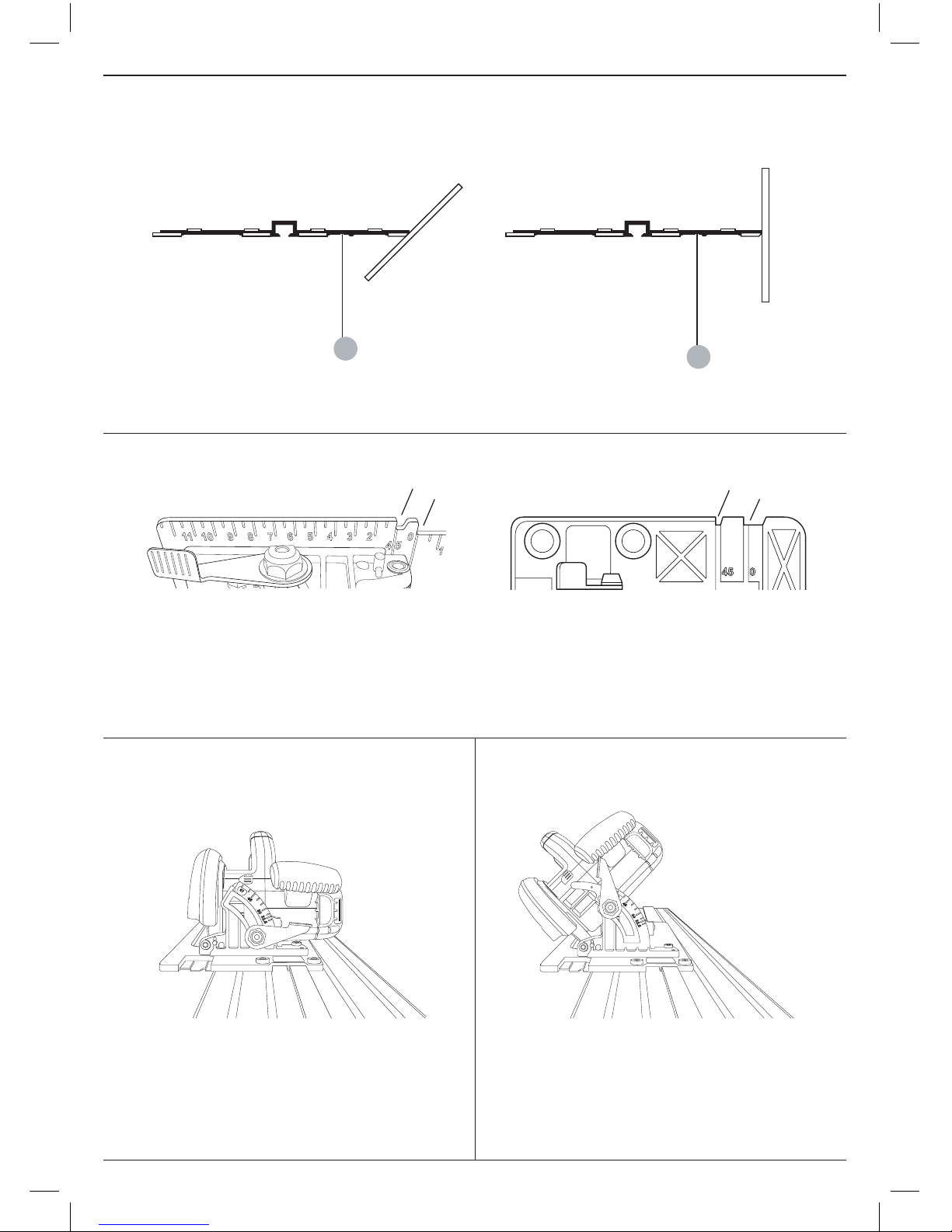

Fig. R
Fig. T
45˚ 0˚
45° 0°
Fig. S
Fig. U
DWE576
DWE575
45° 0°
31 31

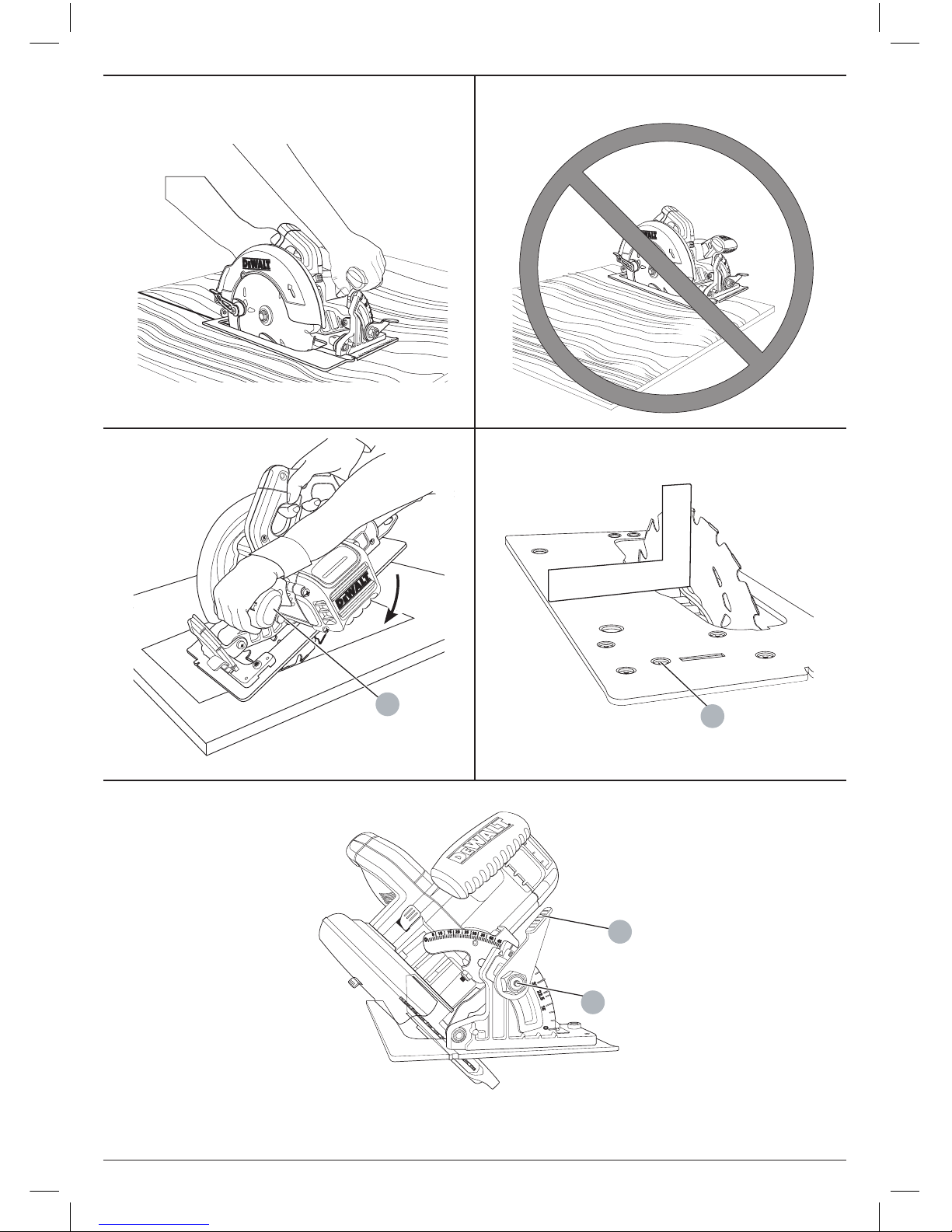

8
Fig. X
Fig. W
Fig. V
3
6

9
Fig. BB
Fig. Y
Fig. AA
Fig. Z
Fig. CC
7
35
34
6

10

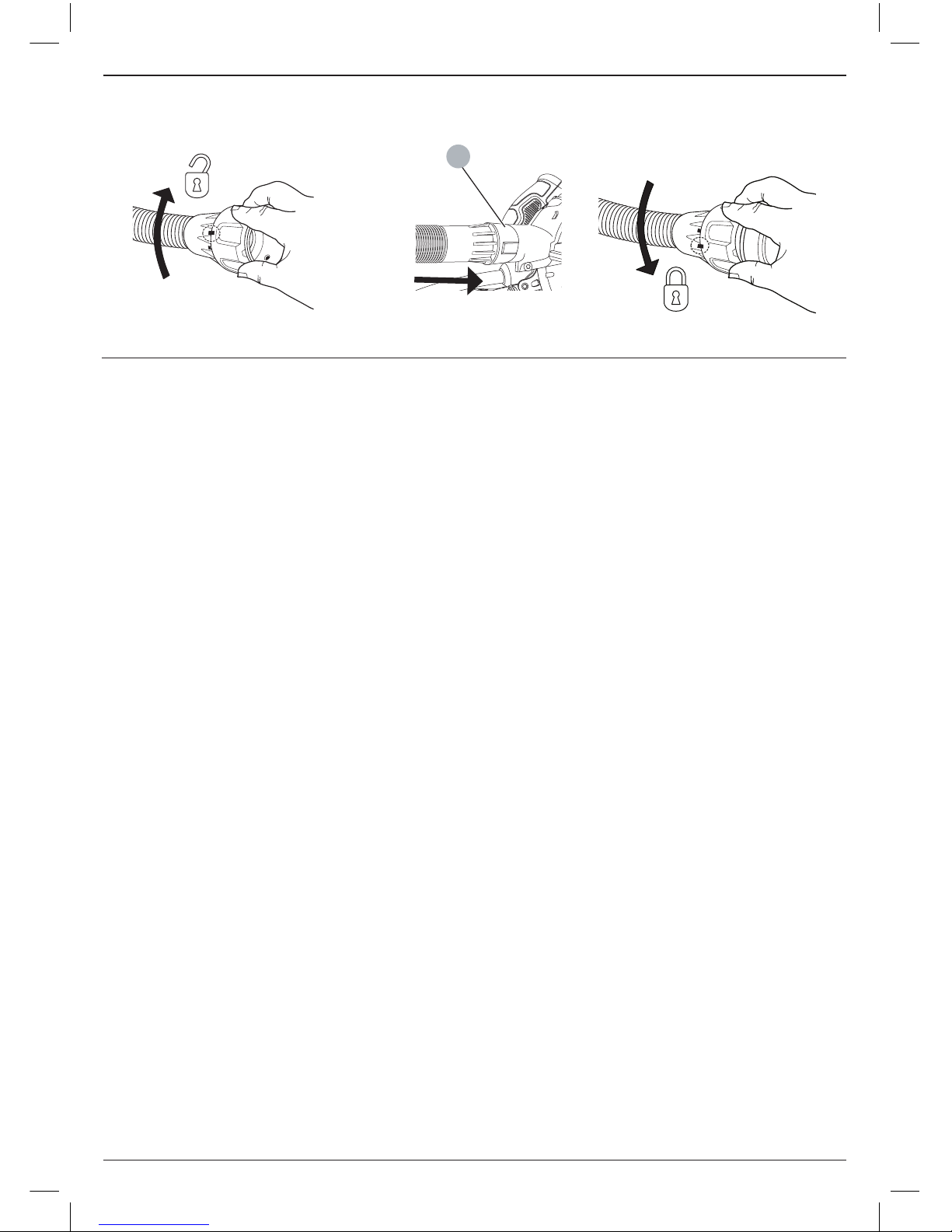

Fig. DD
33

DANSK
11
EF-Konformitetserklæring
Maskindirektiv
Rundsav
DWE575, DWE576
DeWALT
erklærer, at produkterne beskrevet under Tekniske
data er udformet i overensstemmelse med:
2006/42/EF, EN62841-1:2015, EN62841-2-5:2014.
Disse produkter overholder også direktivet 2014/30/EU og
2011/65/EU. Kontakt
DeWALT
på følgende adresse for yderligere
oplysninger eller se bagsiden afmanualen.
Undertegnede er ansvarlig for kompilering af den tekniske fil og
udsteder denne erklæring på vegne af
DeWALT
.
Markus Rompel
Direktør for maskinteknik
DeWALT
, Richard-Klinger-Strase 11,
D-65510, Idstein, Tyskland
08.06.16
ADVARSEL: Læs instruktionsvejledningen for at reducere
risikoen forpersonskader.
Definitioner: sikkerhedsretningslinjer
Nedenstående definitioner beskriver sikkerhedsniveauet for
hvert enkelt signalord. Læs vejledningen og vær opmærksom på
dissesymboler.
FARE: Angiver en umiddelbart farlig situation, der
medmindre den undgås, vil resultere i død eller
alvorligpersonskade.
ADVARSEL: Angiver en potentielt farlig situation, der
medmindre den undgås, kunne resultere i død eller
alvorligpersonskade.
FORSIGTIG: Angiver en potentielt farlig situation, der
medmindre den undgås, kan resultere i mindre eller
moderatpersonskade.
BEMÆRK: Angiver en handling, der ikke er forbundet
med personskade, men som kan resultere
iproduktskade.
Angiver risiko for elektriskstød.
Angiverbrandfare.
Tillykke!
Du har valgt et
DeWALT
-værktøj. Mange års erfaring, ihærdig
produktudvikling og innovation gør
DeWALT
én af de mest
pålidelige partnere for professionelle brugere afelværktøj.
Tekniske Data
DWE575 DWE576
Spænding VAC 230 230
Type 1 1
Effektforbrug W1600 1600
Tomgangshastighed min-1 5200 5200
Klingediameter mm 190 190
Maksimum skæredybde mm 67 61
Klingens borehul mm 30 30
Justering af smigsnitvinkel 57˚ 57˚
Vægt kg 4,0 4,0
Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN62841:
LPA (emissions lydtryksniveau) dB(A) 91 91
LWA (lydtryksniveau) dB(A) 102 102
K (usikkerhed for det angivne
lydniveau)
dB(A) 3 3
Savning i træ
Vibrationsemissionsværdi a
h,W
= m/s2< 2,5 < 2,5
Usikkerhed K = m/s21,5 1,5
Vibrationsemissionsniveauet, der er angivet i dette
vejledningsark, er målt i overensstemmelse med en
standardiseret test, der er angivet i EN62841 og kan anvendes til
at sammenligne et værktøj med et andet. Det kan anvendes til
en foreløbigeksponeringsvurdering.
ADVARSEL: Det angivne vibrationsemissionsniveau
repræsenterer værktøjets hovedanvendelsesområder. Hvis
værktøjet anvendes til andre formål, med andet tilbehør
eller vedligeholdes dårligt, kan vibrationsemissionen
imidlertid variere. Det kan forøge eksponeringsniveauet
over den samlede arbejdsperiodemarkant.
Et estimat af eksponeringsniveauet for vibration bør
også tage højde for de gange, værktøjet slukkes, eller
når det kører men ikke bruges til at arbejde. Det kan
mindske eksponeringsniveauet over den samlede
arbejdsperiodemarkant.
Identificér yderligere sikkerhedsforanstaltninger for at
beskytte operatøren mod vibrationens effekter, som f.eks.:
vedligehold værktøjet og tilbehøret, hold hænderne varme,
organisation afarbejdsmønstre.
190 mm RUNDSAV
DWE575, DWE576
Dansk (oversat fra original brugsvejledning)

12
DANSK
Generelle sikkerhedsadvarsler
for elværktøjer
ADVARSEL: Læs alle sikkerhedsadvarsler,
instruktioner, illustrationer og specifikationer, der
følger med dette elværktøj. Manglende overholdelse af
alle nedenstående instruktioner kan medføre elektrisk stød,
brand og/eller alvorlig personskade.
GEM ALLE ADVARSLER OG
INSTRUKTIONER TIL SENERE BRUG
Termen “elværktøj” i advarslerne refererer til dit elektroniske
(ledning) eller batteribetjente (trådløse)elværktøj.
1) Sikkerhed i Arbejdsområdet
a) Sørg for, at arbejdsområdet er rent og godt oplyst.
Rodede eller mørke områder giver anledning tilulykker.
b) Undlad at benytte elektrisk værktøj i en
eksplosionsfarlig atmosfære, som f.eks. ved
tilstedeværelsen af brændbare væsker, gasser eller
støv. Elværktøj danner gnister, der kan antænde støv
ellerdampe.
c) Hold børn og omkringstående på afstand, når der
anvendes elektrisk værktøj. Distraktioner kan medføre,
at du misterkontrollen.
2) Elektrisk Sikkerhed
a) Stik på elektrisk værktøj skal passe til stikkontakten.
Stikket må aldrig modificeres på nogen måde.
Undlad at bruge adapterstik sammen med
jordforbundet elektrisk værktøj. Umodificerede stik
og dertil passende stikkontakter reducerer risikoen for
elektriskstød.
b) Undgå kropskontakt med jordforbundne overflader,
såsom rør, radiatorer, komfurer og køleskabe. Der er
øget risiko for elektrisk stød, hvis din krop erjordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller
våde forhold. Hvis der trænger vand ind i et elektrisk
værktøj, øges risikoen for elektriskstød.
d) Undlad at udsætte ledningen for overlast. Brug
aldrig ledningen til at bære, trække værktøjet eller
trække det ud af stikkontakten. Hold ledningen
borte fra varme, olie, skarpe kanter og bevægelige
dele. Beskadigede eller sammenfiltrede ledninger øger
risikoen for elektriskstød.
e) Når elektrisk værktøj benyttes udendørs, skal der
anvendes en forlængerledning, som er egnet til
udendørs brug. Brug af en ledning, der er egnet til
udendørs brug, reducerer risikoen for elektriskstød.
f) Hvis det ikke kan undgås at betjene et
elektrisk værktøj i et fugtigt område, benyt
en strømforsyning, der er beskyttet af en
fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder
reduceres risikoen for elektriskstød.
3) Personlig Sikkerhed
a) Vær opmærksom, pas på hvad du foretager dig,
og brug sund fornuft, når du benytter et elektrisk
værktøj. Betjen ikke værktøjet, hvis du er træt,
påvirket af narkotika, alkohol eller medicin. Et
øjebliks uopmærksomhed under anvendelse af et elektrisk
værktøj kan forårsage alvorligpersonskade.
b) Brug personligt sikkerhedsudstyr. Bær altid
beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske,
skridsikre sikerhedssko, sikkerhedshjelm eller høreværn,
brugt når omstændighederne foreskriver det, reducerer
omfanget afpersonskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for
kontakten, inden værktøjet tilsluttes en strømkilde
og/eller batterienhed, samles op eller bæres. Når
elektrisk værktøj bæres med fingeren på kontakten eller
tilsluttes, når kontakten er tændt, giver det anledning
tilulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det
elektriske værktøj startes. En skruenøgle eller anden
nøgle, der bliver siddende på en roterende del af elektrisk
værktøj, kan give anledning tilpersonskade.
e) Undlad at række for langt. Hold hele tiden en god
fodstilling og balance. Dette giver bedre kontrol af det
elektriske værktøj, når uventede situationeropstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj
eller smykker. Hold dit hår, tøj og handsker væk fra
bevægelige dele. Løstsiddende tøj, smykker eller langt
hår kan blive fanget i bevægeligedele.
g) Hvis der anvendes støvudsugnings- eller
støvopsamlingsudstyr, skal dette tilsluttes og
anvendes rigtigt. Anvendelse af støvopsamlingsudstyr
kan begrænse farer forårsaget afstøv.
h) Lad ikke erfaringer fra hyppig brug af værktøjer
medføre, at du bliver selvtilfreds og ignorerer
sikkerhedsprincipperne for værktøjerne. En skødesløs
handling kan forårsage alvorlig skade i en brøkdel af et
sekund.
4) Anvendelse og Vedligeholdelse af
Elektrisk Værktøj
a) Undlad at bruge magt over for det elektriske
værktøj. Brug det værktøj, der er bedst egnet til
det arbejde, der skal udføres. Værktøjet vil klare
opgaven bedre og mere sikkert med den ydelse, som det
er beregnettil.
b) Undlad at benytte elektrisk værktøj, hvis kontakten
ikke tænder og slukker for det. Alt elektrisk værktøj,
der ikke kan kontrolleres med kontakten, er farligt og
skalrepareres.
c) Træk stikket ud af stikkontakten og/eller
batterienheden fra det elektriske værktøj, før det
elektriske værktøj justeres, dets tilbehør udskiftes,
eller det stilles til opbevaring. Sådanne forebyggende
sikkerhedsforanstaltninger mindsker risikoen for, at
værktøjet startes utilsigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde
af børn, og tillad ikke personer, som ikke er
bekendt med dette elektriske værktøj eller disse

13
DANSK
instruktioner, at betjene værktøjet. Elektrisk værktøj
er farligt i hænderne på personer, som ikke er instrueret i
brugenderaf.
e) Vedligehold elektriske værktøjer. Undersøg om
bevægelige dele sidder skævt, binder eller er
gået itu såvel som andre forhold, der kan påvirke
betjeningen af værktøjet. Hvis det elektriske værktøj
er beskadiget, skal det repareres før brug. Mange
ulykker er forårsaget af dårligt vedligeholdt værktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt
vedligeholdt skæreværktøj med skarpe skærekanter har
mindre tilbøjelighed til at binde og er lettere atstyre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i
overensstemmelse med disse instruktioner, idet der
tages hensyn til arbejdsforholdene og den opgave,
som skal udføres. Brug af elektrisk værktøj til andre
opgaver end dem, det er beregnet til, kan resultere i en
farligsituation.
h) Hold håndtag og håndtagsflader tørre, rene og fri
for olie og smørelse. Glatte håndtag og gribeflader giver
ikke mulighed for sikker håndtering og styring af værktøjet
i uventede situationer.
5) Service
a) Elektrisk værktøj skal serviceres af en kvalificeret
servicetekniker, som udelukende benytter
identiske reservedele. Derved sikres det, at værktøjets
driftssikkerhedopretholdes.
EKSTRA SPECIELLE SIKKERHEDSREGLER FOR
RUNDSAV
Sikkerhedsinstruktioner for alle save
FARE:
a) Hold hænderne væk fra skæreområdet og klingen.
Hold din anden hånd på ekstrahåndtaget eller på
motorhuset. Hvis begge hænder holder på saven, kan de
ikke blive skåret af klingen.
b) Ræk ikke ind under arbejdsemnet.
Beskyttelsesskærmen kan ikke beskytte dig imod klingen
under arbejdsemnet.
c) Justér skæredybden til tykkelsen på arbejdsemnet.
Mindre end en hel tand fra klingens tænder bør være synlig
under arbejdsemnet.
d) Hold aldrig det arbejdsemne, der skal skæres i dine
hænder eller på tværs af din ben under skæring.
Fastgør arbejdsemnet til et stabilt underlag. Det er
vigtigt at understøtte arbejdsemnet ordentligt for at
minimere, at klingen binder eller tab af kontrol og
personskade.
e) Hold kun fast i elværktøjet ved hjælp af de isolerede
håndtagsflader, når der skal saves i emner, hvor
skæreværktøjet kan berøre skjulte ledninger eller
sit eget kabel. Hvis skæreværktøjet kommer i kontakt
med en strømførende ledning, vil blotlagte metaldele på
elværktøjet blive strømførende og give stød til brugeren.
f) Ved langsnitning brug altid et langsnitanlæg eller et
lige hjørnestyr. Dette forbedrer skærenøjagtigheden og
reducerer risikoen for, at klingen binder.
g) Brug altid klinger med den korrekte størrelse og
form (diamant kontra rund) spændehuller. Klinger,
som ikke passer til det monterede hardware på saven, vil
køre excentrisk og medføre tab af kontrol.
h) Brug aldrig beskadigede eller ukorrekte
klingespændeskiver eller bolte. Klingespændeskiverne
og boltene er blevet specielt designet til din sav til optimal
ydeevne og driftssikkerhed.
Ekstra sikkerhedsinstruktioner for alle save
Årsager til og forebyggelse af tilbageslag:
• tilbageslag er en omgående reaktion på en savklinge, der er
blokeret, binder eller sidder skævt, og medfører en ukontrolleret
sav, som kører ud og ind af arbejdsemnet imod operatøren;
• når klingen er blokeret eller binder stramt, når skæringen
lukker sammen, standser klingen, og motorreaktionen driver
hurtigt enheden tilbage imod operatøren;
• hvis klingen bliver forvredet eller skævvredet i savsnittet, kan
tænderne på det bagerste hjørne af klingen grave ind i træets
overflade og medføre, at klingen arbejder sig op af snittet og
springer tilbage imod operatøren.
Et tilbageslag opstår som følge af forkert brug eller ved
misbrug af saven. Det kan undgås ved at følge nedenstående
forholdsregler.
a) Hold godt fast på saven med begge hænder
og anbring dine arme, så de kan modstå
tilbageslagskræfter. Anbring din krop på den ene
side af klingen, men ikke på linje med klingen.
Tilbageslag kan få saven til at springe baglæns, men
tilbageslagskræfterne kan styres af operatøren, hvis der
tages korrekte forhåndsregler.
b) Når klingen binder, eller hvis snittet afbrydes af en
eller anden årsag, udløs udløseren og hold saven
helt stille i materialet, indtil klingen står helt stille.
Forsøg aldrig at fjerne saven fra arbejdet eller at
trække saven tilbage, mens klingen er i bevægelse,
da der ellers kan forekomme et tilbageslag. Find
ud af, hvorfor hjulet har sat sig fast, og træf passende
forholdsregler, så det ikke kan ske igen.
c) Når en sav genstartes i et arbejdsemne, centrér
savklingen i snittet og kontrollér, at savtænderne
ikke sidder fast i materialet. Hvis savklingen binder,
kan den arbejde sig ud af arbejdsemnet eller forårsage
tilbageslag, når saven genstartes.
d) Understøt lange paneler for at minimere risikoen
for, at klingen sidder fast og for tilbageslag. Store
paneler har en tendens til at synke under deres
egenvægt. Der skal placeres understøtninger under
panelet på begge sider, tæt ved skærelinjen og tæt ved
panelets hjørne.
e) Brug ikke sløve eller beskadigede klinger. Ikke slebne
eller fejlagtigt indsatte klinger giver et snævert snit,
medfører stor friktion, klingen binder og tilbageslag.

14
DANSK
f) Klingedybde og smigskårne regulerende
låseudløsere skal være strammet og sikret, før der
foretages et snit. Hvis klingereguleringen skifter under
skæringen, kan det medføre, at klingen binder samt
tilbageslag.
g) Vær især forsigtig, hvis der skal udføres et ”dyksnit”
i et uoverskueligt område, f.eks. i en eksisterende
væg.Klingen, der skal dykke ned, kan skære genstande,
som kan medføre tilbageslag.
Sikkerhedsinstruktioner for save med en
pendulklinge beskyttelsesskærm
a) Kontrollér at den nederste beskyttelsesskærm er
ordentligt lukket før hver anvendelse. Arbejd ikke
med saven, hvis den nederste beskyttelsesskærm
ikke kan bevæges frit og øjeblikkeligt kan omslutte
klingen. Spænd eller bind aldrig den laveste
beskyttelsesskærm i åben position. Hvis saven tabes
ved et uheld, kan den nederste beskyttelsesskærm
være bøjet. Hæv den nederste beskyttelsesskærm med
tilbagetrækningshåndtaget og sørg for, at den kan
bevæges frit og ikke rører ved klingen eller andre dele, i alle
hjørner og dybder af snittet.
b) Kontrollér at fjederen på den nederste
beskyttelsesskærm fungerer korrekt. Hvis
beskyttelsesskærmen og fjederen ikke virker
korrekt, skal de serviceres før brug. Den nederste
beskyttelsesskærm kan virke træg på grund af ødelagte
dele, klæbrige efterladenskaber eller opbygning af
efterladenskaber.
c) Den nederste beskyttelsesskærm bør kun trækkes
manuelt tilbage ved specielle snit som fx “dyksnit”
og “kombinerede snit”. Hæv den nederste
beskyttelsesskærm med tilbagetrækningshåndtaget,
og lige så snart klingen skærer ind i materialet, skal
den nederste beskyttelsesskærm udløses. Ved al
anden savning bør den nederste beskyttelsesskærm køre
automatisk.
d) Kontrollér altid, at den laveste beskyttelsesskærm
dækker klingen, før saven anbringes på bænken eller
gulvet.En ubeskyttet klinge under friløb vil få saven
til at gå tilbage og skære alt, hvad den støder på i sin
bane. Vær opmærksom på den tid, det tager for klingen at
stoppe, efter der er slukket for kontakten.
Ekstra sikkerhedsinstruktioner for alle save
med spaltekniv
a) Brug den relevante savklinge til spaltekniven. For at
spaltekniven skal fungere, skal klingen være tyndere end
spaltekniven, og klingens skærebredde skal være bredere
end spalteknivens tykkelse.
b) Justér spaltekniven som beskrevet i denne
instruktionsmanual.Ukorrekt mellemrum, positionering
og opretning kan gøre spaltekniven ineffektiv til at
forhindre tilbageslag.
c) Brug altid spaltekniven med undtagelse af skæring
af dyksnit. Spaltekniven skal udskiftes efter dyksnit.
Spaltekniven forårsager forstyrrelser under dyksnit og kan
fremkalde tilbageslag.
d) For at spaltekniven kan arbejde, skal den sidde fast
i arbejdsemnet.Spaltekniven er ineffektiv til at forhindre
tilbageslag under korte snit.
e) Kør ikke med saven, hvis spaltekniven er bøjet. Selv
en let indgriben kan nedsætte beskyttelsesskærmens
lukkehastighed.
Ekstra sikkerhedsinstruktioner for rundsave
• Arbejd ikke med maskinen uden beskyttelsesskærme, eller
hvis beskyttelsesskærmene ikke virker, eller ikke er korrekt
vedligeholdte.
• Vælg den korrekte klinge til det materiale, der skal skæres.
• Bær en støvmaske.
• Anvend ikke klinger med længere eller mindre diameter
end anbefalet.For korrekt vurdering af klinger, se de tekniske
data. Brug kun de klinger, der er angivet i denne manual, der
opfylder EN 847-1.
• Brug aldrig slibeskæringshjul.
• Ved savning i plastik skal du undgå at smelte materialet.
• Brug kun savklinger, der er mærket med en hastighed lig med
eller højere end hastigheden angivet på værktøjet.
ADVARSEL: Skæring i plastik, saftrigt træ og andre
materialer kan forårsage, at smeltede materialer
akkumuleres på klingespidserne og selve savklingen,
hvilket øger risikoen for, at klingen bliver overophedet og
binder under skæring.
ADVARSEL: Vi anbefaler brug af en reststrømsanordning
med en reststrømskapacitet på 30mA eller mindre..
Restrisici
På trods af overholdelsen af de relevante sikkerhedsregler og
brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse
omfatter:
• Hørenedsættelse.
• Risiko for personskade som følge af flyvendepartikler.
• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt
underbetjening.
• Risiko for personskade som følge af forlængetbrug.
Elektrisk sikkerhed
Elmotoren er kun designet til én spænding. Kontrollér altid, at
strømforsyningen svarer til spændingen på mærkepladen.
Dit
DeWALT
-værktøj er dobbeltisoleret i
overensstemmelse med EN62841, og derfor er en
jordledning ikke påkrævet
I tilfælde af udskiftning af ledning eller stik må værktøjet
kun repareres af en autoriseret reparatør eller en kvalificeret
elektriker.
Brug af forlængerledning
Der bør ikke benyttes en forlængerledning, medmindre det er
absolut nødvendigt. Brug en godkendt forlængerledning, der

15
DANSK
er egnet til strømforsyningen til din oplader (se Tekniske data).
Den minimale lederstørrelse er 1,5 mm2; den maksimale længde
er 30m.
Ved brug af en kabeltromle skal kablet altid rulles heltud.
Pakkens indhold
Pakken indeholder:
1 Rundsav
1 Cirkulær savklinge
1 Klingeskruenøgle
1 Parallelanslag
1 Støvudsugningstud
1 Brugsvejledning
• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør,
der kan være opstået undertransport.
• Tag dig tid til at læse denne vejledning grundigt og forstå den
førbetjening.
Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsvejledningen før brug.
Bær høreværn.
Brug øjeværn.
Datokodeposition (Fig. A)
Datokoden 36, der også inkluderer produktionsåret, er tryk
påhuset.
Eksempel:
2016 XX XX
Produktionsår
Beskrivelse (Fig. A)
ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen
dele deraf. Det kan medføre materiale- ellerpersonskade.
1 Udløserkontakt
2 Udløser kontaktens startspærreknap
3 Hovedhåndtag
4 Klingelås
5 Endedæksel
6 Hjælpehåndtag
7 Smigskåret reguleringshåndtag
8 Justeringsmekanisme for skråsnitvinkel
9 Fundamentsplade
10 Nederste klinges beskyttelsesskærm
11 Klingens fastspændingsskrue
12 Nederste beskyttelsesskærmsgreb
13 Øverste klinges beskyttelsesskærm
Tilsigtet Brug
Disse kraftige rundsave er designet til professionelle
trækskæringsopgaver. MÅ IKKEanvendes sammen med
vandfødningstilbehør. MÅ IKKE anvendes sammen med
slibehjul eller klinger.
MÅ IKKE anvendes under våde forhold eller i nærheden af
brændbare væsker ellergasser.
Disse kraftige save er professionelle elværktøjer.
LAD IKKE børn komme i kontakt med værktøjet. Overvågning
er påkrævet, når uerfarne brugere anvender detteværktøj.
• Dette produkt er ikke beregnet til anvendelse af personer
(inklusive børn) med nedsatte fysiske, sensoriske eller
mentale handicaps; mangel på erfaringer, viden eller
færdigheder, medmindre de er under overvågning af en
person, der er ansvarlig for deres sikkerhed. Børn må aldrig
efterlades alene med detteprodukt.
SAMLING OG JUSTERING
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr. Sørg
for, at udløserkontakten er i OFF-position. Utilsigtet start
kan medføre kvæstelser.
Udskiftning af klinger
Sådan installeres klingen (Fig. B–E)
1. Træk ved hjælp af den nederste beskyttelsesskærm 9 den
nederste klinges beskyttelsesskærm 10 tilbage og anbring
klingen på savspindlen imod den indvendige klemskive
14 og kontrollerat klingen drejer i den rigtige retning
(retningen på rotationspilen på savklingen og tanden skal
pege i den samme retning som retningen på rotationspilen
på saven). Gå ikke ud fra at det trykte på klingen altid vil
vende imod dig, når klingen er korrekt monteret. Når du
trækker den nederste klingebeskyttelsesskærm tilbage for
at montere klingen, kontrollér tilstanden og betjeningen af
den nederste klingebeskyttelsesskærm for at sikre, at den
virker korrekt. Kontrollér at den kan bevæges frit og ikke
rører ved klingen eller andre dele, i alle hjørner og dybder
af snittet.
2. Sæt den udvendige klemskive 15 på savspindlen med
smigsiden vendende udad. Kontrollér at de 30 mm diameter
på holderens klingeside passer ind i det hul på 30 mm i
savklingen for at sikre, at klingen centreres.
3. Skru klingens fastspændingsskrue 11 ind i savspindlen med
hånden (skruen har højre håndsgevind og skal drejes med
uret for at blive spændt).
4. Tryk på klingelåsen 4, mens savspindlen drejes med
klingeskruenøglen 16 gemt under hovedhåndtaget 3
(Fig.E), indtil spindellåsen falder i hak, og klingen stopper
med at dreje rundt.
5. Spænd klingens fastspændingsskrue stramt med
klingeskruenøglen.
BEMÆRK: Aktivér aldrig klingelåsen, mens saven kører,
eller forsøg at stoppe værktøjet. Start aldrig saven, mens

16
DANSK
klingelåsen er aktiveret. Resultatet vil være alvorlig
beskadigelse af din sav.
Sådan udskiftes klingen (Fig. B–E)
1. Du løsner klingens fastspændingsskrue 11 ved at trykke på
klingelåsen 4 og dreje savspindlen med klingeskruenøglen
16 gemt under hovedhåndtaget 3, indtil klingelåsen
falder i hak, og klingen stopper med at dreje rundt. Med
klingelåsen aktiveret drej klingens fastspændingsskrue mod
uret med klingeskruenøglen(skruen har højre gevind skal
drejes mod uret for at blive løsnet).
2. Fjern kun klingens fastspændingsskrue 11 og den
udvendige klemskive 15. Fjern den gamle klinge.
3. Rens al savstøv ud, som kan have samlet sig i
beskyttelsesskærmen eller i klemskiveområdet og kontrollér
betjeningen af den nederste klinges beskyttelsesskærm som
tidligere forklaret. Smør ikke dette område.
4. Vælg den rigtige klinge til opgaven (se Klinger). Anvend
altid klinger med den korrekte størrelse (diameter) med den
rigtige størrelse og form på det midterste hul for montering
på savspindlen. Sørg altid for at den maksimalt anbefalede
hastighed (o/min) på savklingen opfylder eller overstiger
savens hastighed (o/min).
5. Følg trinene 1 til 5 under Sådan installeres klingen, idet du
sørger for, at klingen vil rotere i den rigtige retning.
Nederste klinges beskyttelsesskærm
ADVARSEL: Den nederste klinges beskyttelsesskærm
er en sikkerhedsfunktion, som nedsætter risikoen for
alvorlig personskade. Anvend aldrig saven, hvis den
nederste beskyttelsesskærm mangler, er beskadiget,
forkert monteret eller ikke virker korrekt. Stol ikke på at
den nederste klinges beskyttelsesskærm vil beskytte dig
under alle omstændigheder. Din sikkerhed afhænger af de
følgende advarsler og forholdsregler lige såvel som korrekt
betjening af saven. Kontrollér at den nederste klinges
beskyttelsesskærm er ordentligt lukket før hver anvendelse.
Hvis den nederste klinges sikkerhedsskærm mangler eller
ikke virker korrekt, skal du få saven undersøgt, før du
bruger den. For at sikre produktsikkerhed og -pålidelighed
skal reparationer, vedligeholdelse og justeringer
udføres af et autoriseret serviceværksted eller en anden
kvalificeret serviceorganisation, som altid bruger identiske
udskiftningsdele.
Kontrol af den nederste
beskyttelsesskærm (Fig. A)
1. Slå værktøjet fra og frakobl det fra strømkilden.
2. Drej det nederste beskyttelsesskærmsgreb (Fig.A, 12) fra
helt lukket position til helt åben position.
3. Slip grebet og iagttag, at beskyttelsesskærmen 10 vender
tilbage til helt lukket position.
Værktøjet skal efterses af et kvalificeret serviceværksted, hvisdet:
• ikke vender tilbage til helt lukket position,
• bevæger sig springende eller langsomt eller
• kommer i kontakt med klingen eller nogen del af værktøjet i
alle vinkler og skæredybder.
Klinger
ADVARSEL: For at minimere risikoen for øjenskader,
bær altid beskyttelsesbriller. Karbid er et hårdt, men
sprødt materiale. Fremmedlegemer i arbejdsemnet
som fx ledninger eller negle kan få spidserne til at revne
eller knække. Arbejd kun med saven, når den korrekte
savklinges beskyttelsesskærm er på plads. Montér klingen
korrekt med passende rotation før brug og anvend altid en
ren, skarp klinge.
Diameter Tænder Opgave
190 mm 18 Hurtigt langsnit
190 mm 24 Langsnit
190 mm 40 Generelle formål
Hvis du har brug for assistance vedrørende klinger, kontakt din
lokale D
eWALT
forhandler.
Tilbageslag
Tilbageslag er en omgående reaktion på en savklinge, der er
blokeret, binder eller sidder skævt, og medfører en ukontrolleret
sav, som kører ud og ind af arbejdsemnet imod operatøren. Når
klingen er blokeret eller binder stramt, når skæringen lukker
sammen, standser klingen, og motorreaktionen driver hurtigt
enheden tilbage imod operatøren. Hvis klingen bliver forvredet
eller skævvredet i savsnittet, kan tænderne på det bagerste
hjørne af klingen grave ind i materialets overflade og medføre,
at klingen arbejder sig op af snittet og springer tilbage imod
operatøren.
Tilbageslag er en omgående reaktion på en savklinge, der er
blokeret, binder eller sidder skævt, og medfører en ukontrolleret
sav, som kører ud og ind af arbejdsemnet imod operatøren.
1. UKORREKT UNDERSTØTNING AF ARBEJDSEMNE
a. Hængende eller ukorrekt løft af afskæringsstykket kan
medføre klemning af klingen og føre til tilbageslag
(Fig.X).
b. Skæring gennem materiale der kun er understøttet
i enderne kan forårsage tilbageslag. Når materialet
svækkes, synker det og lukket indsnittet og binder
klingen (Fig.X).
c. Afskæring af et fritbærende eller udhængende stykke
materiale fra bunden og op i en lodret retning, kan
forårsage tilbageslag. Det faldende afskæringsstykke kan
klemme klingen.
d. Afskæring af lange, smalle bånd kan forårsage tilbageslag.
Afskæring af bånd kan synke eller vride og kan lukke
indsnittet og klemme klingen.
e. Blokering af den nederste beskyttelsesskærm på
en overflade under det materiale, der skæres, kan
midlertidigt nedsætte operatørens kontrol. Saven kan
delvist løftes ud af snittet og dermed øge risikoen for
vridning af klingen.
2. UKORREKT INDSTILLING AF SKÆREDYBDE PÅ SAVEN
For at lave det mest effektive snit skal klingen kun lige stikke

17
DANSK
så langt frem, at en tand afdækkes som vist i figurH. Dette
gør det muligt for skoen at understøtte klingen og minimere
drejning og klemning i materialet. Se afsnittet Justering af
dybdeskæring.
3. VRIDNING AF KLINGE (FEJLJUSTERING AF SNIT)
a. Hårdere tryk kan med medføre vridning af klingen.
b. Hvis du prøver at dreje saven i snittet (forsøger at gå
tilbage på den afmærkede linje) kan medføre vridning
af klingen.
c. Hvis du rækker for langt eller betjener saven med dårlig
kropskontrol (ikke er i balance), kan det medføre vridning
af klingen.
d. Ændring af håndgreb eller kropsposition under skæring
kan medføre vridning af klingen.
e. Drejning af saven for at fritlægge klingen kan medføre
vridning.
4. ANVENDELSE AF SLØVE ELLER SNAVSEDE KLINGER
Sløve klinger forårsager øget belastning af saven. Som
kompensation vil en operatør normalt trykke hårdere,
hvilket belaster enheden yderligere og fremmer vridning
af klingen i indsnittet. Slidte klinger kan også have en
utilstrækkelig kropsfrigang, hvilket øger risikoen for binding
og øgetbelastning.
5. GENSTART AF ET SNIT MED KLINGETÆNDERNE
FASTKLEMT IMOD MATERIALET
Saven skal bringes op til fuld driftshastighed, før du starter
på et snit eller genstarter et snit, efter enheden har været
stoppet med klingen i indsnittet. Hvis du ikke gør det, kan
resultatet blive motorstop eller tilbageslag.
Alle andre forhold, som kunne forårsage klemning, binding,
vridning eller fejljustering af klingen, kan forårsage tilbageslag.
Se afsnittene Ekstra specielle sikkerhedsinstruktioner for
alle rundsave og Klinger for procedurer og teknikker, som vil
minimere risikoen for tilbageslag.
Justering af skæredybde (Fig. F–H)
1. Løft dybdejusteringsgrebet 17 for at løsne.
2. Du opnår den korrekte skæredybde ved at rette det
passende mærke på dybdejusteringsremmen 19 ind efter
indhakket 18 på øverste klingens beskyttelsesskærm.
3. Spænd dybdejusteringsgrebet.
4. For den mest effektive skærehandling ved hjælp af en
savklinge i hårdtmetal, indstil dybdejusteringen, således at
omkring halvdelen af en tand projekteres under overfladen
på det træ, der skal skæres.
5. I figurH vises en metode til at kontrollere den korrekte
skæredybde. Læg et stykke af det materiale, som du
planlægger at save i, langs med klingen som vist i figuren og
iagttag hvor meget tanden projekterer under materialet.
Justering af dybdejusteringsgrebet (Fig. G)
Det kan være en fordel at justere dybdejusteringsgrebet 17.
Den kan løsne sig med tiden og ramme fundamentspladen før
fastspænding.
Sådan strammes grebet:
1. Hold dybdejusteringsgrebet 17 og løsn låsemøtrik 20.
2. Justér dybdejusteringsgrebet ved at dreje det i den ønskede
retning ca. 1/8 omdrejning.
3. Spænd igen møtrik.
Justering af smigsnitvinkel (Fig. I)
Smigsnitvinkles justeringsmekanisme 8 kan justeres mellem
0° og 57°.
Du kan opnå større nøjagtighed ved skæring ved at bruge de
fine justeringsafmærkninger, der findes på drejetapbeslaget22.
1. Løft smigjusteringsgrebet 7 for at løsne.
2. Vip fundamentspladen til den ønskede vinkel ved at
rette finsmigmarkør 21 ind efter det ønskede mærke på
drejetapbeslaget(v).
3. Sænk smigjusteringsgrebet for at spænde det igen.
Smigstop (Fig. I)
DWE575 og DWE576 er udstyrede med en smigstopfunktion.
Når du vipper fundamentspladen, vil du høre et klik og mærke,
at fundamentspladen stopper ved både 22,5 og 45 grader. Hvis
ingen af disse er den ønskede vinkel, spænd igen grebet 7 ved
at sænke det. Hvis du ønsker en anden vinkel, fortsæt med at
vippe fundamentspladen, indtil grovsmigmarkøren 23 eller
finmarkøren 21 rettes ind efter det ønskede mærke.
Skærelængdeindikator (Fig. J)
Mærkerne på siden af fundamentspladen viser længden af den
kærv, der blev skåret i materialet ved den fulde skæredybde.
Mærkerne findes i trin på 5 mm.
Montering og justering af den parallelle
afskærmning (Fig. K)
Den parallelle afskærmning 24 bruges til at skære parallelt op
til hjørnet på arbejdsemnet.
Montering
1. Løsn parallelanslagets justeringsgreb 25 for at lade
parallelanslaget passere.
2. Indsæt den parallelle afskærmning 24 i fundamentspladen
9 som vist.
3. Stram justeringsstangen til parallelanslaget 25.
Justering
1. Løsn justeringsstangen til anslaget 25 og indstil
parallelanslaget 24 til den ønskede bredde.
Justeringen kan aflæses på skalaen for parallelanslaget.
2. Stram justeringsstangen til anslaget 25.
Montering af støvopsamlingstuden
(Fig. A, F, L)
Din DWE575/DWE576 rundsav er forsynet med en
støvopsamlingstud.
Sådan installeres støvopsamlingstuden
1. Løsn dybdejusteringsgrebet helt 17.
2. Anbring fundamentspladen 9 i den laveste position.
3. Ret venstre halvdel af støvopsamlingstuden 33 ind over
øverste klingens beskyttelsesskærm 13 som vist. Kontrollér

18
DANSK
at tappen indsættes i støbningsindhakket på værktøjet.
Når den er installeret korrekt, vil den klikke fuldt ud over
markørens oprindelige skæredybde.
4. Ret højre stykke ind efter det venstre.
5. Indsæt skruer og skru dem godt fast.
Styreskinnesystem (DWE576, Fig. M)
Styreskinner, der fås i forskellige længder som tilbehør, giver
mulighed for at bruge rundsaven til præcis, lige retskåret
savning og beskytter samtidig arbejdsemnets overflade mod
skade. Ved anvendelse af yderligere tilbehør, kan præcise
vinkelsnit, geringsnit og monteringsarbejde færdiggøres med
styreskinnesystemet.
Klemmer 30 kan fås til at holde styreskinnen 28 fast til
arbejdsemnet (Fig.M). Brugen af disse klemmer 30 sikrer, at
styreskinnen 28 er sikkert fastgjort til arbejdsemnet 29, hvilket
gør, at man kan arbejde sikkert. Når styreskinnen er sat til at
skærelinjen og sikkert fastgjort til arbejdsemnet, vil der ikke være
nogen bevægelse, mens der saves.
VIGTIGT: Højdeskalaen på enheden er sat til at bruge saven
uden styreskinne. Når saven bruges på styreskinnen vil forskellen
i højden være ca. 5,0 mm.
Placering af rundsaven på styreskinnen
(Fig. A, N)
Frigangen mellem rundsaven og styreskinnen (Fig.N, 28)
skal være meget lille for at opnå de bedste skæreresultater. Jo
mindre frigang des bedre vil afslutningen være på den lige linje
på arbejdsemnet.
Frigangen kan indstilles med de to skinneregulatorer (Fig.A,
26, 27 for hvert spor på basen til 0° skæring 26 og til 1–45°
smigskæring 27. Skinneregulatorerne er præcisionsknaster, der
giver mulighed for at reducere frigangen mellem enheden og
styreskinnen. Når disse regulatorer er blevet indstillet, holdes
savens sidelæns bevægelser på et minimum under savning, og
det giver en jævn skæreproces.
BEMÆRK: Regulatorerne er indstillet til minimum frigang fra
fabrikken, og kan kræve justering og indstilling, før enheden
anvendes. Brug de følgende instruktioner til at indstille
rundsaven til styreskinnen.
HUSK: Indstil skinneregulatorerne på saven til styreskinnen.
1. Indstil skinneregulatorerne på saven til styreskinnen.
2. Træk den underste beskyttelsesskærm tilbage og placer
enheden på styreskinnen, mens du kontroller, at klingen er i
den højeste position.
3. Roter regulatoren, indtil saven låses på styreskinnen.
VIGTIGT: Kontroller at saven sidder ordentligt fast på
skinnen ved at prøve at skubbe saven fremad. Kontroller, at
saven ikke bevæger sig.
4. Roter regulatoren tilbage, indtil saven glider nemt langs
med skinnen.
5. Hold skinneregulatoren i positionen og stram skruen igen.
BEMÆRK: IndstilALTID systemet ved brug af andre skinner.
Skinneregulatorerne er nu monteret for at minimere sideværts
afvigelser, når der skæres med saven på styreskinnen.
Før brug af saven, skal anti-splintskærmen 31 på styreskinnen
indstilles. se indstilling af antisplintskærm.
Indstilling af anti-splintskærm (Fig. N)
Styreskinnen 28 er udstyret med en anti-splintskærm 31, som
skal indstilles til saven før den bruges første gang.
Anti-splintskærmen 31 befinder sig på hver kant af
styreskinnen (Fig.N). Formålet med denne anti-splintskærm
er at forsyne brugeren med en synlig klingeskærelinje, mens
det mindsker flis, der forekommer langs med arbejdsemnets
skærekant under skæring.
VIGTIGT: Læs og følgALTIDPlacering af rundsaven på
styreskinnen, før der skæres i splintskærmen!
Trin til indstilling af anti-splintskærmen
(Fig. O–R)
1. Placer styrskinnen 28 på en stump træ 32 med
en minimum længde på 100 mm, der rager ud over
arbejdsemnet. Brug en klemme til at sikre, at styreskinnen er
forsvarligt sat fast på arbejdsemnet. Dette sikrer præcision.
2. Indstil enheden til 20 mm skæredybde.
3. Placer fronten af saven på den ende, der rager ud over
styreskinnen, og kontroller, at klingen er placeret foran
skinnekanten (Fig.P).
4. Tænd for saven, og skær langsomt splintskærmen
langs med skinnens fulde længde i en ubrudt handling.
Flisbeskyttelsesskærmens kant svarer nu præcist til klingens
skærelinje (Fig.Q).
For at indstille anti-splint-skærmen til den anden side af
styreskinnen fjernes saven fra skinnen, og skinnen drejes 180°.
Gentag trinene 1 til 4.
BEMÆRK: Hvis det ønskes kan anti-splintskærmen smiges til
45°, gentag derefter trinene 1 til 4. Dette giver mulighed for at
skære parallelle snit på den ene side af skinnen, og den anden
side af skinnen er indstillet til 45° smigskæring (Fig.R).
BEMÆRK: Hvis anti-splintskærmen er indstillet til
parallelskæring på begge sider, så vil klingen ikke køre igennem
til kanten af anti-splintskærmen, når enheden er savet i smig.
Det er fordi, at fikspunktet for enheden i smig ikke er stationært,
og klingen kører ud over, når enheden er i smig.
Brug det korrekte spor (Fig. S–U)
Savfundamentspladen består af to spor. Et spor er til at lave
parallelskæring, og det andet spor er til at lave smigskæring.
Indikatorerne foran på fundamentspladen (Fig.S) viser, hvilket
spor der er til hvilken anvendelse. Når der saves, så kontroller,
at linjen på fundamentspladen er på linje med sporet på
styreskinnen. FigurT viser saven i stilling til parallelskæring i
forhold til styreskinnen. FigurU viser saven i stilling til smig i
forhold til styreskinnen.
Før brugen
• Sørg for at beskyttelsesskærmene er blevet korrekt
monteret. Savklingens beskyttelsesskærm skal stå i
lukketposition.
• Sørg for at savklingen roterer i pilens retning på klingen.
• Anvend ikke meget slidte savklinger.
