Diamond ASD/50 Series User manual

Mod:ASD/50
Production code:F-50
05/2007

- 1 -
Estimado cliente:
Le felicito por su elección y le agradecemos
que se haya decidido por la compra de la máquina exprimidora
de cítricos Mod. F-50 ó F-50-A.
Estamos seguros que el producto que acaba
de recibir va ha satisfacer plenamente sus necesidades. Ha
sido construido con materiales de primera calidad y sometido a
un esmerado control, a lo largo de todo su proceso de
fabricación.
En estas páginas hallará las principales
características del producto y aquellas operaciones necesarias
que se debe realizar para el buen funcionamiento y
conservación del mismos.
Si precisa más información de nuestros
productos y sus aplicaciones, no dude en llamarnos y
solicitarnos cualquier tipo de información.
Lea ATENTAMENTE el siguiente manual y
siga fielmente sus recomendaciones. Estas advertencias están
hechas para un correcto uso de la máquina. Léalas antes de
instalarla o usarla.
Las decisiones y características que figuran en este documento
se dan a título informativo y no son de índole contractual. El
fabricante se reserva el derecho de efectuar, sin preaviso, todos
los cambios o mejoras que considere necesarios para garantizar
la calidad del producto.
E

- 2 -
Dear client,
I congratulate you for your election and thank you
for buying the automatic juicer machine, F-50 or F-50-A Model.
We are sure that the product will satisfy your
necessities fully. It has been manufactured with first quality
materials and It has been subjected to a carefully control, along
the whole manufacturing process.
In these pages you will find the main
characteristics of the product and the necessary operations for
good working and its maintenance.
If you precise more information about our products
and their applications, do not hesitate to call us and request us
more information.
These warnings are in order to do a correct use of
the machine. Read them before installing or using it.
Read carefully this manual and follow its
recommendations accurately.
The descriptions and characteristic of this document are
informative and they aren’t contractual. The maker can
make, without notice, all changes or improvements that
maybe consider necessary to guarantee the quality
product.
GB

3
5
1
4
3
2
FRUCOSOL
1. Manual de instrucciones
2. Cubos de plástico
3. Filtro
4. Rejilla posavasos
5.Caja de embalaje
)Conserve la caja y el
material de embalaje.
Pueden usarse de nuevo si
alguna vez tuviera que
transportar la máquina.
1. Operation manual
2. Plastic cubes
3. Filter
4. Base for glasses
5. Packing box
)Save the carton and
packing materials. These
can be re-used for
transporting the machine,
should it be necessary.
E
GB

4
1
7
F
R
U
C
O
S
O
L
cF
R
U
C
O
S
O
L
c
13
34
5
6
8
9
10
11
2
43
2
1
INTERIOR CAJA
2,3,5
1
6
1
6
4
E
GB

5
1. Rampa de alimentación 12. Cubos de plástico
2. Micro de seguridad 13. Carcasa frontal
3. Aros conductores 14. Motor Reductor
4. Huecos conjunto exprimidor 15. Engranajes dentados - 60
5. Tornillos de plástico 16. Engranajes dentados – 45
6. Cuchilla 17. Engranaje cónico - 29
7. Bolas conjunto exprimidor 18. Engranaje cónico - 14
8. Quita-cáscaras 19. Condensador
9. Filtro 20. Regleta
10. Embudo de filtración 21. Interruptor de puesta en marcha
11. Rejilla posavasos 22. Porta Fusibles
1. Feed Ramp 12. Plastic cubes
2. Security Micro contact 13. Open protection cover
3. Guiding loops 14. Step-down motor
4. Hollow Items 15. Tooth gearing - 60
5. Plastic screw 16. Tooth gearing - 45
6. Cutting Blade 17. Conical gearing - 29
7. Squezeer Balls 18. Conical gearing - 14
8. Peel extractor 19. Condenser
9. Filter 20. Dip stick
10. Filter funnel 21.Start switch
11. Base for glasses 22.Fuse
E
GB

6
INDICE
CONTENTS
Presentación
Desembalaje
Denominación de los
componentes
Advertencias
Instalación
1.Desembalaje
2.Emplazamiento
3.Conexión eléctrica
4.Encendido y apagado
Uso
1.Llenado del serrín
2.Funcionamiento
Medidas de Precaución
Cambio de serrín vegetal
Mantenimiento por parte del
usuario
Anomalías de la secadora
Especificaciones
Célula de seguridad del
producto
Instrucciones para el transporte
Declaración de la “CE” de
conformidad
Presentation
Unpacking
Part names
Warning
Installation
1.Unpacking
2.Positioning
3.Electrical connection
4.On and off
Use
1.Refilling of sawdust
2.Operating
Cautions
Change of the vegetable
sawdust
User maintenance
Dryer-polisher for cutlery
trouble
Specifications
Security of the product
document
Moving Instructions
Conformity declaration “EC”
E
GB

7
ADVERTENCIAS
Lea todas las instrucciones antes de usar la máquina y guárdelas para
posteriores consultas. El fabricante declina toda responsabilidad de no
respetarse las normas del manual.
La presente máquina es una exprimidora automática para cítricos.
Esta máquina debe ser destinada solo para el uso para el cual ha sido
fabricada. Otro uso inapropiado sería peligroso. El fabricante no se
hace responsable por daños eventuales producidos por un uso
inapropiado.
Antes de instalar y usar la máquina se debe leer atentamente el
presente manual.
El fabricante podrá introducir cambios técnicos o estéticos sin previo
aviso.
WARNINGS
Read all instructions carefully before using de machine and keep them
for future reference. The maker declines all responsibility if the
standardises of manual are not respected.
The present machine is an automatic juicer machine for citric fruits.
This machine should be only used for the purpose for which it has
been designed. Any other use is inappropriate and therefore
dangerous. The manufacturer will not be responsible for any damages
caused by inappropriate use.
Before installing and using the machine read carefully this instruction
manual.
The maker will be able to introduce technical or aesthetic changes
without previous notice.
E
GB

8
INSTALACIÓN
La instalación incorrecta puede resultar en deterioro de la
máquina. Sírvase observar de lo siguiente durante la primera
instalación y siempre que reubique la máquina.
1.- DESEMBALAJE
)Colocar la caja sobre una superficie plana y con la flecha de
la caja señalando siempre hacia arriba.
)Cortar los flejes exteriores. Abrir la parte inferior donde se
encuentra apoyada la máquina y sacar la caja de cartón
tirando hacia arriba .
INSPECCIONE LA MÁQUINA POR SI HA SUFRIDO DAÑOS EN EL
TRANSPORTE O MANEJO INDEBIDO. Presentar una reclamación
antes de 24 horas a la empresa de transportes, si fuera necesario.
)Retirar los trozos de poli estireno que se encuentran
protegiendo a la máquina.
)Una vez realizadas estas operaciones, proceder a comprobar
que todos los elementos de la máquina se encuentran en la
posición correcta, según el apartado de “Denominación de los
Componentes”.
2.- EMPLAZAMIENTO
`Para asegurar un óptimo funcionamiento,
colocar la máquina en un sitio totalmente
plano.
`Una vez situada la máquina , desenroscar
las dos patas traseras de tal forma que los
ejes delanteros tengan una ligera inclinación
hacia abajo. (FIG. 0)
`No desplazar la máquina cuando este
funcionando.
E
FIG.
0

9
INSTALLATION
Improper installation may damage the dryer machine. Pleased
note the following during initial installation and whenever the
dryer machine is moved.
1.- UNPACKING
)Place the box on a plane surface and with the arrow of the
box always pointing out up.
)Cut the external strips. Open the inferior part where it is
leaning the machine and take out the cardboard container
throwing up.
INSPECT THE MACHINE FOR POSSIBLE DAMAGES IN THE
TRANSPORT OR UNDUE HANDLING. If it was necessary present a
reclamation 24 hour before immediately to the transport company.
)Retire the poli styrene pieces that are protecting to the
machine.
)One carried out this operations, proceed to check that all the
elements of the machine is in the correct position, according
to the “Part name” section.
2.- POSITIONING
`For assuring a good operation, place the
machine in a completely plane place.
`Once located machine, uncoil the two
back screw such a form that the front
axles have a slight inclination down.
(FIG. 0)
`Don’t Displace machine when this
working.
GB
FIG.
0

10
3.- CONEXIÓN ELÉCTRICA
ÂEVITE TODA PUESTA EN MARCHA ACCIDENTAL. Antes
de conectar el aparato, verificar que todos los elementos de
la máquina estén bien colocados, de lo contrario podría
causar una avería.
ÂCOMPRUEBE QUE EL VOLTAJE DE LA RED se
corresponde con el de la chapa de identificación de la
máquina.
ÂLA INSTALACIÓN DE CONEXIÓN debe poseer protección
diferencial y magneto térmica propia; también protegida
aguas arriba.
ÂNO PONGA EL APARATO EN FUNCIONAMIENTO SI EL
CABLE O ENCHUFE ESTÁN DAÑADOS.
ÂCONECTE EL ENCHUFE a la red (220 V – 230 V)

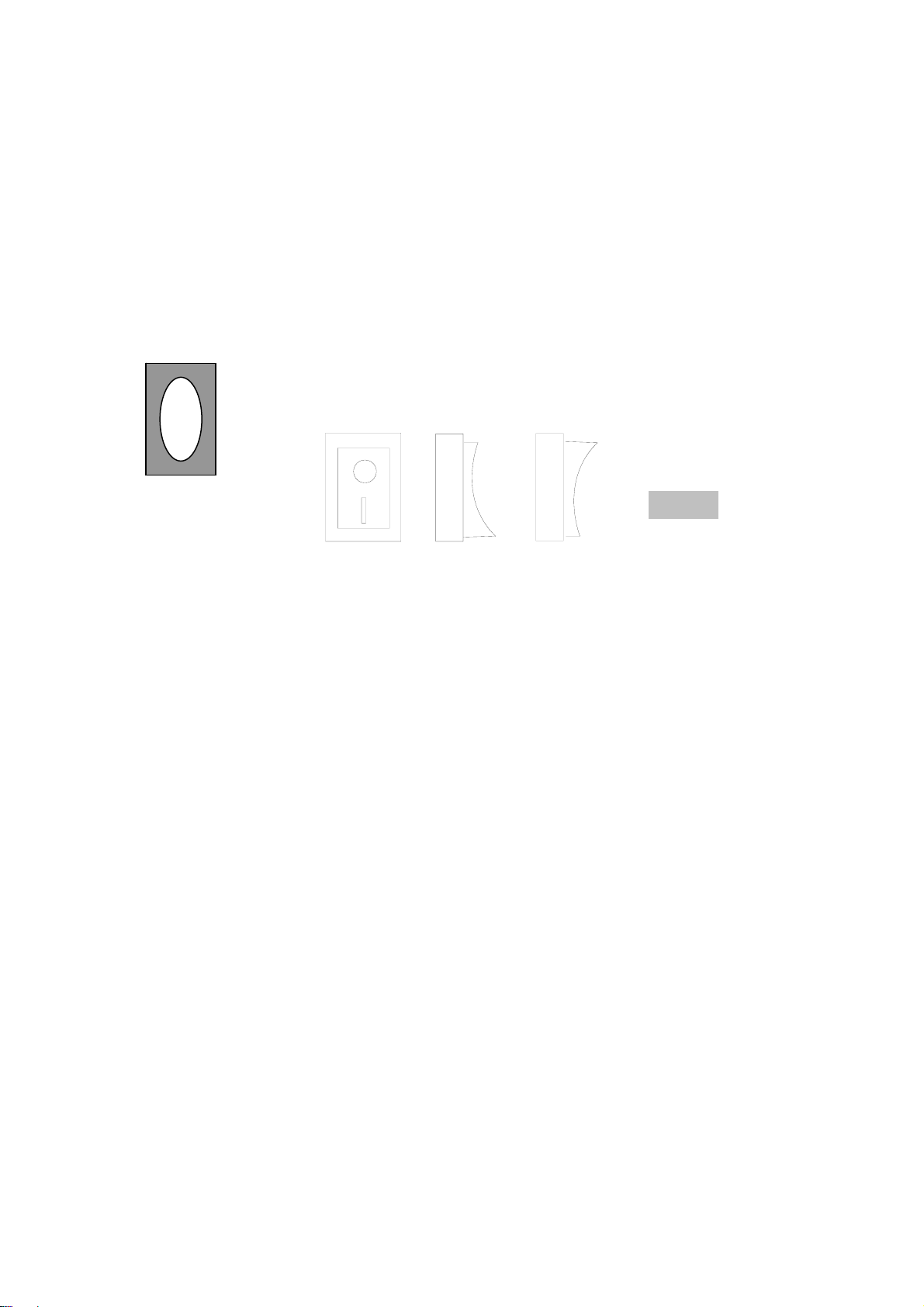

4.- ENCENDIDO Y APAGADO
off on
•Compruebe que todos los elementos de la máquina están en su
posición correcta y que el enchufe de la máquina esta conectado a
la red de (220 V – 230 V).
•El interruptor esta situado en un lateral derecho de la maquina,
para proceder a la puesta en marcha presione el interruptor de tal
forma que el circulo quede en la zona que sobresalga. (FIG. 1)
•Para parar la máquina pulse el interruptor de tal forma que la raya
quede en la zona que sobresalga. (FIG. 1)
•El modelo F-50-A posee un interruptor de encendido y apagado
independiente para el alimentador, en la parte superior derecha.
E
FIG.
1

11
3.- ELECTRICAL CONNECTION
ÂAVOID ALL ACCIDENTAL GROUND STARTING. Before
connecting the machine, verify that all elements of machine
is good placed, otherwise it could cause a mishap.
ÂCHECK THAT VOLTEGE OF ELECTRIC NETWORK is the
same of identification foil of machine.
ÂCONNETION INSTALATION should possess differential
protection and own thermal magneto, also protected
upstream.
ÂNO START MACHINE IF ELECTRIC CABLE OR PLUG
ARE DAMAGED.
ÂCONECT PLUG to the electric network (220 V – 230 V)

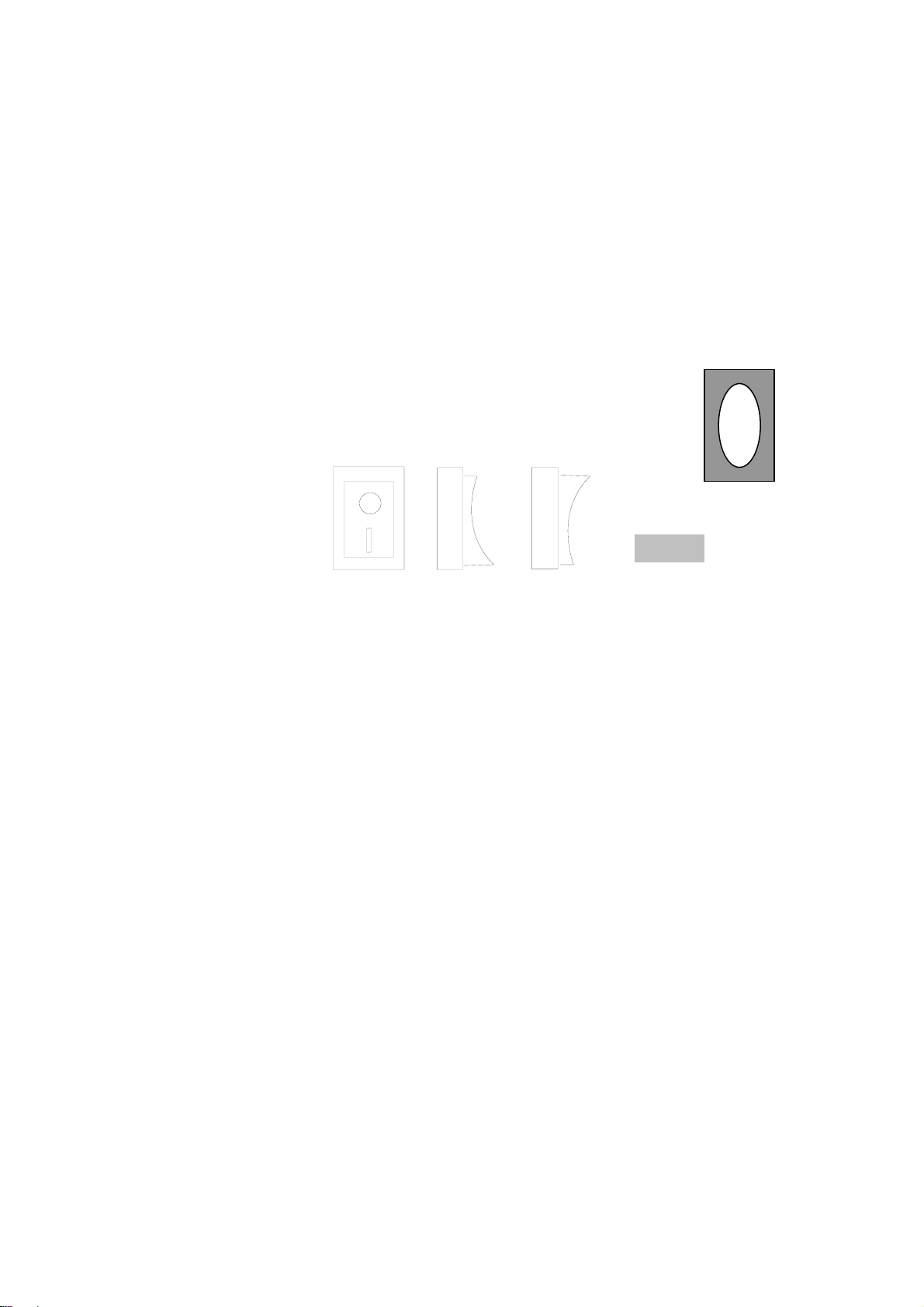

4.- ON AND OFF
off on
•Check that all elements of machine are in good position and that
machine’s plug is connected to electric network of (220 V – 230
V).
•The switch is located in a right lateral of the machine, to proceed to
the ground starting you presses the switch such a form that the
circulate is in the area that stands out. (FIG. 1)
•For stop machine, presses the switch such a form that the line is in
the area that stands out. (FIG. 1)
•The model F-50-A have an independent start switch for the feeder,
at the right top of the machine.
GB
FIG.
1

12
USO
Antes de poner en servicio la máquina sigua cuidadosamente
estas indicaciones:
1) FUNCIONAMIENTO
Una vez realizada las operaciones de instalación y conexión
eléctrica. La máquina esta lista para el uso.
* Coloque cada uno de los cubos de plástico en los laterales y
un recipiente (vaso, jarra,...) en la rejilla posa vasos.
* Asegúrese que el interruptor principal esta en la posición de
APAGADO. Si se trata del modelo F-50-A compruebe que el
interruptor del alimentador también está apagado. Conecte el
enchufe de la máquina a la red eléctrica. (FIG. 2)
* Asegúrese que la carcasa está cerrada.
* Presione el interruptor en posición de ENCENDIDO. La
máquina comenzará a funcionar de inmediato. Si se trata del
modelo F-50-A usted deberá presionar el interruptor del
alimentador antes del principal para que la máquina comience
a funcionar.
* Coloque los cítricos en la rampa de alimentación.(FIG. 3)
Las máquinas están preparadas para exprimir tanto, naranjas,
como limones, limas, mandarinas, pomelos o toronjas, siempre
y cuando se estén respetando las dimensiones del diámetro
recomendado en cada uno de los modelos.
DIAMETROS RECOMENDADOS DE LOS CÍTRICOS
MODELO F-50 Todos los diámetros hasta un máximo 85 mm
MODELO F-50-A Todos los diámetros hasta un máximo 80 mm
E

13
IMPORTANTE
No alimente nunca la máquina con cítricos congelados o
demasiado fríos. Esto produciría el mismo efecto que alimentarla
con bolas de metal.
Siempre que utilice limones para la exprimidora, previamente
deberá seccionar los laterales salientes, dándole de este modo
una forma más regular y redondeada al fruto.
* Tras comenzar a alimentar la máquina con los cítricos
realizará de forma automática todo el proceso de exprimido.
Una vez finalizado el exprimido usted obtendrá un zumo filtrado
y limpio en el recipiente que coloco en la rejilla posavasos.
* No olvide presionar el interruptor para apagar la máquina
una vez haya obtenido la cantidad de zumo deseada.
F
R
U
C
O
S
O
L
c
F
R
U
C
O
S
O
L
c
F
R
U
C
O
S
O
L
c
F
R
U
C
O
S
O
L
c
F
R
U
C
O
S
O
L
c
F
R
U
C
O
S
O
L
c
FRUCOSOL FRUCOSOL
FIG.
2
FIG.
3
E

14
USE
Before start working, read carefully these indications:
1) OPERATION
Once the operation of installation and electrical connection are
carried out, the machine is prepared for use.
* Place each the plastic cubes in the laterals and a recipient
(glass, jar,...) in the base for glasses.
* Make sure that master switch is in OFF position. If it is the F-
50-A model, check that the feeder switch is also off. Connect
the plug of machine to the electrical net (FIG.2)
* Make sure that the cover is closed.
* Push ON switch . Machine will begin to work immediately. If it
is the model F-50-A press the feeder switch before the main
switch so that the machine begins to work.
* Place the citric fruits in the feeding ramp or feeder.(FIG.3)
The machines are prepared to squeeze, oranges, lemons,
limes, mandarins and grapefruits, provided you are respecting
the dimensions of recommended diameter in each models.
RECOMMENDED DIAMETER OF THE CITRIC FRUIT
MODEL F-50 All the size to 85 mm
MODEL F-50-A All the size to 80 mm
GB

15
IMPORTANT
Never feed the machine with frozen or too cold citric fruits. This
would produce the same effect that to feed the machine with
metal balls.
Every time you use lemons for the squeezer, cut the salient
laterals, giving a more regular and more rounded form this way to
the fruit.
* After beginning to feed the machine with the citrus fruits, the
squeezer will carry out in an automatic form the squeezer
process. Once the process is finished, you will obtain a filtered
and clean juice in the recipient that you placed in the base for
glasses.
* Don’t forget to press the switch to turn off the machine once
you have obtained the quantity of juice that you wanted.
F
R
U
C
O
S
O
L
c
F
R
U
C
O
S
O
L
c
F
R
U
C
O
S
O
L
c
F
R
U
C
O
S
O
L
c
F
R
U
C
O
S
O
L
c
F
R
U
C
O
S
O
L
c
FRUCOSOL FRUCOSOL
FIG.
2
FIG.
3
GB

16
2) LIMPIEZA DE LA MÁQUINA
La persona responsable de la máquina se encargará de tenerla
en perfectas condiciones sanitarias, teniendo especial atención
en los periodos de paro prolongado de la unidad. Para ello
llevará a cabo todas las limpiezas que sean necesarias,
evitando así cualquier riesgo de contaminación.
* DESMONTAJE DE LA MÁQUINA
- Asegurarse que el interruptor general esté en la posición de
parada.
- Desconectar el enchufe de la máquina de la red eléctrica.
- Extraer el filtro y los cubos contenedores de cáscaras.
- Abra la carcasa frontal y asegúrese que el mecanismo de
exprimido está desactivado.
- Retirar los quita-cáscaras de ambos lados.
- Desenroscar los cuatro tornillos del conjunto exprimidor.
- Extraer conjuntamente la bola y el hueco del lado derecho.
Realice la misma operación con el lado izquierdo.
- Póngase unos guantes protectores para prevenir cualquier
corte y quite la cuchilla tirando hacia arriba.
* Una vez desmontadas todas las piezas del equipo exprimidor
que estén en contacto con el zumo se debe proceder a su
limpieza.
La limpieza se puede realizar bien de forma manual o bien en
el lavavajillas. En ambos casos por cuestiones de higiene es
obligatorio usar un jabón neutro. Nunca emplear para su
limpieza productos abrasivos, disolventes, limpiadores de
metales, limpiadores de cristales o detergentes no diluidos.
E

17
Antes de poner las piezas del equipo exprimidor limpie la parte
frontal de la máquina y la carcasa para eliminar cualquier
residuo. Utilice una esponja húmeda en jabón neutro.
* MONTAJE DE LA MÁQUINA
Una vez completadas las anteriores operaciones se puede
proceder a montar de nuevo las piezas.
_ Antes de comenzar, comprobar que el cable de la máquina
se encuentre desconectado de la red eléctrica y el interruptor
en posición de apagado.
_ Coloque la cuchilla en la ranura central y asegúrese de que
la pieza hace tope. Por seguridad esta operación siempre se
debe realizar con unos guantes protectores puestos.
_ Emplace de nuevo la bola y el hueco, encajándolos de dos en
dos. Recuerde que el hueco esta en la parte superior y la bola
en la parte inferior; el diseño de la máquina impedirá cualquier
montaje incorrecto en este sentido.
_ Enrosque de nuevo los cuatro tornillos negros que sujetan el
conjunto exprimidor.
_ Coloque cada quita-cáscaras en su lateral. MUY
IMPORTATE: Estas piezas deben colocarse correctamente,
para hacerlo fíjese en el apartado de “Denominación de los
componentes” y a la pegatina indicadora de posicionamiento de
los quita-cáscaras.
_ Asegúrese que todos los componentes están bien colocados.
Proceda a cerrar la carcasa y compruebe que hace tope en el
interruptor de seguridad.
_ Con la máquina cerrada coloque el filtro limpio y los cubos
para recoger los desperdicios en los laterales de la máquina.
* Antes de volver a emplear la máquina, compruebe
cuidadosamente el perfecto funcionamiento de los dispositivos
de seguridad. Compruebe que las piezas móviles estén en
buen estado de funcionamiento, que no atasquen y que no
estén dañadas.
E

18
Todos los componentes deben estar montados adecuadamente
y cumplir los requisitos para garantizar el perfecto
funcionamiento del aparato.
* Se recomiendan dos limpiezas diarias como mínimo. Aparte
de esto se deberá limpiar y vaciar el filtro y los cubos de
desperdicios tantas veces como sea necesario. Estas
operaciones se realizarán siempre con la máquina apagada.
* LIMPIEZA DEL ALIMENTADOR PARA EL MOD. F-50-A. Se
recomienda una limpieza mínima por semana del alimentador
automático del modelo F-50-A.
_ Asegurarse que el interruptor general esta en la posición de
parada y desconectar el enchufe de la máquina de la red
eléctrica.
_ Suelte el tornillo negro de la parte superior.
_ Extraiga la plancha giratoria para poder efectuar la limpieza
correctamente.
_ Limpie el interior del alimentador y la plancha giratoria con un
paño húmedo con agua templada.
_ Proceda de nuevo a colocar a su posición original todas las
piezas.
Una dejadez en las operaciones de limpieza repercutirán de
forma directa en el aspecto exterior de la máquina y a su vez
en la imagen de su negocio. Si observa algún deterioro en
algún elemento de la máquina no dude en llamar a nuestro
servicio post-venta.
E

19
2) CLEANNING OF THE MACHINE
The person in charge of the machine will take charge to have it
under perfect sanitary conditions, paying special attention to
long stop-periods. You will carry out all the cleanings that are
necessary, avoiding any pollution risk this way.
* DISASSEMBLY OF THE MACHINE
- Make sure that the master switch is in OFF position .
- Disconnect the plug of the machine to the electric net.
- Extract the filter and the peel containers.
- Open the front cover and make sure that the squeezed
mechanism is not activated.
- Retire the peel extractor of the sides.
- Uncoil the four screws of the squeezed mechanism.
- Extract the ball and the hole in the right side jointly. Carries out
the same operation with the left side.
- Put on some protective gloves to prevent any cut and remove
the cutting blade pulling up.
* Once all the pieces of the squeezed mechanism that they are
in contact with the juice are dissembled you should proceed to
their cleaning.
The cleaning can be carried out manually or in the dishwasher.
In both cases for hygiene questions it is obligatory to use a
neuter soap. Never use for their cleaning abrasive, solvent
products, metal cleaners, glasses cleaners or detergents that
are not diluted.
Before putting the pieces of the squeezed mechanism clean the
front part of the machine and the cover to eliminate any residue.
Use a humid sponge in neuter soap.
GB
