DigiSender ZX7
MODEL: DG458
Quad Input 5.8GHz Wireless AV Sender
®
IMPORTANT: ALWAYS KEEP THIS INSTRUCTION MANUAL FOR FUTURE REFERENCE
WICHTIG: HEBEN SIE DIESE BEDIENUNGSANLEITUNG ZU REFERENZZWECKEN AUF
IMPORTANT : VEUILLEZ CONSERVER CE MODE D’EMPLOI AFIN DE POUVOIR VOUS Y REPORTER SI BESOIN
BELANGRI K: GELIEVE DEZE INSTRUCTIEHANDLEIDING ALTI D TE BEWAREN VOOR LATER GEBRUIK
ENGLISH (EN)ENGLISH (EN)
DEUTSCH (DE)
FRANCAIS (FR)
NEDERLANDS (NL)
©2010 AEI Security & Communications Ltd. All rights reserved.
Registered in England: 02831823
AEI Security & Communications Ltd
Weslake Industrial Park
Rye Harbour Road, Rye
East Sussex
TN31 7TE
United Kingdom
IR Systeme Technik and DigiConnector are trademarks of AEI Security & Communications Ltd.
DigiSender is a registered trademark of AEI Security & Communications Ltd.
SPECIFICATIONS
DG458 Transmitter :
Remote Relay Receiver 433.92MHz
Audio/Video Frequency 5.7250GHz ~ 5.8750GHz
Modulation FM
Video Input Level 1V PP/75Ω
Colour Video Input Phase Alternate Line (PAL)
Audio Input Level 1.0v PP (Mod 1KHz, Dev 15KHz)
Audio Bandwidth 10Hz - 22KHz (-1dB)
Input Connectors 2x DigiConnector™ SCART
2x Phono (Audio L & R, Video)
Power Source 12V, 300mA
DG458 Receiver :
Remote Relay Transmitter 433.92MHz
Audio/Video Frequency 5.7250GHz ~ 5.8750GHz
Modulation FM
Video Output Level 1V PP/75Ω
Sensitivity -90dBm
Audio Output Level 1.0V PP (Mod 1KHz, Dev 15KHz)
Audio Bandwidth 10Hz - 22KHz (-1dB)
Output Connectors Euro SCART
Phono (Audio L & R, Video)
Power Source 12V, 300mA

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
lease read this instruction manual carefully prior to installationage 02
Table of Contents
ENGLISH
Introduction 03
Step 1 - Unpack your DigiSender® ZX7 04
Step 2 - Install the Transmitter 05-06
Step 3 - Install the IR Systeme Technik™ 07
Step 4 - Install the Receiver 08
Step 5 - Using the DigiSender® ZX7 09-12

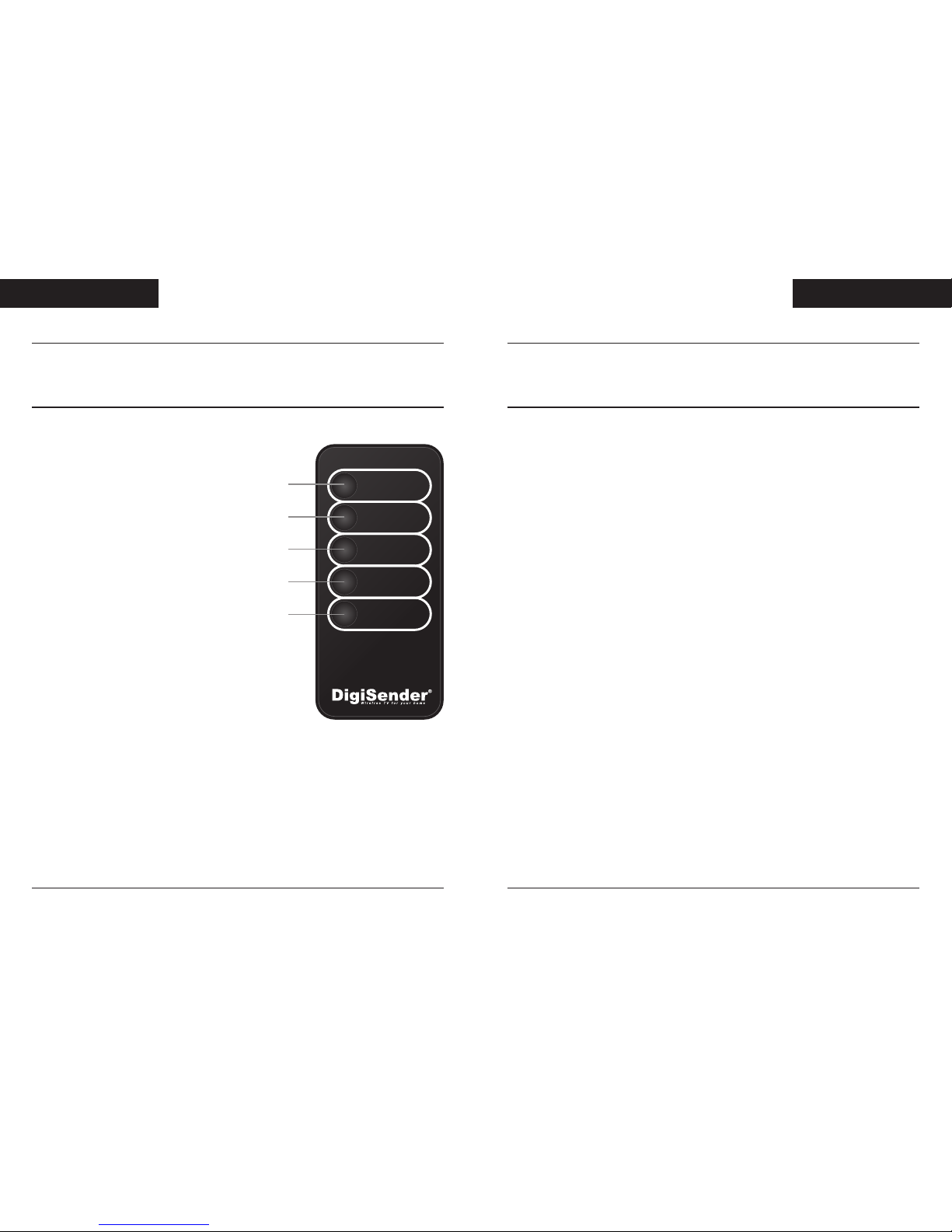

The DigiSender® Remote Control 10
DigiSender® ZX7 Basic Functions 11
DigiSender® ZX7 Advanced Functions 12
Upgrades and Accessories 13
Troubleshooting 14-17
Picture Problems 14-15
Audio Problems 16
Problems Controlling Your Source Equipment 17
Technical Support 18
DEUTSCH
Einführung 19
Schritt 1 - Überprüfung des ackungsinhalts 20
Schritt 2 - Installieren Sie die Sender 21-22
Schritt 3 - Einrichten der IR Systeme Technik™
Fernbedienungserweiterung 23
Schritt 4 - Installieren Sie die Empfänger 24
Schritt 5 - Gebrauch des DigiSender® ZX7 25-28
Die Fernbedienung des DigiSender® 26
DigiSender® ZX7 Basisfunktionen 27
DigiSender® ZX7 Erweiterte Funktionen 28
Erweiterungen und Zusatzgeräte 29
roblemløsung 30-33
Bildprobleme 30-31
Tonprobleme 32
Fernbedienungserweiterung 33
Technischer Support 34
FRANCAIS
résentation 35
Étape 1 - Déballez votre DigiSender® ZX7 36
Étape 2 - Installation du Emettuer 37-38
Étape 3 - Installation du IR Systeme Technik™ 39
Étape 4 - Installation du Receptuer 40
Étape 5 - Utilisation du DigiSender® ZX7 41-44
Télécommande du DigiSender® 42
DigiSender® ZX7 Fonctions principales 43
DigiSender® ZX7 Fonctions avancées 44
Mises à jour et accessoires 45
Depennage 46-49
Problémes d’image 46-47
Problémes de Son 48
Problémes de commande de l’équipment source 49
Assistance Technique 50
NEDERLANDS
Inleiding 51
Stap 1 - Uw DigiSender® ZX7 uitpakken 52
Stap 2 - Installeer de Zendapparaat 53-54
Stap 3 - Installeer de IR Systeme Technik™ 55
Stap 4 - Installeer het Ontvangapparaat 56
Stap 5 - De DigiSender® ZX7 gebruiken 57-60
De afstandsbediening van de DigiSender® 58
DigiSender® ZX7 Standaardfuncties 59
DigiSender® ZX7 Geavanceerde functies 60
Upgrades & Accessoires 61
robleemoplossing 62-65
Beeldproblemen 62-63
Geluidsproblemen 64
Problemen bij het bedienen van de
bronapparatuur 65
Technische ondersteuning 66
Document of Conformity 67

lease read this instruction manual carefully prior to installation age 03
DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
Introduction
Congratulations on purchasing the DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender. This
product represents state of the art wireless audio and video technology and the most advanced
Infra-Red relay technology at exceptional value for money.
You can now enjoy DVD quality video and Hi-Fi stereo sound from your Satellite, Cable, Freeview,
DVD or VCR in another room in your home.
The DigiSender® ZX7 is a Wireless AV sender with a difference. Because it uses 5.8GHz to transmit
rather than the much more common 2.4GHz, you can use the DigiSender® ZX7 without the worry of
interference from wireless routers, Bluetooth devices and other wireless products. It also incorpo-
rates our advanced DigiEye™ remote relay technology allowing flawless operation with every set top
box ever made.
Benefit from 5.8GHz transmission, 2 SCART Inputs, 2 Phono, 4 Audio/Video Channels, 16
Remote Relay Channels and unsurpassed compatibility with the new DigiSender® X7!
ENGLISH (EN)
age 66
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
Technische Ondersteuning
AEI Security & Communications Ltd verbindt zich ertoe hun klanten van een eersteklas klantendi-
enst en technische ondersteuning te voorzien.
Wij hebben 2 methodes voor u om technisch advies over dit product te krijgen.
In drukke periodes zouden we u voorstellen om het web en de e-mail-mogelijkheden te gebruiken
om ondersteuning te krijgen.
1. Op het web...
Gratis technisch advies is on-line beschikbaar 24/7 op onze speciaal daarvoor gemaakte onderste-
unende website:
http://www.aei.eu
2. Per e-mail...
U kan onze ingenieurs contacteren per e-mail. Zorg er voor dat u uw probleem duidelijk uitlegt en
dat u vermeldt welk model u aangekocht hebt.
[e-mail]

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
lease read this instruction manual carefully prior to installationage 04

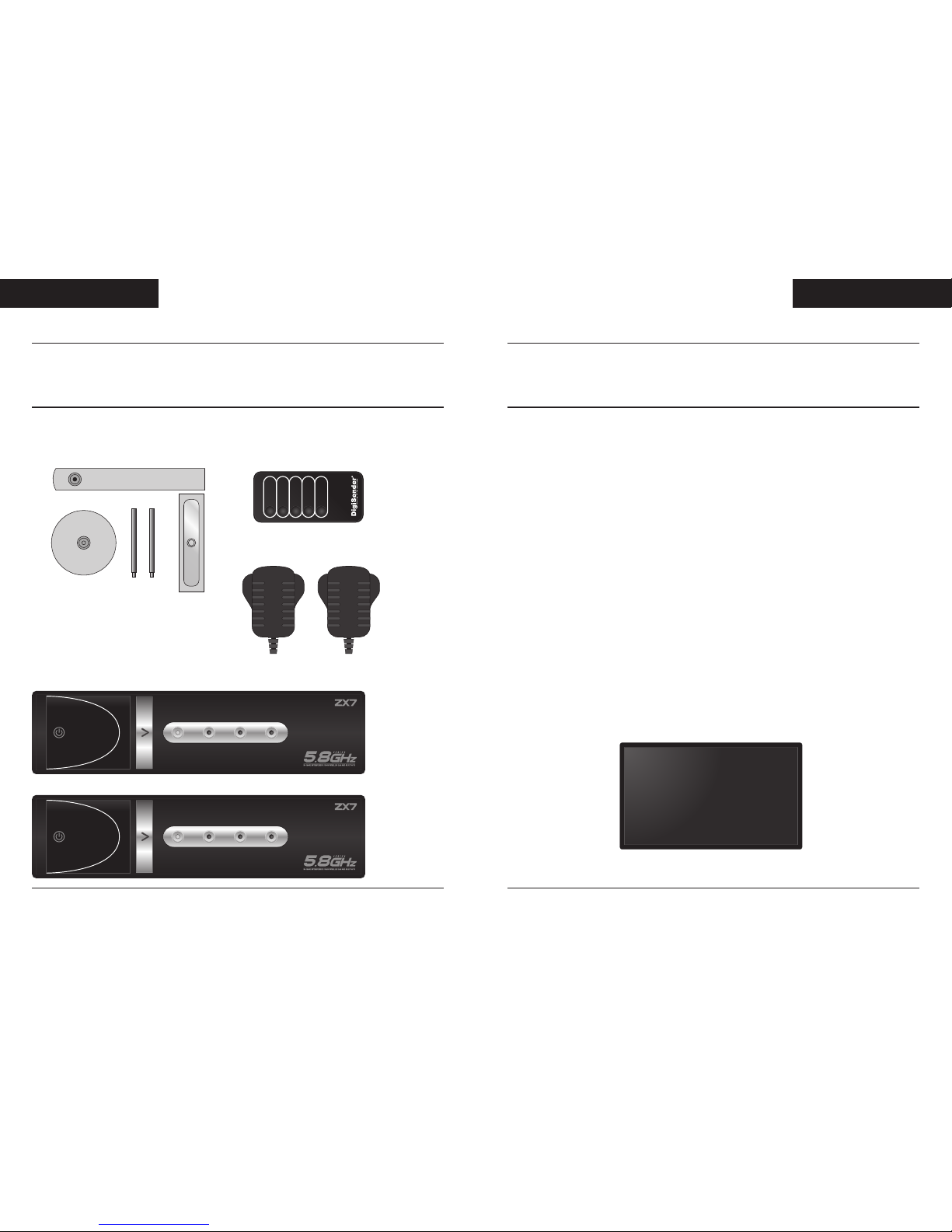

Step 1 - Unpack your DigiSender® ZX7
ENGLISH (EN)
All DigiSender® orders are computer weight checked when packed. However, it is a good idea to
check all kit contents are present before proceeding with the installation.
POWER
1234
RECEIVER
POWER
1234
TRANSMITTER
Receiver
Transmitter
2 x Power Supply
IR Systeme Technik™
POWER
Input 1 DigiConnector™ 1 Input 2 DigiConnector™ 2 Input 3 Aux 1 Input 4 Aux 2
Remote Control
age 65
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
Probleemoplossing
Problemen bij het bedienen van de bronapparatuur
Doe het volgende als het u niet lukt uw bronapparatuur vanuit de andere kamer met de afs-
tandsbediening te bedienen:
1) Controleer of de IR Systeme Technik™-infraroodzender op de DigiSender®-zender is aanges-
loten.
2) Zorg ervoor dat u in de andere kamer de juiste afstandsbediening gebruikt. Zo dient u als u het
satellietkanaal wilt veranderen de afstandsbediening van de satellietschotel te gebruiken.
3) Controleer of de IR Systeme Technik™-infraroodzender naar de afstandsbedieningssensor van
uw bronapparatuur is gericht.
4) Zet de infraroodzender met behulp van het meegeleverde verlengstuk verder bij de bronappa-
ratuur vandaan.
5) Zet zowel de zender als de ontvanger verder bij de andere elektronische apparatuur vandaan.
6) Selecteer een nieuw relaiskanaal voor de afstandsbediening en zorg ervoor dat op de zender en
de ontvanger hetzelfde kanaal is ingesteld.
7) Houd de afstandsbediening dichterbij de
DigiSender®-ontvanger.
8) Vervang de batterijen van de afstandsbe-
diening van de bronapparatuur.
WATCH A VIDEO
INSTALLATION
& TROUBLESHOOTING GUIDE
Available online at: www.aei.eu/video
WATCH A VIDEO
INSTALLATION
& TROUBLESHOOTING GUIDE
Available online at: www.aei.eu/video

lease read this instruction manual carefully prior to installation age 05
DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender

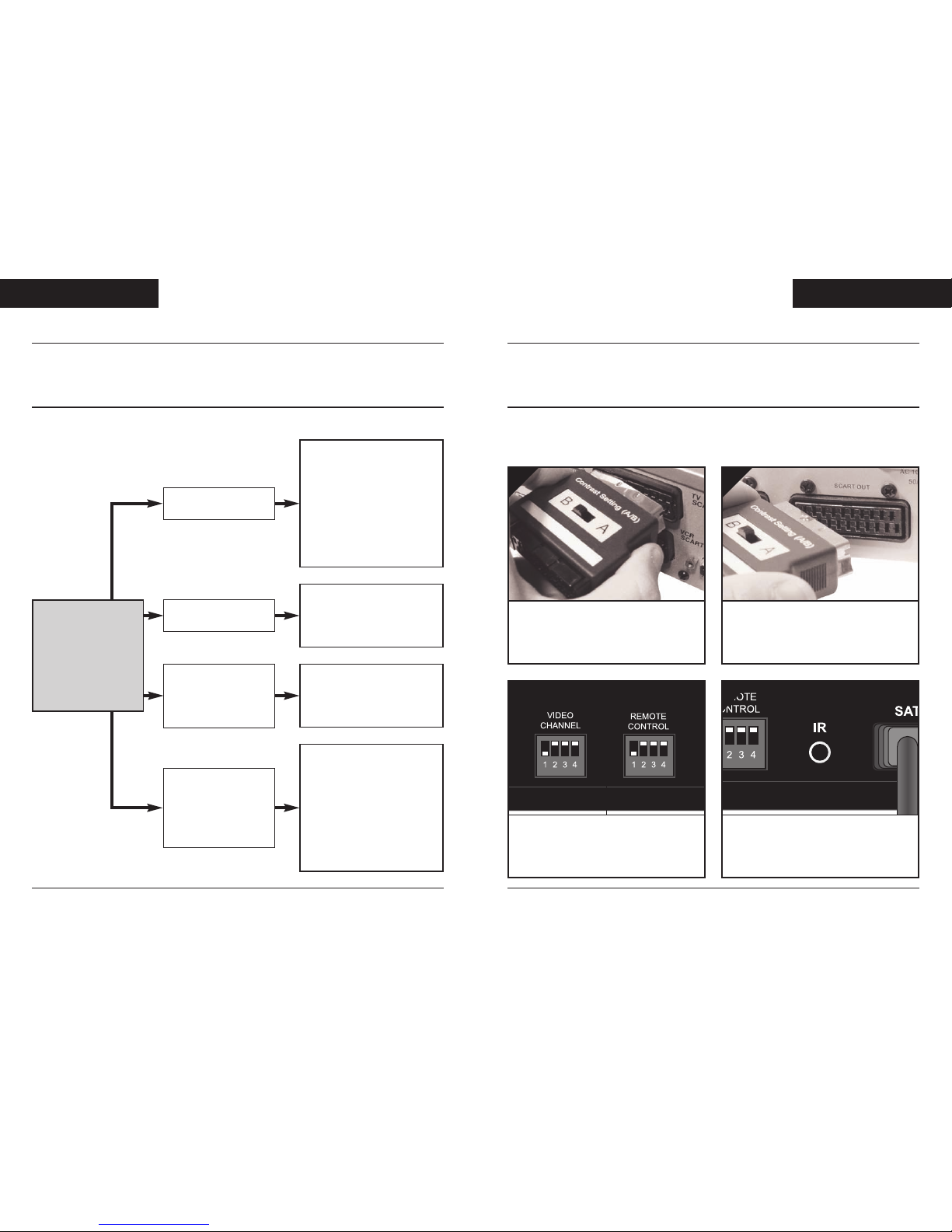

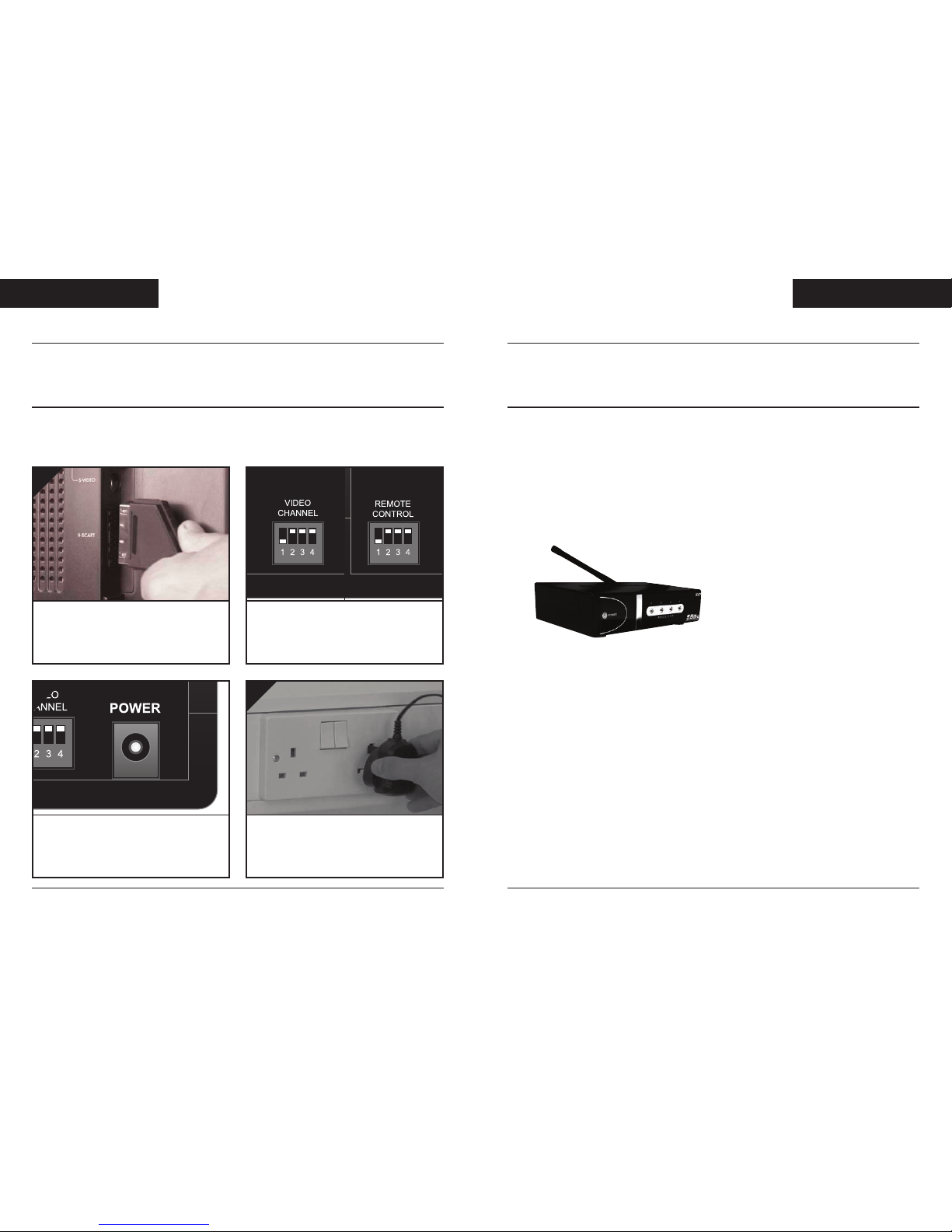

Step 2 - Install the Transmitter
ENGLISH (EN)
Ensure that the Audio/Video and Remote Relay
Channel switches on the back of the Transmitter
are set to 1.
3.
Connect DigiConnector™ 1 to your Satellite,
Cable or Freeview box. Use the SCART socket
labelled ‘TV’ or ‘OUT’. Connect any existing
SCART lead into the rear of the DigiConnector™.
1.
The Transmitter will send the audio and video from a connected source (your Satellite receiver or
DVD Player for example) to the Receiver, located in another room in your home.
Connect the IR Emitter to the socket labelled ‘IR’
on the back of the Transmitter. See age 07 for
more information on installing the IR Systeme
Technik™.
4.
Connect DigiConnector™ 2 to your DVD layer,
HDD Recorder or VCR. Use the SCART socket
labelled ‘TV’ or ‘OUT’. Connect any existing
SCART lead into the rear of the DigiConnector™.
2.
age 64
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
Probleemoplossing
Geluidsproblemen
V: Wat is er aan
de hand met het
geluid?
Ik heb beeld maar ik hoor
niets.
Het geluid is vervormd.
Er is een zoemend geluid.
Het lijkt te verergeren bij
on-screen menu's of
helder beeld.
1. Ontkoppel de SCARTs van zowel
de zender als de ontvanger. Verbind
de lijnen opnieuw waarbij u er voor
zorgt dat ze vast in de stekkers zitten.
Zet het volume op het bronapparaat
zoals uw satelliet-/kabelontvanger of
DVD-speler lager.
Verander de A/B constrastinstelling
op de DigiConnector™ zender die
verbonden is met het storende appa-
raat.
Er is een sissend geluid
en de volumeknop moet
hoger gezet worden op de
tweede TV om ook maar
iets te horen.
1. Draai het outputvolume hoger
(indien mogelijk) op de bronappa-
ratuur, zoals uw satelliet-/kabelont-
vanger of DVD-speler.
2. Zorg er voor dat de zender en de
ontvanger binnen bruikbaar bereik
staan (40 m gemiddeld)
3. Schakel uw microgolfoven uit indi-
en u die hebt.

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
lease read this instruction manual carefully prior to installationage 06
continued...
ENGLISH (EN)
Connect the ower Supply Unit ( SU) to an
available mains socket and switch on at the back
of the Transmitter.
6.

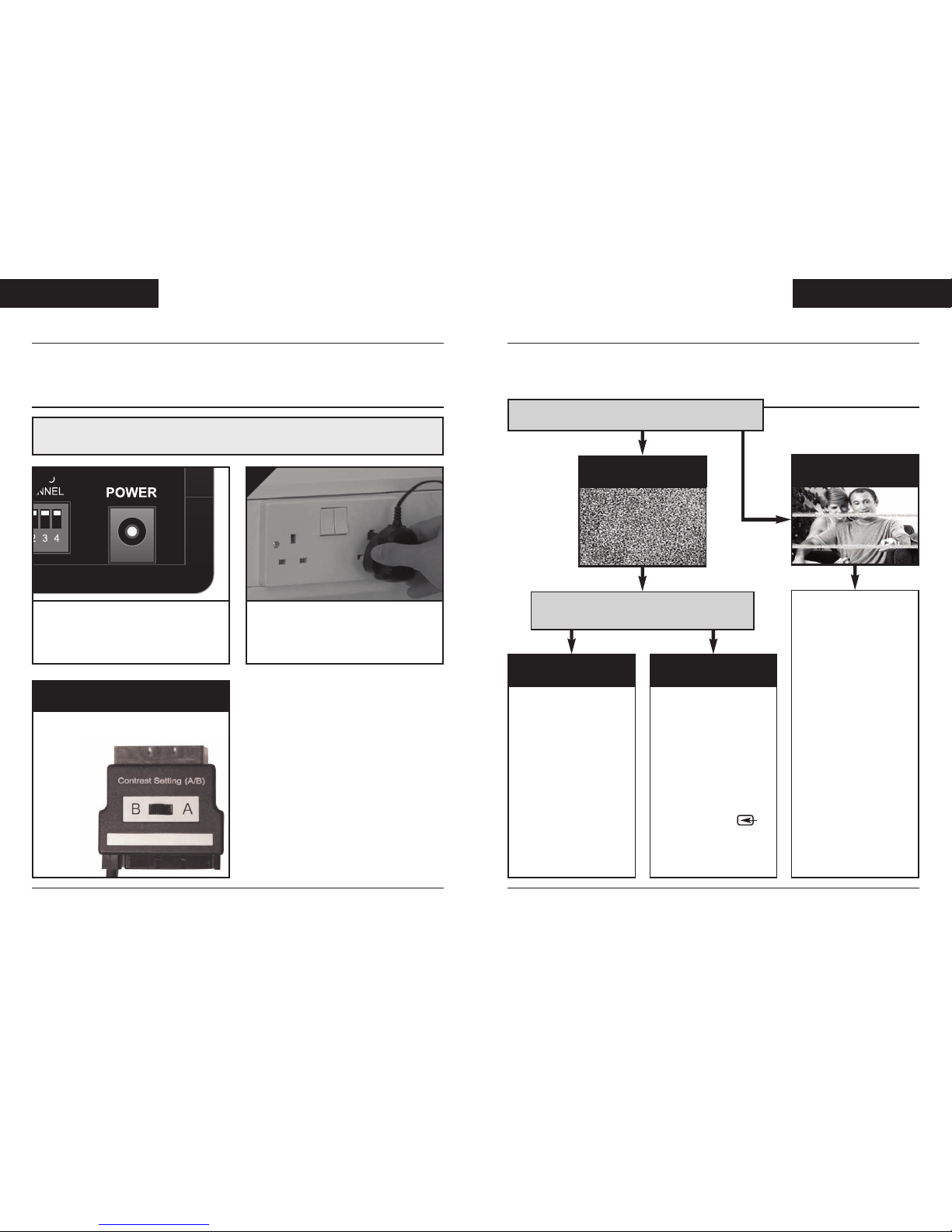

What’s the A/B switch for??
The Contrast (A/B) switch is present to compen-
sate for differences in equipment set-ups.
Once installation is
complete, if you
experience a poor
picture try
adjusting the
A/B setting.
Note: Try to avoid positioning the Transmitter directly on top of other electrical devices as this could lead
to a poor picture.
Connect the ower Supply Unit ( SU) to the
socket labelled ‘ OWER’ on the rear of the
Transmitter.
5.
age 63
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
Ik zie een sneeuwstormeffect
of een vol blauw scherm
Schakel uw Di iSender® ontvan er uit.
V: Wat ziet u nu op de tweede televisie?
Ik zie lijnen over het beeld
1. Schakel de DigiSender® Ontvanger
terug aan
2. Zorg er voor dat de DigiSender®
Zender ingeschakeld is
3. Kies een ander audio/video-kanaal
waarbij u er voor zorgt dat hetzelfde
kanaal gekozen wordt voor zowel de
zender als de ontvanger
Zwart scherm
Dit duidt er op dat het SCART-kanaal
NIET werd geselecteerd op de
tweede televisie. Zoek naar de knop-
pen op de afstandsbediening van
deze televisie die het AV-kanaal kun-
nen selecteren zoals EXT, AV, VIDEO,
VCR, AUX, Kanaal 0 of
Nog steeds sneeuwstorm of
blauw...
Dit duidt aan dat één of meer elek-
trische apparateninterfererenmetde
DigiSender®. robeer alle 4
audio/video-kanalen want er zou één
of meer ervan nog beschikbaar kun-
nen zijn. Bezoek www.digisender.net
of contacteer onzehelplijn voor infor-
matie over het configureren van uw
apparatuur zodat het samenwerkt.
V: Wat ziet u op uw tweede televisie?

lease read this instruction manual carefully prior to installation age 07
DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
Step 3 - Install the IR Systeme Technik™
Once set up correctly, the IR Systeme Technik™ will enable you to control your source equipment
from the receiving location in your home.
Because everyone’s set up is different there are many ways you can install the IR Systeme Technik™
and the various included accessories will help you in setting it up correctly.
ENGLISH (EN)
Mount the IR Emitter vertically using acces-
sories 1 and 2. Ensure the LED is facing the
remote control pick up point on your source
equipment.
Mount the IR Emitter horizontally using the sup-
plied sticky pad. Ensure the LED is facing the
remote control pick up point on your source
equipment.
Example 1 Example 2
Accessory #1 Extension Pieces
Accessory #2
IR Emitter
age 62
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
Probleemoplossing
Beeldproblemen
V: Wat ziet u op uw tweede televisie?
Er is beeld maar de kwaliteit
is niet goed
Nog steeds een zwart scherm...
1. Schakel de zender terug aan.
2. Zorg er voor dat het juiste SCART-
kanaal isgeselecteerd opuwtweede
televisie. Sommige televisies hebben
meerdere kanalen voor één of meer
SCART-, fono- en S-Video-inputs.
3. Indien beschikbaar, probeer een
andere SCART-stekker op de tweede
televisie
1. Regel de A/B contrastschakelaar
op de zender
2. robeer de 3 andere beschikbare
kanalen en zorg er voor dat het
audio/video-kanaal hetzelfde
ingesteldisopzoweldezenderalsde
ontvanger
3.Vergewisuervandatdeapparaten
binnen het gebruiksbereik staan, dit
is normal gezien 40 m wanneer het
door 2 gewone binnenmuren moet.
Dikkere of steen/granieten muren
kunnen het bereik van dit toestel
inperken.
1. Schakel de zender terug aan.
2.Zorg er voordat dezenderaanges-
loten is aan uw bronapparaat - niet
uw eerste televisie.
3.Zorgervoordatdebronapparatuur
ingeschakeld is (zoals uw satelliet-,
kabel- of freeview-box)
Het is nu een sneeuwstorm of
blauw
Ik zie een zwart of leeg scherm
Schakel uw Di iSender® zender uit.
V: Wat ziet u nu op de tweede televisie?

Ensure that the Audio/Video and Remote Relay
Channel switches on the back of the Receiver
are set to 1.
2.
DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
lease read this instruction manual carefully prior to installationage 08
ENGLISH (EN)
Step 4 - Install the Receiver
The Receiver will pick up the signals being sent by your Transmitter and output them to a connected
TV.
Connect the ower Supply Unit ( SU) to the
socket labelled ‘ OWER’ on the Receiver.
3.
Locate a vacant SCART socket on the back of
your receiving TV and insert the DigiSender®
SCART cable.
1.
Connect the ower Supply Unit ( SU) to an
available mains socket and switch on at the back
of the Receiver.
4.
age 61
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
Upgrades & Accessoires
Ontvanger - DG45RX
• Voeg zoveel ontvangers toe als u nodig
hebt aan uw DigiSender® systeem
• U hebt een bestaande DigiSender® ZX7-
zender nodig

lease read this instruction manual carefully prior to installation age 09
DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
ENGLISH (EN)

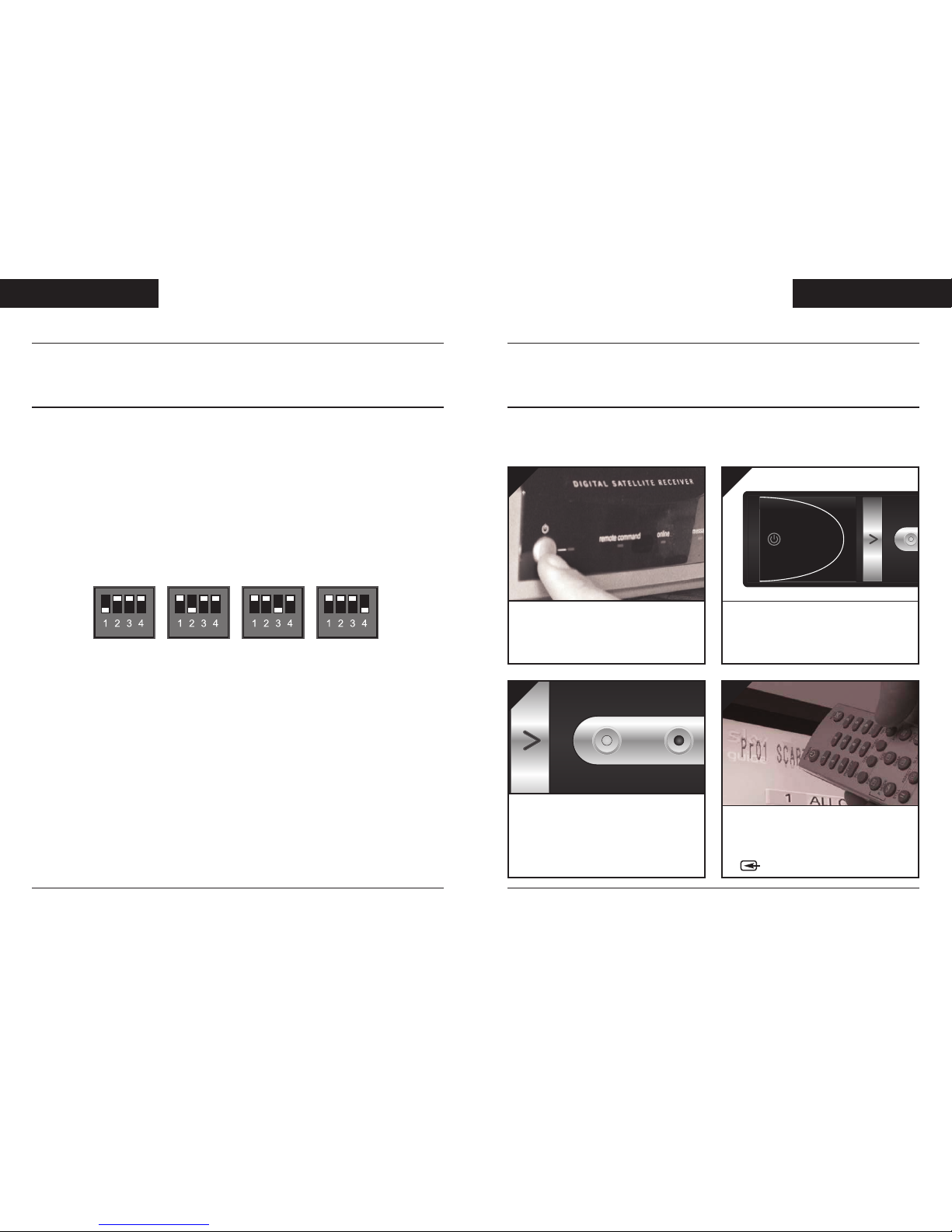

Step 5 - Using the DigiSender® ZX7
Switch on the source equipment (Satellite,
Freeview, DVD, VCR, etc.).
1.
POWER
POWER
Turn on the Transmitter and Receiver by pushing
the ower button on the front of the units. The
standby LED will change from red to green to indi-
cate the unit is switched on. Alternatively press the
ower button on the DigiSender® Remote Control.
2.
On the receiving TV, select the SCART channel
assigned to the SCART socket that you plugged
the Receiver in to. This may be labelled as
SCART, AUX, AV, VIDEO, VCR or .
4.
1234
TRANS
Select Input 1 by pressing the ower button
again on the Transmitter and Receiver. The
green Input LED will light to indicate which
source is active.Alternatively press the ‘Input 1’ but-
ton on the DigiSender® Remote Control.
3.
age 60
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
De DigiSender® ZX7 gebruiken
Geavanceerde functies
Het audio-/videokanaal wijzigen
De DigiSender® ZX7 beschikt over vier audio-/videokanalen. Voor elk van deze audio-/videokanalen
is de frequentie die de DigiSender® ZX7 gebruikt iets anders. Dankzij de schakelfunctie voor het
audio-/videokanaal kunt u de frequentie die de DigiSender® ZX7 gebruikt in detail afstellen. Dit
betekent dat u mogelijke storingen of problemen met de ontvangst kunt oplossen.
Als u het audio-/videokanaal op uw DigiSender® ZX7 wilt wijzigen, zet u de schuifregelaar voor het
audio-/videokanaal gewoon op 1, 2, 3 of 4.
Uw DigiSender® X7 functioneert alleen naar behoren als de zender en de ontvanger op hetzelfde
audio-/videokanaal zijn ingesteld.
Relaiskanaal voor de afstandsbediening wijzigen
De DigiSender® ZX7 combineert onze geavanceerde DigiEye™-technologie met de uitbreidingskit
voor de afstandsbediening van IR Systeme Technik™ en beschikt over 4 digitale relaiskanalen voor
de afstandsbediening.
Als u het relaiskanaal voor de afstandsbediening op uw DigiSender® ZX7 wilt wijzigen, zet u de
schuifregelaar van het relaiskanaal voor de afstandsbediening op 1, 2, 3 of 4.
Uw DigiSender® X7 functioneert alleen naar behoren als de zender en de ontvanger op hetzelfde
audio-/videokanaal zijn ingesteld.
CHANNEL 1 CHANNEL 2 CHANNEL 3 CHANNEL 4

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
lease read this instruction manual carefully prior to installationage 10
Using the DigiSender® ZX7
The DigiSender® Remote Control
ENGLISH (EN)
1. OWER
The OWER button will turn your DigiSender®
ZX7 Transmitter or Receiver On or Off.
2. Input 1
The Input 1 button will select Input 1 on the
Transmitter and Receiver. Input 1 will be what
ever source equipment is connected to
DigiConnector™ 1. For example, a Satellite,
Cable or Freeview box.
3. Input 2
The Input 2 button will select Input 2 on the
Transmitter and Receiver. Input 2 will be what
ever source equipment is connected to
DigiConnector™ 2. For example, a DVD
layer.
4. Input 3
The Input 3 button will select Input 3 on the
Transmitter and Receiver. Input 3 will be what
ever source equipment is connected to the
Aux 1 socket on the Transmitter. For example, a
DVR or VCR.
5. Input 4
The Input 4 button will select Input 4 on the
Transmitter and Receiver. Input 4 will be what
ever source equipment is connected to the
Aux 2 socket on the Transmitter. For example, a
CCTV Camera.
POWER
Input 1
DigiConnector™ 1
Input 2
DigiConnector™ 2
Input 3
Aux 1
Input 4
Aux 2
1.
2.
3.
4.
5.
age 59
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
NEDERLANDS (NL)
De DigiSender® ZX7 gebruiken
Standaardfuncties
De DigiSender® ZX7 in- en uitschakelen
U schakelt de DigiSender® ZX7 in door op de aan-uitknop op de voorkant van de zender en ontvanger
te drukken. De aan-uitknop licht Groen op om aan te geven dat het apparaat is ingeschakeld.
U kunt de DigiSender® ZX7 uitschakelen door de aan-uitknop op de voorkant van de zender en ont-
vanger ongeveer 3 seconden ingedrukt te houden.
U kunt de apparaten ook in- en uitschakelen door op de aan-uitknop van de afstandsbediening van
de DigiSender® te drukken.
De ingang selecteren
U selecteert ingang 1 (het bronapparaat dat is aangesloten op DigiConnector™ 1) door één keer op
de aan-uitknop op de voorkant van de zender te drukken. Ingangs-led 1 licht Groen op om aan te geven
dat de eenheid is ingesteld op ingang 1.
Als u ingang 2 (het bronapparaat dat is aangesloten op DigiConnector™ 2) wilt selecteren, drukt u
nogmaals op de aan-uitknop op de voorkant van de zender. Ingangs-led 2 licht Groen op om aan te
geven dat het apparaat is ingesteld op ingang 2.
U selecteert ingang 3 (het bronapparaat dat is aangesloten op Aux 1) door één keer op de aan-uit-
knop op de voorkant van de zender te drukken. Ingangs-led 3 licht Groen op om aan te geven dat de
eenheid is ingesteld op ingang 3.
Als u ingang 4 (het bronapparaat dat is aangesloten op Aux 2) wilt selecteren, drukt u nogmaals op
de aan-uitknop op de voorkant van de zender. Ingangs-led 4 licht Groen op om aan te geven dat het
apparaat is ingesteld op ingang 4.
U kunt de selectie van de ingang ook opheffen door op de zendlocatie op de knop 'Input 1' of 'Input
2' of 'Input 3' of 'Input 4' van de afstandsbediening van de DigiSender® te drukken.

lease read this instruction manual carefully prior to installation age 11
DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
Using the DigiSender® ZX7
Basic Functions
Turning the DigiSender® ZX7 On and Off
To turn the DigiSender® ZX7 On, press the power button on the front of the Transmitter and Receiver.
The red standby LED will light up green to indicate that the unit is switched on.
To turn the DigiSender® ZX7 Off, press and hold the power button on the front of the Transmitter and
Receiver for approximately 3 seconds.
Alternatively you can turn the units On and Off by pressing the power button on the DigiSender®
Remote Control.
Selecting the Input
To select Input 1 press the power button on the front of the Transmitter once.
Input LED 1 will light up green to indicate that the unit is set to input 1.
To select Input 2 press the power button on the front of the Transmitter a second time.
Input LED 2 will light up green to indicate that the unit is set to input 2.
To select Input 3 press the power button on the front of the Transmitter a third time.
Input LED 3 will light up green to indicate that the unit is set to input 3.
To select Input 4 press the power button on the front of the Transmitter a fourth time.
Input LED 4 will light up green to indicate that the unit is set to input 4.
Alternatively you can select the Input by pressing the button labelled ‘Input 1’, ‘Input 2’, ‘Input 3’ or
‘Input 4’ on the DigiSender® Remote Control.
ENGLISH (EN)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
age 58
NEDERLANDS (NL)
1. OWER
Met de aan-uitknop kunt u uw DigiSender® ZX7-
zender of -ontvanger in- of uitschakelen.
2. Input 1
Met de knop Input 1 selecteert u ingang 1 op de
zender en ontvanger. Ingang 1 is het bronappa
raat dat op DigiConnector™ 1 is aangesloten.
Een voorbeeld: uw satelliet-, kabel- of freeview-
box.
3. Input 2
Met de knop Input 2 selecteert u ingang 2 op de
zender en de ontvanger. Ingang 2 is het bronap
paraat dat op DigiConnector™ 2 is aangesloten.
Een voorbeeld: uw dvd-speler, hdd-recorder of
videorecorder.
4. Input 3
Met de knop Input 3 selecteert u ingang 3 op de
zender en ontvanger. Ingang 3 is het bronappa
raat dat op Aux 1 is aangesloten.
5. Input 4
Met de knop Input 4 selecteert u ingang 4 op de
zender en de ontvanger. Ingang 4 is het bronap
paraat dat op Aux 2 is aangesloten.
De DigiSender® ZX7 gebruiken
De afstandsbediening van de DigiSender®
POWER
Input 1
DigiConnector™ 1
Input 2
DigiConnector™ 2
Input 3
Aux 1
Input 4
Aux 2
1.
2.
3.
4.
5.

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
lease read this instruction manual carefully prior to installationage 12
Using the DigiSender® ZX7
Advanced Functions
ENGLISH (EN)
Changing the Audio/Video Channel
The DigiSender® ZX7 features 4 Audio/Video Channels. Each of these Audio/Video Channels slightly
changes the frequency on which the DigiSender® ZX7 operates. Because the Audio/Video Channel
switch allows you to ‘fine tune’ the frequency on which your DigiSender® ZX7 operates, it is possible
to overcome most interference and reception troubles that may occur.
To change the Audio/Video Channel on your DigiSender® ZX7, simply change the position of the
Audio/Video Channel switches to match below.
For your DigiSender® X7 to function correctly it is very important that the Audio/Video Channel
settings are the same on both the Transmitter and Receiver and that only 1 switch is down at
any time.
Changing the Remote Relay Channel
The DigiSender® ZX7 combines our advanced DigiEye™ technology with the IR Systeme Technik™
Remote Relay kit and features 16 digital Remote Relay Channels.
To change the Remote Relay Channel on your DigiSender® ZX7, simply change the position of the
Remote Relay Channel switches. Any combination of up and down switches can be used.
For your DigiSender® X7 to function correctly it is very important that the Remote Relay Channel
settings are the same on both the Transmitter and Receiver.
CHANNEL 1 CHANNEL 2 CHANNEL 3 CHANNEL 4
age 57
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender met Enkele Ingang
Stap 5 - De DigiSender® ZX7 gebruiken
Schakel de bronapparatuur (satelliettelevisie,
freeview-box, dvd-speler, videorecorder, etc.) in.
1.
POWER
1
POWER
1
Schakel de zender en de ontvanger in door op de
voorzijde van de apparaten op de aan-uitknop te
drukken. De aan-uitknop licht Groen op om aan te
geven dat het apparaat is ingeschakeld.
2.
Selecteer op de ontvangende televisie het SCART-
kanaal dat is toegewezen aan de SCART-aansluit-
ing die u hebt gebruikt voor de ontvanger. Deze
kan de aanduiding SCART, AUX, AV, VIDEO, VCR
of hebben.
4.
1234
TRANS
Selecteer ingang 1 door één keer op de aan-uit-
knop op de zender te drukken. De Groen ingangs-
led licht op om aan te geven welke bron actief is.
Druk anders op de zendlocatie op de knop 'Input
1' op de afstandsbediening van de DigiSender®.
3.

lease read this instruction manual carefully prior to installation age 13
DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
Upgrades & Accessories
ENGLISH (EN)
Add t onal Rece ver - DG45RX
• Get your Satellite channels to additional
TV’s in your home!
• Add as many Receivers as you require to
your DigiSender® system
• Connect to any SCART enabled TV or use
with the MOD01PIS Aerial Converter
• Supplied with Power Supply Unit
• Requires existing DigiSender® ZX7
Transmitter
age 56
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender met Enkele Ingang
Stap 4 - Installeer het Ontvangapparaat
De ontvanger vangt de door de zender uitgezonden signalen op en stuurt deze door naar een aanges-
loten televisie.
Sluit de voedingsadapter (PSU) aan op de
aansluiting met de aanduiding 'PSU' op de
achterkant van de ontvanger.
3.
Zoek een vrije SCART-aansluiting op de
achterkant van de ontvangende televisie en sluit
de SCART-kabel van de DigiSender® hierop aan.
1.
Sluit de voedingsadapter aan op een stopcontact.
4.
Zorg ervoor dat de schakelaars voor de audio-
/videokanalen en het relaiskanaal voor de afs-
tandsbediening op de achterkant van de ont-
vanger zijn ingesteld op 1.
2.

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
lease read this instruction manual carefully prior to installationage 14
Troubleshooting
Picture Problems
ENGLISH (EN)
Q: What do you see on your second telev s on?
The picture is present but
poor quality
I still see a Black Screen...
WRO N G AV C H A N -
NEL SELECTED
1. Switch the Transmitter back
on.
2. Ensure the correct SCART
channel is selected on your sec-
ond television. Some televisions
feature multiple AV channels for
one or more SCART, phono and
S-Video inputs.
3. If available try another SCART
socket on the second television.
POOR RANGE
1. The picture & sound quality is
affected by the Transmitter and
Receiver’s location. Try position-
ing them in different locations.
The Transmitter and Receiver
should be connected to a mains
extension lead that can be
moved.
2. Try the other 3 available
Audio/Video channels ensuring
that the Audio/Video Channel
setting is the same on both the
Transmitter and Receiver.
3. Ensure the units are within
the usable range, normally this
would be 40m when passing
through 2 average internal
walls. Thicker or stone/granite
walls may lower the usable
range of this device.
RECEIVING BLANK
SIGNAL
1. Switch the Transmitter on.
2. Ensure the Transmitter is con-
nected to your source device
(such as your Satellite, Cable,
Freeview, DVD or VCR).
3. Ensure that your source
device is switched on.
I now see a snowstorm or
blue screen...
I see a black or blank screen
Switch OFF your DigiSender® TRANSMITTER
What do you now see at the second TV?
age 55
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
Stap 3 - De IR Systeme Technik™
Extender voor de afstandsbediening installeren
Als de extender voor de afstandsbediening eenmaal juist is ingesteld, kunt u hiermee uw afstands-
bediening vanuit de andere kamer in uw huis gebruiken.
Aangezien iedereen andere instellingen gebruikt, kan de extender voor de afstandsbediening op
verschillende manieren worden geïnstalleerd.
Gebruik accessoires 1 en 2 om de infraroodzender
verticaal te installeren zodat het infraroodlampje
naar de afstandsbedieningssensor van de bronap-
paratuur is gericht.
Installeer de infraroodzender horizontaal met de
meegeleverde dubbelzijdige sticker. Zorg ervoor
dat het infraroodlampje naar de afstandsbedien-
ingssensor van de bronapparatuur is gericht.
Ex 1 Ex 2
Het onderdeel #1 Extension Pieces
Het onderdeel #2
IR Emitter

I see a snowstorm effect or
plain blue screen
Switch OFF your DigiSender® RECEIVER.
Q: What do you now see at the second TV?
I see lines over the picture
NOT RECEIVING
SIGNAL
1. Switch the DigiSender®
Receiver back on.
2. Ensure the DigiSender®
Transmitter is switched on.
3. Try the other 3 available
Audio/Video channels ensuring
that the Audio/Video Channel is
set the same on both the
Transmitter and Receiver.
I now see a Black screen
WRONG TV
CHANNEL SELECTED
This indicates that the correct
SCART Channel has NOT been
selected on the second televi-
sion. Look for buttons on this tel-
evisions remote control which
could select the AV Channel
such as EXT, AV, VIDEO, VCR,
AUX, Channel 0 AND .
I still see a snowstorm or
blue picture
INTERFERENCE
This indicates one or more elec-
trical devices are interfering
with the DigiSender®. Make sure
the Transmitter and Receiver are
not directly on top of other elec-
trical devices. Try all 4
Audio/Video Channels on your
DigiSender® as one or more may
still be available. Visit
digisender.net or contact our
helpline for information on con-
figuring your equipment to work
together.
lease read this instruction manual carefully prior to installation age 15
DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
ENGLISH (EN)
Q: What do you see on your second telev s on?
age 54
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
Sluit de voedingsadapter aan op een stopcontact.
6.
Waarvoor die t de A/B-schakelaar?
De A/B-contrastschakelaar kan worden gebruikt
om problemen met verschillende soorten appa-
ratuur/verschillende
instellingen op te
lossen. Als de
installatie is
voltooid en de
beeldkwaliteit
slecht is, kunt
u dit verhelpen
door de
A/B-instelling
aan te passen.
Opmerkin : plaats de zender niet bovenop andere elektrische apparatuur. Dit kan de beeldkwaliteit beïn-
vloeden.
Sluit de voedingsadapter (PSU) aan op de
aansluiting met de aanduiding 'PSU' op de
achterkant van de zender.
5.

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
lease read this instruction manual carefully prior to installationage 16
Troubleshooting
Audio Problems
ENGLISH (EN)
Q: What seems to
be the problem
w th the sound?
I can see the picture but
can’t hear anything.
The sound is distorted.
There is a buzzing sound
present. It seems to get
worse during on-screen
menus or bright pictures.
1. Disconnect both the Transmitter
AND Receiver SCART cables.
Reconnect the cables ensuring they
are pushed into the sockets firmly.
2. If you are using a home cinema
DVD player with surround sound,
please ensure the analogue audio
output on SCART is switched on.
Turn down the volume on your
source device (Satellite, Cable,
Freeview, DVD or VCR).
Change the Contrast A/B setting on
the Transmitter DigiConnector™ con-
nected to the offending equipment.
There is a hissing sound
and the volume must be
turned up high on the
second TV to hear any-
thing.
1. Turn the output volume U (if pos-
sible) on your source device
(Satellite, Cable, Freeview, DVD or
VCR).
2. Ensure the Transmitter and
Receiver are within the usable range
(40m avg).
3. Switch off your microwave oven if
present.
age 53
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
Stap 2 - Installeer de Zendapparaat
Sluit DigiConnector™ 1 aan op uw satelliet-,
kabel- of freeview-box. Gebruik de SCART-
aansluiting met de aanduiding 'TV' of 'OUT'. Sluit
een bestaande SCART-kabel aan op de achterkant
van de DigiConnector™.
1.
Het zendapparaat is ontworpen om video en geluid van één SCART-bron naar een ontvanger
ergens anders in huis te sturen.
Sluit de infraroodzender aan op de aansluiting
met de aanduiding 'IR' op de achterkant van de
zender. Zie pagina 55 voor meer informatie over
het installeren van de IR Systeme Technik™.
4.
Sluit DigiConnector™ 2 aan op uw dvd-speler,
hdd-recorder of videorecorder. Gebruik de SCART-
aansluiting met de aanduiding 'TV' of 'OUT'. Sluit
een bestaande SCART-kabel aan op de achterkant
van de DigiConnector™.
2.
Zorg ervoor dat de schakelaars voor de audio-
/videokanalen en het relaiskanaal voor de afs-
tandsbediening op de achterkant van de zender
zijn ingesteld op 1.
3.

lease read this instruction manual carefully prior to installation age 17
DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
Troubleshooting
Problems Controlling the Source Equipment
If you have any d ff culty operat ng your source equ pment remote control n your second room
please follow the adv ce below below:
1) Ensure the IR Emitter is connected to the socket labelled ‘IR’ on the DG458 Transmitter.
2) Ensure you are using the correct remote control in the second room. For instance, if you are
trying to control your Satellite Receiver you will need to use the Satellite remote control.
3) Ensure the IR Emitter is facing the Infra Red remote control pick up point on your source
equipment.
4) Move the IR Emitter further away from the source equipment.
5) Move the DigiSender® ZX7 Transmitter AND Receiver further away from other electrical
devices.
6) Try operating your source remote control closer to the DG458 Receiver.
7) Replace the batteries in your source remote control.
8) Change the Remote Relay Channel on both the Transmitter AND Receiver.
ENGLISH (EN)
WATCH A VIDEO
INSTALLATION
& TROUBLESHOOTING GUIDE
Available online at: www.aei.eu/video
WATCH A VIDEO
INSTALLATION
& TROUBLESHOOTING GUIDE
Available online at: www.aei.eu/video
age 52
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
Stap 1 - Uw DigiSender® ZX7 uitpakken
Alle pakketten worden op gewicht gecontroleerd door een computer bij het inpakken. Toch is het een
goed idee om te controleren of alle onderdelen van de kit aanwezig zijn vooraleer u met de installatie
begint.
Ontvanger
Zender
2 x Stroom
IR Systeme Technik™
POWER
Input 1 DigiConnector™ 1 Input 2 DigiConnector™ 2 Input 3 Aux 1 Input 4 Aux 2
Afstandsbediening
POWER
1234
RECEIVER
POWER
1234
TRANSMITTER

DG458 - DigiSender® ZX7 - Quad Input 5.8GHz Wireless AV Sender
lease read this instruction manual carefully prior to installationage 18
ENGLISH (EN)
Technical Support
AEI Security & Communications Ltd is dedicated to providing our customers with first class customer
care and technical support.
During busy periods we would suggest using the web option to obtain support.
1. On the web...
Free technical advice is available online 24/7 at our dedicated support web site:
www.aei.eu
2. By telephone...
We have a dedicated helpline, open Monday to Friday, 9AM - 5PM.
lease note that calls are charged at the local rate and your call may be recorded for training pur-
poses.
[phone]
age 51
NEDERLANDS (NL)
DG458 - DigiSender® ZX7 - De 5,8 GHz Draadloze AV-Zender
Inleiding
Gefeliciteerd met de aankoop van de DigiSender® ZX7, de 5,8 GHz draadloze AV-zender met vier
ingangen. Met dit product haalt u geavanceerde draadloze audio- en videotechnologie en de meest
geavanceerde infraroodtechnologie tegen een zeer scherpe prijs in huis.
U kunt nu vanuit een andere kamer in uw huis genieten van video van dvd-kwaliteit en stereogeluid
van hifi-kwaliteit via uw satelliet-/kabeltelevisie, freeview-box, dvd-speler of videorecorder.
De DigiSender® ZX7 is een draadloze AV-zender die anders is dan andere zenders. Omdat de zender
signalen in 5,8 GHz (in plaats van de gebruikelijke 2,4 GHz) doorstuurt, kunt u de DigiSender® ZX7
gebruiken zonder interferentie door draadloze routers, Bluetooth-apparaten en andere draadloze pro-
ducten. De zender is eveneens voorzien van onze geavanceerde DigiEye™-technologie voor uitbrei-
ding van de afstandsbediening, voor probleemloos gebruik met elke settopbox op de markt.
Profiteer van een signaal van 5,8 GHz, 2 SCART-ingangen, 2 Phono-ingangen, 4 audio-
/videokanalen, 16 relaiskanalen voor de afstandsbediening en onovertroffen compatibiliteit met
de nieuwe DigiSender® X7!

Lesen Sie diese Instruktionen bitte sorgfältig durch, bevor Sie die Installation beginnen age 19
DG458 - DigiSender® ZX7 - 5,8 GHz Drahtloses AV – Sendersystem
DEUTSCH (DE)
E nführung
Wir gratulieren Ihnen zum Kauf Ihres DigiSender® ZX7 - 5,8 GHz Drahtloses AV – Sendersystem mit
vier Eingängen. Dieses Gerät steht auf dem neuesten Stand der Technik für kabellose Audio- und
Video- Technologie. Ebenso trifft dies auf die fortgeschrittene Infrarottechnik zu. Mehr können Sie
für Ihr Geld nicht bekommen.
etzt können Sie DVD Qualität, Video und HiFi Stereo Ton Ihres Sattelitenempfängers,
Kabelfernsehers, DVD- oder Videogerätes in jedem anderen Raum Ihrer Wohnung empfangen.
Der DigiSender® ZX7 ist ein Drahtloses AV - Sender mit einer Besonderheit. Weil er auf der Frequenz
von 5.8GHz sendet, im Gegensatz zu den gewöhnlichen 2.4 GHZ, brauchen Sie keine Sorge mehr zu
haben, dass durch Ihren Router, durch Bluetooth oder andere kabellose Geräte , Störungen durch
Überlagerungen entstehen. Hierin einbezogen ist unsere „DigiEye“ Fernbedienung, die eine ein-
wandfreie Funktion mit jeder „Set Top Box“ gewährleistet.
Profitieren Sie von der 5.8GHz Übertragung, zwei Scarteingängen, zwei Phonoeingängen, vier
Audio / Video Kanälen, sechzehn Kanälen für die Fernbedienung und der unübertroffenen
Verwendbarkeit des neuen DigiSender X7!
age 50
FRANCAIS (FR)
DG458 - DigiSender® ZX7 - Emetteur AV sans fil 5.8GHz
Assistance technique
AEI Security & Communications Ltd s’engage à apporter à nos clients un service à la clientèle et
un support technique de première classe.
Nous vous avons fourni 2 méthodes pour l’obtention d’un avis technique à propos de ce produit.
Pendant les périodes chargées, nous vous suggérons d’utiliser les options Internet et E-mail afin
d’obtenir un support.
1. Sur Internet…
Un service technique gratuit est disponible 24 heures/24 et 7 jours/7 sur notre site Internet dédié au
support :
http://www.aei.eu
2. Par E-mail…
Vous pouvez contacter nos ingénieurs par E-mail. Veuillez vous assurer d’expliquer clairement votre
modèle et d’indiquer le modèle d’appareil que vous avez acheté.
[e-mail]

DG458 - DigiSender® ZX7 - 5,8 GHz Drahtloses AV – Sendersystem
Lesen Sie diese Instruktionen bitte sorgfältig durch, bevor Sie die Installation beginnenage 20
DEUTSCH (DE)
Schritt 1 - Überprüfung des Packungsinhalts
Alle Pakete werden von einem Computer bei der Verpackung auf Ihr Gewicht geprüft. Es ist jedoch
eine gute Idee zu überprüfen, ob alle angegebenen Teile vorhanden sind, bevor Sie mit der
Installation fortfahren.
POWER
1234
RECEIVER
POWER
1234
TRANSMITTER
Empfänger
Sender
2 x Stromversorgung
IR Systeme Technik™
POWER
Input 1 DigiConnector™ 1 Input 2 DigiConnector™ 2 Input 3 Aux 1 Input 4 Aux 2
Fernbedienung
age 49
FRANCAIS (FR)
DG458 - DigiSender® ZX7 - Emetteur AV sans fil 5.8GHz
Depannage
Problèmes de commande de l'équipement source
Si vous rencontrez des difficultés pour faire fonctionner la télécommande de votre équipement
dans une autre pièce, veuillez suivre les conseils ci-dessous:
1) Vérifiez que l'émetteur infrarouge IR Systeme Technik™ est branché sur l'émetteur DigiSender®.
2) Vérifiez que vous utilisez la télécommande appropriée dans l'autre pièce. Par exemple, si vous
essayez de régler le canal du décodeur satellite, vous devrez utiliser la télécommande de ce
dernier.
3) Vérifiez que l'émetteur infrarouge IR Systeme Technik™ est positionné face au capteur de votre
équipement.
4) Éloignez l'émetteur infrarouge de l'équipement à l'aide de la rallonge fournie.
5) Éloignez l'émetteur ET le récepteur des autres appareils électriques.
6) Utilisez la télécommande à proximité du récepteur DigiSender®.
7) Changez les piles de la télécommande source.
8) Choisissez un nouveau canal de relais de télécommande en sélectionnant le même canal sur
l'émetteur et le récepteur.
WATCH A VIDEO
INSTALLATION
& TROUBLESHOOTING GUIDE
Available online at: www.aei.eu/video
WATCH A VIDEO
INSTALLATION
& TROUBLESHOOTING GUIDE
Available online at: www.aei.eu/video
