Dimas DM 225 User manual

DIMAS DM 225
DIMAS DM 225 D
Operator’s manual
Read these instructions carefully and
make sure you understand them before
using DM 225/DM 225 D.
Manual de Instrucciones
Antes de utilizar DM 225/DM 225 D lea bien el
manual de instrucciones hasta
comprender su contenido.
Bedienungsanweisung
Lesen Sie die Bedienungsanweisung
sorgfältig durch und machen Sie sich
mit dem Inhalt vertraut, bevor Sie
DM 225/DM 225 D benutzen.
Manuel d’utilisation
Lire attentivement et bien assimiler le
manuel d’utilisation avant de se servir
DM 225/DM 225 D.

3

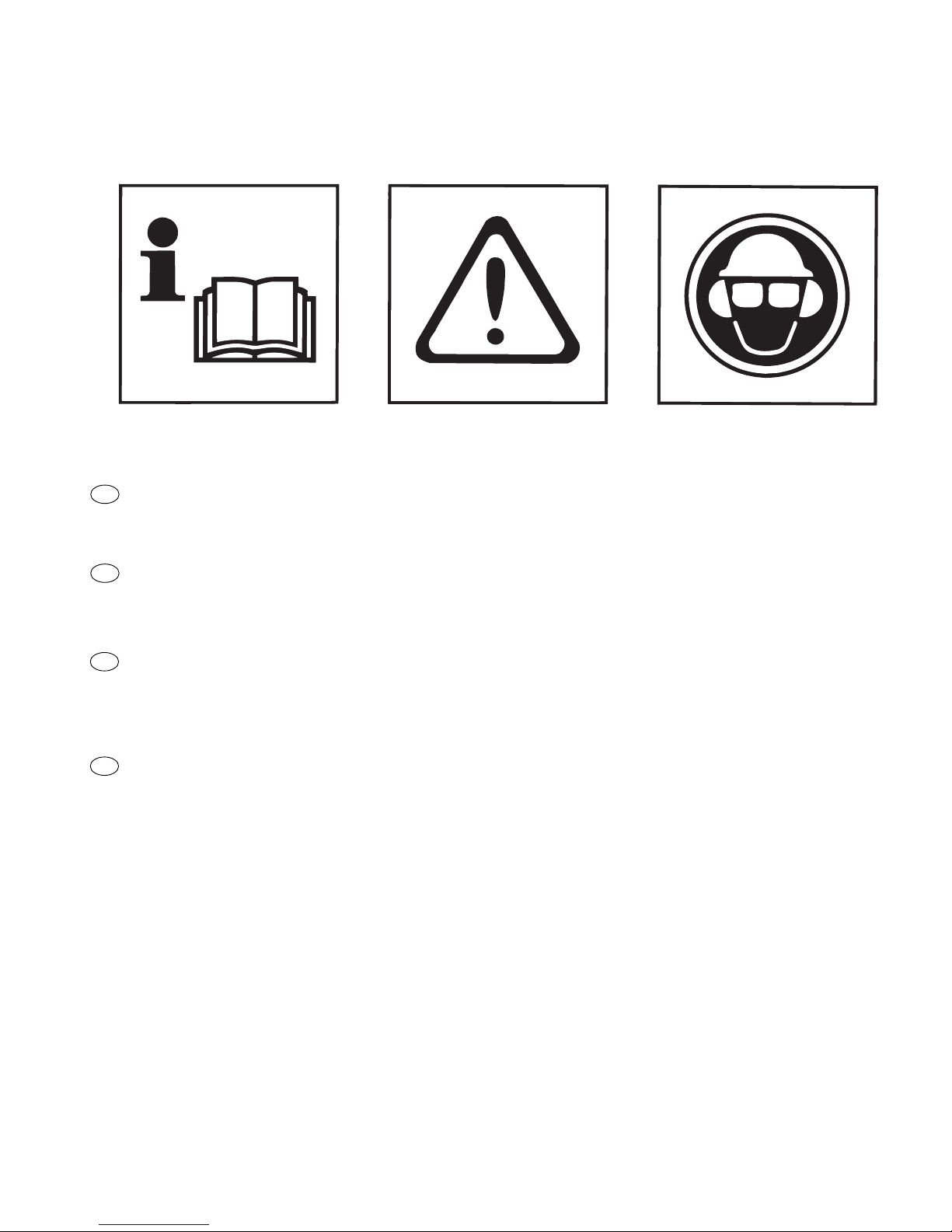

Always use eye and ear
protectors when using the
machine.
Read all the operating instructions
before using or carrying out service
procedures on the machine.
Read, understand and follow all
warnings and instructions in these
operating instructions and on the
machine.
Leer el manual de instrucciones
completo antes de utilizar la
máquina o efectuar en ella medidas
de servicio.
Vor der Benutzung des Geräts und
vor dem Einleiten von
Servicemaßnahmen bitte die
gesamte Bedienungsanleitung lesen.
Lire le manuel d’utilisation en entier
avant toute utilisation ou entretien de
la machine.
Lire, assimiler et respecter tous les
avertissements et toutes les
instructions présentés dans ce
manuel d’utilisation et sur la
machine.
Alle Warnungen und Anweisungen
in dieser Anleitung und auf dem
Gerät müssen gelesen, verstanden
und befolgt werden.
Leer, comprender y observar todas
las advertencias e instrucciones de
este manual y las de la máquina.
Toujours porter des lunettes de
protection et des protections
antibruit lors de l’utilisation de la
machine.
Bei Benutzung des Geräts stets
Augen- und Ohrenschützer
tragen.
Para utilizar la máquina, usar
siempre gafas protectoras y
protectores auriculares.
GB
E
D
F

4
GB
E
D
F
WARNING!
These machines can be dangerous if they are used improperly or without due care and such use can lead to serious
accidents or, in the worst case, fatal accidents. It is very important that you read through these operating instructions
and understand the contents before you use the machines.
WARNING!
Under no circumstances may the machines be modified from the original designs without the manufacturer’s
approval. Unapproved modifications can result in serious personal injury or even death.
¡ADVERTENCIA!
Estas máquinas pueden ser peligrosas si son utilizadas de forma negligente o errónea, con riesgo de accidentes
graves y, en el peor de los casos, peligro de muerte. Es sumamente importante leer este manual de instrucciones y
comprender su contenido antes de utilizar las máquinas.
¡ADVERTENCIA!
No está permitido efectuar modificaciones de la versión original del motor del taladro por ningún concepto sin la
autorización del fabricante. Las modificaciones no autorizadas comportan riesgo de daños personales graves e
incluso peligro de muerte.
WARNUNG!
Diese Geräte können gefährlich sein, wenn sie unachtsam oder unsachgemäß benutzt werden. Schwere Unfälle und
im schlimmsten Fall tödliche Verletzungen können die Folge sein.Vor der Benutzung der Geräte muss diese
Bedienungsanleitung unbedingt durchgelesen und ihr Inhalt verstanden worden sein.
WARNUNG!
Ohne Zustimmung des Herstellers dürfen keinerlei Änderungen am Gerät vorgenommen werden, durch die es von der
Originalausführung abweicht. Unerlaubte Änderungen können zu ernsthaften Verletzungen und sogar zum Tode
führen.
AVERTISSEMENT !
Une utilisation imprudente ou incorrecte de ces machines peut être dangereuse et entraîner des accidents graves,
voire mortels. Il est impératif de lire ce manuel d’utilisation et d’en comprendre le contenu avant d’utiliser les
machines.
AVERTISSEMENT !
Les machines d'origine ne doivent en aucun cas être modifiées sans l'autorisation du fabricant.Toute modification
non autorisée peut entraîner des blessures graves, voire mortelles.

5
Contents
Safety Instructions __________________________________________________________________ 6
Presentation ______________________________________________________________________ 10
Technical Data ____________________________________________________________________ 11
What Is What? ____________________________________________________________________ 12
Operation ________________________________________________________________________ 13
Care and Maintenance______________________________________________________________ 19
EU Declaration of Conformity to Directive _______________________________________________ 22
GB
E
D
F
Índice
Instrucciones de seguridad ___________________________________________________________ 7
Presentación _____________________________________________________________________ 10
Datos técnicos ____________________________________________________________________ 11
Componentes de la máquina _________________________________________________________ 12
Manejo __________________________________________________________________________ 13
Servicio y mantenimiento____________________________________________________________ 19
Declaración CE de conformidad ______________________________________________________ 22
Inhalt
Sicherheitsanweisungen _____________________________________________________________ 8
Präsentation ______________________________________________________________________ 10
Technische Daten _________________________________________________________________ 11
Was ist was? _____________________________________________________________________ 12
Handhabung _____________________________________________________________________ 13
Pflege und Wartung ________________________________________________________________ 19
Übereinstimmung mit EU-Direktive ____________________________________________________ 22
Table des matières
Consignes de sécurité _______________________________________________________________ 9
Présentation ______________________________________________________________________ 10
Caractéristiques techniques__________________________________________________________ 11
Quels sont les composants ? _________________________________________________________ 12
Utilisation ________________________________________________________________________ 13
Entretien et maintenance ____________________________________________________________ 19
Conformité avec les directives européennes _____________________________________________ 22

6
WARNING!
Under no circumstances may the machines be modified from the
original designs without the approval of Dimas AB. Unapproved
modifications can result in personal injury or even death.
WARNING!
Always use approved protective clothing and approved protective equipment when you use the machines.
Protective clothing and protective equipment cannot eliminate accident risks, but by using the right clothes and
equipment you can reduce the seriousness if an accident should occur. Ask your dealer what approved protective
clothing and protective equipment is recommended.
Safety Instructions
The purpose of these operating instructions is to help you use your machine in a safer manner as well as provide information
about how to carry out maintenance. The machine is intended for use in industrial applications by experienced operators. Read
through the operating instructions carefully before you begin using the machine.
The machine may not be used before the safety risks that can be associated with its use are fully understood. Contact your
dealer if you require further information.
These safety instructions only cover the basics of safe use. It is not possible within these safety instructions to fully describe
every possible risk situation that could arise in conjunction with the use of this machine.You can, however, prevent accidents
yourself by always using common sense.
During the design and manufacture of Dimas products, great importance is placed on safety, as well as effectiveness and ease of use.
This machine is for drilling in concrete, brick and various stone materials. All other use is improper.
1. Read through and make sure that you understand the contents of these operating instructions before using or carrying out
maintenance on the machine.
2. If the operator cannot read these operating instructions it is the owner’s responsibility to explain the contents.
3. Keep the workplace tidy. Disorder leads to accident risks.
4. All operators shall be trained in the use of the machine. The owner is responsible for ensuring that the operators receive
training.
5. Check that the machine is in good operating condition before you use it.
6. People and animals can distract you, causing you to lose control of the machine.You should therefore always remain concen-
trated and focused on the job in hand.
7. Never leave the machine unsupervised when the motor is running. A rotating drill bit can entail a risk for serious injury.
8. Always unplug the machine during longer work breaks.
9. Be careful as clothing, long hair, and jewellery can get caught in moving parts.
10. Use suitable protective equipment, such as work clothes, protective shoes, a helmet, protective glasses and protective
earplugs or earmuffs.
11. Do not use the machine in damp environments or in conjunction with the use of flammable gases.
12. Keep the workplace well lit.
13. Avoid all physical contact with earthed surfaces.
14. When drilling, no unauthorised persons may be within the work area. Onlookers within the work area can be injured.You
should never, therefore, start the machine without being certain that no people or animals are within the work area. Secure
the work area by cordoning off if necessary.
15. When the machine is not used, it ought to be stored in a dry and locked location.
16. Do not overload the machine.
17. Keep tools sharp and clean in order to enable safer work.
18. Never carry the machine by the electrical cord.
19. Check that the electrical cord is not damaged and will not be damaged during the work to be done.
20. Stand firmly with good balance when drilling.
21. Always check the rear side of the surface where the drill bit will emerge when drilling right through. Secure/cordon off and
make sure that no people or materials can come to harm. Mark out all hidden pipes and cables, such as electrical wires and
water pipes. Cutting through such pipes and cables can lead to personal injuries or damaged equipment.
22. Always turn the machine off before moving equipment.
23. Always have another person on hand when using the machine, so that you can receive help if an accident should occur.
25. Always have first aid equipment close by when using the machine.
26. Never use the machine if it does not work as it should.
27. Keep all parts in good working order and ensure that all fixtures are properly tightened.
GB

7
¡ADVERTENCIA!
No está permitido efectuar modificaciones de la versión original
de las máquinas por ningún concepto sin la autorización de
Dimas AB. Las modificaciones no autorizadas comportan riesgo
de daños personales e incluso peligro de muerte.
¡ADVERTENCIA!
Usar siempre ropas protectoras homologadas y un equipo de protección homologado para trabajar con las
máquinas. Aunque las ropas protectoras y el equipo de protección no eliminan el riesgo de accidentes, el usuario
puede reducir la gravedad de eventuales daños en caso de accidente utilizando las ropas y el equipo adecuados.
Consultar con el concesionario acerca de las ropas protectoras homologadas y el equipo de protección homologado.
Instrucciones de seguridad
Este manual de instrucciones tiene por objeto ayudar al usuario a utilizar la máquina de forma más segura y proporcionar
información acerca de la forma de efectuar el mantenimiento. La máquina está destinada al uso por operadores experimentados,
en aplicaciones industriales. Leer detenidamente el manual antes de empezar a utilizar la máquina.
La máquina no se debe poner en servicio hasta que se hayan determinado y comprendido plenamente los riesgos de seguridad
derivados de su empleo. Para información más detallada, consultar con el concesionario.
Estas instrucciones de seguridad sólo tratan de los fundamentos para una utilización segura. En las mismas no es posible
describir completamente todas las situaciones de riesgo que se pueden producir al utilizar la máquina. También es posible
prevenir accidentes utilizando el sentido común.
En el diseño y fabricación de los productos Dimas se ha puesto un gran énfasis en la seguridad, además de la efectividad y la
facilidad de manejo.
Esta máquina está destinada a la perforación de hormigón, ladrillo y diferentes materiales pedregosos. Cualquier otra aplicación
es errónea.
1. Leer este manual de instrucciones y comprender el contenido antes de empezar a utilizar la máquina o efectuar trabajos de
mantenimiento en la misma.
2. Si el operador no puede leer este manual de instrucciones, el propietario tiene la responsabilidad de explicarle el contenido.
3. Mantener bien ordenado el lugar de trabajo. El desorden comporta riesgo de accidentes.
4. Todos los operadores deben ser formados en el empleo de la máquina. El propietario es responsable de la formación de los
operadores.
5. Comprobar que la máquina esté en perfecto estado antes de utilizarla.
6. Las personas y animales pueden distraer al operador, haciéndole perder el control de la máquina. Por consiguiente, el
operador debe estar siempre concentrado en su trabajo.
7. No dejar nunca la máquina sin vigilar, con el motor en marcha. Las brocas rotativas comportan riesgo de accidentes graves.
8. Desenchufar siempre el contacto para paradas prolongadas del trabajo.
9. Prestar atención a que las ropas, el pelo largo y las joyas puedan atascarse en las piezas móviles.
10. Utilizar un equipo de protección personal adecuado, como prendas de trabajo, calzado protector, casco, gafas protectoras y
protectores auriculares.
11. No utilizar la máquina en entornos húmedos en los que se utilicen gases inflamables.
12. Mantener el lugar de trabajo bien iluminado.
13. Evitar el contacto del cuerpo con superficies conectadas a tierra.
14. Al taladrar no debe haber ninguna persona ajena al trabajo en la zona de trabajo. Los espectadores en la zona de trabajo
están expuestos a accidentes. Por consiguiente, no se debe poner en marcha la máquina sin estar seguro de que no hay
personas ni animales en la zona de trabajo. Si es necesario, cercar la zona de trabajo para impedir el acceso a la misma.
15. Cuando no se utiliza la máquina, hay que guardarla en un recinto seco y cerrado.
16. No sobrecargar la máquina.
17. Mantener las herramientas afiladas y limpias para que el trabajo sea más seguro.
18. No llevar nunca la máquina agarrando el cable eléctrico.
19. Comprobar que el cable eléctrico esté intacto y que no se pueda dañar durante el trabajo.
20. Para taladrar, adoptar una postura segura y bien equilibrada.
21. Controlar siempre la parte posterior de la superficie en la que sale la broca al penetrar. Impedir el acceso vallando y procurar
que no haya riesgo de daños personales o materiales. Marcar los cables eléctricos y tuberías de agua ocultos. Si se
penetran éstos hay riesgo de daños a personas y del equipo.
22. Parar siempre la máquina antes de desplazar el equipo.
23. Al trabajar con la máquina, procurar que haya alguien cerca, que pueda prestar ayuda en caso de accidente.
25. Al trabajar con la máquina, tener siempre a mano un botiquín de primeros auxilios.
26. No utilizar nunca la máquina si no funciona satisfactoriamente.
27. Mantener todas las piezas en perfecto estado y comprobar que todos los elementos de fijación estén bien apretados.
E

8
WARNUNG!
Ohne Zustimmung von Dimas AB dürfen keinerlei Änderungen
am Gerät vorgenommen werden, durch die es von der
Originalausführung abweicht. Unerlaubte Änderungen können
zu Verletzungen und sogar zumTode führen.
WARNUNG!
Bei Benutzung des Geräts stets zugelassene Schutzkleidung und zugelassene Schutzausrüstung tragen.
Schutzkleidung und Schutzausrüstung können die Verletzungsgefahr nicht völlig eliminieren. Durch die richtige
Kleidung und angemessene Ausrüstung lässt sich jedoch der Ernst eventueller Verletzungen reduzieren, wenn es
zu einem Unfall kommen sollte. Der Vertragshändler gibt Auskunft darüber, welche zugelassene Schutzausrüstung
empfehlenswert ist.
DSicherheitsanweisungen
Diese Bedienungsanleitung hat das Ziel, Ihnen die sichere Benutzung Ihres Geräts zu erklären. Außerdem wird beschrieben, wie es
gewartet wird. Das Gerät ist für industrielle Anwendungen und die Benutzung durch erfahrene Bediener ausgelegt. Bitte vor
Benutzung des Geräts die Bedienungsanleitung gründlich durchlesen.
Das Gerät darf erst dann in Gebrauch genommen werden, wenn alle Sicherheitsrisiken, die mit der Benutzung verbunden sein
können, in vollem Umfang erfasst wurden. Der Vertragshändler erteilt auf Anfrage gerne weitere Informationen.
Diese Sicherheitsanweisungen gehen nur auf die Grundlagen sicherer Handhabung ein. Sicherheitsanweisungen können keine
vollständige Darstellung aller möglichen Gefahrensituationen enthalten, die bei der Benutzung des Geräts aufkommen können. Wer
jedoch stets den gesunden Menschenverstand einsetzt, kann Unfällen selbst vorbeugen.
Bei der Konstruktion und Herstellung von Dimas Produkten wurde neben der Leistungsfähigkeit und Benutzerfreundlichkeit größtes
Gewicht auf die Sicherheit gelegt.
Dieses Gerät ist zum Bohren in Beton, Backstein und diversen Steinmaterialien vorgesehen. Alle anderen Einsätze sind unzulässig.
1. Vor der Benutzung des Geräts bzw. vor der Ausführung von Wartungsarbeiten muss diese Bedienungsanleitung durchgelesen
und ihr Inhalt verstanden worden sein.
2. Falls der Bediener diese Bedienungsanleitung nicht lesen kann, ist es Aufgabe des Besitzers, ihren Inhalt zu erklären.
3. Den Arbeitsplatz stets aufräumen, denn Unordnung erhöht die Unfallgefahr.
4. Sämtliche Bediener müssen für die Benutzung des Geräts ausgebildet sein. Der Besitzer ist für die Schulung der Bediener
verantwortlich.
5. Vor Benutzung kontrollieren, ob sich das Gerät in betriebstauglichem Zustand befindet.
6. Menschen und Tiere können zu Ablenkung und damit zum Verlust der Kontrolle über das Gerät führen. Konzentration und
Fokussierung auf die Aufgabe sind unbedingt erforderlich.
7. Das Gerät niemals bei laufendem Motor ohne Aufsicht lassen. Rotierende Bohrkronen können zu ernsten Verletzungen führen.
8. Bei längeren Arbeitsunterbrechungen stets den Stecker ziehen.
9. Bitte bedenken, dass Kleidung, langes Haar und Schmuck in beweglichen Teilen hängen bleiben können.
10. Zweckdienliche persönliche Schutzausrüstung wie Arbeitskleidung, Schutzschuhe, Helm, Schutzbrille und Gehörschützer
benutzen.
11. Das Gerät nicht in feuchter Umgebung oder bei gleichzeitigen Arbeiten mit brennbaren Gasen benutzen.
12. Der Arbeitsplatz muss gut beleuchtet sein.
13. Jeglichen Körperkontakt mit geerdeten Flächen vermeiden.
14. Während des Bohrens dürfen sich innerhalb des Arbeitsbereichs keine Unbefugten aufhalten. Zuschauer innerhalb des
Arbeitsbereichs setzen sich Gefahren aus. Deshalb niemals das Gerät starten, ohne vorher sichergestellt zu haben, dass sich
weder Menschen noch Tiere innerhalb des Arbeitsbereichs befinden. Gegebenenfalls den Arbeitsbereich mit Absperrungen
sichern.
15. Bei Nichtverwendung ist das Gerät in einem trockenen, verschlossenen Raum aufzubewahren.
16. Das Gerät darf nicht überlastet werden.
17. Scharfes und sauberes Werkzeug ist die Voraussetzung für sicheres Arbeiten.
18. Das Gerät niemals am Stromkabel tragen.
19. Sicherstellen, dass das Stromkabel unbeschädigt ist und während des Arbeitens vor Beschädigung geschützt ist.
20. Beim Bohren sicher stehen und auf gutes Gleichgewicht achten.
21. Stets die Rückseite der Fläche prüfen, die von der Bohrkrone durchbohrt wird. So absichern/absperren, dass weder Mensch noch
Material zu Schaden kommen. Verborgene Leitungen wie Strom- und Wasserleitungen zuvor kennzeichnen. Beim Durchbohren
können Menschen verletzt und Ausrüstung beschädigt werden.
22. Beim Transportieren der Ausrüstung das Gerät stets ausschalten.
23. Bei Benutzung des Geräts sollte sich immer eine weitere Person in der Nähe befinden, die im Fall eines Unfalls zu Hilfe eilen
kann.
25. Bei der Benutzung des Geräts immer einen Verbandskasten zur Hand haben.
26. Das Gerät niemals benutzen, wenn es nicht wie vorgesehen funktioniert.
27. Alle Teile in funktionstauglichem Zustand halten und dafür sorgen, dass alle Befestigungsteile sorgfältig festgezogen sind.

9
AVERTISSEMENT !
Les machines d'origine ne doivent en aucun cas être
modifiées sans l'autorisation de Dimas AB.Toute modification
non autorisée peut entraîner des blessures graves, voire
mortelles.
AVERTISSEMENT !
Toujours utiliser des vêtements et des équipements de protection agréés lors de l’utilisation des machines. Les
vêtements et équipements de protection ne suppriment pas le risque d’accidents. Cependant l’utilisation de
vêtements et équipements de protection adaptés permet de réduire le degré de gravité des dommages éventuels en
cas d'accident. Contacter le revendeur pour obtenir des informations sur les vêtements et équipements de
protection agréés qui sont recommandés.
FConsignes de sécurité
Ce manuel d’utilisation est conçu pour vous aider à utiliser la machine en toute sécurité. Il donne aussi des informations sur la
maintenance. La machine est conçue pour des applications industrielles et destinée à des opérateurs expérimentés. Lire ce manuel
d’utilisation attentivement avant de commencer à utiliser la machine.
La machine ne doit pas être mise en service tant que les risques pour la sécurité de l’utilisateur n’ont pas été entièrement compris.
Contacter le revendeur pour obtenir de plus amples informations.
Ces consignes de sécurité indiquent uniquement les principes de base d’une utilisation en toute sécurité. Une description complète
de toutes les situations de danger liées à l’utilisation de la machine n’est pas possible dans ces consignes de sécurité. Il est par
contre possible de prévenir les accidents en faisant preuve de bon sens.
Lors de la conception et de la fabrication des produits Dimas, un soin particulier a été apporté à la sécurité des machines, outre leur
efficacité et leur simplicité d’utilisation.
Cette machine est conçue pour le perçage du béton, des briques et de différents types de pierres.Toute autre utilisation est incorrecte.
1. Lire ce manuel d’utilisation et bien en assimiler le contenu avant de commencer à utiliser la machine ou d’effectuer la
maintenance.
2. Il incombe au propriétaire de la machine d’expliquer le contenu du manuel d’utilisation à l’opérateur si ce dernier n’est pas en
mesure de le lire.
3. S'assurer que le poste de travail est bien rangé. Le désordre augmente les risques d’accident.
4. Tous les opérateurs doivent recevoir une formation sur l’utilisation de la machine. Il incombe au propriétaire de garantir que les
opérateurs reçoivent une formation.
5. Contrôler que la machine est en état de fonctionnement avant de l’utiliser.
6. Des personnes ou des animaux peuvent détourner l’attention de l’opérateur et l’amener à perdre le contrôle de la machine. C'est
pourquoi l’opérateur doit toujours être attentif et concentré sur son travail.
7. Ne jamais laisser la machine sans surveillance avec le moteur en marche. Lorsqu’il tourne, le trépan augmente le risque de
blessures.
8. Toujours débrancher la machine en cas d’interruption prolongée du travail.
9. Attention ! Les habits, les cheveux longs et les bijoux peuvent se coincer dans les parties en mouvement.
10. Toujours utiliser un équipement de protection adapté tel que des vêtements de travail, des chaussures de sécurité, un casque,
des lunettes de protection et une protection antibruit.
11. Ne jamais utiliser la machine dans un milieu humide ou conjointement à l’utilisation de gaz combustibles.
12. Veiller au bon éclairage du poste de travail.
13. Éviter tout contact corporel avec les surfaces mises à la terre.
14. Pendant le perçage, aucune personne non autorisée ne doit se trouver dans la zone de travail. Les spectateurs se trouvant dans
la zone de travail peuvent être blessés. Ne jamais démarrer la machine sans avoir vérifié que personne, humain ou animal, ne se
trouve dans la zone de travail. Délimiter la zone de travail si nécessaire.
15. Lorsqu’elle n’est pas utilisée, la machine doit être rangée dans un endroit sec et verrouillé.
16. Ne pas solliciter la machine excessivement.
17. Toujours utiliser des outils aiguisés et propres pour augmenter la sécurité pendant le travail.
18. Ne jamais tenir la machine en la saisissant par le câble électrique.
19. S’assurer que le câble électrique n’est pas endommagé ou qu'il ne peut pas être endommagé pendant le travail.
20. Adopter une position droite bien équilibrée pendant le perçage.
21. Toujours contrôler la partie arrière de la surface traversée par le trépan. Délimiter la zone de travail et s’assurer que personne ne
peut être blessé ni aucun matériau endommagé. Marquer tous les câbles ou conduites dissimulés, tels que des câbles électriques
ou des conduites d’eau. Le perçage de tels câbles ou conduites peut provoquer des blessures ou dommages matériels.
22. Toujours éteindre la machine avant de déplacer un équipement.
23. Lors de l’utilisation de la machine, toujours prévoir une personne à proximité afin d’obtenir de l’aide en cas d'accident.
25. Toujours prévoir une trousse de secours lors de l’utilisation de la machine.
26. Ne jamais utiliser la machine si elle ne fonctionne pas correctement.
27. S’assurer que toutes les pièces sont en état de fonctionnement et que tous les éléments de fixation sont correctement serrés.

10
E
D
F
GB
Fig. 1 Fig. 2
Presentation
The DM-225 and the DM-225 D are electric handheld drills,
intended for drilling concrete, brick and various stone
materials. They are designed for drilling in confined spaces
and are very easy to assemble. Both the machines are
equipped with three spirit levels in order to ease drilling. A
rotatable handle makes working comfortable.

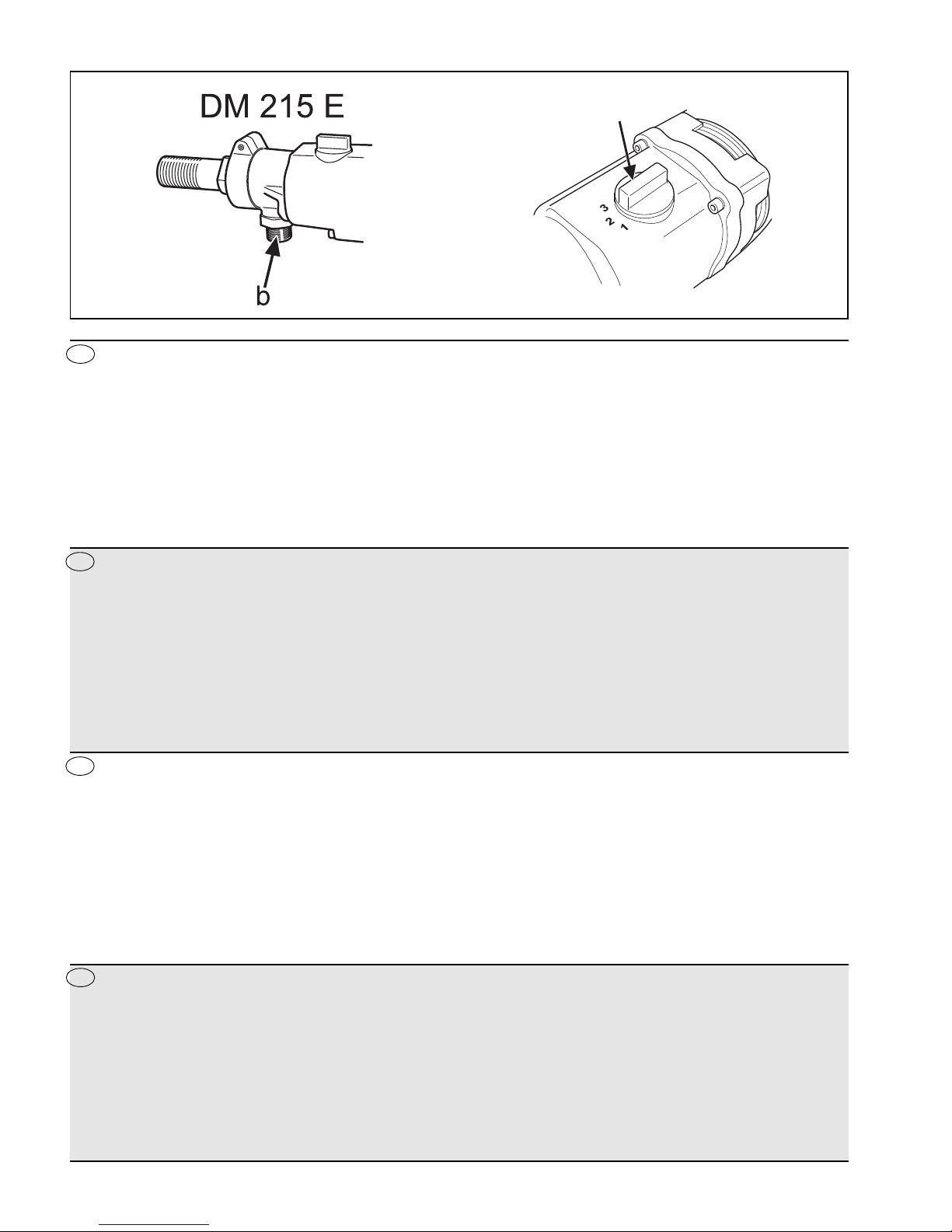

The machines have three motor speed ranges for drilling
ranges up to 130 mm. The design of the slip clutch provides
the greatest possible power output for all gears.
The machines are equipped with Softstart™, an electronic
current limiter, and Smartstart™, which reduces the motor
speed. These functions are of great use for creating a guide
hole for drilling. Both functions mean that you can start the
drill safely and with full control. The machines are also
equipped with electronic overload protection, Elgard™.
Both machines are water-cooled and the DM-225 D can
also be connected to a dust extractor. The DM-225 D also
has a converter that enables you to use drill bits from the
DM-225.
Presentación
DM-225 y DM-225 D son taladros de mano eléctricos,
destinados a la perforación de hormigón, ladrillo y diferentes
materiales pedregosos. Están diseñados para taladrar en
espacios reducidos y son muy fáciles de montar. Ambas
máquinas están provistas de tres niveles para facilitar la
perforación. Tienen asimismo una empuñadura giratoria que
aumenta la comodidad de trabajo.
Las máquinas tienen tres intervalos de velocidad para zonas
de perforación de hasta 130 mm. El diseño del acoplamiento
deslizante proporciona la toma de potencia más alta en todas
las velocidades.
Las máquinas incorporan Softstart™, un limitador electrónico
de corriente, y Smartstart™ que reduce la velocidad. Esta
función es muy útil para crear las ranuras de guía de
perforación. Con ambas funciones, el arranque es seguro y
controlado. Además, las máquinas están equipadas con
protección contra sobrecarga electrónica: Elgard™.
Ambas máquinas están refrigeradas por agua. El modelo DM-
225 D puede, alternativamente, acoplarse a una aspiradora.
Además, el modelo DM-225 D tiene un acoplamiento
adaptador que permite utilizar brocas de DM-225.
Präsentation
Bei DM-225 und DM-225 D handelt es sich um elektrische
Handbohrmaschinen, die zum Bohren in Beton, Backstein
und diversen Steinmaterialien vorgesehen sind. Sie sind
zum Bohren in engen Räumen ausgelegt und sehr einfach
in der Montage. Beide Geräte sind mit drei Libellen
versehen, die das Bohren erleichtern. Ein drehbarer
Handgriff sorgt für bequemes Arbeiten.
Die Geräte haben drei Drehzahlbereiche für Bohrbereiche
bis zu 130 mm. Die Konstruktion der Gleitkupplung
garantiert höchste Leistungsaufnahme in allen Gängen.
Die Geräte sind mit Softstart™ ausgestattet, einer
elektronischen Strombegrenzung, sowie Smartstart™ zur
Begrenzung der Umdrehungszahl. Diese Funktion ist sehr
nützlich, um eine Leitspur vorzubereiten, nach der gebohrt
werden kann. Beide Funktionen sorgen für einen sicheren
und kontrollierten Start. Die Geräte sind außerdem mit
einem elektronischen Überlastungsschutz, Elgard™,
versehen.
Beide Geräte haben Wasserkühlung; DM-225 D kann
alternativ auch an einen Staubsauger angeschlossen
werden. DM-225 D hat zudem eine Übergangskupplung,
sodass auch Bohrer von DM-225 verwendet werden
können.
Présentation
DM-225 et DM-225 D sont des perceuses électriques à main,
conçues pour le perçage du béton, des briques et de différents
types de pierres. Elles sont adaptées au perçage dans des
espaces étroits et sont très faciles à monter. Ces deux
machines sont équipées de trois niveaux qui facilitent le
perçage. Une poignée orientable garantit une utilisation aisée.
Les machines présentent trois plages de régime pour les
perçages jusqu’à 130 mm. La construction de l'accouplement à
glissement offre une puissance de sortie maximale à tous les
régimes.
Les machines sont dotées du limiteur électronique de courant
Softstart™ et du réducteur de vitesse Smartstart™. Très utile,
cette dernière fonction permet de réaliser une rainure de
guidage pour le perçage. Les deux fonctions garantissent un
démarrage contrôlé et en toute sécurité. Les machines sont en
outre équipées d’une protection électronique contre les
surcharges, Elgard™.
Les deux machines sont refroidies par eau. Le modèle DM-225
D peut en outre être raccordé à un aspirateur. Le modèle DM-
225 D est de plus équipé d’un adaptateur qui permet d’utiliser
le trépan de DM-225.

11
E
D
F
GB
Fig. 3
Datos técnicos
Motor eléctrico ____________________________ monofásico
Voltaje nominal ____________________________ 230 V
Potencia nominal __________________________ 1.800 W
Amperaje nominal _________________________ 8A
Diámetro máximo de broca, con soporte ________ 130 mm
Diámetro máximo de broca, de mano __________ 60 mm
Nivel de presión acústica ____________________ 86 dB A, 86 dB C
Nivel de potencia acústica ___________________ 99dB, ponderación A
Velocidad del husillo, ralentí __________________ 900-2.150-4.500 r.p.m.
Velocidad del husillo, plena carga _____________ 580-1.400-2.900 r.p.m
Rosca de husillo ___________________________ G 1/2"
Conexión de agua (DM-225) _________________ G 1/4"
Conexión de agua (DM-225 D) _______________ G 3/4"
Peso (DM-225) ____________________________ 5,2 kg
Peso (DM-225 D) __________________________ 5,5 kg
Soporte
Las máquinas DM-225 y DM-225 D se colocan
en un soporte con anillo como dispositivo de
fijación. El anillo se fija alrededor del collar de

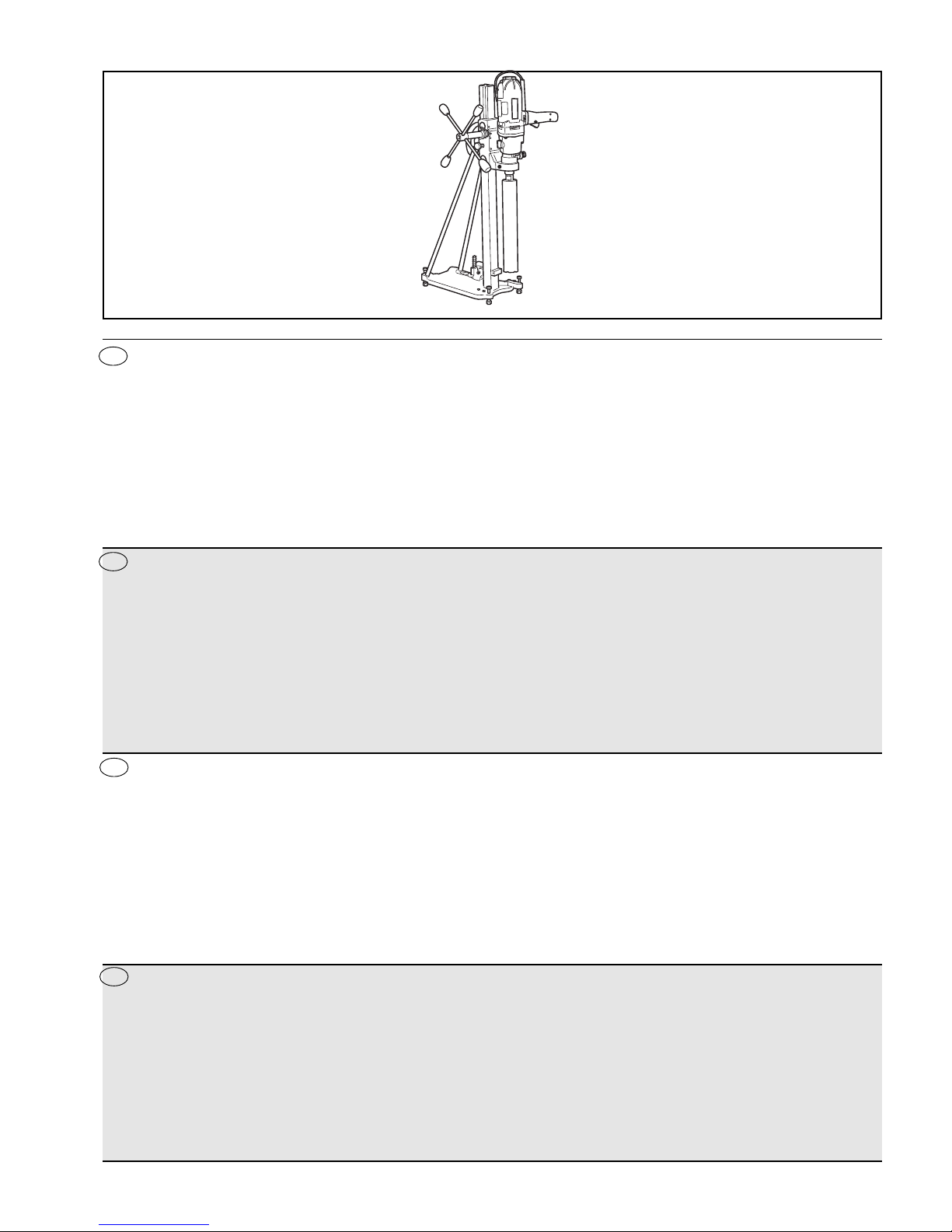

apriete de la caja de cambios. La figura 3
ilustra el modelo
DM-225 con soporte DS 225.
Stand
The DM-225 and the DM-225 D are suited to
stands that use a ring attachment. The ring is
attached around the fastening neck on the
gearbox. Fig. 3 shows the DM-225 with the DS
225 stand.
Technische Daten
Elektromotor ______________________________ 1-phasig
Nennspannung ____________________________ 230 V
Nennleistung _____________________________ 1800 W
Nennstrom _______________________________ 8A
Max. Durchmesser der Bohrkrone, mit Ständer ___ 130 mm
Max. Durchmesser der Bohrkrone, Handgerät____ 60 mm
Schalldruckpegel __________________________ 86 dB A, 86 dB C
Schallleistungspegel _______________________ 99dB (A)
Spindeldrehzahl, Leerlauf ___________________ 900-2150-4500 U/min
Spindeldrehzahl, volle Belastung ______________ 580-1400-2900 U/min
Spindelgewinde ___________________________ G 1/2"
Wasseranschluss (DM-225) __________________ G 1/4"
Wasseranschluss (DM-225 D) ________________ G 3/4"
Gewicht (DM-225) _________________________ 5,2 kg
Gewicht (DM-225 D) _______________________ 5,5 kg
Ständer
DM-225 und DM-225 D passen in Ständer, die
einen Ring als Befestigungsvorrichtung haben.
Der Ring wird um den Spannhals des
Getriebes befestigt. Abb. 3 zeigt DM-225 mit
Ständer DS 225.
Caractéristiques techniques
Moteur électrique __________________________ monophasé
Tension nominale __________________________ 230 V
Puissance nominale ________________________ 1800 W
Courant nominal ___________________________ 8A
Diamètre maximal du trépan, avec support ______ 130 mm
Diamètre maximal du trépan, sans support ______ 60 mm
Niveau de pression acoustique _______________ 86 dB A, 86 dB C
Niveau de puissance acoustique ______________ 99 dB A
Régime de broche, à vide ___________________ 900-2150-4500 tours/min
Régime de broche, puissance maximale ________ 580-1400-2900 tours/min
Filetage de la broche _______________________ G 1/2"
Prise de raccordement à l’eau (DM-225) ________ G 1/4"
Prise de raccordement à l’eau (DM-225 D) ______ G 3/4"
Poids (DM-225) ___________________________ 5,2 kg
Poids (DM-225 D) _________________________ 5,5 kg
Support
Les perceuses DM-225 et DM-225 D sont
adaptées aux supports dotés d’une bague de
fixation. La bague est fixée autour du collet de
serrage de la boîte de vitesses. La figure 3
montre DM-225 avec le support DS 225.
Technical data (GB, US, CAN)
Rated Voltage _____________________________ 100-120V
Rated Power _____________________________ 1800 W
Rated Current ____________________________ 15 A
Max Drill ø with Rig ________________________ 130 mm(5")
Max Drill ø, Hand-held ______________________ 60 mm (2 1/2")
Sound Pressure Level ______________________ 86 dB A, 86 dB C
Sound Capacity Level ______________________ 99 dB A-weighted
Spindle Speed, No Load ____________________ 900-2150-4500 rpm
Spindle Speed, Full Load ____________________ 580-1400-2900 rpm
Spindle Thread ____________________________ G 1/2"
Water Connection _________________________ G 1/4"
Weight __________________________________ 5,2 kg

12
E
D
F
GB
Fig. 4
What Is What?
a. Drill spindle
b. Cooling system connector

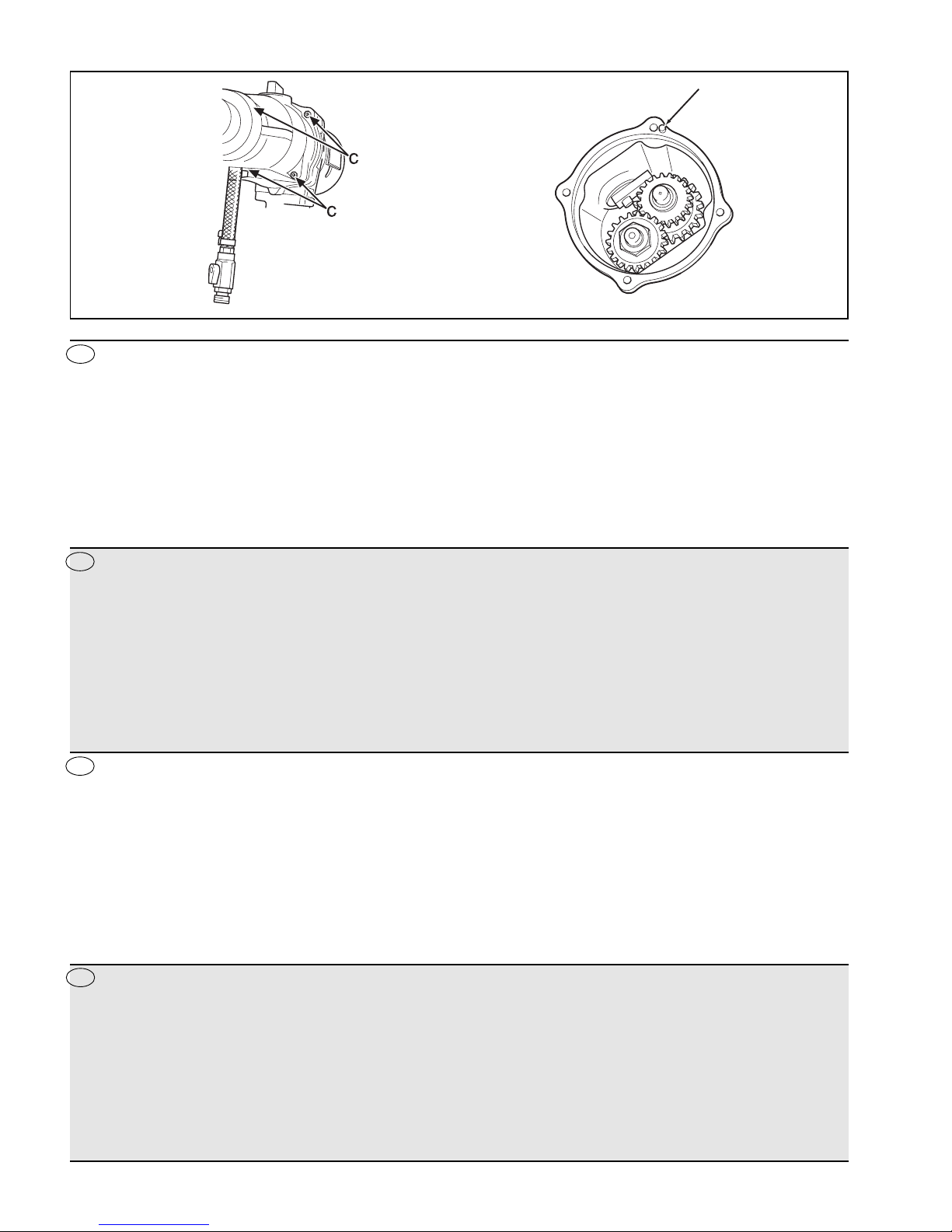

c. Screws holding together the gearbox and the motor (4
screws)
d. Smartstart™
e. Switch
Componentes de la máquina
a. Husillo de taladro
b. Conexión al sistema refrigerante
c. Tornillos de fijación de la caja de cambios en el motor
(4 piezas)
d. Smartstart™
e. Interruptor
Was ist was?
a. Bohrspindel
b. Anschluss an Kühlsystem
c. Mit diesen 4 Schrauben sind Getriebe und Motor
verbunden.
d. Smartstart™
e. Netzschalter
Quels sont les composants ?
a. Broche
b. Raccord pour le système de refroidissement
c. Vis de fixation de la boîte de vitesses et du moteur (4 vis)
d. Smartstart™
e. Interrupteur
f. Button for locking the switch
g. Spirit level (3 pcs)
h. Inspection hatches
i. Gear knob
j. Leakage hole
f. Botón fiador del interruptor
g. Nivel (3 piezas)
h. Tapas de inspección
i. Manija de cambio
j. Agujero de fuga
f. Arretiertaste für den Netzschalter
g. Libelle (3 Stück)
h. Inspektionsluke
i. Schaltdrehknopf
j. Leckageöffnung
f. Bouton de verrouillage de l’interrupteur
g. Niveau (3)
h. Panneaux d’accès
i. Sélecteur de vitesses
j. Orifice d’évacuation

13
E
D
F
GB
Fig. 5
Operation
Before Starting
Make sure that:
• No unauthorized persons are near the work area.
• The switch is undamaged. If not, the switch must be
replaced by an authorised repairman.
• The switch is not sticking.
Manejo
Antes de arrancar
Comprobar que:
• No haya personas ajenas al trabajo en la zona de
trabajo.
• El interruptor esté intacto. Si no está intacto, debe
cambiarlo un técnico autorizado.
• El interruptor no esté enganchado.
Handhabung
Vor dem Start
Dafür sorgen:
• dass sich kein Unbefugter in der Nähe des
Arbeitsbereichs befindet.
• dass der Netzschalter intakt ist. Falls dies nicht der Fall
ist, muss er durch einen autorisierten Servicetechniker
ausgewechselt werden.
• dass der Netzschalter nicht klemmt.
Utilisation
Avant de démarrer la machine
Effectuer les contrôles suivants :
• Aucune personne non autorisée ne se trouve à
proximité de la zone de travail.
• L’interrupteur n'est pas endommagé. Si ce n’est pas le
cas, il doit être remplacé par un réparateur agréé.
• L’interrupteur n'est pas coincé.

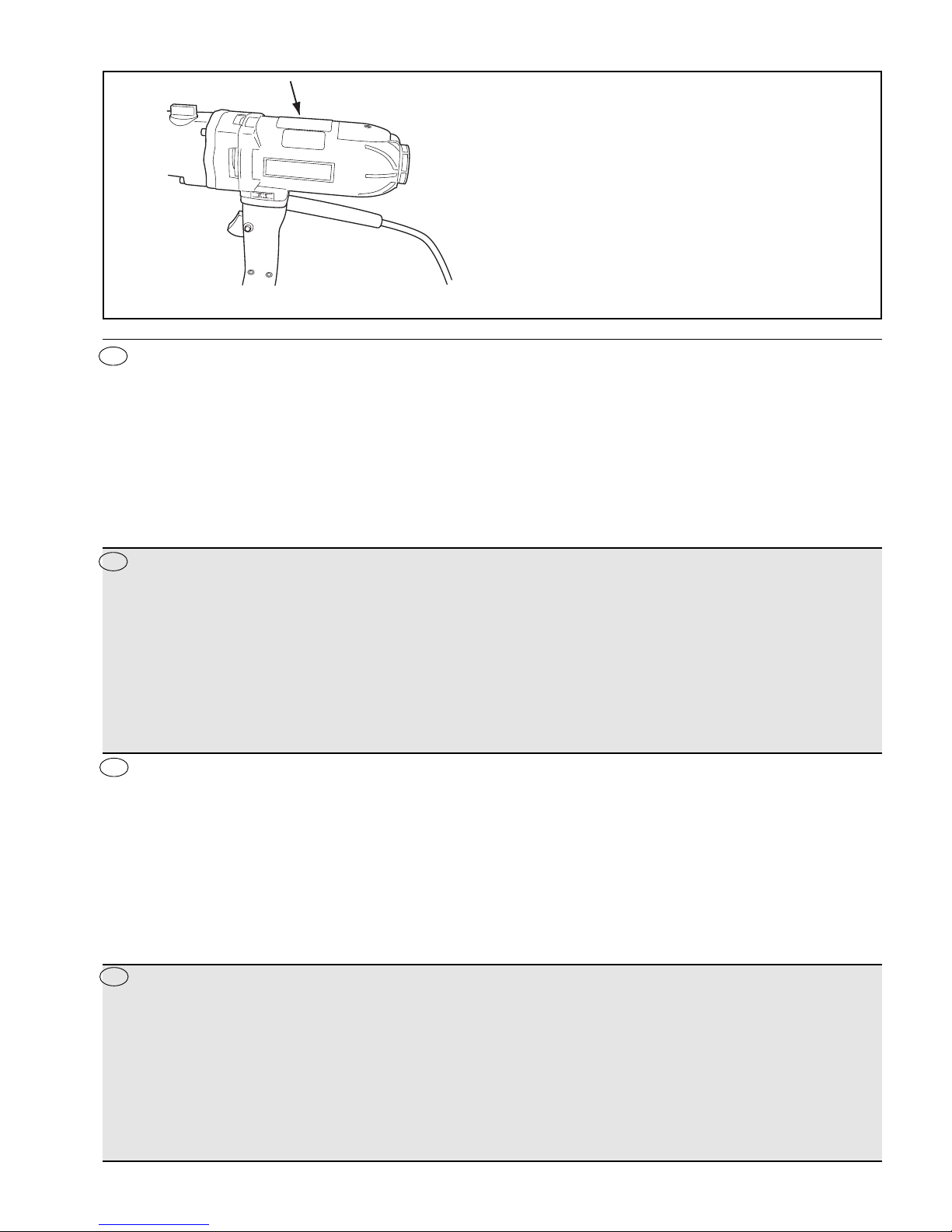

• The power connection is made using a protected,
earthed outlet with an output voltage that agrees with
the voltage that is stated on the plate on the top of the
machine (Fig. 5).
• The machine and its equipment components are
correctly assembled:
The drill bit is firmly attached.
If a stand is used, it must be attached to the
machine by the fastening neck on the gearbox.
• La conexión esté en un enchufe con protección a tierra
cuya tensión concuerde con la que está indicada en la
placa de la parte superior de la máquina (Figura 5).
• La máquina y sus herramientas estén correctamente
montadas:
Que la broca esté bien fija.
Si se usa soporte, debe fijarse en la máquina junto
al collar de apriete de la caja de cambios.
• dass das Gerät einen geerdeten Stromanschluss hat,
bei dem die Netzspannung mit der Spannung
übereinstimmt, die auf dem Schild auf der Oberseite
des Geräts steht (Abb. 5).
• dass das Gerät und seine Zubehörteile korrekt montiert
sind, so dass der Bohrer gut fest sitzt.
Falls ein Ständer benutzt wird, muss dieser am
Spannhals des Getriebes an der Maschine
befestigt sein.
• La machine est branchée à une prise de terre de
protection dont la tension de réseau est conforme à
celle indiquée sur la plaque signalétique située sur la
partie supérieure de la machine (fig. 5).
• La machine et son équipement sont montés
correctement :
Le trépan est fixé correctement.
Si un support est utilisé, celui-ci doit être fixé à la
machine au niveau du collet de serrage de la boîte
de vitesses.

14
E
D
F
GB
Fig. 6 Fig. 7
• The right clothes and protective equipment are in use.
• The water-cooling or dust extractor is attached to the
machine (b in Fig. 6).
Starting the Machine
1. Set the working speed by turning the drill spindle while
moving the gear knob to the desired position (Fig. 7).
2. Hold the machine steady.
3. Press in the switch completely.
• Press in, if desired, the Smartstart™ button.
• Se utilizan las ropas y el equipo de protección
adecuados.
• La refrigeración por agua o la aspiradora esté acoplada
en la máquina (b en la Figura 6).
Arranque de la máquina
1. Ajustar la velocidad de trabajo, girando el husillo de
taladro y, al mismo tiempo, poniendo la manija de
cambio en la posición deseada (Figura 7).
2. Sujetar la máquina con firmeza.
3. Presionar completamente el interruptor.
• Si se desea, presionar el botón de Smartstart™.
• dass die richtige Kleidung und Schutzausrüstung
getragen werden.
• dass Wasserkühlung und Staubsauger an das Gerät
angeschlossen sind (b in Abb. 6).
Start des Geräts
1. So wird die Arbeitsdrehzahl eingestellt: gleichzeitig an
der Bohrspindel drehen und Schaltdrehknopf in die
gewünschte Position drehen (Abb. 7).
2. Die Maschine fest halten.
3. Den Netzschalter ganz eindrücken.
• Gegebenenfalls den Smartstart™-Knopf eindrücken.
• Des vêtements et un équipement de protection adaptés
sont utilisés.
• Un système de refroidissement par eau ou un
aspirateur est raccordé à la machine (b sur la fig. 6).
Démarrage de la machine
1. Régler la vitesse de travail en tournant la broche et en
réglant simultanément le sélecteur de vitesses sur la
position souhaitée (fig. 7).
2. Tenir la machine fermement.
3. Enfoncer entièrement l’interrupteur.
• Appuyer si nécessaire sur le bouton Smartstart™.

15
E
D
F
GB When drilling in roofs and the like:
• Use a water collector to avoid water penetrating into the
machine.
• The machine must be covered with plastic or the like in
order to prevent water penetrating into the machine.
Drilling
Changing speed:
• Speed changes may only be made when the machine is
switched off.
When drilling outdoors:
• Always use extension cables that are approved for
outdoor use. NOTE!
The air intake must not be covered.
Para taladrar en techos y similares:
• Utilizar un colector de agua para impedir que entre agua
en la máquina.
• La máquina debe cubrirse con un plástico o similar para
impedir que entre agua en ella.
Taladrado
Cambio de velocidad:
• El cambio sólo debe hacerse con la máquina parada.
Para taladrar a la intemperie:
• Usar siempre cables de empalme homologados para
uso en intemperie. ¡ATENCIÓN!
No se debe tapar la toma de aire.
Beim Bohren in Dächern u. ä.:
• Wasser in einem Gefäß auffangen, um ein Eindringen in
das Gerät zu verhindern.
• Das Gerät mit Plastik o. ä. abdecken, damit kein Wasser
eindringen kann.
Bohren
Drehzahlumschaltung:
• Die Maschine muss zuvor ausgeschaltet werden.
Beim Bohren im Freien:
• Nur Verbindungskabel verwenden, die für den Gebrauch
im Freien zugelassen sind. BITTE BEACHTEN!
Der Lufteinlass darf nicht überdeckt werden.
En cas de perçage dans un toit ou élément similaire :
• Utiliser un collecteur d'eau pour éviter l’infiltration de
l’eau dans la machine.
• La machine doit être recouverte avec du plastique ou
matériau similaire pour empêcher l’infiltration d'eau.
Perçage
Changement de vitesse :
• Le changement de vitesse doit se faire uniquement
lorsque la machine est éteinte.
En cas de perçage à l'extérieur :
• Toujours utiliser des câbles de raccordement agréés
pour une utilisation à l’extérieur. ATTENTION !
L’admission d’air ne doit pas être recouverte.

16
E
D
F
GB
• Keep your hands at a safe distance from the drill spindle
and drill bit when the machine is running.
• Keep an eye open for oil or water leakage. If water or oil
trickles out from the leakage hole on the top of the
pinion neck, the seals must be replaced.
Cooling:
If necessary, run the machine unloaded for a minute or two
to cool the motor.
Using the Machine
Consider the following when using the machine:
• When using Smartstart™, the machine has a very low
power output. As a result, normal drilling cannot be
carried out with this function.
• The machine has, particularly in the first gear, a very
high torque. This demands good concentration during
work, as serious personal injuries can be caused by the
drill bit suddenly becoming blocked and the machine
being torn from your hands.
• Mantener las manos apartadas del husillo de taladro y
la broca cuando funciona la máquina.
• Prestar atención a las fugas de aceite o de agua. Si sale
agua o aceite por el agujero de fuga de la parte superior
del collar de accionamiento, hay que cambiar las juntas.
Refrigeración:
Si es necesario, hacer funcionar la máquina descargada
durante aproximadamente un minuto para enfriar el motor.
Empleo de la máquina
Aspectos que se deben tener en cuenta al emplear la
máquina:
• Para usar Smartstart™, la máquina debe funcionar con
potencia muy baja. Por ello no se puede efectuar el
taladrado normal en esta modalidad.
• La máquina tiene un par torsor muy alto, especialmente
en la primera marcha. Esto requiere una gran
concentración durante el trabajo debido al riesgo de
daños personales graves si la broca se bloquea
súbitamente y la máquina se escapa de las manos.
• Mit den Händen nicht zu nahe an die Bohrspindel
kommen, wenn das Gerät läuft.
• Auf Öl- oder Wasserleckage achten. Wenn Öl oder
Wasser aus der Leckageöffnung an der Oberseite des
Spannhalses austreten, müssen die Dichtungen
ausgewechselt werden.
Kühlung:
Bei Bedarf das Gerät ein paar Minuten lang unbelastet
laufen lassen, um den Motor abzukühlen.
Die Benutzung des Geräts
Bei der Benutzung des Geräts bitte folgende Punkte
beachten:
• Wenn Smartstart™ gewählt wurde, arbeitet das Gerät
mit sehr niedriger Leistung. Bei dieser Einstellung ist
kein normales Bohren möglich.
• Das Gerät hat, besonders im ersten Gang, ein extrem
hohes Drehmoment. Daher ist höchste Konzentration
bei der Arbeit erforderlich, denn ein plötzliches
Blockieren der Bohrkrone kann dazu führen, dass die
Maschine aus der Hand rutscht; ernsthafte Verletzungen
können die Folge sein.
• Garder les mains éloignées de la broche et percer
lorsque la machine tourne.
• Attention aux fuites d’huile et d’eau. En cas de fuite
d’eau ou d'huile par l’orifice d’évacuation situé sur la
partie supérieure du collet, les joints d’étanchéité
doivent être remplacés.
Refroidissement :
Si nécessaire, laisser la machine tourner à vide une minute
environ pour refroidir le moteur.
Utilisation de la machine
Observer les points suivants lors de l’utilisation de la
machine :
• La puissance de la machine est très réduite lorsque la
fonction Smartstart™ est utilisée. C'est pourquoi ce
réglage ne permet pas de réaliser un perçage normal.
• La machine présente un couple très élevé, en particulier
en première vitesse. Une concentration élevée est
requise dans ce cas pendant le travail car le blocage
soudain du trépan et le glissement de la machine hors
de la main peuvent entraîner des blessure graves.

17
E
D
F
GB Electronic overload protection:
This protection comes into effect when the motor has been
overloaded for a short time. If the machine gets stuck in the
material, the power is cut immediately.
• Reset the machine by first releasing the switch and then
pressing it again.
Slip clutch:
The machine is equipped with an electronic and a
mechanical slip clutch. The electronic clutch makes the
motor pulse when the machine is overloaded above a
certain level. The mechanical clutch ensures that the
cogwheels are not damaged before the electronics cut the
power.
• Reset the machine by reducing the load. The machine
returns to normal speed and drilling can continue
Protección contra sobrecarga electrónica:
La protección se activa cuando el motor ha estado sobre-
cargado por un tiempo limitado. Si la máquina se atasca en
el material, la corriente es cortada de inmediato.
• Para restablecer la máquina, soltar el interruptor y
presionarlo de nuevo.
Acoplamiento deslizante:
La máquina está equipada con un acoplamiento electrónico
y un acoplamiento mecánico. El acoplamiento electrónico
hace pulsar el motor cuando la máquina es sobrecargada
por encima de un determinado nivel. El acoplamiento
mecánico impide que se dañen las ruedas dentadas antes
de que la electrónica corte la corriente.
• Restablecer la máquina reduciendo la carga. Entonces
la máquina vuelve a la velocidad normal y se puede
continuar taladrando.
Elektronischer Überlastungsschutz:
Der Schutz greift dann ein, wenn der Motor kurzfristig
überlastet wird. Die Stromzufuhr wird sofort unterbrochen,
wenn das Gerät im Material festfährt.
• Den Netzschalter erst loslassen und dann wieder
eindrücken, um die Maschine rückzustellen.
Gleitkupplung:
Das Gerät ist mit einer elektronischen und einer mecha-
nischen Gleitkupplung ausgerüstet. Die elektronische
Gleitkupplung sorgt dafür, dass der Motor pulsiert, wenn er
über ein bestimmtes Niveau hinaus belastet wird. Die
mechanische Gleitkupplung verhindert, dass die Zahnräder
beschädigt werden, bevor die Elektronik die Stromzufuhr
unterbricht.
• Durch Senken der Belastung wird das Gerät in Aus-
gangslage gebracht. Daraufhin gehen die Drehzahlen in
den Normalbereich zurück, und die Bohrarbeit kann
wieder aufgenommen werden.
Protection électronique contre les surcharges :
La protection se déclenche lorsque le moteur est trop
sollicité pendant une période limitée. Si la machine reste
bloquée dans le matériau, couper le courant immédiate-
ment.
• Pour remettre la machine en service, relâcher d'abord
l’interrupteur, puis l’enfoncer à nouveau.
Accouplement à glissement :
La machine est équipée d’un accouplement à glissement
électronique et d’un accouplement à glissement mécanique.
Avec l’accouplement électronique, des à-coups sont
produits dans le moteur lorsque la machine est sollicitée
au-delà d’un certain niveau. L'accouplement mécanique
empêche les roues dentées de s'endommager avant que
l’électronique coupe le courant.
• Pour remettre la machine en service, réduire la charge.
La machine revient alors à un régime normal et le
perçage peut continuer.

18
E
D
F
GB

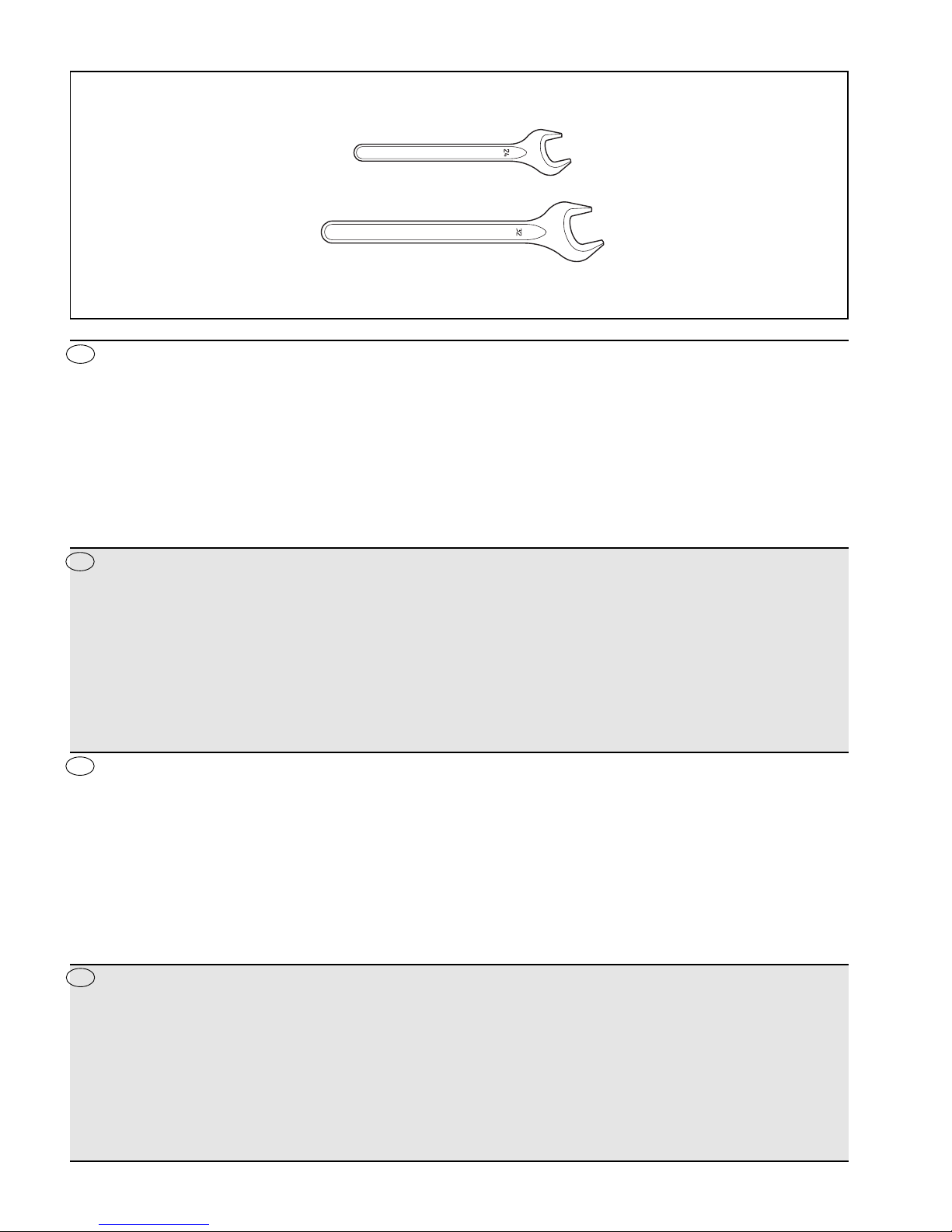

Fig. 8
4. Apply water-resistant grease to the thread of the new
drill bit.
5. Attach the drill bit using the open-end spanners (Fig. 8).
Before the machine is started, carefully check that the new
bit is firmly attached.
Changing the Drill Bit
In order to change the drill bit, do as follows:
1. Pull out the plug.
2. Get:
• The new drill bit.
• The supplied open-end spanners (Fig. 8).
• Water-resistant grease.
3. Remove the old drill bit using the open-end spanners.
4. Aplicar grasa hidrófuga en la rosca de la broca nueva.
5. Montar la broca con las llaves fijas (Figura 8).
Antes de arrancar la máquina, comprobar que la broca
nueva esté bien fijada.
Cambio de broca
Procedimiento de cambio de broca:
1. Desenchufar.
2. Preparar:
• La broca nueva.
• Las llaves fijas incluidas en la entrega (Figura 8).
• Grasa hidrófuga.
3. Desmontar la broca vieja con las llaves fijas.
4. Das Gewinde des neuen Bohrers mit wasserfestem Fett
bestreichen.
5. Den Bohrer mit Hilfe der festen Schlüssel befestigen
(Abb. 8).
Vor dem Start des Geräts sorgfältig prüfen, ob der neue
Bohrer ganz fest sitzt.
Bohrer auswechseln
Zum Auswechseln der Bohrer wie folgt vorgehen:
1. Den Netzstecker ziehen.
2. Folgendes bereit legen:
• Den neuen Bohrer.
• Die mitgelieferten festen Schlüssel (Abb. 8).
• Wasserfestes Fett.
3. Den alten Bohrer mit Hilfe der festen Schlüssel
entfernen.
4. Étaler de la graisse résistant à l’eau sur le filetage du
nouveau trépan.
5. Monter le trépan à l’aide des clés à ouverture fixe
(fig. 8).
Avant de démarrer la machine, s’assurer que le nouveau
trépan est solidement fixé.
Remplacement du trépan
Pour remplacer le trépan, procéder comme suit :
1. Débrancher la machine.
2. Préparer :
• Le nouveau trépan.
• Les clés à ouverture fixe fournies (fig. 8).
• De la graisse résistant à l’eau
3. Retirer le trépan à l’aide des clés à ouverture fixe.

19
E
D
F
GB
Fig. 9
Care and Maintenance
The lifetimes of the DM-225 and the DM-225 D can be
extended considerably if they are used, cared for and
maintained in the proper manner.
Lubricating and Cleaning
• Keep the machine and drill bit clean in order for drilling
to be. carried out safely (Fig. 9).
• Keep the handle dry and free of grease and oil.
• Keep the machine’s cooling-air openings clear and clean.
• Blow out the motor regularly. Remove the inspection
hatches and blow carefully with compressed air.
Electricity Supply
• Inspect all cables, extension cables and outlets regularly
in order to detect any damage or faults early.
• Only allow authorised repairmen to replace damaged
cables.
Oil change, see page 20.
Repairs
The DM-225 and the DM-225 D conform to applicable
regulations for electrical machines. Repairs may only be
carried out by authorised repairmen. This is so that the
operators are not exposed to great risks.
Servicio y mantenimiento
La vida útil de las taladradoras DM-225 y DM-225 D se alarga
considerablemente si se utilizan, cuidan y mantienen
correctamente.
Lubricación y limpieza
• Mantener limpias la máquina y las brocas para que el
taladrado se pueda hacer de forma segura (Figura 9).
• Mantener la empuñadura seca y limpia de grasa y aceite.
• Mantener las aberturas de aire refrigerante de la máquina
destapadas y limpias.
• Limpiar el motor soplando a intervalos regulares. Desmontar
las tapas de inspección y soplar cuidadosamente con aire
comprimido.
Alimentación eléctrica
• Revisar regularmente todos los cables, cables de empalme y
enchufes para detectar a tiempo eventuales daños o fallos.
• Los cables dañados deben ser cambiados por técnicos
autorizados, únicamente.
Cambio de aceite, ver la página 20.
Reparaciones
DM-225 y DM-225 D cumplen con la reglamentación vigente en
materia de máquinas eléctricas. Las reparaciones deben ser
efectuadas por técnicos autorizados, únicamente. De este modo se
evita someter a los operadores a grandes riesgos.
Pflege und Wartung
Die Lebensdauer von DM-225 und DM-225 D lässt sich
erheblich verlängern, wenn die Geräte richtig benutzt, gepflegt
und gewartet werden.
Schmieren und Reinigen
• Das Gerät und den Bohrer sauber halten, um ein sicheres
Bohren zu gewährleisten (Abb. 9).
• Den Handgriff trocken, sauber und frei von Fett und Öl halten.
• Die Kühlluftöffnungen des Geräts frei und sauber halten.
• Den Motor in regelmäßigen Abständen ausblasen. Die
Inspektionsluke entfernen und vorsichtig mit Druckluft
ausblasen.
Stromversorgung
• Alle Kabel, Verlängerungskabel und Anschlussdosen
regelmäßig auf Schäden und Fehler überprüfen.
• Beschädigte Kabel dürfen nur von autorisierten
Servicetechnikern ausgewechselt werden.
Ölwechsel: siehe Seite 20.
Reparaturen
DM-225 und DM-225 D entsprechen den geltenden
Vorschriften für elektrische Geräte. Um zu verhindern, dass die
Bediener allzu großen Gefahren ausgesetzt werden, dürfen
Reparaturen nur von autorisierten Servicetechnikern
durchgeführt werden.
Entretien et maintenance
Une utilisation, un entretien et une maintenance corrects des machines
DM-225 et DM-225 D permettent de prolonger considérablement leur
durée de vie.
Lubrification et nettoyage
• Nettoyer la machine et le trépan afin de garantir la sécurité pendant
le perçage (fig. 9).
• La poignée doit être sèche et ne présenter aucune trace de graisse
et d’huile.
• Les évents d'air de refroidissement de la machine doivent être
dégagés et propres.
• Nettoyer le moteur à l’air comprimé à intervalles réguliers. Retirer
les panneaux de contrôle et nettoyer doucement à l'air comprimé.
Alimentation électrique
• Contrôler régulièrement tous les câbles, les câbles de
raccordement et les prises afin de prévenir tout dommage et
défaut éventuel.
• Faire appel à un réparateur agréé uniquement pour le
remplacement des câbles endommagés.
Remplacement de l’huile, voir page 20.
Réparations
DM-225 et DM-225 D sont conformes aux règlements en vigueur
sur les machines électriques. Les réparations doivent être confiées
à un réparateur agréé afin de limiter les risques pour les opéra-
teurs.

20
E
D
F
GB
Fig. 10 Fig. 11
3. Remove the four screws (c in Fig. 10) that hold together
the motor and the gearbox.
4. Carefully disassemble the machine.
5. Pour the old oil into the container.
6. Pour the new oil into the gearbox, about 0.25 litres
(Fig. 11).
7. Reassemble the machine. Fit the guide pin on the motor
section into the hole in the gearbox section (the arrow
in Fig. 11).
8. Replace the screws.
Changing the Gearbox Oil
The oil in the gearbox shall be changed after every 400
hours of operation. Do as follows:
1. Get:
• New oil, Shell Tellus S100 or Transmission Fluid
MP80.
• A container for the old oil.
2. Place the machine with the drill spindle pointing
downwards in a vice or the like.
3. Quitar los cuatro tornillos (c en la Figura 10) que fijan
el motor en la caja de cambios.
4. Desmontar la máquina con cuidado.
5. Verter el aceite viejo en el recipiente.
6. Poner aceite nuevo en la caja de cambios;
aproximadamente 0,25 litros (Figura 11).
7. Montar la máquina. Insertar el pasador de guía de la
sección del motor en el agujero de la sección de caja
de cambios (flecha de la Figura 11).
8. Enroscar los tornillos.
Cambio del aceite de la caja de cambios
El aceite de la caja de cambios debe cambiarse cada 400
horas de trabajo. Procedimiento de cambio:
1. Preparar:
• Aceite nuevo, Shell Tellus S100 o aceite para
engranajes MP80.
• Un recipiente para recoger el aceite viejo.
2. Fijar la máquina en un tornillo de banco o similar, con el
husillo de taladro hacia abajo.
3. Die vier Schrauben herausdrehen (c in Abb. 10), die
Motor und Getriebe verbinden.
4. Das Gerät vorsichtig auseinandernehmen.
5. Das Altöl in den Behälter leeren.
6. Etwa 0,25 Liter neues Öl in das Getriebe geben (Abb. 11).
7. Das Gerät wieder zusammensetzen. Den Führungsstift
am Motorteil in das Loch am Getriebeteil einpassen
(Pfeil in Abb. 11 ).
8. Die Schrauben festdrehen.
Getriebeöl wechseln
Das Getriebeöl muss im Intervall von 400 Betriebsstunden
gewechselt werden. Vorgehensweise:
1. Folgendes bereit legen:
• Neues Öl, Shell Tellus S100 oder Getriebeöl
MP80.
• Einen Behälter für das Altöl.
2. Die Maschine mit der Bohrspindel nach unten in einem
Schraubstock o. ä. befestigen.
3. Dévisser les quatre vis (c sur fig. 10) qui maintiennent le
moteur et la boîte de vitesses.
4. Démonter doucement la machine.
5. Recueillir l’huile usée dans le récipient.
6. Verser l'huile neuve dans la boîte de vitesses, environ
0,25 l (fig. 11).
7. Remonter la machine. Insérer le tenon-guide du moteur
dans le trou correspondant de la boîte de vitesses
(flèche sur la fig. 11).
8. Serrer les vis.
Remplacement de l'huile de la boîte de vitesses
L’huile de la boîte de vitesses doit être remplacée par
intervalle de 400 heures de fonctionnement. Procéder
comme suit :
1. Préparer :
• L'huile neuve, Shell Tellus S100 ou huile pour
transmissions MP80.
• Un récipient pour recueillir l’huile usée.
2. Installer la machine avec la broche tournée vers le bas
dans un étau ou outil similaire.

21
E
D
F
GB

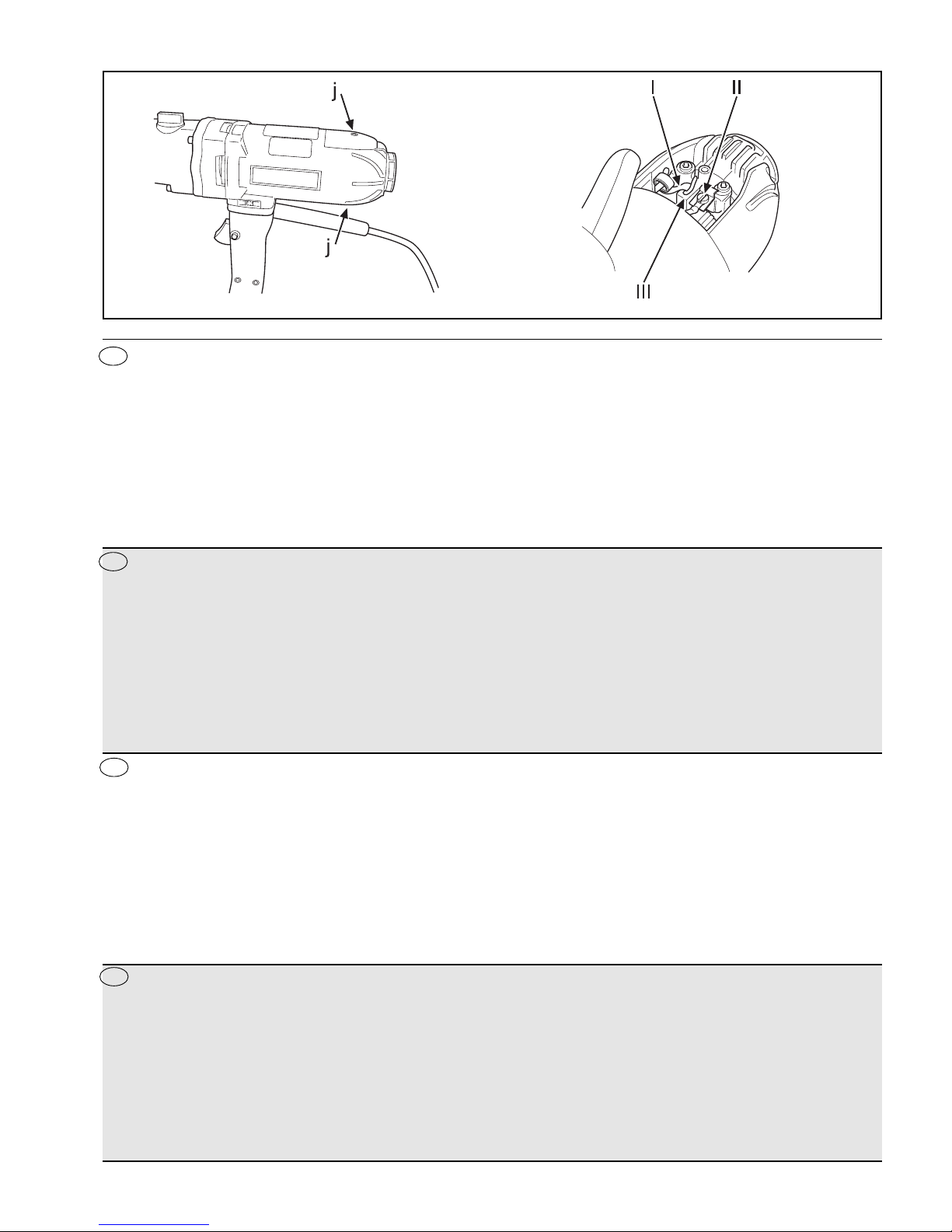

Fig. 12 Fig. 13
5. Pull the carbon brush out from the holder (III in Fig. 13).
6. Insert the new carbon brush. Check that is slips easily
into the holder. If not, clean the holder.
7. Put the brush holder spring back into place.
8. Insert the carbon brush connector under the screw (II
in Fig. 13).
9. Tighten the screw.
10. Replace the inspection hatches.
11. Repeat the procedure with the other carbon brush.
12. Allow the machine to idle for ten minutes to run in the
new carbon brushes.
Changing the Carbon Brushes
The carbon brushes shall be removed and inspected weekly
if the machine is used daily. The area of wear should be
even and undamaged.
Both carbon brushes must always be replaced as a pair, but
one at a time. Do as follows:
1. Remove one of the inspection hatches (j in Fig. 12).
2. Move the brush holder spring to the side (I in Fig. 13).
3. Loosen the screw (II in Fig. 13).
4. Pull out the carbon brush connector.
5. Sacar la escobilla del portaescobilla (III en la Figura 13).
6. Poner la escobilla nueva. Comprobar que se mueva
fácilmente en el portaescobilla. De no ser así, limpiar.
7. Colocar el muelle del portaescobilla.
8. Insertar la conexión de escobilla debajo del tornillo
(II en la Figura 13).
9. Apretar el tornillo.
10. Montar la tapa de inspección.
11. Repetir el procedimiento con la otra escobilla.
12. Dejar la máquina funcionando en ralentí durante diez
minutos para hacer el rodaje de las escobillas nuevas.
Cambio de las escobillas de carbón
Las escobillas de carbón deben desmontarse y revisarse
semanalmente si la máquina es utilizada a diario. La
superficie de desgaste debe estar regular e intacta.
Ambas escobillas deben cambiarse siempre en la misma
oportunidad, pero de una en una. Procedimiento de cambio:
1. Desmontar una tapa de inspección (j en la Figura 12).
2. Apartar a un lado el portaescobilla (I en la Figura 13).
3. Aflojar el tornillo (II en la Figura 13).
4. Sacar la conexión de escobilla.
5. Die Kohlenbürste aus der Halterung ziehen (III in Abb. 13).
6. Die neue Kohlenbürste einsetzen. Kontrollieren, dass sie
leicht in die Halterung gleitet. Gegebenenfalls säubern.
7. Die Halterungsfeder wieder zurücklegen.
8. Den Kohlenbürstenanschluss unter der Schraube
hindurchführen (II in Abb. 13).
9. Die Schraube anziehen.
10. Die Inspektionsluke wieder anschrauben.
11. Zum Auswechseln der zweiten Kohlenbürste den
gesamten Vorgang wiederholen.
12. Um die neuen Kohlenbürsten vorzubereiten, das Gerät
10 Minuten lang im Leerlauf laufen lassen.
Kohlenbürsten auswechseln
Wenn das Gerät täglich benutzt wird, sind die
Kohlenbürsten einmal pro Woche herauszunehmen und zu
kontrollieren. Die Verschleißfläche muss gleichmäßig und
unbeschädigt sein.
Die beiden Kohlenbürsten müssen stets zum gleichen
Zeitpunkt ausgewechselt werden, jedoch eine nach der
anderen. Vorgehensweise:
1. Die eine Inspektionsluke entfernen (j in Abb. 12).
2. Die Halterungsfeder seitlich anheben (I in Abb. 13).
3. Die Schraube aufdrehen (II in Abb. 13).
4. Den Kohlenbürstenanschluss herausziehen.
5. Extraire le charbon du boîtier (III sur la fig. 13).
6. Insérer le charbon neuf. Contrôler qu’il glisse facilement
dans le boîtier. Si ce n’est pas le cas, nettoyer.
7. Installer le ressort de maintien du charbon.
8. Glisser le raccord du charbon sous la vis (II sur la fig. 13).
9. Serrer la vis.
10. Revisser le panneau de contrôle.
11. Répéter cette procédure pour l’autre charbon.
12. Faire tourner la machine à vide pendant 10 minutes
pour roder les nouveaux charbons.
Remplacement des charbons
Les charbons doivent être démontés et contrôlés chaque
semaine en cas d’utilisation quotidienne de la machine. La
surface d’usure doit être lisse et intacte.
Les deux charbons doivent toujours être remplacés au
même moment, mais un à la fois. Procéder comme suit :
1. Retirer le panneau de contrôle (j sur la fig. 12).
2. Écarter le ressort de maintien du charbon (I sur la fig. 13).
3. Desserrer la vis (II sur la fig. 13).
4. Extraire le raccord du charbon.
