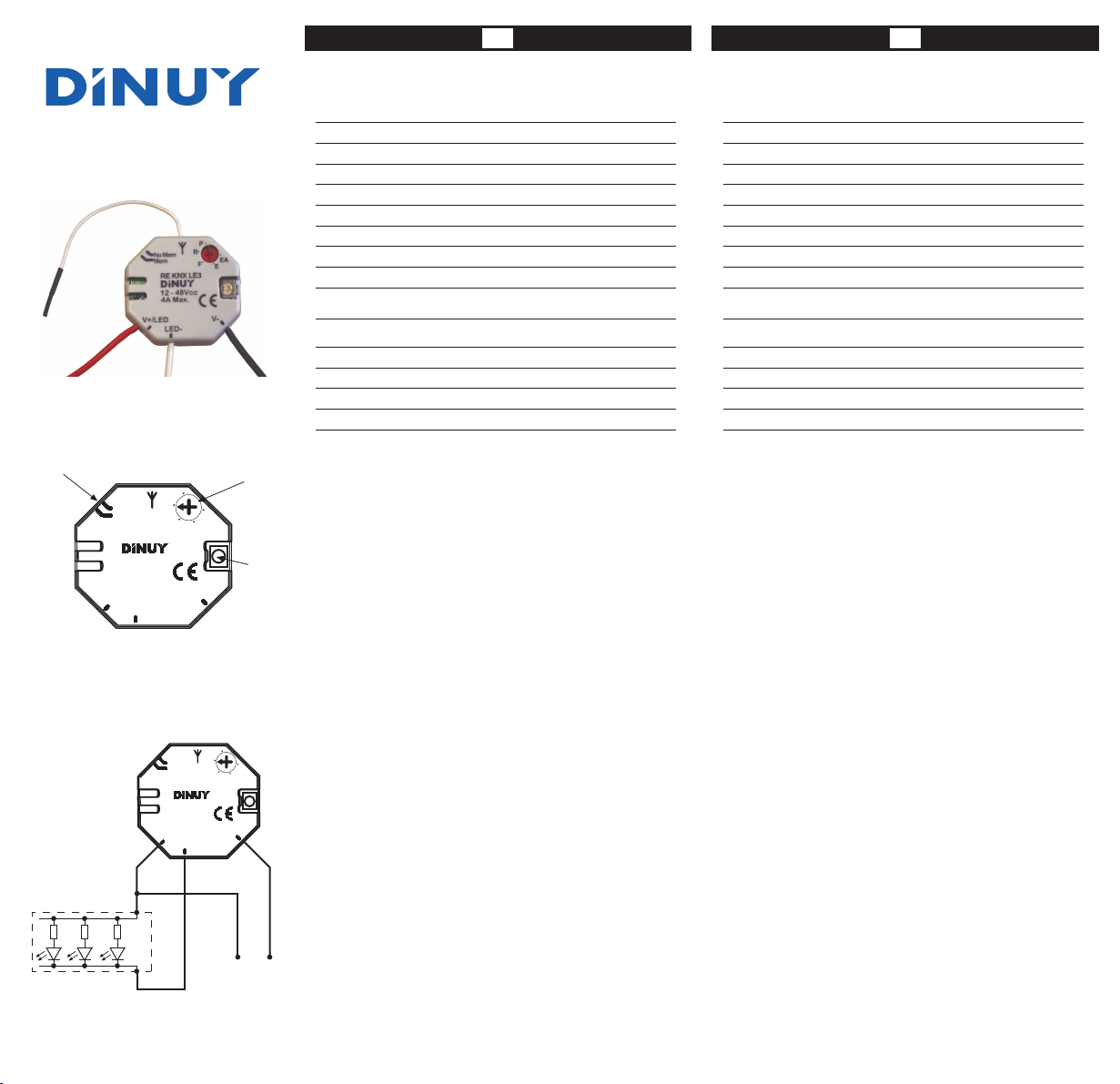

DINUY RE KNX LE3 User manual

EGB
RE KNX LE3
REGULADOR PARA TIRAS LED DE 1 CANAL INALÁMBRICO
ESPECIFICACIONES TÉCNICAS
Tensión Alimentación 12Vcc ~ 48Vcc
Consumo Propio <12mA
Radio-Frecuencia Emisión codificada en 868,4MHz con
una penetración de 100m (en campo abierto)
Compatible con Sensores KNX-RF: PU KNX 001, EM KNX 002
y RC KNX 001
Protección Ambiental IP20 según UNE 20234
Tª Funcionamiento 0ºC ~ +40ºC
Dimensiones 45 x 45 x 12mm
DESCRIPCIÓN
· Se trata de un regulador, inalámbrico, compatible con el protocolo KNX-RF, para el control de
tiras de LED de 12~48Vcc, hasta un máximo de 4A.
· Admite las siguientes ordenes: encendido, apagado, encendido temporizado, escena,
regulación relativa y regulación absoluta.
· Regulador con tecnología de modulación por pulsos (PWM).
· Control a través de cualquier emisor KNX-RF del mercado: pulsador, mando a distancia,...
· Compatible con los emisores DINUY: RC KNX 001, PU KNX 001 y EM KNX 002.
CARACTERÍSTICAS
Selector de modos para la programación de enlaces y configuración (A):
- P: programación de un enlace del canal receptor.
- R: funcionamiento normal con función de repetidor.
- F: funcionamiento normal.
- E: borrado de un enlace del canal receptor.
- EA: borrado de todos los enlaces de los canales transmisor y receptor.
Funcionamiento con o sin memoria (B).
Dispone de tecla de Programación para el enlace con otros dispositivos RF (C).
INSTALACIÓN
Instale el actuador de acuerdo al esquema de conexión mostrado.
FUNCIONAMIENTO
A.- Funcionamiento a través de su canal receptor RF
La carga conectada al RE KNX LE3 puede gobernarse remotamente, vía radio, desde un
dispositivo transmisor RF programado.
El canal de entrada 1 del regulador responde a los objetos: Info OnOff, InfoDimValue, OnOff,
DimCtrl, DimValue, Timed, Forced y Scene.
Montaje En caja de mecanismo
Carga máxima 4A
Válido para Tiras de LED 12Vcc ~ 48Vcc
Tª Almacenamiento -30ºC ~ +70ºC
Control De forma inalámbrica
De acuerdo a la Norma UNE-EN 60669-2-1
Nº canales 1 canal de salida
1 - CHANNEL LED STRIP WIRELESS DIMMER
TECHNICAL DATA
Power supply 12VDC ~ 48VDC
Consumption <12mA
Radio-Frequency Codified transmission in 868,4MHz with
a coverage of 100m (in the free field)
Compatible with Sensors RF-KNX: PU KNX 001, EM KNX 002
and RC KNX 001
Protection degree IP20 according to UNE 20234
Working temperature 0ºC ~ +40ºC
Dimensions 45 x 45 x 12mm
DESCRIPTION
· It is a wireless dimmer compatible with the RF-KNX protocol for the control of 12~48VDC one-
colour LED strips, up to 4A.
· Supports the following telegrams: On, Off, Timed On, Scene, Relative Dimming and Absolute
Dimming.
· Pulse Width Modulation dimming technology (PWM).
· Control by any RF-KNX sensor: pushbutton, remote control,...
· Compatible with DINUYs sensors: RC KNX 001, PU KNX 001 y EM KNX 002.
CHARACTERISTICS
Working mode selector switch for the setting-up and commissioning (A):
- P: link programming.
- R: standard operation with repeater function.
- F: standard operation.
- E: one link deletion from the receiver channel.
- EA: all links deletion from the receiver and transmitter channels.
With or without Memory working modes (B).
It has a Programming key (C) for linking other RF devices.
INSTALLATION
Install the actuator according to the shown wiring diagram.
OPERATION
A.- Operation through its RF receiver channel
The load connected to the RE KNX LE3 can be controlled remotely with a RF transmitter
The input channel 1 of the dimmer responds to the objects: Info OnOff, InfoDimValue, OnOff,
DimCtrl, DimValue, Timed, Forced & Scene.
Mounting Universal box
Maximum load 4A
Load LED Strips 12VDC ~ 48VDC
Storage temperature -30ºC ~ +70ºC
Control Wireless
According to the Standard EN 60669-2-1
Channels 1 output channel
A
B
C
12VDC ~ 48VDC
+ -
+
-
EA
P
R
FE
Mem
No Mem
12 - 48Vcc
4A Max.
V+/LED
LED-
V-
RE KNX LE3
EA
P
R
FE
Mem
No Mem
12 - 48Vcc
4A Max.
V+/LED
LED-
V-
RE KNX LE3

GB E
DINUY S.A.
c/Auzolan Nº2
20303 Irún (Spain)
[e-mail]
www.dinuy.com
A
B
C

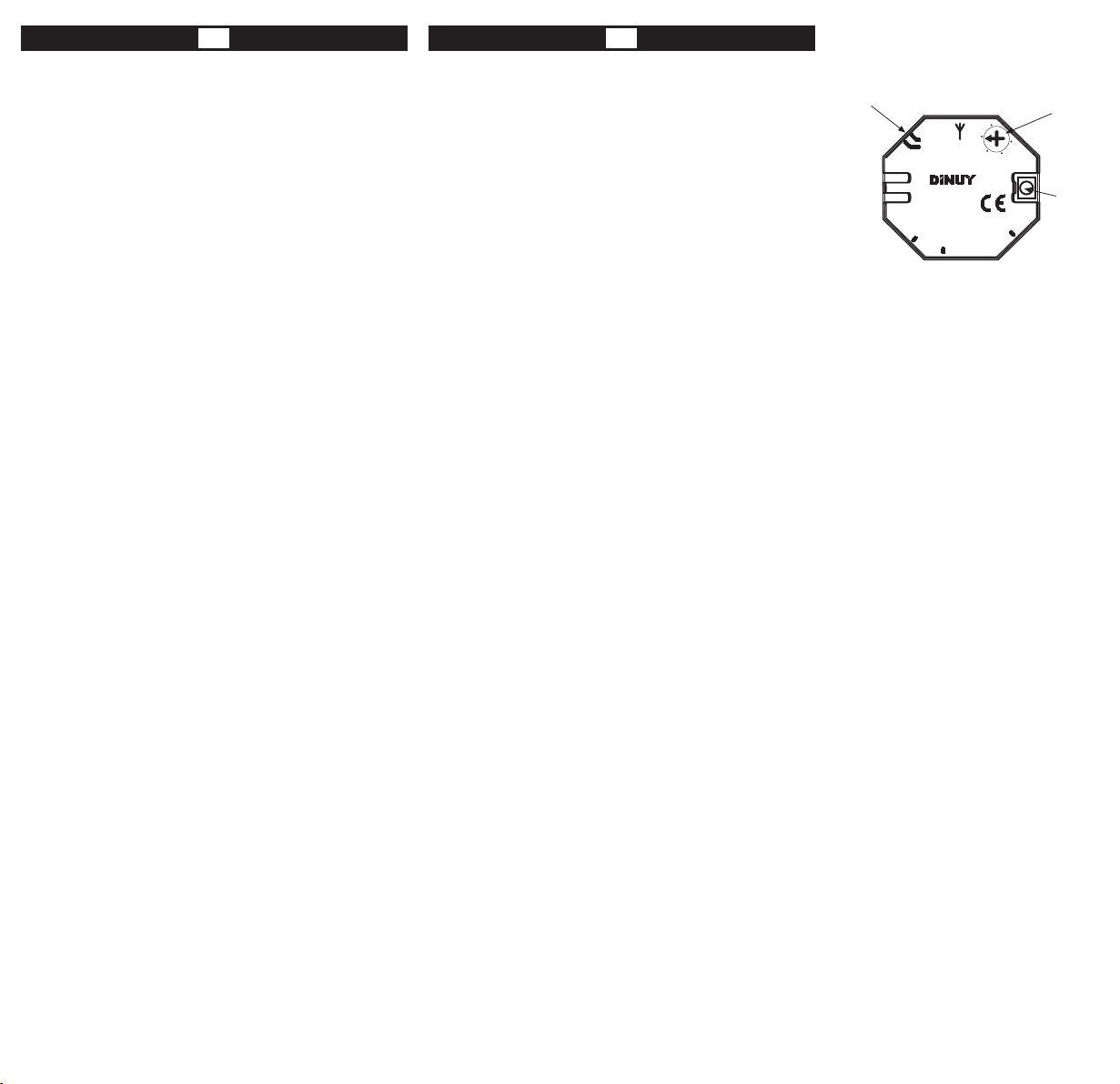

CONFIGURACIÓN
A.- Programación de un enlace del canal receptor (P)
Para realizar un enlace del canal receptor del RE KNX LE3 con un canal transmisor de un
dispositivo KNX-RF (tecla, mando,):
1.- Poner el selector de modos del RE KNX LE3 en modo programación de enlaces, colocándolo
en la posición P. El LED verde parpadeará lentamente.
2.- Con la ayuda de un clip, presionar, brevemente, la tecla de Programación (C). El LED
verde se quedará encendido fijo. El canal receptor del RE KNX LE3 se encuentra en estos
momentos en espera de aceptar un enlace de un canal transmisor de un dispositivo RF.
3.- Poner el canal transmisor del dispositivo RF que queremos enlazar en modo programación
de enlaces, de acuerdo a las instrucciones del fabricante.
4.- Si el establecimiento del enlace tiene éxito, el LED verde comenzará a parpadear.
Si pasan 2 minutos desde que el RE KNX LE3 estuviera en modo programación sin recibir
ningún intento de enlace de un posible canal transmisor de un
dispositivo RF, el LED verde comezará a parpadear, abandonando el modo programación.
5.- Para que el RE KNX LE3 vuelva a ser operativo, situar el selector en la posición F o R.
B.- Borrado de un enlace del canal receptor (E)
Para borrar un enlace del canal receptor del RE KNX LE3 con un canal transmisor de un
dispositivo KNX-RF (tecla, mando,):
1.- Poner el selector de modos del RE KNX LE3 en modo borrado de enlaces, colocándolo en la
posición E. El LED rojo parpadeará lentamente.
2.- Con la ayuda de un clip, presionar, brevemente, la tecla de Programación (C). El LED
rojo se quedará encendido fijo. El canal receptor del RE KNX LE3 se encuentra en estos
momentos en espera de aceptar un desenlace de un canal transmisor de un dispositivo RF.
3.- Poner el canal transmisor del dispositivo RF que queremos borrar en modo programación de
enlaces.
4.- Si el borrado del enlace tiene éxito, el LED rojo comenzará a parpadear nuevamente.
5.- Para que el RE KNX LE3 vuelva a ser operativo, situar el selector en la posición F o R.
C.- RESET: Borrado de todos los enlaces del canal receptor (EA)
Para borrar todos los enlaces del RE KNX LE3:
1.- Poner el RE KNX LE3 en modo RESET, colocando el selector de modo sobre EA. El LED
rojo parpadeará rápidamente.
2.- Pulsar con un clip o similar, sobre la tecla de Programación (C) hasta que el LED rojo
se quede fijo.
3.- A continuación, el LED rojo comenzará a parpadear de nuevo rápidamente.
4.- Para que el RE KNX LE3 vuelva a ser operativo, situar el selector de modo sobre F o R.
D.- Modo Repetidor
El RE KNX LE3 puede, opcionalmente, realizar la función de repetidor de telegramas RF.
Esta función es útil solo en aquellas instalaciones donde se detecten problemas de comunicación
entre dispositivos RF debido a la distancia. En estos casos, un dispositivo situado entre ambos,
capaz de realizar la función repetidor (retransmisión), se convierte en una herramienta útil para
solventar este problema.
No se recomienda la utilización de más de tres repetidores en una instalación.
La función repetidor se activa colocando el selector de modo en la posición R. El resto
de la funcionalidad del interruptor de RF permanece sin alteración.
COMMISSIONING
A.- Programming a link of the receiver channel (P)
To link the receiver channel of the RE KNX LE3 with the sender channel of other RF-KNX device
(pushbutton, remote control):
1.- Set the mode selector switch of the RE KNX LE3 at programming mode, placing it at P
position. The green LED verde will flicker slowly.
2.- Press the Programming key (C) with the help of a clip or something similar. The green
LED will be ON. The receiver channel of the RE KNX LE3 is now waiting to accept a link from
the transmitter channel of other RF device.
3.- Set the transmitter channel of the other RF device in link mode according to the instructions
given by the manufacturer.
4.- If the link is successful the green LED will start flickering.
In the same way, 2 minutes after the RE KNX LE3 is in programming mode without no
attempt to link a transmiter, the green LED will start flickering and it will leave the link mode.
5.- To become the RE KNX LE3 operational set the mode selector switch at F or R position.
B.- Delete a link from the receiver channel (E)
To delete a link with other RF transmitter from the receiver channel of the RE KNX LE3:
1.- Set the mode selector switch of the RE KNX LE3 at E position. The red LED will flicker
slowly.
2.- Press the programming key (C) with the help of a clip. The red LED will be ON. The
receiver channel of the RE KNX LE3 is waiting to receive the signal from the sender channel
of the other device.
3.- Set the transmitter channel of the other device in unlink mode.
4.- If the unlink is successful, the red LED will start to flicker.
5.- To become the RE KNX LE3 operational set the mode selector switch at F or R position.
C.- RESET: Delete all links from the receiver channel (EA)
To delete all links from the RE KNX LE3:
1.- Set the mode selector switch of the RE KNX LE3 in RESET, placing it at EA. The red LED
will flicker quickly.
2.- Press the programming pushbutton (C) until the red LED is constantly ON.
3.- The red LED will start to flicker quickly again.
4.- To become the RE KNX LE3 operational set the mode selector switch at F or R position.
D.- Repeater mode
The RE KNX LE3 can also act as a signal repeater.
This function is useful in the installations where are problems with the coverage between the
devices because of the distance.
It is not advisable to use more than three repeaters in the same installation.
This function is activated setting the mode selector switch at R. The rest of functionality
continues without changes.
EA
P
R
FE
Mem
No Mem
12 - 48Vcc
4A Max.
V+/LED
LED-
V-
RE KNX LE3
