Dirt Devil M613 User manual

M613
Bedienungsanleitung
Saugroboter .............. 2-27
Operating Manual
Robot vacuum......... 28-53
Robot aspirateur
Mode d'emploi......... 54-79
Bedieningshandleiding
Zuigrobot............... 80-105
Manual de instrucciones
Robot aspirador... 106-131
Robot aspirapolvere
Istruzioni per l'uso.132-157
Kullanim Klavuzu
Süpürme Robotu. 158-183
Roya-29879-11 • A5 • 13.02.2017
DE
GB
FR
NL
ES
IT
TR
Tracker
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Dirt Devil M613 o cerca
il tuo prodotto tra le migliori offerte diAspirapolvere e Pulitrici

2
Inhalt
Inhalt
Vielen Dank!
Es freut uns, dass Sie sich für den Saugroboter „Tracker“ ent-
schieden haben! Wir danken Ihnen für den Kauf und das entge-
gengebrachte Vertrauen.
Die vorliegende Bedienungsanleitung soll Ihnen dabei helfen, Ih-
ren neuen Saugroboter kennenzulernen und in der Folge sicher
und effizient einzusetzen.
Inhaltsverzeichnis
Technische Daten ............................................................................................. 3
Kennzeichnungen ............................................................................................. 3
1 Übersicht ................................................................................ 4
1.1 Lieferumfang ................................................................................................ 4
1.2 Unterseite des Geräts .................................................................................. 5
1.3 Im Inneren des Geräts ................................................................................. 6
2 Funktionsweise ..................................................................... 7
2.1 Arbeitsweise ................................................................................................. 7
2.2 Absturzsicherung ......................................................................................... 7
3 Sicherheitshinweise .............................................................. 8
3.1 zur Bedienungsanleitung ............................................................................. 8
3.2 zu bestimmten Personengruppen ................................................................ 8
3.3 zum mitgelieferten Akkupack ....................................................................... 9
3.4 zur Stromversorgung ................................................................................. 10
3.5 zur bestimmungsgemäßen Verwendung ................................................... 10
4 Auspacken und Montieren ................................................. 12
4.1 Auspacken ................................................................................................. 12
4.2 Rundbesen montieren ................................................................................ 12
4.3 Akkupack einsetzen ................................................................................... 13
5 Akkupack im Gerät laden ................................................... 14
6 Vor jedem Gebrauch ........................................................... 15
6.1 Empfindlichkeit der Fallsensoren einstellen ............................................... 15
6.2 Raum vorbereiten ...................................................................................... 16
7 Gebrauch ............................................................................. 17

3
Inhalt
DE
7.1 Hartböden reinigen .................................................................................... 17
7.2 Kurzflorige Teppiche reinigen .................................................................... 18
7.3 Ausschalten ............................................................................................... 18
8 Nach dem Gebrauch ........................................................... 19
8.1 Transportieren und Aufbewahren .............................................................. 19
8.2 Staubbehälter leeren ................................................................................. 19
8.3 Staubbehälter und Filter reinigen .............................................................. 21
8.4 Staubbehälter einsetzen ............................................................................ 22
9 Problembehebung ............................................................... 23
9.1 Falls das Gerät nicht arbeitet, wie es soll .................................................. 23
9.2 Zubehör- und Ersatzteile nachbestellen .................................................... 25
9.3 Falls das Gerät defekt ist ........................................................................... 25
9.4 Akkupack ausbauen .................................................................................. 26
9.5 Gerät und Akkupack entsorgen ................................................................. 26
10 Gewährleistung ................................................................. 27
Technische Daten
Technische und gestalterische Änderungen im Zuge
stetiger Produktverbesserungen vorbehalten.
© Royal Appliance International GmbH
Kennzeichnungen
Geräteart : Saugroboter
Modell : Tracker
Modellnummer : M613 (-0/-1/.../-8/-9)
Netzteil Eingang : 100...240 V~, 50/60 Hz
Netzteil Ausgang : 19 V DC, 600 mA
Akkupack : Ni-MH, 14,4 V DC,
800 mAh, recycelbar
Betriebsdauer : ca. 45 Minuten
Ladezeit : ca. 4 Stunden
Staubbehältervolu-
men : ca. 240 ml
Gewicht (bei einge-
setztem Akkupack) : ca. 1,8 kg
: Nur für den Hausgebrauch
: entspricht den europäi-
schen Richtlinien
: Schutzklasse II
(Schutzisolierung)
: Nicht im Hausmüll entsor-
gen
„This side up“ : Akkupack mit dieser Seite
nach oben einlegen.

4
1Übersicht
1 Übersicht
1.1 Lieferumfang
1Ladekontrollleuchte „ “:
- blinkt grün, wenn der Akkupack geladen
wird
- leuchtet dauerhaft grün, wenn der Akku-
pack aufgeladen ist
- blinkt im Betrieb abwechselnd mit „ “
2Reinigungsanzeige „ “:
- leuchtet rot, wenn der Staubbehälter ge-
leert werden muss
3Batterieanzeige „ “:
- leuchtet rot, wenn der Akkupack gela-
den werden muss oder das Gerät kei-
nen Bodenkontakt hat
- blinkt im Betrieb abwechselnd mit „ “
4Druckpunkte zum Lösen des Gehäuse-
deckels
5Stoßfänger
6Rundbesen
7Netzteilstecker
8Netzteilkabel
9Netzteiladapter
10 Akkupack
nicht abgebildet: Bedienungsanleitung
5
4
9
7
8
10
66
2
1
3
1

5
1Übersicht
DE
1.2 Unterseite des Geräts
1Rundbesen
2Aufnahme für Rundbesen
3Schieberegler zur Einstellung der Emp-
findlichkeit der Fallsensoren
4gummierte Antriebsräder
5Saugeinlass
6Ladebuchse am Gerät
7Ein-/Aus-Schalter
1
6
7
2
1
4
3
3
3
5
24
2

6
1Übersicht
1.3 Im Inneren des Geräts
1Gehäusedeckel
2Staubbehälterdeckel
3Filter
4Staubbehälter
5Griff zur Entnahme des Staubbehälters
6Akkupack
7Akkufach
8Staubbehälterfach
2
3
45
7
6
1
8
3

7
2 Funktionsweise
DE
2 Funktionsweise

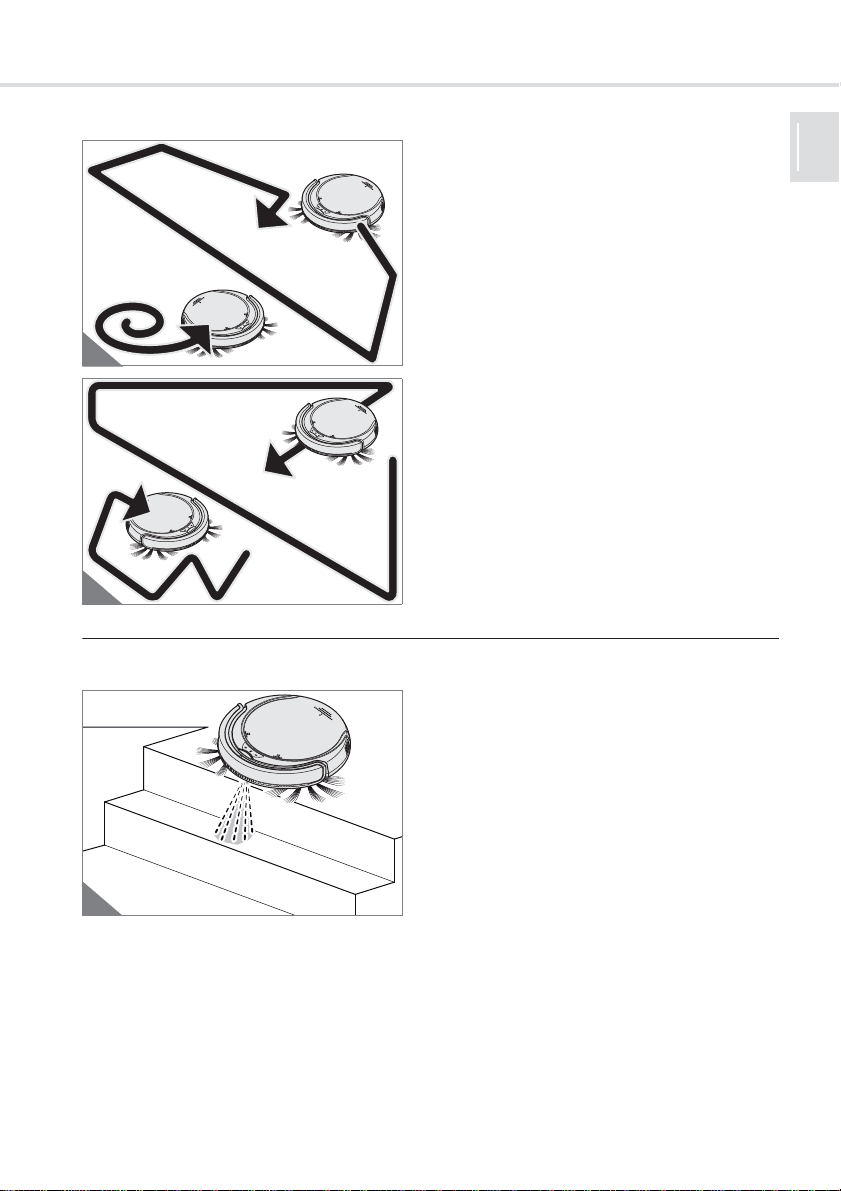

2.1 Arbeitsweise Sie haben mit dem Saugroboter „Tracker“ ei-
nen vollautomatisch arbeitenden Saugroboter
erworben.
Ihr Roboter durchläuft beim Reinigen die fol-
genden 3 Modi:
„Zufallsmodus“ (Abb. 4/A, Abb. 5/B)
„Kreiselmodus“ (Abb. 4/B)
„Kantenmodus“ (Abb. 5/A)
Falls das Gerät am Ende des „Kantenmodus“
nicht abgeschaltet wird, beginnt der Zyklus er-
neut mit dem „Zufallsmodus“.
Diese Programmabfolge ermöglicht das lü-
ckenlose Reinigen auf der Grundlage sich
überlappender Bahnen. Voraussetzung hier-
für ist, dass der Raum nicht zu groß ist und
das Gerät im „Kreiselmodus“ nicht zu früh auf
ein Hindernis trifft.
Falls das Gerät auf ein Hindernis trifft, regist-
riert dies der Stoßfänger und es ändert die
Fahrtrichtung. Falls das Gerät im „Kreiselmo-
dus“ auf ein Hindernis trifft, geht es sofort in
den „Kantenmodus“ über.
2.2 Absturzsicherung Ihr Saugroboter erkennt mithilfe von
3 Fallsensoren selbstständig vor ihm liegende
Abgründe (Abb. 6). Er ändert daraufhin seine
Fahrtrichtung und reinigt in entgegengesetz-
ter Richtung weiter.
Tieferliegende Flächen, wie z. B. Treppenstu-
fen, werden erkannt und somit von der Reini-
gung ausgespart.
Die Empfindlichkeit der Fallsensoren können
Sie einstellen, ZKapitel 6.1, „Empfindlichkeit
der Fallsensoren einstellen“.
A
B
4
A
B
5
6

8
3 Sicherheitshinweise
3 Sicherheitshinweise
3.1 zur Bedienungsanleitung
Lesen Sie die Bedienungsanleitung vollständig durch, bevor
Sie mit dem Gerät arbeiten. Bewahren Sie die Anleitung gut
auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie
auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren
Verletzungen oder Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedie-
nungsanleitung entstehen, übernehmen wir keine Haftung.
3.2 zu bestimmten Personengruppen
Diese Geräte können von Kindern ab 8 Jahren und darüber
und von Personen mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel an Erfahrung und/
oder Wissen benutzt werden, wenn sie beaufsichtigt werden
oder bezüglich des sicheren Gebrauchs des Gerätes unter-
wiesen wurden und die daraus resultierenden Gefahren ver-
standen haben.
Reinigung und Benutzer-Wartung dürfen nicht durch Kin-
der ohne Beaufsichtigung durchgeführt werden.
Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen
sich unter anderem weder auf das Gerät stellen oder setzen.
Kinder jünger als 8 Jahre sollten vom Gerät und der An-
schlussleitung ferngehalten werden, wenn es eingeschaltet
ist oder abkühlt.
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen hervor.

9
3 Sicherheitshinweise
DE
Verpackungsmaterialien dürfen nicht zum Spielen verwen-
det werden. Es besteht Erstickungsgefahr.
3.3 zum mitgelieferten Akkupack
Bei falschem Umgang mit Akkus besteht Verletzungs- und
Explosionsgefahr.
Sollte es erforderlich sein, den Akkupack auszutauschen,
ersetzen Sie ihn ausschließlich durch einen Original-Ersatz-
Akkupack, den Sie über uns erworben haben. Ersetzen Sie
den Akkupack nicht durch andere Akkus oder Batterien.
Bevor Sie damit beginnen, den Akkupack ein- oder auszu-
bauen, stellen Sie sicher, dass das Netzteil aus der Steckdo-
se gezogen ist.
Schließen Sie den Akkupack niemals kurz, d. h. berühren
Sie niemals beide Pole zur gleichen Zeit, insbesondere nicht
mit elektrisch leitenden Gegenständen.
Nehmen Sie den Akkupack niemals auseinander und set-
zen Sie ihn niemals hohen Temperaturen aus.
Bei unsachgemäßem Umgang kann Flüssigkeit aus dem
Akkupack austreten. Vermeiden Sie Kontakt mit der Flüssig-
keit.
Verwenden Sie ausschließlich das mitgelieferte Netzteil
zum Aufladen des Akkupacks. Laden Sie den Akkupack kei-
nesfalls mit einem anderen Netzteil. Nutzen Sie das mitgelie-
ferte Netzteil wiederum ausschließlich zum Aufladen des Ak-
kupacks dieses Geräts.
Entsorgen Sie den Akkupack nach Gebrauchsende aus-
schließlich umweltgerecht und wie beschrieben, ZKapitel
9.4, „Akkupack ausbauen“.

10
3 Sicherheitshinweise
3.4 zur Stromversorgung
Das Gerät wird mit elektrischem Strom aufgeladen. Dabei be-
steht grundsätzlich die Gefahr eines elektrischen Schlags.
Achten Sie daher besonders auf Folgendes:
Fassen Sie das Netzteil niemals mit nassen Händen an.
Tauchen Sie Gerät oder Netzteil niemals in Wasser oder ande-
re Flüssigkeiten und halten Sie es von Regen und Nässe fern.
Wenn Sie das Netzteil aus der Steckdose herausziehen
wollen, ziehen Sie immer direkt am Netzteil. Ziehen Sie nie-
mals am Netzteilkabel. Missbrauchen Sie das Netzteilkabel
nicht zum Tragen des Netzteils. Achten Sie darauf, dass das
Netzteilkabel nicht geknickt, eingeklemmt oder überfahren
wird oder mit Hitzequellen in Berührung kommen kann.
Laden Sie das Gerät nur, wenn die auf dem Netzteil ange-
gebene elektrische Spannung mit der Spannung Ihrer Steck-
dose übereinstimmt.
Kontrollieren Sie das Netzteilkabel vor dem Benutzen des
Netzteils auf eventuelle Beschädigungen. Bevor Sie damit
beginnen, das Gerät zu reinigen oder zu warten, stellen Sie
sicher, dass das Netzteil aus der Steckdose gezogen ist.
3.5 zur bestimmungsgemäßen Verwendung
Das Gerät darf nur im Haushalt eingesetzt werden. Dabei
werden die besten Reinigungsergebnisse in kleinen oder in
sich geschlossenen Räumen erzielt. Das Gerät ist für eine ge-
werbliche Nutzung nicht geeignet.
Das Gerät darf ausschließlich für das Reinigen auf ebenen,
normal verschmutzten Hartböden eingesetzt werden. Falls
die Rundbesen nicht montiert sind, können Sie es auch auf
kurzflorigem Teppich einsetzen.

11
3 Sicherheitshinweise
DE
Jede weitere Verwendung gilt als nicht bestimmungsge-
mäß und ist untersagt.
Verboten ist insbesondere:
- Gebrauch, Aufbewahrung oder Aufladen im Freien.
- Das Abstellen von Gegenständen auf dem Gerät.
- Das selbstständige Umbauen oder Reparieren des Ge-
räts oder seines Netzteils.
- Das Hineinstecken von anderen Gegenständen in Öff-
nungen des Geräts als den hiernach beschriebenen.
- Die Verwendung in der Nähe von explosiven oder leicht
entzündlichen Stoffen.
Verboten ist das Saugen von:
- Menschen, Tieren, Pflanzen, insbesondere Haaren, Fin-
gern und anderen Körperteilen sowie am Körper befind-
lichen Kleidungsstücken. Sie könnten eingezogen wer-
den und Verletzungen hervorrufen.
- Wasser und anderen Flüssigkeiten. Feuchtigkeit im In-
neren kann zum Kurzschluss führen.
- Toner (für Kopierer etc.). Es besteht Explosionsgefahr.
- glühender Asche, brennenden Zigaretten oder Streich-
hölzern. Es kann zum Brand kommen.
- spitzen Gegenständen, wie Glassplittern, Nägeln etc.
Gerät oder Untergrund könnten beschädigt werden.
- Bauschutt, Gips, Zement, feinstem Bohrstaub, Schmin-
ke, Puder etc. Das Gerät könnte beschädigt werden.
Verboten ist zudem der Einsatz ...
- ... auf langflorigen Teppichen und auf feuchten Böden.
- ... in Räumen mit hoher Luftfeuchte.
- ... ohne dass Filter, Staubbehälter und Deckel korrekt
eingesetzt sind.

12
4 Auspacken und Montieren
4 Auspacken und Montieren
4.1 Auspacken
1. Packen Sie das Gerät samt Zubehör aus.
2. Überprüfen Sie den Inhalt auf Unversehrt-
heit und Vollständigkeit (Abb. 1).
4.2 Rundbesen montieren
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).
2. Stecken Sie die Rundbesen wie abgebil-
det nacheinander auf (Abb. 7).
ACHTUNG:
Heben Sie die Verpackung für die Lagerung
des Geräts oder für einen sicheren Versand
des Gerätes auf. Versenden Sie das Gerät
stets in der Originalverpackung, damit es
keinen Schaden nimmt.
HINWEIS:
Falls Sie einen Transportschaden bemer-
ken, wenden Sie sich an Ihren Händler.
7
8
WARNUNG:
Verletzungsgefahr! Stellen Sie sicher, dass
das Gerät ausgeschaltet ist (Ein-/Aus-
Schalter in Stellung „0“), bevor Sie die
Rundbesen montieren.
HINWEIS:
Falls Sie die Rundbesen abnehmen möch-
ten, beispielsweise um kurzflorige Teppiche
reinigen zu können, gehen Sie wie folgt vor:
1. Greifen Sie den Rundbesen wie abgebil-
det (Abb. 8).
2. Ziehen Sie ihn kräftig nach oben ab
(Abb. 8).

13
4 Auspacken und Montieren
DE
4.3 Akkupack einsetzen
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).
2. Drücken Sie die beiden Druckpunkte des
Gehäusedeckels kräftig nach unten
(Abb. 9/1.) und ziehen Sie den Gehäuse-
deckel ab (Abb. 9/2.).
3. Legen Sie den mitgelieferten Akkupack
ein. Achten Sie dabei auf Folgendes:
- Der Aufkleber mit der Aufschrift
„This side up“ zeigt nach oben
(Abb. 10).
- Die Kontakte im Akkufach müssen in die
Aussparungen in der Isolierung des Ak-
kupacks greifen können (Abb. 10).
- Lassen Sie den Akkupack dazu erst auf
der Seite mit den Kontakten ins Ak-
kufach gleiten (Abb. 11).
- Lassen Sie auf der Seite der Kontakte
großzügig Platz, damit Sie die Kontakte
nicht quetschen (Abb. 11).
- Drücken Sie den Akkupack auf der an-
deren Seite in das Akkufach (Abb. 12).
- Er muss nun eben auf dem Boden des
Akkufachs aufliegen (Abb. 12).
4. Setzen Sie den Gehäusedeckel wieder an
und schieben Sie ihn kräftig zu. Der De-
ckel rastet hör- und spürbar ein.
1.
2.
9
This side up
10
11
12
WARNUNG:
Verletzungsgefahr durch Nicht-Original-
Akkupack! Setzen Sie ausschließlich den
mitgelieferten Akkupack oder einen von uns
bezogenen Original-Ersatz-Akkupack ein.
WARNUNG:
Verletzungsgefahr! Stellen Sie sicher, dass
das Gerät ausgeschaltet ist (Ein-/Aus-
Schalter in Stellung „0“), bevor Sie den
Akkupack einsetzen.
HINWEIS:
Bei Auslieferung ist der Akkupack nicht
geladen. Fahren Sie deshalb fort wie unter
ZKapitel 5, „Akkupack im Gerät laden“
beschrieben.

14
5 Akkupack im Gerät laden
5 Akkupack im Gerät laden
Bevor Sie mit dem Gerät arbeiten können,
muss sein Akkupack geladen werden. Dazu:
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).
2. Stellen Sie sicher, dass der Akkupack kor-
rekt eingelegt ist, ZKapitel 4.3, „Akkupack
einsetzen“.
3. Stecken Sie den Netzteiladapter in die La-
debuchse an der Seite des Geräts
(Abb. 13).
4. Stecken Sie das Netzteil in eine Steckdo-
se, an der die auf dem Typenschild des
Netzteils angegebene Spannung anliegt
(Abb. 14).
- Die Ladekontrollleuchte „ “ blinkt
grün.
5. Lassen Sie den Akkupack nun ca. 4 Stun-
den aufladen, bis die Ladekontrollleuchte
„ “ dauerhaft grün leuchtet (Abb. 14).
6. Wenn die Ladekontrollleuchte „ “ dauer-
haft grün leuchtet, ziehen Sie das Netzteil-
kabel zuerst aus der Steckdose und dann
aus dem Gerät.
WARNUNG:
Verletzungsgefahr durch unsachgemäßes
Aufladen! Verwenden Sie ausschließlich
das mitgelieferte Netzteil zum Aufladen des
Akkupacks.
HINWEIS:
Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„0“), bevor Sie das Netzteil zum Aufladen
anschließen. Ein eingeschaltetes Gerät
kann zwar auch aufgeladen werden, aller-
dings müssen Sie es vor dem Gebrauch
dann einmal aus- und wieder einschalten.
Anderenfalls läuft das Gerät nicht an.
13
14
4h
15
HINWEIS:
Ihr Gerät verfügt über einen Ladetimer. Ein
Ladezyklus dauert ca. 4 Stunden. Der
Ladezyklus wird nach 4 Stunden automa-
tisch beendet. Wenn Sie das Gerät vom
Stromnetz trennen, und es dann wieder mit
dem Stromnetz verbinden, beginnt der
Ladezyklus erneut.
Warten Sie also, bis die Ladekontrollleuchte
(„ “) dauerhaft grün leuchtet, bevor Sie
das Gerät vom Netz nehmen. Vollständige
Lade- und Entladezyklen sorgen für eine
längere Akkulebensdauer.
HINWEIS:
Laden Sie das Gerät erneut, wenn die Bat-
terieanzeige „ “ am Gerät dauerhaft rot
leuchtet oder wenn Sie das Gerät lange
Zeit nicht eingesetzt haben. Jeder weitere
Ladevorgang dauert ebenfalls 4 Stunden.

15
6 Vor jedem Gebrauch
DE
6 Vor jedem Gebrauch
6.1 Empfindlichkeit der Fallsensoren einstellen
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Stellung „0“).
2. Passen Sie die Stellung des Schiebereg-
lers zur Einstellung der Empfindlichkeit
der 3 Fallsensoren (Abb. 16) an:
- Stellung 0 bei hellen Böden und flachen
Stufen
- Stellung 1 (Abb. 17) bei hellen Böden
und etwas höheren Stufen
- Stellung 2 bei dunklen Böden und noch
höheren Stufen
- Stellung 3 (Abb. 18) bei dunklen Böden
und hohen Stufen
1
16
3 2 1 0
3 2 1 0
17
3 2 1 0
3 2 1 0
18
WARNUNG:
Verletzungsgefahr! Stellen Sie sicher, dass
das Gerät ausgeschaltet ist (Ein-/Aus-
Schalter in Stellung „0“), bevor Sie die Fall-
sensoren einstellen.
HINWEIS:
Alle 3 Schieberegler müssen die gleiche
Einstellung haben.
HINWEIS:
Wenn Ihr Roboter auf dunklen Böden andauernd rückwärts fährt, müssen Sie die Einstellung „3“
(Abb. 18) wählen.

16
6 Vor jedem Gebrauch
6.2 Raum vorbereiten
WARNUNG:
Achten Sie darauf, dass sich im zu reini-
genden Raum keine Kinder und Haustiere
befinden und dass diese auch keinen
Zugang zu ihm haben.
ACHTUNG:
Das Gerät besitzt einen kraftvollen Antrieb.
Unterschätzen Sie die Kraft nicht, die von
ihm ausgeht. Bringen Sie zerbrechliche
Gegenstände und solche, die kippen oder
herunterfallen können, wenn das Gerät
dagegen fährt, in Sicherheit.
ACHTUNG:
Befreien Sie den Bodenbelag von scharf-
kantigen und spitzen Gegenständen, die
Oberflächen zerkratzen können, wenn Sie
unter die Rundbesen des Geräts gelangen.
HINWEIS:
Dieser Saugroboter kann nur geringe
Schmutzmengen aufnehmen. Er ist kein
Ersatz für einen klassischen Staubsauger.
Reinigen Sie übermäßig verschmutzte
Bereiche mit einem Staubsauger vor. Set-
zen Sie den Saugroboter regelmäßig ein,
damit sich gar nicht erst größe Schmutz-
mengen ansammeln können.
HINWEIS:
Dieser Saugroboter saugt effizienter, wenn
er auf möglichst wenige Hindernisse trifft
und der Belag nicht all zu oft wechselt.
Möglicherweise lohnt es sich also, den
Raum von potenziellen Hindernissen,
Kabeln, Matten, Vorlegern und dergleichen
zu befreien. Treffen Sie Vorkehrungen,
damit der Roboter den Raum nicht vorzeitig
verlassen kann.

17
7 Gebrauch
DE
7Gebrauch
7.1 Hartböden reinigen
1. Setzen Sie das Gerät in die Mitte des zu
reinigenden Raums.
2. Schalten Sie das Gerät an dessen Ein-/
Aus-Schalter (Abb. 19) an.
Die beiden äußeren LEDs blinken ab-
wechselnd.
Das Gerät beginnt kurz darauf im „Zufalls-
modus“ Bahnen zu fahren (Abb. 20/A).
Nach ca. 3 Minuten wechselt das Gerät in
den „Kreiselmodus“ und fährt größer wer-
dende Kreise (Abb. 20/B).
Sobald das Gerät in diesem Modus auf ein
Hindernis trifft, wechselt das Gerät in den
„Kantenmodus“ (Abb. 21/A). In diesem
Modus fährt es die Kanten des zu reini-
genden Raumes für ca. 3 Minuten ab.
Danach beginnt der Zyklus von vorn
(Abb. 21/B).
Wenn sich das Gerät an einem Hindernis
festgefahren hat, geben Sie ihm von Hand
einen leichten Schubs.
Sie können das Gerät jederzeit ausschal-
ten.
Wenn die Leistung des Akkupacks nach-
lässt, leuchtet die Batterieanzeige „ “
dauerhaft rot und das Gerät stoppt wenig
später.
- Ist dies der Fall, piept der Roboter dann
alle 60 Sekunden, damit Sie ihn leichter
finden können. (Falls der Akkupack
komplett leer ist, verstummt selbst diese
Piep-Funktion.)
- Schalten Sie das Gerät dann aus und la-
den Sie den Akkupack wie beschrieben,
ZKapitel 5, „Akkupack im Gerät laden“.
WARNUNG:
Verletzungsgefahr! Sie können das Gerät
zwar unbeaufsichtigt laufen lassen, achten
Sie jedoch jederzeit darauf, dass Sie nicht
auf das Gerät treten und in der Folge stür-
zen können.
19
A
B
20
A
B
21
ACHTUNG:
Obwohl Ihr Saugroboter Abgründe erkennt,
raten wir dringend davon ab, das Gerät auf
Möbeln und dergleichen einzusetzen. Es ist
für diese Art von Anwendung nicht geeig-
net.

18
7 Gebrauch
7.2 Kurzflorige Teppiche reinigen
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).
2. Ziehen Sie beide Rundbesen ab
(Abb. 22). Nun ist das Gerät für das Sau-
gen von kurzflorigen Teppichen bereit.
3. Fahren Sie fort wie unter ZKapitel 7.1,
„Hartböden reinigen“ beschrieben.
7.3 Ausschalten Zum Ausschalten des Geräts gehen Sie wie
folgt vor:
1. Schalten Sie das Gerät mithilfe des Ein-/
Aus-Schalters (Abb. 23) aus (Stellung
„0“).
- Die LEDs hören auf zu leuchten.
2. Falls Sie mit dem Gerät nicht weiter arbei-
ten wollen, leeren Sie den Staubbehälter,
ZKapitel 8.2, „Staubbehälter leeren“.
ACHTUNG:
Bevor Sie das Gerät zum Saugen von kurzflorigen Teppichen einsetzen können, müssen Sie es
wie nachfolgend beschrieben vorbereiten. Anderenfalls würde das Gerät auf Teppichboden nicht
vorankommen. Sehen Sie zudem davon ab, das Gerät auf langflorigen Teppichen einzusetzen. In
beiden Fällen können die Motoren des Geräts durch Überlastung Schaden nehmen.
22
23
HINWEIS:
Wenn Sie das im Betrieb befindliche Gerät anheben, schalten sich die Motoren nach ca. 8 Sekun-
den ohne Bodenkontakt selbsttätig ab. Das Gerät ist dann aber nicht ausgeschaltet (eine der
äußeren LEDs leuchtet weiterhin), sondern läuft wieder an, sobald es auf einen Untergrund
gestellt wird.

19
8 Nach dem Gebrauch
DE
8 Nach dem Gebrauch
8.1 Transportieren und Aufbewahren
Tragen Sie das Gerät stets vorsichtig, am
besten mit beiden Händen.
Lagern Sie das Gerät in seiner Original-
verpackung stets kühl, trocken und für Kinder
unzugänglich.
8.2 Staubbehälter leeren
Gehen Sie wie folgt vor, um den Staubbehäl-
ter zu leeren:
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„0“, Abb. 24).
2. Drücken Sie die beiden Druckpunkte des
Gehäusedeckels kräftig nach unten
(Abb. 25/1.) und ziehen Sie den Gehäuse-
deckel ab (Abb. 25/2.).
3. Nehmen Sie den Staubbehälter nun vor-
sichtig an dessen Griff aus dem Gerät
(Abb. 26).
ACHTUNG:
Stellen Sie das Gerät nie direkt neben Wär-
mequellen ab (z. B. Heizung, Ofen). Ver-
meiden Sie direkte Sonneneinstrahlung.
Die Hitze kann das Gerät beschädigen.
24
1.
2.
25
26
HINWEIS:
Leeren Sie den Staubbehälter am besten
nach jedem Saugvorgang. Leeren Sie den
Staubbehälter spätestens
sobald die Reinigungsanzeige „ “ rot
leuchtet,
einmal im Monat,
vor längerem Nichtgebrauch,
vor dem Versand.

20
8 Nach dem Gebrauch
4. Nehmen Sie als nächstes den Staubbe-
hälterdeckel vom Staubbehälter
(Abb. 27).
5. Halten Sie den Staubbehälter mit einge-
setztem Filter über einen Mülleimer.
6. Trennen Sie erst jetzt den Staubbehälter
vom Filter (Abb. 28).
7. Klopfen Sie beide Teile mit leichten Schlä-
gen aus (Abb. 28) und beseitigen Sie grö-
bere Verschmutzungen von Hand.
8. Falls sich Staubbehälter und Filter da-
durch nicht mehr vollständig leeren/reini-
gen lassen, gehen Sie vor wie unter
ZKapitel 8.3, „Staubbehälter und Filter
reinigen“ beschrieben.
27
28
