dji INSPIRE 2 User manual

Intelligent Flight Battery Charging Hub
2016.11V1.0
INSPIRE 2
User Guide
使用说明
使用說明
ユーザーガイド
사용자 가이드
Bedienungsanleitung
Guía del usuario
Guide de l’utilisateur
Guida dell’utente
Gebruikershandleiding
Manual do utilizador
Руководство пользователя

EN
CHS
CHT
JP
KR
DE
ES
FR
IT
RU
NL
PT
User Guide 4
使用说明 9
使用說明 14
ユーザーガイド 19
사용자가이드 24
Bedienungsanleitung 29
Guía del usuario 34
Guide de l’utilisateur 39
Guida dell’utente 44
Gebruikershandleiding 49
Manual do utilizador 54
Руководство пользователя 59
Contents
Compliance Information 64

4
©2016 DJI All Rights Reserved.
EN
Disclaimer
Thank you for purchasing the Inspire 2 Intelligent Flight Battery Charging Hub
(hereinafter referred to as “Product”). Read this disclaimer carefully before using this
Product. By using this Product, you hereby agree to this disclaimer and signify that
you have read it fully. Please use this Product in strict accordance with the document
and be sure to pay attention to the Warnings. SZ DJI TECHNOLOGY CO., LTD. and
its afliated companies assume no liability for damage(s) or injuries incurred directly
or indirectly from improper use of this Product. Misuse includes, but is not limited
to, using unapproved chargers, charging unapproved batteries, short-circuiting,
overheating, modifying the Product, or touching the terminals with skin or metal. Refer
to the Safety Guidelines and Disclaimer, Intelligent Flight Battery Safety Guidelines,
and User Manual for applicable information not herein contained.
DJI is a trademark of SZ DJI TECHNOLOGY CO., LTD. (abbreviated as “DJI”) and
its afliated companies. Names of products, brands, etc., appearing in this manual
are trademarks or registered trademarks of their respective owner companies. This
Product and manual are copyrighted by DJI with all rights reserved. No part of this
Product or manual shall be reproduced in any form without the prior written consent or
authorization of DJI.
This disclaimer is produced in various languages. In the event of divergence among
different versions, the Chinese version shall prevail when the Product in question is
purchased in China, and English version shall prevail when the Product in question is
purchased in any other region.
Warnings
1. The Charging Hub is only compatible with the Inspire 2 Battery Charger. DO NOT
attempt to use the Charging Hub with any other battery charger.
2. The Charging Hub is only compatible with TB50-4280mAh-22.8V Intelligent Flight
Batteries. DO NOT attempt to use the Charging Hub with other battery models.
3. Place the Charging Hub on a flat and stable surface when in use. Ensure the
device is properly insulated to prevent re hazards.
4. DO NOT touch the metal terminals on the Charging Hub.
5. If there is any noticeable buildup, wipe the metal terminals with a clean, dry cloth.
Introduction
The Inspire 2 Intelligent Flight Battery Charging Hub is designed for use with the
Inspire 2 Battery Charger. Four Intelligent Flight Batteries can be placed in the
Charging Hub at once, and a maximum of two batteries will be charged at a time.
The battery pair* with more stored power will be charged rst. The Charging Hub will
intelligently charge batteries in sequence according to battery power levels from high
to low, if batteries are not paired. Pairing can be carried out using the DJI GOTM 4
app. The Micro USB port is used for rmware updates.

©2016 DJI All Rights Reserved.
5
EN
* Visit the Official DJI website and download the Inspire 2 User Manual for more
information on how to pair batteries using the DJI GO 4 app.
Overview
[3]
[1]
[2]
[8]
[6]
[5]
[4]
[7]

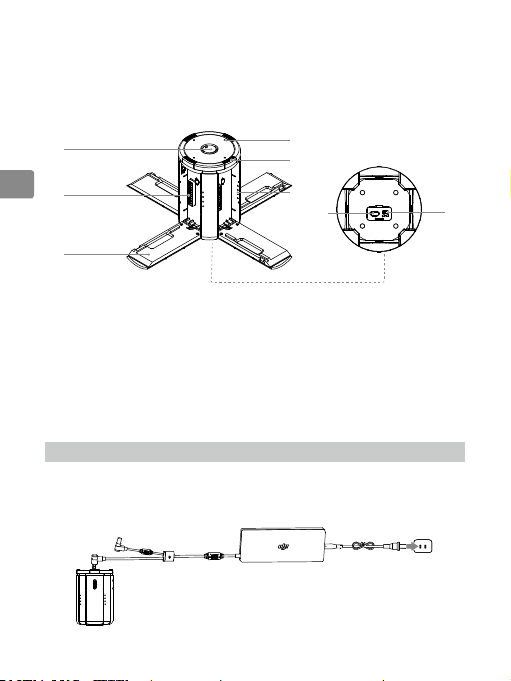

[1] Power Port
[2] Charging Port
[3] Charging Port Cover
[4] Battery Charging Level Indicators
[5] Cover/Battery Release Button
[6] Status LEDs
[7] Firmware Update Port （Micro USB）
[8] Buzzer Switch
Using the Charging Hub
Follow the instructions below to use the Charging Hub.
1. Connecting to a Power Source
Connect the standard Inspire 2 Battery Charger to a power outlet (100-240V,
50/60Hz), then uncover the rubber cover on the power port to connect the Charging
Hub to the Inspire 2 Battery Charger.
Power OutletChargerCharging Hub

6
©2016 DJI All Rights Reserved.
EN
2. Connecting Batteries
Press the release button and open the corresponding charging port cover. Insert
the Intelligent Flight Battery into the charging port to begin charging. The battery
pair with more stored power will be charged rst. The Charging Hub will intelligently
charge batteries in sequence according to battery power levels from high to low, if
batteries are not paired. Pairing can be carried out using the DJI GO 4 app. Refer to
the "Status LED Description” section for more information about Status LED blinking
patterns. The buzzer will begin beeping when charging is complete. Refer to the
“Buzzer Beeping Description” for more information about buzzer beeping patterns.
• Always align the grooves on the Intelligent Flight Battery with the battery
slot tracks.
• Press the release button to detach batteries after charging is complete.
• DO NOT leave metal terminals exposed to open air when not in use.
Status LED Descriptions
Status LED Description
Blinks Green Charging
— Solid Green Fully charged
Blinks Red Battery Charger error
— Solid Red Intelligent Flight Battery error
Blinks Yellow Battery temperature too high/low. Temperature
must be within operating range (5°-40℃)

©2016 DJI All Rights Reserved.
7
EN
3. Run the firmware update program. Press the update button and wait for the
process to nish.
4. The Charging Hub will automatically restart when the update has been successfully
completed.
5. Repeat this process if the rmware update fails for any reason.
— Solid Yellow Ready to charge
Buzzer Beeping Description
Toggle the buzzer switch to turn on/off the warning sound.
Descriptions Beeping Pattern
Toggle the buzzer switch to turn it on Quick beeping
Connect to the Battery Charger Quick beeping
A battery pair is fully charged Quick beeping
Four Intelligent Flight Batteries are fully charged Alternating two short and one
long beeps, last for about 1 hour
Updating the Firmware
DJI will release rmware updates when available. Refer to the ofcial DJI website and
follow the instructions below to update the rmware.
1. Download the latest rmware update program from the ofcial DJI website.
(http://www.dji.com/inspire-2/info#downloads)

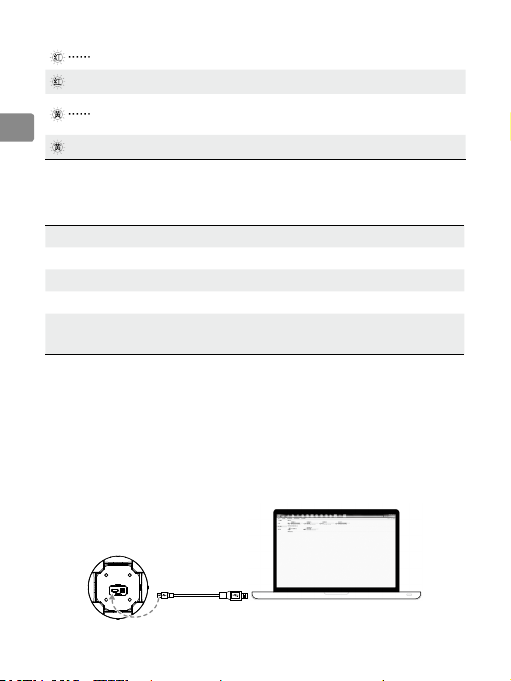

2. Turn on the Charging Hub, then connect it to a computer using a Micro USB
cable.

EN
Specications
Model INSPIRE 2 CHARGING HUB (IN2CH)
Compatible Battery Charger Inspire 2 Battery Charger (IN2C180)
Compatible Battery Model TB50-4280mAh-22.8V Intelligent Flight Battery
Operating Temperature 41°to 104° F ( 5° to 40°C)
Input voltage 26.1 V
Input current 6.9 A
Weight 253 g
Charging Time (Two batteries) 90 minutes
Charging Time (Four batteries) 180 minutes
This content is subject to change.
Download the latest version from
http://www.dji.com/inspire-2
DJI is a trademark of DJI.
Copyright © 2016 DJI All Rights Reserved.

©2016 大疆创新 版权所有
9
CHS
免责声明
感谢您购买 Inspire 2 智能飞行电池充电管家（以下简称“充电管家”）。
在使用充电管家之前，请仔细阅读本声明，一旦使用，即被视为对本声明
全部内容的认可和接受。请严格遵守本说明使用该产品，并务必重视注意
事项。因用户不当使用（包括但不限于：使用非指定型号的充电器，为非
指定型号的电池充电，使产品短路、发热、进入异物，用手或金属触碰端
子等）造成的任何损失，深圳市大疆 TM 创新科技有限公司及其关联公司将
不承担任何责任。其他未尽事项请参考《免责声明和安全操作指引》、《智
能飞行电池安全使用指引》和《用户手册》。
DJI 是深圳市大疆创新科技有限公司及其关联公司的商标。本文出现的产
品名称、品牌等，均为其所属公司的商标或注册商标。本产品及手册为
深圳市大疆创新科技有限公司版权所有。未经许可，不得以任何形式复
制翻印。
关于不同语言版本的免责声明可能存在的语义差异，中国以中文版为准，
其他地区以英文版为准。
注意事项
1. 充电管家作为充电接口扩展器，用于对多块智能飞行电池进行充电。
请配合使用 Inspire 2 标配充电器为充电管家供电。
2. 充电管家仅适用于 TB50-4280mAh-22.8V 智能飞行电池充电。请勿使
用充电管家为其他型号电池充电。
3. 使用时请将充电管家平稳放置，并注意绝缘及防火。
4. 请勿用手或其他物体触碰金属端子。
5. 若金属端子附着异物，请用干布擦拭干净。
简 介
充电管家配合 Inspire 2 标配充电器使用，最多可连接四块 Inspire 2 智能飞
行电池，并同时对两块进行充电。充电过程中，充电管家会优先选择两块
已配对 *且电量较高的电池组进行充电。若用户未通过 DJI GOTM 4 App 对
电池进行配对，则会按照电量由高到低进行充电。用户可通过 Micro USB
接口进行固件升级。

10
©2016 大疆创新 版权所有
CHS
* 通过 DJI GO 4 App 对智能电池进行配对方法请访问 DJI 官方网站，下
载《Inspire 2 用户手册》。
部件名称
[3]
[1]
[2]
[8]
[6]
[5]
[4]
[7]
[1] 电源接口
[2] 充电接口
[3] 充电接口保护壳
[4] 充电电量指示灯
[5] 保护壳 /电池脱离按钮
[6] 工作状态指示灯
[7] 固件升级接口（Micro USB 接口）
[8] 蜂鸣器开关
使用充电管家
参照如下步骤使用本产品：
1. 连接电源
连接 Inspire 2 标配充电器到交流电源（100-240V，50/60Hz），然后打开
顶部电源接口硅胶垫，将充电器方头接头插入充电管家的电源接口。
交流电源充电管家 充电器

©2016 大疆创新 版权所有
11
CHS
2. 连接电池
按下充电管家上方的保护壳 / 电池脱离按钮，打开相对应的充电接口保护
壳。将智能飞行电池插入充电接口，进行充电。充电时首先对已配对且剩
余电量较高的电池组同时进行充电，电池组充电完成后则对另一组配对成
功的电池组进行充电。若电池组未进行配对，则会按照剩余电量由高到低
依次进行充电。充电过程中工作状态指示灯含义参阅“工作状态指示灯描
述”。电池充满时会有声音提示，可在充电管家底部关闭蜂鸣器开关，蜂
鸣含义参阅“蜂鸣器提示音描述”。
•请务必对准智能飞行电池与充电管家的电池导轨后，插入电池。
•充电完成后，必须按住充电管家上方的保护壳 / 电池脱离按钮，
才能移除电池。
•不使用充电管家时，请勿打开充电接口保护壳，避免金属端子暴
露在外。
工作状态指示灯描述
状态指示灯 描 述
绿灯闪烁 正在充电
—绿灯常亮 充电完成

12
©2016 大疆创新 版权所有
CHS
红灯闪烁 充电器异常，请检查充电器
—红灯常亮 智能飞行电池异常
黄灯闪烁 电池温度过高 /过低，请等待电
池恢复到可充电状态（5-40℃）
—黄灯常亮 等待充电
蜂鸣器提示音描述
拨动充电管家底部的蜂鸣器开关可打开 /关闭充电管家蜂鸣器。
描述 鸣响方式
拨动蜂鸣开关，打开蜂鸣器 短鸣一声
当蜂鸣器开关处于打开状态，插入充电器 短鸣一声
两块智能飞行电池充电完毕 短鸣一声
四块智能飞行电池充电完毕 每分钟鸣响三次（两短
一长），持续一小时
固件升级
若充电管家固件需要更新，DJI 官网将发布固件升级程序，请留意产品下
载页面并根据以下步骤进行固件升级。
1. 访问 DJI 官方网站下载最新固件升级程序。
（http://www.dji.com/inspire-2/info#downloads）
2. 连接充电管家电源，使用 Micro USB 线连接固件升级接口至计算机。

CHS
3. 运行固件升级程序，点击升级按钮，等待升级。
4. 升级成功，设备自动重启。
5. 若升级失败，请尝试重新升级。
产品规格
产品型号 INSPIRE 2 CHARGING HUB(IN2CH)
适用充电器型号 Inspire 2 标配充电器 (IN2C180)
适用电池型号 TB50-4280mAh-22.8V 智能飞行电池
工作环境温度 5℃至40℃
输入电压 26.1 V
输入电流 6.9 A
重量 253 g
充电时间（两块智能飞行电池） 90 分钟
充电时间（四块智能飞行电池） 180 分钟
内容如有更新，恕不另行通知。
您可以在 DJI 官方网站查询最新版本
http://www.dji.com/inspire-2
DJI 是大疆创新的商标。
Copyright © 2016 大疆创新 版权所有

14
©2016 大疆創新 版權所有
CHT
免責聲明
感謝您購買 Inspire 2 智能飛行電池充電管家 ( 以下簡稱「充電管家」)。
使用充電管家之前，請仔細閱讀本聲明；當您開始使用，即表示您認同並
接受本聲明的全部內容。使用此產品時，請嚴格遵守本說明指示，且務必
詳閱注意事項。若使用者因為不當使用 ( 包括但不限於：使用非指定型號
之充電器為非指定型號的電池充電，導致產品短路、發熱、異物入侵，或
用手或金屬物品觸碰端點等 ) 而造成的任何損失，深圳市大疆 TM 創新科技
有限公司及其附屬公司概不負責。其他未盡事項請參閱《免責聲明與安全
指導方針》、《智能飛行電池安全使用指南》和《使用者手冊》。
DJI 是深圳市大疆創新科技有限公司及其附屬公司的商標。本文出現的產
品名稱、品牌等，均為其所屬公司的商標或註冊商標。本產品及手冊為
深圳市大疆創新科技有限公司版權所有。未經許可，不得以任何形式複
製翻印。
如不同語言版本的免責聲明有所差異，中國以中文版為準，其他地區悉依
英語版為準。
注意事項
1. 充電管家是充電連接埠擴充器，可對多顆智能飛行電池進行充電。請配
合使用 Inspire 2 標配充電器為充電管家供電。
2. 充電管家僅適用於為 TB50-4280mAh-22.8V 智能飛行電池充電。請勿
使用充電管家為其他型號的電池充電。
3. 使用時請將充電管家平穩放置，並注意絕緣及防火。
4. 請勿用手或其他物體觸碰金屬端點。
5. 若金屬端點上附著異物，請用乾布擦拭乾淨。
簡介
充電管家可搭配 Inspire 2 標配充電器使用，最多可連接四顆 Inspire 2 智
能飛行電池，並同時對兩顆電池進行充電。充電過程中，充電管家會優
先選擇兩顆已配對 *且電量較高的電池組進行充電。若使用者未透過 DJI
GOTM 4 應用程式為電池進行配對，則會按照電量由高至低進行充電。使
用者可透過 Micro USB 連接埠進行韌體升級。

©2016 大疆創新 版權所有
15
CHT
* 如欲瞭解透過 DJI GO 4 應用程式為智能電池進行配對的方法，請前往
DJI 官方網站，下載《Inspire 2 使用者手冊》。
零組件名稱
[3]
[1]
[2]
[8]
[6]
[5]
[4]
[7]
[1] 電源連接埠
[2] 充電連接埠
[3] 充電連接埠保護殼
[4] 充電電量指示燈
[5] 保護殼 /電池脫離按鈕
[6] 運作狀態指示燈
[7] 韌體升級連接埠 (Micro USB 連接埠 )
[8] 蜂鳴器開關
使用充電管家
請參照下列步驟以使用本產品：
1. 連接電源
將Inspire 2 標配充電器連接到交流電源 (100-240V，50/60Hz)，然後打
開頂部電源連接埠矽膠墊，將充電器方頭接頭插入充電管家的電源連接埠。
交流電源充電管家 充電器

16
©2016 大疆創新 版權所有
CHT
2. 連接電池
按下充電管家上方的保護殼 /電池脫離按鈕，打開相對應的充電連接埠保
護殼。將智能飛行電池插入充電連接埠以進行充電。充電時首先對已配對
且剩餘電量較高的電池組進行充電，電池組充電完成後，接著對另一組配
對成功的電池組進行充電。若電池組未進行配對，則會按照剩餘電量由高
至低依序進行充電。有關充電過程中的運作狀態指示燈含義，請參閱「運
作狀態指示燈說明」。電池充飽時會有聲音提示，可在充電管家底部關閉
蜂鳴器開關。如欲瞭解提示音含義，請參閱「蜂鳴器提示音說明」。
• 請務必將智能飛行電池對準充電管家的電池導軌，然後再插入
電池。
• 充電完成後，必須按住充電管家上方的保護殼 /電池脫離按鈕，
才能移除電池。
• 不使用充電管家時，請勿打開充電連接埠保護殼，以免金屬端點
暴露在外。
運作狀態指示燈說明
狀態指示燈 說明
閃爍綠色 正在充電
—恆亮綠色 充電完成
閃爍紅色 充電器異常，請檢查充電器

©2016 大疆創新 版權所有
17
CHT
—恆亮紅色 智能飛行電池異常
閃爍黃色 電池溫度過高 /過低，請等待電
池恢復到可充電狀態 (5-40℃)
—恆亮黃色 等待充電
蜂鳴器提示音說明
撥動充電管家底部的蜂鳴器開關，可打開 /關閉充電管家蜂鳴器。
說明 鳴響方式
撥動蜂鳴開關，打開蜂鳴器 短鳴一聲
在蜂鳴器開關處於開啟狀態時，插入充電器 短鳴一聲
兩顆智能電池充電完畢 短鳴一聲
四顆智能電池充電完畢 每分鐘鳴響三次 ( 兩短
一長 )，持續一小時
韌體升級
若充電管家韌體需要更新，DJI 官網將發佈韌體升級程式，請留意產品下
載頁面，並根據以下步驟進行韌體升級。
1. 前往 DJI 官方網站並下載最新韌體升級程式。
(http://www.dji.com/inspire-2/info#downloads)
2. 連接充電管家電源，並使用 Micro USB 傳輸線連接韌體升級連接埠與
電腦。

CHT
3. 執行韌體升級程式，點選升級按鈕，等待升級。
4. 若升級成功，裝置自動重新啟動。
5. 若升級失敗，請嘗試重新升級。
產品規格
產品型號 INSPIRE 2 CHARGING HUB(IN2CH)
適用充電器型號 Inspire 2 標配充電器 (IN2C180)
適用電池型號 TB50-4280mAh-22.8V 智能飛行電池
操作溫度 5℃至40℃
輸入電壓 26.1 V
輸入電流 6.9 A
重量 253 g
充電時間 ( 兩顆智能飛行電池 ) 90 分鐘
充電時間 ( 四顆智能飛行電池 ) 180 分鐘
內容如有更新，恕不另行通知。
您可至下列網址下載最新版本
http://www.dji.com/inspire-2
DJI 是大疆創新的商標。
Copyright © 2016 大疆創新 版權所有

©2016 DJI All Rights Reserved.
19
JP
免責事項
この度は Inspire 2 インテリジェント・フライト・バッテリー充電ハブ（以下、「本製品」とい
います）をお買い上げいただき誠にありがとうございます。本製品の使用前に、この免責
事項をよくお読みください。本製品を使用すると、この免責事項をすべて読み、これに同意
したとみなされます。本製品をご使用の際は、本書の記載事項を厳守し、警告に注意して
ください。SZ DJI TECHNOLOGY CO., LTD. およびその関連会社は、本製品が不適切な
方法で使用されたことにより、直接または間接的な原因で生じた物的損害または人的被
害についていかなる責任も負いません。誤使用には、未承認充電器の使用、未承認バッテ
リーの充電、短絡、過熱、本製品の改造、金属端子に皮膚や金属が接触することが含まれ
ますが、これらに限定されません。この文書に記載されていない適用情報については、「安
全ガイドラインおよび免責事項」、「インテリジェント・フライト・バッテリー安全ガイドライ
ン」、および「ユーザーマニュアル」を参照してください。
DJI は、SZ DJI TECHNOLOGY CO., LTD.（ 略 し て「 DJI」）およびその関連会社の商標です。
本マニュアルに記載されている製品、ブランドなどの名称は、その所有者である各社の商
標または登録商標です。本製品および本マニュアルは、不許複製・禁無断転載を原則とす
るDJI の著作物のため、DJI から書面による事前承認または許諾を得ることなく何らかの
形で本製品またはマニュアルのいかなる部分も複製することは固く禁じられています。
この免責事項は複数の言語で提供されています。各言語版の内容に相違がある場合、中
国で購入された製品については中国語版の内容が優先され、他の地域で購入された製品
については英語版の内容が優先されるものとします。
警告
1. 充電ハブは Inspire 2 充電器専用です。この充電ハブを他のバッテリー充電器に使用し
ないでください。
2. 充電ハブは TB50-4280mAh-22.8V インテリジェント・フライト・バッテリーにのみ対 応
しています。それ以外のバッテリーモデルには使わないでください。
3. 充電ハブを使用する際は、平らで安定した面に置いてください。火災の危険を防ぐた
めに、この機器が適切に絶縁されていることを確認してください。
4. 充電ハブの金属端子に触れてはいけません。
5. 金属端子の汚れが目立つ場合は、きれいな乾いた布で拭いてください。
はじめに
Inspire 2 インテリジェント・フライト・バッテリー充 電ハブ は、Inspire 2 充電器で使用する
ために設計されています。一度に 4 本の インテリジェント・フライト・バッテリーを充電 ハ
ブに取り付けることができ、一度に最大 2 本の バッテリーを充電することができます。残
量の多いバッテリーペア*から順に充電されます。バッテリーがペアリングされていない
場合、充電ハブは、バッテリー残量の多いバッテリーから順にインテリジェントに充電しま
す。ペアリングは DJI GOTM 4 アプリを使用して実施できます。Micro USB ポ ート は 、ファー
ムウェアをアップデートするときに 使います。

20
©2016 DJI All Rights Reserved.
JP
* DJI GO 4 アプリを使用してバッテリーをペアリングする方法についての詳細は、DJI 公
式ウェブサイトにアクセスして、Inspire 2 ユーザーマ ニュアルをダウンロードしてご参照
ください。
各部の名称
[3]
[1]
[2]
[8]
[6]
[5]
[4]
[7]
[1] 電源ポート
[2] 充電ポート
[3] 充電ポートカバー
[4] 充電レベルインジケータ
[5] 解除ボタン（カバー/バッテリー）
[6] ステータス LED
[7] ファームウェア更新用ポート（Micro USB）
[8] ブ ザ ース イッチ
充電ハブの使用
充電ハブを使用するときは以下の手順に従ってください。
1.電源への接続
標準 Inspire 2 充電器を電源コンセント（100-240V 50/60Hz）に接続してから、電源ポート
のゴムカバーを外して充電ハブを Inspire 2 充電器に接続します。
電源コンセントInspire 2 充電器充電ハブ
