Dometic Waeco TropiCool TC -21FL-AC User manual

TropiCool
TC-14FL-AC, TC -21FL-AC, TC-35FL-AC
D 5 Thermoelektrische Kühlbox
Bedienungsanleitung
GB 14 Thermoelectric cooler
Instruction Manual
F 23 Glacière thermoélectrique
Notice d’emploi
E 33 Nevera termoeléctrica
Instrucciones de uso
I 43 Frigorifero termoelettrico
Istruzioni per l’uso
NL 52 Thermo-elektrische koelbox
Gebruiksaanwijzingen
DK 62 Termoelektrisk køleboks
Betjeningsanvisning
N 71 Termoelektrisk kjøleboks
Bruksanvisning
S 80 Termoelektrisk kylbox
Bruksanvisning
FIN 89 Sähkökäyttöinen kylmälaukku
Käyttöohjeet
TC-14_35.book Seite 1 Freitag, 24. September 2010 2:07 14

TC-Serie
2
550
340
460
1,5/2L
376
265
350
1
TC-14FL-AC
TC-21FL-AC
TC-35FL-AC
450
323
250
303
208
201
260
328
1,5/2L
450
319
288
1,5/2 L
303
420
198
208
352
TC-14_35.book Seite 2 Freitag, 24. September 2010 2:07 14

TC-Serie
3
2
ABC D E F
12V
DC
3
4
TC-14_35.book Seite 3 Freitag, 24. September 2010 2:07 14

TC-Serie
4
5
TC-14_35.book Seite 4 Freitag, 24. September 2010 2:07 14

TC-Serie Inhaltsverzeichnis
5
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiter-
veräußerung des Gerätes an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . 5
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
8 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
9 Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
10 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
1 Hinweise zur Benutzung der Anleitung
Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet:
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- und
Geräteschäden führen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom
oder elektrischer Spannung hinweist: Nichtbeachtung kann zu
Personen- und Geräteschäden führen und die Funktion des
Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
TC-14_35.book Seite 5 Freitag, 24. September 2010 2:07 14

Sicherheitshinweise TC-Serie
6
2 Sicherheitshinweise
2.1 Allgemeine Sicherheit
zSchließen Sie das Gerät nur wie folgt an:
– mit dem im Lieferumfang enthaltenen Anschlusskabel an das
Wechselstromnetz
– mit dem im Lieferumfang enthaltenen Anschlusskabel an den
Zigarettenanzünder im Fahrzeug (siehe Abb. 3, Seite 3).
zSchützen Sie das Gerät vor Regen und Feuchtigkeit.
zZiehen Sie den Stecker nie am Anschlusskabel aus dem Zigaretten-
anzünder oder der Steckdose.
zWenn das Anschlusskabel beschädigt ist, müssen Sie es ersetzen, um
Gefährdungen zu vermeiden. Tauschen Sie ein beschädigtes Anschluss-
kabel nur gegen ein Anschlusskabel gleicher Art und Spezifikation aus.
zWenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht
in Betrieb nehmen.
zReparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt
werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren
entstehen.
Wenden Sie sich im Reparaturfall an den WAECO Kundendienst.
zZiehen Sie das Anschlusskabel
– vor jeder Reinigung und Pflege
– nach jedem Gebrauch
zAchten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden.
zBei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, daß Ihre Strom-
versorgung über einen FI-Schalter abgesichert ist! Lebensgefahr!
zKlemmen Sie Ihr Kühlgerät und andere Verbraucher von der Batterie ab,
bevor Sie ein Schnelladegerät anschließen!
zVergleichen Sie die Spannungsangabe auf dem Typenschild mit der vor-
handenen Energieversorgung.
zDas Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungs-
mittelhaltiger Stoffe!
zLebensmittel dürfen nur in Originalverpackungen oder geeigneten Behäl-
tern eingelagert werden.
TC-14_35.book Seite 6 Freitag, 24. September 2010 2:07 14

TC-Serie Lieferumfang
7
Elektrogeräte sind kein Kinderspielzeug!
Verwahren und benutzen Sie das Gerät außerhalb der Reichweite
von Kindern.
2.2 Sicherheit beim Betrieb des Gerätes
zAchten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker
trocken sind.
z Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen
Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab.
zFüllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
zTauchen Sie das Gerät nie in Wasser.
zSchützen Sie das Gerät und die Kabel vor Hitze und Nässe.
zFassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor
allem beim Betrieb am Wechselstromnetz: Lebensgefahr!
zWAECO haftet nicht für Schäden, die durch nicht bestimmungs-
gemäßen Gebrauch oder falsche Bedienung verursacht werden.
3Lieferumfang
Prüfen Sie vor Inbetriebnahme des Gerätes, ob alle zum Lieferumfang gehö-
renden Teile vorhanden sind.
4 Bestimmungsgemäßer Gebrauch
Das Kühlgerät eignet sich zum Kühlen und Warmhalten von Lebensmitteln.
Das Gerät ist auch für Camping-Zwecke geeignet.
Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die Kühlleis-
tung des Gerätes den Anforderungen der jeweiligen Arzneimittel entspricht.
Alle im Kühlgerät verarbeiteten Materialien sind unbedenklich für Lebensmittel.
Menge Bezeichnung
1 Kühlgerät
1 Anschlusskabel für Netzbetrieb
1 Anschlusskabel für Zigarettenanzünder
TC-14_35.book Seite 7 Freitag, 24. September 2010 2:07 14

Technische Beschreibung TC-Serie
8
5 Technische Beschreibung
Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren bis max.
30 °C unter Umgebungstemperatur abkühlen (thermostatische Abschaltung
bei ca. +1 °C) bzw. kühl halten oder auf max. 65 °C erwärmen bzw. warm
halten.
Hat das Gerät den eingestellten Temperaturbereich erreicht, so wird automa-
tisch in den Energiesparmodus umgeschaltet. In diesem Modus wird aus-
schließlich die Energie verbraucht, die zum Erhalten der Temperatur im
Inneren der Box benötigt wird.
Die Kühlung ist eine verschleißfreie Peltierkühlung mit Wärmeabfuhr durch
einen Lüfter.
Die Kühlbox verfügt über eine automatische Vorrangschaltung. So wird si-
chergestellt, dass – bei gleichzeitigem Anschluss an das Wechselstromnetz
und an eine 12/24-V-Batterie – das Wechselstromnetz genutzt wird.
6 Bedienung
Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es
aus hygienischen Gründen innen und außen mit einem feuchten
Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf
Seite 11).
6.1 Tipps zum Energiesparen
Ein Lüfter im Innenraum der Kühlbox sorgt für die Umwälzung der
kalten Luft innerhalb der Box, wodurch eine bessere Kühlleistung
erzielt wird. Damit die kalte Luft beim Öffnen der Kühlbox nicht
nach außen gelangt, ist diese mit einem Schalter ausgerüstet, der
den Lüfter ausschaltet, sobald der Deckel geöffnet wird.
zWählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten
Einsatzort.
zLassen Sie warme Speisen erst abkühlen, bevor Sie sie einlagern.
zVermeiden Sie eine unnötig tiefe Innentemperatur!
zÖffnen Sie das Kühlgerät nicht häufiger als nötig!
zLassen Sie den Deckel oder die Tür nicht länger offen stehen als nötig!
TC-14_35.book Seite 8 Freitag, 24. September 2010 2:07 14

TC-Serie Bedienung
9
6.2 TC-35FL-AC: Kühlbox öffnen
Die Kühlbox TC-35FL-AC muss beim Öffnen entriegelt werden
(siehe Abb. 4, Seite 3).
6.3 Kühlbox einschalten
➤Stellen Sie die Kühlbox auf eine feste Unterlage.
Der Stecker ist verpolungssicher: Sie können ihn nur in einer
Richtung in die Buchse (siehe Abb. 3, Seite 3) stecken.
➤Schließen Sie die Kühlbox
– mit dem im Lieferumfang enthaltenen Anschlusskabel an eine Steck-
dose an oder …
– mit dem mitgelieferten Anschlusskabel an den Zigarettenanzünder im
Fahrzeug (siehe Abb. 3, Seite 3) an.

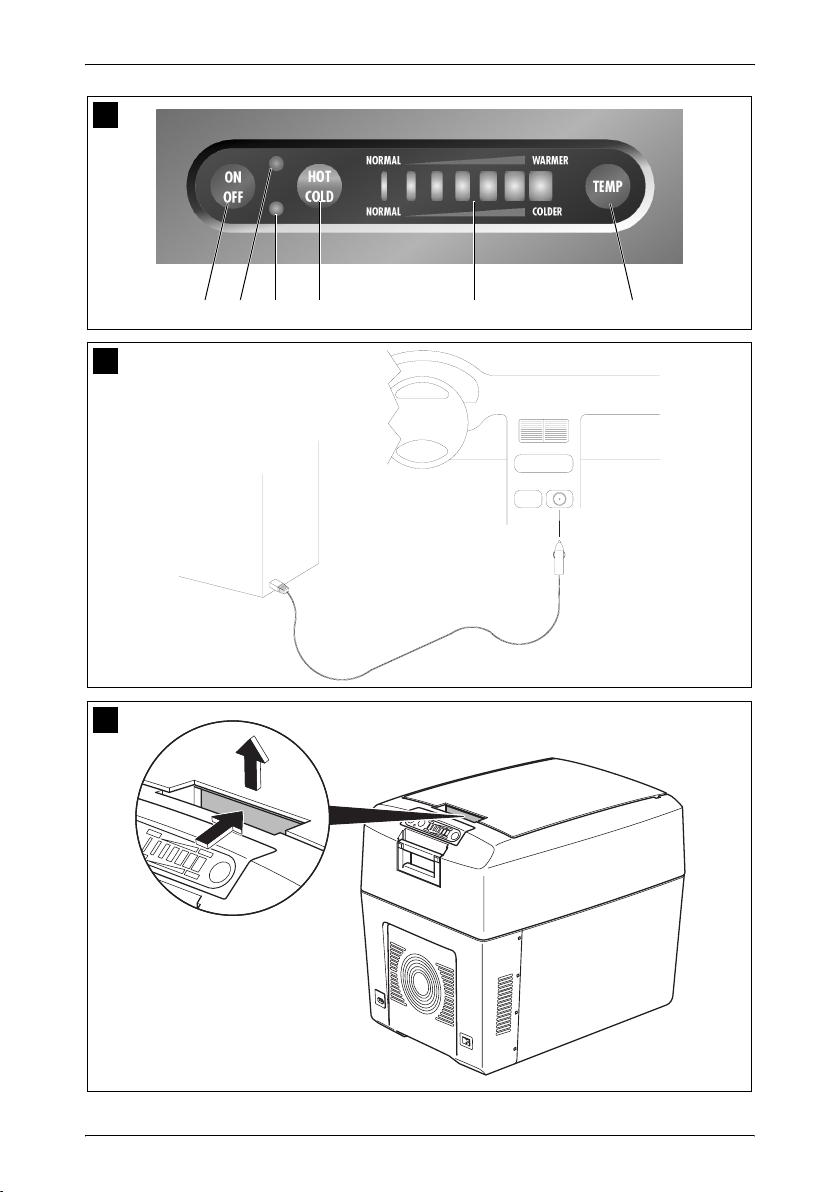

➤Drücken Sie die Taste „ON/OFF“ am Bedienpanel (siehe Abb. 2 A,
Seite 3) um die Kühlbox einzuschalten.
✓Die Kühlbox startet mit dem Kühlen bzw. Heizen des Innenraums:
Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der
Kühlbox befinden, die auf die gewählte Temperatur gekühlt bzw.
erwärmt werden dürfen.
6.4 Zwischen Kühlen und Heizen umschalten
➤Wenn Sie zwischen Kühlen und Heizen umschalten möchten, drücken
Sie die Taste „HOT/COLD“ (siehe Abb. 2 D, Seite 3).
Die Steuerung der Kühlbox besitzt eine Memoryfunktion. So wird
bei jedem Einschalten bzw. Umschalten der vorher in dem Modus
gewählte Temperaturbereich wieder eingestellt.
Betriebsanzeige Betriebsmodus
rot
(siehe Abb. 2 B, Seite 3)
Heizen
blau
(siehe Abb. 2 C, Seite 3)
Kühlen
TC-14_35.book Seite 9 Freitag, 24. September 2010 2:07 14

Bedienung TC-Serie
10
✓Die rote bzw. blaue Betriebsanzeige leuchtet, und das Gerät beginnt zu
kühlen/heizen.
➤Wenn Sie den Kühl- bzw. Heizvorgang beenden möchten, drücken Sie
die Taste „ON/OFF“ (siehe Abb. 2 A, Seite 3).
➤Wenn Sie die Kühlbox außer Betrieb nehmen, ziehen Sie das Anschluss-
kabel ab.
6.5 Temperatur wählen
Die Statusanzeige der Temperatur (siehe Abb. 2 F, Seite 3) zeigt den ge-
wählten Temperaturbereich an. Mit steigender Anzahl an leuchtenden LEDs
steigt auch die Intensität des Temperaturbereichs.
Die folgenden Temperaturangaben unterliegen Toleranzen und
sind abhängig von der Messposition.
Innenraum-Temperatur bei ca. 25 °C Umgebungstemperatur:
➤Wenn Sie die Temperatur zum Kühlen/Heizen wählen wollen, drücken
Sie die Taste „Temp“ (siehe Abb. 2 F, Seite 3), bis der gewünschte Tem-
peraturbereich erreicht ist.
6.6 An Zigarettenanzünder anschließen
Wenn Sie die Kühlbox an den Zigarettenanzünder Ihres Fahr-
zeugs anschließen (siehe Abb. 3, Seite 3), beachten Sie, dass
Sie ggf. die Zündung einschalten müssen, damit das Gerät mit
Strom versorgt wird.
Statusanzeige Temperaturbereich
Kühlen sieben leuchtende LEDs ca 1 °C im Innenraum
ein leuchtendes LED ca 15 °C im Innenraum
Heizen sieben leuchtende LEDs ca 65 °C im Innenraum
ein leuchtendes LED ca 50 °C im Innenraum
TC-14_35.book Seite 10 Freitag, 24. September 2010 2:07 14

TC-Serie Reinigung und Pflege
11
6.7 Deckel abnehmen
Sie können den Deckel der Kühlbox abnehmen (siehe Abb. 5, Seite 4):
➤Öffnen Sie den Deckel so weit, dass er etwa im 30° Winkel zur Box steht.
➤Ziehen Sie den Deckel nach vorne und heben Sie ihn dann schräg ab.
7 Reinigung und Pflege
Achtung!
Ziehen Sie vor jedem Reinigen der Kühlbox das Anschlusskabel
aus der Steckdose oder dem Zigarettenanzünder.
Achtung!
Reinigen Sie die Kühlbox niemals unter fließendem Wasser oder
gar im Spülwasser.
Achtung!
Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel
oder harten Gegenstände, da diese die Kühlbox beschädigen
können.
➤Reinigen Sie die Kühlbox innen gelegentlich mit einem feuchten Tuch.
➤Reinigen Sie das Geräteäußere mit einem feuchten Tuch.
8 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren
Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-
händler über die zutreffenden Entsorgungsvorschriften.
TC-14_35.book Seite 11 Freitag, 24. September 2010 2:07 14

Störungsbeseitigung TC-Serie
12
9 Störungsbeseitigung
Störung Mögliche Ursache Lösungsvorschlag
Ihre Box funktioniert
nicht, und das von
außen sichtbare Lüf-
terrad dreht sich nicht.
An Ihrem Zigaretten-
anzünder im Fahr-
zeug liegt keine
Spannung an.
In den meisten Fahrzeugen muss der
Zündschalter eingeschaltet sein, damit
der Zigarettenanzünder Spannung hat.
Die Zündung ist einge-
schaltet, und die Box
funktioniert nicht.
Den Stecker sofort
aus der Steckdose
ziehen und folgende
Prüfungen vorneh-
men.
Die Fassung des
Zigarettanzünders ist
verschmutzt. Das
hat einen schlech-
ten elektrischen
Kontakt zur Folge.
Mit einer nichtmetallischen Bürste und
einem Lösungsmittel die Fassung des
Zigarettanzünders reinigen, so dass der
mittlere Kontaktstift sauber ist. Wenn Ihr
Kühlboxstecker in der Zigarettenanzün-
derfassung sehr warm wird, muss ent-
weder die Fassung gereinigt werden,
oder der Stecker ist möglicherweise
nicht richtig zusammengebaut.
Die Sicherung des
Anschlusskabels ist
durchgebrannt.
Tauschen Sie die Sicherung des
Anschlusskabels (5 A) aus.
Die Fahrzeug-Siche-
rung ist durchge-
brannt.
Tauschen Sie die Fahrzeug-Sicherung
des Zigarettenanzünders (üblicherweise
15 A) aus (Beachten Sie dazu die
Betriebsanweisungen zu Ihrem KFZ).
Ihre Box kühlt nicht
zufriedenstellend, und
das Lüfterrad außen
dreht sich nicht.
Der Lüftermotor ist
defekt.
Die Reparatur kann nur von einem zuge-
lassenen Kundendienstbetrieb durchge-
führt werden.
Die Box kühlt nicht
zufriedenstellend, und
das Lüfterrad außen
dreht sich.
Der Lüftermotor für
den inneren Lüfter ist
defekt.
Die Reparatur kann nur von einem zuge-
lassenen Kundendienstbetrieb durchge-
führt werden.
Das Peltierelement
ist defekt.
Das integrierte Netz-
teil ist defekt.
Die Reparatur kann nur von einem zuge-
lassenen Kundendienstbetrieb durchge-
führt werden.
TC-14_35.book Seite 12 Freitag, 24. September 2010 2:07 14

TC-Serie Technische Daten
13
10 Technische Daten
Dieses Gerät ist mit dem GS-Zeichen für geprüfte Sicherheit ausgezeichnet.
Ausführungen, dem technischen Fortschritt dienende Änderungen und Lie-
fermöglichkeiten vorbehalten.
TC-14FL-AC TC-21FL-AC TC-35FL-AC
Inhalt: 14 l 21 l 35 l
Anschlussspannung: 12/24 Volt DC/220-240 Volt AC
Leistungsaufnahme: 46 Watt (12 Volt DC) oder
50 Watt (24 Volt DC) oder
64 Watt (220-240 Volt AC)
Temperaturbereich: Kühlen: bis ca. 1 °C Innenraum-Temperatur
(bis zu. 30 °C unter Umgebungstemperatur)
Erwärmen: bis ca. 65 °C Innenraum-Temperatur
Gewicht: 5.5kg 7kg 10kg
Prüfung/Zertifikat:
TC-14_35.book Seite 13 Freitag, 24. September 2010 2:07 14

List of contents TC-series
14
Read these instructions carefully before the installation and
commissioning and keep them in a safe place. Pass it on to the buyer
in case of the further sale of the device.
List of contents
1 Information on using the installation instructions . . . . . . . . . . . . . . . 14
2 Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4 Use as intended . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
6 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7 Cleaning and servicing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
8 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
9 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
10 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
1 Information on using the installation
instructions
The following symbols are used in these operating instructions:
Caution!
Safety note: Failure in observing these warnings may result in
injuries to persons or damage of equipment.
Caution!
Safety note which points out the dangers involved with electrical
current or electrical voltage: Failure in observing these warnings
may result in injuries to persons or damage of equipment and
improper functioning of the device.
Note
Supplementary information on the operation of the device.
➤Action: This symbol indicates to you that you must do something. The
actions necessary are described step by step.
✓This symbol describes the result of an action.
Please also observe the following safety notes.
TC-14_35.book Seite 14 Freitag, 24. September 2010 2:07 14

TC-series Safety notes
15
2 Safety notes
2.1 General safety
zConnect the device only as follows:
– with the connecting cable contained in the scope of delivery to the
alternating current circuit
– with the connecting cable contained in the scope of delivery to the
cigarettelighter in the vehicle (see illustration 3, page 3).
zThe appliance shall not be exposed to rain.
zNever pull the plug at the connecting cable out of the cigarettelighter or
the socket.
zIf the supply cord is damaged, it must be replaced with same type and
rating AC cord in order avoid a hazard.
zIf the device shows visible damage, you may not put it into operation.
zRepairs on this device may be executed only by specialists. Considerable
dangers can occur as a result of improper repairs.
Contact the customer service in the case WAECO of repairs.
zDisconnect the connecting cable
– before each cleaning and servicing,
– after each use.
zMake sure that the venting slots will not be covered!
zWith boats: Make sure that with mains operation that your power supply
is protected via a FI-switch! Danger to life!
zDisconnect your refrigerator and other consuming units from the battery
before connecting a fast battery recharger!
zCompare the voltage indicated on the type plate to the present energy
supply.
zThe refrigerator is not suitable for the transport of corrosive or solvent-
based substances!
zFood may only be stored in its original packaging or in suitable containers.
Electrical devices are no toys!
Please keep and use the device out of the reach of children.
TC-14_35.book Seite 15 Freitag, 24. September 2010 2:07 14

Scope of delivery TC-series
16
2.2 Safety when operating the device
zEnsure before starting up that supply line and plug are dry.
zDo not place the device in the proximity of open flames or other heat
sources (heating, strong solar rays, gas ovens etc.).
zDo not fill any liquids or ice into the interior container.
zNever immerse the device into water.
zProtect the device and the cables against heat and wetness.
zNever grasp with your bare hands the bare lines. This applies above all
when operating on the alternating current circuit: Danger to life!
zWAECO is not liable for damages which are caused by non- intended
use or wrong operation.
3 Scope of delivery
Check before starting up the device that all parts are available belonging to
the scope of delivery.
4 Use as intended
The refrigerator can be used to cool and keep foodstuffs warm. The device
can be also used for camping purposes.
If you want to cool medicine, check please if the cooling capacity of the
device corresponds to the requirements of the respective pharmaceuticals.
All materials processed in the refrigerator are safe for foodstuffs.
Quantity Designation
1Refrigerator
1 Connecting cable for mains operation
1 Connecting cable for cigarette lighter
TC-14_35.book Seite 16 Freitag, 24. September 2010 2:07 14

TC-series Technical description
17
5 Technical description
The cooling box is suitable for mobile use. It can cool goods up to max. 30 °C
under ambient temperature (thermostatic switch-off with approx. +1 °C) or
keep them cool or warm them up to max. 65 °C or keep them warm.
If the device has reached the set temperature range, then it will automatically
switch over to the energy save mode. In this mode only the energy is
consumed which is required to reach the temperature inside the box.
The cooling is a wear-free thermo-electric cooler with heat removal through
a ventilator.
The cooling box is equipped with an automatic priority circuit. Thus it is
ensured that with simultaneous connection to the alternating current circuit
and to a 12/24-V-battery, the alternating current circuit will be used.
6 Operation
Before you put the new refrigerator into operation, you should
clean it inside and outside with a damp cloth for hygienic reasons
(see also Chapter „Cleaning and servicing“ on page 20).
6.1 Tips to save energy
A ventilator in the interior space of the cooling box provides for the
circulation of the cold air within the box. Thus a better cooling
capacity will be achieved. In order that the cold air cannot reach
the outside when opening the cooling box, this is equipped with a
switch which turns off the ventilator as soon as the lid is opened.
zSelect a well ventilated location which is protected against sunrays.
zLet warm foods first cool down before you bin them.
zAvoid an unnecessary low inside temperature!
zDo not open the refrigerator more often than necessary!
zDo not leave the lid or door open longer than necessary!
TC-14_35.book Seite 17 Freitag, 24. September 2010 2:07 14

Operation TC-series
18
6.2 TC-35FL-AC: Opening the cooler
The TC-35FL-AC cooler must be unlocked for opening
(see illustration 4, page 3).
6.3 Switch on the cooling box
➤Place the cooling box on a stable base.
The plug is safe against wrong polarity: You can plug it only in one
direction into the (see illustration 3, page 3) socket.
➤Connect the cooling box
– with the connecting cable contained in the scope of delivery to the
socket or...
– with the supplied connecting cable to the cigarette lighter in the vehicle
(see illustration 3, page 3).
➤Press the button „ON/OFF“ at the control panel (see Illustration 2 A,
Page 3) to switch on the cooling box.
✓The cooling box starts to cool or heat the interior space.
Take care that there are only objects or goods in the cooling box
which may be cooled or heated to the selected temperature.
6.4 Switch over between cooling and heating
➤If you want to switch over between cooling and heating, press the button
„HOT/COLD“ (see Illustration 2 D, Page 3).
The control unit of the cooling box has a memory function. Thus
the temperature range which is previously selected in the mode is
set again with each switching on or switching over.
Operating display Operating mode
red
(see Illustration 2 B, Page 3)
heating
blue
(see Illustration 2 C, Page 3)
cooling
TC-14_35.book Seite 18 Freitag, 24. September 2010 2:07 14

TC-series Operation
19
✓The red or blue operating display lights up and the device starts to cool/
heat.
➤When you want to finish the cooling or heating process, press the button
„ON/OFF“ (see Illustration 2 A, Page 3).
➤When you put the cooling box out of operation, disconnect the
connectingcable.
6.5 Select temperature
The status display of the temperature (see Illustration 2 F, Page 3) indicates
the selected temperature range. With an increasing number of illuminating
LEDs, the intensity of the temperature range also increases.
The following temperature indications are subject to tolerances
and are dependent on the measuring position.
Interior space-temperature at approx. 25 °C ambient temperature:
➤If you want to select the temperature to cool/heat, press the button
“Temp“ (see Illustration 2 F, Page 3), until the requested temperature
range is reached.
6.6 Connect to the cigarette lighter
When you connect the cooling box to the cigarette lighter of your
vehicle (see illustration 3, page 3), observe that you have to turn
on the ignition, if necessary, so that the device is supplied with
current.
Status display Temperature range
Cooling seven illuminating LEDs approx 1 °C in the interior space
an illuminating LED approx 15 °C in the interior space
Heating seven illuminating LEDs approx 65 °C in the interior space
an illuminating LED approx 50 °C in the interior space
TC-14_35.book Seite 19 Freitag, 24. September 2010 2:07 14

Cleaning and servicing TC-series
20
6.7 Removing the lid
You can remove the lid of the cooler (see illustration 5, page 4):
➤Open the lid until it is at a ca. 30° angle to the cooler.
➤Pull the lid forwards and lift it off diagonally.
7 Cleaning and servicing
Caution!
Disconnect the connecting cable from the socket or cigarette
lighter before each cleaning of the cooling box.
Caution!
Never clean the cooling box under running water or even in rinsing
water.
Caution!
Do not use any mordant detergents or hard objects since these
can damage the cooling box.
➤Clean the cooling box inside from time to time with a damp cloth.
➤Clean the outside of the device with a damp cloth.
8 Disposal
➤Place the packaging material in the appropriate recycling waste bins
wherever possible.
If you wish to finally dispose of the device, ask your local recycling
centre or specialist dealer for details about how to do this in accord-
ance with the applicable disposal regulations.
TC-14_35.book Seite 20 Freitag, 24. September 2010 2:07 14
