Dometic TropiCool TC-14US User manual

TropiCool TC-14US,
TC-21US, TC-35US
Instruction Manual
Notice d’emploi
Instrucciones de uso
Thermoelectric cooler
Glacière thermoélectrique
Nevera termoeléctrica
EN 5
FR 15
ES 24

TC
2
21,65
13,39
18,11
1,5/2 L
14,8
10,34
13,78
1
TC-14US
TC-21US
TC-35US
12,72
9,84
11,93
8,19
7,91
10,24
12,91
1,5/2 L
17,72
12,56
11,34
1,5/2 L
11,93
16,54
7,80
8,19
13,86
17,72

TC
3
2
ABC D E F
12/24 V DC
3
4

TC
4
5

EN
Explanation of symbols TC
5
Please read this operating manual carefully before starting the device.
Keep it in a safe place for future reference. If the device is passed on to
another person, this operating manual must be handed over to the user
along with it.
The manufacturer cannot be held liable for damage resulting from
improper usage or incorrect operation.
List of contents
1 Explanation of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2 Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4 Use as intended . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
6 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
7 Cleaning and servicing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
8 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
9 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
10 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
1 Explanation of symbols
DDANGER!
Safety instruction: Failure to observe this instruction will cause
!WARNING!
Safety instruction: Failure to observe this instruction can cause
fatal or serious injury.
!CAUTION!
Safety instruction: Failure to observe this instruction can lead to
injury.
fatal or serious injury.

EN
TC Safety notes
6
ANOTICE!
Failure to observe this instruction can cause material damage and
impair the function of the product.
INOTE
Supplementary information for operating the product.
➤Action: This symbol indicates that action is required on your part. The
required action is described step-by-step.
✓This symbol describes the result of an action.
fig. 15, page 3: This refers to an element in an illustration. In this case,
item 5 in figure 1 on page 3.
2 Safety notes
2.1 General safety
DDANGER!
On boats: If the appliance is powered by the mains, ensure that
the power supply has a residual current circuit breaker.
!WARNING!
Do not operate the device if it is visibly damaged.
This device may only be repaired by qualified personnel.
Improper repairs can lead to considerable hazards.
Persons (including children) whose physical, sensory or mental
capacities or whose lack of experience or knowledge prevent
them from using this product safely should not operate it without
the supervision or instruction of a responsible person.
Electrical devices are not toys.
Always keep and use the device out of the reach of children.
Children must be supervised to ensure that they do not play with
the device.
If this device's power cable is damaged, it must be replaced by
the manufacturer, customer service or a similarly qualified
person in order to prevent safety hazards.

EN
Safety notes TC
7
Do not store any explosive substances such as spray cans with
propellants in the device.
!CAUTION!
Disconnect the device from the mains
– before each cleaning and maintenance
– after every use
Food may only be stored in its original packaging or in suitable
containers.
ANOTICE!
Only connect the device as follows:
– With the DC cable to a DC plug socket in the vehicle (e. g.
cigarette lighter)
supply
Check that the voltage specification on the type plate
corresponds to that of the energy supply.
The cooling device is not suitable for transporting caustic
materials or materials containing solvents.
Never pull the plug out of the socket by the cable.
If the cooler is connected to the DC socket: Disconnect the
cooler and other power consuming devices from the battery
before connecting the quick charging device.
If the cooler is connected to the DC socket: Disconnect the
cooler or switch it off when you turn off the engine. Otherwise
you may discharge the battery.
2.2 Operating the device safely
DDANGER!
Do not touch exposed cables with your bare hands. This
especially applies when operating the device with an AC mains
power supply.
!CAUTION!
Before starting the device, ensure that the power supply line
and the plug are dry.
– Or with the 120V connection cable to the 120V AC mains

EN
TC Scope of delivery
8
ANOTICE!
Do not use electrical devices inside the cooler unless they are
recommended by the manufacturer for the purpose.
Do not place the device near naked flames or other heat
sources (heaters, direct sunlight, gas ovens etc.).
Danger of overheating!
Ensure at all times that there is sufficient ventilation so that the
heat that arises during operation does not build up. Make sure
that the device is sufficiently far away from walls and other
objects so that the air can circulate.
Ensure that the ventilation openings are not covered.
Do not fill the inner container with ice or fluid.
Never immerse the device in water.
Protect the device and the cable against heat and moisture.
3 Scope of delivery
Refrigerator
Connection cable for 120V w
Connection cable for 12/24 Vg
Instruction manual
Check before starting up the device that all parts are available belonging to
the scope of delivery.
4 Use as intended
The refrigerator can be used to cool and keep foodstuffs warm. The device
can be also used for camping purposes.
If you want to cool medicine, check please if the cooling capacity of the de-
vice corresponds to the requirements of the respective pharmaceuticals.
All materials processed in the refrigerator are safe for foodstuffs.

EN
Technical description TC
9
5 Technical description
If the device has reached the set temperature range, then it will automatically
switch over to the energy save mode. In this mode only the energy is con-
sumed which is required to reach the temperature inside the box.
The cooling is a wear-free thermo-electric cooler with heat removal through
a ventilator.
The cooling box is equipped with an automatic priority circuit. Thus it is en-
sured that with simultaneous connection to the alternating current circuit and
to a 12/24-V-battery, the alternating current circuit will be used.
6 Operation
INOTE
Before you put the new refrigerator into operation, you should clean
it inside and outside with a damp cloth for hygienic reasons (see
also chapter “Cleaning and servicing” on page 23).
6.1 Tips to save energy
INOTE
A ventilator in the interior space of the cooling box provides for the
circulation of the cold air within the box. Thus a better cooling ca-
pacity will be achieved. In order that the cold air cannot reach the
outside when opening the cooling box, this is equipped with a
switch which turns off the ventilator as soon as the lid is opened.
Choose a well ventilated installation location which is protected against
direct sunlight.
If you want to set an increased energy efficiency and a limited cooling
capacity for the cooler unit, use the cooler’s ECO mode.
Allow warm food to cool down first before placing it in the device to keep
cool.
Do not open the cooling device more often than necessary.
Do not leave the cooler unit open for longer than necessary.
The cooling box is suitable for mobile use. It can cool goods up to max.
°F
30°C (86 ) under ambient temperature (thermostatic switch-off with
keep them cool or warm them up to max.
approx. +1°C / 34 ) or
°F
or keep them warm.
65°C(150 )
°F

EN
TC Operation
21

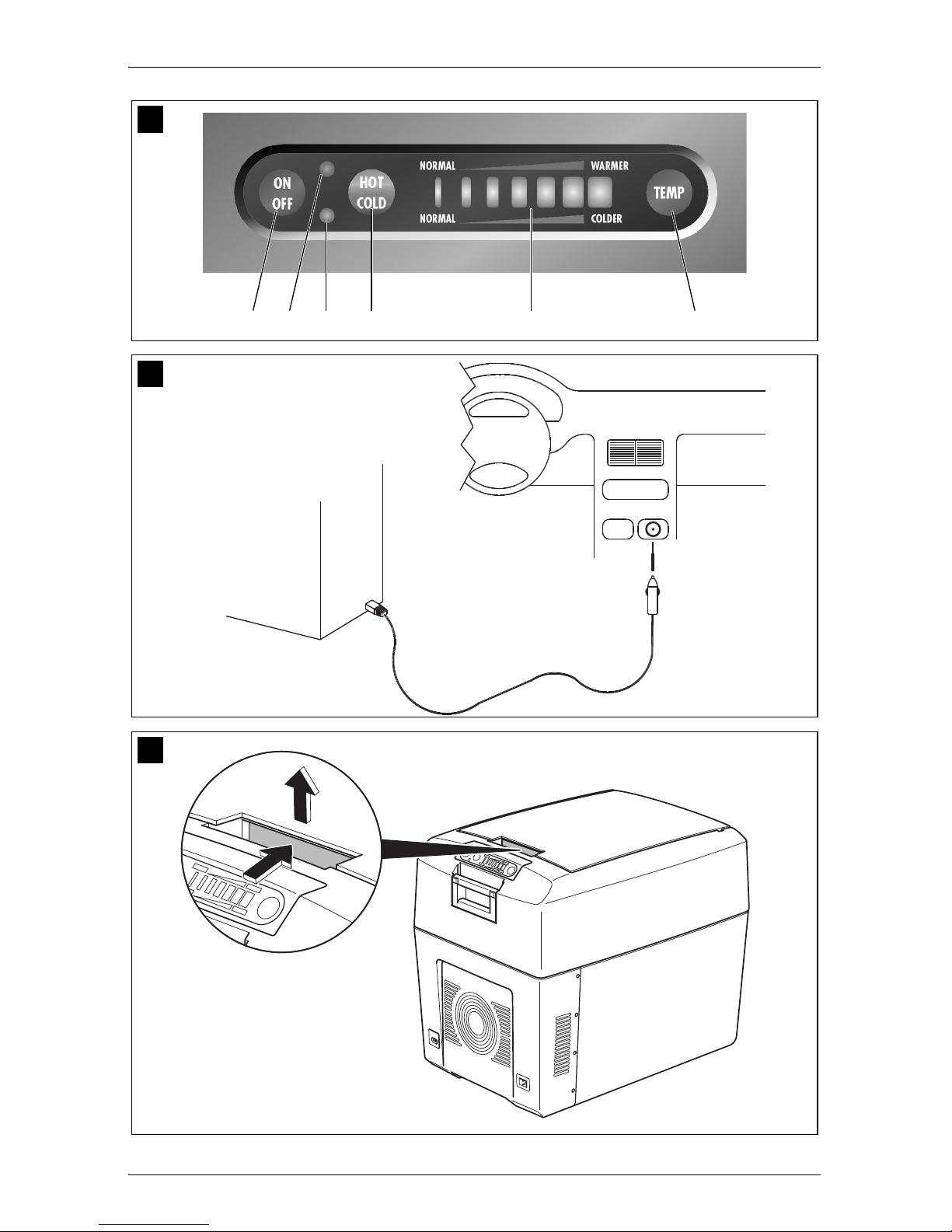

The TC-35US cooler must be unlocked for opening (fig. 4, page 3).
6.3 Switch on the cooling box
ANOTICE!
Take care that there are only objects or goods in the cooling box
which may be cooled or heated to the selected temperature.
➤Place the cooling box on a stable base.
INOTE
The plug is safe against wrong polarity: You can plug it only in one
direction into the (fig. 3, page 3) socket.
➤Connect the cooling box
– with the connecting cable contained in the scope of delivery to a 120V
– with the supplied connecting cable to the 12/24 V socket in the vehicle
(fig. 3, page 3).
➤Press the button “ON/OFF” at the control panel (fig. 2A, page 3) to
switch on the cooling box.
✓The cooling box starts to cool or heat the interior space.
6.4 Switch over between cooling and heating
➤If you want to switch over between cooling and heating, press the button
“HOT/COLD” (fig. 2D, page 3).
INOTE
The control unit of the cooling box has a memory function. It mem-
orises the selected temperature range for each mode (cooling and
heating). Thus the temperature range which is previously selected
in the mode is set again with each switching on or switching over.
Operating display Operating mode
red (fig. 2B, page 3) heating
blue (fig. 2C, page 3) cooling
6.2 TC-35US: Opening the cooler
socket or.

EN
Operation TC
11
✓The red or blue operating display lights up and the device starts to cool/
heat.
➤When you want to finish the cooling or heating process, press the button
“ON/OFF” (fig. 2A, page 3).
➤When you stop using the cooler, disconnect it from the mains.
6.5 Select temperature
The status display of the temperature (fig. 2F, page 3) indicates the select-
ed temperature range. With an increasing number of illuminating LEDs, the
intensity of the temperature range also increases.
INOTE
The following temperature indications are subject to tolerances and
are dependent on the measuring position.
Interior space-temperature at a
➤If you want to select the temperature to cool/heat, press the button
“Temp” (fig. 2F, page 3), until the requested temperature range is
reached.
6.6 Connect to the cigarette lighter
INOTE
When you connect the cooling box to the cigarette lighter of your
vehicle (fig. 3, page 3), observe that you have to turn on the igni-
tion, if necessary, so that the device is supplied with current.
Status display Temperature range
Cooling
(ECO mode)
Heating
pprox. 25°C(77 ) ambient temperature:
°F
seven illuminating LEDs approx 1°C(34 ) in the interior space
°F
an illuminating LED approx 16°C(61 ) in the interior space
°F
seven illuminating LEDs approx 65°C(150 ) in the interior space
°F
an illuminating LED approx 50°C(123 ) in the interior space
°F

EN
TC Cleaning and servicing
12

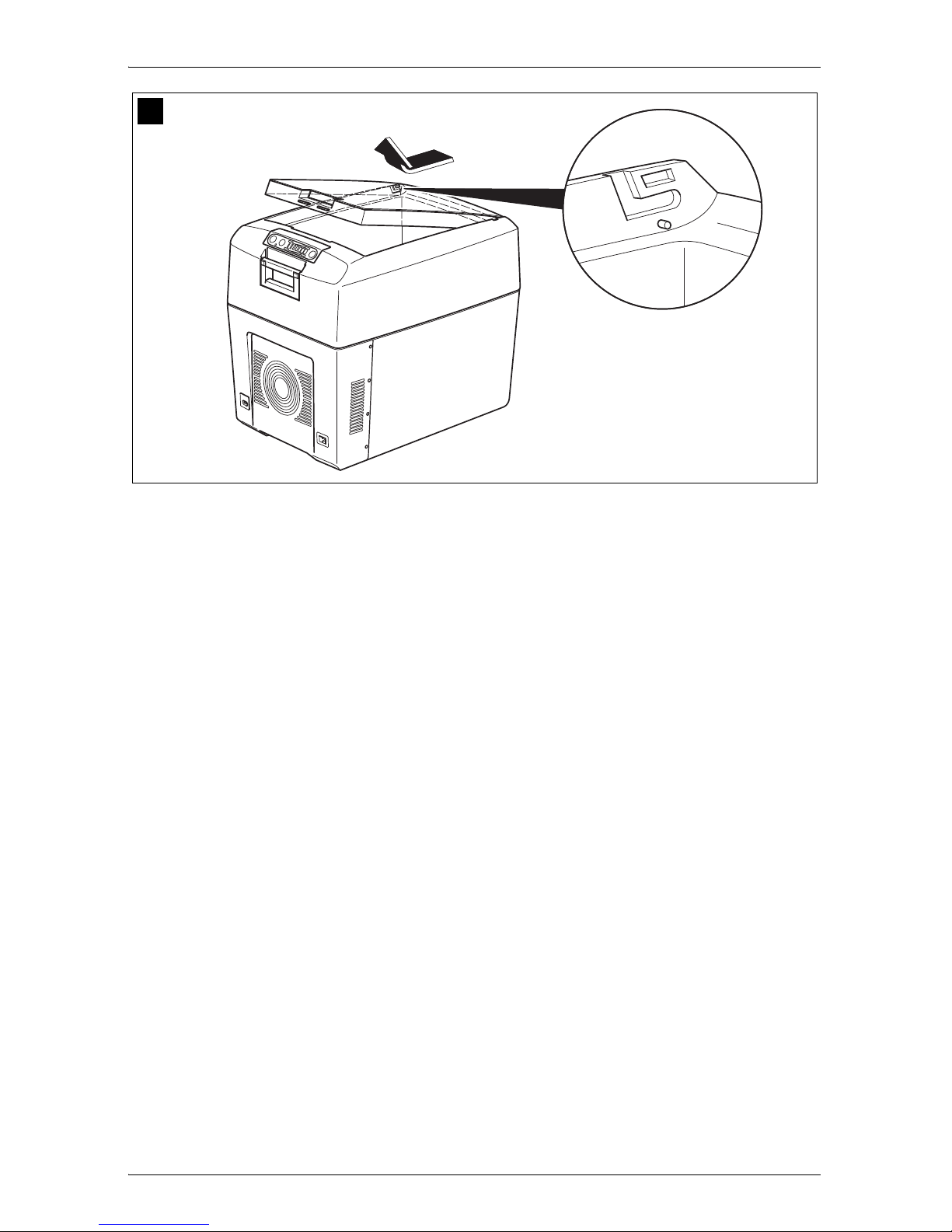

6.7 Removing the lid
You can remove the lid of the cooler (fig. 5, page 4):
➤
➤Pull the lid forwards and lift it off diagonally.
7 Cleaning and servicing
!WARNING!
Always disconnect the device from the mains before you clean and
service it.
ANOTICE! Risk of damage
Never clean the cooler under running water or in dish water.
Do not use abrasive cleaning agents or hard objects during
cleaning as these can damage the cooler.
➤Occasionally clean the device interior and exterior with a damp cloth.
➤Make sure that the air inlet and outlet vents on the device are free of any
dust and dirt, so that heat can be released and the device is not damaged.
8 Disposal
➤Place the packaging material in the appropriate recycling waste bins
wherever possible.
MIf you wish to finally dispose of the product, ask your local recycling
centre or specialist dealer for details about how to do this in
accordance with the applicable disposal regulations.
Open the lid until it is at a ca. 30° angle to the cooler.

EN
Troubleshooting TC
13
9 Troubleshooting
Fault Possible cause Suggestion
Your box does not func-
tion and the fan impeller
which is visible from
outside does not rotate.
The cigarette lighter in
your vehicle does not
conduct any voltage.
In the most vehicles, the ignition switch
must be switched on, so that the cigarette
lighter has voltage.
The ignition is switched
on and the box does not
work.
Disconnect the plug
immediately from the
socket and execute the
following checks.
The socket of the ciga-
rette lighter is dirty.
This results in a poor
electrical contact.
Clean the socket of the cigarette lighter
with a non-metallic brush and a solvent, so
that the middle contact pin is clean. If your
cooling box plug becomes very warm in
the cigarette lighter box, either the socket
must be cleaned or the plug is possibly not
correctly assembled.
The fuse of the con-
necting cable is burnt
through.
Replace the fuse of the connecting cable
(5 A).
The vehicle fuse is
burnt through.
Replace the vehicle fuse of the cigarette
lighter (usually 15 A). (Observe the operat-
ing instructions in your motorcar for this).
Your box does not cool
satisfactorily and the fan
impeller at the outside
does not rotate.
The ventilator motor is
defective.
The repair can be executed only by an
authorized customer service.
Your box does not cool
satisfactorily and the fan
impeller at the outside
does not rotate.
The ventilator motor
for the inner ventilator
is defective.
The repair can be executed only by an
authorized customer service.
The thermo-electric
element is defective.
The integrated power
unit is defective.
The repair can be executed only by an
authorized customer service.

EN
TC Technical data
14
10 Technical data
Input voltage: 12/24 Vg120V w
Power input: 46 W (12 Vg)
50 W (24 Vg)
64W (120V w)
8.5 W
(AC, ECO mode)
8.8 W
(AC, ECO mode)
Category: 10 (other
compartment)
10 (other
compartment)
10 (other
compartment)
Energy efficiency class: A++ A++ A++
Energy consumption: 74 kWh/annum 77 kWh/annum 77 kWh/annum
Gross capacity: 14 l 21 l 35 l
Usable capacity: 14 l 20 l 33 l
Climate class: T T T
Ambient temperature: +16 °C –+43 °C
Noise emission: 41 dB(A) 41 dB(A) 41 dB(A)
Inspection/Certificate:
TC-14US TC-21US TC-35US
Temperature range: Cooling: up to approx.1°C(34 ) interior space-temperature
°F
(up to 30°C(86 ) under ambient temperature)
°F
Heating: ) interior space-temperature65°C(150°F up to approx.
(+61
°F +110°F)
–
+16 °C –+43 °C
(+61
°F +110°F)
–
+16 °C –+43 °C
(+61
°F +110°F)
–
Weight: 13.72pornds 16.27pornds 22.51pornds

FR
Explication des symboles TC
15
Veuillez lire ce manuel avec attention avant de mettre l’appareil en
service. Conservez ensuite ce manuel. En cas de passer de l’appareil,
veuillez le transmettre au nouvel acquéreur.
Le fabricant décline toute responsabilité en cas de dommages provoqués par
une utilisation non-conforme de l'appareil ou par des erreurs de mani-
pulation.
Sommaire
1 Explication des symboles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3 Etendue de livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
4 Utilisation conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
5 Description technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
6 Maniement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
7 Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
8 Elimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
9 Elimination d’erreurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
10 Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
1 Explication des symboles
DDANGER !
Consigne de sécurité : le non-respect de ces consignes entraîne
la mort ou de graves blessures.
!AVERTISSEMENT !
Consigne de sécurité : le non-respect de ces consignes peut
entraîner la mort ou de graves blessures.
!ATTENTION !
Consigne de sécurité : le non-respect de ces consignes peut
entraîner des blessures.

FR
TC Consignes de sécurité
16
AAVIS !
Le non-respect de ces consignes peut entraîner des dommages
matériels et des dysfonctionnements du produit.
IREMARQUE
Informations complémentaires sur l'utilisation du produit.
➤Manipulation : ce symbole vous indique une action à effectuer. Les
manipulations à effectuer sont décrites étape par étape.
✓Ce symbole décrit le résultat d’une manipulation.
fig. 15, page 3 : cette information renvoie à un élément figurant sur une
illustration, dans cet exemple à la « position 5 de l'illustration 1 à la page 3 ».
2 Consignes de sécurité
2.1 Sécurité générale
DDANGER !
Sur les bateaux : veillez à ce que votre alimentation électrique
soit sécurisée par un disjoncteur différentiel si l’appareil est
branché sur le secteur.
!AVERTISSEMENT !
Si l’appareil présente des dégâts visibles, vous ne devez pas le
mettre en service.
Seul un personnel qualifié est habilité à effectuer des répara-
tions sur l’appareil. Toute réparation mal effectuée risque
d’entraîner de graves dangers.
Ne laissez pas des personnes (enfants compris) incapables
d’utiliser le produit de manière sûre, en raison de déficiences
physiques, sensorielles ou mentales ou de leur manque
d’expérience ou de connaissances, utiliser ce produit sans
surveillance.
Les appareils électriques ne sont pas des jouets pour
enfants !
Placez et utilisez l’appareil hors de portée des enfants.

FR
Consignes de sécurité TC
17
Les enfants doivent être surveillés pour s’assurer qu’ils ne
jouent pas avec l’appareil.
Si le câble de raccordement de l’appareil est endommagé, il doit
être remplacé par le fabricant, son service après-vente ou une
personne de qualification similaire, afin d’éviter tout danger.
Ne stockez aucune substance explosive comme p. ex. des
aérosols contenant des agents propulseurs dans l’appareil.
!ATTENTION !
Débranchez l'appareil du secteur
– avant tout nettoyage et entretien
– après chaque utilisation
Les aliments ne peuvent être conservés que dans leurs
emballages originaux ou dans des récipients appropriés.
AAVIS !
Branchez l’appareil uniquement comme indiqué ci-dessous :
– avec le câble de raccordement CC sur une prise CC du
véhicule (par ex. un allume-cigare)
courant alternatif 120V
Comparez la tension indiquée sur la plaque signalétique avec
l’alimentation électrique dont vous disposez.
N’utilisez pas la glacière pour le transport de produits corrosifs
ou de solvants.
Ne tirez jamais sur le câble de raccordement pour sortir la fiche
de la prise.
Si la glacière est raccordé à la prise CC : Débranchez de la
batterie la glacière et les autres consommateurs d’énergie
avant de raccorder un chargeur rapide.
Si la glacière est raccordé à la prise CC : Débranchez ou
éteignez la glacière lorsque vous éteignez le moteur. Dans le
cas contraire, il se pourrait que la batterie se décharge.
– ou avec le cable de raccordement 120V au secteur à

FR
TC Etendue de livraison
18
2.2 Consignes de sécurité concernant
le fonctionnement de l’appareil
DDANGER !
Ne touchez jamais les lignes électriques dénudées avec les
mains nues. Cela est surtout valable en cas de fonctionnement
sur secteur.
!ATTENTION !
Avant de mettre l’appareil en service, assurez-vous que la ligne
d’alimentation électrique et la fiche sont sèches.
AAVIS !
N'utilisez aucun appareil électrique dans la glacière, sauf si ces
appareils sont recommandés par le fabricant pour cet usage.
Ne placez pas l’appareil près de flammes ou d’autres sources
de chaleur (chauffage, rayons solaires, fours à gaz, etc.).
Danger de surchauffe !
Veillez toujours à ce que la chaleur produite lors du fonctionne-
ment soit suffisamment dissipée. Veillez à ce que l'appareil se
trouve à une distance suffisante des murs ou des objets, de
sorte que l'air puisse circuler.
Assurez-vous que les fentes d’aération ne sont pas
recouvertes.
Ne pas remplir le bac intérieur de substances liquides ou de
glace.
Ne plongez jamais l’appareil dans l’eau.
Tenez l’appareil et les câbles à l’abri de la chaleur et de
l’humidité.
3 Etendue de livraison
Glacière thermo-électrique
w
Câble de raccordement pour prise 12/24 Vg
Manuel d’utilisation
Avant de mettre l’appareil en route, contrôlez que toutes les pièces faisant
partie de la livraison sont réellement disponibles.
Cable de raccordement pour prise 120 V

FR
Utilisation conforme TC
19
4 Utilisation conforme
La glacière thermo-électrique est destinée à maintenir des denrées alimen-
taires au froid et au chaud. L’appareil est également approprié pour l’utilisa-
tion en camping.
Si vous souhaitez refroidir des médicaments, veuillez contrôler si la puis-
sance frigorifique de l’appareil est appropriée pour les médicaments respec-
tifs.
Tous les matériaux utilisés pour la construction de la glacière thermo-élec-
trique n’ont aucun effet nocif sur les denrées alimentaires.
5 Description technique
La glacière thermo-électrique est destinée à l’utilisation mobile. Elle peut re-
froidir ou maintenir au frais la marc
encore la réchauffer ou maintenir au chaud à une température maximale de
65°C(150°F).
Dès que l’appareil a atteint la plage de température ajustée, il est automati-
quement commuté en mode d’économie d’énergie. Dans ce mode, l’énergie
utilisée est uniquement celle nécessaire pour maintenir la température à l’in-
térieur du coffre.
Le refroidissement consiste en un système Peltier exempt d’usure, avec dis-
sipation de chaleur par le biais d’un ventilateur.
la glacière thermo-électrique est équipée d’une commutation prioritaire auto-
matique. Ceci permet de garantir, en cas de raccordement simultané au ré-
seau à courant alternatif et à une batterie de 12/24-V, que le réseau à
courant alternatif est toujours utilisé.
handise au maximum jusqu’à 30°C(86°F)
sous
la température ambiante (mise hors circuit thermostatique à env. +1°C/34°F)
ou

FR
TC Maniement
20
6Maniement
IREMARQUE
Avant la toute première utilisation de la nouvelle glacière thermo-
électrique, il est recommandé pour des raisons hygiéniques de net-
toyer l’intérieur et l’extérieur du coffre avec un chiffon humide (voir
également chapitre « Nettoyage et entretien », page 34).
6.1 Conseils pour économiser de l’énergie
IREMARQUE
Un ventilateur placé à l’intérieur de la glacière thermo-électrique se
charge de la révolution de l’air froid à l’intérieur du coffre, ceci per-
mettant d’obtenir une meilleure puissance frigorifique. Afin d’empê-
cher une sortie de l’air froid lorsque la glacière thermo-électrique
est ouverte, celle-ci est équipée d’un interrupteur mettant le venti-
lateur hors marche dès que le couvercle est ouvert.
Choisissez un emplacement bien aéré et à l'abri du soleil.
Si vous souhaitez une efficacité énergétique accrue et une puissance
frigorifique limitée pour votre glacière, utilisez le mode ECO.
Laissez refroidir les aliments chauds avant de les déposer dans la
glacière.
Ne pas ouvrir la glacière plus souvent que nécessaire.
Ne laissez pas la glacière ouverte plus longtemps que nécessaire.
La glacière TC-35US doit être déverrouillée lors de l'ouverture
(fig. 4, page 3).
6.3 Mise en marche de la glacière thermo-électrique
AAVIS !
Veillez à ce que les objets ou les marchandises figurant dans la
glacière thermo-électrique soient vraiment appropriés au refroidis-
sement resp. au réchauffement à la température choisie.
➤Placez la glacière thermo-électrique sur un fond stable.
6.2 TC-35US : ouverture de la glacière
